1 Befúvó és Befúvó-Elszívó légkezelő berendezések vezérlőegységei Kezelési és Karbantartási útmutató DTR- CG ACX36 EVO -ver.1.4 ( ) APP_v112 verziószámú vezérlővel kompatibilis

2 A vezérlőegység az E szabványok szerint készült IEC/E Kisfeszültségű vezérlő és kapcsolóberendezések

3 Tartalomjegyzék I. KEZELÉSI ÚTMUTATÓ KEZELŐSZERVEK LEÍRÁSA Bevezetés Főkapcsoló Kommunikáció Vezérlőegység jelzései VS 00 HMI Profi EVO vezérlő Egyszerűsített vezérlőegység VS 00 HMI Bázis Saphir Scope diagnosztikai és vezérlő program Internet szerver opció csak EVO WEB vezérlőszekrények esetén BEÜZEMELÉS Tápfeszültség bekapcsolása VS 00 HMI Profi EVO VS 00 HMI Bázis EVO HMI Profi EVO beállítások és a vezérlő csatlakoztatása yelv kiválasztása Jelszó megadása Üzemmód választása A REDSZER MŰKÖDÉSE A menu operating mode A menu operating mode time switch program (naptárprogram) A menu operating mode time switch program schedule (teendők) A menu operating mode time switch program exception / fix off (kivételek) aptárfunkció HMI Bázis EVO-n keresztül A menu temperature control (hőmérséklet szabályzás) A menu temperature control temperature setpoints (beállított hőmérsékletek) A menu temperature control recirculation (visszakeverés) A menu temperature control heat recovery (hővisszanyerés) A menu temperature control heater (fűtő) A menu temperature control cooler (hűtő) A menu temperature control pre-heater (előfűtő) A menu fans A menu inputs A menu outputs A menu parameter overview (paraméterek áttekintése) A menu loop controllers A menu user program (felhasználói program) Hibalista elérés a főmenüből Hibalista elérés a harang gomb segítségével...24 Hibajelzések a HMI Bázis EVO-n Kezelési útmutató 1

4 II. HALADÓ KEZELÉSI ÚTMUTATÓ SERVICE MEU (szerviz menü) Service menu unit configuration (légkezelő beállítása) Frekvenciaváltók konfigurálása Service menu universal io configuration (univerzális be és kimenet) A menu universal controller (felhasználói program) A menu loop controllers A menu fans supply fan / exhaust fan setpoints/settings A menu operating mode external control (külső vezérlés) A menu operating mode standby temp. check (készenléti állapot hőmérséklet ellenőrzés) A menu operating mode night cooling (éjszakai hűtés) A menu operating mode standby settings (készenlét) A menu temperature control... preheating (előfűtés) A menu temperature control... cooling dx (gázos hűtő) Főmenü REDSZER MEÜ SZABÁLYZÁSI ALGORITMUSOK TECHIKAI ADATOK KÁBELEZÉS melléklet VS CG ACX36 EVO vezérlőegység villamos sémái melléklet VS CG ACX36 EVO-WEB vezérlőegység villamos sémái melléklet VS CG ACX36 EVO (EVO-WEB) SUP vezérlőegység villamos sémái melléklet VS CG ACX36 EVO (EVO-WEB) SUP-EXH vezérlőegység villamos sémái melléklet VS CG ACX36 EVO (EVO-WEB) SUP-EXH vezérlőegység villamos sémái melléklet VS CG ACX36 EVO (EVO-WEB) SUP-EXH vezérlőegység villamos sémái melléklet: VS CG ACX36 EVO (EVO-WEB) vezérlőszekrények elektromos sémája melléklet: VS CG ACX36 EVO (EVO-WEB) vezérlőszekrények elektromos sémája (VS 15 unit) melléklet: VS CG ACX36 EVO (EVO-WEB) SUP vezérlőszekrény elektromos sémája (VS sup unit) melléklet: VS CG ACX36 EVO (EVO-WEB) SUP vezérlőszekrény elektromos sémája (VS sup-exh unit) melléklet: VS CG ACX36 EVO (EVO-WEB) SUP vezérlőszekrény elektromos sémája melléklet: VS CG ACX36 EVO (EVO-WEB) SUP-EXH kapcsolószekrény elektromos sémája (VS befúvó szekrényhez egyaránt használható) melléklet: VS CG ACX36 EVO (EVO-WEB) SUP-EXH kapcsolószekrény elektromos sémája (VS befúvó szekrényhez egyaránt használható) melléklet: VS CG ACX36 EVO (EVO-WEB) SUP-EXH kapcsolószekrény elektromos sémája A melléklet: elektromos motorok bekötése a leszállított frekvenciaváltótól függ melléklet: automatika bekötési vázlatok melléklet: Modbus TCP/IP integráció Kezelési útmutató

5 I. KEZELÉSI ÚTMUTATÓ 1. KEZELŐSZERVEK LEÍRÁSA 1.1. BEVEZETÉS Alkalmazás: A befúvó elszívó légkezelők védelme és vezérlése: két ventilátor szekció (összesen 8 ventilátor), és két zsalu hűtő, fűtő és hővisszanyerő rendszerek opcionális előfűtés három szűrőegység Működési tartomány: VS CG ACX36 EVO Egyfázisú motorral ellátott rendszerek esetén 1,75 kw motorteljesítményig VS CG ACX36 EVO VS CG ACX36 EVO VS CG ACX36 EVO Frekvenciaváltóval táplált motorral ellátott rendszerek esetén 11 kw motorteljesítményig 1.2. FŐKAPCSOLÓ Funckió: a vezérlőegység ki és bekapcsolása 1.3. KOMMUIKÁCIÓ RJ45 csatlakozó a szekrény elejére helyezve. Funckió: A VS 00 HMI Profi EVO vezérlő panel csatlakoztatása a vezérlőhöz Kezelési útmutató 3

6 1.4. VEZÉRLŐEGYSÉG JELZÉSEI A vezérlőegység jobb alsó sarkában található LED jelzi a vetérlőegység működési állapotát: 1. LED kikapcsolva nincsen áram alatt 2. Zöld a vezérlő megfelelően működik 3. Sárga a program megállt (lásd a Scope programot) 4. Sárga villogás nincsen program (vagy törlődött a program) 5. Piros hibajelzés 1. Minden VS... CG ACX36 EVO vezérlőszekrény a főelosztóból igényel betáplálást.! 2. A vezérlőegység kábelezését csak szakképzett személy, az automatika beüzemelését csak a VTS hivatalos márkaszervizei végezhetik. A kapcsolószekrény egyéb burkolatok nélkül beltéri használatra alkalmasak, a kültéri üzemeltetés csak kiegészítókkel (pl. elektromos fűtőpatron) lehetséges. Az 4 (230V, 6A) sorkapcsok erre a célra vannak kialakítva VS 00 HMI PROFI EVO VEZÉRLŐ LCD kijelző A rendelkezésre álló paraméterek és aktuális adatok kijelzése Kulcs szimbólum a bal felső sarokban mutatja a jelenlegi hozzáférési szintet jelszóval védett Legfelső sor oldal neve Megjegyzés! A jobb felső sarokban lévő 5/12 a kurzor aktuális pozicióját jelzi, azaz 12 sorból az 5. en áll. Ha a szöveg nem fér ki egy képernyőre akkor a kezelő segítségével lehet lapozni. Kezelőszerv A fő kezelőegység. A gomb forgatásának segítségével lehet lépkedni a menüpontok között, a gomb megnyomásával az aktuális menübe tud belépni. ote: Ha a paraméter szürke akkor szerkeszthető, ha nem akkor írásvédett A további menüt jelenti. yomja meg rajta a kezelőszervet a továbblépéshez. IFO gomb és LED Visszatérés a főoldalra. Harang gomb Ugrás a hibalistához Hiba esetén a pirosan villog ESC gomb Visszalépés az előző oldalra, vagy kilépés a paraméter változtatásából Mágneses hátlap Az eszköz elhelyezését segíti mágnesezhető felületekhez, pl. a légkezelő oldalához. 4 Kezelési útmutató

7 Funckiók: A vezérlő működtetése és paraméterek beállítása Automatika funkciójának kiválasztása Hozzáférés az aktuális üzemi paraméterekhez Időzónák beállítása Hibák kijelzése és nyugtázása Az IFO LED színe mutatja a légkezelő jelenlegi üzemét em világít - légkezelő kikapcsolva / ventilátor túlfutás / tűz miatt kikapcsolva Zöld - komfort / gazdaságos üzem Zöld villog - indulás / éjszakai hűtés / készenlét arancs - hiba / vészleállítás / programozás! A kijelzett paraméterek elérhetősége a légkezelő típusától és az automatika típusától függ. Például fűtő nélküli légkezelő esetén a fűtési modul nem látható. HMI Profi EVO nem használható szobatermosztátként. Opcionális tartozék Egy HMI Profi EVO-n keresztül több légkezelő is elérhető a PB csatlakozón (Process Bus) keresztül. A HMI Bázis EVO ebben az esetben nem csatlakoztatható, mert ugyanazt a csatlakozót használja, mint amivel a vezérlőket sorba lehet fűzni EGYSZERŰSÍTETT VEZÉRLŐEGYSÉG VS 00 HMI BÁZIS 1. LCD kijelző A helyiség hőmérséklet vagy a fő hőmérséklet kijelzése, a jelenlegi üzem, ventilátor sebesség, idő és nap kijelzése. 2. Ki/bekapcsolás gomb Üzemállapot változtatása 3. Üzemmód gomb Ideiglenesen aktiválja a komfort üzemet, mely 1 óra elteltével automatikusan lekapcsol. 4. Programozás gomb A naptárfunkció gyors elérése 5. Beállítást változtató gomb 6. Beállítást változtató gomb 7. OK gomb Gomb a megerősítéshez 8. Ventilátor gomb Ventilátor sebességének változtatása 9. Üzemmód gomb: Üzemmód változtatása Kezelési útmutató 5

8 Szobatermosztát által mért hőmérséklet vagy a vezérlőben beállítottól eltérő beállítás értéke Megjegyzés! Az állítási lehetőség ±6 C Visszakeverés, hűtés, fűtés szimbóluma Üzemmód szimbólum: komfort, gazdaságos Idő Ventilátor üzeme vagy a naptárfunkció szerinti beállítás apok Hővisszanyerés szimbóluma Üzemmód szimbóluma Hibajelzés Funkció: Szobahőmérséklet mérése és kijelzése Kikapcsolt állapot Beállított hőmérséklet kijelzése és változtatása Ventilátor sebességének kijelzése és változtatása A légkezelő üzemmódjának változtatása Hibainformácó Opcionális tartozék Vezérlő csatlakoztatása a vezérlőhöz PB csatlakozón keresztül (Process Bus) 1.7. SAPHIR SCO DIAGOSZTIKAI ÉS VEZÉRLŐ PROGRAM Programváltozók ablaka Hozzáférés az összes programváltozóhoz. Időalapú grafikonok készítése bármely változó értékéről. aptár A légkezelő paramétereinek kényelmes beállítása naptár szerint. 6 Kezelési útmutató

9 A SaphirScope 32 bites alkalmazás, futtatásához legalább Microsoft Windows 2000 Service Pack 3 al ellátott számítógép szükséges. A csatlakozás USB n, vagy Ethernet en (amennyiben a vezérlőn található) keresztül lehetséges WEB SZERVER OPCIÓ CSAK EVO WEB VEZÉRLŐSZEKRÉYEK ESETÉ Teljes hozzáférés webes felületen keresztül, mintha a kezelő a berendezés előtt ülne. MODBUS TCP/IP - elérhető a WEB szerverrel ellátott kapcsolószekrények esetén Kibővített hozzáférés a beállításokhoz, mérték értékekhez, bemenetekhez és kiemenetekhez, naptár funkciókhoz, riasztásokhoz. Az összes adatpont száma eléri a 200-at. 2. BEÜZEMELÉS! A légkezelő működését tűzjelzés, motorok hővédelmének aktiválása, az elektromos fűtő túlfűtés és a vizes fűtő fagyvédelme három egymás utáni bekapcsolása meggátolja. Ezen esetek mindegyike a hiba okának megszüntetését és nyugtázását kívánja (további részletek a Haladó kezelési útmutatóban ban találhatók) TÁPFESZÜLTSÉG BEKAPCSOLÁSA A vezérlőegység tápfeszültségét a Q1M főkapcsoló segítségével kapcsolhatjuk be. A vezérlő megfelelő működéséről a zöld LED villogása tájékoztat, a vezérlő jobb alsó sarkában. Ha a LED nem villog vagy vörösen villog keresse fel valamelyik szervízünket. A rendszer a bekapcsolástól számított kb. fél perc múlva lesz üzemképes VS 00 HMI PROFI EVO excelence in simplicity V E T U S menu A vezérlő egyéni azonosítója, így a felhasználó tudja melyik légkezelő van csatlakoztatva. Álljon rá a menu re és nyomja meg a kezelőgombot, ezzel beléphet a főmenübe. Kezelési útmutató 7

10 Main menu Operating mode HMI Operating mode Outside temp. Supply temp. A menu Alarm menu PL/E/RU Password enter Service menu System menu Off Off 16.5 C 17.2 C Operating mode HMI a fő kezelőegység beállítása Operating mode a légkezelő aktuális üzemmódja Outside temp. / Supply temp. itt látható a külső és a szabályzott hőmérséklet. Ez a sor rejtett vagy kibővített is lehet, mely függ a légkezelő berendezés típusától. A menu belépés a vezérlésbe Alarm menu hiba menü hibalista megtekintése, hibatörténet, hiba nyugtázása és törlése PL/E/RU nyelv választása Password enter jelszó megadása a speciális és rejtett beállítások eléréséhez Service menu szerviz menü (jelszóval védett) System menu a vezérlő adatainak megtekintése, program verziószáma, kommunikációs beállítások, mint az IP cím (jelszóval védett) Megjegyzés! Minden menü dinaikusan változik a légkezelő berendezés típusának és konfigurációjának, és a jelszó ismeretében VS 00 HMI BÁZIS EVO Ha a rendszer nem indul el ellenőrizze az F1 védelem állapotát. A megfelelő működés az alkalmazások beállításának a függvénye. Az alkalmazás kódjának beállítását csak megfelelően képzett személy végezheti el, az ezen kézikönyv Haladó kezelési útmutató ban leírtak alapján. 8 Kezelési útmutató

11 2.4. HMI PROFI EVO BEÁLLÍTÁSOK ÉS A VEZÉRLŐ CSATLAKOZTATÁSA Az ESC gomb hosszú megnyomásával léphet be a menübe VS 00 HMI Advanced EVO HMI Settings kezelőegység beállításai a firmware verziószáma írásvédett háttérvilágítás szine fehér vagy kék HMI settings háttérvilágítás kikapcsolási ideje másodpercben Controller list kontraszt fényerősség Controller list Local connection [kezelőszerv megnyomása] A HMI csatlakoztatása a vezérlőhöz RJ45 s csatlakozón keresztül (a vezérlő jobb alsó részében található) Controller list POL638_02988A Controller list [select the controller] [kezelőszerv megnyomása] A HMI kapcsolódik a kiválasztott vezérlőhöz Process Bus on keresztül (T8 as terminál) POL638_02988C Megjegyzés! A bekötéssel kapcsolatban bővebb információt az elektromos bekötéseknél talál YELV KIVÁLASZTÁSA VS 00 HMI Profi jelenleg a következő nyelveket támogatja: E angol PL lengyel RU orosz Az alapértelmezett nyelv az angol. Kiválasztás módja: Main menu PL/E/RU PL/E/RU választás: English / Polski / Русский 2.6. JELSZÓ MEGADÁSA A beállítások és az adatok többsége az illetéktelen beavatkozások megelőzése érdekében jelszóval védett. A védett menük eléréséhez a jelszó bevitele szükséges. Útvonal: Main menu Password enter enter: 1357 Használja a kezelőszervet a jelszó bevitelére. A jelszó bevitele után a HMI Profi átugrik a főmenübe Vizsgálja meg a kulcs szimbólumot a bal felső sarokban. Megadott időn túli inaktivitás után a HMI Profi kijelentkezik és a paraméterek eléréséhez ismét jelszó szükséges. A jelszó Scope programmal megváltoztatható az Edit datapoints / Device / SystemObjects / HMIPassword / member 0x0005: User Password útvonalon keresztül Kezelési útmutató 9

12 2.7. ÜZEMMÓD VÁLASZTÁSA A légkezelő az alábbi üzemmódokban működhet. Auto a légkezelő működése függ: naptár beállítás HMI Bázis EVO külső vezérlő jelek kritikus hőmérsékletektől, pl. alacsony hőmérséklet esetén a légkezelő elindul és felfűti a helyiséget Off a légkezelő kikapcsolva ventilátorok leállítva, szabályzó zsaluk és szelepek zárva, minden érzékelő aktív a légkezelő károsodásának megelőzése érdekében, pl. tűzvédelem, fagyvédelem StartUp a légkezelő indulása, zsaluk nyitása, előfűtés Eco St1 Gazdaságos üzem, az 1. beállításnak megfelelően frekvenciaváltóval szállított légkezelőknél alacsonyabb működési frekvencia VS esetén nincsen hatása a hőmérséklet szabályzás tág tartományban történik, így biztosítva az alacsonyabb energiafelhasználást fűtés / hűtés esetén Comf St1 Komfort üzem, az 1. beállításnak megfelelően a ventilátorok üzeme az előbbiekben leirtak szerint a hőmérséklet szabályzás szűk tartományban történik, így biztosítva a magas komfort igényeket és a stabil hőmérséklet paramétereket Eco St2 / Comf St2 üzemállapotok a 2. beállításnak megfelelően frekvenciaváltóval szállított légkezelőknél magasabb működési frekvencia Megjegyzés! Az St2 beállítás VS ös légkezelők esetén nem elérhető. VS 00 HMI Advanced EVO Útvonal: Main menu Operating mode HMI választható: Auto / Off / Eco St1 / Comf St1 / Eco St2 / Comf St2 Main menu Operating mode HMI Operating mode Outside temp. Supply temp. A menu Alarm menu PL/E/RU Password enter Service menu System menu VS 00 HMI Basic EVO Off Off 16.5 C 17.2 C - nyomja meg a gombot a ki / bekapcsoláshoz. Bekapcsolás után a légkezelő naptárfunkció szerint fog működni, vagy a HMI Bázison keresztül másik üzemmódot lehet beállítani (Comf vagy Eco) - nyomja meg a ventilátor gombot a ventilátorok fordulatszámának változtatásához. 7 üzem elérhető: Ki / 17% / 33% / 50% / 67% / 83% / 100% / Auto Megjegyzés! A beállított üzemmódot a HMI Bázison keresztül lehet a gomb kétszeri megnyomásával. A légkezelő elindul, a naptárfunkció a vezérlőből kapott érték alapján üzemel. 10 Kezelési útmutató

13 Fire tűz esetén érvényes üzemmód, a szabályzás leáll, a ventilátorok leállnak, vagy az előre beállított értéken futnak (lásd: A menu Fans) OverRun túlfutás, a ventilátorok a légkezelő kikapcsolása után is egy alacsonyabb fordulatszámon üzemelnek ameddig a fűtő hőcserélő kellően lehül (lásd: A menu Fans) ightclg Éjszakai hűtés energiamegtakarítási lehetőség, éjszaka a külső hideg levegővel történik a hűtés. Csak külső hőmérséklet érzékelővel rendelkező légkezelő esetén érhető el. Standby készenléti állapot, amennyiben a hőmérséklet lényegesen eltér a beállítottól a légkezelő elindul és felfűt/lehűt a kívánt értékre, majd ismét kikapcsol. ightkick éjszakai hűtes tesztelése, elindítja a légkezelőt és ellenőrzi a helyiség hőmérsékletét. Megjegyzés! Az éjszakai hűtés és a készenlét függ a helyiség hőmérsékletétől. Ha nincsen érzékelő a helyiségben akkor az elszívott ágban találhatő érzékelő lesz Megjegyzésbe véve. Ehhez el kell indítani a légkezelőt a helyes hőmérséklet érzékelése érdekében. A légkezelőt többféle bemeneti eszközzel lehet vezérelni melyek között a prioritási sorrend a következő. 1. HMI Profi EVO (legmagasabb) a. A WEB szerver egy virtuális HMI, ugyanaz a hozzáférési szintje, mint az eredeti HMI Profi EVO nak. Együttes használat esetén a változtatások mind a két irányban megtörténnek 2. Külső vezérlő bemenetek 3. HMI Bázis EVO 4. Épületfelügyelet Modbus TCP/IP kapcsolaton keresztül 5. aptárfunkció Megjegyzés! A HMI Profin kívül más kezelő használata csak Auto üzemmódban lehetséges. 3. A REDSZER MŰKÖDÉSE 3.1. A MEU ORATIG MODE VS 00 HMI Advanced EVO Actual a légkezelő aktuális üzemmódja, HMI beállítások, külső vezérlőjelek stb.. Operating mode HMI - üzemmód adatok Time switch program naptárfunkció engedélyezése auto üzemmód esetén. A menu Parameter overview Operating mode Temperature control Fans Inputs Outputs Loop controllers User Prog Kezelési útmutató 11

14 From BMS épületfelügyelet által kért üzem Modbus TCP/ IP kapcsolaton keresztül Megjegyzés! Modbus TCP/IP csak WEB kapcsolószekrények esetén érhető el. External control külső vezérlés a digitális bemenetre Operating mode Actual Off kapott jel alapján (bővebben a Haladó kezelési Operating mode HMI Off útmutatóban) Time switch program Off Standby temp. check - készenléti állapot állapota From BMS Auto ight cooling - éjszakai hűtés Standby settings - készenléti beállítások External control Comf-St1 bővebb beállítások a fenti funkciókhoz (bővebben a Haladó ight cooling kezelési útmutatóban) Power up delay indulási késleltetés Tartomány: mp Standby settings Power up delay 10 Gyári beállítás: 10 mp Jelszóval védett A MEU ORATIG MODE TIME SWITCH PROGRAM (APTÁRPROGRAM) Schedule naptárprogram, naponként lebontva VS 00 HMI Advanced EVO Calendar exception kivételek beállítása, 10 kivétel, melynél a légkezelő üzemel az előre beállított programtól függetlenül Calendar fix off kivételek beállítása, 10 kivétel, melynél a légkezelő nem üzemel az előre beállított programtól függetlenül Time switch program Lock HMI Basic a HMI Bázis és naptárprogram közötti Schedule Off prioritás Calendar exception Passive O A HMI Bázis egységen lehet változtatni az üzemmódot a naptár beállításától függetlenül Calendar fix off Passive YES A HMI Bázison nem lehet változtatni az Lock HMI Basic O üzemmódot ha a naptárfunkció szerint kikapcsolt állapot van Megjegyzés! A beállítás megváltoztatása előtt célszerű leállítani a légkezelőt a HMI Profi egységgel, HMI operation mode: OFF A MEU ORATIG MODE TIME SWITCH PROGRAM SCHEDULE VS 00 HMI Advanced EVO Present value beállítás jelenlegi állapota Monday..Sunday naponkénti beállítások Exception kivételek, felülírja a naptárprogramot Copy schedule beállítások másolása a hét többi napjára api program, vagy kivételek beállítása Present value beállítás jelenlegi állapota Day schedule futó napi beállítás Schedule Present value Off Monday Off Copy schedule Monday to Tuesday Off Wednesday Off Thursday Off Friday Comf St1 Saturday Off Sunday Off Exception Off 12 Kezelési útmutató

15 Time 1..Time 6 időpontok beállítása Value 1..Value 6 üzemmód beállítása Lehetőségek: Off / Eco St1 / Comf St1 / Eco St2 / Comf St2 Megjegyzés! A különböző programok leírása megtalálható az Üzemmód kiválasztás nál. A 'Time 1'-nek mindig 00:00-nak kell lennie. Monday Present value Off Day schedule Passive Time 1 00:00 Value 1 Eco St1 Time 2 08:00 Value 2 Comf St1 Time 3 18:00 Value 3 Eco St1 Time 4 *:* Value 4 Off Time 5 *:* Value 5 Off Time 6 *:* Value 6 Off A MEU ORATIG MODE TIME SWITCH PROGRAM EXCEPTIO / FIX OFF (KIVÉTELEK) VS 00 HMI Advanced EVO Exception itt engedélyezheti a kivételeket FIX OFF a beállított értéktől függetlenül a légkezelő nem üzemel Present value beállítás jelenlegi állapota Choice-1..Choice-10 kivételek kiválasztása Date nap Range időtartomány WeekDay hétköznap Passive kivétel tiltása Calendar exception Present value Active Choice-1 Range -(Start)date Mo, 05.May.09 -End date Mo, 05.Sep.10 -Week day *,*,* Choice-2 Date -(Start)date Mo, 24.Aug.09 -End date *,*.*.* -Week day *,*,* (...) Choice-10 WeekDay -(Start)date *,*.*.* -End date *,*.*.* -Week day 3rd,We,Aug 3.2. APTÁRFUKCIÓ HMI BÁZIS EVO- KERESZTÜL VS 00 HMI Basic EVO A HMI Bázissal a hét minden napjára lehet beállítani a kívánt programot, de összesen maximum 6 db-ot.. Megjegyzés! Minden beállítás a vezérlőn kerül tárolása, ezáltal az itt beállított értékekhez a HMI Advanced-en keresztül is hozzá lehet férni. Kezelési útmutató 13

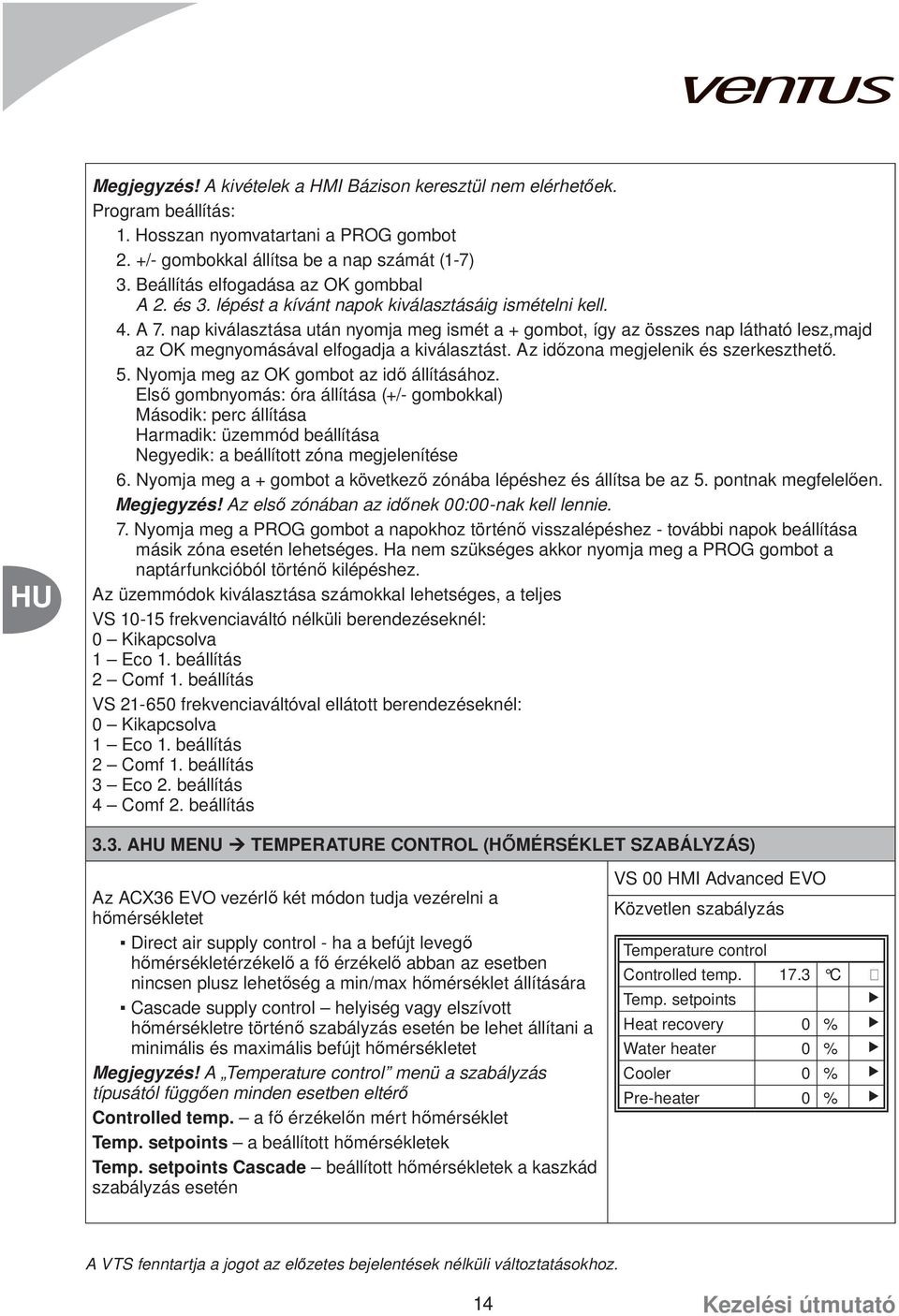

16 Megjegyzés! A kivételek a HMI Bázison keresztül nem elérhetőek. Program beállítás: 1. Hosszan nyomvatartani a PROG gombot 2. +/- gombokkal állítsa be a nap számát (1-7) 3. Beállítás elfogadása az OK gombbal A 2. és 3. lépést a kívánt napok kiválasztásáig ismételni kell. 4. A 7. nap kiválasztása után nyomja meg ismét a + gombot, így az összes nap látható lesz,majd az OK megnyomásával elfogadja a kiválasztást. Az időzona megjelenik és szerkeszthető. 5. yomja meg az OK gombot az idő állításához. Első gombnyomás: óra állítása (+/- gombokkal) Második: perc állítása Harmadik: üzemmód beállítása egyedik: a beállított zóna megjelenítése 6. yomja meg a + gombot a következő zónába lépéshez és állítsa be az 5. pontnak megfelelően. Megjegyzés! Az első zónában az időnek 00:00-nak kell lennie. 7. yomja meg a PROG gombot a napokhoz történő visszalépéshez - további napok beállítása másik zóna esetén lehetséges. Ha nem szükséges akkor nyomja meg a PROG gombot a naptárfunkcióból történő kilépéshez. Az üzemmódok kiválasztása számokkal lehetséges, a teljes VS frekvenciaváltó nélküli berendezéseknél: 0 Kikapcsolva 1 Eco 1. beállítás 2 Comf 1. beállítás VS frekvenciaváltóval ellátott berendezéseknél: 0 Kikapcsolva 1 Eco 1. beállítás 2 Comf 1. beállítás 3 Eco 2. beállítás 4 Comf 2. beállítás 3.3. A MEU TEMRATURE COTROL (HŐMÉRSÉKLET SZABÁLYZÁS) Az ACX36 EVO vezérlő két módon tudja vezérelni a hőmérsékletet Direct air supply control - ha a befújt levegő hőmérsékletérzékelő a fő érzékelő abban az esetben nincsen plusz lehetőség a min/max hőmérséklet állítására Cascade supply control helyiség vagy elszívott hőmérsékletre történő szabályzás esetén be lehet állítani a minimális és maximális befújt hőmérsékletet Megjegyzés! A Temperature control menü a szabályzás típusától függően minden esetben eltérő Controlled temp. a fő érzékelőn mért hőmérséklet Temp. setpoints a beállított hőmérsékletek Temp. setpoints Cascade beállított hőmérsékletek a kaszkád szabályzás esetén VS 00 HMI Advanced EVO Közvetlen szabályzás Temperature control Controlled temp C Temp. setpoints Heat recovery 0 % Water heater 0 % Cooler 0 % Pre-heater 0 % 14 Kezelési útmutató

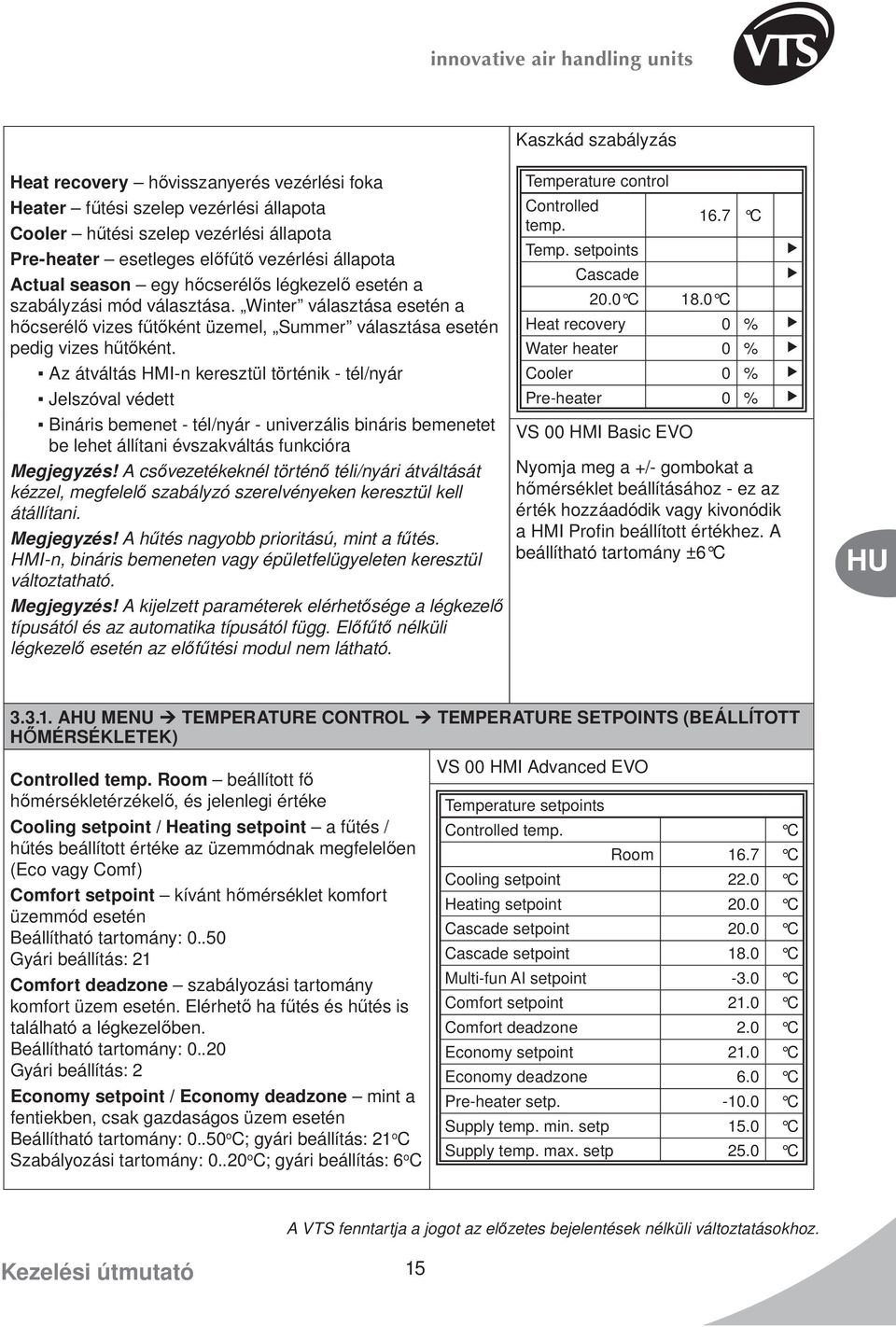

17 Heat recovery hővisszanyerés vezérlési foka Heater fűtési szelep vezérlési állapota Cooler hűtési szelep vezérlési állapota Pre-heater esetleges előfűtő vezérlési állapota Actual season egy hőcserélős légkezelő esetén a szabályzási mód választása. Winter választása esetén a hőcserélő vizes fűtőként üzemel, Summer választása esetén pedig vizes hűtőként. Az átváltás HMI-n keresztül történik - tél/nyár Jelszóval védett Bináris bemenet - tél/nyár - univerzális bináris bemenetet be lehet állítani évszakváltás funkcióra Megjegyzés! A csővezetékeknél történő téli/nyári átváltását kézzel, megfelelő szabályzó szerelvényeken keresztül kell átállítani. Megjegyzés! A hűtés nagyobb prioritású, mint a fűtés. HMI-n, bináris bemeneten vagy épületfelügyeleten keresztül változtatható. Megjegyzés! A kijelzett paraméterek elérhetősége a légkezelő típusától és az automatika típusától függ. Előfűtő nélküli légkezelő esetén az előfűtési modul nem látható. Kaszkád szabályzás Temperature control Controlled temp C Temp. setpoints Cascade 20.0 C 18.0 C Heat recovery 0 % Water heater 0 % Cooler 0 % Pre-heater 0 % VS 00 HMI Basic EVO yomja meg a +/- gombokat a hőmérséklet beállításához - ez az érték hozzáadódik vagy kivonódik a HMI Profin beállított értékhez. A beállítható tartomány ±6 C A MEU TEMRATURE COTROL TEMRATURE SETPOITS (BEÁLLÍTOTT HŐMÉRSÉKLETEK) Controlled temp. Room beállított fő hőmérsékletérzékelő, és jelenlegi értéke Cooling setpoint / Heating setpoint a fűtés / hűtés beállított értéke az üzemmódnak megfelelően (Eco vagy Comf) Comfort setpoint kívánt hőmérséklet komfort üzemmód esetén Beállítható tartomány: Gyári beállítás: 21 Comfort deadzone szabályozási tartomány komfort üzem esetén. Elérhető ha fűtés és hűtés is található a légkezelőben. Beállítható tartomány: Gyári beállítás: 2 Economy setpoint / Economy deadzone mint a fentiekben, csak gazdaságos üzem esetén Beállítható tartomány: o C; gyári beállítás: 21 o C Szabályozási tartomány: o C; gyári beállítás: 6 o C VS 00 HMI Advanced EVO Temperature setpoints Controlled temp. C Room 16.7 C Cooling setpoint 22.0 C Heating setpoint 20.0 C Cascade setpoint 20.0 C Cascade setpoint 18.0 C Multi-fun AI setpoint -3.0 C Comfort setpoint 21.0 C Comfort deadzone 2.0 C Economy setpoint 21.0 C Economy deadzone 6.0 C Pre-heater setp C Supply temp. min. setp 15.0 C Supply temp. max. setp 25.0 C Kezelési útmutató 15

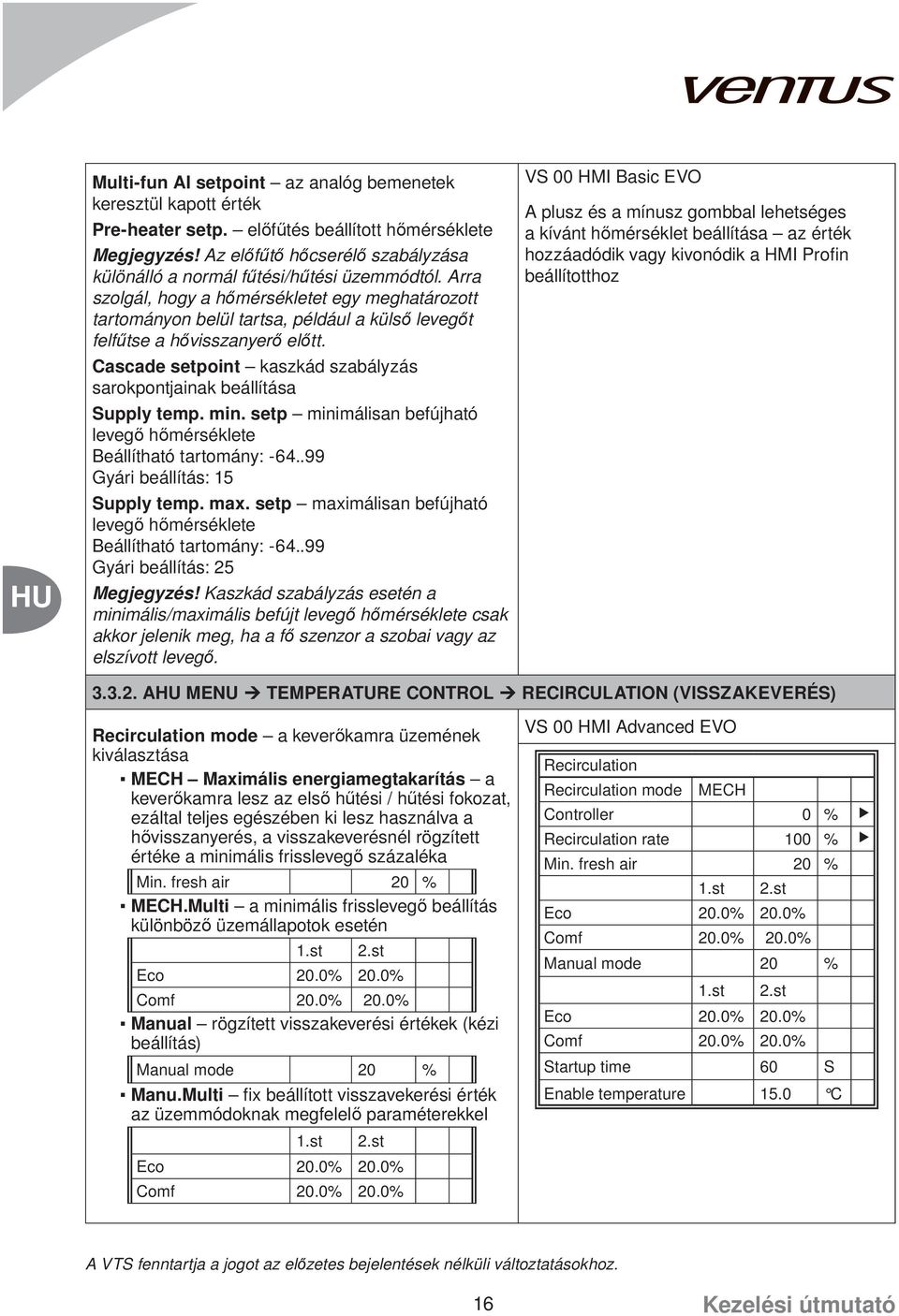

18 Multi-fun AI setpoint az analóg bemenetek keresztül kapott érték Pre-heater setp. előfűtés beállított hőmérséklete Megjegyzés! Az előfűtő hőcserélő szabályzása különálló a normál fűtési/hűtési üzemmódtól. Arra szolgál, hogy a hőmérsékletet egy meghatározott tartományon belül tartsa, például a külső levegőt felfűtse a hővisszanyerő előtt. Cascade setpoint kaszkád szabályzás sarokpontjainak beállítása Supply temp. min. setp minimálisan befújható levegő hőmérséklete Beállítható tartomány: Gyári beállítás: 15 Supply temp. max. setp maximálisan befújható levegő hőmérséklete Beállítható tartomány: Gyári beállítás: 25 Megjegyzés! Kaszkád szabályzás esetén a minimális/maximális befújt levegő hőmérséklete csak akkor jelenik meg, ha a fő szenzor a szobai vagy az elszívott levegő. VS 00 HMI Basic EVO A plusz és a mínusz gombbal lehetséges a kívánt hőmérséklet beállítása az érték hozzáadódik vagy kivonódik a HMI Profin beállítotthoz A MEU TEMRATURE COTROL RECIRCULATIO (VISSZAKEVERÉS) Recirculation mode a keverőkamra üzemének kiválasztása MECH Maximális energiamegtakarítás a keverőkamra lesz az első hűtési / hűtési fokozat, ezáltal teljes egészében ki lesz használva a hővisszanyerés, a visszakeverésnél rögzített értéke a minimális frisslevegő százaléka Min. fresh air 20 % MECH.Multi a minimális frisslevegő beállítás különböző üzemállapotok esetén 1.st 2.st Eco 20.0% 20.0% Comf 20.0% 20.0% Manual rögzített visszakeverési értékek (kézi beállítás) Manual mode 20 % Manu.Multi fix beállított visszavekerési érték az üzemmódoknak megfelelő paraméterekkel 1.st 2.st Eco 20.0% 20.0% Comf 20.0% 20.0% VS 00 HMI Advanced EVO Recirculation Recirculation mode MECH Controller 0 % Recirculation rate 100 % Min. fresh air 20 % 1.st 2.st Eco 20.0% 20.0% Comf 20.0% 20.0% Manual mode 20 % 1.st 2.st Eco 20.0% 20.0% Comf 20.0% 20.0% Startup time 60 S Enable temperature 15.0 C 16 Kezelési útmutató

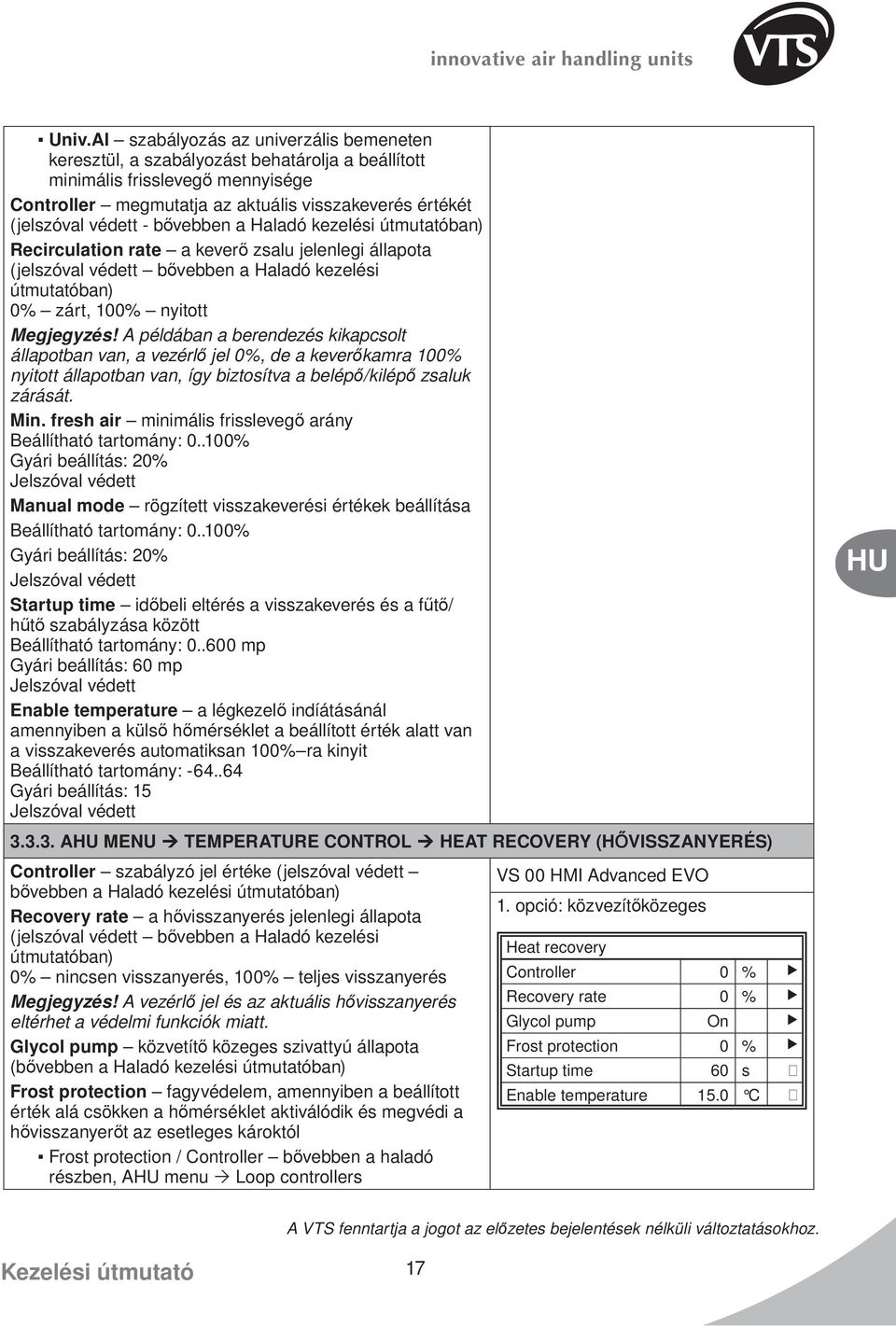

19 Univ.AI szabályozás az univerzális bemeneten keresztül, a szabályozást behatárolja a beállított minimális frisslevegő mennyisége Controller megmutatja az aktuális visszakeverés értékét (jelszóval védett - bővebben a Haladó kezelési útmutatóban) Recirculation rate a keverő zsalu jelenlegi állapota (jelszóval védett bővebben a Haladó kezelési útmutatóban) 0% zárt, 100% nyitott Megjegyzés! A példában a berendezés kikapcsolt állapotban van, a vezérlő jel 0%, de a keverőkamra 100% nyitott állapotban van, így biztosítva a belépő/kilépő zsaluk zárását. Min. fresh air minimális frisslevegő arány Beállítható tartomány: % Gyári beállítás: 20% Jelszóval védett Manual mode rögzített visszakeverési értékek beállítása Beállítható tartomány: % Gyári beállítás: 20% Jelszóval védett Startup time időbeli eltérés a visszakeverés és a fűtő/ hűtő szabályzása között Beállítható tartomány: mp Gyári beállítás: 60 mp Jelszóval védett Enable temperature a légkezelő indíátásánál amennyiben a külső hőmérséklet a beállított érték alatt van a visszakeverés automatiksan 100% ra kinyit Beállítható tartomány: Gyári beállítás: 15 Jelszóval védett A MEU TEMRATURE COTROL HEAT RECOVERY (HŐVISSZAYERÉS) Controller szabályzó jel értéke (jelszóval védett VS 00 HMI Advanced EVO bővebben a Haladó kezelési útmutatóban) 1. opció: közvezítőközeges Recovery rate a hővisszanyerés jelenlegi állapota (jelszóval védett bővebben a Haladó kezelési Heat recovery útmutatóban) 0% nincsen visszanyerés, 100% teljes visszanyerés Controller 0 % Megjegyzés! A vezérlő jel és az aktuális hővisszanyerés Recovery rate 0 % eltérhet a védelmi funkciók miatt. Glycol pump On Glycol pump közvetítő közeges szivattyú állapota Frost protection 0 % (bővebben a Haladó kezelési útmutatóban) Startup time 60 s Frost protection fagyvédelem, amennyiben a beállított Enable temperature 15.0 C érték alá csökken a hőmérséklet aktiválódik és megvédi a hővisszanyerőt az esetleges károktól Frost protection / Controller bővebben a haladó részben, A menu Loop controllers Kezelési útmutató 17

20 Fagyvédelem / beállítások 2. opció: keresztáramú Beállítható tartomány: Gyári beállítás: 3.0 Jelszóval védett Heat recovery Controller 0 % Startup time hővisszanyerés futása a légkezelő Recovery rate 0 % indulása után az Enable temperature beállítástól Frost protection 0 % függően. Startup time 60 s Beállítható tartomány: mp Gyári beállítás: 60 mp Enable temperature 15.0 C Jelszóval védett Enable temperature a légkezelő indításánál 3. opció: forgódobos amennyiben a külső hőmérséklet a beállított érték alatt Heat recovery van a hővisszanyerés automatiksan 100%. Controller 0 % Beállítható tartomány: Gyári beállítás: 15 Recovery rate 0 % Jelszóval védett Frost protection 0 % Freq. converter RRG a forgódob frekvenciaváltójának Startup time 60 s beállításai Enable temperature 15.0 C Freq. low limit alsó frekvencia határ Freq converter RRG Beállítható tartomány: Hz Gyári beállítás: 15Hz Freq converter RRG Jelszóval védett Freq. low limit 15.0 Hz Freq. high limit felső frekvencia határ Freq. high limit 55.0 Hz Beállítható tartomány: Hz Gyári beállítás: 55Hz Motor current 0.0 A Jelszóval védett Drive status OK Drive current motor áramfelvétele Comm status Fault Drive status a hajtás állapota Comm status a kommunikáció állapota A MEU TEMRATURE COTROL HEATER (FŰTŐ) Controller szabályzó jel értéke (jelszóval védett VS 00 HMI Advanced EVO bővebben a Haladó kezelési útmutatóban) 1. opció: vizes hőcserélő Heating rate fűtés állapota (jelszóval védett bővebben a Haladó kezelési útmutatóban) Water heater 0% nincs fűtés, 100% teljes fűtés Controller 0 % Megjegyzés! A vezérlő jel különbözhet a fűtés aktuális Heating rate 0 % értékétől. Circulation pump On Circulation pump keringtető szivattyú állapota (bővebben a Haladó kezelési útmutatóban) Preheating Off Preheating előfűtés állapota (bővebben a Haladó Frost monitor OK kezelési útmutatóban) Frost monitors fagyvédelem állapota (bővebben a Haladó kezelési útmutatóban) Megjegyzés! Az alap beállítás két különböző fagyvédelmet tud kezelni. Amennyiben csak az egyik van használatban akkor a multifunkciós bemenetet másra is fel lehet programozni (bővebben a Haladó kezelési útmutatóban). Frost monitoring 2 OK 18 Kezelési útmutató

21 Alarm túlfűtés hibajel. Hiba esetén be kell állítani a 2. opció: elektromos fűtő túlfutást annak érdekében, hogy a fűtő kellőképpen lehüljön (bővebben a Haladó kezelési útmutatóban). Limitations from fan maximális fűtési jel 1. és 2. fokozat Heater Controller 100 % esetén Heating rate 100 % Ventilátor beállítás 1. Alarm OK Beállítható tartomány: % Gyári beállítás: 100% Limitations from fan Jelszóval védett Ventilátor beállítás 2. Beállítható tartomány: % Gyári beállítás: 100% Jelszóval védett A MEU TEMRATURE COTROL COOLER (HŰTŐ) Controller szabályzó jel értéke (jelszóval védett VS 00 HMI Advanced EVO bővebben a Haladó kezelési útmutatóban) 1. opció: vizes hőcserélő Cooling rate hűtés állapota (jelszóval védett bővebben a Haladó kezelési útmutatóban) Cooler 0% nincs hűtés, 100% teljes hűtés Controller 0 % Min. out temp alacsony hőmérséklet határ. Amennyiben Cooling rate 0 % a külső hőmérséklet ez alá esik a hűtés kikapcsol. Min. out temp C Chiller hűtő állapota Chiller Off Chiller / Alarm hűtő hibajel Chiller / Off delay kikapcsolási késleltetés Beállítható tartomány: 0..xxxx mp Hűtő adatai Chiller Gyári beállítás: 30 mp Chiller Off Jelszóval védett Alarm OK DX cooler state gázos hűtő állapota: Kikapcsolva Off delay 30 s / 1. fokozat / 2. fokozat (bővebben a Haladó kezelési útmutatóban) 2. opció: gázos hőcserélő Limitations from fan maximális hűtési jel 1. és 2. fokozat esetén Cooler Ventilátor beállítás 1. Controller 0 % Beállítható tartomány: % Cooling rate 0 % Gyári beállítás: 100% Min. out temp C Jelszóval védett DX cooler state Off Ventilátor beállítás 2. Limitations from fan Beállítható tartomány: % Gyári beállítás: 100% Jelszóval védett A MEU TEMRATURE COTROL PRE-HEATER (ELŐFŰTŐ) Controller szabályzó jel értéke (jelszóval védett bővebben a Haladó kezelési útmutatóban) VS 00 HMI Advanced EVO Heating rate fűtés állapota (jelszóval védett bővebben a Haladó kezelési útmutatóban) 0% nincs fűtés, 100% teljes fűtés Kezelési útmutató 19

22 Megjegyzés! A vezérlő jel különbözhet az előfűtés aktuális értékétől. Circulation pump keringtető szivattyú állapota (bővebben a Haladó kezelési útmutatóban) Preheating előfűtés állapota (bővebben a Haladó kezelési útmutatóban) Frost monitor fagyvédelem állapota (bővebben a Haladó kezelési útmutatóban) Megjegyzés! Az előfűtő csak egy fagyvédelemmel rendelkezik A MEU FAS (ventilátorok) Supply fan / Exhaust fan ventilátorok állapota: Kikapcsolva / 1. beállítás / 2. beállítás Supply fan / Sup. output signal jelenleg beállított frekvencia értékek Stage ventilátorok jelenlegi állapota Setpoints/settings bővebb ventilátor és frekvencia beállítások (bővebben a Haladó kezelési útmutatóban) FC details 1..4 frekvenciaváltók paramétereinek kiolvasása Frekvencia Fordulatszám Áramfelvétel Meghajtás állapota Kommunikáció állapota Megjegyzés! A Ventus légkezelők ventilátor szekciónként maximum 4 frekvenciaváltóval rendelkeznek (MultiFan beállítás). Minden frekvenciaváltónak ugyanazt kell beállítani felfutás, lefutás, áramfelvételek, stb.. esetén így tudnak szinkronban üzemelni. Megjegyzés! A frekvenciaváltók csak akkor láthatóak ha engedélyezve vannak. Megjegyzés! VS méretű berendezéseknél csak a befúvó ventilátor látható. Az elszívó ugyanazokkal a beállításokkal rendelkezik, mint a befúvó. Fire mode a légkezelő működése tűzjelzés esetén Lehetőségek: Stop ventilátorok megállnak Run Sply befúvás megy Run Exh elszívás megy Run Both elszívó és befúvó is megy Gyári beállítás: Stop Jelszóval védett Fire setpoint ventilátor beállítása tűz esetén Beállítható tartomány: % Gyári beállítás: 80% Jelszóval védett Pre-heater Controller 0 % Heating rate 0 % Pre-heater setp. -10 C Circulation pump Off Preheating Off Frost monitor OK VS 00 HMI Advanced EVO Fans Supply fan Stage2 Exhaust fan Stage2 Actual fan step Stage2 Fire mode Stop Fire setpoint 80 % Run-down el. heat. 30 sec Supply fan Sup. output signal 100 % Stage Stage2 Setpoints/settings 100 % FC details 1 FC details 2 FC details 3 FC details 4 20 Kezelési útmutató

23 Run-down el. heat. kikapcsolási késleltetés. A légkezelő lekapcsolása utána meghatározott ideig megy a ventilátor az elektromos fűtő kellő lehülése érdekében A MEU IPUTS (bemenetek) A jelenlegi bejövő értékek itt ellenörizhetők. Hőmérsékletek Helyiség hőmérséklet Befújt hőmérséklet Tűzriasztási hőmérséklet a befújt és elszívott hőmérsékletnél nagyobb mért érték esetén a tűz esetén beálított funkció lép életbe Beállítható tartomány: C Gyári beállítás: 70 C Jelszóval védett Külső hőmérséklet Hővisszanyerő utáni hőmérséklet Előfűtő utáni hőmérséklet Egyéb Multifunkciós analóg bemenet [ C] MFAI [%] multifunkciós bemenet százalékos értéke felhasználó által beállítható Bináris bemenetek Külső vezérlés 1 Külső vezérlés 2 Megjegyzés! Bővebb információ a Haladó kezelési útmutatóban található. SuWiSwitch nyári / tél évszak váltó AlmAckBtn hiba nyugtázás Vészleállítás MFDI multifunkciós digitális bemenet programozható Bináris hibák Tűz Szűrők Befúvó szűrő Elszívó szűrő Ventilátor hiba Légoldali fagyvédelem Vízoldali fagyvédelem Elektromos fűtő Hűtő hiba DX hűtés Megjegyzés! Minden felsorolt bejövő jel konfigurációként eltérő lehet. Bővebb információ a Haladó kezelési útmutatóban található. VS 00 HMI Advanced EVO Pre-heater Controller 0 % Heating rate 0 % Pre-heater setp. -10 C Circulation pump Off Preheating Off Frost monitor OK Kezelési útmutató 21

24 3.6. A MEU OUTPUTS (kimenetek) A jelenlegi kimeneti értékek itt ellenörizhetők. Digitális kimenetek Befúvó ventilátor [Kikapcsolva / 1. beállítás / 2. beállítás] Elszívó ventilátor [Kikapcsolva / 1. beállítás / 2. beállítás] Megjegyzés! A légkezelővel szállított frekvenciaváltók Modbus on keresztül kommunikálnak a vezérlővel. VS 00 HMI Advanced EVO Outputs Digital outputs Analog outputs Keringtető szivattyú Hűtő Gázos hűtő [Kikapcsolva / 1. beállítás / 2. beállítás] Előfűtő szivattyú Zsaluk Hibajel Multifunkciós kimenet 1 Multifunkciós kimenet 2 Analóg kimenetek Sup. fan output signal [%] befúvó frekvenciaváltó százalékos értéke Exh. fan output signal [%] kimenő frekvenciaváltók százalékos értéke Megjegyzés! A százalékos értékek a max. frekvenciához viszonyítva, A menu Fans Recirculation rate [%] keverőkamra vezérlés százalékos értéke Recovery rate [%] hővisszanyerő vezérlés százalékos értéke Heating rate [%] fűtés vezérlés százalékos értéke Cooling rate [%] hűtés vezérlés százalékos értéke Pre-heater rate [%] előfűtő vezérlés százalékos értéke Megjegyzés! A százalékos értékek a kimenő 0..10V os feszültséggel megegyezőek. Megjegyzés! Minden felsorolt kimenő jel konfigurációként eltérő lehet. Bővebben a Haladó kezelési útmutatóban 22 Kezelési útmutató

25 3.7. A MEU PARAMETER OVERVIEW (PARAMÉTEREK ÁTTEKITÉSE) A jelenlegi beállítások és mért értékek áttekintése üzemállapotok, mért és beállított hőmérsékletek stb.. a listából minden egyes értékre rákattintva bővebb beállítási lehetőségekhez juthatunk Megjegyzés! Minden paraméter az előzőekben már bemutatásra kerültek. A megjelenített adatok konfigurációként eltérőek lehetnek 3.8. A MEU LOOP COTROLLERS Bővebben a Haladó kezelési útmutatóban 3.9. A MEU USER PROGRAM (FELHASZÁLÓI PROGRAM) Bővebben a Haladó kezelési útmutatóban HIBALISTA ELÉRÉS A FŐMEÜBŐL VS 00 HMI Advanced EVO Hibalista összesítő Danger (A) és Critical (A) a hiba az A csoportba sorolt, ez a legmagasabb prioritású, minden esetben a légkezelő leállítását eredményezi. Megjegyzés! Ebbe a csoportba tartozik pl. a tűzjelzés és a motor túlmelegedése Low (B) B csoportba sorolt, alacsonyabb prioritású hiba Megjegyzés! B csoport esetén a légkezelő nem kerül leállításra, csak egy hiba bekerül a hibalistába. A szűrő elpiszkolódás ebbe a csoportba tartozik Warning (C) C csoportba a legalacsonyabb prioritású hibák tartoznak Megjegyzés! A jelzések állapota ormal vagy Hiba lehet. Alarm relay select külső hibajelzés beállítása Q5 re prio.a csak A csoport esetén jelez (Danger és Critical) prio.a+b A és B csoport esetén is jelez Gyári beállítás: prio.a+b Jelszóval védett Alarm menu Danger(A) ormal Critical(A) ormal Low (B) Alarm Warning (C) ormal Alarm relay select prio.a Alarm output OK Alarm output Q5 s relékimenet jelenlegi állapota (bővebben a Haladó kezelési útmutatóban) Kezelési útmutató 23

26 HIBALISTA ELÉRÉS A HARAG GOMB SEGÍTSÉGÉVEL VS 00 HMI Advanced EVO A hibalista elérhető a gombbal. Alarm list/-hist settings hibalista és hibatörténet beállításai Sort order 1 1. sorrend Idő / név / hiba csoport / állapot Sort order 2 2. sorrend Idő / név / hiba csoport / állapot Descending order csökkenő sorrend Passive / Active Megjegyzés! Minden jelszóval védett. Alarm list jelenleg aktív hibák Acknowledge megmutatja hány hiba vár nyugtázásra Passive nyugtázás nélkül Active nyugtázás Megjegyzés! A nyugtázás csak a következő hibáig marad aktív, minden új hibát nyugtázni kell Minden nyugtázás jelszóval védett. + Sup.filter alarm: Alarm megmutatja a hiba jelenlegi állapotát Hibalista bővebben +Sup.filter alarm: Alarm hiba ismételt megjelenítése 2 Low(B) a két hiba közül az egyik a B csoportba tartozik a hiba dátuma és ideje rögzítésre került Alarm history hibatörténet + al jelölve ha a hiba még aktív, al jelölve ha a hiba már megszünt Megjegyzés! Egyes hibákat minden esetben nyugtázni kell pl.: tűzjelzés. Mások a hiba megszűnése után már nem igényelnek nyugtázást. Ezek a hibák a hiba történetnél tekinthetők meg, pl.: szűrő elpiszkolódás. Mindenesetre a második csoportba tartozó hibák esetén a hibajelző a nyugtázásig villog, jelezve, hogy valami nincsen rendben a légkezelővel. Alarm list/-hist settings Alarm list Reset Sort order 1 Time Sort order 2 Time Descending order Passive Alarm history Reset Sort order 1 Time Sort order 2 Time Descending order Active Alarm list Acknowledge Passive 2 + Sup. filter alarm: Alarm + Exh. filter alarm: Alarm Alarm list detail + Sup. filter alarm: Alarm 2 Low(B) :35:44 Alarm history Acknowledge Passive 8 - Exh. filter alarm: OK - Sup. filter alarm: OK + Exh. filter alarm: Alarm + Sup. filter alarm: Alarm 24 Kezelési útmutató

27 HIBAJELZÉSEK A HMI BÁZIS EVO- VS 00 HMI Basic EVO A hibajelzés a HMI Bázis EVO-n az idő kijelzésénél jelenik meg betű és szám formájában. A betű a hiba fontosságát (A - legmagasabb), míg a szám a hiba forrását jelöli. Megjegyzés! A HMI Bázissal a hiba nyugtázása nem lehetséges. Minden olyan hiba amely nem igényel nyugtázást a hiba megszünését követően automatikusan eltünik. yugtázás a HMI Profin, webes elérésen, Scope-n vagy a ki/bekapcsolással lehetséges. Hibakódok: 10 külső analóg bemeneti hiba 13 kézi üzem 16 Modbus kommunikációs hiba 17 külső hőmérséklet érzékelő 18 belső hőmérséklet érzékelő 20 helyiség hőmérséklet érzékelő 22 elszívott levegő hőmérséklet érzékelő 23 hővisszanyerő utáni hőmérséklet érzékelő 26 előfűtő utáni hőmérséklet érzékelő 34 légoldali fagyvádelem 35 elektromos fűtő hővédelem 46 tűzjelzés 48 szűrő elpiszkolódás 52 VS motor túlmelegedés 53 VS motor túlmelegedés 57 hűtő hibajel 65 komunikációs hiba a befúvó frekvenciaváltókkal 66 komunikációs hiba az elszívó frekvenciaváltókkal 67 befúvó frekvenciaváltó hiba 68 elszívó frekvenciaváltó hiba 69 forgódob frekvenciaváltó hiba 70 kommunikációs hiba a forgódob frekvenciaváltójával 71 vízoldali fagyvédelem Kezelési útmutató 25

28 II. HALADÓ KEZELÉSI ÚTMUTATÓ 4. SERVICE MEU (SZERVIZ MEÜ) Ez a menü a légkezelő beállításaira szolgál, ezen keresztül lehet beüzemelni a légkezelőt. A hozzáférés jelszóval védve, még a megtekintés sem lehetséges belépés nélkül. VS 00 HMI Advanced EVO ServiceMenu Unit configuration Frq converters configuration Universal IO configuration A vezérlő konfigurálása a legfontosabb a beüzemelés során, mely befolyásolja a légkezelő berendezés működését. Minden funkciót itt lehet kiválasztani, beállítani. em megfelelő beállítás esetén a vezérlés nem fog megfelelően működni, rosszabb esetben akár a berendezés sérüléséhez is vezethet. Speciális szerviz feladatok esetén szükséges lehet a gyári beállítások visszaállítása, mely a Scope programmal lehetséges a Edit datapoints / Device / Diagnostic / member 0x0013 ApplicationDefault útvonalon keresztül. Megjegyzés! MIDE BEÁLLÍTÁS EL FOG VESZI MIUTÁ A VEZÉRLŐ GYÁRI BEÁLLÍTÁSOKRA VISSZAÁLLT 4.1. SERVICE MEU UIT COFIGURATIO (LÉGKEZELŐ BEÁLLÍTÁSA) VS 00 HMI Advanced EVO Unit configuration Controller mode Config Config stored o Control gear type App.Code letter AR App.Code number 394 App.Code check OK HMI Basic o Main temp. sensor Exhaust Supply FC type o FC Supply multi-fan o Exhaust FC type o FC Exhaust multi-fan o Rotary reg. FC type o FC DX cooler type 2-stage Doubled HW frost Yes HE monitoring mode 000 RRG belt check Passive Modbus IP Server Passive 26 Haladó kezelési útmutató

29 Controller mode a vezérlő állapota Config konfigurálás (alapbeállítás) Running futás, a légkezelő üzemel Megjegyzés! A légkezelő és a frekvenciaváltó paramétereinek beállítása után Config módból Running ba kell állítani a vezérlőt. Frekvenciaváltóvel ellátott légkezelők esetén először azokat kell felprogramozni. Config stored a konfiguráció megfelelően el lett feltöltve és eltárolva o / Yes em / Igen Megjegyzés! A Config állapotból a Running ra történő váltás 4 egymásutáni újraindítást eredményez. Kérem ügyeljen arra, hogy az áramellását az egész folyamat alatt biztosított legyen (~20 mp). Ha a Config store nem vált Yes re akkor ismét át kell váltani Config ba és a beállítások ellenőrése után ismét Running -ra. Control gear type vezérlőszekrény típusa, mely függ a ventilátor meghajtásától VS s egyfázisú berendezések esetén (alapbeállítás) FC VS s frekvenciaváltóval ellátott berendezések esetén FC VS 21-nél nagyobb, frekvenciaváltóval ellátott berendezések esetén App.Code letter az applikációs kód első része AD befúvó elszívó egységek (alapértelmezett) AG közvetítőközeges hővisszanyerős egységek AP keresztáramú hővisszanyerős egységek AR forgódobos hővisszanyerős egységek AS befúvó egységek App.Code number az applikációs kód második része, meghatározza a belső elemeket a légkezelőben Beállítható tartomány: Gyári beállítás: 0 App.Code check applikációs kód ellenőrzése OK / ERR HMI Basic HMI Bázis engedélyezése O nincsen HMI Bázis egység YES van HMI Bázis beépítve, a megjelenített hőmérséklet a helyiség hőmérséklete. Yes.MTS van HMI Bázis beépítve, a megjelenített hőmérséklet a fő hőmérséklet érzékelő által mért hőmérséklet. Main temp. sensor fő hőmérséklet érzékelő. A választott érzékelő lesz a referencia a fűtés / hűtés / hővisszanyerés szabályzásához Supply befújt (alapbeállítás) Room helyiség Exhaust elszívott Supply FC type a befúvó frekvenciaváltó típusa Exhaust FC type az elszívó frekvenciaváltó típusa o FC nincsen frekvenciaváltó, nincsen Modbus kommunikáció a frekvenciaváltóval, ilyen esetben a kommunikációs hiba sohasem lép életbe LG ic5 kisebb frekvenciaváltó az LG / LS Industrial Systems től Haladó kezelési útmutató 27

30 VLT2800 frekvenciaváltó a Danfoss tól Supply multi-fan a befúvó oldali frekvenciaváltók száma Exhaust multi-fan ugyanez az elszívó oldalon o csak egy frekvenciaváltó Twin két frekvenciaváltó Triple három frekvenciaváltó Multi négy frekvenciaváltó Megjegyzés! Egy oldalon minden frekvenciaváltónak azonosnak kell lennie. Az elszívó és befúvó oldalon elréthetnek a frekvenciaváltó típusok. Több frekvenciaváltó esetén szintén elréthet a frekvenciaváltók típusa a befúvó és elszívó oldalon. Rotary reg. FC type forgódob frekvenciaváltója o FC nincsen frekvenciaváltó LG ic5 DX cooler type gázos hűtő típusa 1-stage 1. fokozat 2-stage 2. fokozat (alapbeállítás) Megjegyzés! Ha a 2. fokozat van kiválasztva akkor a vezérlő Q3 és a Q4 es kimenten a adja ki a hűtés jelet. Ha egy fokozat van kiválasztva akkor csak a Q3 as relé van használatban, a másik kimenetet fel lehet használni pl. szűrő elpiszkolódás jelzésre. Doubled HW frost vizes fűtő kettős fagyvédelmi beállítása o légoldali fagyvédelem (D1 bemenet) Yes alapbeállítás, légoldali és vízoldali fagyvédelem (D1 és D2 bemenet) Megjegyzés! Egy fagyvédelem esetén a D2 bemenet külön konfigurálható, pl. távindításra Bővebben az Univerzális ki és bemenetek fejezetben HE monitoring mode az elektromos fűtő védelmi funkciójának beállítása. Ezek a védelmi algoritmusok jól illeszkednek a VTS elektromos fűtő automatikájához. Function 1 - normál viselkedése a védelemnek, hogy a légkezelő kikapcsolásakor hiba generálódik a fűtő modulban. Ez elégtelen légáramlás esetén fordul elő. A Function 1 tiltásával ez a jelzés figyelmen kívül lesz hagyva. A Function 1 engedélyezésével a légkezelő megállítása után a vezérlő ellenőrzi a fűtő modul által adott hibát, hiánya esetén jelez a HMI Profin. ote! A hibát a nyomáskapcsoló meghibásodása, beragadt kontaktus vagy zárlat okozhatja. ote! Frekvenciaváltós légkezelőknél 2 Hz alatti működésnél, míg frekvenciaváltó nélküli berendeéseknél az ellenőrzés 30 másodperccel a ventilátorok kikapcsoláda után történik. Function 2 - normál üzem esetén az elektromos fűtő mindig rendelkezik némi tartalékkal. Ha a fűtési vezérlő jel 6 órán keresztül több, mint 99% akkor a vezérlő hibát generál, mely a HMI Profin keresztül látható. ote! A hibát okozhatja leégett vagy elromlott fűtő, légcsatorna hiba melynek eredményeképpen elégtelen lesz fűtés. 28 Haladó kezelési útmutató

31 Function 3 - a légkezelő indulásánál figyelve van véve a nyomáskapcsoló jele. A rendszer újraindításonként megjegyzi, hogy milyen frekvencia értékeknél érhető el a nyomáskapcsolón beállított érték, majd a 10. indulás után egy átlagot számol belőle. Amennyiben a rendszer frekvencia értéke 30%-al eltér a számolt értéktől úgy hibaüzenet jelenik meg a HMI Profin. Megjegyzés! A nyomáskapcsoló meghibásodása hibát okoz. Megjegyzés! Az átlagos érték áramszünet esetén is megmaradt. Szám kombinációs beállítás (gyári érték 000) Code Function 1 Function 2 Function active active active active 100 active active - active 110 active active active active active Forgódob ékszíj ellenőrzés speciális érzékelő nélküli ékszíj szakadás figyelő algoritmus A mért hőmérsékleti értékek és a hővisszanyerés állapotából az algoritmus meghatároz egy értéket - fűtéshez és hűtéshez is egyaránt - és ellenőrzi, hogy a hővisszanyerés értéke megfelelő vagy sem. Ha nem akkor hiba jelenik meg a HMI Profin. Megjegyzés! Ez a funkció csak hibát generál, a légkezelő üzeme változatlan marad. Megjegyzés! A téves hibajelzések elkerülése érdekében az ékszíj ellenőrzése a légkezelő futása után 10 perccel lesz aktív és csak abban az esetben ha a külső levegő és az elszívott levegő közötti különbség legalább 10 C. Megjegyzés! Csak frekvenciaváltóval ellátott rendszerek esetén. Beállítás: Passzív (gyári érték) Aktív Modbus IP Server engedélyezi a Modbus TCP/IP kapcsolatot. Bővebben az ide vonatkozó mellékletben, ezen dokumntáció végén talál. Passive Modbus IP tiltva Active Modbus IP engedélyezve Megjegyzés! Csak WEB vezérlőszekrények esetén elérhető. FREKVECIAVÁLTÓK KOFIGURÁLÁSA VS 00 HMI Profi EVO Frq converters configuration Device function Supply 1 Freq. conv. type LG ic5 Motor power 0.09 kw Motor poles 2p Selection OK o FCConfig state Ready Haladó kezelési útmutató 29
