1 Export hu Felhasználói, üzembehelyezési és karbantartási kézikönyv Kondenzációs gáztüzelésű falikazánok Quinta Pro

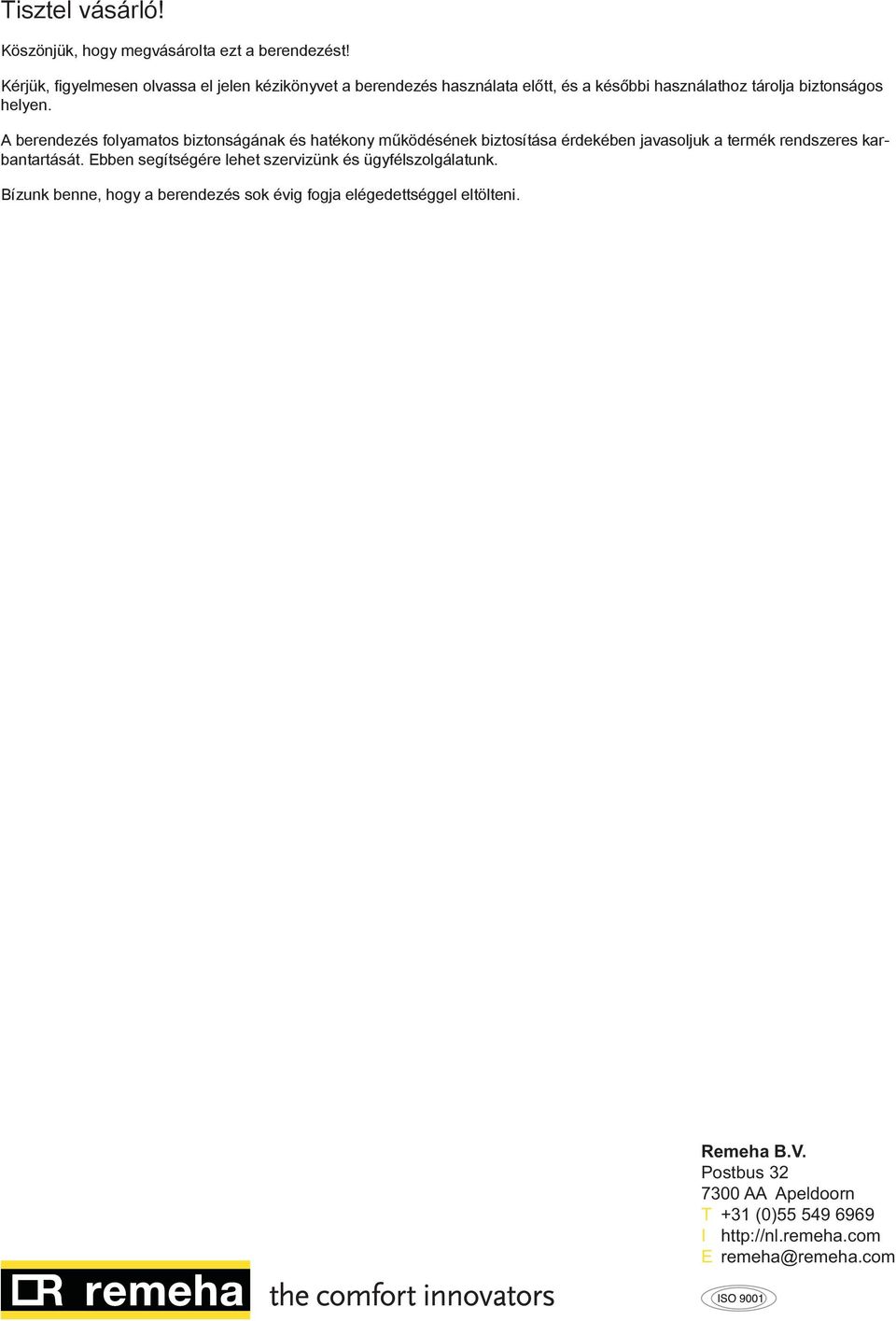

2 Tisztel vásárló! Köszönjük, hogy megvásárolta ezt a berendezést! Kérjük, figyelmesen olvassa el jelen kézikönyvet a berendezés használata előtt, és a későbbi használathoz tárolja biztonságos helyen. A berendezés folyamatos biztonságának és hatékony működésének biztosítása érdekében javasoljuk a termék rendszeres karbantartását. Ebben segítségére lehet szervizünk és ügyfélszolgálatunk. Bízunk benne, hogy a berendezés sok évig fogja elégedettséggel eltölteni. Remeha B.V. Postbus AA Apeldoorn T +31 (0) I E remeha@remeha.com

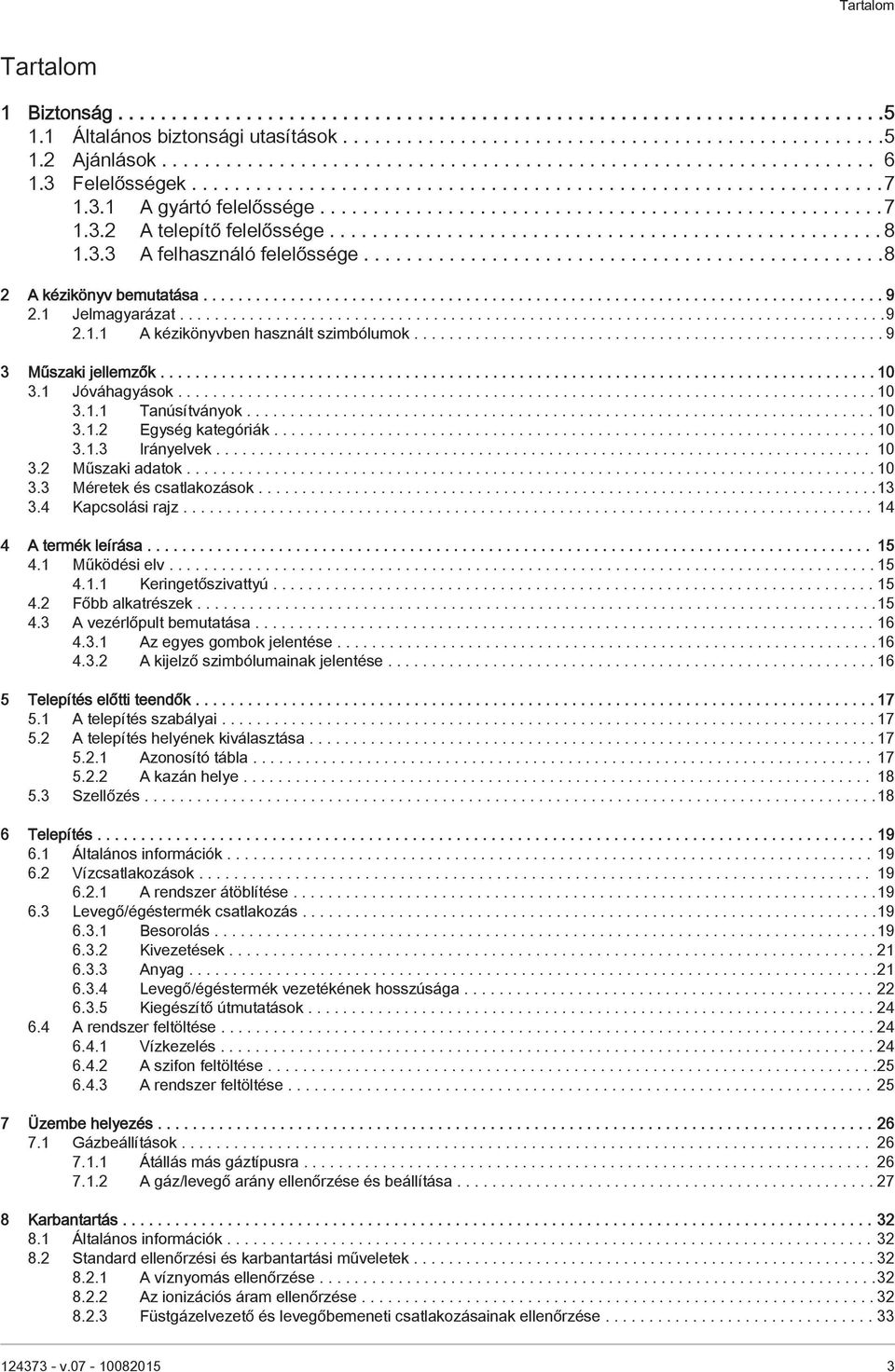

3 Tartalom Tartalom 1 Biztonság Általános biztonsági utasítások Ajánlások Felelősségek A gyártó felelőssége A telepítő felelőssége A felhasználó felelőssége A kézikönyv bemutatása Jelmagyarázat A kézikönyvben használt szimbólumok Műszaki jellemzők Jóváhagyások Tanúsítványok Egység kategóriák Irányelvek Műszaki adatok Méretek és csatlakozások Kapcsolási rajz A termék leírása Működési elv Keringetőszivattyú Főbb alkatrészek A vezérlőpult bemutatása Az egyes gombok jelentése A kijelző szimbólumainak jelentése Telepítés előtti teendők A telepítés szabályai A telepítés helyének kiválasztása Azonosító tábla A kazán helye Szellőzés Telepítés Általános információk Vízcsatlakozások A rendszer átöblítése Levegő/égéstermék csatlakozás Besorolás Kivezetések Anyag Levegő/égéstermék vezetékének hosszúsága Kiegészítő útmutatások A rendszer feltöltése Vízkezelés A szifon feltöltése A rendszer feltöltése Üzembe helyezés Gázbeállítások Átállás más gáztípusra A gáz/levegő arány ellenőrzése és beállítása Karbantartás Általános információk Standard ellenőrzési és karbantartási műveletek A víznyomás ellenőrzése Az ionizációs áram ellenőrzése Füstgázelvezető és levegőbemeneti csatlakozásainak ellenőrzése v

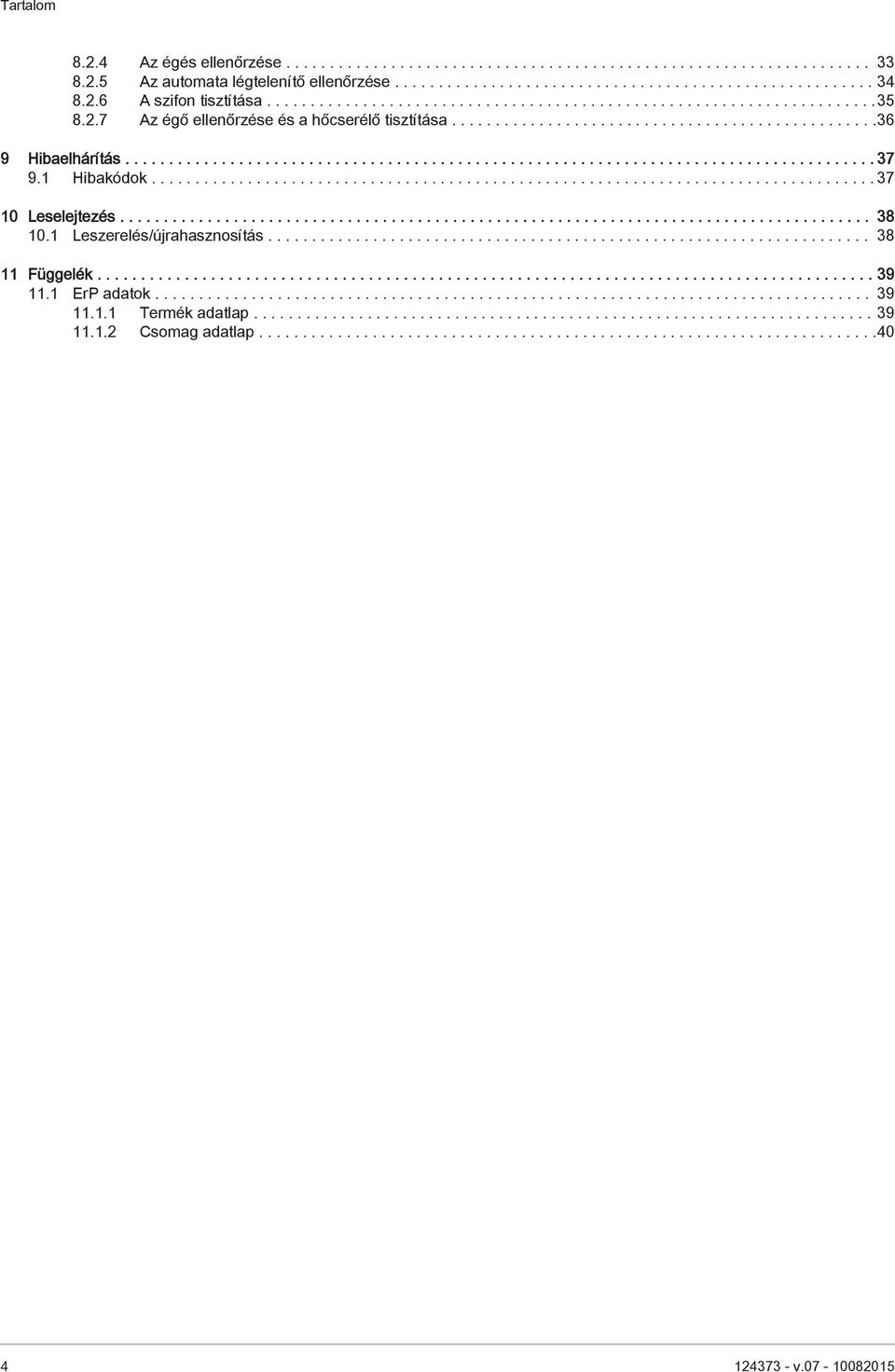

4 Tartalom Az égés ellenőrzése Az automata légtelenítő ellenőrzése A szifon tisztítása Az égő ellenőrzése és a hőcserélő tisztítása Hibaelhárítás Hibakódok Leselejtezés Leszerelés/újrahasznosítás Függelék ErP adatok Termék adatlap Csomag adatlap v

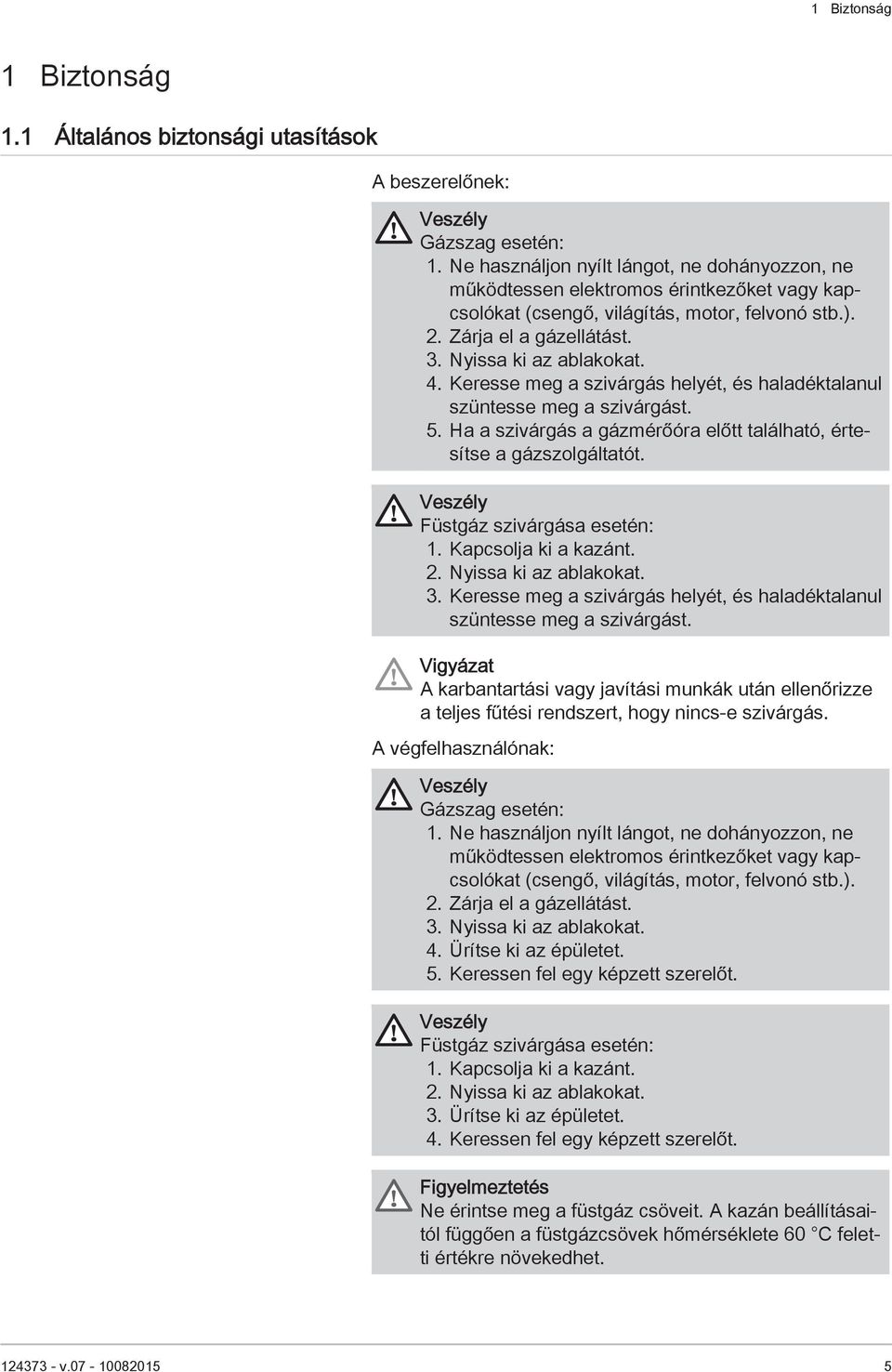

5 1 Biztonság 1 Biztonság 1.1 Általános biztonsági utasítások A beszerelőnek: Veszély Gázszag esetén: 1. Ne használjon nyílt lángot, ne dohányozzon, ne működtessen elektromos érintkezőket vagy kapcsolókat (csengő, világítás, motor, felvonó stb.). 2. Zárja el a gázellátást. 3. Nyissa ki az ablakokat. 4. Keresse meg a szivárgás helyét, és haladéktalanul szüntesse meg a szivárgást. 5. Ha a szivárgás a gázmérőóra előtt található, értesítse a gázszolgáltatót. Veszély Füstgáz szivárgása esetén: 1. Kapcsolja ki a kazánt. 2. Nyissa ki az ablakokat. 3. Keresse meg a szivárgás helyét, és haladéktalanul szüntesse meg a szivárgást. Vigyázat A karbantartási vagy javítási munkák után ellenőrizze a teljes fűtési rendszert, hogy nincs-e szivárgás. A végfelhasználónak: Veszély Gázszag esetén: 1. Ne használjon nyílt lángot, ne dohányozzon, ne működtessen elektromos érintkezőket vagy kapcsolókat (csengő, világítás, motor, felvonó stb.). 2. Zárja el a gázellátást. 3. Nyissa ki az ablakokat. 4. Ürítse ki az épületet. 5. Keressen fel egy képzett szerelőt. Veszély Füstgáz szivárgása esetén: 1. Kapcsolja ki a kazánt. 2. Nyissa ki az ablakokat. 3. Ürítse ki az épületet. 4. Keressen fel egy képzett szerelőt. Figyelmeztetés Ne érintse meg a füstgáz csöveit. A kazán beállításaitól függően a füstgázcsövek hőmérséklete 60 C feletti értékre növekedhet v

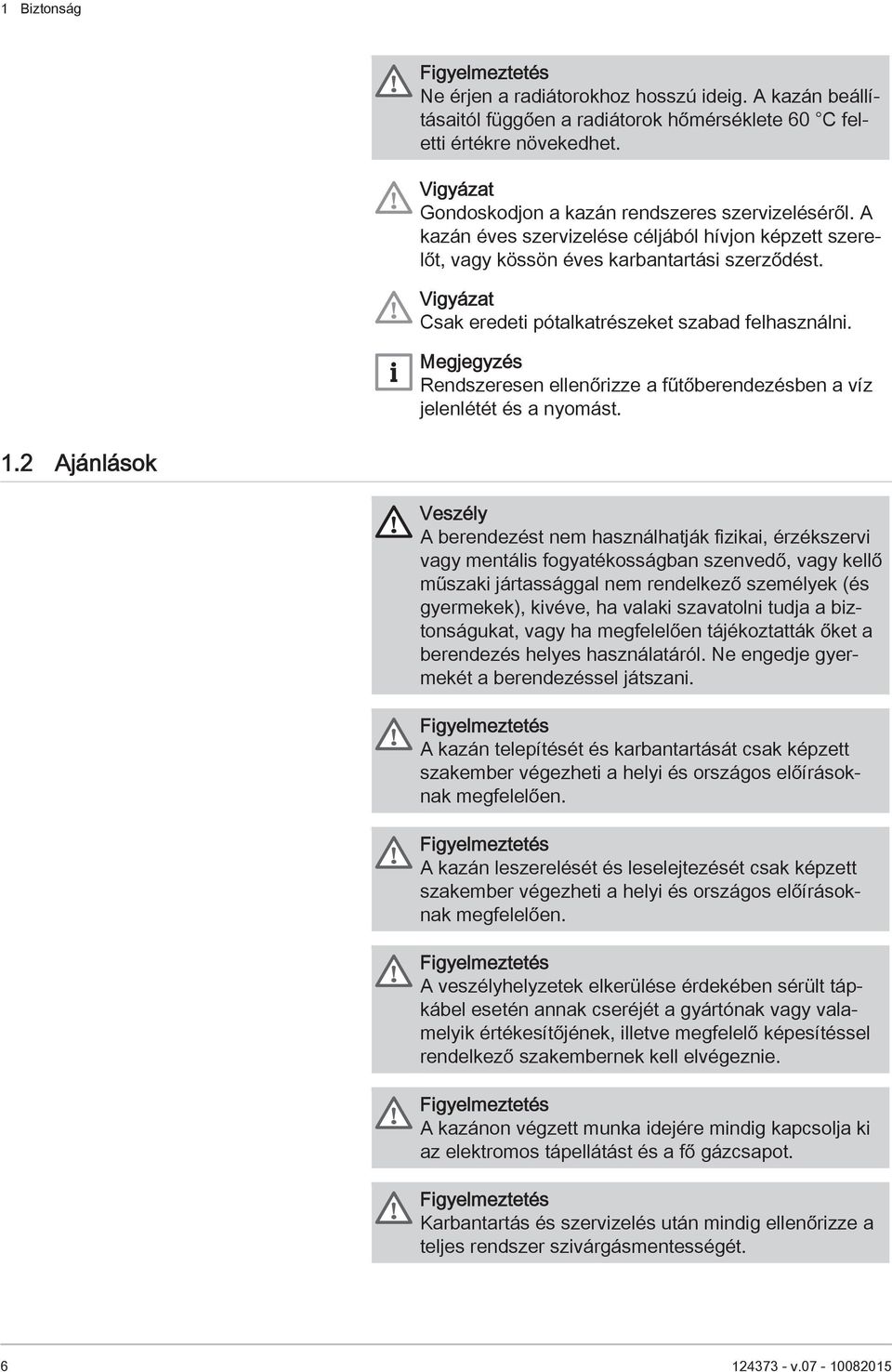

6 1 Biztonság Figyelmeztetés Ne érjen a radiátorokhoz hosszú ideig. A kazán beállításaitól függően a radiátorok hőmérséklete 60 C feletti értékre növekedhet. Vigyázat Gondoskodjon a kazán rendszeres szervizeléséről. A kazán éves szervizelése céljából hívjon képzett szerelőt, vagy kössön éves karbantartási szerződést. Vigyázat Csak eredeti pótalkatrészeket szabad felhasználni. Megjegyzés Rendszeresen ellenőrizze a fűtőberendezésben a víz jelenlétét és a nyomást. 1.2 Ajánlások Veszély A berendezést nem használhatják fizikai, érzékszervi vagy mentális fogyatékosságban szenvedő, vagy kellő műszaki jártassággal nem rendelkező személyek (és gyermekek), kivéve, ha valaki szavatolni tudja a biztonságukat, vagy ha megfelelően tájékoztatták őket a berendezés helyes használatáról. Ne engedje gyermekét a berendezéssel játszani. Figyelmeztetés A kazán telepítését és karbantartását csak képzett szakember végezheti a helyi és országos előírásoknak megfelelően. Figyelmeztetés A kazán leszerelését és leselejtezését csak képzett szakember végezheti a helyi és országos előírásoknak megfelelően. Figyelmeztetés A veszélyhelyzetek elkerülése érdekében sérült tápkábel esetén annak cseréjét a gyártónak vagy valamelyik értékesítőjének, illetve megfelelő képesítéssel rendelkező szakembernek kell elvégeznie. Figyelmeztetés A kazánon végzett munka idejére mindig kapcsolja ki az elektromos tápellátást és a fő gázcsapot. Figyelmeztetés Karbantartás és szervizelés után mindig ellenőrizze a teljes rendszer szivárgásmentességét v

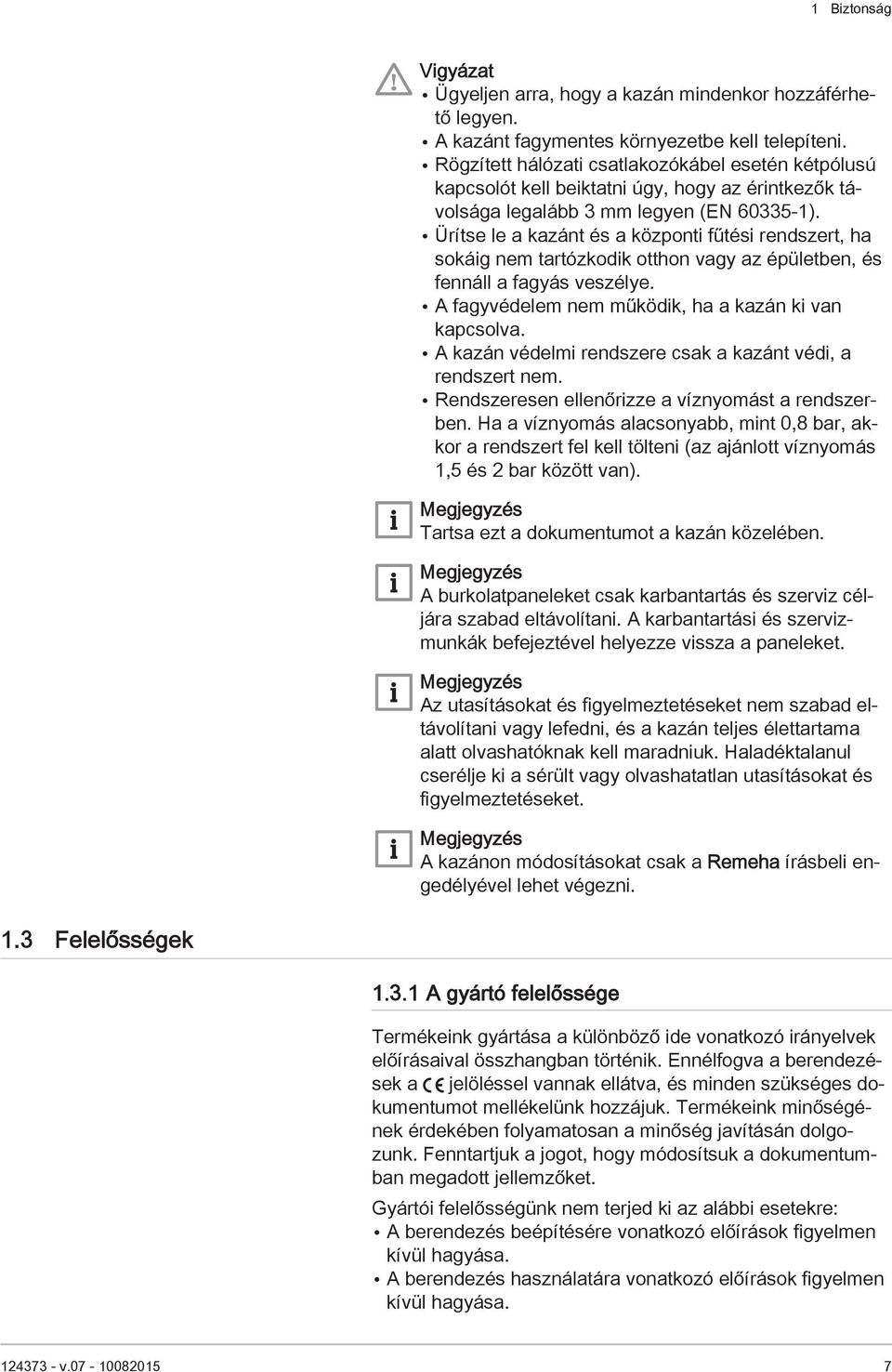

7 1 Biztonság Vigyázat Ügyeljen arra, hogy a kazán mindenkor hozzáférhető legyen. A kazánt fagymentes környezetbe kell telepíteni. Rögzített hálózati csatlakozókábel esetén kétpólusú kapcsolót kell beiktatni úgy, hogy az érintkezők távolsága legalább 3 mm legyen (EN ). Ürítse le a kazánt és a központi fűtési rendszert, ha sokáig nem tartózkodik otthon vagy az épületben, és fennáll a fagyás veszélye. A fagyvédelem nem működik, ha a kazán ki van kapcsolva. A kazán védelmi rendszere csak a kazánt védi, a rendszert nem. Rendszeresen ellenőrizze a víznyomást a rendszerben. Ha a víznyomás alacsonyabb, mint 0,8 bar, akkor a rendszert fel kell tölteni (az ajánlott víznyomás 1,5 és 2 bar között van). Megjegyzés Tartsa ezt a dokumentumot a kazán közelében. Megjegyzés A burkolatpaneleket csak karbantartás és szerviz céljára szabad eltávolítani. A karbantartási és szervizmunkák befejeztével helyezze vissza a paneleket. Megjegyzés Az utasításokat és figyelmeztetéseket nem szabad eltávolítani vagy lefedni, és a kazán teljes élettartama alatt olvashatóknak kell maradniuk. Haladéktalanul cserélje ki a sérült vagy olvashatatlan utasításokat és figyelmeztetéseket. Megjegyzés A kazánon módosításokat csak a Remeha írásbeli engedélyével lehet végezni. 1.3 Felelősségek A gyártó felelőssége Termékeink gyártása a különböző ide vonatkozó irányelvek előírásaival összhangban történik. Ennélfogva a berendezések a jelöléssel vannak ellátva, és minden szükséges dokumentumot mellékelünk hozzájuk. Termékeink minőségének érdekében folyamatosan a minőség javításán dolgozunk. Fenntartjuk a jogot, hogy módosítsuk a dokumentumban megadott jellemzőket. Gyártói felelősségünk nem terjed ki az alábbi esetekre: A berendezés beépítésére vonatkozó előírások figyelmen kívül hagyása. A berendezés használatára vonatkozó előírások figyelmen kívül hagyása v

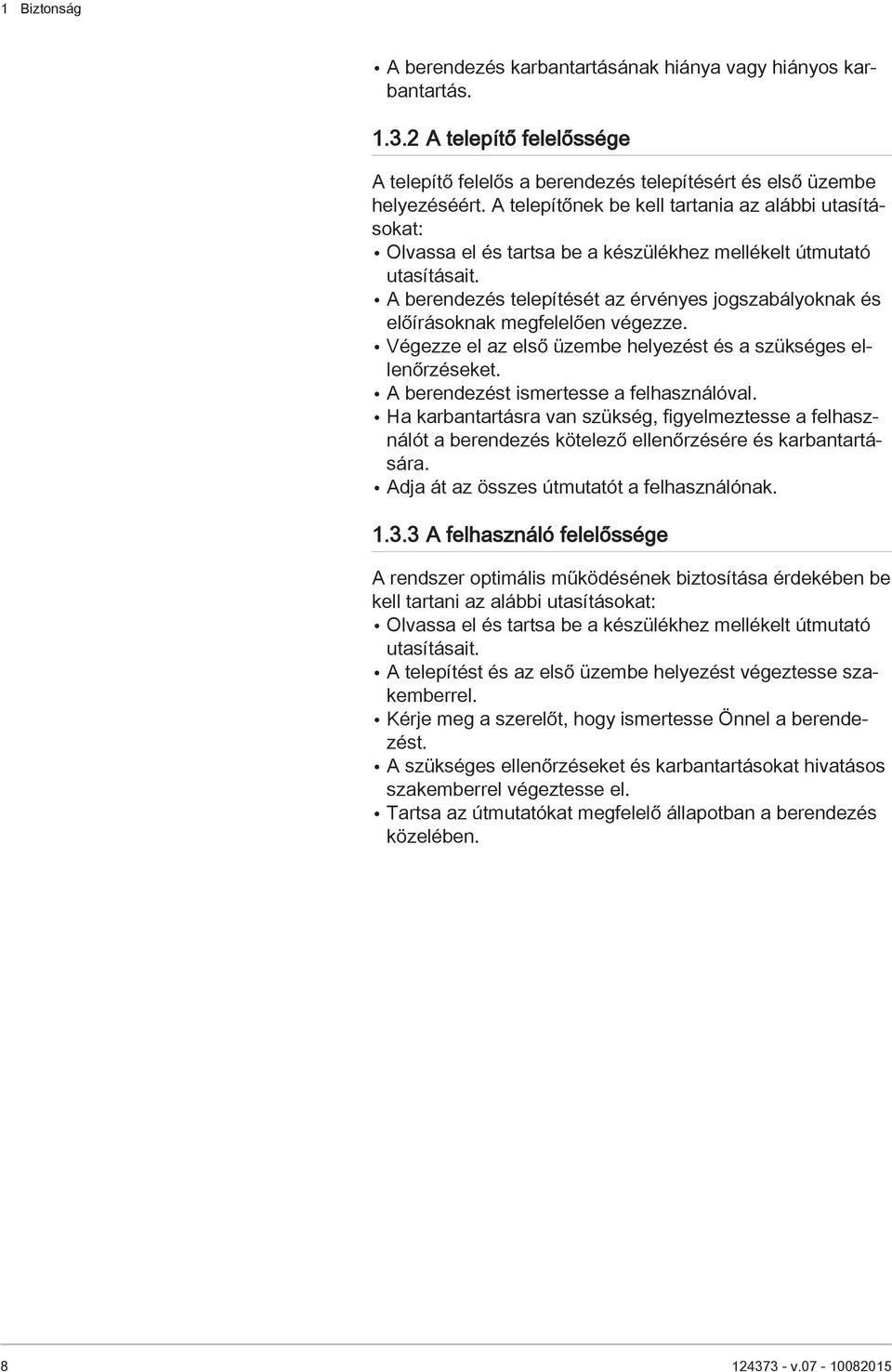

8 1 Biztonság A berendezés karbantartásának hiánya vagy hiányos karbantartás A telepítő felelőssége A telepítő felelős a berendezés telepítésért és első üzembe helyezéséért. A telepítőnek be kell tartania az alábbi utasításokat: Olvassa el és tartsa be a készülékhez mellékelt útmutató utasításait. A berendezés telepítését az érvényes jogszabályoknak és előírásoknak megfelelően végezze. Végezze el az első üzembe helyezést és a szükséges ellenőrzéseket. A berendezést ismertesse a felhasználóval. Ha karbantartásra van szükség, figyelmeztesse a felhasználót a berendezés kötelező ellenőrzésére és karbantartására. Adja át az összes útmutatót a felhasználónak A felhasználó felelőssége A rendszer optimális működésének biztosítása érdekében be kell tartani az alábbi utasításokat: Olvassa el és tartsa be a készülékhez mellékelt útmutató utasításait. A telepítést és az első üzembe helyezést végeztesse szakemberrel. Kérje meg a szerelőt, hogy ismertesse Önnel a berendezést. A szükséges ellenőrzéseket és karbantartásokat hivatásos szakemberrel végeztesse el. Tartsa az útmutatókat megfelelő állapotban a berendezés közelében v

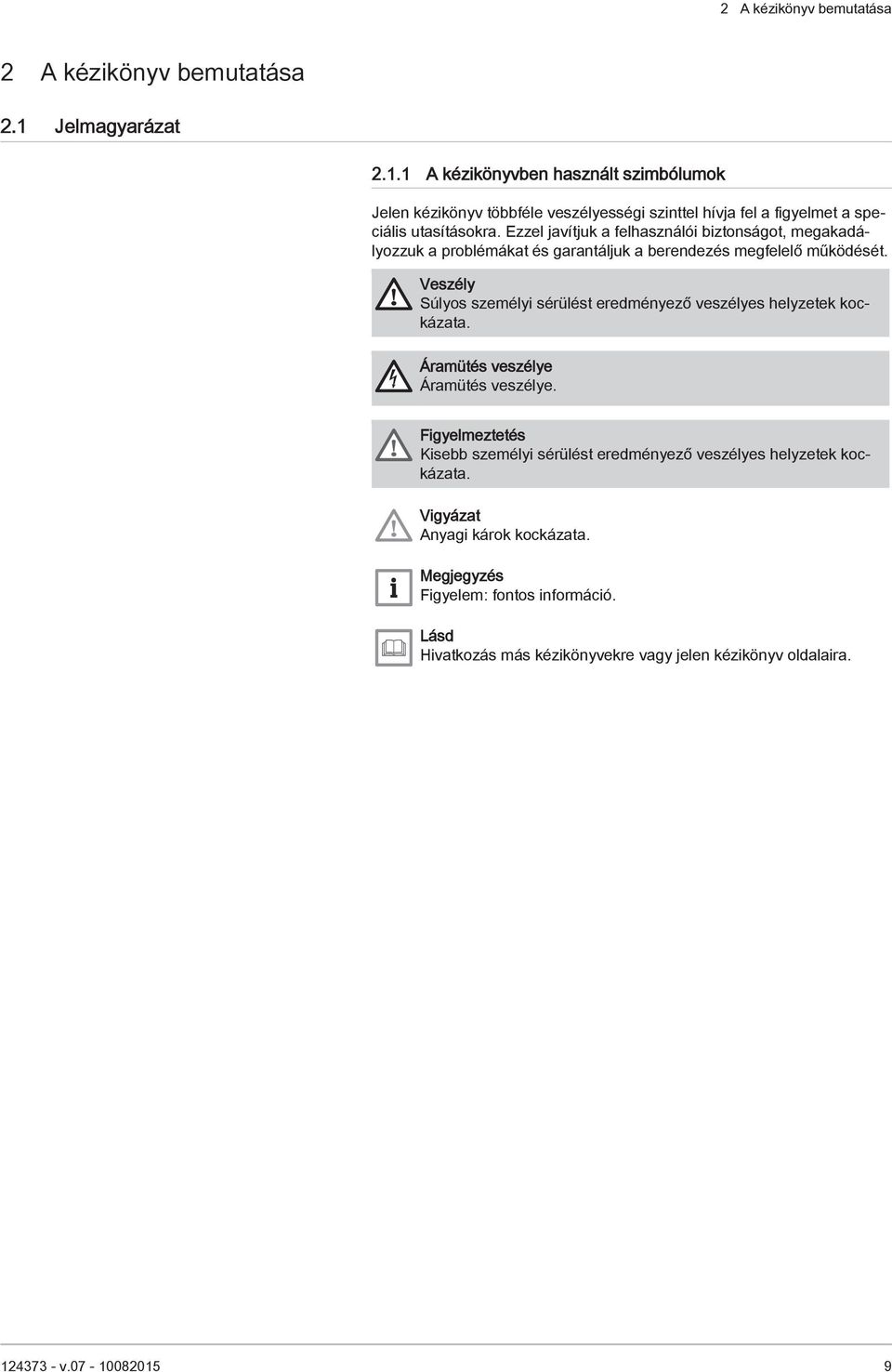

9 2 A kézikönyv bemutatása 2 A kézikönyv bemutatása 2.1 Jelmagyarázat A kézikönyvben használt szimbólumok Jelen kézikönyv többféle veszélyességi szinttel hívja fel a figyelmet a speciális utasításokra. Ezzel javítjuk a felhasználói biztonságot, megakadályozzuk a problémákat és garantáljuk a berendezés megfelelő működését. Veszély Súlyos személyi sérülést eredményező veszélyes helyzetek kockázata. Áramütés veszélye Áramütés veszélye. Figyelmeztetés Kisebb személyi sérülést eredményező veszélyes helyzetek kockázata. Vigyázat Anyagi károk kockázata. Megjegyzés Figyelem: fontos információ. Lásd Hivatkozás más kézikönyvekre vagy jelen kézikönyv oldalaira v

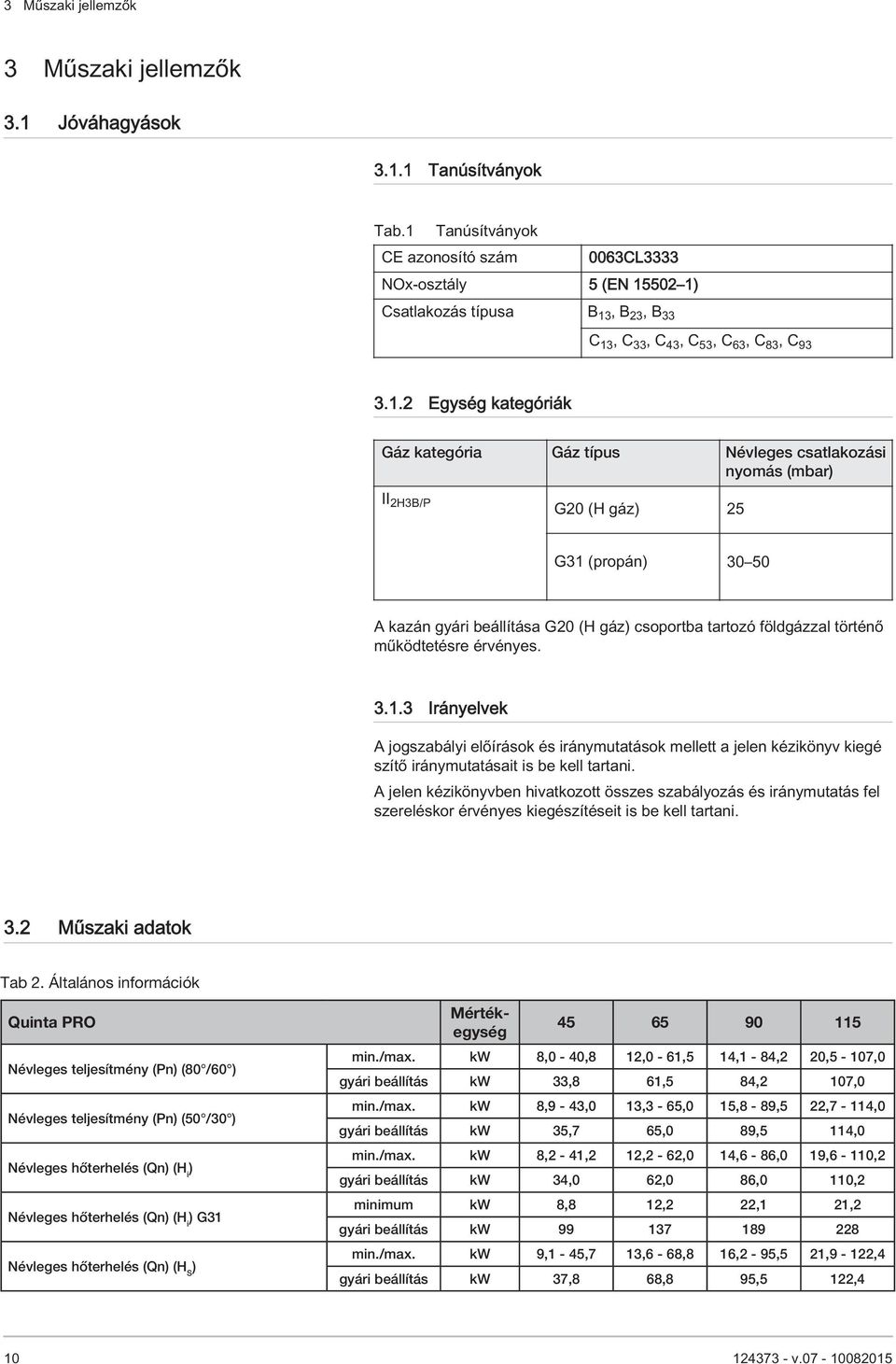

10 Gáz kategória Gáz típus Névleges csatlakozási nyomás (mbar) Tab 2. Általános információk Quinta PRO Névleges teljesítmény (Pn) (80 /60 ) Névleges teljesítmény (Pn) (50 /30 ) Névleges hőterhelés (Qn) (H i ) Névleges hőterhelés (Qn) (H i ) G31 Névleges hőterhelés (Qn) (H S ) Mértékegység min./max. kw 8,0-40,8 12,0-61,5 14,1-84,2 20,5-107,0 gyári beállítás kw 33,8 61,5 84,2 107,0 min./max. kw 8,9-43,0 13,3-65,0 15,8-89,5 22,7-114,0 gyári beállítás kw 35,7 65,0 89,5 114,0 min./max. kw 8,2-41,2 12,2-62,0 14,6-86,0 19,6-110,2 gyári beállítás kw 34,0 62,0 86,0 110,2 minimum kw 8,8 12,2 22,1 21,2 gyári beállítás kw min./max. kw 9,1-45,7 13,6-68,8 16,2-95,5 21,9-122,4 gyári beállítás kw 37,8 68,8 95,5 122,4

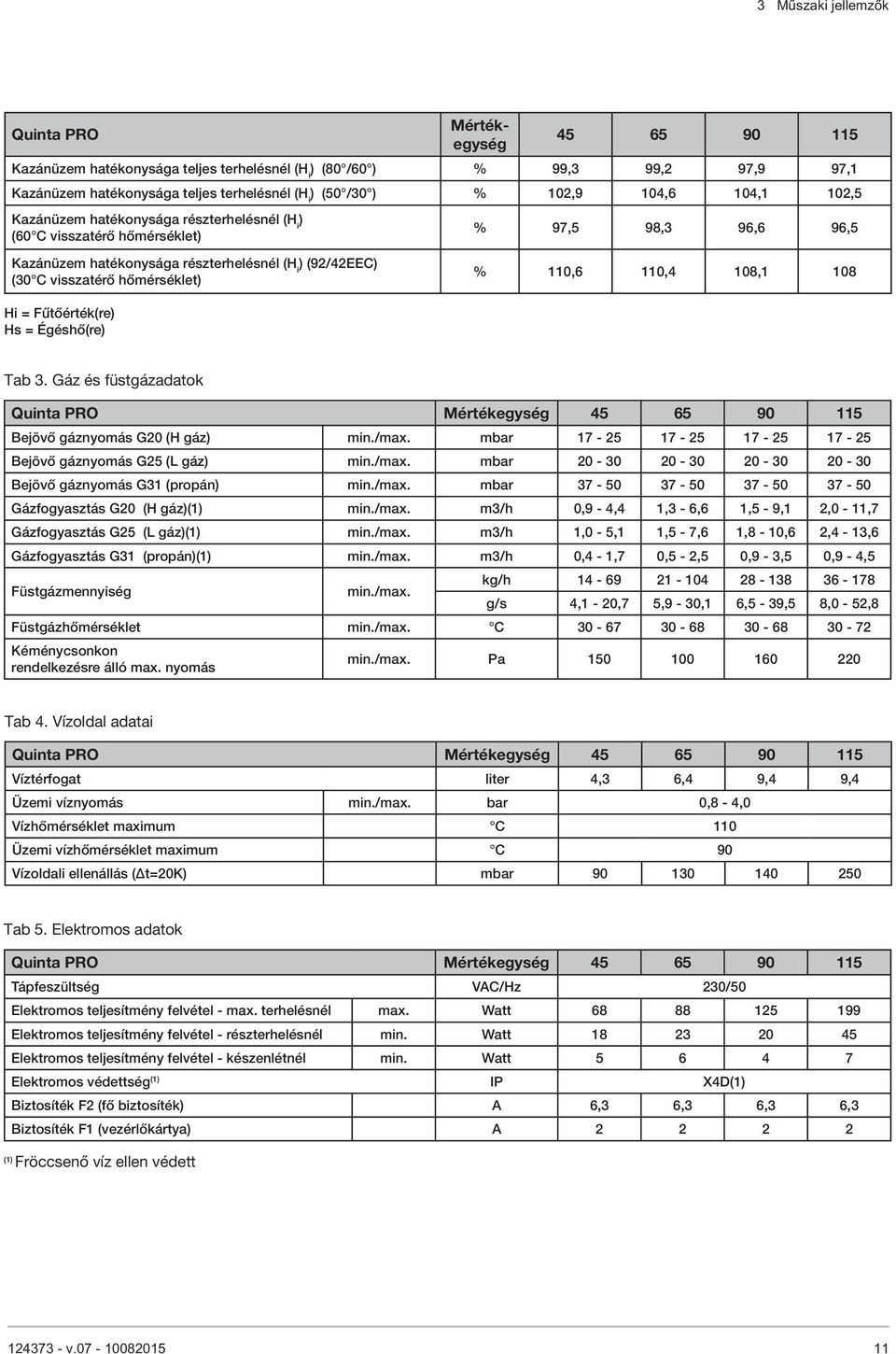

11 Quinta PRO Mértékegység Kazánüzem hatékonysága teljes terhelésnél (H i ) (80 /60 ) % 99,3 99,2 97,9 97,1 Kazánüzem hatékonysága teljes terhelésnél (H i ) (50 /30 ) % 102,9 104,6 104,1 102,5 Kazánüzem hatékonysága részterhelésnél (H i ) (60 C visszatérő hőmérséklet) % 97,5 98,3 96,6 96,5 Kazánüzem hatékonysága részterhelésnél (H i ) (92/42EEC) (30 C visszatérő hőmérséklet) % 110,6 110,4 108,1 108 Hi = Fűtőérték(re) Hs = Égéshő(re) Tab 3. Gáz és füstgázadatok Quinta PRO Mértékegység Bejövő gáznyomás G20 (H gáz) min./max. mbar Bejövő gáznyomás G25 (L gáz) min./max. mbar Bejövő gáznyomás G31 (propán) min./max. mbar Gázfogyasztás G20 (H gáz)(1) min./max. m3/h 0,9-4,4 1,3-6,6 1,5-9,1 2,0-11,7 Gázfogyasztás G25 (L gáz)(1) min./max. m3/h 1,0-5,1 1,5-7,6 1,8-10,6 2,4-13,6 Gázfogyasztás G31 (propán)(1) min./max. m3/h 0,4-1,7 0,5-2,5 0,9-3,5 0,9-4,5 Füstgázmennyiség min./max. kg/h g/s 4,1-20,7 5,9-30,1 6,5-39,5 8,0-52,8 Füstgázhőmérséklet min./max. C Kéménycsonkon rendelkezésre álló max. nyomás min./max. Pa Tab 4. Vízoldal adatai Quinta PRO Mértékegység Víztérfogat liter 4,3 6,4 9,4 9,4 Üzemi víznyomás min./max. bar 0,8-4,0 Vízhőmérséklet maximum C 110 Üzemi vízhőmérséklet maximum C 90 Vízoldali ellenállás (Δt=20K) mbar Tab 5. Elektromos adatok Quinta PRO Mértékegység Tápfeszültség VAC/Hz 230/50 Elektromos teljesítmény felvétel - max. terhelésnél max. Watt Elektromos teljesítmény felvétel - részterhelésnél min. Watt Elektromos teljesítmény felvétel - készenlétnél min. Watt Elektromos védettség (1) IP X4D(1) Biztosíték F2 (fő biztosíték) A 6,3 6,3 6,3 6,3 Biztosíték F1 (vezérlőkártya) A (1) Fröccsenő víz ellen védett

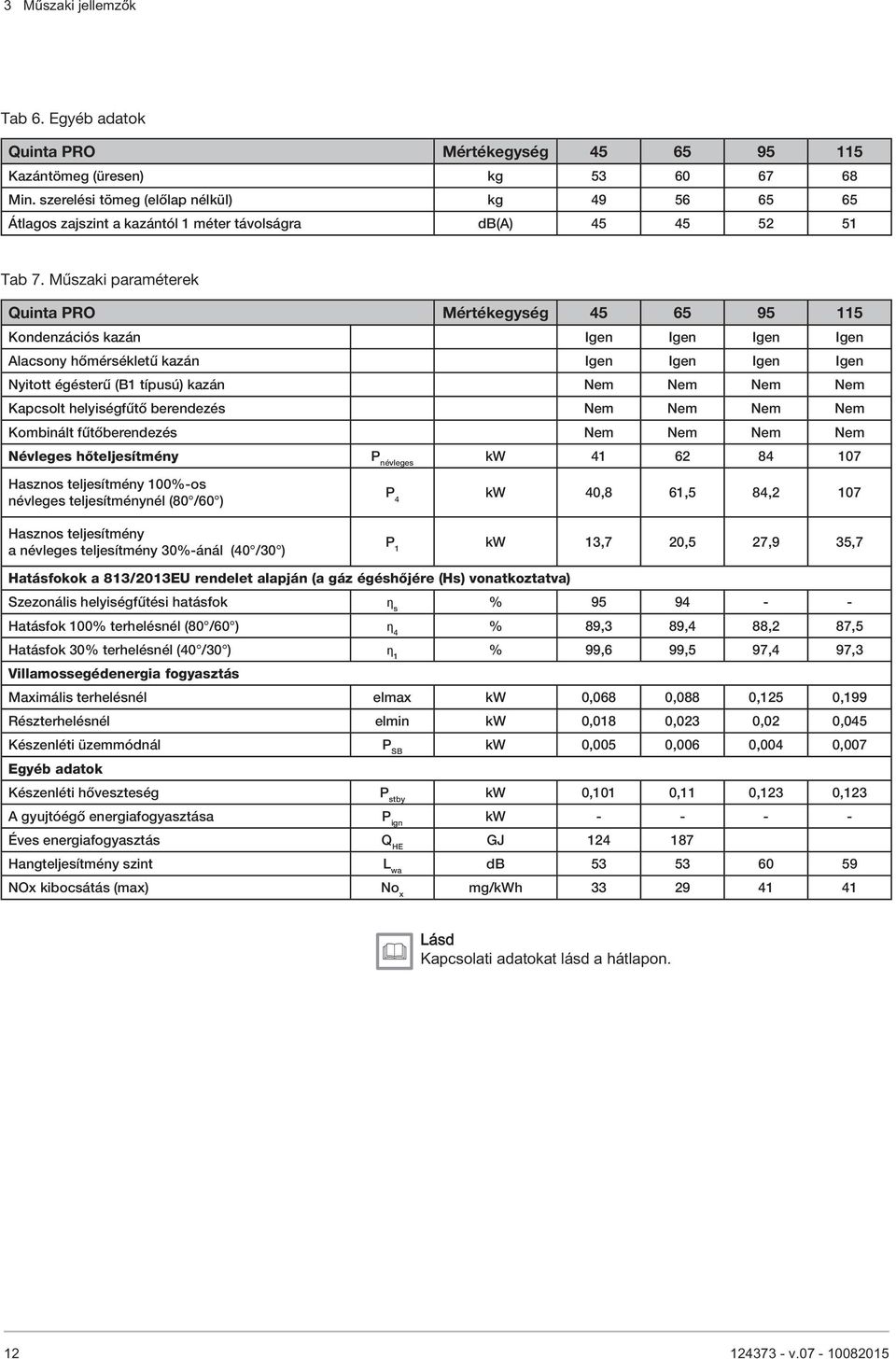

12 Tab 6. Egyéb adatok Quinta PRO Mértékegység Kazántömeg (üresen) kg Min. szerelési tömeg (előlap nélkül) kg Átlagos zajszint a kazántól 1 méter távolságra db(a) Tab 7. Műszaki paraméterek Quinta PRO Mértékegység Kondenzációs kazán Igen Igen Igen Igen Alacsony hőmérsékletű kazán Igen Igen Igen Igen Nyitott égésterű (B1 típusú) kazán Nem Nem Nem Nem Kapcsolt helyiségfűtő berendezés Nem Nem Nem Nem Kombinált fűtőberendezés Nem Nem Nem Nem Névleges hőteljesítmény P névleges kw Hasznos teljesítmény 100%-os névleges teljesítménynél (80 /60 ) Hasznos teljesítmény a névleges teljesítmény 30%-ánál (40 /30 ) P 4 kw 40,8 61,5 84,2 107 P 1 kw 13,7 20,5 27,9 35,7 Hatásfokok a 813/2013EU rendelet alapján (a gáz égéshőjére (Hs) vonatkoztatva) Szezonális helyiségfűtési hatásfok ƞ s % Hatásfok 100% terhelésnél (80 /60 ) ƞ 4 % 89,3 89,4 88,2 87,5 Hatásfok 30% terhelésnél (40 /30 ) ƞ 1 % 99,6 99,5 97,4 97,3 Villamossegédenergia fogyasztás Maximális terhelésnél elmax kw 0,068 0,088 0,125 0,199 Részterhelésnél elmin kw 0,018 0,023 0,02 0,045 Készenléti üzemmódnál P SB kw 0,005 0,006 0,004 0,007 Egyéb adatok Készenléti hőveszteség P stby kw 0,101 0,11 0,123 0,123 A gyujtóégő energiafogyasztása P ign kw Éves energiafogyasztás Q HE GJ Hangteljesítmény szint L wa db NOx kibocsátás (max) No x mg/kwh

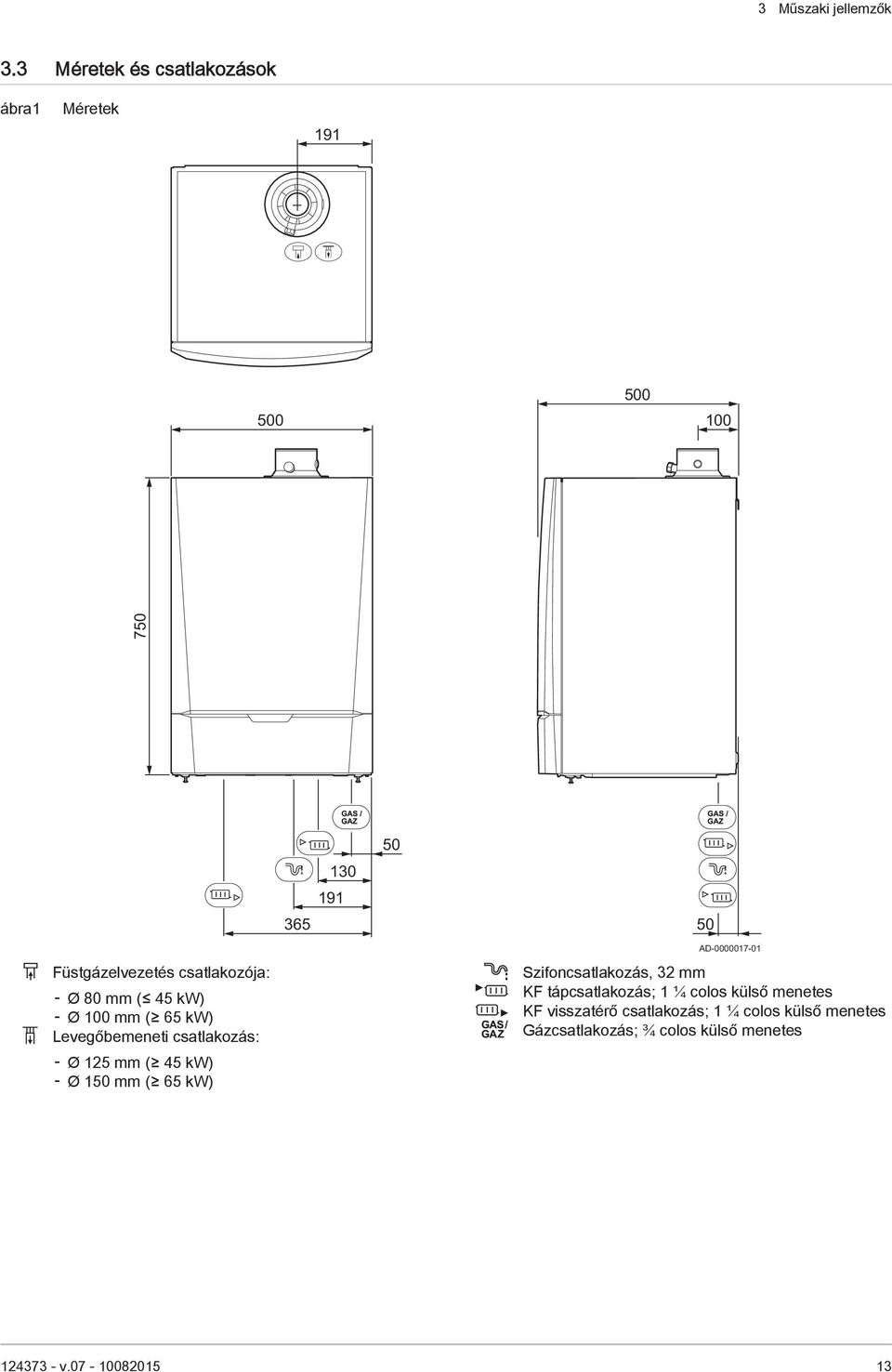

13 3 Műszaki jellemzők 3.3 Méretek és csatlakozások ábra1 Méretek AD Füstgázelvezetés csatlakozója: Ø 80 mm ( 45 kw) Ø 100 mm ( 65 kw) Levegőbemeneti csatlakozás: Ø 125 mm ( 45 kw) Ø 150 mm ( 65 kw) Szifoncsatlakozás, 32 mm KF tápcsatlakozás; 1 ¼ colos külső menetes KF visszatérő csatlakozás; 1 ¼ colos külső menetes Gázcsatlakozás; ¾ colos külső menetes v

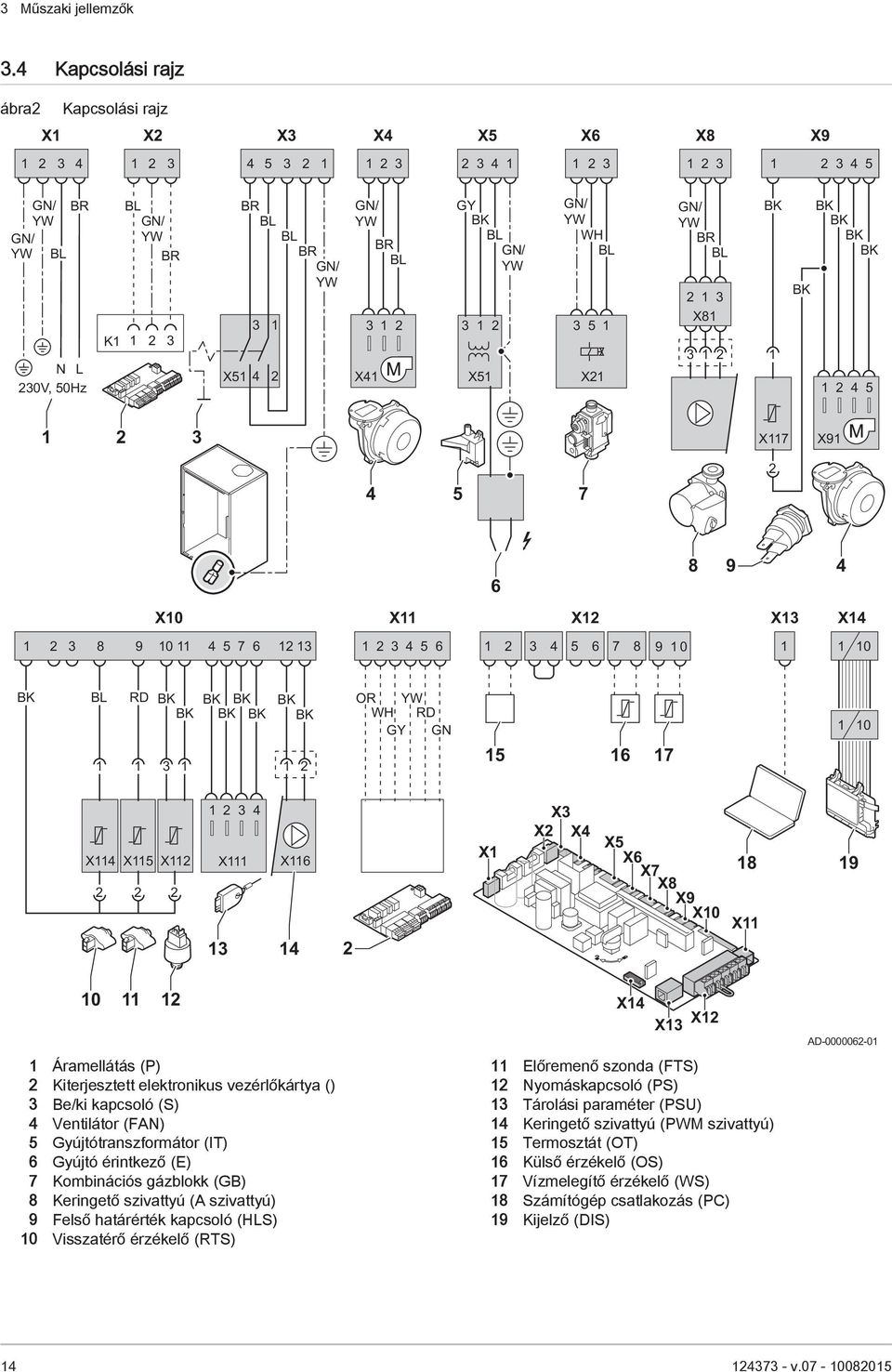

14 3 Műszaki jellemzők 3.4 Kapcsolási rajz ábra2 Kapcsolási rajz X1 X2 X3 X4 X5 X6 X8 X GN/ YW GN/ YW BL BR N L 230V, 50Hz K1 BL GN/ YW BR BR BL BL BR GN/ YW 3 1 X GN/ YW X41 BR BL GY BK BL GN/ YW X51 GN/ YW WH BL X21 GN/ YW BR BL X BK 1 BK BK BK BK BK X117 X X10 X11 X12 X13 X BK BL 1 RD 1 BK BK 3 1 BK BK BK BK BK BK 1 2 OR WH YW RD GY GN X114 2 X115 X X111 X116 X1 X3 X2 X4 X5X6 X7 X8X X10 X Áramellátás (P) 2 Kiterjesztett elektronikus vezérlőkártya () 3 Be/ki kapcsoló (S) 4 Ventilátor (FAN) 5 Gyújtótranszformátor (IT) 6 Gyújtó érintkező (E) 7 Kombinációs gázblokk (GB) 8 Keringető szivattyú (A szivattyú) 9 Felső határérték kapcsoló (HLS) 10 Visszatérő érzékelő (RTS) X14 X13 X12 11 Előremenő szonda (FTS) 12 Nyomáskapcsoló (PS) 13 Tárolási paraméter (PSU) 14 Keringető szivattyú (PWM szivattyú) 15 Termosztát (OT) 16 Külső érzékelő (OS) 17 Vízmelegítő érzékelő (WS) 18 Számítógép csatlakozás (PC) 19 Kijelző (DIS) AD v

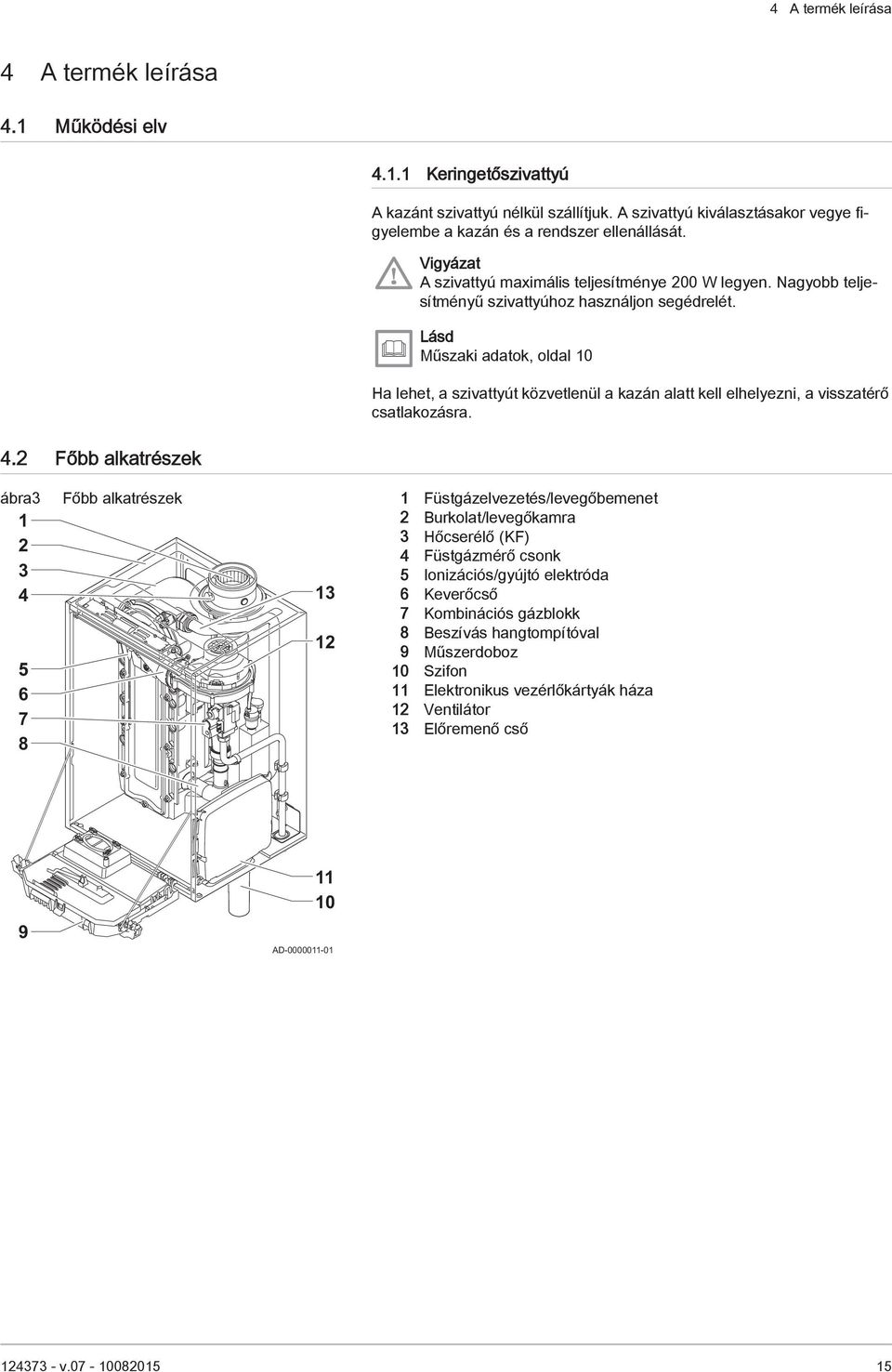

15 4 A termék leírása 4 A termék leírása 4.1 Működési elv Keringetőszivattyú A kazánt szivattyú nélkül szállítjuk. A szivattyú kiválasztásakor vegye figyelembe a kazán és a rendszer ellenállását. Vigyázat A szivattyú maximális teljesítménye 200 W legyen. Nagyobb teljesítményű szivattyúhoz használjon segédrelét. Lásd Műszaki adatok, oldal 10 Ha lehet, a szivattyút közvetlenül a kazán alatt kell elhelyezni, a visszatérő csatlakozásra. 4.2 Főbb alkatrészek ábra Főbb alkatrészek Füstgázelvezetés/levegőbemenet 2 Burkolat/levegőkamra 3 Hőcserélő (KF) 4 Füstgázmérő csonk 5 Ionizációs/gyújtó elektróda 6 Keverőcső 7 Kombinációs gázblokk 8 Beszívás hangtompítóval 9 Műszerdoboz 10 Szifon 11 Elektronikus vezérlőkártyák háza 12 Ventilátor 13 Előremenő cső AD v

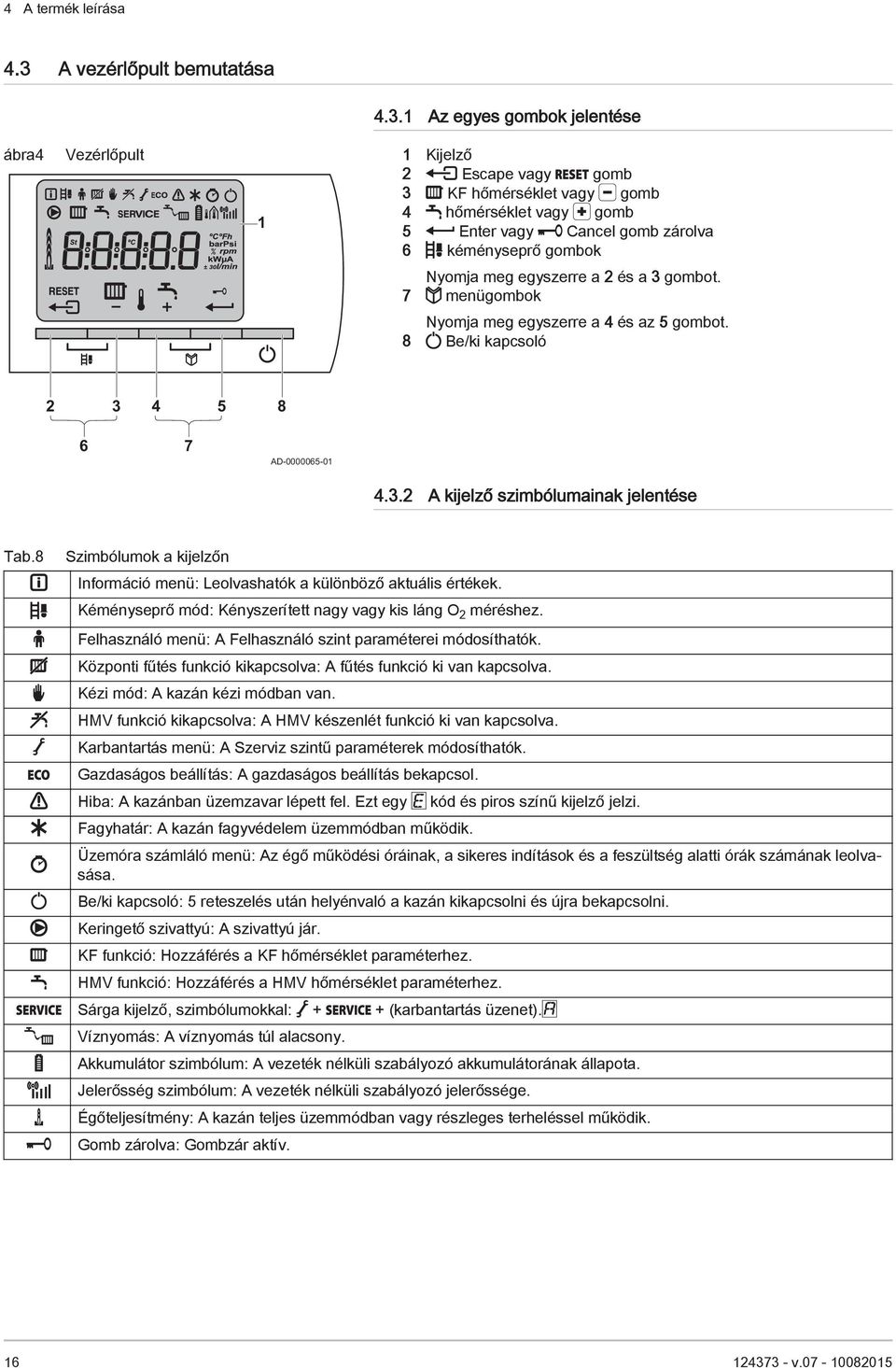

16 4 A termék leírása 4.3 A vezérlőpult bemutatása Az egyes gombok jelentése ábra4 Vezérlőpult 1 1 Kijelző 2 Escape vagy gomb 3 KF hőmérséklet vagy gomb 4 hőmérséklet vagy gomb 5 Enter vagy Cancel gomb zárolva 6 kéményseprő gombok Nyomja meg egyszerre a 2 és a 3 gombot. 7 menügombok Nyomja meg egyszerre a 4 és az 5 gombot. 8 Be/ki kapcsoló AD A kijelző szimbólumainak jelentése Tab.8 Szimbólumok a kijelzőn Információ menü: Leolvashatók a különböző aktuális értékek. Kéményseprő mód: Kényszerített nagy vagy kis láng O 2 méréshez. Felhasználó menü: A Felhasználó szint paraméterei módosíthatók. Központi fűtés funkció kikapcsolva: A fűtés funkció ki van kapcsolva. Kézi mód: A kazán kézi módban van. HMV funkció kikapcsolva: A HMV készenlét funkció ki van kapcsolva. Karbantartás menü: A Szerviz szintű paraméterek módosíthatók. Gazdaságos beállítás: A gazdaságos beállítás bekapcsol. Hiba: A kazánban üzemzavar lépett fel. Ezt egy Fagyhatár: A kazán fagyvédelem üzemmódban működik. kód és piros színű kijelző jelzi. Üzemóra számláló menü: Az égő működési óráinak, a sikeres indítások és a feszültség alatti órák számának leolvasása. Be/ki kapcsoló: 5 reteszelés után helyénvaló a kazán kikapcsolni és újra bekapcsolni. Keringető szivattyú: A szivattyú jár. KF funkció: Hozzáférés a KF hőmérséklet paraméterhez. HMV funkció: Hozzáférés a HMV hőmérséklet paraméterhez. Sárga kijelző, szimbólumokkal: + + (karbantartás üzenet). Víznyomás: A víznyomás túl alacsony. Akkumulátor szimbólum: A vezeték nélküli szabályozó akkumulátorának állapota. Jelerősség szimbólum: A vezeték nélküli szabályozó jelerőssége. Égőteljesítmény: A kazán teljes üzemmódban vagy részleges terheléssel működik. Gomb zárolva: Gombzár aktív v

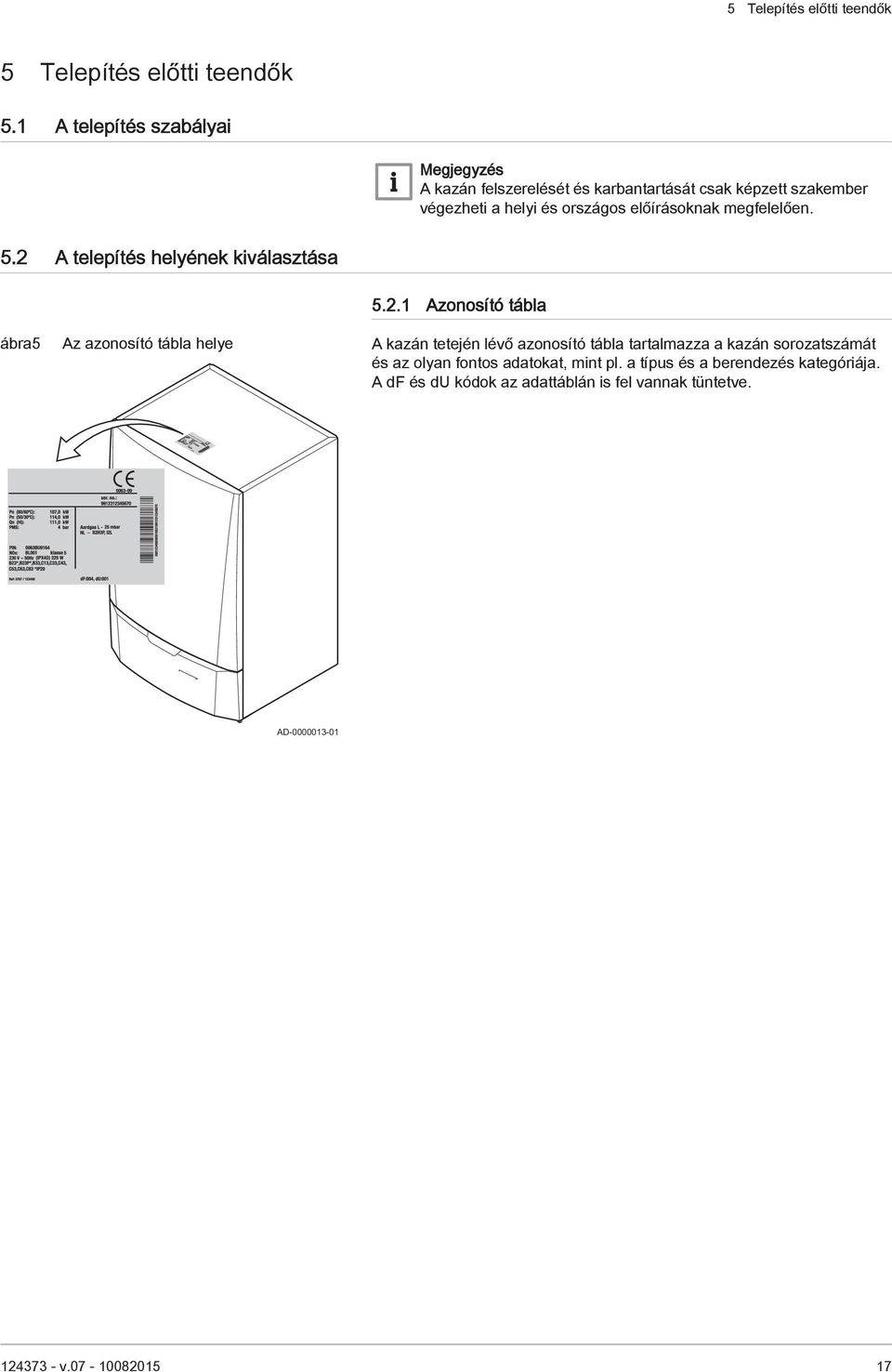

17 5 Telepítés előtti teendők 5 Telepítés előtti teendők 5.1 A telepítés szabályai Megjegyzés A kazán felszerelését és karbantartását csak képzett szakember végezheti a helyi és országos előírásoknak megfelelően. 5.2 A telepítés helyének kiválasztása ábra5 Az azonosító tábla helye Azonosító tábla A kazán tetején lévő azonosító tábla tartalmazza a kazán sorozatszámát és az olyan fontos adatokat, mint pl. a típus és a berendezés kategóriája. A df és du kódok az adattáblán is fel vannak tüntetve. AD v

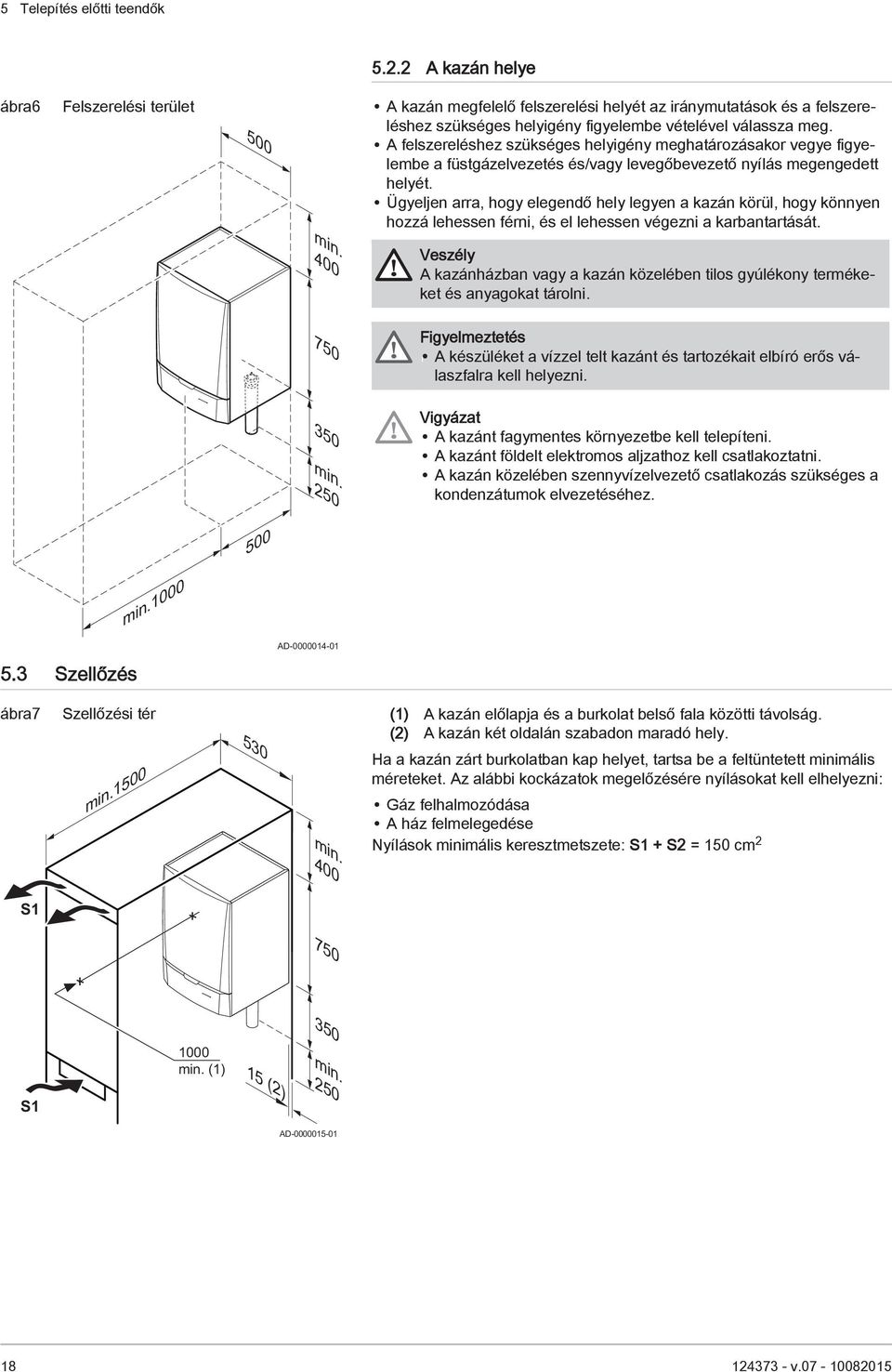

18 5 Telepítés előtti teendők A kazán helye ábra6 Felszerelési terület 500 A kazán megfelelő felszerelési helyét az iránymutatások és a felszereléshez szükséges helyigény figyelembe vételével válassza meg. A felszereléshez szükséges helyigény meghatározásakor vegye figyelembe a füstgázelvezetés és/vagy levegőbevezető nyílás megengedett helyét. Ügyeljen arra, hogy elegendő hely legyen a kazán körül, hogy könnyen hozzá lehessen férni, és el lehessen végezni a karbantartását. min min. 250 Veszély A kazánházban vagy a kazán közelében tilos gyúlékony termékeket és anyagokat tárolni. Figyelmeztetés A készüléket a vízzel telt kazánt és tartozékait elbíró erős válaszfalra kell helyezni. Vigyázat A kazánt fagymentes környezetbe kell telepíteni. A kazánt földelt elektromos aljzathoz kell csatlakoztatni. A kazán közelében szennyvízelvezető csatlakozás szükséges a kondenzátumok elvezetéséhez. min AD Szellőzés ábra7 Szellőzési tér min min. 400 (1) A kazán előlapja és a burkolat belső fala közötti távolság. (2) A kazán két oldalán szabadon maradó hely. Ha a kazán zárt burkolatban kap helyet, tartsa be a feltüntetett minimális méreteket. Az alábbi kockázatok megelőzésére nyílásokat kell elhelyezni: Gáz felhalmozódása A ház felmelegedése Nyílások minimális keresztmetszete: S1 + S2 = 150 cm 2 S S min. (1) 15 (2) min. 250 AD v

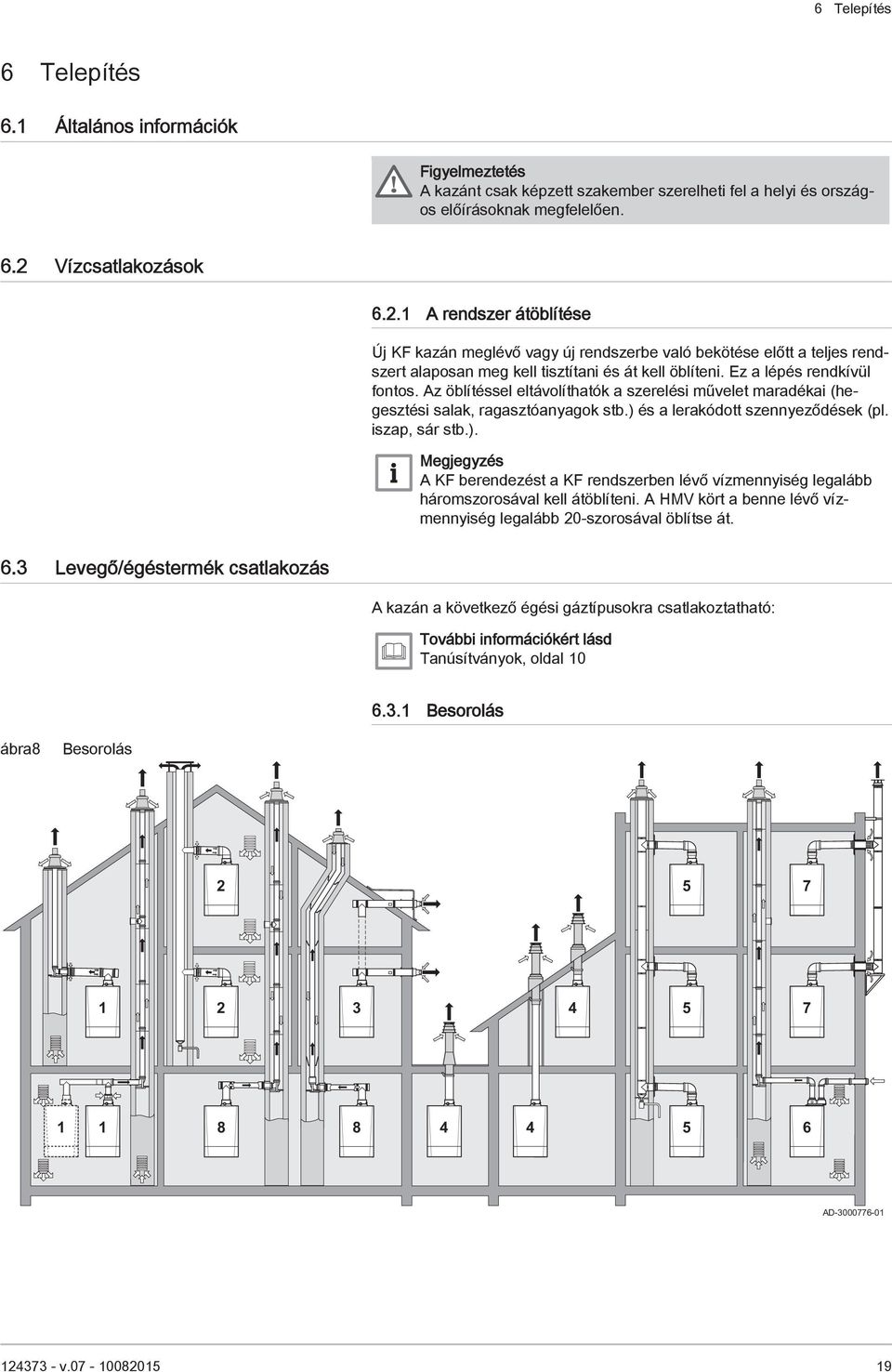

19 6 Telepítés 6 Telepítés 6.1 Általános információk Figyelmeztetés A kazánt csak képzett szakember szerelheti fel a helyi és országos előírásoknak megfelelően. 6.2 Vízcsatlakozások A rendszer átöblítése Új KF kazán meglévő vagy új rendszerbe való bekötése előtt a teljes rendszert alaposan meg kell tisztítani és át kell öblíteni. Ez a lépés rendkívül fontos. Az öblítéssel eltávolíthatók a szerelési művelet maradékai (hegesztési salak, ragasztóanyagok stb.) és a lerakódott szennyeződések (pl. iszap, sár stb.). Megjegyzés A KF berendezést a KF rendszerben lévő vízmennyiség legalább háromszorosával kell átöblíteni. A HMV kört a benne lévő vízmennyiség legalább 20-szorosával öblítse át. 6.3 Levegő/égéstermék csatlakozás A kazán a következő égési gáztípusokra csatlakoztatható: További információkért lásd Tanúsítványok, oldal Besorolás ábra8 Besorolás AD v

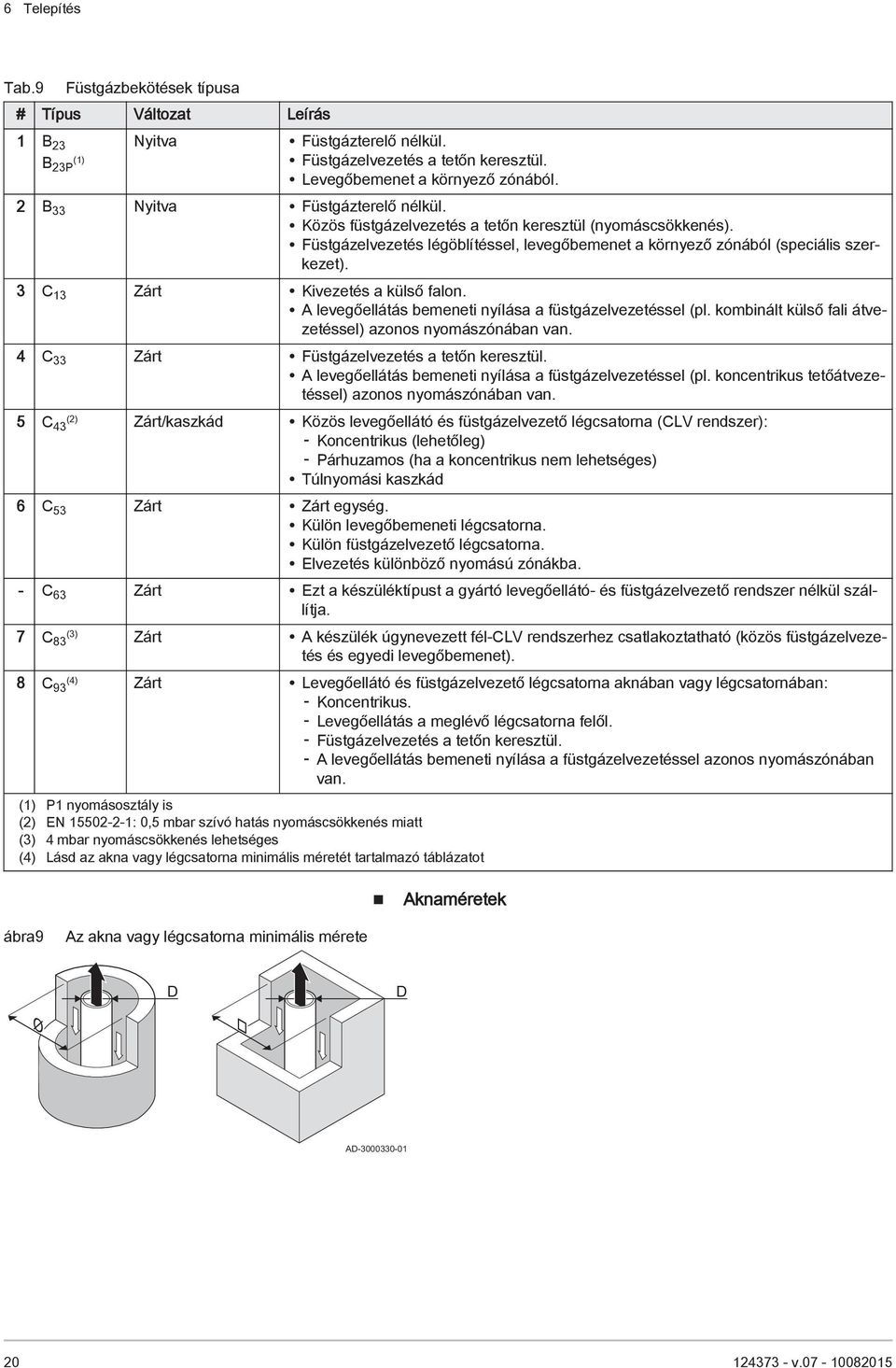

20 6 Telepítés Tab.9 Füstgázbekötések típusa # Típus Változat Leírás 1 B 23 B 23P (1) Nyitva Füstgázterelő nélkül. Füstgázelvezetés a tetőn keresztül. Levegőbemenet a környező zónából. 2 B 33 Nyitva Füstgázterelő nélkül. Közös füstgázelvezetés a tetőn keresztül (nyomáscsökkenés). Füstgázelvezetés légöblítéssel, levegőbemenet a környező zónából (speciális szerkezet). 3 C 13 Zárt Kivezetés a külső falon. A levegőellátás bemeneti nyílása a füstgázelvezetéssel (pl. kombinált külső fali átvezetéssel) azonos nyomászónában van. 4 C 33 Zárt Füstgázelvezetés a tetőn keresztül. A levegőellátás bemeneti nyílása a füstgázelvezetéssel (pl. koncentrikus tetőátvezetéssel) azonos nyomászónában van. 5 (2) C 43 Zárt/kaszkád Közös levegőellátó és füstgázelvezető légcsatorna (CLV rendszer): Koncentrikus (lehetőleg) Párhuzamos (ha a koncentrikus nem lehetséges) Túlnyomási kaszkád 6 C 53 Zárt Zárt egység. Külön levegőbemeneti légcsatorna. Külön füstgázelvezető légcsatorna. Elvezetés különböző nyomású zónákba. - C 63 Zárt Ezt a készüléktípust a gyártó levegőellátó- és füstgázelvezető rendszer nélkül szállítja. 7 (3) C 83 Zárt A készülék úgynevezett fél-clv rendszerhez csatlakoztatható (közös füstgázelvezetés és egyedi levegőbemenet). 8 (4) C 93 Zárt Levegőellátó és füstgázelvezető légcsatorna aknában vagy légcsatornában: Koncentrikus. Levegőellátás a meglévő légcsatorna felől. Füstgázelvezetés a tetőn keresztül. A levegőellátás bemeneti nyílása a füstgázelvezetéssel azonos nyomászónában van. (1) P1 nyomásosztály is (2) EN : 0,5 mbar szívó hatás nyomáscsökkenés miatt (3) 4 mbar nyomáscsökkenés lehetséges (4) Lásd az akna vagy légcsatorna minimális méretét tartalmazó táblázatot Aknaméretek ábra9 Az akna vagy légcsatorna minimális mérete Ø D D AD v

21 6 Telepítés Tab.10 Az akna vagy légcsatorna minimális mérete Típus Változat Átmérő (D) Levegőbemenet nélkül Levegőbemenettel Légcsatorna Ø légcsatorna Légcsatorna Ø légcsatorna C 93 Merev 60 mm 110 mm mm 120 mm mm 80 mm 130 mm mm 140 mm mm 100 mm 160 mm mm 170 mm mm C 93 Rugalmas 60 mm 110 mm mm 120 mm mm 80 mm 130 mm mm 145 mm mm 100 mm 160 mm mm 170 mm mm C 93 Koncentrikus 60/100 mm 120 mm mm 120 mm mm 80/125 mm 145 mm mm 145 mm mm 100/150 mm 170 mm mm 170 mm mm Kivezetések A leürítő rendszereket (tetőátvezetéssel és külső fali átvezetéssel) a következő gyártóktól kell beszerezni: Centrotherm Cox Geelen Muelink & Grol Natalini Poujoulat Ubbink Megjegyzés Ha az előírások értelmében rácsot kell felszerelni, akkor rozsdamentes acélból készült rácsot kell használni. Kazánspecifikus tető- és külső fali átvezető készletek is kaphatók. Megjegyzés További információkért forduljon munkatársainkhoz Anyag Figyelmeztetés A kapcsolási és csatlakoztatási módok a gyártótól függően változhatnak. A különböző gyártóktól származó csövek, kapcsolások és csatlakoztatási módok kombinálása nem megengedett. A felhasznált anyagoknak meg kell felelniük a vonatkozó előírásoknak és szabványoknak. Tab.11 Füstgázelvezetés csöveinek anyagai Tervezés (1) Anyag (2) Egyfalas, merev Rugalmas Vastag falas, alumínium Műanyag T120 Rozsdamentes acél Műanyag T120 Rozsdamentes acél (1) A tömítésnek a *1 nyomásosztálynak kell megfelelnie (2) CE-jelöléssel v

22 6 Telepítés Tab.12 Levegőellátó csövek anyaga Változat Egyfalas, merev Rugalmas Anyag Alumínium Műanyag Rozsdamentes acél Alumínium Műanyag Rozsdamentes acél Levegő/égéstermék vezetékének hosszúsága Megjegyzés A végleges hossz megállapításához a maximális kéményhoszszúságból ki kell vonni minden egyes alkalmazott elemet (könyököt). Lásd a csökkentési táblázatot. A kazán megfelel a táblázatban feltüntetettnél nagyobb kéményhosszaknak és átmérőknek is. További tájékoztatásért forduljon hozzánk. Az égéslevegő-ellátás és a füstgázelvezetés történhet különböző nyomású zónákban, fél-clv rendszerként (a tengerparti területeket kivéve). ábra10 Helyiség felé nyitott változat Tab.13 Maximális kéményhossz (L) helyiség felé nyitott (B23) változatnál L = Quinta Pro Átmérő 80 mm 90 mm 100 mm 110 mm 130 mm m 40 m (1)(2) 40 m (2) 40 m (2) 40 m (2) 40 m (2) m 23 m (1) 17 m 37 m (1) 26 m 40 m (1)(2) 40 m 40 m (1)(2) 40 m (2) m 21 m (1) 16 m 34 m (1) 24 m 40 m (1) 40 m 40 m (1)(2) 40 m (2) m 17 m (1) 13 m 26 m (1) 19 m 39 m (1) 38 m 40 m (1)(2) 40 m (2) AD (1) Csak 10%-os terheléscsökkenésnél lehetséges (2) További 5 x 90 -os vagy 10 x 45 -os könyök alkalmazható a maximális kéményhossz megtartásával ábra11 Helyiség felé nyitott változat, koncentrikus L = AD Tab.14 Quinta Pro Maximális kéményhossz (L) helyiség felé zárt (C13, C33) változatnál Átmérő 80/125 mm 100/150 mm m 20 m (1)(2) 20 m (4) 65 4 m 13 m (3) 18 m 20 m (3)(4) 90 4 m 12 m (3) 17 m 20 m (3)(4) m (3) 13 m 20 m (3)(4) (1) Csak 10%-os terheléscsökkenésnél lehetséges (2) További 5 x 90 -os vagy 10 x 45 -os könyök alkalmazható a maximális kéményhossz megtartásával v

23 6 Telepítés ábra12 Helyiség felé zárt változat, párhuzamos L = + AD Tab.15 Quinta Pro Maximális kéményhossz (L) helyiség felé zárt (C13, C33) változatnál Átmérő 80 mm 90 m (1) 100 mm 110 mm 130 mm m 40 m (2)(3) 40 m (7) 40 m (7) 40 m (7) 40 m (7) 65 2 m 16 m (6) 14 m 22 m (6) 20 m 40 m (6) 34 m (4) 40 m (5) 40 m (6)(7) m (6) 12 m 30 m (6) 16 m 40 m (6) 30 m (8) 40 m (9) 40 m (6)(7) m (6) 4 m 22 m (6) 12 m 34 m (6) 20 m (8) 40 m (9) 40 m (6) 40 m (7) 40 m (7) 40 m (7) (1) Levegő-/füstgázadapter 80/125 mm (2) Csak 10%-os terheléscsökkenésnél lehetséges (3) További 5 x 90 -os vagy 10 x 45 -os könyök alkalmazható a maximális kéményhossz megtartásával (4) Levegő-/füstgázadapter 100/150 mm (5) Levegő-/füstgázadapter 130/180 mm ábra13 Különböző nyomású zónák Tab.16 Maximális kéményhossz (L) a különböző nyomású zónákban (C53) Quinta Pro Átmérő (1) 80 mm 90 mm 100 mm 110 mm 130 mm L = m 40 m (2)(3) 40 m 40 m (11)(12) 40 m (12) 40 m (12) 40 m (12) 65 5 m 17 m (11) 10 m 29 m (11) 16 m 40 m (11) 34 m 40 m (11)(12) 40 m (12) m (11) - 28 m (11) 17 m 40 m (11) 37 m 40 m (11)(12) 40 m (12) AD m (11) - 22 m (11) 14 m 34 m (11) 31 m 40 m (11)(12) 40 m (12) (1) Az égéslevegő-ellátó és a füstgázelvezető rendszer közötti legnagyobb megengedett szintkülönbség 36 m (2) Csak 10%-os terheléscsökkenésnél lehetséges (3) További 5 x 90 -os vagy 10 x 45 -os könyök alkalmazható a maximális kéményhossz megtartásával Tab.17 Csőhossz-csökkentés az egyes alkalmazott elemeknél Átmérő 45 -os ív Csőhossz-csökkentés 90 -os ív 80/125 mm 1,0 m 2,0 m 100/150 mm 1,0 m 2,0 m 80/80 80 mm 1,2 m 4,0 m 90/90 90 mm 1,3 m 4,5 m 100/ mm 1,4 m 4,9 m 110/ mm 1,5 m 5,4 m 130/ mm 1,6 m 6,2 m v

24 6 Telepítés Kiegészítő útmutatások A füstgázelvezető és levegőbevezető alkatrészek felszereléséhez lásd a mindenkori alkatrész gyártójának útmutatásait. Ha a füstgázelvezető és levegőbevezető rendszerek anyagát nem az útmutatásoknak megfelelően (pl. nem szivárgásmentesen, nem megfelelően rögzítve) szereli fel, azzal veszélyes helyzeteket és személyi sérüléseket okozhat. Felszerelés után ellenőrizze legalább az összes füstgázelvezető és levegőbevezető alkatrész tömítettségét. A füstgázelvezető a kondenzáció miatt nem köthető be közvetlenül szerkezeti légcsatornába. Béléscső és/vagy levegőbemeneti csatlakozás használatakor mindig alaposan tisztítsa meg az aknákat. A béléscsatornához való hozzáférést biztosítani kell. Ha a műanyag vagy rozsdamentes acél csőszakaszból kondenzátum áramolhat vissza a füstgázelvezetés alumínium részébe, akkor ezt a kondenzátumot egy gyűjtőtartályon keresztül ki kell üríteni, mielőtt elérné az alumíniumot. Hosszabb alumínium füstgázelvezető csövek esetén kezdetben számolni kell azzal, hogy viszonylag nagy mennyiségű korrozív anyag áramolhat vissza a kivezetőcsövekből a kondenzátummal együtt. Rendszeresen tisztítsa meg a készülék szifonját, vagy szereljen fel külön kondenzátumgyűjtőt az egység fölé. A füstgázelvezető csövet megfelelő (legalább méterenként 50 mm) lejtéssel kell a kazánig vezetni, és megfelelő kondenzátumgyűjtő tartályt és elvezető rendszert kell kialakítani (legalább 1 m-rel a kazán nyílása előtt). Az íveknek 90 -nál nagyobb szögben kell elhelyezkedniük, mert csak így biztosítható a megfelelő záródás a hordgyűrűkön. Megjegyzés További információkért forduljon munkatársainkhoz. 6.4 A rendszer feltöltése Vízkezelés Számos esetben a kazánt és a központi fűtési rendszert fel lehet tölteni normál vezetékes vízzel és nincs szükség vízkezelésre. Figyelmeztetés Ne adjon vegyszert a központi fűtés vizéhez a Remeha megkérdezése nélkül. Például fagyásgátló, vízlágyító, a ph-növelő vagy - csökkentő szerek, vegyi adalékok és/vagy inhibitorok. Ilyen anyagok a kazán meghibásodását okozhatják, és károsíthatják a hőcserélőt. Megjegyzés Kezeletlen víznél a rendszer ph-értékének 7 és 9 között kell lennie, kezelt víznél 7 és 8,5 között. A rendszerben lévő víz keménységének 0,5 és 20,0 dh között kell lennie (a létrejövő összteljesítménytől függően). További információ a Vízminőség szabályozása című dokumentumban található. Mindig tartsa be a fenti dokumentáció útmutatásait v

25 6 Telepítés A szifon feltöltése ábra14 A szifon feltöltése Veszély A szifonba mindig elegendő vizet kell tölteni. Ezzel megakadályozza a füstgázok helyiségbe történő beáramlását. 1. Vegye le a szifont. 2. Töltse fel a szifont vízzel. 3. Szerelje fel a szifont. 4. Ellenőrizze, hogy a szifon szorosan tart-e a kazánon. AD A rendszer feltöltése Megjegyzés Ahhoz, hogy a víznyomás megjelenjen a kijelzőn, be kell indítani a kazánt. 1. Töltse fel a KF rendszert tiszta csapvízzel (1,5 és 2 bar közötti víznyomás ajánlott). 2. Ellenőrizze, hogy a vízcsatlakozások megfelelően tömítettek-e v

26 7 Üzembe helyezés 7 Üzembe helyezés 7.1 Gázbeállítások Átállás más gáztípusra Figyelmeztetés Csak megfelelően képesített szakember végezheti el az alábbi műveleteket. A kazán gyári beállítása G20 (H gáz) csoportba tartozó földgázzal történő működtetésre érvényes. Megjegyzés További tájékoztatásért forduljon hozzánk. Tab.18 Gyári beállítás Paraméter Leírás Beállítási tartomány Ventilátor maximális fordulatszáma (központi fűtés) Ventilátor maximális fordulatszáma (HMV) Ventilátor minimális fordulatszáma (KF + HMV) Ventilátor minimális fordulatszáma (szabályozási eltérés) G20 (H gáz) x 100 ford./perc G20 (H gáz) x 100 ford./perc G20 (H gáz) x 100 ford./perc Indítási fordulatszám Tab.19 Beállítás a G2.350 típusú gáz (Ls gáz) esetében Paraméter Leírás Ventilátor maximális fordulatszáma (központi fűtés) Ventilátor maximális fordulatszáma (HMV) Ventilátor minimális fordulatszáma (KF + HMV) Ventilátor minimális fordulatszáma (szabályozási eltérés) Indítási fordulatszám Tab.20 Beállítás a G25 típusú gáz (L gáz) esetében Paraméter Leírás Ventilátor maximális fordulatszáma (központi fűtés) Ventilátor maximális fordulatszáma (HMV) Ventilátor minimális fordulatszáma (KF + HMV) Ventilátor minimális fordulatszáma (szabályozási eltérés) Indítási fordulatszám Tab.21 Beállítás a G25.1 típusú gáz (S gáz) esetében Paraméter Leírás Ventilátor maximális fordulatszáma (központi fűtés) Ventilátor maximális fordulatszáma (HMV) Ventilátor minimális fordulatszáma (KF + HMV) Ventilátor minimális fordulatszáma (szabályozási eltérés) v

27 7 Üzembe helyezés Paraméter Leírás Indítási fordulatszám Tab.22 Beállítás a G27 típusú gáz (Lw gáz) esetében Paraméter Leírás Ventilátor maximális fordulatszáma (központi fűtés) Ventilátor maximális fordulatszáma (HMV) Ventilátor minimális fordulatszáma (KF + HMV) Ventilátor minimális fordulatszáma (szabályozási eltérés) Indítási fordulatszám Tab.23 Beállítás a G31 típusú gáz (propán) esetében Paraméter Leírás Ventilátor maximális fordulatszáma (központi fűtés) Ventilátor maximális fordulatszáma (HMV) Ventilátor minimális fordulatszáma (KF + HMV) Ventilátor minimális fordulatszáma (szabályozási eltérés) Indítási fordulatszám Tab.24 Beállítást füstgáz túlnyomás kaszkádnál Paraméter Leírás Ventilátor minimális fordulatszáma (KF + HMV) (1) 19 Ventilátor minimális fordulatszáma (szabályozási eltérés) Indítási fordulatszám (1) Használja a megfelelő gáztípus beállításait, ha a kazánt G31 (propán) gázhoz állították be A gáz/levegő arány ellenőrzése és beállítása ábra15 Füstgázmérő csonk 1. Csavarja le a sapkát a füstgázmérő csonkról. 2. Helyezze a füstgázelemző szondáját a mérési nyíláshoz. Figyelmeztetés A mérés során teljesen zárja le az érzékelő körül a nyílást. Megjegyzés A füstgázelemző pontossága minimum ±0,25% O 2 legyen. 3. Mérje meg a füstgáz O 2 arányát. Végezzen méréseket nagy és kis lángnál. AD Megjegyzés A mérések idejére az elülső burkolatot el kell távolítani v

28 7 Üzembe helyezés ábra16 Nagy láng üzemmód beállítása St ºC ºCºFh barpsi rpm kwµa ± 30l/min O 2 értékek ellenőrzése/beállítása teljes terhelésen G31 (propán) gáz esetén 1. Állítsa a kazánt nagy láng üzemmódra. Nyomja meg egyszerre a két gombot. A kijelzőn jelenik meg. Megjelenik a szimbólum. 2. Mérje meg a füstgáz O 2 arányát. 3. Hasonlítsa össze a mért értékeket a táblázatban megadott ellenőrzési értékekkel. Tab.25 O 2 értékek ellenőrzése/beállítása teljes terhelésnél G20 (H gáz) esetén Értékek teljes terhelésnél G20 (H gáz) esetén O 2 (%) Quinta Pro (1) AD Quinta Pro (1) Quinta Pro (1) Quinta Pro (1) (1) Névleges érték Tab.26 O 2 értékek ellenőrzése/beállítása teljes terhelésen G2.350 (Ls gáz) esetén Értékek teljes terhelésnél G2.350 (Ls gáz) esetén O 2 (%) Quinta Pro (1) Quinta Pro (2) Quinta Pro (2) Quinta Pro (2) (1) Névleges érték Tab.27 O 2 értékek ellenőrzése/beállítása teljes terhelésen G25 (L gáz) esetén Értékek teljes terhelésnél G25 (L gáz) esetén O 2 (%) Quinta Pro (1) Quinta Pro (3) Quinta Pro (3) Quinta Pro (3) (1) Névleges érték Tab.28 O 2 értékek ellenőrzése/beállítása teljes terhelésen G25.1 (S gáz) esetén Értékek teljes terhelésnél G25.1 (S gáz) esetén O 2 (%) Quinta Pro (1) Quinta Pro (4) Quinta Pro (4) Quinta Pro (4) (1) Névleges érték Tab.29 O 2 értékek ellenőrzése/beállítása teljes terhelésen G27 (Lw gáz) esetén Értékek teljes terhelésnél G27 (Lw gáz) esetén O 2 (%) Quinta Pro (1) v

29 7 Üzembe helyezés Értékek teljes terhelésnél G27 (Lw gáz) esetén O 2 (%) Quinta Pro (5) Quinta Pro (5) Quinta Pro (5) (1) Névleges érték Tab.30 O 2 értékek ellenőrzése/beállítása teljes terhelésen G31 (propán) esetén Értékek teljes terhelésnél G31 (propán) esetén O 2 (%) Quinta Pro (1) Quinta Pro (6) Quinta Pro (6) Quinta Pro (6) (1) Névleges érték ábra17 Az A állítócsavar helye Vigyázat Teljes terhelésnél az O 2 értékeknek alacsonyabbnak kell lenniük, mint a részterhelésre jellemző O 2 értékeknek részterhelésnél. 4. Ha a mért érték kívül esik a táblázatban megadott értékeken, korrigálja a gáz/levegő arányt. 5. Az A állítócsavarral állítsa be a O 2 arányt az alkalmazott gáztípus névleges értékére. Ennek mindig a legmagasabb és legalacsonyabb beállítási határérték között kell lennie. ábra18 A Kis láng üzemmód beállítása St ºC ºCºFh barpsi rpm kwµa ± 30l/min A AD AD O 2 értékek ellenőrzése/beállítása alacsony terhelésen 1. Állítsa a kazánt kis láng üzemmódra. Nyomja meg többször a gombot, ameddig a kijelzőn látható. 2. Mérje meg a füstgáz O 2 arányát. 3. Hasonlítsa össze a mért értékeket a táblázatban megadott ellenőrzési értékekkel. Tab.31 O 2 értékek ellenőrzése/beállítása alacsony terhelésen G20 (H gáz) esetén Értékek alacsony terhelésen G20 (H gáz) esetén O 2 (%) Quinta Pro (1) 6.2 Quinta Pro (1) 5.3 Quinta Pro (1) 5.3 Quinta Pro (1) 6.1 (1) Névleges érték v

30 7 Üzembe helyezés Tab.32 O 2 értékek ellenőrzése/beállítása alacsony terhelésen G2.350 (Ls gáz) esetén Értékek alacsony terhelésen G2.350 (Ls gáz) esetén O 2 (%) Quinta Pro (1) 5.6 Quinta Pro (2) 5.6 Quinta Pro (2) 5.6 Quinta Pro (2) - (1) Névleges érték Tab.33 O 2 értékek ellenőrzése/beállítása alacsony terhelésen G25 (L gáz) esetén Értékek alacsony terhelésen G25 (L gáz) esetén O 2 (%) Quinta Pro (1) 6.0 Quinta Pro (3) 5.1 Quinta Pro (3) 5.1 Quinta Pro (3) 4.5 (1) Névleges érték Tab.34 O 2 értékek ellenőrzése/beállítása alacsony terhelésen G25.1 (S gáz) esetén Értékek alacsony terhelésen G25.1 (S gáz) esetén O 2 (%) Quinta Pro (1) 6.2 Quinta Pro (4) 5.3 Quinta Pro (4) 5.3 Quinta Pro (4) 4.8 (1) Névleges érték Tab.35 O 2 értékek ellenőrzése/beállítása alacsony terhelésen G27 (Lw gáz) esetén Értékek alacsony terhelésen G27 (Lw gáz) esetén O 2 (%) Quinta Pro (1) 5.8 Quinta Pro (5) 4.9 Quinta Pro (5) 4.9 Quinta Pro (5) 5.1 (1) Névleges érték Tab.36 O 2 értékek ellenőrzése/beállítása alacsony terhelésen G31 (propán) esetén Értékek alacsony terhelésen G31 (propán) esetén O 2 (%) Quinta Pro (1) 5.9 Quinta Pro (6) 5.9 Quinta Pro (6) 5.9 Quinta Pro (6) 6.2 (1) Névleges érték v

31 7 Üzembe helyezés ábra19 A B állítócsavar helye B Vigyázat Kis lángnál az O 2 értékeknek magasabbnak kell lenniük, mint az O 2 értékeknek nagy lángnál. 4. Ha a mért érték kívül esik a táblázatban megadott értékeken, korrigálja a gáz/levegő arányt. 5. A B állítócsavarral állítsa be a O 2 arányt az alkalmazott gáztípus névleges értékére. Ennek mindig a legmagasabb és legalacsonyabb beállítási határérték között kell lennie. 6. Állítsa vissza a kazánt a normál üzemállapotra. B B AD v

32 8 Karbantartás 8 Karbantartás 8.1 Általános információk A kazán nem igényel sok karbantartást. Azonban a kazánt rendszeresen át kell vizsgálni és karban kell tartani. A karbantartás legmegfelelőbb időpontjának meghatározása céljából a kazán automatikus karbantartási üzenet küldő funkcióval van ellátva. A vezérlőegység határozza meg, hogy ez a karbantartási üzenet mikor jelenjen meg. A kazán használatától függően az első karbantartási üzenet legkésőbb a telepítés után 3 évvel jelenik meg. Vigyázat A karbantartási műveleteket képzett szerelővel kell elvégeztetni. Az ellenőrzés vagy karbantartás során mindig cserélje ki a leszerelt alkatrészek tömítéseit. A meghibásodott vagy elhasználódott alkatrészeiket cseréltesse ki gyári pótalkatrészekre. 8.2 Standard ellenőrzési és karbantartási műveletek Figyelmeztetés A (sűrített levegővel végzett) tisztítási munkák során mindig viseljen védőszemüveget és porálarcot. Szervizelésnél mindig végezze el a következő standard ellenőrzési és karbantartási műveleteket. Vigyázat Ellenőrizze, hogy az összes tömítés megfelelően helyezkedik-e el (akkor gáztömörek, ha teljesen belesimulnak a mindenkori horonyba). Ellenőrzés és karbantartás során az elektromos alkatrészekre nem kerülhet víz (csepegő vagy fröccsenővíz) A víznyomás ellenőrzése 1. Ellenőrizze a víznyomást. A víznyomásnak legalább 0,8 bar-nak kell lennie. Ha a víznyomás túl alacsony, a szimbólum jelenik meg. 2. Szükség esetén töltse fel fűtővízzel a központifűtés-rendszert Az ionizációs áram ellenőrzése 1. Ellenőrizze az ionizáló áramot nagy és kis lángnál. Az érték 1 perc elteltével stabil. 2. Cserélje ki az ionizációs/gyújtó elektródát, ha az érték kisebb, mint 4 µa v

33 8 Karbantartás ábra20 A füstgázelvezető és a levegőbemeneti csatlakozások ellenőrzése Füstgázelvezető és levegőbemeneti csatlakozásainak ellenőrzése 1. Ellenőrizze a füstgázelvezető és levegőbemeneti csatlakozások állapotát és tömítettségét. AD Az égés ellenőrzése Az égés a füstgázelvezető légcsatornában a O 2 arányának mérésével ellenőrizhető v

34 8 Karbantartás További információkért lásd A gáz/levegő arány ellenőrzése és beállítása, oldal 27 ábra21 Az automata légtelenítő ellenőrzése Gas/Gaz Az automata légtelenítő ellenőrzése 1. Kapcsolja ki a kazán áramellátását. 2. Zárja el a kazán alatti gázcsapot. 3. Zárja el a gáz főcsapot. 4. Lazítsa meg egy negyed fordulattal az elülső burkolaton lévő két csavart és vegye le az elülső burkolatot. 5. Billentse előre a kapcsolótáblát az oldalain lévő kapcsok megnyitásával. 6. Ellenőrizze, hogy látható-e víz az automatikus légtelenítő tömlőjében. 7. Szivárgás esetén cserélje ki a légtelenítőt. 90º AD v

35 8 Karbantartás ábra22 A szifon tisztítása A szifon tisztítása Veszély A szifonba mindig elegendő vizet kell tölteni. Ezzel megakadályozza a füstgázok helyiségbe történő beáramlását. 1. Szerelje szét a szifont, és tisztítsa meg. 2. Töltse fel a szifont vízzel. 3. Szerelje fel a szifont AD v

36 8 Karbantartás ábra23 Az égő ellenőrzése és a hőcserélő tisztítása Az égő ellenőrzése és a hőcserélő tisztítása 1. Szerelje le a venturi levegő bevezető vezetékét. 2. Lazítsa meg a gázblokkon lévő tömszelencét. 3. Húzza ki a ventilátor csatlakozóit. 4. Húzza ki a dugókat a gázblokkból. 5. Húzza ki a gyújtótranszformátorból a gyújtóelektróda csatlakozóit. 6. Szerelje le a hőcserélő elülső lapját. 7. Óvatosan emelje fel a hőcserélő elülső lapját, az égőt és a ventilátort a hőcserélőről. 8. Használja a speciális végződéssel (tartozék) ellátott porszívót a hőcserélő felső részének (tűztér) megtisztításához. 9. Szívja ki még egyszer teljesen porszívóval a végén lévő felső kefe nélkül. 10. Ellenőrizze (pl. tükörrel), hogy maradt-e látható szennyeződés. Ha igen, akkor porszívózza ki. 11. Tisztítsa meg a hőcserélő alsó részét a speciális tisztítókéssel (tartozék). 12. Az égő öntisztító, szinte egyáltalán nem igényel karbantartást: Szükség esetén sűrített levegővel óvatosan tisztítsa ki a henger alakú égőt. Ellenőrizze, hogy a szétszerelt égő fedelén nem látható-e repedés és/vagy sérülés. Ha igen, akkor cserélje ki az égőt. 13. Ellentétes sorrendben szerelje össze az egységet. Vigyázat Ne feledje visszadugni a ventilátor csatlakozódugóját. Ellenőrizze, hogy a tömítés megfelelően helyezkedik-e el a keverőkönyök és a hőcserélő között (a tömítésnek teljesen bele kell simulnia a mindenkori horonyba, hogy ne szivároghasson a gáz). 14. Nyissa meg a gázellátást, és kapcsolja be újra a kazán tápellátását AD v

37 9 Hibaelhárítás 9 Hibaelhárítás 9.1 Hibakódok Probléma esetén vegye fel a kapcsolatot a Remeha vállalattal és említse meg a kijelzett hibakódot v

38 10 Leselejtezés 10 Leselejtezés 10.1 Leszerelés/újrahasznosítás Megjegyzés A kazán leszerelését és leselejtezését csak képzett személy végezheti a helyi és országos előírásoknak megfelelően. A kazán leszereléséhez a következőképpen járjon el: 1. Kapcsolja ki a kazán áramellátását. 2. Zárja el a gázellátást. 3. Zárja el a vízellátást. 4. Ürítse le a berendezést. 5. Vegye le a szifont. 6. Szerelje le a levegőbevezető/füstgázelvezető csöveket. 7. Kösse le az összes csövet a kazánról. 8. Távolítsa el a kazánt v

39 11 Függelék 11 Függelék 11.1 ErP adatok Termék adatlap Tab.37 Termék adatlap Remeha - Quinta Pro Szezonális helyiségfűtési energiahatékonysági osztály A A - - Névleges hőteljesítmény (Prated vagy Psup) kw Szezonális helyiségfűtési hatásfok % Éves energiafogyasztás GJ Hangteljesítményszint (L WA ), beltéri db Lásd Az összeszerelésre, telepítésre és karbantartásra vonatkozó speciális előírásokat lásd: Biztonság, oldal v

40 11 Függelék Csomag adatlap ábra24 Csomag adatlap kazánokhoz, amelyen szerepel a csomag helyiségfűtési energiahatékonysága Kazán szezonális helyiségfűtési energiahatékonysága 1 I % Hőmérsékletszabályozás a hőmérséklet-szabályozók termékismertető adatlapjáról I. osztály = 1%, II. osztály = 2%, III. osztály = 1,5%, IV. osztály = 2%, V. osztály = 3%, VI. osztály = 4%, VII. osztály = 3,5%, VIII. osztály = 5% + 2 % Kiegészítő kazán a kazánok termékismertető adatlapjáról Szezonális helyiségfűtési energiahatékonyság (%- ban) 3 ( - I ) x 0,1 = ± % Napenergia részesedése a napenergia-készülékek termékismertető adatlapjáról Kollektor mérete (m²ben) Tartály térfogata (m³ben) Kollektor hatásfoka (%-ban) Tartály minősítése A* = 0,95, A = 0,91, B = 0,86, C = 0,83, D - G = 0,81 (1) 4 ( III x + IV x ) x 0,9 x ( /100) x = + (1) Ha a tartály minősítése A fölötti, használja a 0,95 értéket % Kiegészítő hőszivattyú a hőszivattyúk termékismertető adatlapjáról Szezonális helyiségfűtési energiahatékonyság (%- ban) 5 ( - I ) x II = + % Napenergia részesedése ÉS kiegészítő hőszivattyú válassza az alacsonyabb értéket ,5 x VAGY 0,5 x = - % Csomag szezonális helyiségfűtési energiahatékonysága 7 % Csomag szezonális helyiségfűtési energiahatékonysági osztálya G F E D C B A A + A ++ A +++ <30% A kazánt és a kiegészítő hőszivattyút alacsony hőmérsékletű, 35 C-os hőleadó berendezésekkel telepítették? a hőszivattyúk termékismertető adatlapjáról 7 + (50 x II ) = % A termékcsomag energiahatékonysága egy épületbe történő beépítés után nem szükségszerűen felel meg termékismertető adatlapban leírtaknak, mivel azt további tényezők befolyásolják, mint például az elosztó rendszer hővesztesége, valamint a termék méretezése az épület nagyságához és jellemzőihez viszonyítva. AD I. Az elsődleges helyiségfűtő berendezés szezonális helyiségfűtési energiahatékonyságának százalékos értéke v
