1 HU Magas hatásfokú, fali kondenzációs gázkazánok Tzerra M 2DS - 2C - 28C - 3C Üzembehelyezési és karbantartási kézikönyv

2 Tartalom 1 Bevezetés Jelmagyarázat Bevezetés A gyártó felelőssége A telepítő felelőssége A felhasználó felelőssége Kiegészítő utasítások... 2 Biztonsági előírások és ajánlások Biztonsági előírások Ajánlások... 3 Műszaki leírás Fő részek Keringető szivattyú Műszaki jellemzők Égési levegő/égéstermék csatlakozás Osztályozás + Példák Kivezetések Levegő/égéstermék vezeték hosszúsága Kiegészítő utasítások...1 Telepítés A telepítés helyének kiválasztása Azonosító tábla A kazán telepítése Szellőzés Előírások Főbb méretek Kapcsolási rajz A rendszer átöblítése A rendszer feltöltése Vízkezelés A szifon feltöltése A rendszer feltöltése

3 Tartalom Üzembe helyezés Csatlakozódoboz - Vezérlőszekrény Gáz beállítások Más gáztípusra való átállás műveletei Állítsa a kazánt nagy láng üzemmódra / Állítsa a kazánt kis sebesség üzemmódra A tüzelés ellenőrzése A levegő-gáz arány beállítása...2 Ellenőrzés és karbantartás Általános útmutatások Előírt ellenőrzési és karbantartási műveletek A víznyomás ellenőrzése A tágulási tartály ellenőrzése Az ionizációs áram ellenőrzése Vízvételi kapacitás ellenőrzése Ellenőrizze a füstgázelvezetést és a levegőellátást A tüzelés ellenőrzése Az automata légtelenítő ellenőrzése A szifon ellenőrzése Az égő ellenőrzése és a hőcserélő tisztítása Hibakeresés Hibakódok

4

5 Tzerra M 2DS - 2C - 28C - 3C 1. Bevezetés 1 Bevezetés 1.1 Jelmagyarázat Ez a használati utasítás több veszély-szintet használ, hogy felhívja a figyelmet a különleges előírásokra. Így kívánjuk biztosítani a felhasználó biztonságát, minden probléma megelőzését és garantálni a készülék megfelelő működését. VESZÉLY Olyan veszélyes helyzetet jelez, amely súlyos személyi sérülésekkel járhat. FONTOS FIGYELMEZTETÉS Olyan veszélyes helyzetet jelez, amely könnyű személyi sérülésekkel járhat. FIGYELMEZTETÉS Anyagi károk kockázatát jelzi. Fontos információt jelez. Hivatkozás más használati utasításokra vagy a használati utasítás egyéb fejezeteire. 1.2 Bevezetés A gyártó felelőssége Termékeink a különböző hatályos előírások legfontosabb követelményeinek betartásával készültek. Ezért rendelkeznek a jelöléssel a szükséges dokumentációval. Mivel termékeink minősége fontos számunkra, folyamatosan törekszünk a minőség javítására. Fenntartjuk tehát a jogot arra, hogy az ebben a dokumentumban felüntett jellemzőket bármikor módosítsuk. Gyártói felelősségünk nem terjed ki az alábbi esetekre: A készülék használatára vonatkozó előírások figyelmen kívül hagyása. A készülék karbantartásának hiánya vagy hiányos karbantartás.. A készülék beépítésére vonatkozó előírások figyelmen kívül hagyása

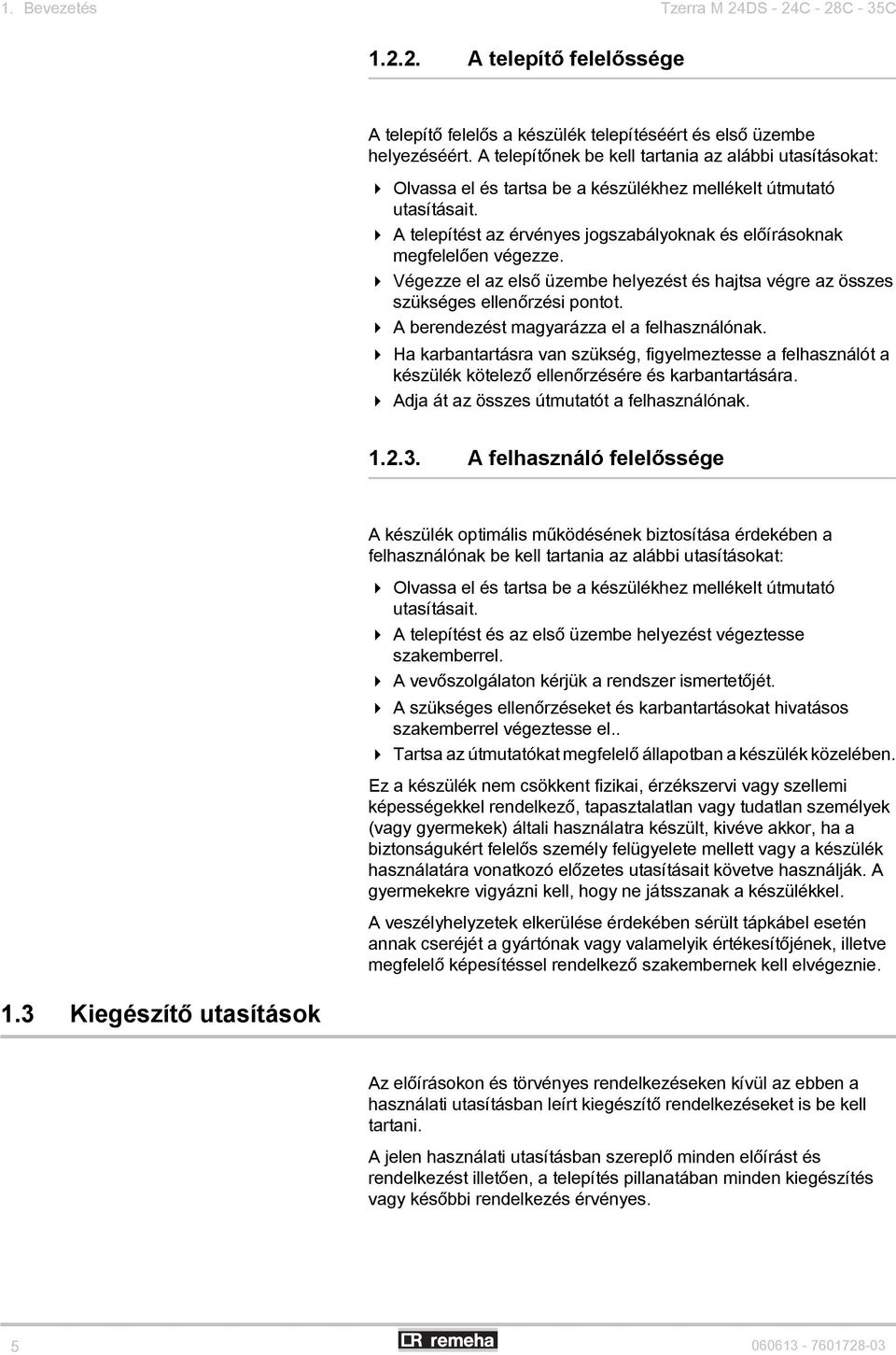

6 1. Bevezetés Tzerra M 2DS - 2C - 28C - 3C A telepítő felelőssége A telepítő felelős a készülék telepítéséért és első üzembe helyezéséért. A telepítőnek be kell tartania az alábbi utasításokat: Olvassa el és tartsa be a készülékhez mellékelt útmutató utasításait. A telepítést az érvényes jogszabályoknak és előírásoknak megfelelően végezze. Végezze el az első üzembe helyezést és hajtsa végre az összes szükséges ellenőrzési pontot. A berendezést magyarázza el a felhasználónak. Ha karbantartásra van szükség, figyelmeztesse a felhasználót a készülék kötelező ellenőrzésére és karbantartására. Adja át az összes útmutatót a felhasználónak A felhasználó felelőssége 1.3 Kiegészítő utasítások A készülék optimális működésének biztosítása érdekében a felhasználónak be kell tartania az alábbi utasításokat: Olvassa el és tartsa be a készülékhez mellékelt útmutató utasításait. A telepítést és az első üzembe helyezést végeztesse szakemberrel. A vevőszolgálaton kérjük a rendszer ismertetőjét. A szükséges ellenőrzéseket és karbantartásokat hivatásos szakemberrel végeztesse el.. Tartsa az útmutatókat megfelelő állapotban a készülék közelében. Ez a készülék nem csökkent fizikai, érzékszervi vagy szellemi képességekkel rendelkező, tapasztalatlan vagy tudatlan személyek (vagy gyermekek) általi használatra készült, kivéve akkor, ha a biztonságukért felelős személy felügyelete mellett vagy a készülék használatára vonatkozó előzetes utasításait követve használják. A gyermekekre vigyázni kell, hogy ne játsszanak a készülékkel. A veszélyhelyzetek elkerülése érdekében sérült tápkábel esetén annak cseréjét a gyártónak vagy valamelyik értékesítőjének, illetve megfelelő képesítéssel rendelkező szakembernek kell elvégeznie. Az előírásokon és törvényes rendelkezéseken kívül az ebben a használati utasításban leírt kiegészítő rendelkezéseket is be kell tartani. A jelen használati utasításban szereplő minden előírást és rendelkezést illetően, a telepítés pillanatában minden kiegészítés vagy későbbi rendelkezés érvényes

7 Tzerra M 2DS - 2C - 28C - 3C 2. Biztonsági előírások és ajánlások 2 Biztonsági előírások és ajánlások 2.1 Biztonsági előírások VESZÉLY Gázszag esetén: 1. Ne használjon nyílt lángot, ne dohányozzon, ne működtessen elektromos érintkezőket vagy kapcsolókat (csengő, világítás, motor, felvonó stb.). 2. Zárja el a gázellátást. 3. Nyissa ki az ablakokat.. Keresse meg a szivárgás helyét és haladéktalanul javítsa meg.. Ha a szivárgás a gázmérőóra előtt található, vegye fel a kapcsolatot a gázszolgáltatóval. VESZÉLY Füstgáz szivárgás esetén: 1. Kapcsolja ki a készüléket. 2. Nyissa ki az ablakokat. 3. Keresse meg a szivárgás helyét és haladéktalanul javítsa meg. 2.2 Ajánlások FONTOS FIGYELMEZTETÉS A kazán telepítését és karbantartását csak képzett szakember végezheti a helyi és nemzetközi általános előírásoknak megfelelően. A kazánon végzett munkák alatt mindig feszültségmentesítse a kazánt és zárja el a bevezető gázfőcsapot. A karbantartási vagy javítási munkák után ellenőrizze a teljes berendezést, hogy nincs-e szivárgás. Burkolati elemek FIGYELMEZTETÉS A kazánt fagymentes helyre kell telepíteni. Tartsa ezt a dokumentumot a telepítés helyének közelében

8 2. Biztonsági előírások és ajánlások Tzerra M 2DS - 2C - 28C - 3C A burkolatot csak a karbantartás és hibaelhárítás elvégzéséhez távolítsa el. Helyezze vissza a burkolatot a karbantartás és hibaelhárítás elvégzését követően. Öntapadó utasítások A készülékre felhelyezett utasításokat és figyelmeztetéseket nem szabad eltávolítani vagy lefedni és a kazán teljes élettartama alatt olvashatóknak kell maradniuk. Azonnal cserélje ki a sérült vagy olvashatatlan öntapadó utasításokat és figyelmeztetéseket. Módosítások A kazánon módosításokat csak a Remeha írásbeli engedélye után lehet végrehajtani

9 Tzerra M 2DS - 2C - 28C - 3C 3. Műszaki leírás 3 Műszaki leírás 3.1 Fő részek Füstgázelvezetés/Levegő bevezetés 2 Burkolat/levegőkamra Égéstermék ellenőrző mérőhely Gyújtó/ionizációs elektróda Füstgázelvezető cső Gáz/levegő rendszer ventilátorral, gázblokkal és automatikus égőegységgel 7 Beszívás hangtompítóval 8 Lemezes hőcserélő (HMV) (Csak a kombi típusokon) Csatlakozódoboz 10 Szifon 11 Keringető szivattyú 12 HMV váltószelep (DS verzióban is) 13 Hőcserélő (CV) 1 Tágulási tartály 1 Automatikus légtelenítő szelep T00783-A 3.2 Keringető szivattyú H (mbar) kw 2 kw 30 kw 3 kw 1 Tzerra M 2DS - 2C - 28C 2 Tzerra M 3C H A központi fűtési rendszer víznyomása Q Víz térfogatáram Műszaki jellemzők Q (l/h) R00029-A A kazánba ki/be keringetőszivattyú van építve. Kazán üzemmód Tzerra M 2DS 2C 28C 3C Bevezetés CE szonosító szám PIN 003CM3019 Térfogatáram szabályozhatósága Állítható Modulációs, Indítás/Ki (1) Gyári beállítás (2) Leszerelt előlap

10 3. Műszaki leírás Tzerra M 2DS - 2C - 28C - 3C Teljesítmény tartományok (Pn) Fűtés üzemmód (0/30 C) Teljesítmény tartományok (Pn) HMV üzemmódban Leadott hőteljesítmény (Qn) Fűtés üzemmód (Hi) Leadott hőteljesítmény (Qn) Fűtés üzemmód (Hs) Leadott hőteljesítmény (Qnw) HMV üzemmódban (Hi) Leadott hőteljesítmény (Qnw) HMV üzemmódban (Hs) kw,1-2,8,1-20,9,1-2,8 8, - 31,0 kw 2,8 (1) 20,9 (1) 20,7 (1) 31,0 (1) kw -, - 23,, - 27, 7,7-33,9 kw - 23, (1) 27, (1) 33,9 (1) kw, - 2,0, - 20,0, - 2,0 7,8-30,0 kw 2,0 (1) 20,0 (1) 20,0 (1) 30,0 (1) kw,2-2,7,2-22,2,2-2,7 8,7-33,3 kw 2,7 (1) 22,2 (1) 22,2 (1) 33,3 (1) kw -, - 2,0, - 28,2 7,8-3,9 kw - 2,0 (1) 28,2 (1) 3,9 (1) kw -,2-2,7,2-31,3 8,7-38,8 kw - 2,7 (1) 31,3 (1) 38,8 (1) Fűtés teljesítmény teljes terheléssel (Hi) (80/0 C) % 97, 97, 97, 97,2 Fűtés teljesítmény teljes terheléssel (Hi) (0/30 C) % 103,3 10, 103,3 103,3 Kazán üzemmód Tzerra M 2DS 2C 28C 3C minmax kw 7,7-29,2 Teljesítmény tartományok (Pn), - 23,, - 19,, - 23, Fűtés üzemmód (80/0 C) kw 23, (1) 19, (1) 19, (1) 29,2 (1) minmax minmax minmax minmax minmax minmax Fűtés teljesítmény részleges terheléssel (Hi) (Visszatérő víz hőmérséklet 0 C) % 97,8 97,8 97,8 98, Fűtés teljesítmény részleges terheléssel (Hi) (Visszatérő víz hőmérséklet 30 C) (92/2 EEG) % 109,2 109,2 109,2 108,8 A gázokra és füstgázokra vonatkozó adatok Készülék-kategóriák - II 2H3B/P / II 2HS3B/P Levegő/égéstermék bekötések típusai - B 23, B 23P, B 33, C 13, C 33, C 3, C 3, C 3, C 83, C 93 G20 (H-gáz) minmax mbar A gáz betáp nyomása G30/G31 (Bután/Propán) minmax mbar 30-0 Csatlakozónyomás G20 (H-gáz) mbar 20 G30/G31 (Bután/Propán) mbar 37 Gázfelhasználás G20 (H-gáz) minmax m 3 /h 0,9-2, 0,9-2, 0,9-2,98 0,83-3,8 G30/G31 (Bután/Propán) minmax m 3 /h 0,29-0,98 0,29-0,98 0,29-1,1 0,1-1,2 Füstgáz-tömegáram minmax kg/h 9, - 38,7 9, - 38,7 9, -, 13,1 -,2 Füstgázhőmérséklet minmax C Éves NOx-kibocsátás (n=1) mg/ kwh Maximális ellennyomás Pa A fűtéskör jellemzői A központi fűtési rendszer víznyomása (ΔT = 20K) mbar Víztérfogat l 1, 1, 1, 1,7 A víz üzemi nyomása min bar 0,8 (1) Gyári beállítás (2) Leszerelt előlap

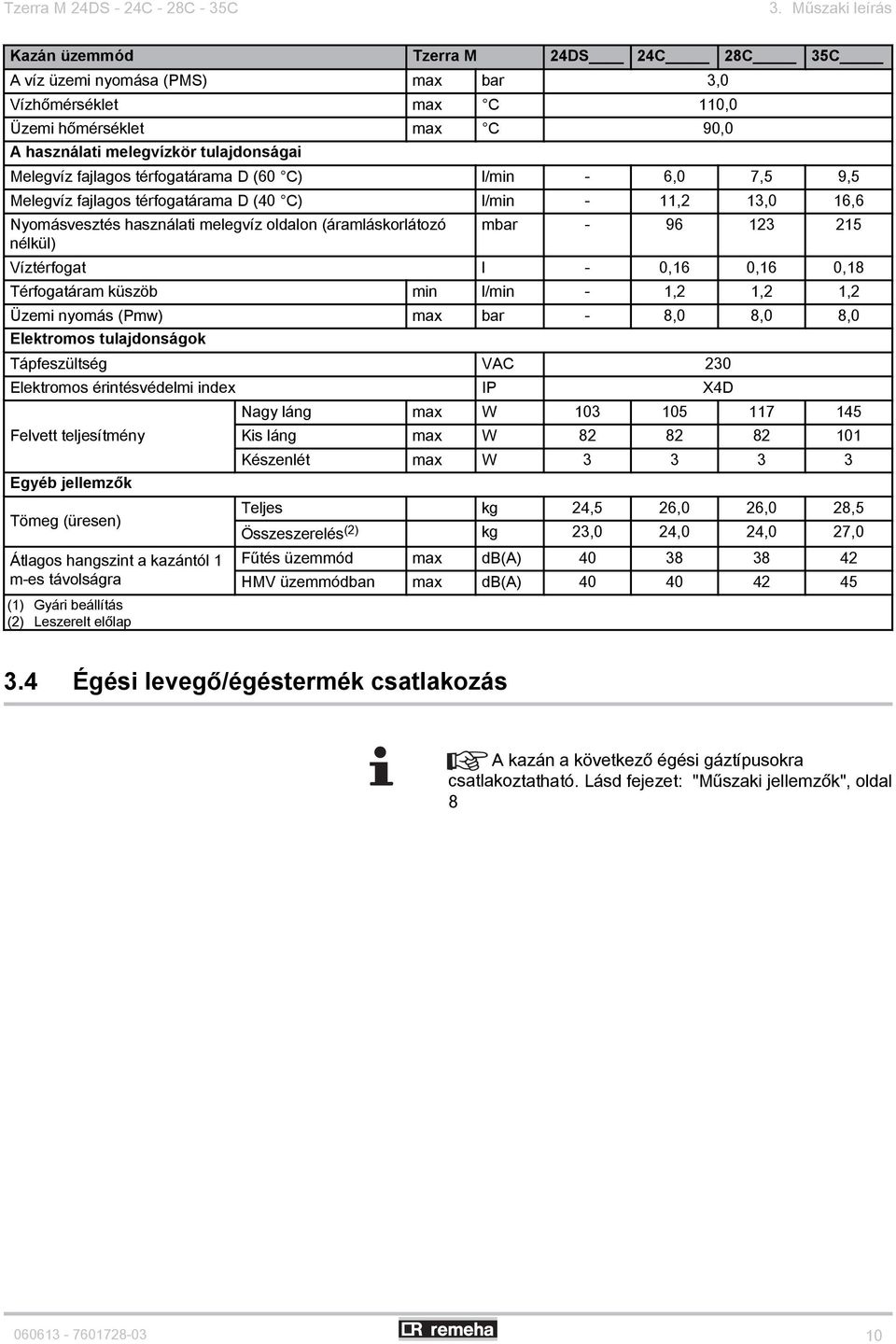

11 Tzerra M 2DS - 2C - 28C - 3C 3. Műszaki leírás Kazán üzemmód Tzerra M 2DS 2C 28C 3C A víz üzemi nyomása (PMS) max bar 3,0 Vízhőmérséklet max C 110,0 Üzemi hőmérséklet max C 90,0 A használati melegvízkör tulajdonságai Melegvíz fajlagos térfogatárama D (0 C) l/min -,0 7, 9, Melegvíz fajlagos térfogatárama D (0 C) l/min - 11,2 13,0 1, Nyomásvesztés használati melegvíz oldalon (áramláskorlátozó nélkül) mbar Víztérfogat l - 0,1 0,1 0,18 Térfogatáram küszöb min l/min - 1,2 1,2 1,2 Üzemi nyomás (Pmw) max bar - 8,0 8,0 8,0 Elektromos tulajdonságok Tápfeszültség VAC 230 Elektromos érintésvédelmi index IP XD Felvett teljesítmény Egyéb jellemzők Tömeg (üresen) Átlagos hangszint a kazántól 1 m-es távolságra (1) Gyári beállítás (2) Leszerelt előlap Nagy láng max W Kis láng max W Készenlét max W Teljes kg 2, 2,0 2,0 28, Összeszerelés (2) kg 23,0 2,0 2,0 27,0 Fűtés üzemmód max db(a) HMV üzemmódban max db(a) Égési levegő/égéstermék csatlakozás A kazán a következő égési gáztípusokra csatlakoztatható. Lásd fejezet: "Műszaki jellemzők", oldal

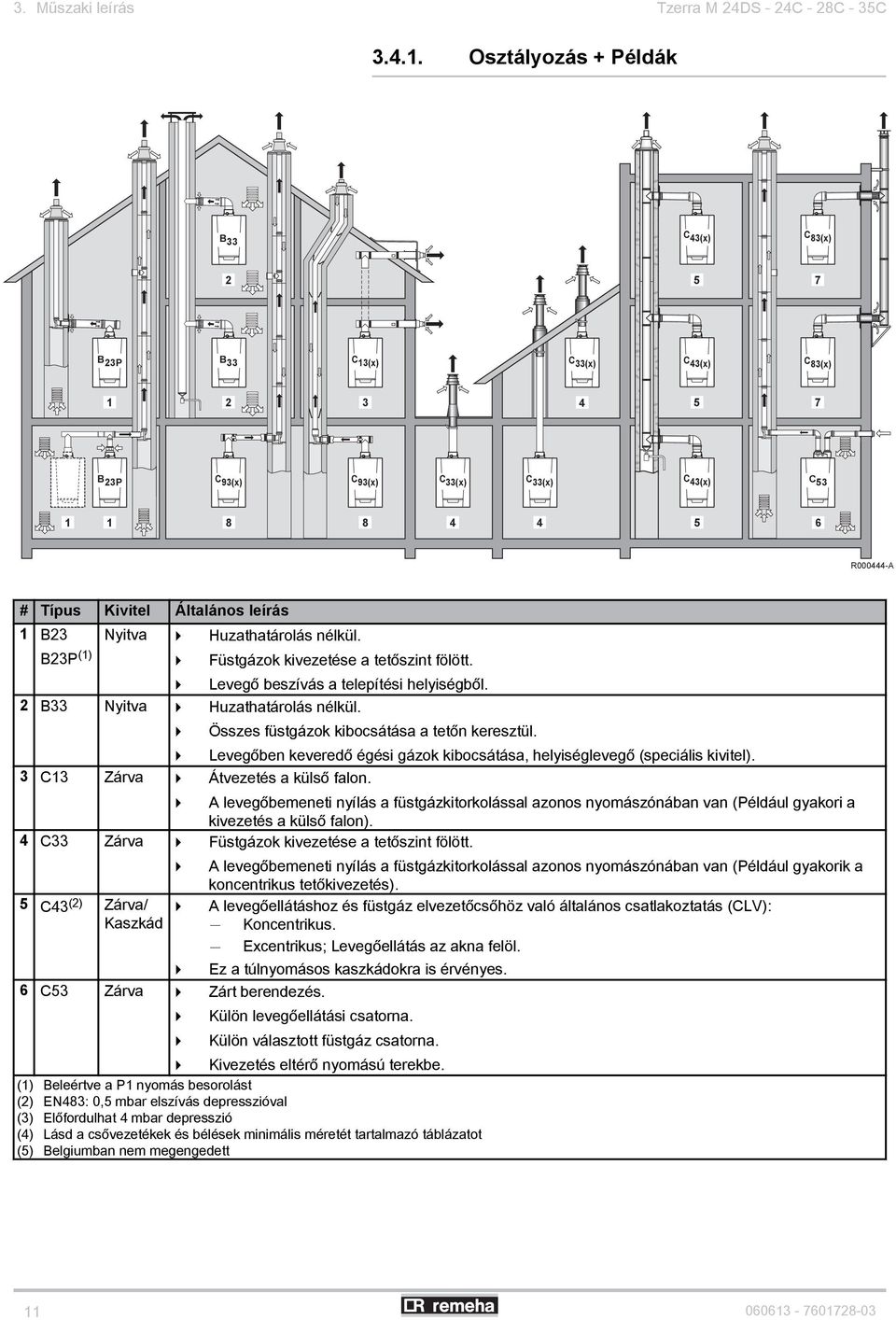

12 3. Műszaki leírás Tzerra M 2DS - 2C - 28C - 3C Osztályozás + Példák B33 C3(x) C83(x) 2 7 B23P B33 C13(x) C33(x) C3(x) C83(x) B23P C93(x) C93(x) C33(x) C33(x) C3(x) C R000-A # Típus Kivitel 1 B23 Nyitva B23P(1) 2 B33 3 C13 C33 Nyitva Zárva Zárva Általános leírás Huzathatárolás nélkül. Füstgázok kivezetése a tetőszint fölött. Levegő beszívás a telepítési helyiségből. Huzathatárolás nélkül. Összes füstgázok kibocsátása a tetőn keresztül. Levegőben keveredő égési gázok kibocsátása, helyiséglevegő (speciális kivitel). Átvezetés a külső falon. A levegőbemeneti nyílás a füstgázkitorkolással azonos nyomászónában van (Például gyakori a kivezetés a külső falon). Füstgázok kivezetése a tetőszint fölött. A levegőbemeneti nyílás a füstgázkitorkolással azonos nyomászónában van (Például gyakorik a koncentrikus tetőkivezetés). A levegőellátáshoz és füstgáz elvezetőcsőhöz való általános csatlakoztatás (CLV): Koncentrikus. Excentrikus; Levegőellátás az akna felöl. Ez a túlnyomásos kaszkádokra is érvényes. Zárt berendezés. Külön levegőellátási csatorna. Külön választott füstgáz csatorna. Kivezetés eltérő nyomású terekbe. C3(2) Zárva/ Kaszkád C3 Zárva (1) (2) (3) () () 11 Beleértve a P1 nyomás besorolást EN83: 0, mbar elszívás depresszióval Előfordulhat mbar depresszió Lásd a csővezetékek és bélések minimális méretét tartalmazó táblázatot Belgiumban nem megengedett

13 Tzerra M 2DS - 2C - 28C - 3C 3. Műszaki leírás # Típus Kivitel Általános leírás 7 C83 (3) Zárva A berendezés úgy nevezett fél-clv rendszerre csatlakoztatható (az általános égési gáz elvezetések esetében). 8 C93 () Zárva Levegőellátási és füstelvezető csatorna csővezetékben vagy bélésben: Koncentrikus. Excentrikus; Levegőellátás az akna felöl. Füstgázok kivezetése a tetőszint fölött. A levegőbemeneti nyílás a füstgázkitorkolással azonos nyomászónában van. - C3 Zárva A gyártó a berendezés ezen típusához nem mellékel tartozékot és elvezetőrendszert. () (1) Beleértve a P1 nyomás besorolást (2) EN83: 0, mbar elszívás depresszióval (3) Előfordulhat mbar depresszió () Lásd a csővezetékek és bélések minimális méretét tartalmazó táblázatot () Belgiumban nem megengedett Típus Kivitel Átmérő A csővezeték vagy bélések minimális mérete (D) Levegő bevezetés nélkül Levegő bevezetéssel Vezeték Vezeték Vezeték Vezeték C93 Merev 0 mm 110 mm 110 x 110 mm 120 mm 110 x 110 mm 80 mm 130 mm 130 x 130 mm 10 mm 130 x 130 mm 100 mm 10 mm 10 x 10 mm 170 mm 10 x 10 mm Rugalmas 0 mm 110 mm 110 x 110 mm 120 mm 110 x 110 mm 80 mm 130 mm 130 x 130 mm 1 mm 130 x 130 mm 100 mm 10 mm 10 x 10 mm 170 mm 10 x 10 mm Koncentrikus 0/100 mm 120 mm 120 x 120 mm 120 mm 120 x 120 mm 80/12 mm 1 mm 1 x 1 mm 1 mm 1 x 1 mm 100/10 mm 170 mm 170 x 170 mm 170 mm 170 x 170 mm Ø D R A Kivezetések A füstgázelvezetésnek és levegőellátásnak meg kell felelnie az EN 18-1 szabványnak. A füst gázok kivezetésére szolgáló eszköz méretezését az EN 1338 (1. és 2. rész) szerint kell elvégezni. 98 A füstgázok tetőszint fölötti nyitott kivezetése esetén a kivezető nyílását mindig el kell látni rozsdamentes madárvédő huzalráccsal. R00029-A

14 3. Műszaki leírás Tzerra M 2DS - 2C - 28C - 3C Levegő/égéstermék vezeték hosszúsága A végleges maximális hosszúságot az alábbi táblázat alapján kaphatjuk meg. A kazán megfelel a táblázatban feltüntetettnél nagyobb kéményhosszaknak és átmérőknek is. Ha további információkra van szüksége, forduljon hozzánk. L = B23 - Maximális kémény- (füstcső-) hossz a nyitott verzióhoz (L) Tzerra M 2DS 2C 28C 3C Ø 0 mm 13 m 13 m 1 m 9 m Ø 70 mm 2 m 2 m 27 m 17 m Ø 80 mm 0 m (1) 0 m (1) 0 m (1) 0 m Ø 90 mm 0 m (1) 0 m (1) 0 m (1) 0 m (1) R00013-A (1) A maximális kéményhosszúság megtartásával lehetőség van további könyökök alkalmazására (10 x vagy x 90 ) L = L = + R00032-A C13/C33 - Maximális kémény hosszúsága a zárt rendszernél (L) Tzerra M 2DS 2C 28C 3C Ø 0/100 mm 9 m 9 m 9 m m Ø 80/12 mm 20 m (1) 20 m (1) 20 m (1) 20 m (1) Ø 0-0 mm 8 m 8 m 8 m m Ø mm (2) 2 m 2 m 2 m 1 m Ø mm 0 m (1) 0 m (1) 0 m (1) 3 m Ø mm (2) 0 m (1) 0 m (1) 0 m (1) 0 m (1) A maximális kéményhosszúság megtartásával lehetőség van további könyökök alkalmazására (10 x vagy x 90 ) (2) 80/12 kombinált koax. tetőkimenettel számolva L = + R0001-A C3 - Maximális kéményhossz a különböző nyomású zónákban (L) Tzerra M 2DS 2C 28C 3C Ø 0-0 mm (1) m m 9 m m Ø mm (1) 1 m 1 m 18 m 11 m Ø mm (1) 3 m 3 m 0 m 28 m Ø mm (1) 0 m 0 m 0 m 0 m (1) Az égési levegő-ellátó és füstgaz rendszerek közötti maximális szintkülönbség 3 m Ekvivalens hosszúság táblázat Könyök Könyök 90 Ø 0/100 mm 1,0 m (1) 2,0 m (1) Ø 80/12 mm 1,0 m (1) 2,0 m (1) Ø 0 mm 0,9 m (1) 3,1 m (1) Ø 70 mm 1,1 m (1) 3, m (1) Ø 80 mm 1,2 m (1),0 m (1) Ø 90 mm 1,3 m (1), m (1) (1) Csőhossz-csökkentés

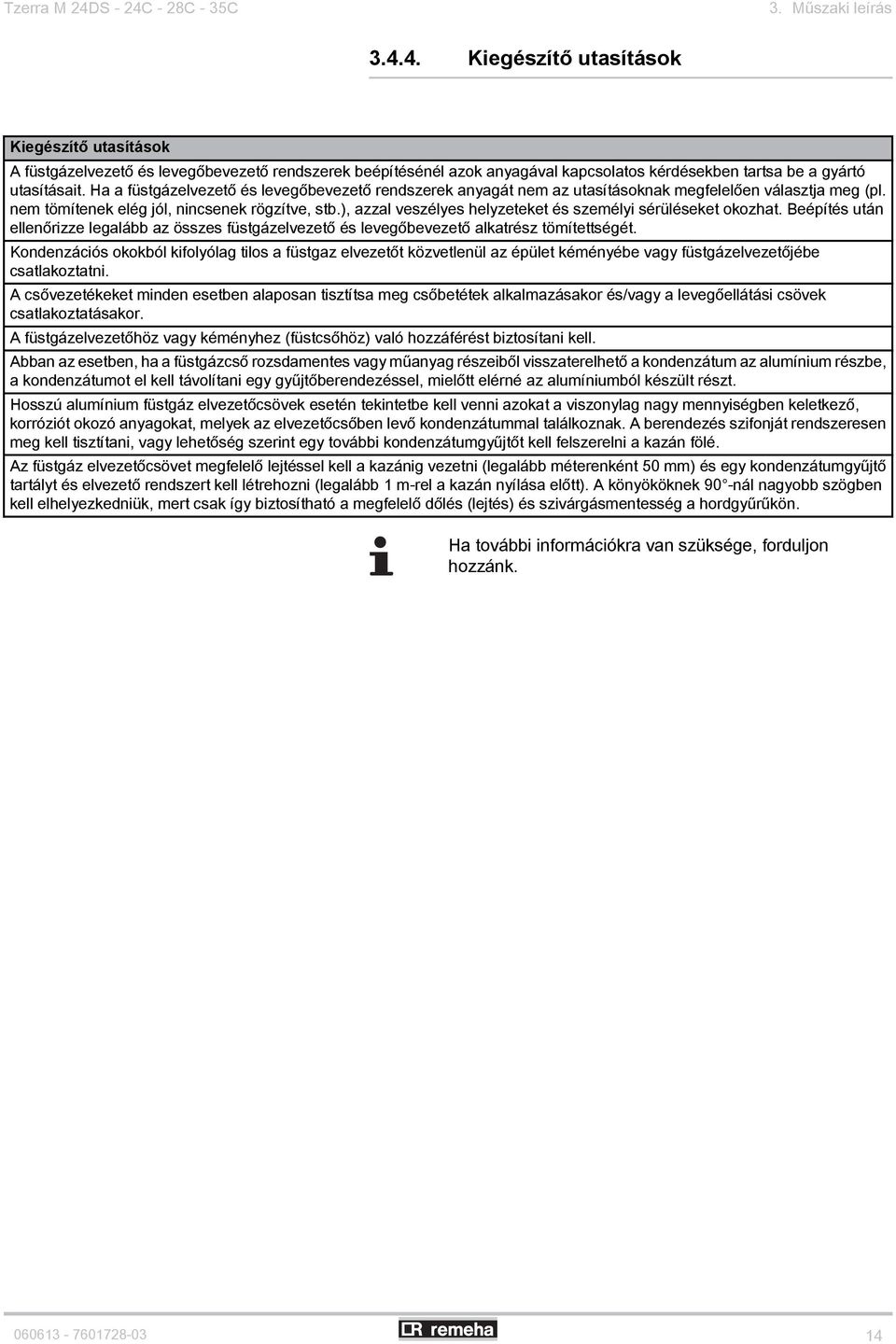

15 Tzerra M 2DS - 2C - 28C - 3C 3. Műszaki leírás 3... Kiegészítő utasítások Kiegészítő utasítások A füstgázelvezető és levegőbevezető rendszerek beépítésénél azok anyagával kapcsolatos kérdésekben tartsa be a gyártó utasításait. Ha a füstgázelvezető és levegőbevezető rendszerek anyagát nem az utasításoknak megfelelően választja meg (pl. nem tömítenek elég jól, nincsenek rögzítve, stb.), azzal veszélyes helyzeteket és személyi sérüléseket okozhat. Beépítés után ellenőrizze legalább az összes füstgázelvezető és levegőbevezető alkatrész tömítettségét. Kondenzációs okokból kifolyólag tilos a füstgaz elvezetőt közvetlenül az épület kéményébe vagy füstgázelvezetőjébe csatlakoztatni. A csővezetékeket minden esetben alaposan tisztítsa meg csőbetétek alkalmazásakor és/vagy a levegőellátási csövek csatlakoztatásakor. A füstgázelvezetőhöz vagy kéményhez (füstcsőhöz) való hozzáférést biztosítani kell. Abban az esetben, ha a füstgázcső rozsdamentes vagy műanyag részeiből visszaterelhető a kondenzátum az alumínium részbe, a kondenzátumot el kell távolítani egy gyűjtőberendezéssel, mielőtt elérné az alumíniumból készült részt. Hosszú alumínium füstgáz elvezetőcsövek esetén tekintetbe kell venni azokat a viszonylag nagy mennyiségben keletkező, korróziót okozó anyagokat, melyek az elvezetőcsőben levő kondenzátummal találkoznak. A berendezés szifonját rendszeresen meg kell tisztítani, vagy lehetőség szerint egy további kondenzátumgyűjtőt kell felszerelni a kazán fölé. Az füstgáz elvezetőcsövet megfelelő lejtéssel kell a kazánig vezetni (legalább méterenként 0 mm) és egy kondenzátumgyűjtő tartályt és elvezető rendszert kell létrehozni (legalább 1 m-rel a kazán nyílása előtt). A könyököknek 90 -nál nagyobb szögben kell elhelyezkedniük, mert csak így biztosítható a megfelelő dőlés (lejtés) és szivárgásmentesség a hordgyűrűkön. Ha további információkra van szüksége, forduljon hozzánk

16 . Telepítés Tzerra M 2DS - 2C - 28C - 3C Telepítés.1 A telepítés helyének kiválasztása FONTOS FIGYELMEZTETÉS A készülék telepítését szakembernek kell végeznie a hatályos helyi és nemzetközi előírásoknak megfelelően Azonosító tábla A kazán tetején lévő adatlap tartalmazza a kazán sorozatszámát és az olyan fontos adatokat, mint pl. a típus és a berendezés kategóriája. Az df és du kódok az adattáblán is fel vannak tüntetve. R A.1.2. A kazán telepítése A kazán beszerelésének megkezdése előtt meg kell határozni a felállítás legmegfelelőbb helyét, figyelembe véve az előírásokat és a készülék helyigényét.. A kazán helyének kiválasztásakor figyelembe kell venni a füstgáz elvezetés és az égési levegő beszívó nyílásainak engedélyezett helyzetét. Ügyeljen rá, hogy legyen kellő hely a kazán alatt a csapda és a csatlakozódoboz felszerelésére/eltávolítására. Elegendő helyet kell hagyni a kazán körül a készülék jó megközelíthetősége és a karbantartás megkönnyítése érdekében. Szerelje a kazánt lapos felületre R0002-A

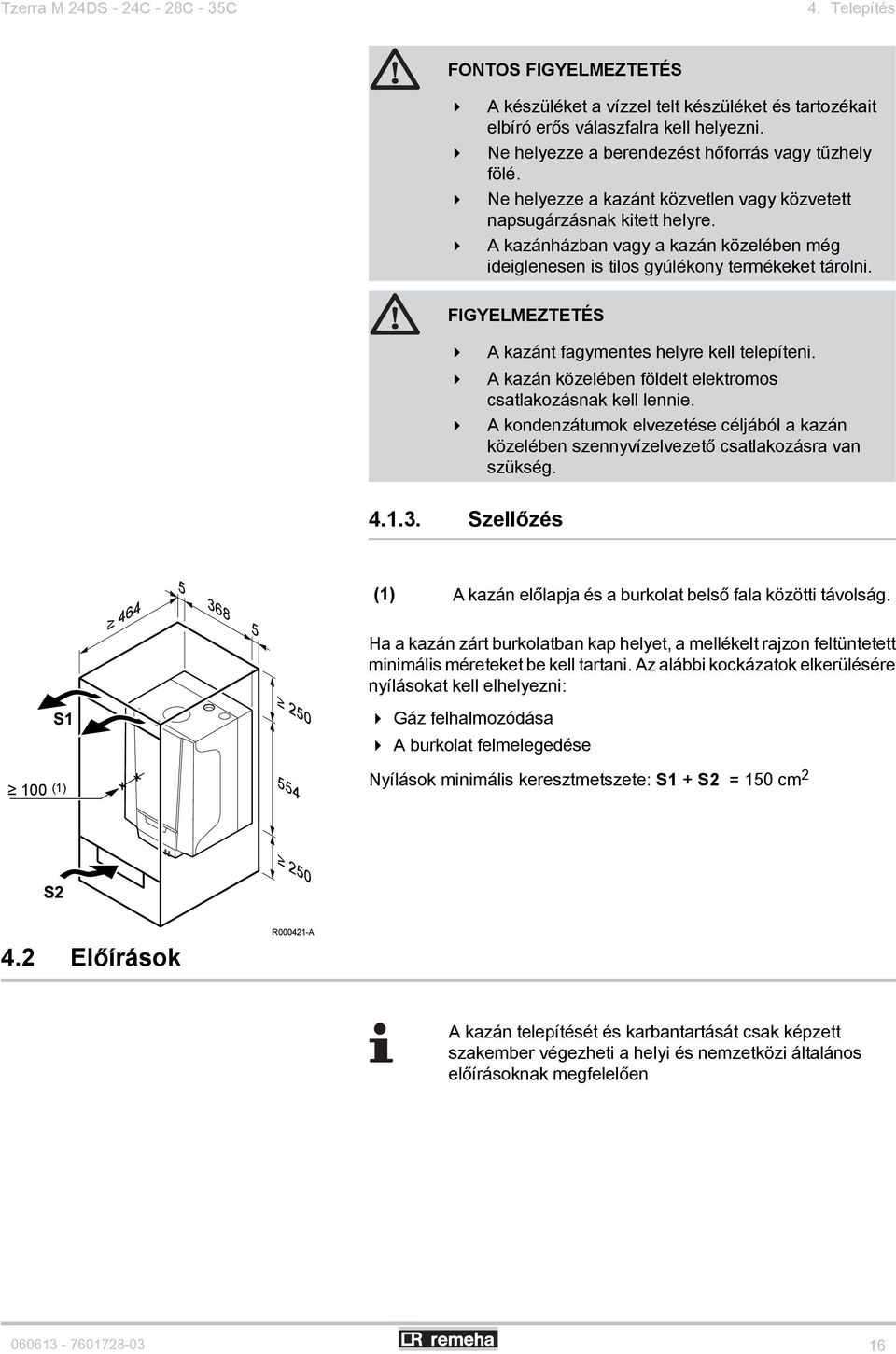

17 Tzerra M 2DS - 2C - 28C - 3C. Telepítés FONTOS FIGYELMEZTETÉS A készüléket a vízzel telt készüléket és tartozékait elbíró erős válaszfalra kell helyezni. Ne helyezze a berendezést hőforrás vagy tűzhely fölé. Ne helyezze a kazánt közvetlen vagy közvetett napsugárzásnak kitett helyre. A kazánházban vagy a kazán közelében még ideiglenesen is tilos gyúlékony termékeket tárolni. FIGYELMEZTETÉS A kazánt fagymentes helyre kell telepíteni. A kazán közelében földelt elektromos csatlakozásnak kell lennie. A kondenzátumok elvezetése céljából a kazán közelében szennyvízelvezető csatlakozásra van szükség Szellőzés 38 (1) A kazán előlapja és a burkolat belső fala közötti távolság. Ha a kazán zárt burkolatban kap helyet, a mellékelt rajzon feltüntetett minimális méreteket be kell tartani. Az alábbi kockázatok elkerülésére nyílásokat kell elhelyezni: 100 (1) 20 Gáz felhalmozódása A burkolat felmelegedése Nyílások minimális keresztmetszete: S1 + S2 = 10 cm Előírások R00021-A A kazán telepítését és karbantartását csak képzett szakember végezheti a helyi és nemzetközi általános előírásoknak megfelelően

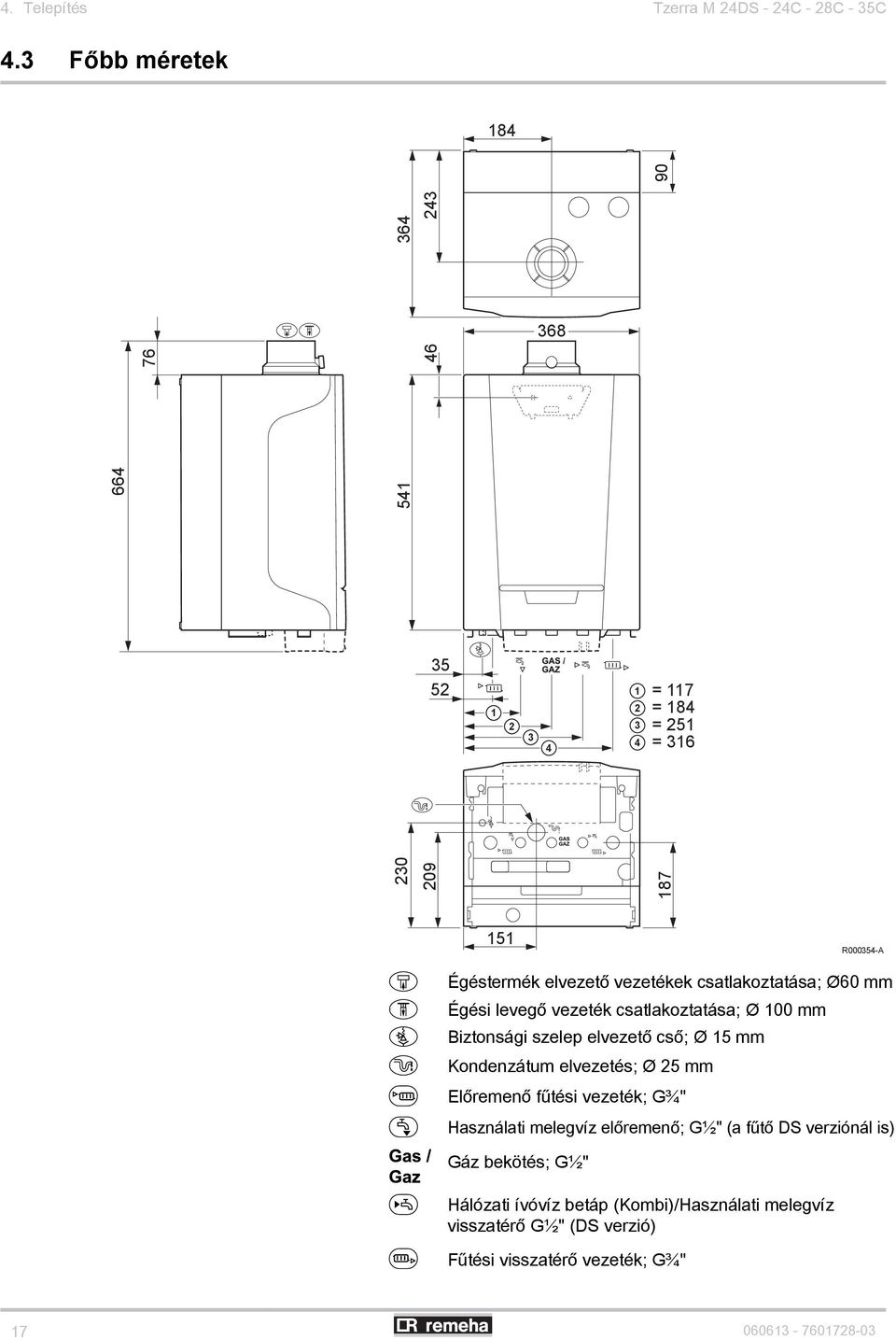

18 . Telepítés Tzerra M 2DS - 2C - 28C - 3C.3 Főbb méretek = = 18 3 = 21 = R0003-A Égéstermék elvezető vezetékek csatlakoztatása; Ø0 mm Égési levegő vezeték csatlakoztatása; Ø 100 mm Biztonsági szelep elvezető cső; Ø 1 mm Kondenzátum elvezetés; Ø 2 mm Előremenő fűtési vezeték; G¾" Használati melegvíz előremenő; G½" (a fűtő DS verziónál is) Gáz bekötés; G½" Hálózati ívóvíz betáp (Kombi)/Használati melegvíz visszatérő G½" (DS verzió) Fűtési visszatérő vezeték; G¾"

19 Tzerra M 2DS - 2C - 28C - 3C. Telepítés. Kapcsolási rajz RS232 IT MAINS PUMP 3WV PUMP SENSORS PC GN/ YW BR BL GN/ YW BK BL BR BK BL BK BK E L N MAINS PUMP P 230V, 0Hz HL FS TR TA PSU IT 3WV PUMP PWM PUMP A 3WV PWM PUMP SENSORS RS232 HMI R A RS232 Számítógép csatlakozás PUMP A Kazánszivattyú TR Visszatérő érzékelő IT Gyújtótranszformátor 3WV 3 utas váltószelep TA Előremenő érzékelő E Gyújtó/ionizációs elektróda HL Biztonsági termosztát PSU Tárolási paraméter P Áramellátás FS Áramlás érzékelő HMI Csatlakozódoboz. A rendszer átöblítése Kazánok telepítése új fűtési rendszerekbe ( hónapnál nem régebbi) Általános tisztítószerrel távolítsuk el a szennyeződéseket a fűtési rendszerből. Alaposan öblítsük át rendszert mindaddig, amíg a folyóvíz tiszta, szennyezésmentes nem lesz. Kazánok telepítése már meglévő rendszerekbe Távolítsuk el az iszapot a rendszerből. Öblítsük át a rendszert. Általános tisztítószerrel távolítsuk el a szennyeződéseket a fűtési rendszerből. Alaposan öblítsük át rendszert mindaddig, amíg a folyóvíz tiszta, szennyezésmentes nem lesz. Ellenőrizze a füstgáz elvezető és levegő bevezető csatlakozások tömítettségét

20 . Telepítés Tzerra M 2DS - 2C - 28C - 3C. A rendszer feltöltése..1. Vízkezelés Számos esetben a kazánt és a központi fűtés berendezéseit fel lehet tölteni normál vezetékes vízzel és nincs szükség vízkezelésre. FONTOS FIGYELMEZTETÉS Ne adjon vegyszert a központi fűtés vizéhez a Remeha megkérdezése nélkül. Például fagyásgátló, vízlágyító, a ph növelésére vagy csökkentésére szolgáló szerek, vegyi adalélkok illetve inhibitorok. Ezek előidézhetik a kazán meghibásodását és károsíthatják a hőcserélőt. A rendszert a központi fűtés teljes vízmennyiségének legalább háromszorosával öblítse át. A HMV kört a benne lévő vízmennyiség legalább 20-szeresével öblítse át. Kezeletlen víznél a rendszer ph értékének 7 és 9 között kell lennie, kezelt víznél 7 és 8, között. A rendszerben lévő víz keménységének 0, - 20,0 dh között kell lennie (A rendszer összteljesítményétől függően). Erről bővebbet megtudhat a vízminőségi dokumentumból. Az ebben a dokumentumban megadott előírásokat be kell tartani...2. A szifon feltöltése Töltse fel a szifont tiszta vízzel a jelzésig. ellenőrzése", oldal 28. Lásd fejezet: "A szifon..3. A rendszer feltöltése FIGYELMEZTETÉS A feltöltés előtt nyissa ki a berendezés összes radiátorát. Győződjön meg arról, hogy a kazán kikapcsolt állapotban van. T00107-B 1. Töltse fel a rendszert tiszta csapvízzel (javasolt víznyomás: 1, 2 bar). 2. Ellenőrizze a vízcsatlakozók szivárgásmentességét. 3. Kapcsolja be a kazánt

21 Tzerra M 2DS - 2C - 28C - 3C. Telepítés 1 2 Feltöltőkészülék használata az alábbiak szerint (ha használják): 1. Nyissa ki a kazán alatti központi fűtés elzárószelepeit. 2. Nyissa ki a csapot a feltöltőhurokból (A feltöltéskor levegő távozhat a rendszerből az automata légtelenítőn keresztül). 3. Ha a nyomásmérő 1, és 2 bar közötti nyomást jelez, zárja el a feltöltőkészülék csapját.. Ellenőrizze a vízcsatlakozók szivárgásmentességét.. Kapcsolja be a kazánt. C bar 0 3 R0001-B A tápfeszültség bekapcsolását követően a kazán mindig elvégez egy automatikus szellőztetési programot, mely kb. percig tart (A feltöltéskor levegő távozhat a rendszerből az automata légtelenítőn keresztül). Ha szükséges, töltse után a rendszervizet (javasolt víznyomás 1, és 2 bar között). FIGYELMEZTETÉS Kiszellőztetéskor ügyeljen rá, hogy a kazán burkolatát és elektromos alkatrészeit ne érje víz

22 . Üzembe helyezés Tzerra M 2DS - 2C - 28C - 3C Üzembe helyezés.1 Csatlakozódoboz - Vezérlőszekrény 1 A HMV előremenő hőmérsékletének forgókapcsolója 2 Fűtővíz hőmérsékletének forgókapcsolója 3 Kéményseprés gomb és Állapotjelzések T00227-D RESET gomb és be/ki jelzés A jelzések a kazán állapotával kapcsolatban nyújtanak információkat. Ezen jelzések jelentése megtalálható a kazánhoz mellékelt használati utasítás kártyán. Ha használati utasítás kártyáját a kazán telepítését vagy a kártya használatát követően a csatlakozódoboz alá kell csúsztatni..2 Gáz beállítások FONTOS FIGYELMEZTETÉS Csak megfelelően képesített szakember végezheti el az alábbi műveleteket. Ha további információkra van szüksége, forduljon hozzánk Más gáztípusra való átállás műveletei A kazánt gyárilag G20 földgázzal való működésre állították be (Hgáz). Paraméter Általános leírás Beállítási tartomány Tzerra M 2DS 2C_ 28C_ 3C_ G20 (H-gáz) (1) 7 (2) 39 (2) 39 (2) 0 (2) Ventilátor maximális átáramlása (fűtés) G2.1 (S-gáz) 7 (2) 39 (2) 39 (2) 0 (2) G30/G31 (Bután/Propán) (2) 39 (2) 39 (2) 0 (2) Ventilátor maximális átáramlása (HMV) Ventilátor minimális átáramlása (fűtés+hmv) (1) Csak akkor módosítsa a gyári beállításokat, ha valóban szükséges (2) x100 ford/perc G20 (H-gáz) (1) 7 (2) 7 (2) (2) 70 (2) G2.1 (S-gáz) 7 (2) 7 (2) (2) 70 (2) G30/G31 (Bután/Propán) (2) (2) 0 (2) 9 (2) G20 (H-gáz) (1) 11 (2) 11 (2) 11 (2) 1 (2) G2.1 (S-gáz) 11 (2) 11 (2) 11 (2) 1 (2) G30/G31 (Bután/Propán) 1 (2) 1 (2) 1 (2) 20 (2)

23 Tzerra M 2DS - 2C - 28C - 3C. Üzembe helyezés Paraméter Általános leírás Beállítási tartomány Tzerra M Ventilátor minimális átáramlása (offset) (1) Csak akkor módosítsa a gyári beállításokat, ha valóban szükséges (2) x100 ford/perc 2DS 2C_ 28C_ 3C_ G20 (H-gáz) (1) G2.1 (S-gáz) G30/G31 (Bután/Propán) Állítsa a kazánt nagy láng üzemmódra / Állítsa a kazánt kis sebesség üzemmódra 1. Csavarja le a füstcsonk mérőnyílásának dugóját. 2. Helyezze a füstgázelemző szondáját a mérési nyíláshoz. FONTOS FIGYELMEZTETÉS Ügyeljen arra, hogy jól tömítse el a szonda körüli nyílást a mérés alatt. T B 3. Tartsa lenyomva a gombot kb. 3 másodpercig. Az gomb állapotjelzése narancsszínű, és mindig rövid zöld felvillanásokat végez; A kis fordulatszámú üzemmód paraméterezett. Nyomja meg ismét 2 alkalommal a gombot. Az gomb állapotjelzése narancsszínű és 2 alkalommal mindig röviden kikapcsol; Teljes terhelés beállítva. B C A A C B A kazán kétféle gázblokkal szerelhető: A teljes terheléshez a A beállítócsavar helyzetét lásd a rajzon. Alacsony terheléshez a B beállítócsavar helyzetét lásd a rajzon. R A.2.3. A tüzelés ellenőrzése Y 1. Állítsa a kazánt nagy láng üzemmódra. ¼ Lásd fejezet: "Állítsa a kazánt nagy láng üzemmódra / Állítsa a kazánt kis sebesség üzemmódra", oldal Végezzen százalékmérést O 2 a füstgázban (Leszerelt előlap). Ábrázolja ezt az értéket az X tengelyen az ellenőrzési grafikonon a használt gáztípus esetében. Húzzon ebből a pontból egy egyenes vonalat felfelé. Tekintse meg a mintagrafikont. X= O 2 ellenőrző értékek teljes terhelés mellett (%) Y= O 2 ellenőrző értékek részleges terhelés mellett (%) 3 X 7 R00017-A 3. Állítsa a kazánt kis sebesség üzemmódra. ¼ Lásd fejezet: "Állítsa a kazánt nagy láng üzemmódra / Állítsa a kazánt kis sebesség üzemmódra", oldal 22.. Végezzen százalékmérést O 2 a füstgázban (Leszerelt előlap). Ábrázolja ezt az értéket az Y tengelyen az ellenőrzési grafikonon a használt gáztípus esetében. Húzzon egy vízszintes vonalat ebből a pontból

24 . Üzembe helyezés Tzerra M 2DS - 2C - 28C - 3C Y 3 X 7 R00097-A. Határozza meg a teljes terhelés és a minimális terhelés értékeinek metszéspontját: Tekintse meg a mintagrafikont. Ha a metszéspont a szürke ellenőrzési területen belül található, akkor a gáz/levegő arány beállítása megfelelő. Ha a metszéspont a szürke ellenőrzési területen kívül található, akkor módosítani kell a gáz/levegő arányt. Lásd fejezet: "A levegő-gáz arány beállítása", oldal 2.. A kazán normál működési állapotához a RESET (Visszaállítás) gombot röviden megnyomva térhet vissza. Ellenőrzési grafikon G20 (H-gáz) Y 3 X 7 8 R00099-A Ellenőrzési grafikon G2.1 (S-gáz) Y 3 X 7 8 R0003-A

25 Tzerra M 2DS - 2C - 28C - 3C. Üzembe helyezés Ellenőrzési grafikon G31 (Propán) 7 Y 3 X 7 8 R00000-A.2.. A levegő-gáz arány beállítása Y H L 1. Állítsa a kazánt nagy láng üzemmódra. Lásd fejezet: "Állítsa a kazánt nagy láng üzemmódra / Állítsa a kazánt kis sebesség üzemmódra", oldal Gondoskodjon a százalék O 2 beállításáról a névleges értékhez használt gáztípus esetében. Ennek mindig a legmagasabb és legalacsonyabb beállítási határérték között kell lennie. Tekintse meg a beállítási táblázatot és a beállítási grafikont. 3. Ábrázolja ezt az értéket az X tengelyen a beállítási grafikonon a használt gáztípus esetében. Húzzon ebből a pontból egy egyenes vonalat felfelé. Az a két pont, ahol ez a vonal metszi a szürke beállítási területet, a legalacsonyabb L és a legmagasabb H beállítási limitnek felel meg a O 2 beállításhoz minimális terhelés mellett. Tekintse meg a mintagrafikont. 3 X 7 R0009-A X= Értékek O 2 beállítása teljes terhelés (%) mellett Y= Érték O 2 beállítása minimális terhelés (%) mellett. Állítsa a kazánt kis sebesség üzemmódra. ¼ Lásd fejezet: "Állítsa a kazánt nagy láng üzemmódra / Állítsa a kazánt kis sebesség üzemmódra", oldal 22.. Állítsa be a legmagasabb és legalacsonyabb beállítási határérték között használt gáztípus százalékos arányát O 2 a teljes terhelési beállítás meghatározását követően. (Leszerelt előlap). Tekintse meg a beállítási grafikont a megfelelő gáztípus esetében.. A kazán normál működési állapotához a RESET (Visszaállítás) gombot röviden megnyomva térhet vissza

26 . Üzembe helyezés Tzerra M 2DS - 2C - 28C - 3C Értékek O 2 beállítása teljes terhelés (%) mellett a következőkhöz: G20 (H-gáz),a megfelelő beállítási grafikon szerint Névleges érték,3 Legmagasabb beállítási limit,8 Legalacsonyabb beállítási limit 3,8 X= Értékek O 2 beállítása teljes terhelés (%) mellett Y= Érték O 2 beállítása minimális terhelés (%) mellett Y 3 X 7 R0009-A Értékek O 2 beállítása teljes terhelés (%) mellett a következőkhöz: G2.1 (S-gáz),a megfelelő beállítási grafikon szerint Névleges érték,1 Legmagasabb beállítási limit, Legalacsonyabb beállítási limit 3, X= Értékek O 2 beállítása teljes terhelés (%) mellett Y Y= Érték O 2 beállítása minimális terhelés (%) mellett 3 X 7 R0002-A Értékek O 2 beállítása teljes terhelés (%) mellett a következőkhöz: G31 (Propán),a megfelelő beállítási grafikon szerint Névleges érték,2 Legmagasabb beállítási limit,7 Legalacsonyabb beállítási limit,7 X= Értékek O 2 beállítása teljes terhelés (%) mellett Y Y= Érték O 2 beállítása minimális terhelés (%) mellett 3 X 7 R0009-A

27 Tzerra M 2DS - 2C - 28C - 3C. Ellenőrzés és karbantartás Ellenőrzés és karbantartás.1 Általános útmutatások FONTOS FIGYELMEZTETÉS A karbantartási műveleteket szakemberrel kell elvégeztetni. Az éves felülvizsgálat kötelező. Csak eredeti cserealkatrészeket szabad felhasználni. Végeztessen kéményseprést ramonage legalább egyszer évente, vagy az országban érvényes előírásoknak megfelelően többször. Ellenőrizze az égést minden kéményseprésnél. Az standard ellenőrzési és karbantartási műveletek elvégzése évente egyszer. Végezze el szükség esetén az egyéb karbantartási műveleteket..2 Előírt ellenőrzési és karbantartási műveletek FIGYELMEZTETÉS Az ellenőrzés és karbantartás során a leszerelt alkatrészek tömítéseit mindig cserélni kell A víznyomás ellenőrzése A víznyomásnak minimum 0,8 bar-nak kell lennie. Ha szükséges, töltse után a rendszervizet (javasolt víznyomás 1, és 2 bar között). FIGYELMEZTETÉS A feltöltés előtt nyissa ki a berendezés összes radiátorát. Győződjön meg arról, hogy a kazán kikapcsolt állapotban van. T00107-B 1. Töltse fel a rendszert tiszta csapvízzel (javasolt víznyomás: 1, 2 bar). 2. Ellenőrizze a vízcsatlakozók szivárgásmentességét. 3. Kapcsolja be a kazánt

28 . Ellenőrzés és karbantartás Tzerra M 2DS - 2C - 28C - 3C Feltöltőkészülék használata az alábbiak szerint (ha használják): Nyissa ki a kazán alatti központi fűtés elzárószelepeit. 2. Nyissa ki a csapot a feltöltőhurokból (A feltöltéskor levegő távozhat a rendszerből az automata légtelenítőn keresztül). 3. Ha a nyomásmérő 1, és 2 bar közötti nyomást jelez, zárja el a feltöltőkészülék csapját.. Ellenőrizze a vízcsatlakozók szivárgásmentességét.. Kapcsolja be a kazánt. 1 3 C bar 0 R0001-B.2.2. A tágulási tartály ellenőrzése Ellenőrizze a tágulási tartályt és szükség esetén cserélje ki Az ionizációs áram ellenőrzése Ellenőrizze az ionizáló áramot nagy és kis lángnál. Az érték 1 perc elteltével stabil. Ha az érték alacsonyabb, mint 3 µa, a gyújtóelektródát cserélni kell. Az érték leolvasásához használja a Recom szervizszoftvert.2.. Vízvételi kapacitás ellenőrzése Ha a csap kapacitása jelentősen csökken (az elégtelen hőmérséklet és/vagy átáramlás miatt), tisztítsa meg hőcserélőt (a forró víz oldalán) és a HMV betétet..2.. Ellenőrizze a füstgázelvezetést és a levegőellátást. Ellenőrizze a füstgáz elvezető és levegő bevezető csatlakozások tömítettségét. R0000-A

29 Tzerra M 2DS - 2C - 28C - 3C. Ellenőrzés és karbantartás.2.. A tüzelés ellenőrzése Végezzen százalékmérést O 2 a füstgázban. Ehhez az alábbi módon kell eljárni: 1. Melegítse a kazánban lévő vizet körülbelül 70 C hőmérsékletre. 2. Csavarja le a füstcsonk mérőnyílásának dugóját. 3. Helyezze a füstgázelemző szondáját a mérési nyíláshoz.. Végezzen százalékmérést O 2 a füstgázban. Végezze el a méréseket teljes és alacsony kapacitáson. Hasonlítsa ezt össze az ellenőrző értékkel. Lásd fejezet: "A tüzelés ellenőrzése", oldal 22. T B.2.7. Az automata légtelenítő ellenőrzése 1. Ellenőrizze, hogy az automatikus légtelenítő működik-e (Ez a kazán tetejének jobb oldalán látható). 2. A légtelenítő szelep kupakkal zárható el. 3. Szivárgás esetén cserélje ki a légtelenítőt. R00030-A.2.8. A szifon ellenőrzése FIGYELMEZTETÉS Először távolítsa el a kazán elülső burkolatát, hogy lecsatlakoztathassa a szifont. 1. A szifon lecsatlakoztatásához mozdítsa el jobbra a hidroblokk alatti kart. 2. Vegye le a szifont és tisztítsa meg. 3. Helyezze vissza a szifon tömítőgyűrűjét.. A jelzésig töltse fel a szifont vízzel.. Határozottan nyomja a szifont a kazán alján lévő nyílásba. A szifonnak a helyére kell kattannia.. Ellenőrizze, hogy a szifon szilárdan felszerelve a kazán. R00031-B

30 . Ellenőrzés és karbantartás Tzerra M 2DS - 2C - 28C - 3C.2.9. Az égő ellenőrzése és a hőcserélő tisztítása FIGYELMEZTETÉS Az ellenőrzés és karbantartás során a leszerelt alkatrészek tömítéseit mindig cserélni kell Zárja el a kazán gázszelepét. Győződjön meg arról, hogy a kazán kikapcsolt állapotban van. Távolítsa el az elülső panelt. 2. Vegye le a füstgázelvezető cső bilincsét. Távolítsa el a füstgázelvezető csövet. 3. Szerelje le a venturi levegő bevezető vezetékét.. Csavarozza le a gázkeverési egység alatt található tömszelencét... Felül nyissa fel a ventilátor védőfedelét, és távolítson el minden csatlakozódugót a nyomtatott áramkörről.. Zárja be a ventilátor védőburkolatát. 7. Szerelje le a gyújtóelektródát. Ellenőrizze a gyújtóelektróda kopását. Ha szükséges, cserélje ki. 8. Oldja fel a gáz/levegő egységet a hőcserélőhöz rögzítő 2 bilincseket. 9. A gáz/levegő egység felfelé, majd előre mozdításával távolítsa el a gáz/levegő egységet. 10.Döntse meg az égőt és vegye le a hőcserélő tömítésével együtt. 11.Használja a speciális végződéssel (tartozék) ellátott porszívót a hőcserélő felső részének (tűztér) megtisztításához. 12.Szívja ki még egyszer teljesen a végződés felső keféje nélkül. 13.Ellenőrizze (egy tükör segítségével például), hogy maradt-e látható por. Ha igen, porszívózza ki. 1.Az égő nem igényel karbantartást, öntisztító. Ellenőrizze, hogy nincs-e repedés vagy egyéb sérülés a leszerelt égő felületén. Ha van, cserélje ki az égőt. 1.Szerelje be a gyújtóelektródát. 1.A visszaszerelést ellenkező sorrendben végezze. FIGYELMEZTETÉS Ne felejtse el kicserélni a gáz/levegő egység csatlakozóit a nyomtatott áramkörön. Ellenőrizze, hogy a tömítés megfelelően a helyén van-e a keverő könyök és a hőcserélő között. (A megfelelő horonyba jól behelyezett tömítés biztosítja a jó zárást). 17.Nyissa ki a gáz bevezető csapjait és állítsa vissza a kazán elektromos ellátását. T00777-B

31 Tzerra M 2DS - 2C - 28C - 3C 7. Hibakeresés 7 Hibakeresés 7.1 Hibakódok T00227-D 1 A HMV előremenő hőmérsékletének forgókapcsolója 2 Fűtővíz hőmérsékletének forgókapcsolója 3 Kéményseprés gomb és Állapotjelzések RESET gomb és be/ki jelzés A gomb állapotjelzése különféle színű és eltérő gyakoriságú villogásra képes. Ezen jelzések jelentése megtalálható a kazánhoz mellékelt használati utasítás kártyán. Hiba típusa: Kikapcsolás esetén a gomb állapotjelzése zölden villog. Hiba esetén a gomb állapotjelzése pirosan villog. 1. Jegyezze fel a kijelzett hibakódot. 2. Nyomja le 3 másodpercig a gombot. Ha a hibakód továbbra is megmarad, keresse meg a hibatáblázatban az okot és alkalmazza a megoldást. A hibakód fontos a hiba típusának megfelelő és gyors feltárásához és a Remeha esetleges műszaki segítségnyújtásához. A hibakóddal kapcsolatos további információért: Lásd a vevőszolgálati kézikönyvet

32 7. Hibakeresés Tzerra M 2DS - 2C - 28C - 3C

33 Tzerra M 2DS - 2C - 28C - 3C 7. Hibakeresés

34

35

36 NL Remeha B.V. Postbus AA Apeldoorn Tel: Fax: Internet: Szerzői jog Minden, jelen dokumentációban közzétett műszaki és technológiai információ, az ábrákat, rajzokat is beleértve cégünk tulajdonát képezi. Előzetes írásbeli jóváhagyásunk nélkül sokszorosítása és terjesztése tilos
