2 A tours terrains termékvonal PUX A földbe fektetett csöveknek számos különféle igénybevételeket kell elviselniük, beleértve a visszatöltést és a talajkorróziót is. A Saint-Gobain PAM csövek a kiváló korrózióállóságot biztosító standard cinkbevonatnak köszönhetôen, és az elôforduló legtöbb alkalmazásnak megfelelnek. Ennek ellenére, a talajkorróziót meg kell vizsgálni ahhoz, hogy megállapítható legyen, szükség van-e további védelmet biztosító speciális bevonatokra. Tous Terrains termékvonal erôsen korrozív talajtípusokhoz Annak érdekében, hogy garantáljuk a csôhálózat tartósságát, a Saint-Gobain PAM speciális bevonatok széles skáláját kínálja, DN 60-tól DN 1200-as átmérôig, olyan szélsôségesen korrozív szituációkhoz, mint: Tengeröblök alatti átvezetések Mocsaras és lápos talajok Magas sótartalmú talajvíz Szennyezett, vagy ismeretlen összetételû talajtípusok A Saint-Gobain PAM mûszaki csapata kérésre elvégzi a talaj vizsgálatát, amely során meghatározható a korrozív tulajdonság és ezen információ birtokában a lehetô legjobb védelmet tudjuk kiajánlani Önnek. A Saint-Gobain PAM minden korrozív területen építendô projekthez képes olyan csôrendszert kínálni, amely DN 600 és 1200-as mérettartományokban is képes megfelelni a feltételeknek. A PUX csövek szórt poliuretán bevonattal, az idomok pedig kívül-belül epoxy-bevonattal rendelkeznek. A DN 500-as méreteket lásd a Standard TT katalógusban. Garantált sérülésmentesség Ezen bevonatok határként viselkednek a fém és a külsô környezet között és teljesen elszigetelik az anyagot a talaj korrozív hatásaitól. A PUX csövek sérülésmentességét a szállítás során megfelelô védelem (hevederek, kupakok) garantálja. Mivel a PUX csövek minden klímának ellenállnak, ezért értékesítésük világszerte folyik. Könnyû fektetés A PUX csövek szintén rendelkeznek a duktil Saint-Gobain PAM csôtermékek könnyû fektetethetôséget biztosító tulajdonságaival. A Standard kötéseknek nincsen szükségük a helyszínen felvitt pótlólagos védelemre a kötés kialakítása után. A teljes Tous Terrains termékvonal elérhetô húzásbiztos és húzásbiztosítás nélküli változatban. 2

3 Külsô bevonatok típusai A csô- és idomválaszték védelem típusai A külsô védelem típusa A külsô védelem részletei Alkalmazási területek* STANDARD DN 60-tól DN 2000 Nem korrozív vagy Gyárilag felvitt fémes cink CSÖVEK: mérsékelten korrozív talajok Horgany + bitumenfesték IDOMOK: Bitumenfesték vagy egyenértékû EXTRA DN 60-tól 2000-ig Korrozív talajok vagy kóboráramot Polietilén fólia köpeny, CSÖVEK ÉS IDOMOK: vezetô területek a helyszínen alkalmazva Standard bevonat + PE fólia köpeny SPECIÁIS DN 60-tól 500-ig Magasan korrozív talajtípusok Gyárilag felvitt, vastag, CSÖVEK: extrudált polietilén* Erôsen szennyezô iparterületek szerves bevonat IDOMOK: epoxy por DN 600-tól DN 1200 CSÖVEK: szórt poliuretán IDOMOK: epoxy por DN 1400-tôl DN 2000: Kérjük lépjen velünk kapcsolatba * A Saint-Gobain PAM kérésre talajvizsgálatokat végez, a talaj tulajdonságainak megállapítása érdekében * ásd Standard TT DN 60-tól 500 katalógus A Poliuretán bevonat tulajdonságai Vegyileg ellenálló a legkorrozívabb talajtípusokkal szemben is. A csövek és idomok bevonattal vannak ellátva, és nincsen szükség további, helyszínen alkalmazott kötésvédelemre (húzásbiztosítás nélküli kötések esetében). Jó mechanikai ellenállás, minimalizálja a szállítás, rakodás és fektetés közbeni sérülés bekövetkeztének valószínûségét. Jó ellenálló képesség a magas belsô és külsô hômérsékletekkel szemben. A legmelegebb éghajlatokon is alkalmazható. A poliuretán bevonat mechanikai tulajdonságai Referencia Érték Vizsgálati környezet Húzószilárdság NF EN ISO % Húzószilárdsági vizsgálat Tapadás NF A Mpa 20 C-on A bevonat elválása Behatolás NF A µm 60 C-on 10 N/ 2 nyomás egy 2,5 2 -es felszínen Ütési ellenállóság NF A J 20 C-on Ütközés egy 25 -es, gömb fejû kossal 3

4 Teljesítmény A PUX csövek rendelkeznek a duktil hálozatok összes elônyös tulajdonságával Megengedett nyomásértékek (PFA) K9 csövek és idomok nyomásai STANDARD és TRIDUCT kötések Húzásbiztos kötések DN PFA PMA PEA PFA PMA PEA bar bar bar bar bar bar A nyomásdefiníciókat lásd az EN 545-ös szabványban: PFA, PMA és PEA Kötések megbízhatósága A Saint-Gobain PAM kötések rendelkeznek az EN 545-ös szabványban rögzített vizsgálatoknak való megfelelôsséget igazoló tanúsítványokkal. d R Szögeltérés Rádiusz Csôvég eltérés DN θ R d fok m cm Csôhossz : 6 m DN 600 esetén 7 m DN m DN Biztonság és megfelelôsség A PUX termékekre vonatkozó referenciaszabványok EN 545 Duktil csövek, idomok, tartozékaik és kötéseik vízvezetékekhez. Követelmények és vizsgálati módszerek. ISO 2531 Duktil csövek, idomok és tartozékaik nyomóvezetékekhez. NF A Öntvény termékek Duktil csövek nyomóvezetékekhez poliuretán külsô borítással. Minôségbiztosítás: A Saint-Gobain PAM ISO 9001/EN minôségbiztosítási rendszert alkalmaz. Gyártási és beépítési minôségbiztosítási rendszer. Ez referenciául szolgál a gyártáshoz, tervezéshez, fejlesztéshez, valamint a késôbbi szolgáltatásokhoz. 4

5 eírás Csövek 1 Cementhabarcs-bélés 2 Külsô poliuretán-bevonat, vastagsága a felületen: 900 mikron 3 Standard tömítôgyûrû 4 Epoxy bevonat a csôvégen és a tok belsejében Idomok A PUX termékvonal idomait kívül és belül egyaránt vastag epoxy bevonat védi. Húzásbiztosítás A PUX termékvonal húzásbiztos kivitelben is elérhetô. Ha kérdése merülne fel a felhasználási területtel kapcsolatban, kérem tájékozódjon a Duktil csövek ivóvízhálózatokhoz címû Saint-Gobain PAM katalógusból. A húzásbiztos kötéseket hôre zsugorodó fóliával kell védeni. 5

6 PUX vezetékek STANDARD kötésû csövek e Ø B ØDI P ØDE Névleges átmérô Effektív hosszúság Csô Falvastagság Tok Teljes súly csô méter DN e (K 9) DE DI P B m 600 6,27 9, ,27 10, ,27 11, ,27 12, ,27 13, , ,27 14, ,26 15,

7 PUX vezetékek Két tokos ívek STD kötéssel (MMK) Ívek típusa Névleges átmérô Súly DN R t , t R t 11,

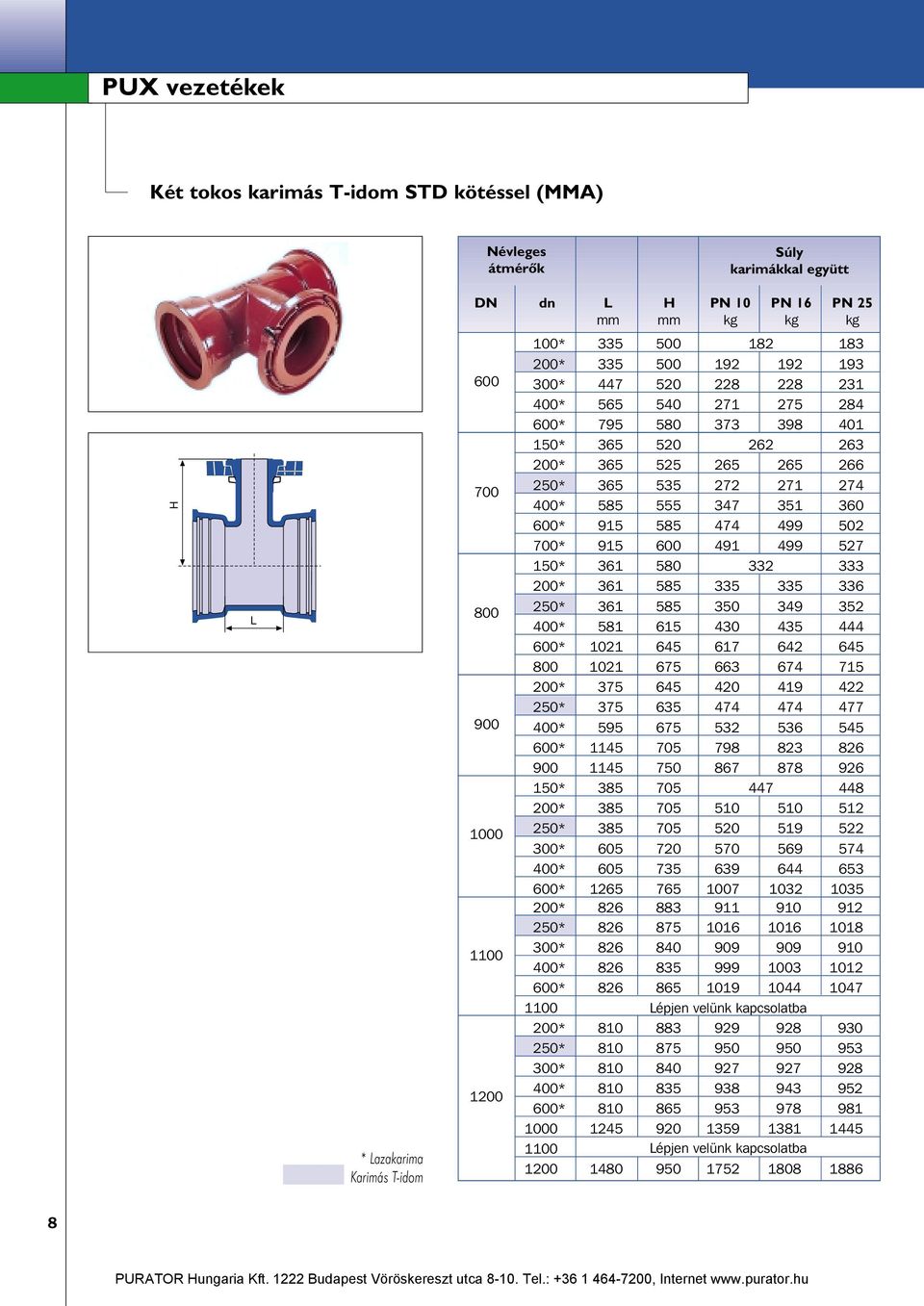

8 PUX vezetékek Két tokos karimás T-idom STD kötéssel (MMA) Névleges átmérôk Súly karimákkal együtt DN dn H PN 10 PN 16 PN 25 H * azakarima Karimás T-idom * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * épjen velünk kapcsolatba 200* * * * * épjen velünk kapcsolatba

9 PUX vezetékek Két tokos szûkítô STD kötéssel (MMR) Névleges átmérôk Súly DN dn épjen velünk kapcsolatba! A Duplatokos DN as szûkítô nem szerelhetô össze a húzásbiztos Ve kötéssel! Tokos karima STD kötéssel (EU) Névleges átmérô Súly karimákkal együtt DN PN 10 PN 16 PN * * azakarima 9

10 PUX vezetékek Karimás egyenes toldat (F) Névleges átmérô Súly karimákkal együtt DN PN 10 PN 16 PN * * azakarima Vakkarima (X) Névleges átmérô DN PN 10 Súly karimákkal együtt PN 16 PN épjen velünk kapcsolatba! A katalógusban található termékek tulajdonságai (leírások, rajzok) változhatnak. A Saint-Gobain PAM fenntartja magának a jogot, hogy a jövôben továbbfejlessze a termékeket. 10

11 PUX vezetékek A csövek védelme A csövek gyári védeleel vannak ellátva (rögzítôk, kupakok...), amelyek megkönnyítik a késôbbi rakodást és fektetést a bevonat megsértésének veszélye nélkül. Az idomok palettákon kerülnek leszállításra. Fektetés és tömörítés Csôágyazat Az árok alját a csôágyazat képezi. Kis szemcseméret és aránylag homogén talaj esetén lehetséges az eredeti árokfenékre történô közvetlen fektetés (homok, sóder, agyag, homok-agyag, stb.) Ellenkezô esetben ki kell alakítani egy homokágyat (körülbelüli vastagság 10 cm.), amely eltakarja a kemény részeket és az elôforduló éles köveket. TEREP SZINT Felsô töltés Csôzóna Tömörítés Fektetési ágy A visszatöltést és tömörítést kômentes földdel, vagy homokkal kell végezni. A fennmaradó takarás általában a helyszíni talajból áll, tömörítés nélkül, vagy enyhén tömörítve (utaktól távol) illetve tömörített anyagokból (utak alatt). Csôvágás DE DN maxi , , , , , , ,2 A kötés összeszerelhetô a poliuretán bevonat felett. Ha nem kalibrált átmérôjû csövek kerültek rendelésre, akkor a külsô átmérôt a vágás elôtt ellenôrizni kell. A vágást a szokásos szerszáal kell végrehajtani, majd le kell rézselni a csôvéget, és helyre kell állítani a borítást, gyorsan száradó epoxy-festékkel (ENDOKOTE BITUMES SPECIAUX). 11
