1 ÜPE csőrendszerek vízre, szennyvízre és ipari alkalmazásokra

2 AMIANTIT Vállalatcsoport Az AMIANTIT csoport nemzetközi, növekedésorientált vállalkozás. Célunk az, hogy az ügyfeleknek világszerte kiváló minőségű csőrendszerereket kínálhassunk az ivóvíz, szennyvíz, gáz, olajvezetékekhez és egyéb ipari alkalmazásokhoz valamint cső technológiákat és vízkezelési megoldásokat. Munkatársaink tapasztalatának és elkötelezettségének valamint az általunk kínált széles körű szolgáltatásoknak köszönhetően az AMIANTIT jelentős piaci részesedést mondhat magáénak és folyamatos eredményes növekedési fázisban van. Ezért a vállalat bizakodva törekszik a szektorban a nemzetközi vezető szerep elérésére. A globális követelmények figyelembevételével az AMIANTIT jelentősen kiszélesítette nemzetközi tevékenységét az utóbbi években. Ennek egyik legfontosabb területe a különböző alkalmazásokra történő cső-megoldások kifejlesztése. Tapasztalatai alapján a konszern különböző anyagú, optimalizált csőrendszereket kínál. Partnereink és a különböző országok igényeinek megfelelően a következő termékeket szállítjuk: Különböző ÜPE csőrendszerek (üvegszálerősítésű műanyag csövek) a következő elnevezésekkel: FLOWTITE, Sarplast, VECTUS, AMIREN, ÜE-csőrendszerek (üvegszálerősítésű epoxid) AMIPOX elnevezéssel, Polimer betoncsövek Meyer Polycrete, elnevezéssel upvc-ből és mpvc-ből készült hőrelágyuló csőrendszerek AMIPLAS elnevezéssel, GÖV-rendszerek (gömbgrafitos öntöttvas) SADIP elnevezéssel valamint betonból készült csövek ezeken kívül a vállalat szolgáltatásokat kínál még a vízgazdálkodás és a finanszírozás területén is. FLOWTITE ÜPE csövek Különleges technológia széleskörű termékpalettával, sokféle felhasználási területre. A 60-as évek vége óta van jelen az AMIANTIT a piacon és jelenleg az ÜPE csőrendszerek egyik legfőbb szállítója. A csövek végtelenített tekercseléses eljárással készülnek. Korrózióállóak és savállóságukkal tűnnek ki a víz- és szennyvízrendszerek között. Ezen túlmenően könnyen és egyszerűen kezelhetők és gyártásuk magas minőségi követelmények figyelembevételével történik. A FLOWTITE üvegszálerősítésű csöveket és idomokat számos alkalmazásnál megtalálhatjuk. Például ivóvíz és szennyvíz szállításánál, tűzvédelmi berendezéseknél, erőműveknél, a vegyiparban valamint öntöző projekteknél. A FLOWTITE csőrendszerek felhasználási lehetőségei gyakorlatilag korlátlanok. A terméket ugyanúgy felhasználják bújtatóvezetékeknél, mint tengervíz sótalanító berendezéseknél, híd vízelvezetésnél, kábelek védőburkolatánál és különleges projekteknél is. Ha különleges felhasználási igénye van, forduljon hozzánk bizalommal. Az AMIANTIT csoport a FLOWTITE ÜPE csöveket sok üzemben és több nemzetközi helyszínen gyártja. Valamennyi gyártási hely különböző kivitelezésű, hosszúságú és átmérőjű csöveket és idomokat gyárt, speciálisan a megrendelők igényeinek megfelelően. A FLOWTITE termékeket meg lehet vásárolni közvetlenül az AMITECH gyártóművektől, de valamennyi nemzetközi APS-értékesítési irodánál is. Ha további részletek is érdeklik, vegye fel velünk a kapcsolatot. Címünket megtalálja ennek a prospektusnak a hátoldalán.

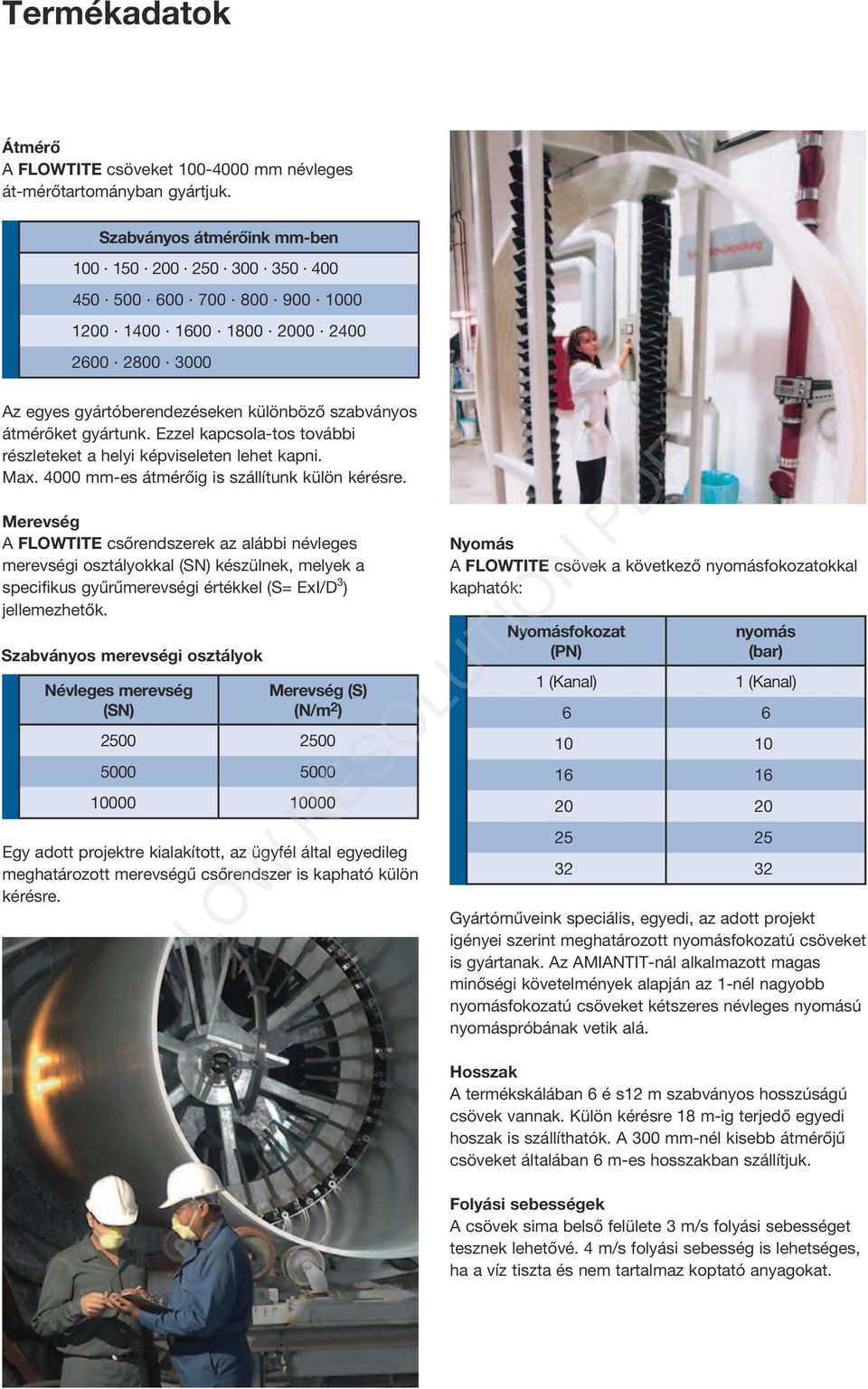

3 Termékadatok Átmérő A FLOWTITE csöveket mm névleges át-mérőtartományban gyártjuk. Szabványos átmérőink mm-ben Az egyes gyártóberendezéseken különböző szabványos átmérőket gyártunk. Ezzel kapcsola-tos további részleteket a helyi képviseleten lehet kapni. Max mm-es átmérőig is szállítunk külön kérésre. Merevség A FLOWTITE csőrendszerek az alábbi névleges merevségi osztályokkal (SN) készülnek, melyek a specifikus gyűrűmerevségi értékkel (S= ExI/D 3 ) jellemezhetők. Szabványos merevségi osztályok Névleges merevség (SN) Merevség (S) (N/m 2 ) Egy adott projektre kialakított, az ügyfél által egyedileg meghatározott merevségű csőrendszer is kapható külön kérésre. Nyomás A FLOWTITE csövek a következő nyomásfokozatokkal kaphatók: Nyomásfokozat (PN) nyomás (bar) 1 (Kanal) 1 (Kanal) Gyártóműveink speciális, egyedi, az adott projekt igényei szerint meghatározott nyomásfokozatú csöveket is gyártanak. Az AMIANTIT-nál alkalmazott magas minőségi követelmények alapján az 1-nél nagyobb nyomásfokozatú csöveket kétszeres névleges nyomású nyomáspróbának vetik alá. Hosszak A termékskálában 6 é s12 m szabványos hosszúságú csövek vannak. Külön kérésre 18 m-ig terjedő egyedi hoszak is szállíthatók. A 300 mm-nél kisebb átmérőjű csöveket általában 6 m-es hosszakban szállítjuk. Folyási sebességek A csövek sima belső felülete 3 m/s folyási sebességet tesznek lehetővé. 4 m/s folyási sebesség is lehetséges, ha a víz tiszta és nem tartalmaz koptató anyagokat.

4 Csatlakozó, összekötő elemek A FLOWTITE csődarabokat általában FLOWTITE ÜPE-kupplungokkal kötik össze. A csöveket és a kupp-lungokat vagy külön szállítják vagy a cső egyik oldalára szerelt kupplunggal. A kupplungok mindkét végén elasztomer tömítés van, amely egy precíziós marású horonyban van és egy ütkö-zővel van ellátva. A kupplung mélysége mindkét végén jól láthatóan je-lölve van. További lehetséges csatlakozási rendszerek a laminált csatlakozások és a karimás csatlakozások. Ezenkívül ajánlunk még tengelyirányú terheléses alkalmazásokhoz speciális húzásbiztos csatlakozásokat. Nincs több betontámaszték! Speciális húzásbiztos csatlakozással ellátott cső-kupplung rendszereket is alkalmazunk Ezzel gyakran felesle-gessé válik a beton támasztékok beépítése, mely így költség és időmegtakarítást eredményez. Nyomáslökés Nyomáslökésnek nevezzük a víznyomás hirtelen megemelkedését vagy hirtelen leesését. Ennek oka az áramlási sebesség gyors változása a csőrendszerben. A legfontosabb tényezők, amelyek a hatással vannak a nyomáslökésre egy csőrendszerben, a folyadék sebességváltozásai, átfolyást befolyásoló (szelep zárási ideje) és a folyadék kompressziós képessége. Összehasonlítva az acélból vagy öntöttvasból készült csövekkel, a FLOWTITE csövek esetében hasonló körülmények között a nyomáslökés kb. 50 %-kal kisebb. FLOWTITE idomok és összekötők Minden csőrendszerhez szükség van idomokra és összekötőkre. ÜPE idomok széles skáláját kínáljuk víz-és szennyvízrendszerekhez, mint például íveket, T-idomokat, leágazásokat, karimákat, szűkítőket, csőbilincseket és aknákat, de egyedi megoldásokat is. A szabványos megoldáson kívül ajánlunk még a gyártási helytől függően monolitikus ÜPEidomokat, melyeket DN 100-DN 800 mm közötti névleges átmérőtartományban tudunk szállítani. A DN 900 mm névleges átmérőtől a maximális gyártási méretekig az általában használt, szegmenselemekből összeépített idomokat alkalmazzuk. Ívidom T-idom 90 Leágazás 60 Lazakarima Szűkítő Összekötő idom ÜPE-kőagyag ill. ÜPE-PVC Elhúzott akna Szabványos akna

5 Szolgáltatásaink Szakembereink az értékesítési leányvállalatainknál az egész világon széles termékpalettát és szakszerű támogatást kínálnak. A következő területeken tudnak segítséget nyújtani. Műszaki tanácsadás a tervezéshez, beépítéshez és felújításhoz Tanácsadás és támogatás építési vállalatoknak Statikai és hidraulikai számítások Megoldások speciális alkalmazásokhoz Szerelők betanítása Prospektusok és információs anyagok Tervrajzok Minőség A változatlanul magas minőségi színvonal a világszerte gyártott FLOWTITE csőrendszerek lényeges jellemzője. A gyártó berendezéseket független intézmények rendszeresen ellenőrzik és ezek az ISO 9001 és további szabványok szerint vannak minősítve. Valamennyi gyár saját minőségbiztosítási részleggel rendelkezik, amely biztosítja, hogy a termékek gyártása a meghatározott követelményeknek megfelelően történjen, A termékek és a szolgáltatások színvonala folyamatosan javuljon. Kutatás és fejlesztés A csövek gyártásán túl a konszern kifejleszti és átadja valamennyi termékcsalád kivitelezési technológiáját. A FLOWTITE technológiai központ garantálja: A termékek és folyamatok állandó fejlődését, A műszaki támogatást, felügyeletet és a gyárak közötti tapasztalatcserét, Az új gyárak felszerelését valamint a termelő berendezések és alkatrészek rendelkezésre bocsátását. A kutató- és fejlesztési részlegek munkatársai elkötelezettek és magas szinten képzettek. Gyártóberendezéseinket és termékeinket elismert nemzetközi szabványok és engedélyek minősítik. Műszaki támogatás a projektfejlesztésnél Környezet Tudatában vagyunk a környezettel kapcsola-tos felelősségünknek, mind helyi, mind globális szinten. Ezért valamennyi üzemünk-ben igyekszünk aktív környezetvédelmet foly-tatni és mind a dolgozóink, mind a társadalom egészének egészségéről és biztonságáról gondoskodni. Olyan termékeket gyártunk és fejlesztünk ki, amelyek az előírások szerint történő felhasználás során biztonságosak és megbízhatóak. Logisztika A FLOWTITE csőrendszereket számos ország-ba szállítjuk. Tapasztalt szakembereink az ügyfeleinkkel szoros együttműködésben fejlesztik ki a leghatékonyabb szállítási módszereket vasúton, közúton, vízi úton és légi úton. A költségcsökkentést a csövek szállítás során történő egymásba helyezése teszi lehetővé, amely a termék kis súlyának és egyszerű kezelésének köszönhető.

6 Jelen prospektus elkészítésénél a legnagyobb gondossággal jártunk el a tartalmat illetően. Az AMIANTIT és leányvállalatai azonban nem vállalják a felelősséget az olyan károkért, amelyek az esetleges hibákból származnak. Az ügyfélnek saját magának kell meggyőződnie valamennyi termék alkalmazhatóságáról, amelyeket az AMIANTIT vagy leányvállalatai szállítottak illetve gyártottak. Terjeszti: AMITECH Germany GmbH Am Fuchsloch Mochau Germany Tel.: Fax: info@amitech-germany.de AMITECH Service AG Turmstrasse Zug-Steinhausen Switzerland Phone: Fax: office-zug@amiantit.de FLOWTITE-F V HU
