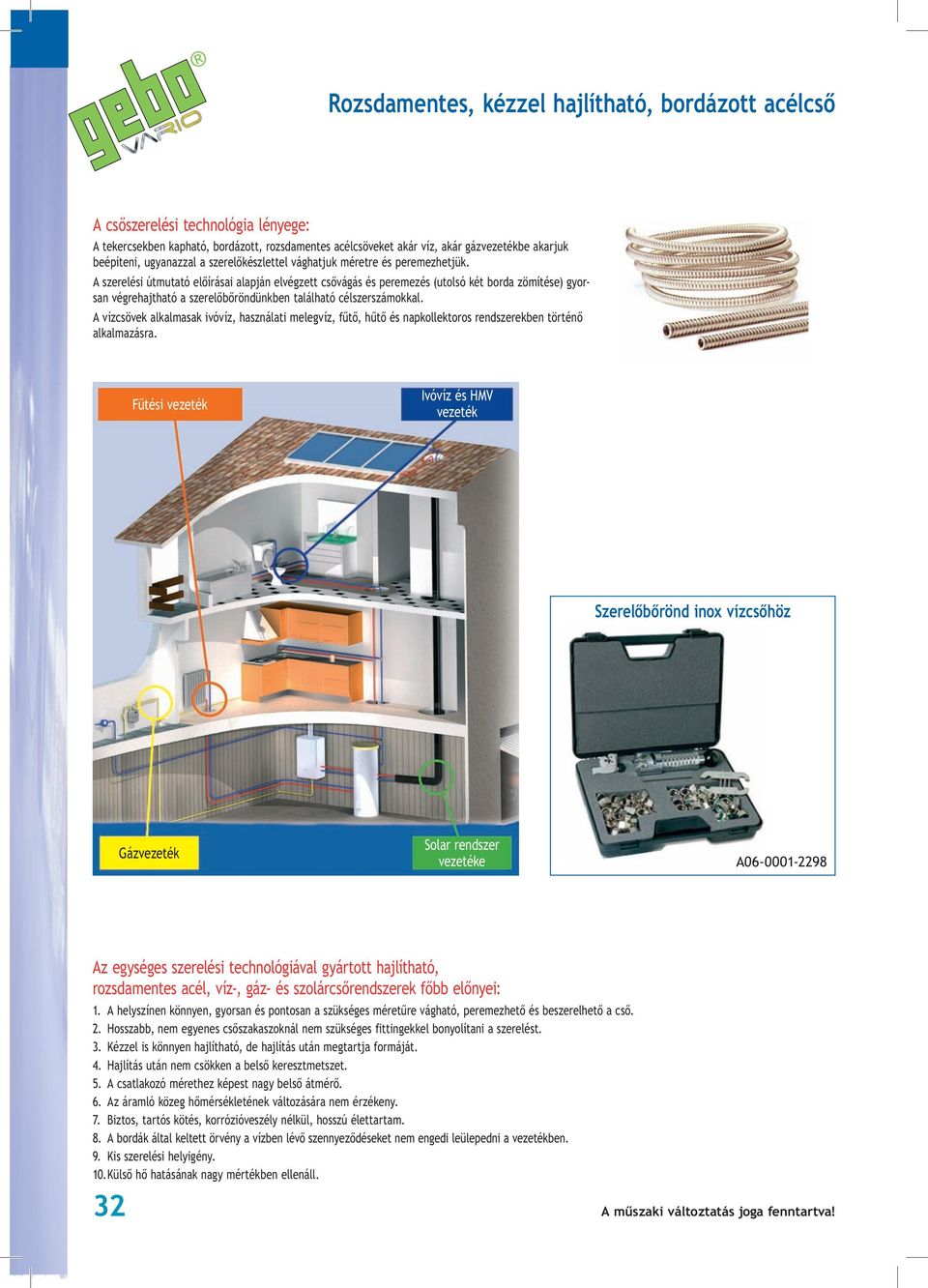

2 A csőszerelési technológia lényege: A tekercsekben kapható, bordázott, rozsdamentes acélcsöveket akár víz, akár gázvezetékbe akarjuk beépíteni, ugyanazzal a szerelőkészlettel vághatjuk méretre és peremezhetjük. A szerelési útmutató előírásai alapján elvégzett csővágás és peremezés (utolsó két borda zömítése) gyorsan végrehajtható a szerelőbőröndünkben található célszerszámokkal. A vízcsövek alkalmasak ivóvíz, használati melegvíz, fûtő, hûtő és napkollektoros rendszerekben történő alkalmazásra. Fûtési vezeték Ivóvíz és HMV vezeték Szerelôbôrönd inox vízcsôhöz Gázvezeték Solar rendszer vezetéke A Az egységes szerelési technológiával gyártott hajlítható, rozsdamentes acél, víz-, gáz- és szolárcsőrendszerek főbb előnyei:. A helyszínen könnyen, gyorsan és pontosan a szükséges méretûre vágható, peremezhető és beszerelhető a cső. 2. Hosszabb, nem egyenes csőszakaszoknál nem szükséges fittingekkel bonyolítani a szerelést. 3. Kézzel is könnyen hajlítható, de hajlítás után megtartja formáját. 4. Hajlítás után nem csökken a belső keresztmetszet. 5. A csatlakozó mérethez képest nagy belső átmérő. 6. Az áramló közeg hőmérsékletének változására nem érzékeny. 7. Biztos, tartós kötés, korrózióveszély nélkül, hosszú élettartam. 8. A bordák által keltett örvény a vízben lévő szennyeződéseket nem engedi leülepedni a vezetékben. 9. Kis szerelési helyigény. 0. Külső hő hatásának nagy mértékben ellenáll. 32 A mûszaki változtatás joga fenntartva!

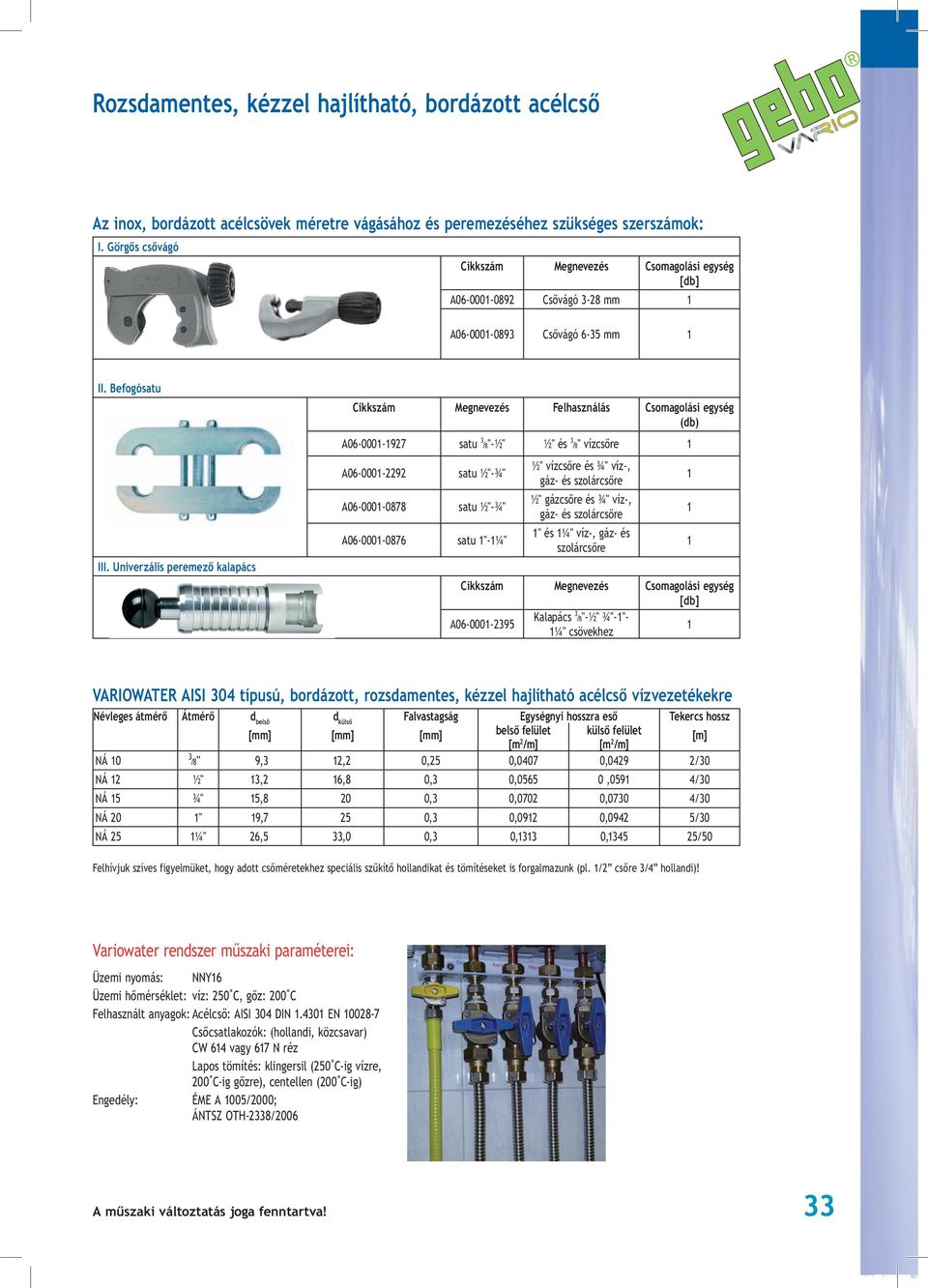

3 Az inox, bordázott acélcsövek méretre vágásához és peremezéséhez szükséges szerszámok: I. Görgős csővágó Cikkszám Megnevezés Csomagolási egység [db] A Csővágó 3-28 mm A Csővágó 6-35 mm II. Befogósatu III. Univerzális peremező kalapács Cikkszám Megnevezés Felhasználás Csomagolási egység (db) A satu 3 /8"-½" ½" és 3 /8" vízcsőre A A A satu ½"-¾" satu ½"-¾" satu "-¼" ½" vízcsőre és ¾" víz-, gáz- és szolárcsőre ½" gázcsőre és ¾" víz-, gáz- és szolárcsőre " és ¼" víz-, gáz- és szolárcsőre Cikkszám Megnevezés Csomagolási egység [db] A Kalapács 3 /8"-½" ¾"-"- ¼" csövekhez VARIOWATER AISI 304 típusú, bordázott, rozsdamentes, kézzel hajlítható acélcső vízvezetékekre Névleges átmérô Átmérő d belső d külső Falvastagság Egységnyi hosszra eső Tekercs hossz belső felület külső felület [m] [m 2 /m] [m 2 /m] 3 NÁ 0 /8" 9,3 2,2 0,25 0,0407 0,0429 2/30 NÁ 2 ½" 3,2 6,8 0,3 0,0565 0,059 4/30 NÁ 5 ¾" 5,8 20 0,3 0,0702 0,0730 4/30 NÁ 20 " 9,7 25 0,3 0,092 0,0942 5/30 NÁ 25 ¼" 26,5 33,0 0,3 0,33 0,345 25/50 Felhívjuk szíves figyelmüket, hogy adott csőméretekhez speciális szűkítő hollandikat és tömítéseket is forgalmazunk (pl. /2 csőre 3/4 hollandi)! Variowater rendszer mûszaki paraméterei: Üzemi nyomás: NNY6 Üzemi hőmérséklet: víz: 250 C, gőz: 200 C Felhasznált anyagok: Acélcső: AISI 304 DIN.430 EN Csőcsatlakozók: (hollandi, közcsavar) CW 64 vagy 67 N réz Lapos tömítés: klingersil (250 C-ig vízre, 200 C-ig gôzre), centellen Engedély: ÉME A 005/2000; ÁNTSZ OTH-2338/2006 A mûszaki változtatás joga fenntartva! 33

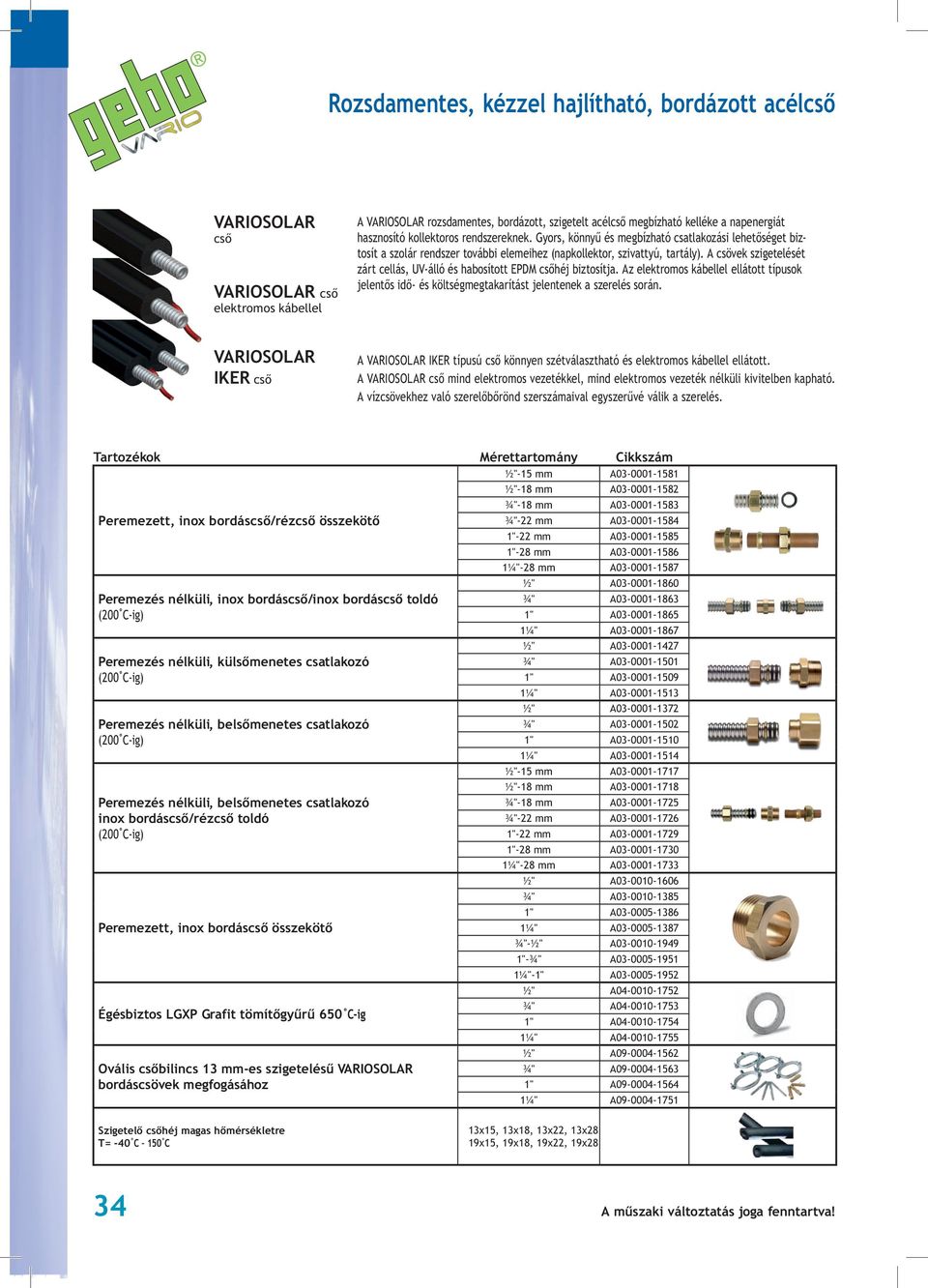

4 VARIOSOLAR cső VARIOSOLAR cső elektromos kábellel A VARIOSOLAR rozsdamentes, bordázott, szigetelt acélcső megbízható kelléke a napenergiát hasznosító kollektoros rendszereknek. Gyors, könnyû és megbízható csatlakozási lehetőséget biztosít a szolár rendszer további elemeihez (napkollektor, szivattyú, tartály). A csövek szigetelését zárt cellás, UV-álló és habosított EPDM csőhéj biztosítja. Az elektromos kábellel ellátott típusok jelentős idő- és költségmegtakarítást jelentenek a szerelés során. VARIOSOLAR IKER cső A VARIOSOLAR IKER típusú cső könnyen szétválasztható és elektromos kábellel ellátott. A VARIOSOLAR cső mind elektromos vezetékkel, mind elektromos vezeték nélküli kivitelben kapható. A vízcsövekhez való szerelôbôrönd szerszámaival egyszerûvé válik a szerelés. Tartozékok Mérettartomány Cikkszám ½"-5 mm A ½"-8 mm A ¾"-8 mm A Peremezett, inox bordáscső/rézcső összekötő ¾"-22 mm A "-22 mm A "-28 mm A ¼"-28 mm A ½" A Peremezés nélküli, inox bordáscső/inox bordáscső toldó ¾" A " A ¼" A ½" A Peremezés nélküli, külsőmenetes csatlakozó ¾" A " A ¼" A ½" A Peremezés nélküli, belsőmenetes csatlakozó ¾" A " A ¼" A ½"-5 mm A ½"-8 mm A Peremezés nélküli, belsőmenetes csatlakozó ¾"-8 mm A inox bordáscső/rézcső toldó ¾"-22 mm A "-22 mm A "-28 mm A ¼"-28 mm A ½" A ¾" A " A Peremezett, inox bordáscső összekötő ¼" A ¾"-½" A "-¾" A ¼"-" A ½" A Égésbiztos LGXP Grafit tömítôgyûrû 650 C-ig ¾" A " A ¼" A ½" A Ovális csőbilincs 3 mm-es szigetelésû VARIOSOLAR ¾" A bordáscsövek megfogásához " A ¼" A Szigetelô csôhéj magas hômérsékletre T= -40 C 50 C 3x5, 3x8, 3x22, 3x28 9x5, 9x8, 9x22, 9x28 34 A mûszaki változtatás joga fenntartva!

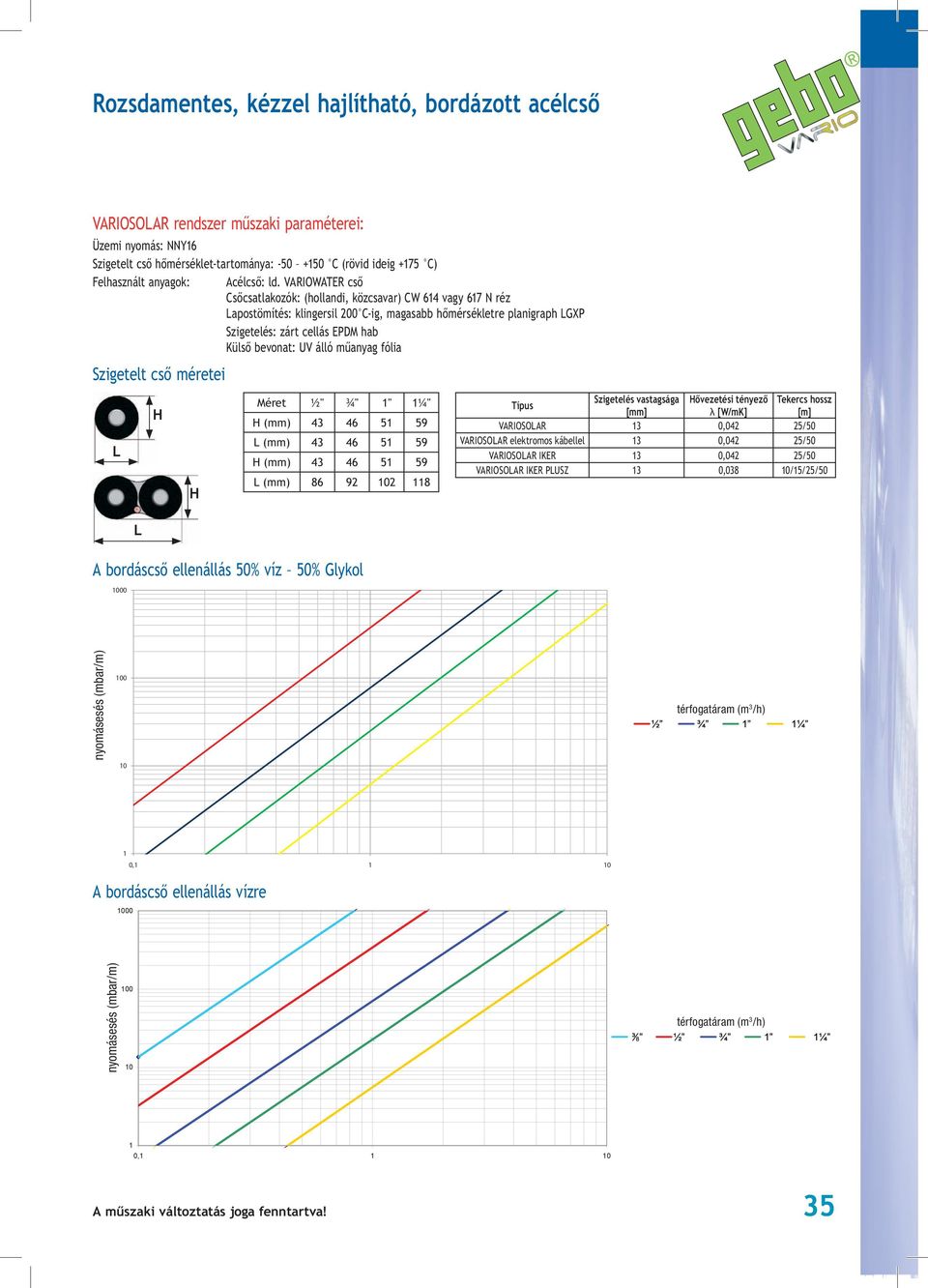

5 VARIOSOLAR rendszer mûszaki paraméterei: Üzemi nyomás: NNY6 Szigetelt cső hőmérséklet-tartománya: C (rövid ideig +75 C) Felhasznált anyagok: Acélcső: ld. VARIOWATER cső Csőcsatlakozók: (hollandi, közcsavar) CW 64 vagy 67 N réz Lapostömítés: klingersil 200 C-ig, magasabb hőmérsékletre planigraph LGXP Szigetelés: zárt cellás EPDM hab Külső bevonat: UV álló mûanyag fólia Szigetelt cső méretei L L H H Méret ½" ¾" " ¼" H L H L Típus Szigetelés vastagsága Hővezetési tényező Tekercs hossz λ [W/mK] [m] VARIOSOLAR 3 0,042 25/50 VARIOSOLAR elektromos kábellel 3 0,042 25/50 VARIOSOLAR IKER 3 0,042 25/50 VARIOSOLAR IKER PLUSZ 3 0,038 0/5/25/ A bordáscsô ellenállás 50% víz 50% Glykol 000 nyomásveszteség mbar/m 00 0 nyomásesés (mbar/m) 00 0, térfogatáram (m 3 /h) , 00 0 A bordáscsô ellenállás vízre 000 nyomásveszteség mbar/m 0 nyomásveszteség nyomásesés (mbar/m) , térfogatáram (m 3 /h) 0, 0 A mûszaki változtatás joga fenntartva! 35

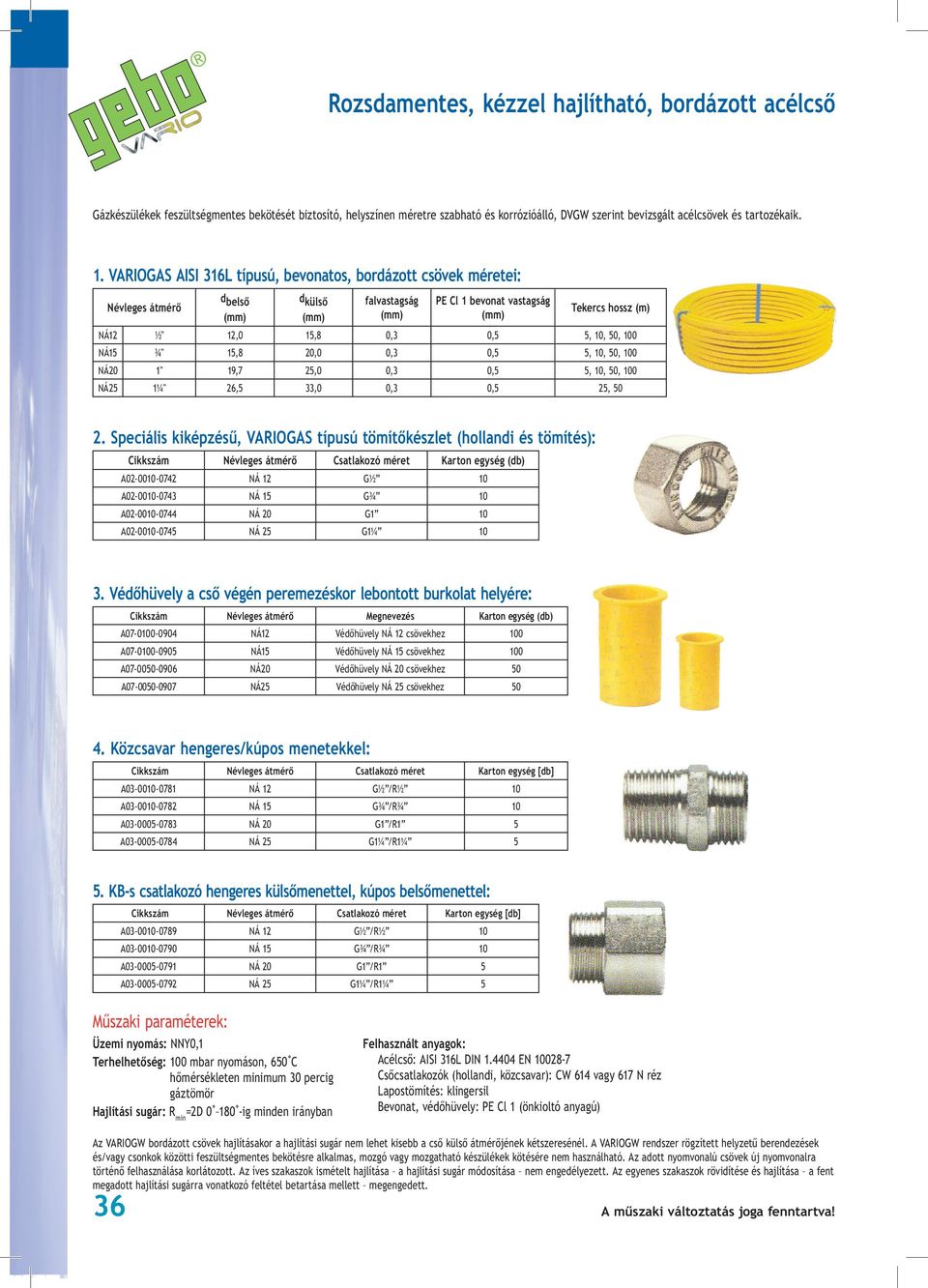

6 Gázkészülékek feszültségmentes bekötését biztosító, helyszínen méretre szabható és korrózióálló, DVGW szerint bevizsgált acélcsövek és tartozékaik.. VARIOGAS AISI 36L típusú, bevonatos, bordázott csövek méretei: Névleges átmérő d belső d külső falvastagság PE Cl bevonat vastagság Tekercs hossz (m) NÁ2 ½" 2,0 5,8 0,3 0,5 5, 0, 50, 00 NÁ5 ¾" 5,8 20,0 0,3 0,5 5, 0, 50, 00 NÁ20 " 9,7 25,0 0,3 0,5 5, 0, 50, 00 NÁ25 ¼" 26,5 33,0 0,3 0,5 25, Speciális kiképzésû, VARIOGAS típusú tömítőkészlet (hollandi és tömítés): Cikkszám Névleges átmérő Csatlakozó méret Karton egység (db) A NÁ 2 G½ 0 A NÁ 5 G¾ 0 A NÁ 20 G 0 A NÁ 25 G¼ 0 3. Védőhüvely a cső végén peremezéskor lebontott burkolat helyére: Cikkszám Névleges átmérő Megnevezés Karton egység (db) A NÁ2 Védőhüvely NÁ 2 csövekhez 00 A NÁ5 Védőhüvely NÁ 5 csövekhez 00 A NÁ20 Védőhüvely NÁ 20 csövekhez 50 A NÁ25 Védőhüvely NÁ 25 csövekhez Közcsavar hengeres/kúpos menetekkel: Cikkszám Névleges átmérő Csatlakozó méret Karton egység [db] A NÁ 2 G½ /R½ 0 A NÁ 5 G¾ /R¾ 0 A NÁ 20 G /R 5 A NÁ 25 G¼ /R¼ 5 5. KB-s csatlakozó hengeres külsőmenettel, kúpos belsőmenettel: Cikkszám Névleges átmérő Csatlakozó méret Karton egység [db] A NÁ 2 G½ /R½ 0 A NÁ 5 G¾ /R¾ 0 A NÁ 20 G /R 5 A NÁ 25 G¼ /R¼ 5 Mûszaki paraméterek: Üzemi nyomás: NNY0, Terhelhetőség: 00 mbar nyomáson, 650 C hőmérsékleten minimum 30 percig gáztömör Hajlítási sugár: R min =2D ig minden irányban Felhasznált anyagok: Acélcső: AISI 36L DIN.4404 EN Csőcsatlakozók (hollandi, közcsavar): CW 64 vagy 67 N réz Lapostömítés: klingersil Bevonat, védőhüvely: PE Cl (önkioltó anyagú) Az VARIOGW bordázott csövek hajlításakor a hajlítási sugár nem lehet kisebb a cső külső átmérőjének kétszeresénél. A VARIOGW rendszer rögzített helyzetû berendezések és/vagy csonkok közötti feszültségmentes bekötésre alkalmas, mozgó vagy mozgatható készülékek kötésére nem használható. Az adott nyomvonalú csövek új nyomvonalra történő felhasználása korlátozott. Az íves szakaszok ismételt hajlítása a hajlítási sugár módosítása nem engedélyezett. Az egyenes szakaszok rövidítése és hajlítása a fent megadott hajlítási sugárra vonatkozó feltétel betartása mellett megengedett. 36 A mûszaki változtatás joga fenntartva!

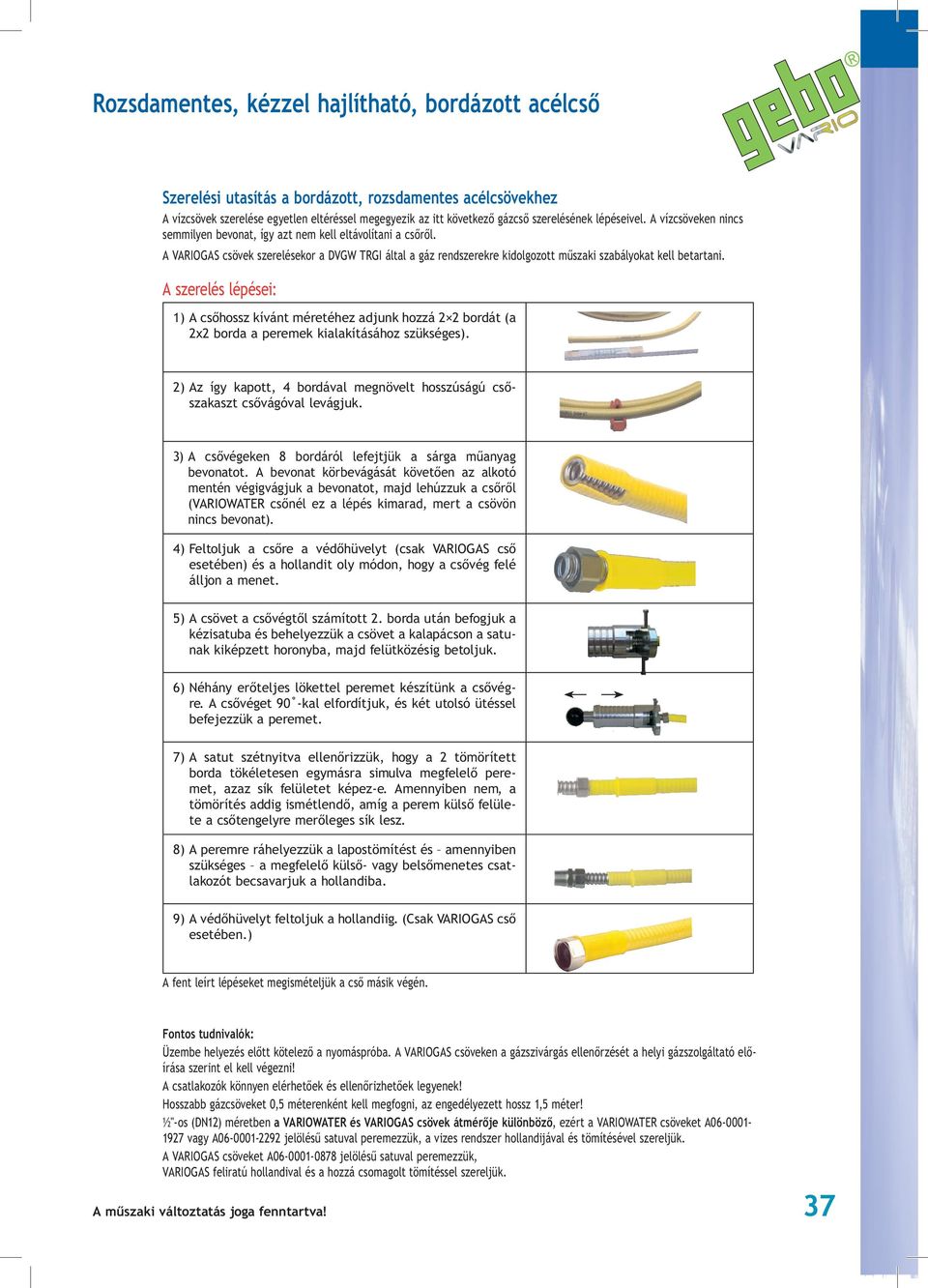

7 Szerelési utasítás a bordázott, rozsdamentes acélcsövekhez A vízcsövek szerelése egyetlen eltéréssel megegyezik az itt következő gázcső szerelésének lépéseivel. A vízcsöveken nincs semmilyen bevonat, így azt nem kell eltávolítani a csőről. A VARIOGAS csövek szerelésekor a DVGW TRGI által a gáz rendszerekre kidolgozott mûszaki szabályokat kell betartani. A szerelés lépései: ) A csőhossz kívánt méretéhez adjunk hozzá 2 2 bordát (a 2x2 borda a peremek kialakításához szükséges). 2) Az így kapott, 4 bordával megnövelt hosszúságú csôszakaszt csővágóval levágjuk. 3) A csővégeken 8 bordáról lefejtjük a sárga mûanyag bevonatot. A bevonat körbevágását követően az alkotó mentén végigvágjuk a bevonatot, majd lehúzzuk a csőről (VARIOWATER csőnél ez a lépés kimarad, mert a csövön nincs bevonat). 4) Feltoljuk a csőre a védőhüvelyt (csak VARIOGAS cső esetében) és a hollandit oly módon, hogy a csővég felé álljon a menet. 5) A csövet a csővégtől számított 2. borda után befogjuk a kézisatuba és behelyezzük a csövet a kalapácson a satunak kiképzett horonyba, majd felütközésig betoljuk. 6) Néhány erőteljes lökettel peremet készítünk a csővégre. A csővéget 90 -kal elfordítjuk, és két utolsó ütéssel befejezzük a peremet. 7) A satut szétnyitva ellenőrizzük, hogy a 2 tömörített borda tökéletesen egymásra simulva megfelelő peremet, azaz sík felületet képez-e. Amennyiben nem, a tömörítés addig ismétlendő, amíg a perem külső felülete a csőtengelyre merőleges sík lesz. 8) A peremre ráhelyezzük a lapostömítést és amennyiben szükséges a megfelelő külső- vagy belsőmenetes csatlakozót becsavarjuk a hollandiba. 9) A védőhüvelyt feltoljuk a hollandiig. (Csak VARIOGAS csô esetében.) A fent leírt lépéseket megismételjük a cső másik végén. Fontos tudnivalók: Üzembe helyezés előtt kötelező a nyomáspróba. A VARIOGAS csöveken a gázszivárgás ellenőrzését a helyi gázszolgáltató előírása szerint el kell végezni! A csatlakozók könnyen elérhetőek és ellenőrizhetőek legyenek! Hosszabb gázcsöveket 0,5 méterenként kell megfogni, az engedélyezett hossz,5 méter! ½"-os (DN2) méretben a VARIOWATER és VARIOGAS csövek átmérôje különbözô, ezért a VARIOWATER csöveket A vagy A jelölésû satuval peremezzük, a vizes rendszer hollandijával és tömítésével szereljük. A VARIOGAS csöveket A jelölésû satuval peremezzük, VARIOGAS feliratú hollandival és a hozzá csomagolt tömítéssel szereljük. A mûszaki változtatás joga fenntartva! 37
