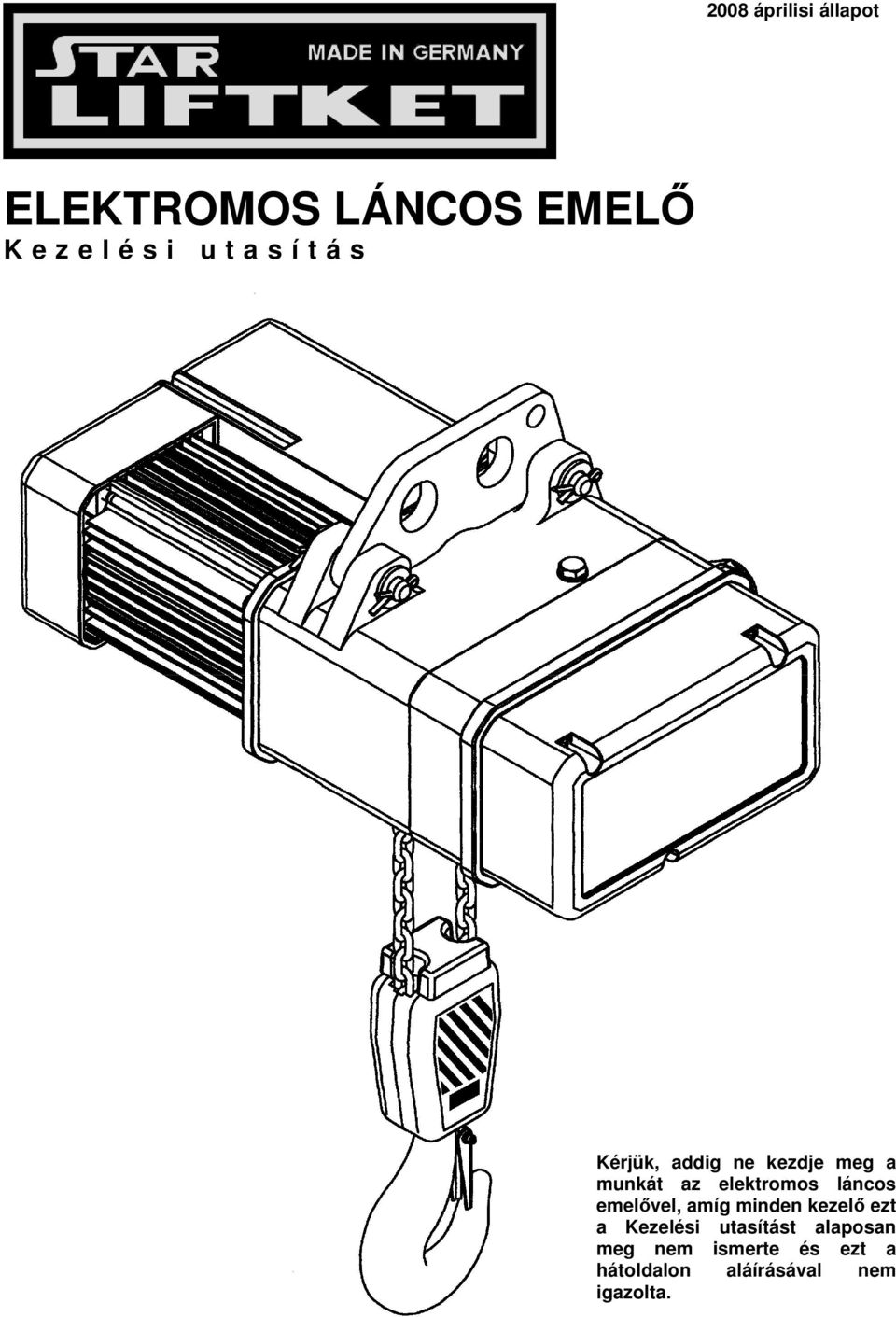

1 2008 áprilisi állapot ELEKTROMOS LÁNCOS EMELŐ K e z e l é s i u t a s í t á s Kérjük, addig ne kezdje meg a munkát az elektromos láncos emelővel, amíg minden kezelő ezt a Kezelési utasítást alaposan meg nem ismerte és ezt a hátoldalon aláírásával nem igazolta.

2 Tartalomjegyzék 1 Biztonsági utasítások Az elektromos láncos emelők rendeltetésszerű alkalmazása Előírások Alkatrészek Műszaki áttekintés Összeállítási lehetőségek A típusmegjelölés magyarázata Metszeti ábra A teherlánc befűzésének elvi vázlata Szerelés Mechanikai összeszerelés Horogtartó Horogszekrény Fix kivitelű elektromos láncos emelők - alapkivitel Függesztőlapos felfüggesztés Opció - egylyukas függesztőlap Opció - horgos felfüggesztés A hajtómű szellőztetése A láncgyűjtő felszerelése Túlméretes láncgyűjtő A teherlánc befűzése befűző lánc nélküli szállítás esetén - egy láncágas kivitelnél A teherlánc befűzése befűző lánc nélküli szállítás esetén két láncágas kivitelnél A teherlánc és a láncleszorító cseréje Elektromos csatlakozások Hálózati csatlakoztatás Közvetlen vezérlés Törpefeszültségű vezérlés (24 V-os védőrelés vezérlés) Elektromos emelési végállás-kapcsolók Üzemi feszültségek Elektromos láncos emelő haladóművel Mechanikai összeszerelés A futómű és az emelő egymáshoz viszonyított elhelyezkedése A kétcsapos haladómű összeszerelése Az egycsapos haladómű szerelése Haladómű tömegének kiegyensúlyozása A haladóművek elektromos bekötése Két függesztőcsapos haladóművek műszaki adatai Egy függesztőcsapos haladóművek műszaki adatai Felülvizsgálatok Ellenőrzés BGV D8 23. (VBG ) szerinti alkalmazáskor Ellenőrzés BGV D6 25. (VBG ) szerinti alkalmazáskor Időszakos felülvizsgálatok Kezelési utasítások és tilalmak Kezelési utasítások Kezelési tilalmak

3 7 Karbantartás Ellenőrzési és karbantartási munkák A rugóerő működtetésű fék leírása A rugóerő működtetésű fék beszerelése A rugóerő működtetésű fék elektromos vezérlése A rugóerő működtetésű fék üzemzavarai A fék működésének ellenőrzése Biztonsági megcsúszó tengelykapcsoló A megcsúszó tengelykapcsoló felépítése A megcsúszó tengelykapcsoló súrlódási nyomatékának beállítása Teherlánc A teherlánc kenése beüzemeléskor és használat közben A teherlánc kopásának ellenőrzése A kopás mérése és a lánc cseréje A teherhorog kopásának mérése és a horog cseréje A haladómű karbantartása A haladómű fék felépítése Az emelőmű motor fel- és leszerelése Az emelőmotor leszerelése Az emelőmotor felszerelése Az elektromos láncos emelő bekapcsolási időtartama (FEM szerint) Rövid idejű üzemeltetés Szakaszos üzem Példa Az elektromos haladómű bekapcsolási időtartama (FEM szerint) A vezérlőkábel tehermentesítése Kenés/segédanyagok A hajtómű kenése A horogtartó és a horogszekrény kenése A haladómű kenése Segédanyagok Az elvi használati időtartam elérésekor elvégzendő teendők

4 1 Biztonsági utasítások 1.1 Az elektromos láncos emelők rendeltetésszerű alkalmazása Az elektromos láncos emelők rendeltetésszerűen terhek függőleges emelésére és süllyesztésére valamint vízszintes mozgatására (haladóművel) használhatók. Minden egyéb módon történő használat, különösen a 6.2 pontban felsorolt kezelési tilalmak figyelmen kívül hagyása, nem rendeltetésszerűnek tekintendő, mivel az ilyen alkalmazások baleset- és életveszélyesek lehetnek. Az ebből eredő károkért a gyártómű nem vállal felelősséget; a kockázatokat a felhasználó viseli. Bármilyen módon történő személyszállítás tilos! Az elektromos láncos emelő korszerű konstrukciója szakszerű kezelés esetén biztonságot és gazdaságos üzemeltetést garantál. A szabadalmaztatott biztonsági megcsúszó tengelykapcsoló a hajtómű és a fék között helyezkedik el. A fék a hajtóművön keresztül alakzáró kapcsolattal közvetlenül a teherre hat, a tengelykapcsoló terhelése nélkül. A beüzemelés előtt győződjön meg arról, hogy az összes elektromos csatlakoztatás előírásszerűen megtörtént, az összes kábel sértetlen, és a berendezést egy hálózati leválasztó kapcsolóval áramtalanítani lehet. Az üzemeltető ugyancsak köteles biztosítani, hogy az elektromos láncos emelő felfüggesztési pontjai úgy legyenek kialakítva, hogy azok a fellépő erőket biztonságosan felvegyék. Az elektromos láncos emelő üzemeltetése csak akkor megengedett, ha azt előírásszerűen felfüggesztették és ezáltal biztosított, hogy a mindenkori emelés folyamat során az emelőből kifutó láncág saját súlya következtében biztonságosan ki tud futni az emelőből. A fenti utasítás figyelmen kívül hagyása a lánc összetorlódásához és ez által az emelő károsodásához vezet. Az emelő agresszív közegekben történő alkalmazásához be kell kérni a gyártómű engedélyét. A Kezelési utasítás az elektromos láncos emelőn és az azzal végzett munkák biztonságát szolgálja. Az alábbiakban feltüntetett biztonsági utasításokat feltétlenül be kell tartani. A biztonsági utasításokat nem a teljesség igényével állítottuk össze. Kérdés vagy probléma esetén kérjük, keresse meg az illetékes helyi képviseletet. A Kezelési utasításnak mindig komplettnek és tökéletesen olvasható állapotúnak kell lennie. Nem vállalunk felelősséget az alábbi okokra visszavezethető károkért és üzemzavarokért: nem rendeltetésszerű használat a hajtásrendszer önkényes módosítása szakszerűtlen munkavégzés az üzemi rendszeren és annak segítségével kezelési hiba a Kezelési utasítás figyelmen kívül hagyása 1.2 Előírások Az elektromos láncos emelők felszerelésének, üzembe helyezésének, bevizsgálásának és karbantartásának alapjául a Német Szövetségi Köztársaságban ill. az Európai Unió országaiban alapvetően az alábbi előírások és a jelen Kezelési könyv utasításai szolgálnak. Európai irányelvek EK Gépek irányelv 98/37/EK EK Elektromágneses összeférhetőségi irányelv 89/336 EGK módosítva 92/31/EGK, 93/68/EGK EK Alacsony feszültségi irányelv 2006/95/EK BGV A1 BGV A3 (VBG 4) BGV D6 (VBG 9) BGV D8 (VBG 8) BGR 500 (VBG 9a) BGV B3 (VBG 121) BGG 905 (ZH 1/27) Német Szakmai Szövetség Előírásai (UVV - Balesetvédelmi Előírások) Megelőzési alapelvek Elektromos berendezések és szerelvények Daruk Csörlők, emelő- és vonszoló készülékek Teherfelvevő eszközök emelőgép üzemben Zaj A daruk vizsgálatának alapelvei 4

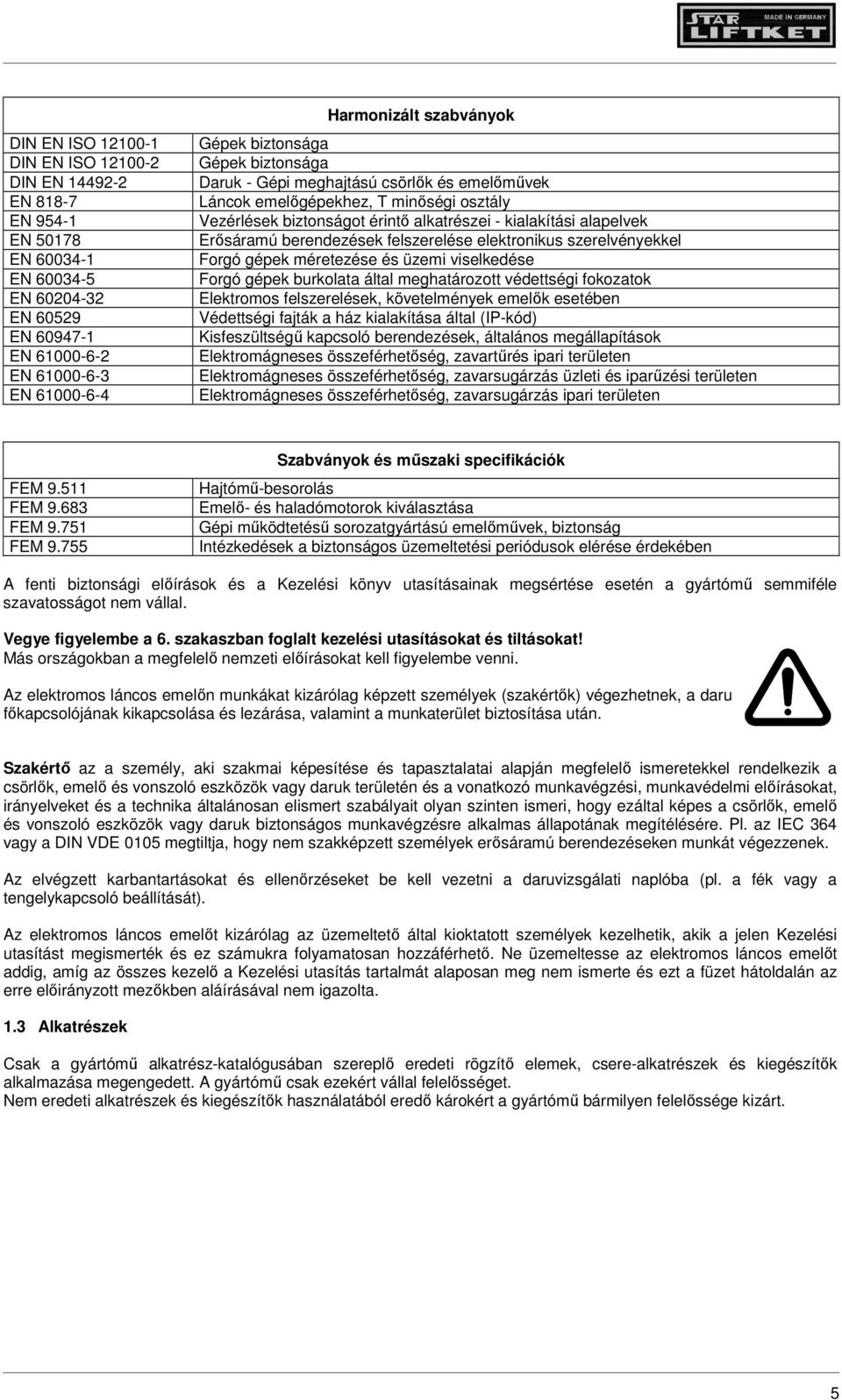

5 DIN EN ISO DIN EN ISO DIN EN EN EN EN EN EN EN EN EN EN EN EN Harmonizált szabványok Gépek biztonsága Gépek biztonsága Daruk - Gépi meghajtású csörlők és emelőművek Láncok emelőgépekhez, T minőségi osztály Vezérlések biztonságot érintő alkatrészei - kialakítási alapelvek Erősáramú berendezések felszerelése elektronikus szerelvényekkel Forgó gépek méretezése és üzemi viselkedése Forgó gépek burkolata által meghatározott védettségi fokozatok Elektromos felszerelések, követelmények emelők esetében Védettségi fajták a ház kialakítása által (IP-kód) Kisfeszültségű kapcsoló berendezések, általános megállapítások Elektromágneses összeférhetőség, zavartűrés ipari területen Elektromágneses összeférhetőség, zavarsugárzás üzleti és iparűzési területen Elektromágneses összeférhetőség, zavarsugárzás ipari területen FEM FEM FEM FEM Szabványok és műszaki specifikációk Hajtómű-besorolás Emelő- és haladómotorok kiválasztása Gépi működtetésű sorozatgyártású emelőművek, biztonság Intézkedések a biztonságos üzemeltetési periódusok elérése érdekében A fenti biztonsági előírások és a Kezelési könyv utasításainak megsértése esetén a gyártómű semmiféle szavatosságot nem vállal. Vegye figyelembe a 6. szakaszban foglalt kezelési utasításokat és tiltásokat! Más országokban a megfelelő nemzeti előírásokat kell figyelembe venni. Az elektromos láncos emelőn munkákat kizárólag képzett személyek (szakértők) végezhetnek, a daru főkapcsolójának kikapcsolása és lezárása, valamint a munkaterület biztosítása után. Szakértő az a személy, aki szakmai képesítése és tapasztalatai alapján megfelelő ismeretekkel rendelkezik a csörlők, emelő és vonszoló eszközök vagy daruk területén és a vonatkozó munkavégzési, munkavédelmi előírásokat, irányelveket és a technika általánosan elismert szabályait olyan szinten ismeri, hogy ezáltal képes a csörlők, emelő és vonszoló eszközök vagy daruk biztonságos munkavégzésre alkalmas állapotának megítélésére. Pl. az IEC 364 vagy a DIN VDE 0105 megtiltja, hogy nem szakképzett személyek erősáramú berendezéseken munkát végezzenek. Az elvégzett karbantartásokat és ellenőrzéseket be kell vezetni a daruvizsgálati naplóba (pl. a fék vagy a tengelykapcsoló beállítását). Az elektromos láncos emelőt kizárólag az üzemeltető által kioktatott személyek kezelhetik, akik a jelen Kezelési utasítást megismerték és ez számukra folyamatosan hozzáférhető. Ne üzemeltesse az elektromos láncos emelőt addig, amíg az összes kezelő a Kezelési utasítás tartalmát alaposan meg nem ismerte és ezt a füzet hátoldalán az erre előirányzott mezőkben aláírásával nem igazolta. 1.3 Alkatrészek Csak a gyártómű alkatrész-katalógusában szereplő eredeti rögzítő elemek, csere-alkatrészek és kiegészítők alkalmazása megengedett. A gyártómű csak ezekért vállal felelősséget. Nem eredeti alkatrészek és kiegészítők használatából eredő károkért a gyártómű bármilyen felelőssége kizárt. 5

6 2 Műszaki áttekintés 2.1 Összeállítási lehetőségek A könnyű szerelhetőséget biztosító építőkocka elven alapuló rendszer lehetővé teszi, hogy az elektromos láncos emelőt problémamentesen egy láncágas kivitelről két láncágasra, fix kivitelűről kézi vagy elektromos futóművesre, vagy más emelési ill. kezelési magasságúra alakítsuk át. Sékli Egylyukas függesztőlap (speciális kivitel) Kézi vagy elektromos haladómű Horgos felfüggesztés Függesztőlap Emelőmű Láncgyűjtő Vezérlő kapcsoló vészleállító gombbal Emeléshatároló (végállási ütköző) gumiütközővel Horogszekrény gumiütközővel 1. ábra: Összeállítási lehetőségek Horogtartó gumiütközővel 2.2 A típusmegjelölés magyarázata Példa: Modell 021 / 51 Típus 250 / 1-8 / 2 Modell 02 1 / 51 Típus 250 / 1-8 / 2 Modellszám Az emelési sebességek jelzőszáma 0 egy emelési sebességes emelőmű 1 két emelési sebességes emelőmű A házméret jelzőszáma 02 házméret I 4 12 mm-es lánccal 03 házméret I 5,2 15 mm-es lánccal 05 házméret II 5,2 15 mm-es lánccal 07 házméret II 7,2 21 mm-es lánccal 09 házméret III 9 27 mm-es lánccal 11 házméret III 11,3 31 mm-es lánccal Finomemelési sebesség m/perc-ben Fő emelési sebesség m/perc-ben Láncágak száma Teherbírás kg-ban A műszaki adatokat a 98/37 EK gépek irányelvnek megfelelően az elektromos láncos emelőhöz mellékelt dokumentáció tartalmazza. 6

7 2.3 Metszeti ábra Ábra sz. Megnevezés Ábra sz. Megnevezés 1 Vezérlés fedél 10 Kis fogaskerék tengely 1 2 Vezérlés 11 Teherlánc 3 Ventilátor fedél 12 Függesztőlap 4 Ventilátor 13 Meghajtó-tengely a láncdióval 5 Motortengely 14 Hajtóműfedél 6 Motor állórész 15 Hajtóműoldali fedél 7 Motor forgórész 16 Kapocsléc a tápfeszültség, a vezérlő kapcsoló és 8 Kuplungegység a haladómű elektromos bekötéshez 9 Ház 17 Fékegység 18 Horogszekrény ábra: Metszeti ábra 7

8 2.4 A teherlánc befűzésének elvi vázlata Csak a gyártó eredeti láncát használja. Kizárólag ez a lánc felel meg a terheléssel és az élettartammal szemben támasztott magas követelményeknek. A láncmeghajtó tengely a láncdióval Láncleszorító Láncvezető Láncgyűjtő Emeléshatároló (végállás-ütköző) Horogtartó Láncrögzítő kengyel Horogszekrény 3. ábra: 3.1 Egy láncágas kivitel 3.2 Két láncágas kivitel 3 Szerelés A szerelést a BGV D8 24. (VBG ) értelmében szakképzett személynek kell végeznie. 3.1 Mechanikai összeszerelés Horogtartó A horogtartó az egy láncágas kivitelű emelők teherfelfüggesztő alkatrésze. Gumiütköző bevulkanizált alátéttel Hernyócsavar Műanyag sapka teherbírás-matricával és láncméret jelöléssel Jelölés 4 vagy 5 Ház Nyomótárcsa Gumiütköző 2 imbuszcsavar Ház Nyomótárcsa Teherhorog, komplett (nyomócsapággyal) Teherhorog, komplett (nyomócsapággyal) Horogtartó 4 12 lánchoz 4. ábra: A horogtartók konstrukciója Horogtartó 5,2 15 lánchoz Horogtartó 7,2 21, 9 27 és 11,3 31 láncokhoz Karbantartáskor ellenőrizze a horog (kopás, csúcstávolság) és a gumiütköző állapotát. A 4 12 és 5,2 15 mm méretű láncok horogtartóján ezen felül a műanyag sapka (műanyag sapka a 4. ábrán) állapotát is ellenőrizni kell. A horogcsapágy, a kiakadásgátló és a horoganya-biztosítás állapotát is ellenőrizze. Az axiális csapágyat szükség esetén tisztítsa meg. 8

9 A horogtartók összeszerelésekor a csavarkötéseket az alábbi nyomatékokkal kell meghúzni: Részegység Max. teherbírás [kg] Csavarméret Darab Meghúzási nyomaték [Nm] Horogtartó, 4 12 lánchoz Horogtartó, 5,2 15 lánchoz Horogtartó, 7,2 21 lánchoz 1250 M10 30 DIN Horogtartó, 9 27 lánchoz 1600 M12 30 DIN Horogtartó, 11,3 31 lánchoz 3200 M12 35 DIN táblázat: A csavarkötések meghúzási nyomatékai Horogszekrény A horogszekrény a két láncágas kivitelű emelők teherfelfüggesztő alkatrésze. Stiftes biztosítás (a stift elfordulás ellen 2 helyen pontozással biztosítva) Rugós csap a horogszáron keresztirányban átdugva (csak 110/..m 111/.. modellek) Ház Radiális golyóscsapágy Láncdió Horoganya biztosítás Horogszekrény 4 12, 5,2 15, 7,2 21, 9 27 és 11,3 31 láncokhoz Gumiütköző 3 db imbuszcsavar Teherhorog, komplett (nyomócsapággyal) 5. ábra: A horogszekrény felépítése Karbantartáskor az egyes alkatrészek állapotát a pontnak megfelelően ellenőrizze. A horogszekrények összeszerelésekor a csavarkötéseket az alábbi nyomatékokkal kell meghúzni: Részegység Max. teherbírás [kg] Csavarméret Darab Meghúzási nyomaték [Nm] Horogszekrény, 4 12 lánchoz 500 M6x40 DIN 912 2/1 10/6 Horogszekrény, 5,2 15 lánchoz 1000 M6 40 DIN 912 2/1 10/6 Horogszekrény, 7,2 21 lánchoz 2000/2500 M8 50 DIN 912 2/1 20/10 Horogszekrény, 9 27 lánchoz 3200 M10 50 DIN 912 2/1 35/20* Horogszekrény, 11,3 31 lánchoz 6300 M12 60 DIN * A gumiütközőnél található csavar meghúzási nyomatéka csökkentett. Ezt a csavart csavarbiztosító pasztával be kell ragasztani a menetes furatba. 2. táblázat: A csavarkötések meghúzási nyomatékai Fix kivitelű elektromos láncos emelők - alapkivitel Függesztőlapos felfüggesztés Szerelés: Figyelem! Rögzítse az emelőhöz mellékelt függesztőlapot a két csap segítségével az emelőházon kialakított tartófülek furataiban. Helyezze a csapokra az alátéttárcsákat és biztosítsa a csapokat a sasszegekkel. A függesztőlapon található nyíl-jelölésnek a láncgyűjtő felőli oldalra kell kerülnie! 9

10 Függesztőlap Csap Láncgyűjtú felőli oldal 6. ábra: Függesztőlapos felfüggesztés Opció - egylyukas függesztőlap Szerelés: Az emelővel szállított egylyukas függesztőlapot rögzítse a két csap segítségével az emelőház tartófüleinek furatában. Helyezze a csapokra az alátéttárcsákat és biztosítsa a csapokat a sasszegekkel. Figyelem! Az egy és két láncágas kivitelre utaló szimbólumok (horogtartó ill. horogszekrény) közül az emelő kivitelének megfelelő jelölésnek a láncgyűjtő felőli oldalra kell kerülnie! Horogszekrény szimbólum két láncágas üzemhez Horogtartó szimbólum egy láncágas üzemhez Az egylyukas függesztőlap 180 -ban történő megfordításával az emelő átalakítható egy láncágas üzemről két láncágasra, ill fordítva rövid oldal hosszú oldal Csap 7. ábra: Felfüggesztés egylyukas függesztőlappal Láncgyűjtú felőli oldal egy láncágas horogtartó két láncágas horogszekrény Opció - horgos felfüggesztés Szerelés: Figyelem! Rögzítse az emelőhöz mellékelt felfüggesztő horgot a két csap segítségével az emelőházon kialakított tartófülek furataiban. Helyezze a csapokra az alátéttárcsákat és biztosítsa a csapokat a sasszegekkel. Az egy és két láncágas kivitelre utaló szimbólumok (horogtartó ill. horogszekrény) közül az emelő kivitelének megfelelő jelölésnek a láncgyűjtő felőli oldalra kell kerülnie! 10

11 Horogszekrény szimbólum két láncágas üzemhez Horogtartó szimbólum egy láncágas üzemhez A horgos felfüggesztés 180 -ban történő megfordításával az emelő átalakítható egy láncágas üzemről két láncágasra, ill fordítva rövid oldal hosszú oldal Láncgyűjtő felőli oldal egy láncágas horogtartó két láncágas horogszekrény 8. ábra: Felfüggesztés függesztőhoroggal A hajtómű szellőztetése Az emelő felszerelése után helyezze az emelőhöz mellékelt speciális legyezős alátétet a hajtóműházban túlnyomás/vákuum kialakulásának elkerülése érdekében a ház tetején található olajbetöltő csavar alá (lásd 9b. ábra). Ez az alátét szállításkor az olajbetöltő csavar mellett a házon található. Szabadban történő használat, magas páratartalom, valamint nagy hőmérséklet-ingadozás esetén a legyezős alátét használata nem ajánlott A láncgyűjtő felszerelése Az alábbi méretű láncgyűjtők műanyagból készülnek (lásd 9a ábra): Láncméret Max. befogadóképesség Láncgyűjtő típusa m 5, m 4/12 5/8 7/5 7, m m 5, m 4/16 5/10 7/8 7, m 3. táblázat: Műanyag láncgyűjtők A táblázatban feltüntetetteknél nagyobb befogadóképességű láncgyűjtők és a STAR 09./... és STAR 11./... modellek láncgyűjtői textil anyagból készülnek (lásd 9b. ábra). Műanyag láncgyűjtők Olajbetöltő csavar legyezős alátéttel Textil láncgyűjtő maximal Kette / chain 16 m 4 mm 10 m 5 mm 8 m 7 mm maximal Kette / chain 9a. ábra 9b. ábra 4/ lánchoz max. 30m 9. ábra: A láncgyűjtő felszerelése és az olajbetöltő csavar 11

12 A műanyag vagy textil láncgyűjtő felszerelésére a 9a. ill. 9b. ábra szerint egy csavar és egy önbiztosító anya segítségével kerül sor. Húzza meg az anyát úgy, hogy az fixen rögzítse a csavart. Cserélje ki az önbiztosító anyát, ha a láncgyűjtő ismételt szerelésekor az már nem biztosítja a csavar rögzítettségét. Fontos! Ellenőrizze, hogy a rendelkezésre álló láncgyűjtő megfelel-e az adott lánchosszúságnak (lásd a láncgyűjtőn feltüntetett láncméret és befogadóképesség jelölést). Helyezze az emeléshatárolóval és gumialátéttel felszerelt láncvéget lazán a láncgyűjtőbe. A lánc befuttatása után ellenőrizze a láncgyűjtő telítettségét az annak oldalán feltüntetett jelölés alapján. Tilos túllépni a maximálisan megengedett feltöltöttséget! Túlméretes láncgyűjtő Amennyiben a lánccal teli láncgyűjtő tömege meghaladja a 25 kg-ot, úgy azt az erre a célra gyárilag felszerelt hevederrel tehermentesíteni kell. A hevedert megfelelően be kell igazítani és a rajta található racsnis feszítő segítségével meg kell húzni, mégpedig akkor, amikor a láncgyűjtőben kb. 10 kg tömegű lánc van. Mivel a helyszíni alkalmazási feltételek előzetesen nem ismertek, a heveder csatlakozási pontját fix felszerelésnél az üzemeltetőnek kell kialakítania (lásd 10. ábra). Amennyiben az elektromos láncos emelőt haladóműre szerelik fel, úgy a heveder bekötési pontját egy plusz utánfutó haladóművel kell létrehozni (extra tartozék lásd 11. ábra). A felszerelés után mindenképpen biztosítani kell a heveder feszességét, és azt rendszeresen ellenőrizni, szükség esetén korrigálni kell. A hevedert a felfekvési ponton a mellékelt élvédővel védeni kell (lásd 10. és 11. ábrák). Csatlakozási pont Élvédő Heveder Racsni Figyelem! Egycsapos haladóművekhez nem használható. 10. ábra: Fix telepítésű elektromos láncos emelő láncgyűjtővel (a helyszínen kialakítandó csatlakozási ponttal) 11. ábra: Elektromos láncos emelő láncgyűjtővel és utánfutó haladóművel (ívelt pályákhoz csak feltételesen alkalmazható) A heveder végét a 12. ábrán látható módon kell befűzni a racsniba és megfeszíteni. A heveder szabad vége Heveder a racsnival 12. ábra: A heveder befűzése a racsniba és megfeszítése 12

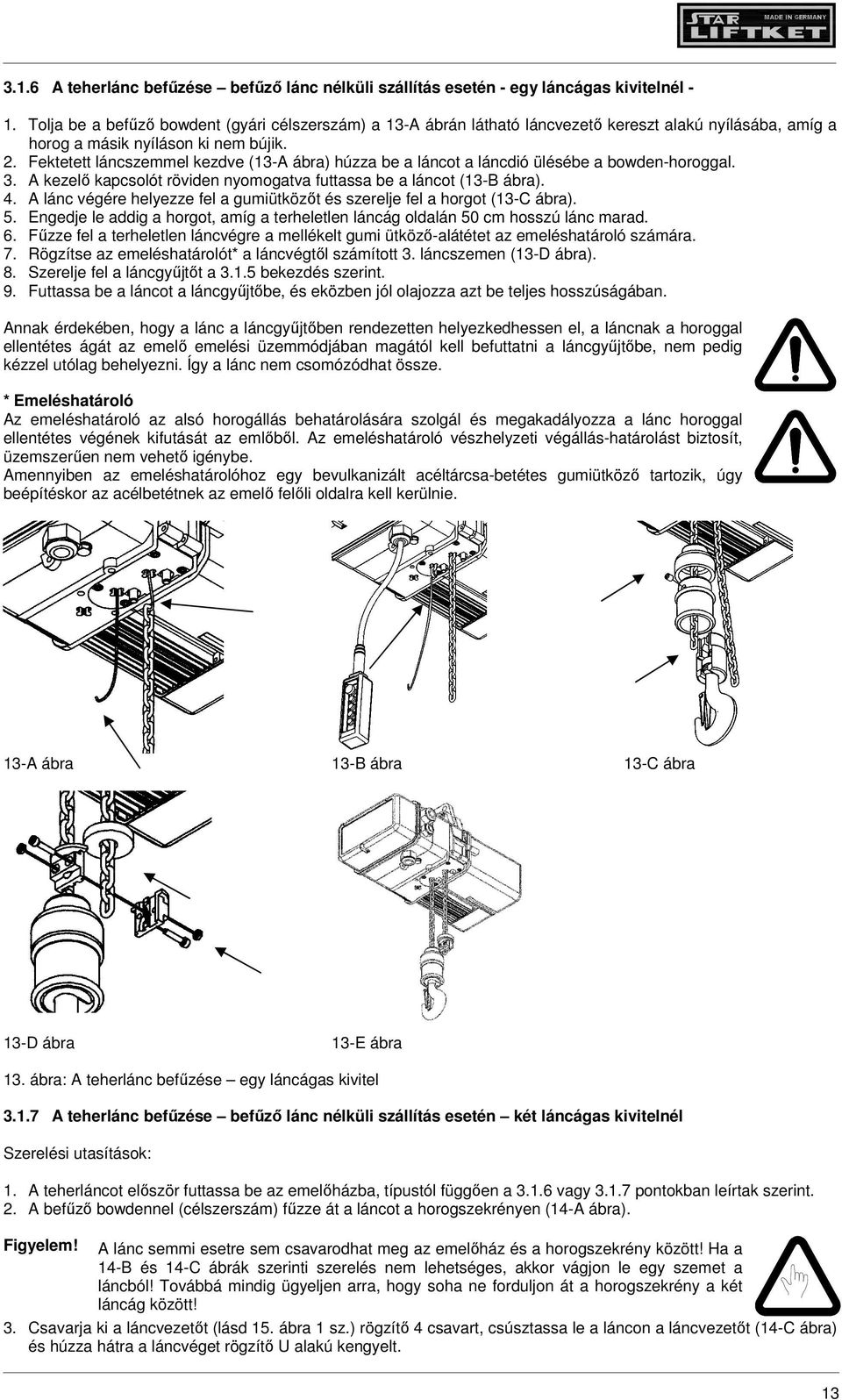

13 3.1.6 A teherlánc befűzése befűző lánc nélküli szállítás esetén - egy láncágas kivitelnél - 1. Tolja be a befűző bowdent (gyári célszerszám) a 13-A ábrán látható láncvezető kereszt alakú nyílásába, amíg a horog a másik nyíláson ki nem bújik. 2. Fektetett láncszemmel kezdve (13-A ábra) húzza be a láncot a láncdió ülésébe a bowden-horoggal. 3. A kezelő kapcsolót röviden nyomogatva futtassa be a láncot (13-B ábra). 4. A lánc végére helyezze fel a gumiütközőt és szerelje fel a horgot (13-C ábra). 5. Engedje le addig a horgot, amíg a terheletlen láncág oldalán 50 cm hosszú lánc marad. 6. Fűzze fel a terheletlen láncvégre a mellékelt gumi ütköző-alátétet az emeléshatároló számára. 7. Rögzítse az emeléshatárolót* a láncvégtől számított 3. láncszemen (13-D ábra). 8. Szerelje fel a láncgyűjtőt a bekezdés szerint. 9. Futtassa be a láncot a láncgyűjtőbe, és eközben jól olajozza azt be teljes hosszúságában. Annak érdekében, hogy a lánc a láncgyűjtőben rendezetten helyezkedhessen el, a láncnak a horoggal ellentétes ágát az emelő emelési üzemmódjában magától kell befuttatni a láncgyűjtőbe, nem pedig kézzel utólag behelyezni. Így a lánc nem csomózódhat össze. * Emeléshatároló Az emeléshatároló az alsó horogállás behatárolására szolgál és megakadályozza a lánc horoggal ellentétes végének kifutását az emlőből. Az emeléshatároló vészhelyzeti végállás-határolást biztosít, üzemszerűen nem vehető igénybe. Amennyiben az emeléshatárolóhoz egy bevulkanizált acéltárcsa-betétes gumiütköző tartozik, úgy beépítéskor az acélbetétnek az emelő felőli oldalra kell kerülnie. 13-A ábra 13-B ábra 13-C ábra 13-D ábra 13-E ábra 13. ábra: A teherlánc befűzése egy láncágas kivitel A teherlánc befűzése befűző lánc nélküli szállítás esetén két láncágas kivitelnél Szerelési utasítások: 1. A teherláncot először futtassa be az emelőházba, típustól függően a vagy pontokban leírtak szerint. 2. A befűző bowdennel (célszerszám) fűzze át a láncot a horogszekrényen (14-A ábra). Figyelem! A lánc semmi esetre sem csavarodhat meg az emelőház és a horogszekrény között! Ha a 14-B és 14-C ábrák szerinti szerelés nem lehetséges, akkor vágjon le egy szemet a láncból! Továbbá mindig ügyeljen arra, hogy soha ne forduljon át a horogszekrény a két láncág között! 3. Csavarja ki a láncvezetőt (lásd 15. ábra 1 sz.) rögzítő 4 csavart, csúsztassa le a láncon a láncvezetőt (14-C ábra) és húzza hátra a láncvéget rögzítő U alakú kengyelt. 13

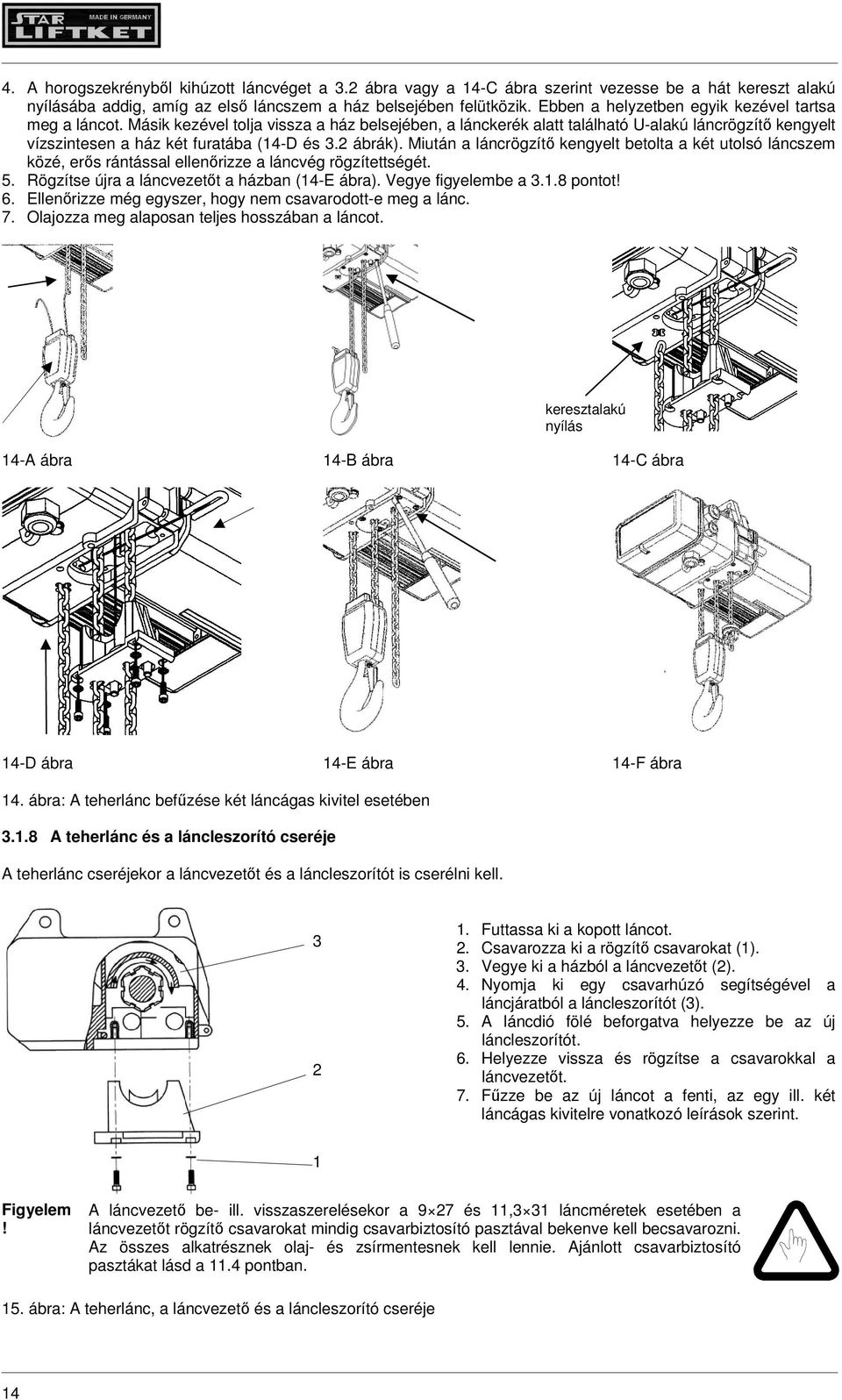

14 4. A horogszekrényből kihúzott láncvéget a 3.2 ábra vagy a 14-C ábra szerint vezesse be a hát kereszt alakú nyílásába addig, amíg az első láncszem a ház belsejében felütközik. Ebben a helyzetben egyik kezével tartsa meg a láncot. Másik kezével tolja vissza a ház belsejében, a lánckerék alatt található U-alakú láncrögzítő kengyelt vízszintesen a ház két furatába (14-D és 3.2 ábrák). Miután a láncrögzítő kengyelt betolta a két utolsó láncszem közé, erős rántással ellenőrizze a láncvég rögzítettségét. 5. Rögzítse újra a láncvezetőt a házban (14-E ábra). Vegye figyelembe a pontot! 6. Ellenőrizze még egyszer, hogy nem csavarodott-e meg a lánc. 7. Olajozza meg alaposan teljes hosszában a láncot. keresztalakú nyílás 14-A ábra 14-B ábra 14-C ábra 14-D ábra 14-E ábra 14-F ábra 14. ábra: A teherlánc befűzése két láncágas kivitel esetében A teherlánc és a láncleszorító cseréje A teherlánc cseréjekor a láncvezetőt és a láncleszorítót is cserélni kell Futtassa ki a kopott láncot. 2. Csavarozza ki a rögzítő csavarokat (1). 3. Vegye ki a házból a láncvezetőt (2). 4. Nyomja ki egy csavarhúzó segítségével a láncjáratból a láncleszorítót (3). 5. A láncdió fölé beforgatva helyezze be az új láncleszorítót. 6. Helyezze vissza és rögzítse a csavarokkal a láncvezetőt. 7. Fűzze be az új láncot a fenti, az egy ill. két láncágas kivitelre vonatkozó leírások szerint. 1 Figyelem! A láncvezető be- ill. visszaszerelésekor a 9 27 és 11,3 31 láncméretek esetében a láncvezetőt rögzítő csavarokat mindig csavarbiztosító pasztával bekenve kell becsavarozni. Az összes alkatrésznek olaj- és zsírmentesnek kell lennie. Ajánlott csavarbiztosító pasztákat lásd a 11.4 pontban. 15. ábra: A teherlánc, a láncvezető és a láncleszorító cseréje 14

15 3.2 Elektromos csatlakozások Az elektromos berendezést az érvényes előírásoknak megfelelően kell kialakítani! A berendezés kiépítése után végezze el az EN pontja szerinti ellenőrzéseket. A vezérlés részletes kialakítását a kapcsolási rajz tartalmazza. Az emelő elektromos kialakítása megfelel az EN rész jelenleg érvényes változatának Hálózati csatlakoztatás A hálózati csatlakozás főkapcsolóját a DIN EN bekezdése szerint az összes pólus megszakításával kell kialakítani. Az elektromos berendezéseken csak szakember végezhet munkálatokat. A javítási munkák megkezdése előtt a berendezést áramtalanítani kell. Biztosítás (lomha) 400 V (3 fázisú váltóáram) esetén a hálózati főkapcsoló előtt: 4. táblázat: Biztosítás (lomha) Modell 6 A STAR 02../... és 03../ A STAR 05../... és 07../... STAR 09../ A STAR 09../... és 57../... STAR 11../... Ellenőrizze, hogy a hálózati feszültség egyezik-e a típustáblán feltüntetettel. Csatlakoztassa a hálózati és vezérlő kábeleket a kapcsolási rajz szerint. Az L1, L2, L3 és PE hálózati csatlakozások a hajtómű oldali fedél alatt találhatók. A bekötéshez 3+PE kábel (minimális keresztmetszet 1,5 mm²) szükséges. A bekötés után nyomja meg az emelés gombot. Amennyiben ekkor a teher lefelé mozdul, cserélje fel az L1 és L2 bekötési pontokat. (Az átkötés előtt áramtalanítsa a berendezést!) Amennyiben a vezérlés DIN EN rész szerinti vészleállító kapcsolóval rendelkezik, úgy annak nyomógombja a vezérlőkapcsolón található. A vészleállító kapcsoló működtetése nem helyettesíti a berendezésnek a munka befejezését követő előírásszerű kikapcsolását a hálózati főkapcsolóval. A függőkapcsoló vezérlőkábelének és az elektromos haladómű bekötőkábelének csatlakozó kapcsai szintén a hajtóműoldali fedél alatt találhatók. A szabályszerű működés biztosítása érdekében a hálózatnak jobb forgásirányú elektromos mezővel kell rendelkeznie és azt, eltérés esetén, korrigálni kell. A bekötés korrekt kivitelezésekor az emelő az Emelés nyomógomb működtetésekor emelési irányba mozog. Biztosítás (lomha) 230 V (1 fázisú váltóáram) esetén a hálózati főkapcsoló előtt: 5. táblázat: Biztosítás (lomha) Modell 6 A STAR 020/01 10 A STAR 050/01, 050/02 16 A STAR 070/01, 070/02 Ellenőrizze, hogy a hálózati feszültség egyezik-e a típustáblán feltüntetettel. Csatlakoztassa a hálózati és vezérlő kábeleket a kapcsolási rajz szerint. Az L1, N és PE hálózati csatlakozások kapcsai a hajtómű oldali fedél alatt találhatók. A bekötéshez 3 eres kábel szükséges, 2,5 mm² minimális érkeresztmetszettel. A bekötés után nyomja meg az emelés gombot. Amennyiben ekkor a teher lefelé mozdul, cserélje fel a Z1 és Z2 kábel-ereket. (Az átkötés előtt áramtalanítsa a berendezést!) Amennyiben a vezérlés DIN EN rész szerinti vészleállító kapcsolóval rendelkezik, úgy annak nyomógombja a vezérlőkapcsolón található. A vészleállító kapcsoló működtetése nem helyettesíti a berendezésnek a munka befejezését követő előírásszerű kikapcsolását a hálózati főkapcsolóval. 15

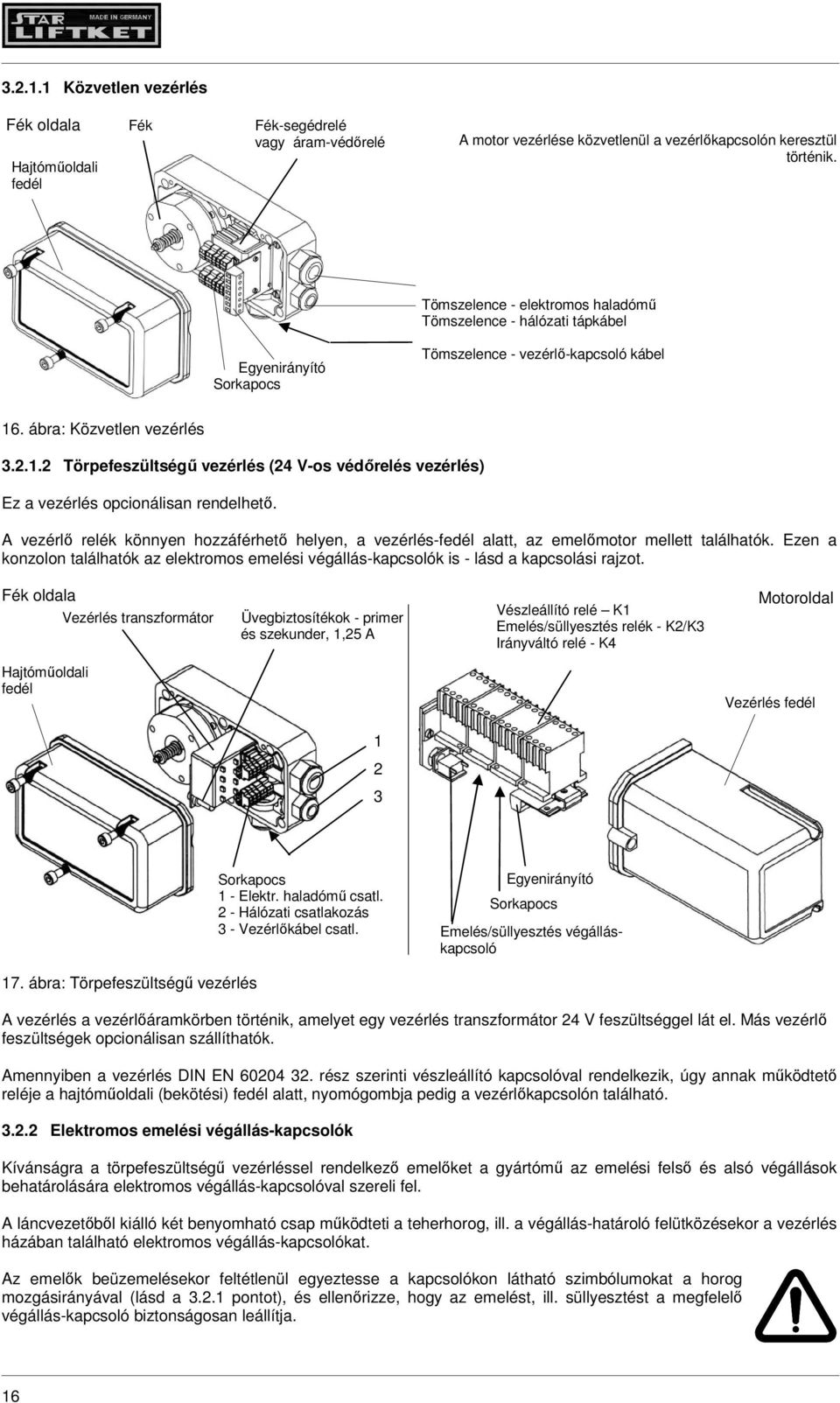

16 Közvetlen vezérlés Fék oldala Fék Fék-segédrelé vagy áram-védőrelé Hajtóműoldali fedél A motor vezérlése közvetlenül a vezérlőkapcsolón keresztül történik. Tömszelence - elektromos haladómű Tömszelence - hálózati tápkábel Egyenirányító Sorkapocs Tömszelence - vezérlő-kapcsoló kábel 16. ábra: Közvetlen vezérlés Törpefeszültségű vezérlés (24 V-os védőrelés vezérlés) Ez a vezérlés opcionálisan rendelhető. A vezérlő relék könnyen hozzáférhető helyen, a vezérlés-fedél alatt, az emelőmotor mellett találhatók. Ezen a konzolon találhatók az elektromos emelési végállás-kapcsolók is - lásd a kapcsolási rajzot. Fék oldala Vezérlés transzformátor Üvegbiztosítékok - primer és szekunder, 1,25 A Vészleállító relé K1 Emelés/süllyesztés relék - K2/K3 Irányváltó relé - K4 Motoroldal Hajtóműoldali fedél Vezérlés fedél Sorkapocs 1 - Elektr. haladómű csatl. 2 - Hálózati csatlakozás 3 - Vezérlőkábel csatl. Egyenirányító Sorkapocs Emelés/süllyesztés végálláskapcsoló 17. ábra: Törpefeszültségű vezérlés A vezérlés a vezérlőáramkörben történik, amelyet egy vezérlés transzformátor 24 V feszültséggel lát el. Más vezérlő feszültségek opcionálisan szállíthatók. Amennyiben a vezérlés DIN EN rész szerinti vészleállító kapcsolóval rendelkezik, úgy annak működtető reléje a hajtóműoldali (bekötési) fedél alatt, nyomógombja pedig a vezérlőkapcsolón található Elektromos emelési végállás-kapcsolók Kívánságra a törpefeszültségű vezérléssel rendelkező emelőket a gyártómű az emelési felső és alsó végállások behatárolására elektromos végállás-kapcsolóval szereli fel. A láncvezetőből kiálló két benyomható csap működteti a teherhorog, ill. a végállás-határoló felütközésekor a vezérlés házában található elektromos végállás-kapcsolókat. Az emelők beüzemelésekor feltétlenül egyeztesse a kapcsolókon látható szimbólumokat a horog mozgásirányával (lásd a pontot), és ellenőrizze, hogy az emelést, ill. süllyesztést a megfelelő végállás-kapcsoló biztonságosan leállítja. 16

17 A felső horog-végállás kapcsolója Az alsó horog-végállás kapcsolója 18. ábra: Opcionális elektromos végállás-kapcsolók 24 V-os vezérlésnél Üzemi feszültségek Az elektromos láncos emelők alapkivitelben 400 V, 3 fázis, 50 Hz feszültségre készültek. Az emelők ettől eltérő feszültségekre vagy frekvenciákra is szállíthatók. Az adott kivitel a típustábláról leolvasható. Az elektromos láncos emelők Volt (3 fázis) közötti üzemi feszültség-tartományban történő üzemeltetésre alkalmasak. Más kivitelek külön érdeklődésre. 4 Elektromos láncos emelő haladóművel Az összes haladómű alkalmas DIN 1025 és Euronorm szerinti keskeny gerendákhoz DIN 1025 szerinti közepesen széles I-gerendákhoz DIN 1025 szerinti széles I-gerendákhoz A pálya végein a futókerekek közepének magasságában rugalmas végállás határoló ütközőket kell elhelyezni. Ezen felül opcióként elektromos haladási végállás-kapcsolós kivitel is rendelhető. Haladómű teherbírása (kg) Görbületi sugár (m) 1000-ig ig 1, ig 2 Pályagörbület sugara: Ívelt pályákra az elektromos haladóművet úgy kell felszerelni, hogy a haladómű motorja a kanyar külső ívén helyezkedjen el. 6. táblázat: Pályagörbület sugara Egycsapos kézi haladómű (opcionális Elektromos haladómű Standard kézi haladómű változat) 1 Haladómű motor 2 Felfüggesztő csap 3 Távtartó alátétek 4 Függesztőlap 5 24 V-os vezérlés (opcionális) 24 V-os vezérlésű haladómű 19. ábra: Haladómű 17

18 4.1 Mechanikai összeszerelés A futómű és az emelő egymáshoz viszonyított elhelyezkedése Rögzítse a mellékelt kétlyukú függesztőlapot az emelőn a pont szerint.. Az elektromos haladómű szerelésénél vegye figyelembe az alábbiakat: Közvetlen vezérlésű kivitel 24 V-os vezérlésű kivitel Haladómű motor Motorbekötő kábel A haladómű 24 V-os vezérlésének bekötése Hálózati kábel 20. ábra: A futómű és az emelő elhelyezkedése egymáshoz képest A kétcsapos haladómű összeszerelése A két függesztőcsapot a haladómű oldalpajzsán úgy kell rögzíteni, hogy a futókerekek pereme és a sín pereme között egy-két milliméter hézag maradjon. A haladómű szélességének beállítása a távtartó alátétek szimmetrikus elhelyezésével történik. A függesztőlap a távtartó perselyek között helyezkedik el a függesztőcsapon. A függesztőcsapok csavaranyáit nyomatékkulccsal kell meghúzni. Hatlapú csavaranya M16 1,5 M22 1,5 M36 1,5 Meghúzási nyomaték 75 Nm 150 Nm 560 Nm 7. táblázat: Meghúzási nyomatékok Az összeszerelés után a 21. ábrán feltüntetett nyilak irányában az emelőnek még mozgásszabadsággal kell rendelkeznie a haladóműhöz képest. 21. ábra: Mozgásszabadság az emelő és a haladómű között Figyelem! A függesztőlap az adott típusú emelőhöz és az alkalmazott haladóműhöz (övszélesség) illeszkedik. Egy emelőnek utólagosan haladóművel történő felszerelésekor a függesztőlapot a 8. táblázat, ill. 9. táblázat alapján kell kiválasztani! 18

19 4.1.3 Az egycsapos haladómű szerelése A felfüggesztő csapot a haladómű oldalpajzsán úgy kell rögzíteni, hogy a futókerekek pereme és a tartó pereme között egy-két milliméter hézag maradjon. A haladómű szélességének beállítása a távtartó alátétek szimmetrikus elhelyezésével történik. A felfüggesztő csapok csavaranyáit nyomatékkulccsal kell meghúzni. Ügyeljen arra, hogy a távtartó perselyek ne szoruljanak meg! A megfelelő meghúzási nyomatékokat a 7. táblázat tartalmazza. 4.2 Haladómű tömegének kiegyensúlyozása Azoknál a haladóműveknél, amelyek a keskeny övszélesség és a hajtóműves motor alkalmazása miatt billenésre hajlamosak, ellensúly szerelvény alkalmazása szükséges. 4.3 A haladóművek elektromos bekötése Közvetlen vezérlés Az elektromos haladóműhöz a gyártómű egy kb. 0,5 m hosszú kábelt mellékel, amelynek ereit jelölésekkel és érvégekkel látták el az emelőhöz való elektromos csatlakoztatáshoz. A sorkapocs az emelő hajtóműoldali fedele alatt található. A bekötést a kapcsolási rajz szerint kell elvégezni. A vezérlőkapcsolón találhatók a haladómű mozgását vezérlő nyomógombok. A kétsebességes haladóművek vezérlő nyomógombjai félig benyomva a lassú, teljesen benyomva a gyors haladási sebességet kapcsolják. Törpefeszültségű vezérlés, 24 V (opcionális) A haladómű motorjának védőreléi egy külön dobozban helyezkednek el. Ezt a dobozt a haladómű motorral ellentétes oldali pajzsára kell felszerelni 2 db. M8 16 DIN 933 hatlapfejű csavarral. A vezérlő doboz két csatlakozó vezetékét a kapcsolási rajz szerint kell bekötni az emelő sorkapcsára ill. a haladómű motorjának csatlakozó dobozába. Az elektromos bekötés után ellenőrizze az emelő és a haladómű összes funkciójának működését. 4.4 Két függesztőcsapos haladóművek műszaki adatai Kézi haladómű típus Elektromos haladómű típus / Haladási sebesség [m/perc] HFN 500 EFN 500 / 16 vagy 25 vagy 5+20 Teherbír ás [kg] Övszélesség beállítási tartomány [mm] HFS1 500 EFS1 500 / 16 vagy 25 vagy ábra: Haladómű tömegének kiegyensúlyozása 23. ábra: Emelő elektromos haladóművel HFS2 500 EFS2 500 / 16 vagy 25 vagy HFN 500 EFN 500 / 16 vagy 25 vagy HFS1 500 EFS1 500 / 16 vagy 25 vagy HFS2 500 EFS2 500 / 16 vagy 25 vagy Függesztőlap típus 500 N, S1, S2 500 N, S1, S2 Emelő típus STAR / 020/50 020/52 021/51 050/52 051/52 051/55 HFN 1000 EFN 1000 / 16 vagy 25 vagy N 030/51 HFS EFS / 16 vagy 25 vagy S1 030/35 HFS EFS / 16 vagy 25 vagy S2 030/53 HFN 1000 EFN 1000 / 16 vagy 25 vagy N 050/53 HFS EFS / 16 vagy 25 vagy S1 070/51 HFS EFS / 16 vagy 25 vagy S2 071/53 HFN 2000 EFN 2000 / 16 vagy 25 vagy N 070/53 HFS HFS EFS1 EFS / 16 vagy 25 vagy / 16 vagy 25 vagy S S2 070/54 070/55 021/52 021/53 030/50 070/57 071/55 19

20 Kézi haladómű típus Elektromos haladómű típus / Haladási sebesség [m/perc] HFN 2000 EFN 2000 / 8 vagy 12 vagy 5+20 Teherbír ás [kg] Övszélesség beállítási tartomány [mm] Függesztőlap típus N HFS EFS / 8 vagy 12 vagy S1 HFS EFS / 8 vagy 12 vagy S2 HFN 3200 EFN 3200 / 8 vagy 12 vagy N HFS EFS / 8 vagy 12 vagy S1 HFS EFS / 8 vagy 12 vagy S2 HFN 3200 EFN 3200 / 8 vagy 12 vagy N HFS EFS / 8 vagy 12 vagy S1 HFS EFS / 8 vagy 12 vagy S2 HFN 5000 EFN 5000 / HFS EFS / N, S1 HFS EFS / S2 HFN 6300 EFN 6300 / HFS EFS / N, S1 HFS EFS / S2 8. táblázat: Műszaki adatok az emelőkhöz tartozó kétcsapos haladóművek kiválasztásához A haladóművek típusjelölésének magyarázata Két függesztőcsapos haladóművek: HF N / 500 EF S1 / 1000 / 16 EF S2 / 2000 / 5+20 Emelő típus STAR / 090/52 090/54 090/55 070/56 091/51 091/52 091/56 091/57 091/58 110/52 111/50 111/52 110/54 111/54 HF - Kézi haladómű Övszélesség Teherbírás Haladási sebesség EF - Elektromos haladómű N, S1, S2 [kg] elektromos haladóműveknél [m/perc] 4.5 Egy függesztőcsapos haladóművek műszaki adatai Kézi haladómű típus Elektromos haladómű típus / Haladási sebesség [m/perc] Teherbírás [kg] EHFN 1000 EEFN 1000 / 16 vagy 25 vagy 5+20 vagy 7,5+30 Övszélesség [mm] EHFS EEFS / 16 vagy 25 vagy 5+20 vagy 7, EHFS EEFS / 16 vagy 25 vagy 5+20 vagy 7, EHFN 2000 EEFN 2000 / 16 vagy 25 vagy 5+20 vagy 7, EHFS EEFS / 16 vagy 25 vagy 5+20 vagy 7, EHFS EEFS / 16 vagy 25 vagy 5+20 vagy 7, EHFN 3200 EEFN 3200 / 5+20 vagy 7, EHFS EEFS / 5+20 vagy 7, EHFS EEFS / 5+20 vagy 7, EHFN 5000 EEFN 5000 / EHFS EEFS / EHFS EEFS / EHFN 6300 EEFN 6300 / EHFS EEFS / EHFS EEFS / táblázat: Műszaki adatok az egy függesztőcsapos haladóművek kiválasztásához 20

21 A haladóművek típusjelölésének magyarázata Egy függesztőcsapos haladóművek: EHF N / 1000 EEF S1 / 1000 / 7,5+30 EHF - Egycsapos kézi haladómű Övszélesség Teherbírás Haladási sebesség EEF - Egycsapos elektromos N, S1, S2 [kg] elektromos haladóművekhez [m/perc] 5 Felülvizsgálatok Az elektromos láncos emelők az alábbi előírások szerint alkalmazhatók: UVV Csörlők, emelő- és vonszoló eszközök BGV D8 (VBG 8) UVV Daruk BGV D6 (VBG 9) 5.1 Ellenőrzés BGV D8 23. (VBG ) szerinti alkalmazáskor Az emelőt az első üzembe helyezés előtt és lényeges változtatások után szakképzett személlyel ellenőriztetni kell. 5.2 Ellenőrzés BGV D6 25. (VBG ) szerinti alkalmazáskor A darukat első üzembe helyezés előtt és lényeges változtatások után erre jogosult szakértővel kell ellenőriztetni. Az elektromos láncos emelők típusminősítéssel rendelkeznek. 5.3 Időszakos felülvizsgálatok A készülékeket, darukat és tartószerkezeteket évente egyszer szakképzett személlyel kell ellenőriztetni. Nehéz üzemeltetési körülmények között, pl. gyakori teljes terheléses üzemelésnél, poros vagy agresszív környezetben, nagy kapcsolásszám, hosszú bekapcsolási időtartam esetén növelje a felülvizsgálatok gyakoriságát. Szakértőnek (a Német Szövetségi Köztársaságban) a daruvizsgálat szempontjából a TÜV szakértőin felül csak a Szakmai Szövetség erre felhatalmazott szakemberei számítanak. Szakképzett személy a gyártómű vevőszolgálati technikusa, vagy a speciálisan erre kiképzett szakszemélyzet. 6 Kezelési utasítások és tilalmak 6.1 Kezelési utasítások A teher csak azután mozdítható meg, miután azt a horogra szabályszerűen felfüggesztették és a veszélyes területen nem tartózkodnak személyek, vagy miután a kezelő a teher felfüggesztését végző személytől jelzést kapott (BGV D bek. (VBG bek.)). Az elektromos láncos emelők a feltüntetett bekapcsolási időtartammal -20 C és +40 C közötti hőmérséklet-tartományban történő üzemeltetésre készültek. Magasabb környezeti hőmérséklet esetén a bekapcsolási időtartamot megfelelően csökkenteni kell. Az emelők elektromos védettségi osztálya alapkivitelben IP 55. A motorok az F hőállósági osztály előírásai szerint készülnek. A terhet az emelés előtt az elektromos láncos emelő alatt függőlegesen kell felállítani. A mozgatási irányokat a vezérlőkapcsolón szimbólumok jelzik. Tilos a láncot éleken átvetni. A kézi haladóműves emelőket csak a tehernél, a horogtartónál vagy a horogszekrénynél fogva szabad mozgatni. Agresszív környezetben történő alkalmazáskor kérje ki a gyártómű véleményét. Izzó olvadékok, vagy hasonló veszélyes anyagok mozgatása esetén kérje ki a gyártómű véleményét. Ne eressze le annyira a két láncágas horogszekrényt, hogy a lánc fellazulhasson. Javításokat csak szakember végezhet, lekapcsolt és biztosított hálózati főkapcsoló mellett és az emelő terheletlen állapotában. A vészleállító kapcsoló működtetése után a használat kiváltó okát szakértő személynek kell megszüntetnie. A vészleállító nyomógomb csak ezután biztosítható ki. A kezelő a felfekvő terheket mindig csak a legkisebb rendelkezésre álló emelési sebességgel emelheti meg. A megemelés előtt a laza függesztékeket meg kell feszíteni. Szabadban üzemeltetett daruknál a futómacskát nyugalmi helyzetében fedéllel kell ellátni. A haladómű megadott teherbírásának azonosnak, vagy nagyobbnak kell lennie, mint az emelőmű függesztékén (horgán) feltüntetett teherbírás. A 2. (fix) láncágnak az emelőmű házában való rögzítéséhez kizárólag az eredeti gyári láncrögzítő kengyel használható. 21

22 6.2 Kezelési tilalmak A funkciók gyors ki-be kapcsolgatása. A megcsúszó tengelykapcsoló üzemszerű igénybevétele (vész-végálláshatárolás). Személyszállítás. Személyek tartózkodása a teher alatt. A szakképzett személy vagy szakértő általi ellenőrzés előtti üzembe helyezés. A névleges terhelésnél nagyobb terhek mozgatása. Terhek ferde húzása vagy vonszolása. Teher kiszakítása. Vákuum alatti tartályok fedelének leemelése. A futómacska mozgatása a vezérlőkapcsoló vagy -kábel húzásával, akkor is, ha az tehermentesített. Szakismeret nélküli javítás. Elkopott gumiütközős, vagy gumiütköző nélküli horogtartóval, horogházzal és emeléshatárolóval való használat. A lánc használata függesztékként vagy a teher átkötözésére. Üzemeltetés megcsavarodott lánccal, pl. a horogszekrény átfordulása, vagy a fix láncág hibás összeszerelése miatt. Hosszabb lánccal történő üzemeltetés, mint amennyi a láncgyűjtőn fel van tüntetve (lásd a pont). A megengedett bekapcsolási időtartam túllépése. Az időszakos felülvizsgálat határidejének túllépése utáni üzemeltetés. Üzemeltetés a munkavédelmi vizsgálat időpontjának lejárta, vagy az elméleti élettartam elérése után. A fix láncágnak az eredeti gyári láncrögzítő kengyel helyett más alkatrésszel való rögzítése. Az emelő kézzel elérhető tartományban való üzemeltetésekor, vagyis, ha a sínpálya magassága kisebb, mint 2,5 m, tilos kézzel a haladási szintre nyúlni. Ugyancsak tilos a láncot üzemelés közben megérinteni. 7 Karbantartás Minden karbantartási munkát csak szakképzett személyek végezhetnek. A karbantartási táblázat (10. táblázat) tartalmazza az ellenőrizendő alkatrészeket és funkciókat, valamint a szükséges karbantartási munkákat. A hibákat az üzemeltetőnek azonnal írásban be kell jelenteni, aki kezdeményezi a hibák szakember általi megszüntetését. Az összes karbantartási munkát kizárólag terheletlen és a hálózati főkapcsolóval áramtalanított emelőn szabad végezni. Nehéz üzemi körülmények esetén, pl. több műszakos üzem, nagy kapcsolási gyakoriság, környezeti terhelés, a karbantartási periódusokat le kell rövidíteni. Kopások ellenőrzése Ellenőrizze a függesztő- és teherhorog esetleges deformációját (horognyílás mérése), rozsda- és repedésmentességét, azok általános állapotát. A horogszekrény láncdióját a felfekvő felület kb. 1 mm-es bekopása esetén kell újra cserélni. Cserélje ki a kopott gumiütközőket! 7.1 Ellenőrzési és karbantartási munkák Tartsa be a 1.2. pontban leírtakat! Az alábbi ellenőrzési időközök irányértékek, melyeket nehéz üzemeltetési körülmények (több műszakos üzem, állandó névleges terhelés, por, környezeti terhelés), a karbantartási állapot és a környezeti hatások függvényében le kell rövidíteni. Felülvizsgálat naponta 3 havonta évente Általános állapot szemrevételezése Működés ellenőrzése Fék Emeléshatárolás Fék ellenőrzése, légrés a 7.2 és azt követő pontok szerint Megcsúszó tengelykapcsoló karbantartása és beállítása A teherlánc kopásának ellenőrzése a 7.4 pont szerint Teherlánc kenése Gumiütközők kopása (szemrevételezés) 22

23 Felülvizsgálat naponta 3 havonta évente Horogszekrény, horogtartó kenése, 11.2 pont szerint / horoganya-biztosítás és horognyílás ellenőrzése Kiakadásgátló ellenőrzése Általános ellenőrzések Csavarkötések Láncleszorító, láncvezető, a lánc csavarodásmentessége Biztosító elemek Láncgyűjtő állapota, rögzítettsége; különösen a szövetanyag kopottsága szempontjából Elektromos vezérlő kábel, hálózati csatlakozó kábel és függőkapcsoló Haladóművek, futókerekek 10. táblázat: Ellenőrzési és karbantartási munkák Az elektromos láncos emelőt a FEM szabvány szerint méreteztük. Az ott leírt üzemeltetési körülmények betartása esetén, az előírt karbantartási periódusokat is beleértve, az emelő teljes felújítása legkésőbb 10 év elteltével végzendő el. 7.2 A rugóerő működtetésű fék leírása Matrica / típustábla Karima S L Távtartópersely Nyomórugó Agy Alaplemez Forgórész a súrlódó fékbetéttel Mágnes Imbuszcsavar DIN ábra: A rugóerő működtetésű fék felépítése A rugóerő működtetésű fék beszerelése 1. Helyezze be a biztosító gyűrűt a tengely hornyába. 2. Nyomja fel az agyat a tengelyre. 3. Tolja fel az agyra a rugóerő működtetésű féket. 4. Csavarozza fel a rugóerő működtetésű féket a tartócsavarokkal a hajtóműfedélre. 5. Húzza meg egyenletesen a csavarokat (nyomatékokat lásd a 11. táblázatban). STAR LIFTKET Fék típus Csavarok DIN 912 Meghúzási nyomaték [Nm] Tekercs-ellenállás R20 névleges [Ω] Légrés S L Légrés S L névleges [mm] max. [mm] STAR 02../... STAR 03../... BFK M4 2, STAR 05../... STAR 07../... BFK M4 5, ,2 0,5 STAR 09../... 1) BFK ,2 0,7 STAR 09../... 2) 3 M4 9,5 BFK STAR 11../ ,3 0,8 1) kivéve STAR 090/54 és 090/57 2) a STAR 090/54 és 090/57 modellekre érvényes 11. táblázat: A rugóerő működtetésű fékek adatai 23

24 Alkatrész megrendeléskor adja meg a STAR LIFTKET modell komplett típusjelölését! Hajtóműfedél Tengely Biztosító gyűrű Agy A fék felszerelése a hajtóműfedélre A fék rögzítése nyomatékkulccsal 25. ábra: A rugóerő működtetésű fék beszerelése A leszerelés fordított sorrendben történik! A rugóerő működtetésű fék elektromos vezérlése Működésmód A rugóerő működtetésű féket egy egyenirányító áramkör táplálja. A fék a nyugalmi áram elvén működik. A feszültség megszűnésekor a fék automatikusan befékez, ezáltal az emelő bármely helyzetben biztonságosan megtartja a terhet. A fékút lerövidítése érdekében a féket egyenáram működteti. A közvetlen és törpefeszültségű vezérlésű kivitelek különböző kapcsolásait az adott emelőhöz mellékelt kapcsolási rajz tartalmazza A rugóerő működtetésű fék üzemzavarai Hibakeresés és az üzemzavar megszüntetése Üzemzavar Ok Megszüntetés A fék nem old ki, a A fékmágnes tekercse megszakadt, Cserélje ki a rugóerő működtetésű féket (lásd 11. légrés nem nulla. menet-, vagy testzárlatos. táblázat). Bekötés rossz, vagy hibás. Egyenirányító hibás, vagy nem megfelelő. Ellenőrizze a bekötést a kapcsolási rajz alapján. Ellenőrizze az egyenirányítón található áthidalás meglétét a kapcsolási rajz alapján. Üzem közben ellenőrizze az egyenfeszültség meglétét az 5-6 kapcsok között. Eltérés esetén cserélje ki az egyenirányítót. Túl nagy légrés. Cserélje ki a rugóerő működtetésű féket. 12. táblázat: Hibakeresés és az üzemzavar megszüntetése Ismételten fellépő egyenirányító meghibásodás esetén cserélje ki a fékegységet, akkor is, ha az a mérések alapján nem tekercs- vagy testzárlatos. Lehetséges, hogy a hiba csak felmelegedéskor jelentkezik A fék működésének ellenőrzése Az emelő névleges teherbírásának megfelelő teher süllyesztési üzemmódban történő lefékezésekor a fékút ne haladja meg két láncszem hosszúságát, azonban a fék a terhet ne hirtelen rántással fogja meg. 24

25 7.3 Biztonsági megcsúszó tengelykapcsoló A megcsúszó tengelykapcsoló az emelőmotor és a kis fogaskerekes meghajtó-tengely között helyezkedik el, és továbbítja a meghajtás nyomatékát. Ezzel egyidejűleg a beállított kuplungnyomatéknak megfelelően behatárolja az átvihető teljesítményt. Ezáltal megakadályozza a STAR LIFTKET emelő és a daru alkotóelemeink túlterhelését. A megcsúszó tengelykapcsoló a teher legfelső és legalsó helyzetében vész-végállás határolásként az emelő emelési magasságát is behatárolja. Ez egy vész-végállás határoló, ami azt jelenti, hogy a horogtartót, ill. horogszekrényt, vagy az emeléshatárolót tilos üzemszerűen a legfelső, ill. legalsó horogállásra járatni, vagyis az emelőházra felütköztetni. A biztonság szempontjából különösen előnyös a szabadalmaztatott megcsúszó tengelykapcsoló elhelyezkedése. A tengelykapcsoló nagyobb mértékű kopása esetén sem süllyedhet le a teher ellenőrizetlenül, mivel a fék bármely helyzetben megtartja a terhet. A megcsúszó tengelykapcsoló száraz kuplungként működik, azbesztmentes kuplungbetét alkalmazásával. A kuplung nyomatékának kívülről történő könnyű beszabályozhatósága, és a csekély kopású speciális dörzsbetét normál üzemi körülmények között nem teszi szükségessé a kuplung utánállítását A megcsúszó tengelykapcsoló felépítése Tengelycsonk 2 Kuplung agy 3 Fogaskoszorú (csillag) 4 Hajtótárcsa a kuplungbetéttel 5 Fogazott meghajtó tengely 6 Golyóscsapágy 7 Kuplungtárcsa 8 Vonórúd 9 Beállító anya 10 Nyomó csavarrugó a nyomótányérral 11 Ellentartó anya 12 Hajtóműoldali fedél ábra: A megcsúszó tengelykapcsoló felépítése A megcsúszó tengelykapcsoló súrlódási nyomatékának beállítása A beállítást csak képzett szakember végezheti. 1. Próbateher = a névleges terhelés 1,1-szerese, vagy akasszon egy rugós erőmérőt a teherhorogra. 2. Kapcsolja be a STAR LIFTKET emelőt az emelés nyomógombjával a vezérlőkapcsolón és ellenőrizze, hogy az a próbaterhet megemeli-e, ill. a rugós erőmérőn elérhető-e a névleges teher + kb. 0,3 névleges tehernek megfelelő mért érték. A 0,3 tényező pontos értéke az emelési sebességtől függ. 3. Engedje vissza a talajra a próbaterhet. 4. Növelje, ill. csökkentse addig a kuplung nyomatékát, amíg az emelő a próbaterhet még éppen megemeli, ill. a rugós erőmérőn a jelzett mérési érték adódik. 5. A kuplung nyomatékának beállítása: a. Csavarozza le és vegye le a hajtóműoldali fedelet (12). b. Tartsa meg fixen a vonórúd (8) elfordulása ellenében egy 8 mm-es kulcsnyílású villáskulccsal az ellentartó anyát (11). c. Egy másik villáskulccsal, az önbiztosító beállító anya (9) forgatásával feszítsen (jobbra forgatva), vagy lazítson (balra forgatva) a spirálrugón (10), amíg az emelő az előírt bevizsgálási terhet még éppen megemeli, ill. az erőmérő a kívánt értéket mutatja. Ellenőrizze a beállítást, az emelőmotort a vezérlő nyomógomb rövid idejű megnyomásával bekapcsolva. d. Befejezés: ellenőrizze a kuplung-nyomaték beállítását a próbateher megemelésével. 25
