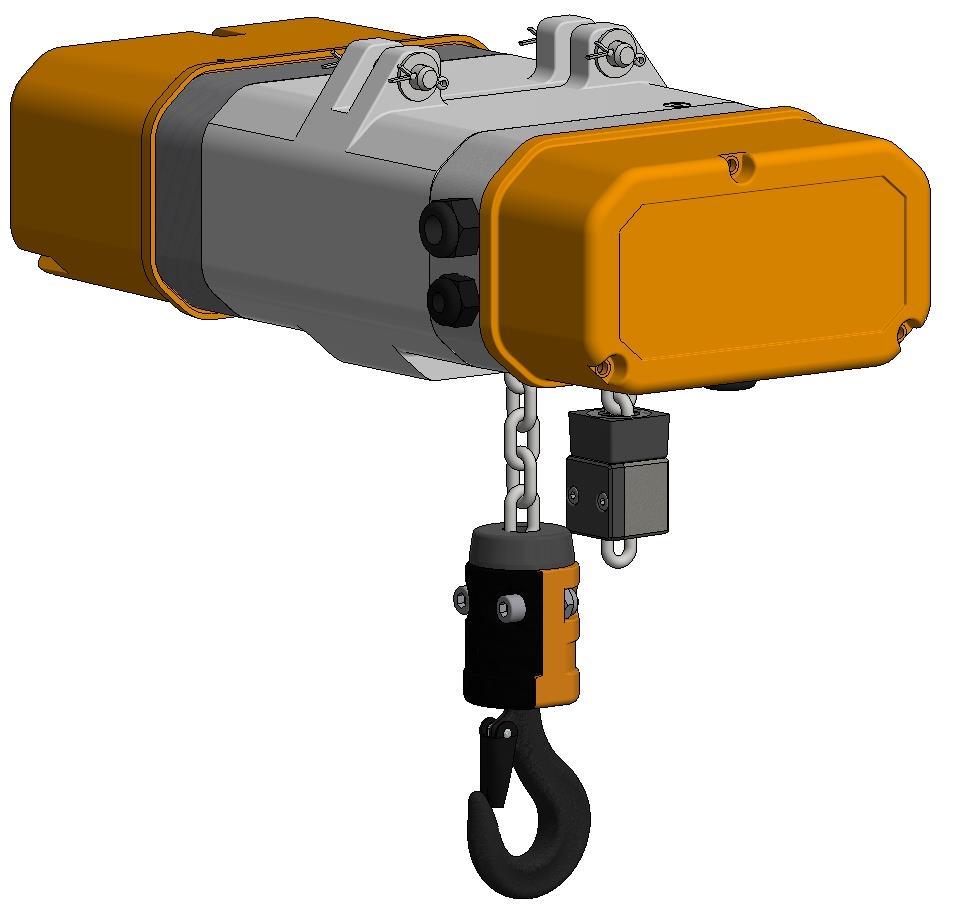

1 Kezelési utasítás LIFTKET Elektromos láncos emelők Kérjük, addig ne kezdje meg a munkát az elektromos láncos emelővel, amíg minden kezelő ezt a Kezelési utasítást alaposan meg nem ismerte és ezt a hátoldalon aláírásával nem igazolta.

2 LIFTKET Hoffmann GmbH Dresdener Straße Wurzen / Germany sales@liftket.de Ho 05/2018 ungarisch A német nyelvű eredeti fordítása

3 Tartalomjegyzék 1 Biztonsági utasítások Előírások Alkatrészek Műszaki áttekintés Összeállítási lehetőségek A típusmegjelölés magyarázata Metszeti ábra A teherlánc befűzésének elvi vázlata Szerelés Mechanikai összeszerelés Horogtartó Horogszekrény Fix kivitelű elektromos láncos emelők - alapkivitel Kétlyukas függesztőlapos kivitel Egylyukas függesztőlapos kivitel Függesztőhorgos kivitel A hajtómű szellőztetése Láncgyűjtő A láncgyűjtő felszerelése Túlméretes láncgyűjtők A teherlánc befűzése befűző lánc nélküli szállítás esetén - egy láncágas kivitel A teherlánc befűzése befűző lánccal történő szállítás esetén egy láncágas kivitelnél A teherlánc befűzése - két láncágas kivitel A teherlánc és a láncleszorító cseréje Az elektromos emelő láncmászóként való alkalmazása Elektromos csatlakozások Hálózati csatlakoztatás Közvetlen vezérlés Mellékáramkörű vezérlés V 1 fázis 50 Hz Elektromos emelési végállás-kapcsolók Üzemi feszültségek Elektromos láncos emelő haladóművel Mechanikus összeszerelés A futómű és az emelő egymáshoz viszonyított elhelyezkedése A kétcsapos haladómű összeszerelése Az egycsapos haladómű szerelése A haladómű tömegének kiegyensúlyozása Kitámasztó görgők Ellensúlyok A haladóművek elektromos bekötése Közvetlen vezérlés Mellékáramkörű vezérlés 24 V (opcionális) A haladóművek típusjelölése Felülvizsgálatok Felülvizsgálat DGUV V54 (BGV D8) 23. szerinti alkalmazáskor Felülvizsgálat DGUV V52 (BGV D6) 25. szerinti alkalmazáskor Időszakos felülvizsgálatok

4 6 Kezelési utasítások és tilalmak Kezelési utasítások Kezelési tilalmak Karbantartás Felülvizsgálati és karbantartási munkák Az egyenáramú tárcsafék karbantartása és beállítása A B1.1 fék felépítése A fék felépítése modellek A B2-B9.1 fék beállítása A fékbetét cseréje A fék elektromos vezérlése működési elv A fék működésének ellenőrzése Megcsúszó tengelykapcsoló A megcsúszó tengelykapcsoló működése A B9.1 modell finomemelő motor megcsúszó tengelykapcsolójának működése A megcsúszó tengelykapcsoló beállítási munkái A megcsúszó tengelykapcsoló beállítása a 9.1 modell finomemelő motorján Teherlánc A teherlánc kenése beüzemeléskor és használat közben A teherlánc kopásának ellenőrzése A kopás mérése és a lánc cseréje A teherhorog kopásának mérése és a horog cseréje A haladómű karbantartása A haladómű fék felépítése A haladómű fék légrésének beállítása Az elektromos láncos emelő bekapcsolási időtartama Rövid idejű üzemeltetés Szakaszos üzem Példa Az elektromos haladómű bekapcsolási időtartama A vezérlőkábel tehermentesítése Kenés A hajtómű kenése A horogtartó és a horogszekrény kenése A haladómű kenése Hilfsstoffe Az elvi használati időtartam elérésekor elvégzendő teendők EK konformitási nyilatkozat minta Beépítési nyilatkozat minta

5 1 Biztonsági utasítások Az elektromos láncos emelők rendeltetésszerűen terhek függőleges emelésére és süllyesztésére valamint vízszintes mozgatására (haladóművel) használhatók. Minden egyéb módon történő használat nem rendeltetésszerűnek tekintendő, mivel az ilyen alkalmazások baleset- és életveszélyesek lehetnek. Az ebből eredő károkért a gyártómű nem vállal felelősséget; a kockázatokat a felhasználó viseli. Bármilyen módon történő személyszállítás tilos! Az elektromos láncos emelő korszerű konstrukciója szakszerű kezelés esetén biztonságot és gazdaságos üzemeltetést garantál. A szabadalmaztatott biztonsági megcsúszó tengelykapcsoló a hajtómű és a fék között helyezkedik el. A fék a hajtóművön keresztül alakzáró kapcsolattal közvetlenül a teherre hat, a tengelykapcsoló terhelése nélkül. A beüzemelés előtt győződjön meg arról, hogy az összes elektromos csatlakoztatás előírásszerűen megtörtént, az összes kábel sértetlen, és a berendezést egy hálózati leválasztó kapcsolóval áramtalanítani lehet. Az üzemeltető ugyancsak köteles biztosítani, hogy az elektromos láncos emelő felfüggesztési pontjai úgy legyenek kialakítva, hogy azok a fellépő erőket biztonságosan felvegyék. Az elektromos láncos emelő üzemeltetése csak akkor megengedett, ha azt előírásszerűen felfüggesztették és ezáltal biztosított, hogy a mindenkori emelés folyamat során az emelőből kifutó láncág saját súlya következtében biztonságosan ki tud futni az emelőből. A fenti utasítás figyelmen kívül hagyása a lánc összetorlódásához és ez által az emelő károsodásához vezet. Az emelő agresszív közegekben történő alkalmazásához be kell kérni a gyártómű engedélyét. A Kezelési utasítás az elektromos láncos emelőn és az azzal végzett munkák biztonságát szolgálja. Az alábbiakban feltüntetett biztonsági utasításokat feltétlenül be kell tartani. A biztonsági utasításokat nem a teljesség igényével állítottuk össze. Kérdés vagy probléma esetén kérjük, keresse meg az illetékes helyi képviseletet. A Kezelési utasításnak mindig komplettnek és tökéletesen olvasható állapotúnak kell lennie. Nem vállalunk felelősséget az alábbi okokra visszavezethető károkért és üzemzavarokért: nem rendeltetésszerű használat a hajtásrendszer önkényes módosítása szakszerűtlen munkavégzés az üzemi rendszeren és annak segítségével kezelési hiba a Kezelési utasítás figyelmen kívül hagyása 1.1 Előírások Az elektromos láncos emelők felszerelésének, üzembe helyezésének, bevizsgálásának és karbantartásának alapjául a Német Szövetségi Köztársaságban, ill. az Európai Közösség országaiban alapvetően az alábbi előírások és a jelen Kezelési könyv utasításai szolgálnak. Európai irányelvek 2006/42/EK 2014/30/EK 2014/35/EK EK Gépek irányelv EK Elektromágneses összeférhetőségi irányelv EK Alacsony feszültségi irányelv 5

6 Szakmai szövetségi előírások (UVV) DGUV Vorschrift 1 (BGV A1:2009) Megelőzési alapelvek DGUV Vorschrift 3 (BGV A3:2005) Elektromos berendezések és szerelvények DGUV Vorschrift 52 (BGV D6:2000) Daruk DGUV Vorschrift 54 (BGV D8:1997) Csörlők, emelő- és vonszoló készülékek DGUV Regel (BGR :2008) Munkaeszközök üzemeltetése DGUV Grundsatz (BGG 905:2004) Daruk felülvizsgálata EN ISO 12100:2010 EN :2006+A1:2009 EN 818-7:2002+A1:2008 EN ISO :2008 EN :2010 EN :2001+A1:2007 EN :2006 EN :2008 EN 60529:1991+A1:2000 EN :2007+A1:2011 EN :2005 EN :2007+A1:2011 EN :2007+A1:2011 EN :2013 Harmonizált szabványok Gépek biztonsága Daruk - Gépi meghajtású csörlők és emelőművek Láncok emelőgépekhez, T minőségi osztály Vezérlések biztonságot érintő alkatrészei - kialakítási alapelvek Forgó gépek méretezése és üzemi viselkedése Forgó gépek burkolata által meghatározott védettségi fokozatok Gépek elektromos felszerelései, általános követelmények Elektromos felszerelések, követelmények emelők esetében Védettségi fajták a ház kialakítása által (IP-kód) Kisfeszültségű kapcsoló berendezések, általános megállapítások Elektromágneses összeférhetőség, zavartűrés ipari területen Elektromágneses összeférhetőség, zavarsugárzás üzleti és iparűzési területen Elektromágneses összeférhetőség, zavarsugárzás ipari területen Utasítások készítése, tagolás, tartalom és ábrázolás FEM 9.511:1986 FEM 9.683:1995 FEM 9.751:1998 FEM 9.755:1993 Szabványok és műszaki specifikációk Hajtómű-besorolás Emelő- és haladómotorok kiválasztása Gépi működtetésű sorozatgyártású emelőművek, biztonság Intézkedések a biztonságos üzemeltetési periódusok elérése érdekében A fenti biztonsági előírások és a Kezelési könyv utasításainak megsértése esetén a gyártómű semmiféle szavatosságot nem vállal. Vegye figyelembe a 6. szakaszban foglalt kezelési utasításokat és tiltásokat! Más országokban a megfelelő nemzeti előírásokat kell figyelembe venni. Az elektromos láncos emelőn munkákat kizárólag képzett személyek (szakértők) végezhetnek, a daru főkapcsolójának kikapcsolása és lezárása, valamint a munkaterület biztosítása után. Szakértő az a személy, aki szakmai képesítése és tapasztalatai alapján megfelelő ismeretekkel rendelkezik a csörlők, emelő és vonszoló eszközök vagy daruk területén és a vonatkozó munkavégzési, munkavédelmi előírásokat, irányelveket és a technika általánosan elismert szabályait olyan szinten ismeri, hogy ezáltal képes a csörlők, emelő és vonszoló eszközök vagy daruk biztonságos munkavégzésre alkalmas állapotának megítélésére. Pl. az IEC 364 vagy a DIN VDE 0105 megtiltja, hogy nem szakképzett személyek erősáramú berendezéseken munkát végezzenek. Az elvégzett karbantartásokat és ellenőrzéseket be kell vezetni a daruvizsgálati naplóba (pl. a fék vagy a tengelykapcsoló beállítását). 6

7 Az elektromos láncos emelőt kizárólag az üzemeltető által kioktatott személyek kezelhetik, akik a jelen Kezelési utasítást megismerték és ez számukra folyamatosan hozzáférhető. Ne üzemeltesse az elektromos láncos emelőt addig, amíg az összes kezelő a Kezelési utasítás tartalmát alaposan meg nem ismerte és ezt a füzet hátoldalán az erre előirányzott mezőkben aláírásával nem igazolta. 1.2 Alkatrészek Csak a gyártómű alkatrész-katalógusában szereplő eredeti rögzítő elemek, csere-alkatrészek és kiegészítők alkalmazása megengedett. A gyártómű csak ezekért vállal felelősséget. Nem eredeti alkatrészek és kiegészítők használatából eredő károkért a gyártómű bármilyen felelőssége kizárt. 2 Műszaki áttekintés 2.1 Összeállítási lehetőségek A könnyű szerelhetőséget biztosító építőkocka elven alapuló rendszer lehetővé teszi, hogy az elektromos láncos emelőt problémamentesen egy láncágas kivitelről két láncágasra, fix kivitelűről kézi vagy elektromos futóművesre, vagy más emelési, ill. kezelési magasságúra alakítsuk át. Öblös sékli Haladómű Egylyukas függesztőlap (speciális kivitel) Kétlyukas függesztőlap Emelőmű Horgos felfüggesztés Emeléshatároló gumiütközővel (végállási ütköző) Láncgyűjtő Vezérlőkapcsoló vészleállító gombbal 1. ábra: Összeállítási lehetőségek Horogszekrény gumiütközővel Horogtartó gumiütközővel 2.2 A típusmegjelölés magyarázata Példa: Modell 7.1 Típus 3200 / 2-3 / 0,75 finomemelési sebesség m/percben fő emelési sebesség m/percben láncágak száma teherbírás kg-ban A műszaki adatokat a 2006/42/EK gépek irányelvnek megfelelően az elektromos láncos emelőhöz mellékelt dokumentáció tartalmazza. 7

8 2.3 Metszeti ábra Szám Megnevezés Szám Megnevezés 1 Fékoldali házfedél 13 Kuplung csőtengely (hüvely) 2 Ház 14 Motor állórész 3 Hajtómű fedél 15 Fogaskerék IV 4 Hajtóműoldali fedél 16 Kis fogaskerék-tengely V 5 Fékmágnes 17 Fogaskerék VI 6 Motortengely 18 Láncmeghajtó tengely 7 Kuplung nyomórugó 19 Teherlánc 8 Szabályozó anya 20 Láncleszorító 9 Alaplap 21 Horogszekrény komplett 10 Féktárcsa 22 Láncgyűjtő 11 Kuplungtárcsa 23 Vezérlőkábel 12 Motor forgórész 24 Kapocsléc az elektromos bekötéshez ábra: Metszeti rajz 8

9 2.4 A teherlánc befűzésének elvi vázlata Csak a gyártó eredeti láncát használja. Kizárólag ez a lánc felel meg a terheléssel és az élettartammal szemben támasztott magas követelményeknek. A láncmeghajtó tengely láncdiója Láncleszorító Láncvezető Láncgyűjtő Emeléshatároló (végállási ütköző) Horogtartó Horogszekrény 3.1 Egy láncágas kivitel 3.2 Két láncágas kivitel 3. ábra: A teherlánc befűzése 3 Szerelés A szerelést a DGUV V54 (BGV D8) 24. értelmében szakképzett személy végezheti. 3.1 Mechanikai összeszerelés Horogtartó A horogtartó az egy láncágas kivitelű emelők teherfelfüggesztő alkatrésze. Gumiütköző bevulkanizált alátéttel Hernyócsavar Fedél teherbírás-címkével Horogtartó-ház 4, ill. 5 jelöléssel Gumiütköző 2 imbuszcsavar Horogtartó-ház Nyomótárcsa Nyomótárcsa Teherhorog komplett (nyomócsapággyal) Teherhorog komplett (nyomócsapággyal) Horogtartó 4 12 és 5 15 mm láncokhoz Horogtartó 7 22, 9 27, und 11,3 31 mm láncokhoz 4. ábra: A horogtartók felépítése 9

10 Karbantartáskor ellenőrizze a horog (kopás, csúcstávolság) és a gumiütköző állapotát. A 4 12 és 5 15 mm méretű láncok horogtartóján ezen felül a fedősapka állapotát is ellenőrizni kell (4. ábra - fedél). A horogcsapágy, a kiakadásgátló és a horoganya-biztosítás állapotát is ellenőrizze. Az axiális csapágyat szükség esetén meg kell tisztítani és be kell zsírozni. A horogtartók összeszerelésekor a csavarkötéseket az alábbi nyomatékokkal kell meghúzni: Részegység Max. teherbírás [kg] Csavarméret Darab Meghúzási nyomaték [Nm] Horogtartó, 4 12 mm lánchoz Horogtartó, 5 15 mm lánchoz Horogtartó, 7 22 mm lánchoz 1000 M10 40 DIN Horogtartó, 9 27 mm lánchoz 1600 M12 30 DIN Horogtartó, mm lánchoz 2500 M12 35 DIN Horogtartó, 11,3 31 mm lánchoz 3200 M12 35 DIN táblázat: A horogtartók csavarkötéseinek meghúzási nyomatékai Horogszekrény A horogszekrény a két láncágas kivitelű emelők teherfelfüggesztő alkatrésze. Karbantartási munkáknál az egyes alkatrészek állapotát a és pontoknak megfelelően kell ellenőrizni. Horogház Radiális golyóscsapágy Láncdió Horoganya biztosítás Gumiütköző 3 imbuszcsavar Teherhorog komplett (nyomócsapággyal) Stiftes biztosítás (a stift elfordulás ellen 2 helyen pontozással biztosítva) Rugós csap a horogszáron keresztirányban átdugva (csak 8.1 és 9.1 modellek) 5. ábra: A horogszekrény felépítése A horogszekrények összeszerelésekor a csavarkötéseket az alábbi nyomatékokkal kell meghúzni: Részegység Max. teherbírás [kg] Csavarméret Darab Meghúzási nyomaték [Nm] Horogszekrény, 4 12 mm lánchoz 500 M5 35 DIN 912 2/1 6/4* Horogszekrény, 5 15 mm lánchoz 500 M6 35 DIN 912 2/1 10/6* Horogszekrény, 7 22 mm lánchoz 2000 M8 50 DIN 912 2/1 20/10 Horogszekrény, 9 27 mm lánchoz 2000 / 3200 M10 50 DIN 912 2/1 35/20* Horogszekrény, mm lánchoz 5000 M12 60 DIN Horogszekrény, 11,3 31 mm lánchoz 6300 M12 60 DIN * A *-gal jelölt meghúzási nyomatékok a felső, a gumiütköző alatti csavarra érvényesek. Ezt a csavart csavarbiztosító pasztával be kell ragasztani a menetes furatba. 2. táblázat: A horogszekrény csavarkötéseinek meghúzási nyomatékai 10

11 3.1.3 Fix kivitelű elektromos láncos emelők - alapkivitel Vigyázat! Tilos az eredeti függesztőcsapok helyett más csapok használata. Különösen tilos csavarok használata az elektromos láncos emelőnek a felfüggesztő elemekkel való összekötésére Kétlyukas függesztőlapos kivitel Szerelés: Figyelem! Rögzítse az emelőhöz mellékelt kétlyukas függesztőlapot a két csap segítségével az emelőházon kialakított tartófülek furataiban. Helyezze a csapokra az alátéttárcsákat és biztosítsa a csapokat a sasszegekkel. A függesztőlapon található, az utánfutó haladómű bekötésére szolgáló furatnak az emelő láncgyűjtő felőli oldalára kell esnie! Az utánfutó haladómű bekötésére szolgáló furat Függesztőlap Láncgyűjtő felőli oldal 6. ábra: Felfüggesztés kétlyukas függesztőlappal Egylyukas függesztőlapos kivitel Szerelés: Figyelem! Az emelővel szállított egylyukas függesztőlapot rögzítse a két csap segítségével az emelőház tartófüleinek furatában. Helyezze a csapokra az alátéttárcsákat és biztosítsa a csapokat a sasszegekkel. Egy- és kétláncágas kivitel esetén más-más furatokba kell helyezni a csapokat, amelyet a függesztőlapon szimbólumok jelölnek. A függesztőlapon található nyíl jelölésnek az emelő láncgyűjtő felőli oldalára kell esnie! Egylyukas függesztőlap, átszerelhető: egyláncágas kivitelről Szimbólumok az egy- és kétláncágas kivitelhez Nyíl jelölés kétláncágas kivitelre Láncgyűjtő felőli oldal 7. ábra: Felfüggesztés egylyukas függesztőlappal 11

12 Függesztőhorgos kivitel Szerelés: Rögzítse az emelőhöz mellékelt felfüggesztő horgot a két csap segítségével az emelőházon kialakított tartófülek furataiban. Helyezze a csapokra az alátéttárcsákat és biztosítsa a csapokat a sasszegekkel. A szerelést, ill. átalakítást a típus/láncméret függvényében a következők szerint végezze: Függesztőhorog a B1, B2 és B3 típusokhoz (4 12 és 5 15 lánc) Függesztőhorog Horogtartó és horogszekrény szímbólum Jelölő furat Csap alátétekkel és sasszegekkel Láncgyűjtő felőli oldal 8. ábra: A függesztőhorog felszerelése 4 12 és 5 15 láncméretek esetén Szerelés: A függesztőhorgot egy láncágasról két láncágas kivitelre, ill. két láncágasról egy láncágas kivitelre történő átalakításkor nem kell megfordítani. Függesztőhorog B4, B5, B6 és B8 típusokhoz (7 22, 9 27 és lánc) Függesztőhorog Horogszekrény szimbólum két láncágas üzemhez Horogtartó szimbólum egy láncágas üzemhez Csap alátétekkel és sasszegekkel Láncgyűjtő felőli oldal 9. ábra: A függesztőhorog felszerelése 7 22, 9 27 és láncméretek esetén Szerelés: Figyelem! A függesztőhorgot egy láncágasról két láncágas kivitelre, ill. két láncágasról egy láncágas kivitelre történő átalakításkor 180 -kal el kell fordítani. A horogtartó szimbóluma egy láncágas kivitelhez, ill. a horogszekrény szimbóluma két láncágas kivitelhez az adott kivitelnek megfelelően a láncgyűjtő felőli oldalon legyen. 12

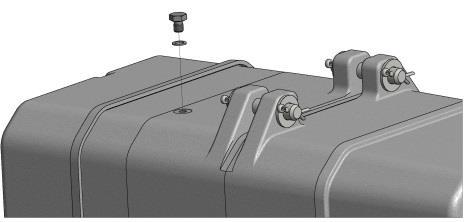

13 3.1.4 A hajtómű szellőztetése Az emelő felszerelése után feltétlenül helyezze az emelőhöz mellékelt speciális legyezős alátétet a hajtóműházban túlnyomás/vákuum kialakulásának elkerülése érdekében a (ház tetején található) olajbetöltő csavar alá. Ez a legyezős alátét szállításkor az olajbetöltő csavar mellett a házon ragasztószalaggal rögzítették. Olajbetöltő csavar Legyezős alátét 10. ábra: Olajbetöltő csavar Láncgyűjtő A láncgyűjtő felszerelése Műanyag Textil Flip bag 11. ábra: Láncgyűjtő típusok Az alábbi méretű láncgyűjtők műanyagból készülnek: Láncméret [mm] Max. Befogadóképesség [m] Láncgyűjtő típusa /10 7/ táblázat: Műanyag láncgyűjtők A táblázatban feltüntetetteknél nagyobb befogadóképességű láncgyűjtők textil anyagból készülnek. A láncgyűjtőt a csavarral és az önzáró anyával kell rögzíteni. Húzza meg az anyát úgy, hogy az fixen rögzítse a csavart. Cserélje ki az önzáró anyát, ha a láncgyűjtő ismételt szerelésekor az már nem biztosítja a csavar rögzítettségét. Fontos! Ellenőrizni kell, hogy a rendelkezésre álló láncgyűjtő megfelel-e az adott lánchosszúságnak. A láncméretet és a befogadóképességet feltüntették a láncgyűjtőn. Helyezze az emeléshatárolóval és gumiütközővel felszerelt láncvéget lazán a láncgyűjtőbe. A lánc befuttatása után ellenőrizze a láncgyűjtő telítettségét. Tilos túllépni a maximálisan megengedett feltöltöttséget! 13

14 Túlméretes láncgyűjtők Amennyiben a lánccal teli láncgyűjtő tömege meghaladja a 25 kg-ot, úgy azt az erre a célra gyárilag felszerelt hevederrel tehermentesíteni kell. A hevedert megfelelően be kell igazítani és a rajta található racsnis feszítő segítségével meg kell húzni, mégpedig akkor, amikor a láncgyűjtőben kb. 10 kg tömegű lánc van. Mivel a helyszíni alkalmazási feltételek előzetesen nem ismertek, a heveder csatlakozási pontját fix felszerelésnél az üzemeltetőnek kell kialakítania (lásd 12. ábra). Amennyiben az elektromos láncos emelőt haladóműre szerelik fel, úgy a heveder bekötési pontját egy plusz utánfutó haladóművel kell létrehozni (extra tartozék lásd 13. ábra). A felszerelés után mindenképpen biztosítani kell a heveder feszességét, és azt rendszeresen ellenőrizni, szükség esetén korrigálni kell. A hevedert a felfekvési ponton a mellékelt élvédővel védeni kell (lásd 12. ábra. és 13. ábra). Csatlakozási pont Élvédő Heveder Racsni Figyelem! Egycsapos haladóművekhez nem 12. ábra: Fix elektromos láncos emelő láncgyűjtővel (a helyszínen kialakítandó csatlakozási ponttal) 13. ábra: Elektromos láncos emelő láncgyűjtője utánfutó haladóművel (Ívelt pályán történő haladásra nem alkalmas! Speciális esetekben forduljon a gyártóhoz.) A heveder végét a kell befűzni a racsniba és meg kell feszíteni. A heveder szabad vége A heveder fix vége 14. ábra: Heveder racsnival A teherlánc befűzése befűző lánc nélküli szállítás esetén - egy láncágas kivitel 1. Tolja be a befűző bowdent (gyári célszerszám) a 15. ábrán látható 1 láncvezető kereszt alakú nyílásába, amíg a bowden-horog a másik nyíláson ki nem bújik. 2. Fektetett láncszemmel kezdve (15. ábra 1) húzza be a láncot a láncdió fészkébe a bowden-horoggal. 3. A kezelő kapcsolót röviden nyomogatva futtassa be a láncot (15. ábra 2). 4. A lánc másik végére helyezze fel a gumiütközőt és szerelje fel a horgot (15. ábra 3). 5. Engedje le addig a horgot, amíg a terheletlen láncág oldalán kb. 50 cm hosszú lánc marad. 6. Fűzze fel a terheletlen láncvégre a mellékelt gumi ütköző-alátétet az emeléshatároló számára. 7. Rögzítse az emeléshatárolót* a 3. láncszemen a láncvégtől számítva (15. ábra 4). 8. Szerelje fel a láncgyűjtőt a bekezdés szerint. 9. Futtassa be a láncot a láncgyűjtőbe, és eközben jól olajozza azt be teljes hosszúságában. 14

15 Annak érdekében, hogy a lánc a láncgyűjtőben rendezetten helyezkedhessen el, a láncnak a horoggal ellentétes, terheletlen ágát az emelő emelési üzemmódjában magától kell befuttatni a láncgyűjtőbe, nem pedig kézzel utólag behelyezni. * Emeléshatároló Az emeléshatároló az alsó horogállás behatárolására szolgál és megakadályozza a lánc horoggal ellentétes végének kifutását az emlőből. Az emeléshatároló vészhelyzeti végállás-határolást biztosít, üzemszerűen nem vehető igénybe. Amennyiben az emeléshatárolóhoz egy bevulkanizált acéltárcsabetétes gumiütköző tartozik, úgy beépítéskor az acélbetétnek az emelő felé kell mutatnia ábra: A teherlánc befűzése egy láncágas kivitelnél (kivéve a B6.1, B8.1 és B9.1 modelleket) A teherlánc befűzése befűző lánccal történő szállítás esetén egy láncágas kivitelnél Ezeknél a modelleknél a gyár az emelőt egy előzetesen befűzött láncdarabbal szállítja. 1. A mellékelt nyitott láncszemet mindig a láncgyűjtő felőli oldalon akassza rá a befűző láncdarabra, majd akassza rá a befűzendő teherláncot. 2. A pontban leírtak szerint fűzze be a teherláncot. Figyelem! A teherlánc befűzésekor és a láncágak számának megváltoztatásakor soha ne futtassa ki a régi láncot teljesen az emelőházból, hanem a nyitott láncszemmel azonnal akassza rá az új láncot, vagy a rövid befűző láncdarabot ((tartsa be a pont előírásait). Az új teherlánc befűzése után távolítsa el a nyitott láncszemet és a befűző láncot (tartsa be a pont előírásait!) A teherlánc befűzése - két láncágas kivitel 1. A teherláncot először futtassa be az emelőházba, típustól függően a vagy pontokban leírtak szerint. 2. A befűző bowdennel (célszerszám) húzza át a láncot a horogszekrényen (16. ábra 1). Figyelem! A lánc semmi esetre sem csavarodhat meg az emelőház és a horogszekrény között! Ha a 16. ábra 2 vagy a 16. ábra 3 szerinti szerelés nem lehetséges, akkor vágjon le egy szemet a láncból! Továbbá soha nem fordítható át a horogszekrény a két láncág között! 3. Csavarja ki a láncvezetőt (17. ábra 1) rögzítő 4 csavart és csúsztassa le a láncon a láncvezetőt (16. ábra 2). 4. A horogházból kihúzott láncvég utolsó láncszemét fektesse be lapjával az emelőmű ház láncvég rögzítő mélyedésébe a 3. ábra vagy a 16. ábra szerint. 5. Rögzítse újra a láncvezetőt a házban (16. ábra 5). 6. Ellenőrizze még egyszer, hogy nem csavarodott-e meg a lánc (16. ábra 6). 7. Olajozza meg alaposan teljes hosszában a láncot. 15

16 ábra: A teherlánc befűzése két láncágas kivitel esetében A teherlánc és a láncleszorító cseréje 3 2 A lánc cseréjekor a láncvezetőt és a láncleszorítót is cserélni kell. 1. Futtassa ki a kopott láncot. 2. Csavarozza ki a 4 csavart (1). 3. Vegye ki a házból a láncvezetőt (2). 4. Fordítsa ki egy csavarhúzó segítségével a láncjáratból a láncleszorítót (3) (a 16. ábrán látható nyíl irányában). 5. Az új láncleszorító (3) behelyezésekor ügyeljen arra, hogy annak ferdén leköszörült vége a láncgyűjtő felé mutasson. 6. Helyezze vissza és rögzítse a csavarokkal a láncvezetőt. 7. Fűzze be az új láncot az előzőekben az egy- ill. kétláncágas kivitelre vonatkozó leírások szerint ábra: A teherlánc, a láncvezető és a láncleszorító cseréje Figyelem! A 6.1 és 8.1 modellek esetében az előzőekben leírt műveletek elvégzése előtt lazítsa fel a megcsúszó tengelykapcsoló beszabályozó anyát (lásd 2. ábra 8 sz. alkatrész). A láncleszorító cseréje után a kuplungot a 7.3 pont fejezetben leírtak szerint újra be kell állítani. A 9.1 modell esetében csak a finomemelés motorjának kuplungját kell fellazítani a megfelelő anya oldásával (lásd 32. ábra 9 sz. alkatrész). A lánc befuttatására csak a finomemelés motorját szabad használni Az elektromos emelő láncmászóként való alkalmazása Az elektromos láncos emelők láncmászó kivitelben is szállíthatók. Az emelők utólagos láncmászóvá történő átalakítása is lehetséges. (Ehhez rendelje meg a gyártótól a szükséges alkatrészeket!) A láncmászó emelőt szabadban történő használat esetén védeni kell az esővíztől. A szabadban való használat előtt ellenőrizze a víz kifolyására szolgáló furatot (vízkivezető furat). 18. ábra: Láncmászó kivitel Láncvezető lap Láncgyűjtő hajlított tartókerettel Vízkivezető furat Figyelem! Amennyiben az elektromos láncos emelőt láncmászóként használja, az üzemeltetés közben a be- és kifutó láncágakat mindig feszes állapotban kell tartani. A fenti utasítás figyelmen kívül hagyása a lánc összetorlódásához vezet a láncvezetőben és ez által az emelő és a lánc károsodását okozza. 16

17 3.2 Elektromos csatlakozások Az elektromos berendezést az érvényes előírásoknak megfelelően kell kialakítani! A berendezés kiépítése után végezze el az EN pontja szerinti ellenőrzéseket. A vezérlés részletes kialakítását a kapcsolási rajz tartalmazza. Az emelő elektromos kialakítása megfelel az EN rész jelenleg érvényes változatának Hálózati csatlakoztatás A hálózati csatlakozás főkapcsolóját az EN bekezdése szerint az összes pólus megszakításával kell kialakítani. Az elektromos berendezéseken csak szakember végezhet munkálatokat. A javítási munkák megkezdése előtt a berendezést feszültségmentesíteni kell. A szabályszerű működés biztosítása érdekében a hálózatnak jobb forgásirányú elektromos mezővel kell rendelkeznie és azt, eltérés esetén, korrigálni kell. A bekötés korrekt kivitelezésekor az emelő az Emelés nyomógomb működtetésekor emelési irányba mozog. Biztosítás (lomha) 400 V (3 fázisú váltóáram) esetén a hálózati főkapcsoló előtt: Biztosítás (lomha) Modell 4 A B1.1 6 A B2 / B3 / B4 / B A B4.2 / B5 / B5.1 B6 / B6.1 / B7 / B7.1 / B7.2 / B8.1 / B táblázat: Biztosítás 400 V feszültségnél Ellenőrizze, hogy a hálózati feszültség egyezik-e a típustáblán feltüntetettel. Csatlakoztassa a hálózati és vezérlő kábeleket a kapcsolási rajz szerint. Az L1, L2, L3 és PE hálózati csatlakozások a hajtómű oldali fedél alatt találhatók. A bekötéshez 3+PE kábel (minimális keresztmetszet 1,5 mm²) szükséges. A bekötés után nyomja meg az emelés gombot. Amennyiben ekkor a teher lefelé mozdul, cserélje fel az L1 és L2 bekötési pontokat. (Az átkötés előtt áramtalanítsa a berendezést!) Biztosítás (lomha) 230 V (1 fázisú váltóáram) esetén a hálózati főkapcsoló előtt: Biztosítás (lomha) Modell 6 A B1.1AK 10 A B2AK 16 A B5AK 5. táblázat: Biztosítás 400 V feszültségnél Ellenőrizze, hogy a hálózati feszültség egyezik-e a típustáblán feltüntetettel. Csatlakoztassa a hálózati és vezérlő kábeleket a kapcsolási rajz szerint. Az L1, N és PE hálózati csatlakozások kapcsai a hajtómű oldali fedél alatt találhatók. A bekötéshez 3 eres kábel szükséges, 2,5 mm² minimális érkeresztmetszettel. A bekötés után nyomja meg az emelés gombot. Amennyiben ekkor a teher lefelé mozdul, cserélje fel a Z1 és Z2 kábel-ereket. (Az átkötés előtt áramtalanítsa a berendezést!) Amennyiben a vezérlés DIN EN rész szerinti vészleállító kapcsolóval rendelkezik, úgy annak nyomógombja a vezérlőkapcsolón található. A vészleállító kapcsoló működtetése nem helyettesíti a berendezésnek a munka befejezését követő előírásszerű kikapcsolását a hálózati főkapcsolóval. 17

18 Közvetlen vezérlés A motor vezérlése közvetlenül a vezérlőkapcsolón keresztül történik. Sorkapocs Fék segéd-mágneskapcsoló vagy áram-mágneskapcsoló Egyenirányító 19. ábra: Közvetlen vezérlés Mellékáramkörű vezérlés Ez a vezérlés opcionálisan rendelhető. A vezérlés a vezérlő áramkörben történik, amelyet egy vezérlési transzformátor 24 V feszültséggel lát el. A transzformátor (átkötéssel) más primer feszültségek esetén is alkalmazható. Más vezérlő feszültségek kívánságra szállíthatók. Amennyiben a vezérlés vészleállító kapcsolós a DIN EN rész szerint, úgy annak nyomógombja a vezérlőkapcsolón, a hozzátartozó relé pedig az emelő elektromos bekötési oldalának fedele alatt található. Sorkapocs Üvegbiztosítékok primerés szekunder 1,25 A Mágneskapsolók Vezérlés trafó 20. ábra: Mellékáramkörű vezérlés V 1 fázis 50 Hz A 230 V 1 fázis 50 Hz-es emelők egyfázisú aszinkronmotorral és indító segédkondenzátorral rendelkeznek. Az indító kondenzátort egy relé kapcsolja. Az elektromos áramkör részleteit a kapcsolási rajz tartalmazza Elektromos emelési végállás-kapcsolók Kívánságra a mellékáramkörű vezérléssel rendelkező emelőket a gyártómű az emelési felső és alsó végállások behatárolására elektromos végállás-kapcsolóval szereli fel. Az ilyen emelők beüzemelésekor feltétlenül egyeztesse a kapcsolókon látható szimbólumokat a horog mozgásirányával (lásd pont) és ellenőrizze az emelési mozgás biztonságos lekapcsolását a végállás-kapcsoló által. Alsó horog-végállás kapcsolója Felső horog-végállás kapcsolója 21. ábra: Elektromos végállás-kapcsolók 18

19 3.2.4 Üzemi feszültségek Az elektromos láncos emelők alapkivitelben 400 V, 3 fázis, 50 Hz üzemi feszültségre készültek. Az emelők ettől eltérő feszültségekre vagy frekvenciákra is rendelhetők. Az elektromos láncos emelők Volt (3 fázis) közötti üzemi feszültség-tartományban történő üzemeltetésre alkalmasak (kivéve a B9.1 modell). Az egyfázisú elektromos láncos emelők alapkivitelben 230 V, 1 fázis, 50 Hz üzemi feszültségre készültek. 4 Elektromos láncos emelő haladóművel Az összes haladómű alkalmas DIN 1025 és Euronorm szerinti keskeny gerendákhoz DIN 1025 szerinti közepesen széles I-gerendákhoz DIN 1025 szerinti széles I-gerendákhoz A pálya végein a futókerekek közepének magasságában rugalmas végállás határoló ütközőket kell elhelyezni. Opcióként az emelők elektromos haladási végállás-kapcsolókkal is felszerelhetők. Pályagörbület sugara: Kanyarodó pályákra az elektromos haladóművet úgy kell felszerelni, hogy a haladómű motorja a kanyar külső ívén helyezkedjen el. Haladómű teherbírása (kg) Görbületi sugár (m) max max ,5 max táblázat: A haladóművek lehetséges pályagörbületi sugara Kézi haladómű Elektromos haladómű Elektromos haladómű mellékáramkörű vezérléssel 1 Haladómű motor 2 Függesztőcsap 3 Távtartó alátétek 4 Függesztőlap 5 Mellékáramkörű vezérlés (opció) Egycsapos haladómű 22. ábra: Haladóművek 19

20 4.1 Mechanikus összeszerelés A futómű és az emelő egymáshoz viszonyított elhelyezkedése Közvetlen vezérlés Mellékáramkörű vezérlés Haladómű motor Motorbekötő kábel Haladómű mellékáramkörű vezérlés bekötőkábel Hálózati kábel Hálózati kábel 23. ábra: A futómű és az emelő elhelyezkedése egymáshoz képest A kétcsapos haladómű összeszerelése Rögzítse a haladómű csapjaira felszerelt kétlyukú függesztőlapot az emelőn a pont szerint. A két függesztőcsapot a haladómű oldalpajzsán úgy kell rögzíteni, hogy a futókerekek pereme és a sín pereme között egy-két milliméter hézag maradjon. A haladómű szélességének beállítása a távtartó alátétek szimmetrikus elhelyezésével történik. A függesztőlap a távtartó perselyek között helyezkedik el a függesztőcsapon. A függesztőcsapok biztosító anyáit nyomatékkulccsal húzza meg. Ezután szerelje fel az elektromos láncos emelőt a függesztőlapra a pont szerint. Hatlapfejű anya Meghúzási nyomaték (Nm) M16 1,5 75 M22 1,5 150 M36 1, táblázat: Meghúzási nyomatékok 24. ábra: Mozgásszabadság az emelő és a haladómű között Figyelem! A szerelés után az emelő és a haladómű között a 24. ábrán látható nyilak irányába legyen biztosított a mozgásszabadság. 20

21 4.1.3 Az egycsapos haladómű szerelése A haladómű összeszerelése a pontban leírtak szerint történik. Ezután szerelje fel az elektromos láncos emelőt a függesztőlapra pont szerint. 4.2 A haladómű tömegének kiegyensúlyozása Kitámasztó görgők 25. ábra: Kitámasztó görgők a haladómű kibillenése ellen Azoknál a haladóműveknél, amelyek a keskeny síntalpszélesség és a hajtóműves motor alkalmazása miatt billenésre hajlamosak, kitámasztó görgők alkalmazása szükséges. A kitámasztó görgők alkalmazása az ívelt pályán történő mozgatást nem gátolja. Nem használhatók kitámasztó görgők, ha a tartó alsó övére fixen szerkezeti elemeket rögzítettek. Felszerelési utasítás: Erősítse fel az a kitámasztó görgők összekötőlemezét a haladómű oldalsó pajzsán található menetes furatokba 2 db M 8x20 hatlapfejű csavarral. Állítsa be úgy a kitámasztó görgőket, hogy azok felfeküdjenek a tartóra. Húzza meg min. 40 Nm nyomatékkal a rögzítő csavarokat. A kitámasztó görgők hatásosságának ellenőrzéséhez haladjon végig a teljes sínpályán a haladóművel. A 24 V-os vezérlés dobozát (lásd 22. ábra) közvetlenül a motorral ellentétes oldali oldalpajzsra szerelje fel (2 db. M8 10 hatlapfejű csavarral) Ellensúlyok 26. ábra: Ellensúly a haladómű kibillenése ellen Azoknál a haladóműveknél, amelyek a keskeny síntalpszélesség és a hajtóműves motor alkalmazása miatt billenésre hajlamosak, a haladómű tömegének kiegyensúlyozására ellensúlyt kell felszerelni. Az ellensúly bármely haladóműre felszerelhető. Az ellensúly alkalmazása az ívelt pályán történő mozgatást nem gátolja. A kitámasztó görgőket fokozatosan az ellensúly alkalmazása váltja fel. 21

22 4.3 A haladóművek elektromos bekötése Közvetlen vezérlés 27. ábra: Emelő elektromos haladóművel Az elektromos haladóműhöz a gyártómű egy kb. 0,5 m hosszúságú kábelt mellékel, melynek ereit az elektromos láncos emelőbe történő bekötéshez jelölésekkel látták el. A sorkapocs az emelőházban található, a bekötést a kapcsolási rajz szerint kell elvégezni. A vezérlőkapcsolón találhatók a haladómű mozgását vezérlő nyomógombok. A kétsebességes haladóművek vezérlő nyomógombjai a lassú és gyors haladási sebességek kapcsolásához kétfokozatúak Mellékáramkörű vezérlés 24 V (opcionális) A haladómű motorjának mágneskapcsolói egy külön dobozban helyezkednek el. Ezt a dobozt a haladómű motorral ellentétes oldali pajzsára kell felszerelni 2 db. M8x10 DIN 933 imbuszcsavarral. A vezérlő doboz két csatlakozó vezetékét a kapcsolási rajz szerint kell bekötni az emelő sorkapocsra, ill. a haladómű motorjának csatlakozó dobozába. Az elektromos bekötés után ellenőrizze az emelő és a haladómű összes funkciójának működését. 4.4 A haladóművek típusjelölése A kétcsapos haladóművek típusjelölésének magyarázata: Példák: HF N / 500 EF S1 / 500 / 16 EF S2 / 2000 / 5+20 HF- kézi haldómű Övszélességek Teherbírás Haladási sebesség EF- elektromos haladómű N, S1, S2 kg-ban az elektromos haladóműveknél HA- kéziláncos haladómű Az egycsapos haladóművek típusjelölésének magyarázata: Példák: EHF N / 1000 EEF S1 / 500 / 16 EEF S2 / 2000 / 5+20 EHF- egycsapos kézi haladómű Övszélességek Teherbírás Haladási sebesség EEF- egycsapos elektromos haladómű N, S1, S2 in kg az elektromos haladóműveknél 22

23 5 Felülvizsgálatok Az elektromos láncos emelők az alábbi előírások szerint alkalmazhatók: UVV Csörlők, emelő- és vonszoló eszközök DGUV V54 (BGV D8) UVV Daruk DGUV V52 (BGV D6) Az EK Gépek irányelv szerinti dinamikus és statikus felülvizsgálatot a gyártómű elvégezte. 5.1 Felülvizsgálat DGUV V54 (BGV D8) 23. szerinti alkalmazáskor Az emelőn az első üzembe helyezés előtt és lényeges változtatások után szakképzett személlyel felülvizsgálatot kell végeztetni. 5.2 Felülvizsgálat DGUV V52 (BGV D6) 25. szerinti alkalmazáskor A darukat első üzembe helyezés előtt és lényeges változtatások után szakértővel felül kell vizsgáltatni. Az elektromos láncos emelők típusminősítéssel rendelkeznek. 5.3 Időszakos felülvizsgálatok A készülékeket, darukat és tartószerkezeteket évente egyszer szakképzett személlyel felül kell vizsgáltatni. Nehéz üzemeltetési körülmények között, pl. gyakori teljes terheléses üzemelésnél, poros vagy agresszív környezetben, nagy kapcsolásszám, hosszú bekapcsolási időtartam esetén növelje a felülvizsgálatok gyakoriságát. Szakértőnek a daruvizsgálat szempontjából kizárólag a TÜV és a Szakmai Szövetség erre felhatalmazott szakemberei számítanak. Szakképzett személy a gyártómű vevőszolgálati technikusa vagy a külön erre kiképzett szakszemélyzet. 23

24 6 Kezelési utasítások és tilalmak 6.1 Kezelési utasítások A teher csak azután mozdítható meg, miután azt felfüggesztették és a veszélyes területen nem tartózkodnak személyek, vagy miután a kezelő a kötözőtől jelzést kapott. Az elektromos láncos emelők a feltüntetett bekapcsolási időtartammal -20 C és +40 C közötti hőmérséklet-tartományban történő üzemeltetésre készültek. Magasabb környezeti hőmérséklet esetén a bekapcsolási időtartamot megfelelően csökkenteni kell. Az emelők elektromos védettségi osztálya alapkivitelben IP 54. A motorok az F hőállósági osztály előírásai szerint készülnek. A terhet az emelés előtt az elektromos láncos emelő alatt függőlegesen kell felállítani. A mozgatási irányokat a vezérlőkapcsolón szimbólumok jelzik. Tilos a láncot éleken átvetni. A kézi haladóműves emelőket csak a tehernél, a horogtartónál vagy a horogszekrénynél fogva szabad mozgatni. Agresszív környezetben történő alkalmazáskor kérje ki a gyártómű véleményét. Izzó olvadékok vagy hasonló veszélyes anyagok mozgatása esetén kérje ki a gyártómű véleményét. Ne eressze le annyira a két láncágas horogházat, hogy a lánc fellazulhasson. Amennyiben az elektromos láncos emelőt láncmászóként használja, a be- és kifutó láncágakat mindig feszes állapotban kell tartani. Javításokat csak szakember végezhet, lekapcsolt és biztosított hálózati főkapcsoló mellett és az emelő terheletlen állapotában. A vészleállító kapcsoló működtetése után a használat okát szakértő személynek kell megszüntetnie. A vészleállító nyomógomb csak ezután biztosítható ki. A kezelő a felfekvő terheket mindig csak a legkisebb rendelkezésre álló emelési sebességgel emelheti meg. A megemelés előtt a laza függesztékeket meg kell feszíteni. Szabadban üzemeltetett daruknál a futómacskát nyugalmi helyzetében fedéllel kell ellátni. A haladómű megadott teherbírásának azonosnak, vagy nagyobbnak kell lennie, mint az emelőmű függesztékén (horgán) feltüntetett teherbírás. 6.2 Kezelési tilalmak A funkciók gyors ki-be kapcsolgatása. A megcsúszó tengelykapcsoló üzemszerű igénybevétele (vész-végálláshatárolás). Személyszállítás. Személyek tartózkodása a teher alatt. A szakképzett személy vagy szakértő általi felülvizsgálat előtti üzembe helyezés. A névleges terhelésnél nagyobb terhek mozgatása. Terhek ferde húzása vagy vonszolása. Teher kiszakítása. Vákuum alatti tartályok fedelének leemelése. A futómacska mozgatása a vezérlőkapcsoló vagy -kábel húzásával, akkor is, ha az tehermentesített. Szakismeret nélküli javítás. Elkopott gumiütközős, vagy gumiütköző nélküli horogtartóval, horogházzal és emeléshatárolóval való használat. A lánc használata függesztékként vagy a teher átkötözésére. Üzemeltetés megcsavarodott lánccal, pl. a horogszekrény átfordulása, vagy a fix láncág hibás összeszerelése miatt. Hosszabb lánccal történő üzemeltetés, mint amennyi a láncgyűjtőn fel van tüntetve. A megengedett bekapcsolási időtartam túllépése. Az időszakos felülvizsgálat határidejének túllépése utáni üzemeltetés. Üzemeltetés a munkavédelmi vizsgálat időpontjának lejárta, vagy az elméleti élettartam elérése után. Az emelő kézzel elérhető tartományban való üzemeltetésekor, vagyis, ha a sínpálya magassága kisebb, mint 2,5 m, tilos kézzel a haladási szintre nyúlni. Ugyancsak tilos a láncot üzemelés közben megérinteni. 24

25 7 Karbantartás Minden karbantartási munkát csak szakképzett személyek végezhetnek. A karbantartási táblázat (8. táblázat) tartalmazza az ellenőrizendő alkatrészeket és funkciókat, valamint a szükséges karbantartási munkákat. A hibákat az üzemeltetőnek azonnal írásban be kell jelenteni, aki kezdeményezi a hibák szakember általi megszüntetését. Az összes karbantartási munkát kizárólag terheletlen és a hálózati főkapcsolóval feszültségmentesített állapotú emelőn szabad végezni. Nehéz üzemi körülmények esetén, pl. több műszakos üzem, nagy kapcsolási gyakoriság, környezeti terhelés, a karbantartási periódusokat le kell rövidíteni. Kopások ellenőrzése Ellenőrizze a függesztő- és teherhorog esetleges deformációját (horognyílás mérése), rozsda- és repedésmentességét, azok általános állapotát. A horogszekrény láncdióját a felfekvő felület kb. 1 mm-es bekopása esetén kell újra cserélni. Cserélje ki a kopott gumiütközőket! 7.1 Felülvizsgálati és karbantartási munkák Vegye figyelembe az 1.1 pontban leírtakat! Az alábbi felülvizsgálati periódusok irányértékek, melyeket nehéz üzemeltetési körülmények (több műszakos üzem, állandó névleges terhelés, por, környezeti terhelés), a karbantartási állapot és a környezeti hatások függvényében le kell rövidíteni. Vizsgálat naponta 3 havonta évente Általános állapot szemrevételezése Működés funkciók Fék ellenőrzése Emeléshatárolás Karbantartás és beállítás Fék Teherlánc kopása a 7.4. pont szerint Megcsúszó tengelykapcsoló dm 0,9d esetén cserélje ki a lánc felfüggesztését Teherlánc kenése Gumiütközők kopása (szemrevételezés) Horogszekrény, horogtartó kenése pont szerint / horoganya-biztosítás és horognyílás ellenőrzése Kiakadásgátló ellenőrzése 25

26 Vizsgálat naponta 3 havonta évente Általános ellenőrzések Csavarkötések Láncleszorító, láncvezető Biztosító elemek Láncgyűjtő állapota, rögzítettsége; különösen a szövetanyag kopottsága Elektromos vezérlő kábelek, csatlakozókábel és függőkapcsoló Haladóművek, futókerekek 8. táblázat: Felülvizsgálati és karbantartási munkák Az elektromos láncos emelőt a FEM szabvány szerint méreteztük. A maradvány használati időt a FEM szerint évente meg kell határozni és dokumentálni kell. A maradvány használati idő számítások hiánytalan megléte esetén az elektromos láncos emelőt az elméleti használati idő elérésekor nagyjavításnak kell alávetni. Amennyiben nincs igazolva az elektromos láncos emelő használata, úgy a FEM szerint legkésőbb 10 év elteltével el kell végezni a nagyjavítást. 7.2 Az egyenáramú tárcsafék karbantartása és beállítása Az egyenáramú tárcsafék kevés karbantartást igényel A B1.1 fék felépítése Motorfedél Rögzítő csavarok Motortengely az aggyal Fékmágnes Nyomólap 28. ábra: A B1.1 fék felépítése A féket komplett egységként 3 darab imbuszcsavar, rugós alátét ésd alátét rögzíti a motorfedélen. Figyelem! Amennyiben hosszabb üzemidő (kb fékezés) után a fékmágnes és az nyomólap közötti légrés kb. 0,35 mm-re nőtt, akkor a féket ki kell cserélni. A rögzítő csavarok meghúzási nyomatéka maximum 3 Nm. 26

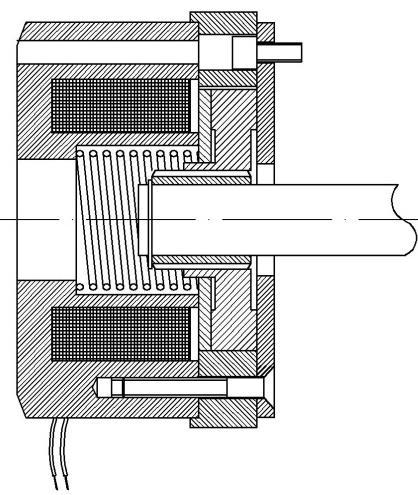

27 7.2.2 A fék felépítése modellek ábra: A fék felépítése modellek Az egyenáramú tárcsafék mágnestestből (1), a nyomólapból (2), a nyomórugókból (3), 3 darab támasztórugóból (4), a 3 db önzáró beállító anyából (5), 3 db mágnesrögzítő csavarból (5), a két darab féktárcsával (7) ellátott fékgyűrűből (6) és a fékgyűrűhöz három golyón (9) keresztül alakzáró kötéssel kapcsolódó fékagyból (8) áll A B2-B9.1 fék beállítása Figyelem! Amennyiben hosszabb üzemidő (kb fékezés) után a fékmágnes és az nyomólap közötti légrés kb. 0,8 mm-re nőtt, akkor a féket a következők szerint be kell állítani. 1. Toljon be egy hézagmérőt a mágnestest (1) és a nyomólap (2) közé (max. kb. 10 mm mélyen). 2. Csavarozza be addig jobbra forgatva a 3 önzáró beállító anyát, amíg a mágnestest (1) és a nyomólap (2) közötti légrés a megadott értékűre csökken. 3. Ezután a hézagmérővel ellenőrizze a légrés pontosságát és egyenletességét. 4. Az önzáró beállító anyákat a fék ismételt beszabályozása esetén újakra kell cserélni, ha az anya önzárása már nem biztosított ábra: A fék beállítása Hézagmérő 0,5 +/-0,1 mm B2-B5.1 modellek esetében Hézagmérő 0,6 +/-0,1 mm B6-B9.1 modellek esetében A fékbetét cseréje A B2 - B5.1 féktípusok esetében akkor kell cserélni a fékbetétet (7), ha az már csak 2,0 mm vastagságú. A B6 - B9.1 féktípusok esetében akkor kell cserélni a fékbetétet (7), ha az már csak 3,0 mm vastagságú A fék elektromos vezérlése működési elv A tárcsaféket egy egyenirányító áramkör táplálja. A fék a nyugalmi áram elvén működik. A feszültség megszűnésekor a fék automatikusan befékez, ezáltal az emelő bármely helyzetben biztonságosan megtartja a terhet. A fékút lerövidítése érdekében a féket egyenáram működteti. A közvetlen és mellékáramkörű vezérlésű kivitelek különböző kapcsolásait az adott emelőhöz mellékelt kapcsolási rajz tartalmazza. 27

28 7.2.6 A fék működésének ellenőrzése Az emelő névleges teherbírásának megfelelő teher süllyesztési üzemmódban történő lefékezésekor a fékút ne haladja meg két láncszem hosszúságát és a fék a terhet ne hirtelen rántással fogja meg. 7.3 Megcsúszó tengelykapcsoló A megcsúszó tengelykapcsoló a motor és a fék között helyezkedik el, úgy hogy a féktől a teherig végig alakzáró kötéssel kapcsolódó hajtóműelemek adják át az erőt. A tengelykapcsoló nagyobb mértékű kopása esetén sem süllyedhet le a teher ellenőrizetlenül, mivel a fék bármely helyzetben megtartja a terhet. A megcsúszó tengelykapcsoló száraz kuplungként működik, azbesztmentes kuplungbetét alkalmazásával. A megcsúszó tengelykapcsoló vész-végállás határolási feladatot is ellát, üzemszerűen azonban tilos végállás határolásként használni. Ez azt jelenti, hogy a horogtartót, a horogszekrényt, ill. az emeléshatárolót tilos üzemszerűen a legfelső, ill. legalsó horogállásra járatni, vagyis az emelőházra felütköztetni A megcsúszó tengelykapcsoló működése ábra: A A megcsúszó kuplung működésmódja a B2-B9.1 modellek esetében A rotort (17) a csőtengelyen (11) fixen rögzítették. A csőtengely (11) a kenés- és karbantartásmentes csapágyperselyekkel (19) csatlakozik a motor fogaskerekes tengelyére (10). A motor nyomatékát a kuplungkarimás (12) csőtengelyen (11), az azbesztmentes kuplungbetéten (13) keresztül viszi át a fékagyra (8). A fékagyat (8) egy retesszel (18) fixen rögzítették a motor fogaskeréktengelyén (10), miáltal átadja a meghajtó erőt a hajtóműnek. A kuplung erőátviteli nyomatékát kívülről a kuplung beszabályozó anyával (16) a rugótányéron (14) a nyomórugó (15) előfeszítésével lehet beállítani. Figyelem! Az B1.1 típus és a B9.1 modell finomemelő motorjának megcsúszó kuplungja a 32. ábrához hasonlóan a rotor mindkét oldalán helyezkednek el. Megjegyzés: A megcsúszó kuplungot úgy állították be, hogy az emelő a névleges terhet bármilyen üzemi körülmények között biztonságosan megemelje. A megcsúszó kuplung a DIN EN pont szerinti közvetlenül ható emelőerő korlátozásként működik. Felfüggesztett teher mellett a kuplung a névleges teherbírás kb. 130 %-nál kezd el csúszni. Az eltérő emelési sebesség következtében ez az érték változhat. 28

29 7.3.2 A B9.1 modell finomemelő motor megcsúszó tengelykapcsolójának működése A motor forgórész (1) két karbantartásmentes csapágyperselyen (4) ül a motor tengelyén (2). A motor nyomatékát két kuplungbetét (5) a kuplung agyakra (6) viszi át, melyek reteszekkel (7) fixen rögzítettek a motor tengelyén (2). Az erőátvitel tengelykapcsoló nyomatéka kívülről a nyomórugót (10) a rugótányéron (8) keresztül leszorító anya segítségével állítható be ábra: A B9.1 modell finomemelő motor megcsúszó tengelykapcsolójának felépítése A megcsúszó tengelykapcsoló beállítási munkái 1. A rugótányérra (14) felhegesztett anyát forgassa el addig, amíg a biztosító tárcsa bevágása egybeesik a fékmágnes (1) bevágásával. 2. Helyezzen egy rudat (csavarhúzót) a fékmágnes (1) nútjába és fogja le a rugótányért (14) a ráhegesztett anyával. Ezután lazítsa fel a kontraanyát (16). 3. Érzéssel feszítse meg az anya (14) forgatásával a nyomórugót (15) annyira, hogy az emelő a próbaterhelést még éppen megemelje. 4. Biztosítsa újra a szabályozó anyát (14) a kontraanyával (16) az alábbi meghúzási nyomatékkal. Kuplung B1.1 hatlapú anya M10 1,5 ISO 4035 nyomaték 15 Nm Kuplung B2-B5.1 hatlapú anya M12 1,5 DIN 936 nyomaték 30 Nm Kuplung B6-B9.1 hatlapú anya M16 1,5 DIN 936 nyomaték 75 Nm 5. Ismételten ellenőrizze a kuplung beállítását a névleges terhelés felső horogállásig való emelésével. és a kuplung megcsúsztatásával A kuplung csúszásának ideje nem lehet több mint 2-3 másodperc ábra: A kuplung erejének beállítása A megcsúszó tengelykapcsoló beállítása a 9.1 modell finomemelő motorján (A megadott alkatrész-számjelölések a 32. ábrára vonatkoznak.) 1. Csavarja ki az imbuszcsavarokat (11), vegye le a fedelet (12) és az emelési végállás kapcsoló lemezét a ház aljáról (az ábrán nem látható). 2. Lazítsa meg a kontraanyát (9). 3. Érzéssel feszítse meg az anya (8) forgatásával a nyomórugót (10) annyira, hogy az emelő a próbaterhelést még éppen megemelje. 4. Biztosítsa újra a szabályozó anyát (8) a kontraanyával (9). 5. Ismételten ellenőrizze a kuplung beállítását a névleges terhelés felső horogállásig való emelésével. és a kuplung megcsúsztatásával A kuplung csúszásának ideje nem lehet több mint 2-3 másodperc. 6. Szerelje vissza a ház fedelét (12) és az elektromos végállás kapcsoló lemezét. 29

30 7.4 Teherlánc Az emelőláncok felülvizsgálatra kötelezett teherhordó elemek. Ezért vegye figyelembe a Szakmai Szövetség által kiadott, emelőkhöz alkalmazott köracél láncokra vonatkozó irányelveket, a felülvizsgálati irányelveket, valamint a DIN 685-5, DGUV V54 (BGV D8) és DGUV V52 (BGV D6) és DIN EN felülvizsgálati irányelveket A teherlánc kenése beüzemeléskor és használat közben A teherláncot teljes hosszában a csuklópontokon az első beüzemelés előtt, valamint a használat alatt tehermentes állapotban kúszóképes hajtóműolajjal meg kell olajozni. Az igénybevétel és az üzemeltetési körülmények függvényében a csuklópontokat tisztítás után ismételten kenni szükséges. A kopást gyorsító környezetben (homok, csiszolószemcsék) száraz kenőanyagot alkalmazzon a lánc kenésére (pl. siklólakk, grafitpor) A teherlánc kopásának ellenőrzése A teherlánc folyamatos ellenőrzése a DIN rész, ill. az DGUV V54 (BGV D8) 27. értelmében kötelező előírás. A teherláncot az üzembe helyezés előtt és normál üzemi körülmények mellett kb. 200 üzemóránként, ill emelés után, nehéz üzemi körülmények között pedig ennél gyakrabban ellenőrizni kell. Különös figyelemmel ellenőrizze a láncszemeket az érintkezési pontokon kopás, repedésképződés, deformáció és más sérülések szempontjából. A láncot le kell cserélni, ha: névleges vastagság az érintkezési pontokon 10 %-kal csökkent, egy szem 5 %-kal, vagy a lánc 11 láncszemen mérve 2 %-kal megnyúlt, a láncszemek bemerevedtek. A lánc cseréjekor a láncvezetőt és a láncleszorítót is újra kell cserélni. Figyelem! Csereláncként csak az emelő gyártója által szállított eredeti teherláncot használja A kopás mérése és a lánc cseréje Lánc mérete mm-ben Ellenőrzési méret ,3 31 Egy láncszem mérése, belső max. t méret 12,6 15,8 23,1 28,4 32,6 32,6 11 láncszemen mérve 134,6 168,3 246,8 302,9 347,8 347,8 A láncszem átmérőjének mérése d1 d2 dm 2 Minimális méret: dm = 0,9d 3,6 4,5 6,3 8,1 9,9 10,2 9. táblázat: A teherláncok méretei A lánc cseréjét lásd a és azt követő pontokban A teherhorog kopásának mérése és a horog cseréje A DIN szabvány 1. rész értelmében a teherhorgot újra kell cserélni, ha annak nyílása 10 %-ot meghaladó mértékben kitágult. A horog alapméreteit a gyári bevizsgálási jegyzőkönyvben található horog-tanúsítvány tartalmazza. 30

31 7.5 A haladómű karbantartása A kézi mozgatású és elektromos haladóműveket a Fehler! Verweisquelle konnte nicht gefunden werden. pont 8. táblázatában a futóművekre megadott kritériumok szerint kell felülvizsgálni és karbantartani A haladómű fék felépítése 3 O-gyűrű 3 darab M3 8 DIN 912 Motortengely 1 Ventilátorfedél 2 Ventilátor szorítócsavarok 6 Csavar 4 Nyomólemez 5 Ragasztott lemez 34. ábra: A BFK típusú haladómű fék felépítése 35. ábra: Az EFB típusú haladómű fék felépítése A haladómű fék légrésének beállítása A BFK típusú fék karbantartást nem igényel. Az EFB típusú haladómű fék beállítása: Amennyiben a haladómű fék fékbetétje annyira elkopott, hogy a fék eléri a maximálisan megengedett 0,9 mm-es légrést, akkor a féket utána kell állítani: 1. Vegye le a ventilátorfedelet (1). 2. A ventilátorlapát szorító csavarjait (2) lazítsa fel. 3. Vegye ki az O-gyűrűt (3), helyezzen egy 0,25 mm vastag hézagmérőt a nyomólemez (4) és a felragasztott lemez (5) közé. 4. Húzza meg annyira a csavart (6), hogy a hézagmérőt még éppen ki tudja húzni. 5. Húzza meg egyenletesen a ventilátor szorító csavarjait (2). Először a retesszel ellentétes oldali csavart húzza meg (meghúzási nyomaték 4-5,5 Nm). 6. Még egyszer húzza meg a csavart (6). 7. Vegye ki a hézagmérőt. 8. Helyezze vissza a ventilátorfedelet (1). 9. Végezzen próbamentet a fék ellenőrzésére. Az EFB típusú féket fokozatosan a BFK típusú haladómű-fék alkalmazása váltja fel. 31
