Kezelési utasítás STAR LIFTKET Elektromos láncos emelő

Méret: px
Mutatás kezdődik a ... oldaltól:

Download "Kezelési utasítás STAR LIFTKET Elektromos láncos emelő"

Átírás

1 Kezelési utasítás STAR LIFTKET Elektromos láncos emelő Kérjük, addig ne kezdje meg a munkát az elektromos láncos emelővel, amíg minden kezelő ezt a Kezelési utasítást alaposan meg nem ismerte és ezt a hátoldalon aláírásával nem igazolta.

2 LIFTKET Hoffmann GmbH Dresdener Straße Wurzen / Germany sales@liftket.de Ho 10/2018 ungarisch A német nyelvű eredeti fordítása

3 Tartalomjegyzék 1 Biztonsági utasítások Az elektromos láncos emelők rendeltetésszerű alkalmazása Előírások Alkatrészek Műszaki áttekintés Összeállítási lehetőségek A típusmegjelölés magyarázata Metszeti ábra A teherlánc befűzésének elvi vázlata Felszerelés Mechanikai összeszerelés Horogtartó Horogszekrény Fix kivitelű elektromos láncos emelők alapkivitel Függesztőlapos felfüggesztés Opció egylyukas függesztőlap Opció horgos felfüggesztés A hajtómű szellőztetése Láncgyűjtő A láncgyűjtő rögzítése Túlméretes láncgyűjtő A teherlánc befűzése befűző lánc nélküli szállítás esetén egy láncágas kivitelnél A teherlánc befűzése befűző lánc nélküli szállítás esetén két láncágas kivitelnél A teherlánc cseréje Elektromos csatlakozások Hálózati csatlakoztatás Közvetlen vezérlés Mellékáramkörű vezérlés Elektromos emelési végállás-kapcsolók Üzemi feszültségek Láncmászó helyzetű elektromos láncos emelők Elektromos láncos emelő haladóművel Mechanikus összeszerelés A futómű és az emelő egymáshoz viszonyított elhelyezkedése A kétcsapos haladómű összeszerelése Az egycsapos haladómű szerelése A haladómű tömegének kiegyensúlyozása A haladóművek elektromos bekötése A haladóművek típusmegjelölése Felülvizsgálatok Felülvizsgálat DGUV 54. előírás (BGV D8) 23. szerinti alkalmazáskor Felülvizsgálat DGUV 52. előírás (BGV D6) 25. szerinti alkalmazáskor Időszakos felülvizsgálatok Kezelési utasítások és tilalmak Kezelési utasítások Kezelési tilalmak Karbantartás Felülvizsgálati és karbantartási munkák A rugóerő működtetésű fék leírása A rugóerő működtetésű fék cseréje A rugóerő működtetésű fék elektromos vezérlése A rugóerő működtetésű fék üzemzavarai A fék működésének ellenőrzése

4 7.3 Biztonsági megcsúszó tengelykapcsoló A megcsúszó tengelykapcsoló felépítése A megcsúszó tengelykapcsoló súrlódási nyomatékának beállítása A megcsúszó tengelykapcsoló kioldási határértékének ellenőrzése időszakos felülvizsgálatnál Teherlánc A teherlánc kenése beüzemeléskor és használat közben A teherlánc kopásának ellenőrzése A kopás mérése és a lánc cseréje A teherhorog kopásának mérése és a horog cseréje A haladómű karbantartása A haladómű fék felépítése Az emelőmű motor fel- és leszerelése Az emelőmotor leszerelése Az emelőmotor felszerelése Az elektromos láncos emelő bekapcsolási időtartama (FEM szerint) Rövid idejű üzemeltetés Szakaszos üzem Példa Az elektromos haladómű bekapcsolási időtartama (FEM szerint) A vezérlőkábel tehermentesítése Kenés/segédanyagok A hajtómű kenése A lánc kenése A horogtartó és a horogszekrény kenése A haladómű kenése Segédanyagok Az elvi használati időtartam elérésekor elvégzendő teendők EK megfelelőségi nyilatkozat minta Beépítési nyilatkozat minta

5 1 Biztonsági utasítások 1.1 Az elektromos láncos emelők rendeltetésszerű alkalmazása Az elektromos láncos emelők rendeltetésszerűen terhek függőleges emelésére és süllyesztésére valamint vízszintes mozgatására (haladóművel) használhatók. Minden egyéb módon történő használat, különösen a 6.2 pontban felsorolt kezelési tilalmak figyelmen kívül hagyása, nem rendeltetésszerűnek tekintendő, mivel az ilyen alkalmazások baleset- és életveszélyesek lehetnek. Az ebből eredő károkért a gyártómű nem vállal felelősséget; a kockázatokat a felhasználó viseli. Bármilyen módon történő személyszállítás tilos! Az elektromos láncos emelő korszerű konstrukciója szakszerű kezelés esetén biztonságot és gazdaságos üzemeltetést garantál. A szabadalmaztatott biztonsági megcsúszó tengelykapcsoló a hajtómű és a fék között helyezkedik el. A fék a hajtóművön keresztül alakzáró kapcsolattal közvetlenül a teherre hat, a tengelykapcsoló terhelése nélkül. A beüzemelés előtt győződjön meg arról, hogy az összes elektromos csatlakoztatás előírásszerűen megtörtént, az összes kábel sértetlen, és a berendezést egy hálózati leválasztó kapcsolóval áramtalanítani lehet. Az üzemeltető ugyancsak köteles biztosítani, hogy az elektromos láncos emelő felfüggesztési pontjai úgy legyenek kialakítva, hogy azok a fellépő erőket biztonságosan felvegyék. Az elektromos láncos emelő üzemeltetése csak akkor megengedett, ha azt előírásszerűen felfüggesztették és ezáltal biztosított, hogy a mindenkori emelés folyamat során az emelőből kifutó láncág saját súlya következtében biztonságosan ki tud futni az emelőből. A fenti utasítás figyelmen kívül hagyása a lánc összetorlódásához és ez által az emelő károsodásához vezet. Az emelő agresszív közegekben történő alkalmazásához be kell kérni a gyártómű engedélyét. A Kezelési utasítás az elektromos láncos emelőn és az azzal végzett munkák biztonságát szolgálja. Az alábbiakban feltüntetett biztonsági utasításokat feltétlenül be kell tartani. A biztonsági utasításokat nem a teljesség igényével állítottuk össze. Kérdés vagy probléma esetén kérjük, keresse meg az illetékes helyi képviseletet. A Kezelési utasításnak mindig komplettnek és tökéletesen olvasható állapotúnak kell lennie. Nem vállalunk felelősséget az alábbi okokra visszavezethető károkért és üzemzavarokért: nem rendeltetésszerű használat a hajtásrendszer önkényes módosítása szakszerűtlen munkavégzés az üzemi rendszeren és annak segítségével kezelési hiba a Kezelési utasítás figyelmen kívül hagyása 1.2 Előírások Az elektromos láncos emelők felszerelésének, üzembe helyezésének, bevizsgálásának és karbantartásának alapjául a Német Szövetségi Köztársaságban, ill. az Európai Unió országaiban alapvetően az alábbi előírások és a jelen Kezelési könyv utasításai szolgálnak. 2006/42/EK 2014/30/EK 2014/35/EK Európai irányelvek EK Gépek irányelv EK Elektromágneses összeférhetőségi irányelv EK Alacsony feszültségi irányelv Német Szakmai Szövetség Előírásai (DGUV - Balesetvédelmi Előírások) DGUV 1. előírás (BGV A1:2009) Megelőzési alapelvek DGUV 3. előírás (BGV A3:2005) Elektromos berendezések és üzemi eszközök DGUV 52. előírás (BGV D 6:2000) Daruk DGUV 54. előírás (BGV D 8:1997) Csörlők, emelő- és vonszoló készülékek DGUV szabály (BGR :2008) Teherfelvevő eszközök üzemeltetése emelőgép üzemben DGUV alapelv (BGG 905:2004) Daruk felülvizsgálata 5

6 DIN EN ISO 12100:2010 DIN EN :2006+A1:2009 DIN EN 818-7:2002+A1:2008 DIN EN ISO :2008 DIN EN :2010 DIN EN :2001+A1:2007 DIN EN :2006 DIN EN :2008 DIN EN 60529:1991+A1:2000 +A2:2013 DIN EN :2007+A1:2011 DIN EN :2005 DIN EN :2007+A1:2011 DIN EN :2007+A1:2011 DIN EN 82079:2013 Harmonizált szabványok Gépek biztonsága Daruk - gépi meghajtású csörlők és emelőművek Láncok emelőgépekhez, T minőségi osztály Vezérlések biztonságot érintő alkatrészei - kialakítási alapelvek Forgó gépek méretezése és üzemi viselkedése Forgó gépek burkolata által meghatározott védettségi fokozatok Gépek elektromos felszerelései, általános követelmények Elektromos felszerelések, követelmények emelők esetében Védettségi fajták a ház kialakítása által (IP-kód) Kisfeszültségű kapcsoló berendezések, általános megállapítások Elektromágneses összeférhetőség, zavartűrés ipari területen Elektromágneses összeférhetőség, zavarsugárzás lakó-, üzleti és iparűzési területeken, valamint kisüzemek esetében Elektromágneses összeférhetőség, zavarsugárzás ipari területen Utasítások készítése, tagolás, tartalom és ábrázolás FEM 9.511:1986 FEM 9.683:1995 FEM 9.751:1998 FEM 9.755:1993 Szabványok és műszaki specifikációk Sorozatgyártású emelőművek számítási alapjai, hajtóművek besorolása Emelő- és haladómotorok kiválasztása Gépi működtetésű sorozatgyártású emelőművek, biztonság Intézkedések a biztonságos üzemeltetési periódusok elérése érdekében A fenti biztonsági előírások és a Kezelési könyv utasításainak megsértése esetén a gyártómű semmiféle szavatosságot nem vállal. Vegye figyelembe a 6. szakaszban foglalt kezelési utasításokat és tiltásokat! Más országokban a megfelelő nemzeti előírásokat kell figyelembe venni. Az elektromos láncos emelőn munkákat kizárólag képzett személyek (szakértők) végezhetnek, a daru főkapcsolójának kikapcsolása és lezárása, valamint a munkaterület biztosítása után. Szakértő az a személy, aki szakmai képesítése és tapasztalatai alapján megfelelő ismeretekkel rendelkezik a csörlők, emelő és vonszoló eszközök vagy daruk területén és a vonatkozó munkavégzési, munkavédelmi előírásokat, irányelveket és a technika általánosan elismert szabályait olyan szinten ismeri, hogy ezáltal képes a csörlők, emelő és vonszoló eszközök vagy daruk biztonságos munkavégzésre alkalmas állapotának megítélésére. Pl. az IEC 364 vagy a DIN VDE 0105 megtiltja, hogy nem szakképzett személyek erősáramú berendezéseken munkát végezzenek. Az elvégzett karbantartásokat és ellenőrzéseket be kell vezetni a daruvizsgálati naplóba (pl. a fék vagy a tengelykapcsoló beállítását). Az elektromos láncos emelőt kizárólag az üzemeltető által kioktatott személyek kezelhetik, akik a jelen Kezelési utasítást megismerték és ez számukra folyamatosan hozzáférhető. Ne üzemeltesse az elektromos láncos emelőt addig, amíg az összes kezelő a Kezelési utasítás tartalmát alaposan meg nem ismerte és ezt a füzet hátoldalán az erre előirányzott mezőkben aláírásával nem igazolta. 1.3 Alkatrészek Csak a gyártómű alkatrész-katalógusában szereplő eredeti rögzítő elemek, csere-alkatrészek és kiegészítők alkalmazása megengedett. A gyártómű csak ezekért vállal felelősséget. Nem eredeti alkatrészek és kiegészítők használatából eredő károkért a gyártómű bármilyen felelőssége kizárt. 6

7 2 Műszaki áttekintés 2.1 Összeállítási lehetőségek A könnyű szerelhetőséget biztosító építőkocka elven alapuló rendszer lehetővé teszi, hogy az elektromos láncos emelőt problémamentesen egy láncágas kivitelről két láncágasra, fix kivitelűről kézi vagy elektromos futóművesre, vagy más emelési, ill. kezelési magasságúra alakítsuk át. Omega sékli Egylyukas függesztőlap Kézi vagy elektromos haladómű Horgos felfüggesztés Függesztőlap Emelőmű Láncgyűjtő Vezérlő kapcsoló vészleállító gombbal Emeléshatároló (végállási ütköző) gumiütközővel Horogszekrény gumiütközővel 1. ábra: Összeállítási lehetőségek Horogtartó gumiütközővel 2.2 A típusmegjelölés magyarázata Példa: Modell 021 / 51 Típus 250 / 1-8 / 2 Modell 021 / 51 Típus 250 / 1-8 / 2 Modellszám Az emelési sebességek jelzőszáma 0 egy emelési sebességes emelőmű 1 két emelési sebességes emelőmű A házméret jelzőszáma 02 Házméret I láncméret 4 12 mm 03 Házméret I láncméret 5,2 15 mm 05 Házméret II láncméret 5,2 15 mm 07 Házméret II láncméret 7,2 21 mm 09 Házméret II láncméret 9 27 mm 11 Házméret III láncméret 11,3 31 mm Finomemelési sebesség m/perc-ben Fő emelési sebesség m/perc-ben Láncágak száma Teherbírás kg-ban A műszaki adatokat a 2006/42/EK Gépek irányelvnek megfelelően az elektromos láncos emelőhöz mellékelt dokumentáció tartalmazza. 7

8 2.3 Metszeti ábra Ábra sz. Megnevezés Ábra sz. Megnevezés 1 Vezérlés fedél 10 Kis fogaskerék tengely 1 2 Vezérlés 11 Teherlánc 3 Ventilátor fedél 12 Függesztőlap 4 Ventilátor 13 Meghajtó tengely láncdióval 5 Motortengely 14 Hajtóműfedél 6 Motor állórész 15 Hajtóműoldali fedél 7 Motor forgórész 16 Kapocsléc a tápfeszültség, a vezérlő kapcsoló és 8 Tengelykapcsoló egység a haladómű bekötéséhez 9 Ház 17 Fékegység 18 Horogszekrény ábra: Metszeti ábra 8

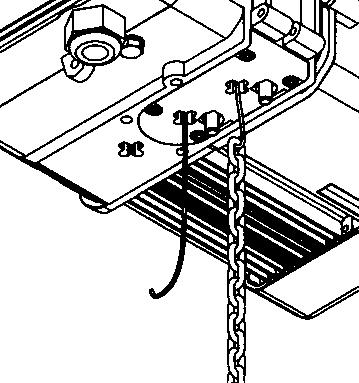

9 2.4 A teherlánc befűzésének elvi vázlata Csak a gyártó eredeti láncát használja. Ez a lánc megfelel a terheléssel és az élettartammal szemben támasztott magas követelményeknek. A láncmeghajtó tengely láncdiója Láncleszorító Láncvezető Láncgyűjtő Emeléshatároló (végállás-ütköző) Horogtartó Láncrögzítő kengyel Horogszekrény 3. ábra: 3.1 Egy láncágas kivitel 3.2 Két láncágas kivitel 3 Felszerelés A szerelést a DGUV 54. előírás (BGV D8) 24. értelmében szakképzett személynek kell végeznie. 3.1 Mechanikai összeszerelés Horogtartó A horogtartó az egy láncágas kivitelű emelők teherfelfüggesztő alkatrésze. Gumiütköző bevulkanizált tárcsával Hernyócsavar Műanyag sapka teherbírás és láncméret matricával Jelölés 4 vagy 5 Ház Nyomótárcsa Teherhorog, komplett (nyomócsapággyal) Gumiütköző 2 imbuszcsavar önzáró anyával Ház Nyomótárcsa Teherhorog, komplett (nyomócsapággyal) Gumiütköző 2 imbuszcsavar Ház Nyomótárcsa Teherhorog, komplett (nyomócsapággyal) Horogtartó 4 21 és 5,2 15 láncokhoz 4. ábra: A horogtartók konstrukciója Horogtartó Lánc 7,2 21 Horogtartó 9 27 és 11,3 31 láncokhoz Karbantartáskor ellenőrizze a horog (kopás, csúcstávolság) és a gumiütköző állapotát. A 4 12 és 5,2 15 mm méretű láncok horogtartóján ezen felül a műanyag biztosító sapka állapotát is ellenőrizni kell és kopás esetén újra kell cserélni. A horogcsapágy, a kiakadásgátló és a horoganya-biztosítás állapotát is ellenőrizze. Az axiális csapágyat szükség esetén tisztítsa ki és zsírozza meg. 9

10 A horogtartók összeszerelésekor a csavarkötéseket az alábbi nyomatékokkal kell meghúzni: Részegység Max. teherbírás [kg] Csavarméret Darabszám Meghúzási nyomaték [Nm] Horogtartó, 4 12 lánchoz Horogtartó, 5,2 15 lánchoz Horogtartó, 7,2 21 lánchoz 1250 M10 40 DIN Horogtartó, 9 27 lánchoz 1600 M12 30 DIN Horogtartó, 11,3 31 lánchoz 3200 M12 35 DIN táblázat: A csavarkötések meghúzási nyomatékai Horogszekrény A horogszekrény a két láncágas kivitelű emelők teherfelfüggesztő alkatrésze. Hasított szeges biztosítás (a hasított szeg kilazulás ellen 2 pontozással biztosítva) Gumiütköző Rugós csapszeg a horogszáron keresztben (csak 110/.., 111/... modellek) Ház Radiális golyóscsapágy Láncdió Horoganya biztosítás 3 imbuszcsavar Teherhorog komplett (nyomócsapággyal) 5. ábra: A horogszekrény felépítése Karbantartáskor az egyes alkatrészek állapotát a pontnak megfelelően ellenőrizze. A horogszekrények összeszerelésekor a csavarkötéseket az alábbi nyomatékokkal kell meghúzni: Részegység Max. teherbírás [kg] Csavarméret Darab Meghúzási nyomaték [Nm] Horogszekrény, 4 12 lánchoz 500 M6x40 DIN 912 2/1 10/6 Horogszekrény, 5,2 15 lánchoz 1000 M6x40 DIN 912 2/1 10/6 Horogszekrény, 7,2 21 lánchoz 2000/2500 M8 50 DIN 912 2/1 20/10 Horogszekrény, 9 27 lánchoz 3200 M10 50 DIN 912 2/1 35/20* Horogszekrény, 11,3 31 lánchoz 6300 M12 60 DIN * A gumiütközőnél található csavar meghúzási nyomatéka csökkentett. Ezt a csavart csavarbiztosító pasztával be kell ragasztani a menetes furatba. 2. táblázat: A csavarkötések meghúzási nyomatékai Fix kivitelű elektromos láncos emelők alapkivitel Figyelem! Tilos az eredeti helyett más felfüggesztő csapszeg használata. Különösen nem megengedhető az elektromos láncos emelő és a felfüggesztő elem csavarokkal való összekötése. 10

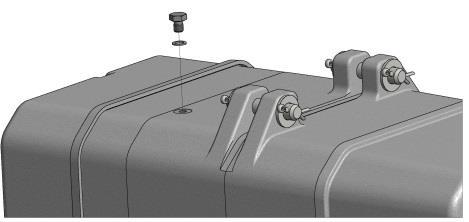

11 Függesztőlapos felfüggesztés Szerelés: Rögzítse az emelőhöz mellékelt függesztőlapot a két csap segítségével az emelőházon kialakított tartófülek furataiban. Helyezze a csapokra az alátéttárcsákat és biztosítsa a csapokat a sasszegekkel. Figyelem! Az utánfutó haladómű bekötő furatának a láncgyűjtő felőli oldalra kell kerülnie! Függesztőlap Utánfutó haladómű bekötő furat Csapszeg Láncgyűjtő felőli oldal 6. ábra: Függesztőlapos felfüggesztés Opció egylyukas függesztőlap Szerelés: Figyelem! Az emelővel szállított egylyukas függesztőlapot rögzítse a két csap segítségével az emelőház tartófüleinek furatában. Helyezze a csapokra az alátéttárcsákat és biztosítsa a csapokat a sasszegekkel. Az egy és két láncágas kivitelre utaló szimbólumok (horogtartó ill. horogszekrény) közül az emelő kivitelének megfelelő jelölésnek a láncgyűjtő felőli oldalra kell kerülnie. Horogszekrény szimbólum két láncágas üzemhez Horogtartó szimbólum egy láncágas üzemhez Az egylyukas függesztőlap 180 -ban történő megfordításával az emelő átalakítható egy láncágas üzemről két láncágasra, ill. fordítva rövid oldal hosszú oldal Csapszeg Láncgyűjtő felőli oldal egy láncágas horogtartó két láncágas horogszekrény 7. ábra: Felfüggesztés egylyukas függesztőlappal 11

12 Opció horgos felfüggesztés Szerelés: Rögzítse az emelőhöz mellékelt felfüggesztő horgot a két csap segítségével az emelőházon kialakított tartófülek furataiban. Helyezze a csapokra az alátéttárcsákat és biztosítsa a csapokat a sasszegekkel. Figyelem! Az egy és két láncágas kivitelre utaló szimbólumok (horogtartó, ill. horogszekrény) közül az emelő kivitelének megfelelő jelölésnek a láncgyűjtő felőli oldalra kell kerülnie. Horogszekrény szimbólum két láncágas üzemhez A horgos felfüggesztés 180 -ban történő megfordításával az emelő átalakítható egy láncágas üzemről két láncágasra, ill. fordítva rövid oldal hosszú oldal Horogtartó szimbólum egy láncágas üzemhez Csapszeg Láncgyűjtő felőli oldal egy láncágas horogtartó két láncágas horogszekrény 8. ábra: Felfüggesztés függesztőhoroggal A hajtómű szellőztetése Az emelő felszerelése után helyezze az emelőhöz mellékelt speciális legyezős alátétet, a hajtóműházban túlnyomás/vákuum kialakulásának elkerülése érdekében, az olajbetöltő csavar alá (a ház felső oldalán található). Ez az alátét szállításkor az olajbetöltő csavar mellett a házon található. Szabadban történő használat, magas páratartalom, valamint nagy hőmérséklet-ingadozás esetén a legyezős alátét használata nem ajánlott. Olajbetöltő csavar Legyezős alátét 9. ábra: Olajbetöltő csavar 12

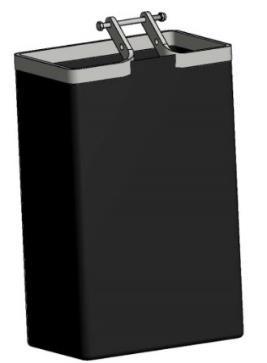

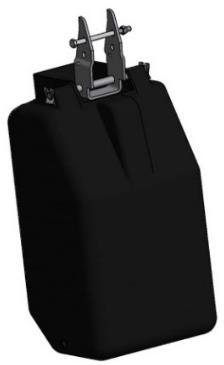

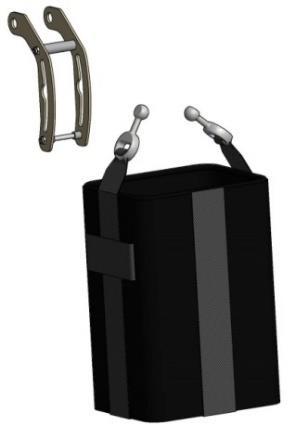

13 3.1.5 Láncgyűjtő A láncgyűjtő rögzítése Műanyag Textil Flip bag 10. ábra: Láncgyűjtő típusok Az alábbi méretű láncgyűjtők műanyagból készülnek: Láncméret [mm mm] Max. befogadóképesség [m] Láncgyűjtő típusa , /12 5/8 7/5 7, , /16 5/10 7/8 7, táblázat: Műanyag láncgyűjtők A táblázatban feltüntetetteknél nagyobb befogadóképességű láncgyűjtők és a modellek láncgyűjtői textil kivitelben készülnek. A láncgyűjtőt egy csavar és egy önzáró anya rögzíti. Húzza meg az anyát úgy, hogy az fixen rögzítse a csavart. Cserélje ki az önbiztosító anyát, ha a láncgyűjtő ismételt szerelésekor az már nem biztosítja a csavar rögzítettségét. Fontos! Ellenőrizze, hogy a rendelkezésre álló láncgyűjtő megfelel-e az adott lánchosszúságnak. A láncgyűjtőn feltüntették a láncméretet és a befogadóképességet. Helyezze az emeléshatárolóval és gumialátéttel felszerelt láncvéget lazán a láncgyűjtőbe. A lánc befuttatása után ellenőrizze a láncgyűjtő telítettségét. Tilos túllépni a maximálisan megengedett feltöltöttséget! Túlméretes láncgyűjtő Amennyiben a lánccal teli láncgyűjtő tömege meghaladja a 25 kg-ot, úgy azt az erre a célra gyárilag felszerelt hevederrel tehermentesíteni kell. A hevedert megfelelően be kell igazítani és a rajta található racsnis feszítő segítségével meg kell húzni, mégpedig akkor, amikor a láncgyűjtőben kb. 10 kg tömegű lánc van. Mivel a helyszíni alkalmazási feltételek előzetesen nem ismertek, a heveder csatlakozási pontját fix felszerelésnél az üzemeltetőnek kell kialakítania (lásd 11. ábra). Amennyiben az elektromos láncos emelőt haladóműre szerelik fel, úgy a heveder bekötési pontját egy plusz utánfutó haladóművel kell létrehozni (extra tartozék lásd 12. ábra). A felszerelés után mindenképpen biztosítani kell a heveder feszességét, és azt rendszeresen ellenőrizni, szükség esetén korrigálni kell. A hevedert a felfekvési ponton a mellékelt élvédővel védeni kell (lásd 11. és 12. ábrák). 13

14 Csatlakozási pont Élvédő Heveder Racsni Figyelem! Egycsapos haladóművekhez nem használható. 11. ábra: Fix telepítésű elektromos láncos emelő láncgyűjtővel (a helyszínen kialakítandó csatlakozási ponttal) 12. ábra: Elektromos láncos emelő láncgyűjtővel és utánfutó haladóművel (ívelt pályákhoz csak feltételesen alkalmazható) A heveder végét fűzze be a racsniba és feszítse meg. A heveder szabad vége Heveder a racsnival 13. ábra: A heveder befűzése a racsniba és megfeszítése A teherlánc befűzése befűző lánc nélküli szállítás esetén egy láncágas kivitelnél 1. Tolja be a befűző bowdent (gyári célszerszám) a 14-A ábrán látható láncvezető kereszt alakú nyílásába, amíg a horog a másik nyíláson ki nem bújik. 2. Fektetett láncszemmel kezdve (14-A ábra) húzza be a láncot a láncdió fészkébe a bowden-horoggal. 3. A kezelő kapcsolót röviden nyomogatva futtassa be a láncot (14-B ábra). 4. A lánc végére helyezze fel a gumiütközőt és szerelje fel a horgot (14-C ábra). 5. Engedje le addig a horgot, amíg a terheletlen láncág oldalán 50 cm hosszú lánc marad. 6. Fűzze fel a terheletlen láncvégre a mellékelt gumi ütköző-alátétet az emeléshatároló számára. 7. Rögzítse az emeléshatárolót* a láncvégtől számított 3. láncszemen (14-D ábra). 8. Szerelje fel a láncgyűjtőt a bekezdés szerint. 9. Futtassa be a láncot a láncgyűjtőbe, és eközben jól olajozza azt be teljes hosszúságában. Annak érdekében, hogy a lánc a láncgyűjtőben rendezetten helyezkedhessen el, a láncnak a horoggal ellentétes ágát az emelő emelési üzemmódjában magától kell befuttatni a láncgyűjtőbe, nem pedig kézzel utólag behelyezni. Így a lánc nem csomózódhat össze. * Emeléshatároló Az emeléshatároló az alsó horogállás behatárolására szolgál és megakadályozza a lánc horoggal ellentétes végének kifutását az emlőből. Az emeléshatároló vészhelyzeti végállás-határolást biztosít, üzemszerűen nem vehető igénybe. Amennyiben az emeléshatárolóhoz egy bevulkanizált acéltárcsa-betétes gumiütköző tartozik, úgy beépítéskor az acélbetétnek az emelő felőli oldalra kell kerülnie. 14

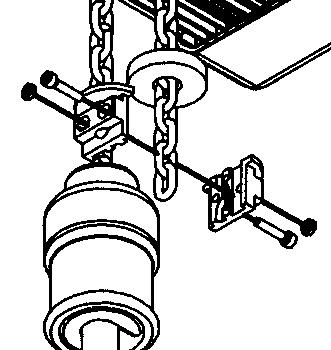

15 14-A ábra 14-B ábra 14-C ábra 14-D ábra 14-E ábra 14. ábra: A teherlánc befűzése egy láncágas kivitel A teherlánc befűzése befűző lánc nélküli szállítás esetén két láncágas kivitelnél 1. A teherláncot először futtassa be az emelőházba, típustól függően a vagy pontokban leírtak szerint. 2. A befűző bowdennel (célszerszám) fűzze át a láncot a horogszekrényen (15-A ábra). Figyelem! A lánc semmi esetre sem csavarodhat meg az emelőház és a horogszekrény között! Ha a 15-B és 15-C ábrák szerinti szerelés nem lehetséges, akkor vágjon le egy szemet a láncból! Továbbá mindig ügyeljen arra, hogy soha ne forduljon át a horogszekrény a két láncág között! 3. Csavarja ki a láncvezetőt (lásd 16. ábra 1 sz.) rögzítő 4 csavart, csúsztassa le a láncon a láncvezetőt (15-C ábra) és húzza ki az U-alakú kengyelt. 4. A horogszekrényből kihúzott láncvéget a 3.2 ábra vagy a 15-C ábra szerint vezesse be a hát kereszt alakú nyílásába addig, amíg az első láncszem a ház belsejében felütközik. Ebben a helyzetben egyik kezével tartsa meg a láncot. Másik kezével tolja vissza a ház belsejében, a lánckerék alatt található U-alakú láncrögzítő kengyelt vízszintesen a ház két furatába (15-D és 3.2 ábrák). Miután a láncrögzítő kengyelt betolta a két utolsó láncszem közé, erős rántással ellenőrizze a láncvég rögzítettségét. 5. Rögzítse újra a láncvezetőt a házban (15-E ábra). Vegye figyelembe a pontot! 6. Ellenőrizze még egyszer, hogy nem csavarodott-e meg a lánc. 7. Olajozza meg alaposan teljes hosszában a láncot. 15

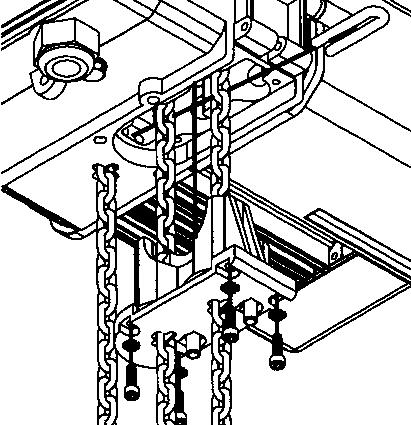

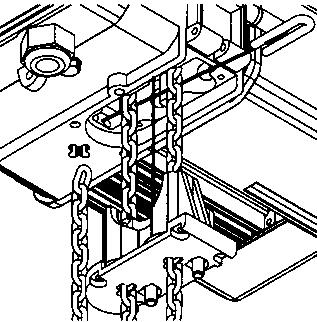

16 kereszt alakú nyílás 15-A ábra 15-B ábra 15-C ábra 15-D ábra 15-E ábra 15-F ábra 15. ábra: A teherlánc befűzése két láncágas kivitel esetében A teherlánc cseréje A teherlánc cseréjekor a láncvezetőt és a láncleszorítót is mindig cserélni kell. 1. Futtassa ki a kopott láncot. 2. Csavarozza ki a rögzítő csavarokat. 3. Vegye ki a házból a láncvezetőt. 4. Nyomja ki egy csavarhúzóval a láncleszorítót. 5. A láncdió fölé beforgatva helyezze be az új láncleszorítót. 6. Helyezze vissza és rögzítse a csavarokkal a láncvezetőt. 7. Fűzze be az új láncot a fenti, az egy, ill. két láncágas kivitelre vonatkozó leírások szerint. Láncleszorító Láncvezető 16. ábra: A teherlánc cseréje Rögzítő csavarok Figyelem! A láncvezető beszerelésekor a 9 27 és 11,3 31 láncméretek esetében a láncvezetőt rögzítő csavarokat mindig csavarbiztosító pasztával bekenve kell becsavarozni. Az összes alkatrésznek olaj- és zsírmentesnek kell lennie. Ajánlott csavarbiztosító pasztákat lásd a 11.5 pontban. 16

17 3.2 Elektromos csatlakozások Az elektromos berendezést az érvényes előírásoknak megfelelően kell kialakítani! A berendezés kiépítése után végezze el az EN pontja szerinti ellenőrzéseket. A vezérlés részletes kialakítását a kapcsolási rajz tartalmazza. Az emelő elektromos kialakítása megfelel az EN rész jelenleg érvényes változatának Hálózati csatlakoztatás A hálózati csatlakozás főkapcsolóját a DIN EN bekezdése szerint az összes pólus megszakításával kell kialakítani. Az elektromos berendezéseken csak szakember végezhet munkálatokat. A javítási munkák megkezdése előtt a berendezést áramtalanítani kell. Biztosítás (lomha) 400 V (3 fázisú váltóáram) esetén a hálózati főkapcsoló előtt: Biztosítás (lomha) Modell 6 A 02../...; 03../ A 05../...; 07../...; 09../ A 091/57; 091/58; 11../ táblázat: Biztosítás 400 V feszültségnél Ellenőrizze, hogy a hálózati feszültség megegyezik-e a típustáblán feltüntetettel. Csatlakoztassa a hálózati és vezérlő kábeleket a kapcsolási rajz szerint. Az L1, L2, L3 és PE hálózati csatlakozások a hajtómű oldali fedél alatt találhatók. A bekötéshez 3+PE kábel (minimális keresztmetszet 1,5 mm²) szükséges. A bekötés után nyomja meg az emelés gombot. Amennyiben ekkor a teher lefelé mozdul, cserélje fel az L1 és L2 bekötési pontokat (az átkötés előtt áramtalanítsa a berendezést!). Amennyiben a vezérlés DIN EN rész szerinti vészleállító kapcsolóval rendelkezik, úgy annak nyomógombja a vezérlőkapcsolón található. A vészleállító kapcsoló működtetése nem helyettesíti a berendezésnek a munka befejezését követő előírásszerű kikapcsolását a hálózati főkapcsolóval. A függőkapcsoló vezérlőkábelének és az elektromos haladómű bekötőkábelének csatlakozó kapcsai szintén a hajtóműoldali fedél alatt találhatók. A szabályszerű működés biztosítása érdekében a hálózatnak jobb forgásirányú elektromos mezővel kell rendelkeznie és azt, eltérés esetén, korrigálni kell. A bekötés korrekt kivitelezésekor az emelő az Emelés nyomógomb működtetésekor emelési irányba mozog. Biztosítás (lomha) 230 V (1 fázisú váltóáram) esetén a hálózati főkapcsoló előtt: Biztosítás (lomha) Modell 6 A 020/01 10 A 050/01, 050/02 16 A 070/01, 070/02 5. táblázat: Biztosítás 230 V feszültségnél Ellenőrizze, hogy a hálózati feszültség megegyezik-e a típustáblán feltüntetettel. Csatlakoztassa a hálózati és vezérlő kábeleket a kapcsolási rajz szerint. Az L1, N és PE hálózati csatlakozások kapcsai a hajtómű oldali fedél alatt találhatók. A bekötéshez 3 eres kábel szükséges, 2,5 mm² minimális érkeresztmetszettel. A bekötés után nyomja meg az emelés gombot. Amennyiben ekkor a teher lefelé mozdul, cserélje fel a Z1 és Z2 kábel-ereket. (Az átkötés előtt áramtalanítsa a berendezést!) Amennyiben a vezérlés DIN EN rész szerinti vészleállító kapcsolóval rendelkezik, úgy annak nyomógombja a vezérlőkapcsolón található. A vészleállító kapcsoló működtetése nem helyettesíti a berendezésnek a munka befejezését követő előírásszerű kikapcsolását a hálózati főkapcsolóval. 17

18 Közvetlen vezérlés Fék oldal Fék Fék segéd-mágneskapcsoló vagy áram-védőrelé A motor vezérlése közvetlenül a vezérlőkapcsolóval történik. Hajtóműoldali fedél Tömszelence - elektromos haladómű Tömszelence - hálózati tápkábel Tömszelence - vezérlőkapcsoló kábel Egyenirányító Sorkapocs 17. ábra: Közvetlen vezérlés Mellékáramkörű vezérlés Ez a vezérlési mód opcionálisan rendelhető. A vezérlő mágneskapcsolók könnyen hozzáférhető helyen, a vezérlés-fedél alatt, az emelőmotor mellett találhatók. Ezen a konzolon találhatók az elektromos emelési végállás-kapcsolók is - lásd a kapcsolási rajzot. Fék oldal Motoroldal Vezérlés transzformátor Üvegbiztosítékok - primer és szekunder 1,25 A Vészleállító mágneskapcsoló K1 Emelés/süllyesztés mágneskapcsolók - K2/K3 Irányváltó mágneskapcsoló - K4 Hajtóműoldali fedél Vezérlés fedél 18. ábra: Mellékáramkörű vezérlés Sorkapocs 1 - Elektr. haladómű csatl. 2 - Hálózati csatlakozás 3 - Vezérlőkábel csatlakozás Egyenirányító Sorkapocs Emelés/süllyesztés végállás-kapcsoló A vezérlés a vezérlőáramkörben történik, amelyet egy vezérlő transzformátor 24 V feszültséggel lát el. Más vezérlő feszültségek opcionálisan szállíthatók. Amennyiben a vezérlés DIN EN rész szerinti vészleállító kapcsolóval rendelkezik, úgy annak működtető mágneskapcsolója a hajtóműoldali (bekötési) fedél alatt, nyomógombja pedig a vezérlőkapcsolón található. 18

19 3.2.2 Elektromos emelési végállás-kapcsolók Kívánságra a törpefeszültségű vezérléssel rendelkező emelőket a gyártómű az emelési felső és alsó végállások behatárolására elektromos végállás-kapcsolóval szereli fel. A láncvezetőből kiálló benyomható csapok működtetik a teherhorog, ill. a végállás-határoló felütközésekor a vezérlés házában található elektromos végállás-kapcsolókat. Az emelők beüzemelésekor feltétlenül egyeztesse a kapcsolókon látható szimbólumokat a horog mozgásirányával (lásd a pontot), és ellenőrizze, hogy az emelést, ill. süllyesztést a megfelelő végállás-kapcsoló biztonságosan leállítja. Felső horog-végállás kapcsoló Alsó horog-végállás kapcsoló 19. ábra: Kiegészítő elektromos emelési végállás-kapcsolók mellékáramkörű vezérlésnél Üzemi feszültségek Az elektromos láncos emelők alapkivitelben 400 V, 3 fázis, 50 Hz feszültségre készültek. Az emelők ettől eltérő feszültségekre vagy frekvenciákra is szállíthatók. Az adott kivitel a típustábláról leolvasható. Az elektromos láncos emelők Volt (3 fázis) közötti üzemi feszültség-tartományban történő üzemeltetésre alkalmasak. Más kivitelek külön érdeklődésre Láncmászó helyzetű elektromos láncos emelők Az elektromos láncos emelők láncmászó használatra is rendelhetők. Az utólagos átalakítás is lehetséges. (Ehhez előbb rendelje meg a szükséges alkatrészeket a gyártótól!) A láncmászó emelő szabadban való használata esetén védje Az emelőt az esővíztől. A szabadban való használat előtt ellenőrizze a vízkifolyó furatot. Láncvezető lap Hajlított keretű láncgyűjtő Vízkifolyó furat 20. ábra: Elektromos láncos emelő láncmászóként Figyelem! Amennyiben az elektromos láncos emelőt láncmászóként használja, üzem közben mindig tartsa feszesen a be- és kifutó láncágakat. Ennek az utasításnak a figyelmen kívül hagyása a lánc feltorlódását okozza a láncvezetőben és ezzel károsítja az emelőt és a láncot. 19

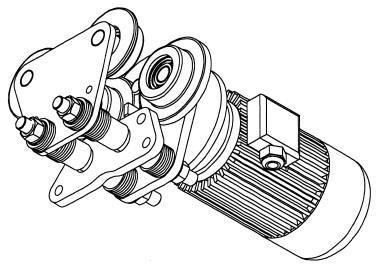

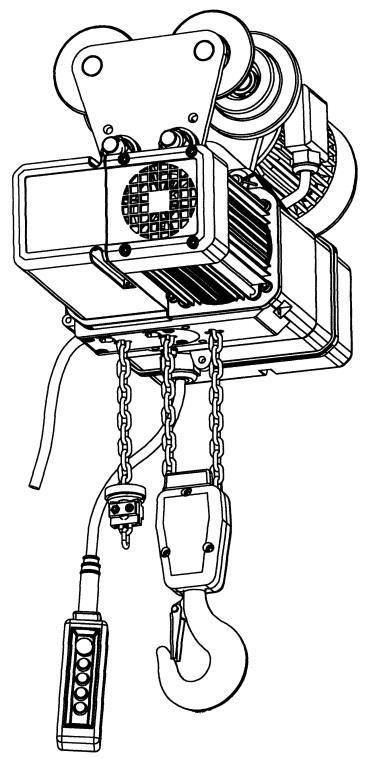

20 4 Elektromos láncos emelő haladóművel Az összes haladómű alkalmas DIN 1025 és Euronorm szerinti keskeny gerendákhoz DIN 1025 szerinti közepesen széles I-gerendákhoz DIN 1025 szerinti széles I-gerendákhoz A pálya végein a futókerekek közepének magasságában rugalmas végállás határoló ütközőket kell elhelyezni. Ezen felül opcióként elektromos haladási végállás-kapcsolós kivitel is rendelhető. Az ehhez szükséges kioldó elemeket a tartón a megrendelőnek kell felszerelnie. Haladómű max. teherbírása [kg] Görbületi sugár [m] max max max táblázat: Pályagörbület sugara Pályagörbület sugara Ívelt pályákra az elektromos haladóművet úgy kell felszerelni, hogy a haladómű motorja a kanyar külső ívén helyezkedjen el Kézi haladómű Elektromos haladómű Mellékáramkörű vezérlésű haladómű Egycsapos kézi haladómű 21. ábra: Haladómű 1 Haladómű motor 2 Felfüggesztő csap 3 Távtartó alátétek 4 Függesztőlap 5 Mellékáramkörű vezérlés (opcionális) 20

21 4.1 Mechanikus összeszerelés A futómű és az emelő egymáshoz viszonyított elhelyezkedése Rögzítse a mellékelt kétlyukú függesztőlapot az emelőn a pont szerint. Az elektromos haladómű szerelésénél vegye figyelembe az alábbiakat: Közvetlen vezérlésű kivitel Mellékáramkörű vezérlésű kivitel Haladómű motor Motor csatlakozó kábel A haladómű mellékáramkörű vezérlésének bekötése Hálózati kábel 22. ábra: A futómű és az emelő elhelyezkedése egymáshoz képest A kétcsapos haladómű összeszerelése A két függesztőcsapot a haladómű oldalpajzsán úgy kell rögzíteni, hogy a futókerekek pereme és a sín pereme között egy-két milliméter hézag maradjon. A haladómű szélességének beállítása a távtartó alátétek szimmetrikus elhelyezésével történik. A függesztőlap a távtartó perselyek között helyezkedik el a függesztőcsapon. A felfüggesztő csapok csavaranyáit nyomatékkulccsal kell meghúzni. Hatlapú csavaranya Meghúzási nyomaték [Nm] M16 1,5 75 M22 1,5 150 M36 1, táblázat: Meghúzási nyomatékok 21

22 23. ábra: Mozgásszabadság az emelő és a haladómű között Figyelem! Az összeszerelés után a 23. ábrán feltüntetett nyilak irányában az emelőnek még mozgásszabadsággal kell rendelkeznie a haladóműhöz képest Az egycsapos haladómű szerelése A felfüggesztő csapot a haladómű oldalpajzsán úgy kell rögzíteni, hogy a futókerekek pereme és a tartó pereme között egy-két milliméter hézag maradjon. A haladómű szélességének beállítása a távtartó alátétek szimmetrikus elhelyezésével történik. A felfüggesztő csapok csavaranyáit nyomatékkulccsal kell meghúzni. Ügyeljen arra, hogy a távtartó perselyek ne szoruljanak meg! A megfelelő meghúzási nyomatékokat a 7. táblázat tartalmazza. 4.2 A haladómű tömegének kiegyensúlyozása 24. ábra: A haladómű tömegének kiegyensúlyozása Azoknál a haladóműveknél, amelyek a keskeny övszélesség és a hajtóműves motor alkalmazása miatt billenésre hajlamosak, ellensúly szerelvény alkalmazása szükséges. 4.3 A haladóművek elektromos bekötése Közvetlen vezérlés Az elektromos haladóműhöz a gyártómű egy kb. 0,5 m hosszú kábelt mellékel, amelynek ereit jelölésekkel és érvégekkel látták el az emelőhöz való elektromos csatlakoztatáshoz. A sorkapocs az emelő hajtóműoldali fedele alatt található. A bekötést a kapcsolási rajz szerint kell elvégezni. A vezérlőkapcsolón találhatók a haladómű mozgását vezérlő nyomógombok. A kétsebességes haladóművek vezérlő nyomógombjai félig benyomva a lassú, teljesen benyomva a gyors haladási sebességet kapcsolják. Mellékáramkörű vezérlés (opcionális) A haladómű motorjának mágneskapcsolói egy külön dobozban helyezkednek el. Ezt a dobozt a haladómű motorral ellentétes oldali pajzsára kell felszerelni 2 db. M8 10 DIN 933 hatlapfejű csavarral. A vezérlő doboz két csatlakozó vezetékét a kapcsolási rajz szerint kell bekötni az emelő sorkapcsára, ill. a haladómű motorjának csatlakozó dobozába. Az elektromos bekötés után ellenőrizze az emelő és a haladómű összes funkciójának működését. 22

23 4.4 A haladóművek típusmegjelölése Két függesztőcsapos haladóművek típusjelölésének magyarázata: HF N / 500 EF S1 / 1000 / 16 EF S2 / 2000 / 5+20 HF - Kézi haladómű Övszélesség Teherbírás Haladási sebesség EF - Elektr. haladómű N, S1, S2 kg m/perc Egy függesztőcsapos haladóművek típusjelölésének magyarázata: EHF N / 1000 EEF S1 / 1000 / 7,5+30 EHF - Egycsapos kézi haladómű Övszélesség Teherbírás Haladási sebesség EEF - Egycsapos elektr. haladómű N, S1, S2 kg m/perc 5 Felülvizsgálatok Az elektromos láncos emelők az alábbi előírások szerint alkalmazhatók: UVV Csörlők, emelő- és vonszoló eszközök DGUV 54. előírás (BGV D8) UVV Daruk DGUV 52. előírás (BGV D6) Az EK Gépek irányelv szerinti dinamikus és statikus felülvizsgálatot a gyártómű elvégezte. 5.1 Felülvizsgálat DGUV 54. előírás (BGV D8) 23. szerinti alkalmazáskor Az emelőt az első üzembe helyezés előtt és lényeges változtatások után szakképzett személlyel kell felülvizsgáltatni. 5.2 Felülvizsgálat DGUV 52. előírás (BGV D6) 25. szerinti alkalmazáskor A darukat első üzembe helyezés előtt és lényeges változtatások után erre jogosult szakértővel kell felülvizsgáltatni. Az elektromos láncos emelők típusminősítéssel rendelkeznek. 5.3 Időszakos felülvizsgálatok A készülékeket, darukat és tartószerkezeteket évente egyszer szakképzett személlyel kell felülvizsgáltatni. Nehéz üzemeltetési körülmények között, pl. gyakori teljes terheléses üzemelésnél, poros vagy agresszív környezetben, nagy kapcsolásszám, hosszú bekapcsolási időtartam esetén növelje a felülvizsgálatok gyakoriságát. Szakértőnek (a Német Szövetségi Köztársaságban) a daruvizsgálat szempontjából a TÜV szakértőin felül csak a Szakmai Szövetség erre felhatalmazott szakemberei számítanak. Szakképzett személy a gyártómű vevőszolgálati technikusa, vagy a speciálisan erre kiképzett szakszemélyzet. 23

24 6 Kezelési utasítások és tilalmak 6.1 Kezelési utasítások A teher csak azután mozdítható meg, miután azt szabályszerűen felfüggesztették és a veszélyes területen nem tartózkodnak személyek, vagy miután a kezelő a kötözőtől jelzést kapott. Az elektromos láncos emelők a feltüntetett bekapcsolási időtartammal -20 C és +40 C közötti hőmérséklet-tartományban történő üzemeltetésre készültek. Magasabb környezeti hőmérséklet esetén a bekapcsolási időtartamot megfelelően csökkenteni kell. Az emelők elektromos védettségi osztálya alapkivitelben IP 55. A motorok az F hőállósági osztály előírásai szerint készülnek. A terhet az emelés előtt az elektromos láncos emelő alatt függőlegesen kell felállítani. A mozgatási irányokat a vezérlőkapcsolón szimbólumok jelzik. Tilos a láncot éleken átvetni. A kézi haladóműves emelőket csak a tehernél, a horogtartónál vagy a horogszekrénynél fogva szabad mozgatni. Agresszív környezetben történő alkalmazáskor kérje ki a gyártómű véleményét. Izzó olvadékok vagy hasonló veszélyes anyagok mozgatása esetén kérje ki a gyártómű véleményét. Ne eressze le annyira a két láncágas horogszekrényt, hogy a lánc fellazulhasson. Láncmászó helyzetű emelők esetében a be- és kifutó láncágakat mindig tartsa feszesen. Javításokat csak szakember végezhet, lekapcsolt és biztosított hálózati főkapcsoló mellett és az emelő terheletlen állapotában. A vészleállító kapcsoló működtetése után a használat kiváltó okát szakértő személynek kell megszüntetnie. A vészleállító nyomógomb csak ezután biztosítható ki. A kezelő a felfekvő terheket mindig csak a legkisebb rendelkezésre álló emelési sebességgel emelheti meg. A megemelés előtt a laza függesztékeket előbb meg kell feszíteni. Szabadban üzemeltetett daruknál a futómacskát nyugalmi helyzetében fedéllel kell ellátni. A haladómű megadott teherbírásának azonosnak, vagy nagyobbnak kell lennie, mint az emelőmű függesztékén (horgán) feltüntetett teherbírás. A 2. (fix) láncágnak az az emelőmű házában való rögzítéséhez kizárólag az eredeti gyári láncrögzítő kengyel használható. 6.2 Kezelési tilalmak A funkciók gyors ki-be kapcsolgatása. A megcsúszó tengelykapcsoló üzemszerű igénybevétele (vész-végálláshatárolás). Személyszállítás. Személyek tartózkodása a teher alatt. A szakképzett személy vagy szakértő általi felülvizsgálat előtti üzembe helyezés. A névleges terhelésnél nagyobb terhek mozgatása. Terhek ferde húzása vagy vonszolása. Teher kiszakítása. Vákuum alatti tartályok fedelének leemelése. Terhek ledobása. Folyadékba merülő terhek megemelése. A futómacska mozgatása a vezérlőkapcsoló vagy -kábel húzásával, akkor is, ha az tehermentesített. Szakismeret nélküli javítás. Elkopott gumiütközős, vagy gumiütköző nélküli horogtartóval, horogházzal és emeléshatárolóval való használat. A lánc használata függesztékként vagy a teher átkötözésére. Üzemeltetés megcsavarodott lánccal, pl. a horogszekrény átfordulása, vagy a fix láncág hibás bekötése miatt. Hosszabb lánccal történő üzemeltetés, mint amennyi a láncgyűjtőn fel van tüntetve (lásd a pont). A megengedett bekapcsolási időtartam túllépése. Az időszakos felülvizsgálat határidejének túllépése utáni üzemeltetés. Üzemeltetés a munkavédelmi vizsgálat időpontjának lejárta, vagy az elméleti élettartam elérése után. A fix láncágnak az eredeti gyári láncrögzítő kengyel helyett más alkatrésszel való rögzítése. Az emelő kézzel elérhető tartományban való üzemeltetésekor, vagyis, ha a sínpálya magassága kisebb, mint 2,5 m, tilos kézzel a haladási szintre nyúlni. Ugyancsak tilos a láncot üzemelés közben megérinteni. 24

25 7 Karbantartás Minden karbantartási munkát csak szakképzett személyek végezhetnek. A karbantartási táblázat (8. táblázat) tartalmazza az ellenőrizendő alkatrészeket és funkciókat, valamint a szükséges karbantartási munkákat. A hibákat az üzemeltetőnek azonnal írásban be kell jelenteni, aki kezdeményezi a hibák szakember általi megszüntetését. Az összes karbantartási munkát kizárólag terheletlen és a hálózati főkapcsolóval áramtalanított emelőn szabad végezni. Nehéz üzemi körülmények esetén, pl. több műszakos üzem, nagy kapcsolási gyakoriság, környezeti terhelés, a karbantartási periódusokat le kell rövidíteni. Kopások ellenőrzése Ellenőrizze a függesztő- és teherhorog esetleges deformációját (horognyílás mérése), rozsda- és repedésmentességét, azok általános állapotát. A horogszekrény láncdióját a felfekvő felület kb. 1 mm-es bekopása esetén kell újra cserélni. Cserélje ki a kopott gumiütközőket! 7.1 Felülvizsgálati és karbantartási munkák Vegye figyelembe az 1.2 pontban leírtakat! Az alábbi időközök irányértékek, melyeket nehéz üzemeltetési körülmények (több műszakos üzem, állandó névleges terhelés, por, környezeti terhelés), a karbantartási állapot és a környezeti hatások függvényében le kell rövidíteni. Általános állapot szemrevételezése Működés ellenőrzése Fék Emeléshatárolás Fék ellenőrzése, légrés a 7.2 és azt követő pontok szerint Megcsúszó tengelykapcsoló karbantartása és beállítása A teherlánc kopásának ellenőrzése a 7.4 pont szerint Teherlánc kenése Gumiütközők kopása (szemrevételezés) Horogszekrény, horogtartó kenése, 11.3 pont szerint / horoganya-biztosítás és horognyílás ellenőrzése Felülvizsgálat naponta 3 havonta évente Kiakadásgátló ellenőrzése Általános ellenőrzések Csavarkötések Láncleszorító, láncvezető, a lánc csavarodásmentessége Biztosító elemek Láncgyűjtő állapota, rögzítettsége; különösen a szövetanyag kopottsága szempontjából Elektromos vezérlő kábel, hálózati csatlakozó kábel és függőkapcsoló Haladóművek, futókerekek 8. táblázat: Felülvizsgálati és karbantartási munkák Az elektromos láncos emelőt a FEM szerint méretezték. A FEM szerinti maradvány használati időt évente meg kell állapítani és dokumentálni kell. A maradvány használati időre vonatkozó számítások hiánytalan bemutatása esetén az elektromos láncos emelő nagyjavítását az elméleti használati idő elérésekor kell elvégezni. Amennyiben nem állnak rendelkezésre az elektromos láncos emelő használatára vonatkozó igazolások, akkor a FEM szerint legkésőbb 10 év elteltével el kell végezni a nagyjavítást. 25

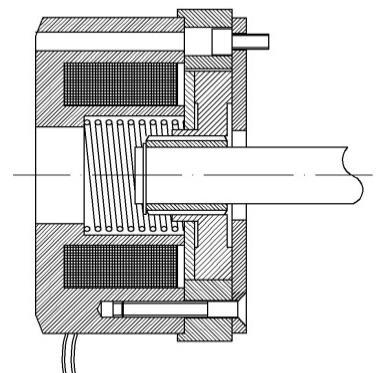

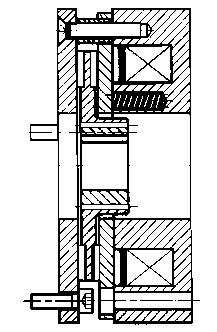

26 7.2 A rugóerő működtetésű fék leírása Légrés SL Matrica / típustábla Távtartó persely Karima Nyomórugó Mágnes Forgórész a súrlódó fékbetéttel Agy Alaplemez Csavarok DIN ábra: A rugóerő működtetésű fék felépítése A rugóerő működtetésű fék cseréje Csavarozza ki a hajtóműoldali fedél csavarjait. Vegye le a hajtóműoldali fedelet. Kösse ki a fék kábeleit. Csavarozza ki a féket rögzítő 3 csavart. Vegye ki a kopott rugóerő működtetésű féket. Tolja fel a motortengelyre az új rugóerő működtetésű féket. Húzza meg az új féket rögzítő 3 csavart (a fék tartozéka) Húzza meg egyenletesen a csavarokat (nyomatékokat lásd a 9. táblázatban). Kösse be a fék kábeleit a kapcsolási rajz szerint. Szerelje vissza a hajtóműoldali fedelet. Típus Fék típus 02../...; 03../... BFK M4 2, /...; 07../... BFK M5 5, /... 1) BFK /... 2); 11../... BFK ) 2) Csavarok DIN M6 Meghúzási Tekercs-ellenállás R20 nyomaték [Nm] névleges [Ω] 9,5 Légrés SL Légrés SL névleges [mm] max. [mm] 0,2 0, ,2 0, ,3 0,8 kivéve típus 090/54 és 090/57 a típus 090/54 és 090/57 modellekre érvényes 9. táblázat: A rugóerő működtetésű fékek adatai Hajtóműfedél Tengely Seeger-gyűrű Agy A fék felszerelése a hajtóműfedélre 26. ábra: A rugóerő működtetésű fék beszerelése Alkatrész megrendeléskor adja meg a modell komplett típusjelölését! 26 A fék rögzítése nyomatékkulccsal

27 7.2.2 A rugóerő működtetésű fék elektromos vezérlése Működésmód A rugóerő működtetésű féket egy egyenirányító áramkör táplálja. A fék a nyugalmi áram elvén működik. A feszültség megszűnésekor a fék automatikusan befékez, ezáltal az emelő bármely helyzetben biztonságosan megtartja a terhet. A fékút lerövidítése érdekében a féket egyenáram működteti. A közvetlen és mellékáramkörű vezérlésű kivitelek különböző kapcsolásait az adott emelőhöz mellékelt kapcsolási rajz tartalmazza A rugóerő működtetésű fék üzemzavarai Hibakeresés és az üzemzavar megszüntetése Hiba Ok Elhárítás A fék nem old ki, a légrés nem nulla A fékmágnes tekercse megszakadt, menet-, vagy testzárlatos Bekötés rossz, vagy hibás Egyenirányító hibás, vagy nem megfelelő Cserélje ki a rugóerő működtetésű féket (lásd 9. táblázat) Ellenőrizze a bekötést a kapcsolási rajz alapján Ellenőrizze az egyenirányítón található áthidalás meglétét a kapcsolási rajz alapján Üzem közben ellenőrizze az egyenfeszültség meglétét az 5-6 kapcsok között Túl nagy légrés Eltérés esetén cserélje ki az egyenirányítót Cserélje ki a rugóerő működtetésű féket 10. táblázat: Hibakeresés és az üzemzavar megszüntetése Ismételten fellépő egyenirányító meghibásodás esetén cserélje ki a fékegységet, akkor is, ha az a mérések alapján nem tekercs- vagy testzárlatos. Lehetséges, hogy a hiba csak felmelegedéskor jelentkezik A fék működésének ellenőrzése Az emelő névleges teherbírásának megfelelő teher süllyesztési üzemmódban történő lefékezésekor a fékút ne haladja meg két láncszem hosszúságát, azonban a fék a terhet ne hirtelen rántással fogja meg. 7.3 Biztonsági megcsúszó tengelykapcsoló A megcsúszó tengelykapcsoló az emelőmotor és a kis fogaskerekes meghajtó-tengely között helyezkedik el, és továbbítja a meghajtás nyomatékát. Ezzel egyidejűleg a beállított kuplungnyomatéknak megfelelően behatárolja az átvihető teljesítményt. Ezáltal megakadályozza az elektromos láncos emelő és a daru alkotóelemeink túlterhelését. A megcsúszó tengelykapcsoló a teher legfelső és legalsó helyzetében vész-végállás határolásként az emelő emelési magasságát is behatárolja. A megcsúszó tengelykapcsoló egy vész-végállás határoló, ami azt jelenti, hogy a horogtartót, ill. horogszekrényt vagy az emeléshatárolót tilos üzemszerűen az emelőházra felütköztetni. A biztonság szempontjából különösen előnyös a szabadalmaztatott megcsúszó tengelykapcsoló elhelyezkedése. A tengelykapcsoló nagyobb mértékű kopása esetén sem süllyedhet le a teher ellenőrizetlenül, mivel a fék bármely helyzetben megtartja a terhet. A megcsúszó tengelykapcsoló száraz kuplungként működik, azbesztmentes kuplungbetét alkalmazásával. A kuplung nyomatékának kívülről történő könnyű beszabályozhatósága, és a csekély kopású speciális dörzsbetét normál üzemi körülmények között nem teszi szükségessé a kuplung utánállítását. 27

28 7.3.1 A megcsúszó tengelykapcsoló felépítése Tengelycsonk 2 Kuplung agy 3 Fogaskoszorú 4 Hajtótárcsa a kuplungbetéttel 5 Motortengely 6 Golyóscsapágy 7 Kuplungtárcsa 8 Vonórúd 9 Szabályozó anya alternatívaként 2 darab hatlapú anya kontrázva 10 Nyomó csavarrugó a nyomótányérral 11 Ellentartó anya 12 Hajtóműoldali fedél ábra: A megcsúszó tengelykapcsoló felépítése A megcsúszó tengelykapcsoló súrlódási nyomatékának beállítása A beállítást csak képzett szakember végezheti. 1. Próbateher = a névleges terhelés 1,1-szerese, vagy akasszon egy kuplungvizsgáló készüléket a teherhorogra. 2. Kapcsolja be az elektromos láncos emelőt a vezérlőkapcsolón és ellenőrizze, hogy az a próbaterhet megemeli-e, ill. a kuplungvizsgáló készülék kb. 1.3 névleges tehernek megfelelő értéket mutat-e. A 1,3 tényező pontos értéke az emelési sebességtől függ. 3. Engedje vissza a talajra a próbaterhet. 4. Növelje, ill. csökkentse addig a kuplung nyomatékát, amíg az emelő a próbaterhet még éppen megemeli, ill. a kuplungvizsgáló készülék a jelzett mérési értéket mutatja. 5. A kuplung nyomatékának beállítása: a. Csavarozza le és vegye le a hajtóműoldali fedelet (12). b. Tartsa meg fixen a vonórúd (8) elfordulása ellenében villáskulccsal az ellentartó anyát (11). c. Egy második villáskulccsal, az önbiztosító beállító anya (9) forgatásával feszítsen (jobbra forgatva), vagy lazítson (balra forgatva) a spirálrugón (10), amíg az emelő az előírt próbaterhet még éppen megemeli, ill. az erőmérő a kívánt értéket mutatja. Alternatív eljárásmód 2 db hatlapfejű anya esetén: Két villáskulccsal oldja a kontrázást, a beállító anya (9) forgatásával feszítsen (jobbra forgatva), vagy lazítson (balra forgatva) a spirálrugót szorító csavaron, amíg az emelő az előírt próbaterhet még éppen megemeli, ill. a kuplungvizsgáló készülék a kívánt értéket mutatja. A beállítást követően kontrázza újra a két hatlapfejű anyát. d. Befejezés: Ellenőrizze a kuplung-nyomaték beállítását a próbateher megemelésével. Jegyzőkönyvezze a beállítási értéket a Daruvizsgálati naplóban. A megcsúszó tengelykapcsolót a gyárban próbaterheléssel állították be. Az emelőmotor cseréjét követően a kuplung új beszabályozására nincs szükség. Ilyenkor elegendő a névleges teherrel végzendő terhelési próba. A vonórúd csúcsa és a kuplung rugótányérja közötti eredeti távolságot a fékszerkezeten (egy matricán) feltüntették. 28. ábra: Beállítási méret 28

29 7.3.3 A megcsúszó tengelykapcsoló kioldási határértékének ellenőrzése időszakos felülvizsgálatnál Szakember által végzendő, DGUV 52. előírás (BGV D6) 26., ill. DGUV 54. előírás (BGV D8) 23. szerinti időszakos felülvizsgálat során ellenőrizni kell a tengelykapcsoló kioldási határértékét. Ekkor ellenőrizni kell, hogy az emelő megemeli-e a névleges terhelést! A névleges terhelés 1,6-szeresénél nagyobb terhet az emelő nem emelhet meg. Abban az esetben, ha az időszakos felülvizsgálathoz nem állnak rendelkezésre a névleges terhelésnél nagyobb próbaterhek, a megcsúszó tengelykapcsoló kioldási határértékét egy arra alkalmas kuplungvizsgáló készülékkel is lehet ellenőrizni. A kioldási határérték ekkor kb. 1,3 névleges teher legyen. A kioldási határérték ellenőrzését követően még egyszer ellenőrizni kell, hogy az emelő megemeli-e a névleges terhet. Hibás érték mérése esetén a megcsúszó tengelykapcsolót a pontban leírtak szerint be kell szabályozni, és a pont szerinti ellenőrzést ezután meg kell ismételni. A beállítási értéket jegyzőkönyvezni kell. 7.4 Teherlánc Az emelőláncok felülvizsgálatra kötelezett teherhordó elemek. Ezért vegye figyelembe a Szakmai Szövetség Balesetvédelmi Központja által kiadott, emelőkhöz alkalmazott köracél láncokra vonatkozó irányelveit, a DIN rész:1981 felülvizsgálati irányelveket és előírásokat, a szakmai szövetségi DGUV 54. előírást (BGV D8), a DGUV 52. előírást (BGV D6) és a DIN EN 818-7:2002 szabványt A teherlánc kenése beüzemeléskor és használat közben A teherláncot teljes hosszában a csuklópontokon az első beüzemelés előtt, valamint a használat alatt rendszeresen, tehermentes állapotban kúszóképes hajtóműolajjal meg kell olajozni. Az igénybevétel és az üzemeltetési körülmények függvényében a csuklópontokat tisztítás után ismételten kenni szükséges. A kopást gyorsító környezetben (homok, csiszolószemcsék) száraz kenőanyagot alkalmazzon a lánc kenésére (pl. siklólakk, grafitpor) A teherlánc kopásának ellenőrzése A teherlánc folyamatos ellenőrzése a DIN rész, ill. a DGUV 54. előírás (BGV D8) 27. értelmében kötelező előírás. A teherláncot az üzembe helyezés előtt és normál üzemi körülmények mellett kb. 200 üzemóránként, ill emelés/süllyesztési ciklus után, nehéz üzemi körülmények között pedig ennél gyakrabban kell ellenőrizni. Különös figyelemmel ellenőrizze a láncszemeket az érintkezési pontokon kopás, repedésképződés, deformáció és más sérülések szempontjából. A láncot le kell cserélni, ha: névleges vastagság az érintkezési pontokon 10 %-kal csökkent, egy szem 5 %-kal, vagy a lánc 11 láncszemen mérve 2 %-kal megnyúlt, a láncszemek bemerevedtek. Figyelem! Csereláncként csak az emelő gyártója által szállított eredeti teherláncot használja. A lánc cseréjekor a láncvezetőt és a láncleszorítót is újra kell cserélni A kopás mérése és a lánc cseréje Láncméret mm-ben Ellenőrzési méret ,2 15 7, ,3 31 Egy láncszem mérése belső max. t méret 11 láncszemen mérve A láncszem átmérőjének mérése d1 d2 dm 2 minimális méret dm=0,9d 3.6 4, ,1 10,2 11. táblázat: A lánc kopásának mérése A lánc cseréjét lásd a és az azt követő pontokban. 12,6 134,6 15,8 168,3 22,1 235,6 28,4 302,9 32,6 347,8 29

30 7.4.4 A teherhorog kopásának mérése és a horog cseréje A DIN szabvány 1. rész értelmében a teherhorgot újra kell cserélni, ha annak nyílása 10%-t meghaladó mértékben kitágult. A horog alapméreteit a gyári bevizsgálási jegyzőkönyvben található horog-tanúsítvány tartalmazza. 7.5 A haladómű karbantartása A kézi mozgatású és elektromos haladóműveket a 7.1 fejezet 8. táblázatában a futóművekre megadott kritériumok szerint kell felülvizsgálni és karbantartani A haladómű fék felépítése Típus BFK A BFK típusú fék karbantartást nem igényel. 3 db M3 8 DIN mm osztókör-átmérőn Motortengely 29. ábra: A BFK típusú haladómű fék felépítése Típus EFB 3 O-gyűrű 1 Ventilátorfedél 2 Szorító csavarok 6 Csavar 4 Alaplemez 5 Ragasztott lemez 30. ábra: Az EFB típusú haladómű fék felépítése Amennyiben a fékbetét annyira elkopott, hogy a fék eléri a maximálisan megengedett 0,9 mm-es légrést, akkor a féket utána kell állítani. 1. Vegye le a ventilátorfedelet (1). 2. A ventilátorlapát szorító csavarjait (2) lazítsa fel. 3. Vegye ki az O-gyűrűt (3), helyezzen egy 0,25 mm-es hézagmérőt az alaplemez (4) és a felragasztott lemez (5) közé. 4. Húzza meg annyira a csavart (6), hogy a hézagmérőt még éppen ki tudja húzni. 5. Húzza meg egyenletesen a ventilátor szorító csavarjait (2). Először a retesszel ellentétes oldali csavart húzza meg (meghúzási nyomaték 4-5,5 Nm). 6. Még egyszer húzza meg a csavart (6). 7. Vegye ki a hézagmérőt. 8. Helyezze vissza a ventilátorfedelet (1). 9. Végezzen próbamentet a fék ellenőrzésére. 30

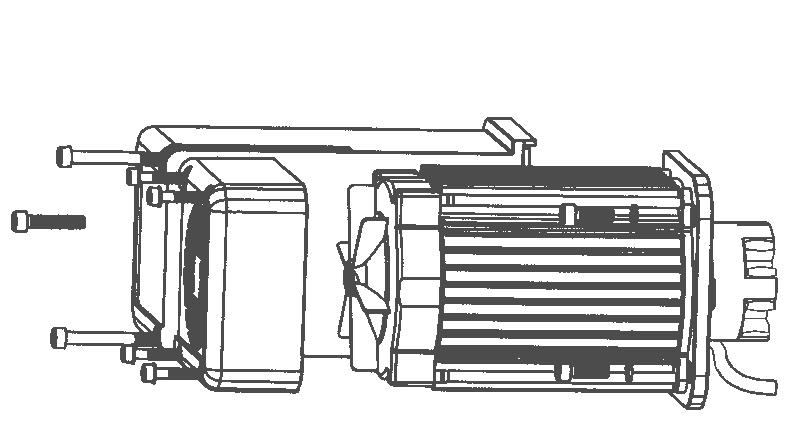

31 7.6 Az emelőmű motor fel- és leszerelése Az emelőmű motor (1) egy önálló, teljesen zárt részegységet képez. A motor hátsó tengelycsonkján (15) található a ventilátorfedél (2) alatt a ventilátor (3), mely a motor kényszerhűtését biztosítja, az első tengelycsonkra pedig a menesztő körmös (5) kuplungagyat (4) rögzítették retesszel (6) és biztosító gyűrűvel (7). A motor karimáján (8) központosítás és négy furat található a hajtóműházon való rögzítéshez. A motor bekötő vezetékei (9) a karimán találhatók Emelőmotor 2 Ventilátorfedél 3 Ventilátor 4 Kuplung agy 5 Menesztő körmök 6 Retesz 7 Seeger-gyűrű 8 Motorkarima 9 Motorbekötő vezetékek 10 Vezérlés fedél 11 Csavarok 12 Motorkarima csavarok 13 Tömítőgumi 14 Hajtóműház 15 Motor tengelycsonk 16 Tömítőmassza 17 Kuplung-hajtótárcsa a fogaskoszorúval , a és b ábrák: Az emelőmű motor fel- és leszerelése Az emelőmotor leszerelése 1. Vegye le hátrafelé húzva a motor melletti vezérlés-fedelet (10) a három csavar kicsavarozásával. 2. A csavarok (11) oldása után húzza le a motorról a ventilátorfedelet (2). 3. Kösse ki a vezérlés-konzol sorkapcsáról a motor vezetékeit és a PE földelés csatlakozást. A közvetlen vezérlésű emelőművek esetében a motor bekötő vezetékeit átvezették a házon és a fék oldali fedél alatt kötötték be. 4. Csavarozza ki imbuszkulccsal a motorkarima csavarjait (12) és vegye le a motort a hajtóműről. Közben ügyeljen arra, hogy ne sérüljenek meg a motor bekötő vezetékei. A motor csatlakozás vezetékeinek (9) a hajtóműház mélyedésében található tömítő gumija (13) nem veszhet el. 31
