TERMÉK KATALÓGUS. TERMÉKEK és MEGOLDÁSOK Haszongépjárművek számára. ALKALMAZÁSOK Jármű gyártóknak. EREDETI MINŐSÉG a javításhoz

Átírás

1 TERMÉK KATALÓGUS TERMÉKEK és MEGOLDÁSOK Haszongépjárművek számára ALKALMAZÁSOK Jármű gyártóknak EREDETI MINŐSÉG a javításhoz

2

3 TERMÉK KATALÓGUS Kiadás 2 Ez a kiadvány nem tartalmaz minden esetben naprakész információkat. Naprakész információk elérhetőek az INFORM-on Copyright WABCO 2012 Módosítás joga fenntartva. Version 2/ (hu)

4 Fontos tudnivalók és biztonsági előírások Ez a katalógus egy áttekintést nyújt a különféle járművekbe beépülő WABCO által forgalmazott alkatrészekről. Ez a termék adatbázisunk egyik kivonata. További információk megtalálhatóak az online termék katalógusunkban, INFORM a Jogi nyilatkozat Ez a katalógus hivatalos szervizekben és árusító helyeken dolgozó, oktatásban részesült és képzett személyek részére lett szerkesztve. Harmadik személy részére való átadása nem megengedett! A WABCO fenntartja magának a jogot, hogy nem felelős az átadott információk aktualitását, helyességét, teljességét, vagy minőségét illetően, továbbá hogy előzetes bejelentés nélkül megváltoztathatja vagy pontosíthatja a katalógusban szereplő információkat. Ha hibát vagy hiányosságot fedez fel a kiadványban kérjük, jelezze a WABCO-nak -ben: documentation@wabcoauto.com A kiadvány használatából eredő illetve a benne szereplő hibák vagy hiányosságok miatt bekövetkezett kárért nem vállal a WABCO semmilyen kötelezettséget, az ebből származó reklamációkat elutasítja, mivel nem bizonyítható a szándékos vagy súlyos kötelességszegés részéről. Ez a termék katalógus csak általános információkat tartalmaz. Teljes leírásokat és egyéb kapcsolódó ábrákat az online katalógusunk INFORM tartalmaz a on. Ahol az aktuális ár információk is megtalálhatóak. A WABCO fenntartja a jogot, hogy bármikor megváltoztassa a katalógus programot és nem tudja biztosítani azt, hogy az összes terméket, ami itt szerepel szállítható is. A szállítási feltételekkel kapcsolatban érdeklődjön a WABCO kapcsolattartónál. Az alkatrészek alakja nem szolgál beazonosításra, mivel sok különböző termék ugyanúgy néz ki. A 10 jegyű WABCO alkatrész szám, ami a terméktáblán szerepel, szolgál a termék beazonosítására. Információk termékekkel kapcsolatban Újrafelhasznált anyagból készült egység: Ehhez az ajánlathoz szükséges, hogy a használt alkatrészeket visszaküldjék. Átváltó: Alternatívája: Cikkszám átváltó más gyártó cikkszámból A termék kiváltása egyéb beállítást, változtatást igényel Helyettesítője: A termék kiváltása egyéb beállítás, változtatás nélkül Járművek: Járművek, amikbe az adott alkatrészt beépítették Javító készlet: Készlet, alkatrészekkel a javításhoz A WABCO cikkszám felépítése A WABCO alkatrészek 10 jegyű azonosító számmal vannak ellátva. A kerékfék szerkezeteknél lehetnek eltérések. (Cikkszám végén VT = alkatrész kereskedelmi forgalomban) Javítás Gyártási idő Az egység típusa Variáns Állapot szám 0 = Új egység (teljes egység) 1 = Új egység (részegység) 2 = Javító készlet vagy részegység 4 = Alkotóelem 7 = Újrafelhasznált anyagból készült egység A javításokat csak speciális oktatáson kiképzett és a rendszerek működésével tisztában lévő szakember végezheti el. Rendkívül fontos, hogy a társasági és a nemzeti vonatkozó balesetvédelmi utasításokat szerelés közben betartsák. Rendkívül fontos, hogy a járműgyártó szerelési előírásait és utasításait mindenképpen betartsák. Beállítás Még ha az egységek ugyanolyan cikkszámmal is rendelkeznek, a működési elvük lehet különböző. Az elektromos vezérlő egységek általában univerzális felhasználásra készülnek, és beállításra szorulnak annak a jármű paramétereinek alapján, amibe az egység beépül. Ha cserére kerül sor, az egységeket kalibrálni vagy paraméterezni kell a diagnosztikai készülékkel. Ezt csak akkor lehet elvégezni, ha a szerelő rendelkezik az adott rendszer tanfolyammal, és ismeri a speciális beállításokat. Az elektromos vezérlő egységeken kívül, a terhelés függő fékerő szabályzók is speciális beállítást, utánállítást igényelnek. Tesztelés Miután kicseréltünk vagy megjavítottunk egy egységet, egy az adott rendszerre vonatkozó funkcionális próbát kell minden esetben elvégezni. Elengedhetetlen, hogy az univerzális egységeket a járműgyártó adatai alapján teszteljük. (úgy, mint a terhelésfüggő fékerőszabályzó adat tábla, fék számítás stb.) Végezzen egy próbautat mindenképpen, miután befejezte a javítást. 2

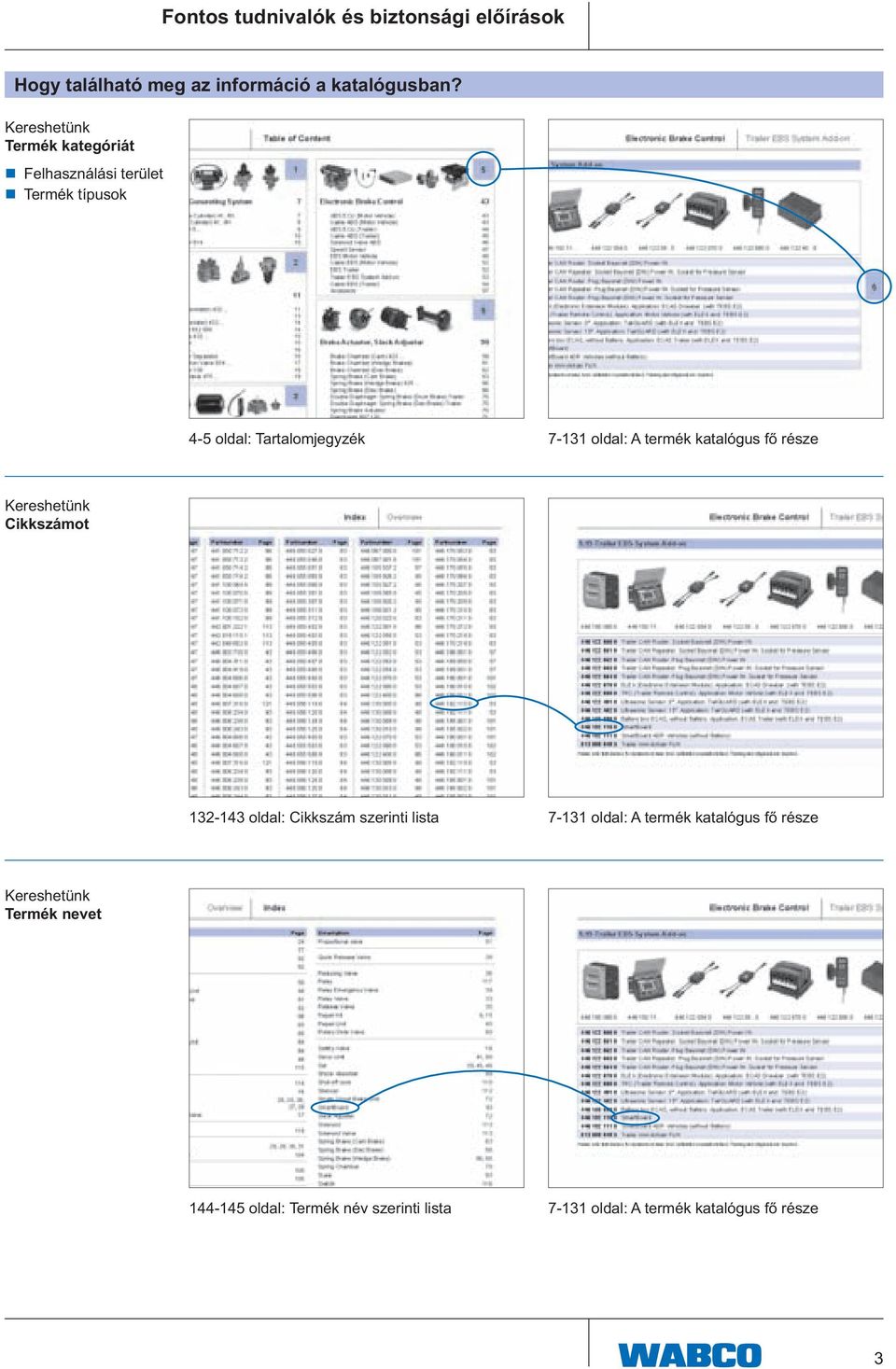

5 Fontos tudnivalók és biztonsági előírások Hogy található meg az információ a katalógusban? Kereshetünk Termék kategóriát Felhasználási terület Termék típusok 4-5 oldal: Tartalomjegyzék oldal: A termék katalógus fő része Kereshetünk Cikkszámot oldal: Cikkszám szerinti lista oldal: A termék katalógus fő része Kereshetünk Termék nevet oldal: Termék név szerinti lista oldal: A termék katalógus fő része 3

6 Table of Content 1 5 Sűrített levegő előállító rendszer 7 Elektronikus fék vezérlés 47 Kompresszor (Egyhengeres) 41./ 91. Kompresszor (Kéthengeres) 41./ 91. Kompresszor egység Nyomásszabályozó Vákum szivattyú 414/ Levegő feldolgozás Légszárító (Szimpla) Légszárító (APU) Légszárító (Dupla Patronos) Levegő feldolgozó egység Légszárító patron Tartozék Légszárító Biztonsági szelep Fagyálló, Vízleválasztó Négykörös védőszelep Áteresztőszelep Nyomásszabályozó szelep ABS Vezérlő elektronika Gépjármű Kábel ABS Gépjármű ABS Vezérlő elektronika (Pótkocsi) / Kábel ABS (Pótkocsi) Mágnesszelep ABS Sebesség szenzor EBS Gépjármű EBS Gépjármű EBS Gépjármű EBS Gépjármű EBS Gépjármű 472 / EBS Gépjármű Kábel EBS Gépjármű EBS Pótkocsi Pótkocsi EBS rendszer kiegészítések Kábel EBS (Pótkocsi) Kiegészítő Fék munkahenger Sűrített levegő raktározás Sűrített levegő tartály Tartószalag 451/ Víztelenítő szelep 434/ Fékkamra (Bütyök) Fékkamra (Ékes fék) Fékkamra Tárcsafék Rugóerőtárolós munkahenger (Cam fék) Rugóerőtároló henger (Ékes fék) Rugóerőtároló henger (tárcsafék) Dupla membrános rugóerőtárolós fék Dobfék Dupla membrános rugóerőtárolós fék Tárcsafék Kiegészítő Membrán Rugóerőtároló henger Henger dugattyú 421/ Fékpofahézag-utánállító Konvencionális fék vezérlés 29 Lábfékszelep Kézifékszelep Relészelep Túlterhelésvédő szelep 473/ Manuális fékerő állítás (Kézivezérlés) Automatikus terhelésfüggő fékerőszabályzó (mechanikus) Csuklós rúd Terhelésfüggő Relé - pneu., Terhelésfüggő pótkocsi fékezőszelep Adapter szelep Gyorsoldó szelep 473 / Pótkocsi vezérlő szelep 47./ Pótkocsi fékezőszelep Levegő/Hidraulikus kamra Pedáltartó Kompakt egység Oldószelep 463/ Üres-terhelt szelep 473/ Fék Tárcsafék 40/ Dobfék Tartozék kerékfékhez Légrugózás vezérlőegységek Légrugószelep Rudazat Szintezőszelep TASC Lifttengely vezérlőszelep

7 Table of Content 9 14 Légrugó rendszer elektromos vezérlése 91 Hidraulikus Egységek, HPB 113 ECAS Vezérlő elektronika ECAS Távvezérlő egység ECAS-Mágnesszelep ECAS Magasságszenzor Kábel Légrugózás TCE Zárószelep Nyomástároló Fékszelep, hidr Kézifék szelep, hidr Kerékabroncs Figyelő Rendszer 115 Légrugó, Lengéscsillapító Légrugó / Lengéscsillapító Légrugó szervó szelep, CALM IVTM ECU IVTM Kerék modul Kábel Telematika 117 Pótkocsi csatlakozás Kapcsolófej 452/ Záródugó Csőszűrő Duomatic Spirál kábel Spirálcső TrailerGUARD TTU TrailerGUARD Kiegészítő TrailerGUARD Csatlakozó kábel Eszközök univerzális alkalmazáshoz 119 Drive Control Főfékhenger Kuplungrásegítő 164/ /46./ Kuplungrásegítő Electronic Drive Control Retarder vezérlés Egységek buszokhoz Működtető munkahenger Elzárócsap / Csatlakozó kábel 449/ Hangtompító Kétutas szelep Szabályzószelep Mágnesszelep Légszűrő Szellőző Visszacsapó szelep Fojtószelep Nyomáskapcsoló / Nyomásszenzor Relé Műanyag cső Féktömlő Kenőzsír Egyéb Klímavezérlés Elektronikus ajtóvezérlés Vizsgálat, Diagnosztika 131 Diagnosztika Mérőeszköz

8 6

9 Sűrített levegő előállító rendszer Kompresszor (Egyhengeres) 41./ 91. Sűrített levegő előállító rendszer Kompresszor (Egyhengeres) 41./ 91. Kompresszor (Egyhengeres) cm³, Kenés: manuális működtetésű, léghűtés, /min Hengerfej Mercedes NG, O 303/ 305/ 307/ 405/ 407/ Hengerfej MAN F90, F2000, TGA cm³, Cirkulációs kenés, léghűtés, /min, Illetszőperem: Vickers cm³, Cirkulációs kenés, léghűtés, /min. Szíjtárcsa cm³, Cirkulációs kenés, léghűtés, /min cm³, Cirkulációs kenés, léghűtés, /min. Szíjtárcsa cm³, Cirkulációs kenés, léghűtés, /min cm³, Cirkulációs kenés, léghűtés, /min. Szíjtárcsa cm³, Cirkulációs kenés, léghűtés, /min, Mezőgazdaság cm³, Cirkulációs kenés, léghűtés, /min. Szíjtárcsa. Elektromos kuplung. 12V cm³, Cirkulációs kenés, léghűtés, /min cm³, Cirkulációs kenés, léghűtés, /min cm³, Cirkulációs kenés, vízhűtés, /min. Szíjtárcsa cm³, Cirkulációs kenés, léghűtés, /min cm³, Cirkulációs kenés, léghűtés, /min 203 cm³, Cirkulációs kenés, vízhűtés, /min, Illesztőperemes kompresszor, fogaskerék hajtással, és ház a Vickers peremnél, -70 fokos szög cm³, Cirkulációs kenés, léghűtés, /min, Peremmel rögzített kompresszor cm³, Cirkulációs kenés, vízhűtés, /min, Peremmel rögzített kompresszor cm³, Cirkulációs kenés, vízhűtés, /min, Peremmel rögzített kompresszor, Mercedes (OM 904/906) 238 cm³, Cirkulációs kenés, vízhűtés, /min, Peremmel rögzített kompresszor, Mercedes (OM 904/906). Kiváltója: cm³, Cirkulációs kenés, vízhűtés, /min, 3-furatos perem, Direkt áthajtás, MAN cm³, Cirkulációs kenés, vízhűtés, /min, Négy furatú perem, Direkt áthajtás, Mercedes. Kiváltója a: cm³, Cirkulációs kenés, vízhűtés, Négy furatú perem, Direkt áthajtás, Mercedes. Kiváltója: cm³, Cirkulációs kenés, vízhűtés, /min, Négy furatú perem, Direkt áthajtás, Mercedes. Kiváltója a: , cm³, Cirkulációs kenés, vízhűtés, /min, Négy furatú perem, Direkt áthajtás, Merdedes (OM 900). Kiváltója: cm³, Cirkulációs kenés, vízhűtés, /min, 3-furatos perem, Direkt áthajtás, MAN cm³, Cirkulációs kenés, vízhűtés, /min, 3-furatos perem, VOLVO cm³, Cirkulációs kenés, vízhűtés, /min, 5-furatos perem, VOLVO 352 cm³, Cirkulációs kenés, vízhűtés, /min, 3-furatos perem, Direkt áthajtás, IVECO. Kiváltója: & Anya M 18x1.5 LH Kiváltója: Tömítő perem Mercedes A kiegészítő követelmények Kiváltója: Tömítő perem Mercedes A kiegészítő követelmények Kiváltója: Tömítő perem Mercedes A kiegészítő követelmények Kiváltója: Tömítő perem Mercedes A kiegészítő követelmények cm³, Cirkulációs kenés, vízhűtés, /min, 3-furatos perem, Direkt áthajtás cm³, Cirkulációs kenés, vízhűtés, /min, Négy furatú perem, Direkt áthajtás, Mercedes cm³, Cirkulációs kenés, vízhűtés, /min, Négy furatú perem, Direkt áthajtás, Mercedes cm³, Cirkulációs kenés, vízhűtés, /min, Négy furatú perem, Direkt áthajtás, Mercedes 7

10 Kompresszor (Egyhengeres) 41./ 91. Sűrített levegő előállító rendszer 1 Kompresszor (Egyhengeres) cm³, Cirkulációs kenés, vízhűtés, /min, Négy furatú perem, IVECO cm³, Cirkulációs kenés, vízhűtés, /min, Négy furatú perem, IVECO cm³, Cirkulációs kenés, vízhűtés, /min, Négy furatú perem, Direkt áthajtás, Mercedes Kiváltója: cm³, Cirkulációs kenés, vízhűtés, /min Kiváltója: Kiváltója: Hengerfej. MAN M90, M2000, L cm³; Cirkulációs kenés, vízhűtés, /min, 3-furatos perem, Direkt áthajtás cm³, Cirkulációs kenés, vízhűtés, /min, 3-furatos perem, Direkt áthajtás cm³, Cirkulációs kenés, vízhűtés, /min, Négy furatú perem, John Deere cm³, Cirkulációs kenés, léghűtés, /min, 3-furatos perem. Kiváltója a: cm³, Cirkulációs kenés. vízhűtés, /min, 3-furatos perem. Direkt áthajtás cm³, Cirkulációs kenés. vízhűtés, /min, 3-furatos perem. Direkt áthajtás. Power Reduction 1.03 Kompresszor (Kéthengeres) 41./ 91. Kompresszor (Kéthengeres) cm³, Cirkulációs kenés, vízhűtés, /min, Négy furatú perem, Direkt áthajtás cm³, Cirkulációs kenés, vízhűtés, /min, Négy furatú perem, Direkt áthajtás cm³, Cirkulációs kenés, vízhűtés, /min, 3-furatos perem cm³, Cirkulációs kenés, vízhűtés, /min, 3-furatos perem 636 cm³, Cirkulációs kenés, vízhűtés, /min. Peremre rögzített kompresszor fogaskerékkel. Perem: Vickers, Mercedes (OM ). Kiváltója: cm³, Cirkulációs kenés, vízhűtés, /min, 5-furatos perem. Kiváltója: Kiváltója: Kiváltója: cm³, Cirkulációs kenés, vízhűtés, /min, 5-furatos perem, VOLVO cm³, Cirkulációs kenés, vízhűtés, /min, 5-furatos perem, Renault Kiváltója: cm³, Cirkulációs kenés, vízhűtés, /min, 3-furatos perem, VOLVO 8

11 Sűrített levegő előállító rendszer Kompresszor egység Kompresszor (Kéthengeres) cm³, Cirkulációs kenés, vízhűtés, /min, Négy furatú perem, DAF, Fogaskerék. Kiváltója a: , 504 0, cm³, Cirkulációs kenés, vízhűtés, /min, Négy furatú perem. Vontató: IVECO cm³, Cirkulációs kenés, vízhűtés, /min, Négy furatú perem, Direkt áthajtás, Mercedes. Kiváltója: cm³, Cirkulációs kenés, vízhűtés, /min, Négy furatú perem. Tömítő perem Mercedes A kiegészítő követelmények cm³, Cirkulációs kenés, vízhűtés, /min, Négy furatú perem, Direkt áthajtás, Mercedes. Kiváltója a cm³, Cirkulációs kenés, vízhűtés, /min, Négy furatú perem, Direkt áthajtás, Fogaskerék, Mercedes 636 cm³, Cirkulációs kenés, vízhűtés, /min, Négy furatú perem, Direkt áthajtás, Mercedes. Kiváltója a: , cm³, Cirkulációs kenés, vízhűtés, /min, 3-furatos perem, VOLVO. Kiváltója: cm³, Cirkulációs kenés, vízhűtés, /min, 5-furatos perem, VOLVO cm³, Cirkulációs kenés, vízhűtés, /min, 3-furatos perem, VOLVO cm³, Cirkulációs kenés, vízhűtés, /min, 3-furatos perem, Renault fokozatú: 352/119 cm³, Cirkulációs kenés, vízhűtés, /min, Fogaskerék: DAF, Direkt áthajtás. Kiváltója: fokozatú: 352/119 cm³, Cirkulációs kenés, vízhűtés, /min, Fogaskerék: DAF, Direkt áthajtás 1.05 Kompresszor egység V, 420 W max. Szállított mennyiség 18 l/min (10 bar), IVECO (Daily), Streparava V, 420 W max. Szállított mennyiség 18 l/min (10 bar), Audi A6 (Allroad C5) Alternativa: V, 288 W max. Szállított mennyiség 18 l/min (8 bar). Üzemi nyomás 14 bar max., Renault. Kiváltója a: V, 420 W max. Szállított mennyiség 22 l/min (10 bar). Üzemi nyomás 13.2 bar max., Kia (Mohave) 12 V, 420 W max. Szállított mennyiség 18 l/min (10 bar). Üzemi nyomás 14.4 bar max. Alternatívája a: / 404 0, Range Rover 12 V, 288 W max. Szállított mennyiség 16 l/min (8 bar). Üzemi nyomás 9.5 bar max. Alternatívája a: , BMW ( series, X5/1-Tengely-ECAS) 12 V, 420 W max. Szállított mennyiség 25 l/min (10 bar). Üzemi nyomás 16 bar max. Alternatívája a: , Porsche (Cayenne), VW (Touareg 1) 12 V, 420 W max. Szállított mennyiség 18 l/min (10 bar), Üzemi nyomás 16 bar max. Alternatívája a: Mercedes (E-, S-Class) 12 V, 420 W max. Szállított mennyiség 18 l/min (10 bar). Üzemi nyomás 16 bar max. Alternatívája a: , BMW (X5, Tengelyek-ECAS) V, 420 W max. Szállított mennyiség 25 l/min (10 bar). Üzemi nyomás 16 bar max. Alternatívája a: , Audi (Q7) Land Rover (Discovery 2). Alternativa: Levegő sűrítő egység, 12 V, 420 W max. Szállított mennyiség 18 l/min (10 bar), DAF, IVECO (Daily) Levegő sűrítő egység, 12 V, 420 W max. Szállított mennyiség 25 l/min (10 bar). Üzemi nyomás 14.4 bar max., Land Rover Levegő sűrítő egység, 12 V, 264 W max. Szállított mennyiség 22 l/min (4 bar). Üzemi nyomás 6.1 bar max., GM, Isuzu, Saab 9

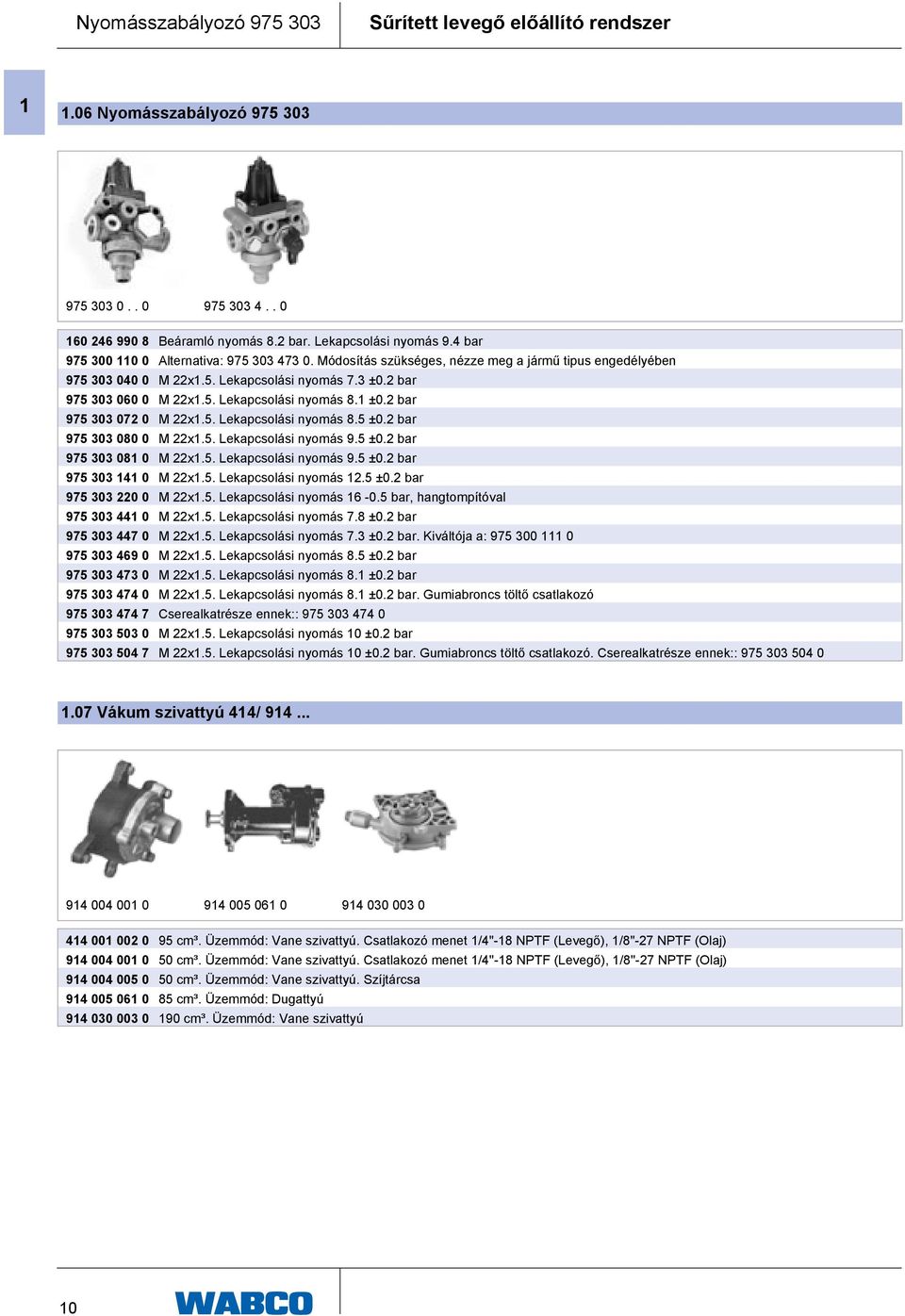

12 Nyomásszabályozó Sűrített levegő előállító rendszer Nyomásszabályozó Beáramló nyomás 8.2 bar. Lekapcsolási nyomás 9.4 bar Alternativa: Módosítás szükséges, nézze meg a jármű tipus engedélyében M 22x1.5. Lekapcsolási nyomás 7.3 ±0.2 bar M 22x1.5. Lekapcsolási nyomás 8.1 ±0.2 bar M 22x1.5. Lekapcsolási nyomás 8.5 ±0.2 bar M 22x1.5. Lekapcsolási nyomás 9.5 ±0.2 bar M 22x1.5. Lekapcsolási nyomás 9.5 ±0.2 bar M 22x1.5. Lekapcsolási nyomás 12.5 ±0.2 bar M 22x1.5. Lekapcsolási nyomás bar, hangtompítóval M 22x1.5. Lekapcsolási nyomás 7.8 ±0.2 bar M 22x1.5. Lekapcsolási nyomás 7.3 ±0.2 bar. Kiváltója a: M 22x1.5. Lekapcsolási nyomás 8.5 ±0.2 bar M 22x1.5. Lekapcsolási nyomás 8.1 ±0.2 bar M 22x1.5. Lekapcsolási nyomás 8.1 ±0.2 bar. Gumiabroncs töltő csatlakozó Cserealkatrésze ennek:: M 22x1.5. Lekapcsolási nyomás 10 ±0.2 bar M 22x1.5. Lekapcsolási nyomás 10 ±0.2 bar. Gumiabroncs töltő csatlakozó. Cserealkatrésze ennek:: Vákum szivattyú 414/ cm³. Üzemmód: Vane szivattyú. Csatlakozó menet 1/4"-18 NPTF (Levegő), 1/8"-27 NPTF (Olaj) cm³. Üzemmód: Vane szivattyú. Csatlakozó menet 1/4''-18 NPTF (Levegő), 1/8''-27 NPTF (Olaj) cm³. Üzemmód: Vane szivattyú. Szíjtárcsa cm³. Üzemmód: Dugattyú cm³. Üzemmód: Vane szivattyú 10

13 Levegő feldolgozás Légszárító (Szimpla) Levegő feldolgozás 2.01 Légszárító (Szimpla) Lekapcsolási nyomás 8.1 bar. Fűtés: 24 V. Elektromos csatlakozás Kostal M Szellőző M Kiváltója: Patron M , 13 bar Lekapcsolási nyomás 8.5 bar. Fűtés: 24 V. Elektromos csatlakozás Kostal M Lefújó: Snap-on kontúr. Patron M , bar Lekapcsolási nyomás 9.5 bar. Fűtés: 24 V. Elektromos csatlakozás Kostal M Lefújó: Snap-on kontúr. Patron M , bar Lekapcsolási nyomás 9.5 bar, fűtés nélkül. Lefújó: Snap-on kontúr. Patron M , 13 bar Lekapcsolási nyomás 9.5 bar. Fűtés: 24 V. Elektromos csatlakozás Kostal M 27 1, hangtompítóval. Patron M , 13 bar Lekapcsolási nyomás 11 bar, fűtés nélkül. Lefújó: Snap-on kontúr. Patron M , 13 bar Lekapcsolási nyomás 9.8 bar. Fűtés: 24 V. Elektromos csatlakozás Kostal M Szellőző M , hangtompítóval. Patron M , 13 bar Lekapcsolási nyomás 10 bar. Fűtés: 24 V. Elektromos csatlakozás Kostal M Lefújó: Snap-on kontúr. Patron M , bar Lekapcsolási nyomás 8.1 bar. Fűtés: 24 V. Elektromos csatlakozás Kostal M Lefújó: Snap-on kontúr. Patron M , bar Lekapcsolási nyomás 7.8 bar, fűtés nélkül. Lefújó: Snap-on kontúr. Patron M , 13 bar Lekapcsolási nyomás 12.5 bar, fűtés nélkül. Lefújó: Snap-on kontúr. Patron M , 13 bar Lekapcsolási nyomás 12.5 bar. Fűtés: 24 V. Elektromos csatlakozás Bajonett. Lefújó: Snap-on kontúr. Patron M , 13 bar Lekapcsolási nyomás 11 bar. Fűtés: 24 V. Elektromos csatlakozás Bajonett. Lefújó: Snap-on kontúr. Patron M , 13 bar Lekapcsolási nyomás 7.3 bar. Fűtés: 24 V. Elektromos csatlakozás Kostal M 27. Lefújó: Snap-on kontúr. Patron M , bar Lekapcsolási nyomás 8.5 bar. Fűtés: 24 V. Elektromos csatlakozás Kostal M Lefújó: Snap-on kontúr. Patron M , bar Lekapcsolási nyomás 8.5 bar. Fűtés: 24 V. Elektromos csatlakozás Kostal M 27 1, részére Voss 230. Lefújó: Snap-on kontúr Patron M , 13 bar Lekapcsolási nyomás 8.1 bar. Fűtés: 24 V. Elektromos csatlakozás Kostal M Lefújó: Snap-on kontúr, biztonsági szeleppel az S porton. Patron M , 13 bar Lekapcsolási nyomás 8.2 bar, fűtés nélkül. Lefújó: Snap-on kontúr, hangtompítóval. Patron M , 13 bar Lekapcsolási nyomás 8.5 bar, fűtés nélkül, részére Voss 230. Lefújó: Snap-on kontúr. Patron M , 13 bar Lekapcsolási nyomás 10 bar. Fűtés: 24 V. Elektromos csatlakozás Kostal M 27 1, részére Voss 230. Lefújó: Snap-on kontúr Patron M , 13 bar Kiváltója: Lekapcsolási nyomás 11 bar, fűtés nélkül. Lefújó: Snap-on kontúr. Patron M , 13 bar Lekapcsolási nyomás 12.5 bar, fűtés nélkül. Lefújó: Snap-on kontúr. Patron M , 13 bar Lekapcsolási nyomás 11 bar. Fűtés: 24 V. Elektromos csatlakozás Bajonet (DIN). Lefújó: Snap-on kontúr. Patron M , bar Lekapcsolási nyomás 12.5 bar. Fűtés: 24 V. Elektromos csatlakozás Bajonet (DIN). Lefújó: Snap-on kontúr. Patron M , bar Lekapcsolási nyomás 8.5 bar. Fűtés: 24 V. Elektromos csatlakozás Kostal M 27 1, részére Voss 230. Lefújó: Snap-on kontúr Patron M , 13 bar Lekapcsolási nyomás 9.8 bar. Fűtés: 24 V. Elektromos csatlakozás Kostal M Szellőző, M , hangtompítóval. Patron M , 13 bar Lekapcsolási nyomás 9.3 bar. Fűtés: 24 V. Elektromos csatlakozás Scania-hoz, WABCO Patron M , 13 bar Kiváltója: Lekapcsolási nyomás 12 ±0.2 bar. Fűtés: 24 V. Elektromos csatlakozás részére Volvo. Lefújó: Snap-on kontúr, WABCO Patron M , 13 bar Lekapcsolási nyomás 12 ±0.2 bar. Fűtés: 24 V. Elektromos csatlakozás Kostal M Lefújó: Snap-on kontúr. Patron M , bar Kiváltója:

14 Légszárító (Szimpla) Levegő feldolgozás Kiváltója: Lekapcsolási nyomás 8.1 bar. Fűtés: 24 V. Elektromos csatlakozás Kostal M Lefújó: Snap-on kontúr. Patron M , bar Cserealkatrésze ennek:: Lekapcsolási nyomás 8.1 bar. Fűtés: 24 V. Elektromos csatlakozás Kostal M 27 1, hangtompítóval. Patron M , 13 bar Lekapcsolási nyomás 12.5 bar. Fűtés: 24 V. Elektromos csatlakozás Bajonett. Lefújó: Snap-on kontúr, Cserealkatrésze ennek:: Lekapcsolási nyomás 12.5 bar, fűtés nélkül. Lefújó: Snap-on kontúr, Cserealkatrésze ennek:: Patron M , bar Lekapcsolási nyomás 12.5 bar. Fűtés: 24 V. Elektromos csatlakozás Bajonet (DIN), részére Voss 230. Lefújó: Snap-on kontúr Patron M , 13 bar Lekapcsolási nyomás 12.5 bar, fűtés nélkül, részére Voss 230. Lefújó: Snap-on kontúr. Patron M , 13 bar Lekapcsolási nyomás 8.5 bar. Fűtés: 24 V. Elektromos csatlakozás Bajonet (DIN), részére Voss 230. Lefújó: Snap-on kontúr Patron M , 13 bar Lekapcsolási nyomás 8.5 bar, fűtés nélkül, részére Voss 230. Lefújó: Snap-on kontúr. Kiváltója: Patron M , bar Lekapcsolási nyomás 10 bar. Fűtés: 24 V. Elektromos csatlakozás Bajonet (DIN), részére Voss 230. Lefújó: Snap-on kontúr Patron M , 13 bar Lekapcsolási nyomás 10 bar, fűtés nélkül, részére Voss 230. Lefújó: Snap-on kontúr. Patron M , 13 bar Lekapcsolási nyomás 8.8 bar. Fűtés: 24 V. Elektromos csatlakozás Kostal M Lefújó: Snap-on kontúr. Patron M , bar Kiváltója: Lekapcsolási nyomás 12.5 bar. Fűtés: 24 V. Elektromos csatlakozás Kostal M Lefújó: Snap-on kontúr, hangtompítóval Patron M , 13 bar Kiváltója: Lekapcsolási nyomás 8.1 bar. Fűtés: 12 V. Elektromos csatlakozás Kostal M Lefújó: Snap-on kontúr. Patron M , bar Lekapcsolási nyomás 8.1 bar. Fűtés: 24 V. Elektromos csatlakozás Kostal M Lefújó: Snap-on kontúr. Patron M , bar Lekapcsolási nyomás 12.5 bar. Fűtés: 24 V. Elektromos csatlakozás Bajonet (DIN), részére Voss 230. Lefújó: Snap-on kontúr Patron M , 13 bar Lekapcsolási nyomás 8.1 bar. Fűtés: 24 V. Elektromos csatlakozás Bajonet (DIN). Lefújó: Snap-on kontúr. Patron M , bar Lekapcsolási nyomás 8.1 bar. Fűtés: 24 V. Elektromos csatlakozás Bajonett. Lefújó: Snap-on kontúr. Patron M , 13 bar Lekapcsolási nyomás 8.1 bar, fűtés nélkül. Lefújó: Snap-on kontúr. Patron M , 13 bar Lekapcsolási nyomás 8.1 bar, fűtés nélkül. Lefújó: Snap-on kontúr. Patron M , 13 bar Lekapcsolási nyomás 10 bar, fűtés nélkül, részére Voss 230. Lefújó: Snap-on kontúr. Patron M , 13 bar Lekapcsolási nyomás 8.1 bar. Fűtés: 12 V. Elektromos csatlakozás Bajonet (DIN). Szellőző M Patron M , 13 bar Lekapcsolási nyomás 10 bar. Fűtés: 24 V. Elektromos csatlakozás Bajonett. Lefújó: Snap-on kontúr. Patron M , 13 bar Lekapcsolási nyomás 18.3 bar. Fűtés: 24 V. Elektromos csatlakozás Kostal M 27 1, Levegőztetés M16x1.5. belső csavarmenettel. Karimával szerelt elektromágnes ( ) regeneráció után a motor leállítása.. Patron M , 20 bar Alternativa: Lekapcsolási nyomás bar. Fűtés: 24 V. Elektromos csatlakozás Rockwell. Lefújó: Snap-on kontúr. korlátozott viszaáramlás 0.7 bar. Amerikai verzió, 11 bar-os biztonsági szeleppel. Patron M , 13 bar Lekapcsolási nyomás bar. Fűtés: 12 V. Elektromos csatlakozás Rockwell. Lefújó: Snap-on kontúr. korlátozott viszaáramlás 0.7 bar. Amerikai verzió, 11 bar-os biztonsági szeleppel. Patron M , 13 bar Lekapcsolási nyomás bar. Fűtés: 12 V. Elektromos csatlakozás Rockwell. Lefújó: Snap-on kontúr. korlátozott viszaáramlás 0.7 bar. Amerikai verzió, 11 bar-os biztonsági szeleppel. Patron M , 13 bar Lekapcsolási nyomás 8 bar. Fűtés: 24 V. Elektromos csatlakozás Kostal M Lefújó: Snap-on kontúr. korlátozott viszaáramlás 0.3 bar. Patron M , 13 bar Lekapcsolási nyomás 8 bar. Fűtés: 24 V. Elektromos csatlakozás Kostal M Lefújó: Snap-on kontúr. korlátozott viszaáramlás 0.3 bar. Patron M , 13 bar Lekapcsolási nyomás 9 bar. Fűtés: 24 V. Elektromos csatlakozás Kostal M Lefújó: Snap-on kontúr. korlátozott viszaáramlás 0.3 bar. Patron M , 13 bar Lekapcsolási nyomás 8.5 bar. Fűtés: 24 V. Elektromos csatlakozás Kostal M Lefújó: Snap-on kontúr. korlátozott viszaáramlás 0.4 bar, hangtompítóval. Patron M , 13 bar Lekapcsolási nyomás 8.3 bar. Fűtés: 24 V. Elektromos csatlakozás Kostal M Lefújó: Snap-on kontúr. korlátozott viszaáramlás 0.3 bar, hangtompítóval. Patron M , 13 bar Lekapcsolási nyomás 11 bar. fűtés nélkül Lefújó: Snap-on kontúr. korlátozott viszaáramlás 0.3 bar. Patron M , 13 bar Lekapcsolási nyomás 11 bar. Fűtés: 24 V. Elektromos csatlakozás Kostal M Lefújó: Snap-on kontúr. korlátozott viszaáramlás 0.3 bar. Patron M , 13 bar Lekapcsolási nyomás 11 bar. Fűtés: 24 V. Elektromos csatlakozás Kostal M Lefújó: Snap-on kontúr. korlátozott viszaáramlás 0.3 bar. Patron M , 13 bar Lekapcsolási nyomás 12.5 bar. Fűtés: 24 V. Elektromos csatlakozás Kostal M Lefújó: Snap-on kontúr. korlátozott viszaáramlás 0.3 bar, hangtompítóval. Patron M , 13 bar 12

15 Levegő feldolgozás Légszárító (APU) Lekapcsolási nyomás 9.8 bar. Fűtés: 24 V. Elektromos csatlakozás Kostal M Lefújó: Snap-on kontúr. korlátozott viszaáramlás 0.4 bar. Patron M , 13 bar Kiváltója: Lekapcsolási nyomás 8 bar. Fűtés: 24 V. Elektromos csatlakozás Kostal M Lefújó: Snap-on kontúr. korlátozott viszaáramlás 0.5 bar. Patron M , 13 bar Lekapcsolási nyomás 8.3 bar. Fűtés: 24 V. Elektromos csatlakozás Kostal M Lefújó: Snap-on kontúr. korlátozott viszaáramlás 0.4 bar. Patron M , 13 bar Lekapcsolási nyomás 10.5 bar. Fűtés: 24 V. Elektromos csatlakozás Kostal M 27 1, részére Voss 230. Szellőző M korlátozott viszaáramlás 0.5 bar. Patron M , 13 bar Lekapcsolási nyomás 8.3 bar. Fűtés: 24 V. Elektromos csatlakozás Bajonet (DIN). Lefújó: Snap-on kontúr. korlátozott viszaáramlás 0.4 bar. Patron M , 13 bar Kiváltója: Lekapcsolási nyomás 12.5 bar, fűtés nélkül, részére Voss 230. Lefújó: Snap-on kontúr. korlátozott viszaáramlás 0.55 bar. Patron M , 13 bar Lekapcsolási nyomás 10 bar, fűtés nélkül, részére Voss 230. Lefújó: Snap-on kontúr. korlátozott viszaáramlás 0.5 bar. Patron G 1¼", 13 bar Lekapcsolási nyomás 8.3 bar. Fűtés: 12 V. Elektromos csatlakozás Kostal M Lefújó: Snap-on kontúr. korlátozott viszaáramlás 0.4 bar, hangtompítóval. Patron M , 13 bar Fűtés: 24 V. Elektromos csatlakozás Kostal M Lefújó: Snap-on kontúr. Beépített nyomásszabályzó nélkül. Patron M , 13 bar fűtés nélkül. Lefújó: Snap-on kontúr. Beépített nyomásszabályzó nélkül. Patron M , 13 bar Fűtés: 12 V. Elektromos csatlakozás Kostal M Lefújó: Snap-on kontúr. Beépített nyomásszabályzó nélkül. Patron M , 13 bar Fűtés: 24 V. Elektromos csatlakozás Kostal M Lefújó: Snap-on kontúr. Beépített nyomásszabályzó nélkül, hangtompítóval Patron M , 13 bar Fűtés: 24 V. Elektromos csatlakozás Kostal M 27 1, részére Voss 230. Lefújó: Snap-on kontúr. Beépített nyomásszabályzó nélkül. Patron M , 13 bar fűtés nélkül, részére Voss 230. Lefújó: Snap-on kontúr. Beépített nyomásszabályzó nélkül. Patron M , 13 bar Fűtés: 24 V. Elektromos csatlakozás Kostal M Szellőző M Beépített nyomásszabályzó nélkül. Patron M , bar fűtés nélkül, részére Voss 230. Lefújó: Snap-on kontúr. Beépített nyomásszabályzó nélkül. Patron M , 13 bar Lekapcsolási nyomás 10 bar, fűtés nélkül. Lefújó: Snap-on kontúr. Beépített nyomásszabályzó nélkül. Patron M , 13 bar Lekapcsolási nyomás 8.1 bar. Fűtés: 24 V. Elektromos csatlakozás Kostal M Lefújó: Snap-on kontúr. Patron M , bar ECAD. Volvo FH, FM. Max. működési nyomás: 13 bar. Nyomásszabályozó integrált, 24 V. Bajonet (DIN). Alternatívája a: / Patron M , 13 bar Electrically Controlled Air Dryer. Volvo FH, FM. Max. működési nyomás: 13 bar. Nyomásszabályozó integrált, 24 V. Bajonet (DIN). fűtés nélkül. Kiváltója a: / Patron M , 13 bar Légszárító (APU) Kiváltója: Kiváltója: Légszárító, Lekapcsolási nyomás 10 bar, fűtés nélkül. Lefújó: Snap-on kontúr. Patron M 39x1.5, 13 bar Kiváltója: Kiváltója: Alternativa: Légszárító, Lekapcsolási nyomás 11.5 bar. Fűtés: 24 V. Bajonet (DIN). Szellőző Fűrészfog profil. Air System Protector. Patron M x1.5, 13 bar Kiváltója: APU Univerzális típus. Lekapcsolási nyomás 12 bar. Fűtés: 24 V. Bajonet (DIN). Szellőző Fűrészfog profil. Patron M 39x1.5, bar 13

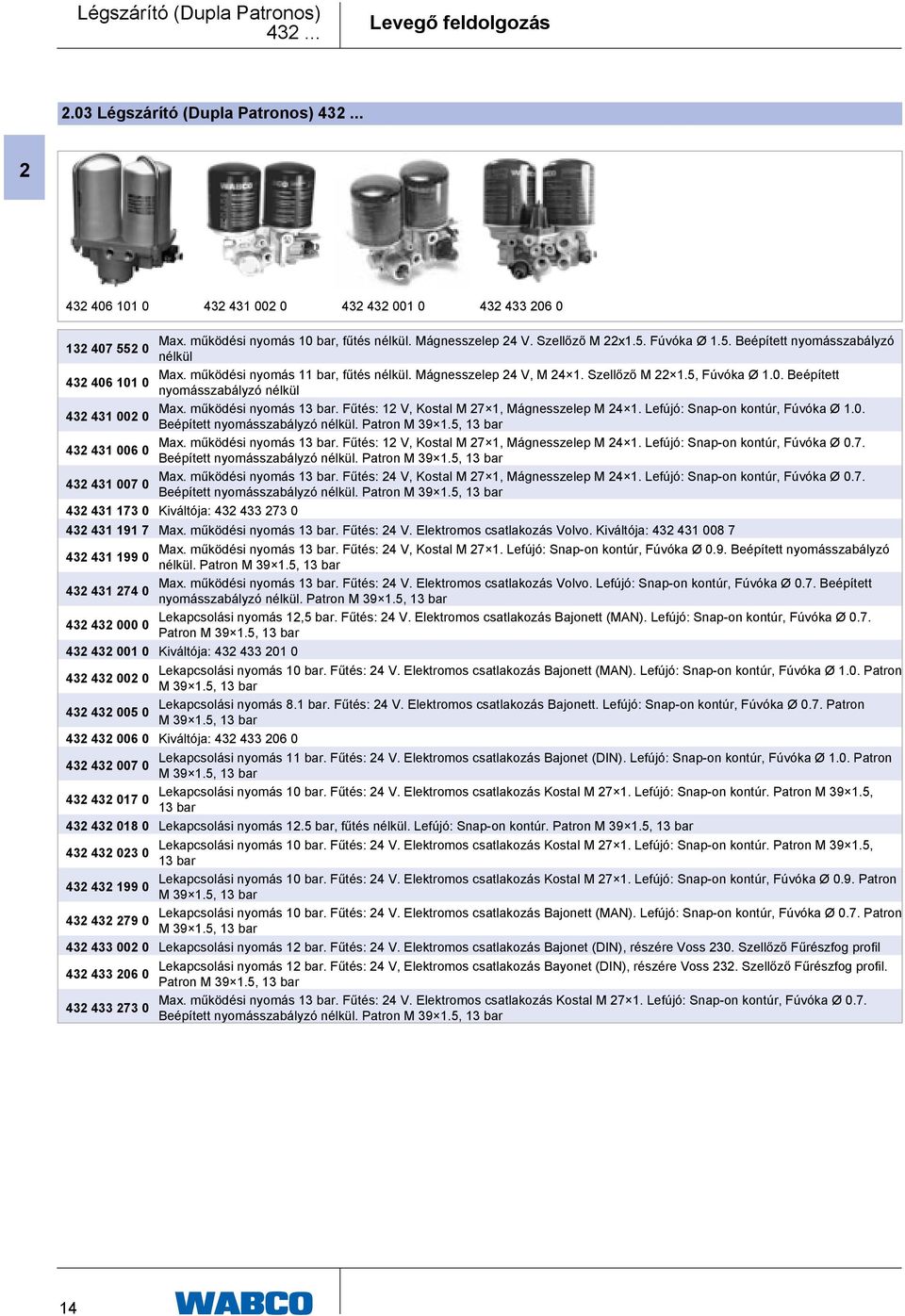

16 Légszárító (Dupla Patronos) Levegő feldolgozás 2.03 Légszárító (Dupla Patronos) Max. működési nyomás 10 bar, fűtés nélkül. Mágnesszelep 24 V. Szellőző M 22x1.5. Fúvóka Ø 1.5. Beépített nyomásszabályzó nélkül Max. működési nyomás 11 bar, fűtés nélkül. Mágnesszelep 24 V, M Szellőző M , Fúvóka Ø 1.0. Beépített nyomásszabályzó nélkül Max. működési nyomás 13 bar. Fűtés: 12 V, Kostal M 27 1, Mágnesszelep M Lefújó: Snap-on kontúr, Fúvóka Ø Beépített nyomásszabályzó nélkül. Patron M , 13 bar Max. működési nyomás 13 bar. Fűtés: 12 V, Kostal M 27 1, Mágnesszelep M Lefújó: Snap-on kontúr, Fúvóka Ø Beépített nyomásszabályzó nélkül. Patron M , 13 bar Max. működési nyomás 13 bar. Fűtés: 24 V, Kostal M 27 1, Mágnesszelep M Lefújó: Snap-on kontúr, Fúvóka Ø Beépített nyomásszabályzó nélkül. Patron M , 13 bar Kiváltója: Max. működési nyomás 13 bar. Fűtés: 24 V. Elektromos csatlakozás Volvo. Kiváltója: Max. működési nyomás 13 bar. Fűtés: 24 V, Kostal M Lefújó: Snap-on kontúr, Fúvóka Ø 0.9. Beépített nyomásszabályzó nélkül. Patron M , 13 bar Max. működési nyomás 13 bar. Fűtés: 24 V. Elektromos csatlakozás Volvo. Lefújó: Snap-on kontúr, Fúvóka Ø 0.7. Beépített nyomásszabályzó nélkül. Patron M , 13 bar Lekapcsolási nyomás 12,5 bar. Fűtés: 24 V. Elektromos csatlakozás Bajonett (MAN). Lefújó: Snap-on kontúr, Fúvóka Ø Patron M , 13 bar Kiváltója: Lekapcsolási nyomás 10 bar. Fűtés: 24 V. Elektromos csatlakozás Bajonett (MAN). Lefújó: Snap-on kontúr, Fúvóka Ø 1.0. Patron M , 13 bar Lekapcsolási nyomás 8.1 bar. Fűtés: 24 V. Elektromos csatlakozás Bajonett. Lefújó: Snap-on kontúr, Fúvóka Ø 0.7. Patron M , 13 bar Kiváltója: Lekapcsolási nyomás 11 bar. Fűtés: 24 V. Elektromos csatlakozás Bajonet (DIN). Lefújó: Snap-on kontúr, Fúvóka Ø 1.0. Patron M , 13 bar Lekapcsolási nyomás 10 bar. Fűtés: 24 V. Elektromos csatlakozás Kostal M Lefújó: Snap-on kontúr. Patron M , bar Lekapcsolási nyomás 12.5 bar, fűtés nélkül. Lefújó: Snap-on kontúr. Patron M , 13 bar Lekapcsolási nyomás 10 bar. Fűtés: 24 V. Elektromos csatlakozás Kostal M Lefújó: Snap-on kontúr. Patron M , bar Lekapcsolási nyomás 10 bar. Fűtés: 24 V. Elektromos csatlakozás Kostal M Lefújó: Snap-on kontúr, Fúvóka Ø 0.9. Patron M , 13 bar Lekapcsolási nyomás 10 bar. Fűtés: 24 V. Elektromos csatlakozás Bajonett (MAN). Lefújó: Snap-on kontúr, Fúvóka Ø 0.7. Patron M , 13 bar Lekapcsolási nyomás 12 bar. Fűtés: 24 V. Elektromos csatlakozás Bajonet (DIN), részére Voss 230. Szellőző Fűrészfog profil Lekapcsolási nyomás 12 bar. Fűtés: 24 V, Elektromos csatlakozás Bayonet (DIN), részére Voss 232. Szellőző Fűrészfog profil Patron M , 13 bar Max. működési nyomás 13 bar. Fűtés: 24 V. Elektromos csatlakozás Kostal M Lefújó: Snap-on kontúr, Fúvóka Ø Beépített nyomásszabályzó nélkül. Patron M , 13 bar 14

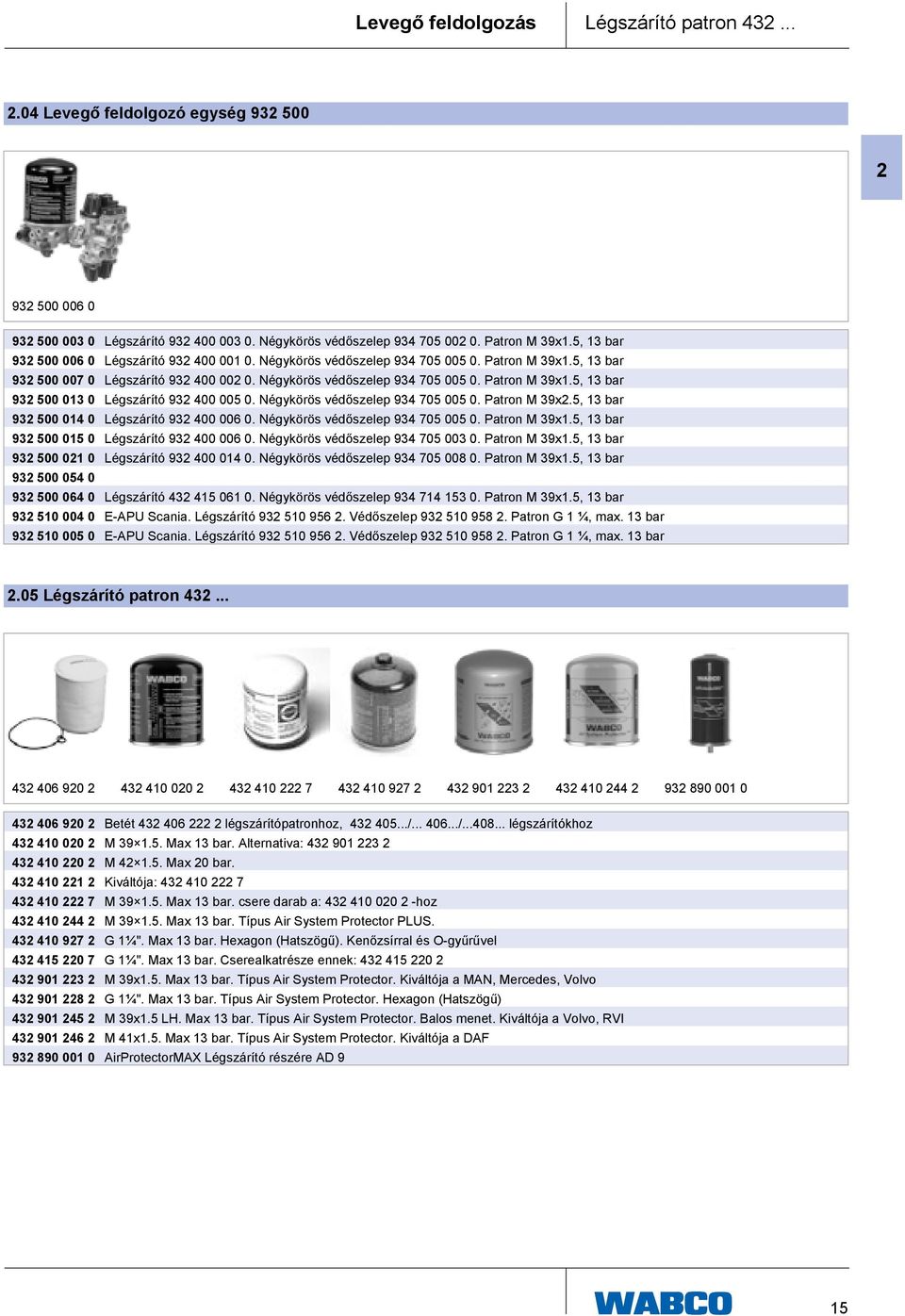

17 Levegő feldolgozás Légszárító patron Levegő feldolgozó egység Légszárító Négykörös védőszelep Patron M 39x1.5, 13 bar Légszárító Négykörös védőszelep Patron M 39x1.5, 13 bar Légszárító Négykörös védőszelep Patron M 39x1.5, 13 bar Légszárító Négykörös védőszelep Patron M 39x2.5, 13 bar Légszárító Négykörös védőszelep Patron M 39x1.5, 13 bar Légszárító Négykörös védőszelep Patron M 39x1.5, 13 bar Légszárító Négykörös védőszelep Patron M 39x1.5, 13 bar Légszárító Négykörös védőszelep Patron M 39x1.5, 13 bar E-APU Scania. Légszárító Védőszelep Patron G 1 ¼, max. 13 bar E-APU Scania. Légszárító Védőszelep Patron G 1 ¼, max. 13 bar 2.05 Légszárító patron Betét légszárítópatronhoz, / / légszárítókhoz M Max 13 bar. Alternativa: M Max 20 bar Kiváltója: M Max 13 bar. csere darab a: hoz M Max 13 bar. Típus Air System Protector PLUS G 1¼". Max 13 bar. Hexagon (Hatszögű). Kenőzsírral és O-gyűrűvel G 1¼". Max 13 bar. Cserealkatrésze ennek: M 39x1.5. Max 13 bar. Típus Air System Protector. Kiváltója a MAN, Mercedes, Volvo G 1¼". Max 13 bar. Típus Air System Protector. Hexagon (Hatszögű) M 39x1.5 LH. Max 13 bar. Típus Air System Protector. Balos menet. Kiváltója a Volvo, RVI M 41x1.5. Max 13 bar. Típus Air System Protector. Kiváltója a DAF AirProtectorMAX Légszárító részére AD 9 15

18 Tartozék Légszárító Levegő feldolgozás 2.06 Tartozék Légszárító Fútés csatlakozó kábel, 2 m, Csatlakozó aljzat 90 Bajonett DIN B1-2.1-Sn/K1, 2x 1.5 mm², szigetelés nélküli szakasz vége Fútés csatlakozó kábel, 10 m, Csatlakozó aljzat 90 Bajonett DIN B1-2.1-Sn/K1, 2x 1.5 mm², szigetelés nélküli szakasz vége Csatlakozó kábel Légszárító (Dupla Patronos), 5 m, M 24x1, 2x 1 mm² Csatlakozó kábel Légszárító (Dupla Patronos), 10 m, M 24x1, 2x 1 mm², ADR Fűtés: 24 V, M 27x Fűtés: 24 V, M 27x Fűtés: 24 V. Bajonett. Csatlakozó kábel: Fútés csatlakozó kábel, 3 m. Bajonett Fútés csatlakozó kábel, 5 m, Csatlakozó aljzat 90 Bajonett, M 27x1, 2x 1.0 mm². szigetelés nélküli Fútés csatlakozó kábel, 10 m, Csatlakozó aljzat 90 Bajonett, M 27x1, 2x 1.0 mm². szigetelés nélküli 2.07 Biztonsági szelep Nyitó nyomás 11 bar, Csatlakozó 1/4"-18 NPTF. Kompresszor felszerelve Nyitó nyomás bar, Csatlakozó M 16x Nyitó nyomás bar, Csatlakozó M 16x Nyitó nyomás bar, Csatlakozó M 16x Nyitó nyomás bar, Csatlakozó M 22x Nyitó nyomás bar, Csatlakozó M 22x Nyitó nyomás bar, Csatlakozó M 22x Nyitó nyomás bar, Csatlakozó M 22x Nyitó nyomás bar, Csatlakozó M 16x Nyitó nyomás bar, Csatlakozó M 16x Nyitó nyomás bar, Csatlakozó M 16x Nyitó nyomás bar, Csatlakozó M 16x1.5 16

19 Levegő feldolgozás Négykörös védőszelep Fagyálló, Vízleválasztó Fagyálló. Tároló kapacitás 200 cm³, Max. működési nyomás 20 bar, M 22x Víztelenítő szelep szűrő. Üzemi nyomás max. 10 bar, M 22x Fagyálló folyadék WABCOTHYL, 1 l Fagyálló folyadék WABCOTHYL, 10 l Fagyálló folyadék WABCOTHYL, 30 l Fagyálló folyadék WABCOTHYL, 200 l Fagymentesítő szivattyú. Tartály 0.5 dm³. Szállított mennyiség 0.5 cm³. ellenőrző port nélkül Fagymentesítő szivattyú. Tartály 0.5 dm³. Szállított mennyiség 0.2 cm³. ellenőrző port nélkül Vízleválasztó, M 22x Négykörös védőszelep Kiváltója: M 16x1.5 / M 22x1.5. Max. működési nyomás 20 bar, 21/22 = 6.0 bar, 23/24 = 5.5 bar M 16x1.5 / M 22x1.5. Max. működési nyomás 20 bar, 21/22 = 6.3 bar, 23/24 = 6.0 bar M 16x1.5 / M 22x1.5. Max. működési nyomás 10 bar, 21/22 = 6.3 bar, 23/24 = 6.0 bar, Rögzítő csavar M 16x1.5 / M 22x1.5. Max. működési nyomás 10 bar, 21/22 = 6.0 bar, 23/24 = 5.5 bar M 16x1.5 / M 22x1.5. Max. működési nyomás 10 bar, 21/22 = 7.0 bar, 23/24 = 6.5 bar M 16x1.5 / M 22x1.5. Max. működési nyomás 10 bar, 21/22 = 5.4 bar, 23/24 = 4.9 bar M 16x1.5 / M 22x1.5. Max. működési nyomás 10 bar, 21/22 = 6.5 bar, 23/24 = 6.5 bar M 16x1.5 / M 22x1.5. Max. működési nyomás 10 bar, 21/22 = 6.3 bar, 23/24 = 5.8 bar M 16x1.5 / M 22x1.5. Max. működési nyomás 20 bar, 21/22 = 7.9 bar, 23/24 = 7.9 bar M 16x1.5 / M 22x1.5. Max. működési nyomás 10 bar, 21/22 = 7.0 bar, 23/24 = 6.0 bar M 16x1.5 / M 22x1.5. Max. működési nyomás 10 bar, 21/22 = 6.1 bar, 23/24 = 4.5 bar M 16x1.5 / M 22x1.5. Max. működési nyomás 10 bar, 21/22 = 7.3 bar, 23/24 = 7.3 bar M 16x1.5 / M 22x1.5. Max. működési nyomás 13 bar, 21/22 = 9.3 bar, 23 = 7.3 bar, 24 = 6.3 bar M 16x1.5 / M 22x1.5. Max. működési nyomás 10 bar, 21/22 = 7.9 bar, 23/24 = 7.9 bar M 16x1.5 / M 22x1.5. Max. működési nyomás 10 bar, 21/22 = 7.5 bar, 23/24 = 7.5 bar M 16x1.5 / M 22x1.5. Max. működési nyomás 10 bar, 7 Csatlakozások, 21/22 = 7.0 bar, 23/24 = 6.5 bar M 16x1.5 / M 22x1.5. Max. működési nyomás 20 bar, 7 Csatlakozások, 21/22 = 7.0 bar, 23/24 = 7.0 bar M 16x1.5 / M 22x1.5. Max. működési nyomás 20 bar, 7 Csatlakozások, 21/22 = 7.0 bar, 23/24 = 7.0 bar M 16x1.5 / M 22x1.5. Max. működési nyomás 20 bar, 7 Csatlakozások, 21/22 = 6.9 bar, 23 = 7 bar, 24 = 6.9 bar M 16x1.5 / M 22x1.5. Max. működési nyomás 10 bar, 7 Csatlakozások, 21/22 = 7.0 bar, 23/24 = 6.5 bar M 16x1.5 / M 22x1.5. Max. működési nyomás 20 bar, 21/22 = 7.0 bar, 23/24 = 7.0 bar M 16x1.5 / M 22x1.5. Max. működési nyomás 20 bar, 21/22 = 7.0 bar, 23/24 = 7.7 bar 17

20 Négykörös védőszelep Levegő feldolgozás M 22x1.5. Max. működési nyomás 20 bar, 21/22 = 7.0 bar, 23/24 = 7.0 bar, részére Voss M 22x1.5. Max. működési nyomás 20 bar, 21/22 = 7.0 bar, 23/24 = 7.7 bar, részére Voss M Max. működési nyomás 20 bar, 7 Csatlakozások, 21/22 = 7.0 bar, 23/24 = 7.0 bar, részére Voss M 16x1.5 / M 22x1.5. Max. működési nyomás 20 bar, 21/22 = 7.0 bar, 23/24 = 7.0 bar M 16x1.5 / M 22x1.5. Max. működési nyomás 20 bar, 21/22 = 7.0 bar, 23/24 = 7.0 bar M 16x1.5 / M 22x1.5. Max. működési nyomás 20 bar, 21/22 = 7.0 bar, 23/24 = 7.0 bar M 16x1.5 / M 22x1.5. Max. működési nyomás 20 bar, 21/22 = 7.0 bar, 23 = 7.0 bar, 24 = 6.9 bar M 16x1.5 / M 22x1.5. Max. működési nyomás 20 bar, 21/22 = 7.0 bar, 23 = 7.0 bar, 24 = 6.9 bar M 16x1.5 / M 22x1.5, Max. működési nyomás 20 bar, 21/22 = 7.0 bar, 23/24 = 7.0 bar M 16x1.5 / M 22x1.5. Max. működési nyomás 10 bar, 7 Csatlakozások, 21/22 = 6.5 bar, 23/24 = 6.7 bar M 16x1.5 / M 22x1.5. Max. működési nyomás 20 bar, 21/22 = 7.0 bar, 23/24 = 7.0 bar M 16x1.5 M 22x1.5. Max. működési nyomás 20 bar, 21/22 = 6.5 bar, 23/24 = 6.5 bar M 16x1.5 / M 22x1.5. Max. működési nyomás 10 bar, 21/22 = 6.5 bar, 23 = 7.5 bar, 24 = 6.5 bar M 16x1.5 / M 22x bar, 21/22 = 7.0 bar, 23 = 7.4 bar, 24 = 7 bar Védőszelep részére APU / Védőszelep részére APU Védőszelep részére APU / / / /8 NPTF / 1/2 NPTF. Max. működési nyomás 13 bar, 21/22 = 6.9 bar, 23/24 = 6.9 bar, Dinamikus 5.2 bar M 16x1.5 / M 22x1.5. Max. működési nyomás 13 bar, 21/22 = 6.9 bar, 23 = 7.0 bar, 24 = 6.9 bar, Dinamikus 6.4 bar /8 NPTF / 1/2 NPTF. Max. működési nyomás 13 bar, 21/22 = 6.7 bar, 23/24 = 6.7 bar, Dinamikus 4.8 bar /8 NPTF / 1/2 NPTF. Max. működési nyomás 13 bar, 21/22 = 6.2 bar, 23/24 = 6.2 bar, Dinamikus 4.9 bar M 16x1.5 / M 22x1.5. Max. működési nyomás 13 bar, 21/22 = 6.5 bar, 23 = 7.4 bar, 24 = 6.5 bar, Statikus 6.5 bar M 16x1.5 / M 22x1.5. Max. működési nyomás 13 bar, 21/22 = 6.9 bar, 23 = 7.0 bar, 24 = 6.9 bar, Dinamikus 5.0 bar M 16x1.5 / M 22x1.5. Max. működési nyomás 13 bar, 21/22 = 6.9 bar, 23 = 7.0 bar, 24 = 6.9 bar, Dinamikus 6.4 bar M 16x1.5 / M 22x1.5. Max. működési nyomás 13 bar, 21/22 = 7.5 bar, 23/24 = 7.5 bar, Statikus 6.5 bar M 16x1.5 / M 22x1.5. Max. működési nyomás 13 bar, 21/22 = 6.9 bar, 23/24 = 7.2 bar, Dinamikus 21/22 = 5 bar, 23/24 = 6.8 bar M 16x1.5 / M 22x1.5. Max. működési nyomás 13 bar, 21/22 = 7.5 bar, 23 = 7.0 bar, 24 = 7.0 bar, Dinamikus 4.5 bar M 16x1.5 / M 22x1.5. Max. működési nyomás 13 bar, 21/22 = 8.0 bar, 23 = 8.5 bar, 24 = 8.0 bar, Dinamikus 5.0 bar Kiváltója: Kiváltója: /8 NPTF / 1/2 NPTF, Max. működési nyomás 13 bar, 21/22 = 6.2 bar, 23/24 = 6.2 bar, Dinamikus 4.2 bar M 16x1.5 / M 22x1.5, Max. működési nyomás 13 bar, 21/22 = 6.5 bar, 23 = 7.2 bar, 24 = 6.5 bar, Dinamikus 4.5 bar M 16x1.5 / M 22x1.5, Max. működési nyomás 13 bar, 21/22 = 6.5 bar, 23 = 7.4 bar, 24 = 6.5 bar, Dinamikus 4.5 bar. Kiváltója a: M / M , Max. működési nyomás 13 bar, 21/22 = 7.0 bar, 23/24 = 7.0 bar, Dinamikus 6.0 bar M 16x1.5 / M 22x1.5, Max. működési nyomás 13 bar, 21/22 = 7.9 bar, 23 = 8.3 bar, 24 = 7.9 bar, Dinamikus 6.0 bar M 16x1.5 / M 22x1.5, Max. működési nyomás 13 bar, 21/22 = 6.9 bar, 23 = 7.0 bar, 24 = 6.9 bar, Dinamikus 5.0 bar, részére Voss 230 M 16x1.5 / M 22x1.5, Max. működési nyomás 13 bar, 21/22 = 6.9 bar, 23 = 7.0 bar, 24 = 6.9 bar, Dinamikus 6.4 bar, részére Voss M 16x1.5 / M 22x1.5, Max. működési nyomás 13 bar, 7 Csatlakozások, 21/22 = 6.3 bar, 23/24 = 5.8 bar 2.10 Áteresztőszelep M 22x1.5. Max. működési nyomás 13 bar. Töltőnyomás 3.0 bar. Beállítási terület bar. visszaáramlással M 22x1.5. Max. működési nyomás 13 bar. Töltőnyomás 3.5 bar. Beállítási terület bar. visszaáramlással M 22x1.5. Max. működési nyomás 13 bar. Töltőnyomás 4.5 bar. Beállítási terület bar. visszaáramlással M 22x1.5. Max. működési nyomás 13 bar. Töltőnyomás 5.5 bar. Beállítási terület bar. visszaáramlással M 22x1.5. Max. működési nyomás 13 bar. Töltőnyomás 6.0 bar. Beállítási terület bar. visszaáramlással M 22x1.5. Max. működési nyomás 13 bar. Töltőnyomás 6.5 bar. Beállítási terület bar. visszaáramlással 18
