NanoDiag KICSI DE ERŐS! TELJESKÖRŰ DIAGNOSZTIKA GYORS ÉS EGYSZERŰ PROFESSZIONÁLIS KISMÉRETŰ KÖLTSÉGHATÉKONY

Átírás

1 NanoDiag

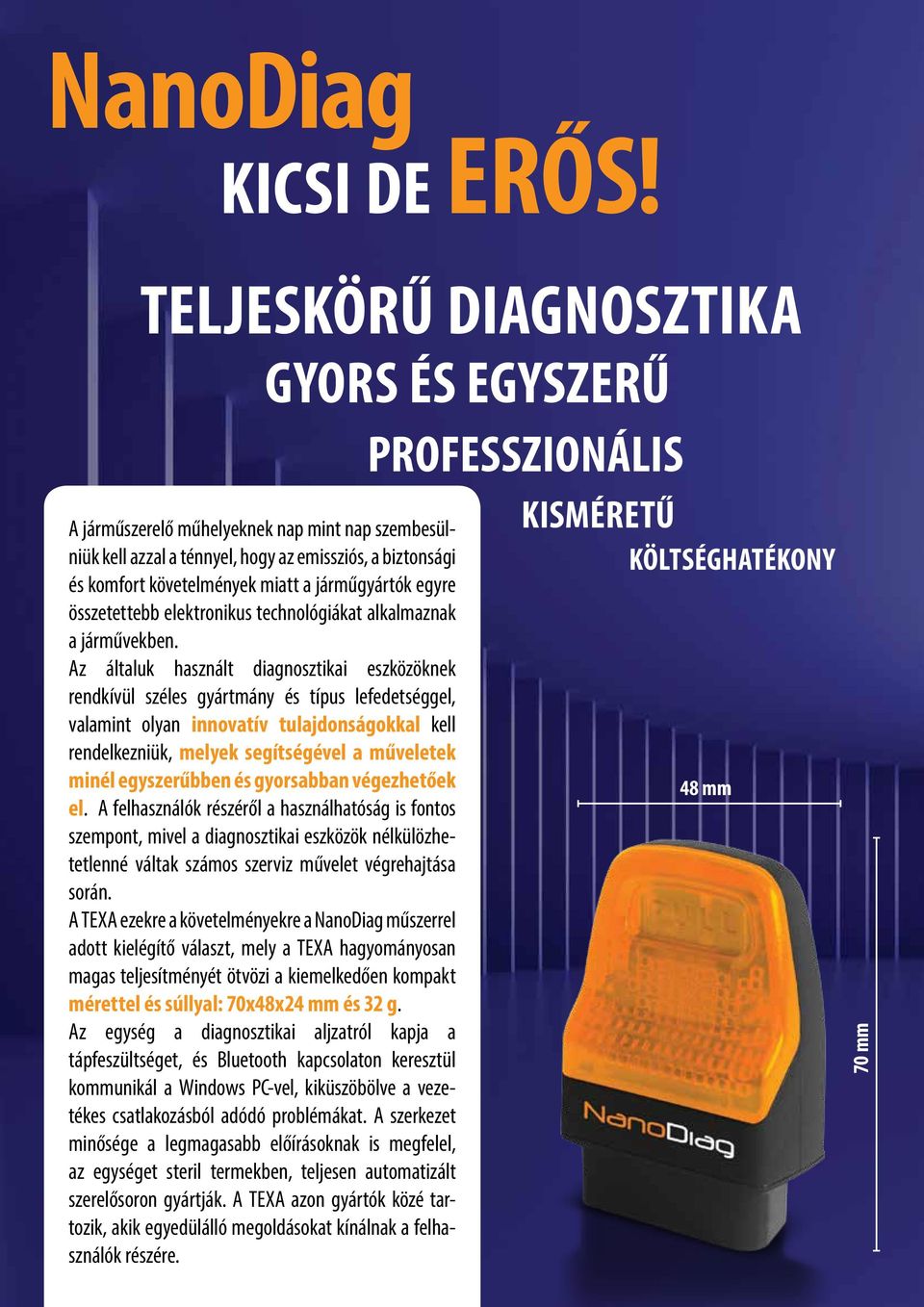

2 NanoDiag KICSI DE ERŐS! TELJESKÖRŰ DIAGNOSZTIKA A járműszerelő műhelyeknek nap mint nap szembesülniük kell azzal a ténnyel, hogy az emissziós, a biztonsági és komfort követelmények miatt a járműgyártók egyre összetettebb elektronikus technológiákat alkalmaznak a járművekben. Az általuk használt diagnosztikai eszközöknek rendkívül széles gyártmány és típus lefedetséggel, valamint olyan innovatív tulajdonságokkal kell rendelkezniük, melyek segítségével a műveletek minél egyszerűbben és gyorsabban végezhetőek el. A felhasználók részéről a használhatóság is fontos szempont, mivel a diagnosztikai eszközök nélkülözhetetlenné váltak számos szerviz művelet végrehajtása során. A TEXA ezekre a követelményekre a NanoDiag műszerrel adott kielégítő választ, mely a TEXA hagyományosan magas teljesítményét ötvözi a kiemelkedően kompakt mérettel és súllyal: 70x48x24 mm és 32 g. Az egység a diagnosztikai aljzatról kapja a tápfeszültséget, és Bluetooth kapcsolaton keresztül kommunikál a Windows PC-vel, kiküszöbölve a vezetékes csatlakozásból adódó problémákat. A szerkezet minősége a legmagasabb előírásoknak is megfelel, az egységet steril termekben, teljesen automatizált szerelősoron gyártják. A TEXA azon gyártók közé tartozik, akik egyedülálló megoldásokat kínálnak a felhasználók részére. GYORS ÉS EGYSZERŰ PROFESSZIONÁLIS KISMÉRETŰ KÖLTSÉGHATÉKONY 48 mm 70 mm

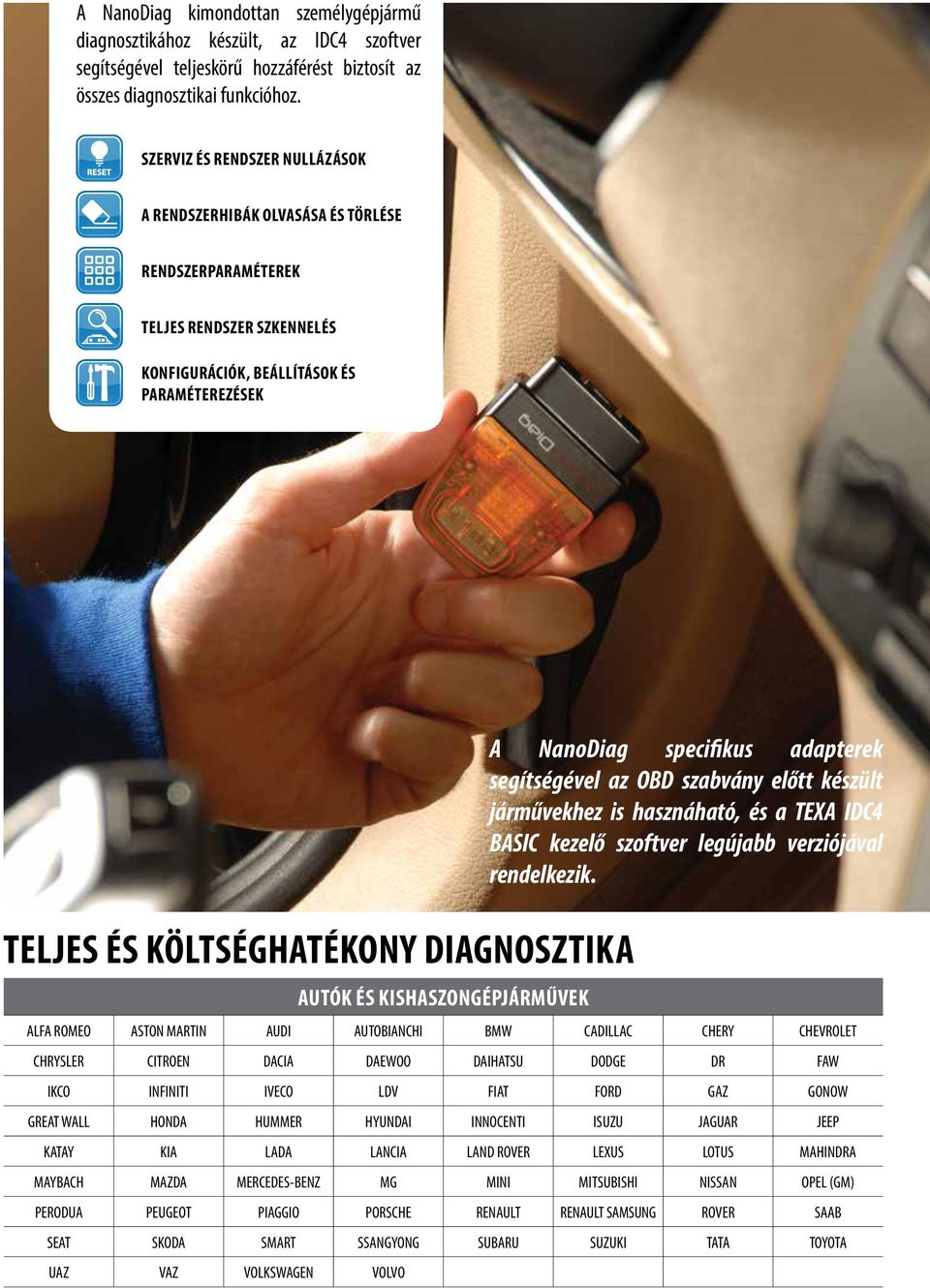

3 A NanoDiag kimondottan személygépjármű diagnosztikához készült, az IDC4 szoftver segítségével teljeskörű hozzáférést biztosít az összes diagnosztikai funkcióhoz. SZERVIZ ÉS RENDSZER NULLÁZÁSOK A RENDSZERHIBÁK OLVASÁSA ÉS TÖRLÉSE RENDSZERPARAMÉTEREK TELJES RENDSZER SZKENNELÉS KONFIGURÁCIÓK, BEÁLLÍTÁSOK ÉS PARAMÉTEREZÉSEK TELJES ÉS KÖLTSÉGHATÉKONY DIAGNOSZTIKA AUTÓK ÉS KISHASZONGÉPJÁRMŰVEK ALFA ROMEO ASTON MARTIN AUDI AUTOBIANCHI BMW CADILLAC CHERY CHEVROLET CHRYSLER CITROEN DACIA DAEWOO DAIHATSU DODGE DR FAW IKCO INFINITI IVECO LDV FIAT FORD GAZ GONOW GREAT WALL HONDA HUMMER HYUNDAI INNOCENTI ISUZU JAGUAR JEEP KATAY KIA LADA LANCIA LAND ROVER LEXUS LOTUS MAHINDRA MAYBACH MAZDA MERCEDES-BENZ MG MINI MITSUBISHI NISSAN OPEL (GM) PERODUA PEUGEOT PIAGGIO PORSCHE RENAULT RENAULT SAMSUNG ROVER SAAB SEAT SKODA SMART SSANGYONG SUBARU SUZUKI TATA TOYOTA UAZ VAZ VOLKSWAGEN VOLVO A NanoDiag specifikus adapterek segítségével az OBD szabvány előtt készült járművekhez is hasznáható, és a TEXA IDC4 BASIC kezelő szoftver legújabb verziójával rendelkezik.

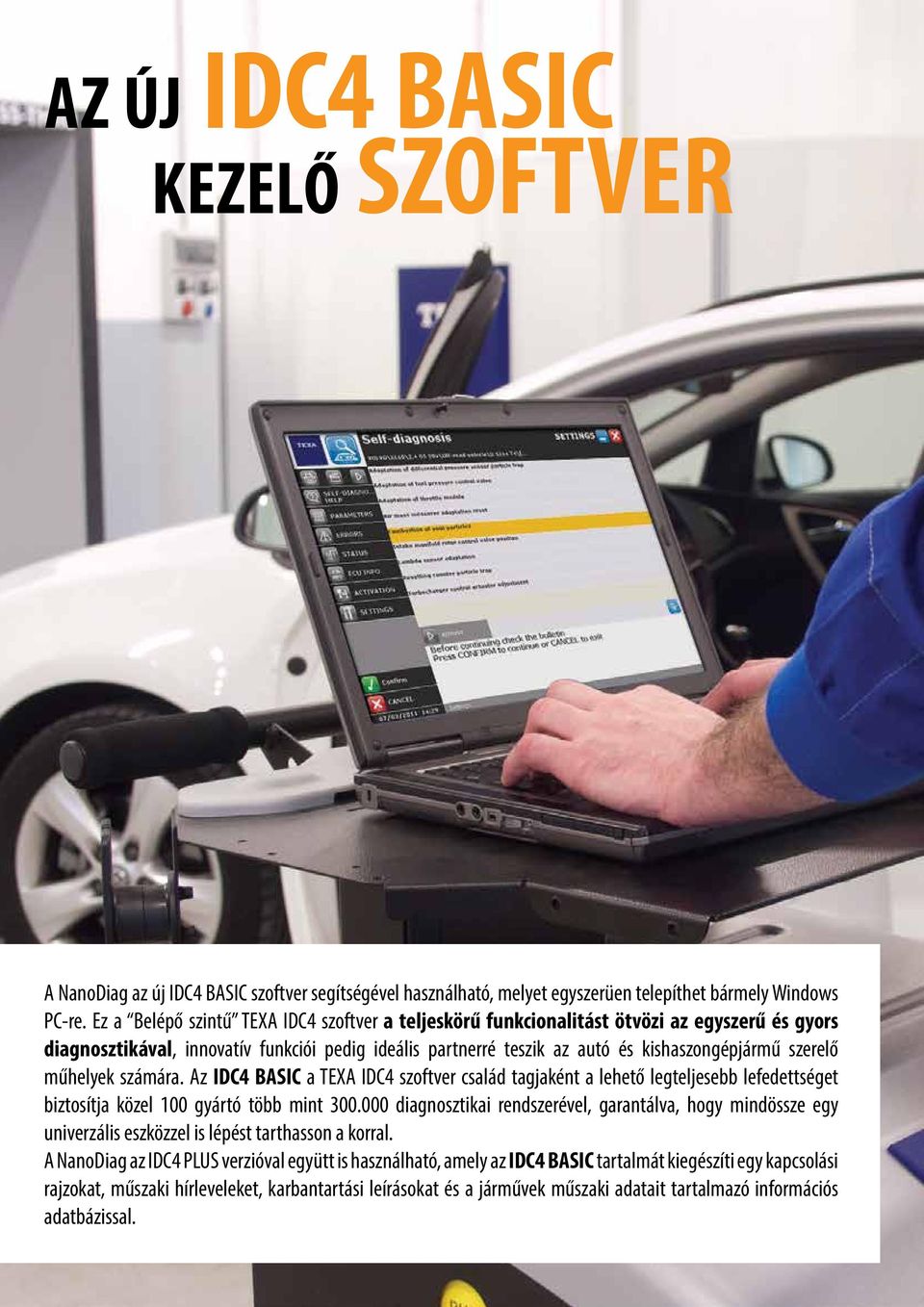

4 AZ ÚJ IDC4 BASIC KEZELŐ SZOFTVER A NanoDiag az új IDC4 BASIC szoftver segítségével használható, melyet egyszerüen telepíthet bármely Windows PC-re. Ez a Belépő szintű TEXA IDC4 szoftver a teljeskörű funkcionalitást ötvözi az egyszerű és gyors diagnosztikával, innovatív funkciói pedig ideális partnerré teszik az autó és kishaszongépjármű szerelő műhelyek számára. Az IDC4 BASIC a TEXA IDC4 szoftver család tagjaként a lehető legteljesebb lefedettséget biztosítja közel 100 gyártó több mint diagnosztikai rendszerével, garantálva, hogy mindössze egy univerzális eszközzel is lépést tarthasson a korral. A NanoDiag az IDC4 PLUS verzióval együtt is használható, amely az IDC4 BASIC tartalmát kiegészíti egy kapcsolási rajzokat, műszaki hírleveleket, karbantartási leírásokat és a járművek műszaki adatait tartalmazó információs adatbázissal.

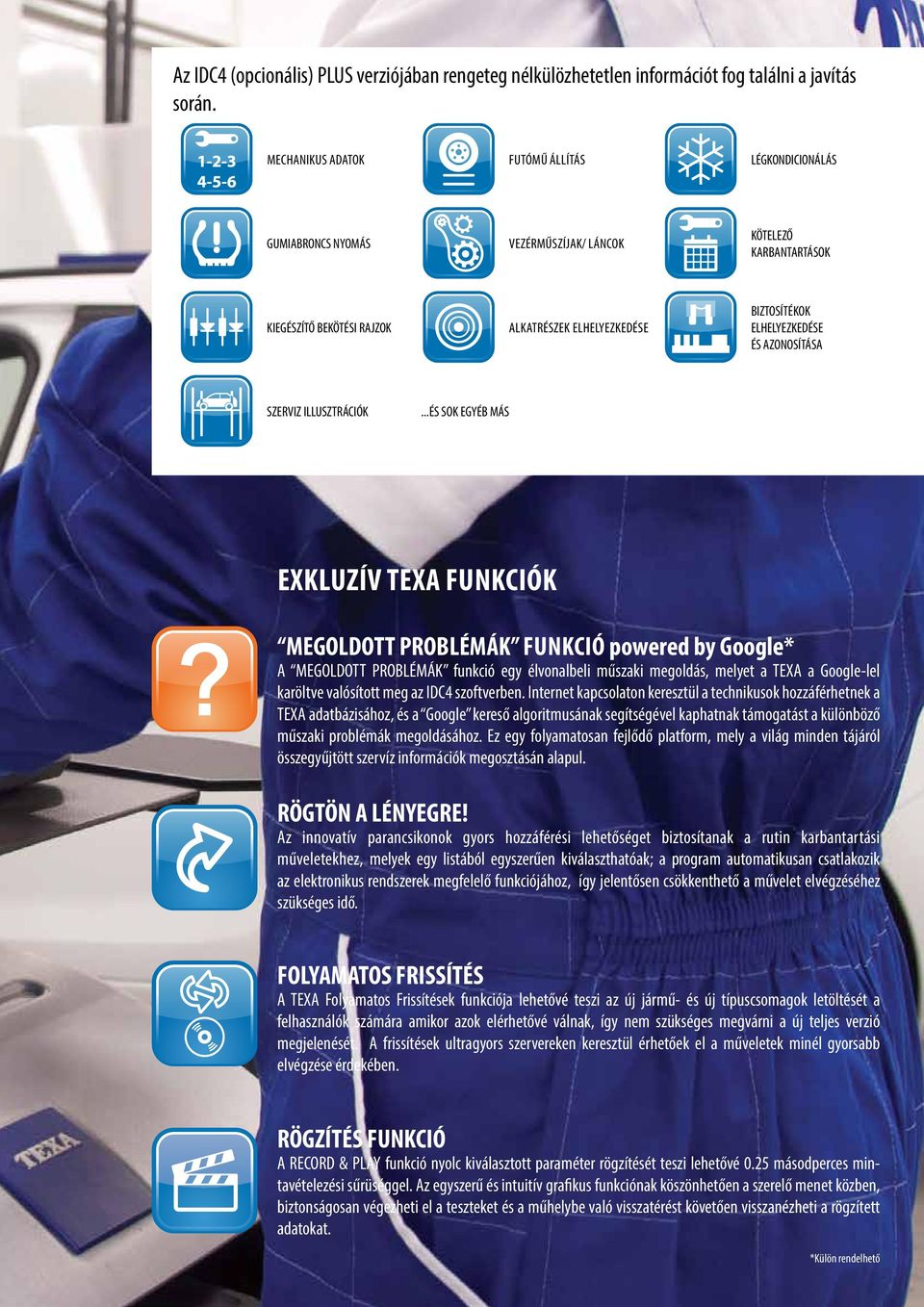

5 Az IDC4 (opcionális) PLUS verziójában rengeteg nélkülözhetetlen információt fog találni a javítás során. MECHANIKUS ADATOK FUTÓMŰ ÁLLÍTÁS LÉGKONDICIONÁLÁS GUMIABRONCS NYOMÁS Vezérműszíjak/ láncok KÖTELEZŐ KARBANTARTÁSOK KIEGÉSZÍTŐ BEKÖTÉSI RAJZOK ALKATRÉSZEK ELHELYEZKEDÉSE BIZTOSÍTÉKOK ELHELYEZKEDÉSE ÉS AZONOSÍTÁSA SZERVIZ ILLUSZTRÁCIÓK...ÉS SOK EGYÉB MÁS EXKLUZÍV TEXA FUNKCIÓK MEGOLDOTT PROBLÉMÁK funkció powered by Google* A MEGOLDOTT PROBLÉMÁK funkció egy élvonalbeli műszaki megoldás, melyet a TEXA a Google-lel karöltve valósított meg az IDC4 szoftverben. Internet kapcsolaton keresztül a technikusok hozzáférhetnek a TEXA adatbázisához, és a Google kereső algoritmusának segítségével kaphatnak támogatást a különböző műszaki problémák megoldásához. Ez egy folyamatosan fejlődő platform, mely a világ minden tájáról összegyűjtött szervíz információk megosztásán alapul. RÖGTÖN A LÉNYEGRE! Az innovatív parancsikonok gyors hozzáférési lehetőséget biztosítanak a rutin karbantartási műveletekhez, melyek egy listából egyszerűen kiválaszthatóak; a program automatikusan csatlakozik az elektronikus rendszerek megfelelő funkciójához, így jelentősen csökkenthető a művelet elvégzéséhez szükséges idő. FOLYAMATOS FRISSÍTÉS A TEXA Folyamatos Frissítések funkciója lehetővé teszi az új jármű- és új típuscsomagok letöltését a felhasználók számára amikor azok elérhetővé válnak, így nem szükséges megvárni a új teljes verzió megjelenését. A frissítések ultragyors szervereken keresztül érhetőek el a műveletek minél gyorsabb elvégzése érdekében. RÖGZÍTÉS FUNKCIÓ A RECORD & PLAY funkció nyolc kiválasztott paraméter rögzítését teszi lehetővé 0.25 másodperces mintavételezési sűrüséggel. Az egyszerű és intuitív grafikus funkciónak köszönhetően a szerelő menet közben, biztonságosan végezheti el a teszteket és a műhelybe való visszatérést követően visszanézheti a rögzített adatokat. *Külön rendelhető

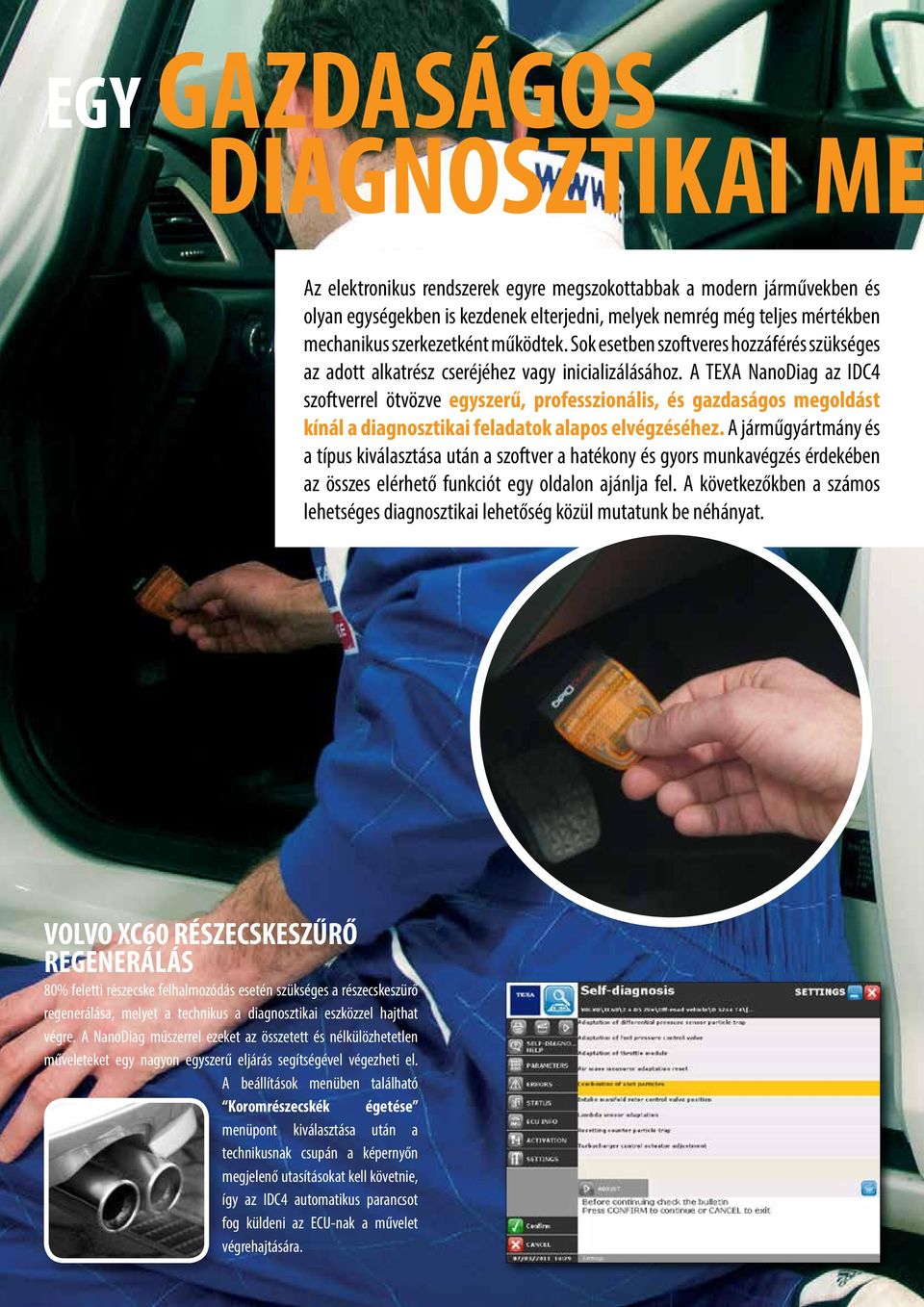

6 GAZDASÁGOS EGY DIAGNOSZTIKAI ME Az elektronikus rendszerek egyre megszokottabbak a modern járművekben és olyan egységekben is kezdenek elterjedni, melyek nemrég még teljes mértékben mechanikus szerkezetként működtek. Sok esetben szoftveres hozzáférés szükséges az adott alkatrész cseréjéhez vagy inicializálásához. A TEXA NanoDiag az IDC4 szoftverrel ötvözve egyszerű, professzionális, és gazdaságos megoldást kínál a diagnosztikai feladatok alapos elvégzéséhez. A járműgyártmány és a típus kiválasztása után a szoftver a hatékony és gyors munkavégzés érdekében az összes elérhető funkciót egy oldalon ajánlja fel. A következőkben a számos lehetséges diagnosztikai lehetőség közül mutatunk be néhányat. VOLVO XC60 RÉSZECSKESZŰRŐ REGENERÁLÁS 80% feletti részecske felhalmozódás esetén szükséges a részecskeszürő regenerálása, melyet a technikus a diagnosztikai eszközzel hajthat végre. A NanoDiag műszerrel ezeket az összetett és nélkülözhetetlen műveleteket egy nagyon egyszerű eljárás segítségével végezheti el. A beállítások menüben található Koromrészecskék égetése menüpont kiválasztása után a technikusnak csupán a képernyőn megjelenő utasításokat kell követnie, így az IDC4 automatikus parancsot fog küldeni az ECU-nak a művelet végrehajtására.

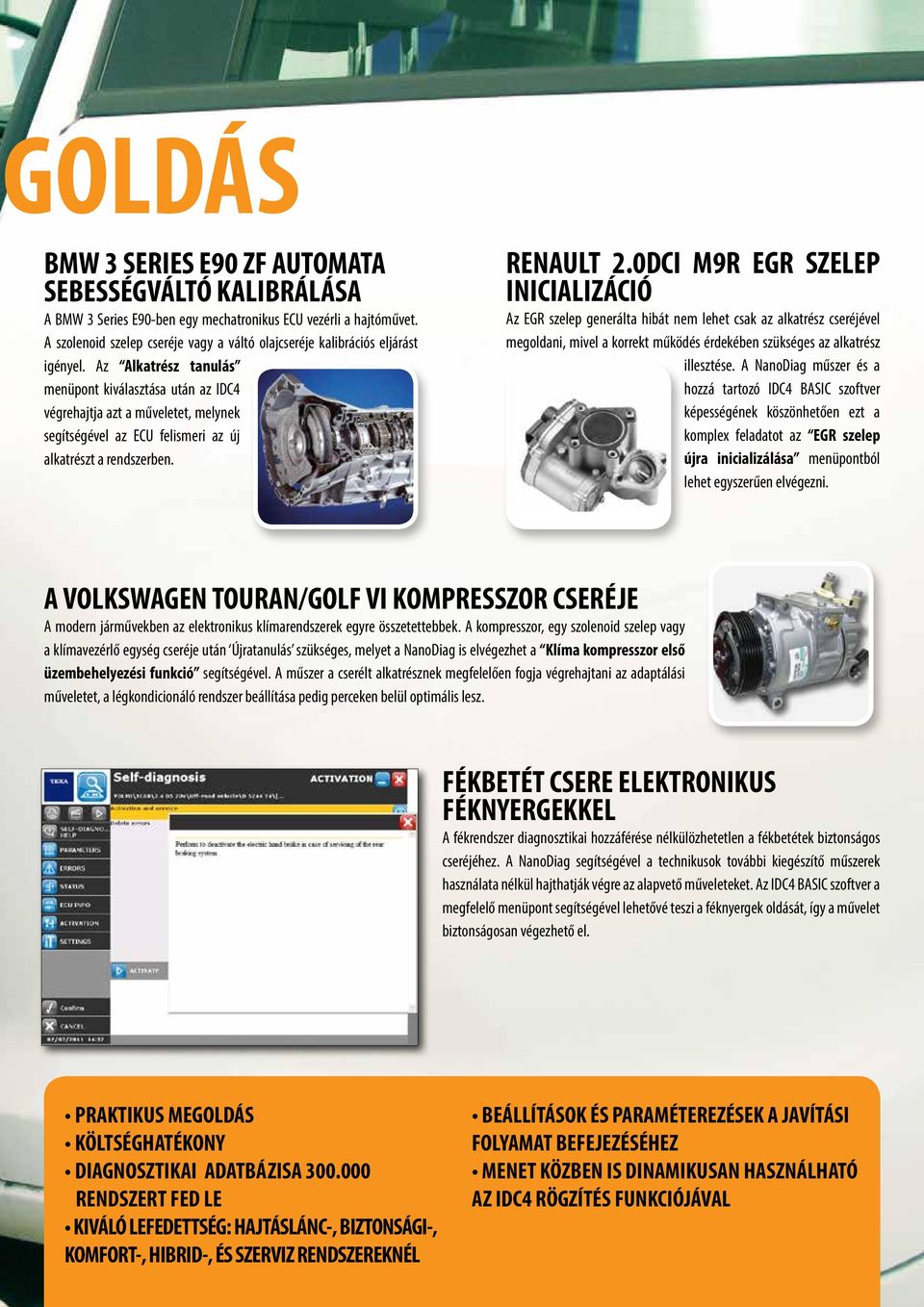

7 GOLDÁS BMW 3 SERIES E90 ZF AUTOMATA SEBESSÉGVÁLTÓ KALIBRÁLÁSA A BMW 3 Series E90-ben egy mechatronikus ECU vezérli a hajtóművet. A szolenoid szelep cseréje vagy a váltó olajcseréje kalibrációs eljárást igényel. Az Alkatrész tanulás menüpont kiválasztása után az IDC4 végrehajtja azt a műveletet, melynek segítségével az ECU felismeri az új alkatrészt a rendszerben. RENAULT 2.0DCI M9R EGR SZELEP INICIALIZÁCIÓ Az EGR szelep generálta hibát nem lehet csak az alkatrész cseréjével megoldani, mivel a korrekt működés érdekében szükséges az alkatrész illesztése. A NanoDiag műszer és a hozzá tartozó IDC4 BASIC szoftver képességének köszönhetően ezt a komplex feladatot az EGR szelep újra inicializálása menüpontból lehet egyszerűen elvégezni. A VOLKSWAGEN TOURAN/GOLF VI KOMPRESSZOR CSERÉJE A modern járművekben az elektronikus klímarendszerek egyre összetettebbek. A kompresszor, egy szolenoid szelep vagy a klímavezérlő egység cseréje után Újratanulás szükséges, melyet a NanoDiag is elvégezhet a Klíma kompresszor első üzembehelyezési funkció segítségével. A műszer a cserélt alkatrésznek megfelelően fogja végrehajtani az adaptálási műveletet, a légkondicionáló rendszer beállítása pedig perceken belül optimális lesz. FÉKBETÉT CSERE ELEKTRONIKUS FÉKNYERGEKKEL A fékrendszer diagnosztikai hozzáférése nélkülözhetetlen a fékbetétek biztonságos cseréjéhez. A NanoDiag segítségével a technikusok további kiegészítő műszerek használata nélkül hajthatják végre az alapvető műveleteket. Az IDC4 BASIC szoftver a megfelelő menüpont segítségével lehetővé teszi a féknyergek oldását, így a művelet biztonságosan végezhető el. PRAKTIKUS MEGOLDÁS KÖLTSÉGHATÉKONY DIAGNOSZTIKAI ADATBÁZISA RENDSZERT FED LE KIVÁLÓ LEFEDETTSÉG: HAJTÁSLÁNC-, BIZTONSÁGI-, KOMFORT-, HIBRID-, ÉS SZERVIZ RENDSZEREKNÉL BEÁLLÍTÁSOK ÉS PARAMÉTEREZÉSEK A JAVÍTÁSI FOLYAMAT BEFEJEZÉSÉHEZ MENET KÖZBEN IS DINAMIKUSAN HASZNÁLHATÓ AZ IDC4 RÖGZÍTÉS FUNKCIÓJÁVAL

8 MŰSZAKI TULAJDONSÁGOK Processzor: STM32F103G CORTEX 72MHz, FLASH 1024 Kbyte Memoória: SRAM 8 Mbit, NAND FLASH 256 Mbit Működési feszültség: 8 16 Volt Áramfogyasztás 12 V-nál: max. 0.2 A Vezeték nélküli kommunikáció: Bluetooth (30m) Érintkező adaptálás: 2 utas, 13 független helyzet Diagnosztikai csatlakozó: OBD ISO Üzemi hőmérséklet: 0 C C Tárolási hőmérséklet: -20 C C Üzemi páratartalom: 10% - 80% kondenzáció nélkül Méretek: 70 x 48 x 24 mm Súly: 32 g Diagnosztikai protokollok: Flash kódok (villogó kódok), K, L (60mA áram védelem) ISO9141-2, ISO14230 CAN ISO11898, ISO , SAE J1850 PWM, SAE J1850 VPW, EOBD (összes protokoll) ISO , ISO Előírások: ETSI EN , ETSI EN , CEI EN , 1999/5/EC EURÓPAI DIREKTÍVA A teljes TEXA termékkínálat megtekintéséhez keresse fel a következő odalt: A TEXA eszközök demonstráló videóihoz keresse fel a következő oldalt: Az IDC4 kompatibilitási információiért és a minimális rendszer követelményekért látogassa meg a következő oldalt: MINDEN TEXA TERMÉKRE 24 HÓNAPOS GARANCIA VONATKOZIK FIGYELMEZTETÉS A kiadványban szereplő védjegyek és a gyártók lógói kizárólag tájékoztató jellegűek, arra szolgálnak, hogy igazolják, hogy a TEXA termékek kompatibilisek a járműmodellekkel. A TEXA termékek és szoftverek folyamatos fejlesztése és frissítése ellenére, lehet, hogy nem tudja elvégezni a diagnosztikát minden modellen és minden elektronikai rendszeren amit ez a prospektus tartalmaz. Tehát a kiadványban szereplő autók, modellek és elektronikus rendszerek csupán tájékoztató jellegűek, így a TEXA azt javasolja, mindig ellenőrizze a gépjármű lefedettség listát, mielőtt terméket vagy szoftvert vásárol. A kiadványban szereplő képek és az autók rajzai kizárólag azt a célt szolgálják, hogy könnyebben lehessen azonosítani azokat a gépjármű kategóriákat (személyautó, teherautó, motorkerékpár stb.) amelyeket a Texa termékek és szoftverek kezelnek. A kiadványban leírt adatok, leírások és illusztrációk változhatnak. TEXA S.p.A. fenntartja magának a jogot, hogy változtatásokat hajtson végre termékein előzetes bejelentés nélkül. TEXA S.p.A. Via 1 Maggio, Monastier di Treviso Treviso - ITALY Tel Fax info@texa.it A Bluetooth márka a Bluetooth SIG, Inc., U.S.A. tulajdona, ezt a TEXA az S.p.A. licensz alapján használja. Copyright TEXA S.p.A. cod Február Ungherese V.1.0 MADE IN EUROPE
