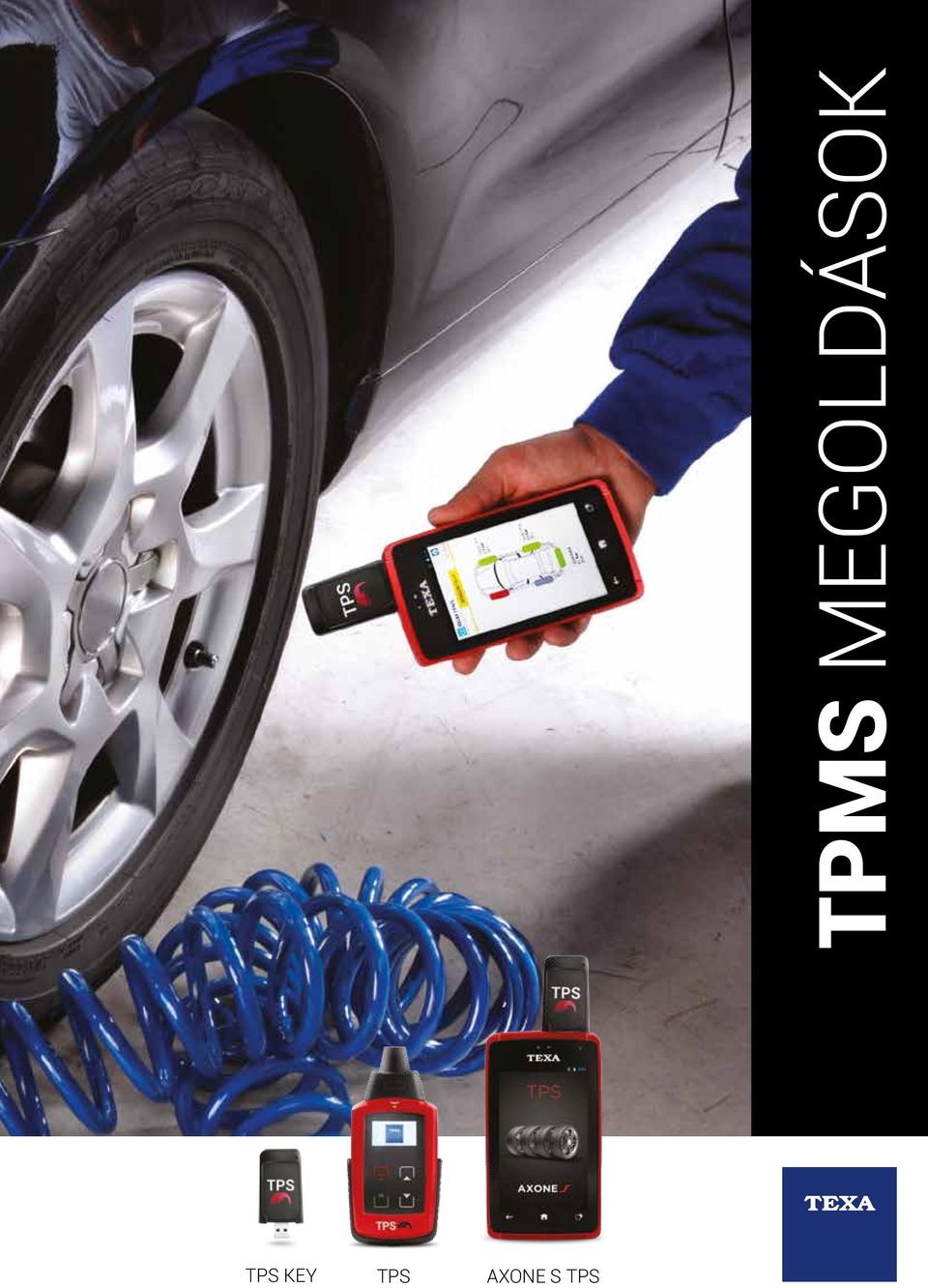

TPMS MEGOLDÁSOK TPS KEY TPS AXONE S TPS

Átírás

1 TPMS MEGOLDÁSOK TPS KEY TPS AXONE S TPS

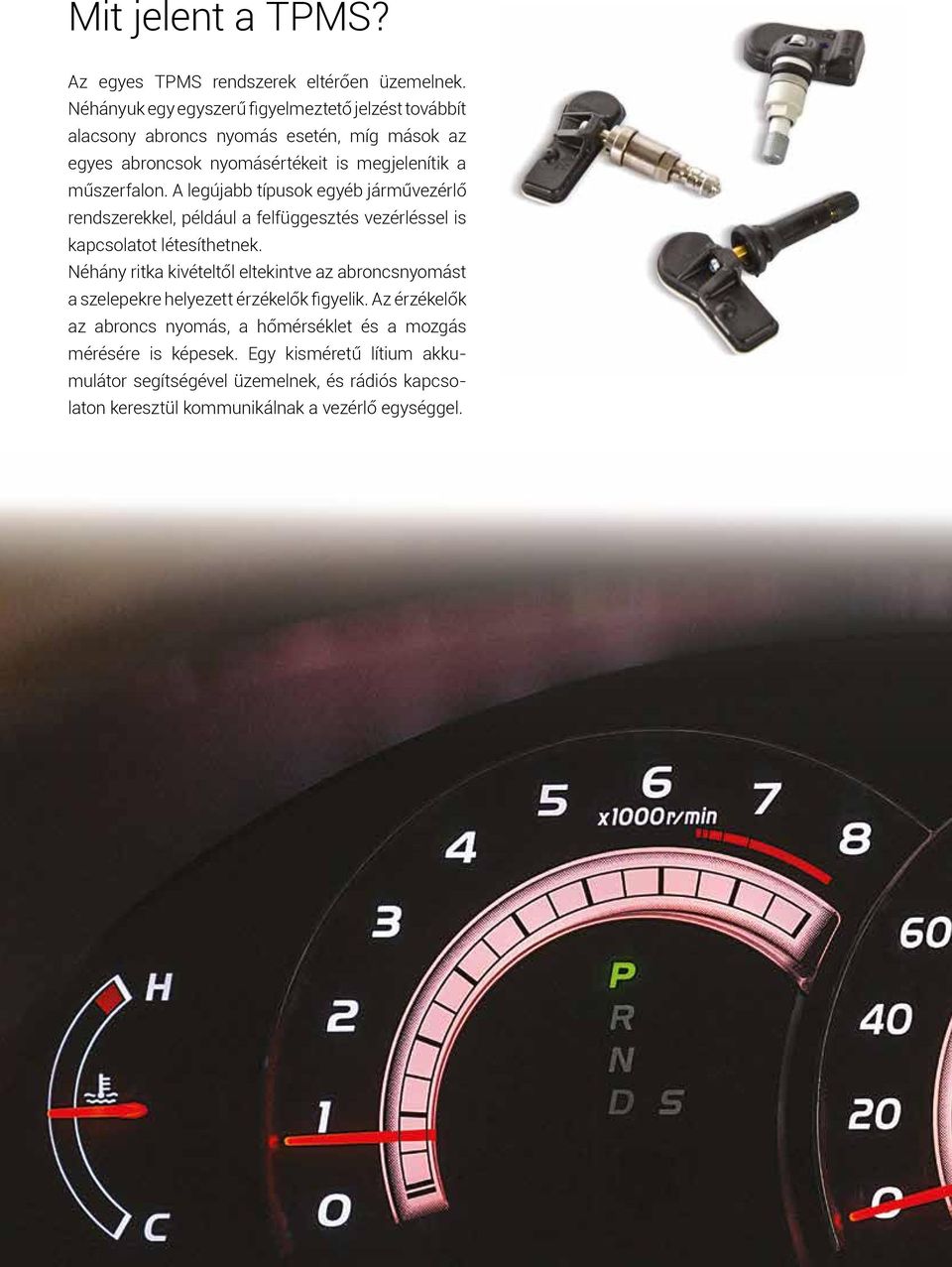

2 Mit jelent a TPMS? Az egyes TPMS rendszerek eltérően üzemelnek. Néhányuk egy egyszerű figyelmeztető jelzést továbbít alacsony abroncs nyomás esetén, míg mások az egyes abroncsok nyomásértékeit is megjelenítik a műszerfalon. A legújabb típusok egyéb járművezérlő rendszerekkel, például a felfüggesztés vezérléssel is kapcsolatot létesíthetnek. Néhány ritka kivételtől eltekintve az abroncsnyomást a szelepekre helyezett érzékelők figyelik. Az érzékelők az abroncs nyomás, a hőmérséklet és a mozgás mérésére is képesek. Egy kisméretű lítium akkumulátor segítségével üzemelnek, és rádiós kapcsolaton keresztül kommunikálnak a vezérlő egységgel. 2

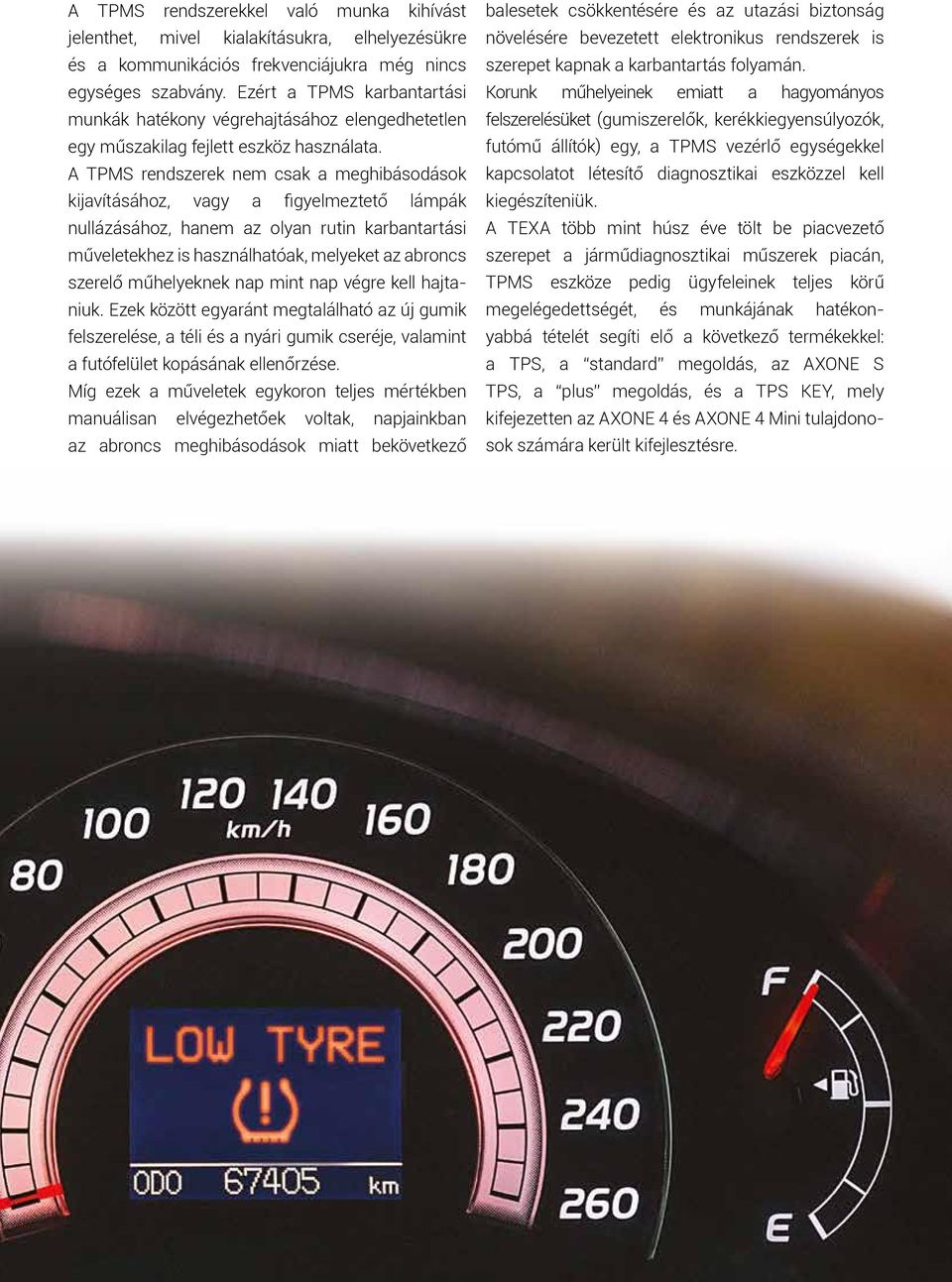

3 A TPMS rendszerekkel való munka kihívást jelenthet, mivel kialakításukra, elhelyezésükre és a kommunikációs frekvenciájukra még nincs egységes szabvány. Ezért a TPMS karbantartási munkák hatékony végrehajtásához elengedhetetlen egy műszakilag fejlett eszköz használata. A TPMS rendszerek nem csak a meghibásodások kijavításához, vagy a figyelmeztető lámpák nullázásához, hanem az olyan rutin karbantartási műveletekhez is használhatóak, melyeket az abroncs szerelő műhelyeknek nap mint nap végre kell hajtaniuk. Ezek között egyaránt megtalálható az új gumik felszerelése, a téli és a nyári gumik cseréje, valamint a futófelület kopásának ellenőrzése. Míg ezek a műveletek egykoron teljes mértékben manuálisan elvégezhetőek voltak, napjainkban az abroncs meghibásodások miatt bekövetkező balesetek csökkentésére és az utazási biztonság növelésére bevezetett elektronikus rendszerek is szerepet kapnak a karbantartás folyamán. Korunk műhelyeinek emiatt a hagyományos felszerelésüket (gumiszerelők, kerékkiegyensúlyozók, futómű állítók) egy, a TPMS vezérlő egységekkel kapcsolatot létesítő diagnosztikai eszközzel kell kiegészíteniük. A TEXA több mint húsz éve tölt be piacvezető szerepet a járműdiagnosztikai műszerek piacán, TPMS eszköze pedig ügyfeleinek teljes körű megelégedettségét, és munkájának hatékonyabbá tételét segíti elő a következő termékekkel: a TPS, a standard megoldás, az AXONE S TPS, a plus megoldás, és a TPS KEY, mely kifejezetten az AXONE 4 és AXONE 4 Mini tulajdonosok számára került kifejlesztésre. 3

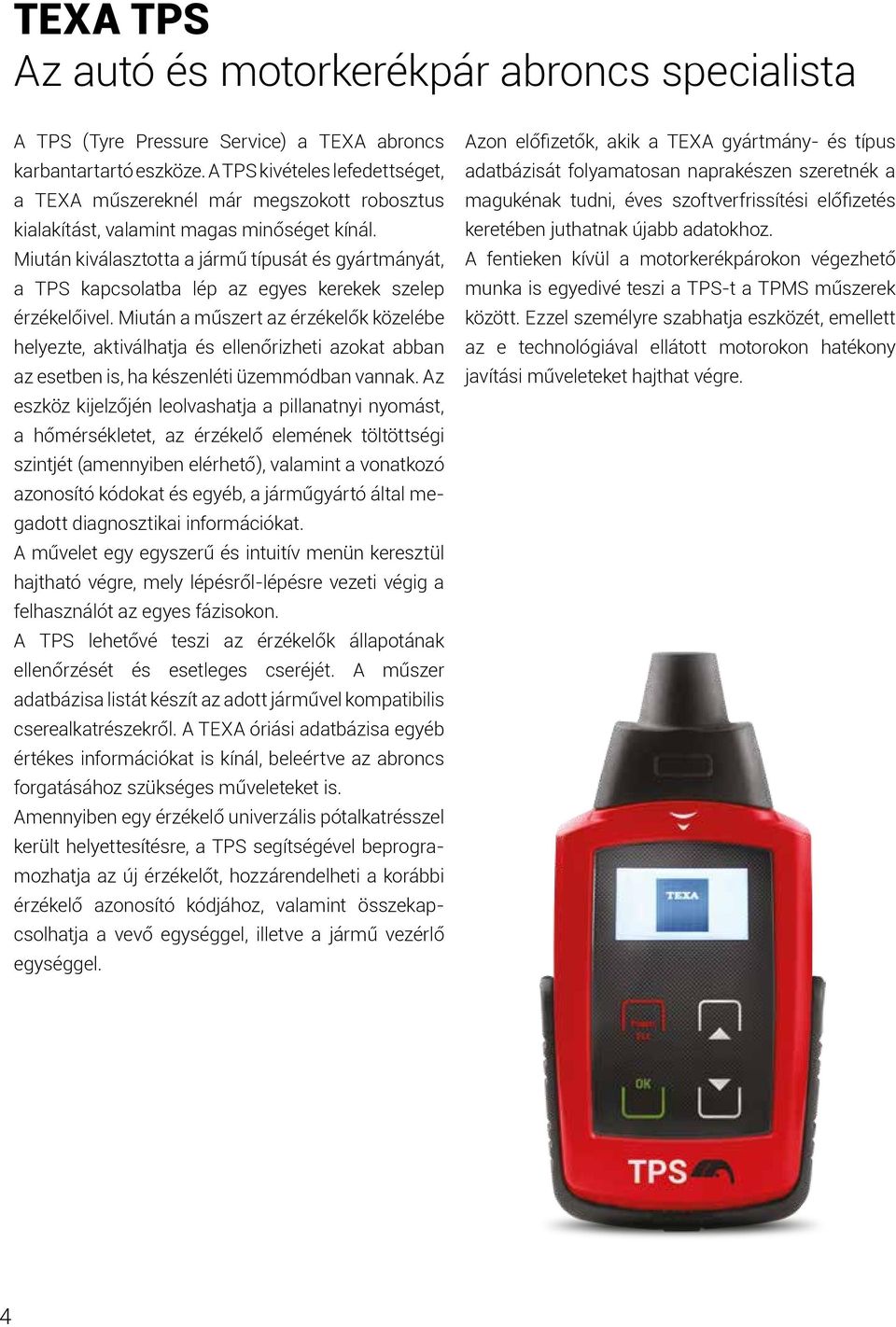

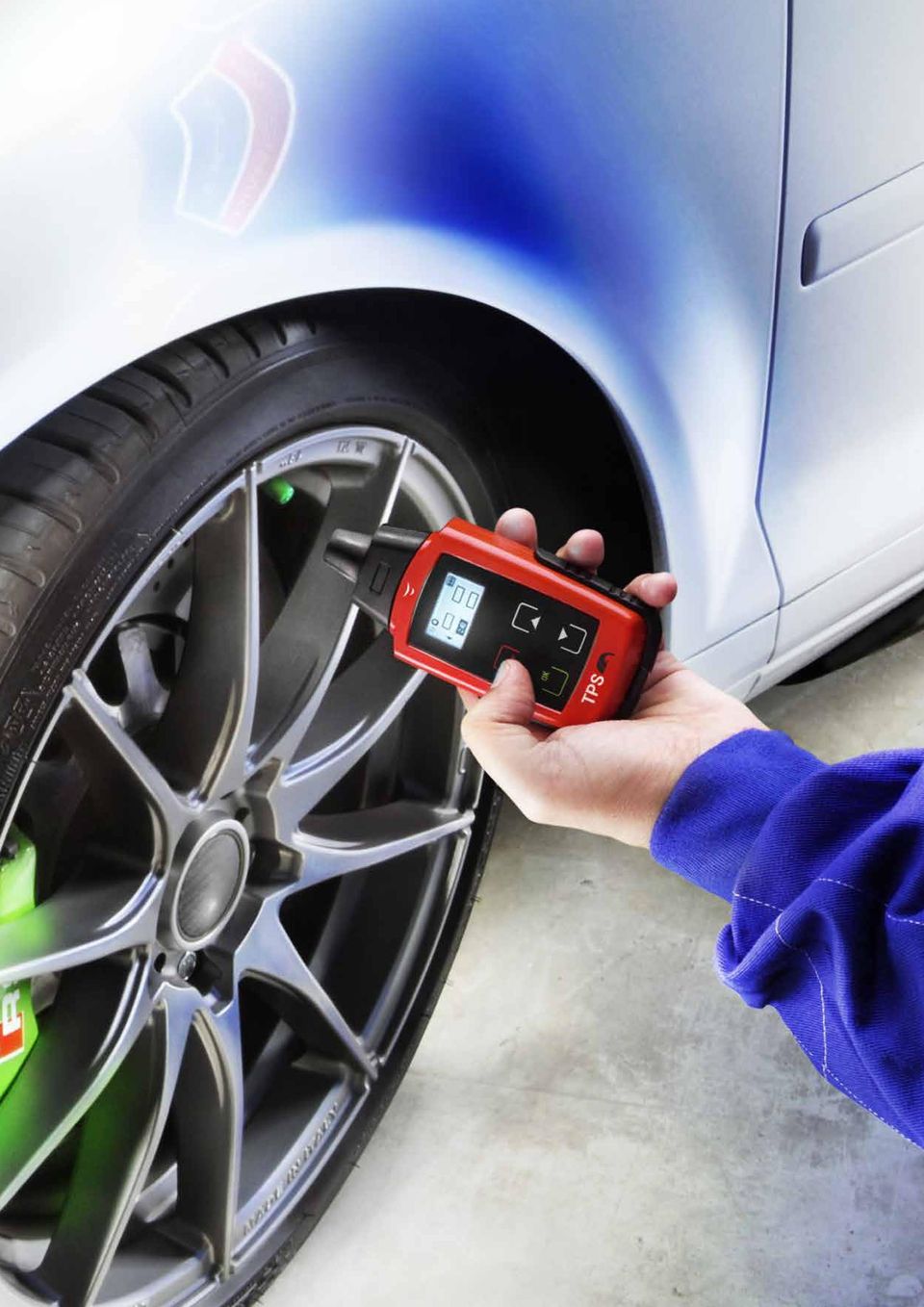

4 TEXA TPS Az autó és motorkerékpár abroncs specialista A TPS (Tyre Pressure Service) a TEXA abroncs karbantartartó eszköze. A TPS kivételes lefedettséget, a TEXA műszereknél már megszokott robosztus kialakítást, valamint magas minőséget kínál. Miután kiválasztotta a jármű típusát és gyártmányát, a TPS kapcsolatba lép az egyes kerekek szelep érzékelőivel. Miután a műszert az érzékelők közelébe helyezte, aktiválhatja és ellenőrizheti azokat abban az esetben is, ha készenléti üzemmódban vannak. Az eszköz kijelzőjén leolvashatja a pillanatnyi nyomást, a hőmérsékletet, az érzékelő elemének töltöttségi szintjét (amennyiben elérhető), valamint a vonatkozó azonosító kódokat és egyéb, a járműgyártó által megadott diagnosztikai információkat. A művelet egy egyszerű és intuitív menün keresztül hajtható végre, mely lépésről-lépésre vezeti végig a felhasználót az egyes fázisokon. A TPS lehetővé teszi az érzékelők állapotának ellenőrzését és esetleges cseréjét. A műszer adatbázisa listát készít az adott járművel kompatibilis cserealkatrészekről. A TEXA óriási adatbázisa egyéb értékes információkat is kínál, beleértve az abroncs forgatásához szükséges műveleteket is. Amennyiben egy érzékelő univerzális pótalkatrésszel került helyettesítésre, a TPS segítségével beprogramozhatja az új érzékelőt, hozzárendelheti a korábbi érzékelő azonosító kódjához, valamint összekapcsolhatja a vevő egységgel, illetve a jármű vezérlő egységgel. Azon előfizetők, akik a TEXA gyártmány- és típus adatbázisát folyamatosan naprakészen szeretnék a magukénak tudni, éves szoftverfrissítési előfizetés keretében juthatnak újabb adatokhoz. A fentieken kívül a motorkerékpárokon végezhető munka is egyedivé teszi a TPS-t a TPMS műszerek között. Ezzel személyre szabhatja eszközét, emellett az e technológiával ellátott motorokon hatékony javítási műveleteket hajthat végre. 4

5 5

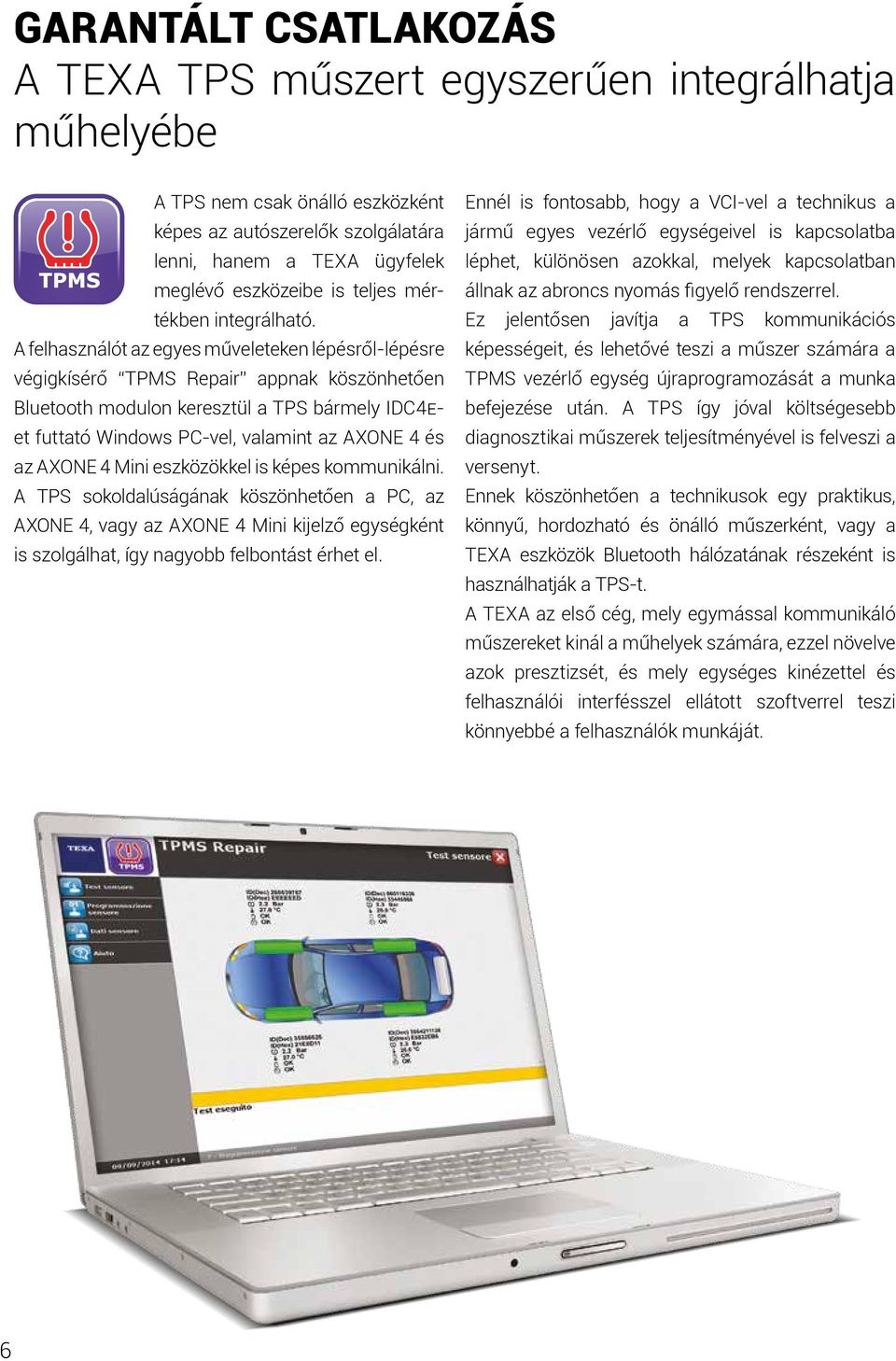

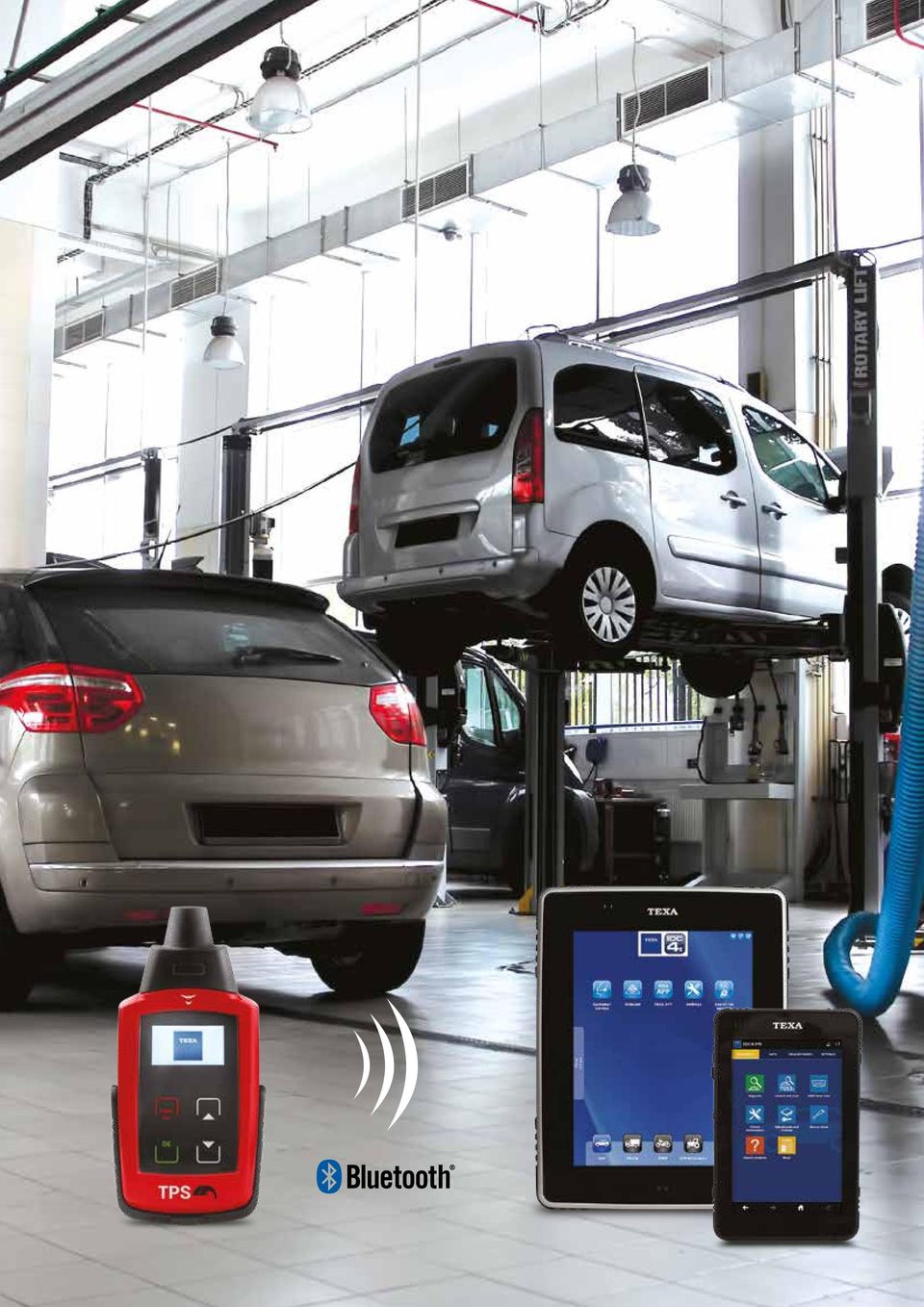

6 GARANTÁLT CSATLAKOZÁS A TEXA TPS műszert egyszerűen integrálhatja műhelyébe A TPS nem csak önálló eszközként képes az autószerelők szolgálatára lenni, hanem a TEXA ügyfelek meglévő eszközeibe is teljes mértékben integrálható. A felhasználót az egyes műveleteken lépésről-lépésre végigkísérő TPMS Repair appnak köszönhetően Bluetooth modulon keresztül a TPS bármely IDC4Eet futtató Windows PC-vel, valamint az AXONE 4 és az AXONE 4 Mini eszközökkel is képes kommunikálni. A TPS sokoldalúságának köszönhetően a PC, az AXONE 4, vagy az AXONE 4 Mini kijelző egységként is szolgálhat, így nagyobb felbontást érhet el. Ennél is fontosabb, hogy a VCI-vel a technikus a jármű egyes vezérlő egységeivel is kapcsolatba léphet, különösen azokkal, melyek kapcsolatban állnak az abroncs nyomás figyelő rendszerrel. Ez jelentősen javítja a TPS kommunikációs képességeit, és lehetővé teszi a műszer számára a TPMS vezérlő egység újraprogramozását a munka befejezése után. A TPS így jóval költségesebb diagnosztikai műszerek teljesítményével is felveszi a versenyt. Ennek köszönhetően a technikusok egy praktikus, könnyű, hordozható és önálló műszerként, vagy a TEXA eszközök Bluetooth hálózatának részeként is használhatják a TPS-t. A TEXA az első cég, mely egymással kommunikáló műszereket kinál a műhelyek számára, ezzel növelve azok presztizsét, és mely egységes kinézettel és felhasználói interfésszel ellátott szoftverrel teszi könnyebbé a felhasználók munkáját. 6

7 7

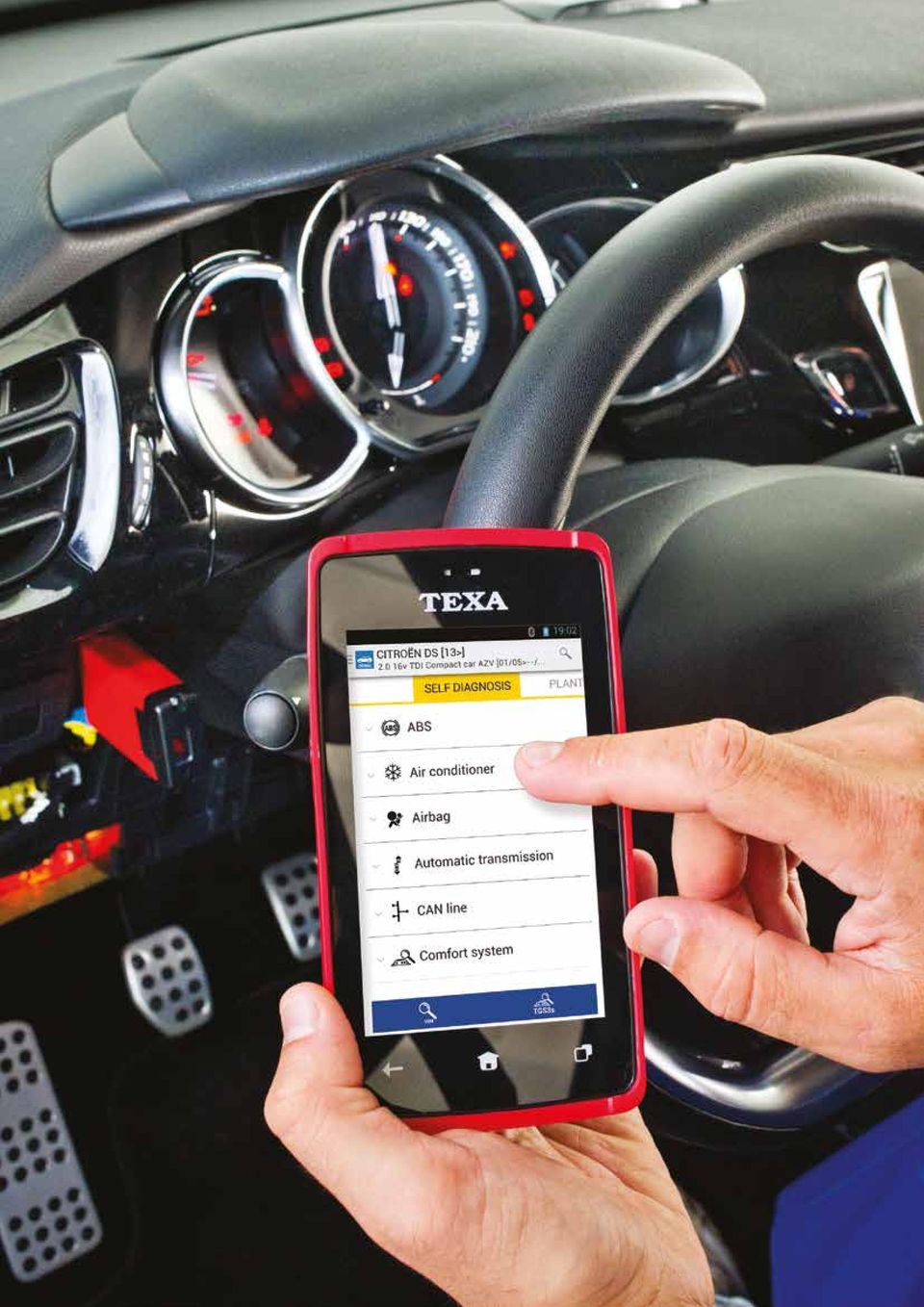

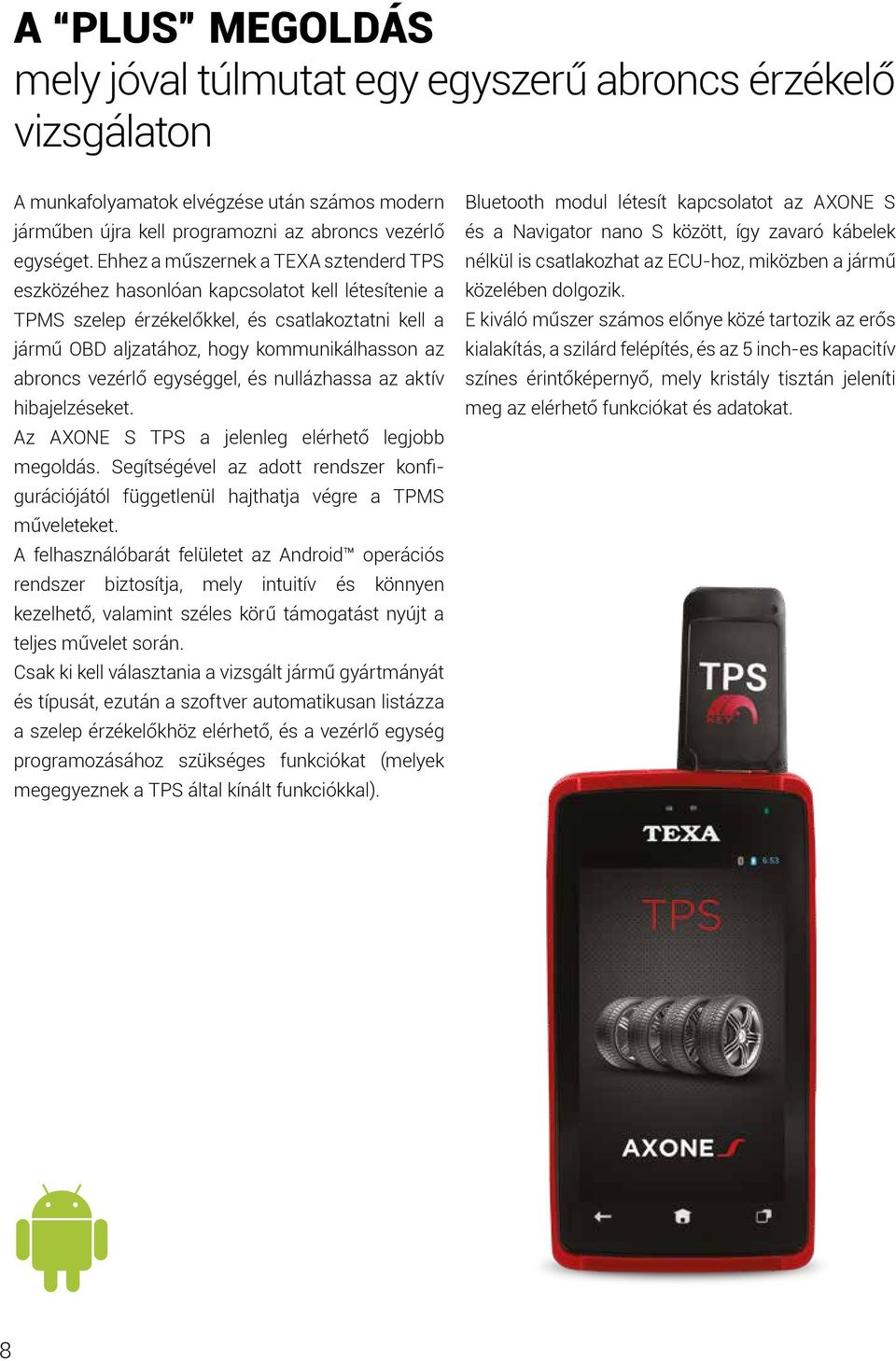

8 A PLUS MEGOLDÁS mely jóval túlmutat egy egyszerű abroncs érzékelő vizsgálaton A munkafolyamatok elvégzése után számos modern járműben újra kell programozni az abroncs vezérlő egységet. Ehhez a műszernek a TEXA sztenderd TPS eszközéhez hasonlóan kapcsolatot kell létesítenie a TPMS szelep érzékelőkkel, és csatlakoztatni kell a jármű OBD aljzatához, hogy kommunikálhasson az abroncs vezérlő egységgel, és nullázhassa az aktív hibajelzéseket. Az AXONE S TPS a jelenleg elérhető legjobb megoldás. Segítségével az adott rendszer konfigurációjától függetlenül hajthatja végre a TPMS műveleteket. A felhasználóbarát felületet az Android operációs rendszer biztosítja, mely intuitív és könnyen kezelhető, valamint széles körű támogatást nyújt a teljes művelet során. Csak ki kell választania a vizsgált jármű gyártmányát és típusát, ezután a szoftver automatikusan listázza a szelep érzékelőkhöz elérhető, és a vezérlő egység programozásához szükséges funkciókat (melyek megegyeznek a TPS által kínált funkciókkal). Bluetooth modul létesít kapcsolatot az AXONE S és a Navigator nano S között, így zavaró kábelek nélkül is csatlakozhat az ECU-hoz, miközben a jármű közelében dolgozik. E kiváló műszer számos előnye közé tartozik az erős kialakítás, a szilárd felépítés, és az 5 inch-es kapacitív színes érintőképernyő, mely kristály tisztán jeleníti meg az elérhető funkciókat és adatokat. 8

9 9

10 AXONE S TPS egy újabb többcélú műszer A TPMS gyártmány és típus adatbázisa mellett az AXONE S funkciói is bővíthetőek, ezzel műszerét a felmerülő igények szerint alakíthatja. Egészen mostanáig nem létezett olyan diagnosztikai megoldás, mely kifejezetten az abroncs specialisták számára nyújtott volna segítséget. E szakemberek korábban univerzális diagnosztikai eszközöket voltak kénytelenek vásárolni. Ezek a kifinomult műszerek azonban komoly anyagi ráfordítással szerezhetőek csak be, és az abroncs specialisták túlnyomó többsége e készülékek funkcióinak nagy részét nem veszi igénybe a munkája során. Az AXONE S találékony, többcélú megoldása ezt a piaci rést célozza meg. Kivételesen kedvező árának köszönhetően az AXONE S tökéletes megoldást jelent az abroncs specialisták számára, akik végre a céljaiknak pontosan megfelelő és megfizethető műszert vásárolhatnak. Ezen kívül egy alacsony összeg fejében letöltheti a FAST-FIT segédprogramot is, mellyel kiegészítő funkciók egész sorához férhet hozzá. A FAST-FIT program lehetővé teszi az a munkát a következőkön: KLÍMA/FŰTÉS FÉKEK/KÉZIFÉK MOTOR (beleértve az EOBD diagnosztikát) SZERVIZ NULLÁZÁS AKKUMULÁTOR/INDÍTÓMOTOR MŰSZEREK FÉNYSZÓRÓK/HÁTSÓ LÁMPÁK/ JELZŐLÁMPÁK KORMÁNYZÁS ÉS KORMÁNYOSZLOP UTAZÁSI MAGASSÁG/FELFÜGGESZTÉS Amennyiben ezután telepíti a diagnosztikai kiegészítést, az AXONE S egy teljes körű diagnosztikai műszerré válik, mellyel a TEXA kivételes gyártmány és típus lefedettségének köszönhetően hatékonyan dolgozhat az összes jármű-elektronikai rendszeren. 10

11 11

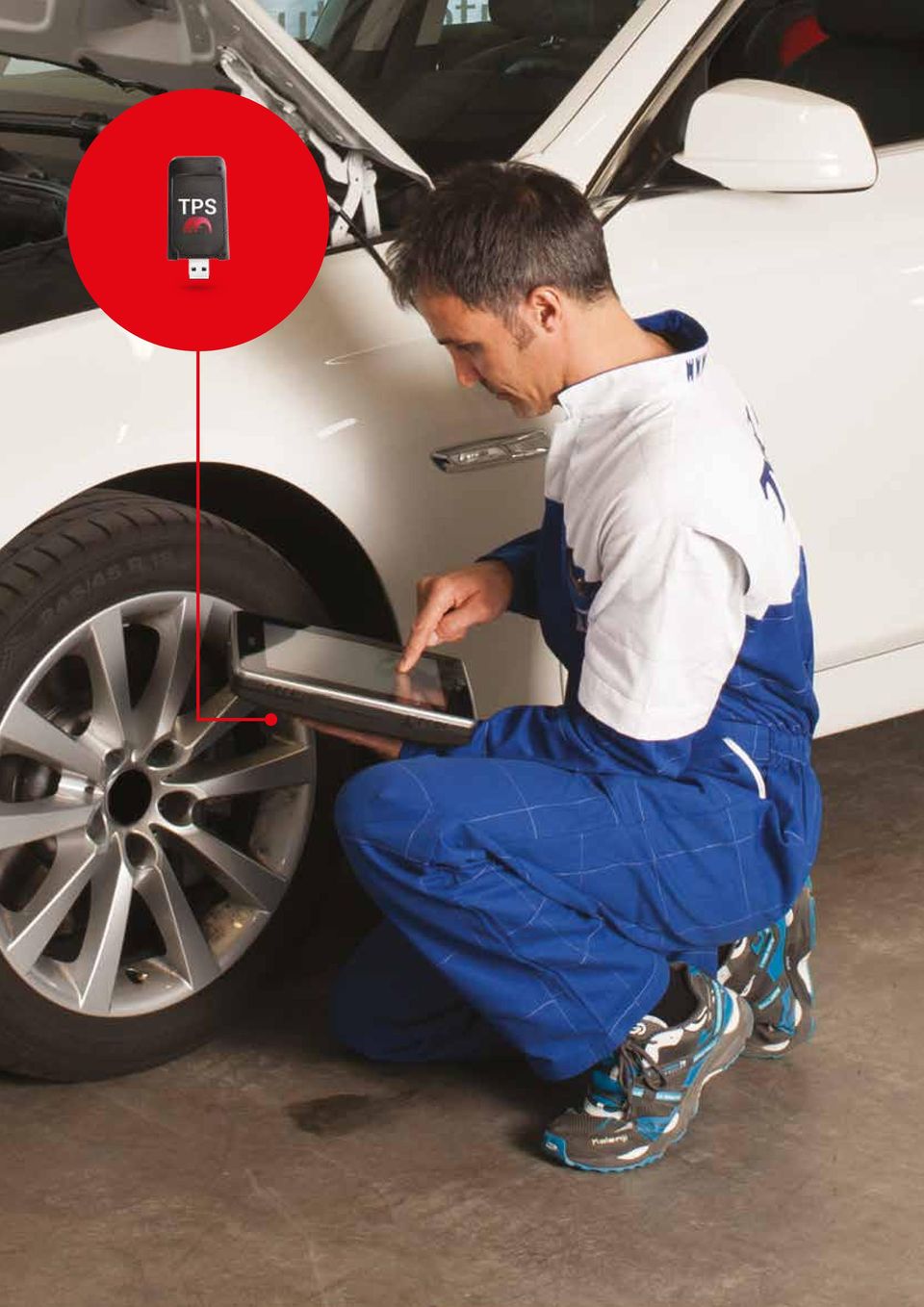

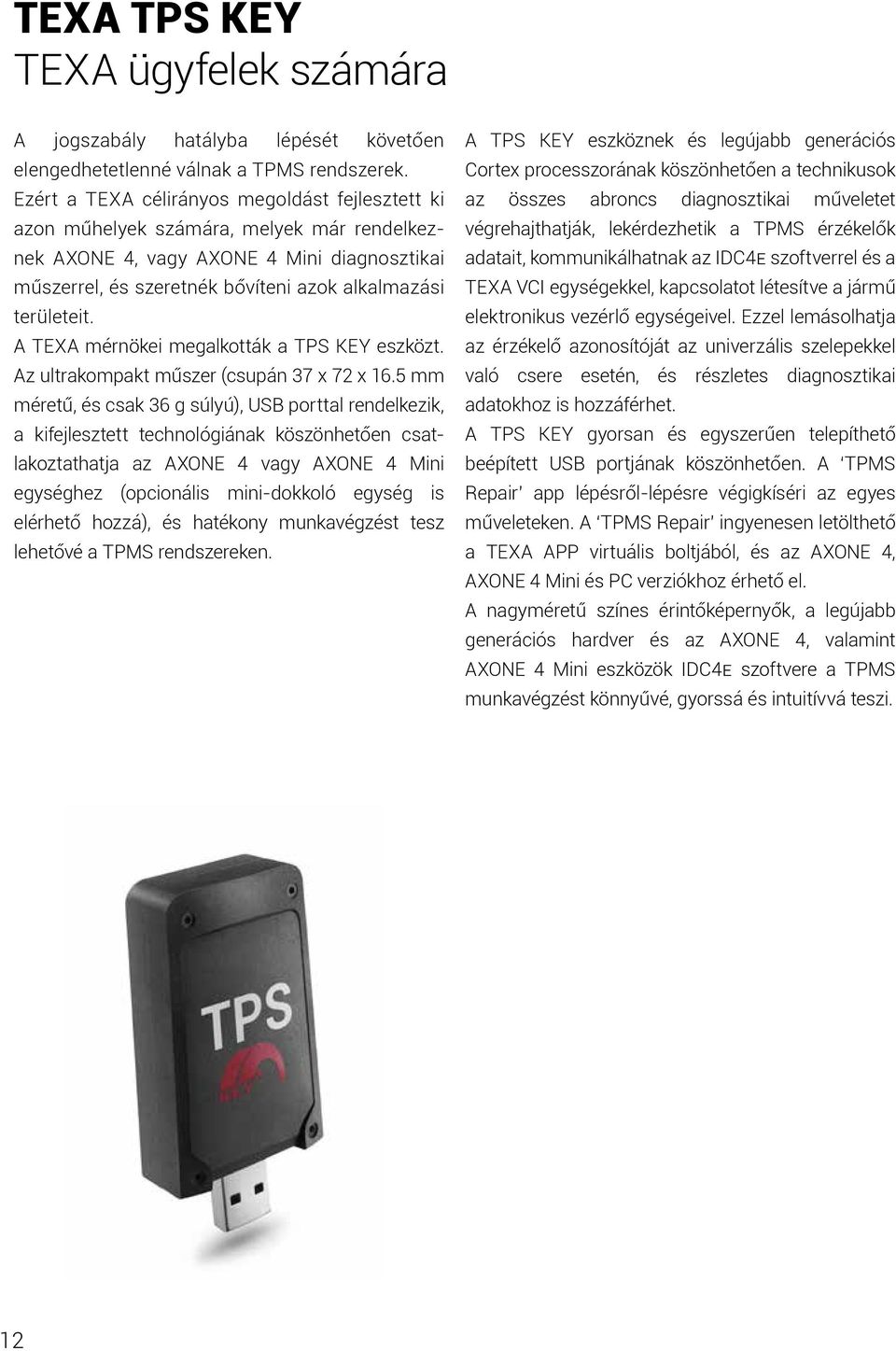

12 TEXA TPS KEY TEXA ügyfelek számára A jogszabály hatályba lépését követően elengedhetetlenné válnak a TPMS rendszerek. Ezért a TEXA célirányos megoldást fejlesztett ki azon műhelyek számára, melyek már rendelkeznek AXONE 4, vagy AXONE 4 Mini diagnosztikai műszerrel, és szeretnék bővíteni azok alkalmazási területeit. A TEXA mérnökei megalkották a TPS KEY eszközt. Az ultrakompakt műszer (csupán 37 x 72 x 16.5 mm méretű, és csak 36 g súlyú), USB porttal rendelkezik, a kifejlesztett technológiának köszönhetően csatlakoztathatja az AXONE 4 vagy AXONE 4 Mini egységhez (opcionális mini-dokkoló egység is elérhető hozzá), és hatékony munkavégzést tesz lehetővé a TPMS rendszereken. A TPS KEY eszköznek és legújabb generációs Cortex processzorának köszönhetően a technikusok az összes abroncs diagnosztikai műveletet végrehajthatják, lekérdezhetik a TPMS érzékelők adatait, kommunikálhatnak az IDC4E szoftverrel és a TEXA VCI egységekkel, kapcsolatot létesítve a jármű elektronikus vezérlő egységeivel. Ezzel lemásolhatja az érzékelő azonosítóját az univerzális szelepekkel való csere esetén, és részletes diagnosztikai adatokhoz is hozzáférhet. A TPS KEY gyorsan és egyszerűen telepíthető beépített USB portjának köszönhetően. A TPMS Repair app lépésről-lépésre végigkíséri az egyes műveleteken. A TPMS Repair ingyenesen letölthető a TEXA APP virtuális boltjából, és az AXONE 4, AXONE 4 Mini és PC verziókhoz érhető el. A nagyméretű színes érintőképernyők, a legújabb generációs hardver és az AXONE 4, valamint AXONE 4 Mini eszközök IDC4E szoftvere a TPMS munkavégzést könnyűvé, gyorssá és intuitívvá teszi. 12

13 13

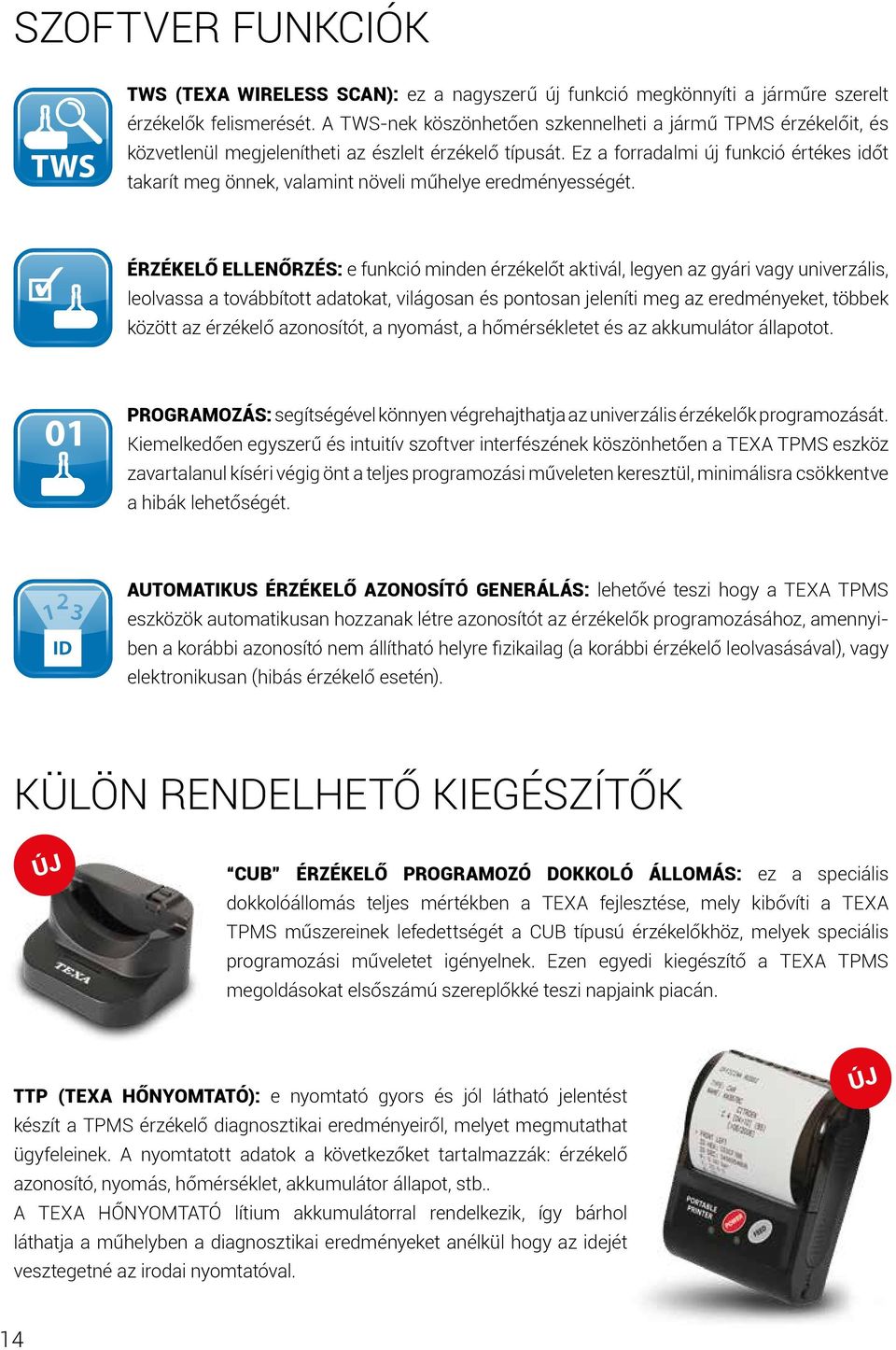

14 SZOFTVER FUNKCIÓK TWS (TEXA WIRELESS SCAN): ez a nagyszerű új funkció megkönnyíti a járműre szerelt érzékelők felismerését. A TWS-nek köszönhetően szkennelheti a jármű TPMS érzékelőit, és közvetlenül megjelenítheti az észlelt érzékelő típusát. Ez a forradalmi új funkció értékes időt takarít meg önnek, valamint növeli műhelye eredményességét. ÉRZÉKELŐ ELLENŐRZÉS: e funkció minden érzékelőt aktivál, legyen az gyári vagy univerzális, leolvassa a továbbított adatokat, világosan és pontosan jeleníti meg az eredményeket, többek között az érzékelő azonosítót, a nyomást, a hőmérsékletet és az akkumulátor állapotot. PROGRAMOZÁS: segítségével könnyen végrehajthatja az univerzális érzékelők programozását. Kiemelkedően egyszerű és intuitív szoftver interfészének köszönhetően a TEXA TPMS eszköz zavartalanul kíséri végig önt a teljes programozási műveleten keresztül, minimálisra csökkentve a hibák lehetőségét. AUTOMATIKUS ÉRZÉKELŐ AZONOSÍTÓ GENERÁLÁS: lehetővé teszi hogy a TEXA TPMS eszközök automatikusan hozzanak létre azonosítót az érzékelők programozásához, amennyiben a korábbi azonosító nem állítható helyre fizikailag (a korábbi érzékelő leolvasásával), vagy elektronikusan (hibás érzékelő esetén). KÜLÖN RENDELHETŐ KIEGÉSZÍTŐK ÚJ CUB ÉRZÉKELŐ PROGRAMOZÓ DOKKOLÓ ÁLLOMÁS: ez a speciális dokkolóállomás teljes mértékben a TEXA fejlesztése, mely kibővíti a TEXA TPMS műszereinek lefedettségét a CUB típusú érzékelőkhöz, melyek speciális programozási műveletet igényelnek. Ezen egyedi kiegészítő a TEXA TPMS megoldásokat elsőszámú szereplőkké teszi napjaink piacán. TTP (TEXA HŐNYOMTATÓ): e nyomtató gyors és jól látható jelentést készít a TPMS érzékelő diagnosztikai eredményeiről, melyet megmutathat ügyfeleinek. A nyomtatott adatok a következőket tartalmazzák: érzékelő azonosító, nyomás, hőmérséklet, akkumulátor állapot, stb.. A TEXA HŐNYOMTATÓ lítium akkumulátorral rendelkezik, így bárhol láthatja a műhelyben a diagnosztikai eredményeket anélkül hogy az idejét vesztegetné az irodai nyomtatóval. ÚJ 14

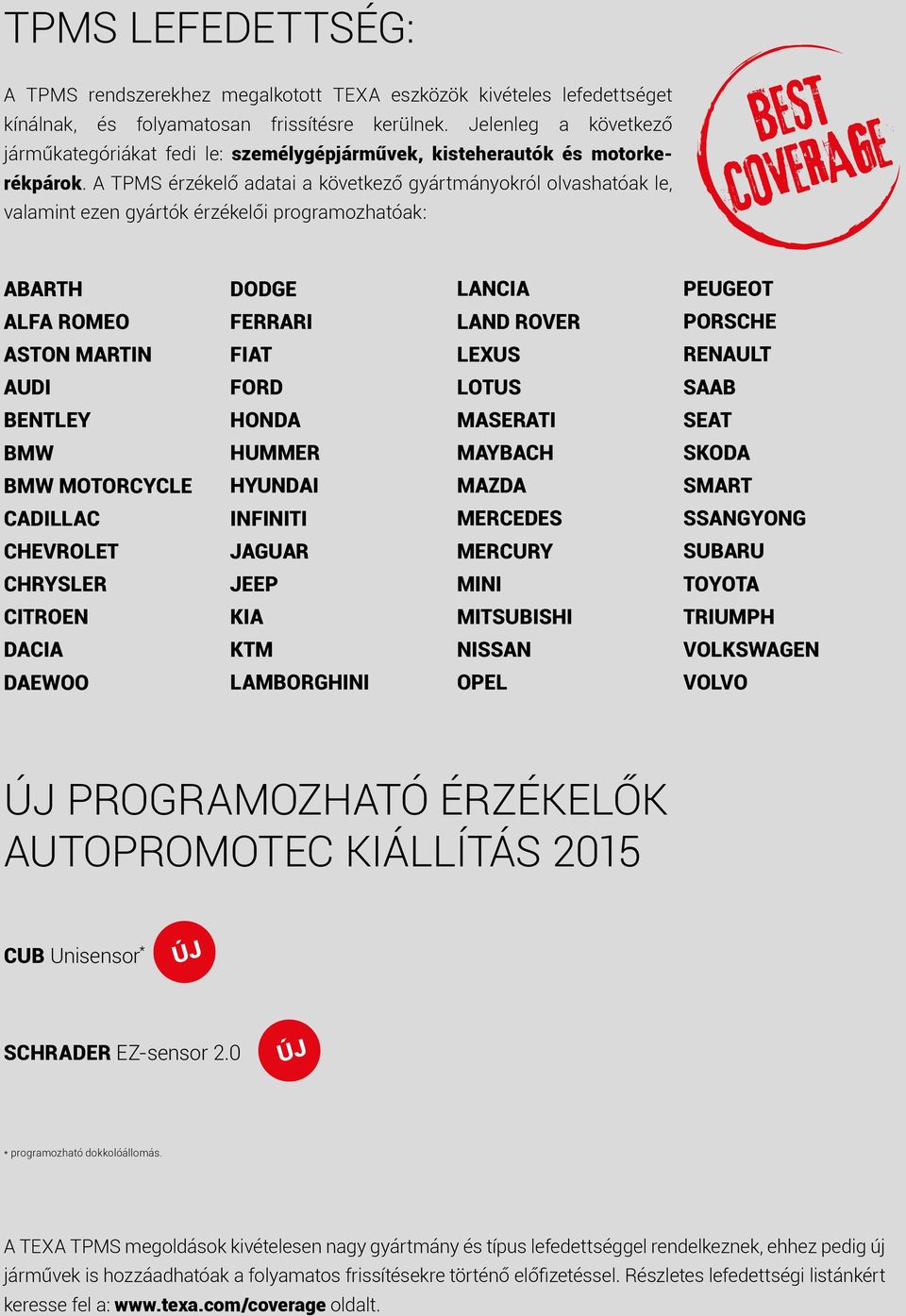

15 TPMS LEFEDETTSÉG: A TPMS rendszerekhez megalkotott TEXA eszközök kivételes lefedettséget kínálnak, és folyamatosan frissítésre kerülnek. Jelenleg a következő járműkategóriákat fedi le: személygépjárművek, kisteherautók és motorkerékpárok. A TPMS érzékelő adatai a következő gyártmányokról olvashatóak le, valamint ezen gyártók érzékelői programozhatóak: ABARTH DODGE LANCIA PEUGEOT ALFA ROMEO FERRARI LAND ROVER PORSCHE ASTON MARTIN FIAT LEXUS RENAULT AUDI FORD LOTUS SAAB BENTLEY HONDA MASERATI SEAT BMW HUMMER MAYBACH SKODA BMW MOTORCYCLE HYUNDAI MAZDA SMART CADILLAC INFINITI MERCEDES SSANGYONG CHEVROLET JAGUAR MERCURY SUBARU CHRYSLER JEEP MINI TOYOTA CITROEN KIA MITSUBISHI TRIUMPH DACIA KTM NISSAN VOLKSWAGEN DAEWOO LAMBORGHINI OPEL VOLVO ÚJ PROGRAMOZHATÓ ÉRZÉKELŐK AUTOPROMOTEC KIÁLLÍTÁS 2015 CUB Unisensor * ÚJ SCHRADER EZ-sensor 2.0 ÚJ * programozható dokkolóállomás. A TEXA TPMS megoldások kivételesen nagy gyártmány és típus lefedettséggel rendelkeznek, ehhez pedig új járművek is hozzáadhatóak a folyamatos frissítésekre történő előfizetéssel. Részletes lefedettségi listánkért keresse fel a: oldalt. 15

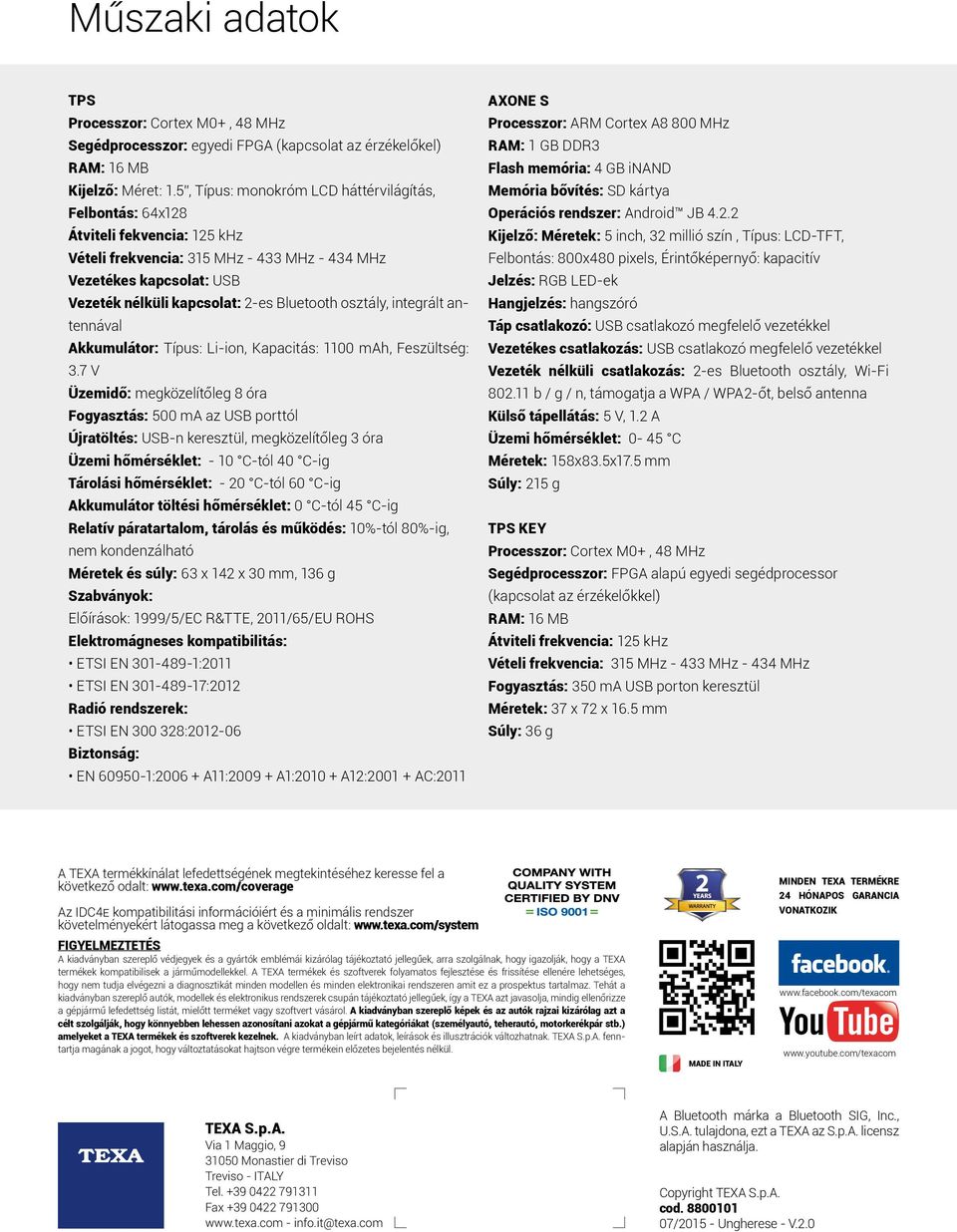

16 Műszaki adatok TPS Processzor: Cortex M0+, 48 MHz Segédprocesszor: egyedi FPGA (kapcsolat az érzékelőkel) RAM: 16 MB Kijelző: Méret: 1.5, Típus: monokróm LCD háttérvilágítás, Felbontás: 64x128 Átviteli fekvencia: 125 khz Vételi frekvencia: 315 MHz MHz MHz Vezetékes kapcsolat: USB Vezeték nélküli kapcsolat: 2-es Bluetooth osztály, integrált antennával Akkumulátor: Típus: Li-ion, Kapacitás: 1100 mah, Feszültség: 3.7 V Üzemidő: megközelítőleg 8 óra Fogyasztás: 500 ma az USB porttól Újratöltés: USB-n keresztül, megközelítőleg 3 óra Üzemi hőmérséklet: - 10 C-tól 40 C-ig Tárolási hőmérséklet: - 20 C-tól 60 C-ig Akkumulátor töltési hőmérséklet: 0 C-tól 45 C-ig Relatív páratartalom, tárolás és működés: 10%-tól 80%-ig, nem kondenzálható Méretek és súly: 63 x 142 x 30 mm, 136 g Szabványok: Előírások: 1999/5/EC R&TTE, 2011/65/EU ROHS Elektromágneses kompatibilitás: ETSI EN :2011 ETSI EN :2012 Radió rendszerek: ETSI EN : Biztonság: EN : A11: A1: A12: AC:2011 AXONE S Processzor: ARM Cortex A8 800 MHz RAM: 1 GB DDR3 Flash memória: 4 GB inand Memória bővítés: SD kártya Operációs rendszer: Android JB Kijelző: Méretek: 5 inch, 32 millió szín, Típus: LCD-TFT, Felbontás: 800x480 pixels, Érintőképernyő: kapacitív Jelzés: RGB LED-ek Hangjelzés: hangszóró Táp csatlakozó: USB csatlakozó megfelelő vezetékkel Vezetékes csatlakozás: USB csatlakozó megfelelő vezetékkel Vezeték nélküli csatlakozás: 2-es Bluetooth osztály, Wi-Fi b / g / n, támogatja a WPA / WPA2-őt, belső antenna Külső tápellátás: 5 V, 1.2 A Üzemi hőmérséklet: 0-45 C Méretek: 158x83.5x17.5 mm Súly: 215 g TPS KEY Processzor: Cortex M0+, 48 MHz Segédprocesszor: FPGA alapú egyedi segédprocessor (kapcsolat az érzékelőkkel) RAM: 16 MB Átviteli frekvencia: 125 khz Vételi frekvencia: 315 MHz MHz MHz Fogyasztás: 350 ma USB porton keresztül Méretek: 37 x 72 x 16.5 mm Súly: 36 g A TEXA termékkínálat lefedettségének megtekintéséhez keresse fel a következő odalt: Az IDC4E kompatibilitási információiért és a minimális rendszer követelményekért látogassa meg a következő oldalt: FIGYELMEZTETÉS A kiadványban szereplő védjegyek és a gyártók emblémái kizárólag tájékoztató jellegűek, arra szolgálnak, hogy igazolják, hogy a TEXA termékek kompatibilisek a járműmodellekkel. A TEXA termékek és szoftverek folyamatos fejlesztése és frissítése ellenére lehetséges, hogy nem tudja elvégezni a diagnosztikát minden modellen és minden elektronikai rendszeren amit ez a prospektus tartalmaz. Tehát a kiadványban szereplő autók, modellek és elektronikus rendszerek csupán tájékoztató jellegűek, így a TEXA azt javasolja, mindig ellenőrizze a gépjármű lefedettség listát, mielőtt terméket vagy szoftvert vásárol. A kiadványban szereplő képek és az autók rajzai kizárólag azt a célt szolgálják, hogy könnyebben lehessen azonosítani azokat a gépjármű kategóriákat (személyautó, teherautó, motorkerékpár stb.) amelyeket a TEXA termékek és szoftverek kezelnek. A kiadványban leírt adatok, leírások és illusztrációk változhatnak. TEXA S.p.A. fenntartja magának a jogot, hogy változtatásokat hajtson végre termékein előzetes bejelentés nélkül. MADE IN ITALY MINDEN TEXA TERMÉKRE 24 HÓNAPOS GARANCIA VONATKOZIK TEXA S.p.A. Via 1 Maggio, Monastier di Treviso Treviso - ITALY Tel Fax info.it@texa.com A Bluetooth márka a Bluetooth SIG, Inc., U.S.A. tulajdona, ezt a TEXA az S.p.A. licensz alapján használja. Copyright TEXA S.p.A. cod / Ungherese - V.2.0
