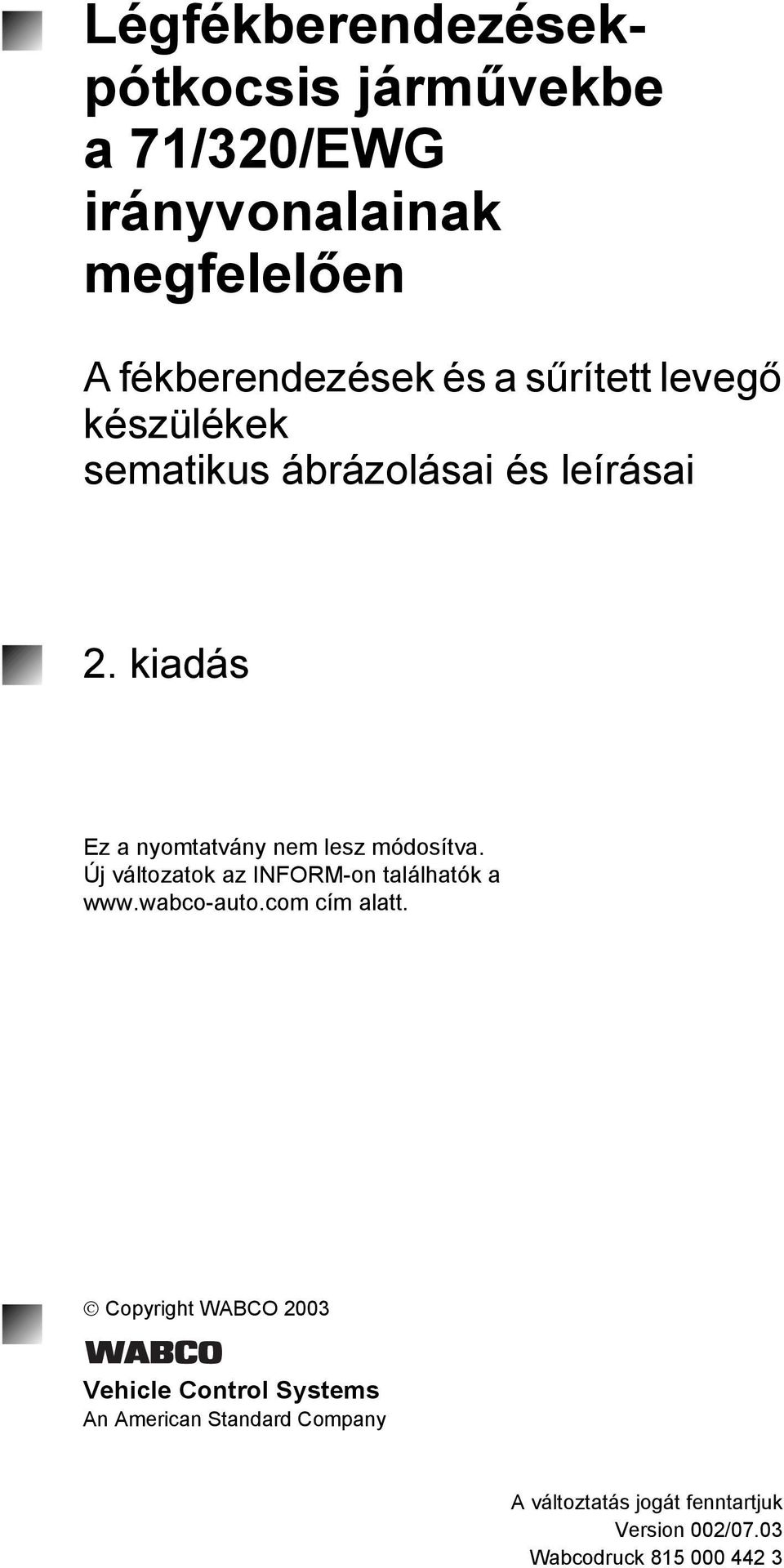

Légfékberendezésekpótkocsis. a 71/320/EWG irányvonalainak megfelelően

Méret: px
Mutatás kezdődik a ... oldaltól:

Download "Légfékberendezésekpótkocsis. a 71/320/EWG irányvonalainak megfelelően"

Átírás

1 Légfékberendezésekpótkocsis járművekbe a 7/0/EWG irányvonalainak megfelelően A fékberendezések és a sűrített levegő készülékek sematikus ábrázolásai és leírásai. kiadás Ez a nyomtatvány nem lesz módosítva. Új változatok az INFORM-on találhatók a cím alatt Copyright WABCO 00 Vehicle Control Systems An American Standard Company A változtatás jogát fenntartjuk Version 00/07.0 Wabcodruck 5 000

2 Tartalomjegyzék Oldal. Rajzszimbólumok. Csatlakozások jelölése 9. Beépítési javaslat szabvány fékberendezésekhez a 7/0/EWG alapján. A készülék leírása 5 Megjegyzés: ABS VARIO - C pótkocsi, lásd a brosúrát Vario Compact ABS VCS, lásd a brosúrát és Vario Compact ABS VCS II, lásd a brosúrát EBS tréler, lásd a brosúrát EBS D tréler, lásd a brosúrát

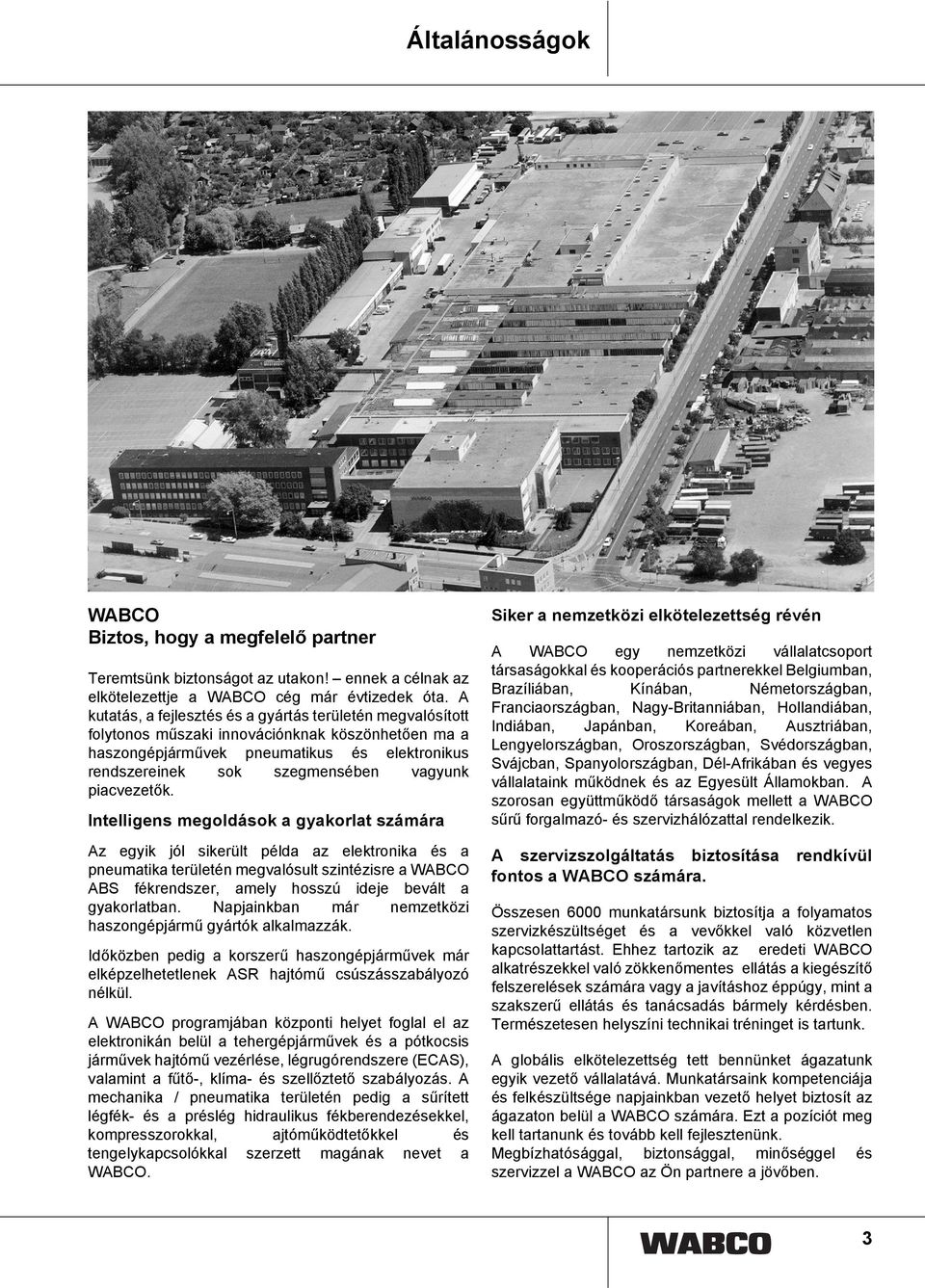

3 Általánosságok WABCO Biztos, hogy a megfelelő partner Teremtsünk biztonságot az utakon! ennek a célnak az elkötelezettje a WABCO cég már évtizedek óta. A kutatás, a fejlesztés és a gyártás területén megvalósított folytonos műszaki innovációnknak köszönhetően ma a haszongépjárművek pneumatikus és elektronikus rendszereinek sok szegmensében vagyunk piacvezetők. Intelligens megoldások a gyakorlat ára Az egyik jól sikerült példa az elektronika és a pneumatika területén megvalósult szintézisre a WABCO ABS fékrendszer, amely hosszú ideje bevált a gyakorlatban. Napjainkban már nemzetközi haszongépjármű gyártók alkalmazzák. Időközben pedig a korszerű haszongépjárművek már elképzelhetetlenek ASR hajtómű csúszásszabályozó nélkül. A WABCO programjában központi helyet foglal el az elektronikán belül a tehergépjárművek és a pótkocsis járművek hajtómű vezérlése, légrugórendszere (ECAS), valamint a fűtő-, klíma- és szellőztető szabályozás. A mechanika / pneumatika területén pedig a sűrített légfék- és a préslég hidraulikus fékberendezésekkel, kompresszorokkal, ajtóműködtetőkkel és tengelykapcsolókkal szerzett magának nevet a WABCO. Siker a nemzetközi elkötelezettség révén A WABCO egy nemzetközi vállalatcsoport társaságokkal és kooperációs partnerekkel Belgiumban, Brazíliában, Kínában, Németországban, Franciaországban, Nagy-Britanniában, Hollandiában, Indiában, Japánban, Koreában, Ausztriában, Lengyelországban, Oroszországban, Svédországban, Svájcban, Spanyolországban, Dél-Afrikában és vegyes vállalataink működnek és az Egyesült Államokban. A szorosan együttműködő társaságok mellett a WABCO sűrű forgalmazó- és szervizhálózattal rendelkezik. A szervizszolgáltatás biztosítása rendkívül fontos a WABCO ára. Összesen 6000 munkatársunk biztosítja a folyamatos szervizkészültséget és a vevőkkel való közvetlen kapcsolattartást. Ehhez tartozik az eredeti WABCO alkatrészekkel való zökkenőmentes ellátás a kiegészítő felszerelések ára vagy a javításhoz éppúgy, mint a szakszerű ellátás és tanácsadás bármely kérdésben. Természetesen helyszíni technikai tréninget is tartunk. A globális elkötelezettség tett bennünket ágazatunk egyik vezető vállalatává. Munkatársaink kompetenciája és felkészültsége napjainkban vezető helyet biztosít az ágazaton belül a WABCO ára. Ezt a pozíciót meg kell tartanunk és tovább kell fejlesztenünk. Megbízhatósággal, biztonsággal, minőséggel és szervizzel a WABCO az Ön partnere a jövőben.

4 . Rajz- és funkció-szimbólumok A rajz- és funkció-szimbólumok megfelelnek a DIN májusi, valamint a DIN ISO augusztusi kiadásának. A rajzszimbólumokat (DIN 7 5) a járművekben lévő fékberendezések vázlatos ábrázolására (vezetékterv) lehet alkalmazni. A szimbólumokhoz való csatlakozásokat a DIN ISO decemberi kiadás szerint jelölték. Ezek a jelölések nem tartoznak a szimbólumokhoz, azonban a jobb érthetőség céljából kiegészítésképpen elhelyezhetők. A funkciószimbólumok (DIN ISO 9) a készülékek vagy azok részei belső kapcsolásának ábrázolására szolgálnak. Egy vagy több alapjelből és általában egy vagy több funkciójelből állnak. A kapcsolási tervekben a készülékek nulla állásban vannak, és arra az esetre, ha nem lennének készülékek, a vezérlés alaphelyzetében kerülnek ábrázolásra. Az ettől való eltéréskor figyelmeztetésre van szükség, pl. munkaállás. Megjegyzés: Az 5-. oldalon ábrázolt jel- és funkció szimbólumok a megfelelő DIN-ből származó kivonatok. Itt csak azokat a szimbólumokat nevezik meg, amelyek a pótkocsis járművekhez szükségesek.

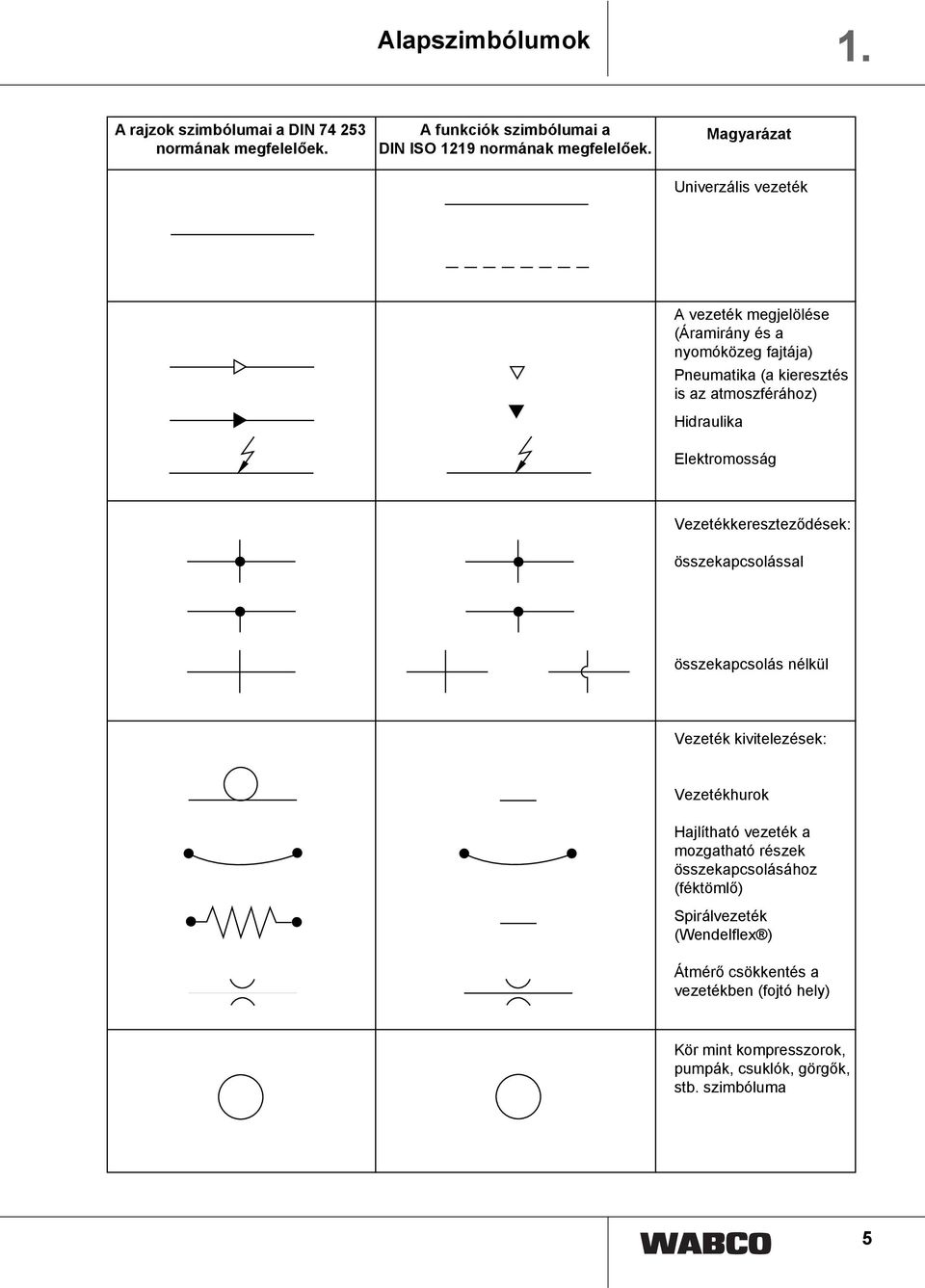

5 Alapszimbólumok. A rajzok szimbólumai a DIN 7 5 normának megfelelőek. A funkciók szimbólumai a DIN ISO 9 normának megfelelőek. Magyarázat Univerzális vezeték A vezeték megjelölése (Áramirány és a nyomóközeg fajtája) Pneumatika (a kieresztés is az atmoszférához) Hidraulika Elektromosság Vezetékkereszteződések: összekapcsolással összekapcsolás nélkül Vezeték kivitelezések: Vezetékhurok Hajlítható vezeték a mozgatható részek összekapcsolásához (féktömlő) Spirálvezeték (Wendelflex ) Átmérő csökkentés a vezetékben (fojtó hely) Kör mint kompresszorok, pumpák, csuklók, görgők, stb. szimbóluma 5

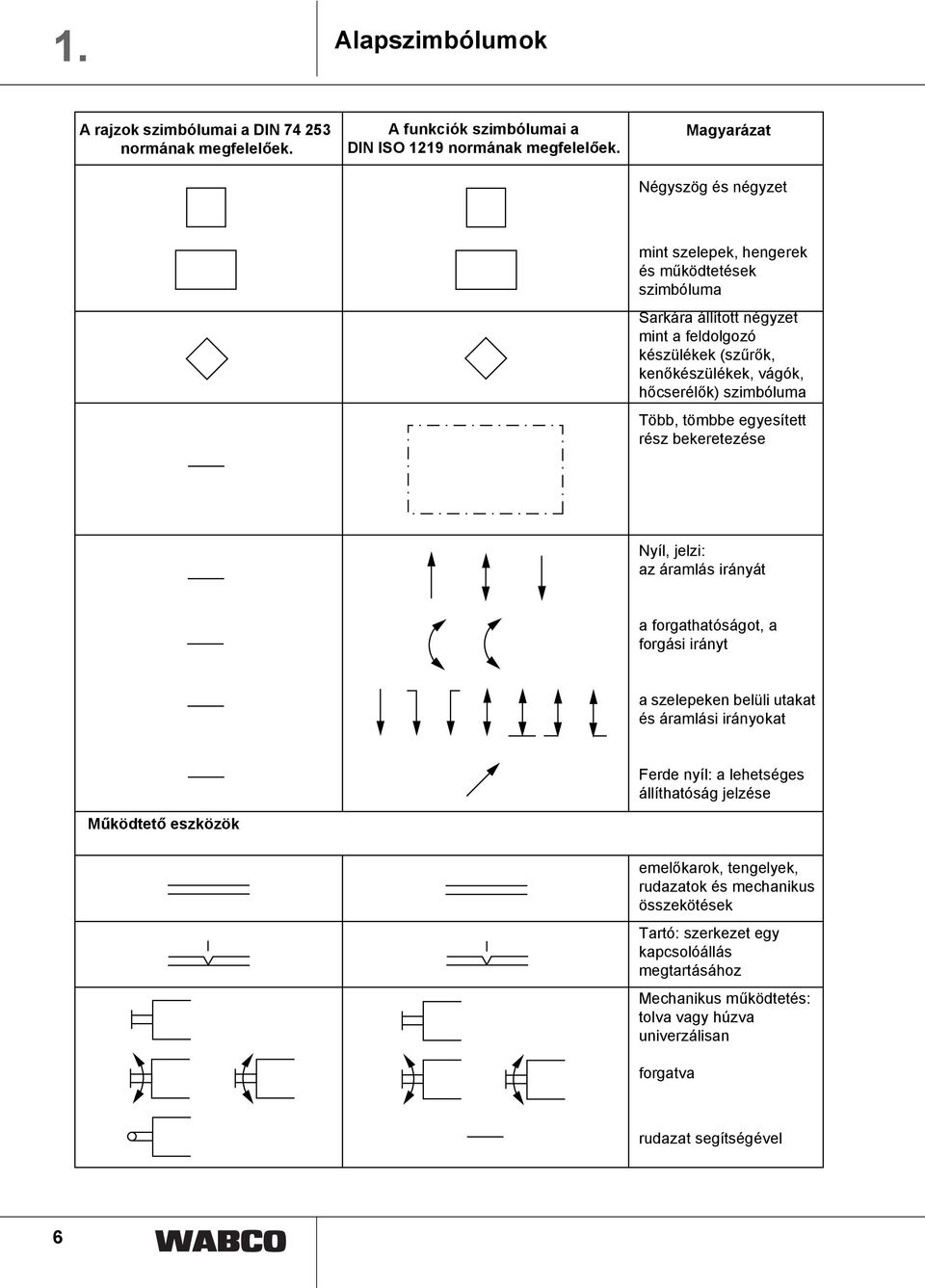

6 . Alapszimbólumok A rajzok szimbólumai a DIN 7 5 normának megfelelőek. A funkciók szimbólumai a DIN ISO 9 normának megfelelőek. Magyarázat Négyszög és négyzet mint szelepek, hengerek és működtetések szimbóluma Sarkára állított négyzet mint a feldolgozó készülékek (szűrők, kenőkészülékek, vágók, hőcserélők) szimbóluma Több, tömbbe egyesített rész bekeretezése Nyíl, jelzi: az áramlás irányát a forgathatóságot, a forgási irányt a szelepeken belüli utakat és áramlási irányokat Működtető eszközök Ferde nyíl: a lehetséges állíthatóság jelzése emelőkarok, tengelyek, rudazatok és mechanikus összekötések Tartó: szerkezet egy kapcsolóállás megtartásához Mechanikus működtetés: tolva vagy húzva univerzálisan forgatva rudazat segítségével 6

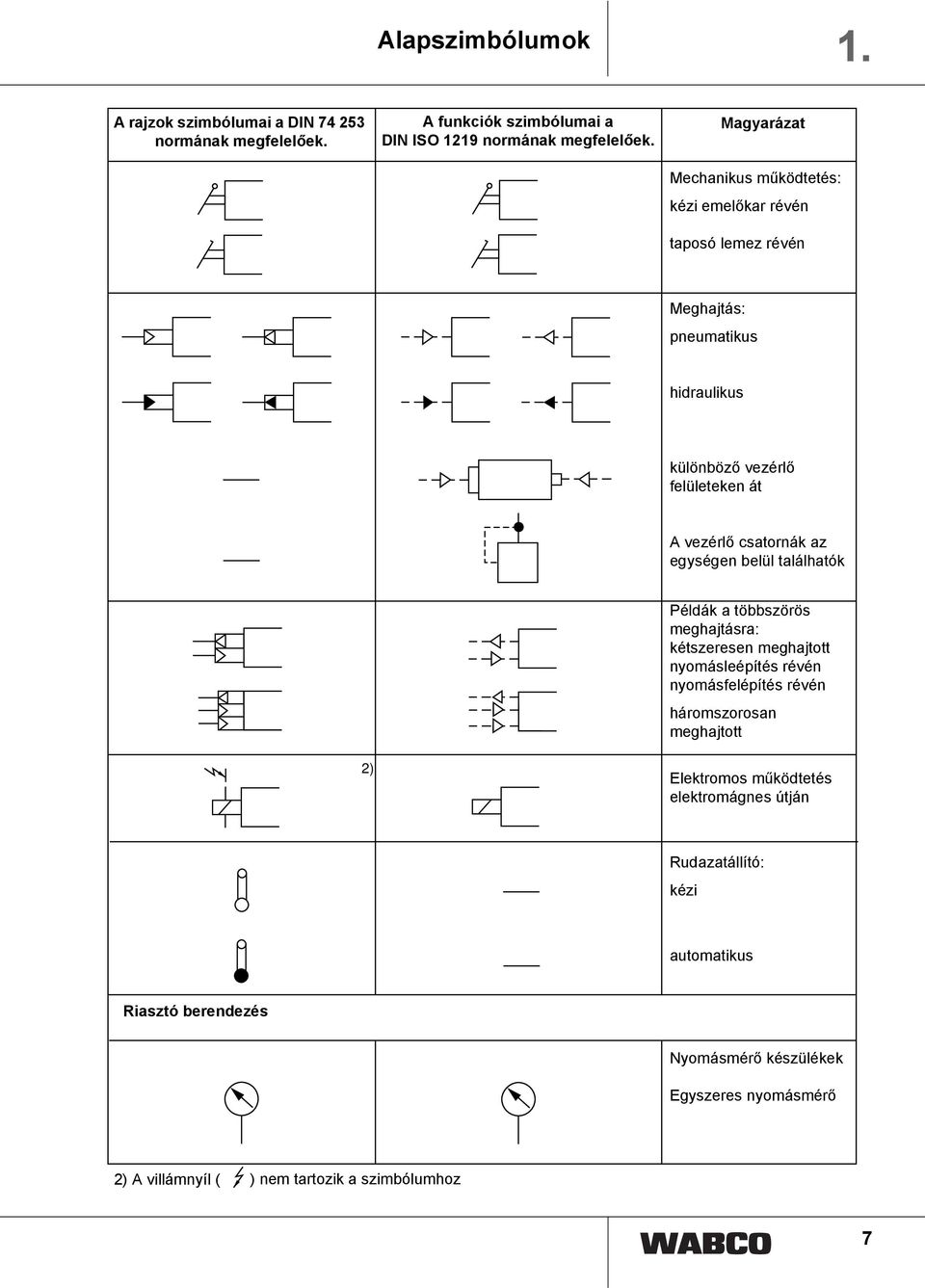

7 Alapszimbólumok. A rajzok szimbólumai a DIN 7 5 normának megfelelőek. A funkciók szimbólumai a DIN ISO 9 normának megfelelőek. Magyarázat Mechanikus működtetés: kézi emelőkar révén taposó lemez révén Meghajtás: pneumatikus hidraulikus különböző vezérlő felületeken át A vezérlő csatornák az egységen belül találhatók ) Példák a többszörös meghajtásra: kétszeresen meghajtott nyomásleépítés révén nyomásfelépítés révén háromszorosan meghajtott Elektromos működtetés elektromágnes útján Rudazatállító: kézi automatikus Riasztó berendezés Nyomásmérő készülékek Egyszeres nyomásmérő ) A villámnyíl ( ) nem tartozik a szimbólumhoz 7

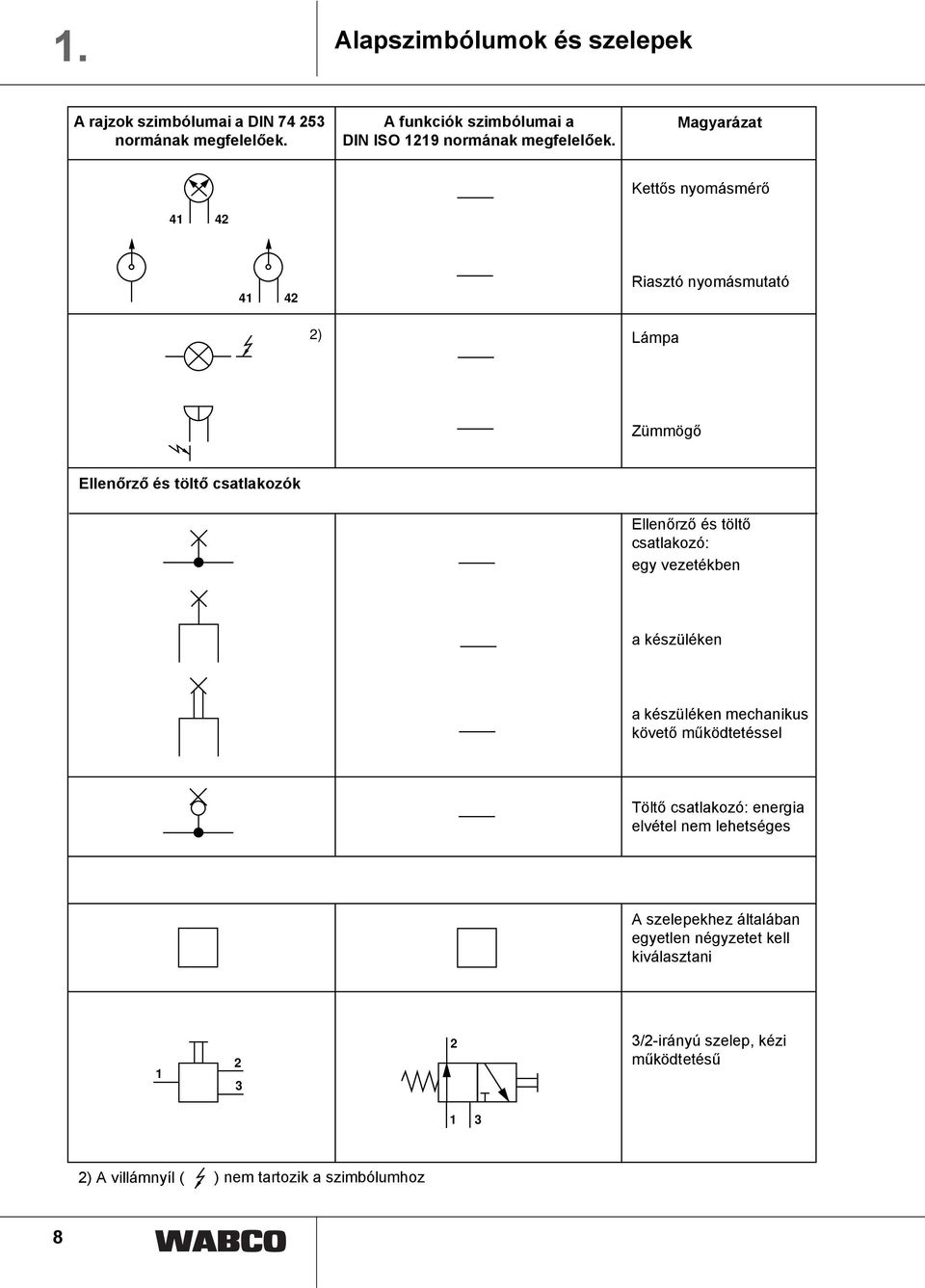

8 . Alapszimbólumok és szelepek A rajzok szimbólumai a DIN 7 5 normának megfelelőek. A funkciók szimbólumai a DIN ISO 9 normának megfelelőek. Magyarázat Kettős nyomásmérő Riasztó nyomásmutató ) Lámpa Zümmögő Ellenőrző és töltő csatlakozók Ellenőrző és töltő csatlakozó: egy vezetékben a készüléken a készüléken mechanikus követő működtetéssel Töltő csatlakozó: energia elvétel nem lehetséges A szelepekhez általában egyetlen négyzetet kell kiválasztani /-irányú szelep, kézi működtetésű ) A villámnyíl ( ) nem tartozik a szimbólumhoz

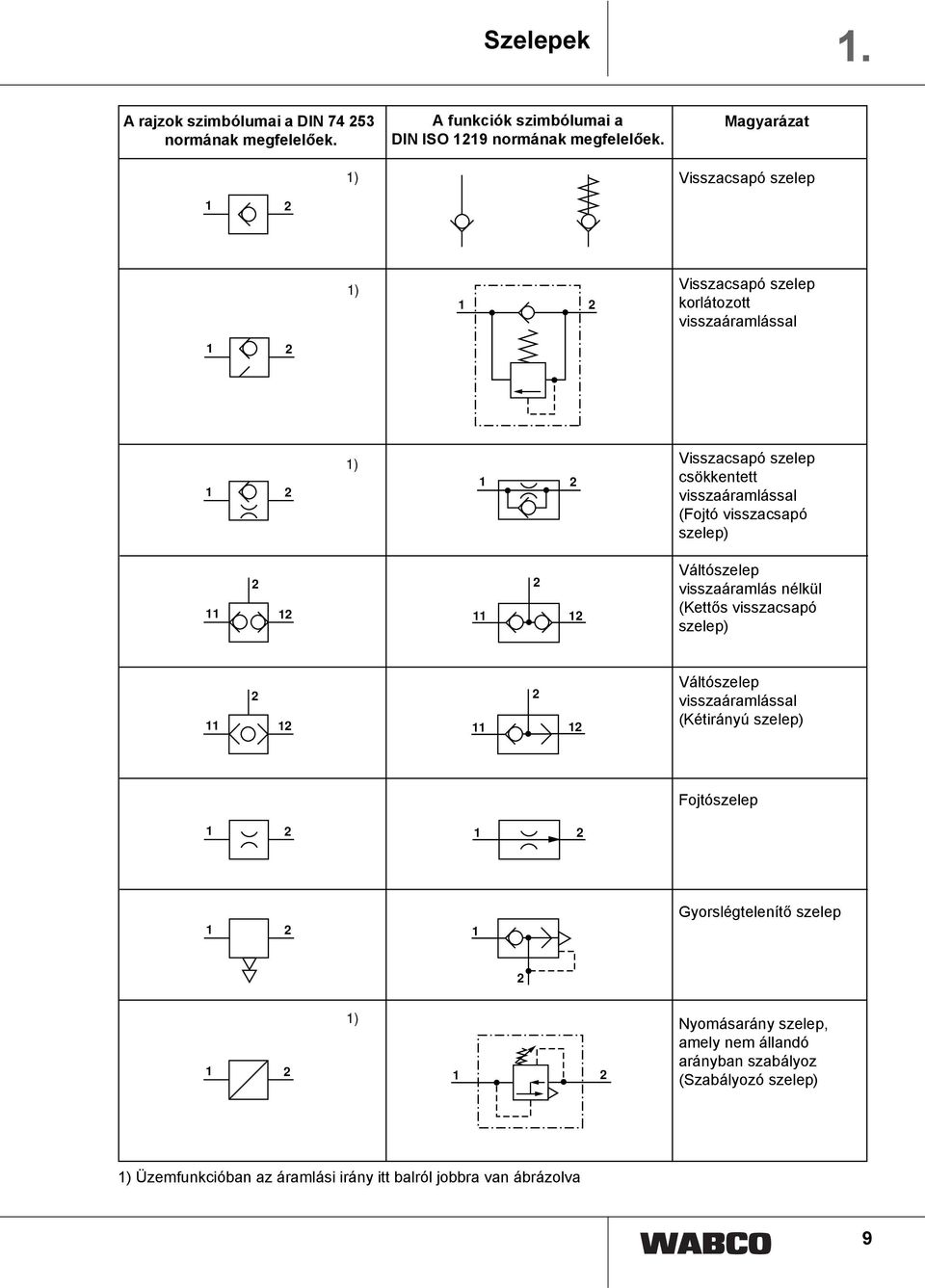

9 Szelepek. A rajzok szimbólumai a DIN 7 5 normának megfelelőek. ) A funkciók szimbólumai a DIN ISO 9 normának megfelelőek. Magyarázat Visszacsapó szelep ) Visszacsapó szelep korlátozott visszaáramlással ) Visszacsapó szelep csökkentett visszaáramlással (Fojtó visszacsapó szelep) Váltószelep visszaáramlás nélkül (Kettős visszacsapó szelep) Váltószelep visszaáramlással (Kétirányú szelep) Fojtószelep Gyorslégtelenítő szelep ) Nyomásarány szelep, amely nem állandó arányban szabályoz (Szabályozó szelep) ) Üzemfunkcióban az áramlási irány itt balról jobbra van ábrázolva 9

10 . Szelepek A rajzok szimbólumai a DIN 7 5 normának megfelelőek. A funkciók szimbólumai a DIN ISO 9 normának megfelelőek. Magyarázat ) A nyomásarányt állandó arányban szabályozva (nyomásalátét) ) túlfolyószelep: visszaáramlás nélkül visszaáramlással korlátozott visszaáramlással Kettős túlfolyó szelep korlátozott visszaáramlással Légrugószelep: egy tömlőcsatlakozóval két, nem azonos értékű tömlőcsatlakozóval ) lásd a 9. oldalt 0

11 Szelepek. A rajzok szimbólumai a DIN 7 5 normának megfelelőek. A funkciók szimbólumai a DIN ISO 9 normának megfelelőek. Magyarázat Víztelenítő szelep (vízleválasztó): kézi működtetésű, folyamatos vezetékben kézi működtetésű, a levegőtartályon automatikus víztelenítéssel automatikus víztelenítés impulzus vezérléssel ) Biztonsági szelep ) Relészelep nyomáscsökkentő áttétellel elektromágneses működtetésű fékszeleppel és nyomáskorlátozással (mágnes relészelep) ) lásd a 9. oldalt

12 + --. Szelepek + -- A rajzok szimbólumai a DIN 7 5 normának megfelelőek. A funkciók szimbólumai a DIN ISO 9 normának megfelelőek. Magyarázat + -- Mágnesszelep ) + -- Fékszelep, elektromágneses működtetésű, nyomáskorlátozással Terhelt/üres szelep Automata fékerőszabályozó: mechanikusan vezérelt pneumatikusan vagy hidraulikusan vezérelt, pl. egykörösen pneumatikusan vezérelt mechanikusan vezérelt integrált relészeleppel ) lásd a 9. oldalt

13 Szelepek. A rajzok szimbólumai a DIN 7 5 normának megfelelőek. A funkciók szimbólumai a DIN ISO 9 normának megfelelőek. Magyarázat - Pótkocsi fékszelep egy bevezető fékberendezéshez: - oldószelep nélkül - - oldószeleppel () - - kézzel beállítható nyomáskorlátozó szeleppel, pl. három () meghatározott nyomással - - oldószeleppel és kézzel beállítható nyomáskorlátozó szeleppel, a meghatározott nyomások megadása nélkül - - Pótkocsi fékszelep egy kétvezetékes fékberendezéshez oldószelep nélkül, beállítható megelőzéssel

14 . Szelepek A rajzok szimbólumai a DIN 7 5 normának megfelelőek. A funkciók szimbólumai a DIN ISO 9 normának megfelelőek. Magyarázat - ) - Pótkocsi fékszelep egy kétvezetékes fékberendezéshez: oldószeleppel és beállítható megelőzéssel - - kézzel beállítható nyomáskorlátozó szeleppel, a meghatározott nyomások ának megadása nélkül () - - oldószeleppel és kézzel beállítható nyomáskorlátozó szeleppel, pl. három () meghatározott nyomással ) Nyomáskorlátozó szelep: korlátlan lefolyással () és korlátozott lefolyással () () kézi működtetésű, pl. három () meghatározott nyomással ) lásd a 9. oldalt

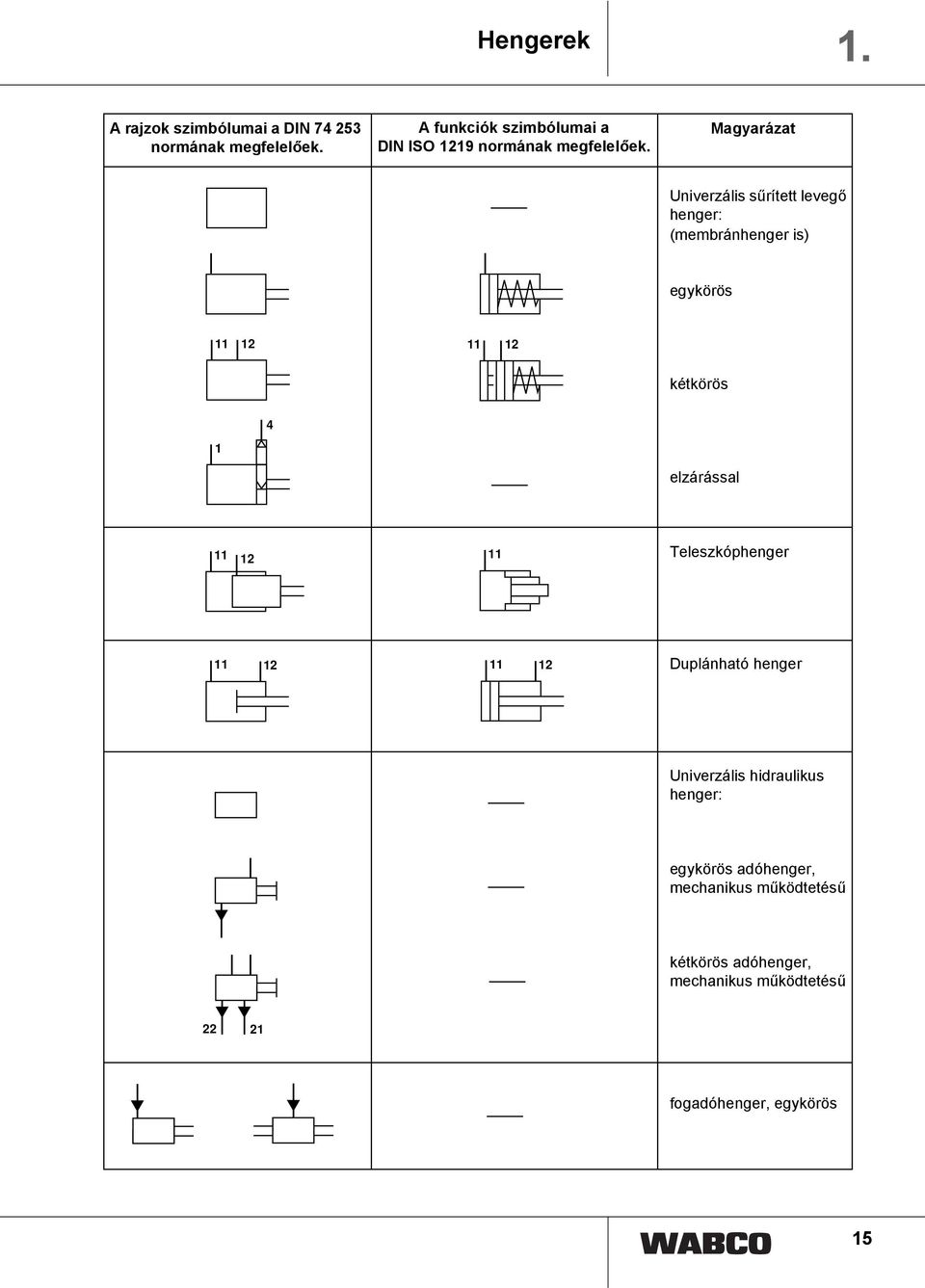

15 Hengerek. A rajzok szimbólumai a DIN 7 5 normának megfelelőek. A funkciók szimbólumai a DIN ISO 9 normának megfelelőek. Magyarázat Univerzális sűrített levegő henger: (membránhenger is) egykörös kétkörös elzárással Teleszkóphenger Duplánható henger Univerzális hidraulikus henger: egykörös adóhenger, mechanikus működtetésű kétkörös adóhenger, mechanikus működtetésű fogadóhenger, egykörös 5

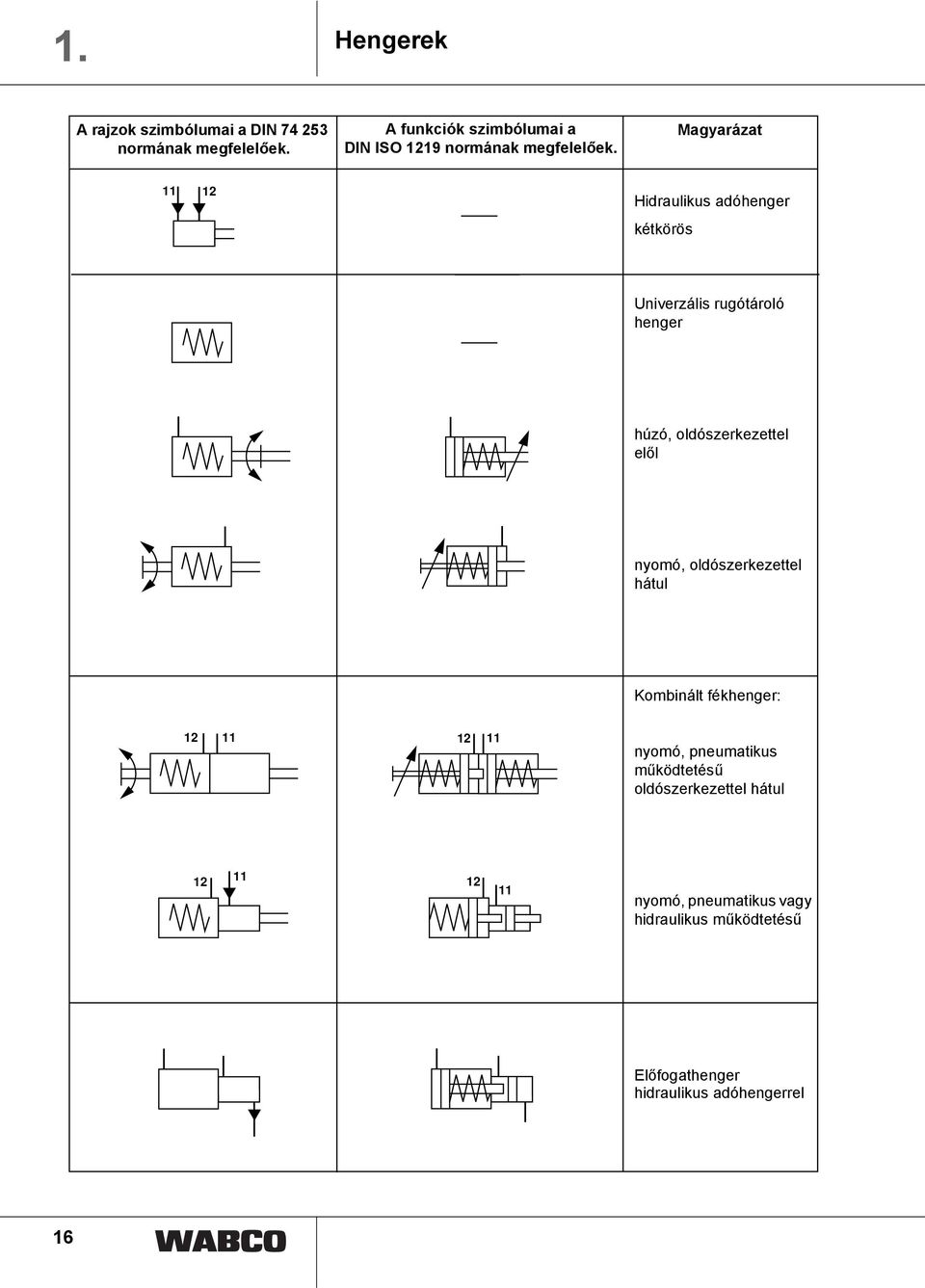

16 . Hengerek A rajzok szimbólumai a DIN 7 5 normának megfelelőek. A funkciók szimbólumai a DIN ISO 9 normának megfelelőek. Magyarázat Hidraulikus adóhenger kétkörös Univerzális rugótároló henger húzó, oldószerkezettel elől nyomó, oldószerkezettel hátul Kombinált fékhenger: nyomó, pneumatikus működtetésű oldószerkezettel hátul nyomó, pneumatikus vagy hidraulikus működtetésű Előfogathenger hidraulikus adóhengerrel 6

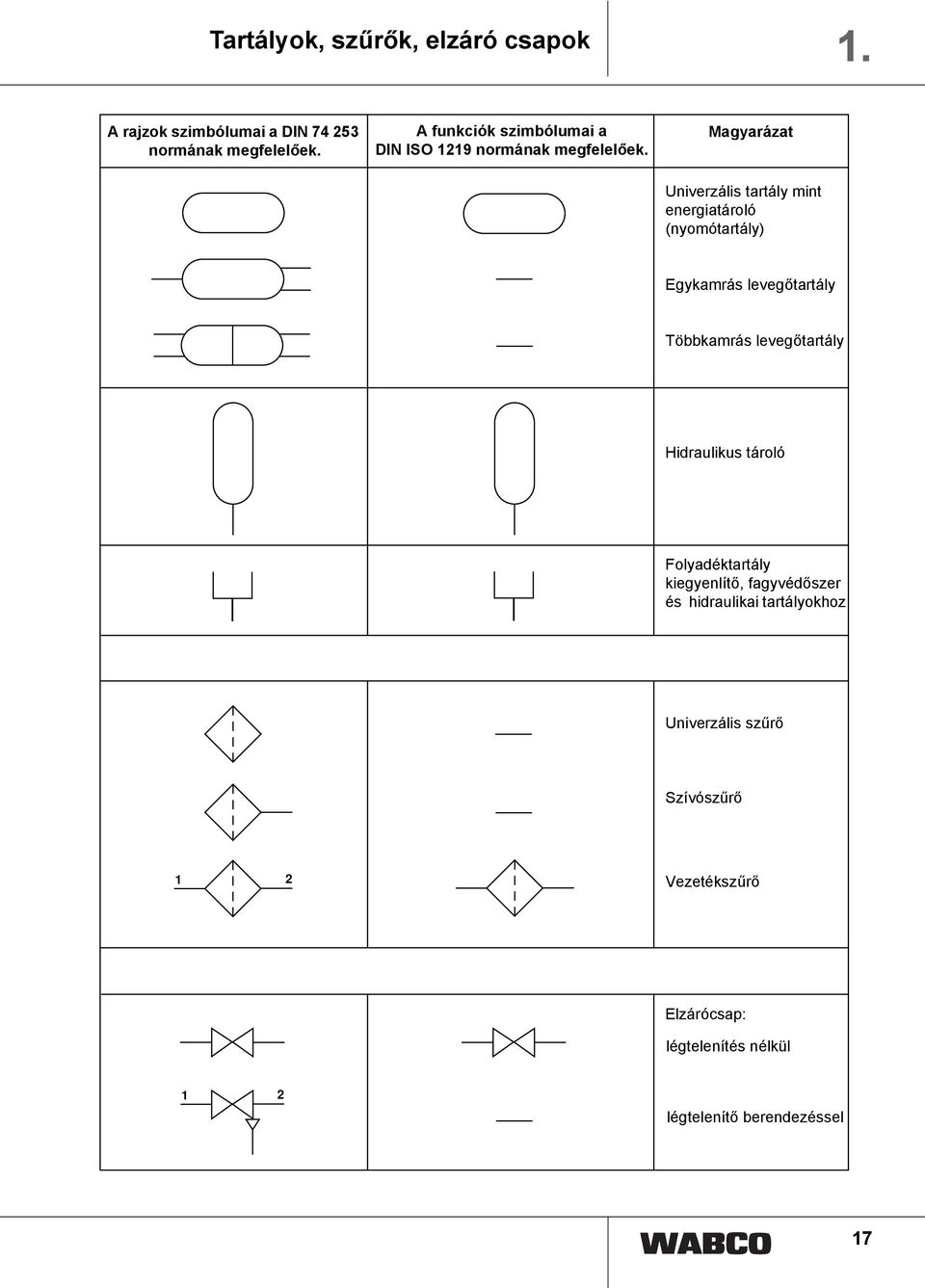

17 Tartályok, szűrők, elzáró csapok. A rajzok szimbólumai a DIN 7 5 normának megfelelőek. A funkciók szimbólumai a DIN ISO 9 normának megfelelőek. Magyarázat Univerzális tartály mint energiatároló (nyomótartály) Egykamrás levegőtartály Többkamrás levegőtartály Hidraulikus tároló Folyadéktartály kiegyenlítő, fagyvédőszer és hidraulikai tartályokhoz Univerzális szűrő Szívószűrő Vezetékszűrő Elzárócsap: légtelenítés nélkül légtelenítő berendezéssel 7

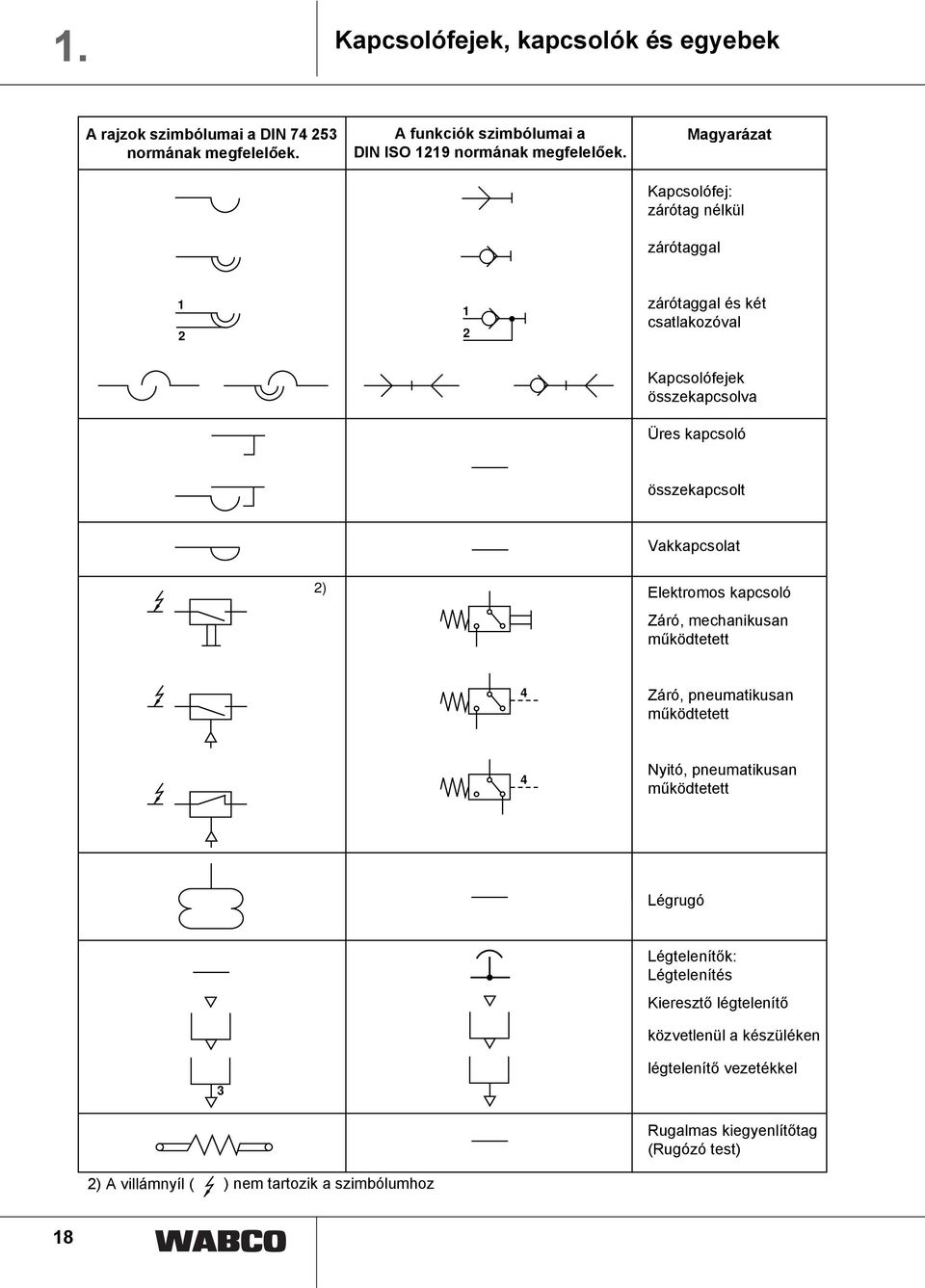

18 . Kapcsolófejek, kapcsolók és egyebek A rajzok szimbólumai a DIN 7 5 normának megfelelőek. A funkciók szimbólumai a DIN ISO 9 normának megfelelőek. Kapcsolófej: zárótag nélkül zárótaggal Magyarázat zárótaggal és két csatlakozóval Kapcsolófejek összekapcsolva Üres kapcsoló összekapcsolt Vakkapcsolat ) Elektromos kapcsoló Záró, mechanikusan működtetett Záró, pneumatikusan működtetett Nyitó, pneumatikusan működtetett Légrugó Légtelenítők: Légtelenítés Kieresztő légtelenítő közvetlenül a készüléken légtelenítő vezetékkel Rugalmas kiegyenlítőtag (Rugózó test) ) A villámnyíl ( ) nem tartozik a szimbólumhoz

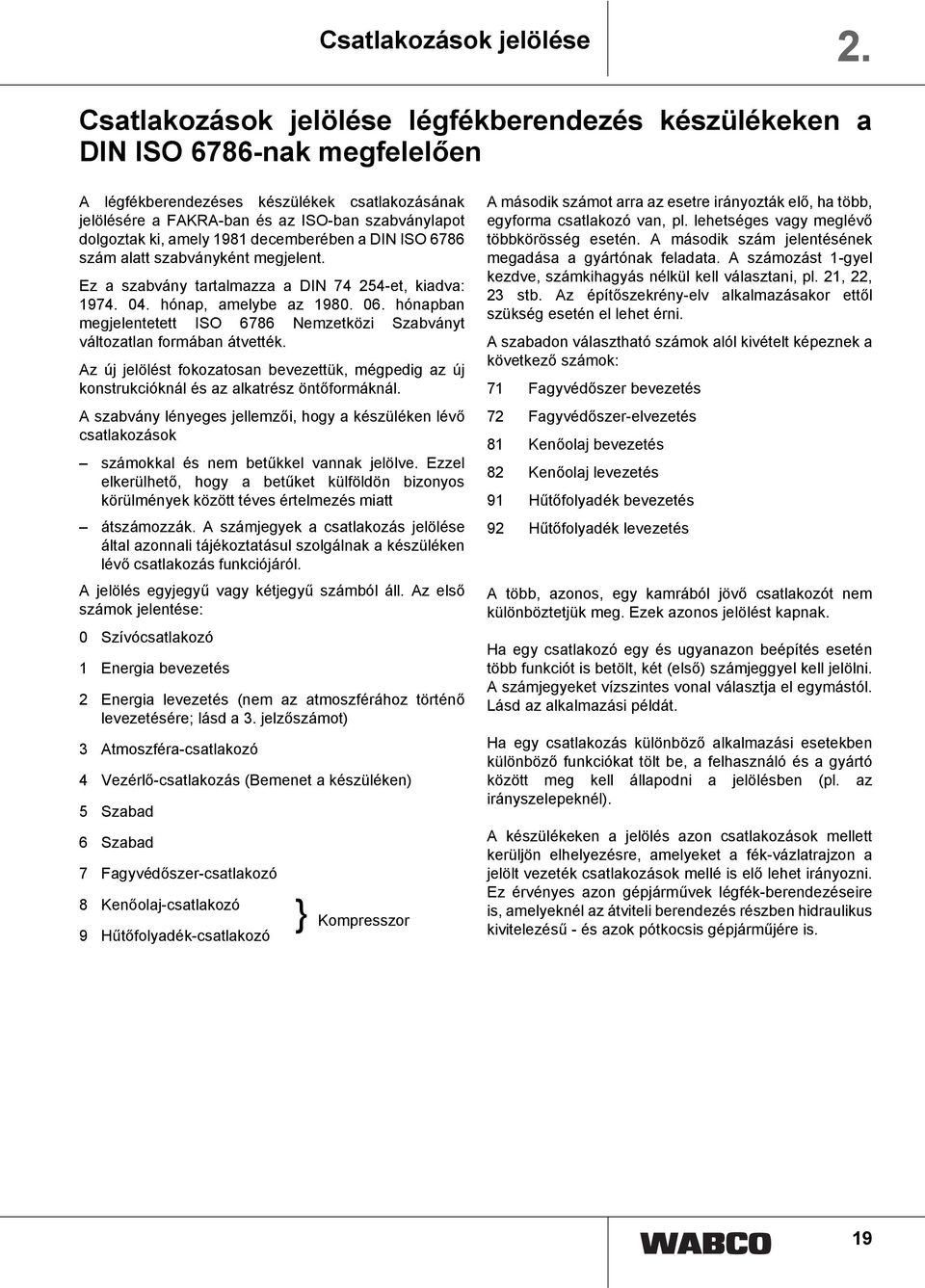

19 Csatlakozások jelölése. Csatlakozások jelölése légfékberendezés készülékeken a DIN ISO 676-nak megfelelően A légfékberendezéses készülékek csatlakozásának jelölésére a FAKRA-ban és az ISO-ban szabványlapot dolgoztak ki, amely 9 decemberében a DIN ISO 676 alatt szabványként megjelent. Ez a szabvány tartalmazza a DIN 7 5-et, kiadva: hónap, amelybe az hónapban megjelentetett ISO 676 Nemzetközi Szabványt változatlan formában átvették. Az új jelölést fokozatosan bevezettük, mégpedig az új konstrukcióknál és az alkatrész öntőformáknál. A szabvány lényeges jellemzői, hogy a készüléken lévő csatlakozások okkal és nem betűkkel vannak jelölve. Ezzel elkerülhető, hogy a betűket külföldön bizonyos körülmények között téves értelmezés miatt átozzák. A jegyek a csatlakozás jelölése által azonnali tájékoztatásul szolgálnak a készüléken lévő csatlakozás funkciójáról. A jelölés egyjegyű vagy kétjegyű ból áll. Az első ok jelentése: 0 Szívócsatlakozó Energia bevezetés Energia levezetés (nem az atmoszférához történő levezetésére; lásd a. jelzőot) Atmoszféra-csatlakozó Vezérlő-csatlakozás (Bemenet a készüléken) 5 Szabad 6 Szabad 7 Fagyvédőszer-csatlakozó Kenőolaj-csatlakozó 9 Hűtőfolyadék-csatlakozó } Kompresszor A második ot arra az esetre irányozták elő, ha több, egyforma csatlakozó van, pl. lehetséges vagy meglévő többkörösség esetén. A második jelentésének megadása a gyártónak feladata. A ozást -gyel kezdve, kihagyás nélkül kell választani, pl.,, stb. Az építőszekrény-elv alkalmazásakor ettől szükség esetén el lehet érni. A szabadon választható ok alól kivételt képeznek a következő ok: 7 Fagyvédőszer bevezetés 7 Fagyvédőszer-elvezetés Kenőolaj bevezetés Kenőolaj levezetés 9 Hűtőfolyadék bevezetés 9 Hűtőfolyadék levezetés A több, azonos, egy kamrából jövő csatlakozót nem különböztetjük meg. Ezek azonos jelölést kapnak. Ha egy csatlakozó egy és ugyanazon beépítés esetén több funkciót is betölt, két (első) jeggyel kell jelölni. A jegyeket vízszintes vonal választja el egymástól. Lásd az alkalmazási példát. Ha egy csatlakozás különböző alkalmazási esetekben különböző funkciókat tölt be, a felhasználó és a gyártó között meg kell állapodni a jelölésben (pl. az irányszelepeknél). A készülékeken a jelölés azon csatlakozások mellett kerüljön elhelyezésre, amelyeket a fék-vázlatrajzon a jelölt vezeték csatlakozások mellé is elő lehet irányozni. Ez érvényes azon gépjárművek légfék-berendezéseire is, amelyeknél az átviteli berendezés részben hidraulikus kivitelezésű - és azok pótkocsis gépjárműjére is. 9

20 . Csatlakozások jelölése Felhasználási példaként a DIN ISO 676-ban töltő-és kapcsoló-csatlakozós nyomásszabályozót mutatunk be. Ebben azt jelenti: pl. energiabevezetés a kompresszortól - energiabevezetés szelep alkalmazásával a légfék-berendezés tetszés szerinti feltöltésére Energialevezetés szelep alkalmazásával a kerékabroncs töltésére Atmoszféra csatlakozás (légtelenítés) Energialevezetés az energia tárolóhoz (préslégtartály) Energia levezetés (Kapcsoló csatlakozó) 0

21 . Szabvány fékberendezések Megjegyzés: További vázlatokat a brosúra tartalmaz Vario Compact ABS (VCS) Rendszeráttekintés Nyomtatási 5 000

22 . Szabvány fékberendezések beépítési javaslata az RREG szerint Áttekintés: a) fékberendezések Vario Compact ABS-sel Oldal -tengelyes vonórudas pótkocsi tengelyes vonórudas pótkocsi tengelyes nyerges pótkocsi tengelyes nyerges pótkocsi tengelyes nyerges pótkocsi tengelyes nyerges pótkocsi tengelyes nyerges pótkocsi Megjegyzés: A központi tengelyes pótkocsikat a nyerges pótkocsikhoz hasonlóan kell kezelni. További vázlatokat a VCS rendszeráttekintő című brosúra tartalmaz ú Wabco-nyomtatvány b) Kiegészítő berendezések Légrugó berendezés a pótkocsinak Légrugó berendezés a nyerges vontatónak 0. 0 Légrugó berendezés felemelhető tengellyel 0. 0 A liftes tengelyemelő kapcsolást A 9//EG Európai Közösség irányvonalai, valamint a. ECE-szabályzat a Törvényes előírások kézikönyvben találhatók. A kézikönyv megvásárolható a megrendelési on az AM-M osztályunkon.

23 Vonórudas pótkocsi fék-vázlat tengely. Kétvezetékes légfék berendezés ABS VCS S / M-mel 5 Tartalék, piros 5 Fék, sárga X) Táblázat: Használható ALB-szabályozó elzárja a légféktömlők - Törekedni kell a következőkre: Az összes fékhenger, plusz a hozzárendelt féktömlő azonos holttérfogata ABS-relészelepből kiindulva 9 7 X) 0, * S x S x 5, 6 7 ***, 5 *, *, 5 * tartalmazza a tengely gyártójának szállítmánya **** itt lehet Boxer-ABSrelészelepet is használni *** szükség esetén elő kell irányozni ** használatkor megszűnik a (x), 9, poz. * megszűnik a tárcsás féknél 9 Kapcsolási rajz: lásd 0 0 X) **** **** Compact hengert: a légtartályból csatlakozók ALB vagy pótkocsi fékszelep ** S x 9 S x 0 *** a fékhengerekhez jut Kapcsolófej, készlet Kapcsolófej, fék Vezetékszûrõ Dupla kioldószelep Légtartály Feszítõpánt Víztelenítõ szelep ALB-szabályozó beépített rugótesttel x) ALB- szabályozó beépített mérõszeleppel x) Tábla Beállítási érték ALB levegõ x) Tábla Beáll. ALB mech. x) Membránhenger hozzácsomagolt * Tristop-henger hozzácsomagolt * Pótkocsi-fékszelep Nyomásviszony-szelep Nyomáskorlátozó szelep *** Kétirányú szelep Gyorslégtelenítõ szelep Vizsgálati csatlakozó Vizsgálati csatlakozó Vizsgálati csatlakozó Vizsgálati csatlakozó Üreskapcsoló rögzítéssel ABS-parkolás közbeni feltöltés, V ABS-dugós csatlakozó kábellel, V ABS-relészelep, V **** Y-mágneskábel, HA Mágneskábel, VA ABS-elektronika Szenzor hosszabbító kábel, VA Szenzor hosszabbító kábel, HA VARIO Compact ABS-ECU **

24 . -tengely Fék-sablon Vonórudas pótkocsi Kétvezetékes légfék berendezés ABS VCS S / M-mel 6 Fék, sárga 6 Tartalék, piros 7 X) Táblázat: Használható ALB-szabályozó elzárja a légféktömlők Törekedni kell a következőkre: Az összes fékhenger, plusz a hozzárendelt féktömlő azonos holttérfogata ABS-relészelepből kiindulva - 9 X), * S x 9 S x 7 5, 6 9 *** 5, 6 * 0 5, 6 * 5 S x 9**** 5, * 5, 6 * 5, 6 * tartalmazza a tengely gyártójának szállítmánya **** itt lehet Boxer-ABS-relészelepet is használni *** szükség esetén elő kell irányozni ** használatkor megszűnik a 9 (x), 0, poz. * megszűnik a tárcsás féknél Kapcsolási rajz: lásd X) Compact hengert: a légtartályból csatlakozók ALB vagy pótkocsi fékszelep 5 ** 9**** *** S x 5 a fékhengerekhez jut Kapcsolófej, készlet Kapcsolófej, fék Vezetékszûrõ Dupla kioldószelep Légtartály Feszítõpánt Víztelenítõ szelep ALB-szabályozó beépített rugótesttel x) ALB- szabályozó beépített mérõszeleppel x) Tábla Beállítási érték ALB levegõ x) Tábla Beáll. ALB mech. x) Csuklós ráerõsítés az ALB-hez Membránhenger hozzácsomagolt * Tristop-henger hozzácsomagolt * Pótkocsi-fékszelep Nyomásviszony-szelep Nyomáskorlátozó szelep *** Kétirányú szelep Gyorslégtelenítõ szelep *** Vizsgálati csatlakozó Vizsgálati csatlakozó Vizsgálati csatlakozó Vizsgálati csatlakozó Üreskapcsoló rögzítéssel ABS-parkolás közbeni feltöltés, V ABS-dugós csatlakozó kábellel, V ABS-relészelep, V **** Y-mágneskábel, HA Mágneskábel, VA ABS-elektronika, V Szenzor hosszabbító kábel, VA Szenzor hosszabbító kábel, HA VARIO Compact ABS-ECU **

25 Nyergespótkocsi Fék-sablon tengely. Kétvezetékes légfék berendezés ABS VCS S / M-mel: Tartalék, piros Fék, sárga 0 **** X) Táblázat: Használható ALB-szabályozó elzárja a légféktömlők fékhengerhez 0 Az ABS relészelepek tartalékvezetékei a pótkocsi fékszelepe -es csatlakozójához X) 5, *** *** 9 S x 5, * S x 9, * 6 **** Törekedni kell a következőkre: Az összes fékhenger, plusz a hozzárendelt féktömlő azonos holttérfogata ABS-relészelepből kiindulva tartalmazza a tengely gyártójának szállítmánya **** szükség esetén elő kell irányozni *** itt lehet Boxer-ABS-relészelepet is használni ** felhasználáskor megszűnik a,, poz. * megszűnik a tárcsás féknél Kapcsolási rajz: lásd 0 0 Compact hengert: a légtartályból csatlakozók ALB vagy pótkocsi fékszelep 6 ** a fékhengerekhez jut Kapcsolófej, készlet Kapcsolófej, fék Vezetékszûrõ Dupla kioldószelep Légtartály Feszítõpánt Víztelenítõ szelep ALB-szabályozó beépített rugótesttel x) ALB- szabályozó beépített mérõszeleppel x) Tábla Beállítási érték ALB levegõ x) Tábla Beáll. ALB mech. x) Tristop-henger hozzácsomagolt * 90 5 Pótkocsi-fékszelep Kétirányú szelep Gyorslégtelenítõ szelep **** Vizsgálati csatlakozó Vizsgálati csatlakozó Mérõcsatlakozó ABS-kábellel, V **** ABS-dugós csatlakozó kábellel, V ABS- relészelep, V *** Y-mágneskábel ABS-elektronika, V Szenzor hosszabbító kábel VARIO Compact ABS-ECU **

26 . -tengely Fék-sablon Nyergespótkocsi Tartalék, piros Kétvezetékes légfék berendezés ABS VCS S / M-mel - X) 9 5, 6 0 *** 6 7 S x 7, * S x 6, * S x 0 Fék, sárga **** X) Táblázat: Használható ALB-szabályozó elzárja a légféktömlők 5 *** 0 S x, * S x 6, * 7 **** S x Törekedni kell a következőkre: Az összes fékhenger, plusz a hozzárendelt féktömlő azonos holttérfogata ABS-relészelepből kiindulva tartalmazza a tengely gyártójának szállítmánya **** szükség esetén elő kell irányozni *** itt lehet Boxer-ABS-relészelepet is használni ** felhasználáskor megszűnik a,, 5 poz. * megszűnik a tárcsás féknél Kapcsolási rajz: lásd 0 0 Compact hengert: a légtartályból csatlakozók ALB vagy pótkocsi fékszelep ** a fékhengerekhez jut Kapcsolófej, készlet Kapcsolófej, fék Vezetékszûrõ Dupla kioldószelep Légtartály Feszítõpánt Víztelenítõ szelep ALB-szabályozó beépített rugótesttel x) ALB- szabályozó beépített mérõszeleppel x) Tábla Beállítási érték ALB levegõ x) Tábla Beáll. ALB mech. x) Csuklós ráerõsítés az ALB-hez Tristop-henger hozzácsomagolt * Pótkocsi-fékszelep Kétirányú szelep Gyorslégtelenítõ szelep **** Vizsgálati csatlakozó Vizsgálati csatlakozó Vizsgálati csatlakozó ABS-kábellel, V **** ABS-dugós csatlakozó kábellel, V ABS- relészelep, V *** Y-mágneskábel ABS-elektronika, V Szenzor hosszabbító kábel, VA Szenzor hosszabbító kábel, HA VARIO Compact ABS-ECU **

27 Nyergespótkocsi Fék-sablon tengely. Kétvezetékes légfék berendezés ABS VCS S / M-mel Tartalék, piros Fék, sárga X) Táblázat: Használható ALB-szabályozó elzárja a légféktömlők Törekedni kell a következőkre: Az összes fékhenger, plusz a hozzárendelt féktömlő azonos holttérfogata ABS-relészelepből kiindulva tartalmazza a tengely gyártójának szállítmánya **** szükség esetén elő kell irányozni *** itt lehet Boxer-ABS-relészelepet is használni ** felhasználáskor megszűnik a 5, 6, 7, poz. * megszűnik a tárcsás féknél Kapcsolási rajz: lásd 0 0 Compact hengert: a légtartályból csatlakozók ALB vagy pótkocsi fékszelep ** a fékhengerekhez jut Kapcsolófej, készlet Kapcsolófej, fék Dupla kioldószelep Légtartály Feszítõpánt Víztelenítõ szelep ALB-szabályozó beépített rugótesttel x) ALB- szabályozó beépített mérõszeleppel x) Tábla Beállítási érték ALB levegõ x) Tábla Beáll. ALB mech. x) Csuklós ráerõsítés az ALB-hez Tristop-henger hozzácsomagolt * Pótkocsi-fékszelep Kétirányú szelep Nyomásarány-szelep **** Gyorslégtelenítõ szelep **** Vizsgálati csatlakozó Vizsgálati csatlakozó Vizsgálati csatlakozó Vizsgálati csatlakozó ABS-kábellel, V **** ABS-dugós csatlakozó kábellel, V ABS- relészelep, V *** Y-mágneskábel Mágneskábel ABS-elektronika, V Szenzor hosszabbító kábel Szenzor hosszabbító kábel VARIO Compact ABS-ECU **

28 . -tengely Fék-sablon Nyergespótkocsi Kétvezetékes légfék berendezés ABS VCS S / M-mel Tartalék, piros Fék, sárga X) 0 7 5, , * 0 *** *** S x, 5 * S x ****, 5 * **** 6 X) Táblázat: Használható ALB-szabályozó elzárja a légféktömlők 7 0 S x S x, *, 5 *, 5 * 0 9 Törekedni kell a következőkre: Az összes fékhenger, plusz a hozzárendelt féktömlő azonos holttérfogata ABS-relészelepből kiindulva tartalmazza a tengely gyártójának szállítmánya **** szükség esetén elő kell irányozni *** itt lehet Boxer-ABS-relészelepet is használni ** felhasználáskor megszűnik a, 5, 6 poz. * megszűnik a tárcsás féknél Kapcsolási rajz: lásd 0 0 Compact hengert: a légtartályból csatlakozók ALB vagy pótkocsi fékszelep 9 ** a fékhengerekhez jut Kapcsolófej, készlet Kapcsolófej, fék Vezetékszûrõ Dupla kioldószelep Légtartály Feszítõpánt Víztelenítõ szelep ALB-szabályozó beépített rugótesttel x) ALB- szabályozó beépített mérõszeleppel x) Tábla Beállítási érték ALB levegõ x) Tábla Beáll. ALB mech. x) Membránhenger hozzácsomagolt * Tristop-henger hozzácsomagolt * Pótkocsi-fékszelep Kétirányú szelep Gyorslégtelenítõ szelep **** Vizsgálati csatlakozó Vizsgálati csatlakozó Vizsgálati csatlakozó ABS-kábellel, V **** ABS-dugós csatlakozó kábellel, V ABS- relészelep, V *** Y-mágneskábel ABS-elektronika, V Szenzor hosszabbító kábel Szenzor hosszabbító kábel VARIO Compact ABS-ECU **

29 Nyergespótkocsi Fék-sablon tengely. Kétvezetékes légfék berendezés ABS VCS S / M-mel Tartalék, piros Fék, sárga - **** X) Táblázat: Használható ALB-szabályozó elzárja a légféktömlők X) 5, , * 6 *** S x 6 *** S x, 5 * ****, 5 * 9 **** 6 *** S x S x, *, 5 *, 5 * 0 9 Törekedni kell a következőkre: Az összes fékhenger, plusz a hozzárendelt féktömlő azonos holttérfogata ABS-relészelepből kiindulva tartalmazza a tengely gyártójának szállítmánya **** szükség esetén elő kell irányozni *** itt lehet Boxer-ABS-relészelepet is használni ** felhasználáskor megszűnik a 6, 7,, 9 poz. * megszűnik a tárcsás féknél Kapcsolási rajz: lásd 0 0 Compact hengert: a légtartályból csatlakozók ALB vagy pótkocsi fékszelep ** a fékhengerekhez jut Kapcsolófej, készlet Kapcsolófej, fék Vezetékszûrõ Dupla kioldószelep Légtartály Feszítõpánt Víztelenítõ szelep ALB-szabályozó beépített rugótesttel x) ALB- szabályozó beépített mérõszeleppel x) Tábla Beállítási érték ALB levegõ x) Tábla Beáll. ALB mech. x) Membránhenger hozzácsomagolt * Tristop-henger hozzácsomagolt * Pótkocsi-fékszelep Kétirányú szelep Gyorslégtelenítõ szelep **** Nyomásarány-szelep **** Vizsgálati csatlakozó Vizsgálati csatlakozó Vizsgálati csatlakozó Vizsgálati csatlakozó ABS-kábellel, V **** ABS-dugós csatlakozó kábellel ABS- relészelep, V *** Y-mágneskábel Mágneskábel ABS-elektronika, V Szenzor hosszabbító kábel Szenzor hosszabbító kábel VARIO Compact ABS-ECU **

30 . pótkocsikhoz Légrugótömlő 0 0 Légrugóberendezés Tartalék Üzemifék-berendezés 7, 6, ALB-szabályozó ALB-szabályozó Túlfolyószelep visszaáramlás nélkül 6,0 bar Légtartály Víztelenítõ szelep Vizsgálati csatlakozó Vezetékszûrõ Feszítõpánt Légrugószelep Vizsgálati csatlakozó pótkocsikhoz (Emelés és csökkentés) Légrugótömlő Tartalék Üzemifék-berendezés 9 6 5,, ALB-szabályozó ALB-szabályozó 7 Túlfolyószelep visszaáramlás nélkül 6,0 bar Légtartály Feszítõpánt Vizsgálati csatlakozó Vezetékszûrõ Víztelenítõ szelep Légrugószelep Vizsgálati csatlakozó Körtolattyús szelep

31 Légrugóberendezés nyerges vontatókhoz Légrugótömlő, 7 Tartalék Üzemifék-berendezés 5 6 ALB-szabályozó Túlfolyószelep visszaáramlás nélkül 6,0 bar nyerges vontatókhoz (Emelés és csökkentés) Légtartály Feszítõpánt Vezetékszûrõ Víztelenítõ szelep Vizsgálati csatlakozó Légrugószelep Vizsgálati csatlakozó Légrugótömlő Tartalék Üzemifék-berendezés 5, 6 9 ALB-szabályozó 7 Túlfolyószelep visszaáramlás nélkül 6,0 bar Légtartály Feszítõpánt Vezetékszûrõ Víztelenítõ szelep Vizsgálati csatlakozó Légrugószelep Vizsgálati csatlakozó Körtolattyús szelep

32 Emelőtengely berendezés 0 0 Elektromosan működő emelőtengely kapcsolás Légrugótömlő Műanyag x,5 feltöltésére 0x Emelőtömlőt Ellenőrző szeleppel ** feltöltésére Túlfolyószelep Légtartály Vezetékszûrõ Légtartály Emelõtengely szelep Nyomáskorlátozó szelep Nyomógombos kapcsoló Vizsgálati csatlakozó Kapcsoló 0 Légrugószelep Mechanikus működtetésű emelőtengely kapcsolás Légrugótömlő Műanyag x,5 feltöltésére 0x Emelőtömlőt Ellenőrző szeleppel ** feltöltésére Túlfolyószelep Légtartály Vezetékszûrõ Légtartály Emelõtengely szelep Nyomáskorlátozó szelep Vizsgálati csatlakozó Légrugószelep

33 Emelőtengely berendezés Automatikus emelés és csökkentés Légrugótömlő Műanyag x,5 feltöltésére 0x Emelőtömlőt Ellenőrző szeleppel ** feltöltésére Túlfolyószelep Légtartály Vezetékszûrõ Légtartály Emelõtengely szelep Nyomáskorlátozó szelep Vizsgálati csatlakozó Légrugószelep Automatikus emelés és csökkentés /- irányszeleppel a csökkentéshez Légrugótömlő Műanyag x,5 feltöltésére 0x Emelőtömlőt Ellenőrző szeleppel ** feltöltésére Túlfolyószelep Légtartály Vezetékszûrõ Légtartály Emelõtengely szelep Nyomáskorlátozó szelep Vizsgálati csatlakozó Légrugószelep /-irányszelep Fojtószelep Ø,5 mm

34 EBS D liftes tengelyemelő kapcsolás teljesen automatikus indulássegítővel és egykörös liftes tengelyemelő szeleppel és maradó nyomással Túlfolyószelep visszaáramlással Nyomáskorlátozó szelep Emelõtengely szelep Körtolattyús szelep Légrugószelep Túlfolyószelep visszaáramlás nélkül Légtartály Pótkocsi modulátor Dióda (pl. Wehrle) 0 Kábel Diagn. + ISS / ILS-kábel /-irányú mágnesszelep

EBS D. 1 függelék "841 700 929 0 fékdiagram" 3 tengelyes félpótkocsi 4S/2M vagy 2S2M PREV-vel és kétirányú szeleppel

EBS D. 1 függelék 841 700 929 0 fékdiagram 3 tengelyes félpótkocsi 4S/2M vagy 2S2M PREV-vel és kétirányú szeleppel EBS D 8 Függelék 4 8 EBS D függelék "84 700 929 0 fékdiagram" 3 tengelyes félpótkocsi 4S/2M vagy 2S2M PREV-vel és kétirányú szeleppel 42 függelék "84 700 948 0 fékdiagram" EBS D 8 3 tengelyes félpótkocsi
