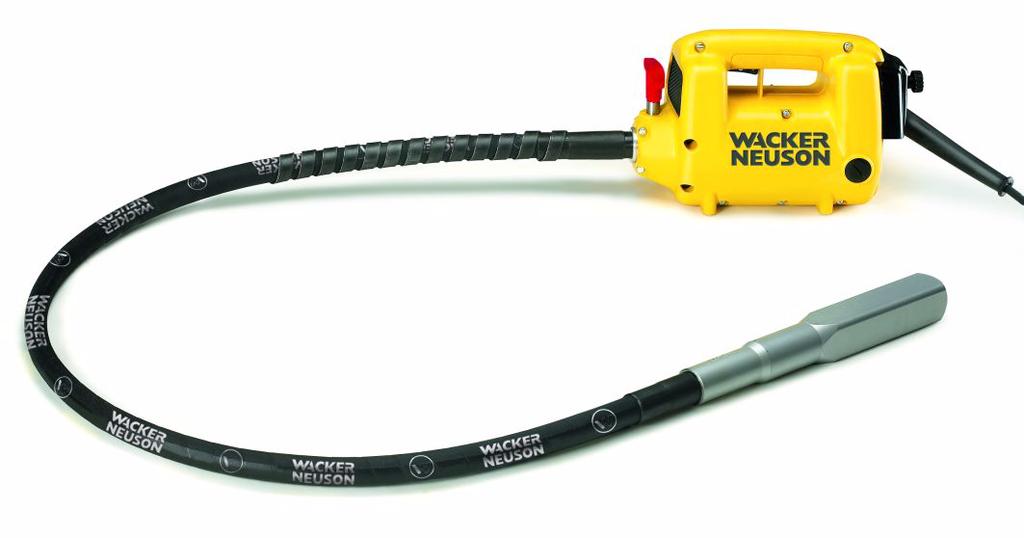

1 hu Moduláris belső vibrátor HMS M1000, M2000, M3000 Használati utasítás

2 Gyártó Wacker Neuson SE Preußenstraße München Tel.: +49-(0) Fax: +49-(0) A német nyelvű eredeti üzemeltetési útmutató fordítása

3 Inhalt HMS 1 Előszó Bevezetés A használati utasítás ábrázolási eszközei Wacker Neuson kapcsolattartó Bemutatott készüléktípusok Biztonság Alapelv A kezelőszemélyzet képesítése Védőfelszerelés Szállítás Üzembiztonság Biztonság kézi készülékek üzemeltetése esetén Biztonság elektromos készülékek üzemeltetése esetén Karbantartás Biztonsági és útmutató táblák Szállítási terjedelem Leírás Alkalmazási cél Működési mód A hajtómű komponensei és kezelőelemei A hajlékony tengely komponensei A vibrációs test komponensei Szállítás Üzemeltetés Üzembe helyezés előtt A vibrációs test szerelése Üzembe helyezés Üzemen kívül helyezés Karbantartás Karbantartási terv Karbantartási munkák Szemrevételezés Hajtómű Hajlékony tengely Vibrációs test Használati utasítás 3

4 HMS 9 Zavarelhárítás Ártalmatlanítás A készülék ártalmatlanítása Tartozék Speciális kulcs a hajlékony tengelyhez Csőmenettömítő Speciális kenőanyag hajlékony tengelyekhez SS-adapter Vállszíj Műszaki adatok Hajtómű Zaj- és vibrációs adatok Hajlékony tengelyek Vibrációs test Hosszabbítókábel A hajtómű - hajlékony tengely - vibrációs test megengedett kombinációi Szójegyzék EK-megfelelőségi nyilatkozat Használati utasítás

5 Elõszó 1 Előszó Ez a használati utasítás tudnivalókat és eljárásokat tartalmaz Wacker Neuson készülékének biztonságos üzemeltetéséhez és karbantartásához. Saját biztonsága és a sérülések elleni védelem érdekében olvassa el alaposan, ismerje meg és mindenkor vegye figyelembe a biztonsági utasításokat. Ez a használati utasítás nem szolgál útmutatóként átfogó karbantartási és javítási munkálatokhoz. A karbantartási és javítási munkálatokat a Wacker Neuson szerviznek ill. arra képzett szakembereknek kell elvégezniük. A készülék kialakításánál nagy súlyt helyeztünk kezelőjének biztonságára. Nem szakszerű üzemeltetés vagy nem előírásszerű karbantartás azonban veszélyeket okozhat. Kérjük, hogy Wacker Neuson készülékét ezen használati utasítás előírásainak megfelelően kezelje és tartsa karban. Gondosságáért cserébe zavartalan és kifogástalan üzemet várhat készülékétől. A készülék hibás részeit haladéktalanul ki kell cserélni! Az üzemeltetés vagy a karbantartás kérdéseivel, kérjük, forduljon a Wacker Neuson cég illetékeséhez. Minden jog fenntartva, különösen a sokszorosítás és terjesztés joga. Copyright 2009 Wacker Neuson SE Ezt a használati utasítást - akár kivonatos formában is - csak a Wacker Neuson cég kifejezett, előzetes és írásbeli engedélyével szabad újraelőállítani, feldolgozni, sokszorosítani vagy terjeszteni. A sokszorosítás, terjesztés vagy adathordozókon történő tárolás bármely, a Wacker Neuson cég által nem engedélyezett formája és fajtája az érvényes szerzői jogba ütközik, és bírósági eljárást von maga után. Nyomatékosan fenntartjuk a készülék tökéletesítését vagy biztonsági színvonalának emelését szolgáló műszaki változtatások jogát külön bejelentés nélkül is. 5

6 2 Bevezetés 2 Bevezetés 2.1 A használati utasítás ábrázolási eszközei Figyelmeztető szimbólum Jelen használati utasítás a következő kategóriákba tartozó biztonsági utasításokat tartalmaz: VESZÉLY, FIGYELMEZTETÉS, VIGYÁZAT, FIGYELEM. Tartsa be ezeket halálos baleset vagy személyi sérülés, anyagi károk vagy szakszerűtlen szerviz kizárása érdekében. VESZÉLY Ez a figyelmeztető utasítás olyan közvetlenül fenyegető veszélyekre utal, amelyek halálos balesethez vagy súlyos sérülésekhez vezetnek. A veszély a felsorolt intézkedésekkel elkerülhető. FIGYELMEZTETÉS Ez a figyelmeztető utasítás olyan lehetséges veszélyekre utal, amelyek halálos balesethez vagy súlyos sérülésekhez vezethetnek. A veszély a felsorolt intézkedésekkel elkerülhető. VIGYÁZAT Ez a figyelmeztető utasítás olyan lehetséges veszélyekre utal, amelyek könnyű sérülésekhez vezethetnek. A veszély a felsorolt intézkedésekkel elkerülhető. FIGYELEM Ez a figyelmeztető utasítás olyan lehetséges veszélyekre utal, amelyek anyagi károkhoz vezethetnek. A veszély a felsorolt intézkedésekkel elkerülhető. Utasítások Megjegyzés: Itt kiegészítő információkat talál. 6 Használati utasítás

7 2 Bevezetés Eljárási utasítás Ez a szimbólum egy tevékenység elvégzésére szólít fel. 1. A számozott eljárási utasítások arra szólítják fel, hogy a megadott sorrendben végezzen el valamit. Ez a szimbólum felsorolásra szolgál. 2.2 Wacker Neuson kapcsolattartó Az Ön Wacker Neuson kapcsolattartója az adott országtól függően a Wacker Neuson szerviz, a Wacker Neuson leányvállalat vagy a Wacker Neuson kereskedő. A címeket az interneten, a weboldalon találja meg. A gyártó címét megtalálja a jelen használati utasítás elején. 2.3 Bemutatott készüléktípusok Ez a használati utasítás egy terméksorozat különböző készüléktípusaira érvényes. Ebből kifolyólag néhány ábra kinézetében kissé eltérhet az Ön készülékétől. Ezenkívül olyan komponensek leírásával is találkozhat, amelyek az Ön készülékének nem részei. A bemutatott készüléktípusok részleteit a Műszaki adatok fejezetben találja meg. Használati utasítás 7

8 2 Bevezetés A típustábla adatai A típustábla olyan adatokat tartalmaz, amelyek egyértelműen azonosítják az Ön készülékét. Ezekre az adatokra a pótalkatrészek megrendelésénél és műszaki témájú érdeklődéseknél van szükség. Jegyezz fel az Ön készülékének adatait a következő táblázatban: Tétel Megnevezés Az Ön adatai 1 Csoport és típus 2 Építési év 3 Gépszám 4 Változatszám 5 Cikkszám 8 Használati utasítás

9 M1000, M2000, M Biztonság 3 Biztonság 3.1 Alapelv A technika állása A készülék gyártása a technika legújabb állásának és az elfogadott biztonságtechnikai szabályoknak megfelelően történt. Mindazonáltal szakszerűtlen alkalmazása esetén a felhasználó vagy harmadik személy életére és testi épségére nézve veszélyek, ill. a készülék sérülései és egyéb dologi károk keletkezhetnek. Rendeltetésszerű használat A készülék csak frissbeton tömörítésére használható. A vibrációs testnek bele kell merülnie a frissbetonba. A vibrációs testet nem szabad sav- vagy lúgtartalmú folyadékokba meríteni. A vibrációs testnek nem szabad hozzáérnie testrészekhez vagy nem szabad testrészekbe bevezetni azt. A hajtás, a hajlékony tengely és a vibrációs test komponenseket csak a megengedett kombinációban szabad egymással kombinálni. A hajtást csak a megengedett Wacker Neuson vibrációs testekkel és hajlékony tengelyekkel szabad üzemeltetni. A készülék a következő célokra nem használható: Meg nem engedett komponenseknek a hajtásra történő csatlakoztatása. A hajtás hajlékony tengely és vibrációs test nélküli üzemeltetése. A rendeltetésszerű használathoz tartozik a jelen használati utasítás összes utasításának figyelembe vétele, valamint az előírt ápolási és karbantartási utasítások betartása is. Minden más vagy azon túlmenő használat nem rendeltetésszerűnek számít. Az ebből eredő károkért a gyártó nem vállal felelősséget és jótállást. A kockázatot egyedül a kezelő viseli. Használati utasítás 9

10 3 Biztonság M1000, M2000, M3000 Szerkezeti módosítás Semmilyen esetben ne végezzen szerkezeti módosításokat a gyártó írásos engedélye nélkül. Ezáltal veszélyeztetné az Ön és más személyek biztonságát! Azonkívül megszűnik a gyártó felelőssége és jótállása. Főként a következő esetekben áll fenn szerkezeti módosítás: A készülék kinyitása és a Wacker Neuson cégtől származó alkatrészek tartós idejű eltávolítása. Olyan új alkatrészek beépítése, amelyek nem a Wacker Neuson cégtől származnak, vagy típusuk és minőségük nem felel meg az eredeti alkatrészeknek. Tartozékok felszerelése, amelyek nem a Wacker Neuson cégtől származnak. A Wacker Neuson cégtől származó pótalkatrészek fenntartások nélkül beszerelhetők. Azok a tartozékok, amelyek szerepelnek az Ön készüléke számára készített Wacker Neuson szállítási programban, fenntartások nélkül felszerelhetők. Erre vonatkozóan vegye figyelembe a használati utasításban szereplő felszerelési előírásokat. Ne fúrja ki a házat, hogy pl. táblát szereljen fel rá. A házba víz kerülhet és a készülék károsodhat. Az üzemeltetés előfeltétele A készülék kifogástalan és biztonságos üzemelés előfeltételezi a következőket: Szakszerű szállítás, tárolás, felállítás. Gondos kezelés. Gondos ápolás és karbantartás. Üzemeltetés A készüléket csak rendeltetésszerűen és műszakilag kifogástalan állapotban üzemeltesse. A készüléket csak biztonság- és veszélytudatosan, és az összes védőberendezéssel üzemeltesse. Semmilyen biztonsági berendezést ne módosítson vagy kerüljön meg. Munkakezdet előtt ellenőrizze a kezelőelemek és biztonsági berendezések hatásosságát. Soha ne üzemeltesse a készüléket robbanásveszélyes környezetben. Felügyelet Soha ne hagyja felügyelet nélkül a működő készüléket! 10 Használati utasítás

11 M1000, M2000, M Biztonság Karbantartás A készülék kifogástalan és tartós működéséhez rendszeres karbantartási munkák szükségesek. A készülék elhanyagolt karbantartása csökkenti a készülék biztonságát. Feltétlenül tartsa be az előírt karbantartási időközöket. Soha ne alkalmazza a készüléket, ha karbantartás vagy javítás szükséges. Üzemzavar Működési zavarok esetén a készüléket azonnal ki kell kapcsolnia és biztosítania kell. Haladéktalanul küszöbölje ki az üzemzavarokat, amelyek a biztonságot befolyásolhatják! A sérült vagy hibás alkatrészeket haladéktalanul cseréltesse ki! További információkat a Üzemzavar fejezetben talál. Pótalkatrészek, tartozékok Csak Wacker Neuson gyártmányú pótalkatrészeket használjon, vagy olyanokat, amelynek típusa és minősége megfelel az eredeti alkatrészeknek. Csak Wacker Neuson gyártmányú tartozékokat használjon. Ennek figyelmen kívül hagyása esetén mindennemű felelősség megszűnik. Felelősség kizárása A következő megsértések esetén a Wacker Neuson visszautasít mindenféle felelősséget a személyi és dologi károkért: Szerkezeti módosítás. Nem rendeltetésszerű használat. A jelen használati utasítás figyelmen kívül hagyása. Szakszerűtlen kezelés. Olyan alkatrészek beépítése, amelyek nem a Wacker Neuson cégtől származnak, vagy amelyeknek típusa és minősége nem felel meg az eredeti alkatrészeknek. Olyan tartozékok felhasználása, amelyek nem a Wacker Neuson cégtől származnak. Használati utasítás 11

12 3 Biztonság M1000, M2000, M3000 Használati utasítás Őrizze állandóan hozzáférhetően a használati utasítást a készüléken ill. a készülék alkalmazási helyén. Ha elveszítené a használati utasítást vagy egy további példányra lenne szüksége, úgy forduljon Wacker Neuson tárgyalópartneréhez vagy töltse le azt az internetről ( Szolgáltassa ki ezt a használati utasítást a készülék minden egyes további kezelőjének vagy rákövetkező tulajdonosának. Országspecifikus előírások Tartsa be a balesetmegelőzési és környezetvédelmi, pl. a veszélyes anyagokkal való bánásra, személyi védőfelszerelés viselésére vonatkozó országspecifikus előírásokat, szabványokat és irányelveket is. Egészítse ki a használati utasítást további utasításokkal az üzemi, hatósági, nemzeti vagy általános érvényű biztonsági irányelvek figyelembe vételéhez. Kezelőelemek Tartsa a készülék kezelőelemeit mindig szárazon, tisztán, olaj- és zsírmentesen. A kezelőelemeket, pl. Be/Ki kapcsolót, gázkart stb. nem szabad meg nem engedett módon reteszelni, manipulálni vagy megváltoztatni. Ellenőrzés károk szempontjából Műszakonként legalább egyszer ellenőrizze a kikapcsolt készüléket külsőleg felismerhető károk és hiányosságok szempontjából. Ne üzemeltesse a készüléket, ha károk vagy hiányosságok ismerhetők fel. Haladéktalanul küszöböltesse ki a károkat és hiányosságokat. 3.2 A kezelőszemélyzet képesítése A kezelő képesítése Csak kiképzett szakszemélyzetnek szabad a készüléket üzembe helyeznie és üzemeltetnie. Azonkívül a következő előfeltételek érvényesek: Testileg és szellemileg alkalmasak. Kioktatták őket a készülék önálló használatára. Kioktatták őket a készülék rendeltetésszerű használatára. Járatosak a szükséges biztonsági berendezésekben. Jogosultak a készülékeket és rendszereket a biztonságtechnika szabványai szerint önállóan üzembe helyezni. A vállalkozó vagy az üzemeltető rendelkezett önálló munkavégzésükről a készülékkel. 12 Használati utasítás

13 M1000, M2000, M Biztonság Hibás kezelés Hibás kezelés, helytelen használat vagy képzetlen személyzet általi kezelés esetén a kezelő vagy harmadik személy egészségét, valamint a készüléket, ill. más dologi értékeket veszély fenyegeti. Az üzemeltető kötelezettségei Az üzemeltetőnek a használati utasítást a kezelő számára hozzáférhetőnek kell tennie és meg kell bizonyosodnia arról, hogy a kezelő azt elolvasta és megértette. Javaslatok a munkához Kérjük, kövesse a következő javaslatokat: Csak jó testi állapotban dolgozzon. Koncentrálva dolgozzon, mindenek előtt a munkaidő vége felé. Ne dolgozzon a készülékkel, ha fáradt. Minden munkát nyugodtan, körültekintően és óvatosan végezzen. Soha ne dolgozzon alkohol, drogok vagy gyógyszerek befolyása alatt. Romolhat a látásképessége, reakcióképessége és az ítélőképessége. Úgy dolgozzon, hogy harmadik személyek ne sérüljenek meg. Gondoskodjon arról, hogy emberek vagy állatok ne tartózkodjanak a veszélyzónában. 3.3 Védőfelszerelés Munkaruházat A ruházatnak célszerűnek, azaz szorosan fekvőnek, de nem akadályozónak kell lennie. Az építkezés területén ne viseljen szabadon hosszú hajat, laza ruházatot vagy ékszert, beleértve a gyűrűket is. Sérülésveszély áll fenn pl. felakadás vagy a berendezés mozgó részeibe történő behúzás által. Csak nehezen gyulladó munkaruházatot viseljen. Személyi védőfelszerelés Használjon személyi védőfelszerelést a sérülések és egészségkárosodások elkerüléséhez: Biztonsági cipő. Munkakesztyű tartós anyagból. Munkaruha tartós anyagból. Védősisak. Hallásvédő. Használati utasítás 13

14 3 Biztonság M1000, M2000, M3000 Hallásvédelem Ennél a készüléknél előfordulhat az adott országra jellemző megengedett zajhatár (emberekre vonatkozó értékelési szint) túllépése. Ezért Önnek többek között hallásvédőt kell viselnie. A pontos értéket a Műszaki adatok fejezetben találja meg. A hallásvédővel különösen figyelmesen és körültekintően dolgozzon, mert csak korlátozottan hallhatja a zajokat, pl. kiáltásokat vagy hangjelzéseket. Wacker Neuson javasolja, hogy mindig viseljen hallásvédőt. 3.4 Szállítás A készülék kikapcsolása A szállítás előtt kapcsolja ki a készüléket és húzza ki a dugaszt a dugaszolóaljzatból. Hagyja kihűlni a motort. Készülék szállítása Biztosítsa a készüléket a szállítóeszközön felborulás, leesés vagy elcsúszás ellen. A készülék emelése A leeső készülék komoly sérülésveszélyt jelent. A készülék nem rendelkezik emelési és rögzítési pontokkal. Emeléskor biztosítsa a készüléket felborulás, leesés vagy elcsúszás ellen pl. egy zárt szállítótartályban. Ismételt üzembe helyezés Ismételt üzembe helyezés előtt szerelje össze a készülékeket, készülékrészeket, tartozékokat vagy szerszámokat, amelyek szállítási célokra leszerelésre kerültek. Csak a használati utasítás szerint járjon el. 3.5 Üzembiztonság Robbanásveszélyes környezet Soha ne üzemeltesse a készüléket robbanásveszélyes környezetben. 14 Használati utasítás

15 M1000, M2000, M Biztonság Munkakörnyezet Munkakezdet előtt ismerkedjen meg a munkakörnyezettel. Ehhez tartoznak pl. a következő pontok: Akadályok a munka- és közlekedési területen. A talaj teherbíróképessége. Az építkezési hely szükséges lebiztosítása, különösen a nyilvános közlekedési terület felé. Falak és fedelek szükséges lebiztosítása. Segítség lehetőségei balesetek esetén. Készülék üzembe helyezése Vegye figyelembe a készüléken levő és a használati útmutatóban olvasható biztonsági és figyelmeztető utasításokat. Soha ne helyezzen üzembe karbantartásra vagy javításra szoruló készüléket. A készüléket a használati utasítás szerint helyezze üzembe. Állásbiztonság Mindig figyeljen a biztonságos állásra, amikor a készülékkel dolgozik. Ez különösen állványokon, létrákon, egyenetlen vagy csúszós talajon stb. történő munkavégzés esetén érvényes. Vigyázat a forró részek esetében Üzem közben vagy kevéssel utána ne érjen hozzá a forró vibrációs testhez. A vibrációs test nagyon felforrósodhat és égési sérüléseket okozhat. Vigyázat a mozgó részek esetében Tartsa távol a kezét, lábát és becsíphető ruházatot a készülék mozgó vagy forgó részeitől. Berántás vagy zúzódás okozta súlyos sérülések veszélye. A készülék komponenseit ne használja fellépési segédeszközként vagy biztosítóeszközként A védőtömlőt, a csatlakozókábelt vagy a készülék más komponenseit soha ne használja mászási segédeszközként vagy biztosítóeszközként. Hajlékony tengely védelme Ne hajlítsa meg túlzottan, illetve ne törje meg a hajlékony tengelyt. Ne húzza keresztül éles peremeken a hajlékony tengelyt. Ha a hajlékony tengely beszorult a vasalásba, akkor kapcsolja ki a hajtást, majd húzza le a hajlékony tengelyt a hajtásról. Ezután a beszorult hajlékony tengelyt óvatosan ide-oda mozgatva oldja ki. Használati utasítás 15

16 3 Biztonság M1000, M2000, M3000 A készülék kikapcsolása Az alábbi helyzetekben kapcsolja ki a készüléket és húzza ki a dugaszt a csatlakozó aljzatból: Szünetek előtt. Ha nem használja a készüléket. Mielőtt letenné a készüléket, várja meg, amíg teljesen meg nem áll. Úgy állítsa vagy tegye le a készüléket, hogy az ne borulhasson fel, eshessen le vagy csúszhasson el. Tárolás Olyan biztonságosan állítsa vagy tegye le a készüléket, hogy az ne borulhasson fel, eshessen le vagy csúszhasson el. Tárolás helye Használat után a lehűlt készüléket olyan elzárt, tiszta, száraz és fagymentes helyen tárolja, amely gyermekek számára nem hozzáférhető. Rezgési terhelés Kézzel vezetett készülékek intenzív használata esetén nem zárhatók ki teljesen a rezgés okozta hosszan tartó egészségkárosodások. A rezgési terhelés lehető legalacsonyabb szinten tartása érdekében vegye figyelembe a mindenkori törvényes rendelkezéseket és irányelveket. A készülék rezgési terhelésére vonatkozó információk a Műszaki adatok című fejezetben találhatók. 3.6 Biztonság kézi készülékek üzemeltetése esetén A kézikészülék szabályszerű lerakása Óvatosan tegye le a készüléket. Ne dobja le a padlóra vagy nagyobb magasságból a készüléket. Ledobás esetén a készülék személyi sérülést okozhat vagy saját maga is károsodhat. Biztonságos munkavégzés kézi készülékekkel Munka közben kizárólag az arra szolgáló fogantyúnál fogva tartsa a készüléket. 16 Használati utasítás

17 M1000, M2000, M Biztonság 3.7 Biztonság elektromos készülékek üzemeltetése esetén Elektromos készülékekre vonatkozó speciális előírások Tartsa be a készüléke szállítási terjedelmének részét képező Általános biztonsági utasítások brossúrában levő biztonsági utasításokat. Tartsa be a balesetmegelőzési országspecifikus előírásokat, szabványokat és irányelveket is az elektromos berendezésekkel és készülékekkel összefüggésben. FIGYELMEZTETÉS Olvassa el az összes biztonsági utasítást és az egyéb utasításokat. A biztonsági utasítások betartásának elmulasztása áramütéshez, tűzhöz és/vagy súlyos testi sérülésekhez vezethet. Őrizze meg az összes biztonsági utasítást és egyéb utasítást, hogy a jövőben is elő tudja majd venni. Használati utasítás 17

18 3 Biztonság M1000, M2000, M3000 A I. védelmi osztályba tartozó elektromos készülékek áramellátása Megjegyzés: A névleges feszültséget a készüléke típustábláján találja. A készüléket megfelelő túláramvédelemmel ellátott, védőérintkezős 15 A/16 A- es dugaszolóaljzatra kell csatlakoztatni. Szükséges a következő áramvédő kapcsolók egyike: Standard áramvédő kapcsoló (impulzusáram-érzékeny, A típus). Minden áramra érzékeny áramvédő kapcsoló (B típus). A készüléket csak akkor szabad áramellátáshoz csatlakoztatnia, ha minden készülékrész kifogástalan állapotban található. Különösen ügyeljen a készülék következő komponenseire: Csatlakozó. Csatlakozókábel a teljes hosszán. A BE/KI kapcsoló kapcsolómembránja, ha van ilyen. Dugaszolóaljzatok. A készüléket csak érintetlen védővezeték-csatlakozással (PE) rendelkező áramellátásokra szabad csatlakoztatnia. Rögzített helyű vagy mobil áramfejlesztőhöz való csatlakoztatás esetén a következő biztonsági berendezések legalább egyikének léteznie kell: Áramvédő kapcsoló. ISO-őr. IT-hálózat. Ha a készüléket építéshelyi elosztóhoz csatlakoztatja, annak földeltnek kell lennie. Megjegyzés: Tartsa be a mindenkori nemzeti biztonsági irányelveket! 18 Használati utasítás

19 M1000, M2000, M Biztonság Hosszabbítókábel A készüléket csak sérülésmentes és típusengedéllyel rendelkező hosszabbítókábelekkel szabad üzemeltetnie! Csak védővezetővel rendelkező és a csatlakozódugóra, valamint az összekötőre helyesen csatlakoztatott védővezetős hosszabbítókábelt szabad használnia (csak I-es védelmi osztályú készülékekhez, lásd a Műszaki adatok című fejezetet). Csak típusengedéllyel rendelkező olyan hosszabbítókábeleket szabad használnia, amelyek alkalmasak az építkezési helyen történő alkalmazásra: H05RN-F vagy jobb, közepes gumitömlő-vezeték a Wacker Neuson a H07RN- F típust, SOW kábelt vagy az adott országra jellemző, azzal egyenértékű kivitelt javasolja. A sérült (pl. repedések a köpenyben) vagy laza dugaszú és csatlakozójú hosszabbítókábeleket azonnal ki kell cserélnie. A kábeldoboknak és a többférőhelyes dugaszolóaljzatoknak ugyanazon követelményeknek kell megfelelniük mint a hosszabbítókábeleknek. Esőtől, hótól és a nedvesség minden más formájától védje a hosszabbítókábeleket, kábeldobokat és a többférőhelyes dugaszolóaljzatokat. Teljesen csévélje le a kábeldobot A le nem csévélt kábeldob tűzveszélyt jelent. Az üzem megkezdése előtt teljesen csévélje le a kábeldobot. Csatlakozókábel védelme Ne használja a csatlakozókábelt a készülék húzására vagy emelésére. A csatlakozókábel dugaszát ne a kábelnél fogva húzza ki a csatlakozóaljzatból. Védje a csatlakozókábelt a hőtől, olajtól és éles szegélyektől. A csatlakozókábelt sérülés vagy laza dugasz esetén haladéktalanul ki kell cseréltetnie Wacker Neuson tárgyalópartnerével. 3.8 Karbantartás Karbantartási munkák Az ápolási és karbantartási munkákat csak annyira szabad végrehajtani, mint ahogyan azok ebben a használati utasításban le vannak írva. A biztonsági veszélyeztetések megelőzése érdekében minden további munkát, pl. a csatlakozókábel cseréjét a Wacker Neuson tárgyalópartnernek kell vállalnia. További információkat a Karbantartás fejezetben talál. Használati utasítás 19

20 3 Biztonság M1000, M2000, M3000 Leválasztás az áramellátásról Ápolási és karbantartási munkák előtt ki kell húznia a dugaszt a dugaszolóaljzatból a készülék leválasztásához az áramellátásról. Tisztítás A készüléket tartsa mindig tisztán és minden egyes használat után tisztítsa meg. Ne használjon üzemanyagokat vagy oldószereket. Robbanásveszély! Ne használjon magasnyomású tisztítót. Víz behatolása miatt megsérülhet a készülék. Elektromos készülékeknél áramütés okozta súlyos sérülés veszélye áll fenn. 3.9 Biztonsági és útmutató táblák A készüléken matricák találhatók, amelyeken fontos utasítások és biztonsági utasítások találhatók. Tartsa az összes matricát olvasható állapotban. Cserélje ki a hiányzó vagy olvashatatlan matricákat. A matricák cikkszámát a pótalkatrész-katalógusban találhatja meg. 2 Tétel Matrica Leírás 1 FIGYELMEZTETÉS A sérülésveszély csökkentése érdekében olvassa el a használati utasítást. Viseljen hallásvédőt. Tartsa be a használati helyzetet. 20 Használati utasítás

21 HMS Szállítási terjedelem 4 Szállítási terjedelem A készülék egyes komponenseit külön kell megrendelni. A teljes szállítási terjedelem tartalma: Hajtómű. Hajlékony tengely. Vibrációs test. Használati utasítás. Pótalkatrész katalógus. Általános biztonsági utasítások. Használati utasítás 21

22 Leírás HMS 5 Leírás 5.1 Alkalmazási cél 5.2 Működési mód A készüléket csak rendeltetésszerűen használja, lásd a Biztonság, rendeltetésszerű használat című fejezetet. Elv A készülék a következő komponensekből áll: Hajtómű. Hajlékony tengely. Vibrációs test. Ezeket a komponenseket különböző kivitelben lehet kombinálni, az alkalmazási körülményektől függően. Tétel Megnevezés Tétel Megnevezés 1 Hajtómű 3 Vibrációs test 2 Hajlékony tengely A hajtómű a hajlékony tengelyen keresztül hajtja a vibrációs testet, amely magas frekvenciájú vibrációkat kelt. Ezen vibráció révén a vibrációs test körmozgást végez. 22 Használati utasítás

23 HMS Leírás A vibrációs test frissbetonba történő belemerítésével annak hatókörében a frissbeton levegőmentessé és tömörré válik. A frissbeton ezzel egyidejűleg hűti a vibrációs testet. Megjegyzés: A beton tömörítése addig történik, amíg levegőbuborékok kerülnek a felszínre. 5.3 A hajtómű komponensei és kezelőelemei Tétel Megnevezés Tétel Megnevezés 1 BE/KI kapcsoló 6 Fogantyú 2 Szénkefék (2 darab) 7 Levegőztető rács 3 Levegőztető nyílás 8 Gyorscsatlakozó 4 Csatlakozókábel 9 Csatlakoztatás a hajlékony tengelyre 5 Légszűrő Gyorscsatlakozó A gyorscsatlakozó biztonságosan rögzíti a hajlkony tengelyt a hajtóműre és lehetővé teszi a hajlékony tengely gyors cseréjét. Szénkefék A szénkefék az üzemeltetés során elhasználódnak. Ha a szénkefék hossza rövidebb, mint a legkisebb hossz, akkor a motor automatikusan kikapcsol. Légszűrő A légszűrő a motor szennyeződés elleni védelmére szolgál. A légáram a légszűrőn keresztül lép be a hajtómű házába, lehűti a motort és a levegőztető rácson keresztül ismét kilép. Használati utasítás 23

24 Leírás HMS 5.4 A hajlékony tengely komponensei Tétel Megnevezés Tétel Megnevezés 1 Védőtömlő 4 Kupplung 2 Megtörés védelem 5 Csatlakozó a hajtóműhöz 3 Tengelybetét 6 Csatlakozás a vibrációs testre 5.5 A vibrációs test komponensei Tétel Megnevezés Tétel Megnevezés 1 Ház 3 Tengelybetét-adapter 2 Csatlakozó 24 Használati utasítás

25 HMS Szállítás 6 Szállítás Készülék szállítása 1. Kapcsolja ki a motort. 2. Várja meg, amíg a készülék teljesen megáll. 3. A csatlakozót húzza ki a csatlakozó aljatból. 4. Szerelje le a hajlékony tengelyt a hajtóműről. 5. Hagyja kihűlni a vibrációs testet. 6. Helyezze rá az öszes komponenst egy alkalmas szállítóeszközre. 7. Tekerje fel a csatlakozókábelt. Megjegyzés: Ne törje meg a csatlakozókábelt! 8. Biztosítsa az összes komponenst leesés vagy elcsúszás ellen. Használati utasítás 25

26 Üzemeltetés HMS 7 Üzemeltetés FIGYELMEZTETÉS A szakszerűtlen kezelés sérülésekhez vagy súlyos dologi károkhoz vezethet. Olvassa el és tartsa be ezen használati utasítás valamennyi biztonsági utasítását, lásd a Biztonsági utasítások fejezetet. FIGYELMEZTETÉS A beszivárgó nedvesség révén kúszóáram keletkezik. Sérülés áramütés következtében. Nedves környezetben a készüléket tartsa használati helyzetben vagy állítsa le. IPx4-kivitelű hosszabbítókábelt használjon, hogy a csatlakozó/kupplung összekötés fröccsenő víz ellen védett legyen. 7.1 Üzembe helyezés előtt Kicsomagolás után a készülék üzemkész. Csatlakozó A készüléket gyárilag az adott országban használatos dugasszal szerelik. Utasítás csatlakozódugasz nélküli kivitelhez (nem EU-országok) VESZÉLY Szakszerűtlen csatlakozódugasz felszerelés. Áramütés miatti életveszély. A csatlakozódugasz felszerelést és az azt követő a biztonsági vizsgálatot csak villamos szakember végezheti az érvényben lévő irányelvek szerint. A szerelési utasítást figyelembe kell venni. Ellenőrzések elvégzése Ellenőrizze, hogy megfelő-e az elektromos hálózat vagy az építéshelyi elosztó üzemi feszültsége (lásd a készülék típustábláját vagy a Műszaki adatok fejezetet). Ellenőrizze, hogy az elektromos hálózat vagy az építéshelyi elosztó az érvényes nemzeti szabványoknak és irányelveknek megfelelő biztosítóval rendelkezik-e. 26 Használati utasítás

27 HMS Üzemeltetés 7.2 A vibrációs test szerelése FIGYELMEZTETÉS Forgó alkatrészek. Kéz sérülése lehetséges. Kapcsolja ki a hajtóművet. Kapcsolja le a hajlékony tengelyt a hajtóműről. A hajlékony tengely rácsavarozása a vibrációs testre Tétel Megnevezés Tétel Megnevezés 1 Vibrációs test 3 Hajlékony tengely 2 Menet 1. Fogja be a hajlékony tengelyt egy prizmapofás satuba. 2. Hordja fel a csőmenettömítőt a hajlékony tengely menetére. 3. A menetes vibrációs testet dugja rá a hajlékony tengelyre úgy, hogy a tengelybetétet a vibrációs test tengelybetét-adapterébe vezeti. 4. Csavarozza fel a vibrációs testet a hajlékony tengelyre (Figyelem, balmenet!) és húzza meg egy nagy csőfogóval. 5. A csőmenettömítőt hagyja 24 órát kikeményedni. Használati utasítás 27

28 Üzemeltetés HMS A hajlékony tengely csatlakoztatása a hajtóműre Tétel Megnevezés 1 Hajlékony tengely 2 Kupplung 3 Gyorscsatlakozó 1. Állítsa a hajtóművet függőlegesen a talajra. A hajtómű kikapcsolt állapotban kell, hogy legyen. 2. Emelje fel a gyorscsatlakozót. 3. Illessze a hajlékony tengely kupplungját a hajtómű kuplungjába úgy, hogy nevezeti a tengelybetétet a hajtómű tengelybetét-adapterébe. 4. Vezesse be a hajlékony tengely kupplungját ütközésig. 5. Engedje el a gyorscsatlakozót. 6. Addig forgassa a hajlékony tengelyt, amíg a gyorscsatlakozó be nem kattan. 7. A hajlítható tengely meghúzásával ellenőrizze, hogy a gyorscsatlakozó teljesen rögzült. Megjegyzés: Ha a hajlékony tengely tengelybetétje új, akkor a hajtóművet kb. 5 percig be kell járatni úgy, hogy a hajlékony tengely (szükség esetén a vibrációs testtel együtt) csatlakoztatva van. 28 Használati utasítás

29 HMS Üzemeltetés 7.3 Üzembe helyezés Csatlakoztassa a készüléket az áramellátáshoz FIGYELEM Elektromos feszültség. A nem megfelelő feszültség a készülék károsodsához vezethet. Ellenőrizze, hogy az áramforrás feszültsége megegyezik-e a készülék adataival, lásd a Műszaki adatok fejezetet. FIGYELMEZTETÉS Elektromos feszültség. Sérülés áramütés következtében. Ellenőrizze a csatlakozókábelt és a hosszabbítókábelt károsodások szempontjából. Csak olyan hosszabbítókábelt használjon, amelynek védővezetéke a dugaszhoz és a csatlakozóhoz is csatlakoztatva van (csak I-es védelmi osztályú készülékekhez). 1. Kapcsolja ki a BE/KI kapcsolót. Megjegyzés: Ha a BE/KI kapcsoló be van kapcsolva, csatlakoztatáskor a készülék azonnal beindul. A készülék ide-oda csapdoshat és ezáltal személyi sérülést okozhat vagy saját maga is károsodhat. 2. Ha szükséges, megengedett hosszabbítókábellel kösse össze a készülék csatlakozókábelét. Megjegyzés: A hosszabbítókábelek megengedett hosszát és érkeresztmetszetét a Műszaki adatok fejezetben találja. 3. Dugja be a dugaszt a csatlakozó aljzatba. Használati utasítás 29

30 Üzemeltetés HMS A készülék bekapcsolása Tétel Megnevezés 1 BE/KI kapcsoló 1. Emelje fel a vibrációs testet a védőtömlőnél fogva a talajról, hogy a készülék vagy az aljzat sérüléseit megelőzze. 2. Kapcsolja be a készüléket a BE/KI kapcsolóval. Frissbeton tömörítése 1. Folyamatosan merítse bele a vibrációs testet a frissbetonba, várjon pár másodpercet, majd húzza ki. 2. Merítse a vibrációs testet a zsaluzat minden területébe és tömörítse a frissbetont. Megjegyzés: A sűrűbb vasalás miatt a tömörítést különösen intenzíven kell végezni a sarkok és a zsaluzat területén. Ügyeljen arra, hogy a vibrációs test lehetőleg ne érintkezzen a vasalással. Ha a beton már kötési fázisban van, mind a vibrációs testen, mind pedig a betonban károk keletkezhetnek. A vibrációs test betonban tartási ideje a vibrációs test átmérőjétől, a beton konzisztenciájától és a rétegvastagságtól függ. Annak ismertetőjelei, hogy a beton már elég tömör: A beton már nem süpped. Már nem vagy alig jönnek légbuborékok a felszínre. A vibrációs test által keltett zaj már nem változik. 30 Használati utasítás

31 HMS Üzemeltetés 7.4 Üzemen kívül helyezés A készülék kikapcsolása FIGYELEM A működő vibrációs test saját mozgása a frissbetonon kívül. Sérülésveszély vagy dologi károk keletkezésének veszélye a csapdosó vibrációs test miatt. Kapcsolja ki a készüléket, mielőtt letenné azt. FIGYELEM A működő vibrációs test felforrósodása a frissbetonon kívül. Égési sérülés veszélye forró felület miatt. A készülék károsodása megnövekedett kopás miatt. Ne működtesse a készüléket a frissbetonon kívül. 1. Lassan húzza ki a készüléket a frissbetonból, tartsa a levegőben a vibrációs testet. 2. Kapcsolja ki a készüléket a BE/KI kapcsolóval. 3. Várja meg, amíg a készülék teljesen megáll. 4. Lassan tegye le a készüléket. Megjegyzés: Ne törje meg a védőtömlőt és a csatlakozókábelt! 5. A csatlakozót húzza ki a csatlakozó aljatból. A hajlékony tengely lekapcsolása a hajtóműről FIGYELEM A hajlkony tengely kuplungja felmelegszik üzem közben. Égési sérülés veszélye forró felület miatt. Hagyja kihűlni a hajlékony tengely kuplungját, mielőtt megérintené. 1. Emelje fel a gyorscsatlakozót. 2. Húzza ki a hajlékony tengely kupplungját a hajtómű kuplungjából. 3. Engedje el a gyorscsatlakozót. Használati utasítás 31

32 Üzemeltetés HMS Készülék tisztítása Minden használat után tisztítsa meg a készüléket. 1. Tisztítsa meg a vibrációs testet és a védőtömlőt vízzel. Megjegyzés: A betonmaradványokat a készülék kavicságyba helyezésével távolíthatja el. 2. Törölje le a hajtóművet egy tiszta, nedves ruhával. 3. Megfelelő segédeszközzel tisztítsa meg a levegőztető rácsot. 32 Használati utasítás

33 HMS Karbantartás 8 Karbantartás FIGYELMEZTETÉS A szakszerűtlen kezelés sérülésekhez vagy súlyos dologi károkhoz vezethet. Olvassa el és tartsa be ezen használati utasítás valamennyi biztonsági utasítását, lásd a Biztonsági utasítások fejezetet. FIGYELMEZTETÉS Elektromos feszültség. Sérülés áramütés következtében. A készüléken végzendő munkák előtt húzza ki a dugaszt a dugaszolóaljzatból. Használati utasítás 33

34 Karbantartás HMS 8.1 Karbantartási terv Megjegyzés: Az itt felsorolt időszakok normál üzemeltetésre vonatkozó irányértékek. Szélsőséges üzemeltetés, pl. tartós használat esetén felezze meg a karbantartási időszakokat. Tevékenység Naponta üzemeltetés előtt Minden 50. óra után Minden 100. óra után Minden 300. óra után Ellenőrizze, hogy a csatlakozó kábel kifogástalan állapotban van-e hiba esetén cseréltesse ki a csatlakozókábelt.* Valamennyi alkatrész szemrevételezése sérülések keresése céljából. Hajtómű tisztítása: - Levegőbeömlő a légszűrőn. - Levegő kimenet a levegőztető rácson. Az összekötések pontos illeszkedésének ellenőrzése: - Hajlékony tengely vibrációs test: szükség esetén meghúzni. - Hajlékony tengely hajtómű: szükség esetén a kupplungot biztonságosan bekattintani. Tisztítsa meg a légszűrőt. Szénkefék ellenőrzése szükség esetén kicserélni. Ellenőrizze a vibrációs test kopásának mértékét. Kenje meg a hajlékony tengelyt és cserélje ki a műanyag perselyt. Olajcsere a vibrációs testben. * Végeztesse el ezeket a munkákat a Wacker Neuson kapcsolattartójának szerviz műhelyével. 34 Használati utasítás

35 HMS Karbantartás 8.2 Karbantartási munkák Munkavégzés műhelyben A karbantartási munkákat műhelyben munkapadon végezze. Ez a következő előnyökkel jár: Szemrevételezés A készülék védelme az építkezési hely szennyeződései ellen. Az egyenes és tiszta munkafelület megkönnyíti a munkát. A kis alkatrészek könnyebben áttekinthetők és nem vesznek el olyan könnyen. Készülék ellenőrzése FIGYELMEZTETÉS A készülék alkatrészeinek vagy a csatlakozókábel sérülései áramütés általi testi sérüléshez vezethetnek. A sérült készüléket ne üzemeltesse. A sérült készüléket haladéktalanul javíttassa meg. Ellenőrizze a készülék valamennyi komponensét, hogy nem sérült-e és nincsenek-e rajta repedések. Használati utasítás 35

36 Karbantartás HMS Hajtómű Tisztítsa meg a légszűrőt Tétel Megnevezés Tétel Megnevezés 1 Inbuszcsavar 3 Légszűrő 2 Légszűrő fedél 4 Levegőztető nyílás 1. Csavarozza ki az inbuszcsavart a megfelelő lt. 5 kulccsal és vegye le a légszűrő fedelét. 2. Vegye ki a légszűrőt és mossa ki tiszta vízzel. Megjegyzés: Cserélje ki a légszűrőt, ha az erősen elszennyeződött. 3. Megfelelő segédeszközzel tisztítsa meg a levegőztető nyílást. 4. Tegye be egy száraz légszűrőt. 5. Tegye fel a légszűrő fedelét. 6. Csavarozza be az inbuszcsavart a megfelelő lt. 5 kulccsal és húzza meg kézzel. 36 Használati utasítás

37 HMS Karbantartás A szénkefék ellenőrzése/cseréje FIGYELMEZTETÉS Szakszerűtlen alkatrészcsere. Áramütés miatti életveszély. Az alkatrészcserét és az azt követő a biztonsági vizsgálatot csak villamos szakember végezheti az érvényben lévő irányelvek szerint. Tétel Megnevezés Tétel Megnevezés 1 Sapka 3 Szénkefék 2 O-gyűrű 4 Legkisebb hossz 10 mm Előkészületek végrehajtása 1. A csatlakozót húzza ki a csatlakozó aljatból. 2. Távolítsa el a szennyeződéseket a sapka területén. Szénkefék kivétele 1. Csavarozza ki a szénkefe sapkáját (a hajtómű mindkét oldalán) a megfelelő hornyos csavarhúzóval és vegye ki az O-gyűrűvel együtt. 2. Húzza ki a szénkefét. 3. A visszaszereléshez ceruzával jelölje meg a szénkefe helyzetét. Szénkefék ellenőrzése Ellenőrizze mindkét szénkefe hosszát a legkisebb hossz miatt. Megjegyzés: Ha legalább az egyik szénkefe hossza rövidebb, mint a legkisebb hossz, cserélje ki mindkét szénkefét. Használati utasítás 37

38 Karbantartás HMS Szénkefék berakása 1. Tegye be a szénkefét (a hajtómű mindkét oldalán). Használt szénkefék esetén figyeljen az eredeti állásra és helyzetre, hogy elkerülje a károsodást és a szikraképződést a kollektoron. 2. Csavarja be a sapkát az O-gyűrűvel együtt és húzza meg kézzel a hornyos csavarhúzóval. Megjegyzés: Ha új szénkeféket rakott be, akkor a hajtóművet kb. 5 percig be kell járatni a hajlékony tengely csatlakoztatása nélkül Hajlékony tengely A tengelybetét kiszerelése Tétel Megnevezés Tétel Megnevezés 1 Hajlékony tengely 3 Kupplung 2 Tengelybetét 1. Távolítsa el a szennyeződéseket a kupplung területéről. 2. Fogja be a hajlékony tengelyt egy prizmapofás satuba. 3. Csavarozza le a kupplungot egy nagy csőfogóval vagy a speciális kulccsal (tartozék). 4. Egészen húzza ki a tengelybetétet a védőtömlőből. 5. Törölje le a tengelybetétet egy tiszta, szálmentes ronggyal. Megjegyzés: Ne tisztítsa a tengelybetétet vagy a védőtömlőt oldószerrel! 6. A kupplung és a hajlékony tengely meneteinek tisztítását drótkefével és tisztítószerrel végezze. 38 Használati utasítás

39 HMS Karbantartás A műanyag persely cseréje Tétel Megnevezés Tétel Megnevezés 1 Hajlékony tengely 3 Biztosítógyűrű 2 Műanyag persely 1. Távolítsa el a biztosítógyűrűt egy csavarhúzó segítségével. 2. Szükség esetén lehúzószerszámmal húzza ki a műanyag perselyt. 3. Törölje le a csapágyhelyet egy tiszta, szálmentes ronggyal. 4. Helyezze be az új műanyag perselyt. 5. Dugja be a biztosítógyűrűt domborulattal befelé, míg az összes fog be nem kattan a horonyba. Használati utasítás 39

40 Karbantartás HMS A tengelybetét kenése Tétel Megnevezés 1 Tengelybetét 2 Védőtömlő Megjegyzés: Ha a hajlékony tengelyen sérülések vagy berágódási nyomok látszanal, akkor a hajlékony tengelyt ki kell cserélnie. Zsírozza be a tengelybetétet kézzel, egyenletesen vékonyan speciális kenőanyaggal (tartozék). A hajlékony tengely összeszerelése 1. Vezesse be a tengelybetétet teljesen a védőtömlőbe úgy, hogy közben forgatja. A tengelybetét forgatásával a speciális kenőanyag eloszlik. 2. Vezesse be a tengelybetétet a vibrációs test tengelybetét-adapterébe. 3. Hordja fel a csőmenettömítőt (tartozék) a kupplung menetére. 4. Csavarozza fel a kupplungot a hajlékony tengelyre és húzza meg egy nagy csőfogóval vagy a speciális kulccsal (tartozék). 5. A speciális kulcs (tartozék) forgatásával ellenőrizze, hogy a tengelybetét könnyen jár-e. Megjegyzés: Ha a tengelybetét új, akkor a hajtóművet kb. 5 percig be kell járatni úgy, hogy a hajlékony tengely (szükség esetén a vibrációs testtel együtt) csatlakoztatva van. 40 Használati utasítás

41 HMS Karbantartás Vibrációs test A vibrációs test kopási mértékének ellenőrzése A kopási mértékek a következők: A vibrációs test legkisebb átmérője (H-vibrációs test). A négyszög legkisebb kulcsnyílása (HA-vibrációs test). A kopás a vibrációs test végén a legnagyobb. Ha a készülék egy helyen elérte a kopás mértékét, cseréltesse ki a cső alsó részét Wacker Neuson kapcsolattartójával. Vibrációs test Kopás mértéke [mm] Eredeti méret [mm] H 25, H 25S 24,0 25,0 H 35, H 35S 32,0 35,0 H 45, H 45S 41,0 45,0 H 55 52,0 57,0 H 65 58,0 65,0 H 25HA 25,0 26,2 H 35HA 32,0 36,0 H 45HA 39,0 45,0 H 50HA 46,0 50,0 Használati utasítás 41

42 Karbantartás HMS Olajcsere a vibrációs testben Tétel Megnevezés Tétel Megnevezés 1 Ház 3 Tengelybetét-adapter 2 Csatlakozó A vibrációs test kinyitása 1. Távolítsa el a szennyeződéseket a csatlakozó területéről. 2. Fogja be a hajlékony tengelyt egy prizmapofás satuba. 3. Csavarozza le a vibrációs testet a hajlékony tengelyről egy nagy csőfogóval (Figyelem, balmenet!). 4. A vibrációs test és a hajlékony tengely meneteinek tisztítását drótkefével és tisztítószerrel végezze. 5. Fogja be a vibrációs testet a csatlakozó területén. 6. Csavarozza le a házat egy nagy csőfogóval a csatlakozóról. Olajcsere 1. Öntse ki az olajat és környezetbarát módon ártalmatlanítsa. 2. A csatlakozó és a vibrációs test meneteinek tisztítását drótkefével és tisztítószerrel végezze. 3. Töltsön be elegendő mennyiségű, a specifikációnak megfelelő olajat a házba, lásd Műszaki adatok c. fejezet. 42 Használati utasítás

43 HMS Karbantartás A vibrációs test összeszerelése 1. Hordja fel a csőmenettömítőt a ház menetére. 2. Csavarozza fel a házat a csatlakozóra és húzza meg egy nagy csőfogóval. 3. Hordja fel a csőmenettömítőt a hajlékony tengely menetére. 4. A menetes vibrációs testet dugja rá a hajlékony tengelyre úgy, hogy a tengelybetétet a vibrációs test tengelybetét-adapterébe vezeti. 5. Csavarozza fel a vibrációs testet a hajlékony tengelyre (Figyelem, balmenet!) és húzza meg egy nagy csőfogóval. 6. A csőmenettömítőt hagyja 24 órát kikeményedni. Használati utasítás 43

44 Zavarelhárítás HMS 9 Zavarelhárítás A következő táblázatban a lehetséges üzemzavarokat, azok okait és elhárításukat találja. Üzemzavar Ok Elhárítás A készülék nem működik. A csatlakozókábel szakadt. Ellenőrizze a csatlakozókábelt, hiba esetén cseréltesse ki.* A szénkefék elhasználódtak. Cserélje ki a szénkeféket. Az áramvédő kapcsoló leoldott. Kapcsolja be az áramvédő kapcsolót. A BE/KI kapcsoló meghibásodott. Az áramfeszültség biztosítéka kioldott. Kapcsoltassa ki a BE/KI kapcsolót. * Aktiválja a biztosítékot. A motor leégett. Cserélje ki a hajtóművet. A készülék kihagy. A szénkefék elhasználódtak. Cserélje ki a szénkeféket. A motor igen hangosan jár. A szénkefék eltörtek. Cserélje ki a szénkeféket. A hajtómű csapágya elkopott. Cseréltesse ki a készülék A forgórész csiszolja az állórészt. alkatrészét. * A motor normál módon jár, de túlmelegszik. A légszűrő, a levegőztető rács vagy a levegőztető nyílás eldugult. Túl sok speciális kenőanyag van a hajlékony tengelyben. Túl sok olaj van a vibrációs testben. Távolítsa el a szennyeződést, szükség esetén cserélje ki a légszűrőt. Távolítsa el a felesleges speciális kenőanyagot egy ronggyal. Távolítsa el a felesleges olajat. 44 Használati utasítás

45 HMS Zavarelhárítás Üzemzavar Ok Elhárítás A motor lassan jár és túlmelegszik. A bemeneti feszültség túl alacsony. A hosszabbítókábel vezetékkeresztmetszete túl kicsi. A vibrációs test és a hajlékony tengely hibás kombinációja. A hajlékony tengely tengelybetétjének kenése nem megfelelő. A vibrációs test vagy a hajtómű csapágya elkopott. A forgórész csiszolja az állórészt. Biztosítsa a megfelelő hálózati feszültséget. Használjon megfelelő vezetékkeresztmetszetű hosszabbítókábelt. Csak a táblázat szerinti kombinációt használjon, lásd a Műszaki adatok c. fejezetet. Kenje meg a tengelybetétet. Cseréltesse ki a készülék alkatrészét. * * Végeztesse el ezeket a munkákat a Wacker Neuson kapcsolattartójának szerviz műhelyével. Használati utasítás 45

46 Ártalmatlanítás HMS 10 Ártalmatlanítás 10.1 A készülék ártalmatlanítása Az Ön készülékében is értékes nyersanyagok találhatók, amelyeket az ártalmatlanítás során környezetbarát módon kell újrahasznosítani. A készülék ártalmatlanítása során vegye figyelembe a helyi előírásokat és irányelveket, pl. az Elektromos és elektronikai kiöregedett készülékek európai irányelvét. Ne dobja a készüléket a hulladékok közé, hanem vigye el egy elkülönített gyűjtőhelyre. 46 Használati utasítás

47 HMS Tartozék 11 Tartozék A készülékhez bőséges tartozékválasztékot kínálunk. Bővebb információk az egyes tartozékcikkekről a weboldalon olvashatók Speciális kulcs a hajlékony tengelyhez A speciális kulccsal könnyebben lehet szétszerelni a hajlékony tengely kupplungját Csőmenettömítő Csőmenettömítőre van szüksége a vibrációs test és a hajlékony tengely, valamint a kupplung és a hajlékonytengely közti menetes kötések tömítéséhez Speciális kenőanyag hajlékony tengelyekhez 11.4 SS-adapter Wacker Neuson speciális kenőanyagra van szükség a hajlékony tengelyekben lévő hajlékony tengely betétek kenéséhez. Az SS-adapterrel két S-alakú hajlékony tengelyt lehet egymással összekapcsolni. FIGYELEM A motor túlterhelése. A túl hosszú hajlékony tengely a motor túlterheléséhez vezethet. Ne lépje túl a 9 m-es összhosszúságot. A hajlékony tengelyek különböző hosszait a Műszaki adatok c. fejezetben tatálja. Használati utasítás 47

48 Tartozék HMS 11.5 Vállszíj FIGYELMEZTETÉS A tartozékok szakszerűtlen használata sérülésekhez vagy súlyos anyagi károkhoz vezethet. A vállszíjat kizárólag a hajtás hátsó fogantyújára rögzítse. A vállszíjjal viheti a hajtóművet, ha gyakran kell változtatnia a helyét. 48 Használati utasítás

49 HMS Műszaki adatok 12 Műszaki adatok 12.1 Hajtómű Megjegyzés: Minden hajtómű kettős szigeteléssel van ellátva. Ezenkívül néhány típusnál védővezeték-csatlakozás is van. M-motor 230 V Megnevezés Mértékegység M 1000 M 2000 M 3000 Cikkszám A gyorscsatlakozó színe Zöld Sárga Piros Hossz x Szélesség x Magasság mm 350 x 160 x x 160 x x 160 x 200 Üzemelési súly kg 5,7 6,4 8,4 7,9 Névleges feszültség V 230 1~ Névleges frekvencia Hz Névleges teljesítményfelvétel kw 1,06 1,33 2,13 Névleges áramfelvétel A 4,5 6,5 10,0 Névleges fordulatszám min Hajtómotor Védelmi osztály * Védelem ** A szénkefék legkisebb hossza * DIN EN szerint,. ** DIN EN szerint. Univerzális elektromotor II IP24 mm 10,0 I Használati utasítás 49

50 Műszaki adatok HMS M-motor V Megnevezés M 1000 M 2000 M 3000 Cikkszám Hossz x Szélesség x Magasság mm 350 x 160 x 200 Üzemelési súly kg 5,3 6,0 6,2 8,1 Névleges feszültség V ~ Névleges frekvencia Hz Névleges teljesítményfelvétel kw 1,06 1,56 2,13 Névleges áramfelvétel A 9,0 15,0 20,0 Névleges fordulatszám min Hajtómotor Védelmi osztály * Védelem ** A szénkefék legkisebb hossza Univerzális elektromotor I IP24 mm 10,0 * DIN EN szerint. ** DIN EN szerint Zaj- és vibrációs adatok Megnevezés Mértékegység Mértékegység HMS Hangnyomásszint L pa a kezelőhelyen * Hangteljesítmény-szint L WA ** Az a hv gyorsulás teljes rezgési értéke *** db(a) 85 db(a) 96 m/s 2 5 K bizonytalanság m/s 2 1,0 * ISO 6081 szerint ** ISO 3744 szerint 50 Használati utasítás

51 HMS Műszaki adatok *** A DIN EN ISO 5349 szabvány szerint meghatározva, a cső alsó részétől 2 m-es távolságban, levegőben szabadon lógva, nominális fordulatszám mellett mérve Hajlékony tengelyek S-hajlékony tengelyek Megnevezés SM0-S SM1-S SM2-S SM3-S Hossz m 0,5 1,0 2,0 3,0 Súly kg 1,3 2,7 4,3 5,9 Megnevezés SM4-S SM5-S SM7-S SM9-S Hossz m 4,0 5,0 7,0 9,0 Súly kg 7,1 9,3 12,9 15,1 E-hajlékony tengelyek Megnevezés Mértékegység Mértékegység Mértékegység SM1-E SM2-E SM4-E Hossz m 1,0 2,0 4,0 Súly kg 1,5 2,5 4,3 Használati utasítás 51

52 Műszaki adatok HMS 12.4 Vibrációs test Standard vibrációs test Megnevezés H25 H25S H35 H35S Átmérő mm Hossz mm Súly kg 1,3 0,8 2,1 1,6 Olajmennyiség ml Olajspecifikáció SAE 0W-30 (API SF vagy jobb) Megnevezés H45 H45S H55 H65 Átmérő mm Hossz mm Súly kg 3,4 2,8 5,4 6,8 Olajmennyiség ml Olajspecifikáció SAE 0W-30 (API SF vagy jobb) HA-vibrációs test Megnevezés Mértékegység Mértékegység Mértékegység H 25HA H 35HA H 45HA H 50HA Kulcsnyílás mm Hossz mm Súly kg 1,3 2,3 3,3 3,9 Olajmennyiség ml Olajspecifikáció SAE 0W-30 (API SF vagy jobb) 52 Használati utasítás

53 HMS Műszaki adatok 12.5 Hosszabbítókábel FIGYELMEZTETÉS Elektromos feszültség. Sérülés áramütés következtében. Ellenőrizze a csatlakozókábelt és a hosszabbítókábelt károsodások szempontjából. Csak olyan hosszabbítókábelt használjon, amelynek védővezetéke a csatlakozódugóra és az összekötőre is csatlakoztatva van (csak I-es védelmi osztályú készülékekhez, lásd a Műszaki adatok című fejezetet). Kizárólag engedélyezett hosszabbítókábelt használjon, lásd a Biztonság című fejezetet. A hosszabbítókábel érkeresztmetszete a következő táblázatban található: Megjegyzés: Készülékének típusmegnevezését és feszültségét a típustábláról olvashatja le vagy a cikkszám alapján a Műszaki adatok fejezetben találja meg. Készülék Feszültség [V] Hosszabbítás [m] Érkeresztmetszet [mm 2 ] M < 33 1,5 < 55 2,5 < 88 4,0 230 < 133 1,5 < 150 2,5 M < 20 1,5 < 33 2,5 < 53 4,0 230 < 92 1,5 < 150 2,5 M < 25 2,5 < 40 4,0 230 < 60 1,5 < 100 2,5 Használati utasítás 53

54 Műszaki adatok HMS Példa Ön egy M2000/ V típusú készülékkel rendelkezik és egy 25 m hosszú hosszabbítókábelt szeretne használni. A készülék bemeneti feszültsége V. A táblázat alapján a hosszabbítókábelnek 2,5 mm 2 -es érkeresztmetszettel kell rendelkeznie. Megjegyzés: Csak > 5 m hosszabbítókábelt használjon. 54 Használati utasítás

55 HMS Műszaki adatok 12.6 A hajtómű - hajlékony tengely - vibrációs test megengedett kombinációi FIGYELEM A túl nagy vibrációs test vagy a túl hosszú hajlékony tengely túlterheli a hajtóművet. A komponensek túlzott kopása vagy károsodása léphet fel. Csak a komponensek megengedett kombinációját használja. Vibrációs test Hajtómű Hajlékony tengelyek SM1-E SM2-E SM4-E H 25 M M 2000 (+) (+) (+) M 3000 (+) (+) (+) H 25S M M 2000 (+) (+) (+) M 3000 (+) (+) (+) H 25HA M M M Magyarázat: + Ez a kombináció megengedett. (+) Ez a kombináció megengedett, de nem ajánlott. Ez a kombináció nem megengedett. Használati utasítás 55
