6 A SUMMARY CHART TO IDENTIFY THE CORRECT COMBINATION OF BAR/CHAIN - FILE/FILE HOL- DER D TABELLA RIASSUNTIVA PER IL CORRETTO ABBINAMENTO BARRA/CATENA - LIMA/GUIDA- LIMA B TABLEAU RECAPITULATIF POUR LE CORRECT ACCOUPLEMENT CHAINE/GUIDE CHAINE - LIME/PORTE LIME C TABELLE FÜR DIE KORREKTE KOMBINATION VON STANGE/KETTE - FEILE/FEILENFÜHRUNG E TABLA PARA EL CORRECTO ACOPLAMIENTO DE LA CADENA/BARRA DE GUÍA - LIMA/GUÍA DE AFILADO F OVERZICHTSTABEL VOOR EEN CORRECTE STANG/KETTING - VIJL/VIJLLEIDER VERBINDING s SAMMANFATTANDE TABELL FÖR RÄTT KOMBINATION STÅNGE/KEDJA FIL/FILFÖRARE q GENOPTAGENTE LISTE TIL KORREKT SAMMENFÖJNING/ KÆDE-FIL/FÖLGERFIL v OIKEAN YHDISTELMÄN TAULIKKO PUTKI/KETJU - HÖYLÄ/HÖYLÄTÄSO { SAMMENFATTENDE TABELL FOR KORREKT SAMMENKOBLING AV STANG/KJETTING - FIL/FIL- SKINNE p TABELA RESUMIDA PARA O CORRETO EMPARELHAMENTO BARRA/CORRENTE - LIMA/GUIA- LIMA k ΠΙΝΑΚΑΣ ΠΕΡΙΕΧΟΜΕΝΩΝ ΠΑ ΤΟ ΣΩΣΤΟ ΣΥΝΑΙΑΣΜΟ ΜΕΤΑΞΥ ΡΑΒ ΟΥ/ΑΛΥΣΙ ΑΣ ΛΙΜΑΣ/Ο ΗΓΟΥ ΛΙΜΑΣ TÁBLÁZAT A VÁZ/LÁNCÉS RESZELÖ/RESZELÖVEZETÖ KORREKT KOMBINÁCIÓIHOZ PRO MAC /45cm 68T 3/8 20 /50cm 72T 3/8 20 /50cmSP 72T 3/8 24 /60cmSP 82T 3/8 28 /70cmSP 92T 3/ B B 86826B (7/32 ) B B 86826B (7/32 ) B B 86826B (7/32 ) B (7/32 ) B (7/32 ) g Due to a constant product improvement programme, the factory reserves the right to modify technical details mentioned in this manual without prior notice. i La casa produttrice si riserva la possibilità di variare caratteristiche e dati del presente manuale in qualunque momento e senza preavviso. f La Maison se réserve la possibilité de changer des caractéristiques et des données de ce manuel à n importe quel moment et sans préavis. C Im Sinne des Fortschritts behält sich der Hersteller das Recht vor, technische Änderungen ohne vorherigen Hinweis durchzuführen. e La firma productora se reserva la posibilidad de cambiar las características y datos del presente manual en cualquier momento y sin previo aviso. h Door konstante produkt ontwikkeling behoud de fabrikant zich het recht voor om rechnische specificaties zoals vermeld in deze handleiding te veranderen zonder biervan vooraf bericht te geven. s Tilverkaren reserverar sig rätten att ändra fakta och uppgifter ur handboken utan förvarning. q Producenten forbeholder sig ret til ændringer, hvad angår karakteristika og data i nærværende instruktion, når som helst og uden varsel. v Jatkuvan tuotteen parannusohjelman tähden valmistaja pidättää oikeuden vaihtaa ilman ennakkovaroitusta tässä ohjekirjasessa mainittuja teknisiä yksityiskohtia. { Produsenten forbeholder seg all rett og mulighet til å forandre tekniske detaljer i denne manualen uten forhåndsvarsel. p A casa productora se reserva a possibilidade de variar características e dados do presente manual em qualquer momento e sen aviso prévio. k Λόγω προγράµµατος συνεχούς βελτίωσης προϊόντων, το εργοστάσιο επιφυλάσσεται του δικαιώµατος να τροποποιεί τις τεχνικές λεπτοµέρειες που αναφέρονται στο εγχειρίδιο αυτό χωρίς προηγούµενη ειδοποίηση. Folyamatos gyártmány felùjítási müsorunk következtében, a gyártó cég fenntartja a jogát ebben a Használati leirt müszaki adatok elözetes értesítés nélküli változtatására.

7 TEKNISKA DATA EZ A GYÁRTMÁNY MEGFELEL AZ EUROPAI GÉP BIZTONSÁGI EL ÓÍRÁSNAK LÖKETTÉRFOGAT (cm )... 3 FURAT / LÖKET (mm)... MOTOR TELJESÍTMÉNY (KW)... MAX. FORDULATSZÁM (min ) MIN. FORDULATSZÁM (min ) MOTOR SÚLYA (KG) (LÁNC ÉS VEZET OLAP NÉLKÜL)... LÁNCOSZTÁS (9,525 mm)... LÁNCSZEMEK ER OSSÉGE (mm)... VEZET OLAP MÉRET (cm)... FOGASKERÉK FOGAINAK SZÁMA... OLAJTANK URTARTALOM (cm )... 3 ÜZEMANYAGTANK URTARTALOM (cm )... 3 ÁLLANDÓ HANGSZINT LPAAV (dba) (ISO 7182)... GARANTÁLT HANGTELJESÍTMÉNYSZINT LPAAV (dba) (EN ISO 9207)... MÉRT HANGTELJESÍTMÉNYSZINT LPAAV (dba)... VIBRÁCIÓK (ISO 7505) (m/s ) x36 3, ,3 3/8 1,5 45/50/60/ ,8 6 H

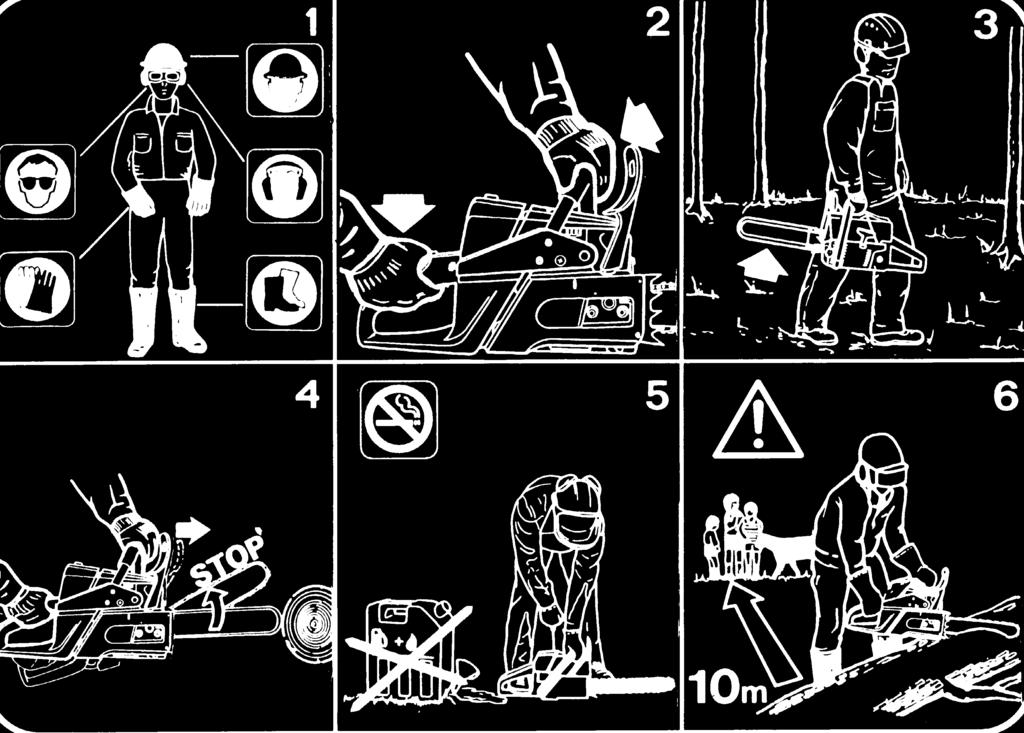

8 H MAGYAR A ÁLTALÁNOS LEÍRÁS 1. BIZTONSÁGI LÁNCFÉK 2. INDÍTÓKAR 3. GÁZKAR 4. GÁZKAR RÖGZÍTÓ 5. SZIVATÓ 6. TANKSAPKA 7. LÁNCFESZÍTÓ CSAVAR 8. LÁNCFÉK FEDÉL 9. ELÜLSÓ FOGANTYÚ 10. HÁTSÓ FOGANTYÚ 11. LEÁLLÍTÓGOMB 12. LÁNCOLAJOZÓTARTÁLY SAPKA 13. ELÓ GYORSITÓ 14. VEZETÖLAP 15. LÁNC 16. LEVEGÖSZÜRÖ FEDÉL 17. KARBURÁTOR BEÁLLÍTÓ CSAVAR 18. LAPRÖGZÍTÖ CSAVAR 19. SZELEP 20. ÜTKÖZÖ 21. LÁNCFESZÍTÖ CSAVAR B BIZTONSÁGI ELÓ ÍRÁSOK 1 A gép üzembe helyezése eló tt gondosan olvassa el a használati utasítást. Viseljen megfeleló védó öltözetet: testhez simuló védó öltözetet, biztonságos cipó t, munkavédelmi kesztyú t,védó szemüveget, védó sisakot és fú lvédó t. Viseljen olyan védó sisakot, mely megvédi a felrepüló tárgyaktól vagy fadaraboktól. 2 Munka közben mindig két kézzel, és szilárdan tartsa a láncfú részt. Ügyeljen rá, hogy a láncfú rész használatakor stabilan álljon. Gyó zó djön meg róla, hogy szükség esetén a fú részt ki tudja kapcsolni. Ne vágjon fát a géppel, ha nincs megfeleló képzettsége vagy felszereltsége ( heveder, kötél, biztonsági horog, stb. ). Ajánljuk, hogy használat eló tt tanulmányozza a láncfú rész megfeleló és biztonságos használatát. Ne dolgozzon a géppel ha fáradt, vagy ha gyógyszer, kábítószer, ill. alkoholos befolyásoltság alatt áll, mely által csökkenhet látása, gyorsasága, stb. A gép hosszabb használata vibrációs hatásnak teszi ki a használót, mely a fehér ujj szindrómát okozhatja, mely a kéz fogó képességét csökkentheti, és bódultságot okozhat. Azok, akik rendszeresen használják a gépet, megfeleló kontroll alatt tartsák kezüket és ujjaikat. Ha az eló bb említett szindróma felmerül, haladéktalanul keressen fel egy orvost. 3 Soha ne szállítsa a láncfú részt járó motorral. Még rövid ideig tartó szállításkor is tegye fel a láncvédó t a láncra, és úgy szállítsa a gépet, hogy a vezetó lap hátrafelé mutasson. Ha a láncfú részt jármú vel szállítja, helyezze stabil állásba, hogy elkerülje a gép feldó lését vagy a karburátor elvesztését. 4 Soha ne kezdjen a vezetó lap végével vágni, hogy elkerülje a veszélyes felcsapásokat. Mieló tt a lánccal megérinti a fát, várja meg, míg a motor eléri a maximum fordulatszámot. Ellenó rizze, hogy a vezetó lap vége és a lánc nem érintkezik esetlegesen más ággal, törmelékkel vagy kemény tárgyakkal. Vágás közben tartsa a gépet és a kapocsvasat a fával szemben. A teljes biztonság és hosszú élettartam biztosítása érdekében csak eredeti alkatrészeket és tartozékokat használjon. Ajánljuk, 81

9 hogy a kijelölt szakszervízzel rendszeresen ellenó riztesse, illetve szükség esetén javíttassa a láncfú részt. Vágás közben tartsa a gépet vállmagasságban. 5 Ne dolgozzon a láncfú résszel nyílt láng vagy benzin közelében. Csak nyitott, jól szelló zó környezetben használja a gépet. Karburátorcsere esetén mindig szárítsa fel a kiömlött üzemanyag-keveréket. A gépet helyezze távol a kiömlött üzemanyagtól. 6 Az embereket és állatokat tartsa távol a munkavégzés helyétó l, legalább 10 méterre, vagy a vágandó fa hosszúságának kétszeresére. Szükség esetén használjon jelzó fényt, hogy az esetleg jelenlévó személyeket biztonságos távolságban tartsa. A munkavégzés helyén ellenó rizze az esetleges veszélyeket, mint például : utakat, ösvényeket, elektromos vezetékeket, veszélyes állapotú fákat, stb. Ne használja a láncfú részt, ha a láncleállító berendezés (láncfék) hibás. Ne érintse meg a láncot, még akkor se, ha áll, amikor a gép mú ködik. Gyó zó djön meg róla, hogy van valaki, aki egy esetleges baleset során Önt meghallja. Ajánljuk tehát, hogy távolra esó helyen történó munkavégzéskor mindig legyen Önnél egy segélyhívó, és gyó zó djön meg róla, hogy valaki ismeri a pozícióját. Ne hagyja soha ó rizetlenül bekapcsolt gépét. AJÁNLJUK, HOGY MINDIG EREDETI TAR- TOZÉKOKAT ÉS ALKATRÉSZEKET HASZNÁLJON. C LÁNC ÉS VEZETÕLAP ÖSSZESZERELÉS Mieló tt bármilyen munkát végezne a láncon vagy vezetó lapon, gyó zó djön meg róla, hogy a motor ki van kapcsolva. A lánc felszerelésekor vagy beállításakor viseljen védó kesztyú t. A. Láncvédó B. Belsó láncvezetó lemez C. Vezetó laprögzító csavar D. Láncfeszító csap E. Olajzólyuk F. Külsó láncvezetó lemez G. Vezetó laprögzító csavarok anyái H. Csillagkerék I. Láncfeszító csavar Távolítsa el a láncvédó t (A) és a láncvezetó lemezt (F). Ügyeljen, hogy az olajozónyílás (E) ne tömó djön el. Fektesse a láncot a csillagkerék (H) fölé. Ügyeljen a fú részfogak megfeleló irányára. Helyezze a vezetó lapot a rögzító csavar (C) fölé, és húzza hátra addig, amíg lehet. Helyezze a láncot a vezetó lap hornyába, és tolja eló re a vezetó lapot. A vezetó lapfeszító csapot (D) illessze a vezetó lap furatába (E). Szerelje vissza a külsó láncvezetó lemezt és a láncvédó t. Lazán húzza meg a vezetó lap rögzító csavarjainak anyáit (G). Ugyanakkor emelje meg a vezetó lap végét, és a láncfeszító csavar (I) az óramutató járásával megegyezó irányba történó forgatásával feszítse meg a láncot. Akkor megfeleló a lánc feszessége, ha a lánc a vezetó lap körül megfeleló en fekszik, de még nehézség nélkül kézzel körbe lehet húzni. Húzza meg a vezetó lap mindkét rögzító csavarjának anyáit. Összeszereléskor és a láncfeszesség beállításakor mindig használja a dugókulcsot. FIGYELMEZTETÉS! Az ú tkó zó t a rajz szerint szerelje fel. ÚJ LÁNC BEJÁRATÁSA A feszesség beállításakor a lánc mindig hideg legyen. 1 Futtassa a láncot egy pár percig alacsony sebességen. Ellenó rizze, hogy az olajpumpa mú ködik -e. 2 Kapcsolja ki a motort, és állítsa be a láncfeszességet. 3 Új láncnál eleinte naponta ellenó rizze a feszességet, és adott esetben húzzon utána. 4 Ezt addig ismételje, míg a lánc nem nyúlik tovább. Soha ne nyúljon a lánchoz, ha jár a motor. D ÜZEMANYAGKEVERÉK Kizárólag a használati utasításban ajánlott üzemanyagot használjon. A gép egy kétütemú motorral van szerelve, ezért benzin-olaj keverékkel kell üzemeltetni. Csak olyan super vagy ólommentes benzint használjon, mely legalább 90 -es oktánszámú. Super benzint a speciális olajjal 2,5 % (40:1) arányban keverve használjon. Ha a kétütemú keverékhez más jó minó ségú olajat használ, az olaj aránya 5 % (20:1). Ha ólommentes benzint a speciális olajjal keveri, az olaj aránya 2,5 (40:1), ugyanígy egy jó minó ségú 82

10 H MAGYAR szintetikus olajnál. Csak megfeleló tartályban lévó olajat vásároljon. A legjobb keveréket akkor érheti el, ha eló ször az olajat tölti egy megfeleló kannába, majd a benzint hozzáönti. FONTOS A kannát minden haználat eló tt jól rázza fel. A kétütemú keverékek hamar megromlanak. Ajánljuk ezért, hogy minden fú részeléshez készítsen új keveréket. Az 1 hétnél öregebb keverék a motor károsodásához vezethet. FIGYELMEZTETÉS Üzemanyag betöltésekor soha ne dohányozzon. A tanksapkát mindig óvatosan nyissa ki. Ne tankoljon nyílt láng közelében vagy zárt épületben. Az üzemanyagot csak az erre kijelölt kannában tárolja. BIZTONSÁGI ELÓ ÍRÁSOK ÜZEMANYAG HASZNÁ- LATAKOR A benzin könnyen gyúlékony anyag. Mieló tt benzinnel dolgozik, oltson el minden nyílt lángot. A dohányzás szigorúan tilos. Ügyeljen, hogy a benzin ne ömöljön ki. Benzint csak hú vös, jól szelló zó helységben tároljon, és csak kifejezetten erre kialakított tartályban. Soha ne tároljon teli tankú gépet, és fó leg ne zárt, rosszul szelló zó helységben. Az üzemanyag gázai egy gázkályha vagy vízboiler szikrájától begyulladhatnak. A benzingó zök robbanáshoz vagy tú zhöz vezethetnek. Soha ne tároljon nagy mennyiségú üzemanyagot. Az újraindítás nehézségeinek elkerülése, és a motor védelme érdekében mindig ügyeljen arra, hogy a tankban elég üzemanyag legyen. LÁNCOLAJ FONTOS: ügyeljen arra, hogy a kannában lévó keverék jól és hosszasan fel legyen rázva, és az üzemanyag kiöntésekor a kannából ezt mindig ismételje meg. A rendszeres láncolajozás garanciát nyújt a lánc és vezetó lap hosszú élettartamára. Használjon közép viszkozitású láncolajat. Különösen ajánlotta speciális McCulloch láncolaj. Soha ne használja motorok fáradt olaját, mert a vezetó lapon, láncon és olajpumpán jóvátehetetlen károkat okozhat. Minden tankoláskor töltse meg az olajtartályt is a képen látható módon. FIGYELEM : a fú rész üzemeltetésekor megnyúlik a lánc - fó leg az új lánc -. Ezért alkalmanként a láncot utána kell állítani és meg kell feszíteni. Az új láncot 5 perc használat után meg kell feszíteni. A mechanikus olajpumpa a láncolajozáshoz szabályozható. Az olajmennyiség az (A) csavar forgatásával állítható be ( lásd kép). Az óramutató járásával ellenkezó irányba történó forgatáskor nó az olajmennyiség. FONTOS : teljesen zárt csavarnál az olajszint minimális. E A MOTOR INDÍTÁSA ÉS LEÁLLÍTÁSA FIGYELEM : Soha ne indítsa el a fú részt anélkül, hogy a vezetó lapot és a láncot megfeleló en felszerelte. Tartsa távol a fú részt az üzemanyagtöltó helytó l. A gépet eló re mutató vezetó lappal egy sima, stabil alapzatra fektesse. INDÍTÁS HIDEG MOTOR ESETÉN Az (L) kar hátrahúzásával (az elülsó karral szemben) gyó zó djön meg róla, hogy a láncfék ki van engedve. Gyó zó djön meg róla, hogy a STOP kapcsoló a STOP állással szemben lévó pozícióban áll. Állítsa vissza a biztonsági kapcsolót (A). Nyomja meg a gázkart (B), és húzza fel a gázrögzító t (C). Engedje el eló ször a gázkart (B), majd a gázrögzító t (C). Így bekapcsol a gázrögzító berendezés. A bal kezével tartsa eró sen a gépet. Húzza ki a szivatót (E). A karburátort a (D) kapcosoló egyidejú lenyomása mellett állítsa be.tartsa a képen látható módon a fú részt, és húzza a berántózsinórt mindaddig, míg a motor kis idó re beindul. Tolja vissza a szivatót (E) ütközésig. Tartsa feszesen a gépet, nyomja be (D) gombot, és húzza meg a berántó. zsinórt. Húzza a berántózsinórt mindaddig, míg a motor be nem ugrik. Hagyja pár másodpercig futni a motort, és tartsa eró sen a gépet. Ezáltal a motor a munka megkezdése eló tt közepes fordulatszámon bemelegedhet. Kapcsolja ki utána a gázszabályozó berendezést, és nyomja meg a gázkart (B). A gép kikapcsolásához állítsa a STOP kapcsolót STOP állásba. FONTOS. Hosszas, maximum teljesítményú munkavégzés után ajánlatos a motort leállítás eló tt néhány másodpercig alacsony fordulatszámon még járatni. INDÍTÁS MELEG MOTOR ESETÉN Ügyeljen arra, hogy a STOP kapcsoló a STOP pozícióval szemben, a gázkar (B) pedig minimum állásban álljon. Tartsa feszesen a gépet, nyomja be (D) gombot, 83

11 és húzza meg a berántó. zsinórt. INDÍTÁS MELEG MOTOR ESETÉN TANKOLÁS UTÁN Ha teljesen üres az üzemanyagtank, töltse fel, és úgy indítsa el a gépet, ahogy azt a hideg motor esetében leírtuk. F FÚ RÉSZELÉS FONTOS : Fú részelés eló tt gondosan olvassa el a biztonsági eló írásokat. FADÖNTÉS - Gyó zó djön meg róla, hogy a munkaterületen illetéktelen személyek vagy állatok nem tartózkodnak. - Határozza meg eló re a fa dó lési irányát, és tervezze meg az esetleges meneküló útvonalat a fatörzs dó lésirányával ellenkezó irányba. - Eró s szélben ne döntsön ki fát. 1 Távolítsa el a fatörzs mellett és alatt található ágakat, köveket és egyéb tárgyakat, melyek a láncot károsíthatják. Ha a fatörzs aljánál nagy gyökerek találhatóak, eló ször ezeket fú részelje le, mieló tt elkezdi a fa kidöntését (lásd kép). 2 A)Vágjon ki egy 45 fokos éket (A) a rönk oldalából, a rönkátméró 1/3 részét, amerre a fának dó lnie kell. Utána vágjon 5 cm -t az ék felett a másik oldalról (B). Ügyeljen arra, hogy ne fú részelje a rönköt keresztül, hanem maradjon egy rész, mely mint egy csukló tartja a fát dó léskor (C). B) Vágjon éket annak érdekében, hogy a dó lés idejét és irányát meg tudja határozni és ellenó rizni. 3 Amint a fa dó lni kezd, hagyja el a helyszínt a megtervezett útvonalon. Kidó lt fatörzs darabolása 4 A) Vastagabb ágak levágása : az ágak levágása és összedarabolása közben állítsa a fatörzset a legeró sebb ágára, hogy jól meg legyen támasztva. B) Egyik végén alátámasztott fatörzs darabolása: eló ször vágja a vezetó lap felsó részével (A) alulról a fatörzset az egyik oldalán a vastagság 1/3-ig. Vágja a másik oldalról keresztül a fát úgy, hogy a két vágás találkozzon (B). Így elkerülheti a fa elhasadását vagy törését. C) Mindkét oldalon alátámasztott fatörzs vágása: eló ször vágja a fatörzset az egyik oldalán az átméró 1/3-ig (A). Vágja a másik oldalról keresztül a fát úgy, hogy a két vágás találkozzon (B). Így elkerülheti, hogy vágáskor a törzs blokkolja a láncot. D) Ha a fa teljes hosszában alá van támasztva, vágja felülró l, ügyelve arra, hogy a lánc ne érjen a talajhoz. Ha domboldalon dolgozik, mindig a magasabban fekvó részen álljon. Deszka fú részelésekor rögzítse azt satuval, ékekkel vagy hevederrel. Nagy eló vigyázatossággal fú részeljen kis bokrot vagy kis fát, mert könnyen felakadhat a láncra, és egy eró s csapás esetén Ön elveszítheti egyensúlyát. G PORLASZTÓ BEÁLLÍTÁS FIGYELEM: ajánljuk, hogy a beállítást a kijelölt szakszervízzel végeztesse el. A mú veletet három csavarral kell elvégezni: L csavar : üresjáratban és gyorsulásnál szabályozza az üzemanyagot. Beállítása : óvatosan csavarja az óramutató járásával megegyezó irányba ütközésig, majd ellenkezó irányba 1 fordulatot. Ha a motor nem gyorsul, csavarja ki a csavart, és húzza meg további 1/8 fordulattal, hogy az üzemanyagszint megnövekedjen. H csavar: a legmagasabb fordulatszámnál szabályozza az üzemanyagot. Beállítása : óvatosan csavarja az óramutató járásával megegyezó irányba ütközésig, majd ellenkezó irányba 1-1/2 fordulatot. Ha a motor a megfeleló nél nagyobb fordulatszámon fut ( min -1 ), húzza meg a csavart további 1/8 fordulattal, hogy az üzemanyagszint megnövekedjen. I csavar : mechanikusan szabályozza a fojtószelepet oly módon, hogy enyhén nyitva tartja, így szabályozva az üresjáratot (2.500 min -1 ). FIGYELEM: üresjáratban a magas fordulatszám a lánc mozgását idézheti eló. A porlasztót gyártáskor normál használatra beállítják. Amennyiben jelentó s változás észlelhetó a beállított viszonyokban, kötelezó egy utólagos porlasztóbeállítás. Ezért kérjük, forduljon a helyi kijelölt szakszervízhez, aki Önnek megfeleló segítséget nyújt, és rendelkezik a helyes szerszámokkal. 84

12 H MAGYAR H RENDSZERES KARBANTARTÁS Mieló tt bármilyen karbantartási munkához kezd, gyó zó djön meg róla, hogy a motor ki van kapcsolva. LÁNC: rendszeresen ellenó rizze a feszességet. Egy új lánc naponta elveszítheti feszességét. Csavarja ki az anyákat. Húzza meg a láncot (lásd Összeszerelés fejezet). Csavarja vissza az anyákat. 1 VEZETÓ LAP - Gondosan tisztítsa meg a hornyokat (K) és a nyílásokat (L) az olajszint miatt. - Kenje meg a forgatócsillagokat csapágyzsírral, fordítsa meg, és ismételje meg a mú veletet. - Rendszeresen forgassa a vezetó lapot, hogy egyenletesen használódjon el. 2 LEVEGÓ SZÚ RÓ - Egy eltömó dött szú ró megváltoztathatja a levegó és benzin összeállítását, mely csökkenti a teljesítményt, és növeli az üzemanyagfogyasztást. - Elsó ként távolítsa el a levegó szú ró fedelet. - Mossa ki a szú ró t benzinnel (ne használjon ehhez kétütemú keveréket). - Óvatosan levegó nyomás segítségével is megtisztíthatja a szú ró t. - Cserélje ki a szú ró t, ha károsult, vagy ha a szú ró pereme nem tömít kifogástalanul a fedéllel. 3 GYÚJTÓGYERTYA - 30 óránként távolítsa el a gyújtógyertyát, tisztítsa meg, és ellenó rizze a hézagot (0,5 0,6 mm) munkaóránként, vagy ha eró sen rásült, cserélje ki a gyertyát. - Ha szokatlanul eró s rásülést lép fel, ellenó rizze a porlasztó beállítását és az olaj-benzin keverék százalékos arányát. Gyó zó djön meg arról is, hogy az olaj elsó osztályú minó ség. 4 OLAJSZÚ RÓ Az olajszú ró a porcsó végén, az olajtartályban található. Tisztításkor vagy csere esetén a szú ró t az olajtartály beöntó nyílásán keresztül kell kihúzni. Használjon egy fém kampót vagy egy hosszú nyelú fogót. Ha az olajtartályba szennyezó dés kerül, töltse fel petróleummal vagy benzinnel, és jól rázza fel. Utána öntse ki, és töltse fel friss láncolajjal. Soha ne használjon fáradt olajat. 5 ÜZEMANYAGSZÚ RÓ A szú ró kicserélésekor távolítsa el a tanksapkát, és vegye ki egy fém kampó vagy egy hosszú nyelú fogó segítségével. A képen látható módon cserélje ki a szú ró t, és tegye vissza. Ajánljuk, hogy legalább évente egyszer cserélje ki az üzemanyagszú ró t. LÁNCFÉK FIGYELEM: ne szedje szét, illetve ne manipulálja a biztonsági láncfék mechanizmusát. Hibás mú ködés vagy bizonyos részek kicserélése esetén forduljon kizárólag a kijelölt szakszervízhez. Rendszeresen tisztítsa meg a láncfék mechanizmusát (anélkül, hogy szétszedné), és optikailag ellenó rizze a szalag elhasználódását. RENDSZERESEN: annak érdekében, hogy a motor túlmelegedését elkerülje, rendszeresen távolítsa el a fú részró l a port és a fadarabokat. Ez különösen érvényes a motorház hú tó bordázatára. HOSSZABB TÁROLÁS UTÁN: ha hosszabb ideig nem használta gépét, ürítse ki a tankból az üzemanyagot, és indítsa be a motort, hogy a maradék benzin elhasználódjon. I LÁNCFÉK ELLENÕRZÉSE A láncfék nem nyújt teljes védelmet, ha a gép a szükséges eló vigyázatosság és karbantartás nélkül mú ködteti. A láncfék kézzel is beállítható a fékkar eló re húzásával. A kézi fékezés viszont csak a legalacsonyabb motorteljesítménynél és csak rövid ideig ajánlatos. Végezze ezt el üres járatú motornál, és kapcsolja be a féket (lásd lent). Minden használat eló tt próbálja ki a láncféket. Minden indítás eló tt oldja ki a féket. A visszacsapást (a fú rész felfelé történó impulzusa) a lánc és a veszélyes területen lévó fa vagy egyéb tárgy találkozása okozhatja (lásd kép). Ez a visszacsapás egy hátrafelé irányuló reakciót vált ki, mely a gép feletti kontroll elvesztéséhez vezethet. Ezért soha ne kezdjen a lánccal ilyen szögben 85

13 vágni. Mindig két kézzel tartsa a fú részt. A féket úgy kapcsolhatja be, hogy a bal kezével mú ködteti a kart. FIGYELEM : a fa érintése láncrezgést okozhat, mely a nem megfeleló en reszelt fú részfogaknál a lánc elcsúszásához vezethet. LÁNCFÉK MÚ KÖDÉSÉNEK ELLENÓ RZÉSE : 1 A láncfék akkor kapcsol be, ha a fékkart hátra húzza, és az bekattan (a lánc mozog). 2 A láncfék akkor kapcsol be, ha a fékkart eló re tolja (a lánc leáll). A fékkarnak minden esetben be kell kattannia. Ha ehhez szokatlan eró re van szükség, vagy a kar egyik állásba se mozgatható, NE HASZNÁLJA A GÉPET. Azonnal vigye a kijelölt szakszervízhez. L LÁNCÉLEZÉS 1 Az élezést egy 7/32 félgömbreszeló vel végezze el. Ügyeljen, hogy a lánc megfeleló feszességú legyen, és hogy a láncfék ki legyen oldva. Egy megfeleló reszeló tartó nagy segítség. 2 Tartsa be a reszeló szöget : vízszintesen kb. 35 % (a reszeló tartóba be van gravírozva) 30-35, függó legesen kb , úgy, hogy a reszeló csúcsa a lánctól épphogy 60 kal kiemelkedjen. 3 Mindig vízszintesen mozgassa a reszeló t, belülró l kifelé. Kifelé eró teljesen mozgassa a reszeló t, befelé pedig lehetó leg ne érjen hozzá. 4 Annak érdekében, hogy a pontos vágószöget betartsa, ajánljuk, úgy tartsa a reszeló t, hogy vízszintesen a felsó vágórésztó l 0,5 mm -rel kiemelkedjen. 5 VÁGÁSI-MÉLYSÉGSZABÁLYZÓ A lánc néhány élezése után ellenó rizni kell a vágási-mélységszabályzót. A megfeleló magasság a felsó vágórészt alatt 0,65 mm -re található. Ellenó rizze a magasságot hiteles méró eszközzel, és reszelje le a kiálló részeket. Végezetül kerekítse le a reszeló vel a mélységszabályzó elülsó részét (D). HIBAKERESÉS Ellenörizze, hogy a STOP kapcsoló az I pozícióban áll -e. Ellenörizze, hogy a tank min. 25% -ig tele van -e. Ellenörizze, hogy a levegöszürö tiszta -e. Vegye ki a gyújtógyertyát, tisztítsa meg, és tegye vissza. Adott esetben cserélje ki. A porlasztócsavarokat ellenörizze, esetleg állítsa be. Cserélje ki az üzemanyagszüröt. Forduljon a szervízhez. Pontosan tanulmányozza a vágóeszközök felszerelését. Ellenörizze, hogy a fém vágóeszközök élesek -e. Más esetben forduljon a szakszervízhez. A motor nem ugrik be A motor rendszertelenül jár vagy veszít erejéböl A gép beugrik, de rosszul vág Ha a motor még mindig nem jár megfelelõen, forduljon a kijelölt szakszervízhez. 86
