1 Budapesti Műszaki Főiskola Rejtő Sándor Könnyűipari Mérnöki Kar Médiatechnológiai Intézet Nyomdaipari Tanszék Karbantartás-szervezés szervezés a nyomdaiparban

2 Budapesti Műszaki Főiskola Rejtő Sándor Könnyűipari Mérnöki Kar Médiatechnológiai Intézet Nyomdaipari Tanszék A tantárgy programja és a követelmények bemutatása

3 Előadók: Dr. Horváth Csaba okl. gépészmérnök gépészeti elektrotechnikai szakmérnök egyetemi doktor (dr. univ.) Ph.D. ügyvezető igazgató Kerekesné Kecskés Katalin okl. villamosmérnök okl. gazdasági mérnök folyamatszervező szakmérnök műszaki és minőségirányítási igazgató igazgatótanács-tag Nyomda-Technika Kft./Debrecen Alföldi Nyomda Zrt./Debrecen

4 Elérhetőség: Tantárgyfelelős oktató: Szentgyörgyvölgyi Rózsa főiskolai adjunktus Dr. Horváth Csaba Kerekesné Kecskés Katalin

5 A nyomdaipar a robbanásszerűen fejlődő kommunikációs és informatikai üzlethez tartozik, a technikai fejlődés óriási léptékű, a nyomdákban ma már minden technológiai műveletet géppel végeznek, nagyon jellemző az összetett integrált gépsorok alkalmazása is.

6 Oktatási cél A nyomdaüzemekben dolgozó nyomdamérnökök életének mindennapos gyakran meghatározó - része a gépek üzemeltetése és a kapcsolódó karbantartási feladatok irányítása, szervezése. A tantárgy oktatásával ezekhez az üzemeltetési, karbantartási feladatokhoz kívánunk elméletileg megalapozott, de a gyakorlatban azonnal alkalmazható tudásanyagot bemutatni és átadni a hallgatóknak.

7 Előadás tematika 1. A nyomdaipari karbantartás. Meghibásodás és műszaki megbízhatóság. 2. A karbantartás alapfogalmai, karbantartási rendszerek. 3. A nyomdaipari berendezések karbantartásának jellegzetességei. 4. Közepes és nagy nyomdaüzemek karbantartásának célszerű kialakítása. 5. Emberi tényező szerepe a nyomdaipari karbantartásban. 6. Karbantartási irányítási információs rendszer kialakítása.

8 Előadás tematika 7. Minőségirányítás a karbantartásban. 8. Beruházási menedzsment és karbantartás. 9. Üzemfenntartás és állóeszköz-gazdálkodás. Biztonságvédelem karbantartási kérdései. 10. Környezetvédelem és a karbantartás összefüggései. 11. Gyakorlati példák bemutatása (üzemlátogatás).

9 Az előadások időterve Sorsz. Időpont Előadó Téma febr. 07. Dr. Horváth Csaba A nyomdaipari karbantartás. Meghibásodás és műszaki megbízhatóság febr. 14. Dr. Horváth Csaba febr. 21. Kerekesné Kecskés Katalin febr. 28. Kerekesné Kecskés Katalin márc. 07. Dr. Horváth Csaba márc. 14. Dr. Horváth Csaba A karbantartás alapfogalmai, karbantartási rendszerek. A nyomdaipari berendezések karbantartásának jellegzetességei. Közepes és nagy nyomdaüzemek karbantartásának célszerű kialakítása. Emberi tényező szerepe a nyomdaipari karbantartásban. Karbantartás irányítási információs rendszer kialakítása márc. 21. Dr. Horváth Csaba Prezentációk bemutatása 1. zárthelyi dolgozat írása

10 Az előadások időterve Sorsz. Időpont Előadó márc. 28. Kerekesné Kecskés Katalin ápr. 04. Dr. Horváth Csaba ápr. 11. Dr. Horváth Csaba ápr. 18. Kerekesné Kecskés Katalin ápr. 25. Dr. Horváth Csaba máj. 02. Kerekesné Kecskés Katalin, Dr. Horváth Csaba Téma Minőségirányítás a karbantartásban Preventív és pro-aktív karbantartási rendszerek. Idő és projekttervezés. TPM a nyomdaiparban. Technológia és a karbantartás közös szemléletben. Biztonságvédelem, környezetvédelem és a karbantartás összefüggései. Beruházásmenedzsment és a karbantartás. Nyomdaüzemek tervezése. Prezentációk bemutatása 2. zárthelyi dolgozat írása.

11 Az előadások időterve Sorsz. Időpont Előadó 14/a máj. 09. Kerekesné Kecskés Katalin 14/b máj. 09. Dr. Horváth Csaba Téma A félévi munka értékelése. Pótzárthelyi dolgozat írása. A félévi munka értékelése. Gyakorlati példák (üzemlátogatás)..

12 Követelmények Tantárgyi követelmények A hallgatók a félév során 2 zárthelyit írnak. A pótlás módja: pótzárthelyi a félév végén, megadott és/vagy választott témában esszé előadása kiváltja a zárthelyit. A félév gyakorlati jeggyel zárul. Értékelés a zárthelyi eredményei alapján: 2 x 50 pont elégséges pont közepes pont jó pont jeles 86 pont felett Az előadásokon mutatott aktivitásra, közreműködésre +10 pont adható!

13 Irodalom Kötelező: Dr. Horváth Csaba Kerekesné Kecskés Katalin: Karbantartás-szervezés a nyomdaiparban BMF-RSKMFK, Előadási segédlet, Kézirat, Budapest, Ajánlott: Dr. Gaál Zoltán szerk.: Tudásbázisú karbantartás (XII. fejezet) Veszprémi Egyetemi Kiadó, Veszprém, Dr. Gaál Zoltán: Karbantartási Kézikönyv RAABE Tanácsadó és Kiadó Kft., Budapest, Egyéb segédletek: (2007. február 21-től)

14 Irodalom Legújabb: Dr. Gaál Zoltán: Karbantartás-menedzsment Pannon Egyetemi Kiadó, Veszprém, További forrás: Magyar Grafika Angol nyelven:

15

16 1. előadás Nyomdaipari karbantartás. Meghibásodás és műszaki megbízhatóság

17 Angol gyermekvers A szög miatt a patkó elveszett! A patkó miatt a ló elveszett! A ló miatt a lovas elveszett! A lovas miatt a csata elveszett! A csata miatt az ország elveszett! Máskor verd be jól a patkószeget!

18 Miért frekventált terület a karbantartás a nyomdákban? mert a karbantartási költségek az anyagmentes termelési költségek 10 %-át meghaladják, mert a meghibásodott, termelésből kieső gépek jelentős veszteségeket okoznak, mert a nyomdatermékek jelentős részben időfüggők, a szállítási határidő tartása a piaci verseny meghatározó eleme, mert a gyártó berendezések műszaki állapota nagy befolyással van a termékek minőségére.

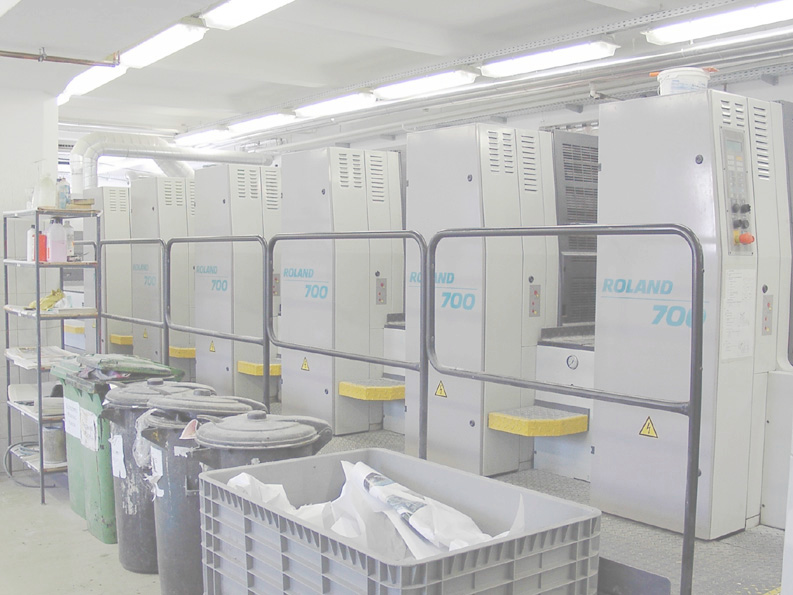

19 Példa a nyomdagépek terhelési feltételeinek bemutatására I. ROLAND 705+E ötszínes íves nyomógép Működési adatok 2002-ben: Üzemóra: óra Nyomatszám: ív Maximális sebesség: ív/óra 100 % Átlagsebesség: ív/óra 22 %

20 Példa a nyomdagépek terhelési feltételeinek bemutatására II. Opel Zafira Z18XE Feltételezetten azonos terhelési adatok: Üzemóra: óra Maximális sebesség: 187 km/óra 100 % Átlagsebesség: 41,14 km/óra 22 % Számított éves futásteljesítmény: óra x 41,14 km/óra = = km

21 A meghibásodás s a műszaki megbízhatóság "Ami elromolhat, az el is romlik." (Murphy törvénye)

22 A meghibásodás és a műszaki megbízhatóság Meghibásodás: az üzemeltetés során valamely alkatrész, részegység műszaki állapotában bekövetkező nem kívánatos minőségi változás. Meghatározható ok(okok) következménye, ezért okozatként értelmezendő. A meghibásodás annak ellenére, hogy nem kívánatos, az üzemeltetés szükségszerű és természetes velejárója!!! Műszaki megbízhatóság: annak a valószínűsége, hogy egy szerkezet a feladatát bizonyos időtartam alatt, meghatározott feltételek között kielégítően fogja ellátni.

23 A meghibásodás és a műszaki megbízhatóság Megbízhatóság Meghibásodás Ha az adott szerkezet nem működik a kívánt módon, akkor értelemszerűen meghibásodásról beszélünk. (Műszaki hiba nem azonos a meghibásodással!) Logikai következmény: minél nagyobb a megbízhatóság, annál kisebb a meghibásodás valószínűsége. A meghibásodás olyan folyamat, amelynek következtében a szerkezet műszaki megbízhatósága csökken.

24 A meghibásodás és a műszaki megbízhatóság Élettartamgörbe

25 A meghibásodás és a műszaki megbízhatóság A megbízhatóság az élettartamidő monoton csökkenő függvénye.

26 Rendszerek megbízhatósága Rendszer: az alkatrészek, illetve elemek meghatározott feladatot teljesítő szerkezeti egysége Egy alkatrész hibája, a rendszer üzemképtelenségét okozza. Egy alkatrész hibája esetén a többi átveszi a feladatát. A redundancia foka r-1.

27 Meghibásodások I. Meghibásodások osztályozása a bekövetkezés oka szerint: Túlterhelés következtében. Független meghibásodás (nem a rendszer többi elemének meghibásodása okozta). Függő meghibásodás (a rendszer egy másik elemének meghibásodása okozta). Konstrukciós meghibásodás. Gyártási eredetű meghibásodás. Üzemelési meghibásodás (szabálytalan működtetés). Meghibásodások osztályozása a bekövetkezés időtartama szerint: Váratlan meghibásodás Fokozatos meghibásodás

28 Meghibásodások II. Meghibásodások osztályozása a működőképes állapot elvesztésének mértéke szerint: Teljes meghibásodás (rendeltetés szerinti használat a helyreállítás elvégzéséig nem lehetséges). Részleges meghibásodás (korlátozott használat lehetséges). Katasztrofális meghibásodás (váratlan és teljes meghibásodás). Degradációs (fokozatos és részleges meghibásodás). Meghibásodások osztályozása a bekövetkezés szakaszai szerint: Korai meghibásodások szakasza Állandó meghibásodási ráta szakasza Elhasználódási meghibásodások szakasza

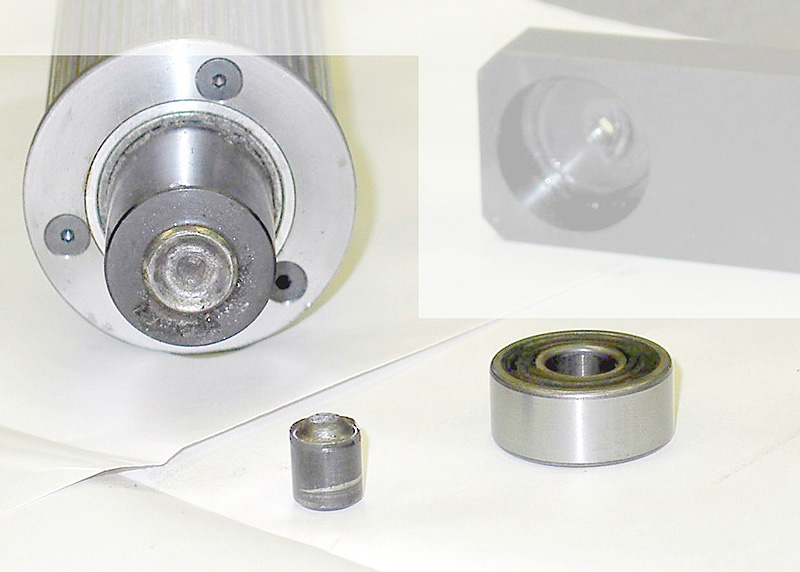

29 Meghibásodások III. Műszaki hibákat okozó alapvető folyamatok: Mechanikai kopás Korrózió Anyagkifáradás

30 Megbízhatóság A megbízhatóság jelenti: a hibamentességet, a karbantarthatóságot, a karbantartási ellátást. Nem tekinthető megbízhatónak a berendezés: bár alacsony a meghibásodások száma, bár könnyen javítható, de rosszul szervezett a javítása és az alkatrészellátása

31 ok-okozati kapcsolatok leírása Megbízhatóság elemzésére szolgáló módszerek Megbízhatósági blokkdiagram Elemeknek a rendszer működőképességére gyakorolt hatása Megbízhatósági logikai diagram és/vagy kapcsolatok, szükséges/elégséges feltételek Hibafa elemzés gráfok alkalmazása, top-down (felülről-lefelé) elemző módszer Hibamód- és hatáselemzés FMEA bottom-up, rendszermeghatározás hibalehetőség elemzés hibahatás elemzés hibaráta meghatározás kritikai elemzés - korrekció Ishikawa-diagram (halszálka diagram)

32 igazság táblázat alkalmazása Megbízhatóság elemzésére szolgáló módszerek Pareto-elemzés (abc analízis) Elve a lényeges kevés kiemelése Statisztikai ellenőrző kártya Stabil életszakasz az állapotjellemzők egy adott érték körül ingadoznak Gyengepont-elemzés Azon elem kiválasztása, aminek javításával a rendszer megbízhatósága leginkább fokozható Matematikai statisztikai módszerek mutatószámok és eloszlásfüggvény paramétereinek becslése Boole algebra módszerei

33 Köszönjük a figyelmüket! Dr. Horváth Csaba Kerekesné Kecskés Katalin
