1 GHP VÍZ-VÍZ HŐSZIVATTYÚ/FOLYADÉKHŰTŐ TELEPÍTÉSI ÉS ÜZEMELTETÉSI ÚTMATÓJA

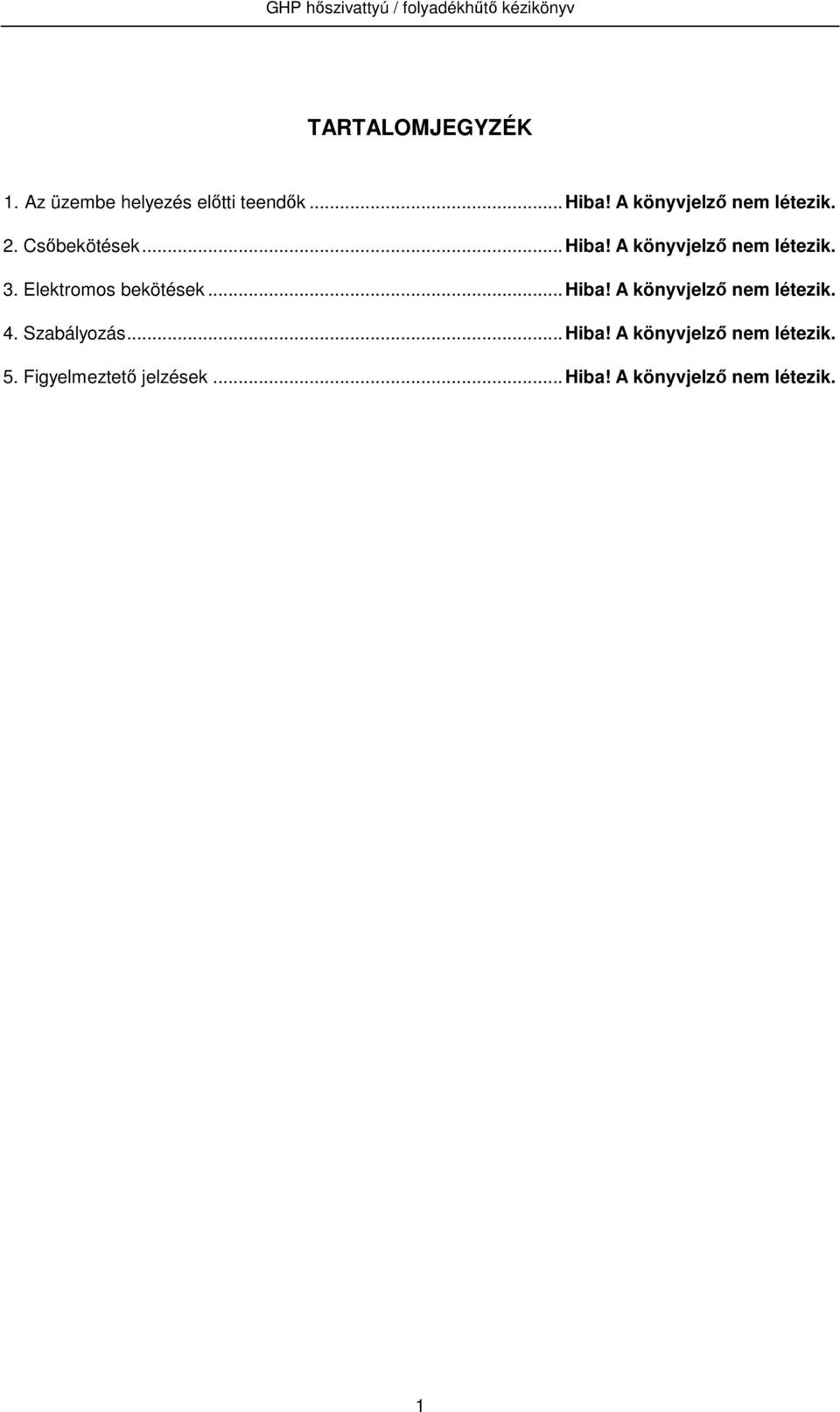

2 TARTALOMJEGYZÉK 1. Az üzembe helyezés előtti teendők... Hiba! A könyvjelző nem létezik. 2. Csőbekötések... Hiba! A könyvjelző nem létezik. 3. Elektromos bekötések... Hiba! A könyvjelző nem létezik. 4. Szabályozás... Hiba! A könyvjelző nem létezik. 5. Figyelmeztető jelzések... Hiba! A könyvjelző nem létezik. 1

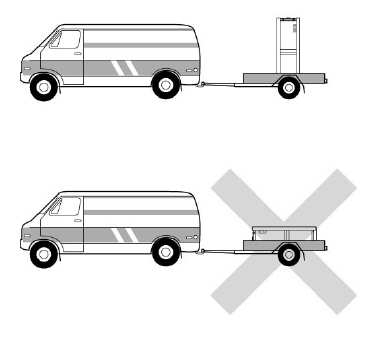

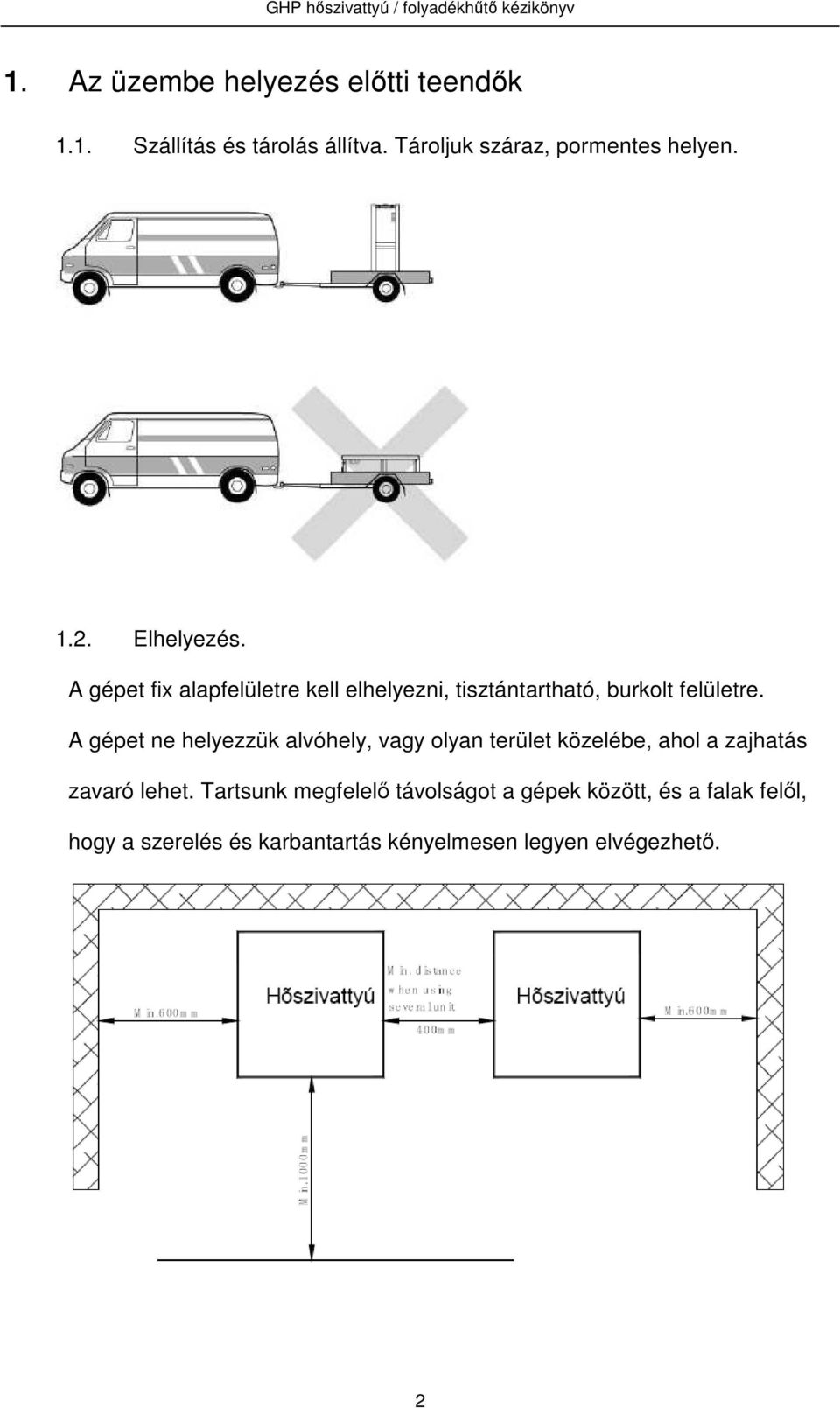

3 1. Az üzembe helyezés előtti teendők 1.1. Szállítás és tárolás állítva. Tároljuk száraz, pormentes helyen Elhelyezés. A gépet fix alapfelületre kell elhelyezni, tisztántartható, burkolt felületre. A gépet ne helyezzük alvóhely, vagy olyan terület közelébe, ahol a zajhatás zavaró lehet. Tartsunk megfelelő távolságot a gépek között, és a falak felől, hogy a szerelés és karbantartás kényelmesen legyen elvégezhető. 2

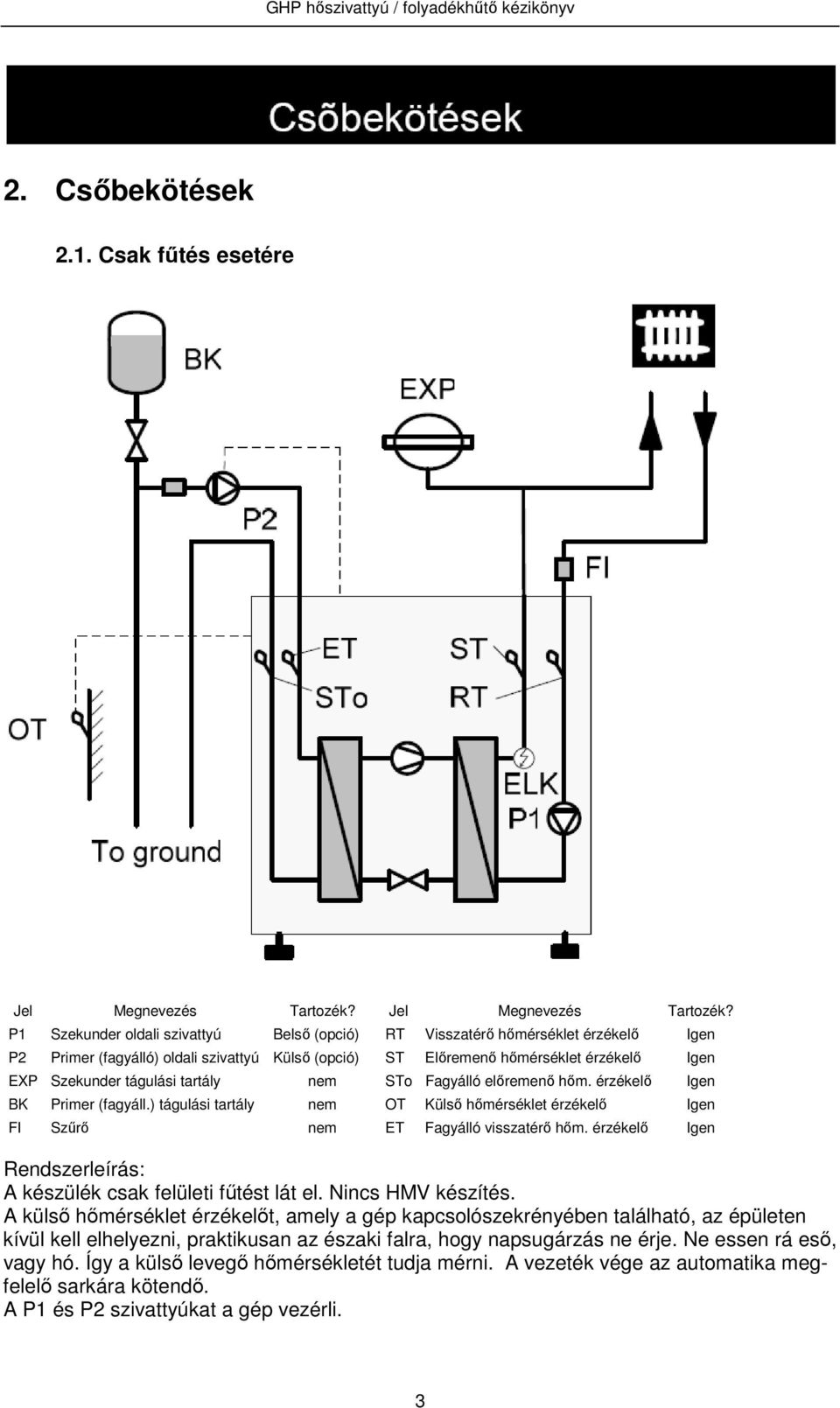

4 2. Csőbekötések 2.1. Csak fűtés esetére Jel Megnevezés Tartozék? Jel Megnevezés Tartozék? P1 Szekunder oldali szivattyú Belső (opció) RT Visszatérő hőmérséklet érzékelő Igen P2 Primer (fagyálló) oldali szivattyú Külső (opció) ST Előremenő hőmérséklet érzékelő Igen EXP Szekunder tágulási tartály nem STo Fagyálló előremenő hőm. érzékelő Igen BK Primer (fagyáll.) tágulási tartály nem OT Külső hőmérséklet érzékelő Igen FI Szűrő nem ET Fagyálló visszatérő hőm. érzékelő Igen Rendszerleírás: A készülék csak felületi fűtést lát el. Nincs HMV készítés. A külső hőmérséklet érzékelőt, amely a gép kapcsolószekrényében található, az épületen kívül kell elhelyezni, praktikusan az északi falra, hogy napsugárzás ne érje. Ne essen rá eső, vagy hó. Így a külső levegő hőmérsékletét tudja mérni. A vezeték vége az automatika megfelelő sarkára kötendő. A P1 és P2 szivattyúkat a gép vezérli. 3

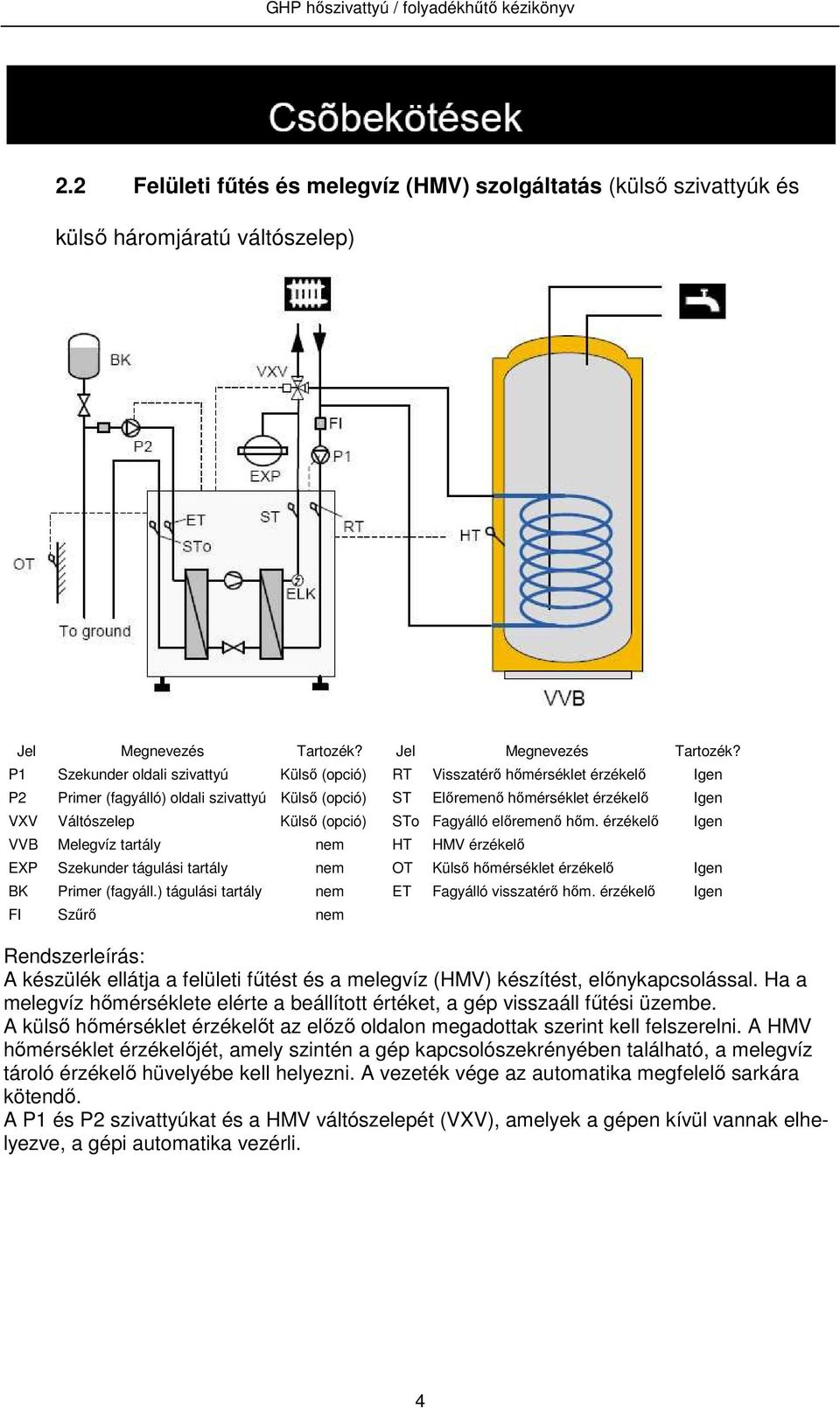

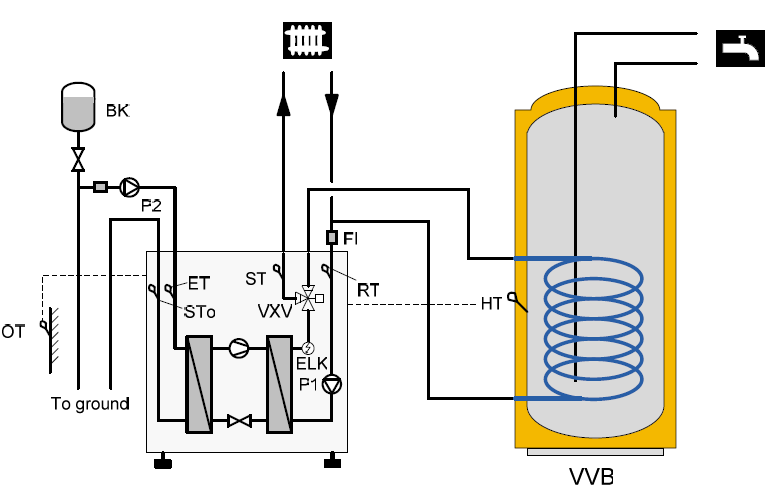

5 2.2 Felületi fűtés és melegvíz (HMV) szolgáltatás (külső szivattyúk és külső háromjáratú váltószelep) Jel Megnevezés Tartozék? Jel Megnevezés Tartozék? P1 Szekunder oldali szivattyú Külső (opció) RT Visszatérő hőmérséklet érzékelő Igen P2 Primer (fagyálló) oldali szivattyú Külső (opció) ST Előremenő hőmérséklet érzékelő Igen VXV Váltószelep Külső (opció) STo Fagyálló előremenő hőm. érzékelő Igen VVB Melegvíz tartály nem HT HMV érzékelő EXP Szekunder tágulási tartály nem OT Külső hőmérséklet érzékelő Igen BK Primer (fagyáll.) tágulási tartály nem ET Fagyálló visszatérő hőm. érzékelő Igen FI Szűrő nem Rendszerleírás: A készülék ellátja a felületi fűtést és a melegvíz (HMV) készítést, előnykapcsolással. Ha a melegvíz hőmérséklete elérte a beállított értéket, a gép visszaáll fűtési üzembe. A külső hőmérséklet érzékelőt az előző oldalon megadottak szerint kell felszerelni. A HMV hőmérséklet érzékelőjét, amely szintén a gép kapcsolószekrényében található, a melegvíz tároló érzékelő hüvelyébe kell helyezni. A vezeték vége az automatika megfelelő sarkára kötendő. A P1 és P2 szivattyúkat és a HMV váltószelepét (VXV), amelyek a gépen kívül vannak elhelyezve, a gépi automatika vezérli. 4

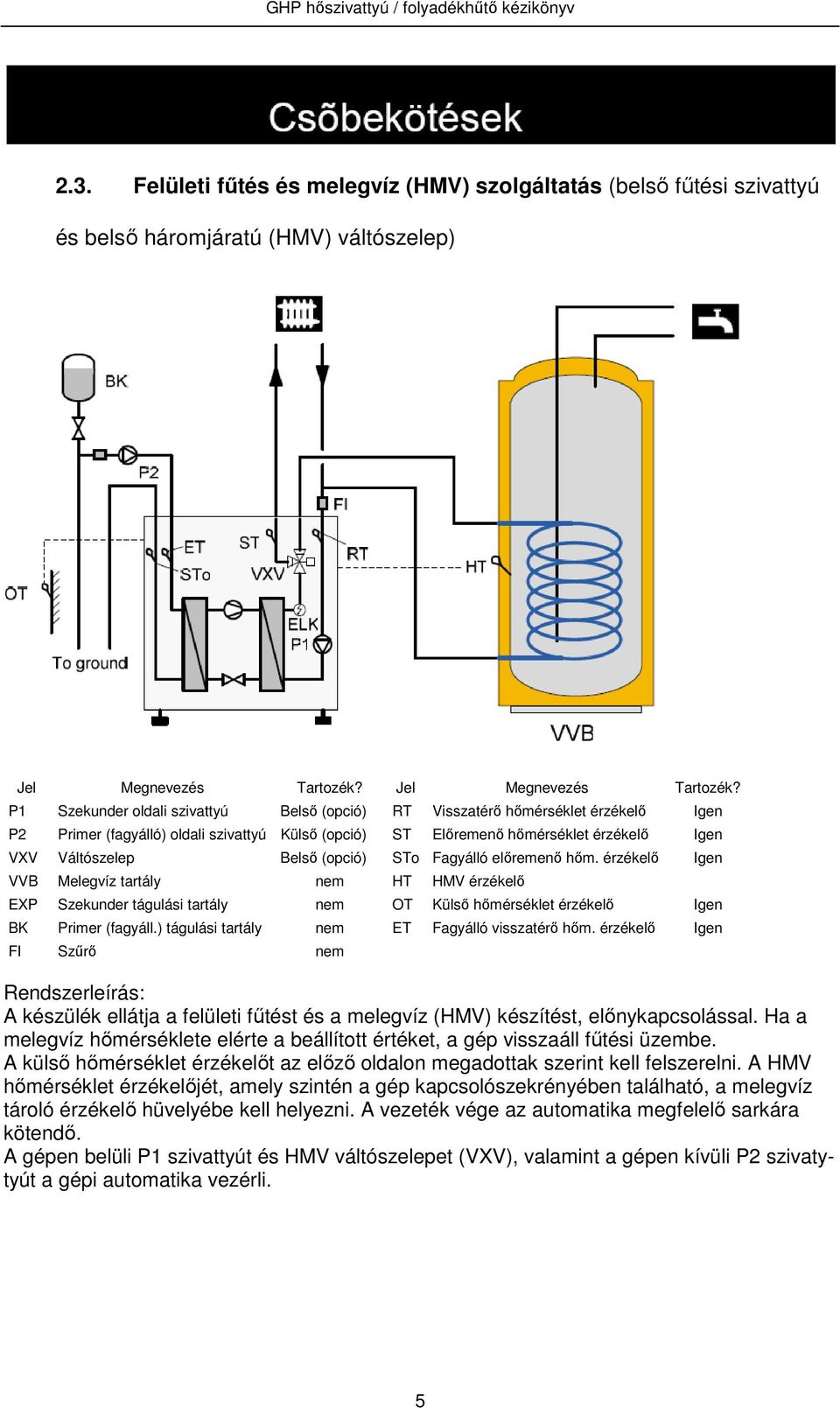

6 2.3. Felületi fűtés és melegvíz (HMV) szolgáltatás (belső fűtési szivattyú és belső háromjáratú (HMV) váltószelep) Jel Megnevezés Tartozék? Jel Megnevezés Tartozék? P1 Szekunder oldali szivattyú Belső (opció) RT Visszatérő hőmérséklet érzékelő Igen P2 Primer (fagyálló) oldali szivattyú Külső (opció) ST Előremenő hőmérséklet érzékelő Igen VXV Váltószelep Belső (opció) STo Fagyálló előremenő hőm. érzékelő Igen VVB Melegvíz tartály nem HT HMV érzékelő EXP Szekunder tágulási tartály nem OT Külső hőmérséklet érzékelő Igen BK Primer (fagyáll.) tágulási tartály nem ET Fagyálló visszatérő hőm. érzékelő Igen FI Szűrő nem Rendszerleírás: A készülék ellátja a felületi fűtést és a melegvíz (HMV) készítést, előnykapcsolással. Ha a melegvíz hőmérséklete elérte a beállított értéket, a gép visszaáll fűtési üzembe. A külső hőmérséklet érzékelőt az előző oldalon megadottak szerint kell felszerelni. A HMV hőmérséklet érzékelőjét, amely szintén a gép kapcsolószekrényében található, a melegvíz tároló érzékelő hüvelyébe kell helyezni. A vezeték vége az automatika megfelelő sarkára kötendő. A gépen belüli P1 szivattyút és HMV váltószelepet (VXV), valamint a gépen kívüli P2 szivatytyút a gépi automatika vezérli. 5

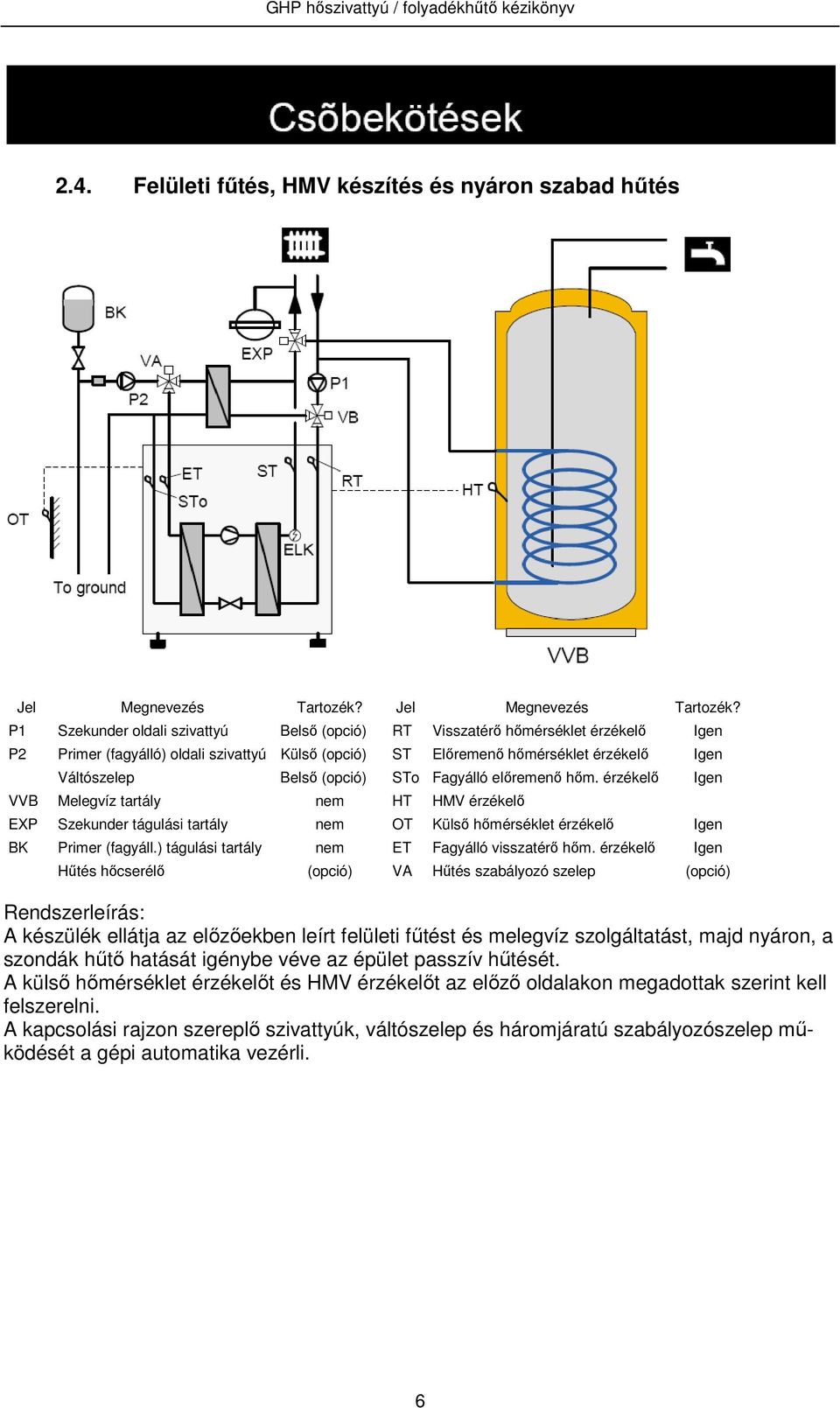

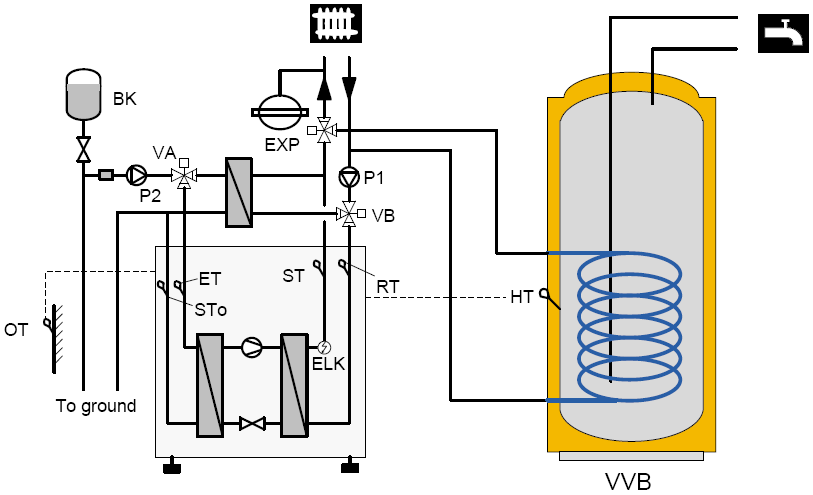

7 2.4. Felületi fűtés, HMV készítés és nyáron szabad hűtés Jel Megnevezés Tartozék? Jel Megnevezés Tartozék? P1 Szekunder oldali szivattyú Belső (opció) RT Visszatérő hőmérséklet érzékelő Igen P2 Primer (fagyálló) oldali szivattyú Külső (opció) ST Előremenő hőmérséklet érzékelő Igen Váltószelep Belső (opció) STo Fagyálló előremenő hőm. érzékelő Igen VVB Melegvíz tartály nem HT HMV érzékelő EXP Szekunder tágulási tartály nem OT Külső hőmérséklet érzékelő Igen BK Primer (fagyáll.) tágulási tartály nem ET Fagyálló visszatérő hőm. érzékelő Igen Hűtés hőcserélő (opció) VA Hűtés szabályozó szelep (opció) Rendszerleírás: A készülék ellátja az előzőekben leírt felületi fűtést és melegvíz szolgáltatást, majd nyáron, a szondák hűtő hatását igénybe véve az épület passzív hűtését. A külső hőmérséklet érzékelőt és HMV érzékelőt az előző oldalakon megadottak szerint kell felszerelni. A kapcsolási rajzon szereplő szivattyúk, váltószelep és háromjáratú szabályozószelep működését a gépi automatika vezérli. 6

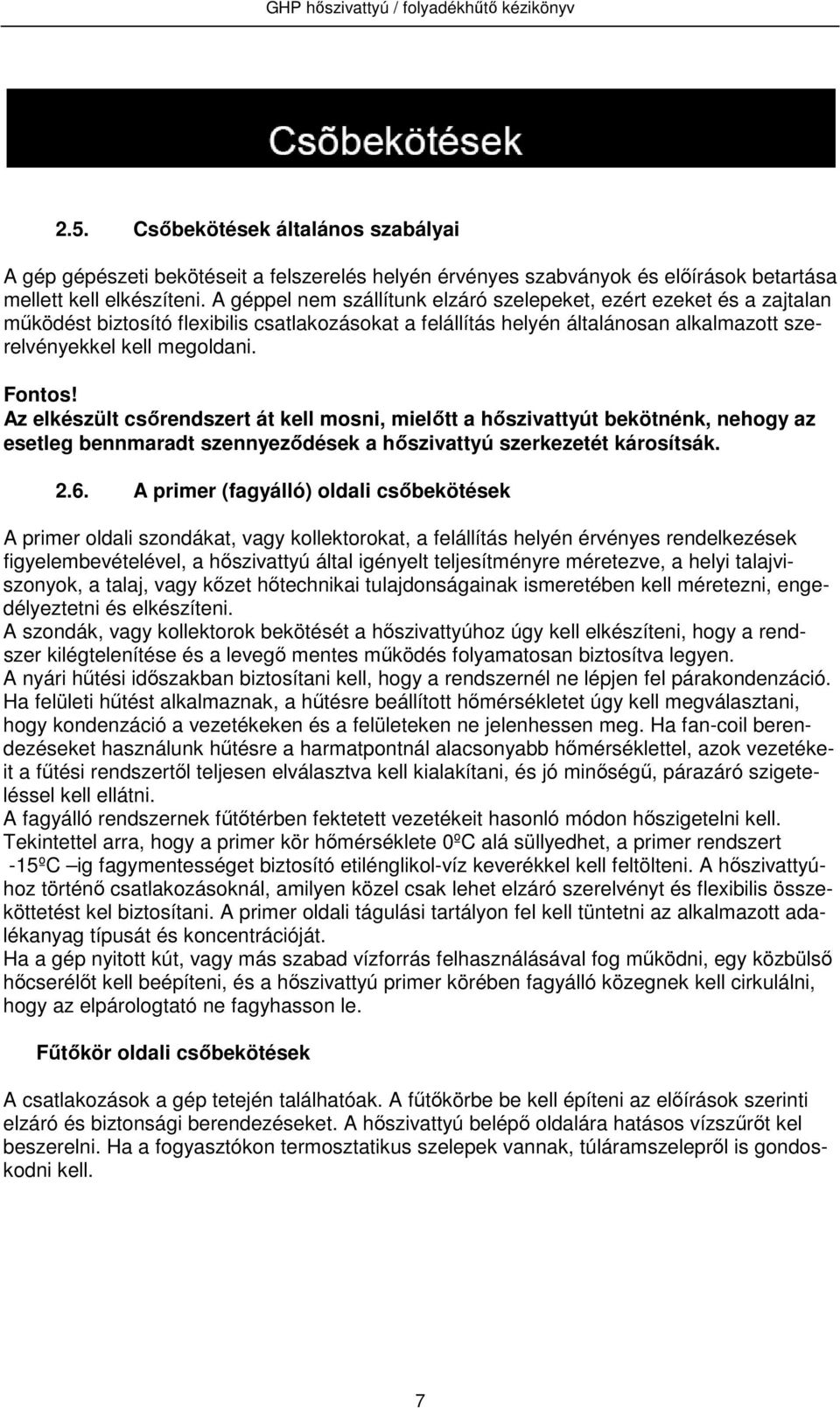

8 2.5. Csőbekötések általános szabályai A gép gépészeti bekötéseit a felszerelés helyén érvényes szabványok és előírások betartása mellett kell elkészíteni. A géppel nem szállítunk elzáró szelepeket, ezért ezeket és a zajtalan működést biztosító flexibilis csatlakozásokat a felállítás helyén általánosan alkalmazott szerelvényekkel kell megoldani. Fontos! Az elkészült csőrendszert át kell mosni, mielőtt a hőszivattyút bekötnénk, nehogy az esetleg bennmaradt szennyeződések a hőszivattyú szerkezetét károsítsák A primer (fagyálló) oldali csőbekötések A primer oldali szondákat, vagy kollektorokat, a felállítás helyén érvényes rendelkezések figyelembevételével, a hőszivattyú által igényelt teljesítményre méretezve, a helyi talajviszonyok, a talaj, vagy kőzet hőtechnikai tulajdonságainak ismeretében kell méretezni, engedélyeztetni és elkészíteni. A szondák, vagy kollektorok bekötését a hőszivattyúhoz úgy kell elkészíteni, hogy a rendszer kilégtelenítése és a levegő mentes működés folyamatosan biztosítva legyen. A nyári hűtési időszakban biztosítani kell, hogy a rendszernél ne lépjen fel párakondenzáció. Ha felületi hűtést alkalmaznak, a hűtésre beállított hőmérsékletet úgy kell megválasztani, hogy kondenzáció a vezetékeken és a felületeken ne jelenhessen meg. Ha fan-coil berendezéseket használunk hűtésre a harmatpontnál alacsonyabb hőmérséklettel, azok vezetékeit a fűtési rendszertől teljesen elválasztva kell kialakítani, és jó minőségű, párazáró szigeteléssel kell ellátni. A fagyálló rendszernek fűtőtérben fektetett vezetékeit hasonló módon hőszigetelni kell. Tekintettel arra, hogy a primer kör hőmérséklete 0ºC alá süllyedhet, a primer rendszert -15ºC ig fagymentességet biztosító etilénglikol-víz keverékkel kell feltölteni. A hőszivattyúhoz történő csatlakozásoknál, amilyen közel csak lehet elzáró szerelvényt és flexibilis összeköttetést kel biztosítani. A primer oldali tágulási tartályon fel kell tüntetni az alkalmazott adalékanyag típusát és koncentrációját. Ha a gép nyitott kút, vagy más szabad vízforrás felhasználásával fog működni, egy közbülső hőcserélőt kell beépíteni, és a hőszivattyú primer körében fagyálló közegnek kell cirkulálni, hogy az elpárologtató ne fagyhasson le. Fűtőkör oldali csőbekötések A csatlakozások a gép tetején találhatóak. A fűtőkörbe be kell építeni az előírások szerinti elzáró és biztonsági berendezéseket. A hőszivattyú belépő oldalára hatásos vízszűrőt kel beszerelni. Ha a fogyasztókon termosztatikus szelepek vannak, túláramszelepről is gondoskodni kell. 7

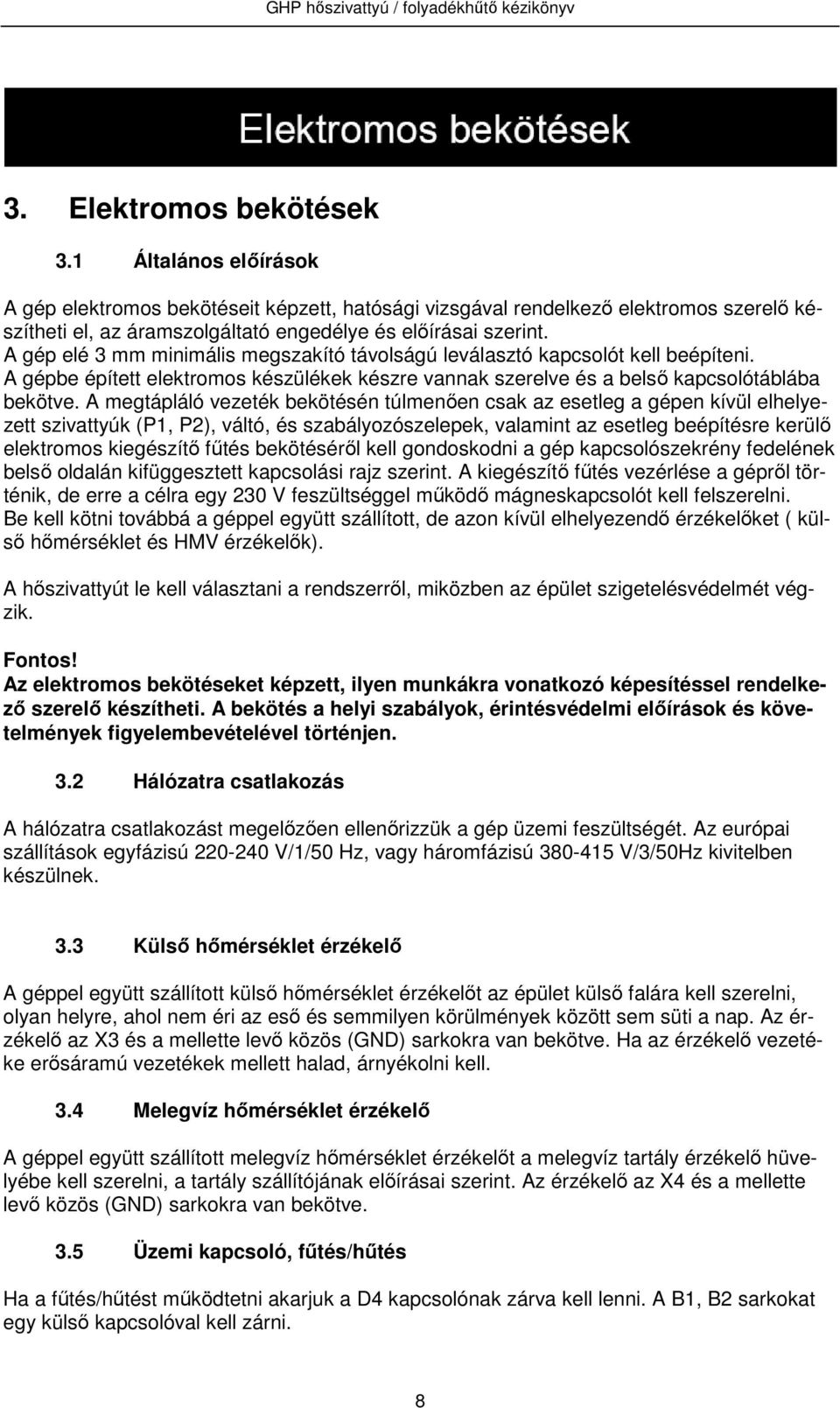

9 3. Elektromos bekötések 3.1 Általános előírások A gép elektromos bekötéseit képzett, hatósági vizsgával rendelkező elektromos szerelő készítheti el, az áramszolgáltató engedélye és előírásai szerint. A gép elé 3 mm minimális megszakító távolságú leválasztó kapcsolót kell beépíteni. A gépbe épített elektromos készülékek készre vannak szerelve és a belső kapcsolótáblába bekötve. A megtápláló vezeték bekötésén túlmenően csak az esetleg a gépen kívül elhelyezett szivattyúk (P1, P2), váltó, és szabályozószelepek, valamint az esetleg beépítésre kerülő elektromos kiegészítő fűtés bekötéséről kell gondoskodni a gép kapcsolószekrény fedelének belső oldalán kifüggesztett kapcsolási rajz szerint. A kiegészítő fűtés vezérlése a gépről történik, de erre a célra egy 230 V feszültséggel működő mágneskapcsolót kell felszerelni. Be kell kötni továbbá a géppel együtt szállított, de azon kívül elhelyezendő érzékelőket ( külső hőmérséklet és HMV érzékelők). A hőszivattyút le kell választani a rendszerről, miközben az épület szigetelésvédelmét végzik. Fontos! Az elektromos bekötéseket képzett, ilyen munkákra vonatkozó képesítéssel rendelkező szerelő készítheti. A bekötés a helyi szabályok, érintésvédelmi előírások és követelmények figyelembevételével történjen. 3.2 Hálózatra csatlakozás A hálózatra csatlakozást megelőzően ellenőrizzük a gép üzemi feszültségét. Az európai szállítások egyfázisú V/1/50 Hz, vagy háromfázisú V/3/50Hz kivitelben készülnek. 3.3 Külső hőmérséklet érzékelő A géppel együtt szállított külső hőmérséklet érzékelőt az épület külső falára kell szerelni, olyan helyre, ahol nem éri az eső és semmilyen körülmények között sem süti a nap. Az érzékelő az X3 és a mellette levő közös (GND) sarkokra van bekötve. Ha az érzékelő vezetéke erősáramú vezetékek mellett halad, árnyékolni kell. 3.4 Melegvíz hőmérséklet érzékelő A géppel együtt szállított melegvíz hőmérséklet érzékelőt a melegvíz tartály érzékelő hüvelyébe kell szerelni, a tartály szállítójának előírásai szerint. Az érzékelő az X4 és a mellette levő közös (GND) sarkokra van bekötve. 3.5 Üzemi kapcsoló, fűtés/hűtés Ha a fűtés/hűtést működtetni akarjuk a D4 kapcsolónak zárva kell lenni. A B1, B2 sarkokat egy külső kapcsolóval kell zárni. 8

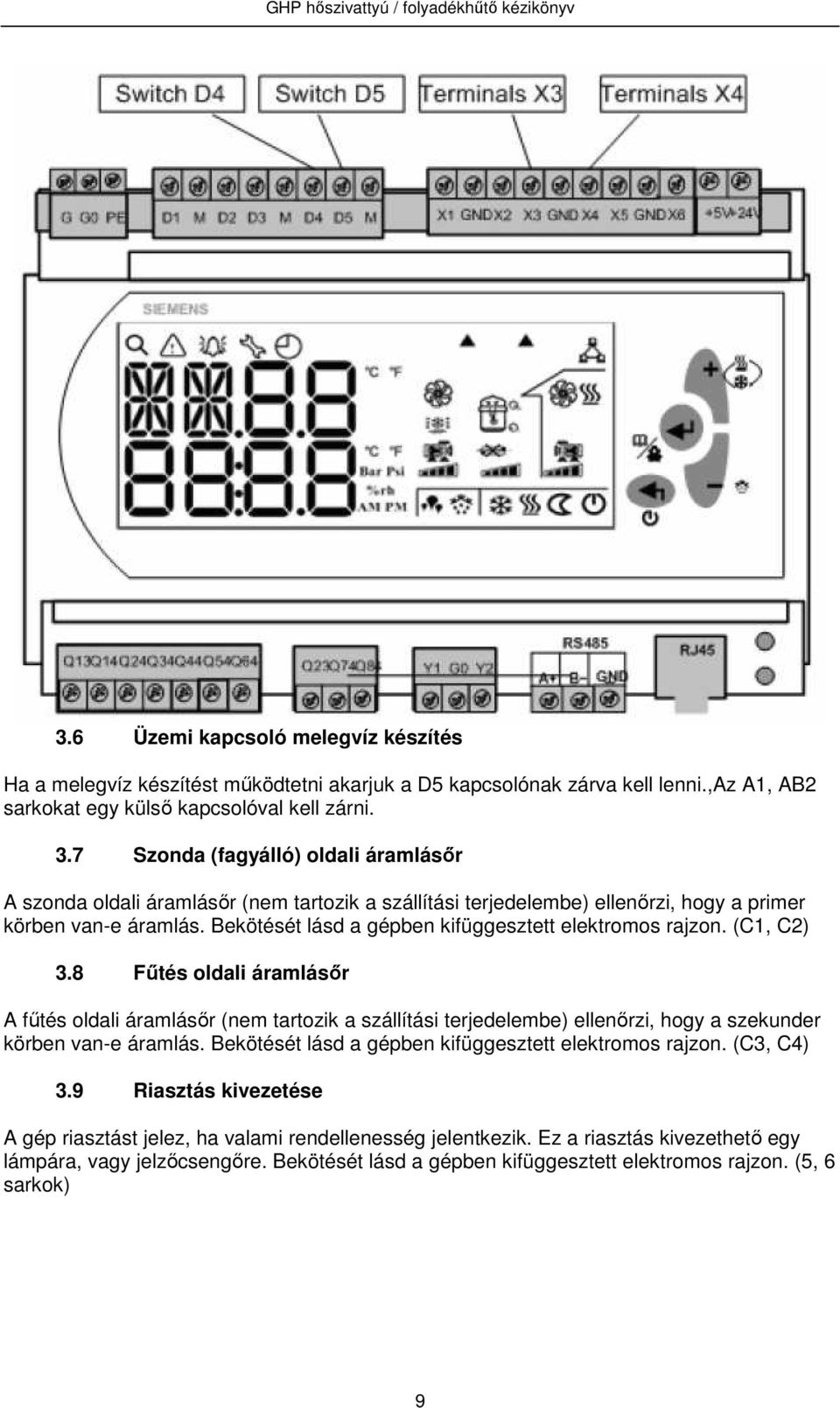

10 3.6 Üzemi kapcsoló melegvíz készítés Ha a melegvíz készítést működtetni akarjuk a D5 kapcsolónak zárva kell lenni.,az A1, AB2 sarkokat egy külső kapcsolóval kell zárni. 3.7 Szonda (fagyálló) oldali áramlásőr A szonda oldali áramlásőr (nem tartozik a szállítási terjedelembe) ellenőrzi, hogy a primer körben van-e áramlás. Bekötését lásd a gépben kifüggesztett elektromos rajzon. (C1, C2) 3.8 Fűtés oldali áramlásőr A fűtés oldali áramlásőr (nem tartozik a szállítási terjedelembe) ellenőrzi, hogy a szekunder körben van-e áramlás. Bekötését lásd a gépben kifüggesztett elektromos rajzon. (C3, C4) 3.9 Riasztás kivezetése A gép riasztást jelez, ha valami rendellenesség jelentkezik. Ez a riasztás kivezethető egy lámpára, vagy jelzőcsengőre. Bekötését lásd a gépben kifüggesztett elektromos rajzon. (5, 6 sarkok) 9

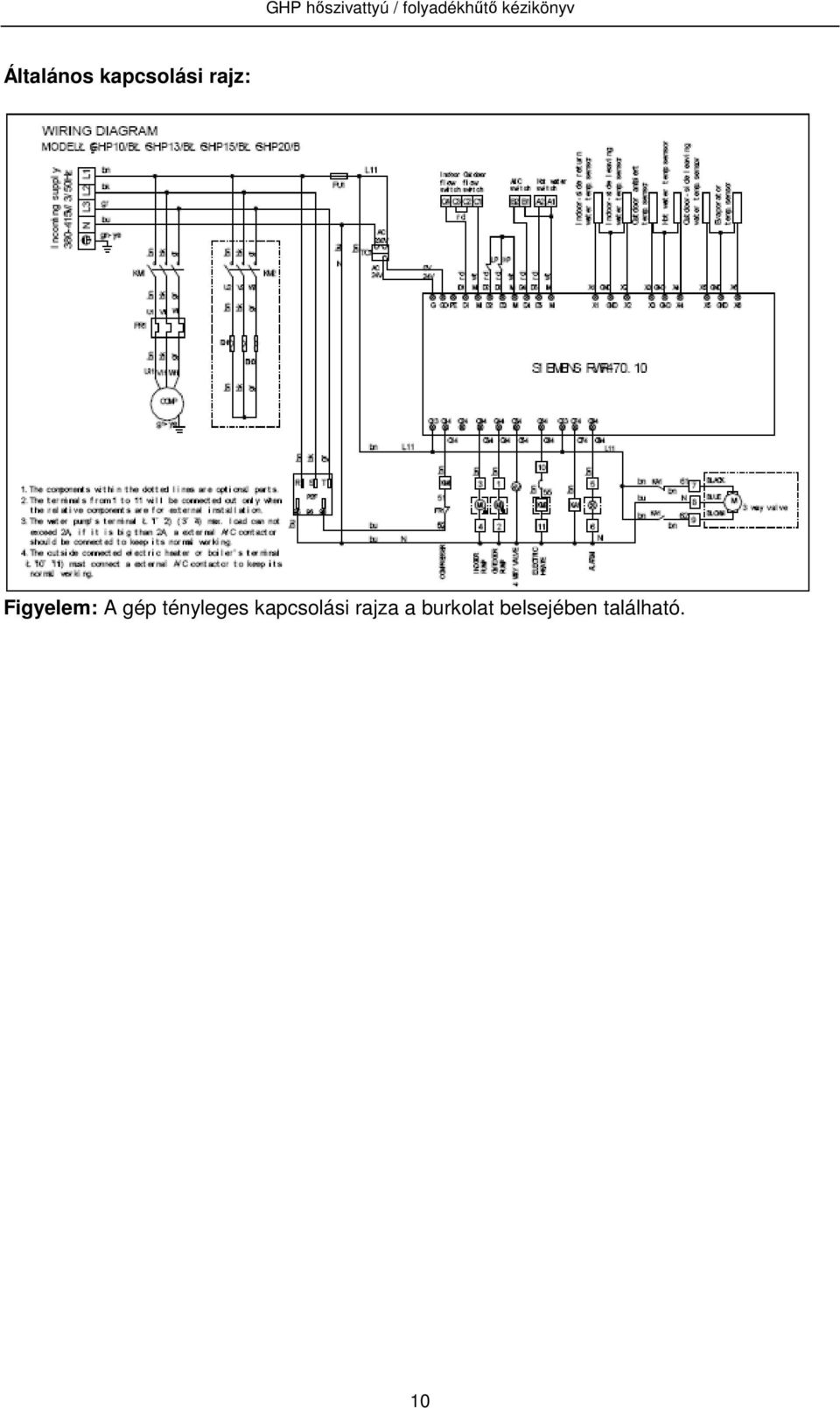

11 Általános kapcsolási rajz: Figyelem: A gép tényleges kapcsolási rajza a burkolat belsejében található. 10

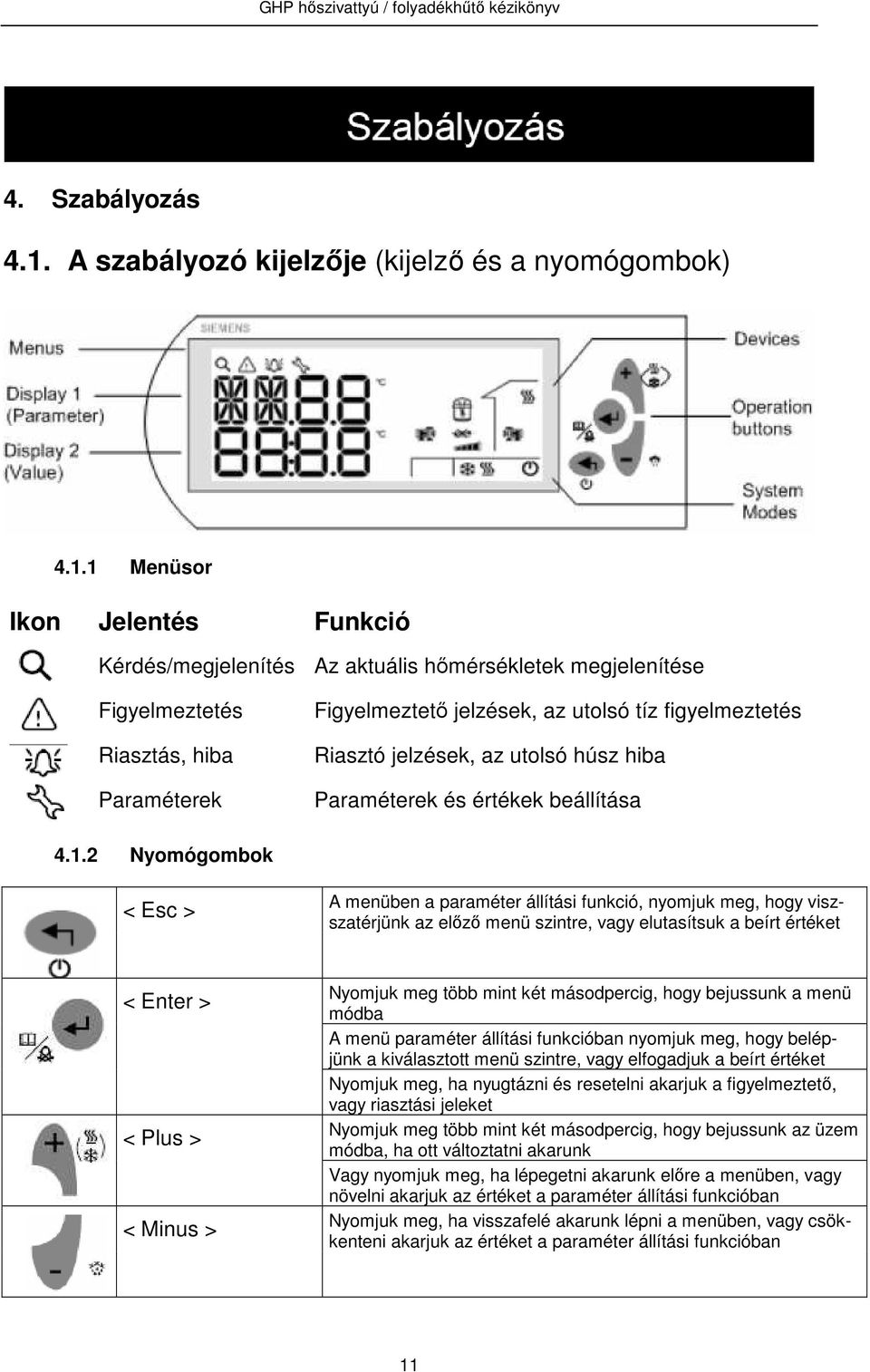

12 4. Szabályozás 4.1. A szabályozó kijelzője (kijelző és a nyomógombok) Menüsor Ikon Jelentés Funkció Kérdés/megjelenítés Az aktuális hőmérsékletek megjelenítése Figyelmeztetés Riasztás, hiba Paraméterek Figyelmeztető jelzések, az utolsó tíz figyelmeztetés Riasztó jelzések, az utolsó húsz hiba Paraméterek és értékek beállítása Nyomógombok < Esc > A menüben a paraméter állítási funkció, nyomjuk meg, hogy viszszatérjünk az előző menü szintre, vagy elutasítsuk a beírt értéket < Enter > < Plus > < Minus > Nyomjuk meg több mint két másodpercig, hogy bejussunk a menü módba A menü paraméter állítási funkcióban nyomjuk meg, hogy belépjünk a kiválasztott menü szintre, vagy elfogadjuk a beírt értéket Nyomjuk meg, ha nyugtázni és resetelni akarjuk a figyelmeztető, vagy riasztási jeleket Nyomjuk meg több mint két másodpercig, hogy bejussunk az üzem módba, ha ott változtatni akarunk Vagy nyomjuk meg, ha lépegetni akarunk előre a menüben, vagy növelni akarjuk az értéket a paraméter állítási funkcióban Nyomjuk meg, ha visszafelé akarunk lépni a menüben, vagy csökkenteni akarjuk az értéket a paraméter állítási funkcióban 11

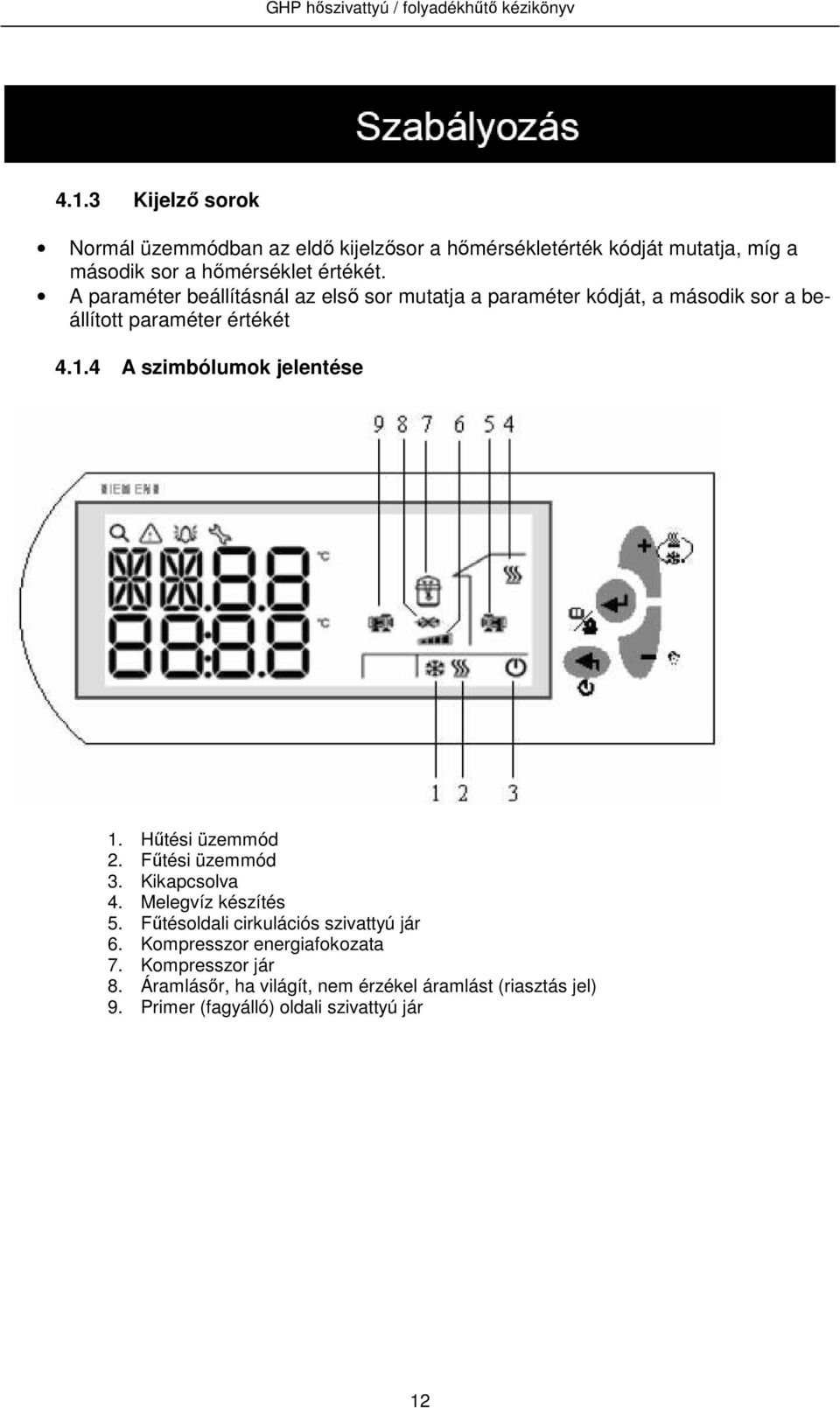

13 4.1.3 Kijelző sorok Normál üzemmódban az eldő kijelzősor a hőmérsékletérték kódját mutatja, míg a második sor a hőmérséklet értékét. A paraméter beállításnál az első sor mutatja a paraméter kódját, a második sor a beállított paraméter értékét A szimbólumok jelentése 1. Hűtési üzemmód 2. Fűtési üzemmód 3. Kikapcsolva 4. Melegvíz készítés 5. Fűtésoldali cirkulációs szivattyú jár 6. Kompresszor energiafokozata 7. Kompresszor jár 8. Áramlásőr, ha világít, nem érzékel áramlást (riasztás jel) 9. Primer (fagyálló) oldali szivattyú jár 12

14 4.2. Az üzemmód kiválasztása Kijelző Eljárás Álló üzemben nyomluk meg a <Plus> gombot két másodpercig, hogy az üzemmód választást aktiváljuk. A pillanatnyi üzemmód jele villog. Nyomjuk meg a <Plus>, vagy <Minus> gombot, hogy elérjük a kívánt üzemmódot, majd nyomjuk meg az <Enter> gombot az elfogadáshoz. Ha csak fűtés üzemmódban vagyunk (ha SF01=2), vagy csak hűtés üzemmódban (ha SF01=0), nem lehetséges az üzemmód változtatás. Ha fűtés és hűtés üzemmódban vagyunk (ha SF01=1), választhatunk a fűtés és hűtés üzemmód között az alábbiak szerint: Akció Váltakozva Nyomjuk meg a <Plus> gombot 4.3. Hőmérsékletek megtekintése Kijelző Eljárás Normál üzemben nyomjuk meg a <Plus>, vagy <Minus> gombot a hőmérsékletek sorra történő megtekintéséhez Kijelző. Álló üzemben nyomjuk meg az <Enter> gombot két másodpercig, hogy bejussunk a menübe. Hiba esetén a kérdés következő instrukciót. ikon villog, várva a Nyomjuk meg az <Enter> gombot, hogy a kérés módba jussunk. Nyomjuk meg a <Plus>, vagy <Minus> gombot, hogy megnézzük a hőmérsékleteket. A hőmérsékletek kódjai: Kód RT Fűtés oldal visszatérő hőmérséklet ST Fűtés oldal előremenő hőmérséklet OT Külső levegő hőmérséklet HT HMV hőmérséklet STo A hőszivattyúból kilépő fagyálló folyadék hőmérséklet ET A hőszivattyúba belépő fagyálló hőmérséklet 13

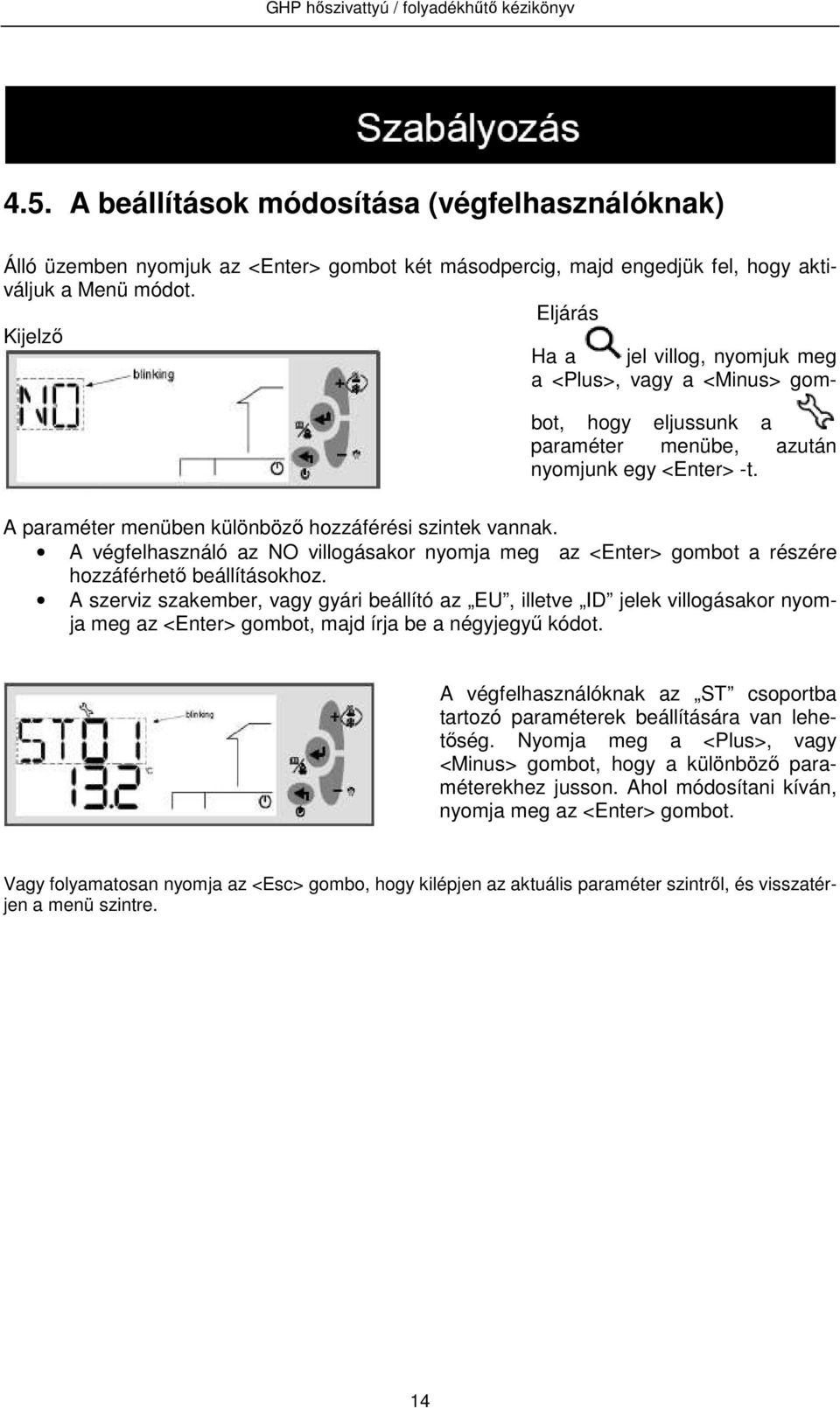

15 4.5. A beállítások módosítása (végfelhasználóknak) Álló üzemben nyomjuk az <Enter> gombot két másodpercig, majd engedjük fel, hogy aktiváljuk a Menü módot. Eljárás Kijelző Ha a jel villog, nyomjuk meg a <Plus>, vagy a <Minus> gombot, hogy eljussunk a paraméter menübe, azután nyomjunk egy <Enter> -t. A paraméter menüben különböző hozzáférési szintek vannak. A végfelhasználó az NO villogásakor nyomja meg az <Enter> gombot a részére hozzáférhető beállításokhoz. A szerviz szakember, vagy gyári beállító az EU, illetve ID jelek villogásakor nyomja meg az <Enter> gombot, majd írja be a négyjegyű kódot. A végfelhasználóknak az ST csoportba tartozó paraméterek beállítására van lehetőség. Nyomja meg a <Plus>, vagy <Minus> gombot, hogy a különböző paraméterekhez jusson. Ahol módosítani kíván, nyomja meg az <Enter> gombot. Vagy folyamatosan nyomja az <Esc> gombo, hogy kilépjen az aktuális paraméter szintről, és visszatérjen a menü szintre. 14

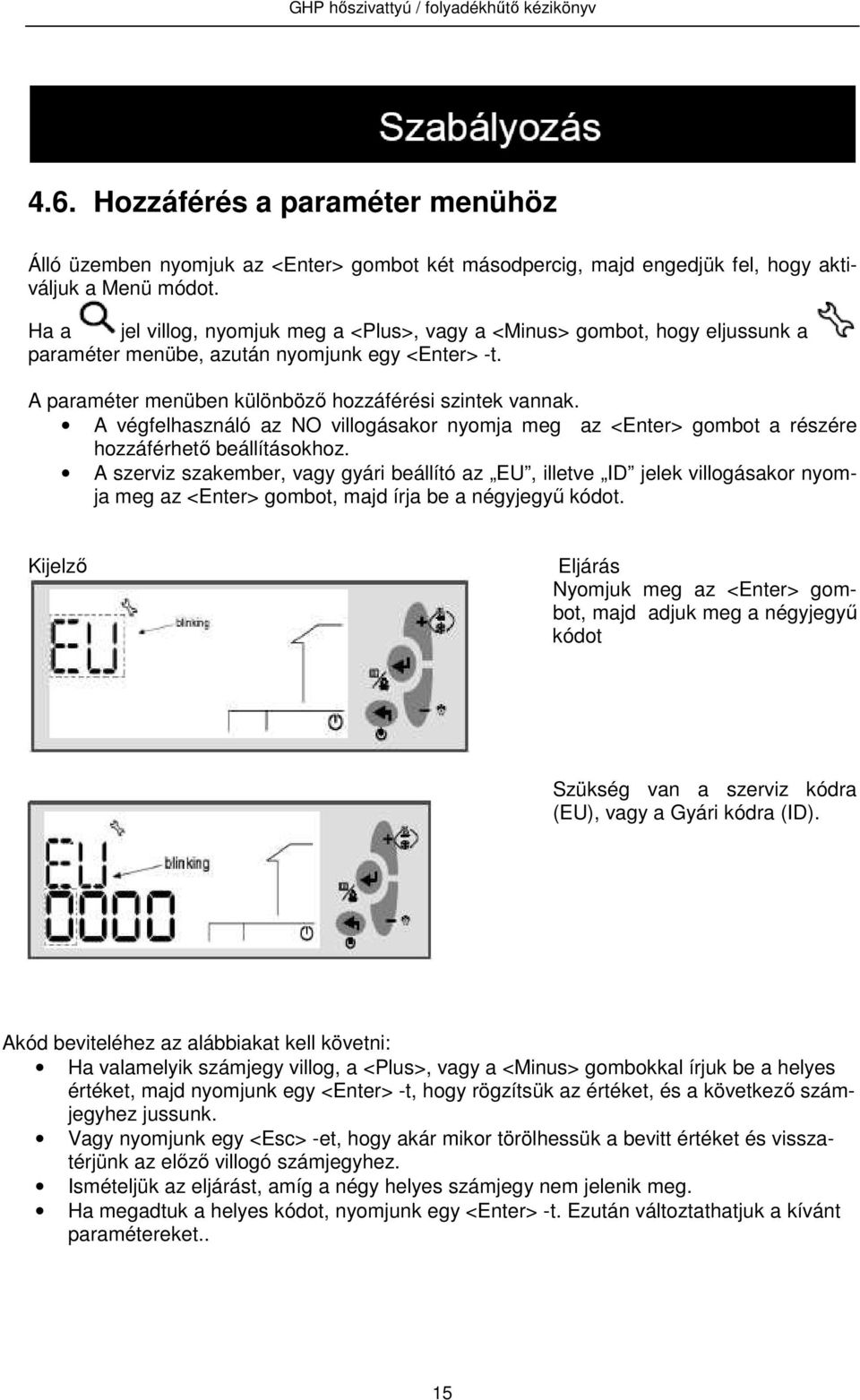

16 4.6. Hozzáférés a paraméter menühöz Álló üzemben nyomjuk az <Enter> gombot két másodpercig, majd engedjük fel, hogy aktiváljuk a Menü módot. Ha a jel villog, nyomjuk meg a <Plus>, vagy a <Minus> gombot, hogy eljussunk a paraméter menübe, azután nyomjunk egy <Enter> -t. A paraméter menüben különböző hozzáférési szintek vannak. A végfelhasználó az NO villogásakor nyomja meg az <Enter> gombot a részére hozzáférhető beállításokhoz. A szerviz szakember, vagy gyári beállító az EU, illetve ID jelek villogásakor nyomja meg az <Enter> gombot, majd írja be a négyjegyű kódot. Kijelző Eljárás Nyomjuk meg az <Enter> gombot, majd adjuk meg a négyjegyű kódot Szükség van a szerviz kódra (EU), vagy a Gyári kódra (ID). Akód beviteléhez az alábbiakat kell követni: Ha valamelyik számjegy villog, a <Plus>, vagy a <Minus> gombokkal írjuk be a helyes értéket, majd nyomjunk egy <Enter> -t, hogy rögzítsük az értéket, és a következő számjegyhez jussunk. Vagy nyomjunk egy <Esc> -et, hogy akár mikor törölhessük a bevitt értéket és visszatérjünk az előző villogó számjegyhez. Ismételjük az eljárást, amíg a négy helyes számjegy nem jelenik meg. Ha megadtuk a helyes kódot, nyomjunk egy <Enter> -t. Ezután változtathatjuk a kívánt paramétereket.. 15

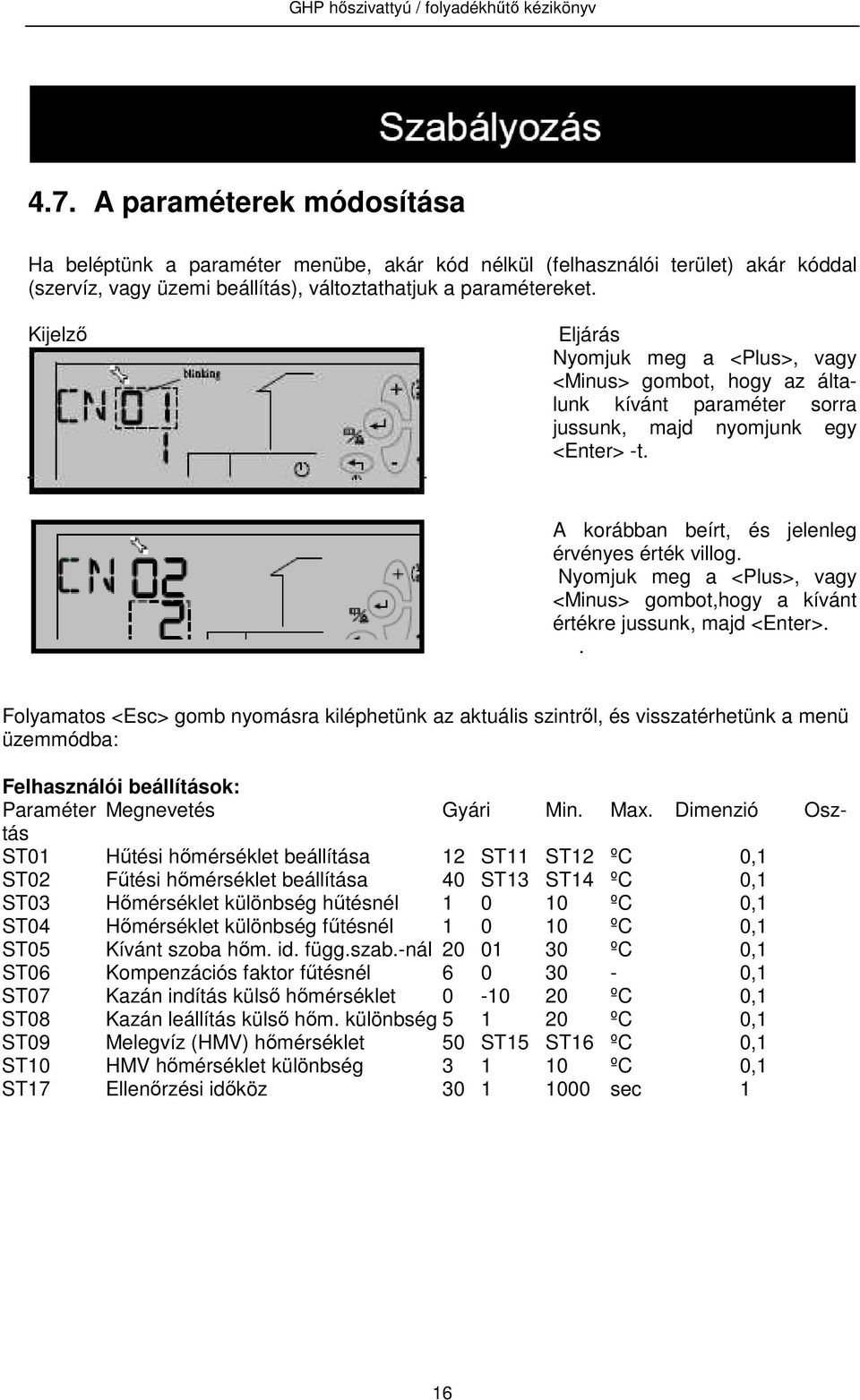

17 4.7. A paraméterek módosítása Ha beléptünk a paraméter menübe, akár kód nélkül (felhasználói terület) akár kóddal (szervíz, vagy üzemi beállítás), változtathatjuk a paramétereket. Kijelző Eljárás Nyomjuk meg a <Plus>, vagy <Minus> gombot, hogy az általunk kívánt paraméter sorra jussunk, majd nyomjunk egy <Enter> -t. A korábban beírt, és jelenleg érvényes érték villog. Nyomjuk meg a <Plus>, vagy <Minus> gombot,hogy a kívánt értékre jussunk, majd <Enter>.. Folyamatos <Esc> gomb nyomásra kiléphetünk az aktuális szintről, és visszatérhetünk a menü üzemmódba: Felhasználói beállítások: Paraméter Megnevetés Gyári Min. Max. Dimenzió Osztás ST01 Hűtési hőmérséklet beállítása 12 ST11 ST12 ºC 0,1 ST02 Fűtési hőmérséklet beállítása 40 ST13 ST14 ºC 0,1 ST03 Hőmérséklet különbség hűtésnél ºC 0,1 ST04 Hőmérséklet különbség fűtésnél ºC 0,1 ST05 Kívánt szoba hőm. id. függ.szab.-nál ºC 0,1 ST06 Kompenzációs faktor fűtésnél ,1 ST07 Kazán indítás külső hőmérséklet ºC 0,1 ST08 Kazán leállítás külső hőm. különbség ºC 0,1 ST09 Melegvíz (HMV) hőmérséklet 50 ST15 ST16 ºC 0,1 ST10 HMV hőmérséklet különbség ºC 0,1 ST17 Ellenőrzési időköz sec 1 16

18 4.8. Időjárásfüggő előremenő hőmérséklet (SF04=1) A fűtésszabályozásnál két eljárást lehet választani, fix, vagy időjárásfüggö, változó fűtővízhőmérséklet szabályozást. A fix hőmérséklet választása esetén a végfelhasználó egy fix hőmérsékletet állít be a fűtési rendszerre. Az időjárásfüggő szabályozásnál a fűtés hőmérsékletét az ST05, ST 06 beállítások és az aktuális külső hőmérséklet határozza meg. Ezt a funkciót az ST04-nél lehet kiválasztani. Ha ST 04=0, fix fűtővíz hőmérsékletet választottunk. Ha ST 04=1, akkor időjárásfüggő hőmérséklettel dolgozunk. Az alábbi diagram mutatja a választható lehetőségeket, feltételezve ST05=20ºC kívánt szobahőmérsékletet: Példa: Válasszuk az ST 06 értékét 7-nek. Ha a külső hőmérséklet (Outside temp.) 0 ºC, a szabályozott fűtővíz hőmérséklet 34ºC Ha a külső hőmérséklet -10 ºC, a szabályozott fűtővíz hőmérséklet 41ºC Ha a külső hőmérséklet -20 ºC, a szabályozott fűtővíz hőmérséklet 48ºC Ha csökken a külső levegő hőmérséklete, a fűtővíz hőmérséklete növekszik. Minél hidegebb időjárás van, annál magasabb a fűtés szabályozott hőmérséklete. Ha a külső hőmérséklet emelkedik, a szabályozott fűtővíz hőmérséklet csökken, így a hőszivattyú alacsonyabb nyomáson működik, tehát csökken az energiafelvétel, javul a gazdaságosság. 17

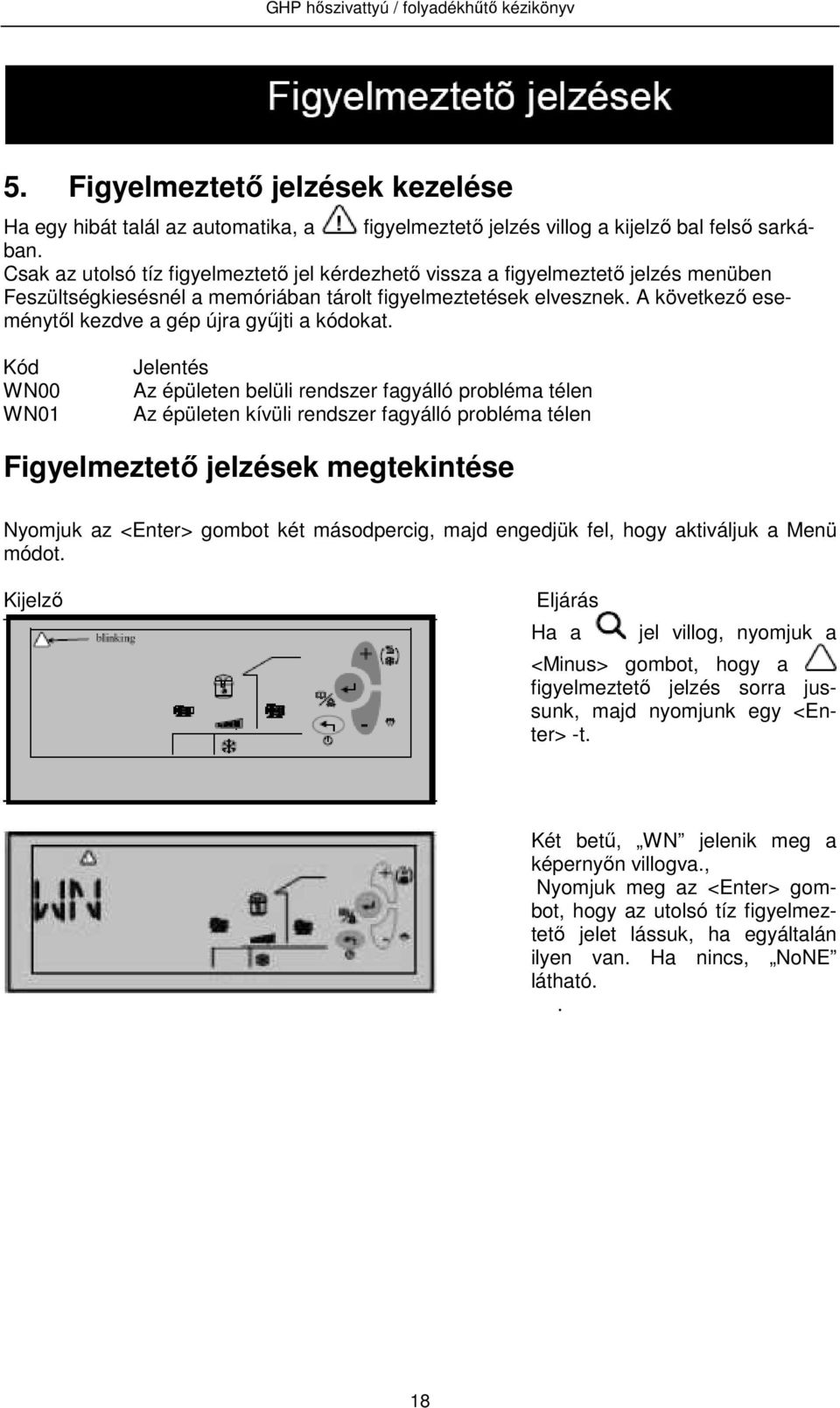

19 5. Figyelmeztető jelzések kezelése Ha egy hibát talál az automatika, a figyelmeztető jelzés villog a kijelző bal felső sarkában. Csak az utolsó tíz figyelmeztető jel kérdezhető vissza a figyelmeztető jelzés menüben Feszültségkiesésnél a memóriában tárolt figyelmeztetések elvesznek. A következő eseménytől kezdve a gép újra gyűjti a kódokat. Kód WN00 WN01 Jelentés Az épületen belüli rendszer fagyálló probléma télen Az épületen kívüli rendszer fagyálló probléma télen Figyelmeztető jelzések megtekintése Nyomjuk az <Enter> gombot két másodpercig, majd engedjük fel, hogy aktiváljuk a Menü módot. Kijelző Eljárás Ha a jel villog, nyomjuk a <Minus> gombot, hogy a figyelmeztető jelzés sorra jussunk, majd nyomjunk egy <Enter> -t. Két betű, WN jelenik meg a képernyőn villogva., Nyomjuk meg az <Enter> gombot, hogy az utolsó tíz figyelmeztető jelet lássuk, ha egyáltalán ilyen van. Ha nincs, NoNE látható.. 18

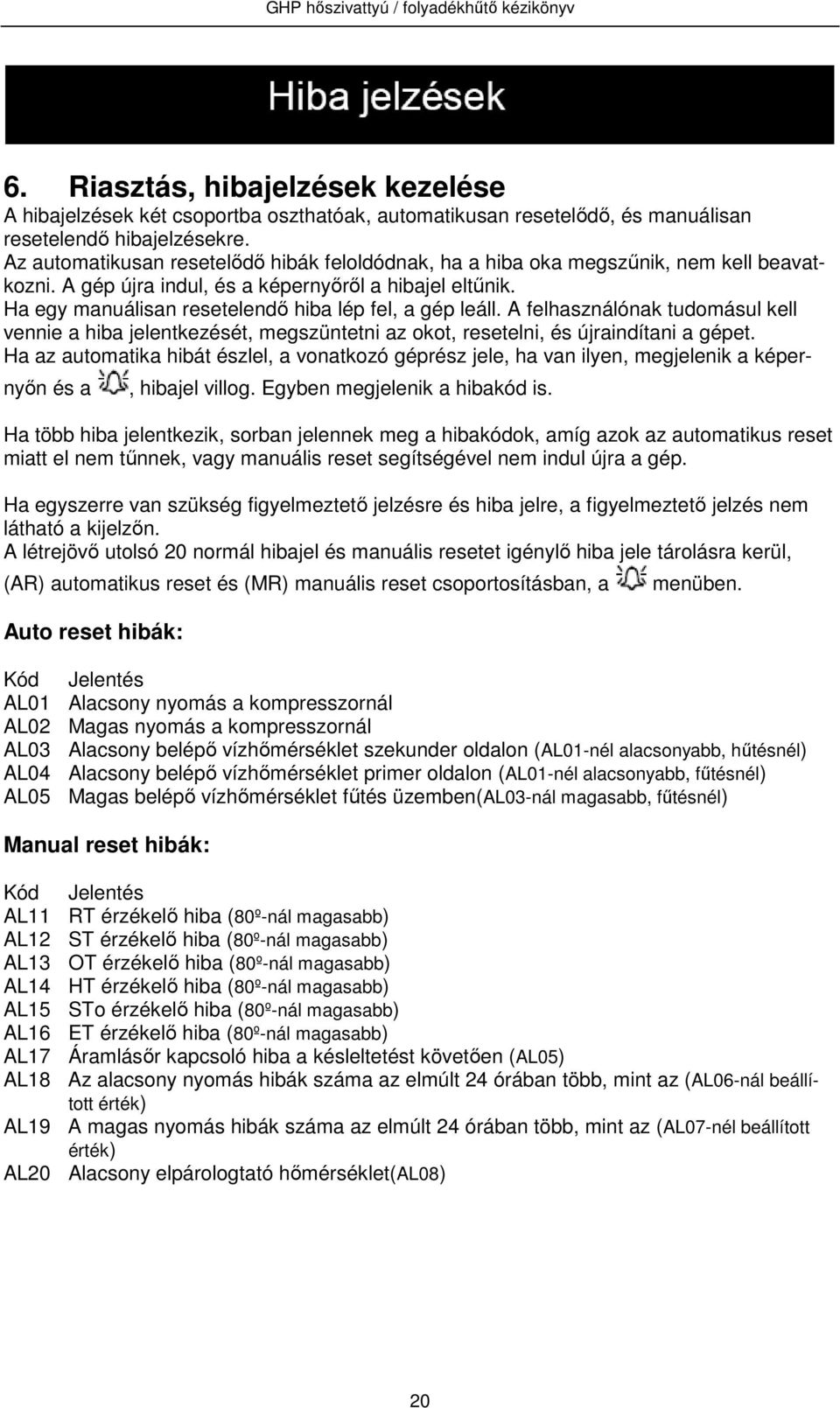

20 6. Riasztás, hibajelzések kezelése A hibajelzések két csoportba oszthatóak, automatikusan resetelődő, és manuálisan resetelendő hibajelzésekre. Az automatikusan resetelődő hibák feloldódnak, ha a hiba oka megszűnik, nem kell beavatkozni. A gép újra indul, és a képernyőről a hibajel eltűnik. Ha egy manuálisan resetelendő hiba lép fel, a gép leáll. A felhasználónak tudomásul kell vennie a hiba jelentkezését, megszüntetni az okot, resetelni, és újraindítani a gépet. Ha az automatika hibát észlel, a vonatkozó géprész jele, ha van ilyen, megjelenik a képernyőn és a, hibajel villog. Egyben megjelenik a hibakód is. Ha több hiba jelentkezik, sorban jelennek meg a hibakódok, amíg azok az automatikus reset miatt el nem tűnnek, vagy manuális reset segítségével nem indul újra a gép. Ha egyszerre van szükség figyelmeztető jelzésre és hiba jelre, a figyelmeztető jelzés nem látható a kijelzőn. A létrejövő utolsó 20 normál hibajel és manuális resetet igénylő hiba jele tárolásra kerül, (AR) automatikus reset és (MR) manuális reset csoportosításban, a Auto reset hibák: menüben. Kód Jelentés AL01 Alacsony nyomás a kompresszornál AL02 Magas nyomás a kompresszornál AL03 Alacsony belépő vízhőmérséklet szekunder oldalon (AL01-nél alacsonyabb, hűtésnél) AL04 Alacsony belépő vízhőmérséklet primer oldalon (AL01-nél alacsonyabb, fűtésnél) AL05 Magas belépő vízhőmérséklet fűtés üzemben(al03-nál magasabb, fűtésnél) Manual reset hibák: Kód Jelentés AL11 RT érzékelő hiba (80º-nál magasabb) AL12 ST érzékelő hiba (80º-nál magasabb) AL13 OT érzékelő hiba (80º-nál magasabb) AL14 HT érzékelő hiba (80º-nál magasabb) AL15 STo érzékelő hiba (80º-nál magasabb) AL16 ET érzékelő hiba (80º-nál magasabb) AL17 Áramlásőr kapcsoló hiba a késleltetést követően (AL05) AL18 Az alacsony nyomás hibák száma az elmúlt 24 órában több, mint az (AL06-nál beállított érték) AL19 A magas nyomás hibák száma az elmúlt 24 órában több, mint az (AL07-nél beállított érték) AL20 Alacsony elpárologtató hőmérséklet(al08) 20

21 Hiba jelzések megtekintése Nyomjuk az <Enter> gombot két másodpercig, majd engedjük fel, hogy aktiváljuk a Menü módot. Kijelző Eljárás Nyomjuk a <Plus>, vagy <Minus> gombot, hogy a hibajelzés sorra jussunk, majd nyomjunk egy <Enter> -t. Először az autoreset AR menü villog a képernyőn. Nyomjuk az <Enter> gombot két másodpercig, ha az AR villog, majd engedjük fel, hogy kijelezzük a korábban felmerült automatikus reset hibákat. Ha a manual reset eseményeket akarjuk látni, nyomjunk <Plus>, vagy <Minus> gombot, hogy a MR manuális reset kijelzéshez jussunk, majd. <Enter>. Az első manuális reset jelenik meg MR01. Nyomjunk egy <Enter> -t, hogy megtaláljuk e hiba kódját. Ha a többi megjeleníthető hibát akarjuk látni, előőször lépegessünk <Plus>, vagy <Minus> gombokkal a további reset jelek között ( MR02, MR03, MR010 ), majd ha kiválasztottunk egyet, nyomjunk <Enter> -t, hogy megtaláljuk e hiba kódját. Ha nem voltak hibák, NoNE jelzést látunk. Ha ki akarunk lépni az aktuális menüszintről, nyomjuk folyamatosan az <Exit> gombot, így visszajutunk a normál üzemmódba. MR01, vagy AR01 mindig a legutolsó jelenség információja Minden hiba, amelyet a rendszer talál, megjelenik a képernyőn, akár automatikusan tér viszsza üzemállapotba, akár manuális resettel lehet folytatni az üzemet. Utóbbi esetben mindenképpen a felhasználó tudomására jut a hibajelenség. Ilyenkor az alábbiak szerint térhetünk vissza normál üzembe: ikon és az érintett gépegy- Nyomjunk <Enter> -t. Ha a hibajelenség már megszünt, a ség ikonja eltűnik a képernyőről. Indítsuk el a gépet a szokásos módon. Ha a hiba még fennáll, z ikonok maradnak, a gép nem indítható, tehát meg kell előbb keresni az okot. 20
