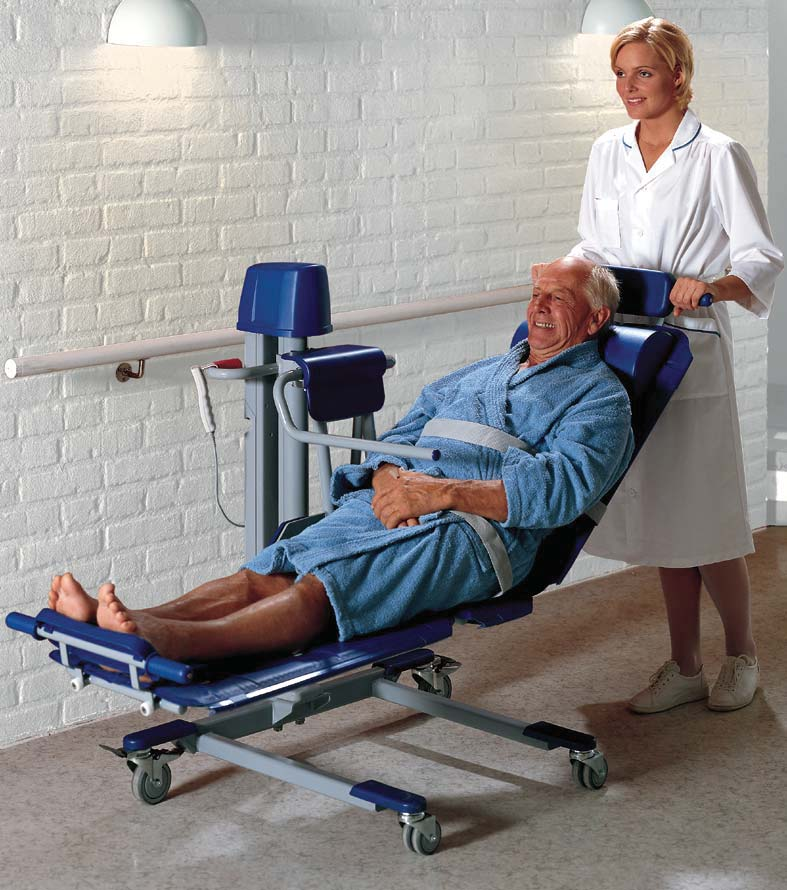

1 Bolero HASZNÁLATI ÚTMUTATÓ CE.01_15HU. augusztus with people in mind

2 A sérülés elkerülése érdekében a termék használata el tt mindig olvassa el ezt a használati útmutatót és a kapcsolódó dokumentumokat. A használati útmutató elolvasása kötelez! Designpolitika és szerz i jogok és az ArjoHuntleigh vállalatcsoport védjegyei. ArjoHuntleigh AB Mivel cégünk számára a folyamatos fejlesztés alapvet fontosságú, fenntartjuk a jogot, hogy a termékek konstrukcióján el zetes bejelentés nélkül bármikor változtassunk. Ennek a kiadványnak a tartalmát mind részben, mind egészében tilos az ArjoHuntleigh AB engedélye nélkül másolni.

3 Tartalom El szó... 4 Rendeltetésszer használat... 5 Biztonsági el írások... 6 El készítés... 7 Részek megnevezése... 8 Termékleírás/Funkciók Akkumulátortölt Manuális emelés és leeresztés Elektromos emelés és leeresztés Háttámla és lábtartó Fogantyúk Tárolás A hordágy hosszanti beállítása Matracok Biztonsági szíjak Fékek Vészleállító gomb Vészhelyzeti alacsony/magas állás Mérleg (opcionális) Oldaltartó (tartozék) A beteg áthelyezése Az ágyból Az ágyba A beteg fürdetése Tisztítási és fert tlenítési útmutató Útmutató az akkumulátorhoz Karbantartás és megel z karbantartás Hibaelhárítás M szaki specifikációk Méretek Címkék Elektromágneses kompatibilitás Alkatrészek és tartozékok Az ArjoHuntleigh elérhet ségei... Utolsó oldal 3

4 El szó Köszönjük, hogy ArjoHuntleigh eszközt vásárolt. Az Ön által vásárolt Bolero emel s fürdet kocsi kifejezetten kórházak, szanatóriumok és más egészségügyi intézmények számára kifejlesztett eszköz. Kérjük, vegye fel velünk a kapcsolatot, ha kérdése van az ArjoHuntleigh felszerelésér l vagy annak használatáról. Kérjük, végig olvassa el ez a használati útmutatót! Kérjük, a Bolero használata el tt végig olvassa el ezt a Használati útmutatót. Az ebben a Használati útmutatóban található információk elengedhetetlenek a felszerelés megfelel használatához és karbantartásához, segítenek a termék állagának meg rzésében és biztosítják, hogy az eszköz az Ön megelégedésére szolgáljon. A használati útmutatóban található információk némelyike az Ön biztonsága szempontjából fontos, ezért az esetleges balesetek elkerülése végett azokat el kell olvasni és értelmezni kell tudni. Az ArjoHuntleigh által szállított eszközökhöz és más berendezésekhez kizárólag az ArjoHuntleigh által külön erre a célra tervezett alkatrészeket használjon a nem megfelel kiegészít k okozta balesetek elkerülése végett. Bármely ArjoHuntleigh eszköz engedély nélküli módosítása befolyásolhatja annak biztonságos használatát. Az ArjoHuntleigh nem vállal felel sséget az olyan balesetekért, incidensekért vagy teljesítmény-kiesésekért, amik termékei engedély nélküli módosításának a következményei. Szerviz és terméktámogatás A Bolero emel s fürdet kocsinak évente egyszer szakember által elvégzett rutin szervizen kell átesnie annak érdekében, hogy a termék biztonságosan és az elvárásoknak megfelel en használható legyen. Lásd a(z) Karbantartás és megel z karbantartás a(z) 26. oldalon. részt. Amennyiben további információkra van szüksége, vegye fel a kapcsolatot az ArjoHuntleigh-vel, hogy teljes kör segítséget és szervizprogramokat kaphasson annak érdekében, hogy maximalizálni lehessen a termék hosszú távú biztonságosságát, megbízhatóságát és értékét. Cserealkatrészekért vegye fel a kapcsolatot az ArjoHuntleigh vállalattal. A kapcsolatfelvételi információk a jelen Használati útmutató utolsó oldalán találhatók. A használati útmutatóban használt kifejezések Jelentése: Figyelmeztet jel. Ennek a figyelmeztetésnek a figyelmen kívül hagyása az Ön vagy mások sérüléséhez vezethet. VIGYÁZAT Jelentése: Ezeknek az el írásoknak a figyelmen kívül hagyása a rendszer részeinek vagy egészének károsodását eredményezheti. MEGJEGYZÉS Jelentése: Ez a rendszer vagy a berendezés megfelel használatához szükséges információ. Jelentése: A gyártó neve és címe Jelentése: A használati útmutató elolvasása kötelez! 4

5 Rendeltetés Ezt az eszközt csak rendeltetésszer en ésabiztonsági el írások betartása mellett szabad használni. Mindenkinek, aki használja ezt az eszközt, el kell olvasnia és meg kell értenie ezt a használati útmutatót. Bármilyen bizonytalanság esetén vegye fel a kapcsolatot az ArjoHuntleigh-képvisel jével. Az eszköz feln tt páciensek emelésére és vizes helyiségbe történ szállítására szolgál az egészségügyi intézményen belül, és jól használható a betegfürdetési feladatok során. A Bolero eszközt olyan szakképzett gondozók használhatják, akik jártasak a betegápolásban (ismerik a helyszínt, a gyakorlatot és a módszereket) és a használati útmutató el írásai szerint járnak el. A Bolero kizárólag a használati útmutatóban meghatározott célra használható. Egyéb használata tilos. Az eszköz élettartama Az eszközt csak a fent leírt célokra szabad felhasználni. A termék élettartama tíz (10) év, a biztonsági szíj élettartama pedig két (2) év. A tárolástól, a használati gyakoriságtól és a töltési id közökt l függ en az akkumulátor élettartama 2 5 év lehet. Az élettartamra és a hasznos élettartamra megadott értékek akkor érvényesek, ha a megel z karbantartást a jelen használati útmutatóban foglalt ápolási és karbantartási utasításoknak megfelel en végzik el. Az elhasználódás szintjét l függ en egyes alkatrészek például a kerekek, a kézi vezérlés és a matrac még a berendezés élettartama alatt cserére szorulhatnak. A cserét a jelen használati útmutatóban leírtak szerint kell elvégezni. Fekv betegek besorolása Javasoljuk, hogy az intézmények alkossanak rutinszer en alkalmazott besorolási szabályokat. Az ápolóknak használat el tt a következ szempontok alapján be kell sorolniuk a fekv betegeket: A fekv beteg testsúlya nem haladhatja meg a 136 kg-ot (300 font). A biztonságos fekv pozíció fenntartásához a betegnek korlátozott mozgásképességgel kell rendelkeznie, illetve meg kell értenie és reagálnia kell az utasításokra. Ha a beteg nem felel meg ezeknek a követelményeknek más eszközt/rendszert kell alkalmazni. 5

6 Biztonsági el írások A beakadás elkerülése végett ügyeljen arra, hogy a beteg haja, karja és lába szorosan a teste mellett maradjon és mozgatás közben használja a megfelel fogantyúkat. A balesetek elkerülése végett a beteget soha ne hagyja felügyelet nélkül. A beszorulás elkerülése érdekében ügyeljen arra, hogy a haladási útvonalon ne legyenek akadályok. A beteg leesésének elkerülése érdekében gy z djön meg arról, hogy a beteg a jelen használati útmutató szerinti helyzetben van. A robbanások vagy a tüzek elkerülésére soha ne használja az eszközt oxigénben gazdag környezetben, h forrás vagy gyúlékony altatógázok közelében. Az eszköz felborulásának és a beteg leesésének elkerülése érdekében ne használja az eszközt süllyesztett csatornájú, kátyús vagy az 1:50 aránynál (1,15 ) nagyobb lejtés talajon. A beteg leesésének elkerülése érdekében gy z djön meg arról, hogy a biztonsági övek sértetlenek. NE használjon sérült biztonsági övet: használat el tt cserélje. A szállítás közbeni kiesés elkerülése érdekében mindig gondoskodjon arról, hogy a fékek minden használatban lév eszközön rögzítve legyenek. A beteg leesésének elkerülése érdekében ügyeljen arra, hogy a páciens súlya ne haladja meg az egyes termékek és tartozékok biztonságos terhelhet ségét. MEGJEGYZÉS A Bolero emel s fürdet kocsiban használt anyagok mindegyike megfelel az érvényben lév biokompatibilitási szabványoknak (ISO szerint tesztelve). MEGJEGYZÉS A Bolero emel s fürdet kocsi pozicionálásakor ne tartózkodjon a kartámasz mozgásának irányában. A páciens felfelé irányuló váratlan mozdulatai az ápoló sérülését okozhatják. Lásd az ábrát. A beteg leesésének elkerülése érdekében gy z djön meg arról, hogy a beteg a megfelel helyzetben van és a biztonsági öv be van kapcsolva. 6

7 El készítés Az els használat el tt (9 lépés) 1 Szemrevételezéssel ellen rizze a csomagolást, hogy nem sérült-e meg. 2 A csomagolást a helyi szabályozásoknak megfelel en újra kell hasznosítani. 3 Ellen rizze, hogy a termék minden alkatrésze megvan. Vesse össze a terméket a jelen használati útmutatóban található termékleírással. Ha bármilyen alkatrész hiányzik NE használja a terméket! 4 Az eszközt száraz, jól szell z helyen tárolja. 5 Csomagolja ki az akkumulátortölt t. Lásd az akkumulátortölt használati útmutatóját. 6 Töltse az egyes akkukat 24 óráig. 7 A termék fert tlenítését a jelen használati útmutató Tisztítási és fert tlenítési útmutató a(z) 21. oldalon részében leírtak szerint végezze el. 8 A mellékelt távtartó felszerelése: A Bolero emel s fürdet kocsira kiszállításkor felszerelt távtartó az ArjoHuntleigh fürd kádak mélységéhez van beállítva. Csak mélyebb kádak esetén: A mélyebb bemerülés eléréséhez távolítsa el a két felszerelt távtartó egyikét a Bolero emel s fürdet kocsiról. Lásd az ábrát. Ügyeljen arra, hogy a fürd kád felülete ne sérülhessen meg. Minden használat el tt (4 lépés) 1 Gy z djön meg arról, hogy a Bolero emel s fürdet kocsi minden alkatrésze a helyén van. Vesse össze a következ részben leírtakkal: Részek megnevezése a(z) 8. oldalon. 2 Ha bármilyen alkatrész hiányzik NE használja a terméket! 3 A keresztfert zések elkerülése érdekében mindig tartsa be az ebben a használati útmutatóban szerepl fert tlenítési el írásokat. 4 Gy z djön meg arról, hogy az akkumulátor teljesen fel van töltve (Bolero). Útmutató a Bolero használatához A Bolero emel s fürdet kocsit mindig a megfelel irányba kell mozgatni a beteg szállítása során, azaz a hordágy hosszirányába. A jobb és bal irányok a jelen használati útmutatóban az alábbi ábra szerint értelmezend k. 9 Jelöljön ki egy helyet, ahol a használati útmutatót mindig hozzáférhet módon tárolja. Jobb MEGJEGYZÉS Amennyiben bármilyen kérdése van, vegye fel a kapcsolatot az ArjoHuntleigh-képviselettel a terméktámogatás és a szerviz miatt. A kapcsolatfelvételi telefonszámok a jelen használati útmutató utolsó oldalán találhatók. Bal 7

8 Részek megnevezése 1 3 részes hordágy és váz 2 3 részes matrac 3 Párna 4 Átemel kar 5 Lábtámasz 6 Reteszel a háttámlához 7 Irányítófogantyú 8 Kézi vezérl (elektromos) 9 Fogantyúkar 10 Akkumulátor (elektromos) 11 Oszlop (elektromos) 12 Görg fék (mind a négy görg nél) 13 Leenged gomb (hidraulikus) 14 Hidraulikus kézi emel 15 Oszlop (hidraulikus) 16 Oldaltartó (tartozék) 17 Biztonsági övek B típus. Alkalmazott rész: (a hordágy és a váz összes tartozékát is beleértve) áramütés elleni védelem az EN szerint 8

9

10 Termékleírás/Funkciók 1. ábra 2. ábra Akkumulátortölt Lásd az akkumulátortölt használati útmutatóját. Rögzítse az akkumulátortölt t megfelel falfelületre, majd csatlakoztassa földelt konnektorhoz. (Lásd: 1. ábra) Típusszám: NDA1200-EU, NDA2200-GB, NDA4200-US, NDA6200-AU. Manuális emelés és leeresztés A hordágy emelése a hidraulikus kézi emel használatával történik. Egyenletesen mozgassa a kart, a teljes mozgástartományt kihasználva. (Lásd: 2. ábra) 3. ábra A hordágy leengedése a leenged gombbal történik. (Lásd: 3. ábra) 4. ábra Elektromos emelés és leeresztés Akassza le a kézivezérl t a tartójáról. (Lásd: 4. ábra) A Bolero emel s fürdet kocsi emeléséhez nyomja meg a fel nyilat a kézivezérl n. A Bolero emel s fürdet kocsi leengedéséhez nyomja meg a le nyilat. 10

11 Háttámla és lábtartó 1. ábra 2. ábra A beakadás elkerülése végett ügyeljen arra, hogy a beteg haja, karja és lába szorosan a teste mellett maradjon, és mozgatás közben használja a megfelel fogantyúkat. A Bolero emel s fürdet kocsi szimmetrikus, így a betegágy tájolásától függ en bármelyik vége használható háttámlaként. A kocsi tájolásának módosításához egyszer en helyezze át a párnát a másik végére. (Lásd: 1. ábra) Oldja ki az egyik rögzít t, és emelje fel a háttámlaként használni kívánt oldalt a kívánt szögbe. A háttámla rögzít mechanizmusának ellen rzésével gy z djön meg a támla biztonságos reteszelésér l. (Lásd: 2. ábra) Fogantyúk 3. ábra A beakadás elkerülése végett ügyeljen arra, hogy a beteg haja, karja és lába szorosan a teste mellett maradjon, és mozgatás közben használja a megfelel fogantyúkat. A Bolero emel s fürdet kocsi két behajtható fogantyúval rendelkezik az alapfelszereltség részeként. Mozgatás és fürdetés közben: Engedje le azt a fogantyút, amelyik a legtávolabb van a páciens derekától. (Lásd: 3. ábra) 11

12 1. ábra A A Tárolás Használaton kívül a Bolero emel s fürdet kocsit úgy tárolja, hogy a háttámla és a lábtartó (A) fels pozícióban legyen. (Lásd: 1. ábra) B B 2. ábra A Emelje meg a háttámlát és a lábtartót. Gy z djön meg arról, hogy a rögzít k (B) a helyükön vannak, valamint hogy a tartók reteszelése megtörtént. (Lásd: 2. ábra) 3. ábra B A hordágy hosszanti beállítása A hordágy rövidítése: Lazítsa meg a fej- és lábtámaszt (A), valamint a csavarokat (B). (Lásd: 3. ábra) Forgassa el a tartókat 180 -os szögben. Rögzítse a fej- és lábtámaszt, valamint a csavarokat. (Lásd: 3. ábra) 4. ábra A B C C Matracok Mindig az oldalszalag szegélyénél kezdje meg a matrac felhelyezését vagy levételét. (Lásd: 4. ábra) Felhelyezés: Illessze az oldalszalag szegélyét a hordágyhoz. Nyomást kifejtve húzza végig a tenyerét az oldalszalagon a rögzítéshez. Leválasztás: Egy helyen pattintsa ki az oldalszalag szegélyét. Az oldalcsík mentén húzza le a matracot a leválasztáshoz. Középs rész: Húzza rá az oldalszalagot a hordágyra az oszlop melletti részen. A matracot kinyújtva húzza rá a másik oldalszalagot a hordágy másik oldalára. El ször illessze a matrac oldalszalagját a hordágy széle köré, a hidraulikus oszlop mellett (A). (Lásd: 4. ábra) A matracot kinyújtva rögzítse a másik oldalon lév oldalszalagot (B). (Lásd: 4. ábra) Rögzítse a matracot a helyére a gyorsfogantyúkkal (C). (Lásd: 4. ábra) Rögzítse a párnát a gyorsfogantyúkkal. 12

13 Biztonsági övek Mindig használja a biztonsági övet. A beteg leesésének elkerülése érdekében gy z djön meg arról, hogy a biztonsági övek sértetlenek. NE használjon sérült biztonsági övet: használat el tt cserélje. 1. ábra A beteg leesésének elkerülése érdekében gy z djön meg arról, hogy a beteg a megfelel helyzetben van és a biztonsági öv be van kapcsolva. A Bolero emel s fürdet kocsi két biztonsági övvel rendelkezik (mellkasi és csíp öv) az alapfelszereltség részeként. (Lásd: 1. ábra) 2. ábra (7 lépés) 1 Csatlakoztassa a biztonsági öveket, miel tt a páciens beleülne a Bolero emel s fürdet kocsiba. Csatolja be a biztonsági öveket úgy, hogy a rögzít szemet a gombra helyezi. A biztonsági öveknek a matrac tetején kell lenniük. (Lásd: 2. ábra) 3. ábra 2 Helyezze el a pácienst a Bolero emel s fürdet kocsiban. Rögzítse a biztonsági öveket a hordágy oldalán lév gombokhoz. (Lásd: 3. ábra) 13

14 4. ábra A Állítsa be a biztonsági öveket 3 Húzza szét az (A) és (B) rögzít kapcsokat úgy, hogy a kisebb rögzít kapcsot (A) enyhén felfelé csavarja. (Lásd: 4. ábra) B 5. ábra A 4 Lazítsa ki a biztonsági övet úgy, hogy oldalt meghúzza abels szíjat (A) és ezzel egyidej leg kiemeli a nagyobb rögzít kapcsot (B). (Lásd: 5. ábra) B 6. ábra A B 5 Szorítsa meg a biztonsági övet: ehhez húzza a küls szíjat (A) oldalt, és miközben tartja a nagyobb rögzít kapcsot (B). (Lásd: 6. ábra) 6 Gy z djön meg arról, hogy a biztonsági öv megfelel en tartja a pácienst. 7. ábra A 7 Csatolja be a rögzít kapcsokat úgy, hogy a kisebb kapcsot (A) a nagyobb kapocsba (B) nyomja. (Lásd 7. ábra) B 14

15 1. ábra A Fékek A fékezéshez nyomja le a görg fék karját (A) a lábával. (Lásd: 1. ábra) A fékek kioldásához nyomja fel a görg fék karját (B). (Lásd: 1. ábra) B 2. ábra Vészleállítás Ha a Bolero emel s fürdet kocsi valamilyen okból nem reagál a vezérl gombokra, az akkumulátoron lév gomb segítségével gyorsan leállíthatja a mozgást és leválaszthatja a tápellátást. (Lásd: 2. ábra) Lépjen kapcsolatba az ArjoHuntleigh képvisel jével, miel tt a Bolero emel s fürdet kocsit ismét használatba venné. 3. ábra Vészhelyzeti emelés/leengedés (5 lépés) Ha a Bolero emel s fürdet kocsi valamilyen oknál fogba nem reagál a vezérl gombokra, a vészhelyzeti emelés/leengedés használatával emelheti vagy engedheti le a Bolero emel s fürdet kocsit. 1 Húzza ki a kézivezérl t. (Lásd: 3. ábra) 4. ábra 2 A Bolero emel s fürdet kocsit úgy vezérelheti, hogy egy vékony, tompa tárgyat nyom a panelen lév nyílásokba. (Például egy tollat.) (Lásd: 4. ábra) VIGYÁZAT A nyílásokba ne helyezzen éles hegy tárgyat. 3 Nyomja a tárgyat a felfelé mutató nyíl melletti nyílásba a Bolero emel s fürdet kocsi emeléséhez. 4 Nyomja a tárgyat a lefelé mutató nyíl melletti nyílásba athe Bolero emel s fürdet kocsi leengedéséhez. MEGJEGYZÉS A felfelé és lefelé történ mozgás közben folyamatos sípoló hang hallatszik. 5 Lépjen kapcsolatba az ArjoHuntleigh képvisel jével, miel tt a Bolero emel s fürdet kocsit ismét használatba venné. 15

16 1. ábra 2. ábra Mérleg (opcionális) A mérleg a vázon található. (Lásd: 1. ábra) Lásd a lábmérleg használati útmutatóját. Oldaltartó (tartozék) (6 lépés) A Bolero emel s fürdet kocsi lehajtható oldaltámasszal is ellátható. Az oldaltámasz használatához a matrac középs részén lév tép záras szíjakat le kell vágni. 1 Ha használatban van, az oldaltámasz zárt pozícióban áll közvetlenül az oszloppal szemben. (Lásd: 2. ábra) 3. ábra 2 Használaton kívül az oldaltámasz a hordágy alatt van a kerethez rögzítve. Az oldaltámasz használata: Oldja ki a támaszt a zárt helyzetb l. (Lásd: 3. ábra) 4. ábra Kattanó hang 3 Hajtsa az oldaltámaszt a hordágy alá. (Lásd: 4. ábra) 5. ábra 4 Rögzítse az oldaltámaszt a Bolero emel s fürdet kocsi másik oldalán úgy, hogy er sen nekinyomja a tartónak. (Lásd: 5. ábra) 6. ábra Kattanó hang 5 Az oldaltámasz visszahajtása: Egyik kezével fogja meg az oldaltámaszt. A másik kezével: Oldja ki a támaszt a zárt helyzetb l úgy, hogy a tartót maga felé húzza (lásd az ábrát). Hajtsa vissza a hordágy alá, és rögzítse a vázhoz a hordágy másik oldalán. (Lásd: 6. ábra) 6 Mindig ügyeljen arra, hogy az oldaltámasz biztonságosan rögzítve legyen mindkét zárt pozícióhoz. 16

17 A beteg áthelyezése Az ágyból (11 lépés) A beszorulás elkerülése érdekében ügyeljen arra, hogy a haladási útvonalon ne legyenek akadályok. 1. ábra Annak érdekében, hogy a beteg vagy a gondozó lábai vagy lábfejei ne szoruljanak be, gy z djön meg róla, hogy nincs útban semmilyen akadály. 1 Válassza ki a Bolero emel s fürdet kocsi háttámlaként használni kívánt végét, és rögzítse oda a párnát. 2 Csatlakoztassa a csíp biztonsági övét a gombhoz, és húzza át úgy, hogy a hordágy tetején legyen. 2. ábra 3 Fordítsa a pácienst az oldalára. 4 A szállítás közbeni kiesés elkerülése érdekében mindig gondoskodjon arról, hogy a fékek a beteget fogadó eszközön rögzítve legyenek. 3. ábra 4. ábra Tolja a Bolero emel s fürdet kocsit az ágy fölé a pácienshez a lehet legközelebb, és engedje le, hogy az ágyra ereszkedjen. (Lásd: 1. ábra) 5 Rögzítse a görg fékeket. (Lásd: 2. ábra) 6 Gördítse rá a pácienst a hordágyra. (Lásd: 3. ábra) 7 Emelje fel a háttámlát a kívánt szögbe (szükség esetén az ágy hátsó részével). Ellen rizze, hogy a helyén van-e a rögzít, és rögzítve van-e a háttámla. (Lásd: 3. ábra) 8 Csatolja be a biztonsági övet a mellkas fölött. (Lásd: 3. ábra) 9 Kissé emelje meg a hordágyat, húzza ki a biztonsági övet, és csatolja be a csíp fölött. Engedje le a fogantyúkart. (Lásd: 4. ábra) Folytassa a következ oldalon szerepl lépésekkel. 17

18 10 A beakadás elkerülése végett ügyeljen arra, hogy a beteg haja, karja és lába szorosan a teste mellett maradjon, és mozgatás közben használja a megfelel fogantyúkat. Oldja ki a görg fékeket és húzza le a Bolero emel s fürdet kocsit az ágyról ábra A beteg leesésének elkerülése érdekében mindig ügyeljen arra, hogy az eszköz a lehet legalacsonyabb helyzetben legyen, miel tt megkezdi a páciens áthelyezését, öltöztetését vagy vetk ztetését. Annak érdekében, hogy az eszköz ne d ljön el, NE emeljen vagy engedjen le más eszközöket a közelében és leengedéskor ügyeljen az álló tárgyakra. Engedje le a Bolero emel s fürdet kocsit kényelmes magasságba, és az átszállítás közben fogja a szállítófogantyúkat. (Lásd: 5. ábra) 18

19 Az ágyba (7 lépés) A beszorulás elkerülése érdekében ügyeljen arra, hogy a haladási útvonalon ne legyenek akadályok. A szállítás közbeni kiesés elkerülése érdekében mindig gondoskodjon arról, hogy a fékek a beteget fogadó eszközön rögzítve legyenek. 6. ábra Annak érdekében, hogy a beteg vagy a gondozó lábai vagy lábfejei ne szoruljanak be, gy z djön meg róla, hogy nincs útban semmilyen akadály. 1 Emelje fel a Bolero emel s fürdet kocsit olyan magasságra, hogy betolhassa az ágy fölé. 2 Tolja be a Bolero emel s fürdet kocsit az ágy fölé. 3 Engedje le a Bolero emel s fürdet kocsit, hogy az felfeküdjön az ágy felületére. (Lásd: 6. ábra) 7. ábra 4 Rögzítse a görg fékeket. (Lásd 7. ábra) 5 Csatolja ki a biztonsági öveket. 6 A sérülések megel zése érdekében az ágynak azon az oldalán, amelynek irányába a beteget gördítik, mindig álljon egy ápoló és/vagy legyen egy oldalsó véd korlát. NE gördítse át a pácienst, ha az ágy széléhez közel fekszik. Gördítse le a pácienst a Bolero emel s fürdet kocsiról az ágyra. 7 Oldja ki a görg fékeket és húzza le a Bolero emel s fürdet kocsit az ágyról. 19

20 A páciens fürdetése 1. ábra 2. ábra El ször mindig olvassa el a fürdet rendszer külön útmutatóját. (9 lépés) MEGJEGYZÉS A fürdetés el tt olvassa el a jelen használati útmutató biztonsági utasításait. A beakadás elkerülése végett ügyeljen arra, hogy a beteg haja, karja és lába szorosan a teste mellett maradjon, és mozgatás közben használja a megfelel fogantyúkat. A beteg leesésének elkerülése érdekében gy z djön meg arról, hogy a beteg a jelen használati útmutató szerinti helyzetben van. 3. ábra 4. ábra 5. ábra 1 Vetk ztesse le a beteget. 2 Emelje addig a Bolero emel s fürdet kocsit, amíg kissé a kád széle fölé nem emelkedik, majd tolja a pácienst a kád fölé. (Lásd: 1. ábra) 3 Rögzítse a görg fékeket. (Lásd: 2. ábra) 4 Ha a kád állítható, állítsa be kényelmes magasságba. 5 Engedje le a Bolero emel s fürdet kocsit, hogy az felfeküdjön a kád aljára. (Lásd: 3. ábra) 6 Vegye le a mellkasi biztonsági övet, és lazítsa meg a csíp biztonsági övét. 7 Fürdesse meg a pácienst. 8 A fürdetés után csatolja be a biztonsági öveket a mellkason és a csíp n. Engedje le a kádat, hogy a Bolero emel s fürdet kocsi a víz fölé kerüljön, majd gyorsan zuhanyozza le a pácienst. (Lásd: 4. ábra) 9 A szárítást követ en takarja be vagy öltöztesse fel a beteget, hogy melegen tartsa. Oldja ki a görg ket, és vigye vissza a pácienst a szobájába a Bolero emel s fürdet kocsin. (Lásd: 5. ábra) 20

21 Tisztítási és fert tlenítési útmutató Kizárólag ArjoHuntleigh márkájú fert tlenít szert használjon. Ha bármilyen kérdése van az eszköz fert tlenítésével kapcsolatban, ill. fert tlenít szert szeretne rendelni, vegye fel a kapcsolatot az ArjoHuntleigh vev szolgálatával. A következ eljárást minden használat után és a nap végén kell elvégeznie. A szem- és b rirritáció elkerülése érdekében a fert tlenítést soha ne végezze a beteg jelenlétében. A Bolero fert tlenítéséhez szükséges eszközök Véd keszty Véd szemüveg Szórófejes flaska fert tlenít szerrel (tisztító és fert tlenít ) vagy fert tlenít spray fert tlenít szerrel (tisztító és fert tlenít ). Szórófejes flaska vízzel vagy zuhany Kend k (nedves és száraz) Eldobható törl k Puha sörtéj kefe Hosszú nyel, puha sörtéj kefe A szem és a b r károsodásának megel zésére mindig viseljen véd szemüveget és keszty t. Ha a szer b rre vagy szembe kerül azonnal b vízzel le kell öblíteni. Szem- vagy b rirritáció esetén keresse fel az orvosát. Mindig olvassa el a fert tlenít szer biztonsági adatlapját. A keresztfert zések elkerülése érdekében mindig tartsa be az ebben a használati útmutatóban szerepl fert tlenítési el írásokat. VIGYÁZAT Az eszköz károsodásának elkerülésére csak az ArjoHuntleigh márkájú fert tlenít szereket használja. 21

22 A megfelel tisztításhoz és fert tlenítéshez mindig végezze el a következ 15 lépést. Látható szennyez dések eltávolítása (1 3. lépés a 15-b l) 1 Vegye le a matracot és a biztonsági öveket, és helyezze azokat a fürd kádba. 1. ábra 2. ábra 2 Tolja a Bolero emel s fürdet kocsit a fürd kád fölé, és eressze le. 3 Tisztítsa meg: a Bolero emel s fürdet kocsit (kezdje felülr l és haladjon lefelé) az összes leszerelt alkatrészt Távolítsa el a látható szennyez déseket vízbe áztatott kend vel, illetve vízpermettel és kefével és/vagy tiszta kend vel. (Lásd: 1. ábra) Tisztítás (4 9. lépés a 15-b l) 4 Vegye fel a véd keszty t és a véd szemüveget. 5 Permetezzen fert tlenít t: a Bolero emel s fürdet kocsira az összes leszerelt alkatrészre Használjon kefét, és alaposan dörzsölje le, különösen a fogantyúknál és a kézivezérl nél. 6 Permetezve vagy zuhanyból folyó b vízzel (kb. 25 C (77 F)) és tiszta kend vel távolítsa el a fert tlenít szer maradványait. (Lásd: 2. ábra) 7 Áztasson egy kend t fert tlenít szerbe, és törölje le a többi felületet is, például a burkolatot. 8 Vízzel nedvesítsen be egy új kend t, és távolítsa el a fert tlenít szer maradványait a többi felületr l. A fert tlenít szer eltávolítása közben a kend t néha öblítse ki folyó vízben. 9 Ha a fert tlenít szert nem lehet eltávolítani, permetezzen vizet a kérdéses alkatrészre, és törölje le eldobható kend vel. Ismételje addig, amíg minden fert tlenít szert el nem távolított. Folytassa a következ oldalon szerepl lépésekkel. 22

23 Fert tlenítés ( lépés a 15-b l) 10 Permetezzen fert tlenít t: a Bolero emel s fürdet kocsira az összes leszerelt alkatrészre 11 Áztasson egy kend t fert tlenít szerbe, és törölje le a többi felületet is, például a burkolatot. 12 A fert tlenít szer palackján feltüntetett utasításnak megfelel en várja ki a fert tlenít szer hatásidejét. 3. ábra 13 Permetezve vagy zuhanyból folyó vízzel (kb. 25 C (77 F)) és tiszta kend vel távolítsa el a fert tlenít szer maradványait: a Bolero emel s fürdet kocsiról az összes leszerelt alkatrészr l minden más területr l, például a vázról A fert tlenít szer eltávolítása közben a kend t néha öblítse ki folyó vízben. (Lásd: 3. ábra) 14 Ha a fert tlenít szert nem lehet eltávolítani, permetezzen vizet a kérdéses alkatrészre, és törölje le eldobható kend vel. Ismételje addig, amíg minden fert tlenít szert el nem távolított. 15 Hagyja megszáradni az összes alkatrészt. 23

24 Útmutató az akkumulátorhoz A fizikai sérülések megel zésére NE törje össze, lyukassza ki, nyissa fel, szerelje szét az akkumulátort, ill. ne tegye azt ki semmilyen mechanikai behatásnak. Ha az akkumulátorház megtörik és az akkumulátor tartalma b rrel vagy ruházattal érintkezik, azonnal b vízzel le kell öblíteni. Ha az akkumulátor tartalma a szembe kerül, azonnal öblítse ki b vízzel és kérjen orvosi segítséget. Az akkumulátor tartalmának belégzése légúti irritációt okozhat. Gondoskodjon friss leveg r l és orvosi felügyeletr l. Ne ejtse le az akkumulátort. Az akkumulátor kidobása esetén kérjen tanácsot amegfelel helyi szervt l. Ellen rizze az akkumulátor címkéjét. Az akkumulátor tárolása Az akkumulátor töltve kerül kiszállításra, de javasoljuk azt töltse újra, mert az használaton kívül is lemerül lassan. Az akkumulátor használaton kívül is lassan lemerül. A tárolás vagy szállítás közben az akkumulátorokat 0 C és +30 C (32 F és 86 F) között kell tartani. Az alacsonyabb h mérséklet megnöveli a hasznos élettartamot. A maximális akkumulátorteljesítmény érdekében az akkumulátort nem tárolja 50 C (122 F) fölötti h mérsékleten. A tölt telepítése Lásd az NCA-200 akkumulátortölt használati útmutatóját. Az akkumulátor cseréje Lásd az NCA-200 akkumulátortölt használati útmutatóját. Alacsony töltöttségi szint figyelmeztetés Ha az akkumulátort cserélni kell, hangjelzés szólal meg az emel aktiválásakor. Ilyenkor még van elegend töltöttség az aktuális feladat befejezéséhez. 24

25 Ez az oldal szándékosan üres 25

26 Karbantartás és megel z karbantartás A Bolero emel s fürdet kocsi elhasználódhat; a következ m veletekkel elérhet, hogy a termék az eredeti gyártási specifikációknak megfelel állapotban maradjon. A balesetet okozó m ködési zavarok elkerülésére az eszközt rendszeresen ellen rizni kell és el kell végezni az ütemszer karbantartást. Egyes esetekben a nagy igénybevétel vagy a kedvez tlen környezeti feltételek miatt az ellen rzést gyakrabban kell elvégezni. A helyi szabályozások és el írások esetenként szigorúbbak és gyakoribb ellen rzést írnak el. MEGEL Z KARBANTARTÁS Bolero emel s fürdet kocsi ÁPOLÓ FELADATA Teend /Ellen rzés Minden NAP Minden HÉTEN Minden második ÉVBEN Fert tlenítés Szemrevételezéssel ellen rizze a szabadon lév részeket Szemrevételezéssel ellen rizze a mechanikai köt elemeket Ellen rizze a kézivezérl t és a kábelt Ellen rizze/tisztítsa a görg ket Ellen rizze a fékeket Ellen rizze a matracot/párnákat Szemrevételezéssel ellen rizze az akkumulátort és a tölt t Szemrevételezéssel ellen rizze a biztonsági öveket Ellen rizze az oldaltámasz tartóját (tartozék) Végezze el a m ködés ellen rzését Cserélje a biztonsági övet Mind a beteg, mind az ápoló sérülésének megel zésére soha ne módosítsa az eszközt, ill. ne használjon nem kompatibilis alkatrészeket. 26

27 1. ábra Ápolói feladatok Az ápolói feladatokat olyan személynek kell végeznie, aki jól ismeri ennek a használati útmutatónak az utasításait, és megfelel ismeretekkel rendelkezik a Bolero használatával kapcsolatban. Minden nap Fert tlenítés. A Bolero emel s fürdet kocsit minden használat után azonnal fert tleníteni kell. Ehhez ArjoHuntleigh fert tlenít szert kell használni a palackon feltüntetett javasolt koncentrációban. Lásd a következ részt: Tisztítási és fert tlenítési útmutató a(z) 21. oldalon. 2. ábra 3. ábra 4. ábra Minden héten Szemrevételezéssel ellen rizzen minden szabadon lév részt, különösen ott, ahol a beteg vagy az ápoló közvetlenül érintkezik az eszközzel. Gy z djön meg arról, hogy nem keletkeztek repedések vagy éles szegélyek, amelyek a beteg vagy az ápoló sérülését okozhatják vagy veszélyeztetik a higiéniát. Cserélje ki a tönkrement részeket. Szemrevételezéssel ellen rizze a mechanikai alkatrészeket egyik lábát tegye a vázra, és húzza két kézzel felfelé a hordágyat. Nem lehetnek rések. Gy z djön meg arról, hogy minden csavar meg van húzva. Gy z djön meg arról, hogy a háttámla-beállító rögzít je jó állapotban van és szorosra van húzva. Ellen rizze a háttámla tartómechanizmusát mindkét oldalon. (Lásd: 1. ábra) Ellen rizze a kézivezérl t és a kábelt: Szemrevételezéssel ellen rizze a kézivezérl és a kábel állapotát. (Lásd: 2. ábra) Gy z djön meg arról, hogy az önbeálló kerekek rögzítése megfelel és szabadon gördülnek és forognak el. Tisztítsa meg vízzel a kerekeket (azok m ködését a szappan, haj, por és a padló tisztításból származó vegyszerek befolyásolhatják). (Lásd: 3. ábra) Ellen rizze a fékeket a görg kön, valamint a görg fék karját. Cserélje ki a tönkrement részeket. Ellen rizze az ágybetétet és a párnát, hogy nincs-e rajtuk lyuk vagy szakadás, ami miatt víz juthatna a kitölt anyagba. Ha ilyen rongálódást észlel, cserélje ki a sérült alkatrészeket. (Lásd: 4. ábra) Folytassa a következ oldalon szerepl lépésekkel. 27

28 5. ábra 6. ábra Szemrevételezéssel ellen rizze az akkumulátortölt és -kábel, valamint az akkumulátor állapotát. A sérült egységeket azonnal távolítsa el és cserélje ki. (Lásd: 5. ábra) Szemrevételezéssel ellen rizze a biztonsági övet: Ellen rizze teljes hosszában, hogy nincsenek-e rajta kopások, vágások, repedések, szakadások, nem látszik-e ki a bels szövet, valamint minden más szempontból ép-e. Ha szakadt vagy sérült, cserélje. (Lásd: 6. ábra) Ellen rizze az oldaltámasz tartójának m ködését (tartozék) úgy, hogy a tartót maga felé húzza. Amikor elengedi, a tartónak biztosan rögzülnie kell. (Lásd 7. ábra) Végezze el a m ködés ellen rzését. A fel/le gombbal ellen rizze a felfelé és lefelé történ mozgatást. Tesztelje a vészhelyzeti emelést/leeresztést. Évente A Bolero emel s fürdet kocsi szervizelését a következ rész szerint kell végezni: Megel z karbantartás szakképzett szerel a(z) 29. oldalon. 7. ábra 28

29 Megel z karbantartás szakképzett szerel A balesetek és/vagy a balesetveszélyes termék elkerülésére a karbantartást ütemezés szerint el kell végeztetni megfelel en képzett szakemberrel, aki rendelkezik a megfelel eszközökkel, alkatrészekkel és tudással. Az adott szakembernek igazolással kell rendelkeznie, hogy betanították ennek az eszköznek a karbantartására. SZAKKÉPZETT SZEREL Teend /ellen rzés Bels profil kenése Akkumulátor és -tölt ellen rzése Olajszint-ellen rzés (hidraulikus) Minden fontos része ellen rzése rozsdásodás/károsodás szempontjából Megfelel m ködés teljes kör tesztje Mechanikai köt elemek ellen rzése Ellen rizze, hogy a legfrissebb újításokat alkalmazták Ellen rizze a biztonsági leállítás funkciót Biztonságos munkaterhelés ellen rzése (helyi követelmények) Önbeálló kerekek ellen rzése Vészhelyzeti emelés/leengedés ellen rzése Mérlegkalibráció ellen rzése Mérleg telepeinek ellen rzése Vészleállítás m ködésének ellen rzése Minden ÉVBEN MEGJEGYZÉS A szakember által végzett ellen rzés során az ápolási feladatokat is el kell végezni. MEGJEGYZÉS A(z) ÁPOLÓ FELADATA Teend /Ellen rzés a(z) 26. oldalon táblázat minden pontját ellen rizze, amikor a(z) SZAKKÉPZETT SZEREL Teend /ellen rzés a(z) 29. oldalon táblázatban felsorolt teend ket végzi. 29

30 Hibaelhárítás PROBLÉMA Az emelés vagy ereszkedés nem áll le, amikor elengedi a kézivezérl gombját. Az eszköz nem emelkedik vagy süllyed, ha megnyomja a kézivezérl gombját. TEEND Nyomja meg a piros vészleállító gombot, és húzza ki az akkumulátort. Vegye ki a pácienst az emel b l, és forduljon szakemberhez. 1 Gy z djön meg róla, hogy az akkumulátor teljesen bent van az akkumulátorházban. 2 Gy z djön meg arról, hogy a kézivezérl csatlakozódugasza megfelel en be van dugva az aljzatába. 3 Ellen rizze, hogy az akkumulátor fel van töltve. A balesetek elkerülése végett a beteget soha ne hagyja felügyelet nélkül. 4 A páciens leeresztéséhez használja a vészhelyzeti leengedést. Vegye ki a beteget a hordágyból és forduljon szakemberhez. Mozgatás közben az eszköz nehezen irányítható. Az eszköz szokatlan hangokat ad ki emelés vagy szállítás közben. Az emel percenként rövid sípolást ad ki, ha nem m ködtetik. Az emel t csak leengedni lehet. 1 Ellen rizze, hogy a fékek ki vannak engedve. 2 Gy z djön meg arról, hogy az összes önbeálló kerék szabadon fut és fordul el. - Ellenkez esetben vegye ki a pácienst a kocsiból, és forduljon szakemberhez. Vegye ki a beteget a hordágyból és forduljon szakemberhez. Vegye fel a kapcsolatot a szakszervizzel. A berendezés emel szerkezete biztonsági anyával van ellátva. Ha a biztonsági anyát aktiválják, akkor csak a biztonságos pozícióba való leengedés lehetséges. Ilyen esetben ne használja tovább az eszközt, és forduljon a szakszervizhez. 30

31 Ez az oldal szándékosan üres 31

32 M szaki specifikációk Általános Emelési kapacitás Tömeg Bolero CEB 6000 modell (hidraulikus) Bolero CEB 60 modell (elektromos) Bolero CEB 6100 modell (hidraulikus, gyermekgyógyászati) Bolero CEB 61 modell (elektromos, gyermekgyógyászati) 136 kg (300 font) 59,6 kg (130 font) 68 kg (150 font) 58 kg (128 font) 66,4 kg (146 font) Orvosi eszköz típus (IEC 417-es kiadvány) Áramforrás Akkumulátor száma: NDA 0100 Akkumulátortölt Védelmi osztály Kézivezérl védelmi osztálya Biztosíték Szigetelési osztály Zajszint NDA 1200-EU, NDA2200-GB, NDA 4200-US, NDA 6200-AU IP 4 IP: Ingress Protection : A tárgyakkal való érintkezéssel és a tárgyak behatolásával szembeni védelem ennél a terméknél nincs meghatározva. 4: A víz felfröccsenése a termékre (bármilyen irányból) nem befolyásolja a termék biztonságát és üzemképességét. IP 7 IP: Ingress Protection : A tárgyakkal való érintkezéssel és a tárgyak behatolásával szembeni védelem ennél a terméknél nincs meghatározva. 7: A legfeljebb 1 méteres vízbe merítés nem befolyásolja a termék biztonságát és teljesítményét. F1 F10AL 250 V II. érintésvédelmi osztályú készülék 62 db Üzemmód ED maximum 10%; Maximum 1 perc BE; Minimum 9 perc KI Hatóer : Nyomógombok Vészleállítás Fékek Karok T zbiztonsági fokozat <5 N 20 N 105 N 70 N Az EN/ISO szabvány szerint Összetev k súlya Akkumulátor Mérleg (a súlyt adja hozzá a Bolero emel s fürdet kocsi súlyához) 4,4 kg (9,7 font) 9,5 kg (21 font) 32

33 Engedélyezett termékkombinációk A Bolero emel s fürdet kocsi a következ ArjoHuntleigh termékekkel használható együtt: A Bolero illeszkedik a tipikus kórházi ágyakhoz: Más kombináció nem engedélyezett. System 2000 Rhapsody, System 2000 Primo, System 2000 PrimoFerro 150 mm minimális távolság az ágy és a talaj között Szállítás, tárolás és használat (minden Bolero modellre vonatkozik, a tölt ket kivéve) Környezeti h mérséklet-tartomány Szállítás -20 C és +70 C között (-4 F és +158 F között) Tárolás -20 C és +70 C között (-4 F és +158 F között) Üzemeltetés +10 C és +40 C között (+50 F és +104 F között) Relatív páratartalom-tartomány Szállítás és tárolás: 10% 80% Üzemeltetés: 15% 100% Légköri nyomástartomány Környezet Környezetszennyezési fok 2 Szállítás: hpa Tárolás hpa Üzemeltetés hpa Újrahasznosítás Akkumulátor Csomagolás Emel és tölt Lezárt ólom-sav. Újrahasznosítható. Háztartási hulladékba nem tehet. A környezetre veszélyes. Fa és hullámpapír, újrahasznosítható. Az elektronikát, valamint a fém- és m anyagalkatrészeket külön kell választani és az elektromos és elektronikus hulladékokra vonatkozó irányelvnek (WEEE) megfelel en újra kell hasznosítani. A Bolero ártalmatlanítása Emel Ez az eszköz a WEEE jellel van ellátva, ami azt jelenti, hogy a hulladék elektromos és elektronikus berendezésekkel kapcsolatos 2002/96/EK irányelv hatálya alá esik. Az európai államokban az áthúzott kuka WEEE-szimbólum arra emlékezet, hogy minden elektromos és elektronikus hulladék, az akkumulátorok az élettartamuk lejártakor külön hulladékudvarokba szállítandók. Ez a szabályozás az Európai Unió területére vonatkozik. Ezeket a termékeket ne keverje a háztartási hulladékkal. Az eszközt és a tartozékokat visszajuttathatja az ArjoHuntleigh-hez, vagy a helyi szerveknél kérhet tanácsot a hulladékkezelést illet en. 33

34 16 Méretek Hidraulikus mm (hüvelyk) A minimum 515 (20 1/4 ) B minimum 1150 (45 1/4 ) A maximum 1015 (40 ) B maximum 1650 (65 ) Lökethossz: 500 (19 5/8 ) 362 (14 1/4 ) 631 (24 7/8 ) (24 1/2 ) 796,9 (31 3/8 ) A 985 (38 3/4 ) 732 (28 7/8 ) 909,3 (35 3/4 ) 985 (38 3/4 ) 318 (12 1/2 ) 499 (19 5/8 ) 643 (25 3/8 ) 1000 (39 3/8 ) 2030 (79 7/8 ) 860 (33 7/8 ) B 166 (6 1/2 ) 348 (13 3/4 ) 35 (1 3/8 ) 504 (19 7/8 ) 97 (1 ) 77 (3 ) Ø100 (3 7/8 ) 726 (5/8 ) Ø125 (4 7/8 ) 126 (5 ) 446 (17 1/2 ) 526 (20 3/4 ) 34

35 16 Elektromos mm (hüvelyk) A minimum 515 (20 1/4 ) B minimum 1165 (45 7/8 ) A maximum 1080 (42 1/2 ) B maximum 1730 (68 1/8 ) Lökethossz: 565 (22 1/4 ) 362 (14 1/4 ) 623 (24 1/2 ) 797 (31 3/8 ) 732 (28 7/8 ) 910 (35 7/8 ) 985 (38 3/4 ) 985 (38 3/4 ) 318 (12 1/2 ) 499 (19 5/8 ) 643 (25 3/8 ) 1000 (39 3/8 ) 2030 (79 7/8 ) 860 (33 7/8 ) B 348 (13 3/4 ) 504 (19 7/8 ) 687 (27 ) A 166 (6 1/2 ) 97 (1 ) 77 (3 ) Ø100 (3 7/8 ) 726 (5/8 ) 35 (1 3/8 ) 126 (5 ) Ø125 (4 7/8 ) 446 (17 1/2 ) 526 (20 3/4 ) 35

36 Gyermekgyógyászati hidraulikus mm (hüvelyk) A minimum 515 (20 1/4 ) B minimum 1150 (45 1/4 ) A maximum 1015 (40 ) B maximum 1650 (65 ) Lökethossz: 500 (19 5/8 ) 666 (26 1/4 ) 436 (17 1/8 ) 636 (25 ) 536 (21 1/8 ) 370 (14 5/8 ) (25 ) 666 (26 1/4 ) 735 (28 7/8 ) 735 (28 7/8 ) A 500 (19 5/8 ) 641 (25 1/4 ) 1000 (39 3/8 ) 1550 (61 ) 526 (20 3/4 ) 446 (17 1/2 ) 860 (33 7/8 ) B 36 (1 3/8 ) 348 (13 3/4 ) 504 (19 7/8 ) 168 (6 5/8 ) 97 (3 7/8 ) 77 (3 ) 126 (5 ) 726 (28 5/8 ) Ø125 (4 7/8 ) 36

37 Gyermekgyógyászati elektromos mm (hüvelyk) A minimum 515 (20 1/4 ) B minimum 1165 (45 7/8 ) A maximum 1080 (42 1/2 ) B maximum 1730 (68 1/8 ) Lökethossz: 565 (22 1/4 ) 454 (17 7/8 ) 213 (8 3/8 ) 687 (27 ) A 733 (28 7/8 ) 733 (28 7/8 ) (26 ) (12 1/2 ) 504 (19 7/8 ) 605 (23 7/8 ) 499 (19 5/8 ) 643 (25 3/8 ) 1000 (39 3/8 ) 1550 (61 ) 860 (33 7/8 ) 168 (6 5/8 ) B 348 (13 3/4 ) 504 (19 7/8 ) 97 (3 7/8 ) 77 (3 ) Ø100 (3 7/8 ) 726 (28 5/8 ) 126 (5 ) 36 (1 3/8 ) Ø125 (4 7/8 ) 446 (17 1/2 ) 526 (20 3/4 ) 37

38 Címkék Címkemagyarázat Figyelmeztet címke Akkumulátor címkéje Adatcímke Azonosító címke Fontos tudnivalók a helyes használathoz. Szimbólumok magyarázata SWL 24V DC VA Biztonsági és környezetvédemi információk az akkumulátorra vonatkozóan. M szaki teljesítmény és követelmények, például bemeneti teljesítmény, bemeneti feszültség, maximális betegsúly stb. Termékazonosító, sorozatszám, valamint gyártási év és hónap. Például a 1402 azonosítóban a 14 jelenti a gyártási évet, a 02 a gyártás hónapját, az pedig a sorozatszámot. B típus, alkalmazott szakasz: érintésvédelem az IEC irányelvvel összhangban. Biztonságos munkaterhelés Emelési lökethossz Tápfeszültség Maximális teljesítmény Biztosíték F1 F10AL 250 V Pb 0086 Az elektromos és elektronikai összetev ket az újrahasznosításhoz a 2002/96/EK (WEEE) irányelv szerint különítse el Használat el tt olvassa el a használati útmutatót. Környezetre veszélyes ólmot tartalmaz. Háztartási hulladékba nem tehet. Újrahasznosítható CE jelzés az orvostechnikai eszközökr l szóló 93/42/EGK irányelv értelmében. Áramütés, t zeset, mechanikai veszélyek és egyéb konkrét veszélyek tekintetében az Underwrites Laboratories Inc. osztályozta kizárólag a UL és CAN/CSA - C 22.2 No M90 szabványoknak megfelel en. TÜV-jelzés. Az emel szerkezet biztonságosságát a következ k szerint ellen rizték: EN/ISO IP 4 1 perc be/ 9 perc ki NDA V 4 Ah Fröccsen víz elleni védelmi osztály Emelés/leeresztés funkció üzemmódja: Maximum 1 perc BE; Minimum 9 perc KI Akkumulátor termékszáma Az eszköz áramellátását akkumulátor biztosítja. 38

39 Figyelmeztet címke Akkumulátor címkéje Alkalmazott szakasz Azonosító címke Adatcímke, hidraulikus Adatcímke, elektromos 39

40 Elektromágneses kompatibilitás A gyógyászati elektromos készülékek különleges óvintézkedéseket igényelnek az EMC (Elektromágneses kompatibilitás) tekintetében és azokat az alábbi EMC információknak megfelel en kell használni. A Bolero emel s fürdet kocsit az alábbiakban meghatározott elektromágneses környezetben való használatra szánták. A Bolero emel s fürdet kocsi vásárlójának vagy használójának kell biztosítania, hogy a használat ilyen környezetben történjen. Nem javasolt e mellett az eszköz mellett más elektromos berendezéseket tárolni vagy elhelyezni, mert azok befolyásolhatják az eszköz m ködését és biztonságosságát. A hordozható és mobil rádiófrekvenciás (RF) kommunikációs eszközök befolyásolhatják ennek az eszköznek am ködését és biztonságosságát. Az eszköz rádióinterferenciát okozhat, ill. zavarhatja a közelében lév más eszközök m ködését. Szükségessé válhat az eszköz elmozdítása, elfordítása vagy a hely leárnyékolása. Útmutató és a gyártó nyilatkozata elektromágneses sugárzás Emissziós teszt Megfelel ség Elektromágneses környezet - útmutató RF emisszió CISPR 11 RF emisszió CISPR csoport A Bolero emel s fürdet kocsi kizárólag a bels funkcióhoz használ RF energiát. Így a rádiófrekvenciás kibocsátások nagyon alacsonyak, és nem valószín, hogy zavarják a közelben lév elektromos berendezéseket. Class B A Bolero emel s fürdet kocsi emel s fürdet kocsi minden olyan létesítményben használható, amely közvetlenül csatlakozik a lakossági alacsony feszültség elektromos hálózatra. 40

41 Útmutató és a gyártó nyilatkozata elektromágneses zavart rés Zavart rési teszt Elektrosztatikus kisülés (ESD) IEC tesztszint Megfelel ség Elektromágneses környezet - útmutató IEC Sugárzott RF 6 kv kontaktus 8 kv leveg 6 kv kontaktus 8 kv leveg A padlóburkolatnak fának, betonnak vagy kerámialapnak kell lennie. Ha a padlóburkolat m anyag, a relatív páratartalomnak legalább 30%-nak kell lennie. IEC Vrms 80 MHz 2,5 GHz 10 Vrms 80 MHz 2,5 GHz Hordozható és mobil RF kommunikációs eszközöket nem szabad 1 méternél közelebb használni a Bolero emel s fürdet kocsi egyik részéhez sem (beleértve a kábeleket is), ha az adóteljesítmény 1 Wattnál nagyobb. A rögzített rádiófrekvenciás jeladók által kibocsátott térer sség helyszíni elektromágneses vizsgálattal meghatározott a értéke az egyes frekvenciatartományokban nem érheti el a küszöbszintet. b A következ jelzéssel ellátott készülékek környezetében interferencia léphet fel: a A fix transzmitterek például a mobiltelefonok (cella/vezetéknélküli) átjátszóállomásai és a földi sugárzású rádióállomások, amat r rádióberendezések, AM és FM rádióadók, TV-állomások stb. térereje nem jelezhet el re pontosan. A rögzített rádiófrekvenciás adók miatt az elektromágneses környezet becsléséhez meg kell fontolni az elektromágneses helyszínfelmérés lehet ségét. Ha a mért térer sség a the Bolero emel s fürdet kocsi m ködési környezetében magasabb, mint a fenti RF megfelel ségi szint, ellen rizni kell, hogy a Bolero emel s fürdet kocsi képes-e a megfelel m ködésre. Szokatlan m ködés esetén további lépések válhatnak szükségessé. b A 150 khz 80 MHz tartományban a térer 1 V/m alatt kell, hogy legyen. Hordozható és mobil RF kommunikációs berendezések és a Bolero emel s fürdet kocsi között javasolt biztonsági távolság. A Bolero emel s fürdet kocsi használata olyan elektromágneses környezetben javasolt, aminek a sugárzott RF zavarai ellen rzöttek. A vásárló vagy a Bolero emel s fürdet kocsi használója megel zheti az elektromágnesest interferenciát, ha fenntartja a minimális távolságot a hordozható és mobil RF kommunikációs eszközök (jeladók) és a Bolero emel s fürdet kocsi között: 1 méter a Bolero emel s fürdet kocsi eszközt l és annak minden tartozékától, beleértve a kábeleket, ha a jeladó kimenete meghaladja az 1 W-ot. 41

42 Alkatrészek és tartozékok SEAL Oldaltámasz Akkumulátor és tölt 24 V Mérleg Fert tlenít szer beszerzéséhez vegye fel a kapcsolatot a helyi ArjoHuntleighképviselettel. Biztonsági öv 42

43 Az ArjoHuntleigh elérhet ségei AUSTRALIA ArjoHuntleigh Pty Ltd 78, Forsyth Street O Connor AU-6163 Western Australia Tel: Free: Fax: BELGIQUE / BELGIË ArjoHuntleigh NV/SA Evenbroekveld 16 BE-9420 ERPE-MERE Tél/Tel: +32 (0) Fax: +32 (0) info@arjohuntleigh.be BRASIL Maquet do Brasil Equipamentos Médicos Ltda Rua Tenente Alberto Spicciati, 200 Barra Funda, SÃO PAULO, SP - BRASIL Fone: +55 (11) Fax: +55 (11) CANADA ArjoHuntleigh 90 Matheson Boulevard West Suite 300 CA-MISSISSAUGA, ON, L5R 3R3 Tel/Tél: Free: Institutional Free: Home Care Fax: info.canada@arjohuntleigh.com ESKÁ REPUBLIKA ArjoHuntleigh s.r.o. Hlinky 118 CZ BRNO Tel: Fax: DANMARK ArjoHuntleigh A/S Vassingerødvej 52 DK-3540 LYNGE Tel: Fax: dk_kundeservice@arjohuntleigh.com DEUTSCHLAND ArjoHuntleigh GmbH Peter-Sander-Strasse 10 DE MAINZ-KASTEL Tel: +49 (0) Fax: +49 (0) info-de@arjohuntleigh.com ESPAÑA ArjoHuntleigh Ibérica S.L. Ctra. de Rubí, 88 1ª planta - A Sant Cugat del Vallés ES- BARCELONA Tel: Fax: info.es@arjohuntleigh.com FRANCE ArjoHuntleigh SAS 2 Avenue Alcide de Gasperi CS FR RONCQ CEDE Tél: +33 (0) Fax: +33 (0) info.france@arjohuntleigh.com HONG KONG ArjoHuntleigh (Hong Kong) Ltd , 15/F, Tower 2 Kowloon Commerce Centre 51 Kwai Cheong Road Kwai Chung HONG KONG Tel: Fax: INTERNATIONAL ArjoHuntleigh International Ltd ArjoHuntleigh House Houghton Hall Park Houghton Regis UK-DUNSTABLE LU5 5F Tel: +44 (0) Fax: +44 (0) international@arjohuntleigh.com ITALIA ArjoHuntleigh S.p.A. Via di Tor Vergata 432 IT ROMA Tel: +39 (0) Fax: +39 (0) Italy.promo@arjohuntleigh.com NEDERLAND ArjoHuntleigh Nederland BV Biezenwei MB TIEL Postbus HC TIEL Tel: +31 (0) Fax: +31 (0) info.nl@arjohuntleigh.com NEW ZEALAND ArjoHuntleigh Ltd 41 Vestey Drive Mount Wellington NZ-AUCKLAND 1060 Tel: +64 (0) Free Call: Fax: +64 (0) nz.info@arjohuntleigh.com NORGE ArjoHuntleigh Norway AS Olaf Helsets vei 5 N-0694 OSLO Tel: Faks: no.kundeservice@arjohuntleigh.com ÖSTERREICH ArjoHuntleigh GmbH Dörrstrasse 85 AT-6020 INNSBRUCK Tel: +43 (0) Fax: +43 (0) POLSKA ArjoHuntleigh Polska Sp. z o.o. ul. Ks Piotra Wawrzyniaka 2 PL KOMORNIKI (Poznan) Tel: Fax: arjo@arjohuntleigh.com PORTUGAL ArjoHuntleigh em Portugal MAQUET Portugal, Lda. (Distribudor Exclusivo) Rua Poeta Bocage n.º 2-2G PT Lisboa Tel: Fax: Portugal@arjohuntleigh.com SUISSE / SCHWEIZ ArjoHuntleigh AG Fabrikstrasse 8 Postfach CH-4614 HÄGENDORF Tél/Tel: +41 (0) Fax: +41 (0) SUOMI Oy Vestek AB Martinkuja 4 FI ESPOO Puh: info@vestek.fi SVERIGE ARJO Scandinavia AB Hans Michelsensgatan 10 SE MALMÖ Tel: +46 (0) Fax: +46 (0) kundservice@arjohuntleigh.com UNITED KINGDOM ArjoHuntleigh UK ArjoHuntleigh House Houghton Hall Park Houghton Regis UK-DUNSTABLE LU5 5F Tel: +44 (0) Fax: +44 (0) sales.admin@arjohuntleigh.com USA ArjoHuntleigh Inc W Lake Street Suite 250 US-Addison, IL Tel: Free: Institutional Free: Home Care Fax: us.info@arjohuntleigh.com 14. átdolgozás:
