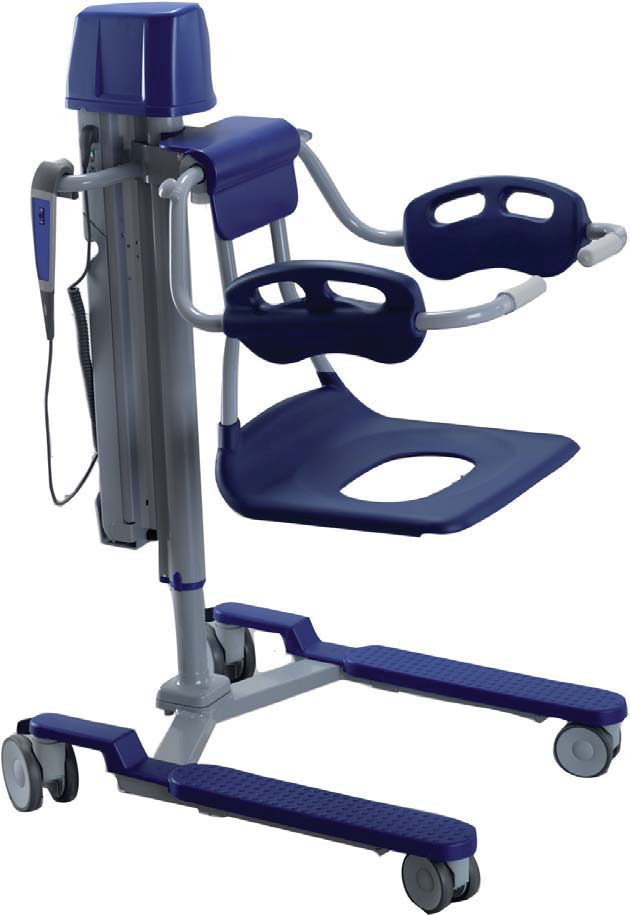

Calypso with people in mind HASZNÁLATI ÚTMUTATÓ. 04.CD.03_14HU Szeptember

Átírás

1 Calypso HASZNÁLATI ÚTMUTATÓ 04.CD.03_14HU Szeptember with people in mind

2 A sérülés elkerülése érdekében a termék használata el tt mindig olvassa el ezt a használati útmutatót és a kapcsolódó dokumentumokat. A használati útmutató elolvasása kötelez! Designpolitika és szerz i jogok és az ArjoHuntleigh vállalatcsoport védjegyei. ArjoHuntleigh AB Mivel politikánk része a folyamatos fejlesztés, fenntartjuk a jogot a designunknak az el zetes jelzés nélküli módosítására.ennek a kiadványnak a tartalmát mind részben, mind egészében tilos az ArjoHuntleigh engedélye nélkül másolni.

3 Tartalom El szó... 4 Rendeltetés... 5 Biztonsági el írások... 6 El készítés... 7 Részek megnevezése... 8 Termékleírás / Funkciók... 9 Manuális emelés és leeresztés... 9 Elektromos emelés és leeresztés... 9 Kéztámasz és háttámla... 9 Ülés... 9 Üléspárna Görg fékek Vészleállító gomb Vészhelyzeti emelés/leeresztés Automatikus biztonsági leállító funkció Biztonsági öv A tartozékok leírása Akkumulátortölt Mérleg (opcionális) Ágytál és ágytáltartó (opcionális) Helyezze át a beteget Az ágyból Kerekesszékb l Kerekesszékbe (12 lépés) A beteg fürdetése Zuhanyozza le a beteget Tisztítási és fert tlenítési útmutató Akkumulátorral kapcsolatos utasítások Hibaelhárítás Karbantartás és megel z karbantartás M szaki jellemz k Általános méretek Címkék Elektromágneses kompatibilitás Alkatrészek és tartozékok Az ArjoHuntleigh elérhet ségei... Utolsó oldal 3

4 El szó Köszönjük, hogy egy ArjoHuntleigh eszközt vásárolt. Az Ön által vásárolt Calypso higiéniai emel szék egy kórházak, ápoló otthonok és más egészségügyi intézmények számára speciálisan kifejlesztett eszköz. Célunk, hogy kiszolgáljuk az igényeiket és ehhez a legjobb termékeket biztosítsuk; a kapcsolódó betanítás pedig lehet vé teszi, hogy az Ön személyzete a lehet legnagyobb mértékben kihasználja az ArjoHuntleigh termékek biztosította el nyöket. Kérjük, vegye fel velünk a kapcsolatot, ha kérdése van az ArjoHuntleigh felszerelésér l vagy annak használatáról. Kérjük, végig olvassa el ez a Használati útmutatót! Kérjük, a Calypso higiéniai emel szék használata el tt végig olvassa el ezt a használati útmutatót. Az ebben a használati útmutatóban található információk elengedhetetlenek a felszerelés megfelel használatához és karbantartásához, segítenek a termék állagának meg rzésében és biztosítják, hogy az eszköz az Ön megelégedésére szolgáljon. A használati útmutatóban található információk némelyike az Ön biztonsága szempontjából fontos, ezért az esetleges balesetek elkerülése végett azokat el kell olvasni és értelmezni kell tudni. Az ArjoHuntleigh er sen javasolja és figyelmeztet, hogy kizárólag ArjoHuntleigh eszközökhöz kizárólag az ArjoHuntleigh által külön erre a célra tervezett és a szállított kiegészít ket és egyéb eszközöket használjon a nem megfelel kiegészít kre visszavezethet balesetek elkerülése végett. Bármely ArjoHuntleigh eszköz engedély nélküli módosítása befolyásolhatja annak biztonságos használatát. Az ArjoHuntleigh nem vállal felel sséget az olyan balesetekért, incidensekért vagy teljesítménykiesésekért, amik termékei engedély nélküli módosításának a következményei. Szerviz és terméktámogatás A Calypso higiéniai emel széknek évente egyszer szakember által elvégzett rutin szervizen kell átesnie annak érdekében, hogy a termék biztonságosan és az elvárásoknak megfelel en használható legyen. Lásd Karbantartás és megel z karbantartás 29. oldalon. rész. Amennyiben további információkra van szüksége, vegye fel a kapcsolatot az ArjoHuntleigh helyi képviseletével, aki teljes kör segítséget és szervizprogramokat nyújthat annak érdekében, hogy maximalizálni lehessen a termék hosszú távú biztonságosságát, megbízhatóságát és értékét. Cserealkatrészekért vegye fel a kapcsolatot a helyi ArjoHuntleigh-képviselettel. A szerviz képviselet rendelkezik azokkal az alkatrészekkel, amelyekre Önnek szüksége van. A telefonszám ennek a használati útmutatónak az utolsó oldalán található. A használati útmutatóban használt kifejezések Jelentése: Figyelmeztet jel. Ennek a figyelmeztetésnek a figyelmen kívül hagyása az Ön vagy mások sérüléséhez vezethet. VIGYÁZAT Jelentése: Ezeknek az el írásoknak a figyelmen kívül hagyása a rendszer részeinek vagy egészének károsodását eredményezheti. MEGJEGYZÉS Jelentése: Ez a rendszer vagy a berendezés megfelel használatához szükséges információ. Jelentése: A gyártó neve és címe. 4

5 Rendeltetés Ezt az eszközt a biztonsági el írások betartása mellett szabad használni. Mindenkinek, aki használja az eszközt, el kell olvasnia és meg kell értenie ezt a használati útmutatót. Bármilyen bizonytalanság esetén vegye fel a kapcsolatot az ArjoHuntleighképvisel jével. Ez az eszköz egészségügyi ellátó intézményben lév fekv betegek emelésére és a fürd szobába vagy onnan történ szállítására, valamint a tisztálkodási folyamat el segítésére szolgál. A Calypso széket olyan szakképzett gondozó személyzet felügyeletével szabad használni, aki jártas a gondozásban (ismeri a helyszínt, a gyakorlatot és a módszereket) és a használati útmutató el írásai szerint jár el. Fekv betegek besorolása Javasoljuk, hogy az intézmények alkossanak rutinszer en alkalmazott besorolási szabályokat. Az ápolóknak használat el tt a következ szempontok alapján be kell sorolniuk a fekv betegeket: A fekv beteg testsúlya nem haladhatja meg a 136 kg-ot / 300 lbs-t. A betegnek mozgásképesnek vagy részben mozgásképesnek kell lennie (azaz képesnek kell lennie ülni, megtámaszkodva az ágy vagy a toalett oldalán). A fekv betegnek meg kell értenie és be kell tartania az arra vonatkozó utasítást, hogy egyenesen ül helyzetben kell maradnia. Ha a beteg nem felel meg ezeknek a követelményeknek más emel t kell alkalmazni. Ennek az eszköznek a várható élettartama, hacsak nincs másképp meghatározva, tíz (10) év, amennyiben a karbantartást a jelen használati útmutató Ápolás és karbantartás fejezetében szerepl utasításoknak megfelel en végezték el. Az eszköz élettartama Az eszköz kizárólag a fent megjelölt célokra használható. Az eszköz élettartama tíz (10) év, a biztonsági öv élettartama pedig két (2) év. Az akkumulátor tárolásától, a használati gyakoriságtól és a töltési id közökt l függ en az akkumulátor élettartama 2 5 év lehet. Az élettartamra és a hasznos élettartamra megadott értékek akkor érvényesek, ha a megel z karbantartás a jelen használati útmutatóban foglalt ápolási és karbantartási utasításoknak megfelel en kerül elvégzésre. Az elhasználódás szintjét l függ en egyes alkatrészek például a kerekek és a kézi vezérlés még a berendezés élettartama alatt cserére szorulhatnak. A cserét a használati útmutatóban leírtak szerint kell elvégezni. 5

6 Biztonsági el írások A robbanások vagy a tüzek elkerülésére soha ne használja az eszközt oxigénben gazdag környezetben, h forrás vagy gyúlékony altatógázok közelében. Annak érdekében, hogy az eszköz ne d ljön el, ne emeljen vagy engedjen le más eszközöket a közelében és leengedéskor ügyeljen az álló tárgyakra. A beakadás elkerülése végett ügyeljen arra, hogy a beteg haja, karja és lába szorosan a teste mellett maradjon és mozgatás közben használja a megfelel fogantyúkat. A balesetek elkerülése végett a beteget soha ne hagyja felügyelet nélkül. Annak érdekében, hogy a beteg ne essen le, gy z djön meg róla, hogy a beteg a megfelel helyzetben van és a biztonsági öv be van kapcsolva. Annak elkerülésére, hogy az eszköz felboruljon és a beteg leessen, ne használja az eszközt süllyesztett csatornájú, kátyús vagy az 1:50 aránynál (1.15 ) er sebb lejtés talajon. A szállítás közbeni kiesés elkerülése érdekében mindig gondoskodjon arról, hogy a fékek minden használatban lév eszközön rögzítve legyenek. Annak elkerülésére, hogy a beteg leessen, gy z djön meg róla, hogy a beteg a használati útmutató szerinti helyzetben van. A szállítás közbeni kiesés elkerülése érdekében mindig gondoskodjon arról, hogy a fékek minden használatban lév eszközön rögzítve legyenek. Annak érdekében, hogy a beteg ne essen ki az eszközb l, a beteg mozgatása, felöltöztetése és levetk ztetése el tt mindig ellen rizze, hogy az eszköz a legalsó pozícióban van. Annak érdekében, hogy a beteg ne essen ki az eszközb l, gy z djön meg róla, hogy a biztonsági övek nem sérültek. Ha a biztonsági öv sérült, NE használja, és használat el tt cserélje ki újra. MEGJEGYZÉS A Calypso higiéniai emel székben használt valamennyi anyag megfelel a vonatkozó biokompatibilitási szabványoknak és az ISO szabvány szerint tesztelt. MEGJEGYZÉS A Calypso higiéniai emel szék pozíciójának beállításakor, ne álljon a kéztámasz mozgásának irányában. Ha a beteg váratlanul felemeli a karjait, ez az ápoló sérülését okozhatja. Mérleggel (kiegészít tartozék) felszerelt Calypso higiéniai emel szék Fennáll annak a veszélye, hogy a mérleg kerete és a forgó görg összeszorulnak. Ezt a területet tartsa szabadon. 6

7 El készítés Az els használat el tt (9 lépés) 1 Szemrevételezéssel ellen rizze a csomagolást, hogy nem sérült-e meg. Ha fennáll a gyanúja, hogy a termék sérült, a hibát jelentse be a forgalmazó cégnek és vegye fel a kapcsolatot a Calypso higiéniai emel szék értékesítésével foglalkozó irodának. 2 A csomagolást a helyi szabályozásoknak megfelel en újra kell hasznosítani. 3 Ellen rizze, hogy a termék minden alkatrésze megvan. Az alkatrészeket vesse össze a jelen használati útmutatóban található termékleírás fejezettel. Ha bármilyen alkatrész hiányzik NE használja a terméket! 4 A mellékelt távtartó felszerelése: A Calypso higiéniai emel székre a szállításkor felszerelt távtartó a ArjoHuntleigh fürdet rendszerekhez alkalmazkodik. Kizárólag mélyebb kádak esetében: A mélyebb bemerítés érdekében távolítsa el a Calypso higiéniai emel székre felszerelt két távtartó egyikét. Ügyeljen arra, hogy ne sértse fel a fürd kád felületét. Minden használat el tt (4 lépés) 1 Ellen rizze, hogy Calypso higiéniai emel szék minden alkatrésze a helyén van. Az alkatrészeket vesse össze a használati útmutató Részek megnevezése fejezettel. 2 Ha bármilyen alkatrész hiányzik NE használja a terméket! 3 A keresztfert zések elkerülésére mindig tartsa be az ebben a használati útmutatóban szerepl fert tlenítési el írásokat. 4 Ellen rizze, hogy az akkumulátor fel van töltve. A Calypso higiéniai emel szék irányai A szállítás közbeni menetirányt az ábra mutatja. 5 Csomagolja ki az akkumulátortölt t. Lásd az akkumulátortölt használati útmutatóját. 6 Mindegyik akkumulátort 24 órán át töltse fel. 7 A terméket a Tisztítási és fert tlenítési útmutató 24. oldalon fejezetnek megfelel en fert tlenítse. 8 A Calypso higiéniai emel szék tárolásához keressen egy száraz, jól szell z helyet. 9 Jelöljön ki egy helyet, ahol a használati útmutató mindig hozzáférhet módon tárolja. A jelen használati útmutatóban szerepl jobb vagy bal irányokat az ábra mutatja be. Bal Jobb MEGJEGYZÉS Amennyiben bármilyen kérdése van, vegye fel a kapcsolatot az ArjoHuntleigh-képviselettel a terméktámogatás és a szerviz miatt. A kapcsolatfelvételi telefonszám a használati útmutató utolsó oldalán található. 7

8 Részek megnevezése CDB CDB Kétrészes higiéniai szék 2 Ülésbetét 3 Hordozó fogantyúk 4 Háttámla 5 Gomb a biztonsági öv csatlakoztatásához 6 Man verez fogantyú 7 Kézi vezérl (elektromos) 8 Akkumulátor (elektromos) 9 Kéztámasz 10 Pillér 11 Görg fék (mind a négy görg nél) 12 Lábtámasz 13 Süllyeszt gomb (hidraulikus) 14 Kézipumpa emeléshez (hidraulikus) 15 Háttámla/Kéztámasz bal 16 Háttámla/Kéztámasz jobb 17 Biztonsági öv Alkalmazott szakasz: B típusú. Kétrészes higiéniai ülés az összes csatlakoztatott tartozékkal. Áramütés elleni védelem az IEC szabványnak megfelel en. 8

9 Termékleírás / Funkciók 1. ábra A B Manuális emelés és leeresztés A Calypso higiéniai emel szék emelése a kézi pumpával történik (A). Egyenletesen pumpál, a teljes mozgástartományt kihasználva. (Lásd: 1. ábra) A Calypso higiéniai emel szék leeresztése a leereszt gomb megnyomásával történik (B). (Lásd: 1. ábra) 2. ábra Elektromos emelés és leeresztés Akassza le a kézivezérl t a tartójáról. (Lásd: 2. ábra) A Calypso higiéniai emel szék emeléséhez nyomja meg a fel nyílgombot a kézivezérl n. A Calypso higiéniai emel szék leeresztéséhez nyomja meg a le nyílgombot. 3. ábra Kéztámasz és háttámla A kéztámasz és a háttámla összehajtható (hátrafelé) (A). (Lásd: 3. ábra) Csak a CDB60 modell esetében. A háttámla mindegyik oldalon használható attól függ en, hogy a beteget melyik oldalról ültetik be. A szegély egyenes kinyomásával lehet levenni (B). Tegye a megfelel oldalra és pattintsa a helyére. (Lásd: 3. ábra) A B 4. ábra A B Ülés Csak a CDB60 modell esetében. Az ülésbetét úgy vehet ki, hogy középen megfogja és egyenesen felhúzza. Az ülés két részb l áll: Az elüls része úgy húzható ki, hogy megfogja az alatta lév keretet és ezzel egyidej leg a csuklóival felfelé nyomja, ami meg nem lazul (A). (Lásd: 4. ábra) A hátulsó része úgy húzható ki, hogy megfogja a keret tetejét és fölfelé nyomja a csuklóival, amíg meg nem lazul (B). (Lásd: 4. ábra) 9

10 5. ábra Üléspárna Az üléspárna kizárólag az ülésbetéttel együtt használható. El ször csatlakoztassa az egyik csíkot az ülés elüls részéhez. Feszítse meg az üléspárnát és csatlakoztassa a másik csíkot az ülés hátsó részéhez. (Lásd: 5. ábra) 6. ábra A B Görg fékek MEGJEGYZÉS Mind a négy kerék fel van szerelve görg fékkel, amelyeket a maximális stabilitás érdekében rögzíteni kell. A görg k úgy fékezhet k be, hogy a lábával megnyomja a görg fékkart (A). (Lásd: 6. ábra) A görg k rögzítése úgy szüntethet meg, hogy felnyomja a görg fékkart 0. (Lásd: 6. ábra) 7. ábra Vészleállító gomb Ha a Calypso higiéniai emel szék valamilyen okból nem reagál a vezérl gombokra, az akkumulátoron lév gomb megnyomásával és a csatlakozás megszüntetésével gyorsan leállíthatja az emel mozgást. (Lásd 7. ábra) A Calypso higiéniai emel székismételt használata el tt vegye fel a kapcsolatot az ArjoHuntleigh képviseletével. 8. ábra Vészhelyzeti emelés/leeresztés Ha a Calypso higiéniai emel szék valamilyen okból nem reagál a vezérl gombokra, akkor a vészhelyzeti emelés/leeresztés funkcióval emelje vagy eressze le. 1 Kapcsolja ki a kézivezérl t. (Lásd 8. ábra) Folytassa a következ oldalon szerepl lépésekkel. 10

11 9. ábra 10. ábra A B 2 Ellen rizze a Calypso higiéniai emel széket oly módon, hogy egy tompa, vékony tárgyat benyom a panelen lév lyukakba. (erre alkalmas lehet egy toll). (Lásd: 9. ábra) VIGYÁZAT Ne nyomjon a lyukakba hegyes vég tárgyakat. Nyomja be a tárgyat a felfelé nyíl melletti lyukba a Calypso higiéniai emel szék megemeléséhez (A). Nyomja be a tárgyat a lefelé nyíl melletti lyukba a Calypso higiéniai emel szék leeresztéséhez (B). MEGJEGYZÉS A fel és le mozgás során folyamatos sípoló hang hallható. A Calypso higiéniai emel szék ismételt használata el tt vegye fel a kapcsolatot az ArjoHuntleigh képviseletével. Automatikus biztonsági leállító funkció Annak érdekében, hogy semmi ne csíp dhessen be a Calypso higiéniai emel szék egy egy tárgy közé a szék fel van szerelve egy automatikus biztonsági leállító funkcióval. A Calypso higiéniai emel szék automatikusan leáll, amikor leeresztéskor egy rögzített tárgyig elér. Biztonsági öv A biztonsági övet a beteg mozgatásakor mindig használni kell. A beakadás elkerülése végett ügyeljen arra, hogy a beteg haja, karja és lába szorosan a teste mellett maradjon és mozgatás közben használja a megfelel fogantyúkat. CDB 60 CDB 70 A beteg rögzítése a biztonsági övvel (10 lépés) Csatlakoztassa a biztonsági övet 1 Csatlakoztassa a biztonsági övet a hordozó fogantyúhoz és rögzítse úgy, hogy a biztonsági öv csatját lefelé nyomja. (Lásd: 10. ábra) 2 Hajtsa fel a kéztámaszt. 3 Helyezze rá a beteget az ülésre és hajtsa le a kéztámaszt. 4 Tegye a beteg kezeit a kéztámaszra. Folytassa a következ oldalon szerepl lépésekkel. 11

12 11. ábra A 5 Helyezze a biztonsági övet a beteg elé, az öv másik végét pedig csatlakoztass a gombhoz (A). (Lásd: 11. ábra) Állítsa be a biztonsági övet 12. ábra B A 6 Húzza szét az (A) és a (B) rögzít csatokat úgy, hogy a kisebb (A) rögzít csatot egy kicsit felfelé csavarja. (Lásd: 12. ábra) 13. ábra B A 7 Lazítsa meg a biztonsági övet úgy, hogy meghúzza a bels szíjat (A) oldalt, és ezzel egyidej leg felemeli a nagyobb rögzít csatot (B). (Lásd: 13. ábra) 14. ábra B A 8 Szorítsa meg a biztonsági övet úgy, hogy a küls szíjat meghúzza (A) oldalt, és ezzel egyidej leg fogja a nagyobb rögzít csatot(b). (Lásd: 14. ábra) 9 Gy z djön meg róla, hogy a biztonsági öv szorosan csatlakozik a beteg testéhez. 15. ábra B A 10 Zárja a rögzít csatokat oly módon, hogy a kisebb rögzít csatot (A) bedugja a nagyobb rögzít csatba (B). (Lásd: 15. ábra) 16. ábra B A A B Távolítsa el a biztonsági övet a betegr l Lazítsa meg a biztonsági övet és vegye le az egyik végét a hordozó fogantyúról (A) vagy a gombról (B). (Lásd: 16. ábra) Amikor a biztonsági övet nem használja Csatlakoztassa a biztonsági övet a hordozó fogantyúhoz (A) és a gombhoz (B), amikor a Calypso higiéniai emel széket nem használja. (Lásd: 16. ábra) CDB 60 CDB 70 12

13 A tartozékok leírása 1. ábra Akkumulátortölt Lásd az akkumulátortölt használati útmutatóját. (Lásd: 1. ábra) 2. ábra Mérleg (opcionális) Lásd a lábmérleg használati útmutatóját. (Lásd: 2. ábra) 3. ábra 4. ábra CDB 60 CDB 70 Ágytál és ágytáltartó (opcionális) Az ülés alá felszerelhet ágytáltartó. Összeszerelés. (Lásd a 3-4. ábrát) A nemi szervek beszorulásának vagy becsíp désének elkerülése érdekében ellen rizze, hogy a mozgás közben van-e elegend távolság a kád széle, a toalett, az ágytál vagy más bútorok között. 13

14 Helyezze át a beteget 1. ábra 2. ábra Az ágyból (19 lépés) 1 Fékezze be az ágy kerekeit, ha értelmezhet. 2 Hajtsa le az ágyrácsot, és fordítsa oldalra a beteget úgy, hogy a Calypso higiéniai emel széknek háttal legyen. (Lásd: 1. ábra) 3 Hajtsa le a kéztámaszt és a háttámlát. Tegye az ülést az ágyra a beteghez a lehet legközelebb és így a beteg az ülés hátsó részén fog ülni a felemeléskor. 4 Eressze le az ülést úgy, hogy az az ágyhoz nyomódhasson. (Lásd: 1. ábra) 5 Nyomja be az összes görg fékeit. (Lásd: 2. ábra) 6 Fordítsa a beteget a hátára, és gy z djön meg arról, hogy a megfelel helyzetben fekszik az ülésen. 3. ábra 7 Manuálisan vagy az ágy feji részének megemelésével segítsen a betegnek felülni. (Lásd: 3. ábra) 8 Hajtsa le a kéztámaszt a beteg el tt. A betegnek a kezeit a késztámaszra kell helyeznie. (Lásd: 3. ábra) 4. ábra 9 Döntse el re a beteget és hajtsa le a háttámlát a beteg mögé. (Lásd: 4. ábra) 10 Annak érdekében, hogy a beteg ne essen le, gy z djön meg róla, hogy a beteg a megfelel helyzetben van és a biztonsági öv be van kapcsolva. Ellen rizze, hogy a beteg egyenesen ül az ülés közepén úgy, hogy: Farpofái az ülés hátulsó részénél vannak, A háta a háttámlának támaszkodik és A kezei a kéztámaszon vannak. 11 Kapcsolja be a biztonsági övet a beteg mellkasa körül. (Lásd: 4. ábra) 14 Folytassa a következ oldalon szerepl lépésekkel.

15 12 Emelje meg a Calypso higiéniai emel szék ülését elegend ek ahhoz, hogy elhozható legyen az ágytól. 5. ábra 13 Oldja ki a görg k fékjeit. 14 Húzza el a Calypso higiéniai emel széket az ágytól miközben segíti a beteget, hogy leemelje a lábait. (Lásd: 5. ábra) 15 Ellen rizze, hogy a the Calypso higiéniai emel szék eltávolodott az ágytól és nincs körülötte más eszköz. A beakadás elkerülése végett ügyeljen arra, hogy a beteg haja, karja és lába szorosan a teste mellett maradjon és mozgatás közben használja a megfelel fogantyúkat. A balesetek elkerülése végett a beteget soha ne hagyja felügyelet nélkül. 16 Eressze le a Calypso higiéniai emel széket olyan magasságra, ahol a beteg rá tudja tenni a lábait a lábtámaszra. 6. ábra 17 A betegnek a kezeit a késztámaszra kell helyeznie. 18 Az átemeléskor mindig használja a hordozó fogantyúkat. (Lásd: 6. ábra) 19 A beteg átemelése után mindig ellen rizze, hogy megfelel ül helyzetben van. 15

16 Az ágyba (20 lépés) A szállítás közbeni kiesés elkerülése érdekében mindig gondoskodjon arról, hogy a fékek minden használatban lév eszközön rögzítve legyenek. 1. ábra 2. ábra 1 Fékezze be az ágy kerekeit, ha értelmezhet. 2 Hajtsa le az ágyrácsot. 3 Ha a Calypso higiéniai emel széket a fürd szobából hozza: tegyen egy törölköz t az ágyra, hogy az ne legyen nedves. 4 Állítsa be a Calypso higiéniai emel szék magasságát úgy, hogy annak ülése és a beteg nemi szerve biztonságos távolságban legyen az ágytól. 5 Mozgassa a Calypso higiéniai emel széket az ágy fölé, miközben segít a betegnek, hogy a lábait az ágyra emelje. (Lásd: 1. ábra) 6 Nyomja be az összes görg fékeit. (Lásd: 2. ábra) 7 A nemi szervek beszorulásának vagy becsíp désének elkerülése érdekében ellen rizze, hogy a mozgás közben van-e elegend távolság a kád széle, a toalett, az ágytál vagy más bútorok között. 3. ábra Eressze le a Calypso higiéniai emel széket úgy, hogy annak ülése szorosan rányomódjon az ágyra. Ellen rizze, hogy semmilyen testrész nem szorul be az ülés és az ágy közé. 8 Szükség esetén emelje meg az ágy fejvégét a beteg hátának megtámasztásához. (Lásd: 3. ábra) 9 Távolítsa el a biztonsági övet a betegr l. 10 Döntse el re a beteget és helyezze a kezeit a kéztámaszra. 11 Hajtsa fel a háttámlát. 12 Segítsen a betegnek, hogy visszafeküdjön az ágyra. 13 Hajtsa fel a kéztámaszt. Folytassa a következ oldalon szerepl lépésekkel. 16

17 4. ábra 1. ábra 2. ábra 14 Ha az ágy fejvégét felemeltre, akkor eressze vissza. 15 Fektesse a beteget a hátára az ágyon. Fordítsa a beteget az oldalára úgy, hogy a Calypso higiéniai emel széknek háttal legyen. (Lásd: 4. ábra) 16 Emelje fel a Calypso higiéniai emel szék ülését ezzel elválasztva az ágytól. 17 Oldja ki a görg k fékjeit. 18 Tolja el a Calypso higiéniai emel széket az ágytól. 19 Fordítsa a beteget úgy, hogy a hátán feküdjön. 20 Hajtsa fel az ágyrácsot. Kerekesszékb l (9 lépés) Ahhoz, hogy a beteg ki tudjon kelni a kerekesszékb l (Lásd: 1. ábra), elég er snek kell lennie ahhoz, hogy kiüljön oldalra és/vagy fel tudjon állni. 1 Fékezze be a kerekesszék összes görg jét. 2 Vegye le a kerekesszék kartámaszát és hajtsa fel a kerekesszék lábtámaszait. 3 Helyezze a Calypso higiéniai emel széket a kerekesszék jobb oldalára. 4 Állítsa be a Calypso higiéniai emel széket úgy, hogy annak ülése a kerekesszék ülésével egy szintben vagy annál kicsit magasabban legyen. Ha a kerekesszék kialakítása lehet vé teszi, a Calypso higiéniai emel szék ülésének egy kicsit átfedésben kell lennie a kerekesszék ülésével. 5 Fékezze be a Calypso higiéniai emel szék összes görg jét. 6 Kérje meg a beteget, hogy üljön át a Calypso higiéniai emel székre, és szükség esetén segítsen neki. (Lásd: 1. ábra) 7 Kapcsolja be a biztonsági övet a Kéztámasz és háttámla 9. oldalon fejezetben leírtak szerint. 8 Ellen rizze, hogy a beteg lábai a lábtámaszokon, a kezei pedig a kéztámaszon vannak. 9 A Calypso higiéniai emel székkel történ szállítás folyamán mindig fogja a hordozó fogantyúkat. Ellen rizze, hogy a beteg lábai a lábtámaszokon, a kezei pedig a kéztámaszon vannak. (Lásd: 2. ábra) 17

18 Kerekesszékbe (12 lépés) Ahhoz, hogy a beteg ki tudjon szállni a kerekesszékb l, elegend en er snek kell lennie ahhoz, hogy kiüljön oldalra és/ vagy fel tudjon állni. A szállítás közbeni kiesés elkerülése érdekében mindig gondoskodjon arról, hogy a fékek minden használatban lév eszközön rögzítve legyenek. 1. ábra 2. ábra 1 A Calypso higiéniai emel székkel történ szállítás folyamán mindig fogja a hordozó fogantyúkat. 2 Ellen rizze, hogy a beteg lábai a lábtámaszokon, a kezei pedig a kéztámaszon vannak. (Lásd: 1. ábra) 3 Fékezze be a kerekesszék összes görg jét. 4 Vegye le a kerekesszék kartámaszát és hajtsa fel a kerekesszék lábtámaszait. 5 Helyezze a Calypso higiéniai emel széket a kerekesszék jobb oldalára. 6 Állítsa be a Calypso higiéniai emel széket úgy, hogy annak ülése a kerekesszék ülésével egy szintben vagy annál kicsit magasabban legyen. Ha a kerekesszék kialakítása lehet vé teszi, a Calypso higiéniai emel szék ülésének egy kicsit átfedésben kell lennie a kerekesszék ülésével. 7 Fékezze be a Calypso higiéniai emel szék összes görg jét. 8 Távolítsa el a biztonsági övet a Kéztámasz és háttámla 9. oldalon fejezetben leírtak szerint. 9 Ellen rizze, hogy a beteg lábai a lábtámaszokon, a kezei pedig a kéztámaszon vannak. 10 Kérje meg a beteget, hogy üljön át a kerekesszékbe, és szükség esetén segítsen neki. (Lásd: 2. ábra) 11 Helyezze vissza a kerekesszék kartámaszát, és hajtsa le a lábtámaszokat. 12 Ellen rizze, hogy a beteg kényelmesen és biztonságosan ül. 18

19 1. ábra Toalettre (3 lépés) A Calypso higiéniai emel szék használható függetlenül attól, hogy a toalett a falhoz vagy a padlóhoz csatlakozik. 1 Kizárólag a CDB6000 modell esetében: Vegye le az üléspárnát, majd az ülésbetétet, miel tt a beteget átemeli a Calypso higiéniai emel székre. (Lásd: 1. ábra) 2 Tegye a Calypso higiéniai emel széket közvetlenül a toalettül ke fölé. Eressze le a Calypso higiéniai emel széket és fékezze be. 3 Inkontinens betegek átemelésekor hasznos tartozék az ágytál és az ágytáltartó. 19

20 A beteg fürdetése A beteg fürdetése (9 lépés) El ször olvassa el a fürdet eszköz külön használati útmutatóját. Annak érdekében, hogy az eszköz ne d ljön el, ne emeljen vagy engedjen le más eszközöket a közelében és leengedéskor ügyeljen az álló tárgyakra. A beakadás elkerülése végett ügyeljen arra, hogy a beteg haja, karja és lába szorosan a teste mellett maradjon és mozgatás közben használja a megfelel fogantyúkat. 1. ábra Annak érdekében, hogy a beteg ne essen le, gy z djön meg róla, hogy a beteg a megfelel helyzetben van és a biztonsági öv be van kapcsolva. A balesetek elkerülése végett a beteget soha ne hagyja felügyelet nélkül. 1 Vetk ztesse le a beteget ábra A beakadás elkerülése végett ügyeljen arra, hogy a beteg haja, karja és lába szorosan a teste mellett maradjon és mozgatás közben használja a megfelel fogantyúkat. Helyezze a Calypso higiéniai emel széket a fürd kád lábaihoz közel, megfelel szögben. Emelje fel a Calypso higiéniai emel széket úgy, hogy a kád széle szabadon maradjon és vigye a beteget a fürd kád fölé. Segítsen a betegnek a lábait átemelni a fürd kád szélén. (Lásd: 1. ábra) 3 Nyomja be az összes görg fékeit. 4 Emelje fel a fürd kádat kényelmes magasságba, ha állítható. (Lásd: 2. ábra) Folytassa a következ oldalon szerepl lépésekkel. 20

21 3. ábra 5 Annak érdekében, hogy a beteg vagy a gondozó lábai vagy lábfejei ne szoruljanak be, gy z djön meg róla, hogy nincs útban semmilyen akadály. Eressze le a Calypso higiéniai emel szék ülését úgy, hogy leérjen a fürd kád aljára. (Lásd: 3. ábra) 6 Távolítsa el a biztonsági övet a mellkasról. 7 Húzza el re a kéztámaszt és fektesse le a beteget úgy, hogy a háttámla kissé hátra van döntve. 8 Fürdesse meg a beteget. 4. ábra 9 Fürdetés után engedje le a vizet a fürd kádból, hajtsa el re/lefelé a kéztámaszt, és ültesse fel a beteget. Hajtsa el re/lefelé a háttámlát és kapcsolja be a biztonsági övet a mellkas el tt. Eressze le a fürd kádat úgy, hogy a Calypso higiéniai emel szék a víz fölött legyen és zuhanyozza le a beteget. (Lásd: 4. ábra) 5. ábra 10 Szárazra törlés után, takarja le vagy öltöztesse fel a beteget, ezzel melegen tartva t. Engedje ki a görg ket és vigye vissza a beteget a kórtermébe. (Lásd: 5. ábra) 21

22 MI MI Zuhanyozza le a beteget A beteg lezuhanyozása (12 lépés) El ször olvassa el a Prelude zuhanyozó fülke különálló használati útmutatóját. Annak érdekében, hogy a beteg ne essen le, gy z djön meg róla, hogy a beteg a megfelel helyzetben van és a biztonsági öv be van kapcsolva. 1. ábra A balesetek elkerülése végett a beteget soha ne hagyja felügyelet nélkül. A beakadás elkerülése végett ügyeljen arra, hogy a beteg haja, karja és lába szorosan a teste mellett maradjon és mozgatás közben használja a megfelel fogantyúkat. Annak érdekében, hogy az eszköz ne d ljön el, ne emeljen vagy engedjen le más eszközöket a közelében és leengedéskor ügyeljen az álló tárgyakra. 1 Vegye le a fülke fröccsenés véd jét. 2. ábra 2 Helyezze el a Calypso higiéniai emel széket a fülke elüls részén úgy, hogy a beteg a fülkének háttal legyen. 3 A nemi szervek beszorulásának vagy becsíp désének elkerülése érdekében ellen rizze, hogy a mozgás közben van-e elegend távolság a kád széle, a toalett, az ágytál vagy más bútorok között. Emelje meg a Calypso higiéniai emel széket, és nyomja be amennyire tudja a zuhanyzó fülkébe. (Lásd: 1. ábra) 4 Fékezze be az összes görg t és eressze le a beteget kényelmes magasságba, majd hajtsa hátra a kéztámaszt. (Lásd: 2. ábra) 22 Folytassa a következ oldalon szerepl lépésekkel.

23 MI MI 3. ábra 4. ábra 5 Lazítsa meg az biztonsági övet, és vetk ztesse le a beteget, majd ismét rögzítse a biztonsági övet. 6 Helyezze el a fröccsenés véd t. (Lásd: 3. ábra) 7 Elkerülend a leforrázást, miel tt a víz a beteget érné, mindig ellen rizze annak h mérsékletét a saját csupasz kézfején. Ne viseljen keszty t, mert annak szigetel hatása meggátolhatja a megfelel vízh mérséklet megállapításában. A vizet a betegt l elfelé irányítsa. Állítsa be a szabályzókat, majd tusfürd zze és samponozza be a beteget a fejét l lefelé haladva. 8 Állítsa be a szék magasságát úgy, hogy zuhanyozásközben könnyen hozzáférjen a beteghez. 9 Miután a fels testet lemosta és leöblítette terítsen egy törölköz t a beteg vállára. 10 Vegye le a fröccsenés véd t, hogy a lábakat és lábfejeket is könnyen le tudja zuhanyozni. (Lásd: 4. ábra) 11 Hajtsa el re/lefelé a kéztámaszt és a háttámlát. Kapcsolja be a biztonsági övet a mellkas el tt. 12 Szárazra törlés után engedje ki a görg ket, és vigye vissza a beteget a kórtermébe. 23

24 Tisztítási és fert tlenítési útmutató Csak az ArjoHuntleigh márkájú fert tlenít szereket használja. Ha bármilyen kérdése van az eszköz fert tlenítésével kapcsolatban, ill. fert tlenít szert szeretne rendelni, vegye fel a kapcsolatot az ArjoHuntleigh vev szolgálatával. A következ eljárást kell elvégezni minden használat után és a nap végén. A Calypso higiéniai emel szék fert tlenítéséhez használható tartozékok Véd keszty Véd szemüveg Szórófejes flaska (amennyiben az integrált fert tlenít rendszer nem áll rendelkezésre) Törl ruha Fert tlenít Törölköz A szem és a b r károsodásának megel zésére mindig viseljen véd szemüveget és keszty t. Ha a szer b rre vagy szembe kerül azonnal b vízzel le kell öblíteni. Szem- vagy b rirritáció esetén keresse fel az orvosát. Mindig olvassa el a fert tlenít szer használati útmutatóját és biztonsági adatlapját. A keresztfert zések elkerülésére mindig tartsa be az ebben a használati útmutatóban szerepl fert tlenítési el írásokat. A szem- vagy b rirritáció elkerülésének érdekében a fert tlenítést soha ne végezze a beteg jelenlétében. Az anyag károsodásának és sérülésének elkerülése érdekében, terméket a jelen használati útmutatónak megfelel en tisztítsa és fert tlenítse Más vegyszerek nem használhatók. Soha ne használjon klórt a tisztításhoz. A klór károsítja az anyag felszínét. 24

25 1. ábra 2. ábra A tisztításhoz és fert tlenítéshez mindig végezze el a következ 17 lépést. Látható szennyez dések eltávolítása (1-3. lépések a 17-b l) 1 Távolítsa el az ülésbetétet, a két ülésrészt (kizárólag a CDB6000 modell esetében), a háttámlát és a biztonsági övet (ha van), és tegye azokat a fürd kád aljára. (Lásd: 1. ábra) 2 Mozgassa a Calypso higiéniai emel széket a fürd kád fölé és süllyessze bele. 3 Tisztítsa meg: A Calypso higiéniai emel szék fels részét (fentr l lefelé haladjon) Minden eltávolított részt A látható szennyez désekt l, egy vizes ruhával. Másik lehet ségként, vízzel lezuhanyozhatja és egy kefével lesúrolhatja és/vagy egy ruhával letörölheti. Tisztítás (4-11. lépések a 17-b l) 4 Vegye fel a véd keszty t és a véd szemüveget. 5 Az ArjoHuntleigh fürd kádak többsége fel van szerelve egy fert tlenít permetez fejjel. A fert tlenít szer használatával kapcsolatban olvassa el a fürd kád rendszer használati útmutatóját. Ellen rizze a fert tlenít szer szintjét. 6 Ha nem rendelkezik beépített fert tlenít eszközzel, akkor használhat egy szórófejes palackot olyan fert tlenít szerrel feltöltve, amelyet a fert tlenít szer palackján lév címkén szerepl utasításoknak megfelel en készített el. 7 Permetezzen fert tlenít t az eszközre (Lásd: 2. ábra): A Calypso higiéniai emel szék fels részét Minden eltávolított részt Egy fert tlenít szerrel átitatott kefével alaposan súrolja le, különösen a fogantyúkat, a kézivezérl t és a Calypso higiéniai emel szék alatti részt, 8 Zuhanyozza le vízzel (kb. 25 C (77 F)) vagy permetezzen rá nagy mennyiség vizet, majd a fert tlenít szermaradványokat törölje le egy tiszta ruhával. 9 Áztasson egy kend t fert tlenít szerbe, és törölje le a Calypso higiéniai emel szék többi felületét is, például a burkolatot. Folytassa a következ oldalon szerepl lépésekkel. 25

26 3. ábra 10 Vízzel nedvesítsen be egy új kend t, és távolítsa el a fert tlenít szer maradványait a Calypso higiéniai emel szék többi felületér l. A fert tlenít szer eltávolítása közben a kend t néha öblítse ki folyó vízben. 11 Ha a fert tlenít szert nem lehet teljesen eltávolítani, permetezzen vizet a kérdéses alkatrészre, és törölje le eldobható kend vel. Ismételje addig, amíg minden fert tlenít szert el nem távolított. Fert tlenítés ( lépés a 17-b l) 12 Permetezzen fert tlenít t a. A Calypso higiéniai emel szék fels részére Minden eltávolított részt 13 Áztasson egy kend t fert tlenít szerbe, és törölje le a Calypso higiéniai emel szék többi felületét is, például a burkolatot. 14 A fert tlenít szer palackján feltüntetett utasításnak megfelel en várja ki a fert tlenít szer hatásidejét. 15 Permetezve vagy zuhanyból folyó vízzel (kb. 25 C (77 F)) és tiszta kend vel távolítsa el a fert tlenít szer maradványait: A Calypso higiéniai emel szék fels részér l Minden eltávolított részt A Calypso higiéniai emel szék minden más felületér l, például a burkolatról A fert tlenít szer eltávolítása közben a kend t néha öblítse ki folyó vízben. (Lásd: 3. ábra) 16 Ha a fert tlenít szert nem lehet teljesen eltávolítani, permetezzen vizet a kérdéses alkatrészre, és törölje le eldobható kend vel. Ismételje addig, amíg minden fert tlenít szert el nem távolított. 17 Hagyja megszáradni az összes alkatrészt. 26

27 Akkumulátorral kapcsolatos utasítások A fizikai sérülések megel zésére NE törje össze, lyukassza ki, nyissa fel, szerelje szét az akkumulátort, ill. ne tegye azt ki semmilyen mechanikai behatásnak. Ha az akkumulátorház megtörik és az akkumulátor tartalma b rrel vagy ruházattal érintkezik, azonnal b vízzel le kell öblíteni. Ha az akkumulátor tartalma a szembe kerül, azonnal öblítse ki b vízzel és kérjen orvosi segítséget. Az akkumulátor tartalmának belégzése légúti irritációt okozhat. Gondoskodjon friss leveg r l és orvosi felügyeletr l. Ne ejtse le az akkumulátort. Az akkumulátor kidobása esetén kérjen tanácsot a megfelel helyi szervt l. Ellen rizze az akkumulátor címkéjét. Akkumulátor tárolása Az akkumulátor töltve kerül kiszállításra, de javasoljuk azt töltse újra, mert az használaton kívül is lemerül lassan. Az akkumulátor használaton kívül is lassan lemerül. A tárolás vagy szállítás közben az akkumulátorokat 0 C +30 C (32 F 86 F) között kell tartani. Az alacsonyabb h mérséklet megnöveli a hasznos élettartamot. A maximális akkumulátorteljesítmény érdekében az akkumulátort nem tárolja 50 C (122 F) fölötti h mérsékleten. A tölt telepítése Lásd NDA-200 Akkumulátortölt használati útmutatója. Az akkumulátor töltése Lásd NDA-200 Akkumulátortölt használati útmutatója. Alacsony töltöttségi szint figyelmeztetés Ha az akkumulátort fel kell tölteni és zúgó hang hallható az emel m ködtetésekor. Ilyenkor az akkumulátor még elegend mértékben fel van töltve ahhoz, hogy az adott feladat elvégezhet legyen. 27

28 Hibaelhárítás PROBLÉMA A Calypso higiéniai emel szék a kézivezérl gombjának elengedése után tovább emelkedik vagy ereszkedik. A Calypso higiéniai emel szék nem emelkedik vagy süllyed, ha megnyomja a kézivezérl gombját. TEEND A piros vészleállító gombbal állítsa le és húzza ki az akkumulátort - vegye le a beteget a Calypso higiéniai emel szék és vegye fel a kapcsolatot szakemberrel. Amíg ezt teszi, a beteget ne hagyja felügyelet nélkül! 1 Gy z djön meg róla, hogy az akkumulátor teljesen bent van az akkumulátorházban. 2 Ellen rizze, hogy a kézivezérl csatlakozódugója megfelel en be van dugva az aljzatba. 3 Ellen rizze, hogy az akkumulátor fel van töltve. 4 A beteg leeresztéséhez használja vészhelyzeti leereszt funkciót. Vegye ki a beteget a Calypso higiéniai emel székb l és hívjon szakember. A Calypso higiéniai emel széket nehéz man verezni az átemelés közben. A Calypso higiéniai emel szék szokatlan hangokat hallat emelés vagy szállítás közben. A Calypso higiéniai emel szék m ködés közben minden percen sípol egy rövidet. Csak leereszteni lehet a Calypso higiéniai emel széket. 1 Ellen rizze, hogy a fékek fel vannak engedve. 2 Ellen rizze, hogy az összes kerék szabadon fut és fordul el. Vegye ki a beteget a Calypso higiéniai emel székb l és hívjon szakembert. Vegye ki a beteget a Calypso higiéniai emel székb l és hívjon szakember. Vegye fel a kapcsolatot a szakszervizzel. A berendezés emel eszköze fel van szerelve egy biztonsági anyával. Ha a biztonsági anya aktiválódik, akkor az eszközt csak leereszteni lehet egy biztonságos pozícióba. Ilyen esetben ne használja tovább az eszközt, és hívjon szakembert az eszköz megjavítása érdekében. 28

29 Karbantartás és megel z karbantartás A Calypso higiéniai emel szék is elhasználódhat; a következ m veletekkel elérhet, hogy a termék az eredeti gyártási specifikációknak megfelel állapotban maradjon. A balesetet okozó m ködési zavarok elkerülésére az eszközt rendszeresen ellen rizni kell és el kell végezni az ütemszer karbantartást. Egyes esetekben a nagy igénybevétel vagy a kedvez tlen környezeti feltételek miatt az ellen rzést gyakrabban kell elvégezni. A helyi szabályozások és el írások esetenként szigorúbbak és gyakoribb ellen rzést írnak el. A MEGEL Z KARBANTARTÁS ÜTEMEZÉSE Calypso higiéniai emel szék ÁPOLÓ FELADATA Teend /Ellen rzés Minden NAP Minden HÉTEN Minden MÁSODIK ÉVBEN Fert tlenítés Szemrevételezéssel ellen rizze a szabadon lév részeket Szemrevételezéssel ellen rizze a mechanikai köt elemeket Szemrevételezéssel ellen rizze a biztonsági övet Ellen rizze a kézivezérl t és a kábelt Ellen rizze/tisztítsa meg a kerekeket Ellen rizze a fék m ködését és a fékpedálokat Ellen rizze az ül párnát (PUR verzió esetén nem szükséges) Szemrevételezéssel ellen rizze az akkumulátort és a tölt t Végezze el a m ködés ellen rzését Cserélje ki a biztonsági övet Mind a beteg, mind az ápoló sérülésének megel zésére soha ne módosítsa az eszközt, ill. ne használjon nem kompatibilis alkatrészeket. 29

30 Ápolói feladatok Az ápolói feladatokat olyan személynek kell elvégeznie, aki ennek a használati útmutatónak az utasításait követve, megfelel ismeretekkel rendelkezik a Calypso higiéniai emel szék használatával kapcsolatban. Minden nap Fert tlenítés: A Calypso higiéniai emel széket minden használat után azonnal fert tleníteni kell. Az ArjoHuntleigh fert tlenít szereket és samponokat kell használni a fert tlenít szer palackján lév címkén jelzett javasolt koncentrációban. Lásd: Tisztítási és fert tlenítési útmutató 24. oldalon. fejezet. 1. ábra 2. ábra CDB 60 Minden héten Szemrevételezéssel ellen rizze a szabadon lév részeket: Vizsgálja meg, hogy a Calypso higiéniai emel szék nem sérült. Ellen rizze, hogy nincsenek éles szélek vagy részek, amelyek érintkezésbe kerülhetnek a betegekkel. Szemrevételezéssel ellen rizze a mechanikai köt elemeket: Ellen rizze a mechanikai köt elemeket úgy, hogy ráteszi az egyik lábát a burkolatra és mindkét kezével felfelé nyomja az ülést. Nem lehet rés. Ellen rizze, hogy a hidraulika akadásmentesen m ködik (emelkedik és ereszkedik). Ellen rizze, hogy minden csavar meg van szorítva. (Lásd: 1. ábra) Szemrevételezéssel ellen rizze a biztonsági övet: Ellen rizze teljes hosszában, hogy nincsenek rajta kopások, vágások, repedése, szakadások, valamint, hogy nem látszik ki a bels szövet és egyéb károsodás sem látható. Ha a biztonsági öv sérült, cserélje ki. (Lásd: 2. ábra) Szemrevételezéssel ellen rizze a szabadon lév részeket: Különösen ott, ahol a beteg vagy az ápoló közvetlenül érintkezik az eszközzel. Ellen rizze, hogy nem keletkeztek repedések, éles szélek vagy nem higiénikus területek, amelyek a beteg vagy a felhasználó sérülését okozhatják. Cserélje ki a tönkrement részeket. Folytassa a következ oldalon szerepl lépésekkel. CDB 70 30

31 3. ábra Ellen rizze a kézivezérl t és a kábelt: Szemrevételezéssel ellen rizze a kézivezérl és a kábel állapotát. Ha vágást vagy károsodást észlel, cserélje ki. Elektromos verzió. (Lásd: 3. ábra) 4. ábra Görg k ellen rzése és tisztítása: Gy z djön meg róla, hogy az önbeálló kerekek rögzítése megfelel és szabadon gördülnek és forognak el. Tisztítsa meg vízzel. (azok m ködését a szappan, haj, por és a padl ó tisztításból származó vegyszerek befolyásolhatják). (Lásd: 4. ábra) Ellen rizze a fék m ködését és a fékpedálokat: Ellen rizze úgy, hogy benyomja a fékeket és megpróbálja elmozdítani a Calypso higiéniai emel széket. Gy z djön meg arról, hogy a Calypso higiéniai emel szék meg mozdítható el, ha be van fékezve. (Lásd: 4. ábra) 5. ábra Ellen rizze a párnát: Ellen rizze, hogy a párnán nincs-e lyuk vagy szakadás, ami a víz a töltelékanyagba juthatna. Ha bármelyik egység megsérült, cserélje ki a CDB6000 alkatrészeit. (Lásd: 5. ábra) 6. ábra Szemrevételezéssel ellen rizze az akkumulátort és a tölt t: Ellen rizze a kábel állapotát is. A sérült egységeket azonnal távolítsa el és cserélje ki. Elektromos verzió. (Lásd: 6. ábra) M ködés ellen rzése Ellen rizze a fel/le mozgást a fel/le gomb megnyomásával. A vészhelyzeti emelés/leeresztés tesztelése. Évente A Calypso higiéniai emel széket az alábbi táblázatban foglaltaknak megfelel en kell szervízelni SZAKEMBER Teend / Ellen rzés 32. oldalon. 31

32 A balesetek és/vagy a balesetveszélyes termék elkerülésére a karbantartást ütemezés szerint el kell végeztetni megfelel en képzett szakemberrel, aki rendelkezik a megfelel eszközökkel, alkatrészekkel és tudással. Az adott szakembernek igazolással kell rendelkeznie, hogy betanították ennek az eszköznek a karbantartására. SZAKEMBER Teend /Ellen rzés Kenje meg a bels profilt Ellen rizze a biztonsági leállítás funkciót Biztonságos munkaterhelés ellen rzése (helyi követelmények) Minden fontos része ellen rzése rozsdásodásra/károsodásra nézve Megfelel m ködés teljes kör tesztje Mechanikai köt elemek ellen rzése Ellen rizze az olajszintet (hidraulika) Ellen rizze, hogy a legfrissebb újításokat alkalmazták Ellen rizze a mérleg kalibrálását (ha csatlakoztatva van és nem hitelesített) Ellen rizze az akkumulátort és a tölt t Önbeálló kerekek ellen rzése Ellen rizze a vészhelyzeti emelési/leeresztési funkciót Ellen rizze a mérleg akkumulátorait Ellen rizze a vészleállító funkciót Minden ÉVBEN MEGJEGYZÉS A táblázatban feltüntetett valamennyi ellen rzési pontot ÁPOLÓ FELADATA Teend /Ellen rzés 29. oldalon ellen rizni kell annak elvégzésekor SZAKEMBER Teend /Ellen rzés 32. oldalon. 32

33 M szaki jellemz k Calypso higiéniai emel szék, CDB 60 modell (hidraulikus) Biztonságos üzemi terhelés (SWL) (Beteg max. súlya) Tömeg 136 kg (300 lbs) 37,8 kg (82 lbs) Calypso higiéniai emel szék, CDB 60, CDB 70 modell (elektromos) Emelési kapacitás 136 kg (300 lbs) Orvosi eszköz típus (IEC Publication 417) Áramforrás Akkumulátortölt Védelmi osztály Biztosíték Szigetelési osztály Hangterhelés Akkumulátor NDA0100, 24 V NDA 1200-E, NDA 2200-GB, NDA 4200-US, NDA 6200-AU IP 4 F1 F10AL 250 V II. érintésvédelmi osztályú készülék < 65 dba Üzemmód ED maximum 10%; Maximum 1 perc BE; Minimum 9 perc KI Tömeg CDB 60 Tömeg CDB 70 T zbiztonsági fokozat 46,2 kg (101 lbs) 50,2 kg (110 lbs) Az EN ISO szabvány szerint. ArjoHuntleigh lábmérleg CFA Lásd a lábmérleg m szaki jellemz it a használati útmutatójában Általános Akkumulátor tömege Hangterhelés 4,4 kg (9,7 lbs) 68 dba Hatóer Nyomógombok (kézivezérl ) Vészleállító gomb Fékek Karok <5 N 20 N 105 N 70 N 33

34 Szállítás, tárolás és üzemeltetés (Minden Calypso higiéniai emel szék modellre vonatkozik a tölt k kivételével) Környezeti h mérsékleti tartomány Relatív páratartalom-tartomány Légköri nyomástartomány -20 C +70 C (-4 F +158 F) Szállítás -20 C +70 C (-4 F +158 F) Tárolás +10 C C (+50 F +104 F) Üzemeltetés 10% - 80% Szállításakor és tárolásakor 15% - 100% Üzemeltetés hpa Szállítás hpa Tárolás hpa Üzemeltetés Engedélyezett kombinációk A Calypso higiéniai emel szék az alábbi termékekkel használható együtt: Más kombináció nem engedélyezett. ArjoHuntleigh készülék: System 2000 Century Prelude Általános kórházi ágyak, amelyek padlótól való távolsága minimum 150 mm. Általános kerekesszékek, nem elektromos. Általános, szabvány magasságú toalettek. Környezetvédelem Környezetszennyezési fok 2 A Calypso higiéniai emel szék leselejtezése A Calypso higiéniai emel szék Ez az eszköz a WEEE jellel van ellátva, ami azt jelenti, hogy a hulladék elektromos és elektronikus berendezésekkel kapcsolatos 2002/96/EK irányelv hatálya alá esik. Az európai államokban az áthúzott kuka WEEE-szimbólum arra emlékezet, hogy minden elektromos és elektronikus hulladék, az akkumulátorok az élettartamuk lejártakor külön hulladékudvarokba szállítandók. Ez a szabályozás az Európai Unió területére vonatkozik. Ezeket a termékeket ne keverje a háztartási hulladékkal. Az eszközt és a tartozékokat visszajuttathatja az ArjoHuntleigh-hez, vagy a helyi szerveknél kérhet tanácsot a hulladékkezelést illet en. Újrahasznosítás Az eszközt a helyi szabályozásoknak megfelel en kell újrahasznosítani. Akkumulátor Lezárt ólom-sav. Újrahasznosítható. Háztartási hulladékba nem tehet. A környezetre veszélyes. Csomagolás A Calypso higiéniai emel szék és tölt Fa és hullámpapír, újrahasznosítható. Az elektronikát, a fém- és m anyag részeket a vonatkozó irányelvnek (WEEE) megfelel en újra kell hasznosítani. 34

35 Általános méretek Calypso Classic/Pur Classic 552 (21 3/4 ) mm (inch) Erőkifejtés: maximum 595mm (23 3/8 ) 631 (24 7/8 ) 616 (24 1/4 ) 484 (19 ) 479 (18 7/8 ) 102 (4 ) Ø125 (4 7/8 ) 780 (30 3/4 ) 933 (36 3/4 ) 79 (3 1/8 ) 300 (11 3/4 ) Ø100 (3 7/8 ) 466(18 3/8 ) 130 (5 1/8 ) 695 (27 3/8 ) (39 1/8-16 7/8 ) (66 3/4-44 1/2 ) 459 (18 1/8 ) 620 (24 3/8 ) 641 (25 1/4 ) Pur 552 (21 3/4 ) mm (inch) Erőkifejtés: maximum 565 mm (22 1/2 ) 631 (24 7/8 ) 616 (24 1/4 ) 484 (19 ) 472 (18 5/8 ) 102 (4 ) 102 Ø 125 (4 7/8 ) 780 (30 3/4 ) 933 (36 3/4 ) 79 (3 1/8 ) 282 (11 1/8 ) 130 (5 1/8 ) 447 (17 5/8 ) 676 (26 5/8 ) ( /4 ) Ø 100 (3 7/8 ) (66 3/4-44 1/2 ) 459 (18 1/8 ) 620 (24 3/8 ) 641 (25 1/4 ) 35

36 Calypso Hydraulic 552 (21 3/4 ) mm (inch) Erőkifejtés: maximum 500mm (19 5/8 ) 479 (18 7/8 ) 102 (4 ) 641 (25 1/4 ) 620 (24 3/8 ) 459 (18 1/8 ) 282 (11 1/8 ) 130 (5 1/8 ) 79 (3 1/8 ) Ø 125 (4 7/8 ) 780 (30 3/4 ) 933 (36 3/4 ) 637 (25 1/8 ) (18 3/8 ) (38 1/4-18 1/2 ) (63 1/4-43 1/2 ) Ø 100 (3 7/8 ) 484 (4 ) 616 (24 1/4 ) 631 (24 7/8 ) 36

37 Ez az oldal szándékosan üres 37

38 Címkék A címke magyarázata Figyelmeztet címke Akkumulátor címke Adatcímke Azonosító címke Fontos információk a felhasználó számára a helyes alkalmazáshoz. Biztonsági és környezetvédelmi információk az akkumulátorról. M szaki teljesítmény és el írások, pl. bemeneti elektromos teljesítmény, bemeneti feszültség és a beteg maximális testtömege stb. Azonosítja a terméket, a sorozatszámot és a gyártás évét és hónapját. Például 1402, ahol a 14" a gyártás éve, a 02 a gyártás hónapja az a sorozatszám. A szimbólumok magyarázata B típus, alkalmazott szakasz: érintésvédelem az EN/IEC irányelvvel összhangban. SWL Biztonságos munkaterhelés Emel hatóköre Pb 0086 Veszélyezteti a környezetet - ólmot tartalmaz. Háztartási hulladékba nem tehet. Újrahasznosítható CE jelzés az orvostechnikai eszközökr l szóló 93/42/EGK irányelv értelmében. Áramütés, t zeset, mechanikai veszélyek és egyéb konkrét veszélyek tekintetében az Underwrites Laboratories Inc. osztályozta kizárólag a UL és a CAN/CSA - C 22.2 No M90 szabványoknak megfelel en. TÜV-jelzés. A Calypso higiéniai emel szék biztonságosságát a következ k szerint ellen rizték: EN/ISO V DC VA IP 4 NDA V 4Ah Tápfeszültség Maximális teljesítmény Biztosíték Védelmi osztály - Fröccsen víz elleni védelmi osztály Az akkumulátor termékszáma Használat el tt olvassa el a használati útmutatót. Az elektromos és elektronikai összetev ket az újrahasznosításhoz a 2002/96/EK (WEEE) irányelv szerint különítse el Az eszköz áramforrása egy akkumulátor. 38

39 A CDB 60 modell, (elektromos) látható Figyelmeztet címke Adatcímke Azonosító címke Akkumulátor címke Alkalmazott szakasz Adatcímke Azonosító címke (Hidraulikus verzió) Driving direction A Figyelmeztet címke 39

40 Elektromágneses kompatibilitás A gyógyászati elektromos készülékek különleges óvintézkedéseket igényelnek az EMC (Elektromágneses kompatibilitás) tekintetében és azokat az alábbi EMC információknak megfelel en kell használni. A Calypso higiéniai emel széket az alábbiakban meghatározott elektromágneses környezetben való használatra szánták. A Calypso higiéniai emel szék vásárlójának vagy használójának kell biztosítani, hogy a használat ilyen környezetben történik. Nem javasolt e mellett az eszköz mellett más elektromos berendezéseket tárolni vagy elhelyezni, mert azok befolyásolhatják az eszköz m ködését és biztonságosságát. A hordozható és mobil rádiófrekvenciás (RF) kommunikációs eszközök befolyásolhatják ennek az eszköznek a m ködését és biztonságosságát. Az eszköz rádióinterferenciát okozhat, ill. zavarhatja a közelében lév más eszközök m ködését. Szükségessé válhat az eszköz elmozdítása, elfordítása vagy a hely leárnyékolása. Útmutató és a gyártó nyilatkozata elektromágneses sugárzás Emissziós teszt Megfelel ség Elektromágneses környezet útmutató RF emisszió CISPR 11 RF emisszió CISPR csoport A Calypso higiéniai emel szék kizárólag a bels funkcióhoz használ RF energiát. Így a rádiófrekvenciás kibocsátások nagyon alacsonyak, és nem valószín, hogy zavarják a közelben lév elektromos berendezéseket. Class B A Calypso higiéniai emel szék minden létesítményben használható, valamint a lakossági célokat szolgáló épületeket ellátó, alacsony feszültség, nyilvános hálózatra közvetlenül csatlakozó környezeteket. 40
