Gyakorlati vizsga (A. Hálózatok konfigurálása)
|
|
- Máté Sipos
- 8 évvel ezelőtt
- Látták:
Átírás

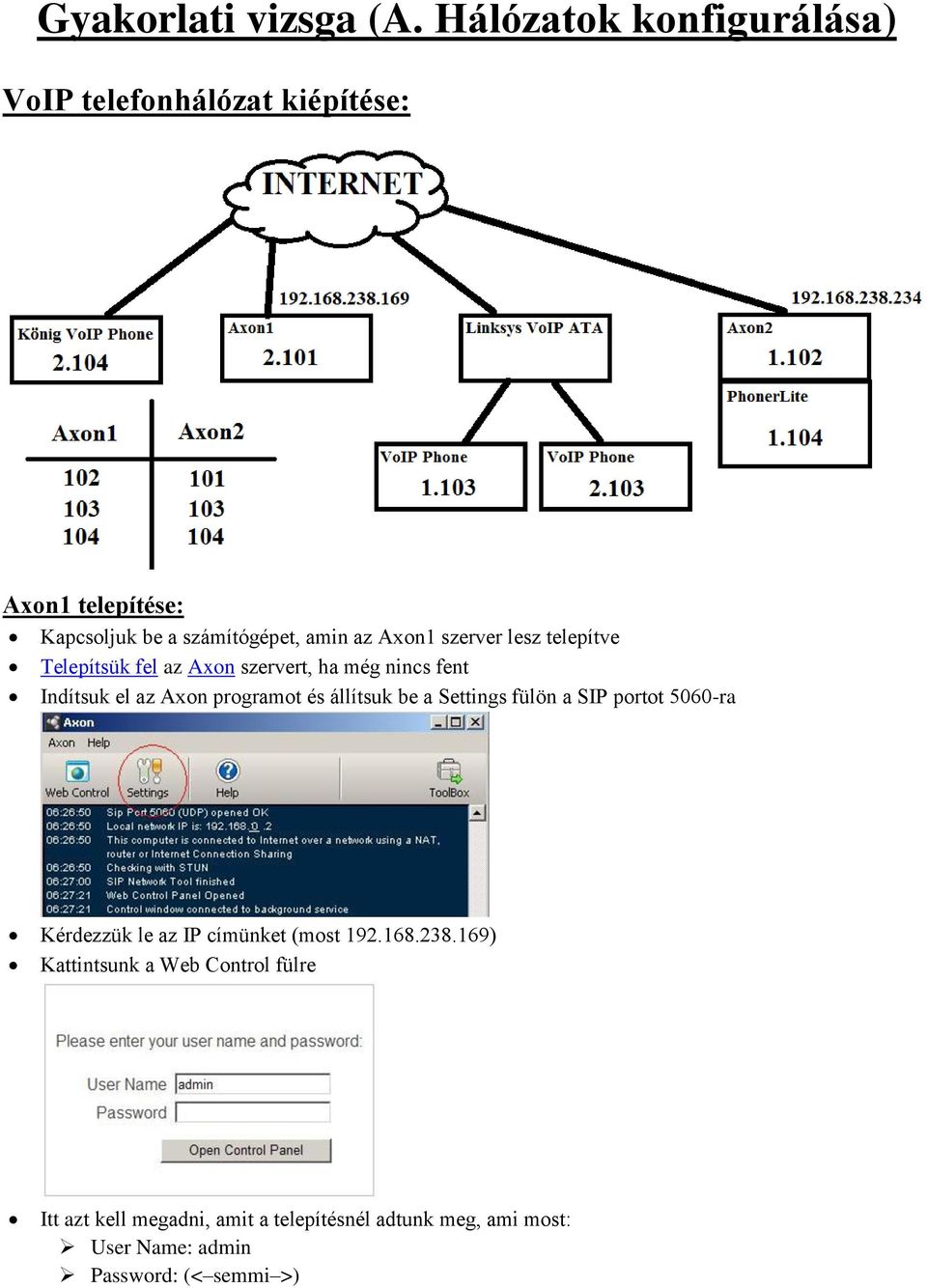

1 Gyakorlati vizsga (A. Hálózatok konfigurálása) VoIP telefonhálózat kiépítése: Axon1 telepítése: Kapcsoljuk be a számítógépet, amin az Axon1 szerver lesz telepítve Telepítsük fel az Axon szervert, ha még nincs fent Indítsuk el az Axon programot és állítsuk be a Settings fülön a SIP portot 5060-ra Kérdezzük le az IP címünket (most ) Kattintsunk a Web Control fülre Itt azt kell megadni, amit a telepítésnél adtunk meg, ami most: User Name: admin Password: (< semmi >)
2 Kattintsunk a System Settings-re, majd az Extensions & Groups fülre Kattintsunk az Add New Extension gomra Adjuk meg a felhasználói adatokat és mentsük el Extension ID: 102 Display Name: 102 Password: 102 A pipákat vegyük ki mindenhonnan Hozzunk létre egy 103-as és 104-es felhasználót is Axon2 telepítése: Hasonlóan csináljuk, mint az Axon1 telepítését Most az IP címünk lesz A 102-es felhasználó helyett 101-es felhasználót hozzunk létre Axon1 szerveren az áthívás megoldása: Kattintsunk az External Dialing fülre, majd az Add New External Line gombra Adjuk meg a Line Name-t, ami Axon1 legyen Jelöljük ki a Use Gateway Server radiobutton-t Server-hez írjuk be az Axon2 szerver IP címét, ami most A SIP Login a felhasználói név, ami most 101 A SIP Password a felhasználói fiókhoz tartozó jelszó, ami most 101 Fontos: amelyik felhasználói nevet (101 és 102) áthívásra használóm, azt nem adhatom ki máshol Az axon szerveren a Settingsben a Line Bridging fülön engedélyezzük az áthívást két axon között A Dialing Plans Default elemének (rekordjának) szerkesztésébe lépjünk bele Kattintsunk az Add Dial Rule-ra If number starts with: 1 (az egyes előhívó szám tartozik az Axon1 szerverhez) Remove digits: 1 (az előhívószám 1 hosszúságú, ezért azt az 1 számot mindig levágom majd) Prepend: (< semmi >) Dial On Line: Axon1 (az Axon1 felhasználói fiók csatlakozik a másik axon szerverre) Exclude Extension(s): None A továbbiakban az Extensions & Groups fülön figyelhetem, hogy ki van beregisztrálva a szerverre Axon2 szerveren az áthívás megoldása: Hasonlóan csináljuk, mint az Axon1-nél Az External Dialing fülön az Add New External Line gombot megnyomva, a következő tulajdonságok: Line Name: Axon2 Use Gateway Server Server: SIP Login: 102 SIP Password: 102 Az axon szerveren a Settingsben a Line Bridging fülön engedélyezzük az áthívást két axon között A Dialing Plans Default elemének szerkesztésében kattintsunk az Add Dial Rule fülre, a tulajdonságai: If number starts with: 2 Remove digits: 1 Prepend: (< semmi >) Dial On Line: Axon2 Exclude Extension(s): None
3 Linksys VoIP ATA telepítése: Bedugjuk a Linksys ATA-t a tápba A Linksys ATA-ra rákötjük a 2 telefont Az egyik telefonba beírjuk a ****73738#1#1, ezzel reseteljük a Linksys ATA-t A számítógépet összekötjük az ATA Ethernet portjával Rákötöm az Internetre az ATA Internet portját Most így állunk: Linksys VoIP ATA konfigurálása: Egy böngészőbe beírjuk a címet Jobb oldalt felül kattintsunk az Admin Login linkre Mellette kattintsunk az Advanced linkre Kattintsunk a Voice fülre Kattintsunk a Line 1-re
4 A SIP port legyen 5060, ha már foglalt ez a port, akkor 5061 vagy 5062-re állítsuk Proxy-t állítsuk be a központ elérési címére, ami most a :5060 A Display Name az általunk megadott név a telefonhoz, most legyen az, ami a User ID A User ID és Auth ID az a felhasználói név, amit a központ adott nekünk a szolgáltatással A Password a felhasználói névhez tartozó az azonosítás ellenőrzésére szolgáló jelszó (most 103) Tehát így állítsuk be: Alul kattintsunk a Submit gombra Állítsuk be a Line 2 konfigurációját is és mentsük el SIP port: 5061 Proxy: :5060 Display Name: 103 User ID: 103 Password: 103 Auth ID: 103 Teszteljük a két telefon közötti VoIP kapcsolatot
5 PhonerLite telepítése és konfigurálása: Indítsuk el a PhonerLite programot Server fülön Proxy legyen a :5060 User fülön a következő beállításokkal legyen: User name: 104 Password: 104 Displayed name: 104 Authentication name: 104 Phone number: 104 A jelölőnégyzet legyen kipipálva Network fülön a Local port legyen 5061 (mert ezen a gépen van az Axon2 szerver az 5060-as porttal) Kattintsunk rá a Save ikonra, ezzel elmentve a konfigurációt Teszteljük le a működését König VoIP Phone telepítése és konfigurálása: Bedugjuk a König-et a tápba A König PC portjára rákötjük a számítógépet, amivel konfiguráljuk A König INTERNET portját összekötjük az Internettel Reseteljük a telefont a menü segítségével vagy a számkóddal (Menu>7>3>1) Egy böngészőbe írjuk be a :9999 címet Username: root Password: test SIP Settings fülön a Service Domain almenübe lépjünk be Display Name: 104 User Name: 104 Register Name: 104 Register Password: 104 Domain Server: :5060 Proxy Server: :5060 Save Change fülön kattintsunk a Save gombra Reboot fülön kattintsunk a Reboot gombra Teszteljük le a működését, esetleges hibalehetőség lehet a feketelista, amit az Axon szerver System Settings>Manage IP Blacklist törlésével javíthatunk ki
6 Otthoni alhálózat telepítése (DHCP, NAT, Linksys, SSID, RIP) Kezdeti beállítások: A képen látható eszközökre van szükségünk, valamint 4 egyenes UTP kábelre, és egy console kábelre Az eszközöket a kábelekkel kössük össze a képnek megfelelően, ügyeljünk a portokra A 4. kábel Gyula bácsi internetére csatlakozik majd Hálózatok megtervezése: Az /24 hálózatot fogjuk felosztani Van két hálózatunk és 2 DHCP szerverünk A vezetékes hálózatban és a vezeték nélküli hálózatban is maximum 5 gép fog csatlakozni I. hálózat: 5 gép + 2 router + 1 hálózatcím + 1 broadcast cím = 9, amit 16 címmel tudok biztosítani, aminek a prefixe /28, hálózati maszkja II: hálózat: 5 gép + 1 router + 1 hálózatcím + 1 broadcast cím = 8, aminek a prefixe /29, hálózati maszkja Switch konfigurációjának törlése: Kapcsoljuk be a PC-t és a console kábellel csatlakozzunk a Switchre Indítsuk el a PC-n a Switch konfigurálásához a programot Press RETURN to get started! ENTER Switch>enable //Privilegizált üzemmódba váltás Switch#erase startup-config //törlöm a konfigurációt, így alapkonfigurációval indul el Erasing the nvram filesystem will remove all configuration files! Continue? [confirm] ENTER Erase of nvram: complete //sikeresen töröltük a startup-config tartalmát Switch#reload //inditsuk újra a switchet Proceed with reload? [confirm] ENTER Press RETURN to get started! ENTER Switch>enable //Privilegizált üzemmódba váltás Switch#copy running-config startup-config //elmentem a futó konfigot az nvram-ba [OK] //sikeresen mentettük, így már nem üres az nvram
7 A Routerre való csatlakozás: Zárjuk be a switchre kapcsolódó terminált A console kábelt dugjuk át a Routerre Indítsuk el a PC-n a Router konfigurálásához a programot Continue with configuration dialog? [yes/no]: no Press RETURN to get started! ENTER Router>enable //Privilegizált üzemmódba váltás Router# DHCP szerver beállítása a Routeren: Router#configure terminal //globális konfigurációs módba váltás Router(config)#ip dhcp excluded-address //két router fix címét letiltom Router(config)#ip dhcp pool lan1 Router(dhcp-config)#network // I. hálózat Router(dhcp-config)#default-router //ez a Router címe Router(dhcp-config)#dns-server //Ez egy Google DNS szerver címe Router(dhcp-config)#exit Interfészek beállítása a Routeren: Router(config)#interface fastethernet0/1 Router(config-if)#ip address dhcp //beállítom, hogy Gyula bácsi adjon címet Router(config-if)#no shutdown //felkapcsolom, ot kaptam Router(config-if)#exit Router(config)#interface fastethernet0/0 Router(config-if)#ip address Router(config-if)#no shudown Router(config-if)#exit Állítsuk be a PC-t DHCP kliensre: Meg is kaptuk az /28 címet

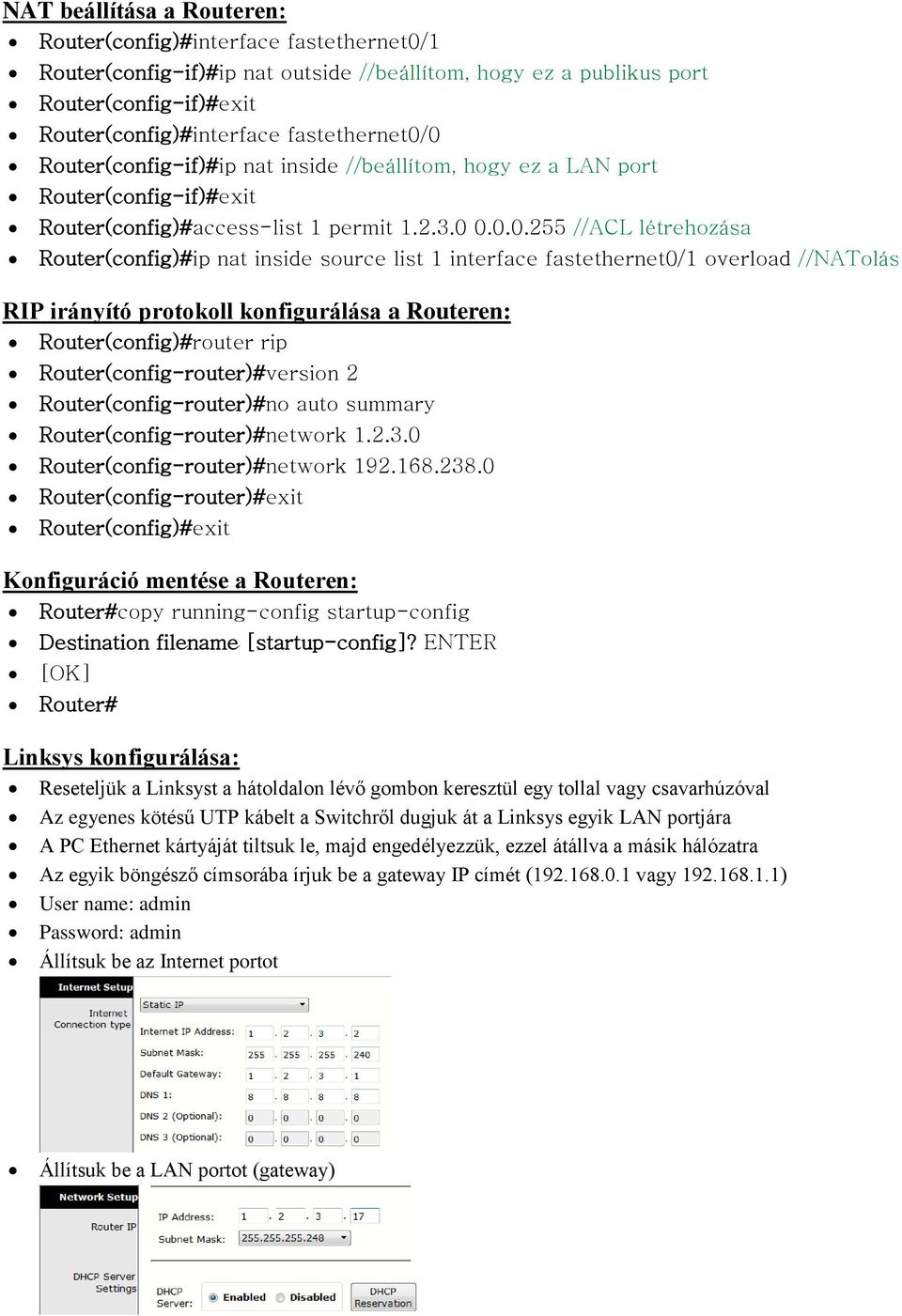

8 NAT beállítása a Routeren: Router(config)#interface fastethernet0/1 Router(config-if)#ip nat outside //beállítom, hogy ez a publikus port Router(config-if)#exit Router(config)#interface fastethernet0/0 Router(config-if)#ip nat inside //beállítom, hogy ez a LAN port Router(config-if)#exit Router(config)#access-list 1 permit //ACL létrehozása Router(config)#ip nat inside source list 1 interface fastethernet0/1 overload //NATolás RIP irányító protokoll konfigurálása a Routeren: Router(config)#router rip Router(config-router)#version 2 Router(config-router)#no auto summary Router(config-router)#network Router(config-router)#network Router(config-router)#exit Router(config)#exit Konfiguráció mentése a Routeren: Router#copy running-config startup-config [OK] Router# Linksys konfigurálása: Reseteljük a Linksyst a hátoldalon lévő gombon keresztül egy tollal vagy csavarhúzóval Az egyenes kötésű UTP kábelt a Switchről dugjuk át a Linksys egyik LAN portjára A PC Ethernet kártyáját tiltsuk le, majd engedélyezzük, ezzel átállva a másik hálózatra Az egyik böngésző címsorába írjuk be a gateway IP címét ( vagy ) User name: admin Password: admin Állítsuk be az Internet portot Állítsuk be a LAN portot (gateway)
9 Mentsük el a Linksys-en végrehajtott változásokat A PC Ethernet kártyáját tiltsuk le, majd engedélyezzük, ezzel átállva a másik hálózatra A böngésző címsorába adjuk meg az új gateway-t ( ) User name: admin Password: admin Állítsuk át a kiosztandó címeket (.18.22) Setup>Advanced Routing fülön Állítsuk át Router módba RIP: LAN & Wireless Wireless>Basic Wireless Settings fülön SSID: Em3 Wireless>Wireless Security fülön Laptop konfigurálása: Kapcsoljuk be a Laptopot Nézzük meg az elérhető hálózatokat, keressük meg az Em3 SSID-vel rendelkező kapcsolatot Adjuk meg a jelszót, ami jelszo123 A csatlakozás után az /29 címet kaptuk A PC Ethernet kártyáját tiltsuk le, kössük át a Switchre, majd engedélyezzük ( /28 címet kaptuk) Teszteljük le a hálózatot: Laptop>ping Laptop>ping Laptop>ping Laptop>ping Laptop>ping Laptop>ping PC>ping PC>ping PC>ping PC>ping PC>ping Laptopról teszteljük az Internet elérését Nem működik, ez lehet hogy kell (vagy tűzfal): RIP üzenet verziójának beállítása: Router#configure terminal Router(config)#int fastethernet 0/0 Router(config-if)#ip rip send version 1 2 Router(config-if)#ip rip receive version 1 2 Router(config-if)#exit Router(config)#exit Router#

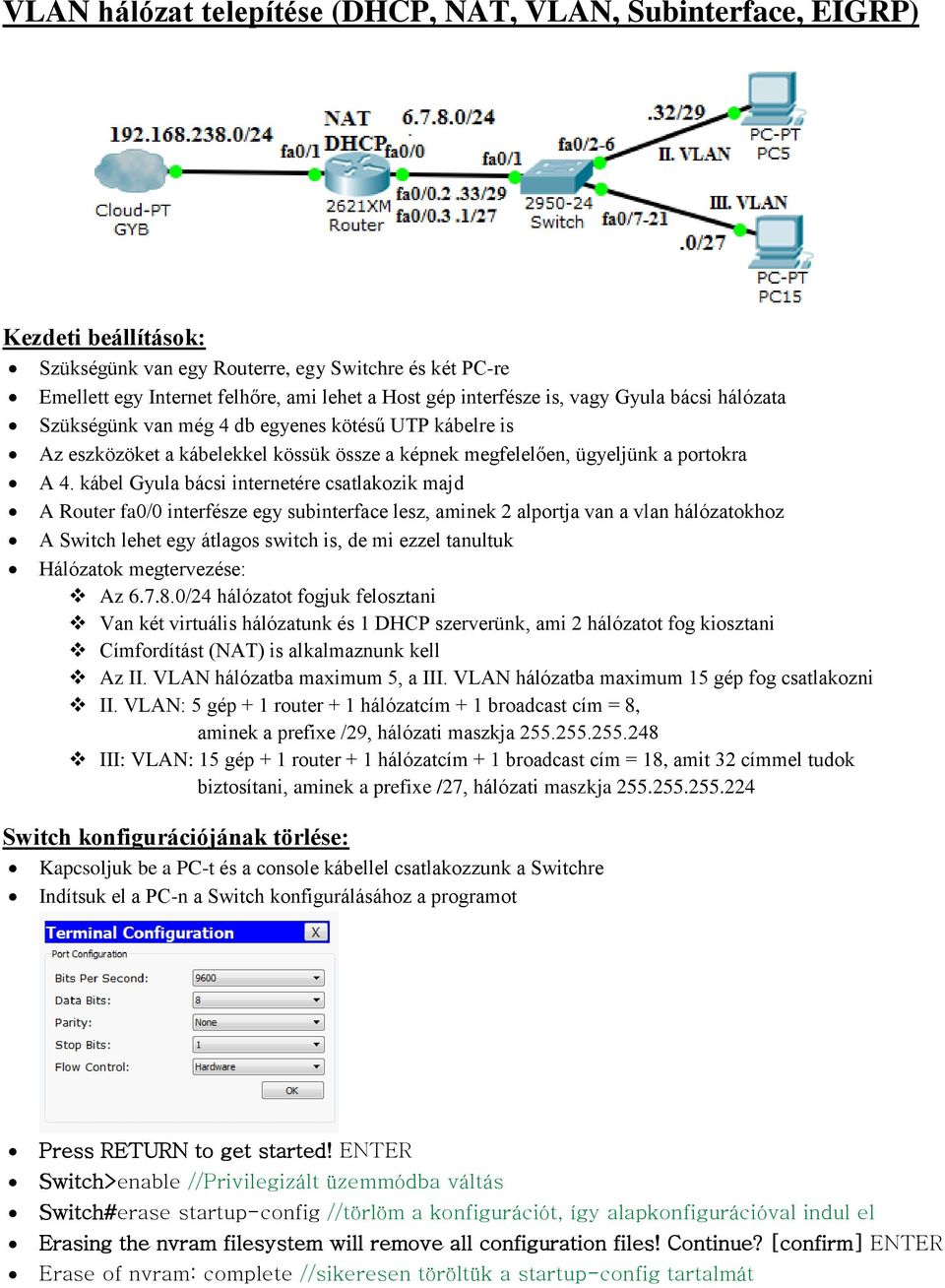

10 VLAN hálózat telepítése (DHCP, NAT, VLAN, Subinterface, EIGRP) Kezdeti beállítások: Szükségünk van egy Routerre, egy Switchre és két PC-re Emellett egy Internet felhőre, ami lehet a Host gép interfésze is, vagy Gyula bácsi hálózata Szükségünk van még 4 db egyenes kötésű UTP kábelre is Az eszközöket a kábelekkel kössük össze a képnek megfelelően, ügyeljünk a portokra A 4. kábel Gyula bácsi internetére csatlakozik majd A Router fa0/0 interfésze egy subinterface lesz, aminek 2 alportja van a vlan hálózatokhoz A Switch lehet egy átlagos switch is, de mi ezzel tanultuk Hálózatok megtervezése: Az /24 hálózatot fogjuk felosztani Van két virtuális hálózatunk és 1 DHCP szerverünk, ami 2 hálózatot fog kiosztani Címfordítást (NAT) is alkalmaznunk kell Az II. VLAN hálózatba maximum 5, a III. VLAN hálózatba maximum 15 gép fog csatlakozni II. VLAN: 5 gép + 1 router + 1 hálózatcím + 1 broadcast cím = 8, aminek a prefixe /29, hálózati maszkja III: VLAN: 15 gép + 1 router + 1 hálózatcím + 1 broadcast cím = 18, amit 32 címmel tudok biztosítani, aminek a prefixe /27, hálózati maszkja Switch konfigurációjának törlése: Kapcsoljuk be a PC-t és a console kábellel csatlakozzunk a Switchre Indítsuk el a PC-n a Switch konfigurálásához a programot Press RETURN to get started! ENTER Switch>enable //Privilegizált üzemmódba váltás Switch#erase startup-config //törlöm a konfigurációt, így alapkonfigurációval indul el Erasing the nvram filesystem will remove all configuration files! Continue? [confirm] ENTER Erase of nvram: complete //sikeresen töröltük a startup-config tartalmát
11 Switch#reload //inditsuk újra a switchet System configuration has been modified. Save? [yes/no]: no //running-config mentése Proceed with reload? [confirm] ENTER Press RETURN to get started! ENTER Switch>enable //Privilegizált üzemmódba váltás Switch#copy running-config startup-config //elmentem a futó konfigot az nvram-ba [OK] //sikeresen mentettük, így már nem üres az nvram Switch# Router konfigurációjának törlése: Zárjuk be a switchre kapcsolódó terminált A console kábelt dugjuk át a Routerre Indítsuk el a PC-n a Router konfigurálásához a programot Continue with configuration dialog? [yes/no]: no Press RETURN to get started! ENTER Router>enable //Privilegizált üzemmódba váltás Router#erase startup-config //törlöm a konfigurációt, így alapkonfigurációval indul el Erasing the nvram filesystem will remove all configuration files! Continue? [confirm] ENTER Erase of nvram: complete //sikeresen töröltük a startup-config tartalmát Router#reload //inditsuk újra a switchet System configuration has been modified. Save? [yes/no]: no //running-config mentése Proceed with reload? [confirm] ENTER Press RETURN to get started! ENTER Router>enable //Privilegizált üzemmódba váltás Router#copy running-config startup-config //elmentem a futó konfigot az nvram-ba [OK] //sikeresen mentettük, így már nem üres az nvram Router# Router interfészeinek alap konfigurálása: Router#configure terminal Router(config)#interface fastethernet0/0 Router(config-if)#no shutdown Router(config-if)#exit Router(config)#interface fastethernet0/1 Router(config-if)#no shutdown Router(config-if)#ip address dhcp Router(config-if)#exit

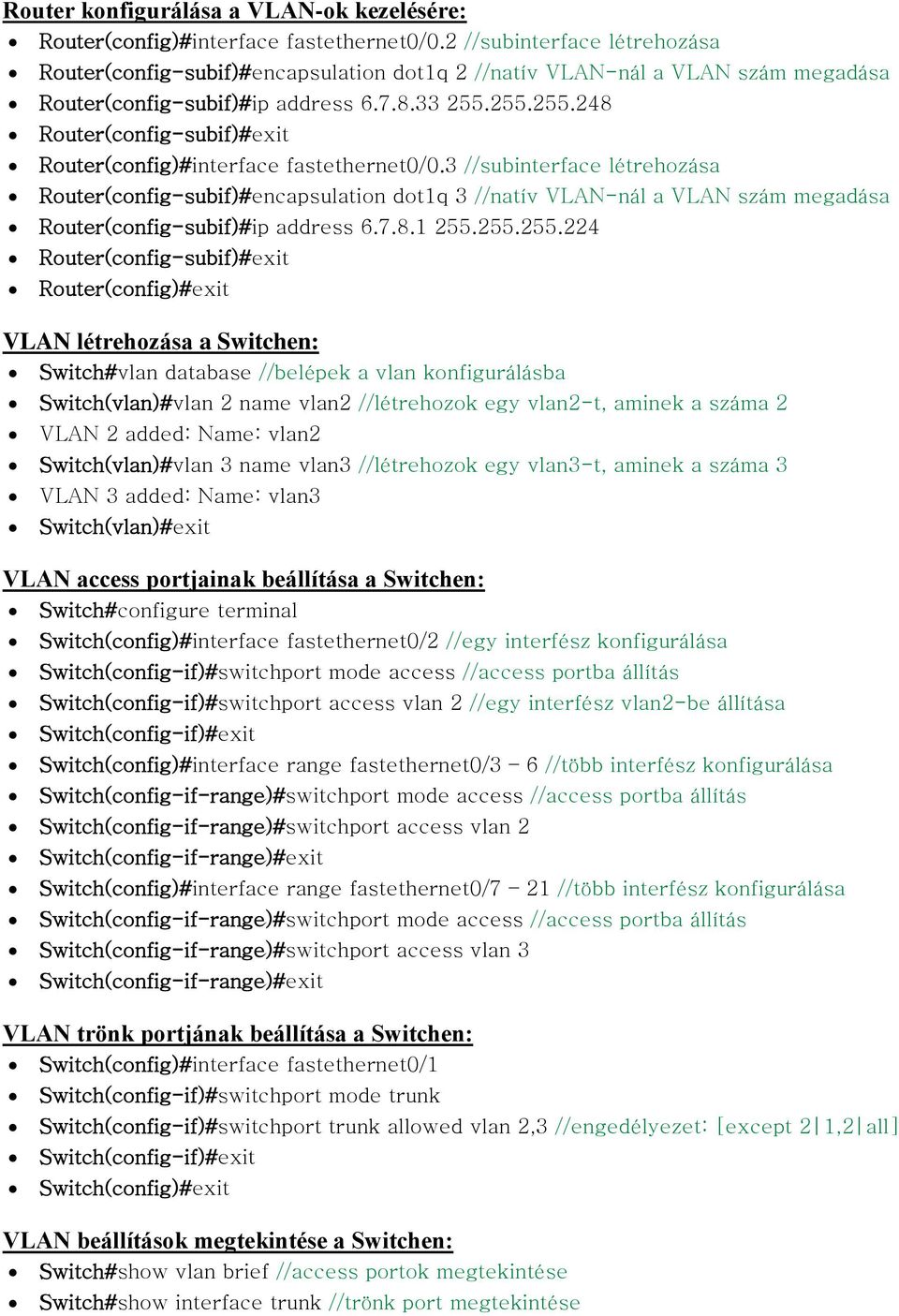

12 Router konfigurálása a VLAN-ok kezelésére: Router(config)#interface fastethernet0/0.2 //subinterface létrehozása Router(config-subif)#encapsulation dot1q 2 //natív VLAN-nál a VLAN szám megadása Router(config-subif)#ip address Router(config-subif)#exit Router(config)#interface fastethernet0/0.3 //subinterface létrehozása Router(config-subif)#encapsulation dot1q 3 //natív VLAN-nál a VLAN szám megadása Router(config-subif)#ip address Router(config-subif)#exit Router(config)#exit VLAN létrehozása a Switchen: Switch#vlan database //belépek a vlan konfigurálásba Switch(vlan)#vlan 2 name vlan2 //létrehozok egy vlan2-t, aminek a száma 2 VLAN 2 added: Name: vlan2 Switch(vlan)#vlan 3 name vlan3 //létrehozok egy vlan3-t, aminek a száma 3 VLAN 3 added: Name: vlan3 Switch(vlan)#exit VLAN access portjainak beállítása a Switchen: Switch#configure terminal Switch(config)#interface fastethernet0/2 //egy interfész konfigurálása Switch(config-if)#switchport mode access //access portba állítás Switch(config-if)#switchport access vlan 2 //egy interfész vlan2-be állítása Switch(config-if)#exit Switch(config)#interface range fastethernet0/3 6 //több interfész konfigurálása Switch(config-if-range)#switchport mode access //access portba állítás Switch(config-if-range)#switchport access vlan 2 Switch(config-if-range)#exit Switch(config)#interface range fastethernet0/7 21 //több interfész konfigurálása Switch(config-if-range)#switchport mode access //access portba állítás Switch(config-if-range)#switchport access vlan 3 Switch(config-if-range)#exit VLAN trönk portjának beállítása a Switchen: Switch(config)#interface fastethernet0/1 Switch(config-if)#switchport mode trunk Switch(config-if)#switchport trunk allowed vlan 2,3 //engedélyezet: [except 2 1,2 all] Switch(config-if)#exit Switch(config)#exit VLAN beállítások megtekintése a Switchen: Switch#show vlan brief //access portok megtekintése Switch#show interface trunk //trönk port megtekintése
13 Switch és Router konfigurációjának mentése: Switch#copy running-config startup-config [OK] Switch# Router#copy running-config startup-config [OK] Router# DHCP szerver beállítása a Routeren: Router#configure terminal //globális konfigurációs módba váltás Router(config)#ip dhcp excluded-address //VLAN2 router fix címét letiltom Router(config)#ip dhcp excluded-address //VLAN1 router fix címét letiltom Router(config)#ip dhcp pool lan3 Router(dhcp-config)#network // II. VLAN Router(dhcp-config)#default-router //ez a Router címe Router(dhcp-config)#dns-server //Ez egy Google DNS szerver címe Router(dhcp-config)#exit Router(config)#ip dhcp pool lan2 Router(dhcp-config)#network // I. VLAN Router(dhcp-config)#default-router //ez a Router címe Router(dhcp-config)#dns-server //Ez egy Google DNS szerver címe Router(dhcp-config)#exit NAT beállítása a Routeren: Router(config)#interface fastethernet0/1 Router(config-if)#ip nat outside //beállítom, hogy ez a publikus port Router(config-if)#exit Router(config)#interface fastethernet0/0 Router(config-if)#ip nat inside //beállítom, hogy ez a LAN port Router(config-if)#exit Router(config)#access-list 1 permit //ACL létrehozása Router(config)#ip nat inside source list 1 interface fastethernet0/1 overload //NATolás Router(config)#exit Router konfigurációjának mentése: Router#copy running-config startup-config [OK] Router#

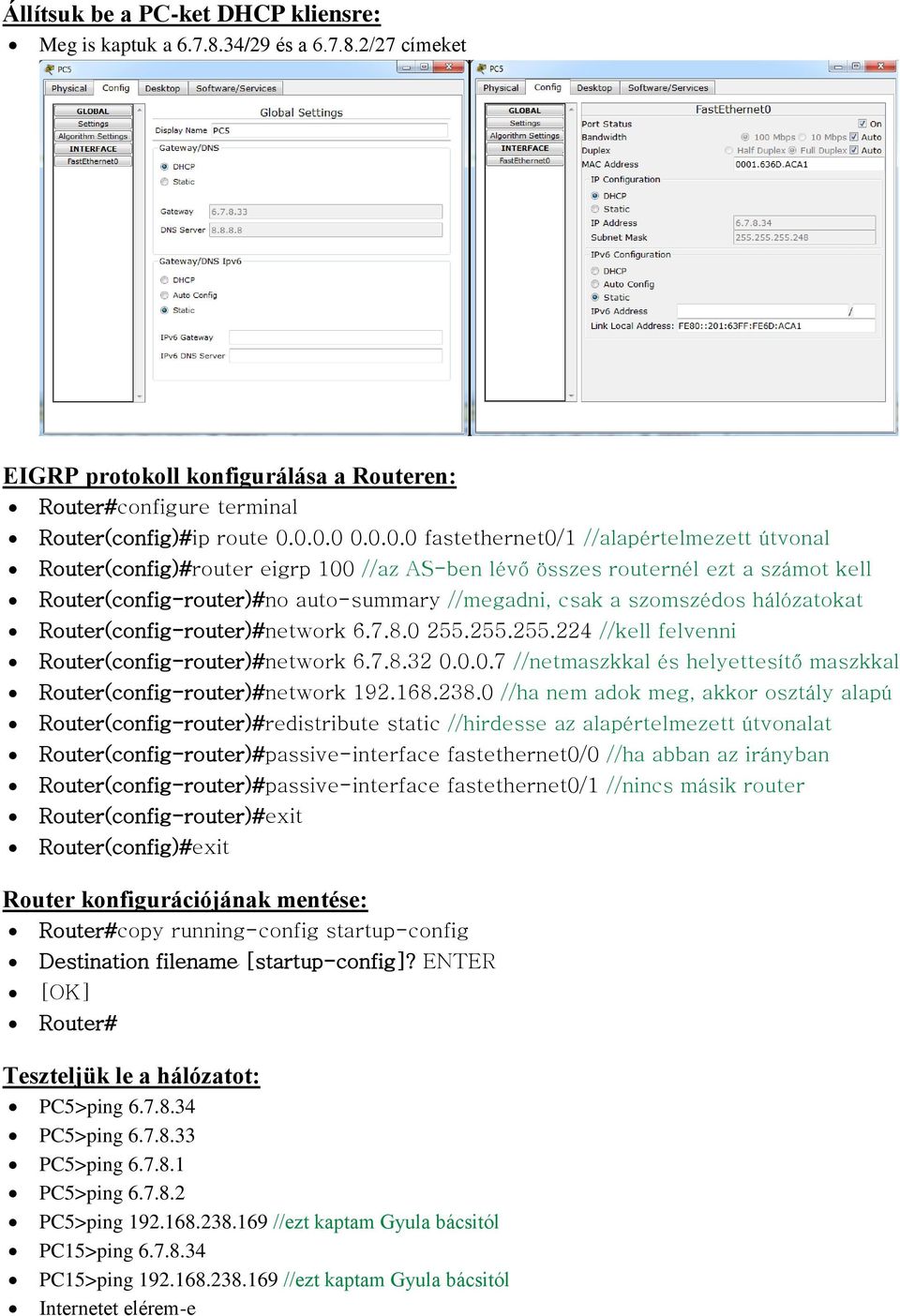

14 Állítsuk be a PC-ket DHCP kliensre: Meg is kaptuk a /29 és a /27 címeket EIGRP protokoll konfigurálása a Routeren: Router#configure terminal Router(config)#ip route fastethernet0/1 //alapértelmezett útvonal Router(config)#router eigrp 100 //az AS-ben lévő összes routernél ezt a számot kell Router(config-router)#no auto-summary //megadni, csak a szomszédos hálózatokat Router(config-router)#network //kell felvenni Router(config-router)#network //netmaszkkal és helyettesítő maszkkal Router(config-router)#network //ha nem adok meg, akkor osztály alapú Router(config-router)#redistribute static //hirdesse az alapértelmezett útvonalat Router(config-router)#passive-interface fastethernet0/0 //ha abban az irányban Router(config-router)#passive-interface fastethernet0/1 //nincs másik router Router(config-router)#exit Router(config)#exit Router konfigurációjának mentése: Router#copy running-config startup-config [OK] Router# Teszteljük le a hálózatot: PC5>ping PC5>ping PC5>ping PC5>ping PC5>ping //ezt kaptam Gyula bácsitól PC15>ping PC15>ping //ezt kaptam Gyula bácsitól Internetet elérem-e

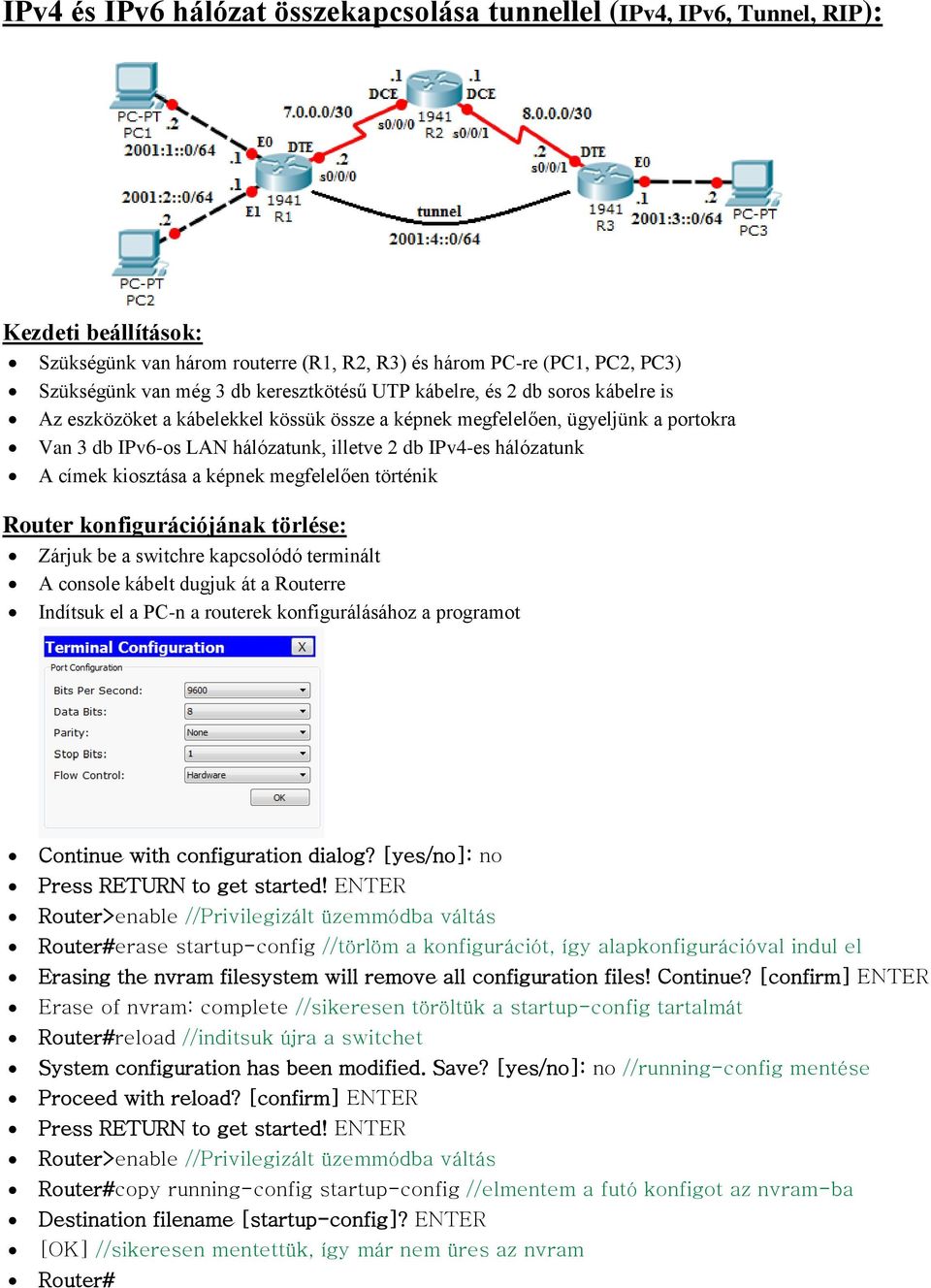

15 IPv4 és IPv6 hálózat összekapcsolása tunnellel (IPv4, IPv6, Tunnel, RIP): Kezdeti beállítások: Szükségünk van három routerre (R1, R2, R3) és három PC-re (PC1, PC2, PC3) Szükségünk van még 3 db keresztkötésű UTP kábelre, és 2 db soros kábelre is Az eszközöket a kábelekkel kössük össze a képnek megfelelően, ügyeljünk a portokra Van 3 db IPv6-os LAN hálózatunk, illetve 2 db IPv4-es hálózatunk A címek kiosztása a képnek megfelelően történik Router konfigurációjának törlése: Zárjuk be a switchre kapcsolódó terminált A console kábelt dugjuk át a Routerre Indítsuk el a PC-n a routerek konfigurálásához a programot Continue with configuration dialog? [yes/no]: no Press RETURN to get started! ENTER Router>enable //Privilegizált üzemmódba váltás Router#erase startup-config //törlöm a konfigurációt, így alapkonfigurációval indul el Erasing the nvram filesystem will remove all configuration files! Continue? [confirm] ENTER Erase of nvram: complete //sikeresen töröltük a startup-config tartalmát Router#reload //inditsuk újra a switchet System configuration has been modified. Save? [yes/no]: no //running-config mentése Proceed with reload? [confirm] ENTER Press RETURN to get started! ENTER Router>enable //Privilegizált üzemmódba váltás Router#copy running-config startup-config //elmentem a futó konfigot az nvram-ba [OK] //sikeresen mentettük, így már nem üres az nvram Router#
16 R2 interfészeinek konfigurálása: Router#configure terminal Router(config)#hostname R2 R2(config)#interface serial0/0/0 R2(config-if)#no shutdown R2(config-if)#ip address R2(config-if)#clock rate R2(config-if)#exit R2(config)#interface serial0/0/1 R2(config-if)#no shutdown R2(config-if)#ip address R2(config-if)#clock rate R2(config-if)#exit RIP protokoll konfigurálása az R2-n: R2(config)#router rip R2(config-router)#version 2 R2(config-router)#no auto-summary R2(config-router)#network R2(config-router)#network R2(config-router)#exit R1 interfészeinek konfigurálása: Router#configure terminal Router(config)#hostname R1 R1(config)#ipv6 unicast-routing //felkészítem a routert az IPv6-os routolásra R1(config)#interface serial0/0/0 R1(config-if)#no shutdown R1(config-if)#ipv6 enable R1(config-if)#ip address R1(config-if)#exit R1(config)#interface gigabitethernet0/0 R1(config-if)#no shutdown R1(config-if)#ipv6 enable R1(config-if)#ipv6 address 2001:1::1/64 R1(config-if)#ipv6 rip test1 enable R1(config-if)#exit R1(config)#interface gigabitethernet0/1 R1(config-if)#no shutdown R1(config-if)#ipv6 enable R1(config-if)#ipv6 address 2001:2::1/64 R1(config-if)#ipv6 rip test1 enable R1(config-if)#exit
17 RIP protokoll konfigurálása az R1-en: R1(config)#router rip R1(config-router)#version 2 R1(config-router)#no auto-summary R1(config-router)#network R1(config-router)#exit R3 interfészeinek konfigurálása: Router#configure terminal Router(config)#hostname R3 R3(config)#ipv6 unicast-routing //felkészítem a routert az IPv6-os routolásra R3(config)#interface serial0/0/1 R3(config-if)#no shutdown R3(config-if)#ipv6 enable R3(config-if)#ip address R3(config-if)#exit R3(config)#interface gigabitethernet0/0 R3(config-if)#no shutdown R3(config-if)#ipv6 enable R3(config-if)#ipv6 address 2001:3::1/64 R3(config-if)#ipv6 rip test1 enable R3(config-if)#exit RIP protokoll konfigurálása az R3-n: R3(config)#router rip R3(config-router)#version 2 R3(config-router)#no auto-summary R3(config-router)#network R3(config-router)#exit IPv6-os címek beállítása a számítógépeken:
18 IPv6 Tunnel konfigurálása az R1 és R3 routereken: R1(config)#interface tunnel 0 R1(config-if)#ipv6 enable R1(config-if)#ipv6 address 2001:4::1/64 R1(config-if)#tunnel source serial0/0/0 R1(config-if)#tunnel destination R1(config-if)#tunnel mode ipv6ip R1(config-if)#ipv6 rip test1 enable R1(config-if)#exit R1(config)#exit R3(config)#interface tunnel 0 R3(config-if)#ipv6 enable R3(config-if)#ipv6 address 2001:4::2/64 R3(config-if)#tunnel source serial0/0/1 R3(config-if)#tunnel destination R3(config-if)#tunnel mode ipv6ip R3(config-if)#ipv6 rip test1 enable R3(config-if)#exit R3(config)#exit Mentsük el a konfigurációkat a routereken: R1#copy running-config startup-config [OK] R1# R2(config)#exit R2#copy running-config startup-config [OK] R2# R3#copy running-config startup-config [OK] R3# Teszteljük le a hálózatot: PC1>ping 2001:1::2 PC1>ping 2001:1::1 PC1>ping 2001:2::1 PC1>ping 2001:2::2 PC1>ping 2001:3::2 PC1>ping 2001:4::2 PC3>ping 2001:1::2 PC3>ping 2001:4::1
