1 fischer Injektáló rendszer FIS EM Ideális beton csatlakozásokhoz ETA-10/0012 ETAG ETA-09/0089 ETAG Option 1 for cracked concrete Post-installed rebar connection (TR2

2 fischer injektáló rendszer FIS EM: Erőteljes betonacél csatlakozások. Előnyök Ideális utólagos betonacél csatlakozásokhoz és felújításokhoz Injektáló ragasztó FIS EM 390 S Különösen nagy furatmélységek és átmérők lehteségesek Engedélyezett gyémánt-fúrt és vízzel telt furatokhoz is. Szeizmikus vizsgálatokkal tesztelt Rebar FRA Menetes rúd FIS A / RG M Betonacél Belsőmenets csap RG MI Betoncsatlakozó FCC Rebar csatlakozások Szerkezet megerősítések Vízzel teli furatok Gyémántfúrt furatok Különös terhelések Beton megerősítések

3 Megoldás! A FIS EM egy speciális epoxi ragasztó minden típusú utólagos betonacél csatlakozáshoz, ezáltal kielégít minden olyan extrém igényt ami egy injektáló rendszertől elvárható. Speciálisan utólagos betonacél csatlakozáshoz Hosszított feldolgozási idejével és rendkívül kis zsugorodásával a FIS EM tökéletesen alkalmazható mély ( 2,0 m) és nagy átmérőjű (Ø 55 mm) furatoknál és ezzel megfelel az utólagos betonacél szerelés követelményeinek. Elegendő a minimális furattisztítás, kefe nem szükséges ezáltal a csökkenthető a költséges szerelési idő. Engedélyezett Ø 8 mm - Ø 40mm-es betonacél csatlakozásokhoz illetve FRA betonacélokhoz.. Speciálisan alkalmazható extrém követelmények esetén A FIS EM epoxi ragasztó engedélyezett még szélsőséges körülmények között is, mint például vízzel teli vagy gyémántfúrt furatok esetén is. Szeizmikus vizsgálatokkal tesztelt. Alkalmazható hagyományos rögzítések esetén is egyaránt repedéses és repedésmentes betonban. A rendkívül nagy teljesítményű ragasztóanyag, a kiegészítők széles választéka és az egyszerű szerelhetőség egyaránt biztosítja a széles körű és költséghatékony alkalmazást mind repedéses és repedésmentes betonban. Rebar FRA Menetesszár FIS A / RG M Tökéletes kombinációja a korrózióálló acélból készült metrikus szárnak és a betonacélnak M12 - M24 méretekben. Lehetővé teszi a terhelések átvitelét a betonba már előzőleg behelyezett betonacélokra. Speciálisan szerkezet megerősítésekhez Az FCC betonacél csatlakozás engedélyezett újjáépítésekhez vagy a már meglévő betonszerkezetek és betonelemek teherbírásának növelésére. Menetesszárak cinkkel galvanizált vagy korrózióálló A4 acél- ból M8 M30 méretekben az alkalmazások széles körét nyújtják A változtatható mm közötti alkalmazási mélység biztosítja az összhangot a nagy terhelési követelményekhez. A megfelelő tervezésnek és nagy teljesítménynek köszön- hetően csökken a költséges fúrási munka illetve szerelési idő. Belsőmenetes csap RG MI Betoncsatlakozó FCC Karimás FCC-H Ø 10 - Ø 28mm méretben vagy FCC-A M10 - M30 méretben. Betonfedés csatlakoztatásához a már meglévő beton szerkezetekhez. Belsőmenetes csap, cinkkel galvanizált acél illetve korrózióálló A4 acélból M8 M20 méretekben. A metrikus belsőmenetnek köszönhetően hagyományos metrikus csavarok illetve menetsszárak alkalmazhatóak. Oldható rögzítésekhez is használható. Szerelés (FIS EM kalapácsfúrt furatban) Szerelés (FIS EM gyémántfúrt furatban furatban) ETA-10/0012 ETAG ETA-09/0089 ETAG Option 1 for cracked concrete Post-installed rebar connection (TR2

4 fischer injektáló rendszer FIS EM: Teljes választék Feldolgozási és kikeményedési idők Rendszer hőmérséklete [ C] +5 -tól +10 -ig > tól +20 -ig > tól ig > tól ig Maximális feldolgozási idő [perc] Minimum feldolgozási idő 1) [óra] ) Nedves betonnál és vízzel teli furatoknál, a kikeményedési idő a duplájára nőhet. FIS keverőszár Red Injektáló ragasztó FIS EM FIS EM 390 S FIS EM 585 S FIS EM 1500 S Ultra keverőszár Cikkszám Engedély Nyelv Tartalom DIBt ETA ICC FIS EM 390 S D, GB, F, NL, E, P 1 flakon 390 ml + 2 x keverőszár 6 FIS EM 390 S GB, CZ, PL, GR, PRC, ROK 1 flakon 390 ml + 2 x keverőszár 6 FIS EM 390 S LT, LV, EE, UA, RUS, KZ 1 cartridge 390 ml + 2 x keverőszár 6 FIS EM 585 S D, GB, F, NL, E, P 1 flakon 585 ml + 2 x keverőszár 6 FIS EM 585 S GB, PRC, RU, ROK, CZ, PL 1 flakon 585 ml + 2 x keverőszár 6 FIS EM 1500 S D, F, I, GB, E, P, NL, CZ, RC, ROK 1 flakon 1500 ml + 2 x keverőszár 4 FIS keverőszár x keverőszár (FIS EM 390 S) 10 Ultra keverőszár x keverőszár (FIS EM 585 S, FIS EM 1500 S) 10 FIS DM S Kinyomópisztolyok FIS AP FIS DC S FIS AM FIS DM S-L FIS DP S-L Cikkszám Leírás FIS DM S Manuális kinyomópisztoly (FIS EM 390 S) 1 FIS AP Pneumatikus kinyomópisztoly (FIS EM 390 S) 1 FIS DC S Akkus kinyomópisztoly (FIS EM 390 S) 1 Akku csomag (LI-ION) Akku 10.8 Volt V / LI-ION FIS DC S 1 (csere akku) 1 FIS AM Manuális kinyomópisztoly (FIS EM 390 S) 1 FIS DM S-L Manuális kinyomópisztoly (FIS EM 585 S) 1 FIS DP S-L Pneumatikus kinyomópisztolyr (FIS EM 585 S) 1 FIS DP S-XL Pneumatikus kinyomópisztoly (FIS EM 1500 S) 1 FIS S-XL Sűrített levegős furatkifújó ABP központosító ék Sűrített levegős furatkifújó, furatkifújó és központosító ék Cikkszám Leírás Sűrített levegős furatkifújó ABP Központosító ék

5 fischer injktáló rendszer FIS EM: Teljes választék FIS A menetesszár FIS EM-hez Cinkkel galvanizált Cinkkel galvanizált Korrózióálló A4-70 Fúróátmérő Tényleges rögzítési mélység Hasznos hossz h ef, min -nél Tőltési mennyiség FIS EM h ef, min [skálabeosztás] rögzítési mélység Hasznos hossz. h ef, max -nál Töltési mennyiség FIS EM 5.8 Cikkszám 8.8 Cikkszám Cikkszám d o h ef, min t fix,hef min h ef, max t fix,hef max h ef, max [skálabeosztás] FIS A M 8 x FIS A M 8 x FIS A M 8 x FIS A M 8 x FIS A M 8 x FIS A M 10 x FIS A M 10 x FIS A M 10 x FIS A M 10 x FIS A M 10 x FIS A M 10 x FIS A M 10 x 1000* FIS A M 12 x FIS A M 12 x FIS A M 12 x FIS A M 12 x FIS A M 12 x FIS A M 12 x FIS A M 12 x FIS A M 12 x 1000* FIS A M 16 x FIS A M 16 x FIS A M 16 x FIS A M 16 x FIS A M 16 x FIS A M 16 x 1000* FIS A M 20 x FIS A M 20 x FIS A M 20 x 1000* FIS A M 24 x FIS A M 24 x FIS A M 30 x FIS A M 30 x * anya és alátét nélkül FIS A növelt korrózióállóságú acél rendelésre. Egyéb méretek rendelésre. Anya és alátét Cinkkel galvanizált Korrózióálló Kulcsméret Alátét (külső-ø x vastagság) Alkalmas 8 Cikkszám A4-70 Cikkszám SW Anya és alátét M x 1.6 FIS A M8 x Anya és alátét M x 2.0 FIS A M10 x Anya és alátét M x 2.5 FIS A M12 x Anya és alátét M x 3.0 FIS A M16 x Anya és alátét M x 3.0 FIS A M20 x

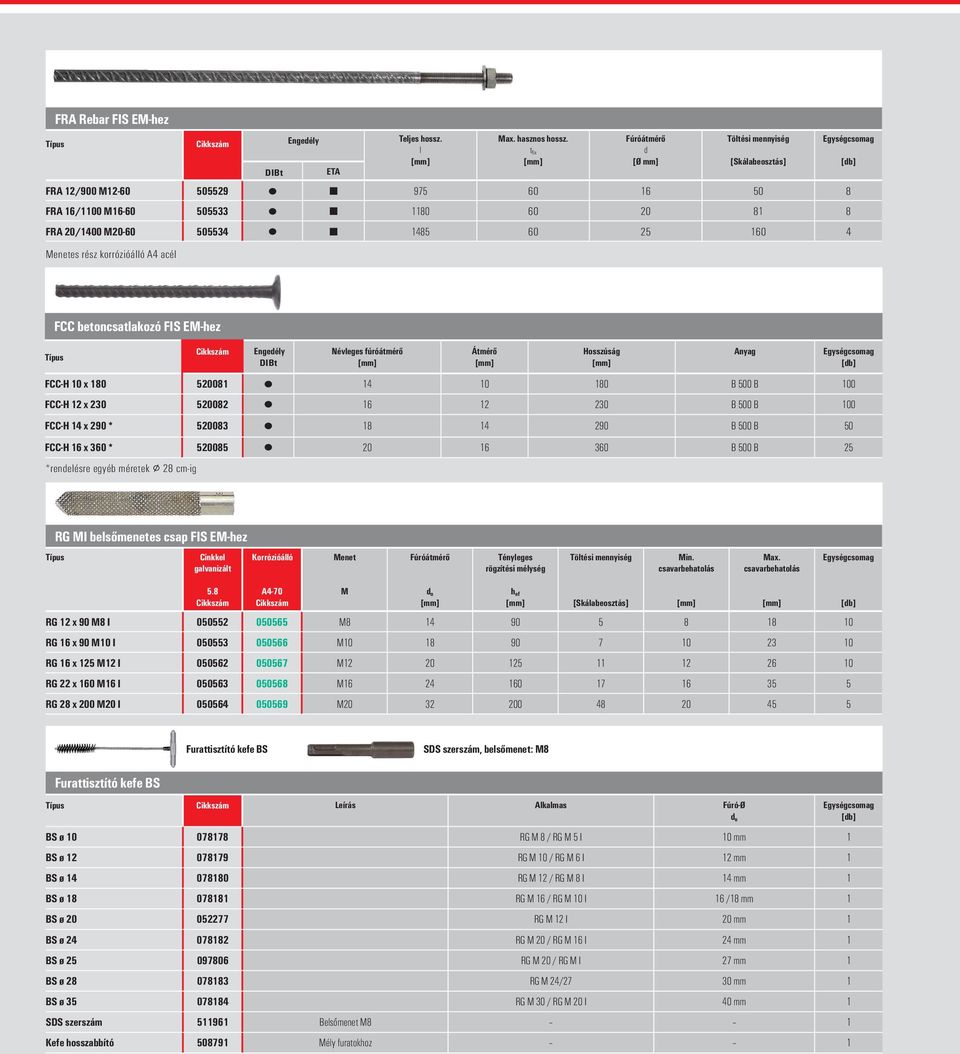

6 FRA Rebar FIS EM-hez Cikkszám Engedély Teljes hossz. l DIBt ETA hasznos hossz. t fix Fúróátmérő d [Ø mm] Töltési mennyiség [Skálabeosztás] FRA 12/900 M FRA 16/1100 M FRA 20/1400 M Menetes rész korrózióálló A4 acél FCC betoncsatlakozó FIS EM-hez Cikkszám Engedély DIBt Névleges fúróátmérő FCC-H 10 x B 500 B 100 FCC-H 12 x B 500 B 100 FCC-H 14 x 290 * B 500 B 50 FCC-H 16 x 360 * B 500 B 25 *rendelésre egyéb méretek 28 cm-ig Átmérő Hosszúság Anyag RG MI belsőmenetes csap FIS EM-hez Cinkkel galvanizált Korrózióálló Menet Fúróátmérő Tényleges rögzítési mélység Töltési mennyiség csavarbehatolás csavarbehatolás 5.8 A4-70 M d o h ef Cikkszám Cikkszám [Skálabeosztás] RG 12 x 90 M8 I M RG 16 x 90 M10 I M RG 16 x 125 M12 I M RG 22 x 160 M16 I M RG 28 x 200 M20 I M Furattisztító kefe BS SDS szerszám, belsőmenet: M8 Furattisztító kefe BS Cikkszám Leírás Alkalmas Fúró-Ø d o BS ø RG M 8 / RG M 5 I 10 mm 1 BS ø RG M 10 / RG M 6 I 12 mm 1 BS ø RG M 12 / RG M 8 I 14 mm 1 BS ø RG M 16 / RG M 10 I 16 /18 mm 1 BS ø RG M 12 I 20 mm 1 BS ø RG M 20 / RG M 16 I 24 mm 1 BS ø RG M 20 / RG M I 27 mm 1 BS ø RG M 24/27 30 mm 1 BS ø RG M 30 / RG M 20 I 40 mm 1 SDS szerszám Belsőmenet M8 1 Kefe hosszabbító Mély furatokhoz 1

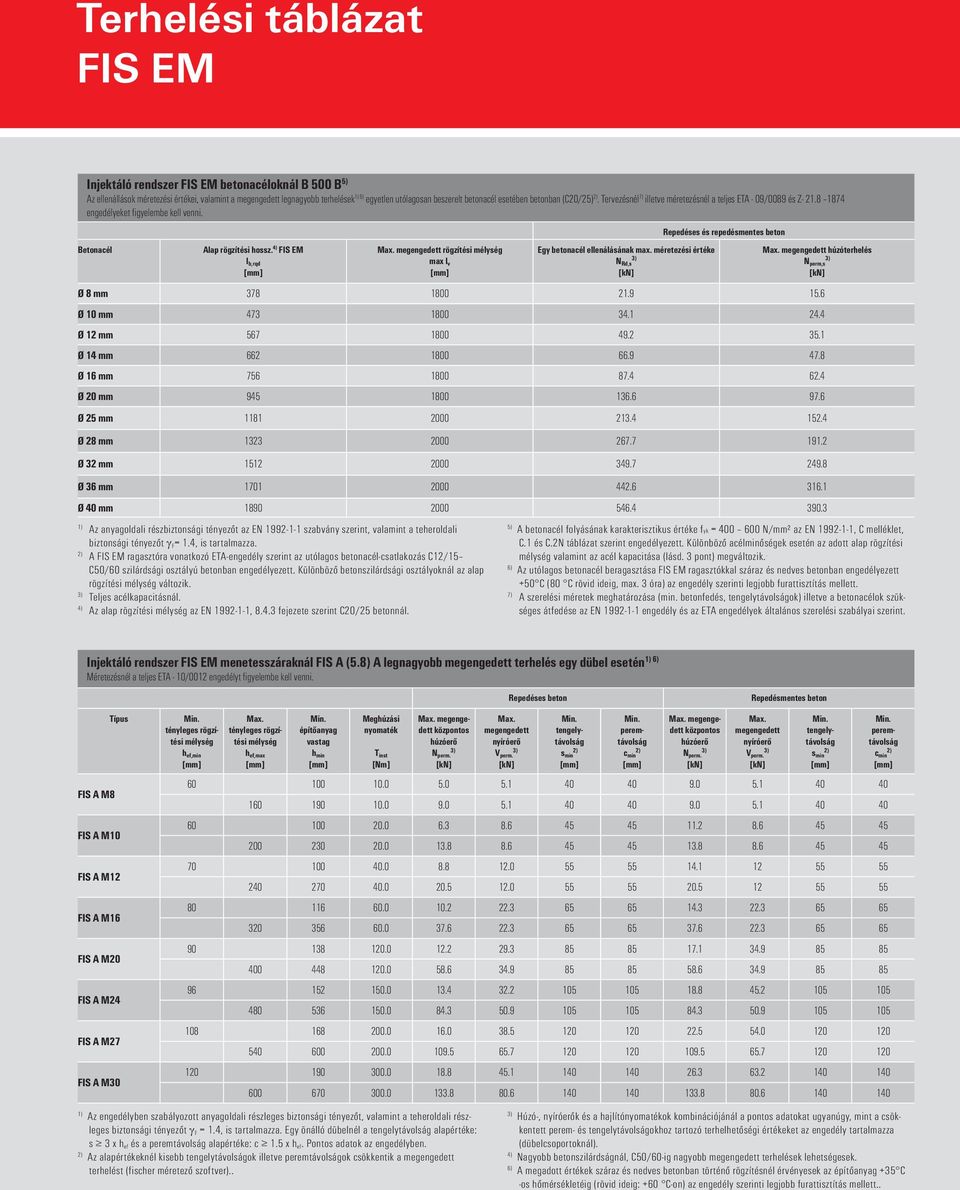

7 Terhelési táblázat FIS EM Injektáló rendszer FIS EM betonacéloknál B 500 B 5) Az ellenállások méretezési értékei, valamint a megengedett legnagyobb terhelések 1) 6) egyetlen utólagosan beszerelt betonacél esetében betonban (C20/25). Tervezésnél 7) illetve méretezésnél a teljes ETA - 09/0089 és Z engedélyeket figyelembe kell venni. Betonacél Alap rögzítési hossz. 4) FIS EM l b,rqd megengedett rögzítési mélység max l v Egy betonacél ellenálásának max. méretezési értéke N Rd,s Repedéses és repedésmentes beton megengedett húzóterhelés N perm,s Ø 8 mm Ø 10 mm Ø 12 mm Ø 14 mm Ø 16 mm Ø 20 mm Ø 25 mm Ø 28 mm Ø 32 mm Ø 36 mm Ø 40 mm ) Az anyagoldali részbiztonsági tényezőt az EN szabvány szerint, valamint a teheroldali biztonsági tényezőt γ F = 1.4, is tartalmazza. A FIS EM ragasztóra vonatkozó ETA-engedély szerint az utólagos betonacél-csatlakozás C12/15 C50/60 szilárdsági osztályú betonban engedélyezett. Különböző betonszilárdsági osztályoknál az alap rögzítési mélység változik. Teljes acélkapacitásnál. 4) Az alap rögzítési mélység az EN , fejezete szerint C20/25 betonnál. 5) A betonacél folyásának karakterisztikus értéke fyk = N/mm² az EN , C melléklet, C.1 és C.2N táblázat szerint engedélyezett. Különböző acélminőségek esetén az adott alap rögzítési mélység valamint az acél kapacitása (lásd. 3 pont) megváltozik.. 6) Az utólagos betonacél beragasztása FIS EM ragasztókkal száraz és nedves betonban engedélyezett +50 C (80 C rövid ideig, max. 3 óra) az engedély szerinti legjobb furattisztítás mellett. 7) A szerelési méretek meghatározása (min. betonfedés, tengelytávolságok) illetve a betonacélok szükséges átfedése az EN engedély és az ETA engedélyek általános szerelési szabályai szerint. 1) 6) Injektáló rendszer FIS EM menetesszáraknál FIS A (5.8) A legnagyobb megengedett terhelés egy dübel esetén Méretezésnél a teljes ETA - 10/0012 engedélyt figyelembe kell venni. Repedéses beton Repedésmentes beton FIS A M8 FIS A M10 FIS A M12 FIS A M16 FIS A M20 FIS A M24 FIS A M27 FIS A M30 tényleges rögzítési mélység h ef,min tényleges rögzítési mélység h ef,max építőanyag vastag h min Meghúzási nyomaték T inst [Nm] megengedett központos húzóerő N perm. megengedett nyíróerő V perm. tengelytávolság s min peremtávolság c min megengedett központos húzóerő N perm. megengedett nyíróerő V perm. tengelytávolság s min peremtávolság c min 1) Az engedélyben szabályozott anyagoldali részleges biztonsági tényezőt, valamint a teheroldali részleges biztonsági tényezőt γ F = 1.4, is tartalmazza. Egy önálló dübelnél a tengelytávolság alapértéke: s 3 x h ef és a peremtávolság alapértéke: c 1.5 x h ef. Pontos adatok az engedélyben. Az alapértékeknél kisebb tengelytávolságok illetve peremtávolságok csökkentik a megengedett terhelést (fischer méretező szoftver).. Húzó-, nyíróerők és a hajlítónyomatékok kombinációjánál a pontos adatokat ugyanúgy, mint a csökkentett perem- és tengelytávolságokhoz tartozó terhelhetőségi értékeket az engedély tartalmazza (dübelcsoportoknál). 4) Nagyobb betonszilárdságnál, C50/60-ig nagyobb megengedett terhelések lehetségesek. 6) A megadott értékek száraz és nedves betonban történő rögzítésnél érvényesek az építőanyag +35 C -os hőmérsékletéig (rövid ideig: +60 C-on) az engedély szerinti legjobb furattisztítás mellett..

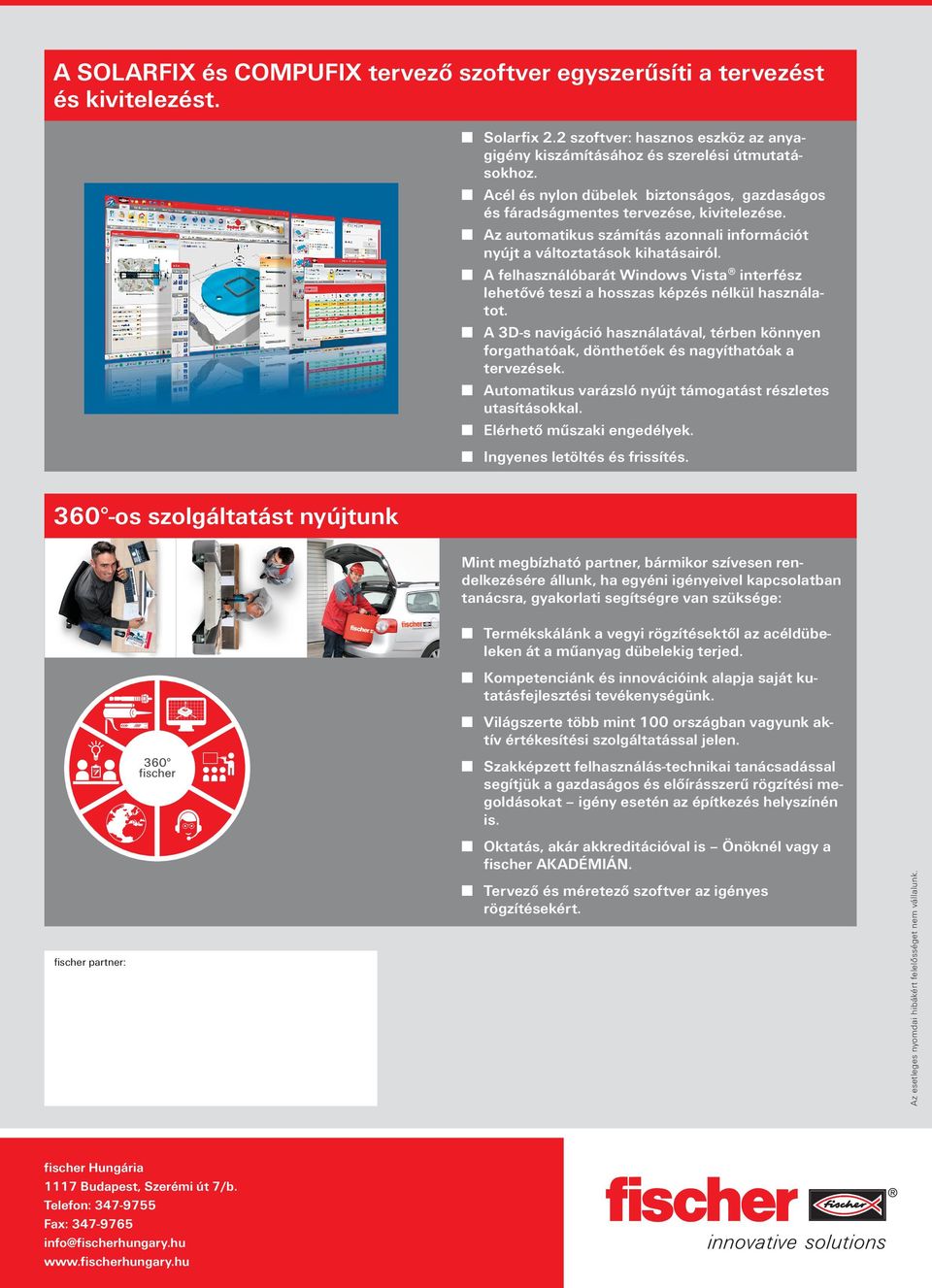

8 A SOLARFIX és COMPUFIX tervező szoftver egyszerűsíti a tervezést és kivitelezést. Solarfix 2.2 szoftver: hasznos eszköz az anyagigény kiszámításához és szerelési útmutatásokhoz. Acél és nylon dübelek biztonságos, gazdaságos és fáradságmentes tervezése, kivitelezése. Az automatikus számítás azonnali információt nyújt a változtatások kihatásairól. A felhasználóbarát Windows Vista interfész lehetővé teszi a hosszas képzés nélkül használatot. A 3D-s navigáció használatával, térben könnyen forgathatóak, dönthetőek és nagyíthatóak a tervezések. Automatikus varázsló nyújt támogatást részletes utasításokkal. Elérhető műszaki engedélyek. Ingyenes letöltés és frissítés os szolgáltatást nyújtunk Mint megbízható partner, bármikor szívesen rendelkezésére állunk, ha egyéni igényeivel kapcsolatban tanácsra, gyakorlati segítségre van szüksége: fischer partner: Termékskálánk a vegyi rögzítésektől az acéldübeleken át a műanyag dübelekig terjed. Kompetenciánk és innovációink alapja saját kutatásfejlesztési tevékenységünk. Világszerte több mint 100 országban vagyunk aktív értékesítési szolgáltatással jelen. Szakképzett felhasználás-technikai tanácsadással segítjük a gazdaságos és előírásszerű rögzítési megoldásokat igény esetén az építkezés helyszínén is. Oktatás, akár akkreditációval is Önöknél vagy a fischer AKADÉMIÁN. Tervező és méretező szoftver az igényes rögzítésekért. Az esetleges nyomdai hibákért felelősséget nem vállalunk. fischer Hungária 1117 Budapest, Szerémi út 7/b. Telefon: Fax: info@fischerhungary.hu
