1 fischer Solar-fix Szerelési rendszer napelemekhez

2 fischer Solar-fix Szerelési rendszer napelemekhez 4. oldal Fix és állítható tető horgok Rugalmas rendszer a leggyakrabban alkalmazott ferdetetőkhöz Gyors és biztonságos szerelhetőség 6. oldal Integrált megoldások ferdetetőkhöz A tető megőrzi az eredeti funkcióját Profil tömítésekkel előszerelt Solar-Int BD 8. oldal Előszerelt háromszög konzolok Gyors és könnyű szerelhetőség Szél- és hóterhelésnek ellenáll 2

3 10. oldal Alkalmas hullámlemezekhez és szendvicspanelekhez Csökkentett szerkezet súly A profilok a hullámlemezekhez és szendvicspanelekhez csatlakoznak Mindössze három termék 12. oldal Egyedi megoldásokhoz Sokoldalú rendszer számos alkalmazáshoz Kompatibilis a SaMontec rendszerrel 14. oldal 3

4 Megoldások ferde tetőkhöz Előnyök A leggyakrabban alkalmazott ferde tetőkhöz rugalmasan alkalmazható rendszer, magában foglalja a GT, GTR és GTP rozsdamentes acél horgokat. Ezáltal lehetővé teszi az egyszerű és gyors panel felszerelést a tetőn. 1: Szerelje fel a horgokat 2: Helyezze be a csavarokat a Solar-Fisch Profilba 3: Tegye fel a Solar-Fisch Profilt a horgokra Horog - profil - leszorító 6 kwp ferdetetőn 10 kwp ferdetetőn 4

5 HORGOK GT 130 A2 GT 150 A2 GTP A2 GTPR A2 GTR A2 GTT A2 GC A2 Horogvastagság (mm) GT 130 A Cserép horog GT A2 5 GT 130/8 A Cserép horog GT A2 8 GT 150 A Cserép horog GT A2 5 GT 150/8 A Cserép horog GT A2 8 GTP A Horog lapos cseréphez GTP A2 5 GTPR A Állítható cserép horog GTPR A2 5 GT R A Állítható cserép horog GTR A2 5 GTT A Állítható cserép horog GTT A2 5 GC A Állítható horog mediterrán cseréphez GC A2 5 PROFILOK Solar-Light Solar-Fish CPN AL Súly (kg/m) Solar-light 3,15 m Alumínium profil 0,72 Solar-fish 3,15 m Alumínium profil 0,92 Solar-fish 3,35 m Alumínium profil 0,92 Solar-fish 4,20 m Alumínium profil 0,92 CPN AL Csatlakozó Solar Light/Fish/Mid profilokhoz - PMU PMCU PMGC PMGF LESZORÍTÓK Panelvastagság (mm) PMU Univerzális leszorító mm PMCU Univerzális közbenső leszorító mm PMG C Végleszorító üveg és keret nélküli panelekhez 7-9 PMG F Közbenső leszorító üveg és keret nélküli panelekhez 7-9 RHS Facsavar SPL AL AK SP TARTOZÉKOK MW SP DAE FV PS 5

6 Solar-Int: Integrált megoldások ferdetetőkhöz Előnyök Igényes kialakítás, tetőbe rejtett megoldás A tető megőrzi az eredeti funkcióját Előszerelt profil tömítés Vízelvezetés a profil középső csatornájában Alumínium profilok 1: A vertikális profil elhelyezése és rögzítése 2: A panelek és a horizontális modul felhelyezése 3: A csatlakozások meghúzása MC profil részletek Kapcsolat a tető lemezeléséhez 4 kwp háztetőn 6

7 Solar-int BD VERTIKÁLIS PROFIL SOLAR-INT -HEZ Termék Cikkszám Leírás Solar-int BD Közbenső és vég alumínium profil Solar-Int MC Solar-Int MF HORIZONTÁLIS PROFIL SOLAR-INT -HEZ Termék Cikkszám Solar-Int MC Panelvastagság (mm) Solar-Int MF Tcei A2 Cikkszám 34 M8x55 mm M8x55 mm M8x65 mm M8x65 mm M8x65 mm M8x65 mm M8x65 mm M8x70 mm Solar-Int MF Solar-Int MF Solar-Int MF Solar-Int MF Solar-Int MF Solar-Int MF Solar-Int MF Solar-Int MF BG H5 CG INT TCEI A2 FCN AL CP BD TARTOZÉKOK Termék Cikkszám Leírás CG INT Butilén- szalag. 80 x 1mm (10m) BG H Butilén- szalag. 5 x 1mm (15 m) TCEI A2 M8x Korrózióálló A2 imbuszcsavar TCEI A2 M8x Korrózióálló A2 imbuszcsavar TCEI A2 M8x Korrózióálló A2 imbuszcsavar TCEI A2 M8x20 Korrózióálló A2 imbuszcsavar FCN AL M mm kalapácsfejű anya CP BD Csatlakozó Solar-int profilhoz 7

8 Megoldások vízszintes felületekre Előnyök Az előszerelt állítható alumínium konzolok, különböző szögbeállítási lehetőségekkel ( ) biztosítják a szél- és a hó terhelésnek ellenálló gyors megoldást. A Premium rendszer garantálja a háromszögkonzolok közötti nagy távolságok biztonságos áthidalását. 1: A vízzáró rögzítési pont kialakítása 2: STFN vagy STFS vagy STFP rögzítése 3: Profil elhelyezése 100 kwp lapostetőn 85 kwp STFP-vel 45 kwp STFN-nel 8

9 STFS STFN STFP BP AL HÁROMSZÖG KONZOLOK Hosszúság (mm) Súly (kg/m) STFS Előszerelt háromszög konzol - 1,00 STFN Előszerelt háromszög konzol - 2,53 STFP Előszerelt háromszög konzol - 8,60 BP AL 4 m 13x Merevítés háromszög konzolokhoz (20 mm x 6 mm) ,00 BP AL 6 m 20x Merevítés háromszög konzolokhoz (20 mm x 6 mm) ,53 PROFILOK Solar-Light Solar-Fish Solar-Mid Solar-Premium CPN AL CP SM Hosszúság (mm) Súly (kg/m) Solar-light 3,15 m Alumínium profil ,72 Solar-fish 3,15 m Alumínium profil ,92 Solar-fish 3,35 m Alumínium profil ,92 Solar-fish 4,20 m Alumínium profil ,92 Solar-mid 5,25 m Alumínium profil ,95 Solar-premium 6,00 m Alumínium profil ,97 CPN AL Csatlakozó Solar Light/Fish/Mid profilokhoz - - CP SM Csatlakozó Solar Premium profilokhoz - - PMU PMCU PMGC PMGF ELŐSZERELT LESZORÍTÓK Panelvastagság (mm) PMU Univerzális leszorító mm PMCU Univerzális közbenső leszorító mm PMG C Végleszorító üveg és keret nélküli panelekhez 7-9 PMG F Közbenső leszorító üveg és keret nélküli panelekhez 7-9 RHS Facsavar SPL AL AK SP TARTOZÉKOK MW SP DAE FV PS 9

10 Solar csarnok megoldások Előnyök Gyors és bizonságos szerelési rendszer. A Solar-Flat és P42/30 profilok mindössze három termékkel csatlakoznak a hullámtetőkhöz és szendvicspanelekhez. Ipari tetőknél és mezőgazdasági csarnokoknál kiválóan alkalmazható. A csökkentett súlyú szerkezet leegyszerűsíti a szerelést. 1: A szalag felhelyezése 2: Furat elkészítése a profilon és tetőn keresztül 3: Rögzítés szegeccsel 50 kwp ívelt felületen 120 kwp ipari tetőkön 75 kwp keretnélküli panelekkel 10

11 Solar-Flat P42/30 PROFILOK Hosszúság (mm) Súly (kg/m) Solar-flat 5,25 m Alumínium profil vertikális modulhoz ,72 Solar-flat P Alumínium profil vertikális modulhoz ,72 P 42/30 6,00 m Alumínium profil horizontális modulhoz ,06 P 42/ mm Alumínium profil horizontális modulhoz 200 1,06 CG INT RS AL PROFIL RÖGZÍTÉS CG INT Butilén- szalag. 80 x 1mm (10m) RS AL Alumínium szegecs EPDM tömítéssel PMU PMCU PMGC PMGF ELŐSZERELT LESZORÍTÓK Panelvastagság (mm) PMU Univerzális leszorító mm PMCU Univerzális közbenső leszorító mm PMG C Végleszorító üveg és keret nélküli panelekhez 7-9 PMG F Közbenső leszorító üveg és keret nélküli panelekhez 7-9 Legjobb megoldás a leesés megakadályozására 11

12 Speciális alkalmazások Előnyök Egyedi megoldások Kompatibilis a SaMontec rendszerrel STSR csavar tömítéssel fához STSI csavar tömítéssel fémhez Lapostető SaMontec rendszerrel Speciális rendszer ipari fedésekhez Speciális rendszer TP AL és REP AL profilhoz Homlokzati rendszerek 12

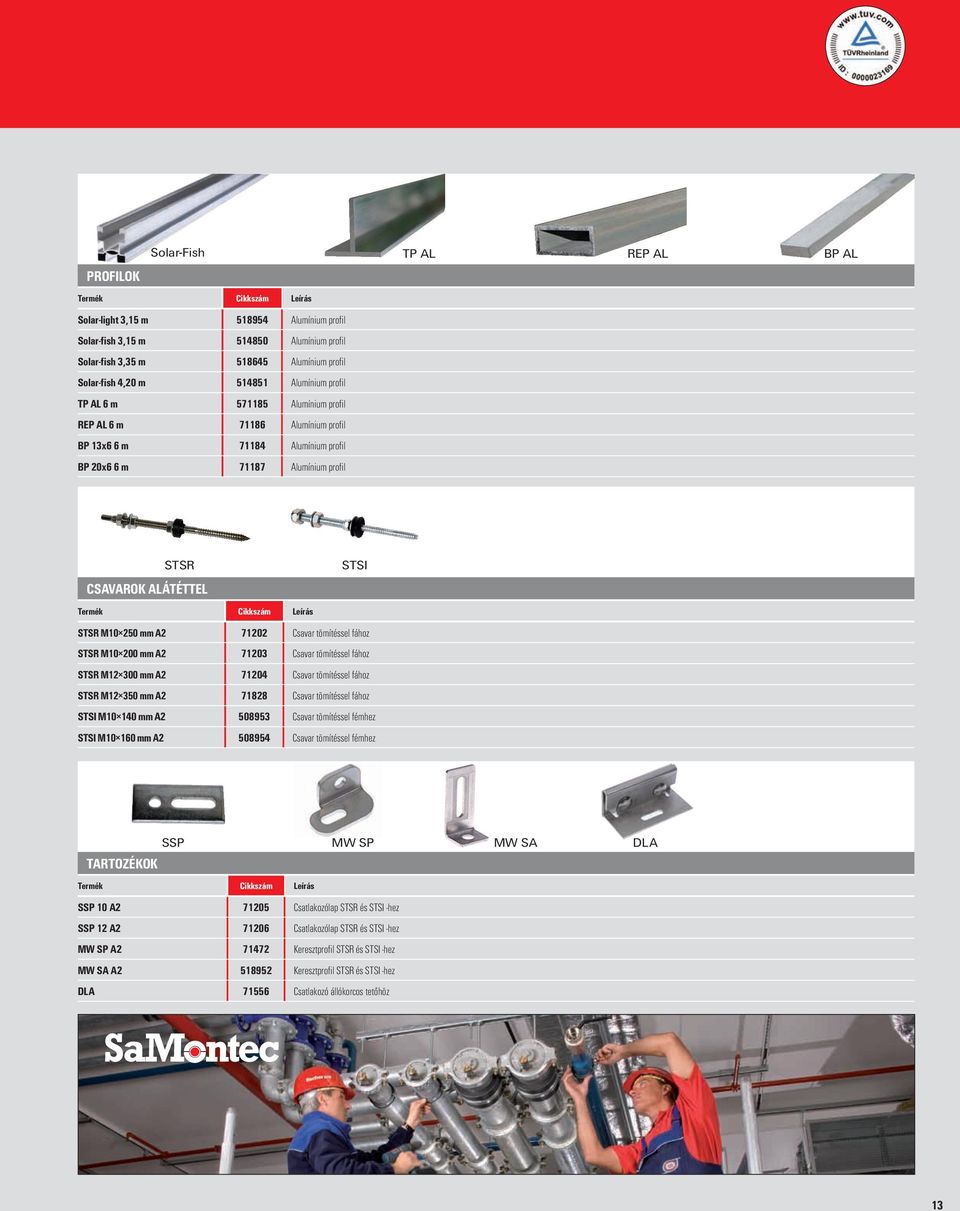

13 Solar-Fish PROFILOK Solar-light 3,15 m Alumínium profil Solar-fish 3,15 m Alumínium profil Solar-fish 3,35 m Alumínium profil Solar-fish 4,20 m Alumínium profil TP AL 6 m Alumínium profil REP AL 6 m Alumínium profil BP 13x6 6 m Alumínium profil BP 20x6 6 m Alumínium profil TP AL REP AL BP AL STSR STSI CSAVAROK ALÁTÉTTEL STSR M mm A Csavar tömítéssel fához STSR M mm A Csavar tömítéssel fához STSR M mm A Csavar tömítéssel fához STSR M mm A Csavar tömítéssel fához STSI M mm A Csavar tömítéssel fémhez STSI M mm A Csavar tömítéssel fémhez SSP MW SP TARTOZÉKOK SSP 10 A Csatlakozólap STSR és STSI -hez SSP 12 A Csatlakozólap STSR és STSI -hez MW SP A Keresztprofil STSR és STSI -hez MW SA A Keresztprofil STSR és STSI -hez DLA Csatlakozó állókorcos tetőhöz MW SA DLA 13

14 Tartozékok PPI AL EPDM ZÁRÓRENDSZER PV-MODULOK KÖZÖTT PPI AL Alumínium íves profil EPDM EPDM tömítés FV PS FV-PS FV PS Előszerelt szerelési segédlet TCEI A2 IMBUSZCSAVAROK TCEI M8x30 mm A Korrózióálló A2 imbuszcsavar TCEI M8x35 mm A Korrózióálló A2 imbuszcsavar TCEI M8x40 mm A Korrózióálló A2 imbuszcsavar TCEI M8x45 mm A Korrózióálló A2 imbuszcsavar TCEI M8x50 mm A Korrózióálló A2 imbuszcsavar TCEI M8x55 mm A Korrózióálló A2 imbuszcsavar TCEI M8x65 mm A Korrózióálló A2 imbuszcsavar TCEI M8x70 mm A Korrózióálló A2 imbuszcsavar Önfúró csavar ÖNFÚRÓ CSAVAROK Önfúró csavar 4,8x Önfúró csavar 4,8 x 32 A2 hatlapfejű Önfúró csavar 3,5x9, Önfúró csavar SKS HATLAPFEJŰ CSAVAROK SKS A Hatlapfejű csavar SKS M8x50 mm A Hatlapfejű csavar SKS M10x30 mm A Hatlapfejű csavar SKS M10x50 mm A Hatlapfejű csavar SKS M10x70 mm A Hatlapfejű csavar 14
