1 fischer TERRADEC Tartozékok a professzionális teraszokhoz

2 A teraszépítés tízparancsolata. Soha ne csavarozzon fát közvetlenül egy másik fához. Kerülje el a víz összegyűlését. Minden esetben korrózióálló kötőelemeket használjon keményfához. Csavarozás előtt alkalmazzon előfúrást (0,5 1 mm-rel kisebb legyen mint a csavar átmérője). Minden esetben két rögzítőelemmel vagy egy rejtett kötőelemmel rögzítse a lécet a tartószerkezethez. A lécek végén mindig viaszolást alkalmazzon. A 18% -os nedvességtartalommal rendelkező léceknek legalább 7 mm távolságra kell lenniük egymástól. A hornyokkal ellátott léceket mindig a vízáramlás irányában lejtéssel kell felszerelni. Soha ne használjon keményfa lécekhez fenyőfa aljzatot tartószerkezetként (amennyiben lehetséges keressen más módszert). Mindig két támasztó támaszon rögzítse a lécek hosszanti csatlakozásait.

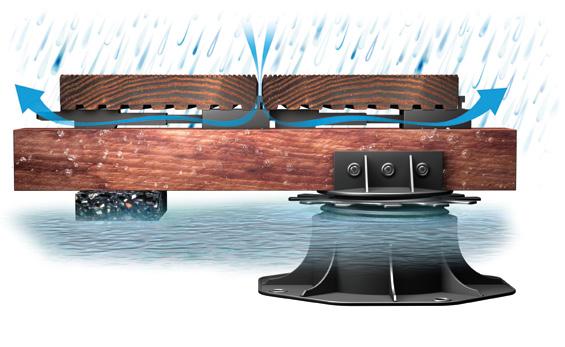

3 fischer TERRADEC. Tartozékok a professzionális teraszokhoz. Látható és rejtett rögzítések A tökéletesen összehangolt fischer TERRADEC terasz kiegészítők többféle szerelőrendszert kínálnak terasz építéshez. FTA-V egyszerű távtartó elem nem hornyolt lécekhez (látható rögzítés) FTA-ISW, FTA-ISA egyszerű távtartó hornyolt lécekhez (rejtett rögzítés) FTA-IPW, FTA-IPA távtartó elem nem hornyolt lécekhez (rejtett rögzítés). FTA-ISW Start, ISA Start indító és végrögzítő elem. Minden rögzítőelem egységes megjelenést biztosít, és garantálja a beépített fa védelmét a táblák alatti szellőzéssel. A terasz élettartama ezáltal jelentősen megnő. Távtartók az egyszerű és pontos lécbeállításokhoz Biztosítja az állandó szerelési mintát. A fa alsó védelme biztosítva van. Ideális választás a különböző lécekhez és építési megoldásokhoz. FTA-V 4. OLDAL FTA-ISW/-ISA 5. OLDAL FTA-IPW/-IPA 6. OLDAL FTA-ISW/-ISA Start 7. OLDAL FTA-UF 7. OLDAL FTA-UP 8. OLDAL 3

4 Látható rögzítés. FTA - CD Teraszfúró süllyesztő- és mélységállító funkcióval FTA-CDW 4 mm FTA-CD 4 mm teraszfúró Ø 4 mm 1 FTA-CDM 4 mm FTA-CD 4 mm fém teraszfúró Ø 4 mm 1 Az állítható mélységütköző megakadályozza a túlsüllyesztést. A fészek tökéletesen illeszkedik a megfelelő csavarfejhez. Előfúrás és süllyesztés egy lépésben. Egyenletes mélység a csavar süllyesztéséhez. Tetszetős és egységes terasz mintázat. Megakadályozza a léc rongálódását az előfúrás alatt. Távtartó FTA - V Univerzális megoldás a látható rögzítések kialakításához FTA-V 7 mm Mérete: 88 x 25 x 6 mm 50 Az FTA-V fischer távtartóval bármely méretű vagy típusú fapadló lap könnyen, gyorsan és pontosan felszerelhető. Egyedi teraszminta létrehozásához alkalmas egyéb kiegészítő eszközök nélkül. Egyszerű és pontos lécbeállítás különleges illesztése nélkül. Egységes, 7 mm-es szerelési mintázat. Továbbá biztosítja a lécek megfelelő szellőzéséhez szükséges hézagot. Így garantálja, hogy az esetlegesen előforduló vizesedés kiszáradhat. A lécek szélességétől függően kb darab szükséges m 2 -enként. A fa védelme biztosítva van a szellőzésnek köszönhetően. 4

5 Rejtett rögzítés. Távtartó FTA - ISW / - ISA egyszerű megoldás a hornyolt lécek rejtett rögzítéséhez FTA-ISW 9 mm Fa tartószerkezethez C1 korrózióálló, fekete, 5 x 50 mm-es, acél csavarokkal 30 FTA-ISA 9 mm Alumínium szerkezethez C1 korrózióálló, fekete, 4,8x35mm-es, önfúró, acél csavarokkal 30 Az FTA-ISW / -ISA távtartó alkalmas 5,5-11,5 mm horonyfalvastagságú és minimum 9 mm horonymélységű teraszlécekhez. A terasz gyorsan és szakszerűen összeszerelhető rejtett rögzítéssel. Közvetlen favédelem a szellőzésnek köszönhetően. Egységes terasz mintázat a lécek közötti 9 mmes hézagokkal. Az egyes gerendák beállítása vagy cseréje bármikor lehetséges. Előfúrás nélkül alkalmazható. A speciálisan megtervezett távtartóelem, lehetővé teszi függőleges irányban a 6 mm-es rögzítési tartományt, ezzel is biztosítva a különböző horonytartományokhoz történő illeszkedést. A léc szélességétől függően kb darab szükséges m 2 -enként. Rejtett felszerelés - egy csavar / rögzítési pont. 5

6 Rejtett rögzítés. Távtartó FTA - IPW / - IPA Professzionális megoldás a horony nélküli lécek rejtett rögzítéséhez FTA-IPW mm Fa tartószerkezethez C1 korrózióálló, 4 x 30 mm-es fekete, acél csavarokkal 50 FTA-IPA mm Alumínium szerkezethez C1 korrózióálló, fekete, 4x30 mm-es, és A2 anyagminőségű 3,9 x 19 mm-es, önfúró, acél csavarokkal 50 Az FTA-IPW / -IPA távtartó gyors és rejtett felszerelést biztosít a mmes padlólapok számára és ezzel egyidejűleg egységes szerelési mintát garantál. Kb darab szükséges m 2 -enként, a lap szélességétől függően. Közvetlen favédelem a szellőzésnek köszönhetően. Rejtett rögzítés és variálható beállítási lehetőségek a padlólap szélességétől függően. Egységes szerelés minta. A táblák közötti távolság 5 mm. A speciális geometriai kialakítás csökkenti a szerkezet terhelését, ezért jelentősen minimalizálja a csavarok elnyíródásának kockázatát. Gyors eltávolíthatóság 6

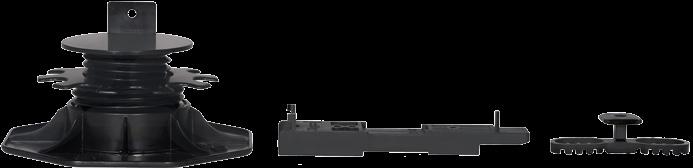

7 Rejtett rögzítés és támasztótalp. Start teraszléc indítóelem FTA - ISW / - ISA hornyolt lapokhoz FTA-ISW Start Fa tartószerkezethez A4 korrózióálló, 4 x 35 mm-es acél csavarokkal 20 FTA-ISA Start Alumínium szerkezethez A4 korrózióálló 4,2 x 19 mm-es acél csavarokkal 20 A FTA-ISW / -ISA Start indító és záró rögzítés biztosítja a hornyolt lapok rejtett és tiszta rögzítését a komplett teraszburkolat elején és végén. Minden, 4 mm-es vagy annál szélesebb normál horonynál alkalmazható (min. 9 mm mélységnél). Rejtett csavarrögzítés. Ideális kiegészítő elem az FTA-ISW / -ISA fischer távtartókhoz. Állítható terasztalp FTA - UF Pontos szintbeállításához FTA-UF mm Magasságkiegyenlítés mm 1 FTA-UF mm Magasságkiegyenlítés mm 1 FTA-UF mm Magasságkiegyenlítés mm 1 A padlóburkolatok folytonos magassága könnyen beállítható a FTA-UF egyszerű jobra vagy balra csavarásával. Az állítható terasztalpak biztosítják a teljes szerkezet szintátmenetének biztonságát. körülbelül 3 5 db-ra van szükség négyzetméterenként. Folyamatos szintágállítási lehetőség. Az állítható talpakkal a teraszban akár 8% lejtés is képezhető. Nagy terhelhetőség és időjárásállóság. Nyomásálló talp a költséges alapozás helyett. Rejtve van a padlólapok alatt. 8 % 7

8 Kiegészítő tartozékok. Gumilap FTA - UP A tartószerkezet víz elleni védelme végett FTA-UP 70 x 70 x 3 mm x 70 x 3 mm 40 FTA-UP 70 x 70 x 8 mm x 70 x 8 mm 24 FTA-UP 70 x 70 x 20 mm x 70 x 20 mm 12 Az FTA-UP gumilapok a tartószerkezet alá helyezhetőek, és ezáltal védelmet biztosítanak a víz és szennyeződés ellen. Ideális a max 40 mm-es egyenlőtlenségek kiegyenlítéséhez. Hangszigetelésként is funkcionál. A víz összegyűlésének megelőzése (páraáteresztő anyag). Védőszalag FTA - RT - A tartószerkezet védelme FTA-RT 80 x 1 x mm x 1 x mm 1 roll 20 m A fa védelmét szolgáló, öntapadó FTA- RT szalag óvja a tartószerkezetet a víz hatásaival szemben. A csavar könnyen becsavarható a gumiszalagon keresztül, és hatékonyan lezárja a rögzítési pontot. Szakadás-biztos öntapadó szalag. Nagy környezeti ellenállóképesség (UV és ózon). Közvetlenül a fából készült tartószerkezetre szerelhető. Távtartó elem FTA - SP Egységes szerelési mintákhoz FTA-SP 3/4/5/6/7/8 mm /4/5/6/7/8 mm távolságokhoz 12 Az FTA-SP távolságtartó elem egyenletes távolságot biztosít a padlólapok között. Ez biztosítja a lécek gyors és biztonságos beszerelését. Egységes távolságok. Gyors beállítás a szerelés során (gerendák). Hat különböző résméretet kínál. 8

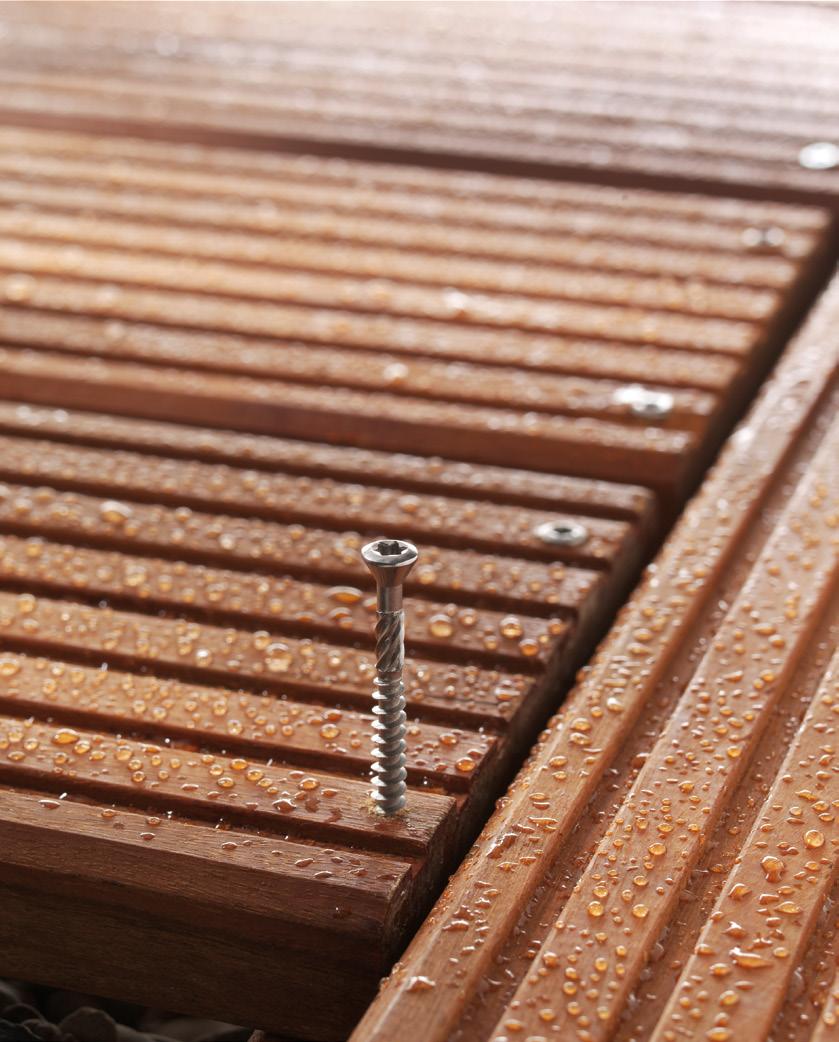

9 fischer terasz csavarok. Terasz csavar FPF - ST - Power - Fast FPF-ST 5,5 x 40 A2P ,5 x FPF-ST 5,5 x 50 A2P ,5 x FPF-ST 5,5 x 60 A2P ,5 x FPF-ST 5,5 x 70 A2P ,5 x FPF-ST 5,5 x 80 A2P ,5 x Terasz csavar FTS - ST - Standard FTS-ST 5,0 x 40 A2P ,0 x FTS-ST 5,0 x 50 A2P ,0 x FTS-ST 5,0 x 50 A2P ,0 x FTS-ST 5,0 x 60 A2P ,0 x FTS-ST 5,0 x 60 A2P ,0 x FTS-ST 5,0 x 70 A2P ,0 x FTS-ST 5,0 x 80 A2P ,0 x A kettős menet védi a fát, még kemény trópusi fa esetén is. A fej alatti menetes rész stabil és tartós rögzítést biztosít a tartószerkezethez, továbbá megakadályozza a fa zsugorodásából esetlegesen keletkező zajokat. Hézagmentes csavarozása faszerkezeteknél. Könnyen rögzíthető, még kemény fa esetén is. A rögzített felületen mezítláb is lehet járni a sima fejnek és a további kialakításnak köszönhetően. Pontos rögzítés a speciális csavarmenetnek köszönhetően. 9

10

11

12 fischer FIXPERIENCE. Az új fischer méretező és információs szoftver INSTALL- FIX REBAR- FIX C- FIX Az új moduláris felépítésű program magában foglalja a tervezőiszoftvert és egyéb speciális alkalmazási modulokat. A szoftver a nemzetközi tervezői szabványok alapján írodott (ETAG 001 és EC2, úgymint EC1, EC3 és EC5), tartalmazza a nemzeti szabványokat és a leggyakrabban alkalmazott erőket illetve mértékegységeket használja. WOOD- FIX FIXPERIENCE MORTAR- FIX A program felismeri a hibás beviteleket illetve geometriai adatokat, és figyelmeztető üzenetet jelenít meg. Ezáltal a lehető leggyorsabban érhetünk el érvényes tervezési eredményeket. A széleskörű nyomtatási lehetőségek lehetővé teszik a program mindenegyes számítási lépésnek a követését. Részletes grafikus ábrázolási lehetőség 3-D-ben. A Live update funkció segítségével a program mindig naprakész. Díjmentesen letölthető: os szolgáltatást nyújtunk fischer vállalatcsoportok Mint megbízható partner, bármikor szívesen rendelkezésére állunk, ha egyéni igényeivel kapcsolatban tanácsra, gyakorlati segítségre van szüksége: Termékskálánk a vegyi rögzítésektől az acéldübeleken át a műanyag dübelekig terjed. Kompetenciánk és innovációink alapja saját kutatásfejlesztési tevékenységünk. Világszerte több mint 100 országban vagyunkaktív értékesítési szolgáltatással jelen. Szakképzett felhasználás-technikai tanácsadással segítjük a gazdaságos és előírásszerű rögzítésimegoldásokat igény esetén az építkezés helyszínén is. Oktatás, akár akkreditációval is Önöknél vagy afischer AKADÉMIÁN. Tervező és méretező szoftver az igényes rögzítésekért. fischer Partner: RÖGZÍTÉSI RENDSZEREK GÉPJÁRMŰ RENDSZEREK FISCHERTECHNIK FOLYAMATIRÁNYÍTÁS Az esetleges nyomdahibákért felelősséget nem vállalunk! fischer Hungária 1117 Budapest, Szerémi út 7/b. Telefon: Fax: info@fischerhungary.hu
