1 . Radiátorkonzolok A Flamco széles körben rendelkezik radiátorokhoz gyártott bilincsekkel és szerelvényekkel. A J-alakú konzolokkal a radiátorok a sima és egyenetlen falakra egyaránt tökéletesen illeszthetők. A fali konzolokra különféle magasságú radiátorok helyezhetők, és ezért a konzolok kifejezetten alkalmasak egyedi és formatervezett fűtőtestek szereléséhez. Ezek a konzolok a felső és alsó részhez egyaránt illeszthetők, így maximális rugalmasságot biztosítanak. A jellemzők közé tartozik a szemnek is tetszetős fehér kidolgozás vagy a hatékony hangcsökkentést biztosító műanyag betétek

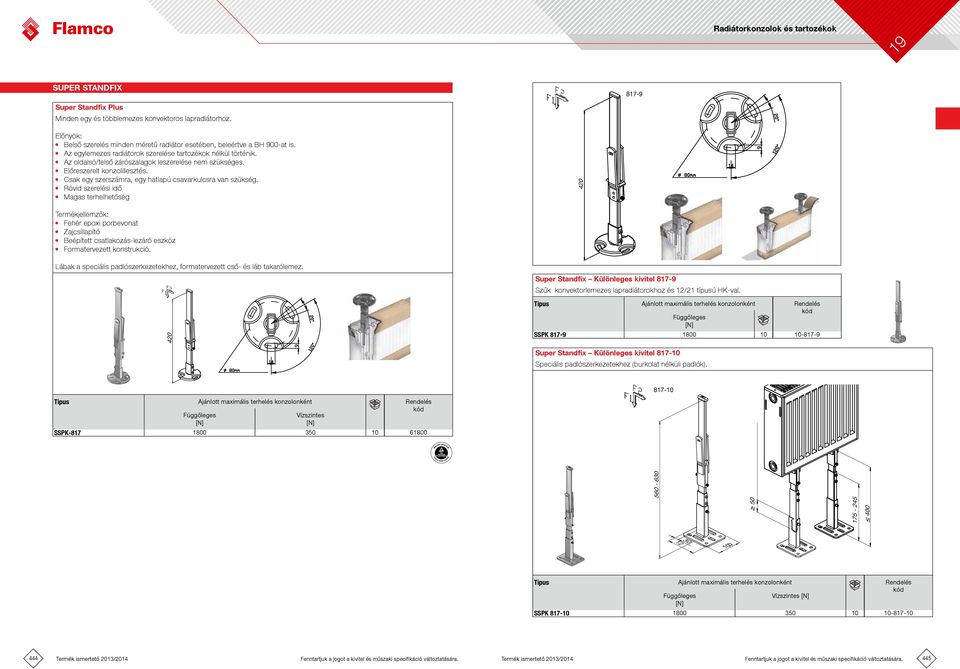

2 Super Standfix Super Standfix Plus Minden egy és többlemezes konvektoros lapradiátorhoz Belső szerelés minden méretű radiátor esetében, beleértve a BH 900-at is. Az egylemezes radiátorok szerelése tartozékok nélkül történik. Az oldalsó/felső zárószalagok leszerelése nem szükséges. Előreszerelt konzolillesztés. Csak egy szerszámra, egy hatlapú csavarkulcsra van szükség. Rövid szerelési idő Magas terhelhetőség 420 Fehér epoxi porbevonat Zajcsillapító Beépített csatlakozás-lezáró eszköz Formatervezett konstrukció. Lábak a speciális padlószerkezetekhez, formatervezett cső- és láb takarólemez. Super Standfix Különleges kivitel Szűk konvektorlemezes lapradiátorokhoz és 12/21 típusú HK-val. konzolonként SSPK Super Standfix Különleges kivitel Speciális padlószerkezetekhez (burkolat nélküli padlók) konzolonként Vízszintes SSPK konzolonként Vízszintes SSPK

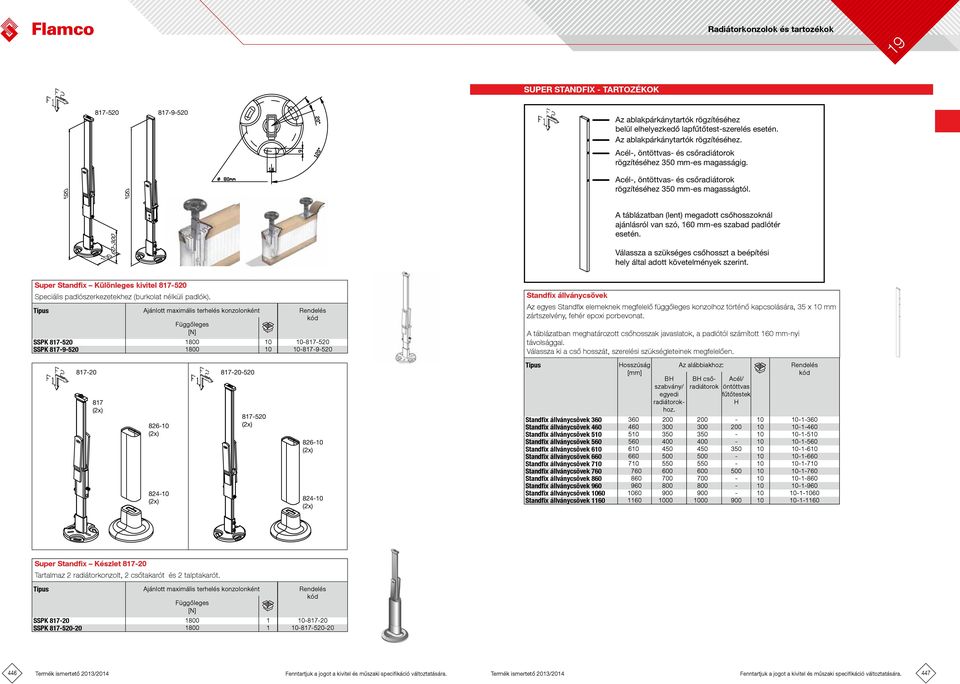

3 Super Standfix - Tartozékok Az ablakpárkánytartók rögzítéséhez belül elhelyezkedő lapfűtőtest-szerelés esetén. Az ablakpárkánytartók rögzítéséhez. Acél-, öntöttvas- és csőradiátorok rögzítéséhez 350 mm-es magasságig. Acél-, öntöttvas- és csőradiátorok rögzítéséhez 350 mm-es magasságtól A táblázatban (lent) megadott csőhosszoknál ajánlásról van szó, 160 mm-es szabad padlótér esetén. Válassza a szükséges csőhosszt a beépítési hely által adott követelmények szerint. Super Standfix Különleges kivitel Speciális padlószerkezetekhez (burkolat nélküli padlók). konzolonként SSPK SSPK Standfix állványcsövek Az egyes Standfix elemeknek megfelelő függőleges konzolhoz történő kapcsolására, 35 x 10 mm zártszelvény, fehér epoxi porbevonat. A táblázatban meghatározott csőhosszak javaslatok, a padlótól számított 160 mm-nyi távolsággal. Válassza ki a cső hosszát, szerelési szükségleteinek megfelelően () () () () () () Hosszúság BH szabvány/ egyedi radiátorokhoz. Az alábbiakhoz: BH csőradiátorok Acél/ öntöttvas fűtőtestek H Standfix állványcsövek Standfix állványcsövek Standfix állványcsövek Standfix állványcsövek Standfix állványcsövek Standfix állványcsövek Standfix állványcsövek Standfix állványcsövek Standfix állványcsövek Standfix állványcsövek Standfix állványcsövek Standfix állványcsövek Super Standfix Készlet Tartalmaz 2 radiátorkonzolt, 2 csőtakarót és 2 talptakarót. konzolonként SSPK SSPK

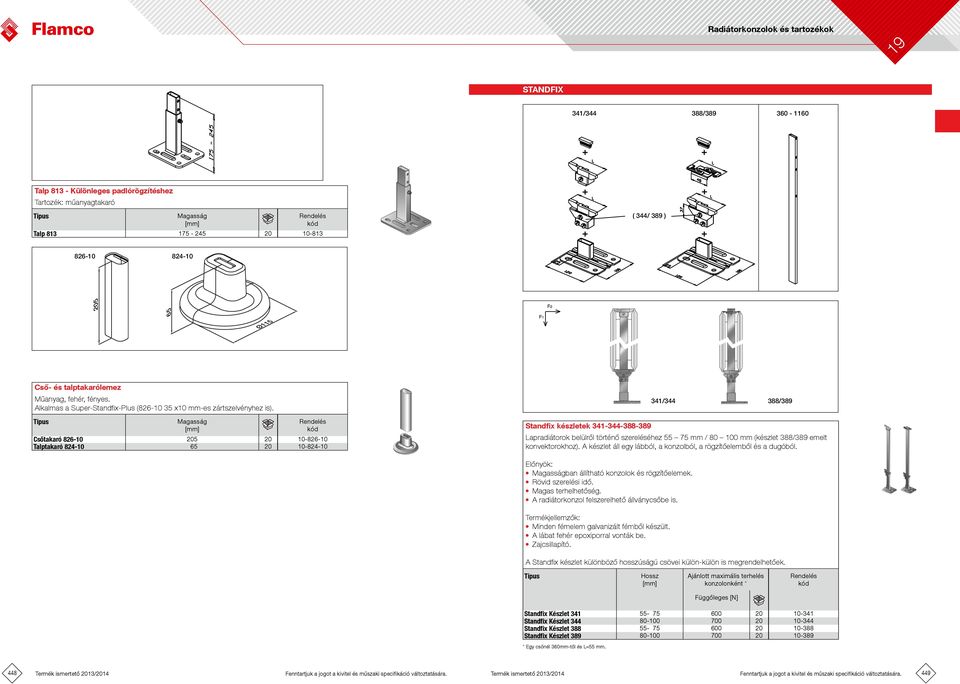

4 Standfix 341/ / Talp Különleges padlórögzítéshez Tartozék: műanyagtakaró Magasság Talp ( 344/ 389 ) Ø115 Cső- és talptakarólemez Műanyag, fehér, fényes. Alkalmas a Super-Standfix-Plus ( x10 mm-es zártszelvényhez is). Magasság Csőtakaró Talptakaró Standfix készletek / /389 Lapradiátorok belülről történő szereléséhez mm / mm (készlet 388/389 emelt konvektorokhoz). A készlet áll egy lábból, a konzolból, a rögzítőelemből és a dugóból. Magasságban állítható konzolok és rögzítőelemek. Rövid szerelési idő. A radiátorkonzol felszerelhető állványcsőbe is. Minden fémelem galvanizált fémből készült. A lábat fehér epoxiporral vonták be. A Standfix készlet különböző hosszúságú csövei külön-külön is megrendelhetőek. Hossz konzolonként * Standfix Készlet Standfix Készlet Standfix Készlet Standfix Készlet * Egy csőnél 360mm-től és L=55 mm

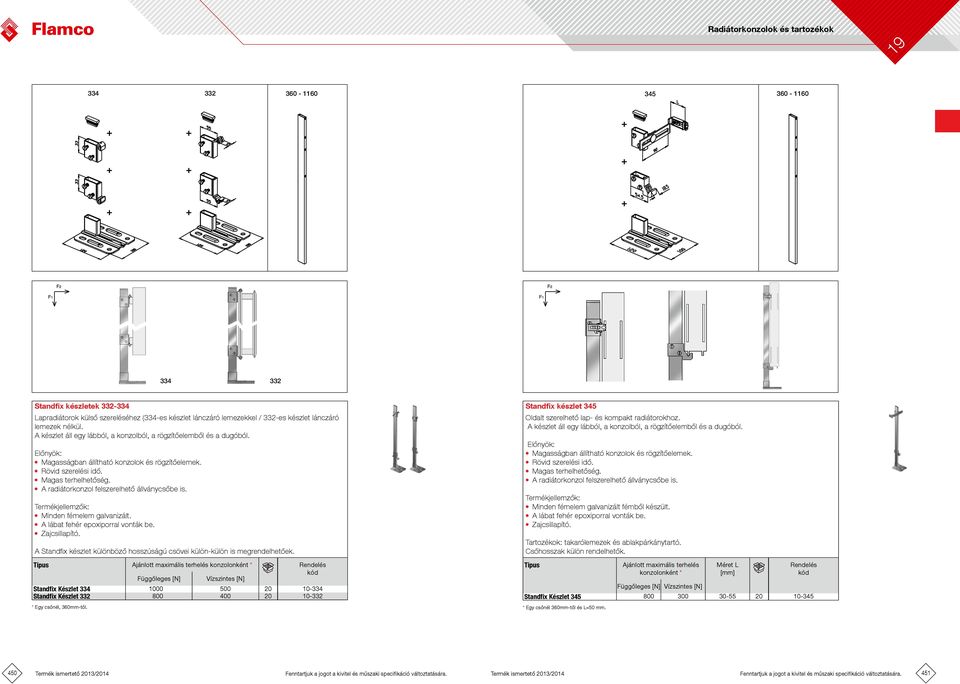

5 Standfix készletek Lapradiátorok külső szereléséhez (334-es készlet lánczáró lemezekkel / 332-es készlet lánczáró lemezek nélkül. A készlet áll egy lábból, a konzolból, a rögzítőelemből és a dugóból. Magasságban állítható konzolok és rögzítőelemek. Rövid szerelési idő. A radiátorkonzol felszerelhető állványcsőbe is. Minden fémelem galvanizált. A lábat fehér epoxiporral vonták be. A Standfix készlet különböző hosszúságú csövei külön-külön is megrendelhetőek. konzolonként * Vízszintes Standfix Készlet Standfix Készlet * Egy csőnél, 360mm-től. Standfix készlet 345 Oldalt szerelhető lap- és kompakt radiátorokhoz. A készlet áll egy lábból, a konzolból, a rögzítőelemből és a dugóból. Magasságban állítható konzolok és rögzítőelemek. Rövid szerelési idő. A radiátorkonzol felszerelhető állványcsőbe is. Minden fémelem galvanizált fémből készült. A lábat fehér epoxiporral vonták be. Tartozékok: takarólemezek és ablakpárkánytartó. Csőhosszak külön rendelhetők. konzolonként * Méret L Vízszintes Standfix Készlet * Egy csőnél 360mm-től és L=50 mm

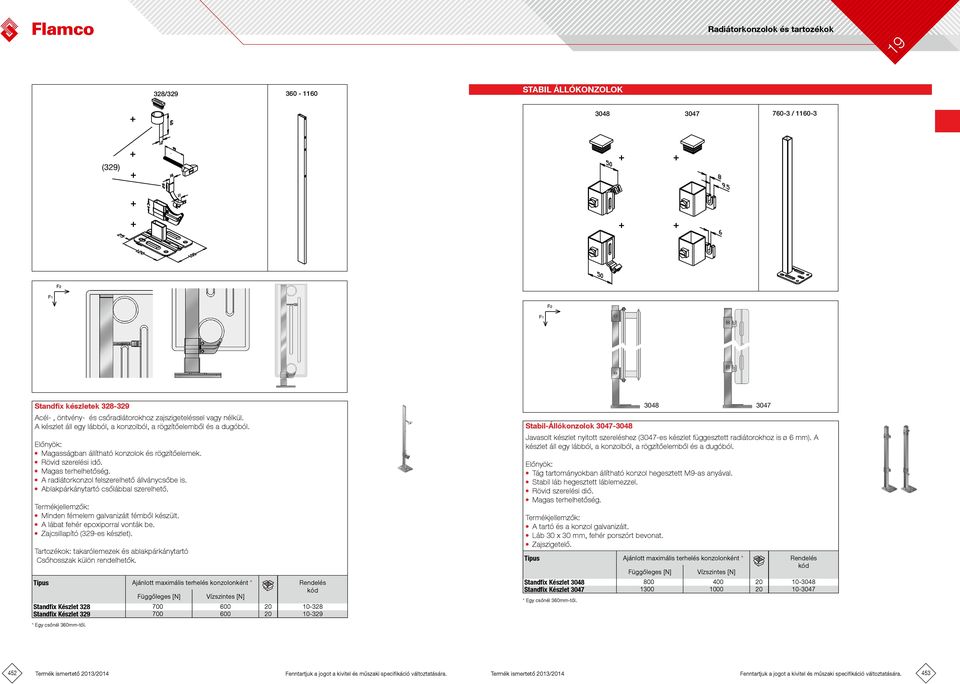

6 328/ Stabil Állókonzolok / (329) Standfix készletek Acél-, öntvény- és csőradiátorokhoz zajszigeteléssel vagy nélkül. A készlet áll egy lábból, a konzolból, a rögzítőelemből és a dugóból. Magasságban állítható konzolok és rögzítőelemek. Rövid szerelési idő. A radiátorkonzol felszerelhető állványcsőbe is. Ablakpárkánytartó csőlábbal szerelhető. Minden fémelem galvanizált fémből készült. A lábat fehér epoxiporral vonták be. Zajcsillapító (329-es készlet). Tartozékok: takarólemezek és ablakpárkánytartó Csőhosszak külön rendelhetők. konzolonként * Vízszintes Standfix Készlet Standfix Készlet * Egy csőnél 360mm-től. Stabil-Állókonzolok Javasolt készlet nyitott szereléshez (3047-es készlet függesztett radiátorokhoz is ø 6 mm). A készlet áll egy lábból, a konzolból, a rögzítőelemből és a dugóból. Tág tartományokban állítható konzol hegesztett M9-as anyával. Stabil láb hegesztett láblemezzel. Rövid szerelési diő. A tartó és a konzol galvanizált. Láb 30 x 30 mm, fehér porszórt bevonat. Zajszigetelő. konzolonként * Vízszintes Standfix Készlet Standfix Készlet * Egy csőnél 360mm-től

7 Láb Stabil konzolokhoz. Külön rendelendő. Csőhossz Stabil-Cső Stabil-Cső ! MIN. 50 mm Tartókonzolok! MIN. 50 mm Tartókonzol készletek Állíthatóság mm között. Max. terhelhetőség konzolonként. Állíthatóság Tartókonzol lakkozott Tartókonzol lakkozott Műanyag takrólemezek Tartókonzol Felsőrész Max. terhelhetőség konzolonként. Méret L Tartókonzol felsőrész Tartókonzol felsőrész Tartókonzol felsőrész Tartókonzol Alsórész Max. terhelhetőség konzolonként. Méret A Tartókonzol alsórész 8420-N N Tartókonzol alsórész 8440-N N Műanyag lábtakaró elemek Fehér. A láb elrejtéséhez Méret Lábhoz, illetve tartókonzolhoz L. B (K 7) , (K 8) N, 8440-N (K 9) (K 12) (K 13)

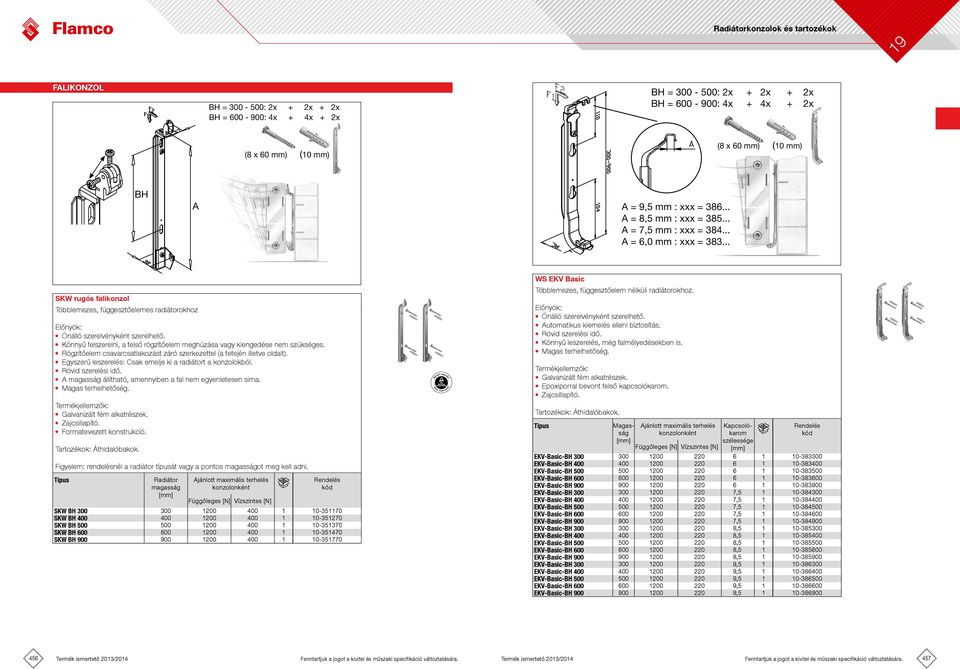

8 Falikonzol BH = : BH = : 4x 4x BH = : BH = : 4x 4x BH A A = 9,5 mm : xxx = A = 8,5 mm : xxx = A = 7,5 mm : xxx = A = 6,0 mm : xxx = SKW rugós falikonzol Többlemezes, függesztőelemes radiátorokhoz Önálló szerelvényként szerelhető. Könnyű felszerelni, a felső rögzítőelem meghúzása vagy kiengedése nem szükséges. Rögzítőelem csavarcsatlakozást záró szerkezettel (a tetején illetve oldalt). Egyszerű leszerelés: Csak emelje ki a radiátort a konzolokból. Rövid szerelési idő. A magasság állítható, amennyiben a fal nem egyenletesen sima. Formatevezett konstrukció. Tartozékok: Áthidalóbakok. Figyelem: rendelésnél a radiátor típusát vagy a pontos magasságot meg kell adni. Radiátor magasság konzolonként Vízszintes SKW BH SKW BH SKW BH SKW BH SKW BH WS EKV Basic Többlemezes, függesztőelem nélküli radiátorokhoz. Önálló szerelvényként szerelhető. Automatikus kiemelés elleni biztosítás. Rövid szerelési idő. Könnyű leszerelés, még falmélyedésekben is. Epoxiporral bevont felső kapcsolókarom. Tartozékok: Áthidalóbakok. Magasság konzolonként Vízszintes Kapcsolókarom szélessége EKV-Basic-BH EKV-Basic-BH EKV-Basic-BH EKV-Basic-BH EKV-Basic-BH EKV-Basic-BH , EKV-Basic-BH , EKV-Basic-BH , EKV-Basic-BH , EKV-Basic-BH , EKV-Basic-BH , EKV-Basic-BH , EKV-Basic-BH , EKV-Basic-BH , EKV-Basic-BH , EKV-Basic-BH , EKV-Basic-BH , EKV-Basic-BH , EKV-Basic-BH , EKV-Basic-BH ,

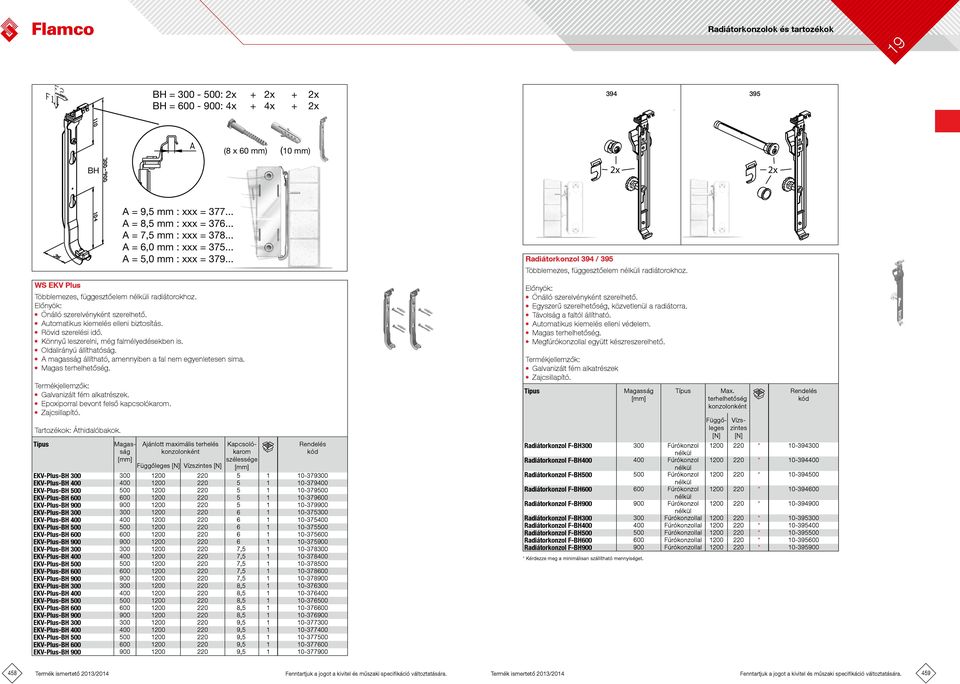

9 BH = : BH = : 4x 4x BH A = 9,5 mm : xxx = A = 8,5 mm : xxx = A = 7,5 mm : xxx = A = 6,0 mm : xxx = A = 5,0 mm : xxx = WS EKV Plus Többlemezes, függesztőelem nélküli radiátorokhoz. Önálló szerelvényként szerelhető. Automatikus kiemelés elleni biztosítás. Rövid szerelési idő. Könnyű leszerelni, még falmélyedésekben is. Oldalirányú állíthatóság. A magasság állítható, amennyiben a fal nem egyenletesen sima. Epoxiporral bevont felső kapcsolókarom. Tartozékok: Áthidalóbakok. Magasság konzolonként Vízszintes Kapcsolókarom szélessége EKV-Plus-BH EKV-Plus-BH EKV-Plus-BH EKV-Plus-BH EKV-Plus-BH EKV-Plus-BH EKV-Plus-BH EKV-Plus-BH EKV-Plus-BH EKV-Plus-BH EKV-Plus-BH , EKV-Plus-BH , EKV-Plus-BH , EKV-Plus-BH , EKV-Plus-BH , EKV-Plus-BH , EKV-Plus-BH , EKV-Plus-BH , EKV-Plus-BH , EKV-Plus-BH , EKV-Plus-BH , EKV-Plus-BH , EKV-Plus-BH , EKV-Plus-BH , EKV-Plus-BH , Radiátorkonzol 394 / 395 Többlemezes, függesztőelem nélküli radiátorokhoz. Önálló szerelvényként szerelhető. Egyszerű szerelhetőség, közvetlenül a radiátorra. Távolság a faltól állítható. Automatikus kiemelés elleni védelem. Megfúrókonzollal együtt készreszerelhető. Galvanizált fém alkatrészek Magasság Max. terhelhetőség konzolonként Vízszintes Radiátorkonzol F-BH Fúrókonzol * nélkül Radiátorkonzol F-BH Fúrókonzol * nélkül Radiátorkonzol F-BH Fúrókonzol * nélkül Radiátorkonzol F-BH Fúrókonzol * nélkül Radiátorkonzol F-BH Fúrókonzol * nélkül Radiátorkonzol F-BH Fúrókonzollal * Radiátorkonzol F-BH Fúrókonzollal * Radiátorkonzol F-BH Fúrókonzollal * Radiátorkonzol F-BH Fúrókonzollal * Radiátorkonzol F-BH Fúrókonzollal * * Kérdezze meg a minimálisan szállítható mennyiséget

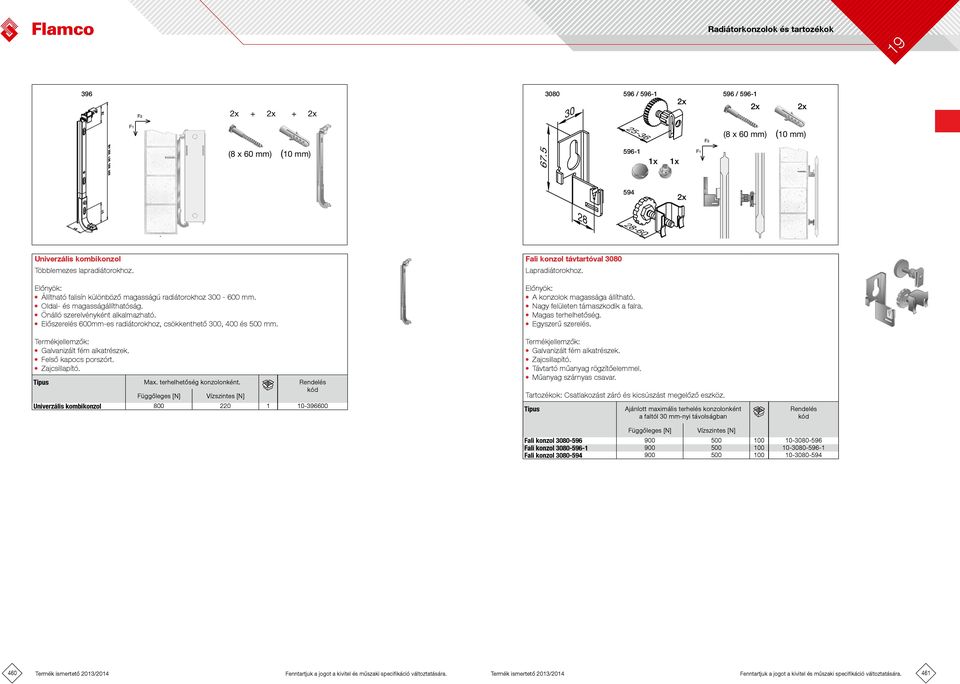

10 28-60 Radiátorkonzolok és tartozékok / / Univerzális kombikonzol Többlemezes lapradiátorokhoz. Állítható falisín különböző magasságú radiátorokhoz mm. Oldal- és magasságállíthatóság. Önálló szerelvényként alkalmazható. Előszerelés 600mm-es radiátorokhoz, csökkenthető 300, 400 és 500 mm. Felső kapocs porszórt. Max. terhelhetőség konzolonként. Vízszintes Univerzális kombikonzol Fali konzol távtartóval 3080 Lapradiátorokhoz. A konzolok magassága állítható. Nagy felületen támaszkodik a falra. Egyszerű szerelés. Távtartó műanyag rögzítőelemmel. Műanyag szárnyas csavar. Tartozékok: Csatlakozást záró és kicsúszást megelőző eszköz. konzolonként a faltól 30 mm-nyi távolságban Vízszintes Fali konzol Fali konzol Fali konzol

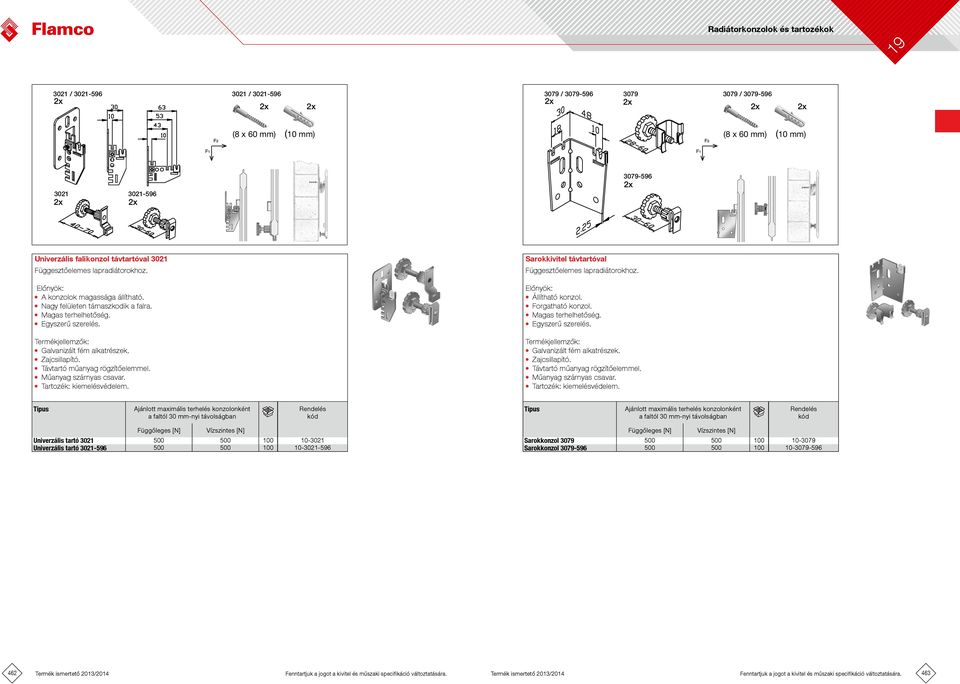

11 3021 / / / / Univerzális falikonzol távtartóval 3021 Függesztőelemes lapradiátorokhoz. A konzolok magassága állítható. Nagy felületen támaszkodik a falra. Egyszerű szerelés. Távtartó műanyag rögzítőelemmel. Műanyag szárnyas csavar. Tartozék: kiemelésvédelem. Sarokkivitel távtartóval Függesztőelemes lapradiátorokhoz. Állítható konzol. Forgatható konzol. Egyszerű szerelés. Távtartó műanyag rögzítőelemmel. Műanyag szárnyas csavar. Tartozék: kiemelésvédelem. konzolonként a faltól 30 mm-nyi távolságban konzolonként a faltól 30 mm-nyi távolságban Vízszintes Univerzális tartó Univerzális tartó Vízszintes Sarokkonzol Sarokkonzol

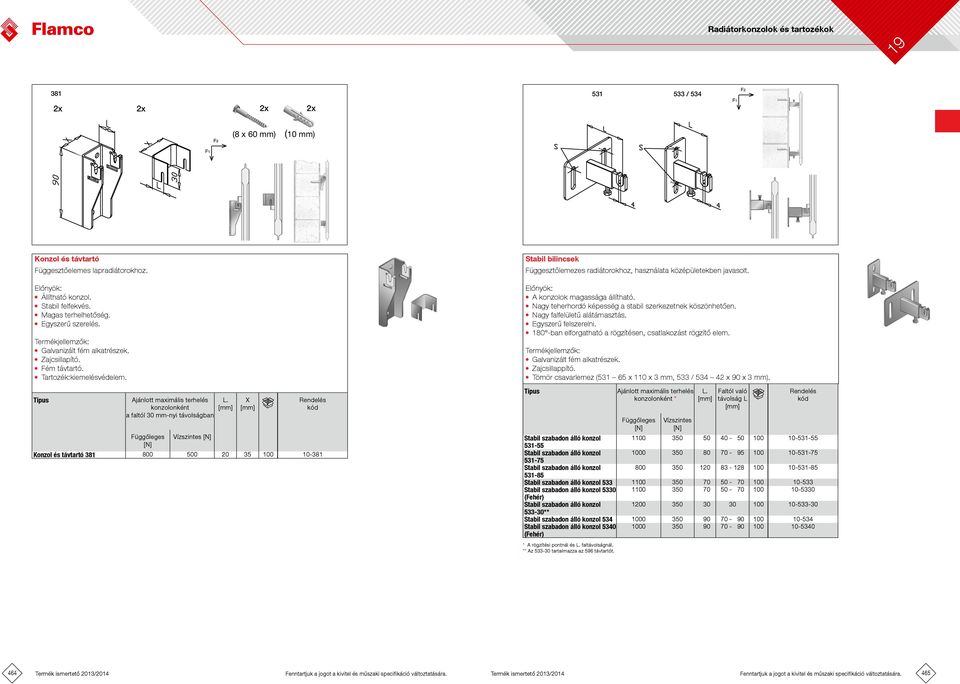

12 / 534 Konzol és távtartó Függesztőelemes lapradiátorokhoz. Állítható konzol. Stabil felfekvés. Egyszerű szerelés. Fém távtartó. Tartozék:kiemelésvédelem. konzolonként a faltól 30 mm-nyi távolságban L. X Vízszintes Konzol és távtartó Stabil bilincsek Függesztőlemezes radiátorokhoz, használata középületekben javasolt. A konzolok magassága állítható. Nagy teherhordó képesség a stabil szerkezetnek köszönhetően. Nagy falfelületű alátámasztás. Egyszerű felszerelni ban elforgatható a rögzítésen, csatlakozást rögzítő elem. Zajcsillappító. Tömör csavarlemez ( x 110 x 3 mm, 533 / x 90 x 3 mm). konzolonként * Vízszintes L. Faltól való távolság L Stabil szabadon álló konzol Stabil szabadon álló konzol Stabil szabadon álló konzol Stabil szabadon álló konzol Stabil szabadon álló konzol (Fehér) Stabil szabadon álló konzol ** Stabil szabadon álló konzol Stabil szabadon álló konzol 5340 (Fehér) * A rögzítési pontnál és L. faltávolságnál. ** Az tartalmazza az 596 távtartót

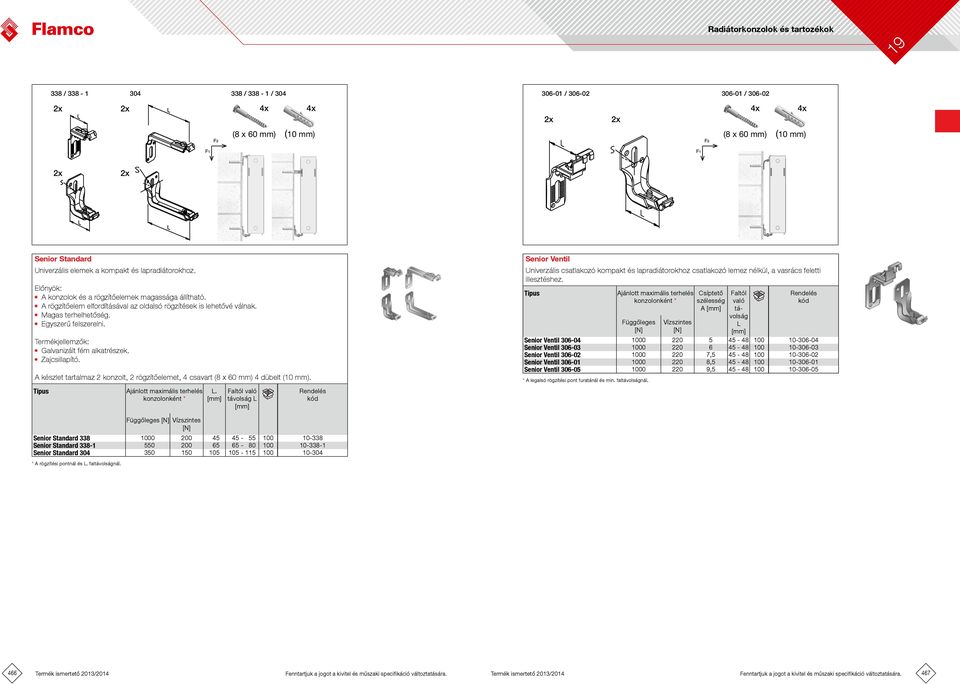

13 338 / / / 304 4x 4x / / x 4x Senior Standard Univerzális elemek a kompakt és lapradiátorokhoz. A konzolok és a rögzítőelemek magassága állítható. A rögzítőelem elfordításával az oldalsó rögzítések is lehetővé válnak. Egyszerű felszerelni. A készlet tartalmaz 2 konzolt, 2 rögzítőelemet, 4 csavart (8 x 60 mm) 4 dübelt (10 mm). konzolonként * L. Faltól való távolság L Senior Ventil Univerzális csatlakozó kompakt és lapradiátorokhoz csatlakozó lemez nélkül, a vasrács feletti illesztéshez. konzolonként * Vízszintes Csíptető szélesség A Faltól való távolság L Senior Ventil Senior Ventil Senior Ventil , Senior Ventil , Senior Ventil , * A legalsó rögzítési pont furatánál és min. faltávolságnál. Vízszintes Senior Standard Senior Standard Senior Standard * A rögzítési pontnál és L. faltávolságnál

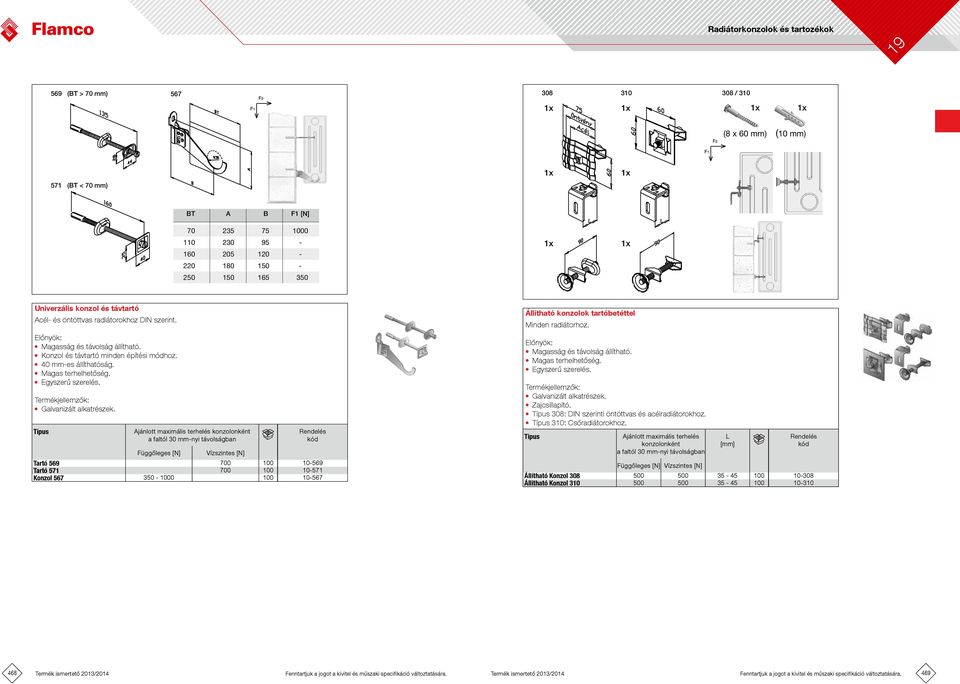

14 569 (BT > 70 mm) / (BT < 70 mm) BT A B F Univerzális konzol és távtartó Acél- és öntöttvas radiátorokhoz DIN szerint. Magasság és távolság állítható. Konzol és távtartó minden építési módhoz. 40 mm-es állíthatóság. Egyszerű szerelés. Galvanizált alkatrészek. konzolonként a faltól 30 mm-nyi távolságban Vízszintes Tartó Tartó Konzol Állítható konzolok tartóbetéttel Minden radiátorhoz. Magasság és távolság állítható. Egyszerű szerelés. Galvanizált alkatrészek. 308: DIN szerinti öntöttvas és acélradiátorokhoz. 310: Csőradiátorokhoz. konzolonként a faltól 30 mm-nyi távolságban L Vízszintes Állítható Konzol Állítható Konzol

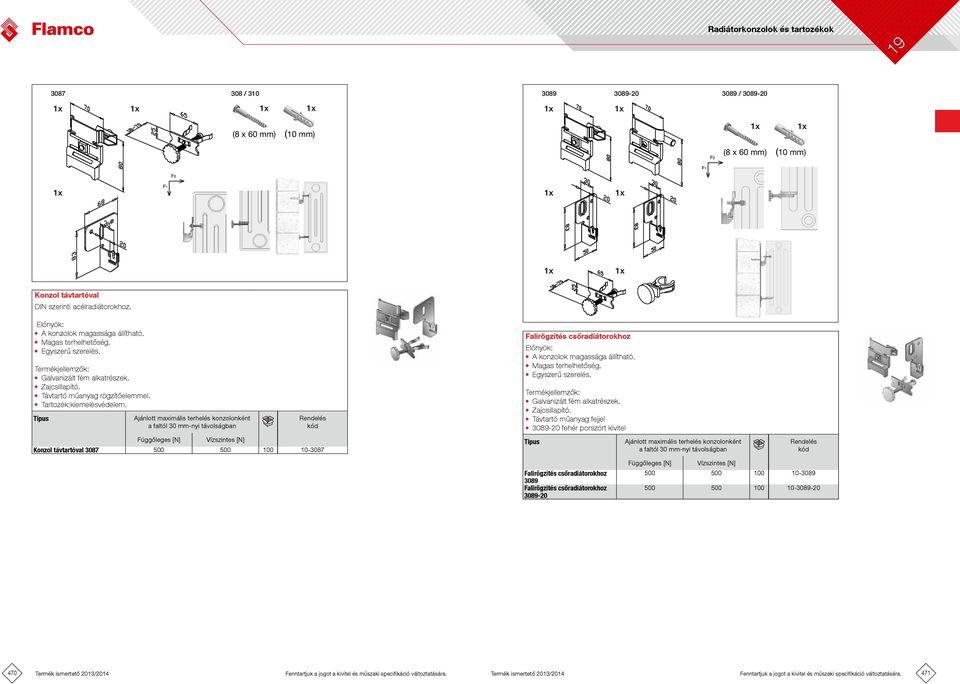

15 / / Konzol távtartóval DIN szerinti acélradiátorokhoz. A konzolok magassága állítható. Egyszerű szerelés. Távtartó műanyag rögzítőelemmel. Tartozék:kiemelésvédelem. konzolonként a faltól 30 mm-nyi távolságban Vízszintes Konzol távtartóval Falirögzítés csőradiátorokhoz A konzolok magassága állítható. Egyszerű szerelés. Távtartó műanyag fejjel fehér porszórt kivitel Falirögzítés csőradiátorokhoz 3089 Falirögzítés csőradiátorokhoz konzolonként a faltól 30 mm-nyi távolságban Vízszintes

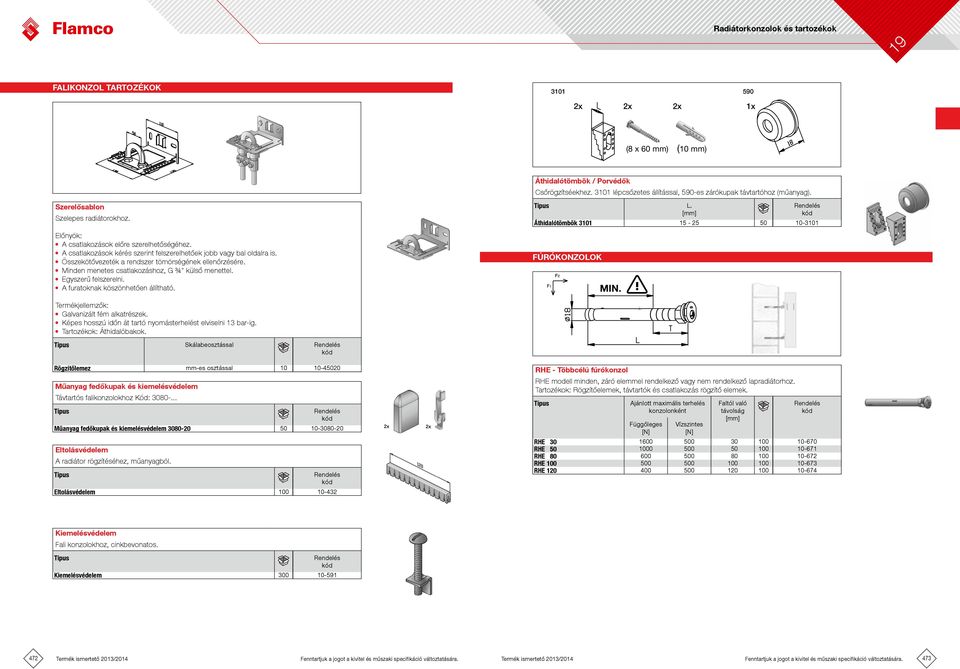

16 Falikonzol tartozékok Áthidalótömbök / Porvédők Csőrögzítséekhez lépcsőzetes állítással, 590-es zárókupak távtartóhoz (műanyag). Szerelősablon Szelepes radiátorokhoz. A csatlakozások előre szerelhetőségéhez. A csatlakozások kérés szerint felszerelhetőek jobb vagy bal oldalra is. Összekötővezeték a rendszer tömörségének ellenőrzésére. Minden menetes csatlakozáshoz, G ¾" külső menettel. Egyszerű felszerelni. A furatoknak köszönhetően állítható. L. Áthidalótömbök Fúrókonzolok MIN. Képes hosszú időn át tartó nyomásterhelést elviselni 13 bar-ig. Tartozékok: Áthidalóbakok. Skálabeosztással Rögzítőlemez mm-es osztással RHE - Többcélú fúrókonzol Műanyag fedőkupak és kiemelésvédelem Távtartós falikonzolokhoz Kód: Műanyag fedőkupak és kiemelésvédelem RHE modell minden, záró elemmel rendelkező vagy nem rendelkező lapradiátorhoz. Tartozékok: Rögzítőelemek, távtartók és csatlakozás rögzítő elemek. konzolonként Vízszintes Faltól való távolság Eltolásvédelem A radiátor rögzítéséhez, műanyagból. RHE RHE RHE RHE RHE Eltolásvédelem Kiemelésvédelem Fali konzolokhoz, cinkbevonatos. Kiemelésvédelem

17 MIN. MIN. RHP - Többcélú fúrókonzol Rögzítőfurat a tartón. A konzolon és a tartón is állítható a távolság. Galvanizált fém alaktrészek. Tartozékok: Tartó és szorító. konzolonként Vízszintes Faltól való távolság RHP RHP RHP RHP RHP MIN. RHL - Többcélú fúrókonzol Alkalmazható radiátorok függesztéséhez. Nagyfokú állíthatóság. Minden problémás szereléshez. Állítható szorítótartó. Tartozékok: Távolságtartó és szorítótartó. konzolonként Vízszintes Faltól való távolság RHL RHL RHL RHL RHL RHG - Többcélú fúrókonzol M8-as csatlakozással. Nagyfokú állíthatóság. Minden problémás helyen alkalmazható. konzolonként Vízszintes Faltól való távolság RHG RHG RHG RHG RHG

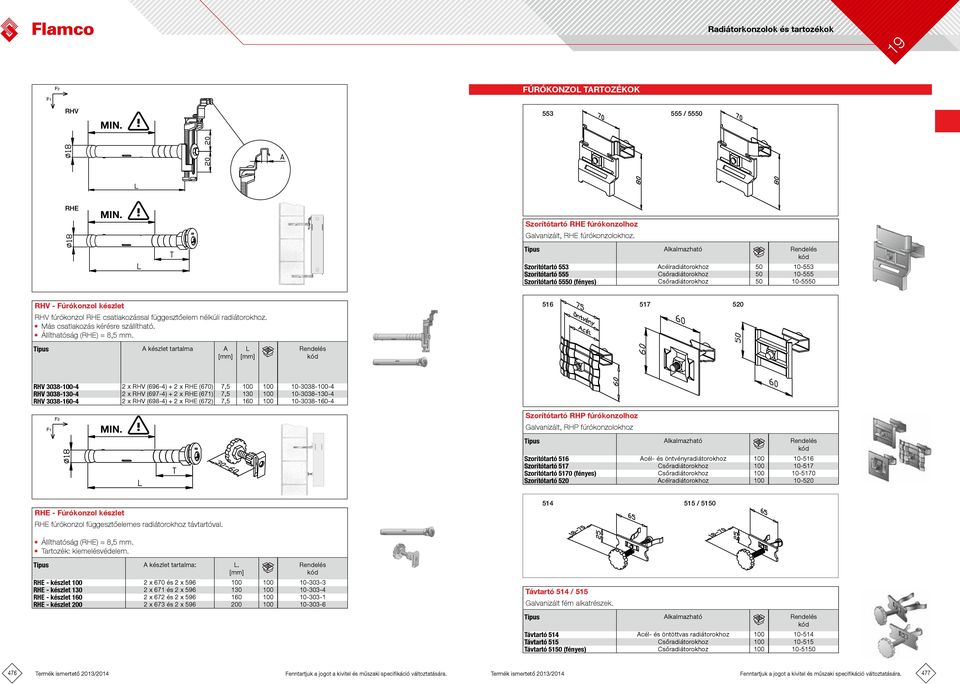

18 Fúrókonzol tartozékok RHV MIN / 5550 RHE MIN. Szorítótartó RHE fúrókonzolhoz Galvanizált, RHE fúrókonzolokhoz. Alkalmazható Szorítótartó 553 Acélradiátorokhoz Szorítótartó 555 Csőradiátorokhoz Szorítótartó 5550 (fényes) Csőradiátorokhoz RHV - Fúrókonzol készlet RHV fúrókonzol RHE csatlakozással függesztőelem nélküli radiátorokhoz. Más csatlakozás kérésre szállítható. Állíthatóság (RHE) = 8,5 mm A készlet tartalma A L RHV x RHV (696-4) 2 x RHE (670) 7, RHV x RHV (697-4) 2 x RHE (671) 7, RHV x RHV (698-4) 2 x RHE (672) 7, MIN. Szorítótartó RHP fúrókonzolhoz Galvanizált, RHP fúrókonzolokhoz Alkalmazható Szorítótartó 516 Acél- és öntvényradiátorokhoz Szorítótartó 517 Csőradiátorokhoz Szorítótartó 5170 (fényes) Csőradiátorokhoz Szorítótartó 520 Acélradiátorokhoz RHE - Fúrókonzol készlet RHE fúrókonzol függesztőelemes radiátorokhoz távtartóval / 5150 Állíthatóság (RHE) = 8,5 mm. Tartozék: kiemelésvédelem. A készlet tartalma: L. RHE - készlet x 670 és 2 x RHE - készlet x 671 és 2 x RHE - készlet x 672 és 2 x RHE - készlet x 673 és 2 x Távtartó 514 / 515 Galvanizált fém alkatrészek. Alkalmazható Távtartó 514 Acél- és öntöttvas radiátorokhoz Távtartó 515 Csőradiátorokhoz Távtartó 5150 (fényes) Csőradiátorokhoz

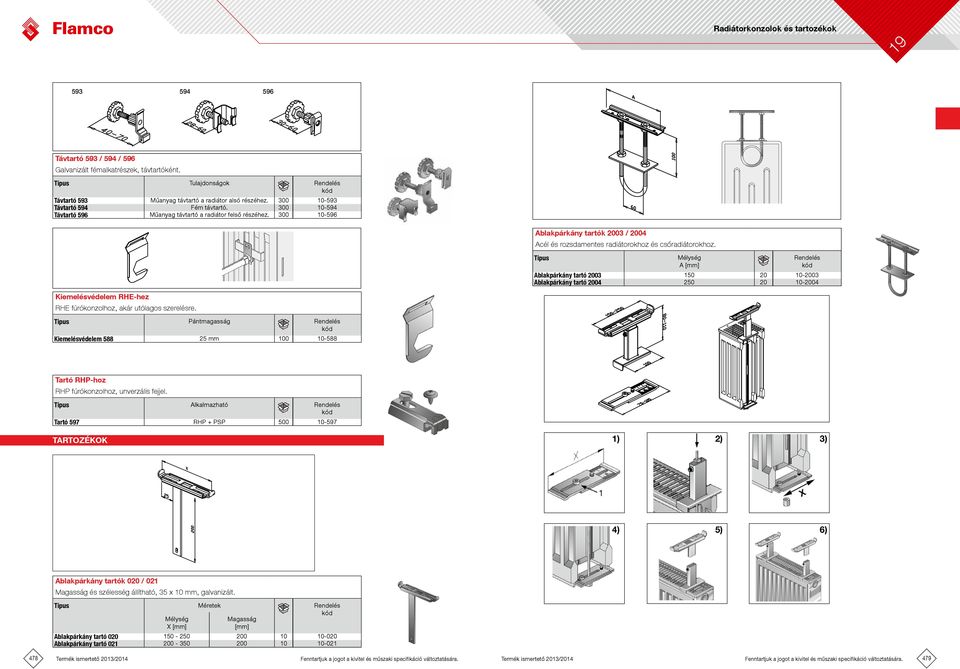

19 Távtartó 593 / 594 / 596 Galvanizált fémalkatrészek, távtartóként. Tulajdonságok Távtartó 593 Műanyag távtartó a radiátor alsó részéhez Távtartó 594 Fém távtartó Távtartó 596 Műanyag távtartó a radiátor felső részéhez Ablakpárkány tartók 2003 / 2004 Acél és rozsdamentes radiátorokhoz és csőradiátorokhoz. Mélység A Ablakpárkány tartó Ablakpárkány tartó Kiemelésvédelem RHE-hez RHE fúrókonzolhoz, akár utólagos szerelésre. Pántmagasság Kiemelésvédelem mm Tartó RHP-hoz RHP fúrókonzolhoz, unverzális fejjel. Alkalmazható Tartó 597 RHP PSP Tartozékok 1) 2) 3) 4) 5) 6) Ablakpárkány tartók 020 / 021 Magasság és szélesség állítható, 35 x 10 mm, galvanizált. Méretek Mélység X Magasság Ablakpárkány tartó Ablakpárkány tartó

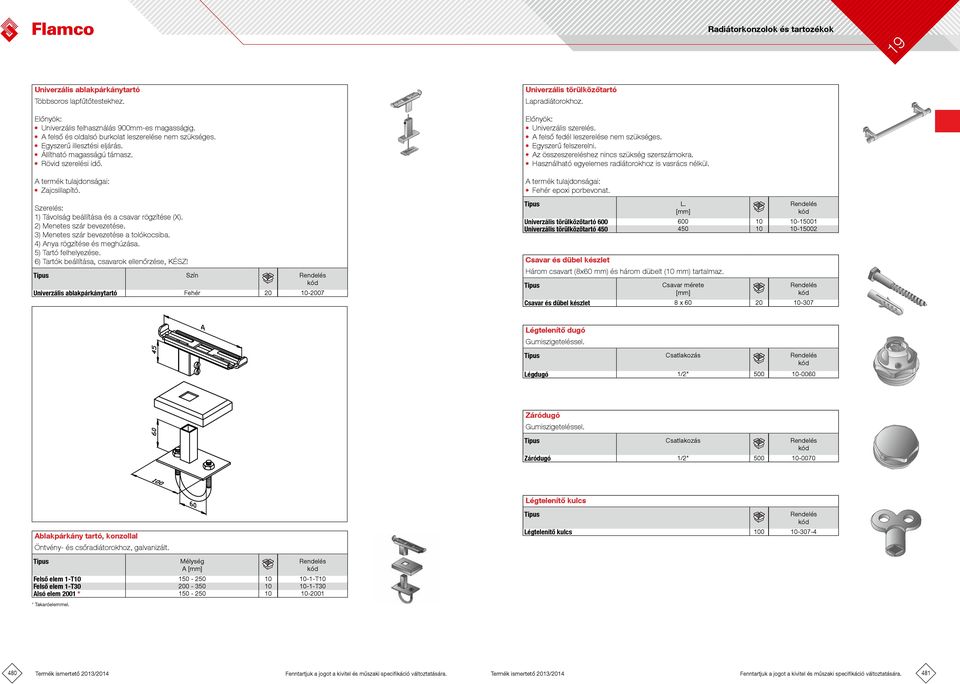

20 Univerzális ablakpárkánytartó Többsoros lapfűtőtestekhez. Univerzális felhasználás 900mm-es magasságig. A felső és oldalsó burkolat leszerelése nem szükséges. Egyszerű illesztési eljárás. Állítható magasságú támasz. Rövid szerelési idő. A termék tulajdonságai: Szerelés: 1) Távolság beállítása és a csavar rögzítése (X). 2) Menetes szár bevezetése. 3) Menetes szár bevezetése a tolókocsiba. 4) Anya rögzítése és meghúzása. 5) Tartó felhelyezése. 6) Tartók beállítása, csavarok ellenőrzése, KÉSZ! Szín Univerzális ablakpárkánytartó Fehér Univerzális törülközőtartó Lapradiátorokhoz. Univerzális szerelés. A felső fedél leszerelése nem szükséges. Egyszerű felszerelni. Az összeszereléshez nincs szükség szerszámokra. Használható egyelemes radiátorokhoz is vasrács nélkül. A termék tulajdonságai: Fehér epoxi porbevonat. L. Univerzális törülközőtartó Univerzális törülközőtartó Csavar és dübel készlet Három csavart (8x60 mm) és három dübelt (10 mm) tartalmaz. Csavar mérete Csavar és dübel készlet 8 x Légtelenítő dugó Gumiszigeteléssel. Csatlakozás Légdugó 1/2" Záródugó Gumiszigeteléssel. Csatlakozás Záródugó 1/2" Légtelenítő kulcs Ablakpárkány tartó, konzollal Öntvény- és csőradiátorokhoz, galvanizált. Légtelenítő kulcs Mélység A Felső elem 1-T T10 Felső elem 1-T T30 Alsó elem 2001 * * Takaróelemmel
