Forankringsmasse 294 DANA LIM A/S. Termékinformáció: Reaktív gyanta-habarcs, vinilészter-bázis, sztirolmentes.

Átírás

1 HU Termékinformáció: Forankringsmasse 294 Reaktív gyanta-habarcs, vinilészter-bázis, sztirolmentes. Termékjellemzők és felhasználás: A Forankringsmasse 294 egy sztirolmentes keverék nagy erősségű kémiai rúdkötésekhez különböző építőanyagokban. A Forankringsmasse 294 biztonságos nagy terhelésnél is. A speciális csomagolás biztosítja a gyors és könnyű keveredését a komponenseknek. A Forankringsmasse 294 használható különböző építőanyagokban (tömör beton, könnyű falazók, tömör és lyukacsos téglák, természetes kövek, stb ) A terméket jóváhagyták a következők alapján: Fizikai / kémiai adatok: Ragasztó: Típus: Állaga: Eltarthatóság: Csomagolás: Megkötött ragasztó: Ellenállás: Kémiai úton keményedő, kétkomponensű, sztirolmentes Paszta Minimum 1 év zárt csomagolásban száraz és hűvös helyen. Cikkszám M éret Szín ml Szürke Hőmérséklet: folyamatosan +80 C-ig, rövid ideig +120 C-ig Időjárási hatások: jó Kémiai ellenállás: magas Forankringsmasse Oldal 1/6 DANA PU Vinterskum Revideret Side 1/2

2 Használati utasítás betonhoz és könnyebb kövekhez: Használat: Nagy teherbírású kötésekhez használható tömör kövekben és különböző nem üreges betonokban. Alkalmas perem közeli rögzítésekhez. Javítható vele egyes betonok erőssége. Előnyök: Használható tömör köveknél. Szinte minden fémmel kapcsolatba kerülhet szerkezetétől és felületkezelésétől függetlenül. Hosszú ideig felhasználható, ha nincsenek keveredve az összetevők. Áthatolhatatlan a víz számára m egkötött állapotban, nincs beszivárgás a tömített rések széleinél. Hőmérséklet: Alkalmazás: Felhasználható, ha a kartus legalább +20 C hőmérsékletű. 1. Fúrjunk lyukat megfelelő fúrószárral 2. Tisztítsuk ki a lyukat (fújás: 4x, kefélés: 4x, fújás: 4x) 3. Tekerjük a keverőcsőrt a kartusra! 4. Kinyomunk annyit, hogy kb. 10 cm elegy legyen a csőben 5. A lyuk végétől elkezdjük folyamatosan feltölteni a keverékkel 6. Benyomjuk a rudat finoman forgatva a lyuk mélyére 7. Ellenőrizzük a keverék mennyiségét 8. Betartjuk a kötési időt 9. Felhelyezzük az alkatrészeket, a megfelelő nyomatékkal meghúzzuk Forankringsmasse Oldal 2/6 /6

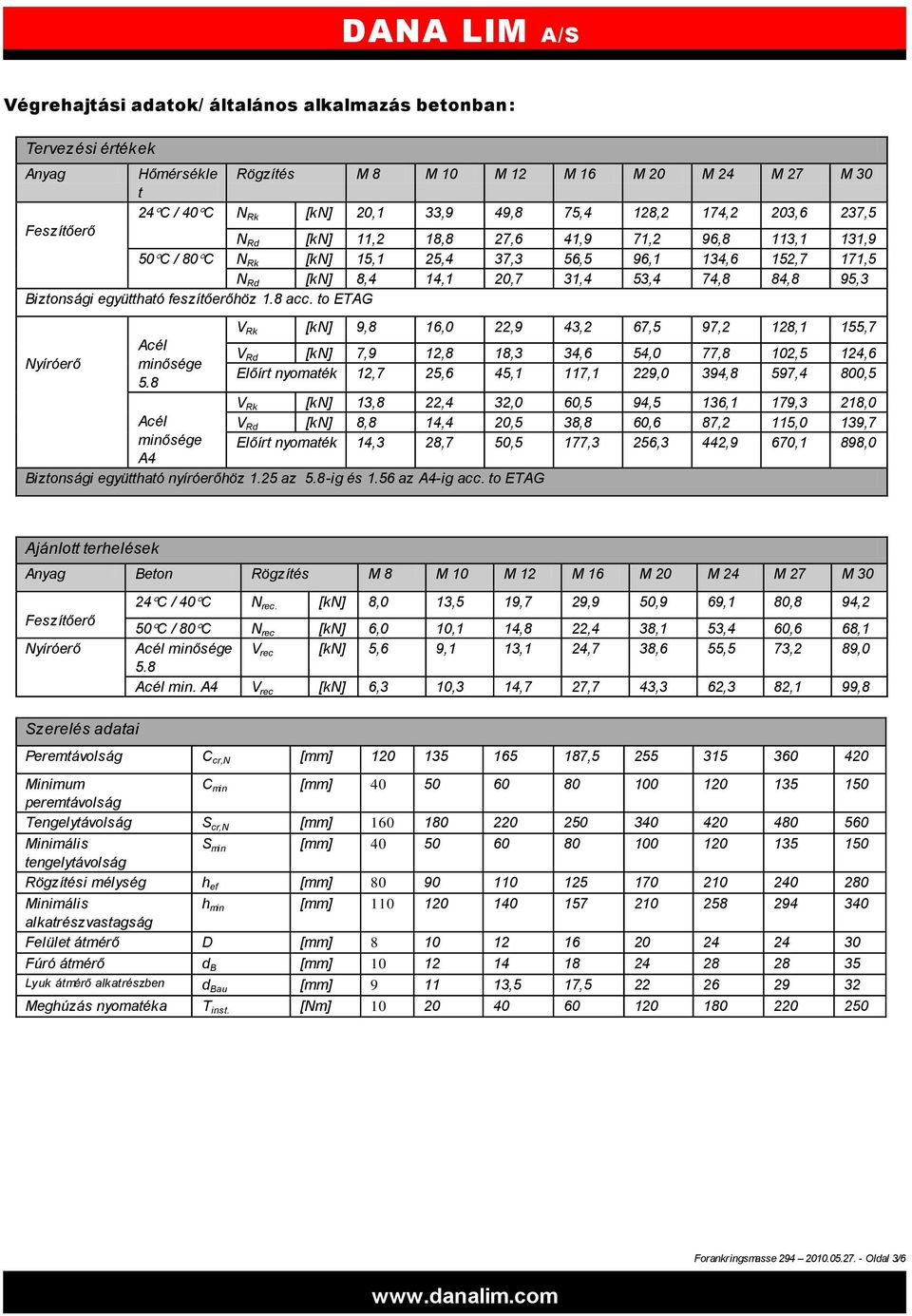

3 Végrehajtási adatok/ általános alkalmazás betonban: Tervezési értékek Anyag Hőmérsékle t Rögzítés M 8 M 10 M 12 M 16 M 20 M 24 M 27 M C / 40 C N Rk [kn] 20,1 33,9 49,8 75,4 128,2 174,2 203,6 237,5 Feszítőerő N Rd [kn] 11,2 18,8 27,6 41,9 71,2 96,8 113,1 131,9 50 C / 80 C N Rk [kn] 15,1 25,4 37,3 56,5 96,1 134,6 152,7 171,5 N Rd [kn] 8,4 14,1 20,7 31,4 53,4 74,8 84,8 95,3 Biztonsági együttható feszítőerőhöz 1.8 acc. to ETAG Nyíróerő Acél minősége 5.8 Acél minősége A4 V Rk [kn] 9,8 16,0 22,9 43,2 67,5 97,2 128,1 155,7 V Rd [kn] 7,9 12,8 18,3 34,6 54,0 77,8 102,5 124,6 Előírt nyomaték 12,7 25,6 45,1 117,1 229,0 394,8 597,4 800,5 V Rk [kn] 13,8 22,4 32,0 60,5 94,5 136,1 179,3 218,0 V Rd [kn] 8,8 14,4 20,5 38,8 60,6 87,2 115,0 139,7 Előírt nyomaték 14,3 28,7 50,5 177,3 256,3 442,9 670,1 898,0 Biztonsági együttható nyíróerőhöz 1.25 az 5.8-ig és 1.56 az A4-ig acc. to ETAG Ajánlott terhelések Anyag Beton Rögzítés M 8 M 10 M 12 M 16 M 20 M 24 M 27 M 30 Feszítőerő Nyíróerő Szerelés adatai 24 C / 40 C N rec. [kn] 8,0 13,5 19,7 29,9 50,9 69,1 80,8 94,2 50 C / 80 C N rec [kn] 6,0 10,1 14,8 22,4 38,1 53,4 60,6 68,1 Acél minősége V rec [kn] 5,6 9,1 13,1 24,7 38,6 55,5 73,2 89,0 5.8 Acél min. A4 V rec [kn] 6,3 10,3 14,7 27,7 43,3 62,3 82,1 99,8 Peremtávolság C cr,n [mm] , Minimum C min [mm] peremtávolság Tengelytávolság S cr,n [mm] S min [mm] tengelytávolság Rögzítési mélység h ef [mm] h min [mm] alkatrészvastagság Felület átmérő D [mm] Fúró átmérő d B [mm] Lyuk átmérő alkatrészben d Bau [mm] ,5 17, Meghúzás nyomatéka T inst. [Nm] Forankringsmasse Oldal 3/6

4 Utasítás üreges téglához: Használat: Használható közepes teherbíráshoz. Befecskendezhetjük üreges téglákba (Hlz 4 to DIN 105), homokkő üreges téglákba (KSL 104 to DIN 106), üreges könnyű beton téglákba (Hbl 2 to DIN ), üreges beton téglákhoz (Hbn 4 to DIN ) és könnyű szerkezetű kövekhez. Alkalmazható korlátok, állványok, előtetők, kábel és csőrendszerek, állmennyezetek, tartóprofilok, stb szereléséhez. Előnyök: Hőmérséklet: Biztonságos és erős rögzítést biztosít üreges szerkezetű építőanyagokban. Segítségével olyan helyekre lehet rögzíteni pl. peremhez közel -, ahol más jellegű mechanikai kötés nem hozható létre. Sokáig felhasználható a nem keveredett anyag, esetleg csak a keverőszárat kell cserélni. Felhasználható, ha a kartus legalább +20 C hőmérsékletű. Alkalmazás: 1. Fúrjunk lyukat megfelelő fúrószárral 2. Tisztítsuk ki a lyukat (fújás: 2x, kefélés: 2x, fújás: 2x) 3. Tekerjük a keverőcsőrt a kartusra! 4. Kinyomunk annyit, hogy kb. 10 cm elegy legyen a csőben 5. Behelyezzük a perforált perselyt 6. Elkezdjük a mélyétől feltölteni a lyukat a perforáláson át 7. Betoljuk a rudat, ameddig lehet finoman forgatva 8. Megvárjuk a kötési időt 9. Felhelyezzük az alkatrészeket és megfelelő nyomatékkal meghúzzuk Forankringsmasse Oldal 4/6

5 Végrehajtási adatok / általános alkalmazás üreges téglában és könnyű anyagokban: Tervezési értékek Általános persely Elfogadható persely Kő Keménységi M 6 M 8 M 10 M 12 M 8 M 10 osztály Hlz 4 0,3 0,3 0,3 0,3 0,3 0,3 Üreges tégla Hlz 6 F rec [kn] 0,4 0,4 0,4 0,4 0,4 0,4 Hlz 12 0,7 0,8 0,8 0,8 0,8 0,8 KSL 4 0,3 0,3 0,3 0,3 0,3 0,3 Homokkő üreges tégla KSL 6 F rec [kn] 0,4 0,4 0,4 0,4 0,4 0,4 KSL 12 0,7 0,8 0,8 0,8 0,8 0,8 Homokkő tömör tégla KSL 12 F rec [kn] 0,5 1,7 1,7 1,7 1,7 1,7 Tömör tégla Mz 12 F rec [kn] 0,5 1,7 1,7 1,7 1,7 1,7 Üreges könnyűbeton elem Hbl 2 F rec [kn] 0,3 0,3 0,30 0,3 Hbl4 0,5 0,6 0,6 0,6 Üreges betonelem Hbn 4 F rec [kn] 0,5 0,6 0,6 0,6 Általános persely 9x50 X 13x85 [mm] x x X 13x130 x X Elfogadható persely SH 13x100 [mm] x SH 15x100 X Szerelés adatai Általános persely Elfogadható persely Tengelytávolság S cr,n [mm] Hlz, KSL, Mz, KS = Hbl, Hbn = 200 Min S [mm] Hlz, KSL, Mz, KS = tengelytávolság Hbl, Hbn = 100 Tengelytávolság lyukak nélkül S singl. [mm] Peremtávolság C cr,n [mm] Min. C [mm] peremtávolság Furat mélysége h ef [mm] Furat mélysége persely nélkül h ef [mm] alkatrészvastagság h min [mm] Fúró átmérő d b [mm] Lyuk átmérő alkatrészben d bau [mm] Meghúzás nyomatéka T Inst. [Nm] Kötési folyamat Hőmérséklet Kötés megkezdése Teljes kötés száraz aljzatban Teljes kötés nedves aljzatban -5 C 90 perc 840 perc 1680 perc 0 C 45 perc 420 perc 840 perc +5 C 25 perc 120 perc 240 perc +10 C 15 perc. 80 perc 160 perc Forankringsmasse Oldal 5/6

6 Jellemző sajátosságok: (Vizsgált értékek és módszerek a betonanyagok vizsgálatával egyeznek meg!) Hajlító, húzó- és nyomószilárdság: Minta előkészítése és a próba végrehajtása EN része alapján; szilárdság meghatározása Az értékek három minta alapján voltak tesztelve, méret: 40 x 40 x 160 mm. Betöltés növekedése a hajlító húzószilárdság próbáig: (50 ± 10) N/s Betöltés növekedése a nyomószilárdság próbáig: (2400 ± 200) N/s 1 tábla. Hajlító húzó- és nyomószilárdság Mintadarab sorszáma. A minta kora a teszt Nyers sűrűség Hajlítóhúzószilárdság Nyomószilárdság idején [Kg/dm 3 ] [N/mm 2 ] [N/mm 2 ] 1 24 időegység 1, időegység 1, időegység 1, Középérték 1, Dinamikus rugalmassági modulus: A dinamikus rugalmassági modulus azaz egységnyi fajlagos hosszváltozás okozta feszültség - meghatározása a Forankringsmasse teljes élettartama alatt érvényes. Fontos érték az anyagminőség megismeréséhez. Az eredmények a 2. táblában: 2. tábla Dinamikus rugalmassági modulus a mintákban (40x40x160 mm) Mintadarab sorszáma Nyers sűrűség Értékek 24 óra elteltével [Kg/dm 3 ] [N/mm 2 ] 1 1, , , Középérték 1, Energia töréskor: Minta előkészítése és a próba végrehajtása EN része alapján; szilárdság meghatározása. Hajlító húzó- és nyomószilárdság öt mintán lett tesztelve. Meghatározva az összetöréshez szükséges energiát, megkapjuk a maximális terhelés adatait. Mintadarab mérete 40 x 40 x 160 mm. Teszt sebessége, ellentétben a DIN EN 196 szabályával: 1 mm/min. 3. tábla Hajlító húzó- és nyomószilárdság, töréshez szükséges energia Minta kora a tesztkor Tulajdonságok Extrém értékek Átlagos értékek Változási együttható % Húzószilárdság 15,90 20,50 18,7 9,13 Törési energia 1,17 2,15 1,81 20,40 maximum erőnél hajlításnál (Nm) Nyomás 89,50 97,60 93,40 3,63 Törési energia maximum erőnél nyomásnál (Nm) 199,8 283,5 239,60 14,10 Tisztítás: A szerszámok tisztíthatóak megkötés előtt akár Wipes 915-tel vagy terpentinnel. A megkötött ragasztó csak mechanikusan távolítható el. Bőrről vízzel és szappannal lemosható. Az adatlapon szereplő információk és adatok kiterjedt laboratóriumi vizsgálatokon és gyakorlati tapasztalatokon alapulnak és segítik Biztonság: a felhasználót az optimális felhasználási/munkamódszerek beállításában. Mivel azonban az adott felhasználási mód Megjelölés: különbözhet az általunk leírtaktól, Xi, irritatív ezen esetekben nem garantálhatjuk az optimális eredményt a termék használatakor. A technikai adatlapon szereplő információk/adatok egyfajta jellemző értékek, amelyek segíthetik a felhasználási További információkért paraméterek tekintse pontos beállítását. meg a termék Ily módon biztonsági nem adatlapját.. értelmezhetők szigorúan termékparaméterként. GYÁRTÓ: DANA LIM A/S DENMARK- Forgalmazza: Dana Lim Magyarország Kft., 1184 Budapest Fáy u.2. TELEFON: 382/03-03 FAX 382/ INFO@DANALIM.COM
