Bio-Tec DIGITÁLIS KAZÁNVEZÉRLÉS

Méret: px
Mutatás kezdődik a ... oldaltól:

Download "Bio-Tec DIGITÁLIS KAZÁNVEZÉRLÉS"

Átírás

1 40306 MACINEC GLAVNA 12 KROATIEN tel: ; fax : MŰSZAKI KÉZIKÖNYV Bio-Tec DIGITÁLIS KAZÁNVEZÉRLÉS

2 TUDKRBT NJEM 2

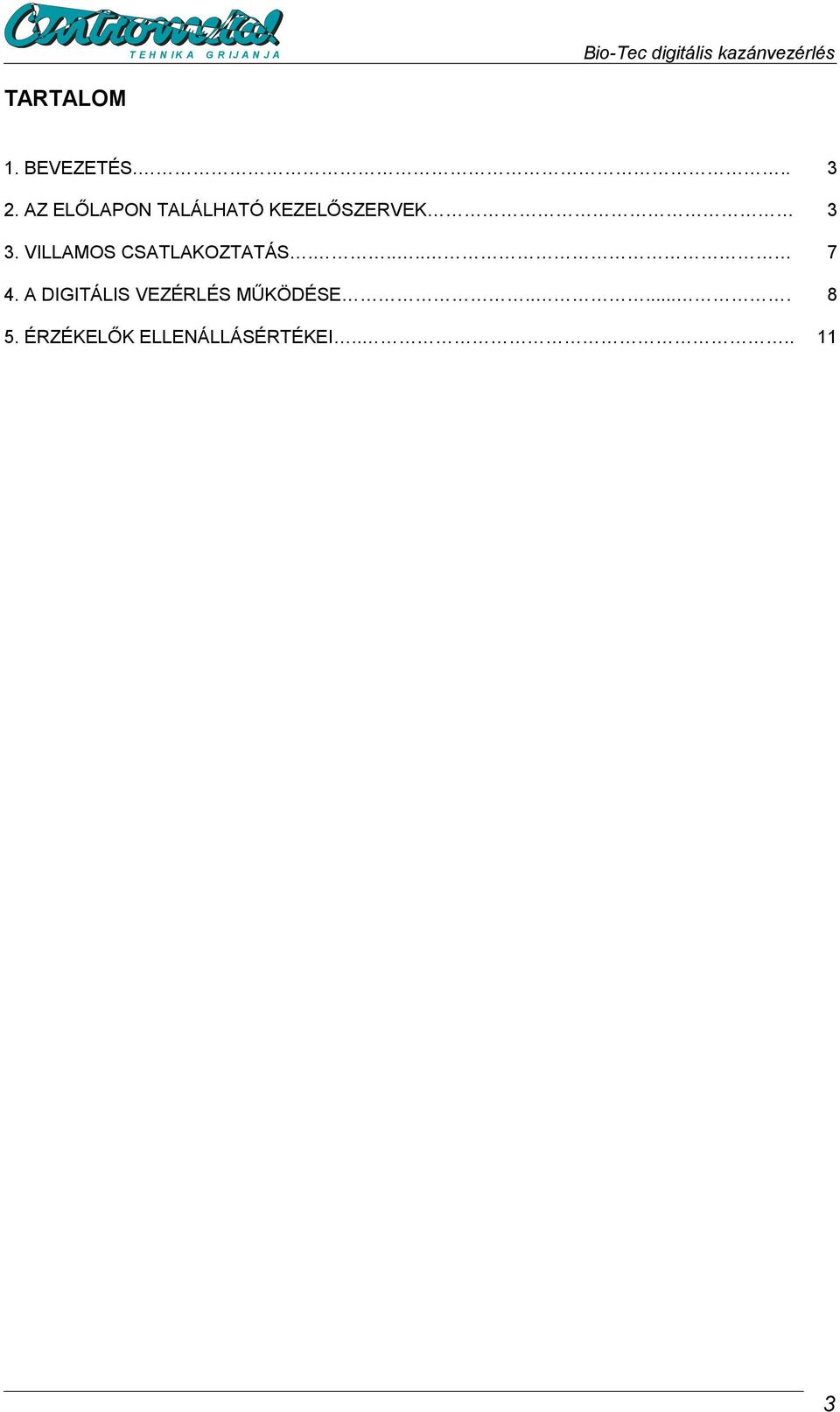

3 TARTALOM 1. BEVEZETÉS AZ ELŐLAPON TALÁLHATÓ KEZELŐSZERVEK 3. VILLAMOS CSATLAKOZTATÁS A DIGITÁLIS VEZÉRLÉS MŰKÖDÉSE ÉRZÉKELŐK ELLENÁLLÁSÉRTÉKEI

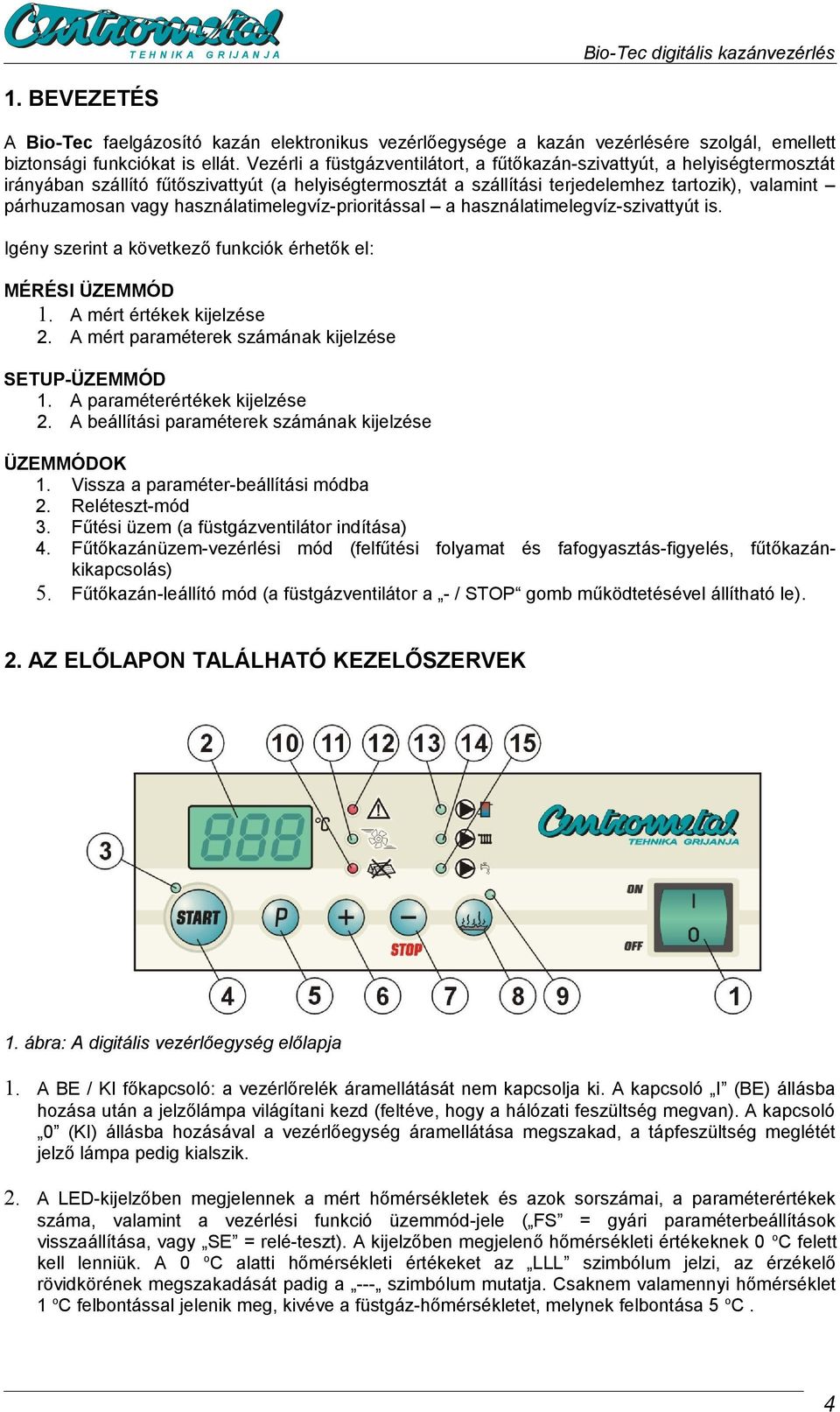

4 1. BEVEZETÉS A Bio-Tec faelgázosító kazán elektronikus vezérlőegysége a kazán vezérlésére szolgál, emellett biztonsági funkciókat is ellát. Vezérli a füstgázventilátort, a fűtőkazán-szivattyút, a helyiségtermosztát irányában szállító fűtőszivattyút (a helyiségtermosztát a szállítási terjedelemhez tartozik), valamint párhuzamosan vagy használatimelegvíz-prioritással a használatimelegvíz-szivattyút is. Igény szerint a következő funkciók érhetők el: MÉRÉSI ÜZEMMÓD 1. A mért értékek kijelzése 2. A mért paraméterek számának kijelzése SETUP-ÜZEMMÓD 1. A paraméterértékek kijelzése 2. A beállítási paraméterek számának kijelzése ÜZEMMÓDOK 1. Vissza a paraméter-beállítási módba 2. Reléteszt-mód 3. Fűtési üzem (a füstgázventilátor indítása) 4. Fűtőkazánüzem-vezérlési mód (felfűtési folyamat és fafogyasztás-figyelés, fűtőkazánkikapcsolás) 5. Fűtőkazán-leállító mód (a füstgázventilátor a - / STOP gomb működtetésével állítható le). 2. AZ ELŐLAPON TALÁLHATÓ KEZELŐSZERVEK 1. ábra: A digitális vezérlőegység előlapja 1. A BE / KI főkapcsoló: a vezérlőrelék áramellátását nem kapcsolja ki. A kapcsoló I (BE) állásba hozása után a jelzőlámpa világítani kezd (feltéve, hogy a hálózati feszültség megvan). A kapcsoló 0 (KI) állásba hozásával a vezérlőegység áramellátása megszakad, a tápfeszültség meglétét jelző lámpa pedig kialszik. 2. A LED-kijelzőben megjelennek a mért hőmérsékletek és azok sorszámai, a paraméterértékek száma, valamint a vezérlési funkció üzemmód-jele ( FS = gyári paraméterbeállítások visszaállítása, vagy SE = relé-teszt). A kijelzőben megjelenő hőmérsékleti értékeknek 0 o C felett kell lenniük. A 0 o C alatti hőmérsékleti értékeket az LLL szimbólum jelzi, az érzékelő rövidkörének megszakadását padig a --- szimbólum mutatja. Csaknem valamennyi hőmérséklet 1 o C felbontással jelenik meg, kivéve a füstgáz-hőmérsékletet, melynek felbontása 5 o C. 4

5 3. A START-lámpa (LED) a vezérlés működési üzemmódját mutatja. Ha a lámpa nem világít, a vezérlőegység ki van kapcsolva, ha villog, a felfűtési folyamat aktív, s ha folyamatosan világít, az a fűtőkazán állandósult működését jelzi. 4. START gomb - Ha a fűtőkazán kikapcsolt állapotában ezt a gombot egyszer megnyomjuk, azzal a felfűtési folyamatot aktiváljuk (LED villog). - Ha a fűtőkazán felfűtési állapotában a START gombot megnyomjuk, azzal a vezérlést és a fafelhasználás ellenőrzését aktiváljuk. - A fűtőkazán bekapcsolt állapotában (azaz a kazán égető üzemmódjában) a START gomb hatástalan. 5. P gomb - Ha a vezérlőegység sem SETUP-, sem reléteszt-üzemmódban nincs, a P gomb megnyomásával megjeleníthető az adott mérés sorszáma. Ez a szám a + (6) vagy - (7) gomb és a P gomb egyidejű megnyomásával módosítható. A P gomb felengedése után a vezérlőegység a mért értékeket jelzi ki. - Ha paraméterbeállítás közben megnyomjuk a P gombot, a vezérlőegység a paraméterek sorszámát jelzi ki. Ez a szám a + (6) vagy - (7) gomb és a P gomb egyidejű megnyomásával módosítható. A P gomb felengedése után a vezérlőegység a kiválasztott paraméter értékét jelzi ki. - A P gomb és a GLUT (parázs) gomb egyidejű megnyomásakor a vezérlőegység 3 másodperc időtartamra Paraméterérték-beállítás (Setup) üzemmódra vált. Ebből az üzemmódból ugyanilyen módon lehet kilépni. A SETUP -üzemmódot a (10) és (12) LEDjelzőlámpák villogása jelzi. - Ha a P gombot és a főkapcsolót 6 másodpercen át együttesen lenyomva tartjuk, megjelenik az FS kijelzés és a vezérlőegység az összes értéket a gyárilag beállított paraméterekre állítja vissza gomb - Ha SETUP üzemmódban a + gombot és az (5) P gombot együttesen nyomjuk meg, a paraméterek sorszáma felfelé módosul. - A + gombot SETUP üzemmódban megnyomva a kiválasztott paraméter értéke növekszik. - Ha mérés közben a + gombot és az (5) P gombot együttesen nyomjuk meg, a mérési sorszám felfelé módosul / STOP gomb - Ha a vezérlőegység mérési üzemmódban van és az (5) P gomb nincs megnyomva, a - / STOP gomb megnyomásával 3 másodpercre leáll a vezérlési folyamat, azaz a fűtőkazán kikapcsolásra kerül. - Ha SETUP üzemmódban a - / STOP gombot és az (5) P gombot együttesen nyomjuk meg, a paraméterek sorszáma lefelé módosul. - A - / STOP gombot SETUP üzemmódban megnyomva a kiválasztott paraméter értéke csökken. - Ha mérési üzemmódban a - / STOP gombot és az (5) P gombot együttesen nyomjuk meg, a mérési sorszám lefelé módosul. 8. GLUT gomb - A GLUT (parázs) gomb megnyomásával a Fűtés parázstartással / parázstartás nélkül fűtési üzemmód aktiválható / inaktiválható. - Az (5) P gomb és a GLUT (parázs) gomb 3 másodpercen át történő együttes megnyomásával a vezérlőegység Paraméterérték-beállítás (Setup) üzemmódra vált. Ebből az üzemmódból ugyanilyen módon lehet kilépni. A SETUP -üzemmódot a (10) és (12) LEDjelzőlámpák villogása jelzi. - A GLUT gomb és az (1) BE/KI főkapcsoló 6 másodpercig tartó együttes lenyomva tartása után megjelenik az "SP" kijelzés, a vezérlőegység pedig várakozási üzemmódra vált ekkor a vezérlőegység összes relékimenete ellenőrizhető. Előbb a P1 szivattyút aktiváljuk, majd a 5

6 GLUT gomb minden egyes további megnyomásával a soronkövetkező relékimenetet. Az utolsó relé (füstgáz-ventilátor) után a P1 szivattyú újraindul és a folyamat megismételhető. 9. GLUT jelzőlámpa (LED): a parázstartásos fűtési üzemmód aktivált állapotát jelzi. Parázstartásos fűtési üzemmód: a (8) GLUT (parázs) gomb megnyomásával a Fűtés parázstartással / parázstartás nélkül fűtési üzemmód aktiválható / inaktiválható. 10. HOLZMANGEL (fahiány) jelzőlámpa (LED): a füstgáz-hőmérsékletnek a parázstartásos vagy parázstartás nélküli fűtési üzemmódhoz szükséges érték alá csökkenését jelzi a felfűtési folyamat befejezése utáni időszakban. Ez a fűtőanyag teljes elfogyását, a befűtési folyamat sikertelenségét, vagy az elszívóventilátor biztonsági okból történt leállását (túlmelegedés) jelezheti. 11. Az ABGASVENTILATOR (füstgázventilátor) jelzőlámpa (LED) a füstgázventilátor működését jelzi. Az ERROR jelzőlámpa (LED) azt jelzi, hogy a füstgázventilátor működése során hiba lépett fel (a lámpa a hiba fellépése után 2,5 másodperces késleltetéssel kezd világítani). A LED-kijelző egyidejűleg villogni kezd és az E szimbólummal együtt 3 másodpercenként kijelzi a hiba kódszámát. Hibakódok: 1 A fűtőkazán-érzékelő üzemzavara 2 A füstgáz-érzékelő üzemzavara 3 Az első puffertároló felső érzékelőjének üzemzavara 4 Az utolsó puffertároló alsó érzékelőjének üzemzavara 5 A használatimelegvíz-tároló érzékelőjének üzemzavara (ha a használatimelegvíztárolóhoz tartozó paraméter aktív) 6 A helyiségtermosztát üzemzavara 7 Készenlét 8 Készenlét 12. A PUMPE 1 (szivattyú) jelzőlámpa (LED) a P1 fűtőkazán-szivattyú állapotát jelzi. 13. A PUMPE 2 (szivattyú) jelzőlámpa (LED) a P2 fűtőszivattyú állapotát jelzi. 14. A PUMPE 3 (szivattyú) jelzőlámpa (LED) a P3 használatimelegvíz-szivattyú állapotát jelzi. MÉRT ÉRTÉKEK Sorszám A kézikönyvben Leírás alkalmazott azonosító kód 1 Tkot fűtőkazán-hőmérséklet 2 Tsv használatimelegvíz-hőmérséklet 3 Tsob helyiség hőmérséklete 4 Ts-namj a helyiségtermosztáton beállított hőmérséklet 5 Tspr1g az első puffertároló felső hőmérsékleti értéke (kimenet) 6 Tsprzd az utolsó vagy az első puffertároló alsó hőmérsékleti értéke 7 Tdim füstgáz-hőmérséklet (kijelzés skálaosztása 5 C) 1. sz. lista: Mért értékek 6

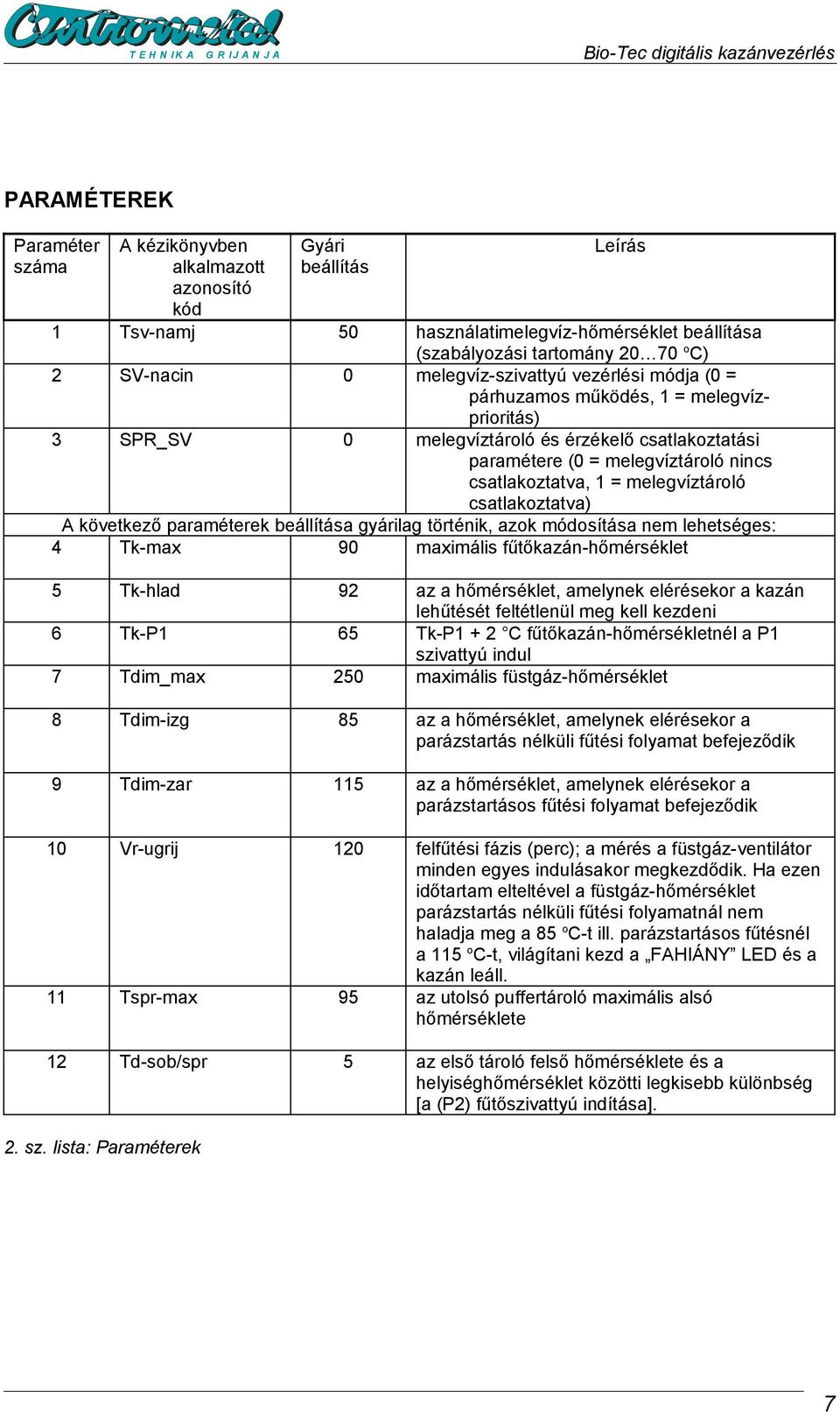

7 PARAMÉTEREK Paraméter száma A kézikönyvben alkalmazott azonosító kód Gyári beállítás Leírás 1 Tsv-namj 50 használatimelegvíz-hőmérséklet beállítása (szabályozási tartomány o C) 2 SV-nacin 0 melegvíz-szivattyú vezérlési módja (0 = párhuzamos működés, 1 = melegvízprioritás) 3 SPR_SV 0 melegvíztároló és érzékelő csatlakoztatási paramétere (0 = melegvíztároló nincs csatlakoztatva, 1 = melegvíztároló csatlakoztatva) A következő paraméterek beállítása gyárilag történik, azok módosítása nem lehetséges: 4 Tk-max 90 maximális fűtőkazán-hőmérséklet 5 Tk-hlad 92 az a hőmérséklet, amelynek elérésekor a kazán lehűtését feltétlenül meg kell kezdeni 6 Tk-P1 65 Tk-P1 + 2 C fűtőkazán-hőmérsékletnél a P1 szivattyú indul 7 Tdim_max 250 maximális füstgáz-hőmérséklet 8 Tdim-izg 85 az a hőmérséklet, amelynek elérésekor a parázstartás nélküli fűtési folyamat befejeződik 9 Tdim-zar 115 az a hőmérséklet, amelynek elérésekor a parázstartásos fűtési folyamat befejeződik 10 Vr-ugrij 120 felfűtési fázis (perc); a mérés a füstgáz-ventilátor minden egyes indulásakor megkezdődik. Ha ezen időtartam elteltével a füstgáz-hőmérséklet parázstartás nélküli fűtési folyamatnál nem haladja meg a 85 o C-t ill. parázstartásos fűtésnél a 115 o C-t, világítani kezd a FAHIÁNY LED és a kazán leáll. 11 Tspr-max 95 az utolsó puffertároló maximális alsó hőmérséklete 12 Td-sob/spr 5 az első tároló felső hőmérséklete és a helyiséghőmérséklet közötti legkisebb különbség [a (P2) fűtőszivattyú indítása]. 2. sz. lista: Paraméterek 7

8 3. VILLAMOS CSATLAKOZTATÁS A kazánvezérlő egység villamos csatlakoztatása (2. ábra). A szivattyúkat és a füstgáz-ventilátort a J5 kapocslécre, a hőmérsékletérzékelőket, a helyiségérzékelőt vagy a termosztátot pedig a J1 kapocslécre kell bekötni. Az összes bekötést bevonat nélküli kábellel (lecsupaszított köpennyel) kell elkészíteni. Ha csak egy puffertároló kerül csatlakoztatásra, az érzékelőt alsó érzékelőként kell rögzíteni. A melegvíztároló érzékelőjét csak abban az esetben szabad bekötni, ha az SPR_SV paraméter (3. sz. paraméter) beállított értéke 1 (üzemelés csatlakoztatott víztárolóval). Érzékelőtípusok: - O1,O3,O4,O5 - NTC 5k (más érzékelők) - O2 - Pt1000 (füstgáz-érzékelők) - Helyiségtermosztát helyiséghőmérséklet-mérési és -beállítási funkcióval. Ha kontaktusos helyiségtermosztát kerül alkalmazásra (túlságosan alacsony hőmérsékletnél az érintkező zár), azt a (11) és (12) kapocslécre kell bekötni. A készüléket sem mozgásszervi, mentális vagy érzékszervi károsodásban szenvedők, sem gyermekek, sem pedig a szükséges tapasztalatokkal vagy ismeretekkel nem rendelkező személyek (kivéve, ha azokat a biztonságukért felelős személy a készülék helyes használatára betanította) nem kezelhetik. A gyermekek figyelmét fel kell hívni arra, hogy a készülékkel játszani nem szabad. 2. ábra: A kazánvezérlő egység villamos csatlakoztatása 8

9 4. A DIGITÁLIS VEZÉRLÉS MŰKÖDÉSE A vezérlési mód a rendszerkonfiguráció függvénye. A faanyag elégetése optimális módon történik, így a kazán mindig maximális teljesítményt nyújt. Ez minimális kazánelhasználódás mellett maximális hatékonyságot és a lehető legkisebb mértékű környezetterhelést tesz lehetővé. A rendszerelemek maximális hőmérsékletének ellenőrzése állandóan működik. A rendszerbe [puffertárolók csatlakoztatását feltételezve (lásd 3. ábrát)] egy vagy több puffertároló és egy melegvíztároló integrálható. (A kazánkimenetre szerelt) első puffertároló egy, annak felső részéhez csatlakoztatott (3) puffertárolóhőmérséklet-érzékelővel rendelkezik. Az utolsó puffertároló (ez az, amelynek alsó csatlakozási pontjához a kazán visszatérővezetéke csatlakozik) alján kell elhelyezkednie a (05) érzékelőnek. Ha csak egy puffertároló van, a (03) és (05) szenzorokat a puffertároló felső és alsó részéhez kell csatlakoztatni. Ilyen konfiguráció mellett legfeljebb 3 szivattyú lehet: a P1 szivattyú a hőtárolás, a P2 szivattyú pedig a fűtés (vízkeringtetés a fűtőtestekben) céljára szolgál. A P3 szivattyú a melegvízszivattyú. A fűtőkazán kikapcsolásakor [a (3) LED) kialszik], a START gomb megnyomásával el kell indítani a füstgázventilátort, és a kazánnak befűtési üzemmódra kell váltania (LED villog). A START gombnak a befűtési folyamat utáni ismételt megnyomásával kezdetét veszi a felfűtési és a fűtési folyamat [a (3) LED folyamatosan világít]. A füstgáz-hőmérséklet figyelése ennél a működési módozatnál folyamatosan történik; a felmelegítési fázist követően a (10) (Vr-ugrij) paraméter értékének magasabbnak kell lennie a fűtési folyamat előre beállított hőmérsékleti értékeinél (aszerint, hogy parázstartásos vagy parázstartás nélküli fűtési folyamat került-e kiválasztásra: Tdim-izg 8. sz. paraméter ill.. Tdim-zar 9. sz. paraméter). A felfűtési folyamat a füstgáz-ventilátor minden egyes újraindulásával aktiválódik (a füstgáz-ventilátor leállására mindig biztonsági okokból kerül sor, azaz, ha a rendszerelemek valamelyike elérte maximális hőmérsékletét). Ha a kazánhőmérséklet emelkedő füstgáz-hőmérséklet mellett eléri a Tk-P1 + 2 C értéket (6. sz. paraméter), indul a P1 szivattyú. A ventilátor mindaddig működik, amíg a kikapcsolását eredményező valamelyik feltétel be nem következik; az újrabekapcsolás automatikusan történik. Ha a füstgáz- és a kazánhőmérséklet a ventilátor működése ellenére parázstartás nélküli üzemmódban a Tdim-izg (8. sz. paraméter) ill. parázstartásos üzemmódban a Tdim-zar (9. sz. paraméter) értéke alá csökken, a fűtési folyamat befejeződik. A ventilátor leáll, a P1 szivattyú pedig még 5 percig tovább jár. 5 mp-nél tovább tartó hibaüzenet esetén a fűtési folyamatnak automatikusan be kell fejeződnie. A helyiségtermosztát akkor indítja a P2 fűtőszivattyút, ha az első puffertárolóban a hőmérséklet legkevesebb 5 o C-kal meghaladja a pillanatnyi helyiséghőmérsékletet (Td-sob/spr 12. sz. paraméter). A P2 fűtőszivattyú vezérlése nem függ össze a fűtőkazánban zajló fűtési folyamattal (fűtési mód vagy készenlét). A füstgázventilátor indul: - ha a kazánhőmérséklet (Tkot 1.sz. mért érték)) minimum 5 o C-kal a maximális kazánhőmérséklet (Tk-max (4. sz. paraméter)) alatt van. - ha a füstgázok hőmérséklete (Tdim (7.sz. mért érték) a maximális füstgáz-hőmérséklet (Tdim (7.sz. paraméter) mínusz 20 o C értékkel egyenlő vagy annál alacsonyabb. - ha az utolsó puffertároló alsó hőmérséklete (Tsprzd (6.sz. mért érték)) legalább 5 o C-kal a maximális puffertároló-hőmérséklet ((Tspr-max (11.sz. paraméter)) alatt van. A füstgázventilátor leáll: - ha a kazánhőmérséklet (Tkot 1.sz. mért érték)) a maximális kazánhőmérséklettel (Tk-max (4. sz. paraméter)) azonos, vagy azt meghaladja. - ha a füstgázok hőmérséklete (Tdim (7.sz. mért érték) a maximális füstgáz-hőmérséklettel (Tdim (7.sz. paraméter) egyenlő vagy annál magasabb. - ha az utolsó puffertároló alsó hőmérséklete (Tsprzd (6.sz. mért érték)) a maximális puffertárolóhőmérséklettel ((Tspr-max (11.sz. paraméter)) azonos, vagy azt meghaladja. A P1 szivattyú indul: - a Tk-P1 kazánhőmérséklet (6.sz. paraméter) legalább 2 o C-kal túllépésre kerül. Ez a P1 szivattyú indításának legfontosabb előfeltétele. 9

10 - ha a kazán eléri a Tk-hlad (5.sz. paraméter) szerinti hőmérsékletet (itt kell indulnia a lehűtési folyamatnak), akkor is, ha a puffertároló alsó hőmérséklete (6.sz. mért érték) legkevesebb 2 o C-kal a puffertároló maximális hőmérséklete (Tspr-max (11.sz. paraméter)) alatt van. - A ventilátor leállása után, a P1 szivattyú még 5 percig tovább jár. A P1 szivattyú leáll: - lehűtési üzemmódnál (Tk-hlad (5.sz. paraméter)), ha a hőmérséklet a maximális kazánhőmérsékletet (Tk-max (4.sz. paraméter)) eléri. - ha a puffertároló alsó hőmérséklete eléri a puffertároló maximális hőmérsékletét (Tspr-max (11.sz. paraméter)). - ha a fűtőkazán eléri a minimális kazánhőmérsékletet (Tk-P1 + 2 C (6sz. paraméter). - A P1 szivattyúnak a fűtési folyamat megszakítását követő 5 percnyi továbbjárása után a leállítási folyamat befejeződik. A P2 szivattyú (fűtőszivattyú) indul: - ha a helyiséghőmérséklet 1 o C-kal a (helyiségtermosztáton) beállított helyiséghőmérséklet alá csökken. - ha a helyiséghőmérséklet és az első puffertároló felső hőmérséklete (Tspr1g (5.sz. mért érték)) közötti különbség eléri a Td-sob/spr (12.sz. paraméter) értéket. - ha a helyiségtermosztát érintkezője zár (helyiségtermosztát esetén). - ha a kazánhőmérséklet a lehűtési folyamat kezdő hőmérsékletét (Tk-hlad (5.sz. paraméter)) eléri és a puffertároló alsó hőmérséklete (Tsprzd (6.sz. mért érték)) 10 o C-kal a maximális hőmérséklet (Tspr-max (11.sz. paraméter)) alá csökken. - ha használatimelegvíz-szivattyú leáll és a használativíz-elsőbbség mód van kiválasztva. A P2 szivattyú (fűtőszivattyú) leáll: - ha a helyiséghőmérséklet 1 o C-kal a beállított helyiséghőmérséklet fölé emelkedik. - ha a helyiségtermosztát érintkezője nyit (helyiségtermosztát esetén). - lehűtési üzemmódnál (Tk-hlad (5.sz. paraméter)), ha a hőmérséklet a maximális kazánhőmérsékletet (Tk-max (4.sz. paraméter)) eléri. - ha lehűtési üzemmódnál a puffertároló alsó hőmérséklete (Tsprzd (6.sz. mért érték)) 12 o C-kal a maximális puffertároló-hőmérséklet ((Tspr-max (11.sz. paraméter)) alá csökken. Csatlakoztatott melegvíztároló (3.sz. paraméter beállítás) és csatlakoztatott O4 melegvíz-érzékelő mellett indul a P3 szivattyú (használativíz-szivattyú), ha: - az első puffertároló felső hőmérséklete (Tspr1g (5.sz. mért érték)) 5 o C-kal meghaladja a melegvíz-hőmérsékletet (Tsv (2.sz. mért érték)). - a melegvíz-hőmérséklet 3 o C-kal a beállított hőmérséklet (Tsv-namj (1.sz. paraméter)) alatt van. - a kazán lehűtési üzemmódban van, a puffertároló alsó hőmérséklete (Tsprzd (6.sz. mért érték)) 10 o C-kal a maximális hőmérséklet (Tspr-max (11.sz. paraméter)) alá csökken és a melegvízhőmérséklet nincs 8 o C-kal a beállított hőmérséklet (Tsv-namj (1.sz. paraméter)) alatt. a P3 szivattyú (melegvízszivattyú) nem csatlakoztatott O4 d. H. melegvíz-érzékelő esetén (3. sz. paraméter beállítása = 0) leáll, valamint, ha: - az első puffertároló felső hőmérséklete (Tspr1g (5.sz. mért érték)) 3 o C-kal a melegvízhőmérsékletet (Tsv (2.sz. mért érték)) alatt van. - nem lehűtési üzemmódban a melegvízhőmérséklet (Tsv (2.sz. mért érték)) a beállított hőmérsékleti értéket (Tsv-namj (1.sz. paraméter)) eléri. - lehűtési üzemmódnál a puffertároló alsó hőmérséklete (Tsprzd (6.sz. mért érték)) 12 o C-kal a maximális puffertároló-hőmérséklet ((Tspr-max (11.sz. paraméter)) alá csökken. - lehűtési üzemmódnál a melegvíz-hőmérséklet 10 o C-kal a beállított hőmérséklet (Tsv-namj (1.sz. paraméter)) felett van. 10

11 3. ábra: Rendszerkonfiguráció / az érzékelők és szivattyúk csatlakoztatási pontjai 11

12 5. ÉRZÉKELŐK ELLENÁLLÁSÉRTÉKEI Az NTC 5k/25 C érzékelő ellenállásértékei (Méréstartomány: o C ) Hőmérséklet ( C) Ellenállás ( Ω ) , , , , , , , , , , , ,5 A Pt1000 érzékelő ellenállásértékei (Méréstartomány: o C ) Hőmérséklet ( C) Ellenállás ( Ω ) Hőmérséklet ( C) Ellenállás ( Ω )

13

14 A Centrometal d. o. o. nem vállal felelősséget a jelen kézikönyvben előforduló esetleges nyomdai hibákért. A Centrometal d. o. o. fenntartja a jogot, hogy termékkézikönyveit szükség esetén bármikor módosítsa. Macinec, december v
