3COM SWITCH /100 CSALÁD

Átírás

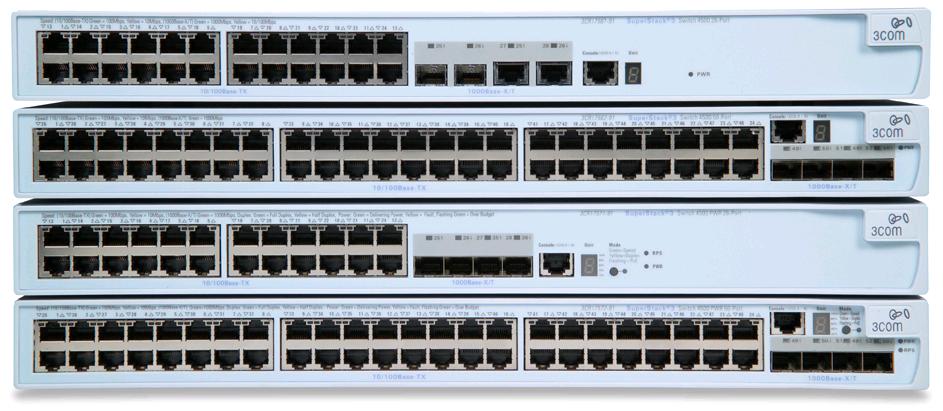

1 3COM SWITCH /100 CSALÁD Intelligens és biztonságos végponti kapcsolatot biztosító eszközcsalád, ideális kis és közepes méretű vállalatok, közintézmények és irodáik számára. Fentről lefelé: 3Com Switch Port, Switch Port, Switch 4500 PWR 26-Port, Switch 4500 PWR 50-Port ÁTTEKINTÉS A 3Com Switch 4500 menedzselhető, stackelhető 10/100-as Ethernet switch család biztonságos, rugalmas LAN csatlakozást tesz lehetővé a vállalat és irodái hálózatai számára. A Switch 4500 család Layer 2 switchelést és dinamikus Layer 3 routingot ajánl a robosztus biztosnági megoldások, Quality of Service (QoS) és menedzsment tulajdonságain túlmenően. Ezáltal intelligens végponti kapcsolatot biztosít a nélkülözhetetlenüzleti alkalmazásoknak. Az alábbi négy switch modell érhető el, amelyek bármilyen összetételben 8 unit magasságig stack-elhetőek: 3Com switch port: 24 10/100 port + 2 Combo GigabitEthernet port 3Com switch port: 48 10/100 port + 2 Combo GigabitEthernet port 3Com switch 4500 PWR 26 port: 24 10/100 Power over Ethernet (PoE) port + 2 Combo GigabitEthernet port 3Com switch 4500 PWR 50 port: 48 10/100 Power over Ethernet (PoE) port + 2 Combo GigabitEthernet port FŐ ELŐNYEI HÁLÓZATI BIZTONSÁG Alapvető és nélkülözhetetlen biztonsági tulajdonságai felhasználó és eszköz alapú hitelesítést nyújtanak, switch menedzsment hozzáférés szabályozást tesznek lehetővé és a hálózat általános biztonsági szintjét növelik a kritikus erőforrások és információk védelme érdekében. KONVERGÁLT ALKALMAZÁSOK SEGÍTÉSE A Switch 4500 család a nagy teljesítményű switchelést, a QoS-t és a kiemelt formalom menedzsmentet ötvözi magában, hogy az alapvető fontosságú alkalmazások az azokat megillető prioritásokat a hálózat megfelelő kihasználása érdekében megkapják. KIÉPÍTÉSI KÖLTSÉGEK CSÖKKENTÉSE Két Switch 4500 modell nyújt Power over Ethernet (PoE) támogatást. A PoE elektronos áramellátást és adatkapcsolatot biztosít egyszerre egyetlen Ethernet kábelen keresztül jelentősen csökkentve ezzel az olyan eszközök kiépítési költségeit, mint például IP Telefonok, vezetéknélküli access pointok és IP biztonsági kamerák. RUGALMASSÁG ÉS SKÁLÁZHATÓSÁG NÖVELÉSE A Combo portok mind réz mind üveg Gigabit felszállók csatlakoztatását lehetővé teszik. A switch igazi stackelést tesz lehetővé egészen 8 unit magasságig /100 portig stackenként amely egyetlen IP címről menedzselhető és Distributed Link Aggregation-t (DLA) használható az egységek között a nagyobb felszálló sávszélesség érdekében. Másik megoldásként egy clusterben 32 földrajzilag szeparált eszköz menezselhető egyként bármilyen összetételben a következők közül: Switch 5500G, 5500, 4500G, 4500, 4200G és 4210

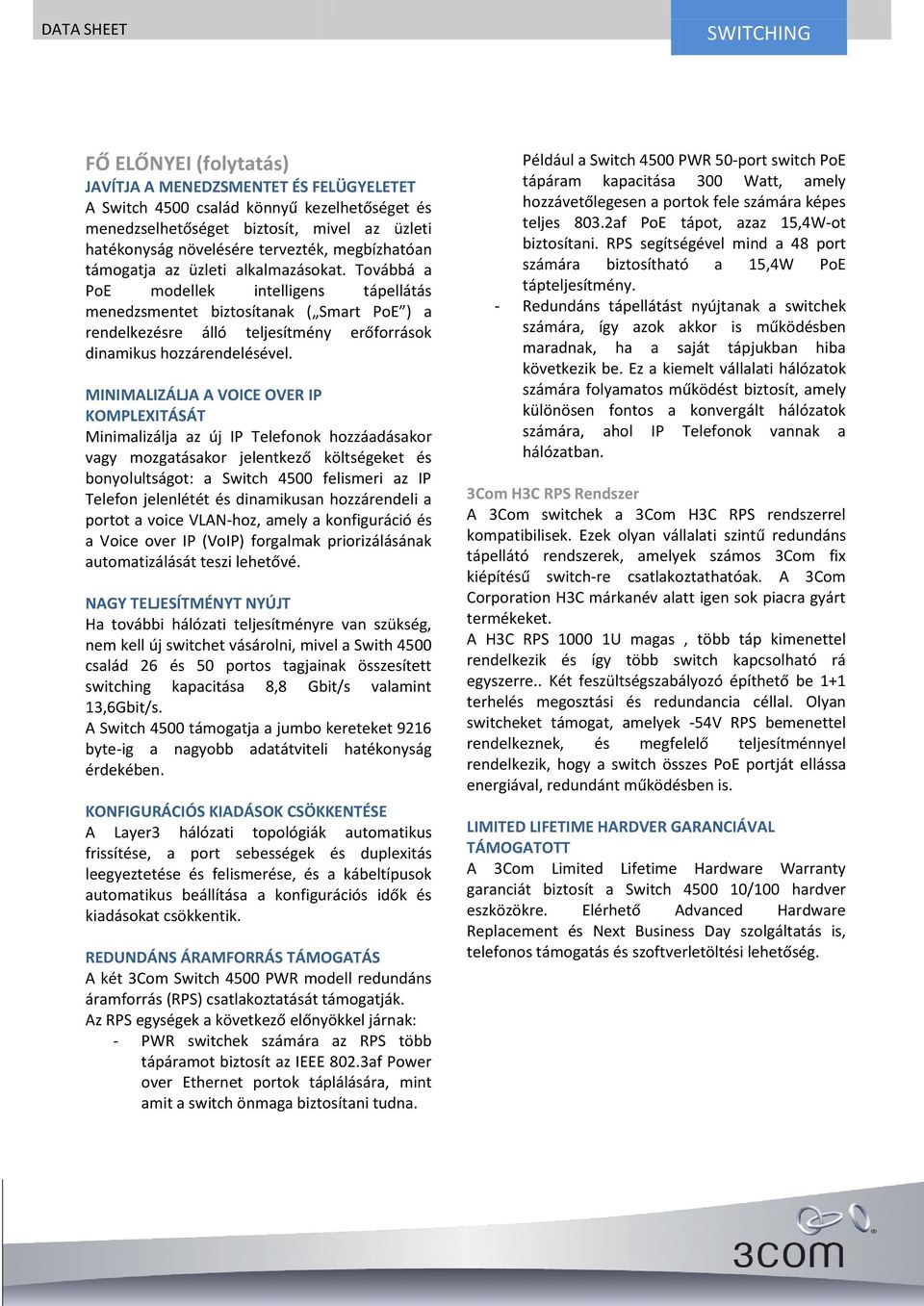

2 FŐ ELŐNYEI (folytatás) JAVÍTJA A MENEDZSMENTET ÉS FELÜGYELETET A Switch 4500 család könnyű kezelhetőséget és menedzselhetőséget biztosít, mivel az üzleti hatékonyság növelésére tervezték, megbízhatóan támogatja az üzleti alkalmazásokat. Továbbá a PoE modellek intelligens tápellátás menedzsmentet biztosítanak ( Smart PoE ) a rendelkezésre álló teljesítmény erőforrások dinamikus hozzárendelésével. MINIMALIZÁLJA A VOICE OVER IP KOMPLEXITÁSÁT Minimalizálja az új IP Telefonok hozzáadásakor vagy mozgatásakor jelentkező költségeket és bonyolultságot: a Switch 4500 felismeri az IP Telefon jelenlétét és dinamikusan hozzárendeli a portot a voice VLAN-hoz, amely a konfiguráció és a Voice over IP (VoIP) forgalmak priorizálásának automatizálását teszi lehetővé. NAGY TELJESÍTMÉNYT NYÚJT Ha további hálózati teljesítményre van szükség, nem kell új switchet vásárolni, mivel a Swith 4500 család 26 és 50 portos tagjainak összesített switching kapacitása 8,8 Gbit/s valamint 13,6Gbit/s. A Switch 4500 támogatja a jumbo kereteket 9216 byte-ig a nagyobb adatátviteli hatékonyság érdekében. KONFIGURÁCIÓS KIADÁSOK CSÖKKENTÉSE A Layer3 hálózati topológiák automatikus frissítése, a port sebességek és duplexitás leegyeztetése és felismerése, és a kábeltípusok automatikus beállítása a konfigurációs idők és kiadásokat csökkentik. REDUNDÁNS ÁRAMFORRÁS TÁMOGATÁS A két 3Com Switch 4500 PWR modell redundáns áramforrás (RPS) csatlakoztatását támogatják. Az RPS egységek a következő előnyökkel járnak: - PWR switchek számára az RPS több tápáramot biztosít az IEEE 802.3af Power over Ethernet portok táplálására, mint amit a switch önmaga biztosítani tudna. Például a Switch 4500 PWR 50-port switch PoE tápáram kapacitása 300 Watt, amely hozzávetőlegesen a portok fele számára képes teljes 803.2af PoE tápot, azaz 15,4W-ot biztosítani. RPS segítségével mind a 48 port számára biztosítható a 15,4W PoE tápteljesítmény. - Redundáns tápellátást nyújtanak a switchek számára, így azok akkor is működésben maradnak, ha a saját tápjukban hiba következik be. Ez a kiemelt vállalati hálózatok számára folyamatos működést biztosít, amely különösen fontos a konvergált hálózatok számára, ahol IP Telefonok vannak a hálózatban. 3Com H3C RPS Rendszer A 3Com switchek a 3Com H3C RPS rendszerrel kompatibilisek. Ezek olyan vállalati szintű redundáns tápellátó rendszerek, amelyek számos 3Com fix kiépítésű switch-re csatlakoztathatóak. A 3Com Corporation H3C márkanév alatt igen sok piacra gyárt termékeket. A H3C RPS U magas, több táp kimenettel rendelkezik és így több switch kapcsolható rá egyszerre.. Két feszültségszabályozó építhető be 1+1 terhelés megosztási és redundancia céllal. Olyan switcheket támogat, amelyek -54V RPS bemenettel rendelkeznek, és megfelelő teljesítménnyel rendelkezik, hogy a switch összes PoE portját ellássa energiával, redundánt működésben is. LIMITED LIFETIME HARDVER GARANCIÁVAL TÁMOGATOTT A 3Com Limited Lifetime Hardware Warranty garanciát biztosít a Switch /100 hardver eszközökre. Elérhető Advanced Hardware Replacement és Next Business Day szolgáltatás is, telefonos támogatás és szoftverletöltési lehetőség.

3 KIEMELT JELLEMZŐI JELLEMZŐ IEEE 802.1X hálózati hozzáférés vezérlés RADIUS hitelesített eszköz hozzáférés Hozzáférés vezérlési listák (ACL) Sávszélesség korlátozás és a késleltetés érzékeny VoIP protokoll priorizálása PoE támogatás Combo Gigabit Ethernet interface-ek Multicast szűrés és Rapid Spanning Tree protokoll támogatás Dinamikusan útválasztás Biztonságos menedzsment 3Com Operációs Rendszer Szolgáltatások és támogatás LEÍRÁS Szabványokon alapuló biztonság RADIUS hitelesítéssel kombinálva A csatlakoztatott eszköz MAC címe alapján történő hitelesítés (RADA) egy további végponti biztonsági szint elérése érdekében Szabályok használatát teszik lehetővé a switchen keresztül a hálózatot elérni kívánók korlátozására Minden port beállítható a hálózati erőforrások hatékony használatára és csomagszűrésre A belső tápellátás 300 Watt PoE kapacitással rendelkezik a PoE-t használni képes eszközök számára, mint például IP Telefonok; kiegészítő tápellátás elérhető (RPS) Réz vagy üveg felszállók választhatóságának lehetősége QoS javítása, skálázhatóság és hálózati elérhetőség A Routing Information Protocol (RIP) a Layer 3 hálózati topológiák automatikus frissítését teszi lehetővé A menedzsment forgalom hitelesítése és titkosítása Secure Shell-en (SSHv2) és SNMP v3-on keresztül A 3Com prémium kategóriás eszközeiben, az 5500-as, 7700-as és 8800-as családjaiban már bizonyított Comware szoftver. A 3Com Global Services-en (GSO) és hálózat tervezésben, kivitelezésben és karbantartásban bizonyított, minősített partnereken keresztül nyújtunk szolgáltatások. CAMPUS LAN KONFIGURÁCIÓ SWITHC 4500 TÁMOGATÁSSAL

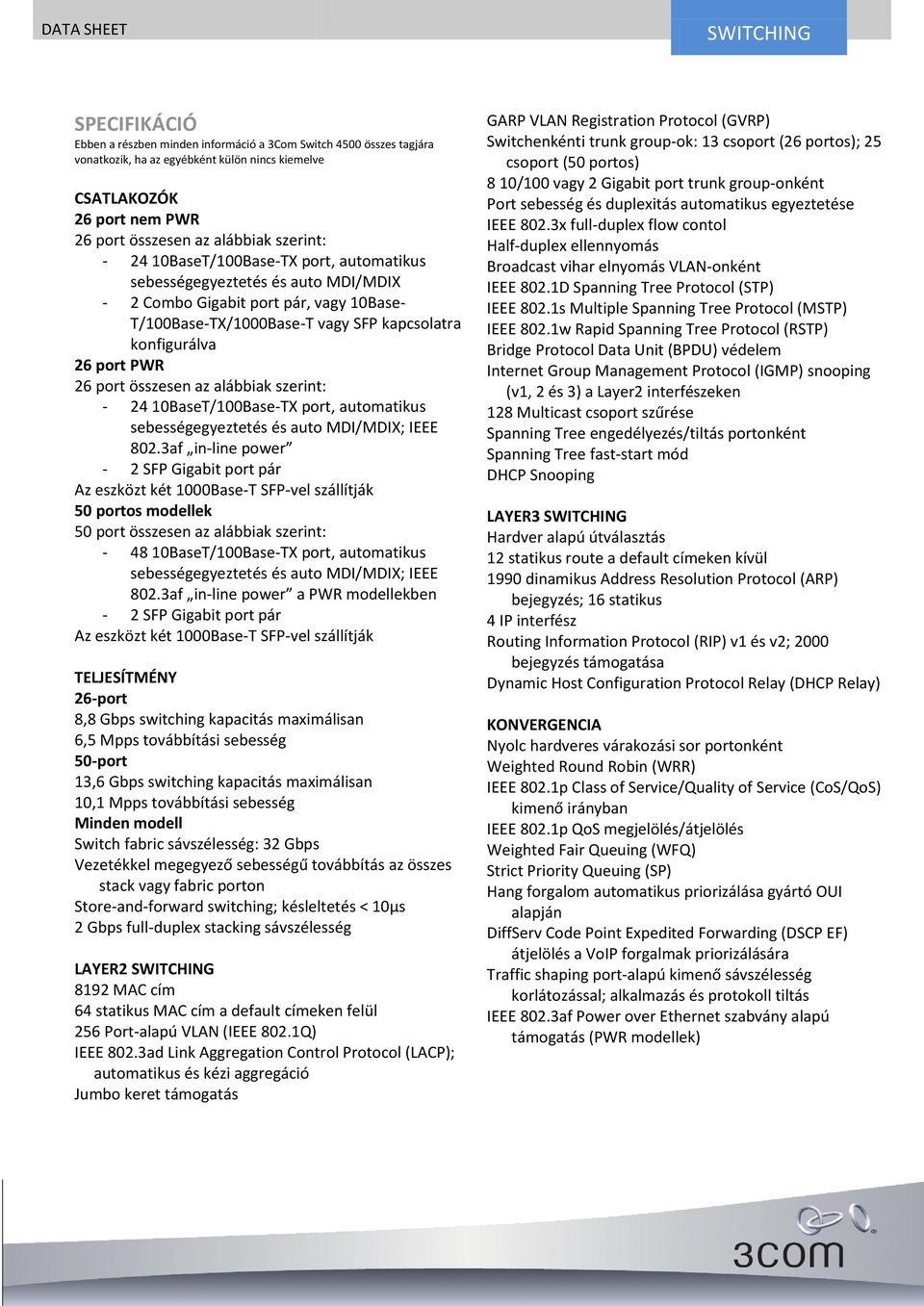

4 SPECIFIKÁCIÓ Ebben a részben minden információ a 3Com Switch 4500 összes tagjára vonatkozik, ha az egyébként külön nincs kiemelve CSATLAKOZÓK 26 port nem PWR 26 port összesen az alábbiak szerint: BaseT/100Base-TX port, automatikus sebességegyeztetés és auto MDI/MDIX - 2 Combo Gigabit port pár, vagy 10Base- T/100Base-TX/1000Base-T vagy SFP kapcsolatra konfigurálva 26 port PWR 26 port összesen az alábbiak szerint: BaseT/100Base-TX port, automatikus sebességegyeztetés és auto MDI/MDIX; IEEE 802.3af in-line power - 2 SFP Gigabit port pár Az eszközt két 1000Base-T SFP-vel szállítják 50 portos modellek 50 port összesen az alábbiak szerint: BaseT/100Base-TX port, automatikus sebességegyeztetés és auto MDI/MDIX; IEEE 802.3af in-line power a PWR modellekben - 2 SFP Gigabit port pár Az eszközt két 1000Base-T SFP-vel szállítják TELJESÍTMÉNY 26-port 8,8 Gbps switching kapacitás maximálisan 6,5 Mpps továbbítási sebesség 50-port 13,6 Gbps switching kapacitás maximálisan 10,1 Mpps továbbítási sebesség Minden modell Switch fabric sávszélesség: 32 Gbps Vezetékkel megegyező sebességű továbbítás az összes stack vagy fabric porton Store-and-forward switching; késleltetés < 10µs 2 Gbps full-duplex stacking sávszélesség LAYER MAC cím 64 statikus MAC cím a default címeken felül 256 Port-alapú VLAN (IEEE 802.1Q) IEEE 802.3ad Link Aggregation Control Protocol (LACP); automatikus és kézi aggregáció Jumbo keret támogatás GARP VLAN Registration Protocol (GVRP) Switchenkénti trunk group-ok: 13 csoport (26 portos); 25 csoport (50 portos) 8 10/100 vagy 2 Gigabit port trunk group-onként Port sebesség és duplexitás automatikus egyeztetése IEEE 802.3x full-duplex flow contol Half-duplex ellennyomás Broadcast vihar elnyomás VLAN-onként IEEE 802.1D Spanning Tree Protocol (STP) IEEE 802.1s Multiple Spanning Tree Protocol (MSTP) IEEE 802.1w Rapid Spanning Tree Protocol (RSTP) Bridge Protocol Data Unit (BPDU) védelem Internet Group Management Protocol (IGMP) snooping (v1, 2 és 3) a Layer2 interfészeken 128 Multicast csoport szűrése Spanning Tree engedélyezés/tiltás portonként Spanning Tree fast-start mód DHCP Snooping LAYER3 Hardver alapú útválasztás 12 statikus route a default címeken kívül 1990 dinamikus Address Resolution Protocol (ARP) bejegyzés; 16 statikus 4 IP interfész Routing Information Protocol (RIP) v1 és v2; 2000 bejegyzés támogatása Dynamic Host Configuration Protocol Relay (DHCP Relay) KONVERGENCIA Nyolc hardveres várakozási sor portonként Weighted Round Robin (WRR) IEEE 802.1p Class of Service/Quality of Service (CoS/QoS) kimenő irányban IEEE 802.1p QoS megjelölés/átjelölés Weighted Fair Queuing (WFQ) Strict Priority Queuing (SP) Hang forgalom automatikus priorizálása gyártó OUI alapján DiffServ Code Point Expedited Forwarding (DSCP EF) átjelölés a VoIP forgalmak priorizálására Traffic shaping port-alapú kimenő sávszélesség korlátozással; alkalmazás és protokoll tiltás IEEE 802.3af Power over Ethernet szabvány alapú támogatás (PWR modellek)

5 SPECIFIKÁCIÓ (folytatás) POE (CSAK PWR MODELLEK) IEEE 802.3as PoE tápellátás Category 5 vagy 5e LAN kábelezés esetén (maximálisan összesen 300W) Az elérhető szabványos alapú DC kiegészítő táp minden PoE port számára 15,4W tápellátást képes biztosítani (összességében 5914W teljesítménnyel) BIZTONSÁG IEEE 802.1X Hálózati belépés és felhasználó hitelesítés - EAP over LAN (EAPoL) átvitel EAP-MD5, EAP-TLS, EAP-TTLS, PAP, PEAP és CHAP hitelesítéssel - Több felhazsnáló egy porton felhasználó fabric-onként Helyi, RADIUS és HWTACACS szerveres hitelesítés RADIUS session számlázás Automatikus VLAN hozzárendelés RADIUS szerverből Hardveres csomagszűrés hozzáférési sebességen Az ACL-ek Layer2, 3 és 4 szintűek lehetnek: - Forrás/cél MAC cím - Ethernet típus - Forrás/cél IP cím - Forrás/cél TCP/UDP port RADIUS Authenticated Device Access (RADA): az eszközök hitelesítése RADIUS szerveren keresztül a MAC címük alapján; VLAN ID és ACL hozzárendelése IEEE 802.1X switch menedzsment felhasználói hitelesítés Telnet és konzol belépésre; négy hozzáférési szint Hierarchikus menedzsment és jelszó védelem a menedzsment interfészen SNMP v3 titkosítás SSH v2 HTTPS web interfész titkosítás ARP támadás észlelés és elnyomás Port-alapú MAC cím letiltás (Disconnect Unknown Device; DUD) Denial of Service védelem Helyi switch jelszó Belépés RADIUS-on keresztül Biztonságos IP menedzsment címek Izolált port VLAN-on belül Blackhole MAC címek STACKELÉS /100 portig előlapi portokon keresztük Stack menedzselése egyetlen IP címről Distributed Link Aggregation Cluster menedzsment Switch 5500G, 5500, 4500G, 4500, 4200G és 4210-zel közösen MENEDZSMENT CLI konzol vagy telnet hozzáférésen keresztül Távoli elérés és konfigurálás modemes behívással 3Com Operációs Rendszer: Comware v3 Beépített web menedzsment interfész Konfiguráció SNMP v1, 2 és 3-on keresztül IPv6 menedzsment, pingv6, tracertv6, telnetv6, TFTPv6, DNSv6 és ARPv6 IPv6 menedzsment interfész IP cím konfigurációval Fejlett statisztika, beleértve az ACL/QoS és IP interfészeket Távoli monitoring (RMON) csoportok, statisztikák, történet, riasztás és eseménykezelés 1:1 és N:1 port tükrözés Részletes riasztás és debug információk Ping és traceroute támogatás Syslog távoli gépre Netwotk Time Protocol (NTP) Konfigurációs fájlok tárolása mentéshez és visszaálláshoz; több konfigurációs fájl kezelése DHCP Relay és UDP Helper Rendszerszintű fájlátviteli módok: Xmodem, FTP, TFTP IP címzés DHCP-n és bootp-n keresztül Link Layer Discovery Protocol (LLDP / LLDP-MED) 3Com menedzsment alkalmazás támogatás: IMC Standard, Professional vagy Enterprise MÉRETEK Magasság: 43,6 mm Szélesség: 440,0 mm Mélység: Nem-PWR modellek: 270,0 mm PWR modellek: 427,0 mm Súly: Nem-PWR modellek: 3,3 kg PWR modellek: 6,3 kg

6 SPECIFIKÁCIÓ (folytatás) TÁP ELLÁTÁS AC frekvencia: 50/60 Hz Bejövő feszültség: VAC Áramfelvétel: 1.0A maximálisan Fogyasztás (maximálisan) 26-port: 24 W 50-port: 40 W 26-port PWR: 48 W plussz maximálisan 300W PoE 50-port PWR: 59 W plussz maximálisan 300W PoE KÖRNYEZETI KÖVETELMÉNYEK Működési hőmérséklet: 0 40 C Tárolási hőmérséklet: C Páratartalom (működési és tárolási): 10% - 95% nem lecsapódó Szabvány: EN60068 (IEC 68) HŐ LEADÁS (MAXIMÁLISAN) 26-port: 82 BTU/óra 50-port: 137 BTU/óra 26-port PWR: 163 BTU/óra plussz PoE hő 50-port PWR: 203 BTU/óra plussz PoE hő MEGBÍZHATÓSÁG 25 C) 26-port: 47 év ( óra) 50-port: 38 év ( óra) 26-port PWR: 25 év ( óra) 50-port PWR: 22 év ( óra) TÁMOGATOTT IEEE SZABVÁNYOK IEEE 802.1D (STP) IEEE 802.1p (CoS) IEEE 802.1Q (VLANs) IEEE 802.1w (RSTP) IEEE 802.1X (Security) IEEE (Ethernet) IEEE 802.3ab (1000BASE-T) IEEE 802.3ad (Link Aggregation) IEEE 802.3af (Power over Ethernet) IEEE 802.3i (10BASE-T) IEEE 802.3u (Fast Ethernet) IEEE 802.3x (Flow Control) IEEE 802.3z (1000BASE-X) RFC SZABVÁNYOK RFC 783 (TFTP) RFC 791 (IP) RFC 793 (TCP) RFC 826 (ARP) RFC 951 (BootP) RFC 1157 (SNMP) RFC 1723 (RIP) RFC 1305 (NTP) RFC 2131 (DHCP client) RFC 2236 (IGMP Snooping) RFC 2284 (EAP over LAN) RFC 2819 (RMON) TÁMOGATOTT MENEDZSMENT ÉS MIB-EK RFC 1212 (Concise MIB definitions) RFC 1213/2233 (MIB II) RFC 1493 (Bridge MIB) RFC 1724 (RIP v2 MIB Extension) RFC 1907 (SNMP v2c, SMI v2 and Revised MIB-II) RFC 2021 (RMON II Probe Config MIB) RFC 2233 (Interfaces MIB) RFC 2571 (SNMP Framework) RFC (SNMP) RFC 2665 (EtherLike MIB) RFC 2667 (IP Tunnel MIB) RFC 2674 (VLAN MIB Extension) RFC 2737 (Entity MIB) RFC 2819 (RMON MIB) TANÚSÍTVÁNYOK CISPR 22 Class A FCC Part 15 Class A EN Class A EN , ICES-003 Class A VCCI Class A EN UL IEC EN CAN/CSA-C22.2 No

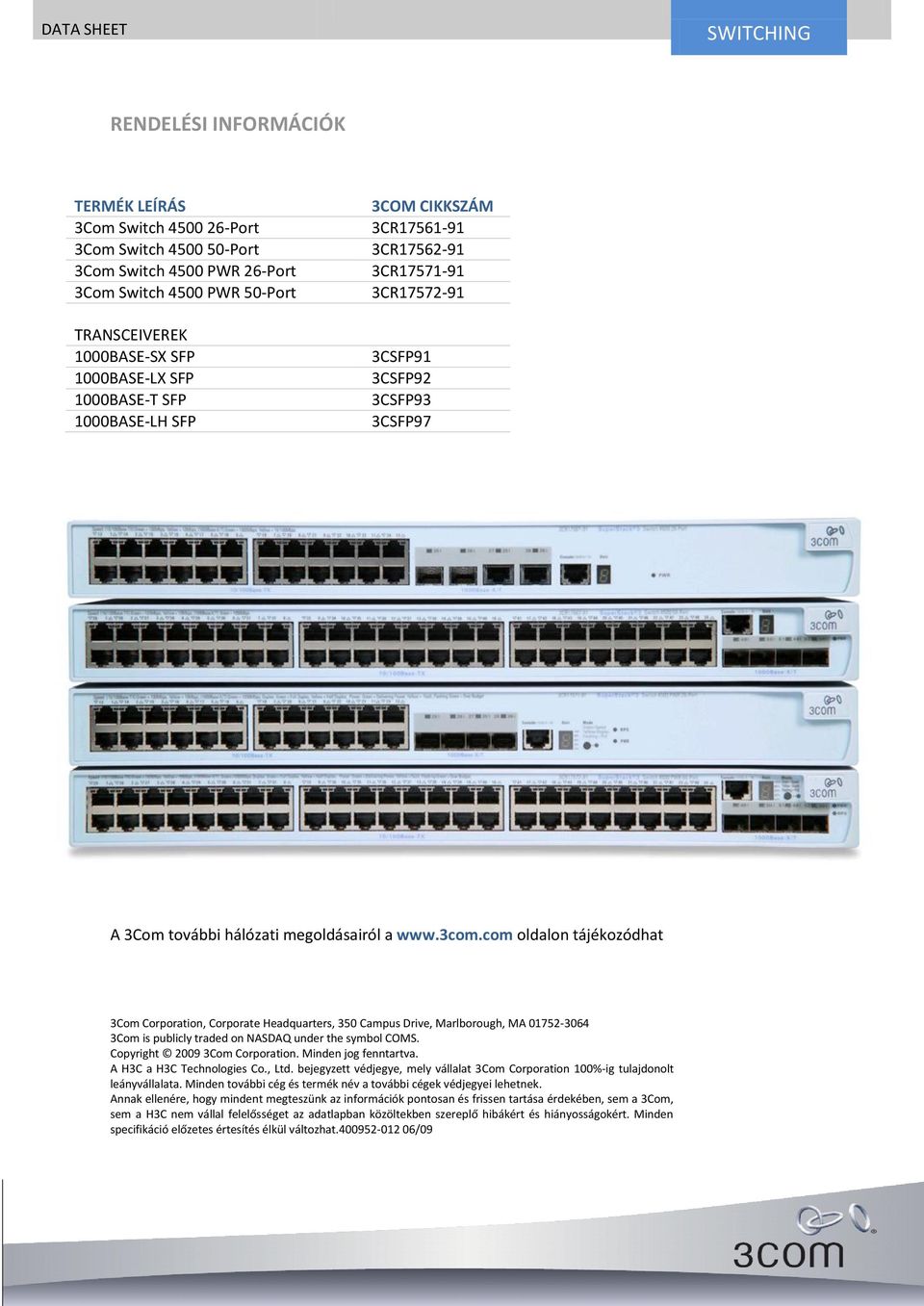

7 RENDELÉSI INFORMÁCIÓK TERMÉK LEÍRÁS 3Com Switch Port 3Com Switch Port 3Com Switch 4500 PWR 26-Port 3Com Switch 4500 PWR 50-Port TRANSCEIVEREK 1000BASE-SX SFP 1000BASE-LX SFP 1000BASE-T SFP 1000BASE-LH SFP 3COM CIKKSZÁM 3CR CR CR CR CSFP91 3CSFP92 3CSFP93 3CSFP97 A 3Com további hálózati megoldásairól a oldalon tájékozódhat 3Com Corporation, Corporate Headquarters, 350 Campus Drive, Marlborough, MA Com is publicly traded on NASDAQ under the symbol COMS. Copyright Com Corporation. Minden jog fenntartva. A H3C a H3C Technologies Co., Ltd. bejegyzett védjegye, mely vállalat 3Com Corporation 100%-ig tulajdonolt leányvállalata. Minden további cég és termék név a további cégek védjegyei lehetnek. Annak ellenére, hogy mindent megteszünk az információk pontosan és frissen tartása érdekében, sem a 3Com, sem a H3C nem vállal felelősséget az adatlapban közöltekben szereplő hibákért és hiányosságokért. Minden specifikáció előzetes értesítés élkül változhat /09
