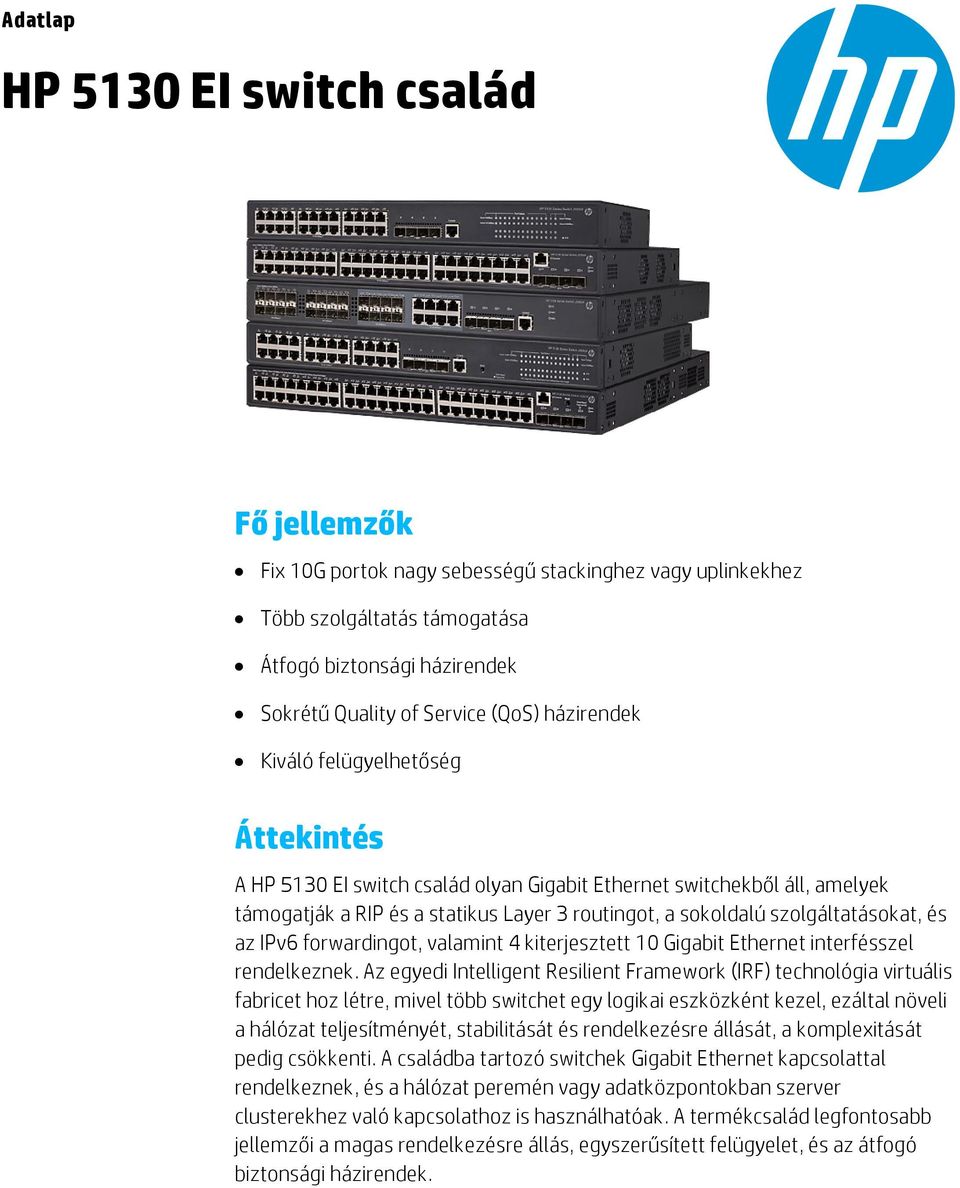

1 Adatlap HP 5130 EI switch család Fő jellemzők Fix 10G portok nagy sebességű stackinghez vagy uplinkekhez Több szolgáltatás támogatása Átfogó biztonsági házirendek Sokrétű Quality of Service (QoS) házirendek Kiváló felügyelhetőség Áttekintés A HP 5130 EI switch család olyan Gigabit Ethernet switchekből áll, amelyek támogatják a RIP és a statikus Layer 3 routingot, a sokoldalú szolgáltatásokat, és az IPv6 forwardingot, valamint 4 kiterjesztett 10 Gigabit Ethernet interfésszel rendelkeznek. Az egyedi Intelligent Resilient Framework (IRF) technológia virtuális fabricet hoz létre, mivel több switchet egy logikai eszközként kezel, ezáltal növeli a hálózat teljesítményét, stabilitását és rendelkezésre állását, a komplexitását pedig csökkenti. A családba tartozó switchek Gigabit Ethernet kapcsolattal rendelkeznek, és a hálózat peremén vagy adatközpontokban szerver clusterekhez való kapcsolathoz is használhatóak. A termékcsalád legfontosabb jellemzői a magas rendelkezésre állás, egyszerűsített felügyelet, és az átfogó biztonsági házirendek.

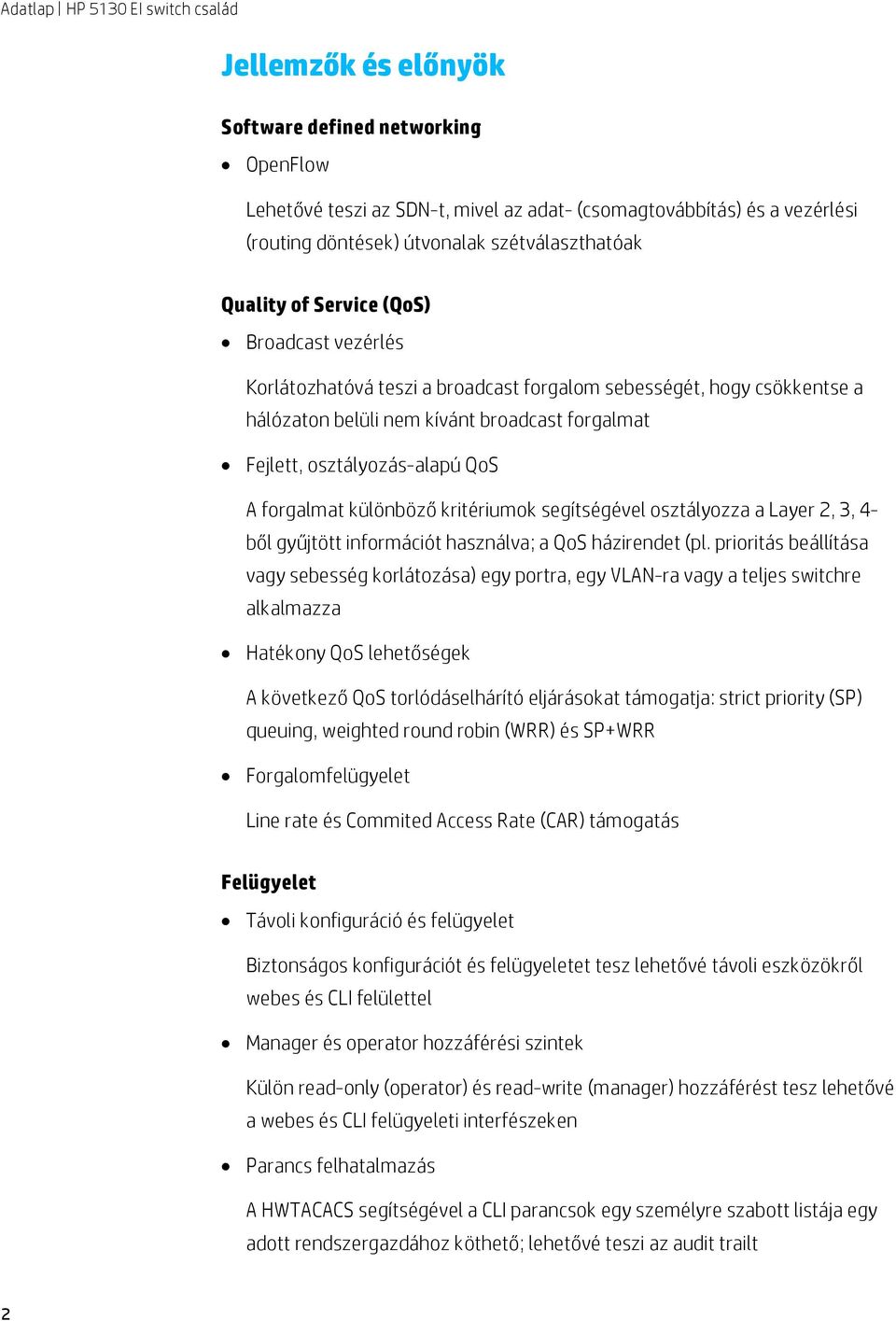

2 Jellemzők és előnyök Software defined networking OpenFlow Lehetővé teszi az SDN-t, mivel az adat- (csomagtovábbítás) és a vezérlési (routing döntések) útvonalak szétválaszthatóak Quality of Service (QoS) Broadcast vezérlés Korlátozhatóvá teszi a broadcast forgalom sebességét, hogy csökkentse a hálózaton belüli nem kívánt broadcast forgalmat Fejlett, osztályozás-alapú QoS A forgalmat különböző kritériumok segítségével osztályozza a Layer 2, 3, 4- ből gyűjtött információt használva; a QoS házirendet (pl. prioritás beállítása vagy sebesség korlátozása) egy portra, egy VLAN-ra vagy a teljes switchre alkalmazza Hatékony QoS lehetőségek A következő QoS torlódáselhárító eljárásokat támogatja: strict priority (SP) queuing, weighted round robin (WRR) és SP+WRR Forgalomfelügyelet Line rate és Commited Access Rate (CAR) támogatás Felügyelet Távoli konfiguráció és felügyelet Biztonságos konfigurációt és felügyeletet tesz lehetővé távoli eszközökről webes és CLI felülettel Manager és operator hozzáférési szintek Külön read-only (operator) és read-write (manager) hozzáférést tesz lehetővé a webes és CLI felügyeleti interfészeken Parancs felhatalmazás A HWTACACS segítségével a CLI parancsok egy személyre szabott listája egy adott rendszergazdához köthető; lehetővé teszi az audit trailt 2

3 Biztonságos webes felület A modul konfigurálásához könnyen használható, biztonságos webes grafikus felületet biztosít HTTPS-en keresztül, a több konfigurációs fájl használáta egszerűvé teszi a konfiguráció megváltoztatását Teljeskörű session logging Részletes információt szolgáltat a problémák azonosításához és megoldásához SNMPv1 v2c és v3 Meggyorsítja a hálózati eszközök központi felderítését, megfigyelését és biztonságos felügyeletét Remote monitoring (RMON) Szabávnyos SNMP protokoll segítségével megfigyeli a létfontosságú hálózati funkciókat; támogatja eseménykhez, riasztásokhoz, naplózáshoz ás statisztikákhoz kötött csoportokat valamint egy kiegészítő riasztási csoportot IEEE802.1AB Link Layer Discovery Protocol (LLDP) A szomszédos hálozati eszközöktől felügyleti információt kap és küld, így megyorsítja a felügyeleti alkalmázosák számára a hálózat gyors feltérképezését sflow (RFC 3176) Skálázható ASIC-alapú maximális sebsségű (wirespeed) hálózatmegfigyelést biztosít, amely nem rontja a hálózat teljesítményét; a hálózat üzemeltetője sokrétű és részletes statisztikai adatokat gyűjthet a hálózatról a kapacitás megtervezéséhez és a hálózatmegfigyeléshez. Felügyeleti VLAN Szegmentálja a felügyeleti interfészekre és az azokról kifelé irányuló forgalmat, beleértve a CLI/Telnet, webes interfészeket és az SNMP-t Távoli intelligens tükrözés Egy switch port vagy VLAN bemenő és kimenő, ACL által kiválasztott forgalmát egy helyi vagy távoli switch portra tükrözi bárhol a hálózaton Device Link Detection Protocol (DLDP) Megfigyel egy két switch között futó kábelt, és mindkét oldalon lezárja a 3

4 portokat, ha az hibás, így olyan hálózati problémákat előz meg, mint a hurkok IPv6 felügyelet Időtálló hálózati megoldást jelent, mivel a switch akkor is kezelhető, ha a csatlakozó hálózat IPv4-et vagy IPv6-ot használ; pingv6, tracertv6, Telnetv6, TFTPv6, DNSv6, syslogv6, FTPv6, SNMPv6, DHCPv6 és RADIUS for v6 támogatás Hibaelhárítás A kimenő és bemenő portok ellenerzősé lehetővé teszi a hálózati problémák megoldását; a virtuális kábeltesztekkel felfedezhetők a kábelproblémák HP Intelligent Management Center (IMC) Integrálja a hibák kezelését, az egyes elemek konfigurálást és a hálózat központi megfigyelését; a harmadik féltől származó eszközök beépített támogatása lehetővé teszi, hogy a rendszergazdák központilag felügyeljék az összes eszközt különböző feladatok automatizálásával beleértve a felderítést, kategorizálást, alapértékek konfigurációját, és szoftver képfájlokat; a szoftver többek között konfiguráció-összehasonlító eszközöket, verziókövetést és változási riasztásokat is biztosít Hálózatfelügyelet SNMPv1/2/3, Trap-ekkel, RADIUS Authentication Client MIB (RFC 2618); bépített HTML felügyeleti eszköz biztonságos hozzáféréssel Kapcsolat Auto-MDIX Automatikusan alkalmazkodik az egyenes vagy keresztkábelekhez az összes porton Flow control Szabványos IEEE 802.3x back pressure algoritmussal csökkenti a torlódásokat nagy forgalom esetén Nagy sűrűségű csatlakozás Akár 48 fix 10/100/1000BASE-T port egy Layer 2/Layer 3 switchben IEEE 802.3at Power over Ethernet (PoE+) támogatás Egyszerűbbé teszi a kihelyezést, és jelentősen csökkenti az üzembe hylezés 4

5 költségeit, mivel időt és erőforrásokat áldozni minden access point áramellátásának külön biztosítására Ehernet operations, administration and maintenance (OAM) Érzékeli azokat a data link layer problémákat, amelyek az "utolsó kilométeren" történtek az IEEE 802.3ah OAM szabvány használatával; megfigyeli a két eszköz közötti link állapotát Teljesítmény Nem blokkoló architektúra Az akár 176 Gbps sebességű nem blokkoló switching fabric az elérhető legnagyobb sebességű (wirespeed) switchinget tesz lehetővé, akár 130,9 millió pps átmenő sebsséggel Hardveralapú wirespeed Access Control Listek (ACL) A beállítási lehetőségekben gazdag TCAM-alapú ACL implementáció magasfokú biztonságot és könnyű adminisztrációt biztosít a hálózat teljesítményének befolyásolása nélkül Megbízhatóság és magas rendelkezésre állás Külön adat és vezérlési útvonalak Különválasztja a vezérlést a szolgáltatásoktól, és elkülöníti a szolgáltatások feldolgozását; növeli a biztonságot és a teljesítményt Külső redundáns tápegység Fokozza a megbízhatóságot Smart Link 100 ms alatti failovert tesz lehetővé a linkek között Spanning Tree/PVST+, MSTP, RSTP Redundáns linkeket biztosít, miközben megelőzi hurkok kialakulását Intelligent Resilient Framework (IRS) Megbízható virtuális switching fabricot hoz létre, amelyben két vagy több switch egyetlen L2 switchként vagy L3 routerként működik; a switcheknek nem kell egy helyen lenniük, egy katasztrófahelyreállító rendszer részei is lehetnek; szerverek vagy switchek standard LACP használatával is 5

6 csatlakoztathók az automatikus terheléskiegyenlítés és magas rendelkezésre állás érdekében; szükségtelenné teheti az olyan komplex protokollok használatát, mint a Spanning Tree Protocol (SPT), Equal-Cost Multipath Protocol (ECMP) vagy VRRP, így egyszerűbbé válik a a hálózat működése Layer 2 switching 16K MAC address tábla Számos Layer 2 eszközhöz biztosít hozzáférést VLAN támogatás és tagging IEEE 802.1Q támogatás 4094 egyidejű VLAN ID-vel IEEE 802.1ad QinQ és selective QinQ Hierarchikus szerkezettel fokozza az Ethernet hálózat skálázhatóságát; több LAN-t kapcsol össze egy nagysebességű campus vagy nagyvárosi (metro) hálózattal 10 GbE port aggregáció Lehetővé teszi a portok csoportosítását, hogy növelje egy távoli eszköz átmenő forgalmát Device Link Detection Protocol (DLDP) Megfigyeli a link csatlakozását, és mindkét oldalon lezárja a portokat, ha egyirányú forgalmat érzékel; meglezői a hurkok kialakulását STP-alapú hálózatokban Jumbo Frame támogatás Javítja a nagymennyiségű adatátvitel teljesítményét; 9K-byte-ig támogatja a frame-ek méretét Layer 3 szolgáltatások Address Resolution Protocol (ARP) Megállapítja egy másik IP host MAC-címét az azonos alhálózaton; támogatja a statikus ARP-t; a gratuitous ARP lehetővé teszi a duplikált IP címek felderítését; a proxy ARP segítségével szokványos ARP műveletek végezhetők alhálózatok között vagy ha azokat egy Layer 2 hálózat választja el egymástól Dynamic Host Configuration Protocol (DHCP) 6

7 Egyszerűsíti a nagyméretű IP-hálózatok kezelését, kliens és szerver mód beállítását egyaránt támogatja; a DHCP Relay segítségével alhálózatok között végezhetők DHCP műveletek Loopback interfész cím Egy mindig elérhető címet definiál, így bővíti a diagnosztikai lehetőségeket User Datagram Protocol (UDP) segítség Az UDP broadcastokat meghatározott IP alhálózatokra irányítja át, hogy megelőzze az UDP szolgáltatásokat (mint például DHCP) érő szerver spoofingot Route mapek A route redisztribúcióhoz biztosít szélskörűbb irányítást; lehetővé teszi a szűrést és a route metrics megváltoztatását Layer 3 routing Statikus IPv4 routing Egyszerű manuálisan konfigurált Ipv4 routingot tesz lehetővé Routing Information Protocol (RIP) Egy távolsági vektor algoritmust használ a User Datagram Protocol (UDP) csomagokkal az útvonal kiválasztásához; támogatja a RIPv1 és a RIPv2 routingot; hurokvédelmet is tartalmaz Biztonság Access Control List (ACL) IP Layer 2-től Layer 4-ig biztosít forgalomszűrést; global ACL, VLAN ACL, port ACL és IPv6 ACL támogatás IEEE 802.1X Az iparágban szabványos felhasználó-hitelesítő eljárás IEEE 802.1X supplicant használatával a kilens oldalán egy RADIUS szerverrel együttműködve MAC-alapú hitelesítés A kliens hitelesítése a RADIUS szerveren a MAC-address alapján történik Személyazonosság-alapú biztonság és access control 7

8 Felhasználónkénti ACL A felhasználó a személyazonossága és az időpont alapján kaphat engedélyt valamilyen hálózati erőforrás használatára, vagyis lehetővé teszi, hogy többfajta felhasználó érhessen el bizonyos erőforrásokat ugyanazon a hálózaton biztonsági kockázat vagy bizalmas adatok veszélyezetése nélkül Automatikus VLAN kiosztás A személyazonosság alapján automatikusan a megfelelő VLAN-hoz rendeli Biztonságos felügyeleti hozzáférés Minden hozzáférési módhoz (CLI, GUI, MIB) biztonságos titkosítást kínál SSHv2, SSL vagy SNMPv3 használatával Secure FTP Biztonságos fájlátvitel a switchre és a switchről; véd a kéretlen letöltések és a konfigurácuós fájlok engedély nélküli másolása ellen Guest VLAN Az autentikált kliensek számára az IEEE 802.1X-hez hasonló böngészős környezetet biztosít Portbiztonság Csak meghatározott MAC-addressek számára engedélyezi a hozzáférést, amely tanulható vagy a rendszergazda által meghatározható Portizoláció Védelmet és privát hozzáférést jelent; meglezői, hogy rosszindulatú támadások felhasználói adatokhoz férjenek hozzá STP BPDU portvédelem Blokkolja a Bridge Protocol Data Unitokat (BPDU) azokon a portokon, amelyek nem igényelnek BPDU-t, megelőzi a hamis BPDU támadásokat STP root guard Megvédi a root bridge-et a támadásoktól és a konfigurációs hibáktól DHCP védelem 8

9 Blokkolja a nem autentikált DHCP-szerverekről érkező csomagokat; véd a denial-of-service támadások ellen IP source guard Segít megelőzni az IP-spoofing támadásokat Dinamikus ARP védelem Blokkolja a jogosulatlan hostoktól érkező ARP broadcastokat; megelőzi a hallgatózást (eavesdropping) és a hálózati adatok ellopását RADIUS/HWTACACS Jelszó-autentikációs szerver segítségével megkönnyíti a biztonságos felügyeletet Konvergencia IEEE 802.1AB Link Layer Discovery Protocol (LLDP) Könnyű feltérképezést tesz lehetővé, mivel a hálózat-feltérképező alkalmazásokat LLDP autmatikus eszközfelderítő protokollal használja LLDP-MED Szabványos kiegészítés, amely autmatikusan konfigurálja a hálózati eszközöket beleértve az LLDP-képes IP-telefonokat LLDP-CDP támogatás A zökkenőmentes működés érdekében felismeri és fogadja a Cisco IPtelefonok CDP-csomagjait IEEE 802.3af Power over Ethernet Portonként 15,4 Wattot biztosít a PoE eszközöknek, úgy mint acces pointok, IP-telefonok vagy kamerák PoE allokáció Többféle módszert támogat (automatikus, IEEE 802.3af class, LLDP-MED, felhasználó által meghatározott) a PoE elosztására az energiatakarékosság érdekében Hang VLAN Autmatikusan VLAN-t és prioritást biztosít az IP-telefonok számára, ezzel egyszerűsítve a konfigurációt és karbantartást 9

10 IP multicast snooping (adatalapú IGMP) Megakadályozza az IP multicast forgalom hirtelen megugrását Eszköztámogatás Szabvány előtti PoE támogatás Felismeri és árammal látja el a szabvány előtti PoE eszközöket, mint például access pointok vagy IP-telefonok További adatok Zöld IT és energia Magasabb hatásfok a legújabb félvezető-technológiáknak köszönhetően; lezárja a használaton kívüli portokat és változó sebességű ventillátorokat használ csökkentve az energiafelhasználást A környezetvédelem támogatása Támogatja a RoHS és WEEE előírásoknak való megfelelést Egységes HP Comware moduláris operációs rendszer Könnyen bővíthető és fejleszthető nagyléptékű átalakítás nélkül; minden switching, routing és biztonsági platform Comware OS-t egy közös, moduláris operációs rendszert használ Energy Efficient Ethernet (EEE) támogatás Az IEEE 802.3az szabványnak megfelelően csökkenti az energiafogyasztást Garancia és terméktámogatás Korlátozott Élettartamgarancia 2.0 Alkatrészcsere egy munkanapon belüli szállítással (a legtöbb országban), a vásárláshoz járó támogatás időtartamával kapcsolatban kerese fel a hp.com/networking/warrantysummary oldalt Elektronikus és telefonos támogatás (Korlátozott Élettartamgarancia 2.0-hoz) Korlátozott 24 órás telefonos támogatás a HP-tól a garancia első három évében; korlátozott elektronikus és telefonos támogatás munkaidőben a garacia teljes tartamára. Az ügyfélszolgálathoz keresse fel a hp.com/networking/contact-support weboldalt; a vásárláshoz járó támogatás időtartamával kapcsolatban pedig a hp.com/networking/warrantysummary 10

11 oldalt Szoftverek A megvásárolt termékhez használható szoftverekért keresse fel a hp.com/networking/support oldalt, a vásárláshoz kapcsolódó elérhető szoftverekkel kapcsolatos információért pedig a hp.com/networking/warrantysummary oldalt 11

12 HP 5130 EI switch család Termékadatok HP G-4SFP+ EI switch (JG932A) HP G-SFP-4SFP+ EI switch (JG933A) HP G-4SFP+ switch (JG934A) Be- és kimeneti portok és bővítőhelyek 24 RJ-45 autosensing 10/100/1000 port (IEEE Type 10BASE-T, IEEE 802.3u Type 100BASE-TX, IEEE 802.3ab Type 1000BASE-T); Duplex: 10BASE-T/ 100BASE- TX: half vagy full; 1000BASE-T: csak full 4 SFP+ fixed 1000/10000 SFP+ port 16 SFP 100/1000 Mbps port 8 SFP dualpersonality port; 100/1000BASE-X vagy 100/1000BASE-T RJ-45 Combo Port 4 SFP+ fixed 1000/10000 SFP+ port 48 RJ-45 autosensing 10/100/1000 port (IEEE Type 10BASE-T, IEEE 802.3u Type 100BASE-TX, IEEE 802.3ab Type 1000BASE-T); Duplex: 10BASE-T/ 100BASE- TX: half vagy full; 1000BASE-T: csak full 4 SFP+ fixed 1000/10000 SFP+ port További portok és bővítőhelyek 1 RJ-45 soros konzolport 1 RJ-45 soros konzolport 1 RJ-45 soros konzolport Tápegység 2 tápegység hely Minimum 1 tápegység szükséges (külön rendelendő) Fizikai jellemzők Méret 17,32 (szélesség) x 6,3(mélység) x1,72 (magasság) inch (44 x 16 x 4,36 cm) ( 1U magasság) 17,32 (szélesség) x 14,17(mélység) x1,72 (magasság) inch (44 x 36x 4,36 cm) ( 1U magasság) 17,32 (szélesség) x 10,24(mélység) x1,72 (magasság) inch (44 x 26 x 4,36 cm) ( 1U magasság) Súly 11,02 lb (5 kg) 17,64 lb (8 kg) 11,02 lb (5 kg) Memória és processzor 1 GB SDRAM, 128 MB flash, csomagpuffer mérete: 1,5 MB 1 GB SDRAM, 128 MB flash, csomagpuffer mérete: 1,5 MB 1 GB SDRAM, 128 MB flash, csomagpuffer mérete: 3 MB Elhelyezés és felszerelés EIA szabványos 19 inches telco rackbe vagy szekrénybe szerelhető a mellékelt felszerelési készlettel EIA szabványos 19 inches telco rackbe vagy szekrénybe szerelhető a mellékelt felszerelési készlettel EIA szabványos 19 inches telco rackbe vagy szekrénybe szerelhető a mellékelt felszerelési készlettel Teljestmény 1000 Mb latencia < 5 µs < 5 µs < 5 µs 10 Gbps latencia < 1,5 µs < 1,5 µs < 1,5 µs Átmenő forgalom 96 Mpps 96 Mpps 130,9 Mpps Routing/switching kapacitás 128 Gbps 128 Gbps 176 Gbps Routing tábla mérete 512 bejegyzés (IPv4), 256 bejegyzés (IPv6) 512 bejegyzés (IPv4), 256 bejegyzés (IPv6) 512 bejegyzés (IPv4), 256 bejegyzés (IPv6) MAC-address tábla mérete bejegyzés bejegyzés bejegyzés Megbízhatóság MTBF (év) 98,1 52,79 61,4 Környezet Üzemi hőmérséklet 23 F-113 F (-5 C-45 C) 23 F-113 F (-5 C-45 C) 23 F-113 F (-5 C-45 C) Üzemi relatív páratartalom 10%-90%, nem lecsapódó 10%-90%, nem lecsapódó 10%-90%, nem lecsapódó Tárolási hőmérséklet -40 F-158 F (-40 C-70 C) -40 F-158 F (-40 C-70 C) -40 F-158 F (-40 C-70 C) Tárolási relatív páratartalom 5%-95%, nem lecsapódó 5%-95%, nem lecsapódó 5%-95%, nem lecsapódó Hangkibocsátás nagy sebességű ventilátor: 39,7 db; ISO 7779 alacsony sebességű ventilátor: 47,1 db, nagy sebességű ventilátor: 50,7 db; ISO 7779 alacsony sebességű ventilátor: 43,1 db, nagy sebességű ventilátor: 53,4 db; ISO

13 Elektromos jellemzők HP G-4SFP+ EI switch (JG932A) HP G-SFP-4SFP+ EI switch (JG933A) HP G-4SFP+ switch (JG934A) Frekvencia 50/60 Hz 50/60 Hz 50/60 Hz Maximális hőkibocsátás 64/88 BTU/h (67,52/92,84 kj/h) 102/204 BTU/h (107,61/215,22 kj/h), AC eszközökhöz. DC eszközök esetén min. 130 BTU/h, max. 232 BTU/h 130/153 BTU/h (137,15/161,42 kj/h), AC eszközökhöz. DC eszközök esetén min. 130 BTU/h, max. 171 BTU/h Feszültség AC VAC VAC VAC Feszültség DC -48-tól -60-ig VDC -48-tól -60-ig VDC Áramerősség 2 A 5 A 10 A Maximális teljesítmény 26 W 60 W 45 W Üresjárati teljesítmény 19 W 30 W 38 W Megjegyzés A maximális hőkibocsátás és teljesítmény elméletileg lehetséges szélsőséges értékek, amelyek az infrastruktúra megtervezéséhez vannak megadva teljes PoE esetén (ha van), 100%-os forgalom mellett, úgy hogy minden port csatlakoztatva van és minden modul működik. A maximális hőkibocsátás és teljesítmény elméletileg lehetséges szélsőséges értékek, amelyek az infrastruktúra megtervezéséhez vannak megadva teljes PoE esetén (ha van), 100%-os forgalom mellett, úgy hogy minden port csatlakoztatva van és minden modul működik. Fent az AC tápegység teljesítménye látható, DC áramellátás esetén az üresjárati teljesítmény 38 W, a maximális 68 W, a maximális áramerősség 8 A. Az eszközök tápegység nélkül érkeznek. A vásárlónak gondokodnia kell egy vagy két JD362A (AC) vagy JD366A (DC) tápegységről A maximális hőkibocsátás és teljesítmény elméletileg lehetséges szélsőséges értékek, amelyek az infrastruktúra megtervezéséhez vannak megadva teljes PoE esetén (ha van), 100%-os forgalom mellett, úgy hogy minden port csatlakoztatva van és minden modul működik. Fent az AC tápegység teljesítménye látható, DC áramellátás esetén az üresjárati teljesítmény 38 W, a maximális 50 W, a maximális áramerősség 5 A. Az eszközök tápegység nélkül érkeznek. Biztonság UL ; EN Safety of Laser Products-Part 1; EN Safety of Laser Products-Part 2; IEC ; CAN/CSA-C22.2 No ; Anatel; ULAR; GOST; EN /A11; FDA 21 CFR Subchapter J; NOM; RoHS Compliance UL ; EN Safety of Laser Products-Part 1; EN Safety of Laser Products-Part 2; IEC ; CAN/CSA-C22.2 No ; Anatel; ULAR; GOST; EN /A11; FDA 21 CFR Subchapter J; NOM; RoHS Compliance UL ; EN Safety of Laser Products-Part 1; EN Safety of Laser Products-Part 2; IEC ; CAN/CSA-C22.2 No ; Anatel; ULAR; GOST; EN /A11; FDA 21 CFR Subchapter J; NOM; RoHS Compliance Kibocsátás EMC Directive 2004/108/EC; FCC (CFR 47, Part 15) Class A; EN :2004; ANSI C ; EN :2008; VCCI V- 4/ ; EN :2006+A1:2009+A2:2009; EN :2006+A1:2009+A2:2009; EN :2006; EN :2012; EN :2006; EN :2009; AS/NZS CISPR 22:2009 Class A; CISPR 22:2008 Class A; EN 55022:2010 Class A; EN :2000; CISPR 24:2010; EN V1.6.1; VCCI V- 3/ Class A EMC Directive 2004/108/EC; FCC (CFR 47, Part 15) Class A; EN :2004; ANSI C ; EN :2008; VCCI V- 4/ ; EN :2006+A1:2009+A2:2009; EN :2006+A1:2009+A2:2009; EN :2006; EN :2012; EN :2006; EN :2009; AS/NZS CISPR 22:2009 Class A; CISPR 22:2008 Class A; EN 55022:2010 Class A; EN :2000; CISPR 24:2010; EN V1.6.1; VCCI V- 3/ Class A Immunitás FCC part 68; CS-03 FCC part 68; CS-03 FCC part 68; CS-03 Általános EN EN EN ESD EN EN EN EMC Directive 2004/108/EC; FCC (CFR 47, Part 15) Class A; EN :2004; ANSI C ; EN :2008; VCCI V- 4/ ; EN :2006+A1:2009+A2:2009; EN :2006+A1:2009+A2:2009; EN :2006; EN :2012; EN :2006; EN :2009; AS/NZS CISPR 22:2009 Class A; CISPR 22:2008 Class A; EN 55022:2010 Class A; EN :2000; CISPR 24:2010; EN V1.6.1; VCCI V- 3/ Class A Felügyelet IMC - Intelligent Management Center; CLI; webes felület SNMP Manager; IIMC - Intelligent Management Center; CLI; webes felület SNMP Manager; IMC - Intelligent Management Center; CLI; webes felület SNMP Manager; Szolgáltatások A szolgáltatások részletes leírásáért és a termékek számaiért keresse fel a hp.com/networking/services oldalt. Az ön országában elérhető szolgáltatásokkal és válaszidővel kapcsolatos részletekért lépjen kapcsolatba a helyi HP irodával. A szolgáltatások részletes leírásáért és a termékek számaiért keresse fel a hp.com/networking/services oldalt. Az ön országában elérhető szolgáltatásokkal és válaszidővel kapcsolatos részletekért lépjen kapcsolatba a helyi HP irodával. A szolgáltatások részletes leírásáért és a termékek számaiért keresse fel a hp.com/networking/services oldalt. Az ön országában elérhető szolgáltatásokkal és válaszidővel kapcsolatos részletekért lépjen kapcsolatba a helyi HP irodával. 13

14 HP 5130 EI switch család Termékadatok (folytatás) Be- és kimeneti portok és bővítőhelyek HP G-PoE+-4SFP+ (370W) EI Switch (JG936A) 24 RJ-45 autosensing 10/100/1000 port (IEEE Type 10BASE-T, IEEE 802.3u Type 100BASE-TX, IEEE 802.3ab Type 1000BASE-T); Duplex: 10BASE-T/ 100BASE-TX: half vagy full; 1000BASE-T: csak full 4 SFP+ fixed 1000/10000 SFP+ port HP G-PoE+-4SFP+ (370W) EI Switch (JG937A) 48 RJ-45 autosensing 10/100/1000 port (IEEE Type 10BASE-T, IEEE 802.3u Type 100BASE-TX, IEEE 802.3ab Type 1000BASE-T); Duplex: 10BASE-T/ 100BASE-TX: half vagy full; 1000BASE-T: csak full 4 SFP+ fixed 1000/10000 SFP+ port További portok és bővítőhelyek 1 RJ-45 soros konzolport 1 RJ-45 soros konzolport Fizikai jellemzők Méret 17,32 (szélesség) x 11,18(mélység) x1,72 (magasság) inch (44 x 30 x 4,37 cm) ( 1U magasság) 17,32 (szélesség) x 14,17(mélység) x1,72 (magasság) inch (44 x 44 x 4,36 cm) ( 1U magasság) Súly 17,64 lb (8 kg) 17,64 lb (8 kg) Memória és processzor 1 GB SDRAM, 128 MB flash, csomagpuffer mérete: 1,5 MB 1 GB SDRAM, 128 MB flash, csomagpuffer mérete: 3 MB Elhelyezés és felszerelés Teljestmény EIA szabványos 19 inches telco rackbe vagy szerkénybe szerelhető a mellékelt felszerelési készlettel EIA szabványos 19 inches telco rackbe vagy szekrénybe szerelhető a mellékelt felszerelési készlettel 1000 Mb latencia < 5 µs < 5 µs 10 Gbps latencia < 1,5 µs < 1,5 µs Átmenő forgalom 96 Mpps 130,9 Mpps Routing/switching kapacitás 128 Gbps 176 Gbps Routing tábla mérete 512 bejegyzés (IPv4), 256 bejegyzés (IPv6) 512 bejegyzés (IPv4), 256 bejegyzés (IPv6) MAC-address tábla mérete bejegyzés bejegyzés Megbízhatóság MTBF (év) 48,3 37,1 Környezet Üzemi hőmérséklet 23 F-113 F (-5 C-45 C) 23 F-113 F (-5 C-45 C) Üzemi relatív páratartalom 10%-90%, nem lecsapódó 10%-90%, nem lecsapódó Tárolási hőmérséklet -40 F-158 F (-40 C-70 C) -40 F-158 F (-40 C-70 C) Tárolási relatív páratartalom 5%-95%, nem lecsapódó 5%-95%, nem lecsapódó Hangkibocsátás alacsony sebességű ventilátor: 49,8 db, nagy sebességű ventilátor: 52,9 db; ISO 7779 alacsony sebességű ventilátor: 50,6 db, nagy sebességű ventilátor: 54,6 db; ISO

15 HP G-PoE+-4SFP+ (370W) EI Switch (JG936A) HP G-PoE+-4SFP+ (370W) EI Switch (JG937A) Elektromos jellemzők Frekvencia 50/60 Hz 50/60 Hz Maximális hőkibocsátás 102/1569 BTU/h (107,61/1655,29 kj/h), AC eszközökhöz. DC eszközök esetén min. 85 BTU/h, max BTU/h 160/1671 BTU/h (168,8/1762,91 kj/h), AC eszközökhöz. DC eszközök esetén min. 147 BTU/h, max BTU/h Feszültség AC VAC VAC Áramerősség 10 A 10 A Maximális teljesítmény 460 W 490 W Üresjárati teljesítmény W PoE teljesítmény 370 W PoE+ 370 W PoE+ Megjegyzés A maximális hőkibocsátás és teljesítmény elméletileg lehetséges szélsőséges értékek, amelyek az infrastruktúra megtervezéséhez vannak megadva teljes PoE esetén (ha van), 100%-os forgalom mellett, úgy hogy minden port csatlakoztatva van és minden modul működik. A PoE teljesítmény a belső tápegység által szolgáltatott teljesítmény, HP RPS 1600 Redundant Power System segítségével akár 740 W PoE+ teljesítmény is elérhető. DC áramellátás esetén a maximális áramerősség 25 A. AC áramellátás esetén a teljesítmény 30 W (tipikus), 460 W (maximális; ebből 370 W PoE+). DC feszültség: -54-től 57 VDC-ig. Teljes DC teljesítmény: 25 W (tipikus) 790 W (maximális; ebből 740 W PoE+). DC áramforrás a HP RPS 1600 lehet. Az üresjárati teljesítmény az eszköz teljesmítnye akkor, ha egy port sincs csatlakoztatva. A maximális hőkibocsátás és teljesítmény elméletileg lehetséges szélsőséges értékek, amelyek az infrastruktúra megtervezéséhez vannak megadva teljes PoE esetén (ha van), 100%-os forgalom mellett, úgy hogy minden port csatlakoztatva van és minden modul működik. A PoE teljesítmény a belső tápegység által szolgáltatott teljesítmény, HP RPS 1600 Redundant Power System segítségével akár 740 W PoE+ teljesítmény is elérhető. DC áramellátás esetén a maximális áramerősség 25 A. AC áramellátás esetén a teljesítmény 47 W (tipikus), 490 W (maximális; ebből 370 W PoE+). DC feszültség: -54-től 57 VDC-ig. Teljes DC teljesítmény: 43 W (tipikus) 890 W (maximális; ebből 800 W PoE+). DC áramforrás a HP RPS 1600 lehet. Biztonság UL ; EN Safety of Laser Products-Part 1; EN Safety of Laser Products-Part 2; IEC ; CAN/CSA-C22.2 No ; Anatel; ULAR; GOST; EN /A11; FDA 21 CFR Subchapter J; NOM; RoHS Compliance UL ; EN Safety of Laser Products-Part 1; EN Safety of Laser Products-Part 2; IEC ; CAN/CSA-C22.2 No ; Anatel; ULAR; GOST; EN /A11; FDA 21 CFR Subchapter J; NOM; RoHS Compliance Kibocsátás EMC Directive 2004/108/EC; FCC (CFR 47, Part 15) Class A; EN :2004; ANSI C ; EN :2008; VCCI V-4/ ; EN :2006+A1:2009+A2:2009; EN :2006+A1:2009+A2:2009; EN :2006; EN :2012; EN :2006; EN :2009; AS/NZS CISPR 22:2009 Class A; CISPR 22:2008 Class A; EN 55022:2010 Class A; EN :2000; CISPR 24:2010; EN V1.6.1; VCCI V-3/ Class A Immunitás Általános EN EN ESD EN EN EMC Directive 2004/108/EC; FCC (CFR 47, Part 15) Class A; EN :2004; ANSI C ; EN :2008; VCCI V-4/ ; EN :2006+A1:2009+A2:2009; EN :2006+A1:2009+A2:2009; EN :2006; EN :2012; EN :2006; EN :2009; AS/NZS CISPR 22:2009 Class A; CISPR 22:2008 Class A; EN 55022:2010 Class A; EN :2000; CISPR 24:2010; EN V1.6.1; VCCI V-3/ Class A Felügyelet IMC - Intelligent Management Center; CLI; webes felület SNMP Manager; IIMC - Intelligent Management Center; CLI; webes felület SNMP Manager; Szolgáltatások A szolgáltatások részletes leírásáért és a termékek számaiért keresse fel a hp.com/networking/services oldalt. Az ön országában elérhető szolgáltatásokkal és válaszidővel kapcsolatos részletekért lépjen kapcsolatba a helyi HP irodával. A szolgáltatások részletes leírásáért és a termékek számaiért keresse fel a hp.com/networking/services oldalt. Az ön országában elérhető szolgáltatásokkal és válaszidővel kapcsolatos részletekért lépjen kapcsolatba a helyi HP irodával. 15

16 Szabványok és protokollok (a termékcsalád minden tagjára érvényes) Eszközfelügyelet RFC 1157 SNMPv1/v2c RFC 1305 NTPv3 RFC 2573 (SNMPv3 Applications) RFC 2819 (RMON groups Alarm, Event, History, and Statistics only) RFC 3416 (SNMP Protocol Operations v2) HTML and Telnet management Multiple Configuration Files SNMPv3 and RMON RFC support SSHv1/SSHv2 Secure Shell TACACS/TACACS+ Web UI Általános protokollok IEEE 802.1ad Q-in-Q IEEE 802.1D MAC Bridges IEEE 802.1p Priority IEEE 802.1Q VLANs IEEE 802.1s Multiple Spanning Trees IEEE 802.1w Rapid Reconfiguration of Spanning Tree IEEE 802.1X PAE IEEE Type 10BASE-T IEEE 802.3ab 1000BASE-T IEEE 802.3ad Link Aggregation Control Protocol (LACP) IEEE 802.3ae 10-Gigabit Ethernet IEEE 802.3af Power over Ethernet IEEE 802.3i 10BASE-T IEEE 802.3u 100BASE-X IEEE 802.3x Flow Control IEEE 802.3z 1000BASE-X RFC 768 UDP RFC 783 TFTP Protocol (revision 2) RFC 791 IP RFC 792 ICMP RFC 793 TCP RFC 826 ARP RFC 854 TELNET RFC 951 BOOTP RFC 1213 Management Information Base for Network Management of TCP/IP-based Internet RFC 1305 NTPv3 RFC 1350 TFTP Protocol (revision 2) RFC 1519 CIDR RFC 1812 IPv4 Routing RFC 1866 Hypertext Markup Language RFC 2131 DHCP RFC 2236 IGMP Snooping RFC 2616 HTTP Compatibility v1.1 RFC 2665 Definitions of Managed Objects for the Ethernet-like Interface Types RFC 2668 Definitions of Managed Objects for IEEE Medium Attachment Units (MAUs) RFC 2865 Remote Authentication Dial In User Service (RADIUS) RFC 2866 RADIUS Accounting RFC 3414 User-based Security Model (USM) for version 3 of the Simple Network Management Protocol (SNMPv3) RFC 3415 View-based Access Control Model (VACM) for the Simple Network Management Protocol (SNMP) RFC 3418 Management Information Base (MIB) for the Simple Network Management Protocol (SNMP) RFC 3576 Ext to RADIUS (CoA only) RFC 4213 Basic IPv6 Transition Mechanisms 802.1r GARP Proprietary Attribute Registration Protocol (GPRP) IPv6 RFC 1981 IPv6 Path MTU Discovery RFC 2460 IPv6 Specification RFC 2461 IPv6 Neighbor Discovery RFC 2463 ICMPv6 RFC 2464 Transmission of IPv6 over Ethernet Networks RFC 3162 RADIUS and IPv6 RFC 3306 Unicast-Prefix-based IPv6 Multicast Addresses RFC 3315 DHCPv6 (client and relay) RFC 3484 Default Address Selection for IPv6 RFC 3736 Stateless Dynamic Host Configuration Protocol (DHCP) Service for IPv6 RFC 4291 IP version 6 Addressing Architecture RFC 4293 MIB for IP RFC 4443 ICMPv6 RFC 4861 IPv6 Neighbor Discovery RFC 4862 IPv6 Stateless Address Auto-configuration MIB-ek RFC 1212 Concise MIB Definitions RFC 1213 MIB-II RFC 1493 Bridge MIB RFC 1757 Remote Network Monitoring MIB RFC 2096 IP Forwarding Table MIB RFC 2233 Interface MIB RFC 2571 SNMP Framework MIB RFC 2572 SNMP-MPD MIB RFC 2573 SNMP-Notification MIB RFC 2573 SNMP-Target MIB RFC 2574 SNMP USM MIB RFC 2618 RADIUS Authentication Client MIB RFC 2620 RADIUS Accounting Client MIB RFC 2665 Ethernet-like-MIB RFC MAU MIB RFC p and IEEE 802.1Q Bridge MIB RFC 2737 Entity MIB (version 2) RFC 2819 RMON MIB RFC 2863 The Interfaces Group MIB RFC 2925 Ping MIB RFC 3414 SNMP-user-based-SM MIB RFC 3415 SNMP-view-based-ACM MIB RFC 3418 MIB for SNMPv3 RFC 3621 Power Ethernet MIB Hálózatfelügyelet IIEEE 802.1AB Link Layer Discovery Protocol (LLDP) RFC 2819 four groups of RMON: 1 (statistics), 2 (history), 3 (alarm), and 9 (events) ANSI/TIA-1057 LLDP Media Endpoint Discovery (LLDP-MED) SNMPv1/v2c/v3 Biztonság IEEE 802.1X Port-based Network Access Control RFC 1492 TACACS+ RFC 2138 RADIUS Authentication RFC 2139 RADIUS Accounting RFC 2865 RADIUS (client only) RFC 2866 RADIUS Accounting Secure Sockets Layer (SSL) SSHv2 Secure Shell 16

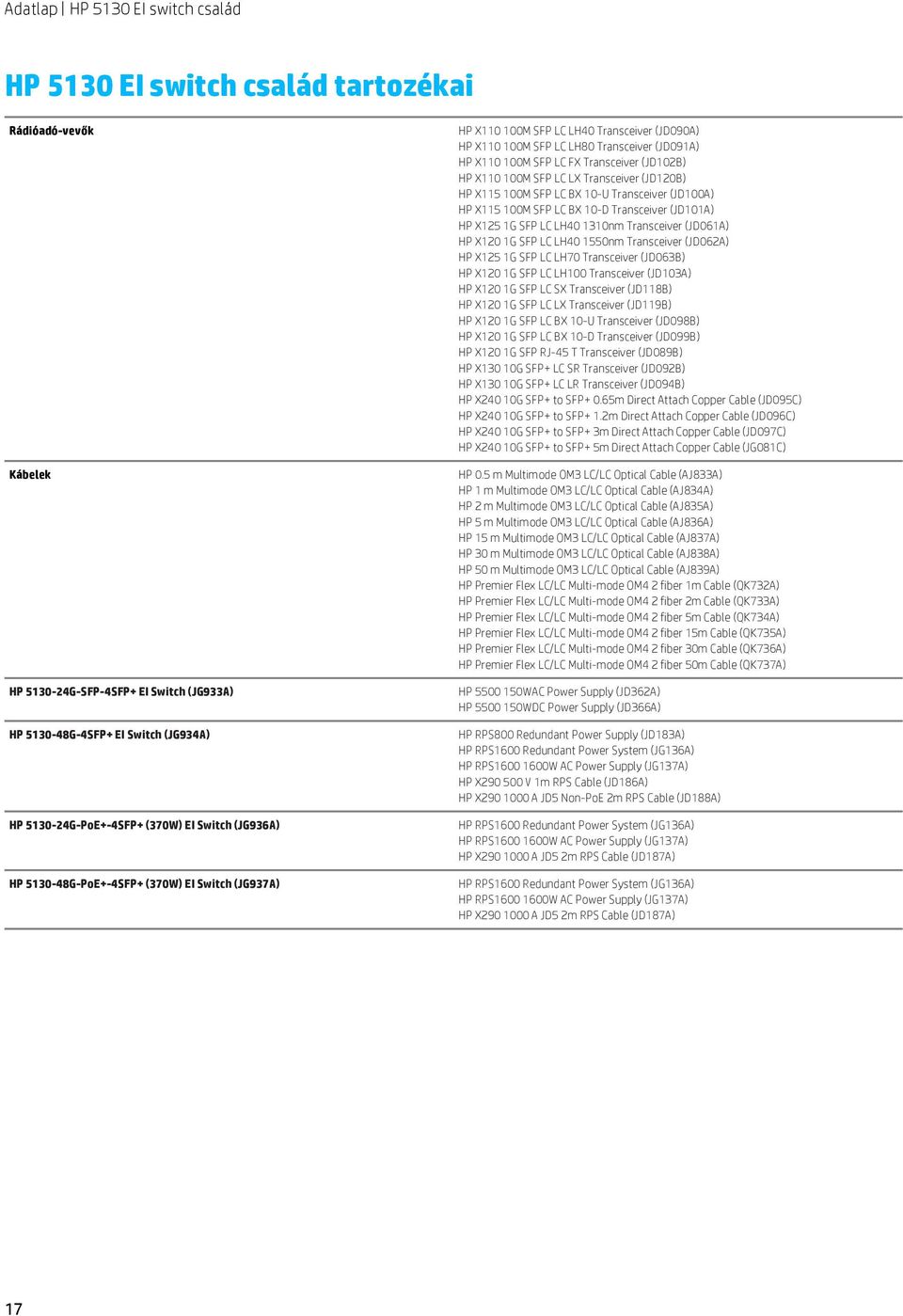

17 HP 5130 EI switch család tartozékai Rádióadó-vevők Kábelek HP G-SFP-4SFP+ EI Switch (JG933A) HP G-4SFP+ EI Switch (JG934A) HP G-PoE+-4SFP+ (370W) EI Switch (JG936A) HP G-PoE+-4SFP+ (370W) EI Switch (JG937A) HP X M SFP LC LH40 Transceiver (JD090A) HP X M SFP LC LH80 Transceiver (JD091A) HP X M SFP LC FX Transceiver (JD102B) HP X M SFP LC LX Transceiver (JD120B) HP X M SFP LC BX 10-U Transceiver (JD100A) HP X M SFP LC BX 10-D Transceiver (JD101A) HP X125 1G SFP LC LH nm Transceiver (JD061A) HP X120 1G SFP LC LH nm Transceiver (JD062A) HP X125 1G SFP LC LH70 Transceiver (JD063B) HP X120 1G SFP LC LH100 Transceiver (JD103A) HP X120 1G SFP LC SX Transceiver (JD118B) HP X120 1G SFP LC LX Transceiver (JD119B) HP X120 1G SFP LC BX 10-U Transceiver (JD098B) HP X120 1G SFP LC BX 10-D Transceiver (JD099B) HP X120 1G SFP RJ-45 T Transceiver (JD089B) HP X130 10G SFP+ LC SR Transceiver (JD092B) HP X130 10G SFP+ LC LR Transceiver (JD094B) HP X240 10G SFP+ to SFP+ 0.65m Direct Attach Copper Cable (JD095C) HP X240 10G SFP+ to SFP+ 1.2m Direct Attach Copper Cable (JD096C) HP X240 10G SFP+ to SFP+ 3m Direct Attach Copper Cable (JD097C) HP X240 10G SFP+ to SFP+ 5m Direct Attach Copper Cable (JG081C) HP 0.5 m Multimode OM3 LC/LC Optical Cable (AJ833A) HP 1 m Multimode OM3 LC/LC Optical Cable (AJ834A) HP 2 m Multimode OM3 LC/LC Optical Cable (AJ835A) HP 5 m Multimode OM3 LC/LC Optical Cable (AJ836A) HP 15 m Multimode OM3 LC/LC Optical Cable (AJ837A) HP 30 m Multimode OM3 LC/LC Optical Cable (AJ838A) HP 50 m Multimode OM3 LC/LC Optical Cable (AJ839A) HP Premier Flex LC/LC Multi-mode OM4 2 fiber 1m Cable (QK732A) HP Premier Flex LC/LC Multi-mode OM4 2 fiber 2m Cable (QK733A) HP Premier Flex LC/LC Multi-mode OM4 2 fiber 5m Cable (QK734A) HP Premier Flex LC/LC Multi-mode OM4 2 fiber 15m Cable (QK735A) HP Premier Flex LC/LC Multi-mode OM4 2 fiber 30m Cable (QK736A) HP Premier Flex LC/LC Multi-mode OM4 2 fiber 50m Cable (QK737A) HP WAC Power Supply (JD362A) HP WDC Power Supply (JD366A) HP RPS800 Redundant Power Supply (JD183A) HP RPS1600 Redundant Power System (JG136A) HP RPS W AC Power Supply (JG137A) HP X V 1m RPS Cable (JD186A) HP X A JD5 Non-PoE 2m RPS Cable (JD188A) HP RPS1600 Redundant Power System (JG136A) HP RPS W AC Power Supply (JG137A) HP X A JD5 2m RPS Cable (JD187A) HP RPS1600 Redundant Power System (JG136A) HP RPS W AC Power Supply (JG137A) HP X A JD5 2m RPS Cable (JD187A) 17

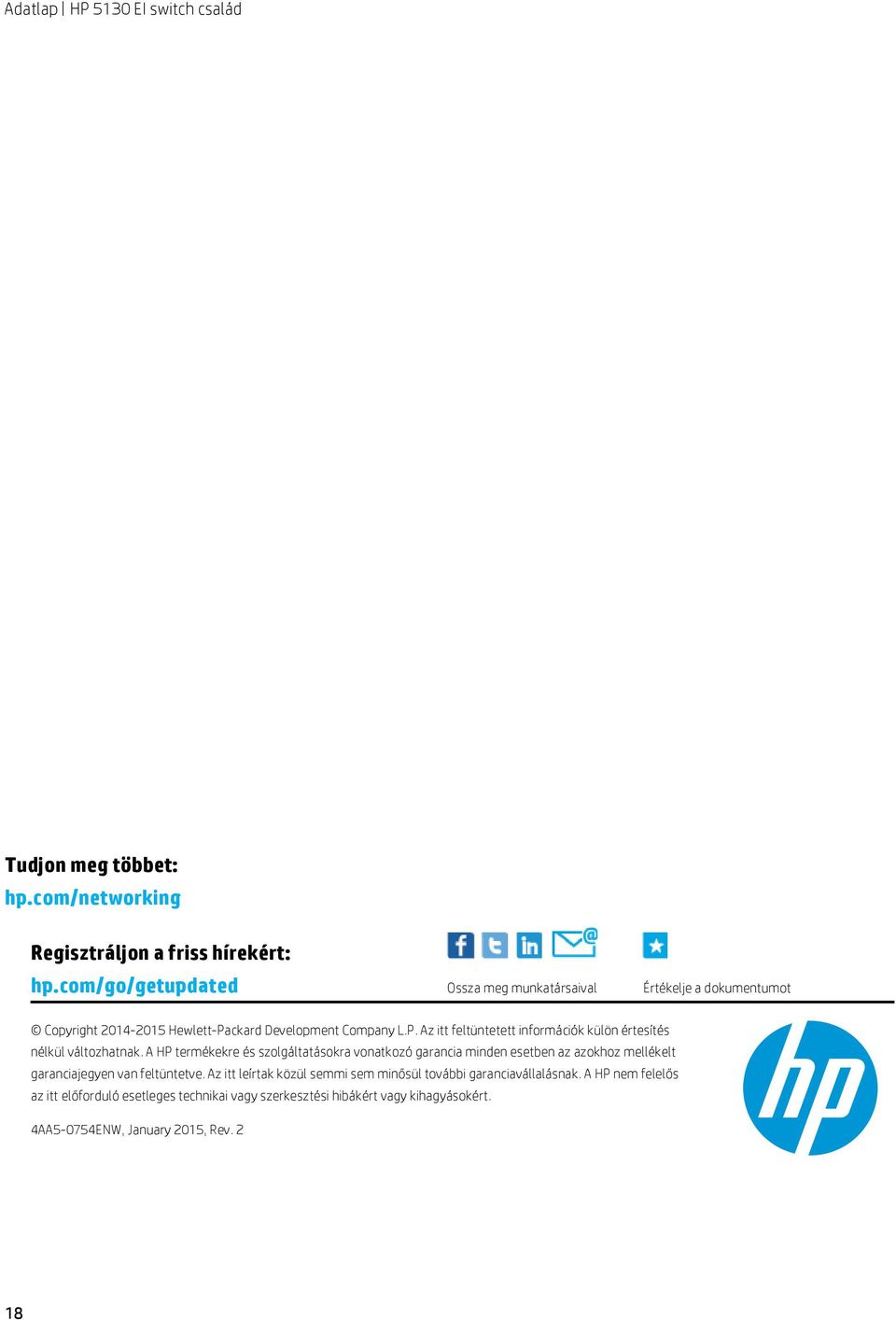

18 Tudjon meg többet: hp.com/networking Regisztráljon a friss hírekért: hp.com/go/getupdated Ossza meg munkatársaival Értékelje a dokumentumot Copyright Hewlett-Packard Development Company L.P. Az itt feltüntetett információk külön értesítés nélkül változhatnak. A HP termékekre és szolgáltatásokra vonatkozó garancia minden esetben az azokhoz mellékelt garanciajegyen van feltüntetve. Az itt leírtak közül semmi sem minősül további garanciavállalásnak. A HP nem felelős az itt előforduló esetleges technikai vagy szerkesztési hibákért vagy kihagyásokért. 4AA5-0754ENW, January 2015, Rev. 2 18
