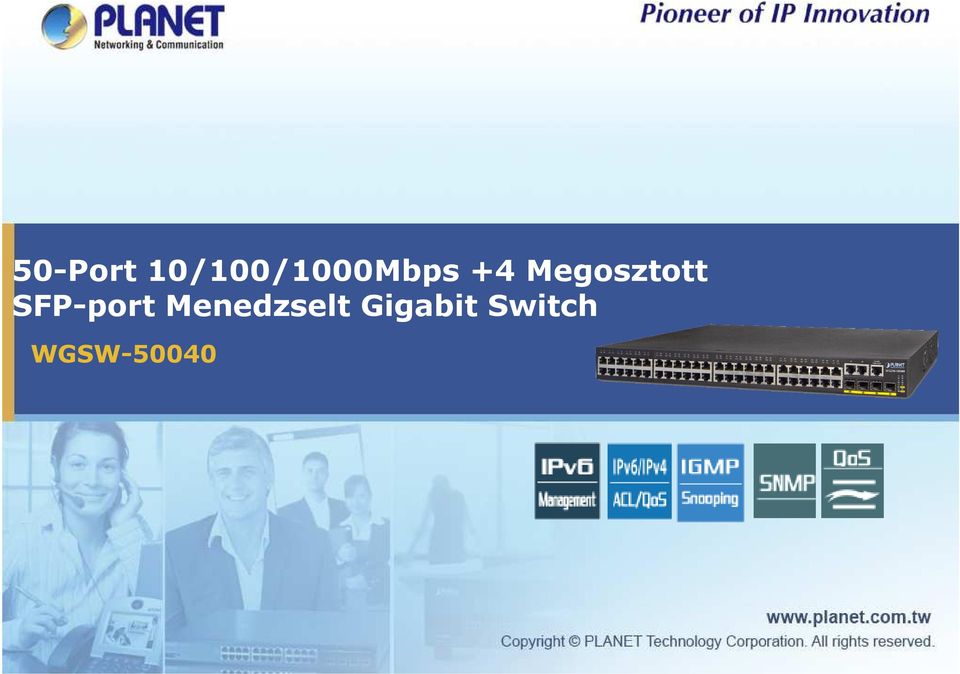

1 50Port 10/100/1000Mbps +4 Megosztott SFPport Menedzselt Gigabit Switch WGSW50040

2 Előadás vázlat Termék áttekintés A termék előnyei A termék jellemzői Alkalmazás Összehasonlítás WGSW / 24

3 Termék áttekintés A WGSW50040 előnyei IPv6 Management Következő Generációs IP Protokoll 50Port 10/100/1000Mbps Nagy sűrűsségű Gigabit megoldás 3 / 24

4 Mi az IPv6? Internet Protocol verzió 6 (IPv6) IPv6 a következő generációs Internet protokoll verzió az IPv4 jogutódjának jelölt, az elsőként használt internet protokoll, mely még jelenleg is domináns használatban van. Ez egy hálózatok közötti csomagkapcsolt Internetes rétegprotokoll. Az Internet protokoll újratervezésének fő hajtóereje az IPv4 címek előrelátható kimerülése elfogyásának közeledte. Az IPv decemberében került meghatározásra az Internet Engineering Task Force (IETF) által,az RFC 2460 internetes szabvány előírásával. IPv6 egy mérhetetlenül nagyobb címtartomány, mint az IPv4. Ez abból adódik, hogy 128bites (FFFF:FFFF:FFFF:FFFF) címzést használ az IPv4 32 bites (FF:FF:FF:FF) címzésével szemben. 4 / 24

5 Mi az IPv6? IPv4 kifut, nem lesz elég Manapság sok elektronikai termékkel, illetve mobil eszközökön is böngészhetnek az interneten, ami azt jelenti, hogy szükség van az IP cím növekedésre. Ugyanakkor a jelenlegi IPv4 hálózati infrastruktúra nem képes minden egyes ügyfélnek elég IP cím tárolására. A helyzet kényszeríti az internetszolgáltatókat az IPv6 hálózati infrastruktúra gyors kiépítését. IPv6 / IPv4 Dupla kapcsolat A WGSW50040 egyaránt támogatja az IPv4 és IPv6 irányítási feladatokat. Képes támogatni az eredeti hálózati struktúrát (IPv4), és szintén támogatja az új hálózati struktúrát (IPv6) a jövőben is. Az egyszerű és barátságos irányítási interfész és rengeteg menedzsment funkció van egyben, a WGSW50040 a legjobb választás a Kisvállalatoknak (SMB), hogy gond nélkül kapcsolódjanak IPv6 hálózathoz. 5 / 24

6 A WGSW50040 előlapja Termék áttekintés 50Port 10/100/1000BaseT RJ45 AutoMDI/MDIX, Auto Negotiation 4 for 3.3VDC mini GBIC/SFP slots Megosztva 4548 portok Kompatibilis az 1000BaseSX / LX / ZX / WDM SFP modulokkal RJ45 Konzol 1 RJ45 soros konzol felület 19 Rackbe szerelhető A WGSW50040 hátlapja 100~240V AC, univerzális tápegység 50 x 10/100/1000BaseT, RJ SX/LX SFP hely 100~240V AC Tápcsatlakozó 6 / 24

7 A termék előnyei Telecom osztályú gigabites megoldás a vállalati gerinc és a Data Center Hálózatokba Nagy teljesítményű teljes vezetékes sebességgel IPv6 / IPv4 menedzsment Erős IPv6/IPv4 Multicast Protokolok IPv6 / IPv4 RADIUS, ACL and QoS Fejlett Biztonsági Hálózat Menedzsment (SNMP) Központi egyszerű IP Menedzsment 7 / 24

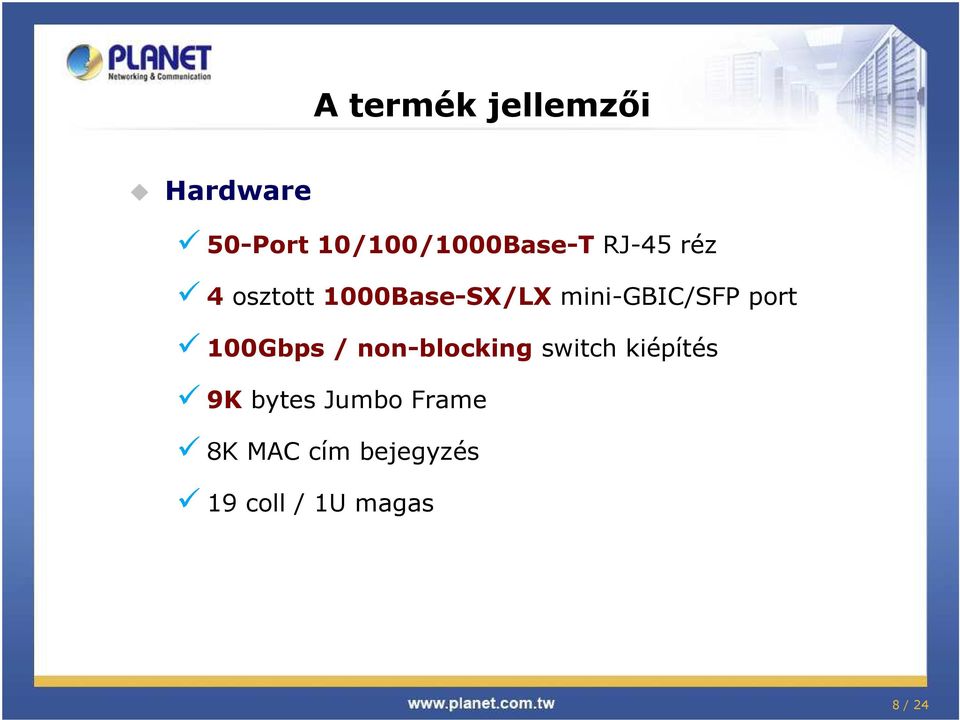

8 A termék jellemzői Hardware 50Port 10/100/1000BaseT RJ45 réz 4 osztott 1000BaseSX/LX minigbic/sfp port 100Gbps / nonblocking switch kiépítés 9K bytes Jumbo Frame 8K MAC cím bejegyzés 19 coll / 1U magas 8 / 24

9 A termék jellemzői IPv4 / IPv6 Menedzsment funkciók Támogatja az egyesült IPv4 / IPv6 HTTP Támogatja a felhasználó IPbiztonsági ellenőrzést IPv4 / IPv6 SNMP Támogatja az IPv4 / IPv6 FTP/TFTP Támogatja az IPv4 / IPv6 NTP Támogatja az IPv4 / IPv6 RADIUS hitelesítést telneten felhasználónév jelszó párossal Támogatja az IPv4 / IPv6 SSH Támogatja a Syslog szervert IPv4 and IPv6 alatt 9 / 24

10 A termék jellemzői Menedzsment funkciók Szabványos irányítási protokollok WEBalapú Telnet, parancssoros SNMP v1 és v2c Biztonsági hitelesítés biztonságos kezelése SSH SNMPv3 SNMP RMON 1, 2, 3 és 9 a be és kifelé irányuló hálózati forgalom és események nyomon követése SNMP trap az eszköz Link Up / Link Down állapotfigyelése sflow ügynök RFC 3176 megfigyelése nagysebességű hálózatokban. A hálózat láthatóvá tétele. 10 / 24

11 A termék jellemzői Egyszerű IP Menedzsment IP Stacking Akár 24 eszköz Egyszerű IP Menedzsment, Akár 24 eszköz Hozzáadás Commander Candidate Member 2 Member 1 IP Stack Csoport 11 / 24

12 A termék jellemzői Támogatja a VLANt IEEE 802.1Q Megjelölt VLAN Szolgáltató áthidalása (VLAN QinQ) támogatás (IEEE 802.1ad) Privát VLAN Edge (PVE) GVRP Dinamikus VLAN tanulás Támogatja a Spanning Tree Protokolt STP, IEEE 802.1d (Spanning Tree Protocol) RSTP, IEEE 802.1w (Rapid Spanning Tree Protocol) MSTP, IEEE 802.1s Multiple Spanning Tree Protocol, spanning tree by VLAN BPDU és port Guard növeli a kapcsolható hálózati megbízhatóságot, a felügyelhetőséget és a biztonságot. PortLoop Back érzélkelés Támogatja a Link Aggregationt IEEE 802.3ad Link Aggregation Control Protocol (LACP) Cisco ethercsatorna (Statikus Trunk) Akár 16Gbps sávszélesség (Duplex Mode) 12 / 24

13 QinQ VLAN Alagút A termék jellemzői QinQ célja a szolgáltatók számára az egyidőben több ügyfél forgalmának szétválasztása a teljes hálózatukon. Arra használják, hogy fenntartsák az ügyfélspecifikus VLAN és a Layer 2 protokoll konfigurációkat akkor is, ha különböző ügyfelek ugyanazt a belső VLAN IDket használják. QinQ VLAN Alagút VLAN Tag WGSW50040 MAN Edge Switch WGSW50040 MAN Edge Switch QinQ QinQ VLAN Tag VLAN Tag VLAN Tag + Tag VLAN Tag + Tag MAN Edge Switch WGSW50040 VLAN Tag QinQ VLAN Alagút 13 / 24

14 A termék jellemzői IPv6 / IPv4 Quality of Service 8 prioritásos sor minden switch porton Szigorú prioritás és Súlyozott Round Robin (WRR) CoS szabályok Forgalom osztályozás IEEE 802.1p CoS / ToS IPv4 / IPv6 DSCP IP TCP/UDP port szám PortBased QoS Forgalmi szabályozás szabályok a switch portokon Voice VLAN 14 / 24

15 A termék jellemzői Voice VLAN Voice VLAN Javítja a hang adatforgalom továbbítását, prioritást biztosít a hívás minőségének. Azonosítja a hangadatforgalmat: Forrás MAC cím VLAN 100 OUI (Szervezetileg Egyedi azonosító) Up Link Voice VLAN Magas prioritás Voice VLAN ID: f f MAC: 00304f VLAN 2 MAC: 00304f Egyéb VLAN Alacsony prioritás MAC: Nem a Voice VLAN táblában 15 / 24

16 IPv4 Multicast A termék jellemzői IGMP Snooping v1, v2 and v3 Querier mód támogatás Multicast VLAN DCSCM (Destination Control and Source Control Multicast) Multicast forrás támogatás / célszabályozás Biztonsági Szabályozható Multicast technológia IPv6 Multicast MLD v1 és v2 snooping 16 / 24

17 A termék jellemzői Biztonság Hálózati hozzáférés hitelesítési mechanizmus IEEE 802.1x Portalapú hitelesítés a felhasználói személyazonosságellenőrzés MACalapú hitelesítés az egyszerű telepítésért Web Proxy hitelesítés RADIUS / TACACS+ Guest VLAN IPv6 / IPv4 Access Control List (ACL) IPalapú forgalom szűrés engedélyezés / megtagadás MACalapú forgalom szűrés engedélyezés / megtagadás Időalapú ACL 17 / 24

18 A termék jellemzői Fokozott biztonság DHCP Snooping nem megbízható DHCP üzenetek szűrése ARP Guard Érvénytelen ARP csomagok visszadobása érvénytelen MAC IP címeknél Védi a hálózatot a bizonyos "maninthemiddle" támadásoktól IP Source Guard Segít megelőzni az IP spoofing támadásokat, amikor egy fogadó megpróbálja egy másik HOST IP címét használni Bármely IPforgalom amely más mint a forrás IP cím kiszűrésre kerülnek Auto DoS rule védelem a DoS támadásoktól 18 / 24

19 A termék jellemzői DHCP Snooping INTRANET Irodai hálózat DHCP kérés Broadcast DHCP Client 1 DHCP Server DHCP Client 2 IP cím hozzárendelése IP cím hozzárendelése 19 / 24

20 A termék jellemzői DHCP Snooping VLAN ID IP cím MAC cím :30:4F:11:22: :11:22:55:AA:BB DHCP megbízható Port WGSW50040 DHCP Client 1 DHCP Server DHCP Client 2 Nem megbízható Port 20 / 24

21 Termék alkalmazás A WGSW50040et lehet programozni fejlett switch menedzsment funkciókkal, mint például a dinamikus port link aggregáció, 802.1Q VLAN, privát VLAN, Rapid Spanning Tree protokollt, Layer 2 és 4. rétegbeli QoS, sávszélesség szabályozás és IGMP bepillantás. Via Link összesítése támogató portokra, a WGSW50040 lehetővé teszi a különféle nagy sebességű csatornát több különböző porton. Alkalmas rá, hogy legfeljebb 8 csoportban 8portot használjon csatornánként, és támogatja a failovert is. A WGSW50040 sorozat tele van hatékony trafficmenedzsment és QoS funkciókal. A funkciók közé tartozik a QoS funkció, mely a vezetékes Layer 4 sebességű forgalom osztályozók és a sávszélesség korlátozók felhatalmazza a vállalkozások számára, hogy teljes mértékben kihasználja korlátozott hálózati erőforrások előnyeit és garantálja a legjobb teljesítményt a VoIP és videokonferenciaátvitelhez. 21 / 24

22 Alkalmazás Vállalati 22 / 24

23 Termékösszehasonlítás PLANET PLANET Cisco HP Procurve Allied Telesis Model name WGSW50040 WGSW48000 Catalyst 2960S 48TSS G AT9000/52 Feature IPv6 Full Managed IPv4 Full Managed IPv4 LAN Lite IPv4 Full Managed IPv4 Full Managed Hardware 10/100/1000BaseT SFP / minigbic 4 (Combo) 4 (Combo) 2 4 (Combo) 4 Switch Fabric 100Gbps 96Gbps 100Gbps 96Gbps 104Gbps Layer 2 Features LACP 8 Trunks / 8 Ports 14 Trunks / 8 Ports 24 Trunks / 8 Ports 12 Trunks / 8 Ports 802.1Q Portocol Based VLAN QinQ GVRP Private VLAN Spanning Tree 802.1d/1w/1s 802.1d/1w/1s 802.1d/1w/1s 802.1d/1w/1s 802.1d/1w STP BPDU Guard BPDU Filtering 23 / 24

24 Termékösszehasonlítás PLANET PLANET Cisco HP Procurve Allied Telesis Model name WGSW50040 WGSW48000 Catalyst 2960S 48TSS G AT9000/52 Multicast IGMP Snooping V1,V2, V3 V1,V2 V1,V2, V3 V1,V2 V1,V2, V3 IGMP Query mode DCSCM MLD v1/v2 Snooping MVR Security 802.1X Port Based MAC Based ACL L2 / L3 / L4 L2 / L3 / L4 L2 / L3 / L4 L2 / L3 / L4 L2 / L3 / L4 TimeBased ACL Port Security N / A IP / MAC Security MAC Binding, MAC Filter Static MAC / Binding Static MAC MAC lock N / A SSH / SSL / / / / / RADIUS / TACACS+ / / / / / ARP Inspection IP Source Guard Auto DoS protect 24 / 24

25 Termékösszehasonlítás PLANET PLANET Cisco HP Procurve Allied Telesis Model name WGSW50040 WGSW48000 Catalyst 2960S 48TSS G AT9000/52 QoS PolicyBase DiffServ Voice VLAN Management Basic Management WEB, Telnet, Console WEB, Telnet, Console WEB, Telnet, Console WEB, Telnet, Console WEB, Telnet, Console Single IP Management up to 24 units up to 16 units up to 24 units IPv6 Management SNMP V3 Snooping DHCP Relay Server Other Management IP Cluster, sflow, SNTP, Port SelfLoop Detection SNTP, LLDP, Port SelfLoop Detection, CDP, VTP AlliedWare Plus 25 / 24

26 Függelék Elérhető Fiber Optic SFP Modulok: MGBGT SFPPort 1000BaseT Module MGBSX SFPPort 1000BaseSX minigbic module550m MGBLX SFPPort 1000BaseLX minigbic module10km MGBL50 SFPPort 1000BaseLX minigbic module50km MGBL70 SFPPort 1000BaseLX minigbic module70km MGBL120 SFPPort 1000BaseLX minigbic module120km MGBLA10 SFPPort 1000BaseLX (WDM,TX:1310nm) minigbic module10km MGBLB10 SFPPort 1000BaseLX (WDM,TX:1550nm) minigbic module10km MGBLA20 SFPPort 1000BaseLX (WDM,TX:1310nm) minigbic module20km MGBLB20 SFPPort 1000BaseLX (WDM,TX:1550nm) minigbic module20km MGBLA40 SFPPort 1000BaseLX (WDM,TX:1310nm) minigbic module40km MGBLB40 SFPPort 1000BaseLX (WDM,TX:1550nm) minigbic module40km 26 / 24

27 Cél piacok Függelék értékesítési célok Vállalati / kis irodák Kormányzati / Egyetem ISP / Telekom / Szolgáltatók Rendszerintegrátor Cél felhasználók Aki 24 / 48Port Gigabites Switchet vásárol: GSW4804SF, WGSW48000 WGSW24040, SGSW24040 Akinek szüksége van nonblocking Gigabit Switchre 27 / 24

28 Függelék Vonatkozó IPv6 termékek XGS342000R 4Slot Layer 3 IPv6/IPv4 Routing Chassis Switch XGS Port Gigabit with 4 Optional 10G slots Layer 3 Managed Stackable Switch WGSW24040 Series 24Port 10/100/1000Mbps with 4 Shared SFP Managed Switch SGSW24040 Series 24Port 10/100/1000Mbps with 4 Shared SFP Managed Stackable Switch WGSD8020 8Port 10/100/1000Mbps with 2 Shared SFP Managed Switch Layer 3 Switch Layer 2 Switch 28 / 24
