3COM SWITCH S7900E CSALÁD

Átírás

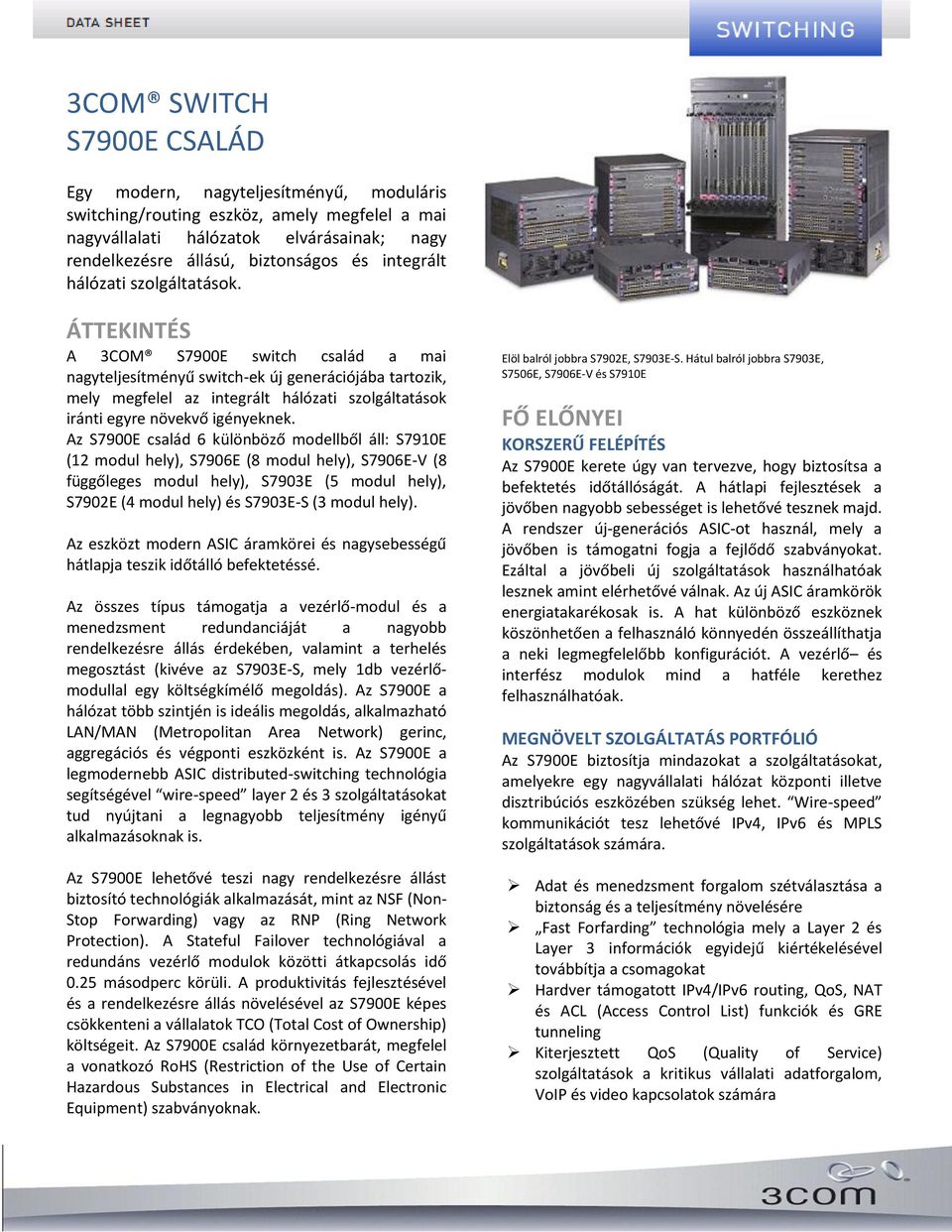

1 3COM S7900E CSALÁD Egy modern, nagyteljesítményű, moduláris switching/routing eszköz, amely megfelel a mai nagyvállalati hálózatok elvárásainak; nagy rendelkezésre állású, biztonságos és integrált hálózati szolgáltatások. ÁTTEKINTÉS A 3COM S7900E switch család a mai nagyteljesítményű switch-ek új generációjába tartozik, mely megfelel az integrált hálózati szolgáltatások iránti egyre növekvő igényeknek. Az S7900E család 6 különböző modellből áll: S7910E (12 modul hely), S7906E (8 modul hely), S7906E-V (8 függőleges modul hely), S7903E (5 modul hely), S7902E (4 modul hely) és S7903E-S (3 modul hely). Az eszközt modern ASIC áramkörei és nagysebességű hátlapja teszik időtálló befektetéssé. Az összes típus támogatja a vezérlő-modul és a menedzsment redundanciáját a nagyobb rendelkezésre állás érdekében, valamint a terhelés megosztást (kivéve az S7903E-S, mely 1db vezérlőmodullal egy költségkímélő megoldás). Az S7900E a hálózat több szintjén is ideális megoldás, alkalmazható LAN/MAN (Metropolitan Area Network) gerinc, aggregációs és végponti eszközként is. Az S7900E a legmodernebb ASIC distributed-switching technológia segítségével wire-speed layer 2 és 3 szolgáltatásokat tud nyújtani a legnagyobb teljesítmény igényű alkalmazásoknak is. Az S7900E lehetővé teszi nagy rendelkezésre állást biztosító technológiák alkalmazását, mint az NSF (Non- Stop Forwarding) vagy az RNP (Ring Network Protection). A Stateful Failover technológiával a redundáns vezérlő modulok közötti átkapcsolás idő 0.25 másodperc körüli. A produktivitás fejlesztésével és a rendelkezésre állás növelésével az S7900E képes csökkenteni a vállalatok TCO (Total Cost of Ownership) költségeit. Az S7900E család környezetbarát, megfelel a vonatkozó RoHS (Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment) szabványoknak. Elöl balról jobbra S7902E, S7903E-S. Hátul balról jobbra S7903E, S7506E, S7906E-V és S7910E FŐ ELŐNYEI KORSZERŰ FELÉPÍTÉS Az S7900E kerete úgy van tervezve, hogy biztosítsa a befektetés időtállóságát. A hátlapi fejlesztések a jövőben nagyobb sebességet is lehetővé tesznek majd. A rendszer új-generációs ASIC-ot használ, mely a jövőben is támogatni fogja a fejlődő szabványokat. Ezáltal a jövőbeli új szolgáltatások használhatóak lesznek amint elérhetővé válnak. Az új ASIC áramkörök energiatakarékosak is. A hat különböző eszköznek köszönhetően a felhasználó könnyedén összeállíthatja a neki legmegfelelőbb konfigurációt. A vezérlő és interfész modulok mind a hatféle kerethez felhasználhatóak. MEGNÖVELT SZOLGÁLTATÁS PORTFÓLIÓ Az S7900E biztosítja mindazokat a szolgáltatásokat, amelyekre egy nagyvállalati hálózat központi illetve disztribúciós eszközében szükség lehet. Wire-speed kommunikációt tesz lehetővé IPv4, IPv6 és MPLS szolgáltatások számára. Adat és menedzsment forgalom szétválasztása a biztonság és a teljesítmény növelésére Fast Forfarding technológia mely a Layer 2 és Layer 3 információk egyidejű kiértékelésével továbbítja a csomagokat Hardver támogatott IPv4/IPv6 routing, QoS, NAT és ACL (Access Control List) funkciók és GRE tunneling Kiterjesztett QoS (Quality of Service) szolgáltatások a kritikus vállalati adatforgalom, VoIP és video kapcsolatok számára

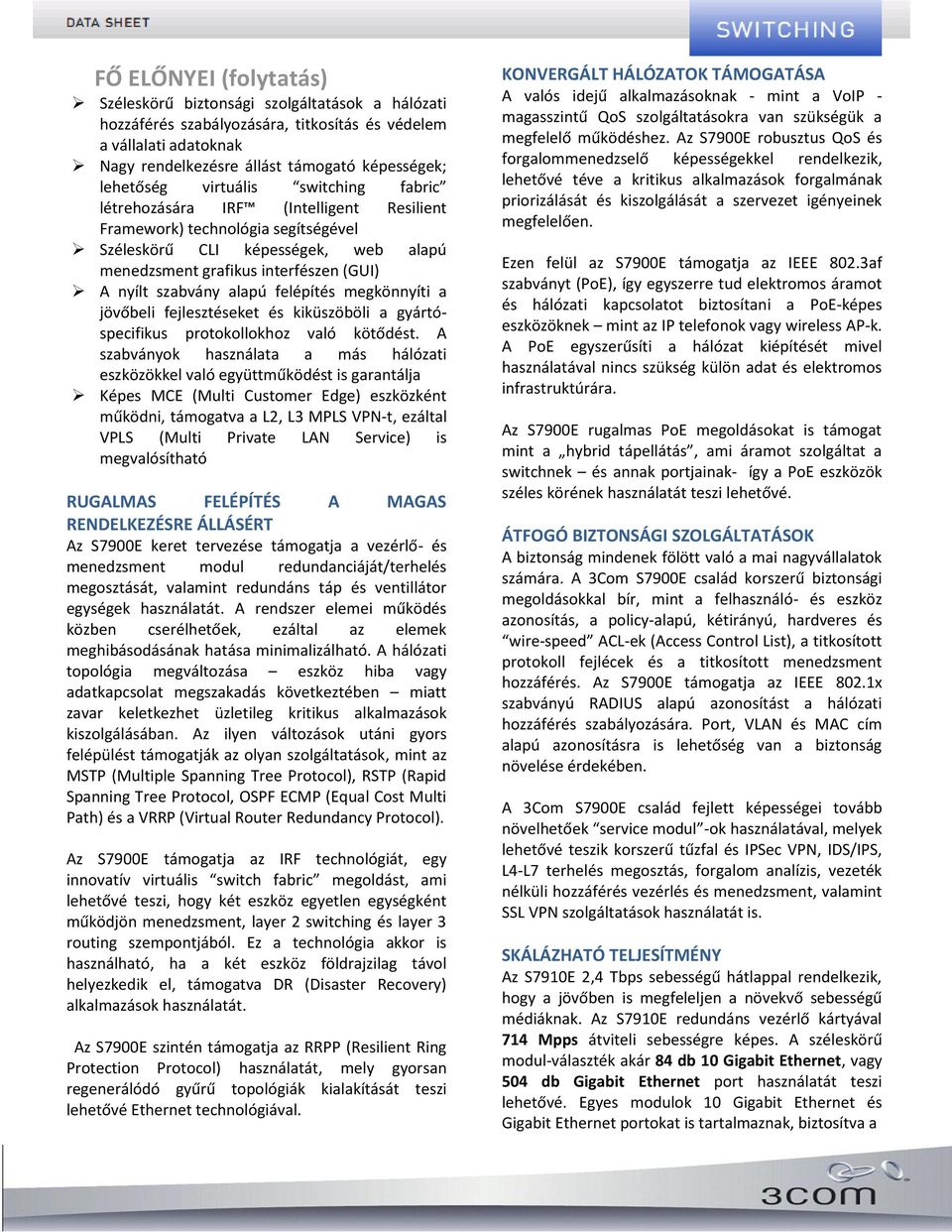

2 FŐ ELŐNYEI (folytatás) Széleskörű biztonsági szolgáltatások a hálózati hozzáférés szabályozására, titkosítás és védelem a vállalati adatoknak Nagy rendelkezésre állást támogató képességek; lehetőség virtuális switching fabric létrehozására IRF (Intelligent Resilient Framework) technológia segítségével Széleskörű CLI képességek, web alapú menedzsment grafikus interfészen (GUI) A nyílt szabvány alapú felépítés megkönnyíti a jövőbeli fejlesztéseket és kiküszöböli a gyártóspecifikus protokollokhoz való kötődést. A szabványok használata a más hálózati eszközökkel való együttműködést is garantálja Képes MCE (Multi Customer Edge) eszközként működni, támogatva a L2, L3 MPLS VPN-t, ezáltal VPLS (Multi Private LAN Service) is megvalósítható RUGALMAS FELÉPÍTÉS A MAGAS RENDELKEZÉSRE ÁLLÁSÉRT Az S7900E keret tervezése támogatja a vezérlő- és menedzsment modul redundanciáját/terhelés megosztását, valamint redundáns táp és ventillátor egységek használatát. A rendszer elemei működés közben cserélhetőek, ezáltal az elemek meghibásodásának hatása minimalizálható. A hálózati topológia megváltozása eszköz hiba vagy adatkapcsolat megszakadás következtében miatt zavar keletkezhet üzletileg kritikus alkalmazások kiszolgálásában. Az ilyen változások utáni gyors felépülést támogatják az olyan szolgáltatások, mint az MSTP (Multiple Spanning Tree Protocol), RSTP (Rapid Spanning Tree Protocol, OSPF ECMP (Equal Cost Multi Path) és a VRRP (Virtual Router Redundancy Protocol). Az S7900E támogatja az IRF technológiát, egy innovatív virtuális switch fabric megoldást, ami lehetővé teszi, hogy két eszköz egyetlen egységként működjön menedzsment, layer 2 switching és layer 3 routing szempontjából. Ez a technológia akkor is használható, ha a két eszköz földrajzilag távol helyezkedik el, támogatva DR (Disaster Recovery) alkalmazások használatát. Az S7900E szintén támogatja az RRPP (Resilient Ring Protection Protocol) használatát, mely gyorsan regenerálódó gyűrű topológiák kialakítását teszi lehetővé Ethernet technológiával. KONVERGÁLT HÁLÓZATOK TÁMOGATÁSA A valós idejű alkalmazásoknak - mint a VoIP - magasszintű QoS szolgáltatásokra van szükségük a megfelelő működéshez. Az S7900E robusztus QoS és forgalommenedzselő képességekkel rendelkezik, lehetővé téve a kritikus alkalmazások forgalmának priorizálását és kiszolgálását a szervezet igényeinek megfelelően. Ezen felül az S7900E támogatja az IEEE 802.3af szabványt (PoE), így egyszerre tud elektromos áramot és hálózati kapcsolatot biztosítani a PoE-képes eszközöknek mint az IP telefonok vagy wireless AP-k. A PoE egyszerűsíti a hálózat kiépítését mivel használatával nincs szükség külön adat és elektromos infrastruktúrára. Az S7900E rugalmas PoE megoldásokat is támogat mint a hybrid tápellátás, ami áramot szolgáltat a switchnek és annak portjainak- így a PoE eszközök széles körének használatát teszi lehetővé. ÁTFOGÓ BIZTONSÁGI SZOLGÁLTATÁSOK A biztonság mindenek fölött való a mai nagyvállalatok számára. A 3Com S7900E család korszerű biztonsági megoldásokkal bír, mint a felhasználó- és eszköz azonosítás, a policy-alapú, kétirányú, hardveres és wire-speed ACL-ek (Access Control List), a titkosított protokoll fejlécek és a titkosított menedzsment hozzáférés. Az S7900E támogatja az IEEE 802.1x szabványú RADIUS alapú azonosítást a hálózati hozzáférés szabályozására. Port, VLAN és MAC cím alapú azonosításra is lehetőség van a biztonság növelése érdekében. A 3Com S7900E család fejlett képességei tovább növelhetőek service modul -ok használatával, melyek lehetővé teszik korszerű tűzfal és IPSec VPN, IDS/IPS, L4-L7 terhelés megosztás, forgalom analízis, vezeték nélküli hozzáférés vezérlés és menedzsment, valamint SSL VPN szolgáltatások használatát is. SKÁLÁZHATÓ TELJESÍTMÉNY Az S7910E 2,4 Tbps sebességű hátlappal rendelkezik, hogy a jövőben is megfeleljen a növekvő sebességű médiáknak. Az S7910E redundáns vezérlő kártyával 714 Mpps átviteli sebességre képes. A széleskörű modul-választék akár 84 db 10 Gigabit Ethernet, vagy 504 db Gigabit Ethernet port használatát teszi lehetővé. Egyes modulok 10 Gigabit Ethernet és Gigabit Ethernet portokat is tartalmaznak, biztosítva a

3 FŐ ELŐNYEI (folytatás) kialakítás rugalmasságát. Az S7900E teljesen elosztott L2 és L3 switching-et biztosít, minden feldolgozás lokálisan történik a modulokban. Szabvány link - aggregációs protokollokkal több link összekapcsolható egyetlen trunk -ké, akár modulok között (IRF2-vel eszközök között) is. Minden optikai Gigabit modul támogatja a 100BASE- FX és az 1000BASE-X transceiver-eket is. VÁLLALATI SZINTŰ MENEDZSMENT Az S7900E különálló adat és irányítási úttal rendelkezik. A dedikált adat-csatorna nagysebességű adattovábbítást tesz lehetővé, miközben a különálló menedzsment-csatorna biztosítja az irányítási, felügyeleti és routing funkciókat. Széleskörű menedzsment funkciók biztosítanak az egész vállalati rendszerre kiterjedő felügyeletet és irányítást az IT alkalmazottak számára, megkönnyítve a hálózat konfigurálását, felügyeletét és a hibakeresést. A menedzsment funkciók CLI-n (Command Line Interface), könnyen kezelhető GUI-n (Graphical User Interface), webes interfészen valamint SNMP-n is elérhetőek. Hierarchikus hozzáférés vezérléssel és jelszavas védelemmel. Tovább növeli a menedzsment hozzáférés biztonságát az SNMPv3 és SSHv2 protokollok nyújtotta felhasználó azonosítás és titkosítás, csökkentve a jogosulatlan hozzáférések és a menedzsment forgalom lehallgatásának esélyét. KIEMELT JELLEMZŐI Végponti alkalmazások Nagy 10 Gigabit Ethernet (akár 84 port) és Gigabit Ethernet (akár 504 optikai port) portsűrűség 2,4 Tbps hátlapi sebesség és akár 714 Mpps áteresztőképesség Virtuális non-stop működés redundáns terhelés-megosztású vezérlő és menedzsment modulokkal, működés közben cserélhető modulok. IRF támogatás, RRPP támogatás nagy rendelkezésre állású hálózatokhoz. Kidolgozott QoS és forgalom menedzsment emelt szintű szolgáltatásoknak Kiterjedt L2/L3/L4 switching és routing képességek, mint RIP, OSPF, BGP-4, tunneling és IPv6 ACL-ek Támogatja a L2 (Martini, Kompella)/L3 MPLS VPN-t és az MCE működést Robusztus hálózati hozzáférés vezérlés 802.1x és RADIUS szabványokkal, kiterjesztett ACL-ekkel, valamint a menedzsment hozzáférés azonosításával és titkosításával. Innovatív és skálázható "service modulok" nyújtanak tűzfal és IPSec VPN, L4-L7 terhelés megosztás, hálózati forgalom analízis, vezeték nélküli hozzáférés ellenőrzés és menedzsment, valamint SSL VPN alapú távoli hozzáférés szolgáltatásokat EGY TIPIKUS HIERARHIKUS HÁLÓZAT EGYETEMI KAMPUSZ Az egyetem hálózata hierarchikus felépítésű, 10 Gigabites kapcsolatokkal minden core és disztribúciós eszköz között. Az hálózat core szintjén 7906E switchek találhatóak, redundáns 10 Gigabit Ethernet kapcsolatokkal a rendszer többi részéhez. Az adatközpontban kihasználjuk a 10 Gigabit Ethernet portokkal rendelkező vezérlő modulok közötti terhelésmegosztást 7910E eszközökkel. A szerverek csatlakoztatására wire-speed 48 portos 10/100/1000 BASE-T modult használunk. Az egyes kari és kollégiumi disztribúciós switchekben is terhelésmegosztást valósítunk meg beépített 10 Gigabit Ethernet portokkal. A kollégiumi eszközökben kimagasló biztonsági szolgáltatásokat biztosítunk, ideértve a hálózati forgalom sávszélesség szabályozását is.

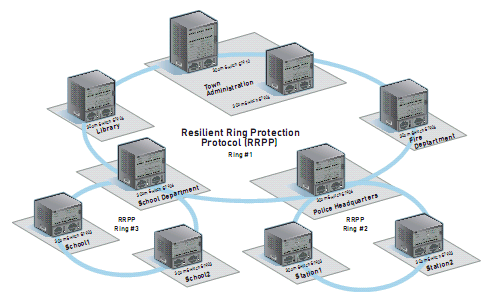

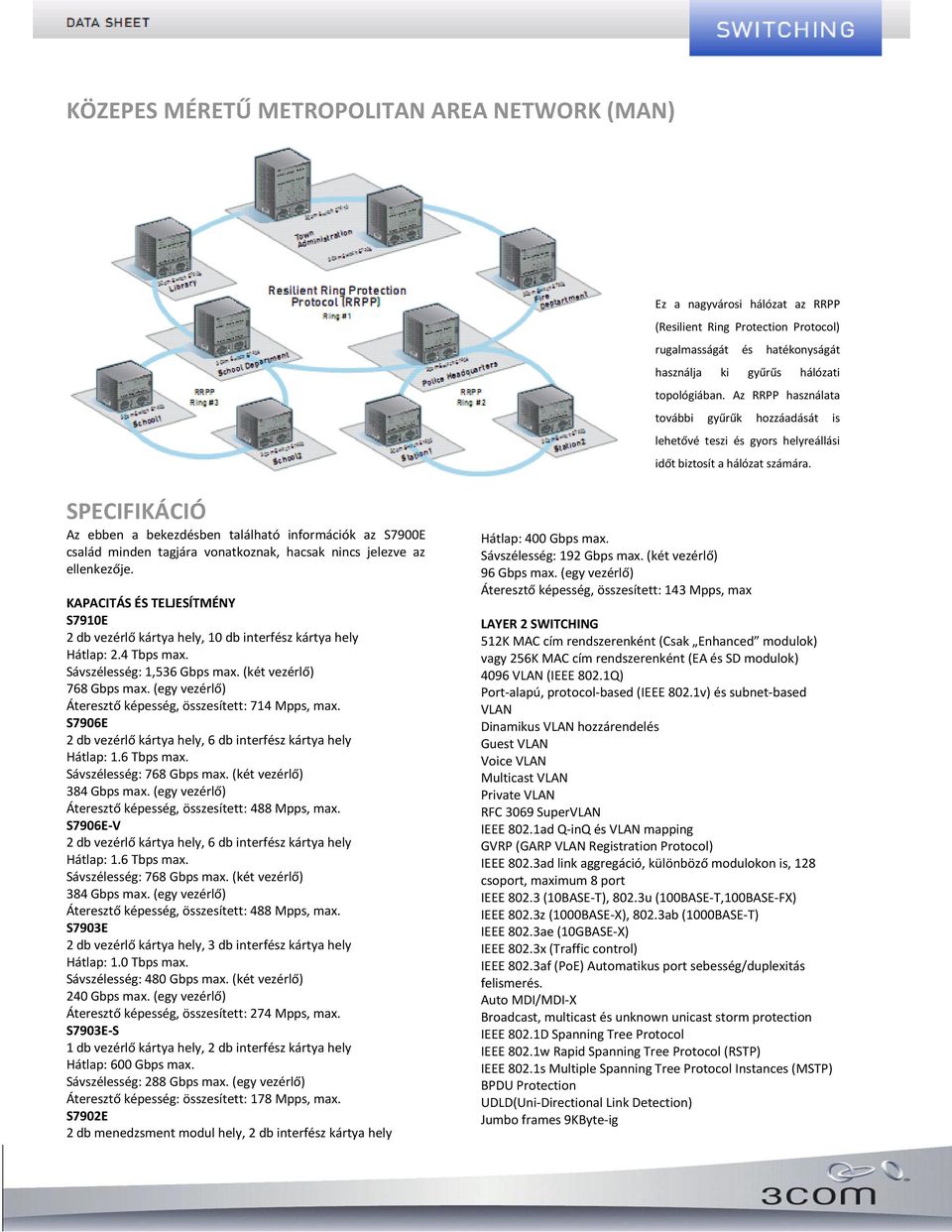

4 KÖZEPES MÉRETŰ METROPOLITAN AREA NETWORK (MAN) Ez a nagyvárosi hálózat az RRPP (Resilient Ring Protection Protocol) rugalmasságát és hatékonyságát használja ki gyűrűs hálózati topológiában. Az RRPP használata további gyűrűk hozzáadását is lehetővé teszi és gyors helyreállási időt biztosít a hálózat számára. SPECIFIKÁCIÓ Az ebben a bekezdésben található információk az S7900E család minden tagjára vonatkoznak, hacsak nincs jelezve az ellenkezője. KAPACITÁS ÉS TELJESÍTMÉNY S7910E 2 db vezérlő kártya hely, 10 db interfész kártya hely Hátlap: 2.4 Tbps max. Sávszélesség: 1,536 Gbps max. (két vezérlő) 768 Gbps max. (egy vezérlő) Áteresztő képesség, összesített: 714 Mpps, max. S7906E 2 db vezérlő kártya hely, 6 db interfész kártya hely Hátlap: 1.6 Tbps max. Sávszélesség: 768 Gbps max. (két vezérlő) 384 Gbps max. (egy vezérlő) Áteresztő képesség, összesített: 488 Mpps, max. S7906E-V 2 db vezérlő kártya hely, 6 db interfész kártya hely Hátlap: 1.6 Tbps max. Sávszélesség: 768 Gbps max. (két vezérlő) 384 Gbps max. (egy vezérlő) Áteresztő képesség, összesített: 488 Mpps, max. S7903E 2 db vezérlő kártya hely, 3 db interfész kártya hely Hátlap: 1.0 Tbps max. Sávszélesség: 480 Gbps max. (két vezérlő) 240 Gbps max. (egy vezérlő) Áteresztő képesség, összesített: 274 Mpps, max. S7903E-S 1 db vezérlő kártya hely, 2 db interfész kártya hely Hátlap: 600 Gbps max. Sávszélesség: 288 Gbps max. (egy vezérlő) Áteresztő képesség: összesített: 178 Mpps, max. S7902E 2 db menedzsment modul hely, 2 db interfész kártya hely Hátlap: 400 Gbps max. Sávszélesség: 192 Gbps max. (két vezérlő) 96 Gbps max. (egy vezérlő) Áteresztő képesség, összesített: 143 Mpps, max LAYER 2 ING 512K MAC cím rendszerenként (Csak Enhanced modulok) vagy 256K MAC cím rendszerenként (EA és SD modulok) 4096 VLAN (IEEE 802.1Q) Port-alapú, protocol-based (IEEE 802.1v) és subnet-based VLAN Dinamikus VLAN hozzárendelés Guest VLAN Voice VLAN Multicast VLAN Private VLAN RFC 3069 SuperVLAN IEEE 802.1ad Q-inQ és VLAN mapping GVRP (GARP VLAN Registration Protocol) IEEE 802.3ad link aggregáció, különböző modulokon is, 128 csoport, maximum 8 port IEEE (10BASE-T), 802.3u (100BASE-T,100BASE-FX) IEEE 802.3z (1000BASE-X), 802.3ab (1000BASE-T) IEEE 802.3ae (10GBASE-X) IEEE 802.3x (Traffic control) IEEE 802.3af (PoE) Automatikus port sebesség/duplexitás felismerés. Auto MDI/MDI-X Broadcast, multicast és unknown unicast storm protection IEEE 802.1D Spanning Tree Protocol IEEE 802.1w Rapid Spanning Tree Protocol (RSTP) IEEE 802.1s Multiple Spanning Tree Protocol Instances (MSTP) BPDU Protection UDLD(Uni-Directional Link Detection) Jumbo frames 9KByte-ig

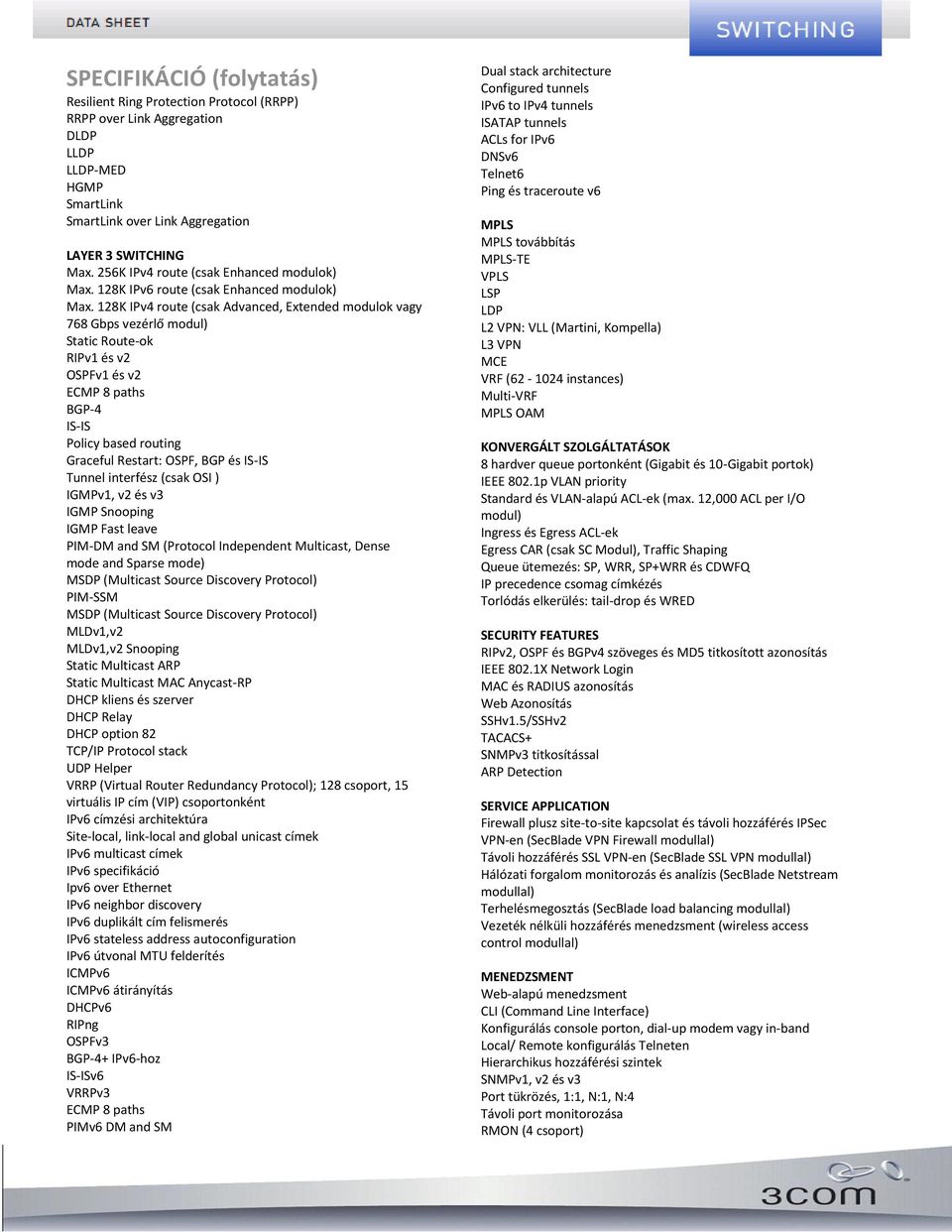

5 SPECIFIKÁCIÓ (folytatás) Resilient Ring Protection Protocol (RRPP) RRPP over Link Aggregation DLDP LLDP LLDP-MED HGMP SmartLink SmartLink over Link Aggregation LAYER 3 ING Max. 256K IPv4 route (csak Enhanced modulok) Max. 128K IPv6 route (csak Enhanced modulok) Max. 128K IPv4 route (csak Advanced, Extended modulok vagy 768 Gbps vezérlő modul) Static Route-ok RIPv1 és v2 OSPFv1 és v2 ECMP 8 paths BGP-4 IS-IS Policy based routing Graceful Restart: OSPF, BGP és IS-IS Tunnel interfész (csak OSI ) IGMPv1, v2 és v3 IGMP Snooping IGMP Fast leave PIM-DM and SM (Protocol Independent Multicast, Dense mode and Sparse mode) MSDP (Multicast Source Discovery Protocol) PIM-SSM MSDP (Multicast Source Discovery Protocol) MLDv1,v2 MLDv1,v2 Snooping Static Multicast ARP Static Multicast MAC Anycast-RP DHCP kliens és szerver DHCP Relay DHCP option 82 TCP/IP Protocol stack UDP Helper VRRP (Virtual Router Redundancy Protocol); 128 csoport, 15 virtuális IP cím (VIP) csoportonként IPv6 címzési architektúra Site-local, link-local and global unicast címek IPv6 multicast címek IPv6 specifikáció Ipv6 over Ethernet IPv6 neighbor discovery IPv6 duplikált cím felismerés IPv6 stateless address autoconfiguration IPv6 útvonal MTU felderítés ICMPv6 ICMPv6 átirányítás DHCPv6 RIPng OSPFv3 BGP-4+ IPv6-hoz IS-ISv6 VRRPv3 ECMP 8 paths PIMv6 DM and SM Dual stack architecture Configured tunnels IPv6 to IPv4 tunnels ISATAP tunnels ACLs for IPv6 DNSv6 Telnet6 Ping és traceroute v6 MPLS MPLS továbbítás MPLS-TE VPLS LSP LDP L2 VPN: VLL (Martini, Kompella) L3 VPN MCE VRF ( instances) Multi-VRF MPLS OAM KONVERGÁLT SZOLGÁLTATÁSOK 8 hardver queue portonként (Gigabit és 10-Gigabit portok) IEEE 802.1p VLAN priority Standard és VLAN-alapú ACL-ek (max. 12,000 ACL per I/O modul) Ingress és Egress ACL-ek Egress CAR (csak SC Modul), Traffic Shaping Queue ütemezés: SP, WRR, SP+WRR és CDWFQ IP precedence csomag címkézés Torlódás elkerülés: tail-drop és WRED SECURITY FEATURES RIPv2, OSPF és BGPv4 szöveges és MD5 titkosított azonosítás IEEE 802.1X Network Login MAC és RADIUS azonosítás Web Azonosítás SSHv1.5/SSHv2 TACACS+ SNMPv3 titkosítással ARP Detection SERVICE APPLICATION Firewall plusz site-to-site kapcsolat és távoli hozzáférés IPSec VPN-en (SecBlade VPN Firewall modullal) Távoli hozzáférés SSL VPN-en (SecBlade SSL VPN modullal) Hálózati forgalom monitorozás és analízis (SecBlade Netstream modullal) Terhelésmegosztás (SecBlade load balancing modullal) Vezeték nélküli hozzáférés menedzsment (wireless access control modullal) MENEDZSMENT Web-alapú menedzsment CLI (Command Line Interface) Konfigurálás console porton, dial-up modem vagy in-band Local/ Remote konfigurálás Telneten Hierarchikus hozzáférési szintek SNMPv1, v2 és v3 Port tükrözés, 1:1, N:1, N:4 Távoli port monitorozása RMON (4 csoport)

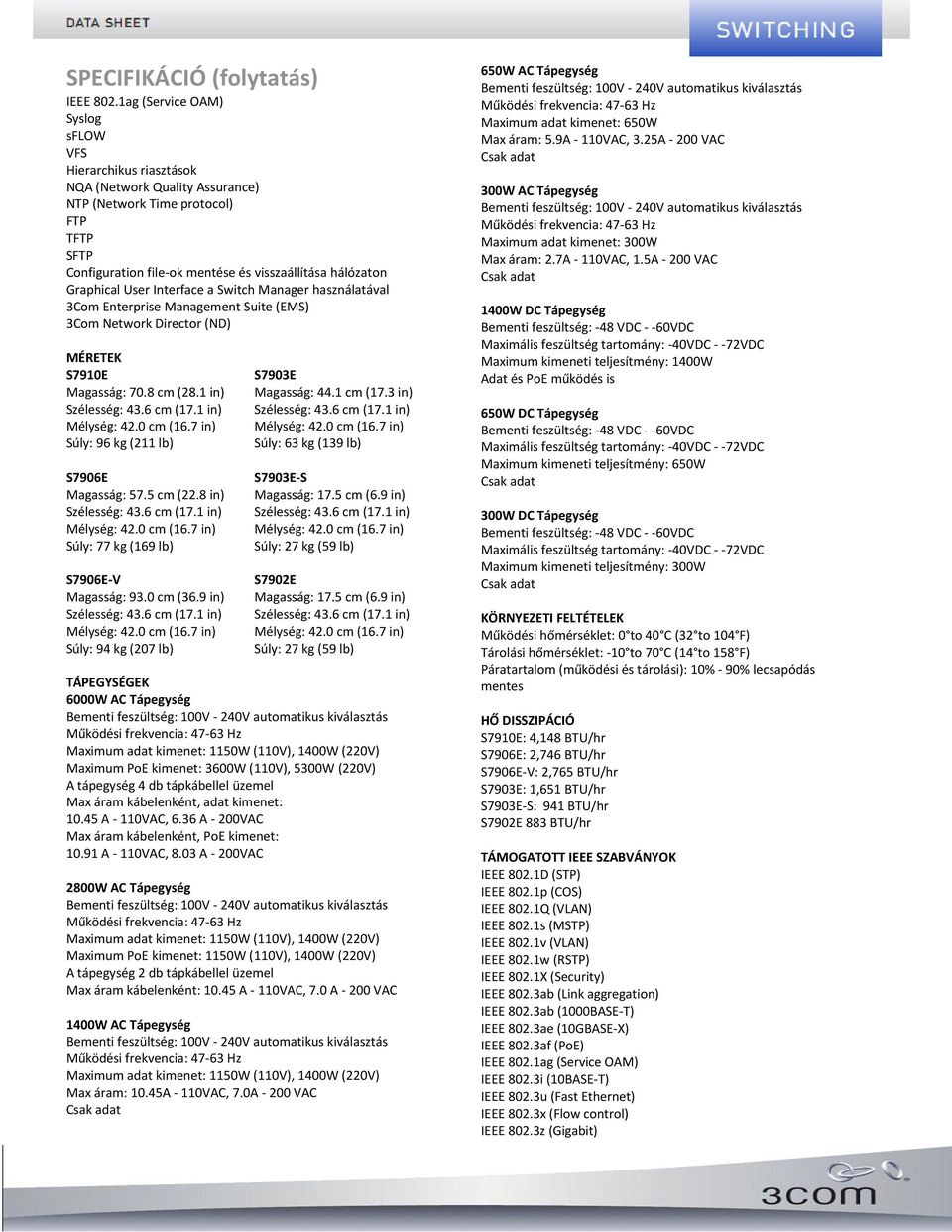

6 SPECIFIKÁCIÓ (folytatás) IEEE 802.1ag (Service OAM) Syslog sflow VFS Hierarchikus riasztások NQA (Network Quality Assurance) NTP (Network Time protocol) FTP TFTP SFTP Configuration file-ok mentése és visszaállítása hálózaton Graphical User Interface a Switch Manager használatával 3Com Enterprise Management Suite (EMS) 3Com Network Director (ND) MÉRETEK S7910E Magasság: 70.8 cm (28.1 in) Súly: 96 kg (211 lb) S7906E Magasság: 57.5 cm (22.8 in) Súly: 77 kg (169 lb) S7906E-V Magasság: 93.0 cm (36.9 in) Súly: 94 kg (207 lb) S7903E Magasság: 44.1 cm (17.3 in) Súly: 63 kg (139 lb) S7903E-S Magasság: 17.5 cm (6.9 in) Súly: 27 kg (59 lb) S7902E Magasság: 17.5 cm (6.9 in) Súly: 27 kg (59 lb) TÁPEGYSÉGEK 6000W AC Tápegység Maximum adat kimenet: 1150W (110V), 1400W (220V) Maximum PoE kimenet: 3600W (110V), 5300W (220V) A tápegység 4 db tápkábellel üzemel Max áram kábelenként, adat kimenet: A - 110VAC, 6.36 A - 200VAC Max áram kábelenként, PoE kimenet: A - 110VAC, 8.03 A - 200VAC 2800W AC Tápegység Maximum adat kimenet: 1150W (110V), 1400W (220V) Maximum PoE kimenet: 1150W (110V), 1400W (220V) A tápegység 2 db tápkábellel üzemel Max áram kábelenként: A - 110VAC, 7.0 A VAC 1400W AC Tápegység Maximum adat kimenet: 1150W (110V), 1400W (220V) Max áram: 10.45A - 110VAC, 7.0A VAC 650W AC Tápegység Maximum adat kimenet: 650W Max áram: 5.9A - 110VAC, 3.25A VAC 300W AC Tápegység Maximum adat kimenet: 300W Max áram: 2.7A - 110VAC, 1.5A VAC 1400W DC Tápegység Bementi feszültség: -48 VDC - -60VDC Maximális feszültség tartomány: -40VDC - -72VDC Maximum kimeneti teljesítmény: 1400W Adat és PoE működés is 650W DC Tápegység Bementi feszültség: -48 VDC - -60VDC Maximális feszültség tartomány: -40VDC - -72VDC Maximum kimeneti teljesítmény: 650W 300W DC Tápegység Bementi feszültség: -48 VDC - -60VDC Maximális feszültség tartomány: -40VDC - -72VDC Maximum kimeneti teljesítmény: 300W KÖRNYEZETI FELTÉTELEK Működési hőmérséklet: 0 to 40 C (32 to 104 F) Tárolási hőmérséklet: -10 to 70 C (14 to 158 F) Páratartalom (működési és tárolási): 10% - 90% lecsapódás mentes HŐ DISSZIPÁCIÓ S7910E: 4,148 BTU/hr S7906E: 2,746 BTU/hr S7906E-V: 2,765 BTU/hr S7903E: 1,651 BTU/hr S7903E-S: 941 BTU/hr S7902E 883 BTU/hr TÁMOGATOTT IEEE SZABVÁNYOK IEEE 802.1D (STP) IEEE 802.1p (COS) IEEE 802.1Q (VLAN) IEEE 802.1s (MSTP) IEEE 802.1v (VLAN) IEEE 802.1w (RSTP) IEEE 802.1X (Security) IEEE 802.3ab (Link aggregation) IEEE 802.3ab (1000BASE-T) IEEE 802.3ae (10GBASE-X) IEEE 802.3af (PoE) IEEE 802.1ag (Service OAM) IEEE 802.3i (10BASE-T) IEEE 802.3u (Fast Ethernet) IEEE 802.3x (Flow control) IEEE 802.3z (Gigabit)

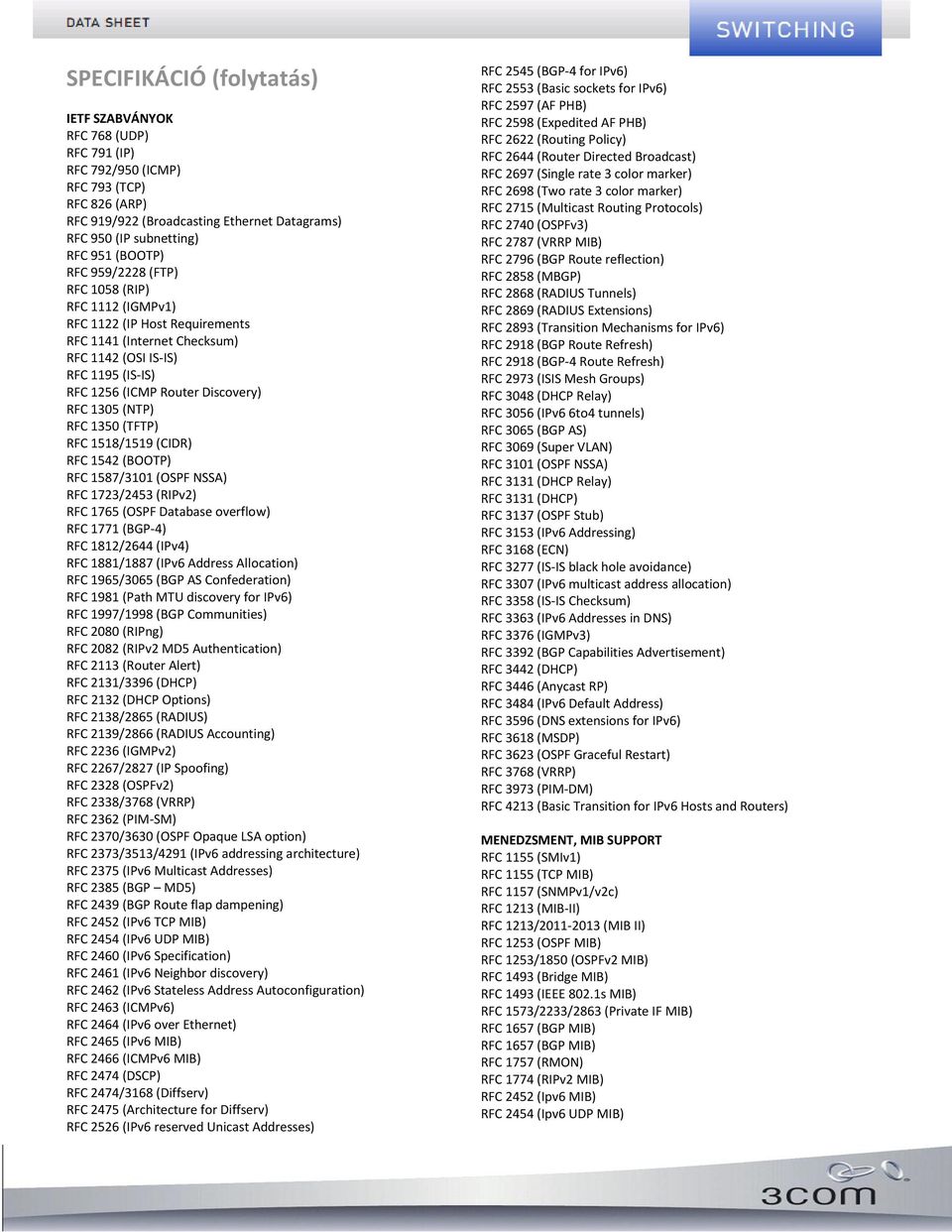

7 SPECIFIKÁCIÓ (folytatás) IETF SZABVÁNYOK RFC 768 (UDP) RFC 791 (IP) RFC 792/950 (ICMP) RFC 793 (TCP) RFC 826 (ARP) RFC 919/922 (Broadcasting Ethernet Datagrams) RFC 950 (IP subnetting) RFC 951 (BOOTP) RFC 959/2228 (FTP) RFC 1058 (RIP) RFC 1112 (IGMPv1) RFC 1122 (IP Host Requirements RFC 1141 (Internet Checksum) RFC 1142 (OSI IS-IS) RFC 1195 (IS-IS) RFC 1256 (ICMP Router Discovery) RFC 1305 (NTP) RFC 1350 (TFTP) RFC 1518/1519 (CIDR) RFC 1542 (BOOTP) RFC 1587/3101 (OSPF NSSA) RFC 1723/2453 (RIPv2) RFC 1765 (OSPF Database overflow) RFC 1771 (BGP-4) RFC 1812/2644 (IPv4) RFC 1881/1887 (IPv6 Address Allocation) RFC 1965/3065 (BGP AS Confederation) RFC 1981 (Path MTU discovery for IPv6) RFC 1997/1998 (BGP Communities) RFC 2080 (RIPng) RFC 2082 (RIPv2 MD5 Authentication) RFC 2113 (Router Alert) RFC 2131/3396 (DHCP) RFC 2132 (DHCP Options) RFC 2138/2865 (RADIUS) RFC 2139/2866 (RADIUS Accounting) RFC 2236 (IGMPv2) RFC 2267/2827 (IP Spoofing) RFC 2328 (OSPFv2) RFC 2338/3768 (VRRP) RFC 2362 (PIM-SM) RFC 2370/3630 (OSPF Opaque LSA option) RFC 2373/3513/4291 (IPv6 addressing architecture) RFC 2375 (IPv6 Multicast Addresses) RFC 2385 (BGP MD5) RFC 2439 (BGP Route flap dampening) RFC 2452 (IPv6 TCP MIB) RFC 2454 (IPv6 UDP MIB) RFC 2460 (IPv6 Specification) RFC 2461 (IPv6 Neighbor discovery) RFC 2462 (IPv6 Stateless Address Autoconfiguration) RFC 2463 (ICMPv6) RFC 2464 (IPv6 over Ethernet) RFC 2465 (IPv6 MIB) RFC 2466 (ICMPv6 MIB) RFC 2474 (DSCP) RFC 2474/3168 (Diffserv) RFC 2475 (Architecture for Diffserv) RFC 2526 (IPv6 reserved Unicast Addresses) RFC 2545 (BGP-4 for IPv6) RFC 2553 (Basic sockets for IPv6) RFC 2597 (AF PHB) RFC 2598 (Expedited AF PHB) RFC 2622 (Routing Policy) RFC 2644 (Router Directed Broadcast) RFC 2697 (Single rate 3 color marker) RFC 2698 (Two rate 3 color marker) RFC 2715 (Multicast Routing Protocols) RFC 2740 (OSPFv3) RFC 2787 (VRRP MIB) RFC 2796 (BGP Route reflection) RFC 2858 (MBGP) RFC 2868 (RADIUS Tunnels) RFC 2869 (RADIUS Extensions) RFC 2893 (Transition Mechanisms for IPv6) RFC 2918 (BGP Route Refresh) RFC 2918 (BGP-4 Route Refresh) RFC 2973 (ISIS Mesh Groups) RFC 3048 (DHCP Relay) RFC 3056 (IPv6 6to4 tunnels) RFC 3065 (BGP AS) RFC 3069 (Super VLAN) RFC 3101 (OSPF NSSA) RFC 3131 (DHCP Relay) RFC 3131 (DHCP) RFC 3137 (OSPF Stub) RFC 3153 (IPv6 Addressing) RFC 3168 (ECN) RFC 3277 (IS-IS black hole avoidance) RFC 3307 (IPv6 multicast address allocation) RFC 3358 (IS-IS Checksum) RFC 3363 (IPv6 Addresses in DNS) RFC 3376 (IGMPv3) RFC 3392 (BGP Capabilities Advertisement) RFC 3442 (DHCP) RFC 3446 (Anycast RP) RFC 3484 (IPv6 Default Address) RFC 3596 (DNS extensions for IPv6) RFC 3618 (MSDP) RFC 3623 (OSPF Graceful Restart) RFC 3768 (VRRP) RFC 3973 (PIM-DM) RFC 4213 (Basic Transition for IPv6 Hosts and Routers) MENEDZSMENT, MIB SUPPORT RFC 1155 (SMIv1) RFC 1155 (TCP MIB) RFC 1157 (SNMPv1/v2c) RFC 1213 (MIB-II) RFC 1213/ (MIB II) RFC 1253 (OSPF MIB) RFC 1253/1850 (OSPFv2 MIB) RFC 1493 (Bridge MIB) RFC 1493 (IEEE 802.1s MIB) RFC 1573/2233/2863 (Private IF MIB) RFC 1657 (BGP MIB) RFC 1657 (BGP MIB) RFC 1757 (RMON) RFC 1774 (RIPv2 MIB) RFC 2452 (Ipv6 MIB) RFC 2454 (Ipv6 UDP MIB)

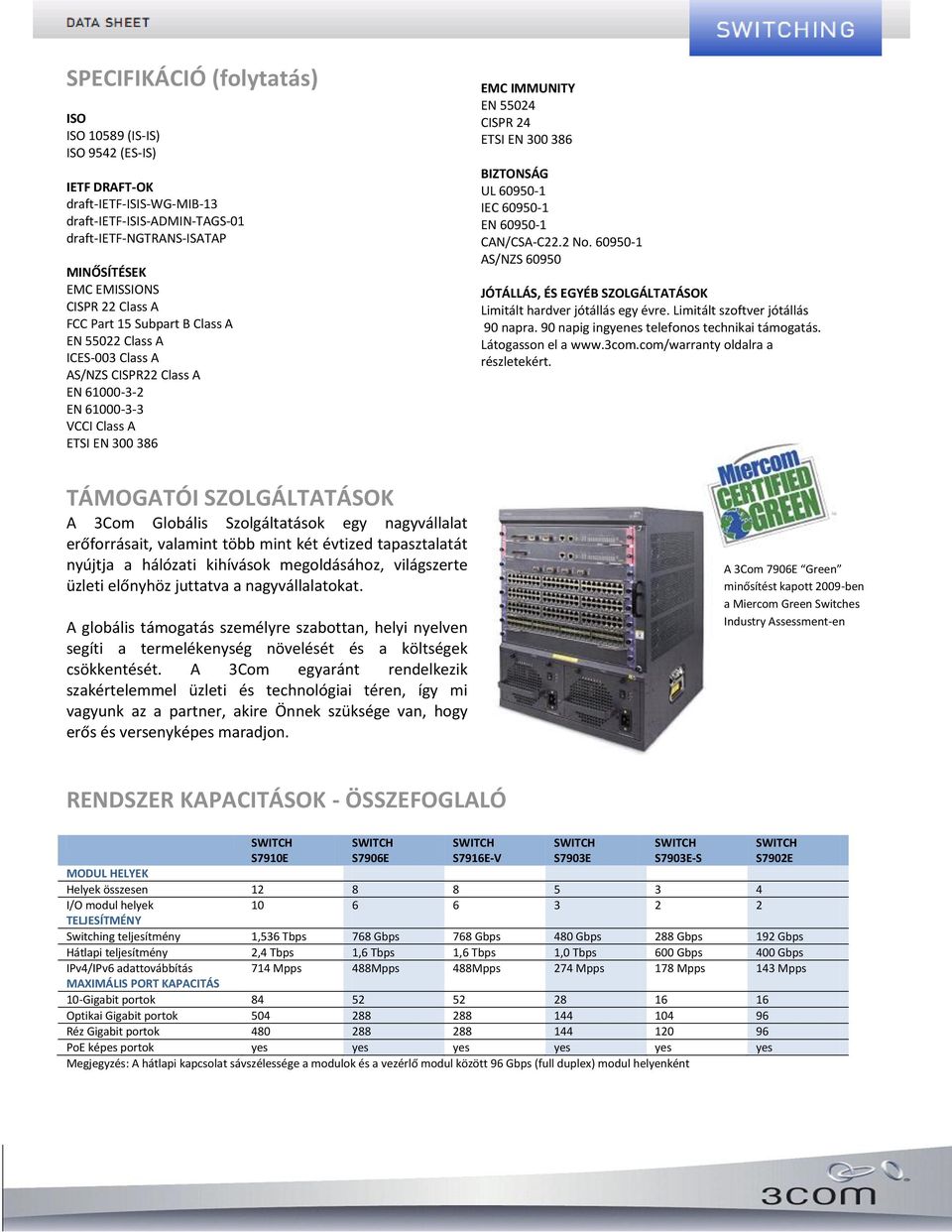

8 SPECIFIKÁCIÓ (folytatás) ISO ISO (IS-IS) ISO 9542 (ES-IS) IETF DRAFT-OK draft-ietf-isis-wg-mib-13 draft-ietf-isis-admin-tags-01 draft-ietf-ngtrans-isatap MINŐSÍTÉSEK EMC EMISSIONS CISPR 22 Class A FCC Part 15 Subpart B Class A EN Class A ICES-003 Class A AS/NZS CISPR22 Class A EN EN VCCI Class A ETSI EN TÁMOGATÓI SZOLGÁLTATÁSOK A 3Com Globális Szolgáltatások egy nagyvállalat erőforrásait, valamint több mint két évtized tapasztalatát nyújtja a hálózati kihívások megoldásához, világszerte üzleti előnyhöz juttatva a nagyvállalatokat. A globális támogatás személyre szabottan, helyi nyelven segíti a termelékenység növelését és a költségek csökkentését. A 3Com egyaránt rendelkezik szakértelemmel üzleti és technológiai téren, így mi vagyunk az a partner, akire Önnek szüksége van, hogy erős és versenyképes maradjon. EMC IMMUNITY EN CISPR 24 ETSI EN BIZTONSÁG UL IEC EN CAN/CSA-C22.2 No AS/NZS JÓTÁLLÁS, ÉS EGYÉB SZOLGÁLTATÁSOK Limitált hardver jótállás egy évre. Limitált szoftver jótállás 90 napra. 90 napig ingyenes telefonos technikai támogatás. Látogasson el a oldalra a részletekért. A 3Com 7906E Green minősítést kapott 2009-ben a Miercom Green Switches Industry Assessment-en RENDSZER KAPACITÁSOK - ÖSSZEFOGLALÓ S7910E S7906E S7916E-V S7903E S7903E-S S7902E MODUL HELYEK Helyek összesen I/O modul helyek TELJESÍTMÉNY Switching teljesítmény 1,536 Tbps 768 Gbps 768 Gbps 480 Gbps 288 Gbps 192 Gbps Hátlapi teljesítmény 2,4 Tbps 1,6 Tbps 1,6 Tbps 1,0 Tbps 600 Gbps 400 Gbps IPv4/IPv6 adattovábbítás 714 Mpps 488Mpps 488Mpps 274 Mpps 178 Mpps 143 Mpps MAXIMÁLIS PORT KAPACITÁS 10-Gigabit portok Optikai Gigabit portok Réz Gigabit portok PoE képes portok yes yes yes yes yes yes Megjegyzés: A hátlapi kapcsolat sávszélessége a modulok és a vezérlő modul között 96 Gbps (full duplex) modul helyenként

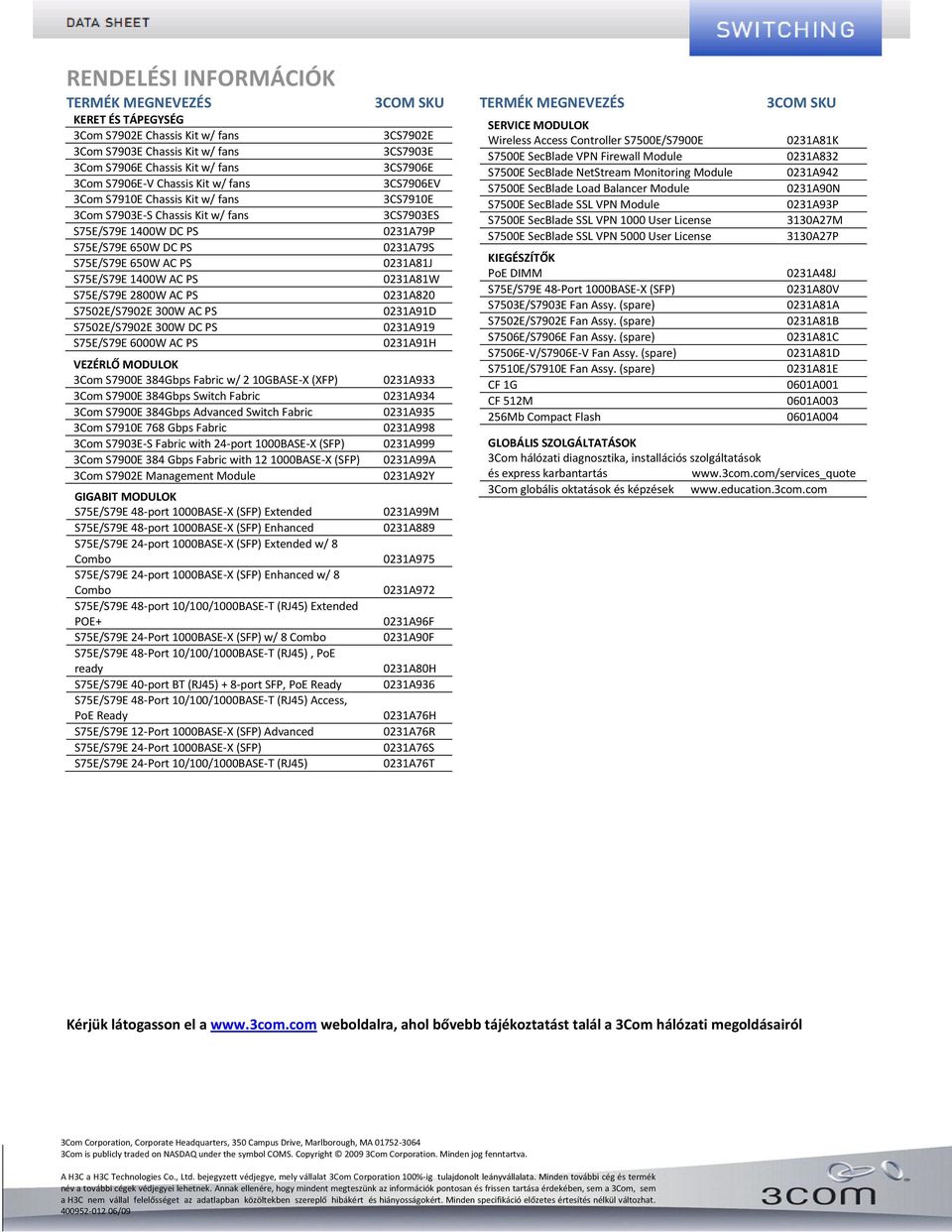

9 RENDELÉSI INFORMÁCIÓK TERMÉK MEGNEVEZÉS 3COM SKU TERMÉK MEGNEVEZÉS 3COM SKU KERET ÉS TÁPEGYSÉG 3Com S7902E Chassis Kit w/ fans 3Com S7903E Chassis Kit w/ fans 3Com S7906E Chassis Kit w/ fans 3Com S7906E-V Chassis Kit w/ fans 3Com S7910E Chassis Kit w/ fans 3Com S7903E-S Chassis Kit w/ fans S75E/S79E 1400W DC PS S75E/S79E 650W DC PS S75E/S79E 650W AC PS S75E/S79E 1400W AC PS S75E/S79E 2800W AC PS S7502E/S7902E 300W AC PS S7502E/S7902E 300W DC PS S75E/S79E 6000W AC PS VEZÉRLŐ MODULOK 3Com S7900E 384Gbps Fabric w/ 2 10GBASE-X (XFP) 3Com S7900E 384Gbps Switch Fabric 3Com S7900E 384Gbps Advanced Switch Fabric 3Com S7910E 768 Gbps Fabric 3Com S7903E-S Fabric with 24-port 1000BASE-X (SFP) 3Com S7900E 384 Gbps Fabric with BASE-X (SFP) 3Com S7902E Management Module GIGABIT MODULOK S75E/S79E 48-port 1000BASE-X (SFP) Extended S75E/S79E 48-port 1000BASE-X (SFP) Enhanced S75E/S79E 24-port 1000BASE-X (SFP) Extended w/ 8 Combo S75E/S79E 24-port 1000BASE-X (SFP) Enhanced w/ 8 Combo S75E/S79E 48-port 10/100/1000BASE-T (RJ45) Extended POE+ S75E/S79E 24-Port 1000BASE-X (SFP) w/ 8 Combo S75E/S79E 48-Port 10/100/1000BASE-T (RJ45), PoE ready S75E/S79E 40-port BT (RJ45) + 8-port SFP, PoE Ready S75E/S79E 48-Port 10/100/1000BASE-T (RJ45) Access, PoE Ready S75E/S79E 12-Port 1000BASE-X (SFP) Advanced S75E/S79E 24-Port 1000BASE-X (SFP) S75E/S79E 24-Port 10/100/1000BASE-T (RJ45) 3CS7902E 3CS7903E 3CS7906E 3CS7906EV 3CS7910E 3CS7903ES 0231A79P 0231A79S 0231A81J 0231A81W 0231A A91D 0231A A91H 0231A A A A A A99A 0231A92Y 0231A99M 0231A A A A96F 0231A90F 0231A80H 0231A A76H 0231A76R 0231A76S 0231A76T SERVICE MODULOK Wireless Access Controller S7500E/S7900E S7500E SecBlade VPN Firewall Module S7500E SecBlade NetStream Monitoring Module S7500E SecBlade Load Balancer Module S7500E SecBlade SSL VPN Module S7500E SecBlade SSL VPN 1000 User License S7500E SecBlade SSL VPN 5000 User License KIEGÉSZÍTŐK PoE DIMM S75E/S79E 48-Port 1000BASE-X (SFP) S7503E/S7903E Fan Assy. (spare) S7502E/S7902E Fan Assy. (spare) S7506E/S7906E Fan Assy. (spare) S7506E-V/S7906E-V Fan Assy. (spare) S7510E/S7910E Fan Assy. (spare) CF 1G CF 512M 256Mb Compact Flash 0231A81K 0231A A A90N 0231A93P 3130A27M 3130A27P 0231A48J 0231A80V 0231A81A 0231A81B 0231A81C 0231A81D 0231A81E 0601A A A004 GLOBÁLIS SZOLGÁLTATÁSOK 3Com hálózati diagnosztika, installációs szolgáltatások és express karbantartás 3Com globális oktatások és képzések Kérjük látogasson el a weboldalra, ahol bővebb tájékoztatást talál a 3Com hálózati megoldásairól 3Com Corporation, Corporate Headquarters, 350 Campus Drive, Marlborough, MA Com is publicly traded on NASDAQ under the symbol COMS. Copyright Com Corporation. Minden jog fenntartva. A H3C a H3C Technologies Co., Ltd. bejegyzett védjegye, mely vállalat 3Com Corporation 100%-ig tulajdonolt leányvállalata. Minden további cég és termék név a további cégek védjegyei lehetnek. Annak ellenére, hogy mindent megteszünk az információk pontosan és frissen tartása érdekében, sem a 3Com, sem a H3C nem vállal felelősséget az adatlapban közöltekben szereplő hibákért és hiányosságokért. Minden specifikáció előzetes értesítés nélkül változhat /09
