3COM H3C MSR 30 SOROZATÚ MULTI- SERVICE ROUTEREK

Átírás

1 3COM H3C MSR 30 SOROZATÚ MULTI- SERVICE ROUTEREK Sokoldalú és sok szolgáltatást nyújtó multiservice routerek, nagyfokú biztonságra, rugalmasságra és megbízhatóságra tervezve a nyílt szabványok és Open Services Networking (OSN M) támogatásával. Bal fentről jobbralefelé: 3Com MSR 30-20, MSR 30-60, MSR 30-16, MSR ÁTTEKINTÉS A hálózat a sikeres üzleti működés kritikus komponense, amely a vállalatokat új piacok nyitásában, alkalmazottakkal, partnerekkel, vevőkkel és szállítókkal kapcsolattartásban segíti, és hatékonnyá teszi a szereplők közötti kommunikációt. Ha hálózatnak lehetővé kell tennie ezen folyamatok és kommunikációs kapcsolatok megbízható és költséghatékony kezelését, másik oldalon pedig védelmet kell nyújtania az ártó szándékú, költséges és jó hírnevet kockára tevő betörések ellen. Moduláris tervezésével és a 3Com Open Services Networking (OSN M) támogatásával a 3Com MSR sorozatú Multi-Service Routerek soha nem tapasztalt rugalmasságot biztosítanak az üzleti igények kielégítésének érdekében. Az összetettség, bonyolultság csökkentése, a menedzsment egyszerűsítése, a változtathatóság magas foka hosszú távú befektetéssé emeli a beruházási és működtetési költségek csökkentése mellett. A 3Com Multi-Service Routerek gyors és rugalmas hálózati infrastruktúrát tesznek lehetővé, az üzleti elvárások változásához gyors alkalmazkodás képességével, amely integrált és több párhuzamos szolgáltatás futtatását egyetlen, könnyen menedzselhető platformba sűríti. Az MSR 30 sorozatú routerek többféle moduláris kiépítésben elérhetőek, léteznek Power over Ethernet (PoE) és nem PoE modellek, amelyek a következő szolgáltatásokat nyújtják: OSN alapú megoldásokat, amelyek üzleti hatékonyságot, növelt biztonsági szintet és teljesítménynövekedést lehetővé tevő alkalmazásokat és szolgáltatásokat jelentenek; Biztonságos és konvergens hálózatot az integrált és bővíthető hardveres titkosító modullal és hangkezelési lehetőségével; Megbízhatóságot, skálázhatóságot, nagy teljesítményű LAN és WAN csatlakozási lehetőséget egyetlen platformon; Több GigabitEthernet teljesítményű backplane, OSN M modulok csatlakoztatása a nagysebességű hátlaphoz Számos lehetőséget nyújtó interfész és modul portfoliót LAN, WAN és hang kommunikációhoz PÁRATLAN RUGALMASSÁG ÉS BEFEKTETÉS VÉDELEM OPEN SERVICES NETWORKING TÁMOGATÁSSAL Az MSR 30 routerek a hálózat funkcióinak bővítését teszik lehetővé az Open Services Networking (OSN M) támogatásával, amely az üzleti elvárásokra alapozott páratlan alkalmazás és szolgáltatási rugalmasságot nyújtanak. Az eredmény hosszan tartó befektetés védelem, a bonyolultság és költségek csökkentése, egyszerű létesítés és menedzsment, hatékonyabb áttekintés és beavatkozás a hálózati eszközökön.

2 FŐ ELŐNYEI A moduláris tervezés és az MSR 30 sorozatú routerek nagyteljesítményű központi egysége az OSN M rugalmasságával párosítva egy vagy több üzleti hatékonyságot növelő tényező integrálását, a biztonság és/vagy teljesítmény növekedését teszi lehetővé az alkalmazások hálózatba vonásának érdekében. Ezen felül a felhasználók a meglévő alkalmazások létesítése mellett az üzleti igényekkel együtt fejlődő, jövőben könnyen frissíthető vagy változtatható alkalmazásokat és szolgáltatásokat nyernek. Az Open Services Networking alkalmazások az Open Services Networking Modulokon (OSM) keresztül integrálhatóak az MSR platformra, amely modulok saját számítási kapacitással, biztonságos Linux operációs rendszerrel és beépített memóriával rendelkeznek a teljesítmény és rugalmasság maximalizálása érdekében, az MSR router saját processzor egységének terhelése nélkül. Szolgáltatók és rendszerintegrátorok innovatív és megkülönböztető szolgáltatásokat nyújthatnak az MSR platformra és OSM modulokra építve, amely az ügyfelek elégedettségét, megtartását segíti nagyobb érték közvetítésével. Például szolgáltatók teljes körűen menedzselt hang-, videó- és adatszolgáltatási csomagot hozhatnak létre az ajánlatuk testre szabása mellett az ügyfél egyedi elvárásainak teljesítése érdekében. Továbbá a 3Com vállalati szintű fejlesztői programján keresztül a szolgáltatók az OSN M modulokra építve saját alkalmazásokat fejleszthetnek az MSR routerekre, amely a fejlesztési befektetésük védelmét szolgálja. Néhány példa a kiemelkedő kereskedelmi, nyílt forráskódú és 3Com alkalmazásokra, amelyek az OSN M-re épülnek: Voice over IP és élő vagy igény-alapú videó az alkalmazottak elérésének és hatékonyságnövelésének érdekében; megnövelt biztonsági szint elérése többek közt Information Leak Protection (ILP) és Security Information Event Management (SIEM) támogatásával a vállalat többszintű biztonsági stratégiájának megerősítése érdekében; Hálózati teljesítmény növelés WAN forgalom optimalizáláson és alkalmazás gyorsításon keresztül, amely a fióktelephelyek és távoli dolgozók számára az informatikai eszközök és információk gyorsabb és megbízhatóbb elérését segítik; a monitoring és menedzsment alkalmazások egyszerűsítik a hálózati létesítést és kezelést az áttekinthetőség növelése mellett az üzleti döntések támogatásához. További információ a következő linken érhető el: KONVERGÁLT KOMMUNIKÁCIÓ TÁMOGATÁS A széles hang átjáró interfész portfolión túl E1/T1 sebességen túlmenően is nyújt szolgáltatásokat. Az MSR 30 sorozatba opcionális Voice Processing Module (VPM) és Voice Co-Processing Module (VCPM) építhető be, amelyek fejlett hangkezelési eljárásaikkal a nagyteljesítményű analóg és digitális szolgáltatásokat segítik a teljesítmény, más modulok vagy a router veszélyeztetése nélkül. A VCPM helyi Time Division Multiplexing (TDM) feladatokat lát el, míg a VPM Digital Signal Processorként (DSP) üzemel az IP hálózaton keresztüli hangkommunikáció biztosítása érdekében. Skálázható és nagy vonali sűrűségű konfigurációk alakítható ki több VPM alkalmazásával az igényelt hangcsatornák számának megfelelően. A VPM és a VPCM a központi modulon vagy a hang modulokon helyezkedik el a router I/O modul slotjainak megőrzése érdekében. Egy teljes kapacitáson működő MSR 30 router 300 digitális hang csatornát képes kezelni. A 3Com elkötelezett a nyílt szabványok mellett, így az MSR 30 routerek támogatják az iparban szabvánnyá lett hang protokollokat, beleértve a Session Initiation Protocol-t (SIP) és a H.323-at is. FEJLETT BIZTONSÁG ÉS KONTROLL Az érzékeny információk védelme érdekében az MSR30 sorozatú routerek számos integrált biztonsági és hozzáférés szabályozási lehetőséget nyújtanak, többek közt: Hardveres Standard Network Data Encryption (SNDE) és Advanced Network Data Encryption (ANDE) modullal bővíthető az Enhanced Services Module-on (ESM) keresztül Titkosítás felgyorsítása a biztonsági szint növelésével a hálózati teljesítmény csökkenése nélkül 250Mbit/s sebesség teljesítményig. DES/3DES és AES támogatása További biztonsági funkciók, mint a fejlett tűzfal támogatás, L2TP, MPLS, IPSEC és SSL VPN, SSHv2, SNMPv3

3 KIEMELT JELLEMZŐI OSN M-re kész platform példátlan rugalmassággal a hálózat bonyolultságának csökkentése mellett, egyszerű és hatékony kezeléssel a CAPEX és OPEX csökkentésért Integrált routing és switching A távmenedzsment egyszerűsíti a távoli telephelyeken nyújtott menedzselt szolgáltatások nyújtását Fejlett többszolgáltatásos architektúra az integrált hang, adat és biztonsági szolgáltatásokhoz. A beépített hangkezelési eljárások fejlett, nagyteljesítményű analóg és digitális hang támogatást tesznek lehetővé, amellyel mind IP PBX mind publikus távközlő hálózat (PSTN) irányba kapcsolódhat. Többfunkciós moduláris keretre épül, amely számos LAN, WAN és hang modult támogat SIC és MIM slotokon keresztül. Fejlett beépített biztonsági funkciók több hardveres titkosítási lehetőséggel. Biztonság a teljesítmény korlátozása nélkül. Szabványokon alapuló tervezés biztosítja az együttműködést más gyártók, többek között a Cisco termékeivel. A megnövelt teljesítmény, biztonság és megbízhatóság által az MSR 30 sorozat a tökéletes platform konvergált adat, hang, videó hálózatok számára az OSN M további szolgáltatásai mellett. Átfogó IPv4 és IPv6 routing támogatás 3Com H3C fejlesztés

4 SPECIFIKÁCIÓ Ebben a részben minden információ a 3Com MSR 30-16, 30-20, és routerekre vonatkozik, ha az egyébként külön nincs kiemelve MIM = Multi-function Interface Module DMIM = Double-width Multi-function Interface Module SIC = Smart Interface Card DSIC = Double-width Smart Interface Card SLOT ÉS PORT KAPACITÁS MSR MIM slot: 1 egységnyi szélességű MIM SIC slot: - 4egységnyi szélességű vagy - 2 egységnyi szélességű és 1 dupla széles vagy - 2 dupla széles MSR MIM slot: 2 egységnyi szélességű MIM SIC slot: - 4egységnyi szélességű vagy - 2 egységnyi szélességű és 1 dupla széles vagy - 2 dupla széles MSR MIM slot: - 4 egységnyi szélességű vagy - 2 egységnyi szélességű és 1 dupla széles SIC slot: - 4egységnyi szélességű vagy - 2 egységnyi szélességű és 1 dupla széles vagy - 2 dupla széles MSR MIM slot: - 6 egységnyi szélességű vagy - 2 egységnyi szélességű és 2 dupla széles - 4 egységnyi szélességű és 1 dupla széles SIC slot: - 4egységnyi szélességű vagy - 2 egységnyi szélességű és 1 dupla széles vagy - 2 dupla széles Minden modell - 3 Voice Processor Module (VPM) slot, opcionális 8, 16, 24 és 32 csatornás processzorokkal (az MSR és slottal rendelkezik) - 2 Enhanced Service Module (ESM) slot SNDE és ANDE támogatására - 1 Voice Co-Processor Module (VCPM) slot - 2 réz GigabitEthernet port (az MSR db 10/100-as Ethernet porttal rendelkezik) - 2 USB 1.1 port (az MSR USB port van) - 1 CompactFlash slot - 1 konzol, 1 AUX port - 1 redundáns táp bemenet (kivéve nem- PoE modell) TELJESÍTMÉNY PowerPC 533MHz 256MB memória, 1GB-ig bővíthető 256MB CompactFlash TÁPELLÁTÁS AC Táp VAC 50/60Hz 210W maximálisan POWER OVER ETHERNET (PoE modellek) IEEE 802.3af PoE MSR és 30-20: 8 switchelt port támogatott MSR és 30-60: 24 switchelt port támogatott KÖRNYEZETI KÖVETELMÉNYEK Működési hőmérséklet: 0 40 C Tárolási hőmérséklet: C Páratartalom (működési és tárolási): 5% - 95% nem lecsapódó SZABVÁNYOK ÉS TANÚSÍTVÁNYOK CE UL FCC CISPR 22 Class A FCC Part 15 Class A EN Class A EN , ICES-003 Class A VCCI Class A EN UL IEC EN CAN/CSA-C22.2 No Iparági egyéb minősítések

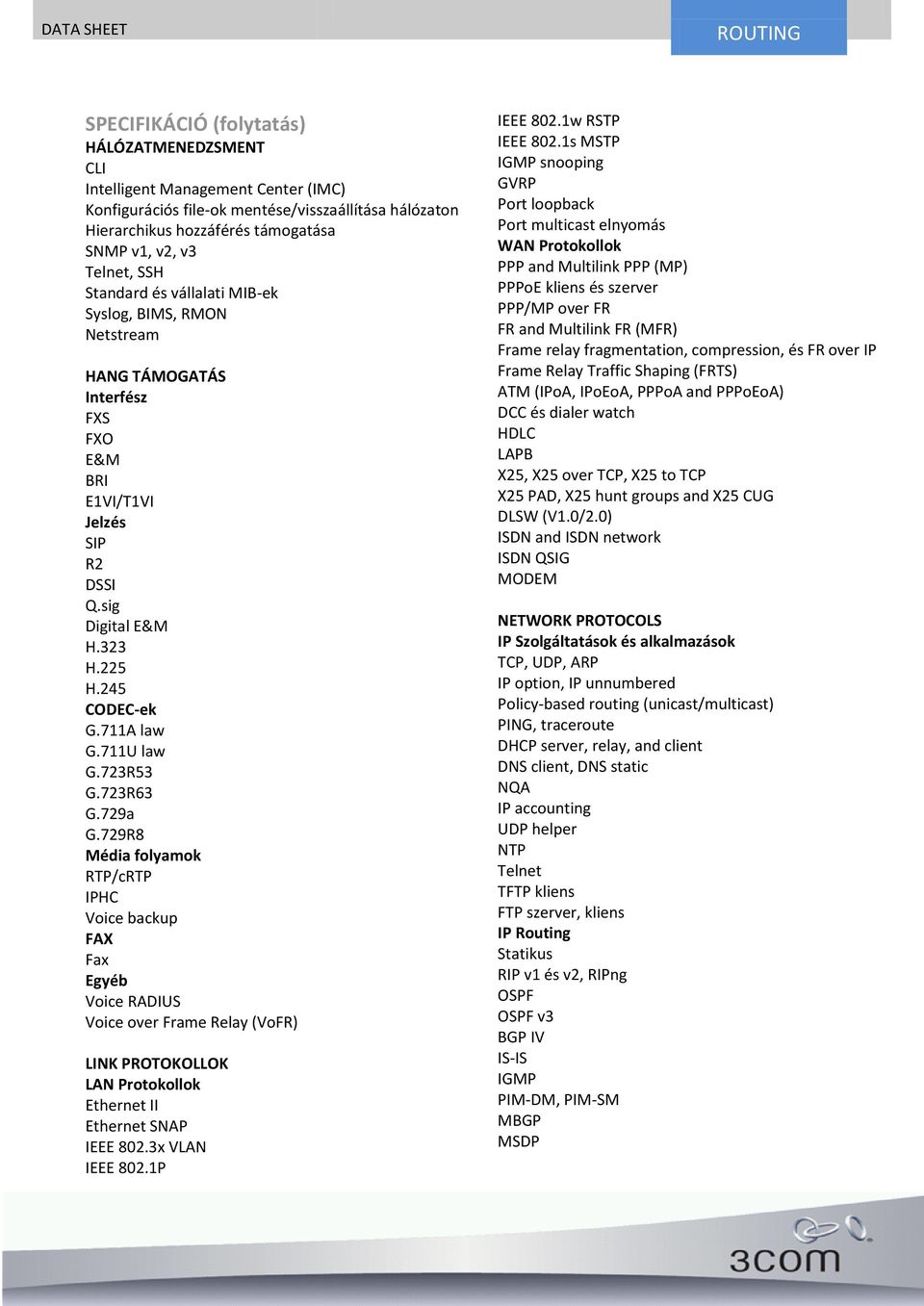

5 SPECIFIKÁCIÓ (folytatás) HÁLÓZATMENEDZSMENT CLI Intelligent Management Center (IMC) Konfigurációs file-ok mentése/visszaállítása hálózaton Hierarchikus hozzáférés támogatása SNMP v1, v2, v3 Telnet, SSH Standard és vállalati MIB-ek Syslog, BIMS, RMON Netstream HANG TÁMOGATÁS Interfész FXS FXO E&M BRI E1VI/T1VI Jelzés SIP R2 DSSI Q.sig Digital E&M H.323 H.225 H.245 CODEC-ek G.711A law G.711U law G.723R53 G.723R63 G.729a G.729R8 Média folyamok RTP/cRTP IPHC Voice backup FAX Fax Egyéb Voice RADIUS Voice over Frame Relay (VoFR) LINK PROTOKOLLOK LAN Protokollok Ethernet II Ethernet SNAP IEEE 802.3x VLAN IEEE 802.1P IEEE 802.1w RSTP IEEE 802.1s MSTP IGMP snooping GVRP Port loopback Port multicast elnyomás WAN Protokollok PPP and Multilink PPP (MP) PPPoE kliens és szerver PPP/MP over FR FR and Multilink FR (MFR) Frame relay fragmentation, compression, és FR over IP Frame Relay Traffic Shaping (FRTS) ATM (IPoA, IPoEoA, PPPoA and PPPoEoA) DCC és dialer watch HDLC LAPB X25, X25 over TCP, X25 to TCP X25 PAD, X25 hunt groups and X25 CUG DLSW (V1.0/2.0) ISDN and ISDN network ISDN QSIG MODEM NETWORK PROTOCOLS IP Szolgáltatások és alkalmazások TCP, UDP, ARP IP option, IP unnumbered Policy-based routing (unicast/multicast) PING, traceroute DHCP server, relay, and client DNS client, DNS static NQA IP accounting UDP helper NTP Telnet TFTP kliens FTP szerver, kliens IP Routing Statikus RIP v1 és v2, RIPng OSPF OSPF v3 BGP IV IS-IS IGMP PIM-DM, PIM-SM MBGP MSDP

6 IEEE 802.1Q IEEE 802.3ad LACP SPECIFIKÁCIÓ (folytatás) Nem IP SNA/DLSw IPX SOT NetStream QUALITY OF SERVICE (QoS) Layer 2 QoS SP WRED (Port) CAR LR Hierarchikus QoS Flow-based QoS policy Port-based mirroring Flow-based mirroring CoS-based Head of Line Blocking (HOLB) prevention Packet remarking Flow redirect Flow accounting Priority mapping Port trust mode Port priority Flow filter Flow control and backpressure ACL Traffic Policing Committed Access Rate (CAR) Line Rate (LR) Congestion Management FIFO PQ CQ WFQ CBQ RTPQ Congestion Avoidance WRED/RED Traffic Shaping Generic Egyéb FR QOS MPLS MPLS QOS MP QoS/LFI ATM QOS Sub-interface QoS HÁLÓZATBIZTONSÁG ÉS MEGBÍZHATÓSÁG Port-Based PPPoE kliens és szerver Portal IEEE 802.1X AAA Helyi authentikáció RADIUS TACACS Firewall ASPF Access Control Lists (ACL) Filtering Adatbiztonság IKE IPSec Titkosítás gyorsítás Portal Egyéb L2TP NAT/NAPT PKI RSA SSH v1.5 és v2 SSL URPF GRE BFD VRF crtp/iphc Megbízhatóság VRRP Backup Center

7 RENDELÉSI INFORMÁCIÓK TERMÉK LEÍRÁS 3COM CIKKSZÁM MIM modulok MSR A320 Router 1-Port E1 Voice MIM 3C13787A MSR POE 0235A296 Router 4-Port E&M MIM 0231A52V MSR A299 Router 2-Port Enhanced Serial MIM 0231A53D MSR POE 0235A323 Router 4-Port Enhanced Serial MIM 0231A53E MSR A328 Router 4-Port FXO MIM 0231A53F MSR POE 0235A322 Router 2-Port FXO MIM 0231A53G MSR A327 Router 2-Port CE1/PRI MIM 0231A53P MSR POE 0235A321 Router 1-Port G.SHDSL MIM 0231A54D Router 2-Port FT1/CT1 PRI MIM 0231A54P Hang processzorok Router 4-Port CE1/PRI MIM 0231A54R MSR 32-Channel Voice Processor Module 0231A63L Router 4-Port FXS MIM 0231A55S MSR 24-Channel Voice Processor Module 0231A63M Router NDEC2 Encryption Accelerator 0231A55Y MIM MSR 16-Channel Voice Processor Module 0231A63N Router 4-Port T1 IMA MIM 0231A56F MSR 8-Channel Voice Processor Module 0231A63P Router 24-Port 10/100 DMIM 0231A60S MSR Voice Co-Processor Module 0231A64S Router 1-Port E1 Voice MIM 0231A60T Router-Port T1 Voice MIM 0231A60U SIC modulok Router 2-Port E1-Voice MIM 0231A60V Router 2-Port FXS SIC 3C13726 Router 2-Port T1-Voice MIM 0231A60W Router 1-Port Analog Modem SIC 0231A49M Router 16-Port 10/100 MIM 0231A60X Router 1-Port Fractional T1 SIC 0231A52S MSR OSM MIM (D;80/M:1024/F:256) 0231A704 Router 1-Port 10/100 SIC 0231A53T Router 2-Port 10/100 MIM 0231A71A Router 1-Port Enhanced Serial SIC 0231A56N Router 16-Port 10/100 POE MIM 0231A75R Router 2-Port FXO SIC 0231A56P Router 24-Port 10/100 POE DMIM 0231A75S Router 1-Port FXO SIC 0231A56Q MSR WAAM MIM (D:80/M:1024/F:256) 0231A836 Router 2-Port FXS SIC 0231A56R MSR WAAM FIC (D:80/M:1024/F:256) 0231A837 Router 1-Port FXS SIC 0231A56S MSR OSM FIC (D:80/M:1024/F:256) 0231A86W Router 1-Port ISDN-U SIC 0231A61A Router 1-Port OC-3 ATM FIC 0231A896 Router 1-Port ISDN-S/T SIC 0231A61H MSR WAAM BW License (Std BW Lic 64k- 3130A17H 2M) Router 1-Port 10/100/1000 SIC 0231A61M MSR WAAM BW License (Ext BW Lic 2M- 3130A17J 10M) Router 4-Port 10/100 SIC 0231A61N Router 1-Port FT3/CT3 MIM 0231A867 Router 9-Port 10/100 DSIC 0231A61P Router 1-Port FE3/CE3 MIM 0231A86R Router 1-Port E1-Voice SIC 0231A61Q Router 1-Port OC-3 ATM MIM 0231A790 Router 1-Port ADSL2+ SIC Router 4-Port 10/100 POE SIC Router 9-Port 10/100 POE DSIC Router 1-Port Fractional E1 SIC 0231A50Y 0231A A A90R

8 ESM modulok Kábelek Router NDEC2 Encryption Accelerator MIM 0231A55Y Router V.35 DTE Cable 3C13670 MSR Advanced Encryption Accelerator 0231A64Q Router x.21 DTE Cable 3C13678 MSR Standard Encryption Accelerator 0231A64R Router Auxilliary Cable Router E1 RJ45 Cable-3m CAB-E1/ Convert CAB-75ohm 8E1-3m-BNC Router E1 BNC Cable - 20m Router E1 RJ45 Cable - 20m Router T1 Cable Router V.24 DTE Cable-Enhanced Router V.24 DCE Cable-Enhanced Router V.35 DTE Cable-Enhanced Router V.35 DCE Cable-Enhanced Router X.21 DTE Cable-Enhanced Router X.21 DCE Cable-Enhanced Router T3/E3 Cable Router T1 Voice Cable Router 8-Port E1 Cable 0404A00R Router 4-Port E1 IMA Cable 0404A042 Router 4-Port T1 IMA Cable 0404A045 A 3Com további hálózati megoldásairól a oldalon tájékozódhat 3Com Corporation, Corporate Headquarters, 350 Campus Drive, Marlborough, MA Com is publicly traded on NASDAQ under the symbol COMS. Copyright Com Corporation. Minden jog fenntartva. A H3C a H3C Technologies Co., Ltd. bejegyzett védjegye, mely vállalat 3Com Corporation 100%-ig tulajdonolt leányvállalata. Minden további cég és termék név a további cégek védjegyei lehetnek. Annak ellenére, hogy mindent megteszünk az információk pontosan és frissen tartása érdekében, sem a 3Com, sem a H3C nem vállal felelősséget az adatlapban közöltekben szereplő hibákért és hiányosságokért. Minden specifikáció előzetes értesítés élkül változhat /09
