1 Ethernet/IP címzés - gyakorlat Moldován István moldovan@tmit.bme.hu BUDAPESTI MŰSZAKI ÉS GAZDASÁGTUDOMÁNYI EGYETEM TÁVKÖZLÉSI ÉS MÉDIAINFORMATIKAI TANSZÉK

2 Áttekintés Ethernet Multicast IP címzés (subnet) 2 subnet 1 if? Vlan interfesz routing QoS Linux PC moldovan@tmit.bme.hu Ethernet Szolgáltatások 2

3 Multicast Speciális Multicast MAC címek Kevesebb mint IPv4 multicast Mapping kell GMRP Multicast regisztráció GMRP és IGMP együttműködés szükséges

4 Multicast IGMP snooping A kapcsoló figyeli az IGMPv2 üzeneteket Minden IGMP join üzenetre hozzáad egy bejegyzést a bridge által megtanult címekhez Így a következő multicast csomag csak azon a porton fog megjelenni Az IGMP leave üzenet törli a bejegyzést Megszűnik a multicast broadcast jellegű továbbítása IGMPv3 még nem széles körben támogatott! Page 4

5 Multicast címzés Class D Multicast Group ID bits Internet Assigned Numbers Authority (IANA) >Reserved >Multicast Group : All multicast-capable hosts group : All multicast routers group : All DVMRP routers 5

6 Address Mapping Class D Address 224. E A Ethernet Multicast Address Not used Low-ordered 23-bits mapped E 0 A

7 Címek átlapolása :1 Address Overlapping e

8 Multicast Service Multicast Service Pl. IPTV IGMP Az IP multicast protokoll Layer 3 IGMP Snooping LAN hálózat multicast támogatás Layer 2 8

9 IGMP dióhéjban Internet Group Management Protocol Membership management Membership establishment IGMPv1 RFC1112 IGMPv2 RFC2236 (aktuális verzió ) IGMPv3 RFC3376 9

10 Membership Establishment General Query Periodikus lekérdezés, tagsági információ lekérdezésére. Join Report Host csatlakozni akar egy csoporthoz Leave Message Host elhagyni készül egy csoportot 10

11 General Queries Példa Host 1 Host 2 Host 3 General query to Periodikus lekérdezés a router által : All multicast-capable hosts group 11

12 Join csatlakozás csoporthoz Példa Host 1 Host 2 Host Report Server Csatlakozás a hoszt küld egy report üzenetet a címre 12

13 Leave - csoport elhagyása Példa Host 1 Host 2 Host Leave 22 Group Specific Query Server Leave üzenet küldése a címre a csoport elhagyásához The multicast address for all routers on subnet 13

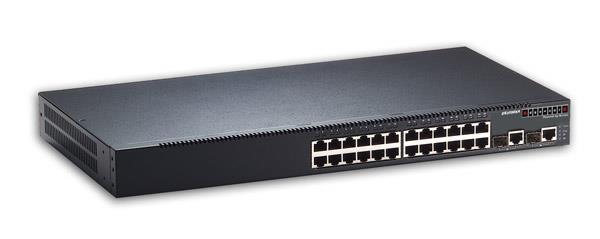

14 Az IGMP Snooping IGMP Snooping - hatékony multicast Etherneten All hosts need to handle the traffic whether they need it or not. Group 1 Multicast Stream Group 2 Multicast Stream Without IGMP snooping Flooding traffic Group 1 Group 2 Group 1 Group 2 14

15 Az IGMP Snooping IGMP Snooping - hatékony multicast Etherneten Hosts only receive dedicated traffic belonging to the same group Group 1 Multicast Stream Group 2 Multicast Stream With IGMP snooping Filter traffic Group 1 Group 2 Group 1 Group 2 15

16 IP / Ethernet BUDAPESTI MŰSZAKI ÉS GAZDASÁGTUDOMÁNYI EGYETEM TÁVKÖZLÉSI ÉS MÉDIAINFORMATIKAI TANSZÉK moldovan@tmit.bme.hu Ethernet Szolgáltatások 16

17 IP+Ethernet működés - Címek IP A/Netmask MAC A IP G1 MAC G1 IP G2 MAC G2 Internet IP B/Netmask MAC B IP C/Netmask MAC C IP A, B, G1: ugyanaz a subnet IP G2, C: más subnet moldovan@tmit.bme.hu 17

18 IP+Ethernet működés IP A/Netmask MAC A IP G MAC G Internet IP B/Netmask MAC B IP C/Netmask MAC C 1. A->B ugyanaz a subnet, cél MAC: B 2. A->C nem lokális háló, GW-en keresztül cél MAC: G MAC cím feloldása: ARP moldovan@tmit.bme.hu 18

19 QoS példa Szűk keresztmetszet kialakulása Ethernet interfész Processzor Forgalom generátor (végtelen kapacitás) Intel Core i7 100Mbps a PC bírja, a korlát az interfész > 10Gbps a PC nem képes meghajtani az interfészt maximális sebességgel moldovan@tmit.bme.hu 100Mbps 10Gbps Ethernet Szolgáltatások 19
