Hálózati infrastruktúra Ipari switchek és ETHERNET hálózati eszközök

Átírás

1 Hálózati infrastruktúra Ipari switchek és ETHERNET hálózati eszközök

2

3 Tartalom Ipari ECO switchek 4 Ipari switchek 6 Ipari menedzselhető switchek 7 Ipari menedzselhető switch funkciók áttekintése 8 Felügyelet és diagnosztika Rendelkezésre állás Biztonság Adatátvitel Teljesítmény SFP-modulok 14 Tápegységek 15 RJ45 csatlakozók 16 Interfészmodulok 17 Vezeték nélküli ETHERNET gateway 18

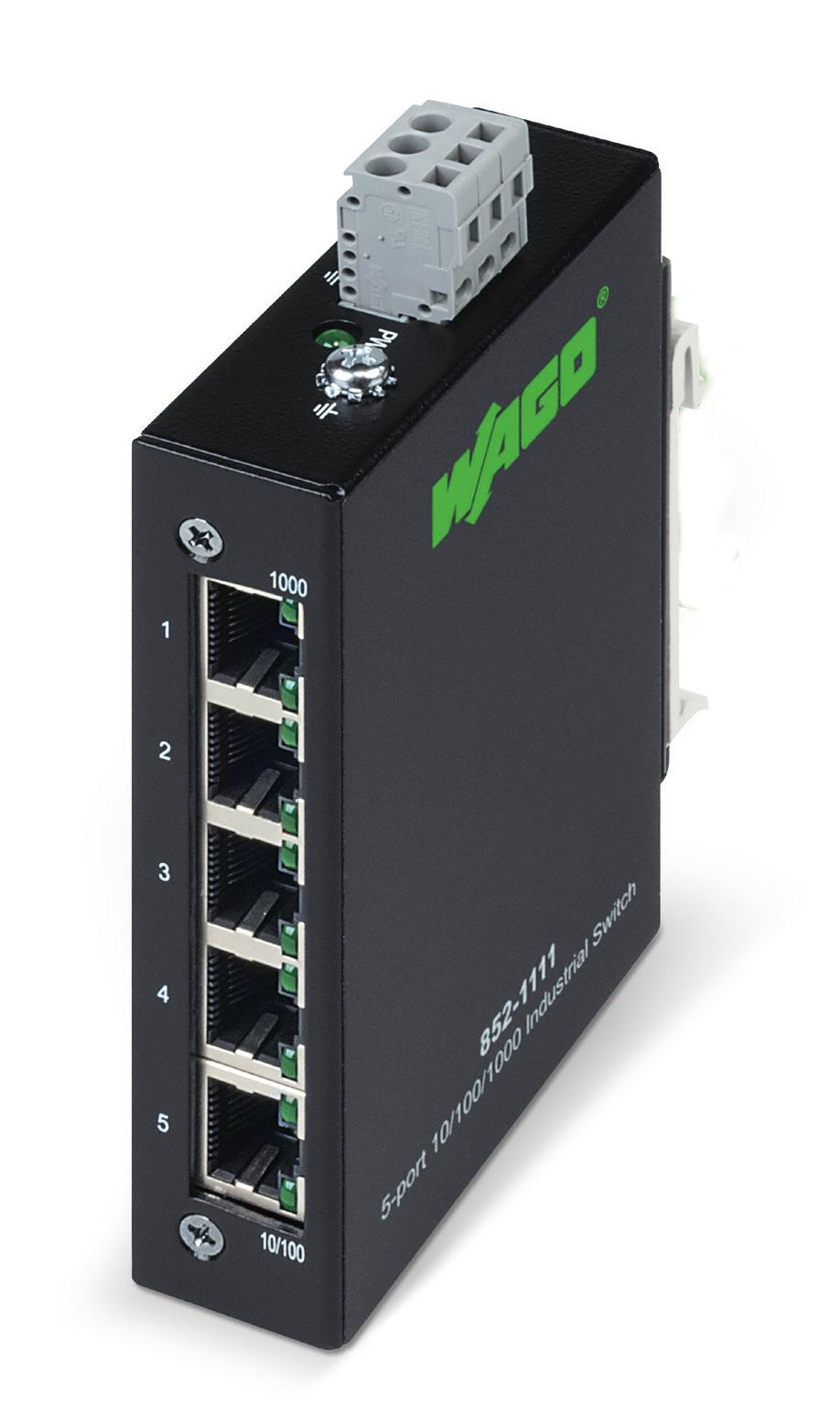

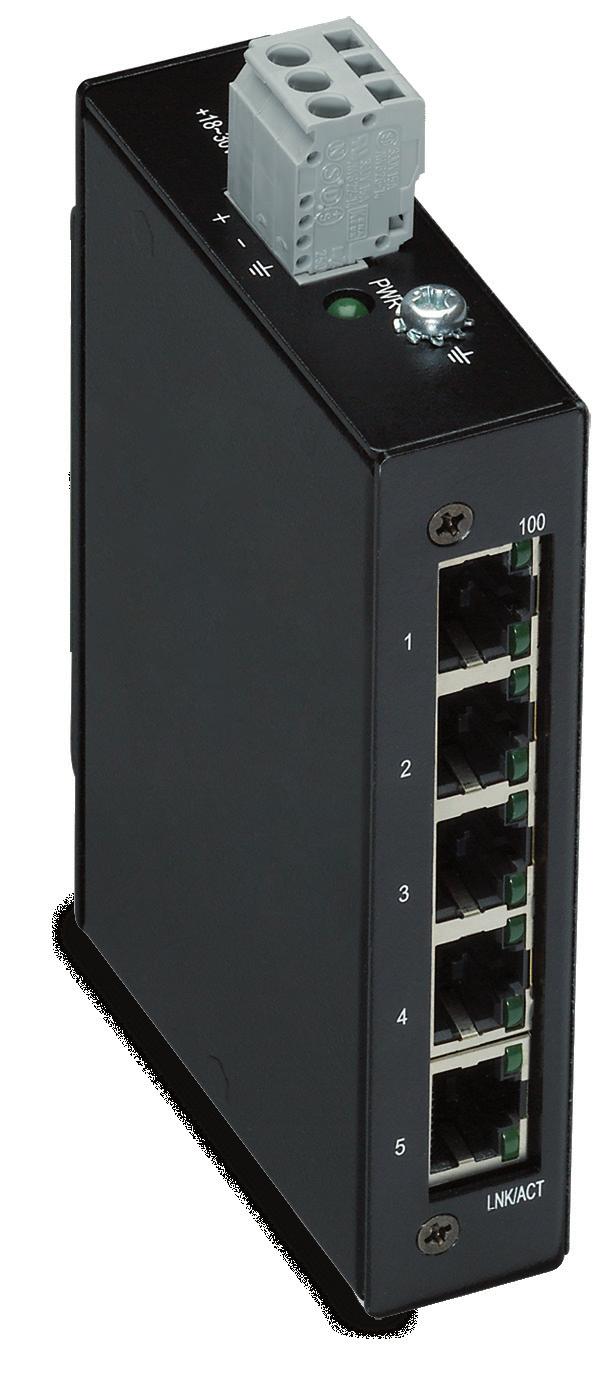

4 Kis helyigény Csupán 23,4 mm (9,21 inch) széles Tápegység (9 48 V) Dugaszolható csatlakozó Karbantartást nem igénylő, rázkódás álló, rugós csatlakozások 5 ETHERNET port Autonegotation 10/100/1000 Auto-MDI/MDI-X: Auto-Crossing Állapot LED-ek: tápellátás/forgalom Robosztus kivitel Kalapsín adapter és fémház Kiváló rázkódás- és ütésállóság Környezeti működési hőmérséklet: C IPARI ECO SWITCHEK Gazdaságos és kompakt Fast Ethernet Gigabit Portok 5 x 10/100Base-TX 8 x 10/100Base-TX 5 x 10/100/1000BASE-T 8 x 10/100/1000BASE-T Tápegység V DC V DC 9 48 V DC 9 57 V DC Méretek (Sz x M x H) 23,4 x 73,8 x 109,2 mm 109,2 x 23,4 x 73,8 mm 23,4 x 73,8 x 109,2 mm 46 x 99,6 x 116 mm Környezeti működési hőmérséklet C C C C Tanúsítványok UL, DNV 1 UL UL 2, DNV 1 UL 2 Besorolás - - IEEE p IEEE p 4 Rendelési szám kalapsín adapterrel, rendelési szám folyamatban

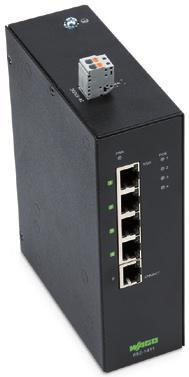

5 Tápegység (24 57 V) Dugaszolható csatlakozó Rázkódásálló, karbantartást nem igénylő tápegység csatlakozás (24 V) Állapot LED-ek 4 Port és PoE+ (30 W) Tápegység csatlakoztatva PoE-érzékelő működik Kommunikációs partner kapcsolódott Folyamatban van az adatok átvitele 5 ETHERNET-port maximum 1 Gbit/s sebességig Környezeti működési hőmérséklet: C SFP-modul használata* 1 Gbit/s sebességgel * Kis helyigényű dugaszolható interfész száloptikai kábelek számára ETHERNET-kábelen keresztüli tápellátás (PoE+) Típus PoE+ PoE+ portok 4 x PoE+ (30 W) 4 x PoE+ (30 W) Réz portok 5 x 10/100/1000BASE-T 5 x 10/100/1000BASE-T SFP-portok - 2 x SFP 1000BASE-SX/LX Tápegység V DC V DC Méretek (Sz x M x H) 50 x 120 x 160 mm 50 x 120 x 160 mm Környezeti működési hőmérséklet C C Tanúsítványok UL 1 UL 1 Besorolás IEEE p IEEE p Rendelési szám Folyamatban A "Power over Ethernet" (PoE +) technológia a PoE-kompatibilis eszközöket a hálózati kábel segítségével látja el tápfeszültséggel. Ez teszi lehetővé például a PoE kompatibilis IP-kamerák, IoT-érzékelők vagy kezelőfelületek gazdagágos hálózati integrációját, ezáltal feleslegessé téve a külön tápellátási és az adatkábelek beszerelését. További előnyei között szerepel a rendszeren belül végzett diagnosztika. A PoE+ vagy PoE plus szabványként is ismert IEEE 802.3at-2009 PoE szabvány szerinti kiépítés maximum 25,5 W teljesítményt biztosít a PoE kompatibilis eszközök számára. Ennek érdekében a PoE switch maximum 30 W teljesítményt biztosít PoE portonként. 5

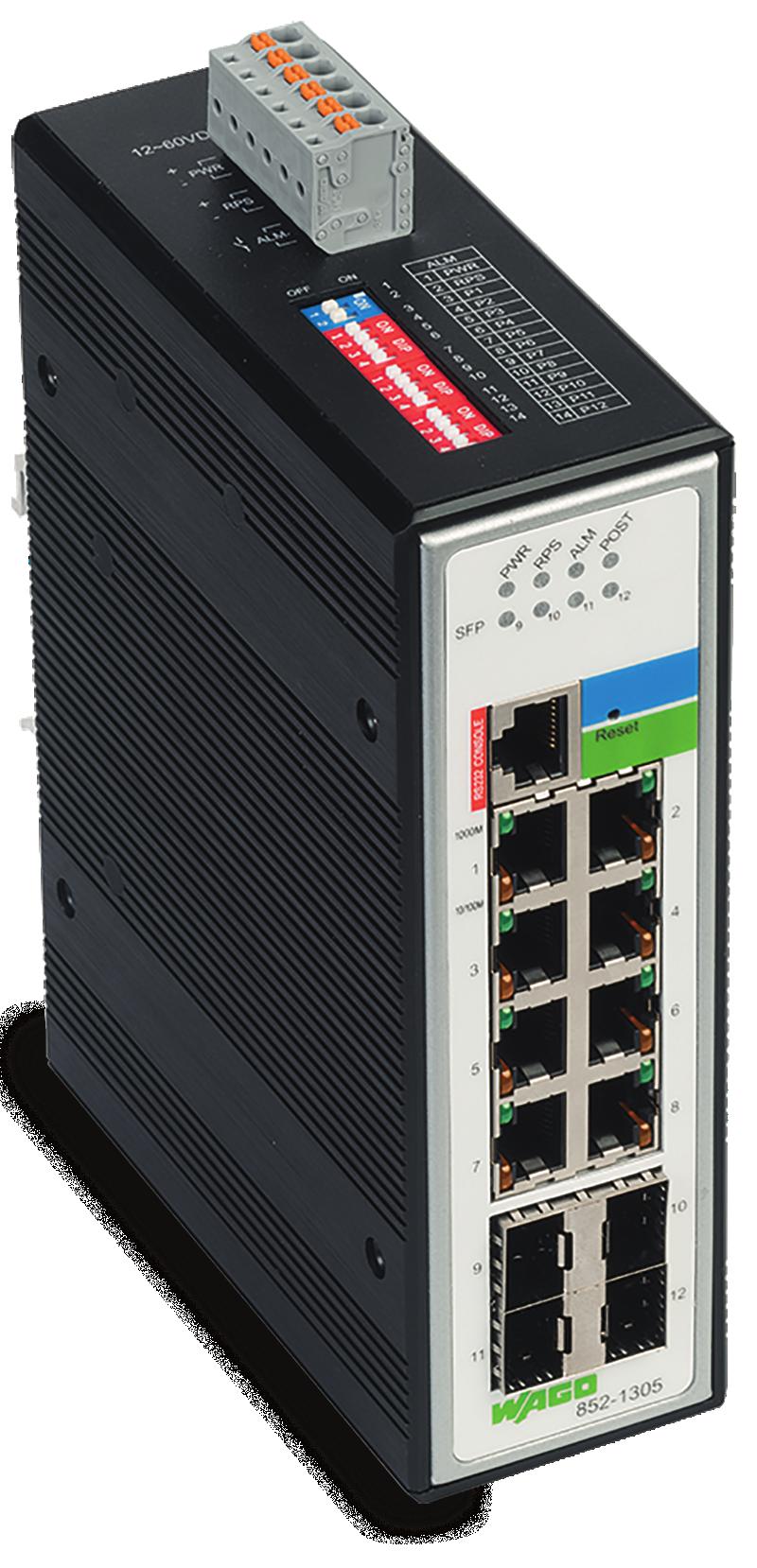

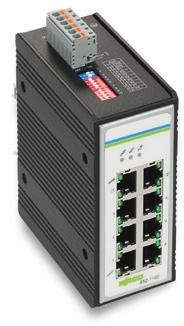

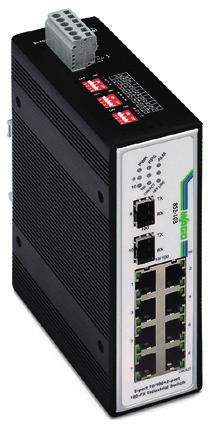

6 Redundáns tápellátás Alarm kontaktus konfigurálása DIP-kapcsolóval Robosztus kivitel Kalapsín adapter és fémház Környezeti működési hőmérséklet: C Alarm kontaktus Az elsődleges tápegység felügyelete A másodlagos tápegység felügyelete ETHERNET-portok felügyelete Visszajelzés a PLC-n vagy a távoli be/kimeneten keresztül (pl. a vezérlőszekrény előlapján található jelzőlámpa) IPARI SWITCHEK Sokoldalú Fast Ethernet Gigabit 6 Réz portok 5 x 10/ 100BASE-TX 8 x 10/100Base-TX 8 x 10/100Base-TX 8 x 10/100/1000BASE-T 16 x 10/100/1000BASE-T SFP-portok x SFP 100BASE-FX - - Tápegység 9 48 V DC 9 48 V DC 9 48 V DC 9 57 V DC V DC Redundáns tápegység Alarm kontaktus ² Méretek (Sz x M x H) 50 x 120 x 105 mm 50 x 120 x 162 mm 50 x 120 x 162 mm 50 x 120 x 105 mm 50 x 120 x 162 mm Környezeti működési hőmérséklet C C C C C Tanúsítványok UL UL UL UL 1 UL 1 Besorolás IEEE p IEEE p Rendelési szám / Folyamatban ² csak tápegység

7 Redundáns tápellátás Állapot LED-ek Elsődleges tápegység csatlakozás rendelkezésre áll Másodlagos tápegység csatlakozás rendelkezésre áll Riasztási üzenet jelent meg RS-232 interfész a parancsalapú konfiguráláshoz Integrált Web-alapú menedzsment felülettel a konfiguráláshoz és diagnosztikához Alarm kontaktus JetRing diagnosztika ERPS ring diagnosztika Az elsődleges tápegység felügyelete A másodlagos tápegység felügyelete ETHERNET-portok felügyelete Visszajelzés a PLC-n vagy a távoli be/kimeneten keresztül (pl. a vezérlőszekrény előlapján található jelzőlámpa) Konfigurálható funkciók Biztonság Rendelkezésre állás Teljesítmény Adatátvitel SFP-modul használata 1 Gbit/s sebességgel * Kis helyigényű dugaszolható interfész száloptikai kábelek számára IPARI MENEDZSELHETŐ SWITCHEK Nagy teljesítményű és biztonságos PoE+ Megfelelő SFP-modulok, lásd 14. oldal 1 Folyamatban 2 DIP-kapcsolóval konfigurálható (1000BASE-SX/LX vagy 100BASE-FX) PoE+ portok 8 x PoE+ (30 W) Réz portok 8 x 10/100Base-TX 8 x 10/100/1000BASE-T 8x 10/100/1000BASE-T SFP-portok 2 x SFP 100/ x SFP 1000BASE-SX/LX 4 x SFP 1000BASE-SX/LX Tápegység V DC V DC V DC Redundáns tápegység Alarm kontaktus Méretek (Sz x M x H) 50 x 120 x 162 mm 50 x 120 x 162 mm 50 x 120 x 162 mm Környezeti működési hőmérséklet C C C Tanúsítványok UL 1, DNV 1 UL 1, DNV UL 1 Besorolás IEEE 802.1Q IEEE 802.1Q IEEE 802.1Q Rendelési szám

8 IPARI MENEDZSELHETŐ SWITCH FUNKCIÁLIS ÁTTEKINTÉSE Storm control Sávszélesség-vezérlés Auto-provisioning Link aggregation ERPS Dual homing Xpress/Jet ring Dual ring STP/RSTP Teljesítmény Rendelkezésre állás Felügyelet és diagnosztika Adatátvitel Biztonság VLAN IGMP snooping IP-alapú VLAN MAC-alapú VLAN IEEE 802.1X szerinti hitelesítés Beléptetési lista DHCP snooping Port security Szolgáltatásvezérlés 8

9 FELÜGYELET ÉS DIAGNOSZTIKA Egyszerű üzembe helyezés és karbantartás Konfiguráció és diagnosztika Többféle beállítási lehetőség SNMP manager SNMP V3 MODBUS kliens Modbus/TCP HTTPS Webböngésző Web-Based Management segítségével konfigurálható Konfigurálható parancssorral (SSH, Telnet, RS-232) SNMP v1, v2, v3 segítségével végzett hálózatkezelés MIB szabványok támogatása (Felügyeleti információs adatbázis) Diagnosztika Modbus TCP-n keresztül Számos információ áll rendelkezésre a diganosztikához egy egyszerű MODBUS kapcsolaton keresztül Konfigurációs interfészek DDM: Digitális diagnosztikai felügyelet Automatikusan érzékeli a csatlakoztatott SFP-modult Részletes modulinformációk Valós idejű felügyelet - Hőmérséklet - Tápegység - Átviteli teljesítmény - Vételi teljesítmény DDM Felügyelet és diagnosztika Egyszerű karbantartás Karbantartó számítógép Porttükrözés A hálózati forgalom tükrözése LLDP Link Layer Discovery Protocol - A szomszédos eszközök automatikus észlelése értesítések Porttükrözés 9

10 Dual Ring RENDELKEZÉSRE ÁLLÁS Kommunikációs redundancián keresztül e!display Jet Ring Jet Ring A halózati leállás időtartama < 300 ms (alkalmazástól függ) Rendkívül könnyű konfigurálás Maximum 20 résztvevő (fast aging) egy Jet Ring-ben Fast Aging Jet Ring Jet Ring (Fast Aging) Jet Ring (Fast Aging) Xpress Ring Hálózati leállás időtartama < 20 ms Könnyű konfigurálás Maximum 200 switch egy Xpress Ring-ben Két Xpress Ring switchenként Xpress Ring Dual Ring Dual ring Mindkét redundancia típus kombinációja Switchenként 1 Jet Ring és 1 Xpress Ring vagy switchenként 2 Xpress Ring Xpress Ring és Dual Ring ERPS: ETHERNET Ring Protection Switching A gyors és nyílt megoldás Sub-Ring Major Ring Bővítési mód (maximum 20 résztvevő, fast aging) Sub-Ring Szabványosított és nyílt technológia Hálózati leállás időtartama < 50 ms Egymásba ágyazott topológiák switchenként maximum 6 gyűrűvel Egy hibáig terjedő hibatűrés megvalósítása (SPOF Single Point of Failure, rendszerkritikus meghibásodási pont) ERPS Bővítési mód 10 ERPS V2 A WAGO eszközei integrált switch-el és fast aging funkcionalitással A halózati leállás időtartama < 300 ms (alkalmazástól függ)

11 ETHERNET BIZTSÁG Abszolút biztonságos ipari hálózatok Hitelesítő IEEE 802.1X hitelesítés Az informatikai hálózatok biztonsági szabványa Biztonságos hitelesítés és engedélyezés ETHERNET-hálózatokban (helyileg a switchen vagy RADIUS szerveren keresztül) Kérvényező Kérvényező Hitelesítési szerver (RADIUS szerver) Folyamat: A feliratkozó hitelesítése a hitelesítő által történik A hitelesítő ellenőrzi a feliratkozó (ügyfél) hitelesítési információit egy hitelesítési szerver segítségével IEEE 802.1X Vezérlőállomás https web client (443 port) Egyéb vezérlő Modbus/TCP-ügyfél (502 port) PFC Tűzfal Hozzáférés-kezelés Engedély csak a szükséges szolgáltatásokért Adatcsomagok szűrése a következő szempontok szerint: - forrás MAC- vagy IP-cím - cél MAC- vagy cél IP-cím - MAC- vagy IP-cím tartomány - UDP/TCP forrás- vagy célportok Karbantartó számítógép Teljes hozzáférés Tűzfal MAC1 MAC4 Portbiztonság Dinamikusan tanulja meg a portonkénti MAC-címeket Portonkénti MAC-címek korlátozása Portonkénti MAC-alapú engedélyező/tiltó lista MAC2 MAC3 11

12 ADATÁTVITEL Korszerűsített ETHERNET-hálózatok PFC A PFC B Helyi hálózati kapcsolat bontása Címkézett VLAN IEEE802.1Q szerint VLAN200 VLAN600 VLAN (pl. IEEE 802.1Q szerint) Szegmentálás logikai, virtuális hálózatokban: - Broadcast korlátozása - Biztonság továbbfejlesztése - Adatáramlás priorizálása - Készülékek és irodai hálózatok felosztása PFC C PFC D PFC 1 ( ) PFC 2 ( ) IP-alapú VLAN VLAN200 VLAN600 Adatcsomagok VLAN hálózatok közötti útválasztása IP-címek alapján Kommunikáció egy résztvevőtől két vagy több VLAN irányba Gazdaságos hálózati kapcsolatok magasabb szintű routerek felé Adatcsomagok IP-cím szerinti priorizálása PFC 3 ( ) Két IP-címmel rendelkező számítógép (egy interfész) PFC 4 ( ) MAC1 MAC2 MAC-alapú VLAN Adatcsomagok VLAN-hoz rendelése MAC-cím alapján Adatcsomagok MAC-cím szerinti priorizálása Címkézett VLAN IEEE802.1Q szerint VLAN200 VLAN600 MAC4 MAC3 12

13 TELJESÍTMÉNY Korszerűsített ETHERNET-hálózatok Hálózat optimalizálás LACP link aggregation Több adatkapcsolat egyesítése egyetlen logikai kapcsolatba: - Átviteli sebesség növelése - Kapcsolat redundancia Link aggregation Forgalom priorizálása és korlátozása Fontos adatcsomagok gyorsabb átvitele a switchen keresztül Adatcsomagok IEEE Q szerinti priorizálása Portonkénti sávszélesség vagy időegységenkénti csomagszám korlátozás Adatátviteli minőség javítása Magas prioritás Normál prioritás Alacsony prioritás QoS Az adaforgalom felügyelete Broadcast Storm megelőzése Hálózat rendelkezésre állásának biztosítása Broadcast és multicast adatfolyamok korlátozása (csomag/idő) Storm control 13

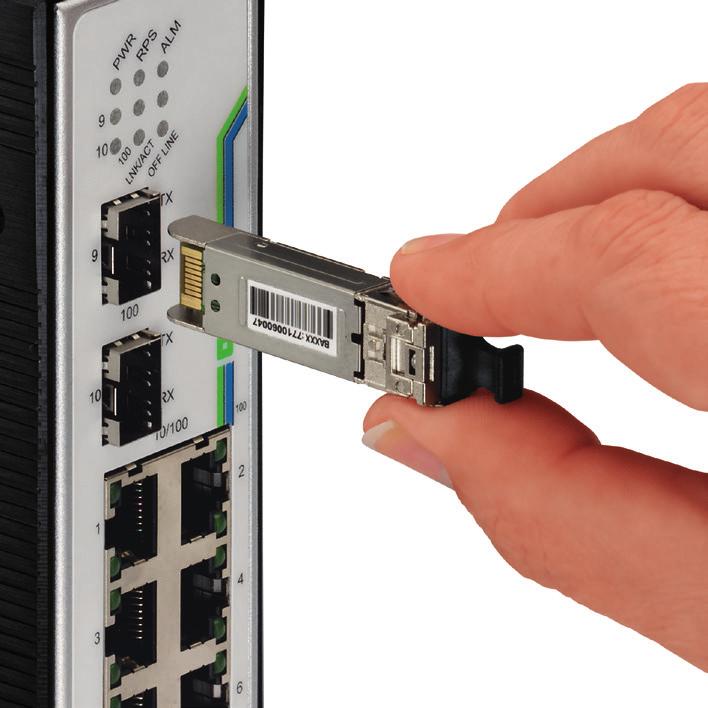

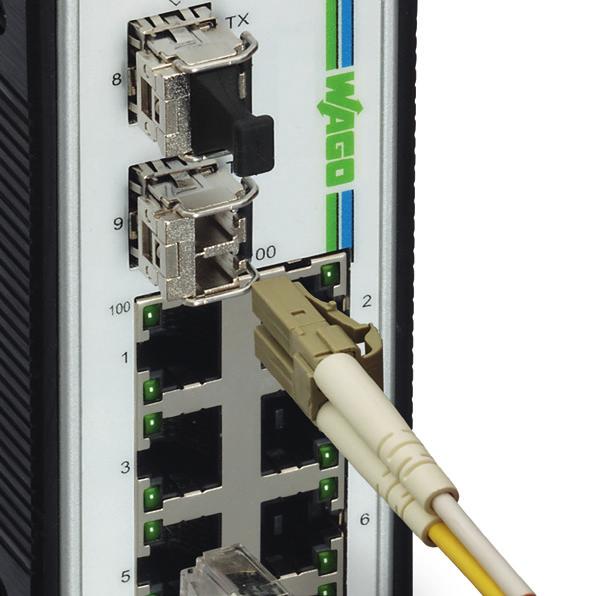

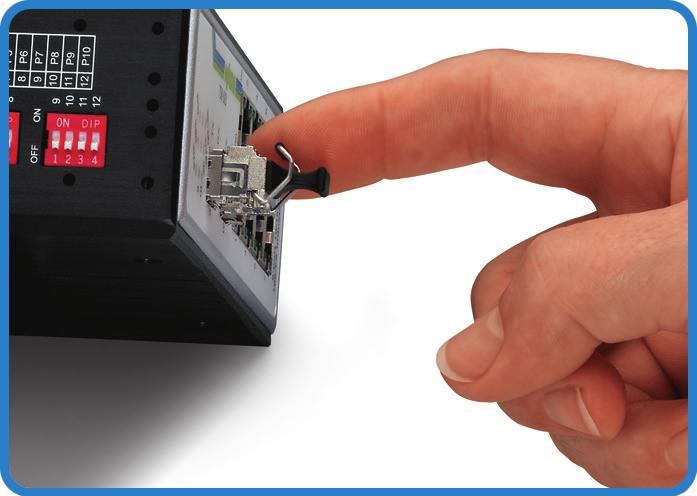

14 Csatlakoztatás működés közben Mechanikai reteszelés Alkalmas üvegszál használatára SFP-MODULOK Interfészek a száloptikai kábelekhez SFP-modulok, 100BASE SFP-modulok, 1000BASE 100BASE-FX 100BASE-FX 1000BASE-SX 1000BASE-LX 1000BASE-ZX Lézertípus Multimódusú Egymódusú Multimódusú Egymódusú Egymódusú Hullámhossz 1310 nm 1310 nm 850 nm 1310 nm 1550 nm Csatlakozó LC duplex LC duplex LC duplex LC duplex LC duplex Max. vonalhossz 2 km 30 km 550 m, 300 m 10 km 80 km Működési hőmérséklet C C C C C DDM Rendelési szám / / Kompatibilis a következőkkel: ² ² 1 Digitális diagnosztikai felügyelet: további információk a 9. oldalon találhatóak ² DIP-kapcsoló segítségével kell konfigurálni. 14

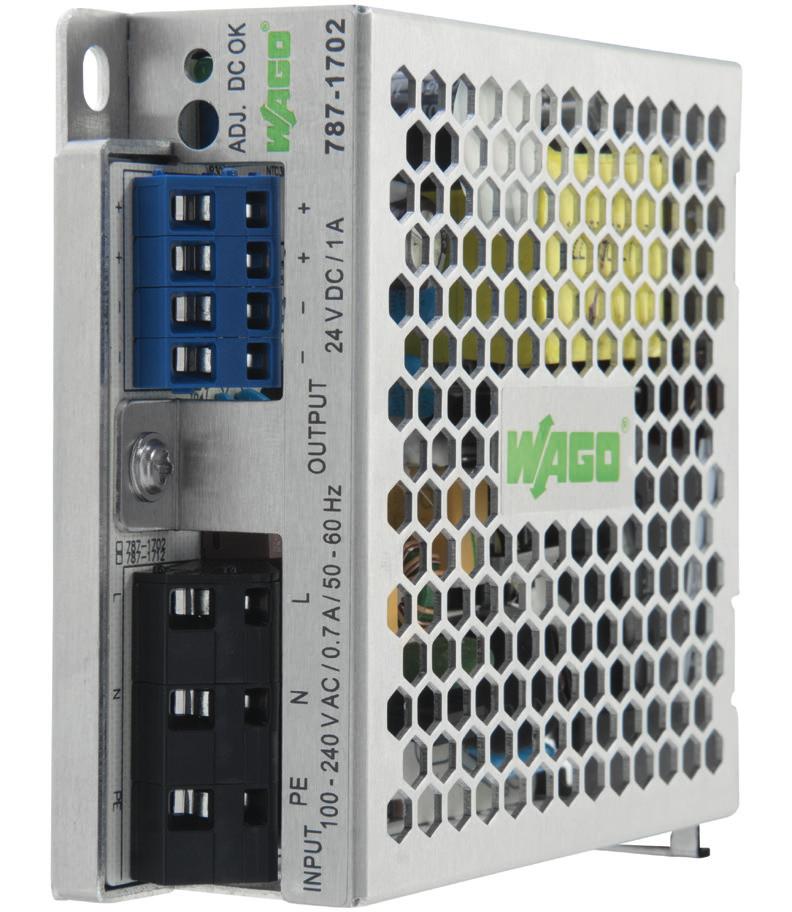

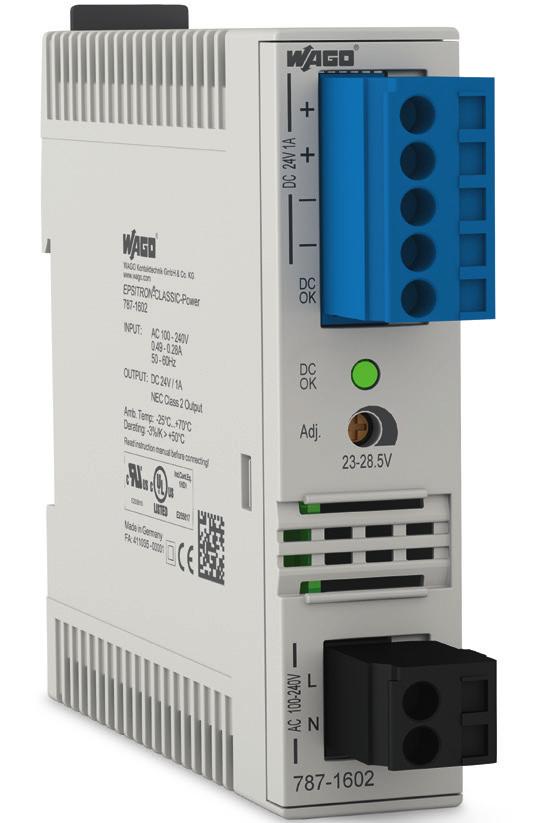

15 EPSITR CLASSIC Power Integrált TopBoost (787-16xx 120 W) DC OK visszajelzés/kontaktus Több mint 93%-os hatásfok Környezeti működési hőmérséklet: C EPSITR COMPACT Power Kompakt, keskeny kialakítás Decentralizált alkalmazásokhoz ideális Környezeti működési hőmérséklet: C EPSITR ECO Power Költséghatékony megoldás alapalkalmazásokhoz Rugalmas szerelés DIN 35 sínhez rögzíthető adapter segítségével Rugalmas szerelés csavarozható szerelőkapcsok segítségével TÁPEGYSÉGEK EPSITR CLASSIC Power ECO Power COMPACT Power család Névleges kimeneti feszültség [DC] 24 V 24 V 24 V 24 V 48 V 48 V 48 V 24 V 24 V 24 V 24 V 24 V 24 V 24 V Névleges kimeneti áram [DC] 1 A 2 A 5 A 10 A 2 A 5 A 10 A 1,25 A 2,5 A 5 A 1,3 A 2,5 A 4 A 6 A Ipar ECO switchek , , , Ipari ECO switchek (PoE) , Ipari switchek , , / , , Ipari menedzselhető switchek , x x x x x x x x x x x x x x x x x x x x x x x x x x x x Ipari menedzselhető switchek (PoE) x x Rendelési szám További eszközök találhatóak a webhelyen. 15

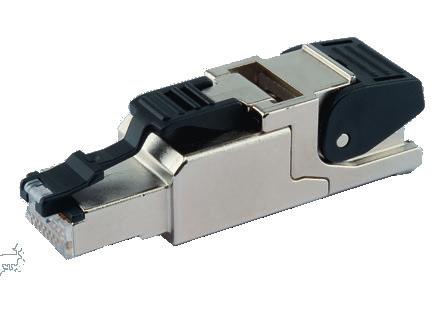

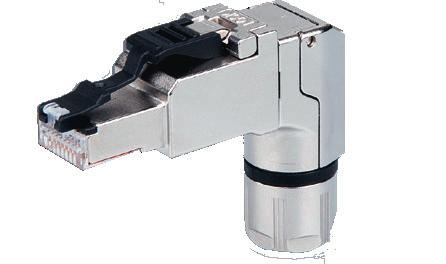

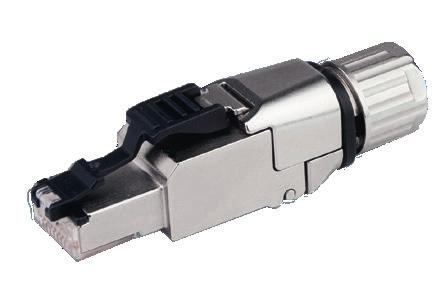

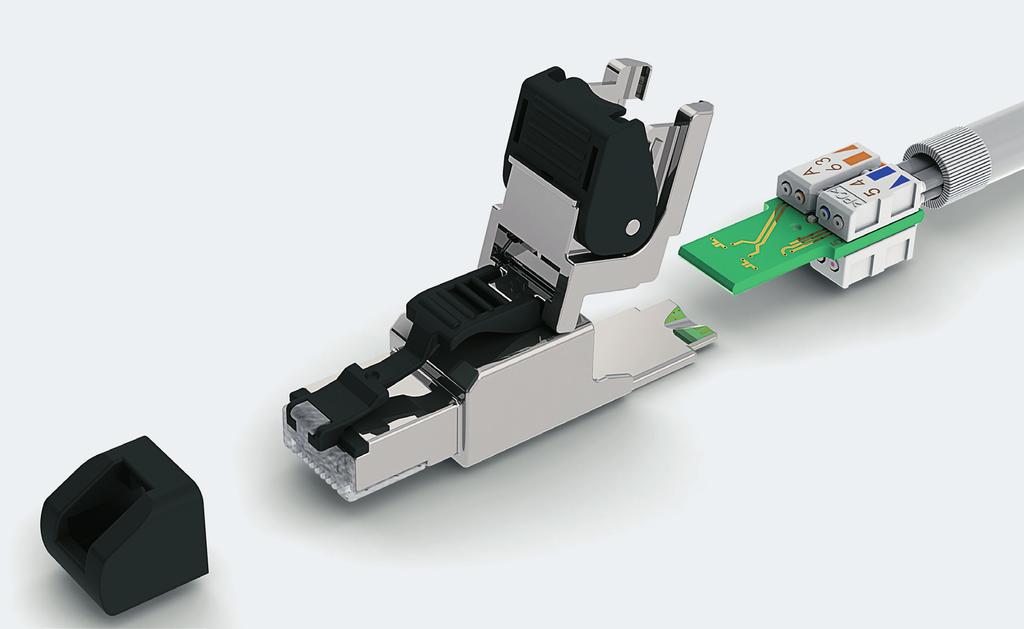

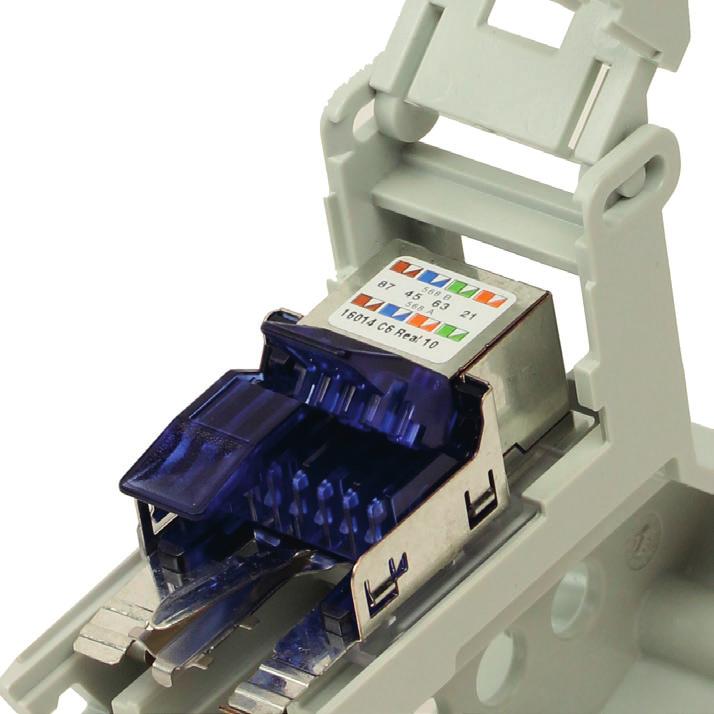

16 Hosszú reteszelő kilincs Könnyű csatlakoztatás és szétcsatlakoztatás kevés hely esetén is 360 -os árnyékolás biztosítása Biztonságos adatátvitel még külső interferencia esetén is Védőkupak Az érintkezők ütés és por elleni védelme az összeszerelés és a működés során Egyedi színkódok Készen áll a T568A, T568B és PROFINET szabványok szerinti alkalmazásokra Masszív fémház Az ipari alkalmazásokhoz illeszkedő robosztus kivitel Önstabilizáló technológia Az érintkezőket tartó négy különböző csatlakozóháznak köszönhető könnyű használat RJ45 CSATLAKOZÓK Gyors és szerszám nélküli szerelés RJ45 csatlakozók Kategória Kat. 6a Kat. 6a Kat. 6a Max. sebesség 10 Gbit/s 10 Gbit/s 10 Gbit/s Készülékház anyaga Fém Fém Fém Környezeti működési hőmérséklet C C C Kábelbilincs - Egyenes kimenet Sarkos kimenet Vezeték keresztmetszet 1 0,21 0,32 mm² 0,21 0,32 mm² 0,21 0,32 mm² ETHERNET T568B / / / PROFINET / / / A 0,13-0,21 mm² keresztmetszetű vezetékek számára is rendelkezésre áll, rendelési szám: x/000-02x 2 ETHERNET T568A számára is rendelkezésre áll, rendelési szám: x/ Maximális sebesség PROFINET esetén: 100 Mbit/s 16

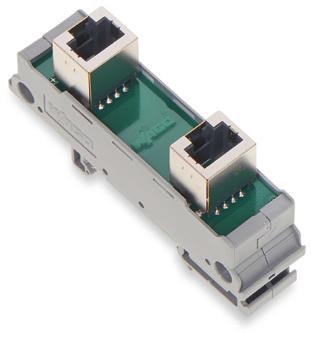

17 Tulajdonságok 6. kategória PoE és PoE+ kompatibilis Könnyű és szerszám nélküli működtetés Önstabilizáló technológia Kétszeres azonosítás: T568A és T568B Árnyékolás biztosítása Biztonságos adatátvitel INTERFÉSZMODULOK ETHERNET kábelezés kalapsínen RJ45 Interfészmodulok Kategória Kat. 6 Kat. 5 Kat. 5 Kat. 5 Max. sebesség 10 Gbit/s 100 Mbit/s 100 Mbit/s 100 Mbit/s Funkció RJ45 kábel Passzív PoE injektor RJ45 kábel RJ45-ről RJ45-re Méretek (Sz x M x H) 26,8 x 64,4 x 81,4 mm 20,5 x 51 x 85 mm 24 x 40 x 85 mm 20,5 x 51 x 85 mm Csatlakozás IDC CAGE CLAMP CAGE CLAMP - Környezeti működési hőmérséklet C C C C Vezeték keresztmetszet 0,2 0,32 mm 2-0,08 1,5 mm 2 - Rendelési szám További eszközök találhatóak a webhelyen. 17

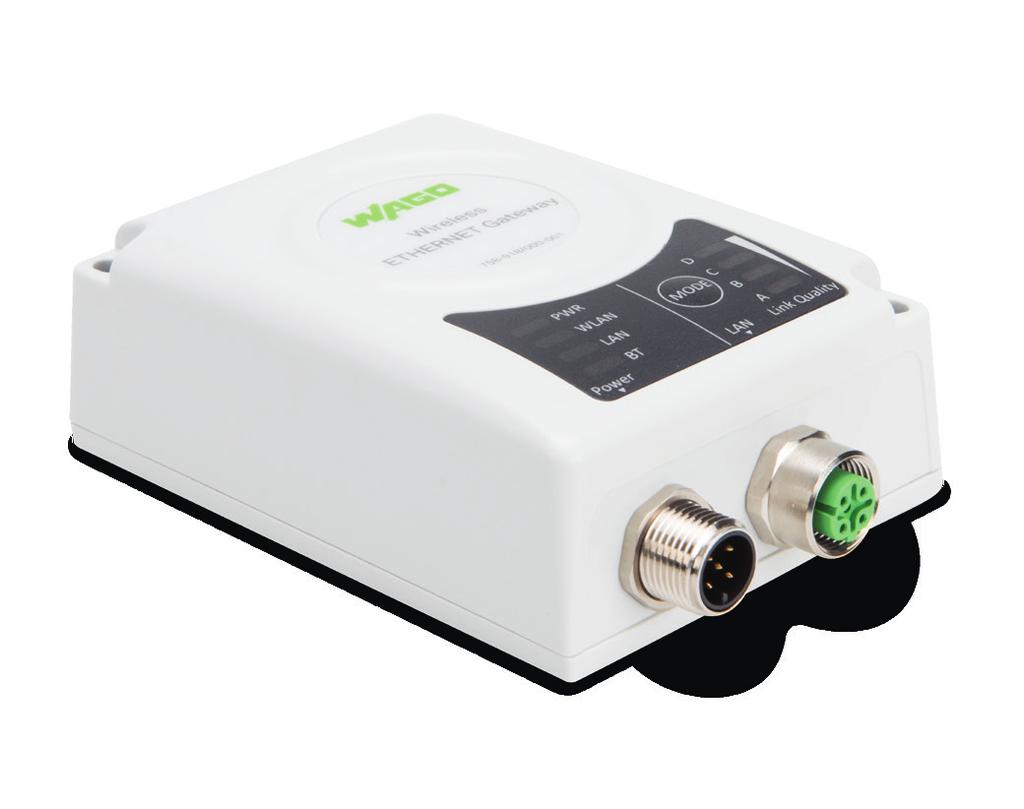

18 Külső antennás változat Vezérlőszekrényben vagy gyenge rádiókapcsolat esetén használja WLAN a/b/g/d/e/i/h és Bluetooth 4.0 Nagy adatátviteli sebességű stabil kommunikáció Magas IP65 szabvány szerinti védettség Kültéren is használható, közvetlenül a gépre szerelhető Hozzáférési pont funkcionalitás Hálózat felépítése 7 kliens csatlakoztatásáig VEZETÉK NÉLKÜLI ETHERNET GATEWAY Vezeték nélküli ETHERNET gateway Antenna Belső irányított antenna Külső antenna Biztonsági titkosítás WEP64, WEP128, TKIP, AES/CCMP Átviteli távolság 400 m Frekvenciasáv ISM-sáv, 2,4 GHz (Bluetooth, WLAN); ISM-sáv, 5 GHz (WLAN) Biztonsági hitelesítés WPA/WPA2 PSK, LEAP, PEAP Tápegység 24 V DC (9 30 V) Környezeti működési hőmérséklet C Védettségi fokozat IP65 Rendelési szám /

19 Bluetooth és WLAN ipari alkalmazásokhoz A vezeték nélküli adatátvitel manapság már általános megoldás a gépek és berendezések esetében. A WAGO vezeték nélküli ETHERNET gateway megfelel az IP65 védettségi fokozatnak és belső irányított antennával rendelkezik, ideális zord ipari környezetben való alkalmazásra. Az érvényben lévő WLAN szabványok mellett biztosítja a Bluetooth 4.0-val való kommunikációt is. Az integrált hozzáférési pont funkció lehetővé teszi egy WLAN vagy Bluetooth hálózat létrehozását. A gateway könnyedén konfigurálható a rajta található gomb segítségével vagy webszerverén keresztül. Konfigurációs példák Könnyű konfigurálás: ETHERNET bridge WLAN vagy Bluetooth segítségével WLAN Egy meglévő vezeték nélküli helyi hálózathoz csatlakoztatja az ETHERNET-hálózatot 19
