1 CPD 560AS MPEG-4 DVR Felhasználói kézikönyv Használat eltt olvassa el a kézikönyvet és rizze meg a késbbiekre!

2 Biztonsági elírások Figyelmeztetés Áramütés veszélye! Figyelmeztetés: Áramütés kockázatának csökkentése érdekében óvja a készüléket víz és pára hatásától. Csak a megjelölt tápellátásról üzemeltesse a készüléket. Nem vállalunk felelsséget a nem megfelel üzemeltetésbl származó károkért! Szimbólumok ÁRAMÜTÉS VESZÉLY! NE NYISSA KI! AZ ÁRAMÜTÉS KOCKÁZATÁNAK CSÖKKENTÉSE ÉRDEKÉBEN NE VEGYE LE A FEDELET. NEM TARTALMAZ FELHASZNÁLÓ ÁLTAL JAVÍTHATÓ ALKATRÉSZEKET. HIBA ESETÉN FORDULJON A HIVATALOS SZERVIZHEZ! A termék megfelel az Európai törvények alapján szabályozott környezetvédelmi elírásoknak (Restriction of Hazardous Substances RoHS), ami azt jelenti, hogy a termék és a gyártási folyamat szigorúan ólom és egyéb veszélyes anyagoktól mentes. A terméket a használati ciklus végén nem szabad kidobni a kommunális hulladékkal, hanem külön kell gyjteni. Az eszköz újrahasznosításával kapcsolatos kérdésekben lépjen kapcsolatba a forgalmazóval. Ezt a készüléket az alábbi rádió interferencia követelmények figyelembe vételével gyártották; EN : A1 : 200, EN : 2000, EN :1995, EN : A1 : Ezt a terméket a VISUAL PATENT PORTFOLIO LICENSE alatt szabadalmaztatták a felhasználók személyi vagy nem kereskedelmi használatára videó anyagok kódolására, melyek teljesítik az MPEG-4 vizuális kívánalmakat, és/vagy MPEG-4 videó anyagok dekódolására felhasználói részrl személyes és nem kereskedelmi céllal vagy olyan cég részérl, mely engedélyt kapott az MPEG LA-tl ennek gyakorlására. Bármilyen más módon történ alkalmazása jogszertlen. Ezzel kapcsolatos további információk promóciós, bels és kereskedelmi céllal, történ alkalmazásukkal kapcsolatban beszerezhet az MPEG LA, LLC-tl, továbbá letölthet a következ honlapról: 2

3 Tartalomjegyzék helye 1. Tulajdonságok Termék leírás Tulajdonságok Mszaki adatok Els és hátsó panel Els panel Hátsó panel Csatlakozás és beállítások HDD beszerelése Kamerák csatlakoztatása Hagyományoa kamera csatlakoztatása PTZ kamera csatlakoztatása Küls kiegészítk csatlakoztatása VGA konverter PTZ kamera és DVR csatlakoztatása Vezérlpulthoz Tápellátás Dátum és id beállítása Jelszó beállítás ALAP MVELETEK Él kép Rögzítés Visszajátszás Billentyzár Frissítés Keresés Audió mentés és visszajátszás MENÜ FELÉPÍTÉSE Részletes MENÜ beállítások GYORSKERESÉS FELVÉTEL TIMER - Idzítés DÁTUM HALADÓ MENÜ KAMERA ÉSZLELÉS - MOZGÁSÉRZÉKELÉS REMOTE - Távvezérlés KIJELZ RIADÓ RENDSZER HÁLÓZAT HDD INFO EVENT SEARCH Esemény keresése ESEMÉNY LOG - Eseménynapló

4 8. Távoli hozzáférés VideoViewer kliens program Telepítés és hálózati csatlakozás Program mködtetése...33 Rögzítés...33 Visszajátszás...34 Network Backup (Hálózati kimentés) VideoViewer vezérlpanel Kliens program funkciói-- AP Functions...36 Image Display - Megjelenítés...36 Address Book - Címjegyzék...36 Miscellaneous Control - Vezérlpult...38 Information - Információ...59 DVR vezérlés IE Web Browser (IE böngész) QuickTime Player es Melléklet PIN konfiguráció es Melléklet Kompaltibilis HDD típusok as Melléklet Hibalehetségek es Melléklet Alapértelmezett értékek

5 1.1 Termék leírás MPEG-4 DVR távoli hozzáférés, riasztási jelzések fogadása. A készülék tartalmazza az összes fontos funkciót egyszer használattal. 1.2 Tulajdonságok MPEG-4 tömörítés MPEG-4 nagyfokú tömörítés mellett jó minség, tiszta rögzített kép MPEG-4 tömörítés hálózati képátvitel, nagyobb képsrség azonos sávszélesség mellett, tisztább kép Multiplex Élkép megtekintés, rögzítés, visszajátszás, kimentés és hálózati funkciók egyidejleg Kimentési lehetség Távvezérlés és kimentés hálózaton keresztül Távoli hozzáférés Egyszerre max. 20 felhasználó kapcsolódhat az eszközhöz Kliens programon, IE és Mozzila Firefox böngészn keresztül Intelligens mozgásérzékel funkció Fejlett mozgásérzékelési funkció (4 különböz paraméter a tökéletes mozgásérzékeléshez) Riasztás esetén kép küldése ben és feltöltése FTP oldalra Pre-alarm funkció támogatása (8MB) Képkitakarás funkció Az élképen a kamerák képe nem látható, de attól függetlenül rögzítésre kerül. Audió támogatás 1 audió bemenet és 1 audió kimenet támogatása hangok rögzítésére Általános Többnyelv OSD támogatása Rendszer automatikus újraéledése (WATCH DOG funkció) Téli-nyári idszámítás Manuális/ idzítéses, mozgásérzékelés vezérelt rögzítési funkció Vízjel funkció támogatása a rögzített képek hitelesítésére TCP/IP, PPPoE, DHCP és DDNS hálózati kapcsolatok támogatása SATA csatolófelület HDD támogatása 5

6 1.3 Mszaki adatok Típus CPD 560AS Videó formátum PAL Képtömörítési formátum MPEG-4 Videó bemenet 4 csatorna, kompozit videó jel 1Vp-p 75 ohm BNC Videó hurkolt kimenet 4 csatorna, kompozit videó jel 1Vp-p 75 ohm BNC Videó kimenet F monitor kimenet: kompozit videó jel 1Vp-p 75 ohm BNC Call monitor kimenet: kompozit videó jel 1Vp-p 75 ohm BNC Max. rögzítési képsrség Frame: 25ips 720 x 576 pixel / CIF: 100ips 352 x 288 pixel Állítható rögzítési képsrség Frame: 25, 12, 6, 3 IPS / CIF: 100, 50, 25, 12 IPS Képminség legjobb, jó, normál, alap Háttértároló 1db SATA típusú háttértároló (nem tartozék) HDD gyorstörlés 1000GB-os tároló indexállományának törlése kevesebb, mint 2 másodperc alatt Rögzítési módok kézi, idzítéses, mozgás által indított, riasztás által indított Vízjel igen Élképes megjelenítés 100 kép/ másodperc Hang ki-, bemenet 1 hang be, 1 hang ki (mono) Mozgásérzékelési terület 16 x 12 területegység kameránként Mozgásérzékelés érzékenységi szintje 4 paraméter beállításának lehetsége a téves riasztások elkerülésére Pre-alarm funkció igen (8MB) USB csatlakozó nincs Kimentési lehetség Hálózaton keresztül Hálózati képátvitel tömörítési form. MPEG-4 Ethernet 10/100 Base-T, távvezérlés és élképes megtekintést támogatása Hálózati hozzáférés saját program, IE és Mozzila böngész Távoli értesítés riasztáskor képek küldése ben és feltöltése FTP oldalra Hálózati protokoll TCP/IP, PPPoE, DHCP és DDNS PTZ vezérlés PELCO-D protokoll támogatása Léptetési id állítható Alarm ki-/bemenet 4 bemenet, 1 kimenet ZOOM 2x digitális Billentyzár Igen Videójel hiány észlelése Igen Kamera azonosító maximum 6 karakter Képbeállítás Telítettség/szín/kontraszt/fényer Dátum kijelzési formátum ÉÉ/HH/NN, NN/HH/ÉÉ, HH/NN/ÉÉ, és Ki Tápellátás 19V DC Fogyasztás <42W Mködési hmérséklet 10ºC ~ 40ºC Méretek [mm] 343(szél.) x 59(mag.) x 223(mély.) Rendszer újraéledés (Watch Dog) Automatikus Opciós eszközök Asztali vezérlpult (AVP101), VGA átalakító (VGA02) Fenntartjuk a jogot a mszaki adatok módosítására további figyelmeztetés nélkül. 6

7 2.1 Els panel 1) LED kijelz HDD: háttértároló olvas és/vagy rögzít HDD FULL: háttértároló megtelt ALARM: riasztáskor TIMER: ha az idzítéses rögzítés be van kapcsolva PLAY: visszajátszási üzemmód közben REC: rögzítési mód közben 2) MENU Nyomja meg a MENU gombot, hogy ki-/belépjen a f menübe Az egyes almenük esetén a módosítás rögzítését és az egy szinttel feljebb lépést jelenti 3) ENTER Jelszó megadásának megersítése. 4) REC Nyomja meg a REC gombot a manuális rögzítés aktiválásához. 5) Események listázása (LIST) A gyorskereséshez nyomja meg a gombot és válassza ki az esemény típusát. A megjelen listában válasszaki a megtekinteni kívánt eseményt és nyomjon ismét ENTER-t. ALARM (RIASZTÁS): riasztás-vezérelt fájlok megjelenítése MANUAL (KÉZI): manuálisan rögzített fájlok listázása. A DVR minden rögzítési beállítás módosítás után elment egy fájlt. MOTION (MOZGÁS): mozgásvezérl által rögzített fájlok listázása SYSTEM (RENDSZER): Rendszer által rögzített fájlok listázása. A rendszer óránként elment egy fájlt. TIMER (IDZÍTÉS): Idzítés által rögzített fájlok listázása 6) Lassítás (SLOW) Visszajátszási módban használja a SLOW gombot a visszajátszás lassítására 7) ZOOM Élkép megtekintési módban használja a ZOOM gombot a kiválasztott kép felnagyítására 8) / - Nyomja meg a gombot a 4-csatornás megjelenítési módhoz Használja a - gombot a beállítások értékeinek megváltoztatásához 9) SEQ / + Nyomja meg a SEQ gombot, hogy aktiválja a léptetett megjelenítést, illetve nyomja meg ismételten, hogy kilépjen ebbl a módból. Használja a + gombot a beállítás értékeinek megváltoztatásához 10) Power Nyomja meg a POWER gombot a DVR ki/bekapcsolásához (abban az esetben, ha a DRV rögzítési üzemmódban van, akkor állítsa le minden esetben, mieltt kikapcsolná a DVR-t) 11) 1 / 2 / 3 / 4 Nyomja meg az 1, 2, 3, 4 gombokat a csatornák kiválasztásához 7

8 12) Nyomja meg a PLAY gombot a rögzített fájlok visszajátszásához. 13) Pause / Stop / Rew / FF Lejátszás alatt: Nyomja meg a gombot a visszajátszás szüneteltetéséhez Nyomja meg a gombot a visszajátszás leállítására Nyomja meg a gombot a gyors visszatekeréshez Nyomja meg a gombot a gyors elretekeréshez 14) Up / Down / Left / Right Használja a fenti gombokat a kurzor mozgatásához DVR menüben az alábbi funkciók vezérlésére használhatja a fenti gombokat. : kiválasztás / módosítás elvégzése : mozgás a menüszintek között / kiválasztás SLOW ZOOM 15) AUDIO (Audio) Nyomja meg ezt a két gombot, hogy kiválassza az él-, vagy visszajátszott hangot a rendelkezésre álló audió forrásból SEQ. 16) P.T.Z (PTZ) Nyomja meg ezt a két gombot egyszerre, hogy belépjen a PTZ vezérlésbe, illetve az abból való kilépéshez. Közelítés (TELE): + gomb Nyitás (WIDE): - gomb PTZ vezérlés: gombok 17) MENU + ENTER (Key lock) Nyomja meg a MENU + ENTER gombokat a DVR front paneljén a billentyzár bekapcsolásához és más felhasználó néven történ belépéshez 2.2 Hátsó panel 1) 75 / HI-IMPEDANCE When LOOP 75 ohm/hi Hurkolt kimenet alkalmazása esetén kapcsoljon a HI-re, ellenkez esetben a 75 ohm-ra. 8

9 2) LOOP / INPUT (For channel 1~4) LOOP: Hurkolt videó kimenet (1-4 csatorna) INPUT: Videó bemenet (1-4 csatorna): csatlakozás a képforráshoz, mint például kamera.! " 3) MONITOR A F monitor csatlakoztatásához. 4) CALL Csatlakoztassa a CALL monitort. Alapesetben a csatornák léptetett képét mutatja, de riasztáskor a a riasztott csatorna képe kerül megjelenítésre a beállított ideig. 5) AUDIO IN Hangforrás csatlakoztatása, például olyan kamera, ami audió funkcióval van ellátva. Rögzítéskor az audió jel is rögzítésre kerül. 6) AUDIO OUT Monitor vagy hangszóró csatlakoztatása. 1db mono audió kimenettel ugyanarról a hangforrásról. 7) EXTERNAL I/O Riasztási be és kimenetek, RS-232 és RS-485 be/kimenetek küls eszköz csatlakoztatásához. Küls eszköz vezérlése vagy távvezérlés küls eszközön keresztül (riasztási bemenet, küls riasztás, PTZ kamera) 8) LAN Csatlakozási pont helyi számítógépes hálózathoz, internethez 9) LINK ACT. Hálózati kapcsolat állapotjelz LED. 10) DC 19V Küls tápegység csatlakoztatása 3.1 HDD beszerelése A HDD-t telepíteni kell, mieltt feszültség alá helyezi a DVR-t. 1. Távolítsa el a készülék burkolatát rögzít csavarokat, majd vegye le a burkolatot. 2. Csavarozza ki a HDD tartólemezét, majd csavarozza a HDD-t a tartólemezbe 3. Helyezze vissza a készülékbe a HDD-t és rögzítse a lemezt 4. Csatlakozatssa a SATA és tápkábelt a HDD-hez 5. Helyezze vissza a burkolatot, majd rögzítse a csavarokkal 9

10 3.2 Kamerák csatlakoztatása Csatlakoztassa a kamerákat és helyezze feszültség alá ket, mieltt a DVR-t bekapcsolná. Induláskor a DVR automatikusan felismeri az NTSC/PAl rendszert és a megfelere vált.! " Hagyományoa kamera csatlakoztatása 1) Csatlakoztassa a kamerára a megfelel tápellátást. 2) Csatlakoztassa a kamerát a DVR-hez PTZ kamera csatlakoztatása 1) Csatlakoztassa a kamerára a megfelel tápellátást. 2) Csatlakoztassa a kamerát a DVR-hez. 3) RS485-A & RS485-B csatlakozás A PTZ kamera RS485-A (barna) és RS485-B (naracs) vezetékét csatlakoztassa a DVR 15 pólusú D-Sub csatlakozójához a rajzon látható pontokra. A két csatlakozási pontot szigetelje megfelelen. PTZ kamera RS485-A és RS485-B vezetéke DVR 15 PIN D-Sub csatlakozó RS485-A: barna szín vezeték RS485-A: PIN 11 RS485-B: narancs szín vezeték RS485-B: PIN 10 Solder Side of 15-pin D-Sub connector RS485-A: PIN11; RS485-B: PIN ) Kamera paraméterek beállítása: A kamera paramétereinek részletesebb beállításairól a 7.3 fejezetben talál bvebb információt. #$% & ' ''((() ' )" 3.3 Küls kiegészítk csatlakoztatása VGA konverter Ezzel az opciós eszközzel lehetség van VGA monitor DVR-hez történ csatlakoztatására. 10

11 A: csatlakoztassa erre a pontra a VGA monitor kábelét B: Csatlakoztassa erre a pontra a DVR monitor kimenetét PTZ kamera és DVR csatlakoztatása Vezérlpulthoz Ezzel az opciós eszközzel lehetség van a DVR-en keresztül a PTZ kamerák pontosabb beállítására és vezérlésére. A Vezérlpult pontos csatlakoztatásáról annak kézikönyvében talál bvebb információt. Vezérlpult hátoldala: AUDIO EXTERNAL I/O DVR P.T.Z LAN DC 12V PTZ kamera csatlakoztatása a Vezérlpulthoz RJ11 csatlakozóval RJ11 vezeték PTZ kamera RS485-A/RS485-B csatlakozási pontjai RS485-A: Piros szín vezeték RS485-A: Barna szín vezeték RS485-B: Zöld szín vezeték RS485-B: Narancs szín vezeték A csatlakozó vezeték nem a DVR tartozéka. 1) Csatlakoztassa a PTZ kamera RS-485 pontjait RJ11 csatlakozón keresztül a Vezérlpult PTZ pontjára Csatlakoztassa az RJ11 vezeték RS485-A (piros) és RS485-B (zöld) kábeleit, a PTZ kamera RS485-A (barna) és RS485-B (narancs) vezetékeihez 2) Nyomja meg az F1 gombot a Vezérlpulton és lépjen a SYSTEM/CAMERA menüpontra a további beállításokhoz. 11

12 System MODE A mód kiválasztásához nyomja meg az F1 gombot a Vezérlpulton. Lépjen a System MODE menüpontra és válassza az M-1 módot (ebben az esetben egy DVR és egy PTZ eszköz csatlakoztatható). Camera RATE Állítsa az átviteli sebességet a csatlakoztatott PTZ kameráéval azonosra MODE Állítsa be a vezérelni kívánt kamerától függen a vezérl protokoll típusát: AVP321 / AVP311 / PELCO (PELCO-D). ID Állítsa be a vezérelni kívánt kamera azonosítóját. DVR csatlakoztatása a Vezérlpulthoz RS-485 porton keresztül RJ11 vezeték DVR 15 pólusú D-Sub csatlakozója RS485-A: Piros szín vezeték RS485-A: PIN 11 RS485-B: Zöld szín vezeték RS485-B: PIN 10 Solder Side of 15-pin D-Sub connector RS485-A: PIN11; RS485-B: PIN A csatlakozó vezeték nem a DVR tartozéka. A D-Sub csatlakozó a DVR csomagjában található. 1) Csatlakoztassa a DVR RS-485 pontjait RJ11 csatlakozón keresztül a Vezérlpult DVR pontjára Csatlakoztassa az RJ11 vezeték RS485-A (piros) és RS485-B (zöld) kábeleit, a DVR D-Sub csatlakozójának 10és 11-es pontjaihoz 2) Nyomja meg az F1 gombot a Vezérlpulton és lépjen a SYSTEM/DVR menüpontra a további beállításokhoz. System MODE A mód kiválasztásához nyomja meg az F1 gombot a Vezérlpulton. Lépjen a System MODE menüpontra és válassza az M-1 módot (ebben az esetben egy DVR és egy PTZ eszköz csatlakoztatható). DVR RATE MODE ID Állítsa az átviteli sebességet a csatlakoztatott DVR-rel azonosra Állítsa be a vezérelni kívánt DVR-tl függen a vezérl protokoll típusát Állítsa be a vezérelni kívánt DVR azonosítóját. 3.4 Tápellátás Az eszköz kizárólag a készülékhez melléklet tápegységrl mködtethet. Csatlakoztassa az AC táp kábelt az adapterhez, csatlakoztassa a DVR-hez a tápcsatlakozó, majd helyezze feszültség alá az adaptert. Bekapcsolást követen kb másodperc alatt áll fel a rendszer. 12

13 3.5 Dátum és id beállítása Mieltt használatba venné a DVR-t, állítsa az aktuális dátumot is idt. Nyomja meg a MENU gombot és adja meg a jelszót a belépéshez. Az alapértelmezett jelszó: Mozgassa a kurzort a DÁTUM menüpontra, azen belül be tudja állítani a dátumot/idt/ téli-nyári idszámítás váltásának paramétereit. 3.6 Jelszó beállítás Nyomja meg a MENU gombot, majd adja meg a jelszót a belépéshez. Lépjen be a HALAD/RENDSZER menüpontra és mozgassa a kurzort a JELSZÓ menüpontra. A megváltoztatáshoz nyomjon ENTER-t és adja meg az új jelszót. Az alapértelmezett jelszó: HALAD RENDSZER INFO KAMERA SZÉRIA TÍPUS RS485 ÉSZLELÉS BAUDRÁTA 2400 REMOTE HOST ID 0 KIJELZ JELSZÓ XXXX RIADÓ GYÁRI BEÁLL VISSZAÁLL VISSZAÁLLÍT RENDSZER HDD TÖRLÉS HDD-MASTER-1 HÁLÓZAT FRISSÍT INDÍT HDD INFO AUTO BILLENTYZÁR MP SOHA EVENT SEARCH NYELV MAGYAR ESEMÉNY LOG VIDEÓ FORMÁTUM PAL VERZIÓ M3-6C1B 13

14 !"#$ % 4.1 Él kép Az élképes megjelenítés esetén a következ ikonokat láthatja a monitoron: Ikon c Ikon Funkció Ikon Funkció Billentyzár be Digitális zoom mód Riasztás Billenytzár ki Digitális zoom inaktív Rögzítés Él hang Idzített rögzítés Mozgásérzékelés Visszajátszott hang Nincs kiválasztott hangcsatorna PTZ vezérlési mód Teljesképes léptetés 4.2 Rögzítés 1) Folyamatos (kézi) rögzítés Manuálisan indított rögzítés esetén, a monitoron megjelenik a ikon. 2) Mozgásérzékel/riasztási bemenet által indított rögzítés Videó mozgásérzékel vagy riasztási bemenet jelzésének hatására történ rögzítéskor a monitoron a következ ikonok láthatóak (mozgás) and (riasztás). 3) Idzített rögzítés Idzített rögzítés alatt a monitoron megjelenik az (idzít) ikon. 4.3 Visszajátszás Nyomja meg a PLAY gombot, a DVR le fogja játszani a legutóbb rögzített videót. ) *+,! ) '! ' #-./#01,2! ' (,*.*+,3,2/#01 ) ' 1) Gyors Elre/Hátra tekerés A gomb egyszeri megnyomásával az elre tekerés sebessége 4x, kétszeri megnyomásával a sebesség a 8x, stb. A maximálisan elérhet sebesség 32x. A gomb egyszeri megnyomására a visszatekerés sebessége 4x, kétszeri megnyomásával a sebesség a 8x stb. A maximálisan elérhet sebesség 32x Megjegyzés: Lejátszás alatt a rögzítési képméret kijelzésre kerül 14

15 2) Szünet / Léptetett kép Nyomja meg a gombot az aktuális videó lejátszásának szüneteltetéséhez, a kép kimerevítéséhez. Nyomja meg a nyilat egyszer, hogy elre ugorjon egy képkockával. Nyomja meg a nyilat egyszer, hogy visszalépjen egy képkockával. 3) Stop Nyomja meg a gombot, ekkor minden esetben visszatér élképes üzemmódba. 4) Slow Playback Nyomja meg a SLOW gombot egyszer az 1/4-es, kétszer az 1/8-os sebesség lejátszáshoz. 5) Audio kiválasztás SLOW ZOOM Nyomja meg a Él hang AUDIO gombokat a rögzített vagy élcsatornás hang kiválasztásához. Rögzített hang! " 4.4 Billentyzár 1) Billentyzár bekapcsolása Nyomja meg a MENU + ENTER gombokat egyszerre a DVR elüls paneljén a billentyzár bekapcsolásához vagy állítsa be az automatikus billentyzár idejét (SOHA / 10 SEC / 30 SEC / 60 SEC). Bvebb információt a 7.5 fejezetben talál 2) Billentyzár kikapcsolása A kikapcsoláshoz adja meg a kódot. - " " ' )"(4) 4.5 Frissítés Firmware / Többnyelv OSD frissítése Kliens program használata a távoli firmware / OSD menü (nyelv) frissítéséhez A frissítési folyamat során a tápellátásnak és a hálózati kapcsolatnak folyamatosnak kell lenni, a helytelen módon végrehajtott folyamat során a berendezés tönkremehet és a garanciális feltételek is megsznnek! 1) Szerezze be a frissítéshez szükséges fájlt a forgalmazótól, és másolja fel a használni kívánt számítógépre (ne változtassa meg a frissít fájl nevét!). 2) Kattintson a (/Egyéb funkciók/miscellaneous Control) ikonra, majd kattintson a (Eszközök/Tools) ikonra a frissítési ablak megjelenéséhez. 3) Adja meg a felhasználói nevet, jelszót, a frissítend DVR IP címét és portszámát. 4) Kattintson a Firmware vagy Language fülre, attól függen, hogy mit szeretne frissíteni, majd kattintson az Add gombra a frissítési fájl kiválasztásához. 5) Kattintson a Update Firmware vagy Update Language gombra a folyamat elindításához. )) 5$

16 4.6 Keresés 1) Keresés lista alapján Nyomja meg a LIST gombot a DVR-en. A megjelen listában kiválaszthatja a felvételt. Az ENTER gomb megnyomásával elindíthatja a lejászást. RIASZTÁS KÉZI MOZGÁS RENDSZER IDZÍTETT Riasztási bemenet jelzésére készített felvétel Kézi indítású felvétel. A DVR minden rögzítési beállítás megváltoztatása esetén automatikusan készít egy felvételt. Videó mozgásérzékel jelzése alapján készült felvétel A rendszer által rögzített események listája. A DVR rendszer egy rögzített fájlt ment el minden órában. Idzített felvétel. 2) Gyorskeresés id alapján Nyomja meg a MENU gombot, majd válassza a GYORSKERESÉS menüpontot. A megjelen ablakban adja meg perc pontossággal a keresési idpontot, majd mozgassa a kurzort az INDÍT menüpontra és nyomjon ismét ENTER-t. 3) Keresés a rögzítési események között a Kliens programon keresztül Kattintson a (Miscellaneous Control) ikonra, majd válassza a (Status List) ikont az Eseménynapló megtekintéséhez. A RECORD fülre kattintással megjelenik az összes rögzítési esemény. A visszanézéshez válasszon ki egyet és kattintson a PLAY gombra. 4.7 Audió mentés és visszajátszás Amennyiben az 1-es bemenetre nincs kamera csatlakoztatva, akkor nem történik audió rögzítés sem. Hálózati mentéshez bvebb információt talál a Hálózati mentés részben. SLOW ZOOM Az él ill. a rögzített audió kiválasztásához nyomja meg a következ gombokat egyszerre a DVR-en AUDIO. 16

17 &"'() *!+*, MENU HALADÓ MENU GYORSKERESÉS FELVÉTEL TIMER DÁTUM HALAD KAMERA ÉSZLELÉS REMOTE KIJELZ RIADÓ RENDSZER DÁTUM KERESÉS HDD KERESÉS KÉPMÉRET MINSÉG KÉZI FELV AKTIVÁLÁSA ESEMÉNY FELV AKTIVÁLÁSA IDZÍTETT FELV AKTIVÁLÁSA MANUAL RECORD IPS ESEMÉNY FELV IPS IDZÍTETT FELV IPS EL-RIASZT FELVÉTEL FELV ID ÉSZLELÉS IDZÍTÉS DÁTUM FORMÁTUM NAPFÉNY TAKARÉK CÍM FÉNYE KONTR TELÍT SZÍNÁRNY COV FELV CÍM DET TERÜLET LS SS TS RE RIASZT CÍM DEVICE ID PROTOCOL RATE VÁLTOTT SOROS TELJES KÉPERNY KÉSL. ID MP CSATORNA CÍM ESEMÉNY ÁLLAPOT DATE DISPLAY KÜLS RIADÓ BELS RIADÓ BILLENTY JELZHANG VLOSS JELZHANG MOZGÁS JELZHANG RIASZT JELZHANG RIASZTÁS IDTART SZÉRIA TÍPUS BAUDRÁTA HOST ID JELSZÓ GYÁRI BEÁLL VISSZAÁLL HDD TÖRLÉS FRISSÍT AUTO BILLENTYZÁR MP 17

18 HÁLÓZAT HDD INFO EVENT SEARCH ESEMÉNY LOG NYELV VIDEÓ FORMÁTUM VERZIÓ HÁLÓZAT TÍPUSA IP KAPU NETMASZK ELSDLEGES DNS MÁSODLAGOS DNS PORT HDD SZÁM HDD MÉRET (GB) DÁTUM KERESÉS CSATORNA EVENT HDD KERESÉS ESEMÉNY ID KOMMENTÁR 18

19 -."'( Nyomja meg a MENU gombot a DVR-en, adja meg a jelszót a belépéshez. Az alapértelmezett jelszó: A jelszót a felhasználók módosítani tudják. Részletes információkat a 7.2 fejezetben talál. Gomb MENU ENTER NEXT BACK Funkció Nyomja meg a MENU gombot, hogy ki-/belépjen a f menübe Az egyes almenük esetén a módosítás rögzítését és az egy szinttel feljebb lépést jelenti Menüben való mozgás a menüpontok kiválasztásához / Beállítások megváltoztatása Egy menüszintet visszalép / Menüpont kiválasztása Jelszó megadásának megersítése Belépés egy almenübe Mozgassa a kurzort erre az elemre és nyomjon ENTER-t a következ oldalra lépéshez. Mozgassa a kurzort erre az elemre és nyomjon ENTER-t az elz oldalra lépéshez 6.1 GYORSKERESÉS Események keresése id megadásával és közvetlen lejátszása. Mozgassa a kurzort a GYORSKERESÉS menüpontra és nyomja meg az ENTER gombot. Az alábbihoz hasonló ábra fog megjelenni: ID KERESÉS DÁTUM KERESÉS 2007 / OCT / : 30 : 00 MENU HDD KERESÉS ALL HDD GYORSKERESÉS INDÍT FELVÉTEL TIMER DÁTUM HALAD A HALADÓ BEÁLLÍTÁSOKHOZ LÉPJEN KAPCSOLATBA A TELEPÍT HALAD VISSZA KÖVETK. BELÉP 1) DATE - Dátum Adjon meg egy id, melyre szeretné a keresést indítani: (év/hónap/nap/óra/perc) 2) SEARCH HDD - HDD kiválasztása Válassza ki a HDD-t amin szeretné indítani a keresést 3) START - Mozgassa a kurzort a INDÍT menüpontra és nyomja meg az ENTER-t a rögzített fájl kereséséhez és a találatok közvetlen lejátszásához. 19

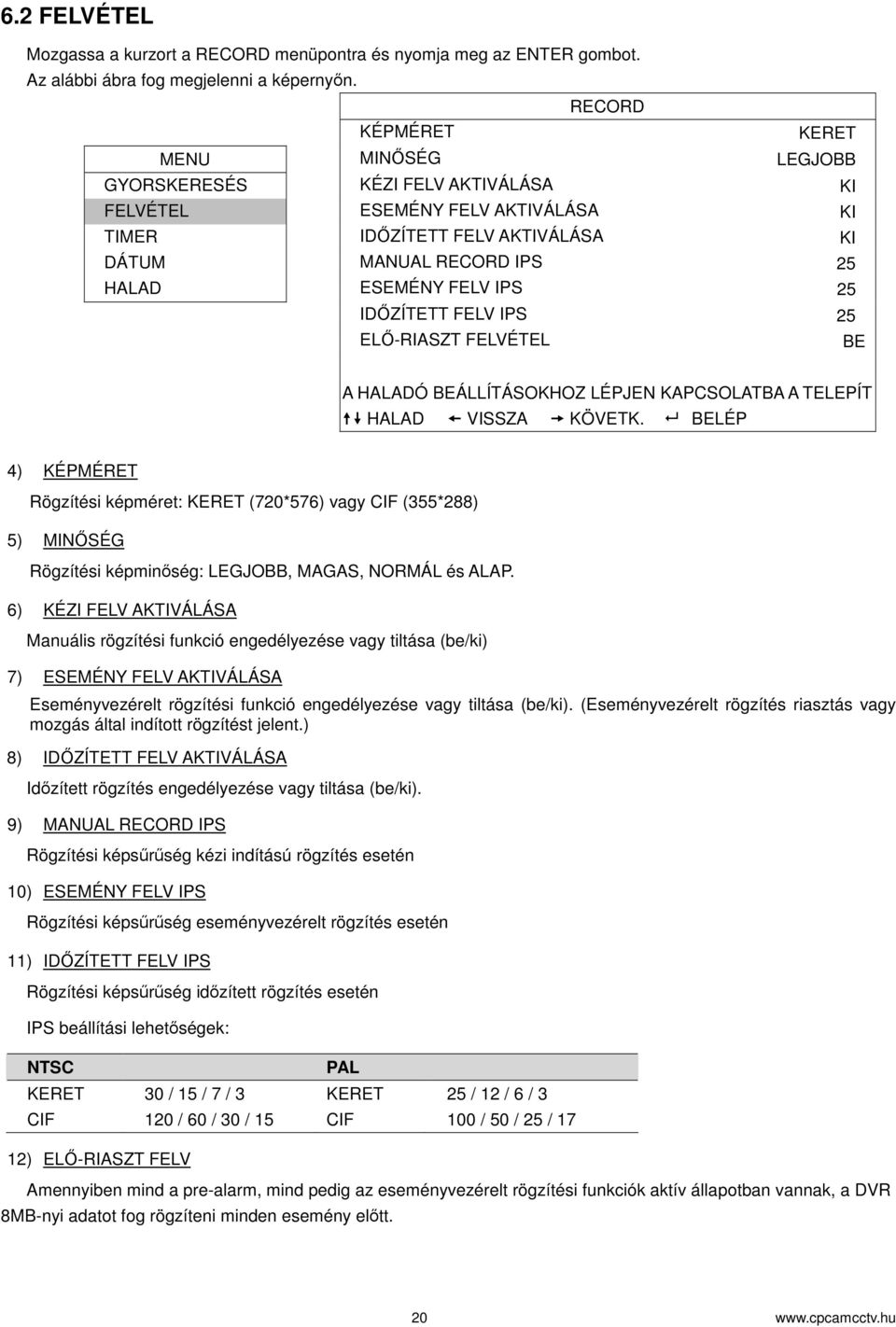

20 6.2 FELVÉTEL Mozgassa a kurzort a RECORD menüpontra és nyomja meg az ENTER gombot. Az alábbi ábra fog megjelenni a képernyn. RECORD KÉPMÉRET KERET MENU MINSÉG LEGJOBB GYORSKERESÉS KÉZI FELV AKTIVÁLÁSA KI FELVÉTEL ESEMÉNY FELV AKTIVÁLÁSA KI TIMER IDZÍTETT FELV AKTIVÁLÁSA KI DÁTUM MANUAL RECORD IPS 25 HALAD ESEMÉNY FELV IPS 25 IDZÍTETT FELV IPS 25 EL-RIASZT FELVÉTEL BE A HALADÓ BEÁLLÍTÁSOKHOZ LÉPJEN KAPCSOLATBA A TELEPÍT HALAD VISSZA KÖVETK. BELÉP 4) KÉPMÉRET Rögzítési képméret: KERET (720*576) vagy CIF (355*288) 5) MINSÉG Rögzítési képminség: LEGJOBB, MAGAS, NORMÁL és ALAP. 6) KÉZI FELV AKTIVÁLÁSA Manuális rögzítési funkció engedélyezése vagy tiltása (be/ki) 7) ESEMÉNY FELV AKTIVÁLÁSA Eseményvezérelt rögzítési funkció engedélyezése vagy tiltása (be/ki). (Eseményvezérelt rögzítés riasztás vagy mozgás által indított rögzítést jelent.) 8) IDZÍTETT FELV AKTIVÁLÁSA Idzített rögzítés engedélyezése vagy tiltása (be/ki). 9) MANUAL RECORD IPS Rögzítési képsrség kézi indítású rögzítés esetén 10) ESEMÉNY FELV IPS Rögzítési képsrség eseményvezérelt rögzítés esetén 11) IDZÍTETT FELV IPS Rögzítési képsrség idzített rögzítés esetén IPS beállítási lehetségek: NTSC PAL KERET 30 / 15 / 7 / 3 KERET 25 / 12 / 6 / 3 CIF 120 / 60 / 30 / 15 CIF 100 / 50 / 25 / 17 12) EL-RIASZT FELV Amennyiben mind a pre-alarm, mind pedig az eseményvezérelt rögzítési funkciók aktív állapotban vannak, a DVR 8MB-nyi adatot fog rögzíteni minden esemény eltt. 20

21 6.2 TIMER - Idzítés Ebben a menüpontban Rögzítés és Észlelési funkciók idejét adhatja meg. Mozgassa a kurzort a megfelel helyre a beállítások módosításához (BE/KI). Az BE érték esetén nyomja meg az ENTER-t a további beállítások elvégzéséhez. TIMER FELV ID KI MENU ÉSZLELÉS IDZÍTÉS KI GYORSKERESÉS FELVÉTEL TIMER DÁTUM A HALADÓ BEÁLLÍTÁSOKHOZ LÉPJEN KAPCSOLATBA A TELEPÍT HALAD HALAD VISSZA KÖVETK. BELÉP Idzített felvétel beállítása FELV. ID VAS HÉTF KEDD SZERD CSÜT PÉN SZO A HALADÓ BEÁLLÍTÁSOKHOZ LÉPJEN KAPCSOLATBA A TELEPÍT MOZGATÁS HALAD X tengely: 0 ~ 24 (Id). Minden négyzet két órát jelent (négy darab 30 perces idszakra felosztva) Y tengely: napok (Hétf ~ Vasárnap) Beállítás: Mozgassa a kurzort a kezd idpontra, és nyomja meg az ENTER-t a kezd idpont megadásához (piros színnel jelölt). Majd használja a kurzormozgató gombokat a programozáshoz. A beállítás végeztével nyomja meg az ENTER gombot befejez idpont létrehozásához (sárga színnel jelölt) és nyomja meg a MENU gombot a kilépéshez. Mozgásérzékelési idzítés beállítása ÉSZLELÉS IDZÍTÉS VAS HÉTF KEDD SZERD CSÜT PÉN SZO A HALADÓ BEÁLLÍTÁSOKHOZ LÉPJEN KAPCSOLATBA A TELEPÍT MOZGATÁS HALAD 21

22 X tengely: 0 ~ 24 (id). Minden négyzet két órát jelent (négy darab 30 perces idszakra felosztva) Y tengely: napok (Hétf ~ Vasárnap) Beállítás: Mozgassa a kurzort a kezd idpontra, és nyomja meg az ENTER-t a kezd idpont megadásához (piros színnel jelölt). Majd használja a kurzormozgató gombokat a programozáshoz. A beállítás végeztével nyomja meg az ENTER gombot befejez idpont létrehozásához (sárga színnel jelölt) és nyomja meg a MENU gombot a kilépéshez. Megjegyzés: Ez a funkció csak az észlelés idejének beállítására és aktiválására vonatkozik. A mozgásérzékelés paramétereinek beállításához és aktiválásához tekintse át a fejezetet. 6.3 DÁTUM Eszköz rendszer idejének és dátumának beállítása.!"#"$#% & "$'"(() DÁTUM DÁTUM 2008 / FEB / : 15 : 27 MENU FORMÁTUM É-H-N GYORSKERESÉS NAPFÉNY TAKARÉK KI FELVÉTEL TIMER DÁTUM A HALADÓ BEÁLLÍTÁSOKHOZ LÉPJEN KAPCSOLATBA A TELEPÍT HALAD HALAD VISSZA KÖVETK. BELÉP 1) DÁTUM Aktuális dátum és id beállítása. Alapértelmezett sorrend: év-hónap-nap-óra-perc-másodperc. 2) FORMÁTUM A következ három formátum közül választhat: Y-M-D, M-D-Y, D-M-Y. (Y=év, M=hónap, D=nap). 3) NAPFÉNY TAKARÉK (Téli/Nyári idszámítás) Használja a Le/Fel gombokat a Téli/Nyári idszámítás beállításához. Amennyiben a kurzor a BE értéken van, nyomja meg az ENTER-t a további beállítások elvégzéséhez. NAPFÉNY TAKARÉK INDÍT ID 1. - VAS : 00 : 00 LEÁLL ID UTOLSÓ - VAS : 00 : 00 BEÁLLÍT 01 : 00 A HALADÓ BEÁLLÍTÁSOKHOZ LÉPJEN KAPCSOLATBA A TELEPÍT HALAD VISSZA KÖVETK. BELÉP Az illusztrált beállítások a következt jelentik: az üzemmódban beállított idtartam alatt (március els vasárnapjától kezdve október negyedik vasárnapjáig) a DVR rendszer idejéhez hozzáadódik egy plusz óra. 22

23 /0 12" '( Mozgassa a kurzort az HALAD menüpontra és nyomja meg az ENTER-t. A képernyn az alábbi opciókat fogja látni. MENU GYORSKERESÉS FELVÉTEL TIMER DÁTUM HALAD HALAD KAMERA ÉSZLELÉS REMOTE KIJELZ RIADÓ RENDSZER HÁLÓZAT HDD INFO EVENT SEARCH ESEMÉNY LOG 7.1 KAMERA Ebben az almenüben olyan speciális kamera beállítások elvégzése lehetséges, mint például kamera azonosító beállítása vagy fényer módosítása. Mozgassa a kurzort a KAMERA menüpontra és nyomja meg az ENTER-t. A képernyn az alábbi opciókat fogja látni: HALAD KAMERA KAMERA CÍM FÉNYE KONTR TELÍT SZÍNÁRNY COV FELV ÉSZLELÉS CH KI BE REMOTE CH KI BE KIJELZ CH KI BE RIADÓ CH KI BE RENDSZER HÁLÓZAT A HALADÓ BEÁLLÍTÁSOKHOZ LÉPJEN KAPCSOLATBA A TELEPÍT HDD INFO HALAD VISSZA KÖVETK. BELÉP EVENT SEARCH ESEMÉNY LOG Beállítás közben az aktuális kamera képe látható háttérként. 1) CÍM - Elnevezés Válassza ki a megváltoztatni kívánt kamera elnevezését, majd nyomjon ENTER-t, hogy belépjen a beállításokhoz. Nevezze el mindegyik kamerát (maximum 6 karakter). Alap beállításként a kamera száma látható. 2) FÉNYE / KONTR / TELÍT / SZÍNÁRNY - Fényer / Kontraszt / Színezettség / Színárnyalat Kameránként állítsa be a megfelel értékeket. Alapértelmezett értékek: kontraszt: 98, összes többinél 128. Értékek beállítása 0~255 között lehetséges. 3) COV - Kitakarás Rögzítés esetén a kiválasztott kamera képének kitakarása (be/ki). Amennyiben a funkció aktív a következ felirat fog megjelenni a képernyn: COV. 4) FELV - Rögzítés A kiválasztott kamera képének kizárása vagy engedélyezése a rögzítésbl. Amennyiben a funkció aktív állapotban van, a következ ikon lesz látható a kamera képén: 23

24 7.2 ÉSZLELÉS - MOZGÁSÉRZÉKELÉS Ebben az almenüben a mozgásérzékeléshez kapcsolódó funkciók beállításának elvégzésére van lehetség. Mozgassa a kurzort a ÉSZLELÉS menüpontra és nyomja meg az ENTER gombot. Az alábbiakat fogja látni a képernyn: HALAD ÉSZLELÉS KAMERA CÍM DET TERÜLET LS SS TS RE RIASZT ÉSZLELÉS CH1 KI BEÁLL KI REMOTE CH2 KI BEÁLL N.C. KIJELZ CH3 KI BEÁLL N.O. RIADÓ CH4 KI BEÁLL KI RENDSZER HÁLÓZAT A HALADÓ BEÁLLÍTÁSOKHOZ LÉPJEN KAPCSOLATBA A TELEPÍT HDD INFO HALAD VISSZA KÖVETK. BELÉP EVENT SEARCH ESEMÉNY LOG 1) CÍM - Elnevezés Kamera azonosító. 2) DET - Mozgásérzékelés Aktiválja a mozgásérzékelési funkciót a kiválasztott csatornán (be/ki). 3) TERÜLET Terület beállításához 16x12-es háló áll rendelkezésre, minden csatornán. Nyomja meg az ENTER gombot a terület beállításához. Az alábbi ábrához hasonló kép fog megjelenni a képernyn. A rózsaszín területen nem történik mozgásérzékelés, míg az átlátszón igen. Átlátszó területen történik mozgás. Nyomja meg az ENTER gombot a terület kijelölésének indításához Használja a jobbra-balra gombokat ( / ) a terület szélességének megadásához. Használja a le/fel gombokat ( / )a terület magasságának megadásához Több területet is beállíthat, úgy hogy minden egyedi terület kijelölése végén nyomjon egy ENTER-t, majd a pozíciónáló gombok segítségével a következ terület széléhez pozícionálja a kurzort. Mozgás érzékelésekor a terület felett az egységek villogni fognak. 24

25 4) LS - Érzékenységi szint Két kép összehasonlításával képes a rendszer a mozgásérzékelési funkcióra. Alacsonyabb szám nagyobb érzékenységet jelent. A legnagyobb érzékenység beállítási értéke:0, a legkisebb érzékenységé:15, az alapérték:7. 5) SS - Területi érzékenység Állítsa be a mozgásérzékel mezk számát (1-99 mez). A legérzékenyebb beállítás:0, a legkisebb érzékenység :15, az alapbeállítás:3 Megjegyzés: alapértelmezett 3 azt jelenti, hogy amennyiben az észlelés 3 vagy több terület egységen történik, a rendszer beindul. Értéke nem lehet nagyobb, mint a beállított célmezk száma. 6) TS - Idbeli érzékenység A rendszer beindítja a mozgásérzékelési funkciót, ha a mezk a beállított idnél hosszabb ideig van megsértve. A legmagasabb beállítási érték: 00, a legalacsonyabb pedig 15. Alapérték: 02 7) RE - Referencia szám Referencia beállítása. Alapértelmezett érték: 10. Ez azt jelenti, hogy a DVR 10 egymás utáni képet fog összehasonlítani az LS, SS és TS paramétereinek megfelelen. Minél nagyobb az érték, annál magasabb az érzékenységi szint. Legmagasabb érték: 61 8) RIASZT - Riasztás Válassza ki a kamerához tartozó riasztási bemenet polaritását: N.C. / N.O. Alapértelmezett érték: KI 7.3 REMOTE - Távvezérlés látni: Mozgassa a kurzort az REMOTE menüpontra és nyomja meg az ENTER-t. A képernyn az alábbi opciókat fogja HALAD REMOTE KAMERA CÍM DEVICE ID PROTOCOL RATE ÉSZLELÉS CH1 PTZ 000 P-D 2400 REMOTE CH2 CAMERA 000 NORMAL 2400 KIJELZ CH3 CAMERA 000 NORMAL 2400 RIADÓ CH4 CAMERA 000 NORMAL 2400 RENDSZER HÁLÓZAT A HALADÓ BEÁLLÍTÁSOKHOZ LÉPJEN KAPCSOLATBA A TELEPÍT HDD INFO HALAD VISSZA KÖVETK. BELÉP EVENT SEARCH ESEMÉNY LOG 1) CÍM Azonosító: Kamerák azonosítója egyenként. 2) DEVICE Eszköz: Válassza ezt a menüpontot a normál, illetve PTZ kamera vezérléséhez csatornánként. 3) ID Azonosító beállítása: Állítsa be az azonosító számát ugyanúgy, mint a többi eszköz azonosítóját (0 ~ 255) 4) PROTOCOL Protokoll: NORMAL / PELCO-D protokoll. 5) RATE Átviteli sebesség: Állítsa be az átviteli sebességet csatornánként (2400, 9600, 19200, 57600). 25

26 7.4 KIJELZ A képernyn megjelen OSD jelzések beállítására van lehetség ebben a menüpontban. Mozgassa a kurzort a DISPLAY menüpontra és nyomja meg az ENTER gombot. Az alábbi ábra fog megjelenni a képernyn: HALAD KIJELZ KAMERA VÁLTOTT SOROS BE ÉSZLELÉS TELJES KÉPERNY KÉSL. ID MP 03 REMOTE CSATORNA CÍM BE KIJELZ ESEMÉNY ÁLLAPOT BE RIADÓ DATE DISPLAY BE RENDSZER HÁLÓZAT A HALADÓ BEÁLLÍTÁSOKHOZ LÉPJEN KAPCSOLATBA A TELEPÍT HDD INFO HALAD VISSZA KÖVETK. BELÉP EVENT SEARCH ESEMÉNY LOG 1) VÁLTOTT SOROS - De-Interlace megjelenítés Funkció engedélyezése vagy tiltása (be/ki) 2) TELJES KÉPERNY KÉSL. ID MP Teljes képernys megjelenítés esetén a léptetési id beállítása 3 / 5 / 10 / 15 mp. 3) CSATORNA CÍM A kamera elnevezés megjelenítésének engedélyezése vagy tiltása (be/ki) 4) ESEMÉNY ÁLLAPOT Különböz események jelzésének engedélyezése vagy tiltása (be/ki) 5) DATE DISPLAY Dátum megjelenítésének engedélyezése vagy tiltása (be/ki) 7.5 RIADÓ Figyelmeztetés beállítása különböz esetekre, mint pl. HDD megtelt. Mozgassa a kurzort az ALERT menüpontra és nyomja meg az ENTER gombot. Az alábbi ábra fog megjelenni a képernyn: HALAD RIADÓ KAMERA KÜLS RIADÓ BE ÉSZLELÉS BELS RIADÓ BE REMOTE BILLENTY JELZHANG BE KIJELZ VLOSS JELZHANG BE RIADÓ MOZGÁS JELZHANG BE RENDSZER RIASZT JELZHANG BE HÁLÓZAT RIASZTÁS IDTART 05 HDD INFO EVENT SEARCH A HALADÓ BEÁLLÍTÁSOKHOZ LÉPJEN KAPCSOLATBA A TELEPÍT ESEMÉNY LOG HALAD VISSZA KÖVETK. BELÉP 1) KÜLS RIADÓ - Küls riasztási hangjelzés Hangjelzés engedélyezése vagy tiltása küls riasztáskor (be/ki) 26

27 2) BELS RIADÓ - Bels hangjelzések Hangjelzés engedélyezése vagy tiltása (be/ki) ha a bels zümmer aktív állapotban van: billentyzet, videójel hiány, mozgásérzékelés és riasztás. Megjegyzés: amennyiben ez a funkció ki van kapcsolva, a 3), 4), 5) és 6) pontok is le lesznek tiltva; még akkor is, ha korábban engedélyezve voltak. 3) BILLENTY JELZHANG - Billentyzet hangjelzés A kezelgombok megnyomásakor hangjelzés engedélyezése vagy tiltása (be/ki). 4) VLOSS JELZHANG - Videójel hiány jelzése Hangjelzés engedélyezése vagy tiltása videójel hiánykor (be/ki). 5) MOZGÁS JELZHANG - Videó mozgásérzékel jelzése Hangjelzés engedélyezése vagy tiltása Mozgásérzékelés esetén. 6) RIASZT JELZHANG - Bels riasztási hangjelzés Hangjelzés engedélyezése vagy tiltása bels riasztáskor (be/ki). 7) RIASZTÁS IDTART - Riasztási idtartam A riasztás idtartamának beállítása a Le/Fel gombokkal (5 / 10 / 20 / 40mp). 7.6 RENDSZER Rendszerbeállítások ellenrzése és módosítása HALAD RENDSZER KAMERA SZÉRIA TÍPUS RS485 ÉSZLELÉS BAUDRÁTA 2400 REMOTE HOST ID 0 KIJELZ JELSZÓ XXXX RIADÓ GYÁRI BEÁLL VISSZAÁLL RESET RENDSZER HDD TÖRLÉS HDD-MASTER-1 HÁLÓZAT FRISSÍT START HDD INFO AUTO BILLENTYZÁR MP NEVER EVENT SEARCH NYELV ENGLISH ESEMÉNY LOG VIDEÓ FORMÁTUM NTSC VERZIÓ M3-6C1B A HALADÓ BEÁLLÍTÁSOKHOZ LÉPJEN KAPCSOLATBA A TELEPÍT HALAD VISSZA KÖVETK. BELÉP 1) SZÉRIA TÍPUS - Soros port típusa DVR soros portjának típusa: RS-485 2) BAUDRÁTE - Átviteli sebesség DVR soros portjának átviteli sebessége: 2400 / 9600 / / / ) HOST ID - Rendszerazonosító Állítsa be a DVR azonosítóját (0 ~ 254). 4) JELSZÓ - Jelszó beállítása Az Admin és Guest szint jelszavak beállítása 27

28 5) GYÁRI BEÁLL VISSZAÁLL - Alapértelmezett beállítások visszaállítása Nyomja meg az ENTER gombot, majd válassza a IGEN opciót az alapértelmezett beállítások visszaállításához, vagy VÁLASSZA a NEM opciót a kilépéshez (változás nélkül). 6) HDD TÖRLÉS Válassza ki a HDD-t, majd nyomja meg az ENTER gombot. A törléshez válassza a iigen opciót, vagy a kilépéshez a NEM opciót. 7) FRISSÍT - Firmware / OSD frissítése Ez a funkció nem elérhet. 8) AUTO BILLENTYZÁR MP - Automatikus billentyzár Adja meg, hogy mennyi id után aktiválódjon a funkció (soha, 10 / 30 / 60 (perc) 9) NYELV - OSD nyelve Válassza ki az OSD nyelvét 10) VIDEÓ FORMÁTUM - jelrendszer Az aktuális videó jelrendszer megjelenítése 11) VERZIÓ A DVR bels szoftverének verziószáma 7.7 HÁLÓZAT Mozgassa a kurzort a NETWORK menüpontra és nyomja meg az ENTER gombot. Az alábbi ábra fog megjelenni a képernyn: HALAD HÁLÓZAT KAMERA HÁLÓZAT TÍPUSA STATIKUS ÉSZLELÉS IP REMOTE KAPU KIJELZ NETMASZK RIADÓ ELSDLEGES DNS RENDSZER MÁSODLAGOS DNS HÁLÓZAT PORT 0080 HDD INFO EVENT SEARCH A HALADÓ BEÁLLÍTÁSOKHOZ LÉPJEN KAPCSOLATBA A TELEPÍT ESEMÉNY LOG HALAD VISSZA KÖVETK. BELÉP STATIC Statikus IP cím 1) HÁLÓZAT TÍPUSA Állítsa be a hálózat típusát Statikusra, majd adja meg az összes információt a DVR-en. 2) IP / KAPU (GATEWAY) / NETMASZK(NETMASK) - Hálózati információk Írja be az összes információt, amit az Internet (hálózati) szolgáltatótól kapott. 3) DNS (ELSDLEGES DNS / MÁSODLAGOS DNS) Írja be a DNS IP címét, amit a szolgáltatótól kapott. 4) PORT - Web port címe Értéke 1~9999 között lehet. Alapértelmezett érték: 80. Esetenként javasolt, hogy módosítsa ezt az értéket rugalmassági vagy biztonsági okokból. 28

29 Példa: STATIKUS HÁLÓZAT TÍPUSA STATIKUS IP KAPU NETMASZK ELSDLEGES DNS MÁSODLAGOS DNS PORT 0080 A HALADÓ BEÁLLÍTÁSOKHOZ LÉPJEN KAPCSOLATBA A TELEPÍT HALAD VISSZA KÖVETK. BELÉP PPPOE 1) HÁLÓZAT TÍPUSA Hálózat típusát állítsa PPOE-re 2) FELHASZN NÉV / JELSZÓ Adja meg a szolgáltatótól kapott jelszót és felhasználónevet. 3) DNS (PRIMARY DNS / SECONDARY DNS) Írja be a DNS IP címét, amit a szolgáltatótól kapott. 4) PORT - Web port címe Értéke 1~9999 között lehet. Alapértelmezett érték: 80. Esetenként javasolt, hogy módosítsa ezt az értéket rugalmassági vagy biztonsági okokból. Példa: PPPOE NETWORK TYPE PPPOE FELHASZN NÉV ÜRES JELSZÓ ÜRES IP KAPU NETMASZK ELSDLEGES DNS MÁSODLAGOS DNS PORT 0080 A HALADÓ BEÁLLÍTÁSOKHOZ LÉPJEN KAPCSOLATBA A TELEPÍT HALAD VISSZA KÖVETK. BELÉP Megjegyzés: A PPPoE funkció használatához szerezze be a szolgáltatótól jelszót és felhasználónevet, illetve DDNS hozzáférést, ami megfelel egy bizonyos Host név dinamikus IP címével. A PPPoE beállításokhoz tekintse át a Hálózat (NETWORK) részt. DDNS beállításokhoz pedig tekintse át a DDNS részt. 29

30 DHCP HÁLÓZAT TÍPUSA Állítsa be a hálózat típusát DHCP-re 1) ELSDLEGES DNS / MÁSODLAGOS DNS Írja be a szolgáltatótól kapott IP címet. 2) PORT Web port címe Értéke 1~9999 között lehet. Alapértelmezett érték: 80. Esetenként javasolt, hogy módosítsa ezt az értéket rugalmassági vagy biztonsági okokból. Példa: DHCP HÁLÓZAT TÍPUSA DHCP IP KAPU NETMASZK ELSDLEGES DNS MÁSODLAGOS DNS PORT 0080 A HALADÓ BEÁLLÍTÁSOKHOZ LÉPJEN KAPCSOLATBA A TELEPÍT HALAD VISSZA KÖVETK. BELÉP Megjegyzés: Router támogatása szükséges a DHCP funkcióhoz, illetve kábeles modemre van szükség DHCP szolgáltatással és DDNS hozzáféréshez, ahhoz, hogy a funkció megfelelen mködjön. 7.8 HDD INFO Csatlakoztatott HDD hátralev kapacitásának megjelenítése. Mozgassa a kurzort a HDD INFO menüpontra és nyomja meg az ENTER gombot. Az alábbi ábrához hasonló fog megjelenni a képernyn: HALAD HDD INFO KAMERA HDD SZÁM HDD MÉRET (GB) HDD SZÁM HDD MÉRET (GB) ÉSZLELÉS HDD-MASTER HDD-SLAVE-1 NO HDD REMOTE KIJELZ RIADÓ A HALADÓ BEÁLLÍTÁSOKHOZ LÉPJEN KAPCSOLATBA A TELEPÍT RENDSZER HALAD VISSZA KÖVETK. BELÉP HÁLÓZAT HDD INFO EVENT SEARCH ESEMÉNY LOG 30

31 7.9 EVENT SEARCH Esemény keresése Keresés idpont alapján a különböz eseményvezérelt rögzítések között. HALAD EVENT SEARCH KAMERA DÁTUM KERESÉS 2008 / 09 / : 16 : 55 ÉSZLELÉS CSATORNA 01 REMOTE EVENT MOTION KIJELZ HDD KERESÉS ALL HDD RIADÓ RENDSZER INDÍT HÁLÓZAT A HALADÓ BEÁLLÍTÁSOKHOZ LÉPJEN KAPCSOLATBA A TELEPÍT HDD INFO HALAD VISSZA KÖVETK. BELÉP EVENT SEARCH ESEMÉNY LOG 1) DÁTUM KERESÉS Állítsa be az idpontot 2) CSATORNA Adja meg, hogy melyik csatorna eseményei között kíván keresni. 3) EVENT Esemény típusa Adja meg, hogy milyen jelleg eseményt keres ESEMÉNY LOG - Eseménynapló Eseménynapló információinak megjelenítése (esemény típusa, id, kamera) vagy a bejegyzések teljes törlése Mozgassa a kurzort az EVENT LOG menüpontra és nyomja meg az ENTER gombot. Az alábbi ábrához hasonló fog megjelenni a képernyn: HALAD ESEMÉNY LOG KAMERA ESEMÉNY ID KOMMENTÁR ÉSZLELÉS REMOTE TÁPFESZ BE 2007 / OCT / 10 20:27:49 16 KIJELZ VLOSS 2007 / OCT / 10 20:05:05 06 RIADÓ VLOSS 2007 / OCT / 10 20:00:11 09 RENDSZER VLOSS 2007 / OCT / 10 16:00:08 14 HÁLÓZAT VLOSS 2007 / OCT / 10 15:09:32 13 HDD INFO VLOSS 2007 / OCT / 10 11:00:08 12 EVENT SEARCH VLOSS 2007 / OCT / 10 10:27:33 11 ESEMÉNY LOG VLOSS 2007 / OCT / 10 08:05:55 10 VLOSS 2007 / OCT / 10 08:05:26 09 TÁPFESZ KI 2007 / OCT / 10 08:00:22 08 ELZ KÖV TÖRLÉS A HALADÓ BEÁLLÍTÁSOKHOZ LÉPJEN KAPCSOLATBA A TELEPÍT HALAD VISSZA KÖVETK. BELÉP 31

32 34567 DVR üzemeltetése távolról a VideoViewer program, IE böngész vagy APPLE Quick Time Player segítségével. 8.1 VideoViewer kliens program Telepítés és hálózati csatlakozás 1) Szoftver telepítése Helyezze a CD-t a meghajtóba. A telepítési folyamat automatikusan el fog indulni. Kövesse az utasításokat és telepítse az alkalmazásokat. Telepítés után a következ parancsikon fog megjelenni az asztalon: 2) Hálózati csatlakozás Helyi csatlakozás LAN-on keresztül Csatlakoztassa a DVR-t a számítógéphez LAN hálózati kábellel. Alapértelmezett DVR IP cím a következ: , illetve az alapértelmezett felhasználónév és jelszó: admin/admin Állítsa a számítógép IP címét a következre: XXX (1~255, kivéve 10) annak érdekében, hogy a számítógép és a DVR ugyanazon a domain néven legyen. Kattintson az ikonra:, és lépjen be a VideoViewer programba. Alapértelmezettként a címjegyzék (ADDRESS BOOK) panel fog megjelenni a vezérlpanel jobb oldalán Kattintson erre az ikonra: majd a Címek hozzáadása ikonra:, ezután adja meg az IP címet, a felhasználói nevet és jelszót, valamint a csatlakoztatni kívánt DVR port számát. Amennyiben nem ismert az IP cím és port szám, kattintson a következ ikonra: (Keresés), majd a (Frissítés) ikonra az elérhet IP címek listázásához, melyek ugyanazzal a domain névvel rendelkeznek, mint a számítógép. A talált címek hozzáadása a következ gombbal: (Címek hozzáadása) lehetséges. A részletesebb leírást a fejezetben talál. Kattintson kétszer a beírt IP címre a belépéshez. Belépéskor az Esemény napló (EVENT) fog megjelenni alapértelmezettként. Távoli hozzáférés Interneten keresztül b) Kattintson a következ ikonra:, a programba való belépéshez. Alapértelmezett beállításként a címjegyzék (ADDRESS BOOK) panel fog megjelenni a vezérlpanel jobb oldalán. c) Kattintson az ikonra (Címjegyzék) (hozzáadás) majd a hozzáadás gombra. Írja be DVR IP címét, felhasználónevet, jelszót és a port számát, melyhez csatlakozni szeretne. 32

33 Alapértelmezett DVR értékek: IP cím Felhasználó név admin Jelszó admin Port 80 vagy kattintson a következ ikonra (keresés) (frissítés) az IP címek listázásához. A listázott címeket a következ gombbal lehet hozzáadni a címjegyzékhez: (hozzáadás címjegyzékbe). A részletesebb leírást a fejezetben talál d) Kattintson a címjegyzékbe beírt IP címre a belépéshez. Az eseménynapló fog megjelenni alapértelmezettként Program mködtetése Rögzítés Különböz események hatására lehetség van a felvételek rögzítésére, a DVR-rel párhuzamosan, a kliens programot futtató számítógépen is. A beállításhoz kattintson a (Main Control) ikonra, majd a (Record Settings) ikonra és lépjen be a rögzítési beállításokhoz. Jelölje ki a kívánt rögzítési módokat és kattintson duplán a VIDEO PATH cellára, a fájlok mentési útvonalának megadásához. Amennyiben a MANUAL (kézi) opció ki van jelölve, kattintson az ikonra, majd a (Record) ikonra a manuális rögzítés azonnali indításához. A fájlok a megadott helyre kerülnek mentésre. A jobb fels sarokban a REC felirat fog látszani. Amennyiben MOTION (Mozgásérzékelés) és/vagy ALARM (Riasztás) opciók vannak bejelölve, akkor az esemény bekövetkeztekor a rögzítés azonnal megkezddik a PC-n is. A fájlok a megadott helyre kerülnek mentésre. 33

34 Visszajátszás Rögzített fájlok lejátszásához kattintson a következ gombra: (Log), és kattintson a RECORD vagy DOWNLOAD fülre. Alapértelmezett beállításként az összes rögzített fájl listázásra kerül. A keresés gyorsításához rendezze a bejegyzéseket. Rögzített fájl azonnali lejátszásához válasszon ki egy bejegyzést a listáról és kattintson a PLAY gombra vagy kattintson duplán a kiválasztott bejegyzésre. Ezután az alábbi ábrához hasonló vezérlpanel fog megjelenni a f vezérlpanel alatt. ) ' ).9/&61 ' ' Network Backup (Hálózati kimentés) Hálózaton keresztüli kimentéshez kattintson a következ gombra: (Vezérlpult) lépjen be a DVR vezérlpanelbe és kattintson a LETÖLTÉS gombra: 34

35 Megjegyzés: A funkció mködtetéséhez SUPERVISOR felhasználói szinttel kell rendelkeznie. Az alábbihoz hasonló oldal fog megjelenítésre kerülni: Bvebb információt a fejezetben talál VideoViewer vezérlpanel A szükséges hálózati beállítások után kattintson a ikonra. És jelentkezzen be a DVR-re. 1. Megjelenít ablak 2. Címjegyzék (Address Book) 3. Vezérlpult (Miscellaneous Control) 4. Azonnali rögzítés (Record) 5. Pillanatkép készítése (Snapshot) 6. Információ (Information) 7. DVR vezérlpult (DVR Control) NO. Gomb Funkció Leírás Megjelenít ablak Az a hely, ahol a képek kerülnek megjelenítésre. A részletekért tekintse át a részt Címjegyzék Kattintson a gombra az IP címek megjelenítéséhez. IP címek hozzáadására, törlésére vagy keresésére van lehetség. További két opció elérésére van lehetség ebbl a menübl: címjegyzék és keresés. Vezérlpult Kattintson a gombra a f üzemeltetési funkciók megjelenítéséhez: audio csatorna (Miscellaneous kiválasztása, manuális rögzítés engedélyezése, pillanatkép, rögzítési beállítások, DVR Control) beállítások, frissítés engedélyezése és keresés az események között / Rögzítés Kattintson erre a gombra a rögzítés elindításához ill leállításához. Pillanatkép Kattintson erre a gombra és az aktuális an megjelenített kép mentésre kerül a Rögzítési beállítások részben megadott. Információ Nyomja meg a gombot az aktuális hálózati csatlakozási adatok megjelenítéséhez. DVR vezérlpult Kattintson erre a gombra a DVR távoli vezérléséhez 35

36 8.1.4 Kliens program funkciói-- AP Functions Image Display - Megjelenítés Kamerák képei NO. Gomb Funkció Leírás Váltás a megjelenített képek között Az egyes megjelített képek közötti váltáshoz kattinson a megfelel fülre az ablak alján. Live1: Bejelentkezés után ezzel a gombbal lehet élképes megjelenítésre kapcsolni. Play1: Videó kiválasztása után ezzel a gombbal lehet azt lejátszani. Download: kiválasztott videó letöltése / / / Váltás megjelenítési módok között a A gombok segítségével 1-es, 4-es, 9-es és 16-os osztásban láthatja az egyes füleken lev képeket. Piros keret jelöli az aktuálisan kijelöltet. Teljeképernys megjelenítés Kattintson erre a gombra a teljeképernys megjelenítéshez. A teljeképernys megjelenítési módból való kilépéshez nyomja meg az ESC gombot a billentyzeten. Bezárás Aktuális megjelenítés bezárása. Bezáráskor automatikus kijelentkezés Address Book - Címjegyzék Alapértelmezettként az alábbi megjelenítés lesz látható a programba történ belépéskor. Be-/Kijelentkezés vagy Keresés elérhet IP címek között. Két funkció elérése lehetséges innen az alábbiak szerint. 36

37 Addres book - Címjegyzék Kattintson a gombra a hálózati csatlakozási beállítások megjelenítéséhez. A belépéshez válasszon ki egy IP címet a listáról és kattintson rá kétszer. A kilépéshez kattintson a csatlakoztatott IP címre kétszer. Tipp: Úgy is kiléphet, ha a következ gombra kattint vagy : Lehetségek: új IP címek megadása, meglévk törlése, illetve módosítása. NO. gomb funkció Leírás 1 Add Egy új IP cím hozzáadásához kattintson az ábrán látható (Hozzáadás) gombra. Az alábbi beállítási ablak fog megjelenni. Írja be a szükséges információkat és kattintson az APPLY (Alkalmazás) gombra, majd zárja be az ablakot. 2 Edit (Szerkesztés) Válassza ki a módosítani kívánt IP címet és kattintson az ábrán látható gombra. Az alábbi beállítási ablak fog megjelenni. Módosítások végeztével kattintson az APPLY (Alkalmazás) gombra, majd zárja be az ablakot. 3 Remove (Törlés) Válassza ki a törölni kívánt IP címet, majd kattintson az ábrán látható gombra. Rögzítés (REC) Abban az esetben, ha a program egyszerre több eszközhöz is csatlakozik, nem szükséges egyessével elindítani a kézi rögzítési funkciót. Kattintson a Rec gombra az eszközök rögzítésének indításához.!! : 7 ' " '! " 37
