1 KPD672 H.264 DVR Felhasználói kézikönyv Használat előtt olvassa el a kézikönyvet és őrizze meg a későbbiekre!

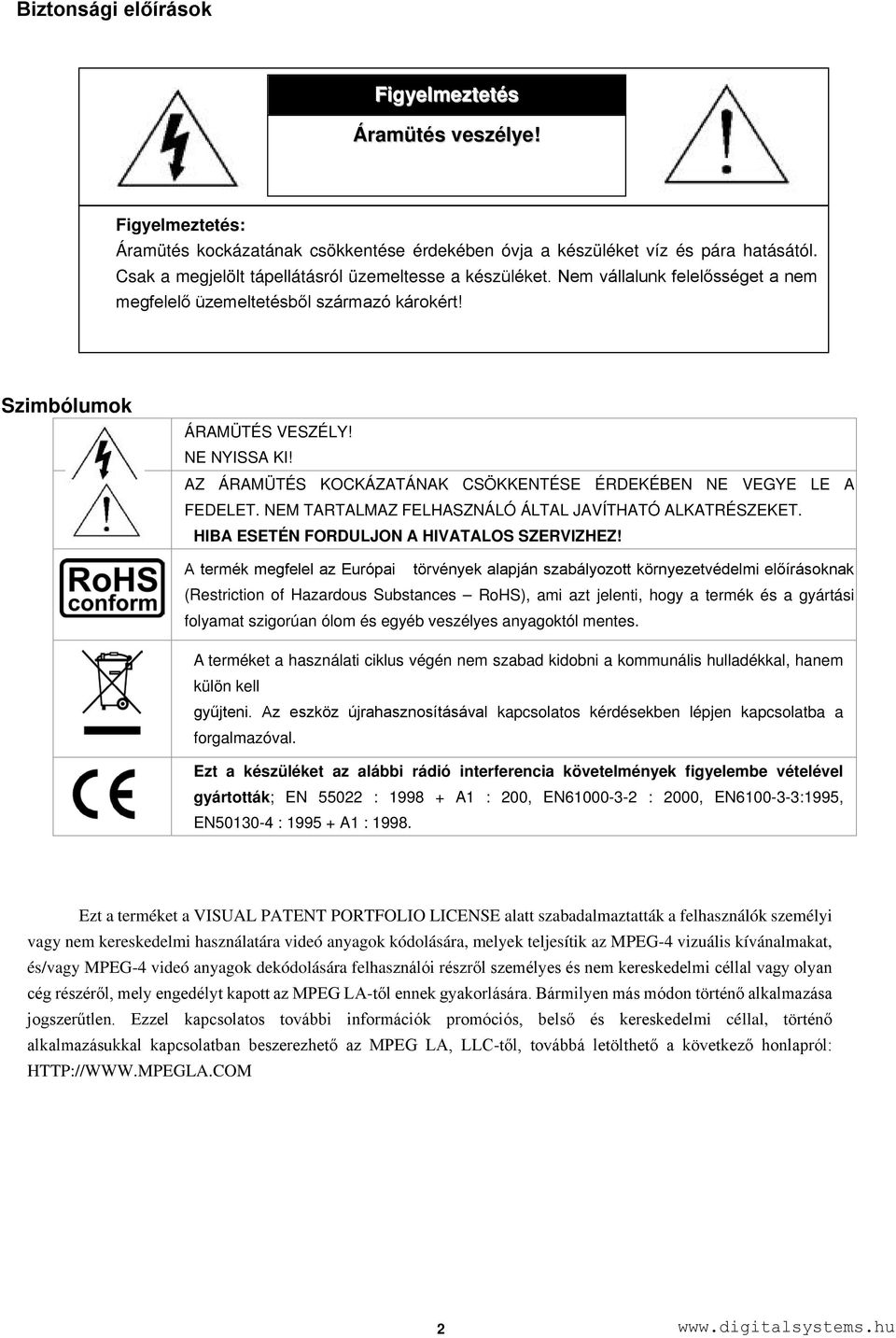

2 Biztonsági előírások Figyelmeztetés Áramütés veszélye! Figyelmeztetés: Áramütés kockázatának csökkentése érdekében óvja a készüléket víz és pára hatásától. Csak a megjelölt tápellátásról üzemeltesse a készüléket. Nem vállalunk felelősséget a nem megfelelő üzemeltetésből származó károkért! Szimbólumok ÁRAMÜTÉS VESZÉLY! NE NYISSA KI! AZ ÁRAMÜTÉS KOCKÁZATÁNAK CSÖKKENTÉSE ÉRDEKÉBEN NE VEGYE LE A FEDELET. NEM TARTALMAZ FELHASZNÁLÓ ÁLTAL JAVÍTHATÓ ALKATRÉSZEKET. HIBA ESETÉN FORDULJON A HIVATALOS SZERVIZHEZ! A termék megfelel az Európai törvények alapján szabályozott környezetvédelmi előírásoknak (Restriction of Hazardous Substances RoHS), ami azt jelenti, hogy a termék és a gyártási folyamat szigorúan ólom és egyéb veszélyes anyagoktól mentes. A terméket a használati ciklus végén nem szabad kidobni a kommunális hulladékkal, hanem külön kell gyűjteni. Az eszköz újrahasznosításával kapcsolatos kérdésekben lépjen kapcsolatba a forgalmazóval. Ezt a készüléket az alábbi rádió interferencia követelmények figyelembe vételével gyártották; EN : A1 : 200, EN : 2000, EN :1995, EN : A1 : Ezt a terméket a VISUAL PATENT PORTFOLIO LICENSE alatt szabadalmaztatták a felhasználók személyi vagy nem kereskedelmi használatára videó anyagok kódolására, melyek teljesítik az MPEG-4 vizuális kívánalmakat, és/vagy MPEG-4 videó anyagok dekódolására felhasználói részről személyes és nem kereskedelmi céllal vagy olyan cég részéről, mely engedélyt kapott az MPEG LA-től ennek gyakorlására. Bármilyen más módon történő alkalmazása jogszerűtlen. Ezzel kapcsolatos további információk promóciós, belső és kereskedelmi céllal, történő alkalmazásukkal kapcsolatban beszerezhető az MPEG LA, LLC-től, továbbá letölthető a következő honlapról: 2

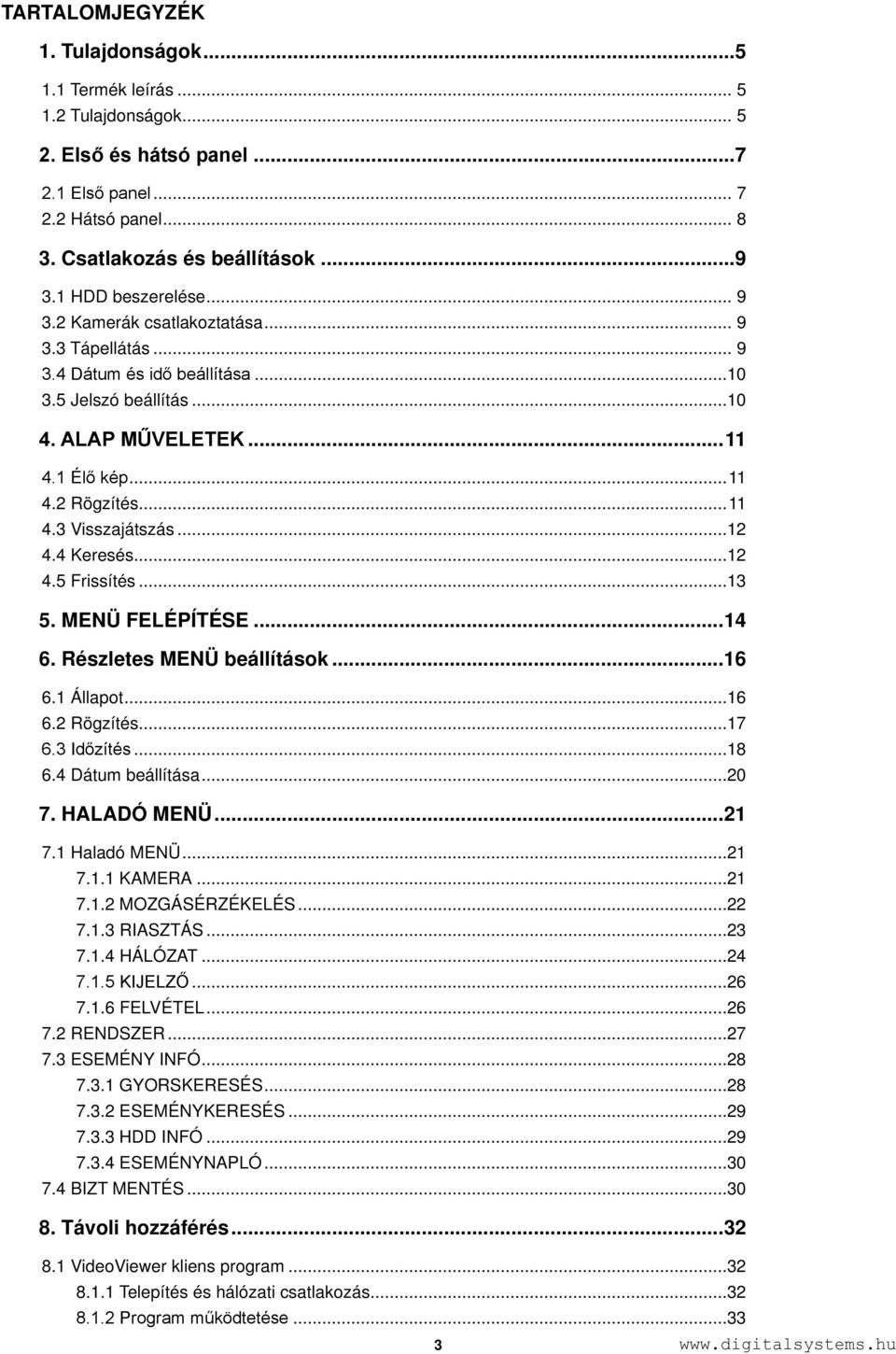

3 TARTALOMJEGYZÉK 1. Tulajdonságok Termék leírás Tulajdonságok Első és hátsó panel Első panel Hátsó panel Csatlakozás és beállítások HDD beszerelése Kamerák csatlakoztatása Tápellátás Dátum és idő beállítása Jelszó beállítás ALAP MŰVELETEK Élő kép Rögzítés Visszajátszás Keresés Frissítés MENÜ FELÉPÍTÉSE Részletes MENÜ beállítások Állapot Rögzítés Időzítés Dátum beállítása HALADÓ MENÜ Haladó MENÜ KAMERA MOZGÁSÉRZÉKELÉS RIASZTÁS HÁLÓZAT KIJELZŐ FELVÉTEL RENDSZER ESEMÉNY INFÓ GYORSKERESÉS ESEMÉNYKERESÉS HDD INFÓ ESEMÉNYNAPLÓ BIZT MENTÉS Távoli hozzáférés VideoViewer kliens program Telepítés és hálózati csatlakozás Program működtetése

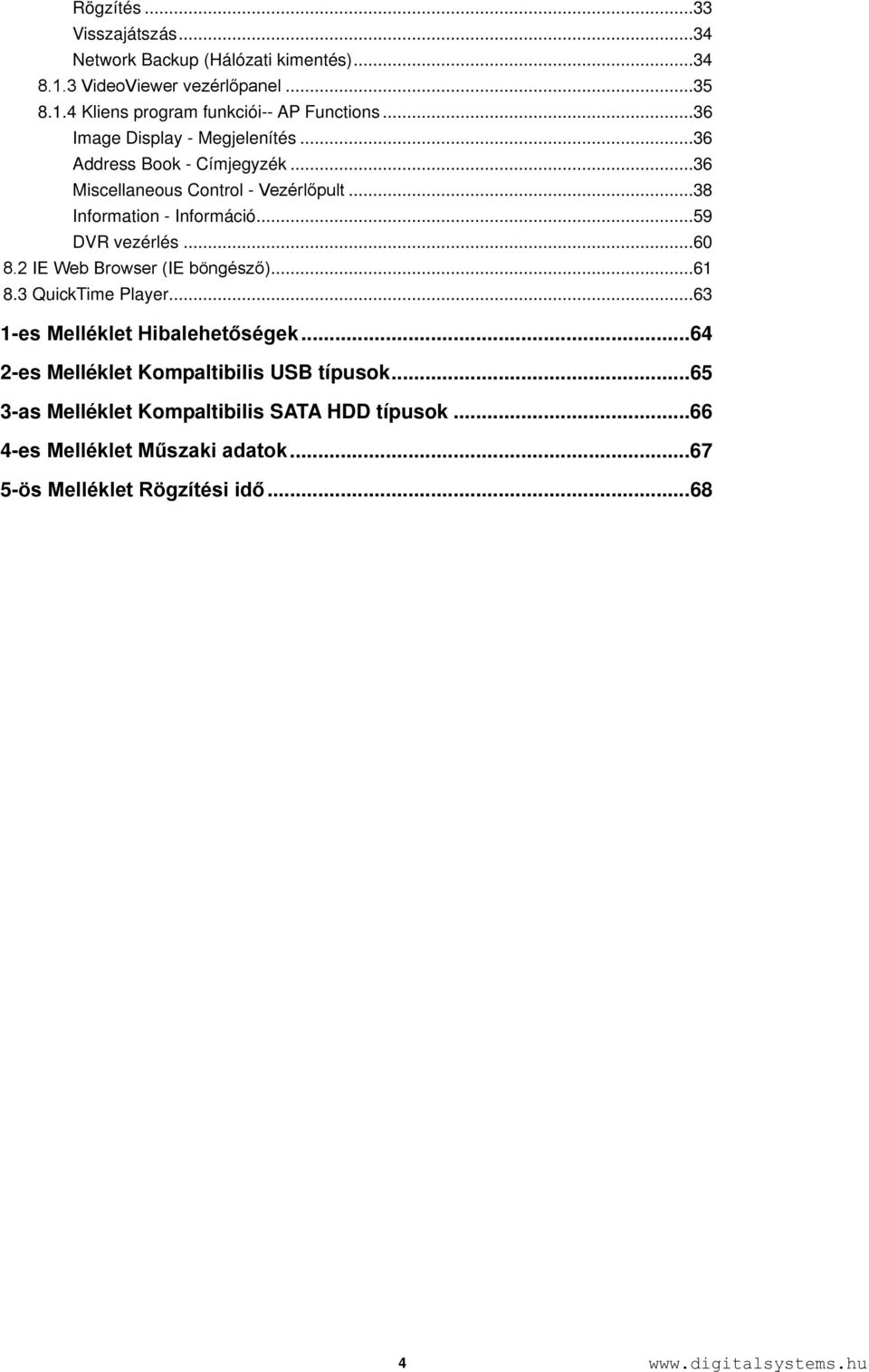

4 Rögzítés...33 Visszajátszás...34 Network Backup (Hálózati kimentés) VideoViewer vezérlőpanel Kliens program funkciói-- AP Functions...36 Image Display - Megjelenítés...36 Address Book - Címjegyzék...36 Miscellaneous Control - Vezérlőpult...38 Information - Információ...59 DVR vezérlés IE Web Browser (IE böngésző) QuickTime Player es Melléklet Hibalehetőségek es Melléklet Kompaltibilis USB típusok as Melléklet Kompaltibilis SATA HDD típusok es Melléklet Műszaki adatok ös Melléklet Rögzítési idő

5 1. Tulajdonságok 1.1 Termék leírás H.264 4cs. DVR távoli hozzáféréssel, beépített videó mozgásérzékelővel és max. 1600x1200 felbontású VGA kimenettel. A készülék tartalmazza az összes fontos funkciót egyszerű használattal. 1.2 Tulajdonságok H.264 tömörítés H.264 nagyfokú tömörítés mellett jó minőségű, tiszta rögzített kép H.264 tömörítésű hálózati képátvitel, nagyobb képsűrűség azonos sávszélesség mellett, tisztább kép Multiplex Élőkép megtekintés, rögzítés, visszajátszás, kimentés és hálózati funkciók egyidejűleg Kimentési lehetőség Hálózaton keresztül történő kimentés USB memóriára történő kimentés Pillanatkép készítése USB memóriára Távoli hozzáférés Egyszerre max. 20 felhasználó kapcsolódhat az eszközhöz Kliens programon, IE és Mozzila Firefox böngészőn keresztül Intelligens mozgásérzékelő funkció Fejlett mozgásérzékelési funkció (4 különböző paraméter a tökéletes mozgásérzékeléshez) Riasztás esetén kép küldése ben és feltöltése FTP oldalra Pre-alarm funkció támogatása (8MB) Képkitakarás funkció Az élőképen a kamerák képe nem látható, de attól függetlenül rögzítésre kerül. Audió támogatás 1 audió bemenet és 1 audió kimenet támogatása hangok rögzítésére VGA kimenet Közvetlen VGA kimenett: 1) 800 x 600 2) 1024 x 768 (alapértelmezett) 3) 1280 x ) 1440 x 900 5) 1400 x ) 1680 x ) 1600 x 1200 A legjobb képminőség elérése érdekében, győződjön meg róla, hogy az Ön monitora támogatja a beállított felbontást. 5

6 Általános Többnyelvű OSD támogatása Rendszer automatikus újraéledése (WATCH DOG funkció) Téli-nyári időszámítás Manuális/ időzítéses, mozgásérzékelés vezérelt rögzítési funkció IR távvezérlési lehetőség Vízjel funkció támogatása a rögzített képek hitelesítésére TCP/IP, PPPoE, DHCP és DDNS hálózati kapcsolatok támogatása SATA csatolófelületű HDD támogatása A folyamatos és megbízható működés érdekében javasolt jó minőségű, szünetmentes tápegység használata. 6

7 2. Első és hátsó panel 2.1 Első panel 1) LED kijelző 2) MENU POWER: Bekapcsolt állapotot jelző led HDD: háttértároló olvas és/vagy rögzít ALARM: riasztáskor TIMER: ha az időzítéses rögzítés be van kapcsolva PLAY: visszajátszási üzemmód közben Nyomja meg a MENU gombot, hogy ki-/belépjen a fő menübe. Az egyes almenük esetén a módosítás rögzítését és az egy szinttel feljebb lépést jelenti. 3) ENTER Jelszó megadásának megerősítése. 4) Események listázása (LIST) A gyorskereséshez nyomja meg a gombot és válassza ki az esemény típusát. A megjelenő listában válassza ki a megtekinteni kívánt eseményt és nyomjon ismét ENTER-t. 5) Lassítás (SLOW) Visszajátszási módban használja a SLOW gombot a visszajátszás lassítására. 6) ZOOM Élőkép megtekintési módban használja a ZOOM gombot a kiválasztott kép felnagyítására. 7) / - Nyomja meg a gombot a 4-csatornás megjelenítési módhoz. Használja a - gombot a beállítások értékeinek megváltoztatásához. 8) SEQ / + Nyomja meg a SEQ gombot, hogy aktiválja a léptetett megjelenítést, illetve nyomja meg ismételten, hogy kilépjen ebből a módból. Használja a + gombot a beállítás értékeinek megváltoztatásához. 9) Power Nyomja meg a POWER gombot hosszan a DVR ki-/bekapcsolásához (abban az esetben, ha a DRV rögzítési üzemmódban van, akkor állítsa le minden esetben, mielőtt kikapcsolná a DVR-t). 10) 1 / 2 / 3 / 4 Nyomja meg az 1, 2, 3, 4 gombokat a csatornák kiválasztásához. 11) PLAY Nyomja meg a PLAY gombot a rögzített fájlok visszajátszásához. 12) ( / +) / ( / -) / ( ) / ( ) Lejátszás alatt: Nyomja meg a gombot a visszajátszás szüneteltetéséhez Nyomja meg a gombot a visszajátszás leállítására Nyomja meg a gombot a gyors visszatekeréshez Nyomja meg a gombot a gyors előretekeréshez 7

8 OSD menüben történő beállításnál DVR menüjében az alábbi funkciók vezérlésére használhatja a fenti gombokat. : kiválasztás / módosítás elvégzése : mozgás a menüszintek között / kiválasztás SLOW ZOOM 13) AUDIO (Audio) Nyomja meg ezt a két gombot, hogy kiválassza az élő-, vagy visszajátszott hangot a rendelkezésre álló audió forrásból 14) USB csatlakozó Biztonsági mentéshez, szofverfrissítéshez USB memóriák részére. Használat előtt győződjön meg róla, hogy az alkalmazni kívánt memória FAT32 fájlrendszerben legyen megformázva 2.2 Hátsó panel 1) VIDEO INPUT 1-4 Videójel bemenet 1-4 csatorna Csatlakoztassa a kamerákat vagy egyév videójel forrást ezekre a bemenetekre. Megjegyzés: a rögzített hangot az 1-es csatornára kapcsolt kamera képével együtt tudja visszajátszani. Amennyiben az 1-es bemenetre nincs kamera csatlakoztatva, akkor nem történik audió rögzítés sem. VIDEO OUT Monitor kimenet Anallóg CRT monitor csatlakoztatásához. AUDIO IN Hangforrás csatlakoztatása, például olyan kamera, ami audió funkcióval van ellátva. Rögzítéskor az audió jel is rögzítésre kerül az 1. csatornára csatlakoztatott kamera képével együtt. AUDIO OUT Monitor vagy hangszóró csatlakoztatása. 1db mono audió kimenettel ugyanarról a hangforrásról. 2) VGA VGA kimenet LCD monitor közvetlen csatlakoztatására. LAN Csatlakozási pont helyi számítógépes hálózathoz, internethez DC 19V Külső tápegység csatlakoztatása A folyamatos és megbízható működés érdekében javasolt jó minőségű, szünetmentes tápegység használata. 8

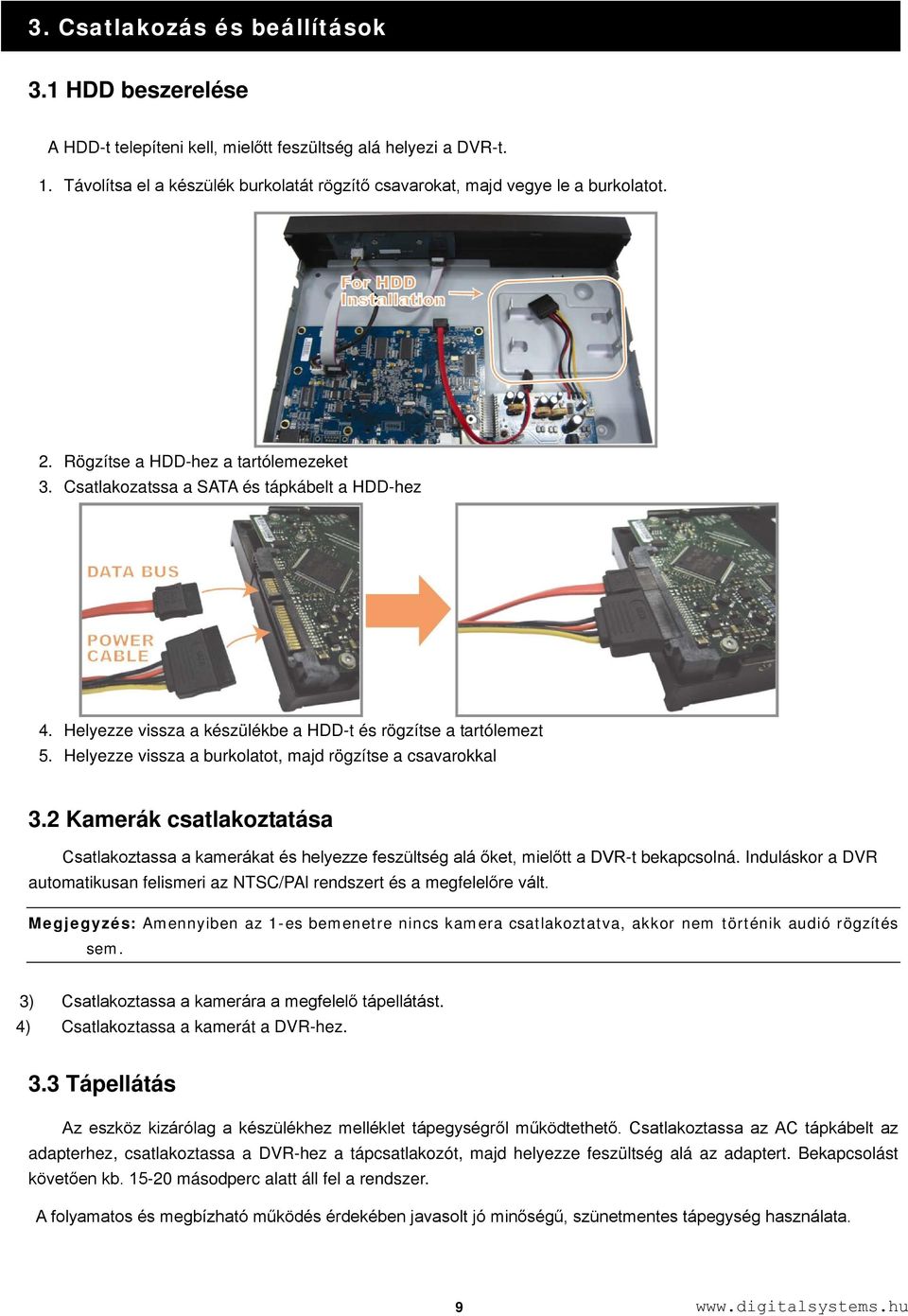

9 3. Csatlakozás és beállítások 3.1 HDD beszerelése A HDD-t telepíteni kell, mielőtt feszültség alá helyezi a DVR-t. 1. Távolítsa el a készülék burkolatát rögzítő csavarokat, majd vegye le a burkolatot. 2. Rögzítse a HDD-hez a tartólemezeket 3. Csatlakozatssa a SATA és tápkábelt a HDD-hez 4. Helyezze vissza a készülékbe a HDD-t és rögzítse a tartólemezt 5. Helyezze vissza a burkolatot, majd rögzítse a csavarokkal 3.2 Kamerák csatlakoztatása Csatlakoztassa a kamerákat és helyezze feszültség alá őket, mielőtt a DVR-t bekapcsolná. Induláskor a DVR automatikusan felismeri az NTSC/PAl rendszert és a megfelelőre vált. Megjegyzés: Amennyiben az 1-es bemenetre nincs kamera csatlakoztatva, akkor nem történik audió rögzítés sem. 3) Csatlakoztassa a kamerára a megfelelő tápellátást. 4) Csatlakoztassa a kamerát a DVR-hez. 3.3 Tápellátás Az eszköz kizárólag a készülékhez melléklet tápegységről működtethető. Csatlakoztassa az AC tápkábelt az adapterhez, csatlakoztassa a DVR-hez a tápcsatlakozót, majd helyezze feszültség alá az adaptert. Bekapcsolást követően kb másodperc alatt áll fel a rendszer. A folyamatos és megbízható működés érdekében javasolt jó minőségű, szünetmentes tápegység használata. 9

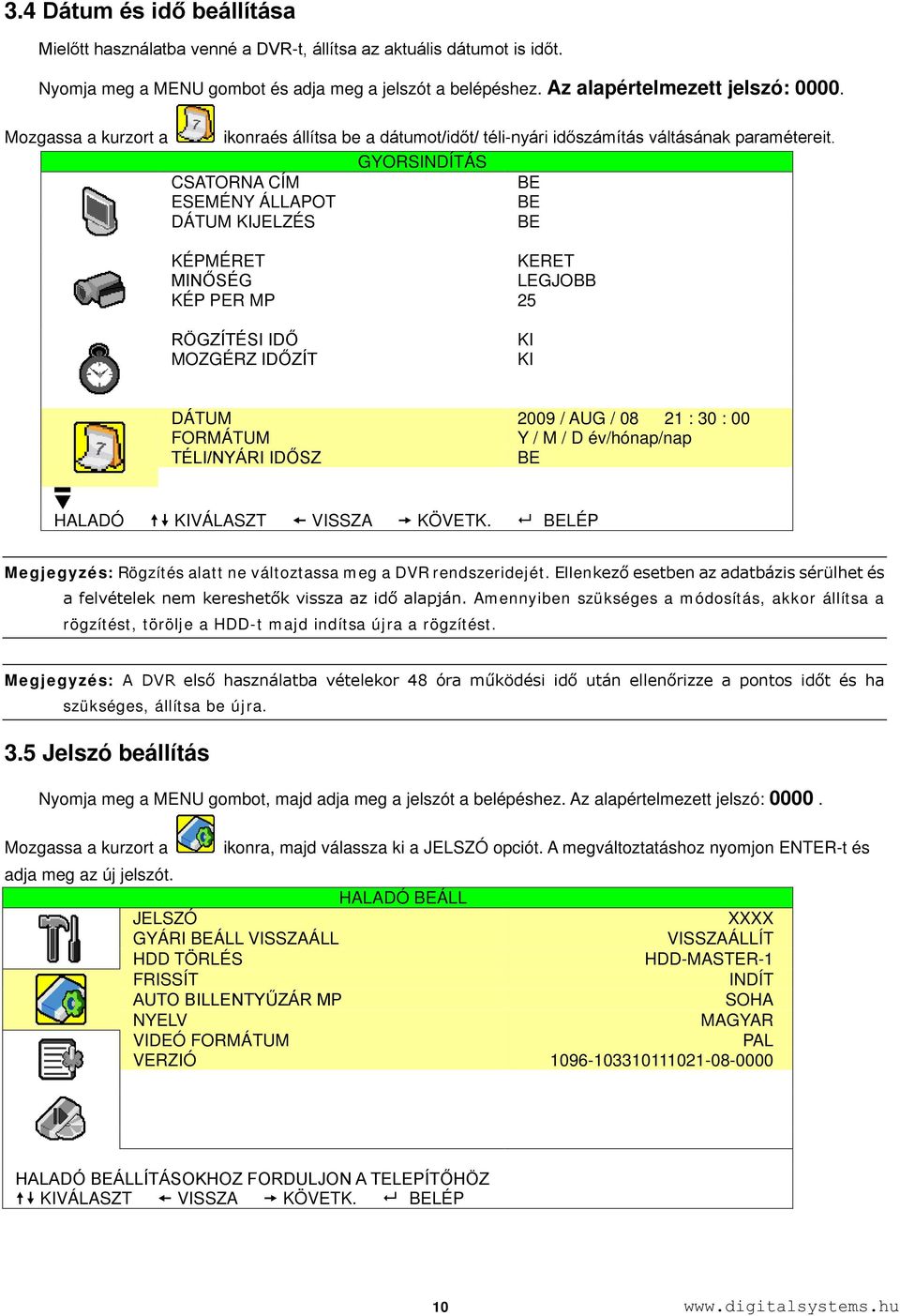

10 3.4 Dátum és idő beállítása Mielőtt használatba venné a DVR-t, állítsa az aktuális dátumot is időt. Nyomja meg a MENU gombot és adja meg a jelszót a belépéshez. Az alapértelmezett jelszó: Mozgassa a kurzort a ikonraés állítsa be a dátumot/időt/ téli-nyári időszámítás váltásának paramétereit. GYORSINDÍTÁS CSATORNA CÍM BE ESEMÉNY ÁLLAPOT BE DÁTUM KIJELZÉS BE KÉPMÉRET KERET MINŐSÉG LEGJOBB KÉP PER MP 25 RÖGZÍTÉSI IDŐ MOZGÉRZ IDŐZÍT KI KI DÁTUM 2009 / AUG / : 30 : 00 FORMÁTUM Y / M / D év/hónap/nap TÉLI/NYÁRI IDŐSZ BE HALADÓ KIVÁLASZT VISSZA KÖVETK. BELÉP Megjegyzés: Rögzítés alatt ne változtassa meg a DVR rendszeridejét. Ellenkező esetben az adatbázis sérülhet és a felvételek nem kereshetők vissza az idő alapján. Amennyiben szükséges a módosítás, akkor állítsa a rögzítést, törölje a HDD-t majd indítsa újra a rögzítést. Megjegyzés: A DVR első használatba vételekor 48 óra működési idő után ellenőrizze a pontos időt és ha szükséges, állítsa be újra. 3.5 Jelszó beállítás Nyomja meg a MENU gombot, majd adja meg a jelszót a belépéshez. Az alapértelmezett jelszó: Mozgassa a kurzort a ikonra, majd válassza ki a JELSZÓ opciót. A megváltoztatáshoz nyomjon ENTER-t és adja meg az új jelszót. HALADÓ BEÁLL JELSZÓ XXXX GYÁRI BEÁLL VISSZAÁLL VISSZAÁLLÍT HDD TÖRLÉS HDD-MASTER-1 FRISSÍT INDÍT AUTO BILLENTYŰZÁR MP SOHA NYELV MAGYAR VIDEÓ FORMÁTUM PAL VERZIÓ HALADÓ BEÁLLÍTÁSOKHOZ FORDULJON A TELEPÍTŐHÖZ KIVÁLASZT VISSZA KÖVETK. BELÉP 10

11 4. ALAP MŰVELETEK 4.1 Élő kép Az élőképes megjelenítés esetén a következő ikonokat láthatja a monitoron: Ikon Funkcióc Ikon Funkció Ikon Funkció Billentyűzár be Digitális zoom mód Rögzítés Billenytűzár ki Digitális zoom inaktív Időzített rögzítés Élő hang Teljesképes léptetés Visszajátszott hang Mozgásérzékelés Nincs kiválasztott hangcsatorna 4.2 Rögzítés A rögzítést a / FELVÉTEL menüpontban tudja elindítani ill. leállítani. 1) Folyamatos rögzítés Manuálisan indított rögzítés esetén, a monitoron megjelenik a ikon. 2) Mozgásérzékelő által indított rögzítés Videó mozgásérzékelő jelzésének hatására történő rögzítéskor a monitoron a következő ikon látható: (mozgás). 3) Időzített rögzítés Időzített rögzítés alatt a monitoron megjelenik az (időzítő) ikon. 11

12 4.3 Visszajátszás Nyomja meg a PLAY gombot, a DVR le fogja játszani a legutóbb rögzített videót. Megjegyzés: A rögzített fájlnak legalább 8192 képet kell tartalmaznia ahhoz, hogy a visszajátszás megfelelően történjen, ellenkező esetben a lejátszás leállhat. Pl.: ha a sebesség (IPS) 25-re van állítva, akkor a rögzítési időnek legalább 328 másodpercnek kell lenni (8192 kép/ 25IPS) a megfelelő visszajátszás érdekében. 1) Gyors Előre/Hátra tekerés A gomb egyszeri megnyomásával az előre tekerés sebessége 4x, kétszeri megnyomásával a sebesség a 8x, stb. A maximálisan elérhető sebesség 32x. A gomb egyszeri megnyomására a visszatekerés sebessége 4x, kétszeri megnyomásával a sebesség a 8x stb. A maximálisan elérhető sebesség 32x Megjegyzés: Lejátszás alatt a rögzítési képméret kijelzésre kerül 2) Szünet / Léptetett kép Nyomja meg a gombot az aktuális videó lejátszásának szüneteltetéséhez, a kép kimerevítéséhez. Nyomja meg a nyilat egyszer, hogy előre ugorjon egy képkockával. Nyomja meg a nyilat egyszer, hogy visszalépjen egy képkockával. 3) Stop Nyomja meg a gombot, ekkor minden esetben visszatér élőképes üzemmódba. 4) Slow Playback Nyomja meg a SLOW gombot egyszer az 1/4-es, kétszer az 1/8-os sebességű lejátszáshoz. 5) Audio kiválasztás SLOW ZOOM Nyomja meg a Élő hang AUDIO gombokat a rögzített vagy élőcsatornás hang kiválasztásához. Rögzített hang Megjegyzés: Amennyiben az 1-es bemenetre nincs kamera csatlakoztatva, akkor nem történik audió rögzítés sem. 4.4 Keresés 1) Keresés lista alapján Nyomja meg a LIST gombot a DVR-en. A megjelenő listában kiválaszthatja a felvételt. Az ENTER gomb megnyomásával elindíthatja a lejászást. KÉZI MOZGÁS RENDSZER IDŐZÍTETT Kézi indítású felvétel. A DVR minden rögzítési beállítás megváltoztatása esetén automatikusan készít egy felvételt. Videó mozgásérzékelő jelzése alapján készült felvétel A rendszer által rögzített események listája. A DVR rendszer egy rögzített fájlt ment el minden órában. Időzített felvétel. 2) Gyorskeresés idő alapján Az (ESEMÉNYNAPLÓ) menüponton belül mozgassa a kurzort a GYORSKERESÉS menüpontra és nyomja meg az ENTER gombot. Rákereshet megadott időben történt eseményekre is (év/hónap /nap/óra megadásával). A talált fájlokat közvetlenül le tudja játszani. 12

13 4.5 Frissítés Firmware / Többnyelvű OSD frissítése A frissítési folyamat során a tápellátásnak és a hálózati kapcsolatnak folyamatosnak kell lenni, a helytelen módon végrehajtott folyamat során a berendezés tönkremehet és a garanciális feltételek is megszűnnek! 3) USB memória használata firmware / OSD menü (nyelv) frissítéséhez 1. Formázza meg az USB eszközt számítógép segítségével FAT32 formátumúra. 2. Szerezze be a frissítéshez szükséges fájlt a forgalmazótól, és másolja fel a használni kívánt számítógépre (ne változtassa meg a frissítő fájl nevét!). 3. Lépjen be a HALAD/RENDSZER/FRISSÍT menüpontra, majd nyomjon ENTER-t. 4. A megjelenő ablakban válassza az IGEN választés nyomjon ENTER-t a frissítés indításához 4) Kliens program használata a távoli firmware / OSD menü (nyelv) frissítéséhez 1. Szerezze be a frissítéshez szükséges fájlt a forgalmazótól, és másolja fel a használni kívánt számítógépre (ne változtassa meg a frissítő fájl nevét!). 2. Kattintson a (/Egyéb funkciók/miscellaneous Control) ikonra, majd kattintson a (Eszközök/Tools) ikonra a frissítési ablak megjelenéséhez. 3. Adja meg a felhasználói nevet, jelszót, a frissítendő DVR IP címét és portszámát. 4. Kattintson a Firmware vagy Language fülre, attól függően, hogy mit szeretne frissíteni, majd kattintson az Add gombra a frissítési fájl kiválasztásához. 5. Kattintson a Update Firmware vagy Update Language gombra a folyamat elindításához. Megjegyzés: A frissítési folyamat részletesebb leírásához nézze meg a Tools /Eszközök/ részt a Kliens program leírásánál. 13

14 5. MENÜ FELÉPÍTÉSE KIJELZŐ RÖGZÍTÉS IDŐZÍTÉS IDŐ HALADÓ BEÁLL CSATORNA CÍM ESEMÉNYÁLLAPOT DÁTUM KIJELZÉS KÉPMÉRET MINŐSÉG KÉP PER MP RÖGZ IDŐZÍT MOZGÉRZ IDŐZÍT DÁTUM FORMÁTUM TÉLI/NYÁRI IDŐSZ KAMERA MOZGÁSÉRZ RIASZTÁS HÁLÓZAT KIJELZŐ CÍM FÉNYE KONTR TELÍT SZÍNÁRNY TAK FELV CÍM ÉRZ TERÜLET LS SS TS RE HANGJELZÉSEK BILLENTYŰ JELZŐHANG VHIÁNY JELZÉS MOZGÁS JELZÉS RIASZT JELZŐHANG HDD ZUMMER RIASZTÁS IDŐTART HDD MAJDNEM TELE HÁLÓZAT TÍPUSA IP ÁTJÁRÓ NETMASK ELSŐDLEGES DNS MÁSODLAGOS DNS PORT VÁLTOTT SOROS LÉPTETÉSI IDŐ VGA KIMENET 14

15 RENDSZER ESEMÉNY INFÓ FELVÉTEL JELSZÓ GYÁRI BEÁLL VISSZAÁLL HDD TÖRLÉS FRISSÍT AUTO BILLENTYŰZÁR MP NYELV VIDEÓ FORMÁTUM VERZIÓ GYORSKERESÉS ESEMÉNY KERESÉS HDD INFÓ ESEMÉNYNAPLÓ KÉZI FELV ESEMÉNY FELV AKTIVÁLÁSA IDŐZÍTETT FELV ESEMÉNY RÖGZ IPS IDŐZÍTETT RÖGZ IPS ELŐ-RIASZT FELVÉTEL FELÜLÍRÁS BIZT MENTÉS USB BIZT MENTÉS 15

16 6. Részletes MENÜ beállítások Nyomja meg a MENU gombot a DVR-en, adja meg a jelszót a belépéshez. Az alapértelmezett jelszó: A jelszót a felhasználók módosítani tudják. Gomb MENU ENTER KÖVETK VISSZA Funkció Nyomja meg a MENU gombot, hogy ki-/belépjen a fő menübe Az egyes almenük esetén a módosítás rögzítését és az egy szinttel feljebb lépést jelenti Menüben való mozgás a menüpontok kiválasztásához / Beállítások megváltoztatása Egy menüszintet visszalép / Menüpont kiválasztása Jelszó megadásának megerősítése Belépés egy almenübe Mozgassa a kurzort erre az elemre és nyomjon ENTER-t a következő oldalra lépéshez. Mozgassa a kurzort erre az elemre és nyomjon ENTER-t az előző oldalra lépéshez 6.1 Állapot Mozgassa a kurzort a következő ikonra az alábbi opciók megjelenítéséhez: CSATORNA CÍM ESEMÉNY ÁLLAPOT DÁTUM KIJELZÉS GYORSINDÍTÁS BE BE BE KÉPMÉRET KERET MINŐSÉG LEGJOBB KÉP PER MP 25 RÖGZÍTÉSI IDŐ MOZGÉRZ IDŐZÍT KI KI DÁTUM 2009 / AUG / : 30 : 00 FORMÁTUM Y / M / D év/hónap/nap TÉLI/NYÁRI IDŐSZ BE HALADÓ KIVÁLASZT VISSZA KÖVETK. BELÉP 1) CSATORNA CÍM Csatorna azonosító megjelenítése (be/ki). 2) ESEMÉNY ÁLLAPOT Események szimbólumának megjelenítése (be/ki) 3) DÁTUM KIJELZÉS Az aktuális dátum és idő megjelenítése a képernyőn (be/ki) 16

17 6.2 Rögzítés Ebben a menüpontban lehetőség van a kézi rögzítés beállításának megjelenítésére és módosítására. Mozgassa a kurzort a következő ikonra az alábbi opciók megjelenítéséhez: GYORSINDÍTÁS CSATORNA CÍM BE ESEMÉNY ÁLLAPOT BE DÁTUM KIJELZÉS BE KÉPMÉRET KERET MINŐSÉG LEGJOBB KÉP PER MP 25 RÖGZÍTÉSI IDŐ MOZGÉRZ IDŐZÍT KI KI DÁTUM 2009 / AUG / : 30 : 00 FORMÁTUM Y / M / D év/hónap/nap TÉLI/NYÁRI IDŐSZ BE HALADÓ KIVÁLASZT VISSZA KÖVETK. BELÉP 1) KÉPMÉRET A rögzítési képméret beálllítása: KERET (FRAME) / MEZŐ (FIELD) / CIF 2) MINŐSÉG A következő négy lehetőség közül lehet választani: LEGJOBB /MAGAS / NORMÁL / ALAP 3) KÉP PER MP - Rögzítési képsűrűség Manuális rögzítésnél adja meg rögzítési sebességet. Az alábbi opciók kiválasztása lehetséges: PAL IPS KERET 3, 6, 12, 25 MEZŐ 6, 12, 25, 50 CIF 12, 25, 50,

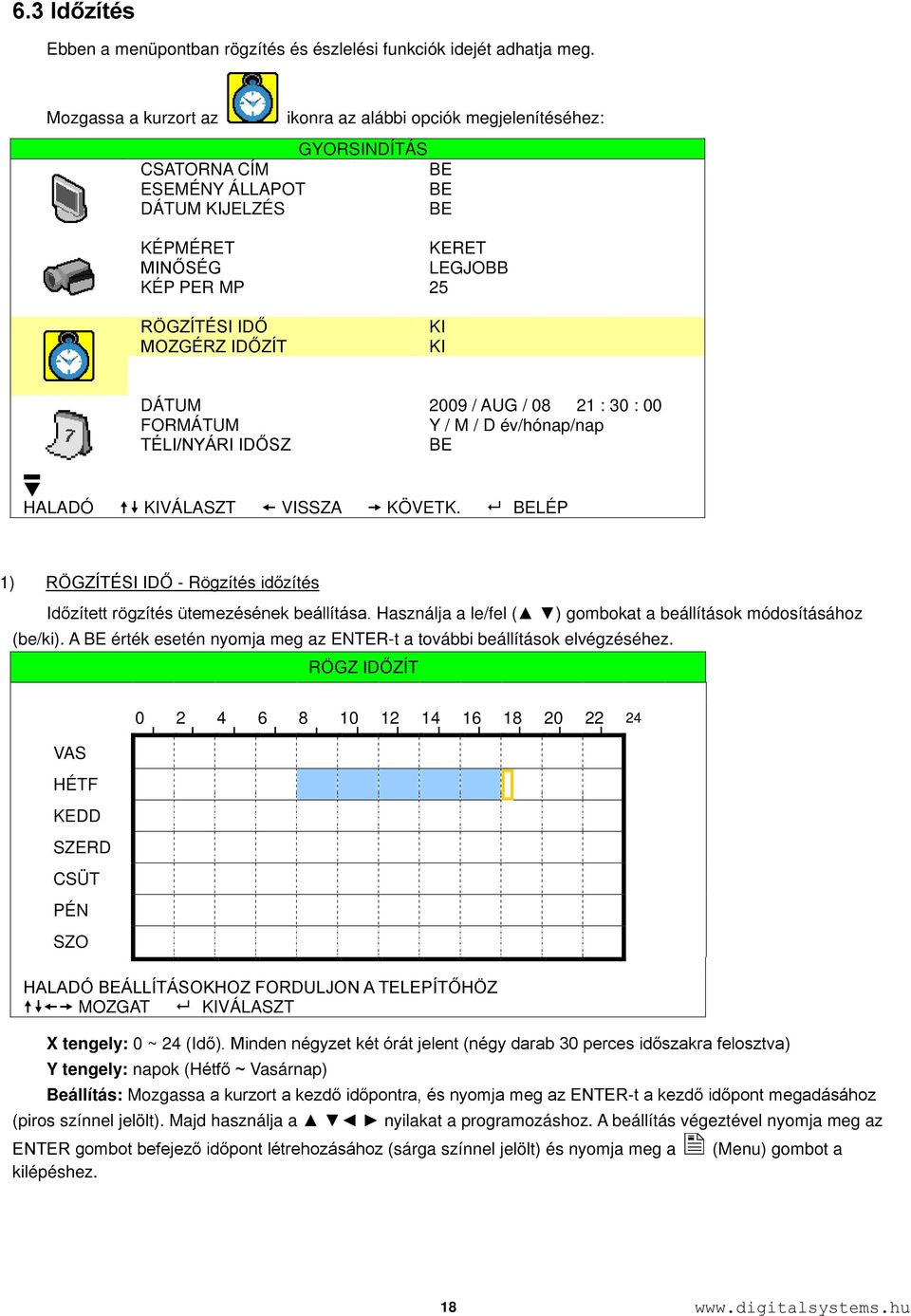

18 6.3 Időzítés Ebben a menüpontban rögzítés és észlelési funkciók idejét adhatja meg. Mozgassa a kurzort az ikonra az alábbi opciók megjelenítéséhez: GYORSINDÍTÁS CSATORNA CÍM BE ESEMÉNY ÁLLAPOT BE DÁTUM KIJELZÉS BE KÉPMÉRET KERET MINŐSÉG LEGJOBB KÉP PER MP 25 RÖGZÍTÉSI IDŐ MOZGÉRZ IDŐZÍT KI KI DÁTUM 2009 / AUG / : 30 : 00 FORMÁTUM Y / M / D év/hónap/nap TÉLI/NYÁRI IDŐSZ BE HALADÓ KIVÁLASZT VISSZA KÖVETK. BELÉP 1) RÖGZÍTÉSI IDŐ - Rögzítés időzítés Időzített rögzítés ütemezésének beállítása. Használja a le/fel ( ) gombokat a beállítások módosításához (be/ki). A BE érték esetén nyomja meg az ENTER-t a további beállítások elvégzéséhez. RÖGZ IDŐZÍT VAS HÉTF KEDD SZERD CSÜT PÉN SZO HALADÓ BEÁLLÍTÁSOKHOZ FORDULJON A TELEPÍTŐHÖZ MOZGAT KIVÁLASZT X tengely: 0 ~ 24 (Idő). Minden négyzet két órát jelent (négy darab 30 perces időszakra felosztva) Y tengely: napok (Hétfő ~ Vasárnap) Beállítás: Mozgassa a kurzort a kezdő időpontra, és nyomja meg az ENTER-t a kezdő időpont megadásához (piros színnel jelölt). Majd használja a nyilakat a programozáshoz. A beállítás végeztével nyomja meg az ENTER gombot befejező időpont létrehozásához (sárga színnel jelölt) és nyomja meg a kilépéshez. (Menu) gombot a 18

19 2) MOZGÉRZ IDŐZÍT - Mozgásérzékelés időzítése Mozgásérzékelés ütemezésének beállítása. Használja a le/fel ( ) gombokat a beállítások módosításához (be/ki). A BE érték esetén nyomja meg az ENTER-t a további beállítások elvégzéséhez. MOZGÉRZ IDŐZÍT VAS HÉTF KEDD SZERD CSÜT PÉN SZO HALADÓ BEÁLLÍTÁSOKHOZ FORDULJON A TELEPÍTŐHÖZ MOZGAT KIVÁLASZT X tengely: 0 ~ 24 (idő). Minden négyzet két órát jelent (négy darab 30 perces időszakra felosztva) Y tengely: napok hétfő ~ vasárnap Beállítás: Mozgassa a kurzort a kezdő időpontra, és nyomja meg az ENTER-t a kezdő időpont megadásához (piros színnel jelölt). Majd használja a nyilakat a programozáshoz. A beállítás végeztével nyomja meg az ENTER gombot befejező időpont létrehozásához (sárga színnel jelölt) és nyomja meg a kilépéshez (Menu) gombot a Megjegyzés: Ez a funkció csak az észlelés idejének beállítására és aktiválására vonatkozik. A mozgásérzékelési funkció beállításához és aktiválásához tekintse át a fejezetet. 19

20 6.4 Dátum beállítása Eszköz rendszer idejének és dátumának beállítása Nyomja meg a Menu gombot a belépéshez, majd mozgassa a kurzort a ikonra az alábbi opciók megjelenítéséhez: GYORSINDÍTÁS CSATORNA CÍM BE ESEMÉNY ÁLLAPOT BE DÁTUM KIJELZÉS BE KÉPMÉRET KERET MINŐSÉG LEGJOBB KÉP PER MP 25 RÖGZÍTÉSI IDŐ MOZGÉRZ IDŐZÍT KI KI DÁTUM 2009 / AUG / : 30 : 00 FORMÁTUM Y / M / D év/hónap/nap TÉLI/NYÁRI IDŐSZ BE HALADÓ KIVÁLASZT VISSZA KÖVETK. BELÉP 1) DÁTUM Aktuális dátum és idő beállítása. Alapértelmezett sorrend: év-hónap-nap-óra-perc-másodperc. 2) FORMÁTUM A következő három formátum közül választhat: Y-M-D, M-D-Y, D-M-Y. (Y=év, M=hónap, D=nap) 3) TÉLI/NYÁRI IDŐSZ - Téli/Nyári időszámítás Használja a gombokat a Téli/Nyári időszámítás beállításához. Amennyiben a kurzor a BE értéken van, nyomja meg az ENTER-t a további beállítások elvégzéséhez. TÉLI/NYÁRI IDŐSZ START IDŐ 4TH SUN - MAR 24 : 00 : 00 VÉGE 4TH SUN - OCT 24 : 00 : 00 BEÁLLÍT 01 : 00 HALADÓ BEÁLLÍTÁSOKHOZ FORDULJON A TELEPÍTŐHÖZ KIVÁLASZT VISSZA KÖVETK. BELÉP Állítsa be a kezdő és befejezési időpontokat a Téli/Nyári időszámítás beállításához, és adja meg a korrekciót órában. A fenti példa a következőt jelenti: a megadott periódus március 4.-től (vasárnap) október 4-ig (vasárnap) tart, és a rendszer hozzáad egy órát a rendszeridőhöz. Beállítások elvégzése után nyomja meg a menü gombot ismételten a befejezési időpont létrehozásához, illetve kilépéshez. 20

21 7. HALADÓ MENÜ 7.1 Haladó MENÜ Nyomja meg a MENU gombot, majd adja meg a jelszót (alapértelmezett (0000). Mozgassa a kurzort a menüpontra és nyomja meg az ENTER-t. A képernyőn az alábbi opciókat fogja látni. HALADÓ BEÁLL KAMERA MOZGÁSÉRZ RIASZTÁS HÁLÓZAT KIJELZŐ FELVÉTEL HALADÓ BEÁLLÍTÁSOKHOZ FORDULJON A TELEPÍTŐHÖZ KIVÁLASZT VISSZA KÖVETK. BELÉP KAMERA Ebben az almenüben olyan speciális kamera beállítások elvégzése lehetséges, mint például kamera azonosító beállítása vagy fényerő módosítása. Mozgassa a kurzort a KAMERA menüpontra és nyomja meg az ENTER-t. A képernyőn az alábbi opciókat fogja látni: KAMERA CÍM FÉNYE KONTR TELÍT SZÍNÁRNY TAK FELV CH KI BE CH KI BE CH KI BE CH KI BE HALADÓ BEÁLLÍTÁSOKHOZ FORDULJON A TELEPÍTŐHÖZ KIVÁLASZT VISSZA KÖVETK. BELÉP Beállítás közben az aktuális kamera képe látható háttérként. 4) CÍM - Elnevezés Válassza ki a megváltoztatni kívánt kamera elnevezését, majd nyomjon ENTER-t, hogy belépjen a beállításokhoz. Nevezze el mindegyik kamerát (maximum 6 karakter). Alap beállításként a kamera száma látható. 5) FÉNYE / KONTR / TELÍT / SZÍNÁRNY - Fényerő / Kontraszt / Színezettség / Színárnyalat Kameránként állítsa be a megfelelő értékeket. Alapértelmezett értékek: kontraszt: 98, összes többinél 128. Értékek beállítása 0~255 között lehetséges. 6) TAK - Kitakarás Rögzítés esetén a kiválasztott kamera képének kitakarása (be/ki). Amennyiben a funkció aktív a következő felirat fog megjelenni a képernyőn: COV. 7) FELV - Rögzítés A kiválasztott kamera képének kizárása vagy engedélyezése a rögzítésből. Amennyiben a funkció aktív állapotban van, a következő ikon lesz látható a kamera képén: 21

22 7.1.2 MOZGÁSÉRZÉKELÉS Ebben az almenüben a mozgásérzékeléshez kapcsolódó funkciók beállításának elvégzésére van lehetőség. Mozgassa a kurzort a MOZGÁSÉRZÉKELÉS menüpontra és nyomja meg az ENTER gombot. Az alábbiakat fogja látni a képernyőn: MOZGÁSÉRZÉKELÉS CÍM ÉRZ TERÜLET LS SS TS RE CH1 KI BEÁLL CH2 KI BEÁLL CH3 KI BEÁLL CH4 KI BEÁLL HALADÓ BEÁLLÍTÁSOKHOZ FORDULJON A TELEPÍTŐHÖZ KIVÁLASZT VISSZA KÖVETK. BELÉP 1) CÍM - Elnevezés Kamera azonosító. 2) ÉRZ - Mozgásérzékelés Aktiválja a mozgásérzékelési funkciót a kiválasztott csatornán (be/ki). 3) TERÜLET Terület beállításához 16x12-es háló áll rendelkezésre, minden csatornán. Nyomja meg az ENTER gombot a terület beállításához. Az alábbi ábrához hasonló kép fog megjelenni a képernyőn. A rózsaszín területen nem történik mozgásérzékelés, míg az átlátszón igen. Átlátszó területen történik mozgás. Nyomja meg az ENTER gombot a terület kijelölésének indításához Használja a jobbra-balra gombokat ( / ) a terület szélességének megadásához. Több területet is beállíthat, úgy hogy minden egyedi terület kijelölése végén Használja a le/fel gombokat nyomjon egy ( / )a terület ENTER-t, majd a magasságának megadásához pozíciónáló gombok segítségével a következő terület széléhez pozícionálja a kurzort. Mozgás érzékelésekor a terület felett az egységek villogni fognak. 22

23 4) LS - Érzékenységi szint Két kép összehasonlításával képes a rendszer a mozgásérzékelési funkcióra. Alacsonyabb szám nagyobb érzékenységet jelent. A legnagyobb érzékenység beállítási értéke: 0, a legkisebb érzékenységé: 15, az alapérték: 7. 5) SS - Területi érzékenység Állítsa be a mozgásérzékelő mezők számát (1-99 mező). A legérzékenyebb beállítás: 0, a legkisebb érzékenység: 15, az alapbeállítás: 3 Megjegyzés: alapértelmezett 3 azt jelenti, hogy amennyiben az észlelés 3 vagy több terület egységen történik, a rendszer beindul. Értéke nem lehet nagyobb, mint a beállított célmezők száma. 6) TS - Időbeli érzékenység A rendszer beindítja a mozgásérzékelési funkciót, ha a mezők a beállított időnél hosszabb ideig van megsértve. A legmagasabb beállítási érték: 00, a legalacsonyabb pedig 15. Alapérték: 02 7) RE - Referencia szám Referencia beállítása. Alapértelmezett érték: 10. Ez azt jelenti, hogy a DVR 10 egymás utáni képet fog összehasonlítani az LS, SS és TS paramétereinek megfelelően. Minél nagyobb az érték, annál magasabb az érzékenységi szint. Legmagasabb érték: RIASZTÁS Figyelmeztetés beállítása különböző esetekre, mint pl. HDD megtelt. Mozgassa a kurzort az RIADÓ menüpontra és nyomja meg az ENTER gombot. Az alábbi ábra fog megjelenni a képernyőn: RIASZTÁS HANGJELZÉSEK BE BILLENTYŰ JELZŐHANG BE VHIÁNY JELZÉS BE MOZGÁS JELZÉS BE RIASZT JELZŐHANG BE HDD ZÜMMER BE RIASZTÁS IDŐTART BE HDD MAJDNEM TELE 05 HALADÓ BEÁLLÍTÁSOKHOZ FORDULJON A TELEPÍTŐHÖZ KIVÁLASZT VISSZA KÖVETK. BELÉP 1) HANGJELZÉSEK - Belső hangjelzések Hangjelzés engedélyezése vagy tiltása (be/ki) ha a belső zümmer aktív állapotban van: billentyűzet, videójel hiány, mozgásérzékelés Megjegyzés: amennyiben ez a funkció ki van kapcsolva, a 3), 4), 5) és 6) pontok is le lesznek tiltva; még akkor is, ha korábban engedélyezve voltak. 2) BILLENTYŰ JELZŐHANG - Billentyűzet hangjelzés A kezelőgombok megnyomásakor hangjelzés engedélyezése vagy tiltása (be/ki). 3) VHIÁNY JELZÉS - Videójel hiány jelzése Hangjelzés engedélyezése vagy tiltása videójel hiánykor (be/ki). 4) MOZGÁS JELZÉS - Videó mozgásérzékelő jelzése Hangjelzés engedélyezése vagy tiltása Mozgásérzékelés esetén. 5) RIASZT JELZŐHANG - Belső riasztási hangjelzés Hangjelzés engedélyezése vagy tiltása belső riasztáskor (be/ki). 23

24 6) HDD ZÜMMER HDD megtelésének előrejelzése A HDD hibajelző hangjának engedélyezése vagy tiltása (be/ki). 7) RIASZTÁS IDŐTART - Riasztási időtartam A riasztás időtartamának beállítása a Le/Fel gombokkal (5 / 10 / 20 / 40mp). 8) HDD MAJDNEM TELE Abban az esetben, ha a HDD-n levő üres hely a beállított méretre csökken, jelzést fog generálni HÁLÓZAT Mozgassa a kurzort a HÁLÓZAT menüpontra és nyomja meg az ENTER gombot. Az alábbi ábra fog megjelenni a képernyőn: HÁLÓZAT HÁLÓZAT TÍPUSA STATIKUS IP ÁTJÁRÓ NETMASK ELSŐDLEGES DNS MÁSODLAGOS DNS PORT 0080 HALADÓ BEÁLLÍTÁSOKHOZ FORDULJON A TELEPÍTŐHÖZ KIVÁLASZT VISSZA KÖVETK. BELÉP STATIC Statikus IP cím 1) HÁLÓZAT TÍPUSA Állítsa be a hálózat típusát STATIKUS-RA, majd adja meg az összes információt a DVR-en. 2) IP / ÁTJÁRÓ / NETMASK - Hálózati információk Írja be az összes információt, amit az Internet (hálózati) szolgáltatótól kapott. 3) DNS (ELSŐDLEGES DNS / MÁSODLAGOS DNS) Írja be a DNS IP címét, amit a szolgáltatótól kapott. 4) PORT - Web port címe Értéke 1~9999 között lehet. Alapértelmezett érték: 80. Esetenként javasolt, hogy módosítsa ezt az értéket rugalmassági vagy biztonsági okokból. Példa: STATIKUS HÁLÓZAT TÍPUSA STATIKUS IP KAPU NETMASZK ELSŐDLEGES DNS MÁSODLAGOS DNS PORT 0080 HALADÓ BEÁLLÍTÁSOKHOZ FORDULJON A TELEPÍTŐHÖZ KIVÁLASZT VISSZA KÖVETK. BELÉP 24

25 PPPOE 1) HÁLÓZAT TÍPUSA Hálózat típusát állítsa PPOE-re 2) FELHASZN NÉV / JELSZÓ Adja meg a szolgáltatótól kapott jelszót és felhasználónevet. 3) DNS (PRIMARY DNS / SECONDARY DNS) Írja be a DNS IP címét, amit a szolgáltatótól kapott. 4) PORT - Web port címe Értéke 1~9999 között lehet. Alapértelmezett érték: 80. Esetenként javasolt, hogy módosítsa ezt az értéket rugalmassági vagy biztonsági okokból. Példa: PPPOE HÁLÓZAT TÍPUSA PPPOE FELHASZN NÉV ÜRES JELSZÓ ÜRES IP ÁTJÁRÓ NETMASK ELSŐDLEGES DNS MÁSODLAGOS DNS PORT 0080 HALADÓ BEÁLLÍTÁSOKHOZ FORDULJON A TELEPÍTŐHÖZ KIVÁLASZT VISSZA KÖVETK. BELÉP Megjegyzés: A PPPoE funkció használatához szerezze be a szolgáltatótól jelszót és felhasználónevet, illetve DDNS hozzáférést, ami megfelel egy bizonyos Host név dinamikus IP címével. A PPPoE beállításokhoz tekintse át a Hálózat (NETWORK) részt. DDNS beállításokhoz pedig tekintse át a DDNS részt. DHCP 1) HÁLÓZAT TÍPUSA Állítsa be a hálózat típusát DHCP-re 2) ELSŐDLEGES DNS / MÁSODLAGOS DNS Írja be a szolgáltatótól kapott IP címet. 3) PORT Web port címe Értéke 1~9999 között lehet. Alapértelmezett érték: 80. Esetenként javasolt, hogy módosítsa ezt az értéket rugalmassági vagy biztonsági okokból. Példa: DHCP HÁLÓZAT TÍPUSA DHCP IP KAPU NETMASK ELSŐDLEGES DNS MÁSODLAGOS DNS PORT 0080 HALADÓ BEÁLLÍTÁSOKHOZ FORDULJON A TELEPÍTŐHÖZ KIVÁLASZT VISSZA KÖVETK. BELÉP Megjegyzés: Router támogatása szükséges a DHCP funkcióhoz, illetve kábeles modemre van szükség DHCP szolgáltatással és DDNS hozzáféréshez, ahhoz, hogy a funkció megfelelően működjön. 25
