1 Bozsák Tamás CPD540 H.264 DVR Felhasználói kézikönyv VER A-0000 Video Viewer Használat előtt olvassa el a kézikönyvet és őrizze meg a későbbiekre!

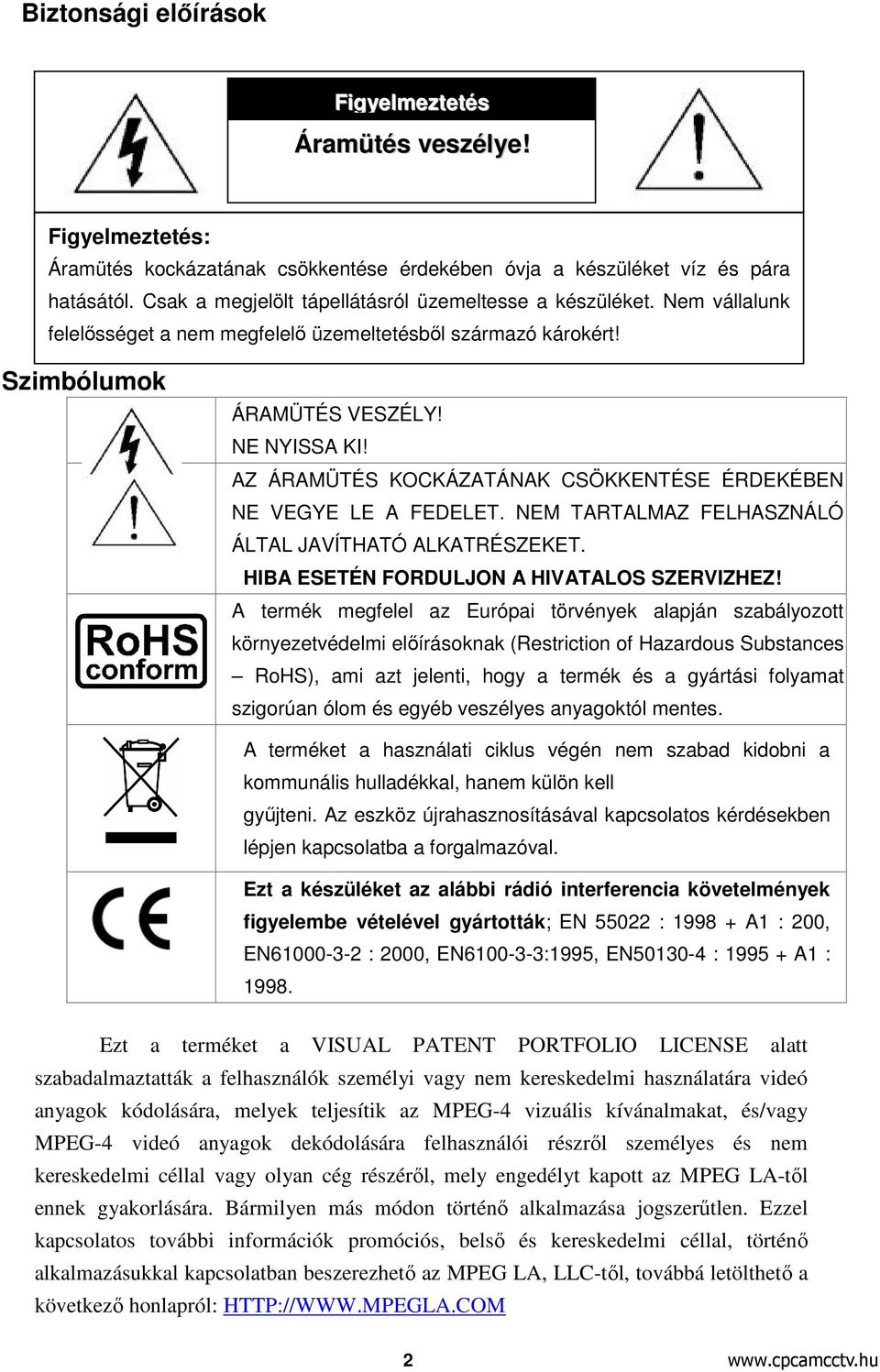

2 Biztonsági előírások Figyelmeztetés Áramütés veszélye! Figyelmeztetés: Áramütés kockázatának csökkentése érdekében óvja a készüléket víz és pára hatásától. Csak a megjelölt tápellátásról üzemeltesse a készüléket. Nem vállalunk felelősséget a nem megfelelő üzemeltetésből származó károkért! Szimbólumok ÁRAMÜTÉS VESZÉLY! NE NYISSA KI! AZ ÁRAMÜTÉS KOCKÁZATÁNAK CSÖKKENTÉSE ÉRDEKÉN NE VEGYE LE A FEDELET. NEM TARTALMAZ FELHASZNÁLÓ ÁLTAL JAVÍTHATÓ ALKATRÉSZEKET. HIBA ESETÉN FORDULJON A HIVATALOS SZERVIZHEZ! A termék megfelel az Európai törvények alapján szabályozott környezetvédelmi előírásoknak (Restriction of Hazardous Substances RoHS), ami azt jelenti, hogy a termék és a gyártási folyamat szigorúan ólom és egyéb veszélyes anyagoktól mentes. A terméket a használati ciklus végén nem szabad kidobni a kommunális hulladékkal, hanem külön kell gyűjteni. Az eszköz újrahasznosításával kapcsolatos kérdésekben lépjen kapcsolatba a forgalmazóval. Ezt a készüléket az alábbi rádió interferencia követelmények figyelembe vételével gyártották; EN : A1 : 200, EN : 2000, EN :1995, EN : A1 : Ezt a terméket a VISUAL PATENT PORTFOLIO LICENSE alatt szabadalmaztatták a felhasználók személyi vagy nem kereskedelmi használatára videó anyagok kódolására, melyek teljesítik az MPEG-4 vizuális kívánalmakat, és/vagy MPEG-4 videó anyagok dekódolására felhasználói részről személyes és nem kereskedelmi céllal vagy olyan cég részéről, mely engedélyt kapott az MPEG LA-től ennek gyakorlására. Bármilyen más módon történő alkalmazása jogszerűtlen. Ezzel kapcsolatos további információk promóciós, belső és kereskedelmi céllal, történő alkalmazásukkal kapcsolatban beszerezhető az MPEG LA, LLC-től, továbbá letölthető a következő honlapról: 2

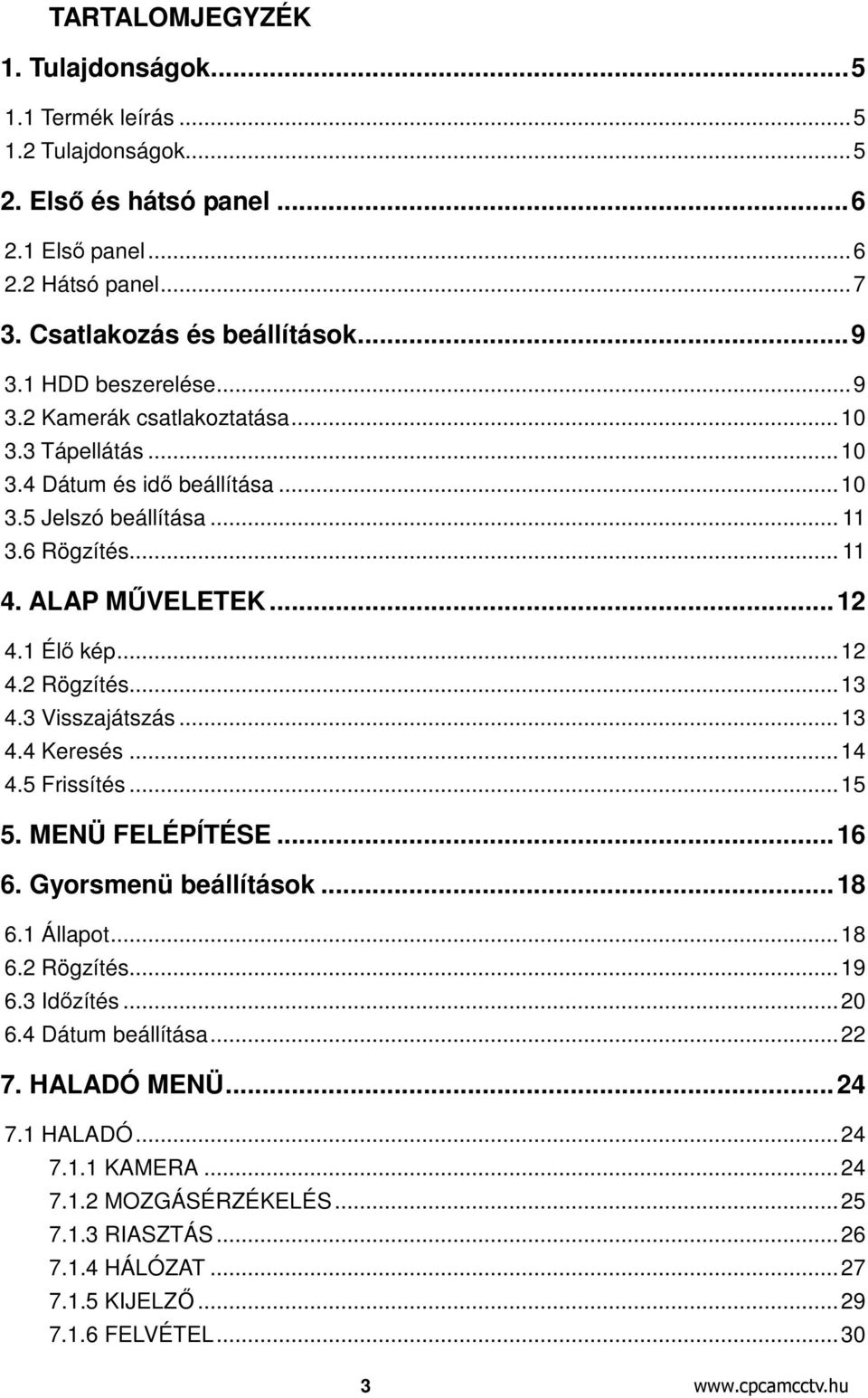

3 TARTALOMJEGYZÉK 1. Tulajdonságok Termék leírás Tulajdonságok Első és hátsó panel Első panel Hátsó panel Csatlakozás és beállítások HDD beszerelése Kamerák csatlakoztatása Tápellátás Dátum és idő beállítása Jelszó beállítása Rögzítés ALAP MŰVELETEK Élő kép Rögzítés Visszajátszás Keresés Frissítés MENÜ FELÉPÍTÉSE Gyorsmenü beállítások Állapot Rögzítés Időzítés Dátum beállítása HALADÓ MENÜ HALADÓ KAMERA MOZGÁSÉRZÉKELÉS RIASZTÁS HÁLÓZAT KIJELZŐ FELVÉTEL

4 7.2 RENDSZER ESEMÉNY INFÓ GYORSKERESÉS ESEMÉNYNAPLÓ BIZT MENTÉS Távoli hozzáférés VideoViewer kliens program Telepítés és hálózati csatlakozás Vezérlőpult Egyszerűsített megjelenítés Teljes megjelenítés Program használata Rögzítés Visszajátszás Network Backup (Hálózati kimentés) E-map E-térkép DVR beállítása távolról IE Web Browser (IE böngésző) QuickTime Player es Melléklet Hibalehetőségek es Melléklet Kompatibilis USB memória típusok as Melléklet Kompatibilis SATA HDD típusok es Melléklet Műszaki adatok

5 1. Tulajdonságok 1.1 Termék leírás H.264 4cs. DVR távoli hozzáféréssel, beépített videó mozgásérzékelővel. A készülék tartalmazza az összes fontos funkciót egyszerű használattal. 1.2 Tulajdonságok H.264 tömörítés H.264 nagyfokú tömörítés mellett jó minőségű, tiszta rögzített kép. H.264 tömörítésű hálózati képátvitel, nagyobb képsűrűség azonos sávszélesség mellett, tisztább kép. Multiplex Élőkép megtekintés, rögzítés, visszajátszás, kimentés és hálózati funkciók egyidejűleg. Kimentési lehetőség Hálózaton keresztül történő kimentés. USB memóriára és USB HDD-re történő kimentés. Távoli hozzáférés Egyszerre max. 20 felhasználó kapcsolódhat az eszközhöz Kliens programon, IE és Mozzila Firefox böngészőn és QuickTime programon keresztül. Élő és rögzített hangcsatorna elérhető hálózaton keresztül is. Beépített mozgásérzékelő funkció 4 érzékenységi szintű mozgásérzékelési funkció, 3 rögzített méretű felület. Pre-alarm funkció. Képkitakarás funkció Az élőképen a kamerák képe nem látható, de attól függetlenül rögzítésre kerül. Audió támogatás 1 audió bemenet és 1 audió kimenet támogatása hangok rögzítésére. Általános Többnyelvű OSD támogatása. Rendszer automatikus újraéledése (WATCH DOG funkció). Téli-nyári időszámítás. Manuális/ időzítéses, mozgásérzékelés vezérelt rögzítési funkció. TCP/IP, PPPoE, DHCP és DDNS hálózati kapcsolatok támogatása. 1db SATA csatolófelületű HDD támogatása. A folyamatos és megbízható működés érdekében javasolt jó minőségű, szünetmentes tápegység használata. 5

6 2. Első és hátsó panel 2.1 Első panel 1) LED kijelző POWER: Bekapcsolt állapotot jelző LED HDD: háttértároló olvas és/vagy rögzít TIMER: ha az időzítéses rögzítés be van kapcsolva PLAY: visszajátszási üzemmód közben 2) MENU Nyomja meg a MENU gombot, hogy ki-/belépjen a fő menübe. Az egyes almenük esetén a módosítás rögzítését és az egy szinttel feljebb lépést jelenti. 3) ENTER Jelszó megadásának megerősítése. 4) Események listázása (LIST) A gyorskereséshez nyomja meg a gombot. A megjelenő listában válassza ki a megtekinteni kívánt felvételt és nyomjon ismét ENTER-t. 5) PLAY Nyomja meg a PLAY gombot a rögzített fájlok visszajátszásához. 6) Lassítás (SLOW) Visszajátszási módban használja a SLOW gombot a visszajátszás lassítására. 7) ZOOM Élőkép megtekintési módban használja a ZOOM gombot a kiválasztott kép felnagyítására. 8) SEQ / + Nyomja meg a SEQ gombot, hogy aktiválja a léptetett megjelenítést, illetve nyomja meg ismételten, hogy kilépjen ebből a módból. Használja a + gombot a beállítás értékeinek megváltoztatásához. 9) / - Nyomja meg a gombot a 4-csatornás megjelenítési módhoz. Használja a - gombot a beállítások értékeinek megváltoztatásához. 10) Power Nyomja meg a POWER gombot hosszan a DVR ki-/bekapcsolásához (abban az esetben, ha a DRV rögzítési üzemmódban van, akkor állítsa le minden esetben, mielőtt kikapcsolná a DVR-t). 6

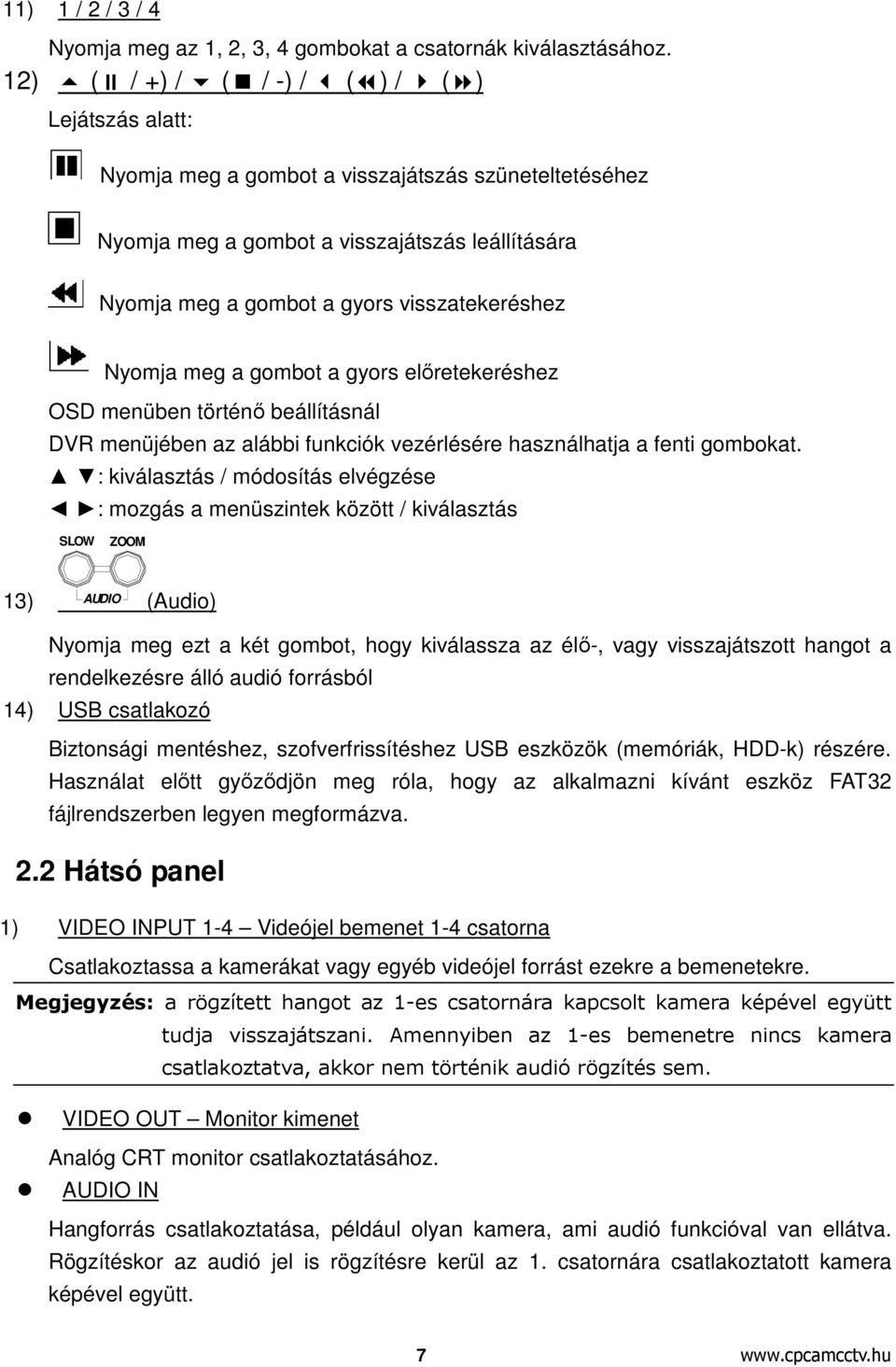

7 11) 1 / 2 / 3 / 4 Nyomja meg az 1, 2, 3, 4 gombokat a csatornák kiválasztásához. 12) ( / +) / ( / -) / ( ) / ( ) Lejátszás alatt: Nyomja meg a gombot a visszajátszás szüneteltetéséhez Nyomja meg a gombot a visszajátszás leállítására Nyomja meg a gombot a gyors visszatekeréshez Nyomja meg a gombot a gyors előretekeréshez OSD menüben történő beállításnál DVR menüjében az alábbi funkciók vezérlésére használhatja a fenti gombokat. : kiválasztás / módosítás elvégzése : mozgás a menüszintek között / kiválasztás SLOW ZOOM 13) AUDIO (Audio) Nyomja meg ezt a két gombot, hogy kiválassza az élő-, vagy visszajátszott hangot a rendelkezésre álló audió forrásból 14) USB csatlakozó Biztonsági mentéshez, szofverfrissítéshez USB eszközök (memóriák, HDD-k) részére. Használat előtt győződjön meg róla, hogy az alkalmazni kívánt eszköz FAT32 fájlrendszerben legyen megformázva. 2.2 Hátsó panel 1) VIDEO INPUT 1-4 Videójel bemenet 1-4 csatorna Csatlakoztassa a kamerákat vagy egyéb videójel forrást ezekre a bemenetekre. Megjegyzés: a rögzített hangot az 1-es csatornára kapcsolt kamera képével együtt tudja visszajátszani. Amennyiben az 1-es bemenetre nincs kamera csatlakoztatva, akkor nem történik audió rögzítés sem. VIDEO OUT Monitor kimenet Analóg CRT monitor csatlakoztatásához. AUDIO IN Hangforrás csatlakoztatása, például olyan kamera, ami audió funkcióval van ellátva. Rögzítéskor az audió jel is rögzítésre kerül az 1. csatornára csatlakoztatott kamera képével együtt. 7

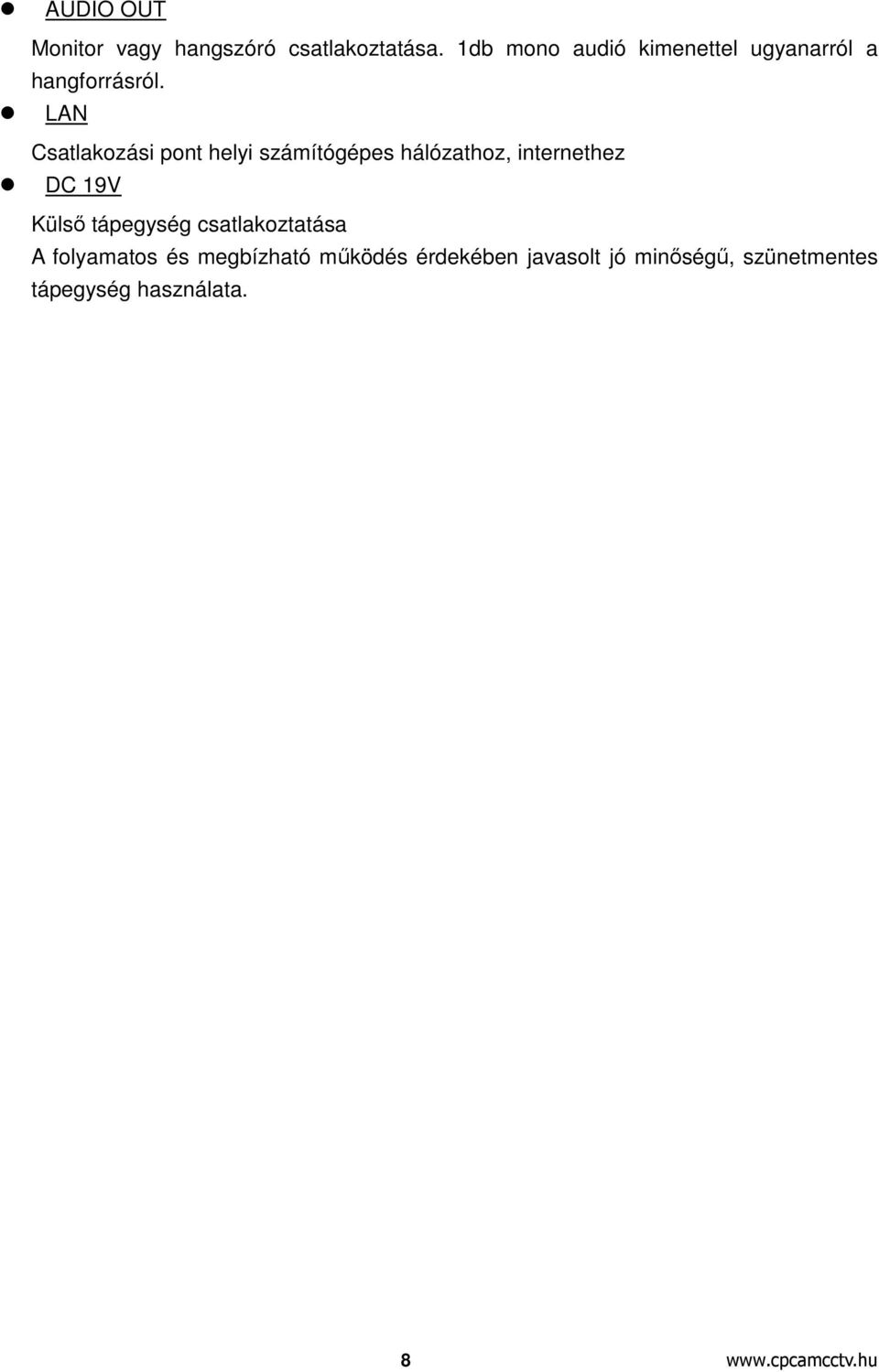

8 AUDIO OUT Monitor vagy hangszóró csatlakoztatása. 1db mono audió kimenettel ugyanarról a hangforrásról. LAN Csatlakozási pont helyi számítógépes hálózathoz, internethez DC 19V Külső tápegység csatlakoztatása A folyamatos és megbízható működés érdekében javasolt jó minőségű, szünetmentes tápegység használata. 8

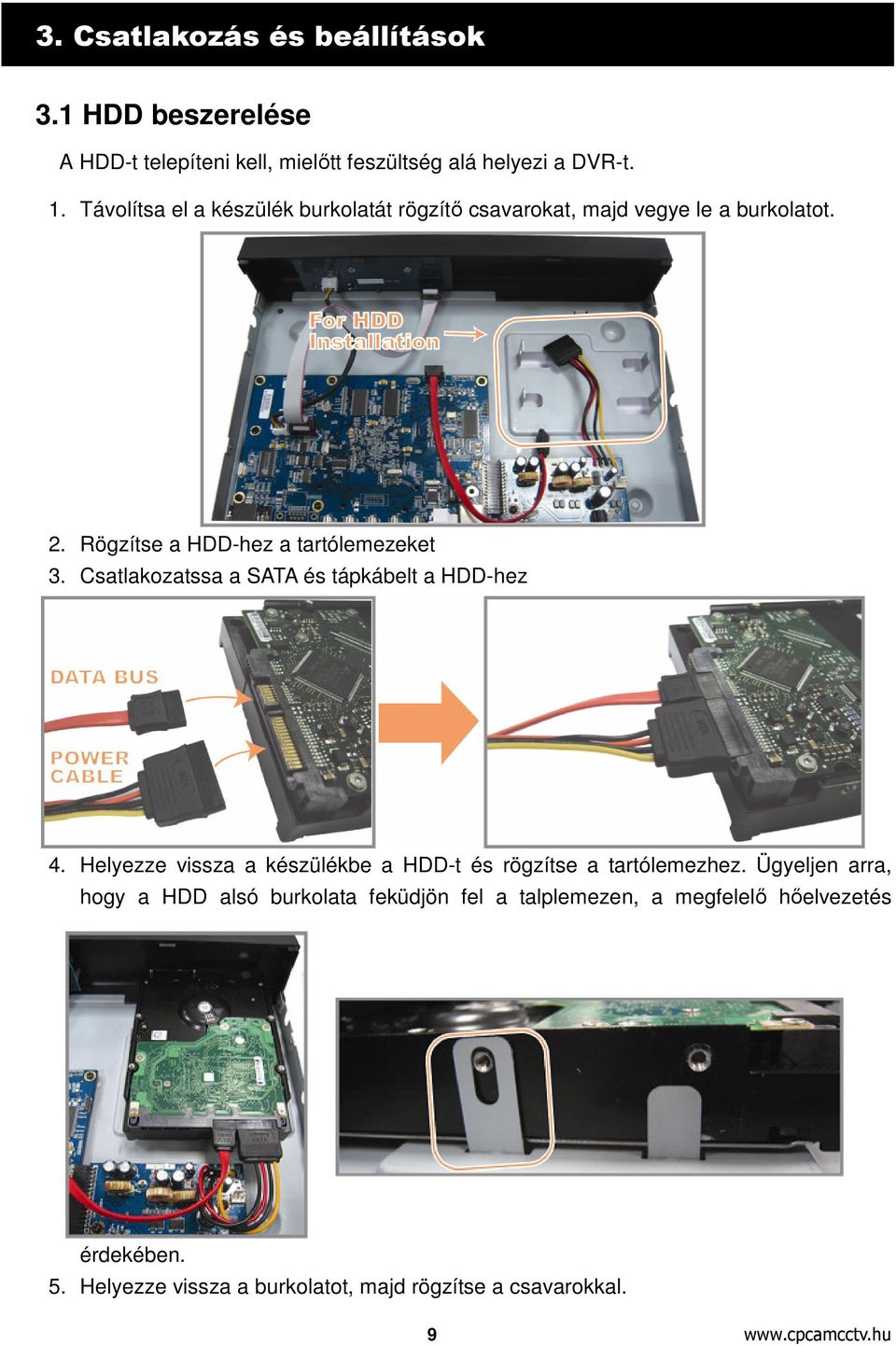

9 3. Csatlakozás és beállítások 3.1 HDD beszerelése A HDD-t telepíteni kell, mielőtt feszültség alá helyezi a DVR-t. 1. Távolítsa el a készülék burkolatát rögzítő csavarokat, majd vegye le a burkolatot. 2. Rögzítse a HDD-hez a tartólemezeket 3. Csatlakozatssa a SATA és tápkábelt a HDD-hez 4. Helyezze vissza a készülékbe a HDD-t és rögzítse a tartólemezhez. Ügyeljen arra, hogy a HDD alsó burkolata feküdjön fel a talplemezen, a megfelelő hőelvezetés érdekében. 5. Helyezze vissza a burkolatot, majd rögzítse a csavarokkal. 9

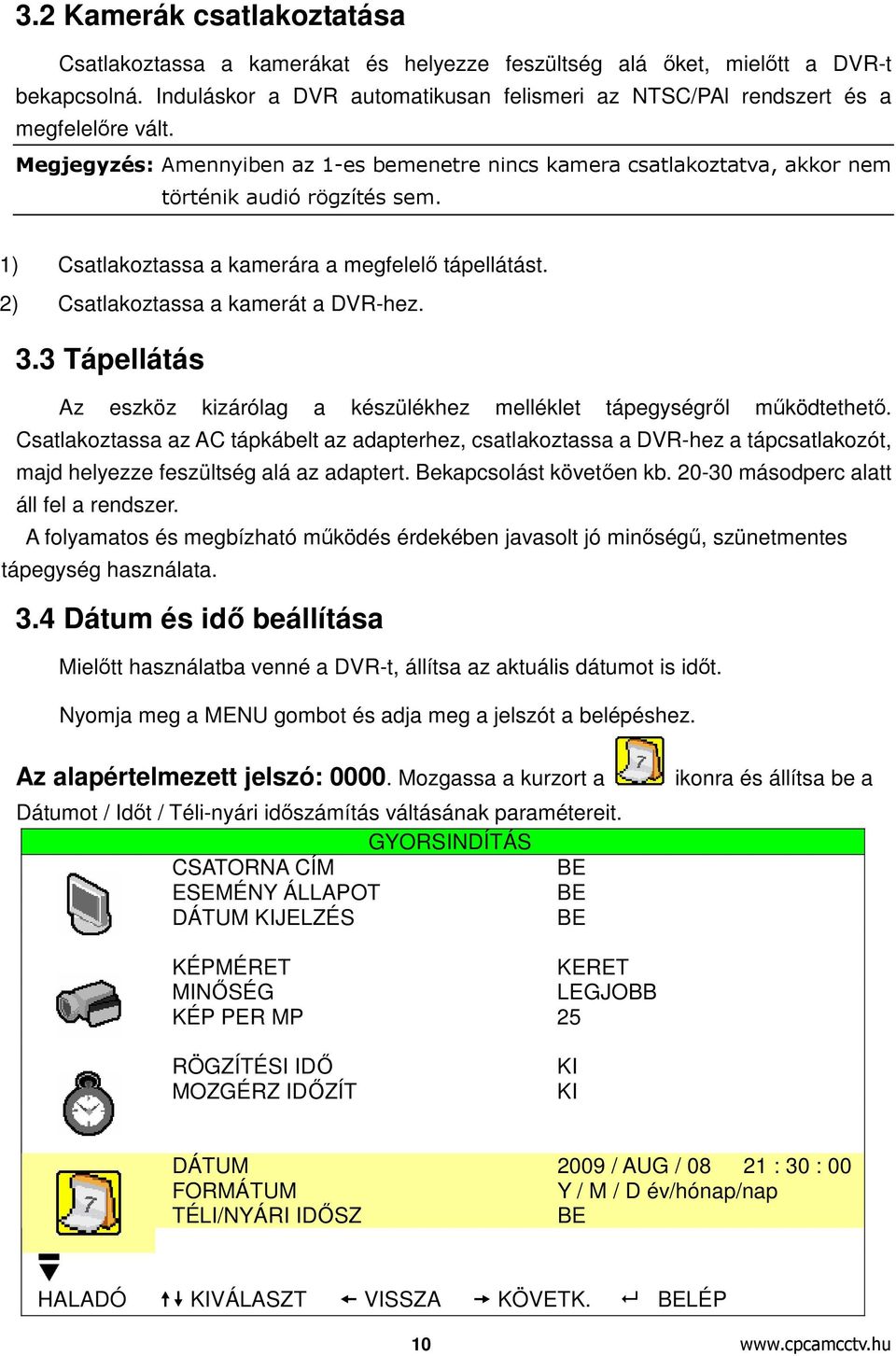

10 3.2 Kamerák csatlakoztatása Csatlakoztassa a kamerákat és helyezze feszültség alá őket, mielőtt a DVR-t bekapcsolná. Induláskor a DVR automatikusan felismeri az NTSC/PAl rendszert és a megfelelőre vált. Megjegyzés: Amennyiben az 1-es bemenetre nincs kamera csatlakoztatva, akkor nem történik audió rögzítés sem. 1) Csatlakoztassa a kamerára a megfelelő tápellátást. 2) Csatlakoztassa a kamerát a DVR-hez. 3.3 Tápellátás Az eszköz kizárólag a készülékhez melléklet tápegységről működtethető. Csatlakoztassa az AC tápkábelt az adapterhez, csatlakoztassa a DVR-hez a tápcsatlakozót, majd helyezze feszültség alá az adaptert. Bekapcsolást követően kb másodperc alatt áll fel a rendszer. A folyamatos és megbízható működés érdekében javasolt jó minőségű, szünetmentes tápegység használata. 3.4 Dátum és idő beállítása Mielőtt használatba venné a DVR-t, állítsa az aktuális dátumot is időt. Nyomja meg a MENU gombot és adja meg a jelszót a belépéshez. Az alapértelmezett jelszó: Mozgassa a kurzort a Dátumot / Időt / Téli-nyári időszámítás váltásának paramétereit. GYORSINDÍTÁS CSATORNA CÍM ESEMÉNY ÁLLAPOT DÁTUM KIJELZÉS ikonra és állítsa be a KÉPMÉRET KERET MINŐSÉG LEGJOBB KÉP PER MP 25 RÖGZÍTÉSI IDŐ MOZGÉRZ IDŐZÍT KI KI DÁTUM 2009 / AUG / : 30 : 00 FORMÁTUM Y / M / D év/hónap/nap TÉLI/NYÁRI IDŐSZ HALADÓ KIVÁLASZT VISSZA KÖVETK. LÉP 10

11 Megjegyzés: Rögzítés alatt ne változtassa meg a DVR rendszeridejét. Ellenkező esetben az adatbázis sérülhet és a felvételek nem kereshetők vissza az idő alapján. Amennyiben szükséges a módosítás, akkor állítsa a rögzítést, törölje a HDD-t majd indítsa újra a rögzítést. Megjegyzés: A DVR első használatba vételekor 48 óra működési idő után ellenőrizze a pontos időt, ha szükséges, állítsa be újra. 3.5 Jelszó beállítása Nyomja meg a MENU gombot, majd adja meg a jelszót a belépéshez. Az alapértelmezett jelszó: Mozgassa a kurzort a ikonra, majd válassza ki a JELSZÓ opciót. A megváltoztatáshoz nyomjon ENTER-t és adja meg az új jelszót. HALADÓ ÁLL JELSZÓ XXXX GYÁRI ÁLL VISSZAÁLL VISSZAÁLLÍT HDD TÖRLÉS HDD-MASTER-1 FRISSÍT INDÍT AUTO BILLENTYŰZÁR MP SOHA NYELV MAGYAR VIDEÓ FORMÁTUM PAL VERZIÓ A-0000 A HALADÓ ÁLLÍTÁSOKHOZ FORDULJON A TELEPÍTŐHÖZ KIVÁLASZT VISSZA KÖVETK. LÉP 3.6 Rögzítés Alapértelmezésként a DVR automatikusan elkezdi a rögzítést bekapcsolás után, amennyiben van csatlakozatott kamera és HDD. A rögzítési beállításokat a MENÜ / HALADÓ ÁLLÍTÁSOK / FELVÉTEL menüpontban változtathatja meg. Bővebb információt az 5.2 fejezetben talál. 11

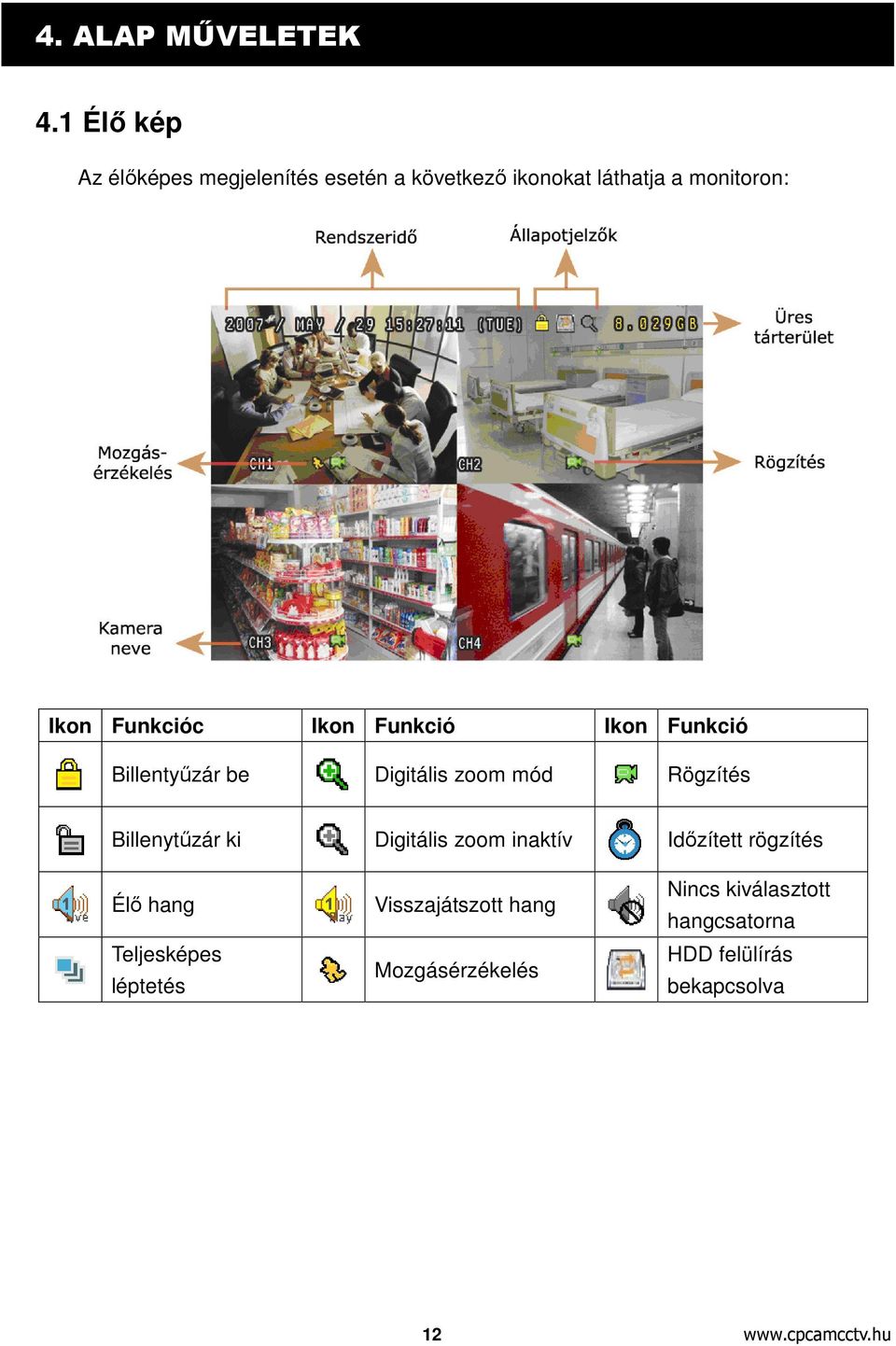

12 4. ALAP MŰVELETEK 4.1 Élő kép Az élőképes megjelenítés esetén a következő ikonokat láthatja a monitoron: Ikon Funkcióc Ikon Funkció Ikon Funkció Billentyűzár be Digitális zoom mód Rögzítés Billenytűzár ki Digitális zoom inaktív Időzített rögzítés Élő hang Teljesképes léptetés Visszajátszott hang Mozgásérzékelés Nincs kiválasztott hangcsatorna HDD felülírás bekapcsolva 12

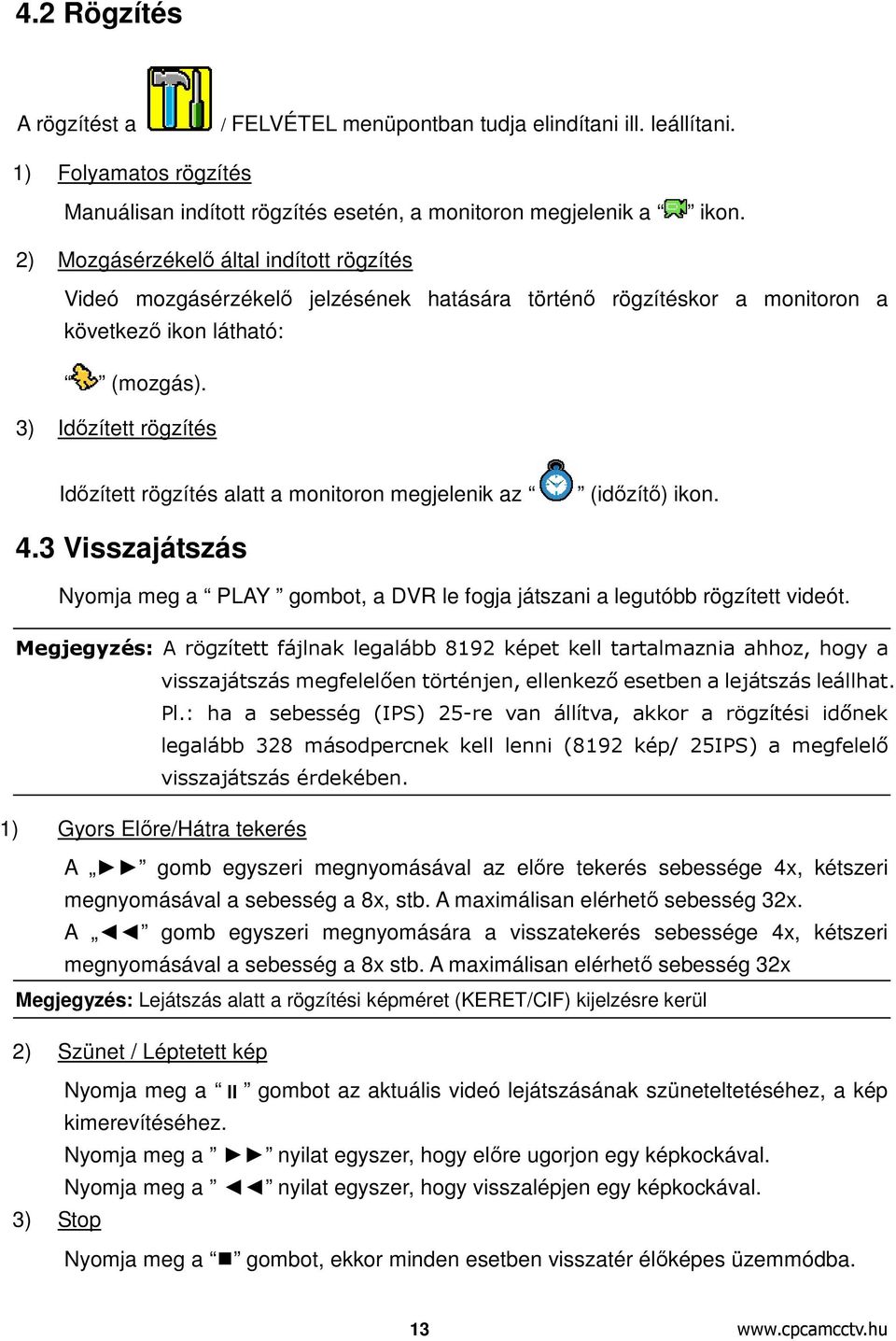

13 4.2 Rögzítés A rögzítést a / FELVÉTEL menüpontban tudja elindítani ill. leállítani. 1) Folyamatos rögzítés Manuálisan indított rögzítés esetén, a monitoron megjelenik a ikon. 2) Mozgásérzékelő által indított rögzítés Videó mozgásérzékelő jelzésének hatására történő rögzítéskor a monitoron a következő ikon látható: (mozgás). 3) Időzített rögzítés Időzített rögzítés alatt a monitoron megjelenik az (időzítő) ikon. 4.3 Visszajátszás Nyomja meg a PLAY gombot, a DVR le fogja játszani a legutóbb rögzített videót. Megjegyzés: A rögzített fájlnak legalább 8192 képet kell tartalmaznia ahhoz, hogy a visszajátszás megfelelően történjen, ellenkező esetben a lejátszás leállhat. Pl.: ha a sebesség (IPS) 25-re van állítva, akkor a rögzítési időnek legalább 328 másodpercnek kell lenni (8192 kép/ 25IPS) a megfelelő visszajátszás érdekében. 1) Gyors Előre/Hátra tekerés A gomb egyszeri megnyomásával az előre tekerés sebessége 4x, kétszeri megnyomásával a sebesség a 8x, stb. A maximálisan elérhető sebesség 32x. A gomb egyszeri megnyomására a visszatekerés sebessége 4x, kétszeri megnyomásával a sebesség a 8x stb. A maximálisan elérhető sebesség 32x Megjegyzés: Lejátszás alatt a rögzítési képméret (KERET/CIF) kijelzésre kerül 2) Szünet / Léptetett kép Nyomja meg a gombot az aktuális videó lejátszásának szüneteltetéséhez, a kép kimerevítéséhez. Nyomja meg a nyilat egyszer, hogy előre ugorjon egy képkockával. Nyomja meg a nyilat egyszer, hogy visszalépjen egy képkockával. 3) Stop Nyomja meg a gombot, ekkor minden esetben visszatér élőképes üzemmódba. 13

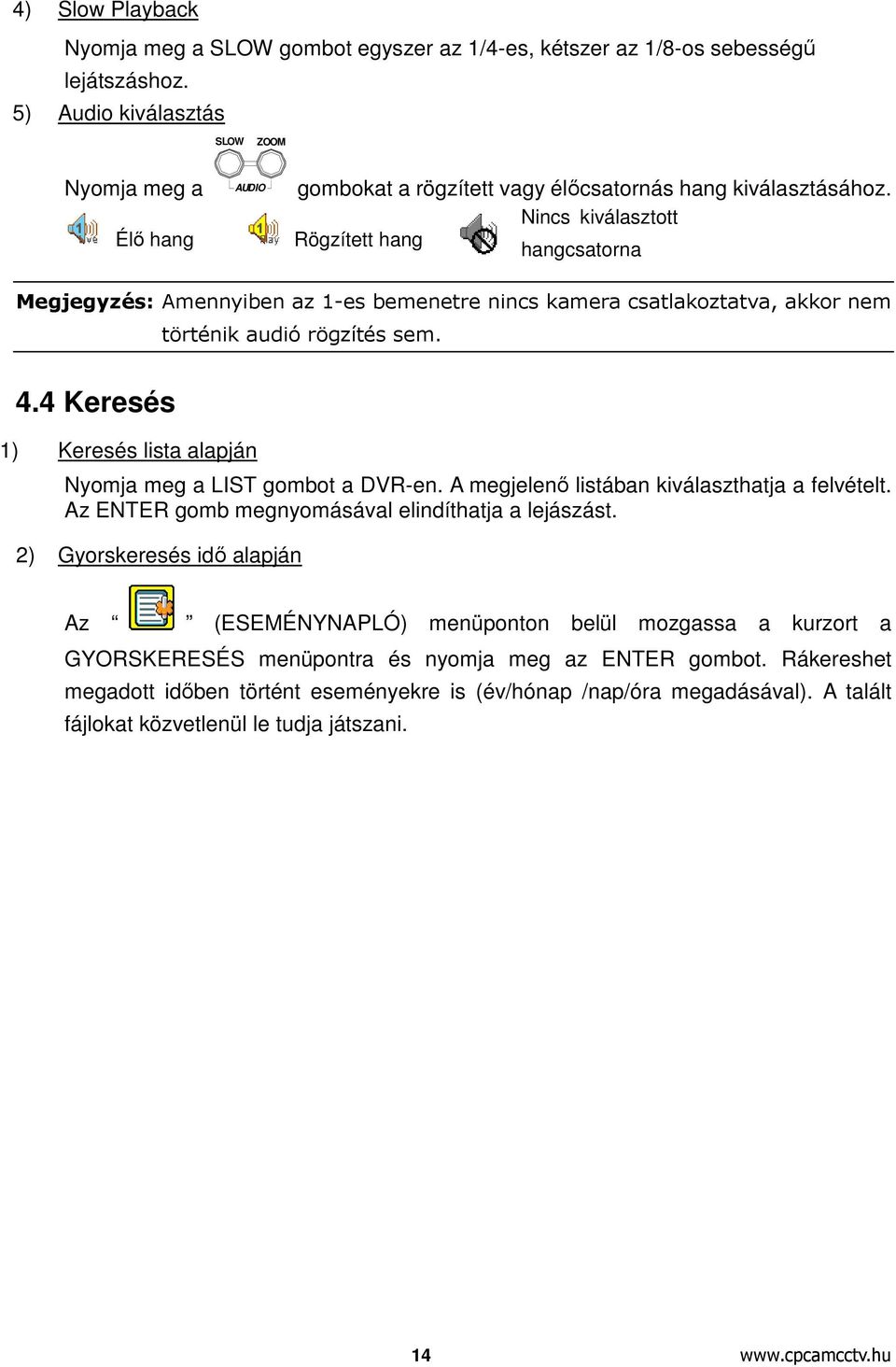

14 4) Slow Playback Nyomja meg a SLOW gombot egyszer az 1/4-es, kétszer az 1/8-os sebességű lejátszáshoz. 5) Audio kiválasztás SLOW ZOOM Nyomja meg a Élő hang AUDIO gombokat a rögzített vagy élőcsatornás hang kiválasztásához. Nincs kiválasztott Rögzített hang hangcsatorna Megjegyzés: Amennyiben az 1-es bemenetre nincs kamera csatlakoztatva, akkor nem történik audió rögzítés sem. 4.4 Keresés 1) Keresés lista alapján Nyomja meg a LIST gombot a DVR-en. A megjelenő listában kiválaszthatja a felvételt. Az ENTER gomb megnyomásával elindíthatja a lejászást. 2) Gyorskeresés idő alapján Az (ESEMÉNYNAPLÓ) menüponton belül mozgassa a kurzort a GYORSKERESÉS menüpontra és nyomja meg az ENTER gombot. Rákereshet megadott időben történt eseményekre is (év/hónap /nap/óra megadásával). A talált fájlokat közvetlenül le tudja játszani. 14

15 4.5 Frissítés Firmware / Többnyelvű OSD frissítése A frissítési folyamat során a tápellátásnak és a hálózati kapcsolatnak folyamatosnak kell lenni, a helytelen módon végrehajtott folyamat során a berendezés tönkremehet és a garanciális feltételek is megszűnnek! 1) USB memória használata firmware / OSD menü (nyelv) frissítéséhez 1. Formázza meg az USB eszközt számítógép segítségével FAT32 formátumúra. 2. Szerezze be a frissítéshez szükséges fájlt a forgalmazótól, és másolja fel a használni kívánt számítógépre (ne változtassa meg a frissítő fájl nevét!). 3. Lépjen be a HALAD/RENDSZER ( )/FRISSÍT menüpontra, majd nyomjon ENTER-t. 4. A megjelenő ablakban válassza az IGEN választ és nyomjon ENTER-t a frissítés indításához 2) Kliens program használata a távoli firmware / OSD menü (nyelv) frissítéséhez 1. Szerezze be a frissítéshez szükséges fájlt a forgalmazótól, és másolja fel a használni kívánt számítógépre (ne változtassa meg a frissítő fájl nevét!). 2. Kattintson a Címjegyzék ikonra kattintva, válassza ki a frissíteni kívánt DVR IP címét (vagy adja hozzá a listához, ha még nincs benne). Kattintson a ikonra az Update Server ablak megjelenítéséhez. 3. Kattintson a frissíteni kívánt adatra (Firmware (szoftver) / Language (nyelv)), majd kattintson az Add gombra a frissítési fájl kiválasztásához. 4. Kattintson a Update Firmware vagy Update Language gombra a folyamat elindításához. 15

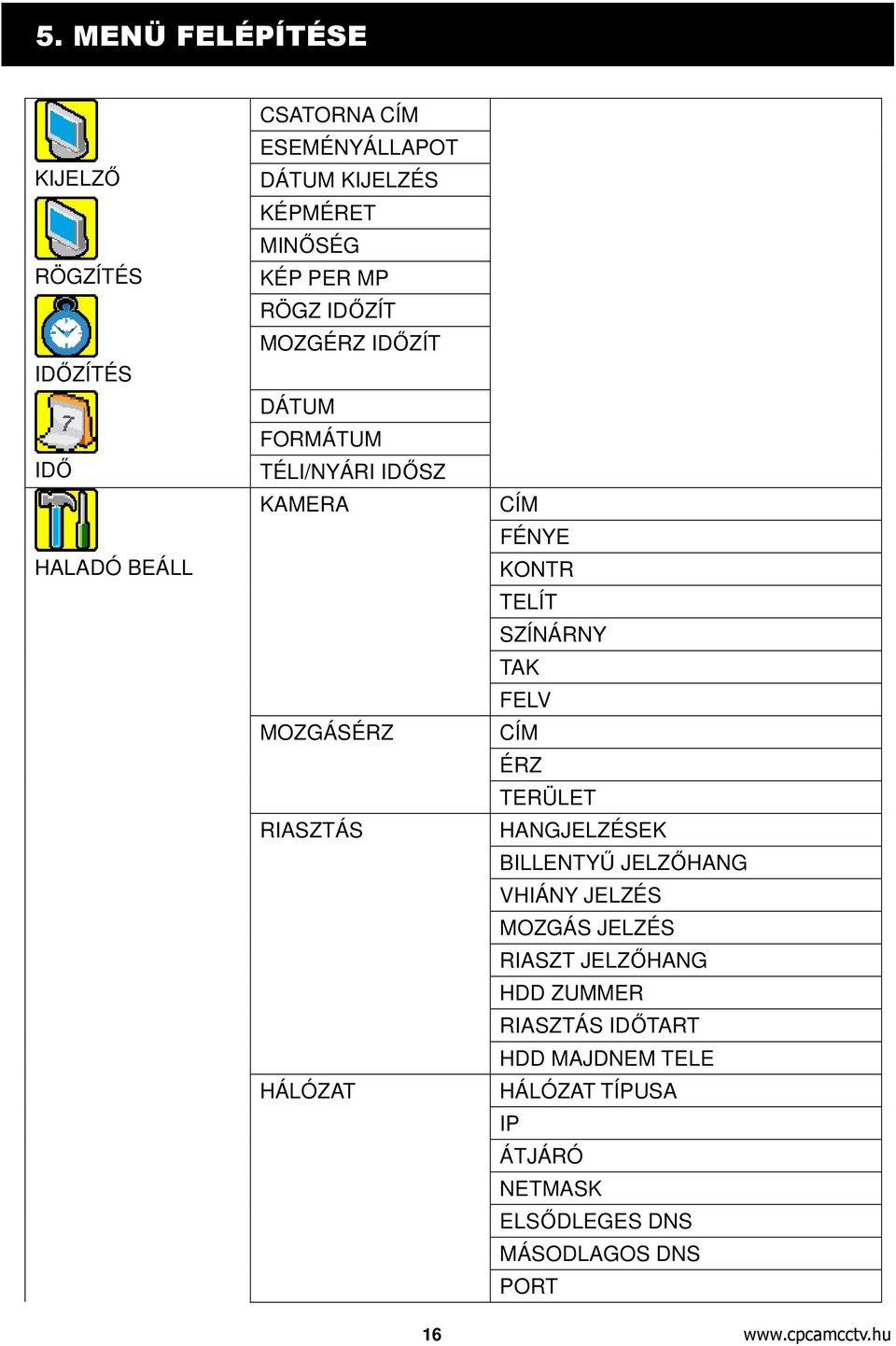

16 5. MENÜ FELÉPÍTÉSE KIJELZŐ RÖGZÍTÉS IDŐZÍTÉS IDŐ HALADÓ ÁLL CSATORNA CÍM ESEMÉNYÁLLAPOT DÁTUM KIJELZÉS KÉPMÉRET MINŐSÉG KÉP PER MP RÖGZ IDŐZÍT MOZGÉRZ IDŐZÍT DÁTUM FORMÁTUM TÉLI/NYÁRI IDŐSZ KAMERA MOZGÁSÉRZ RIASZTÁS HÁLÓZAT CÍM FÉNYE KONTR TELÍT SZÍNÁRNY TAK FELV CÍM ÉRZ TERÜLET HANGJELZÉSEK BILLENTYŰ JELZŐHANG VHIÁNY JELZÉS MOZGÁS JELZÉS RIASZT JELZŐHANG HDD ZUMMER RIASZTÁS IDŐTART HDD MAJDNEM TELE HÁLÓZAT TÍPUSA IP ÁTJÁRÓ NETMASK ELSŐDLEGES DNS MÁSODLAGOS DNS PORT 16

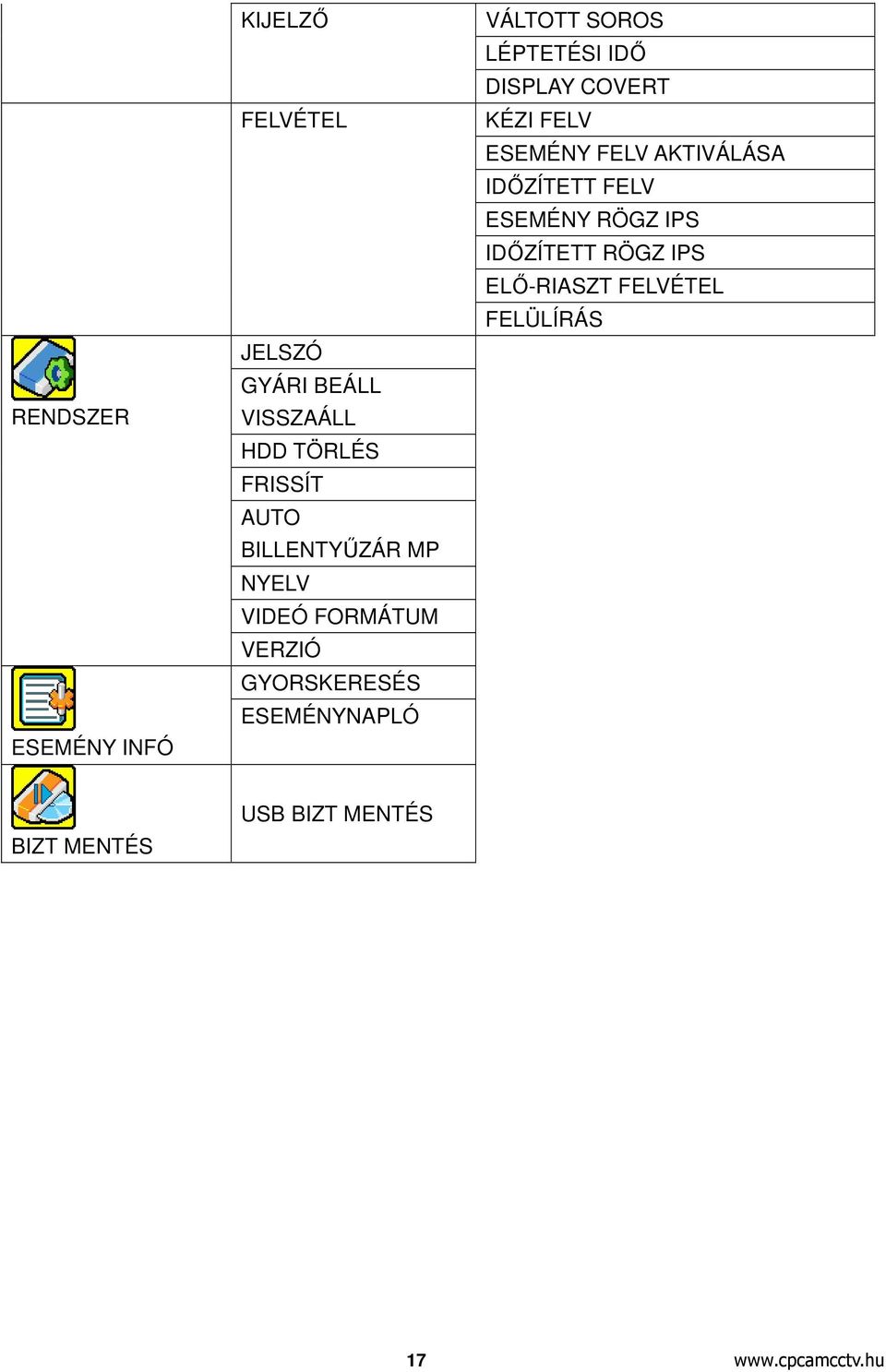

17 RENDSZER ESEMÉNY INFÓ KIJELZŐ FELVÉTEL JELSZÓ GYÁRI ÁLL VISSZAÁLL HDD TÖRLÉS FRISSÍT AUTO BILLENTYŰZÁR MP NYELV VIDEÓ FORMÁTUM VERZIÓ GYORSKERESÉS ESEMÉNYNAPLÓ VÁLTOTT SOROS LÉPTETÉSI IDŐ DISPLAY COVERT KÉZI FELV ESEMÉNY FELV AKTIVÁLÁSA IDŐZÍTETT FELV ESEMÉNY RÖGZ IPS IDŐZÍTETT RÖGZ IPS ELŐ-RIASZT FELVÉTEL FELÜLÍRÁS BIZT MENTÉS USB BIZT MENTÉS 17

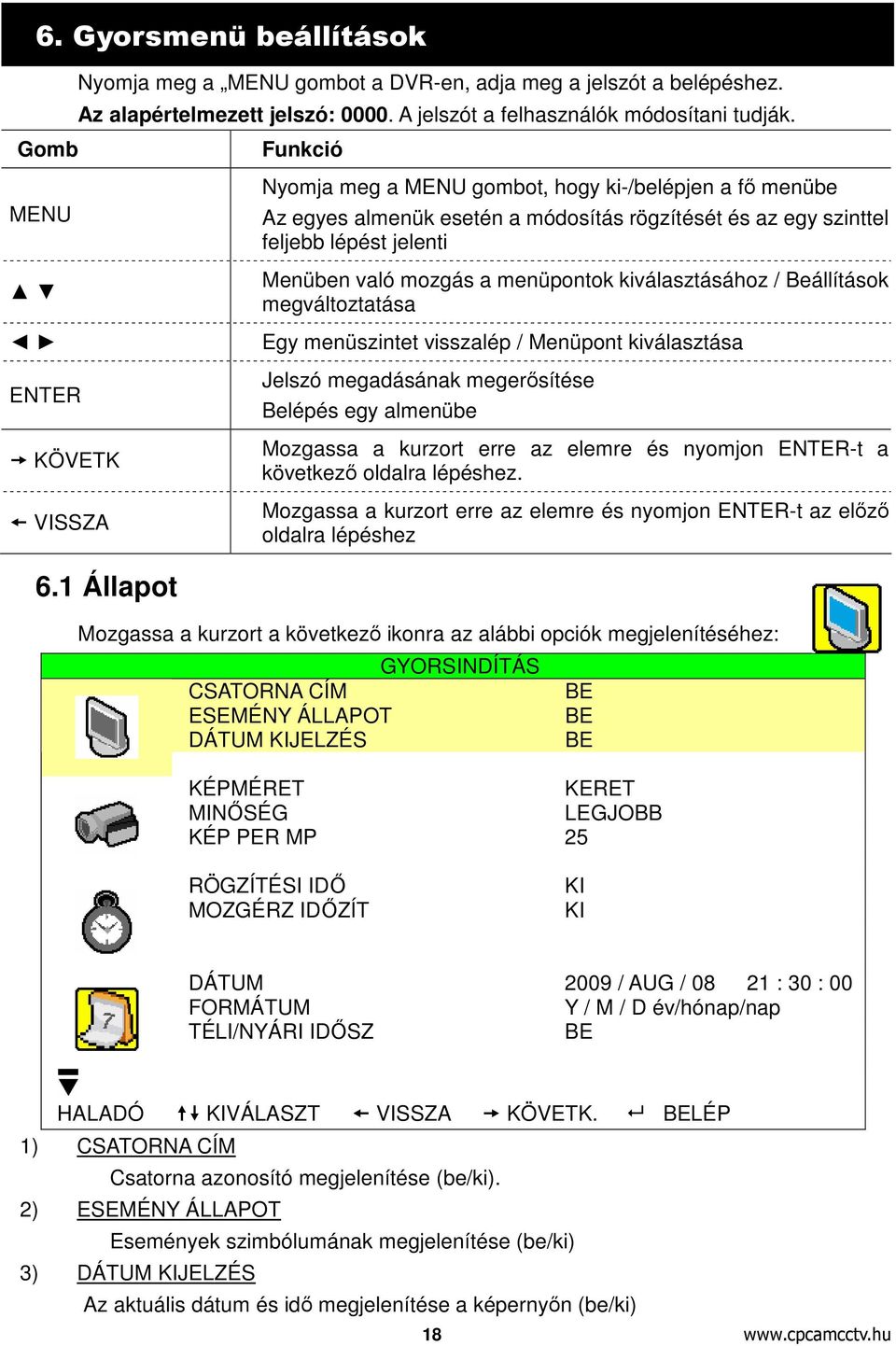

18 6. Gyorsmenü beállítások Gomb MENU ENTER KÖVETK VISSZA Nyomja meg a MENU gombot a DVR-en, adja meg a jelszót a belépéshez. Az alapértelmezett jelszó: A jelszót a felhasználók módosítani tudják. 6.1 Állapot Funkció Nyomja meg a MENU gombot, hogy ki-/belépjen a fő menübe Az egyes almenük esetén a módosítás rögzítését és az egy szinttel feljebb lépést jelenti Menüben való mozgás a menüpontok kiválasztásához / Beállítások megváltoztatása Egy menüszintet visszalép / Menüpont kiválasztása Jelszó megadásának megerősítése Belépés egy almenübe Mozgassa a kurzort erre az elemre és nyomjon ENTER-t a következő oldalra lépéshez. Mozgassa a kurzort erre az elemre és nyomjon ENTER-t az előző oldalra lépéshez Mozgassa a kurzort a következő ikonra az alábbi opciók megjelenítéséhez: GYORSINDÍTÁS CSATORNA CÍM ESEMÉNY ÁLLAPOT DÁTUM KIJELZÉS KÉPMÉRET KERET MINŐSÉG LEGJOBB KÉP PER MP 25 RÖGZÍTÉSI IDŐ MOZGÉRZ IDŐZÍT KI KI DÁTUM 2009 / AUG / : 30 : 00 FORMÁTUM Y / M / D év/hónap/nap TÉLI/NYÁRI IDŐSZ HALADÓ KIVÁLASZT VISSZA KÖVETK. LÉP 1) CSATORNA CÍM Csatorna azonosító megjelenítése (be/ki). 2) ESEMÉNY ÁLLAPOT Események szimbólumának megjelenítése (be/ki) 3) DÁTUM KIJELZÉS Az aktuális dátum és idő megjelenítése a képernyőn (be/ki) 18

19 6.2 Rögzítés Ebben a menüpontban lehetőség van a rögzítési paraméterek beállítására. Mozgassa a kurzort a következő ikonra az alábbi opciók megjelenítéséhez: GYORSINDÍTÁS CSATORNA CÍM ESEMÉNY ÁLLAPOT DÁTUM KIJELZÉS KÉPMÉRET KERET MINŐSÉG LEGJOBB KÉP PER MP 25 RÖGZÍTÉSI IDŐ MOZGÉRZ IDŐZÍT KI KI DÁTUM 2009 / AUG / : 30 : 00 FORMÁTUM Y / M / D év/hónap/nap TÉLI/NYÁRI IDŐSZ HALADÓ KIVÁLASZT VISSZA KÖVETK. LÉP 1) KÉPMÉRET A rögzítési képméret beálllítása: KERET (FRAME) / CIF 2) MINŐSÉG A következő négy lehetőség közül lehet választani: SUPERST/LEGJOBB /MAGAS / NORMÁL 3) KÉP PER MP - Rögzítési képsűrűség Manuális rögzítés esetére adja meg rögzítési sebességet. Az alábbi opciók kiválasztása lehetséges: PAL IPS KERET (FRAME) 3, 6, 12, 25 CIF 12, 25, 50, 100 További, a rögzítéssel kapcsolatos paraméterek a HALADÓ/FELVÉTEL menüpontban állíthatók be. 19

20 6.3 Időzítés Ebben a menüpontban rögzítés és észlelési funkciók idejét adhatja meg. Mozgassa a kurzort az ikonra az alábbi opciók megjelenítéséhez: GYORSINDÍTÁS CSATORNA CÍM ESEMÉNY ÁLLAPOT DÁTUM KIJELZÉS KÉPMÉRET KERET MINŐSÉG LEGJOBB KÉP PER MP 25 RÖGZÍTÉSI IDŐ MOZGÉRZ IDŐZÍT KI KI DÁTUM 2009 / AUG / : 30 : 00 FORMÁTUM Y / M / D év/hónap/nap TÉLI/NYÁRI IDŐSZ HALADÓ KIVÁLASZT VISSZA KÖVETK. LÉP 1) RÖGZÍTÉSI IDŐ - Rögzítés időzítés Időzített rögzítés ütemezésének beállítása. Használja a le/fel ( ) gombokat a beállítások módosításához (be/ki). A érték esetén nyomja meg az ENTER-t a további beállítások elvégzéséhez. RÖGZ IDŐZÍT VAS HÉTF KEDD SZERD CSÜT PÉN SZO A HALADÓ ÁLLÍTÁSOKHOZ FORDULJON A TELEPÍTŐHÖZ MOZGAT KIVÁLASZT 20

21 X tengely: 0 ~ 24 (Idő). Minden négyzet két órát jelent (négy darab 30 perces időszakra felosztva) Y tengely: napok (Hétfő ~ Vasárnap) Beállítás: Mozgassa a kurzort a kezdő időpontra, és nyomja meg az ENTER-t a kezdő időpont megadásához (piros színnel jelölt). Majd használja a nyilakat a programozáshoz. A beállítás végeztével, nyomja meg az ENTER gombot a befejező időpont létrehozásához (sárga színnel jelölt) és nyomja meg a (Menu) gombot a kilépéshez. 2) MOZGÉRZ IDŐZÍT - Mozgásérzékelés időzítése Mozgásérzékelés ütemezésének beállítása. Használja a le/fel ( ) gombokat a beállítások módosításához (be/ki). A érték esetén nyomja meg az ENTER-t a további beállítások elvégzéséhez. MOZGÉRZ IDŐZÍT VAS HÉTF KEDD SZERD CSÜT PÉN SZO A HALADÓ ÁLLÍTÁSOKHOZ FORDULJON A TELEPÍTŐHÖZ MOZGAT KIVÁLASZT X tengely: 0 ~ 24 (idő). Minden négyzet két órát jelent (négy darab 30 perces időszakra felosztva) Y tengely: napok hétfő ~ vasárnap Beállítás: Mozgassa a kurzort a kezdő időpontra, és nyomja meg az ENTER-t a kezdő időpont megadásához (piros színnel jelölt). Majd használja a nyilakat a programozáshoz. A beállítás végeztével, nyomja meg az ENTER gombot a befejező időpont létrehozásához (sárga színnel jelölt) és nyomja meg a (Menu) gombot a kilépéshez Megjegyzés: Ez a funkció csak az észlelés idejének beállítására és aktiválására vonatkozik. A mozgásérzékelési funkció beállításához és aktiválásához tekintse át a fejezetet. 21

22 6.4 Dátum beállítása Eszköz rendszer idejének és dátumának beállítása Nyomja meg a Menu gombot a belépéshez, majd mozgassa a kurzort a az alábbi opciók megjelenítéséhez: GYORSINDÍTÁS CSATORNA CÍM ESEMÉNY ÁLLAPOT DÁTUM KIJELZÉS ikonra KÉPMÉRET KERET MINŐSÉG LEGJOBB KÉP PER MP 25 RÖGZÍTÉSI IDŐ MOZGÉRZ IDŐZÍT KI KI DÁTUM 2009 / AUG / : 30 : 00 FORMÁTUM Y / M / D év/hónap/nap TÉLI/NYÁRI IDŐSZ HALADÓ KIVÁLASZT VISSZA KÖVETK. LÉP 1) DÁTUM Aktuális dátum és idő beállítása. Alapértelmezett sorrend: év-hónap-nap-óra-perc-másodperc. 2) FORMÁTUM A következő három formátum közül választhat: Y-M-D, M-D-Y, D-M-Y. (Y=év, M=hónap, D=nap) 3) TÉLI/NYÁRI IDŐSZ - Téli/Nyári időszámítás Használja a gombokat a Téli/Nyári időszámítás beállításához. Amennyiben a kurzor a értéken van, nyomja meg az ENTER-t a további beállítások elvégzéséhez. TÉLI/NYÁRI IDŐSZ START IDŐ 4TH SUN - MAR 24 : 00 : 00 VÉGE 4TH SUN - OCT 24 : 00 : 00 ÁLLÍT 01 : 00 A HALADÓ ÁLLÍTÁSOKHOZ FORDULJON A TELEPÍTŐHÖZ KIVÁLASZT VISSZA KÖVETK. LÉP 22

23 Állítsa be a kezdő és befejezési időpontokat a Téli/Nyári időszámítás beállításához, és adja meg a korrekciót órában. A fenti példa a következőt jelenti: a megadott periódus március 4.-től (vasárnap) október 4-ig (vasárnap) tart, és a rendszer hozzáad egy órát a rendszeridőhöz. Beállítások elvégzése után nyomja meg a menü gombot ismételten a befejezési időpont létrehozásához, illetve kilépéshez. 23

24 7. HALADÓ MENÜ 7.1 HALADÓ Nyomja meg a MENU gombot, majd adja meg a jelszót (alapértelmezett: 0000). Mozgassa a kurzort a menüpontra és nyomja meg az ENTER-t. A képernyőn az alábbi opciókat fogja látni. KAMERA MOZGÁSÉRZ RIASZTÁS HÁLÓZAT KIJELZŐ FELVÉTEL HALADÓ ÁLL A HALADÓ ÁLLÍTÁSOKHOZ FORDULJON A TELEPÍTŐHÖZ KIVÁLASZT VISSZA KÖVETK. LÉP KAMERA Ebben az almenüben olyan speciális kamera beállítások elvégzése lehetséges, mint például kamera azonosító beállítása vagy fényerő módosítása. Mozgassa a kurzort a KAMERA menüpontra és nyomja meg az ENTER-t. A képernyőn az alábbi opciókat fogja látni: KAMERA CÍM FÉNYE KONTR TELÍT SZÍNÁRNY TAK FELV CH KI CH KI CH KI CH KI A HALADÓ ÁLLÍTÁSOKHOZ FORDULJON A TELEPÍTŐHÖZ KIVÁLASZT VISSZA KÖVETK. LÉP Beállítás közben az aktuális kamera képe látható háttérként. 1) CÍM - Elnevezés Válassza ki a megváltoztatni kívánt kamera elnevezését, majd nyomjon ENTER-t, hogy belépjen a beállításokhoz. Nevezze el mindegyik kamerát (maximum 6 karakter). Alap beállításként a kamera száma látható. 24

25 2) FÉNYE / KONTR / TELÍT / SZÍNÁRNY - Fényerő / Kontraszt / Színezettség / Színárnyalat Kameránként állítsa be a megfelelő értékeket. Alapértelmezett értékek: kontraszt: 98, összes többinél 128. Értékek beállítása 0~255 között lehetséges. 3) TAK - Kitakarás Rögzítés esetén a kiválasztott kamera képének kitakarása (be/ki). Amennyiben a funkció aktív a következő felirat fog megjelenni a képernyőn: COV. 4) FELV - Rögzítés A kiválasztott kamera képének kizárása vagy engedélyezése a rögzítésből. Amennyiben a funkció aktív állapotban van, a következő ikon lesz látható a kamera képén: MOZGÁSÉRZÉKELÉS Ebben az almenüben a mozgásérzékeléshez kapcsolódó funkciók beállításának elvégzésére van lehetőség. Mozgassa a kurzort a MOZGÁSÉRZÉKELÉS menüpontra és nyomja meg az ENTER gombot. Az alábbiakat fogja látni a képernyőn: MOZGÁSÉRZÉKELÉS CÍM ÉRZ TERÜLET CH1 KI ÁLL CH2 KI ÁLL CH3 KI ÁLL CH4 KI ÁLL A HALADÓ ÁLLÍTÁSOKHOZ FORDULJON A TELEPÍTŐHÖZ KIVÁLASZT VISSZA KÖVETK. LÉP 1) CÍM - Elnevezés Kamera azonosító. 2) ÉRZ - Mozgásérzékelés Aktiválja a mozgásérzékelési funkciót a kiválasztott csatornán (be/ki). 3) TERÜLET 3db rögzített méretű és pozíciójú területre állítható be az érzékelés, minden csatornán. Nyomja meg az ENTER gombot a terület beállításához. Az alábbi ábrához hasonló kép fog megjelenni a képernyőn. A rózsaszín területen nem történik mozgásérzékelés, míg az átlátszón igen. 25

26 Kizárólag az átlátszó területen történik érzékelés, a pirossal fedett területeken nem. Nyomja meg a vagy a gombot az bővebb aktív területre váltáshoz. Nyomja meg a vagy gombot a szűkebb aktív területre váltáshoz RIASZTÁS Figyelmeztetés beállítása különböző esetekre, mint pl. HDD megtelt. Mozgassa a kurzort az RIASZTÁS menüpontra és nyomja meg az ENTER gombot. Az alábbi ábra fog megjelenni a képernyőn: HANGJELZÉSEK BILLENTYŰ JELZŐHANG VHIÁNY JELZÉS MOZGÁS JELZÉS RIASZT JELZŐHANG HDD ZÜMMER RIASZTÁS IDŐTART RIASZTÁS HDD MAJDNEM TELE 05 A HALADÓ ÁLLÍTÁSOKHOZ FORDULJON A TELEPÍTŐHÖZ KIVÁLASZT VISSZA KÖVETK. LÉP 1) HANGJELZÉSEK - Belső hangjelzések Hangjelzés engedélyezése vagy tiltása (be/ki) ha a belső zümmer aktív állapotban van: billentyűzet, videójel hiány, mozgásérzékelés Megjegyzés: amennyiben ez a funkció ki van kapcsolva, a 3), 4), 5) és 6) pontok is le lesznek tiltva; még akkor is, ha korábban engedélyezve voltak. 2) BILLENTYŰ JELZŐHANG - Billentyűzet hangjelzés A kezelőgombok megnyomásakor hangjelzés engedélyezése vagy tiltása (be/ki). 3) VHIÁNY JELZÉS - Videójel hiány jelzése Hangjelzés engedélyezése vagy tiltása videójel hiánykor (be/ki). 4) MOZGÁS JELZÉS - Videó mozgásérzékelő jelzése Hangjelzés engedélyezése vagy tiltása Mozgásérzékelés esetén. 26

27 5) RIASZT JELZŐHANG - Belső riasztási hangjelzés Hangjelzés engedélyezése vagy tiltása belső riasztáskor (be/ki). 6) HDD ZÜMMER HDD megtelésének előrejelzése A HDD hibajelző hangjának engedélyezése vagy tiltása (be/ki). 7) RIASZTÁS IDŐTART - Riasztási időtartam A riasztás időtartamának beállítása a Le/Fel gombokkal (5 / 10 / 20 / 40mp). 8) HDD MAJDNEM TELE Abban az esetben, ha a HDD-n levő üres hely a beállított méretre csökken, jelzést fog generálni. STATIKUS HÁLÓZAT Mozgassa a kurzort a HÁLÓZAT menüpontra és nyomja meg az ENTER gombot. Az alábbi ábra fog megjelenni a képernyőn: HÁLÓZAT HÁLÓZAT TÍPUSA STATIKUS IP ÁTJÁRÓ NETMASK ELSŐDLEGES DNS MÁSODLAGOS DNS PORT 0080 A HALADÓ ÁLLÍTÁSOKHOZ FORDULJON A TELEPÍTŐHÖZ KIVÁLASZT VISSZA KÖVETK. LÉP - Statikus IP cím 1) HÁLÓZAT TÍPUSA Állítsa be a hálózat típusát STATIKUS-RA, majd adja meg az összes információt a DVR-en. 2) IP / ÁTJÁRÓ / NETMASK - Hálózati információk Írja be az összes információt, amit az Internet (hálózati) szolgáltatótól kapott. 3) DNS (ELSŐDLEGES DNS / MÁSODLAGOS DNS) Írja be a DNS IP címét, amit a szolgáltatótól kapott. 4) PORT - Web port címe Értéke 1~9999 között lehet. Alapértelmezett érték: 80. Esetenként javasolt, hogy módosítsa ezt az értéket rugalmassági vagy biztonsági okokból. 27

28 PPPOE Példa: HÁLÓZAT TÍPUSA STATIKUS STATIKUS IP KAPU NETMASZK ELSŐDLEGES DNS MÁSODLAGOS DNS PORT 0080 A HALADÓ ÁLLÍTÁSOKHOZ FORDULJON A TELEPÍTŐHÖZ KIVÁLASZT VISSZA KÖVETK. LÉP 1) HÁLÓZAT TÍPUSA Hálózat típusát állítsa PPOE-re 2) FELHASZN NÉV / JELSZÓ Adja meg a szolgáltatótól kapott jelszót és felhasználónevet. 3) DNS (PRIMARY DNS / SECONDARY DNS) Írja be a DNS IP címét, amit a szolgáltatótól kapott. 4) PORT - Web port címe Értéke 1~9999 között lehet. Alapértelmezett érték: 80. Esetenként javasolt, hogy módosítsa ezt az értéket rugalmassági vagy biztonsági okokból. Példa: HÁLÓZAT TÍPUSA FELHASZN NÉV JELSZÓ PPPOE PPPOE ÜRES ÜRES IP ÁTJÁRÓ NETMASK ELSŐDLEGES DNS MÁSODLAGOS DNS PORT 0080 A HALADÓ ÁLLÍTÁSOKHOZ FORDULJON A TELEPÍTŐHÖZ KIVÁLASZT VISSZA KÖVETK. LÉP Megjegyzés: A PPPoE funkció használatához szerezze be a szolgáltatótól jelszót és felhasználónevet, illetve DDNS hozzáférést, ami megfelel egy bizonyos Host név dinamikus IP címével. A PPPoE beállításokhoz tekintse át a Hálózat (NETWORK) részt. DDNS beállításokhoz pedig tekintse át a DDNS részt. 28

29 DHCP 1) HÁLÓZAT TÍPUSA Állítsa be a hálózat típusát DHCP-re 2) ELSŐDLEGES DNS / MÁSODLAGOS DNS Írja be a szolgáltatótól kapott IP címet. 3) PORT Web port címe Értéke 1~9999 között lehet. Alapértelmezett érték: 80. Esetenként javasolt, hogy módosítsa ezt az értéket rugalmassági vagy biztonsági okokból. Példa: DHCP HÁLÓZAT TÍPUSA DHCP IP KAPU NETMASK ELSŐDLEGES DNS MÁSODLAGOS DNS PORT 0080 A HALADÓ ÁLLÍTÁSOKHOZ FORDULJON A TELEPÍTŐHÖZ KIVÁLASZT VISSZA KÖVETK. LÉP Megjegyzés: Router támogatása szükséges a DHCP funkcióhoz, illetve kábeles modemre van szükség DHCP szolgáltatással és DDNS hozzáféréshez, ahhoz, hogy a funkció megfelelően működjön KIJELZŐ A képernyőn megjelenő OSD jelzések beállítására van lehetőség ebben a menüpontban. Mozgassa a kurzort a KIJELZŐ menüpontra és nyomja meg az ENTER gombot. Az alábbi ábra fog megjelenni a képernyőn: KIJELZŐ VÁLTOTT SOROS LÉPTETÉSI IDŐ 03 DISPLAY COVERT A HALADÓ ÁLLÍTÁSOKHOZ FORDULJON A TELEPÍTŐHÖZ KIVÁLASZT VISSZA KÖVETK. LÉP 1) VÁLTOTT SOROS Funkció engedélyezése vagy tiltása (be/ki) 2) LÉPTETÉSI IDŐ Teljes képernyős megjelenítés esetén a léptetési idő beállítása 3 / 5 / 10 / 15 mp. 29

30 3) DISPLAY COVERT A KAMERA menüpontban az egyes kamerákra beállított takarás (TAK) tényének kijelzése engedélyezhető vagy tiltható le. Engedélyezés esetén TAK felirat jelenik meg a kép helyén, tiltás esetén nincs jelzés FELVÉTEL A rögzítési paraméterek beállításához, mozgassa a kurzort a FELVÉTEL menüpontra és nyomja meg az ENTER gombot. Az alábbi ábra fog megjelenni a képernyőn: FELVÉTEL KÉZI FELV ESEMÉNY FELV AKTIVÁLÁSA IDŐZÍTETT FELV ESEMÉNY RÖGZ IPS 100 IDŐZÍTETT RÖGZ IPS 100 ELŐ-RIASZT FELVÉTEL FELÜLÍRÁS A HALADÓ ÁLLÍTÁSOKHOZ FORDULJON A TELEPÍTŐHÖZ KIVÁLASZT VISSZA KÖVETK. LÉP 1) KÉZI FELV - Kézi rögzítés engedélyezése Manuális rögzítési funkció engedélyezése vagy tiltása (be/ki) 2) ESEMÉNY FELV AKTIVÁLÁSA Eseményvezérelt rögzítési funkció engedélyezése vagy tiltása (be/ki) 3) IDŐZÍTETT FELV Időzített rögzítés engedélyezése vagy tiltása (be/ki) 4) ESEMÉNY RÖGZ IPS - Eseményvezérelt rögzítési képsűrűség Válassza ki az eseményvezérelt rögzítés képsűrűségét (Eseményvezérelt rögzítés riasztás vagy mozgás által indított rögzítést jelent.) Az alábbi opciók kiválasztása lehetséges: PAL IPS KERET (FRAME) 3, 6, 12, 25 CIF 12, 25, 50,

31 5) IDŐZÍTETT RÖGZ IPS - Időzített rögzítési képsűrűség Válassza ki az időzített rögzítési képsűrűséget. Az alábbi opciók kiválasztása lehetséges: PAL IPS KERET (FRAME) 3, 6, 12, 25 CIF 12, 25, 50, 100 6) ELŐ-RIASZT FELVÉTEL - PRE-Alarm rögzítés Amennyiben mind a pre-alarm, mind pedig az eseményvezérelt rögzítési funkciók aktív állapotban vannak, a DVR 8MB-nyi adatot fog rögzíteni minden esemény előtt. 7) FELÜLÍRÁS Abban az esetben, ha az opció engedélyezve van, akkor a felvételek közül a legrégebbi 5GB-i felvétel nem lesz már elérhető és a rendszer automatikusan felül fogja írni, amennyiben 5GB alá csökken a szabad tárkapacitás. 7.2 RENDSZER Nyomja meg a MENU gombot, majd adja meg a jelszót (alapértelmezett (0000). Mozgassa a kurzort a menüpontra és nyomja meg az ENTER-t. A képernyőn az alábbi opciókat fogja látni. RENDSZER JELSZÓ GYÁRI ÁLL VISSZAÁLL HDD TÖRLÉS FRISSÍT AUTO BILLENTYŰZÁR MP NYELV VIDEÓ FORMÁTUM VERZIÓ XXXX VISSZAÁLLÍT HDD-MASTER-1 INDÍT SOHA MAGYAR PAL A-0000 A HALADÓ ÁLLÍTÁSOKHOZ FORDULJON A TELEPÍTŐHÖZ KIVÁLASZT VISSZA KÖVETK. LÉP 31

32 1) JELSZÓ - Jelszó beállítása A jelszó beállítása, módosítása 2) GYÁRI ÁLL VISSZAÁLL - Alapértelmezett beállítások visszaállítása Nyomja meg az ENTER gombot, majd válassza a IGEN opciót az alapértelmezett beállítások visszaállításához, vagy válassza a NEM opciót a kilépéshez (változás nélkül). 3) HDD TÖRLÉS Válassza ki a HDD-t, majd nyomja meg az ENTER gombot. A törléshez válassza az IGEN opciót, vagy a kilépéshez a NEM opciót. 4) FRISSÍT - Firmware / OSD frissítése Firmware frissítés indítása. Ne indítsa el ezt a funkciót, ha nem állnak rendelkezésére a frissítéshez szükséges feltételek. Ellenkező esetben károsodhat a DVR, csak a gyártó képes működésképessé tenni. 5) AUTO BILLENTYŰZÁR MP - Automatikus billentyűzár Adja meg, hogy mennyi idő után aktiválódjon a funkció (soha, 10 / 30 / 60 (perc) 6) NYELV - OSD nyelve Válassza ki az OSD nyelvét 7) VIDEÓ FORMÁTUM - jelrendszer Az aktuális videó jelrendszer megjelenítése 8) VERZIÓ A DVR belső szoftverének verziószáma 32

33 7.3 ESEMÉNY INFÓ Nyomja meg a MENU gombot, majd adja meg a jelszót (alapértelmezett (0000). Mozgassa a kurzort a menüpontra és nyomja meg az ENTER-t. A képernyőn az alábbi opciókat fogja látni. GYORSKERESÉS ESEMÉNYNAPLÓ ESEMÉNY INFÓ A HALADÓ ÁLLÍTÁSOKHOZ FORDULJON A TELEPÍTŐHÖZ KIVÁLASZT VISSZA KÖVETK. LÉP GYORSKERESÉS Események keresése idő megadásával és közvetlen lejátszása. Mozgassa a kurzort a GYORSKERSÉS menüpontra és nyomja meg az ENTER gombot. Az alábbi ábra fog megjelenni: IDŐ KERESÉS DÁTUM KERESÉS 2009 / JUN / : 48 : 00 HDD ÖSSZES HDD INDÍT A HALADÓ ÁLLÍTÁSOKHOZ FORDULJON A TELEPÍTŐHÖZ KIVÁLASZT VISSZA KÖVETK. LÉP 1) DÁTUM KERESÉS Adjon meg egy idő, melyre szeretné a keresést indítani: (év/hónap/nap/óra/perc) 2) HDD - HDD kiválasztása 3) INDÍT Mozgassa a kurzort a INDÍT menüpontra és nyomja meg az ENTER-t a rögzített fájl kereséséhez és a találatok közvetlen lejátszásához. A keresés ideje akár 1-2 percig is eltarhat. Ez idő alatt a kezelőszervek letiltásra kerülnek (csak a billentyűzet jelzőhang működik). 33

34 7.3.2 ESEMÉNYNAPLÓ Eseménynapló információinak megjelenítése (esemény típusa, idő, kamera) vagy a bejegyzések teljes törlése Mozgassa a kurzort az ESEMÉNYNAPLÓ menüpontra és nyomja meg az ENTER gombot. Az alábbi ábrához hasonló fog megjelenni a képernyőn: ESEMÉNYNAPLÓ ESEMÉNY IDŐ MEGJEGY TÁPFESZ 2009 / 08 / 30 20:27:49 VHIÁNY 2009 / 08 / 30 20:05:05 01 VHIÁNY 2009 / 08 / 30 20:00:11 02 VHIÁNY 2009 / 08 / 30 16:00:08 03 VHIÁNY 2009 / 08 / 30 15:09:32 04 VHIÁNY 2009 / 08 / 30 11:00:08 01 VHIÁNY 2009 / 08 / 30 10:27:33 02 VHIÁNY 2009 / 08 / 30 08:05:55 03 VHIÁNY 2009 / 08 / 30 08:05:26 04 VHIÁNY 2009 / 08 / 30 08:00:22 01 ELŐZŐ KÖV TÖRÖL A HALADÓ ÁLLÍTÁSOKHOZ FORDULJON A TELEPÍTŐHÖZ KIVÁLASZT VISSZA KÖVETK. LÉP 7.4 BIZT MENTÉS A mentett felvételek közvetlenül lejátszhatók a kliens programmal, vagy AVI fájlba történő konvertálás után bármilyen lejátszó programmal. Megjegyzés: audió és videó felvétel együttes mentése előtt győződjön meg róla, hogy van-e kamera csatlakoztatva az audiót támogató bemenetre és van felvétel az adott csatornán. Mozgassa a kurzort a BIZT MENTÉS menüpontra és nyomjon ENTER-t BIZT MENTÉS USB BIZT MENT A HALADÓ ÁLLÍTÁSOKHOZ FORDULJON A TELEPÍTŐHÖZ KIVÁLASZT VISSZA KÖVETK. LÉP 34

35 USB eszközre történő mentés előtt ellenőrizze a következőket: 1) A DVR támogatja az USB eszközt. Amennyiben nem, akkor a következő üzenet fog megjelenni: USB ERROR (USB hiba). Kompatibilis USB memóriák listájához tekintse át a 2-es mellékletet. 2) Az eszköz formátumának FAT32-nek kell lennie. Ha nem így van, akkor számítógép segítségével formatálja. 3) Ne legyen semmilyen adat az eszközön. Ajánlott, hogy töröljön minden adatot, mielőtt elkezdené a kimentést. Megjegyzés: USB eszközre történő mentés közben az OSD felület és a hálózati mentés funkció nem elérhető Megjegyzés: Egyszerre max. 2GB mennyiségű adat menthető ki. Nagyobb terjedelem esetén több kiseb lépésben álítsa be a mentési feltételeket. Mozgassa a kurzort az USB BIZT MENT menüpontra és nyomja meg az ENTER gombot. Az alábbi ábrához hasonló képet fogja látni: USB BIZT MENT START IDŐ 2009 / 08 / 31 13:00:05 VÉGE 2009 / 08 / 31 13:10:05 ÜRES HELY MB CSATORNA HDD AZON ÖSSZES HDD INDÍT A HALADÓ ÁLLÍTÁSOKHOZ FORDULJON A TELEPÍTŐHÖZ KIVÁLASZT VISSZA KÖVETK. LÉP 1) START IDŐ - Kezdő időpont Adja meg a kezdeti időpontot a kimentéshez 2) VÉGE - Befejező időpont Adja meg a befejező időpontot a kimentéshez 3) ÜRES HELY - Rendelkezésre álló üres hely Behelyezett USB meghajtó rendelkezésre álló kapacitásának megjelenítése 4) CSATORNA Kamerák kiválasztása az ENTER gomb megnyomásával. Szimbólum megváltozik a csatorna száma előtt. azt jelenti, hogy a kamera ki van jelölve a letöltéshez, nincs kijelölve. 5) HDD AZON 6) INDÍT Nyomja meg azt ENTER gombot a kimentés indításához az USB meghajtóra. Megjegyzés: hanggal együtt történő rögzítéshez csatlakoztasson olyan kamerát a rendszerhez, mely rendelkezik audió funkcióval. A 4 csatornás rögzítőknél az 1-es csatorna áll rendelkezésre, hang rögzítésére. 35

36 8. Távoli hozzáférés DVR üzemeltetése távolról a VideoViewer program, IE böngésző vagy APPLE QuickTime Player segítségével. 8.1 VideoViewer kliens program Telepítés és hálózati csatlakozás 1) Szoftver telepítése Helyezze a CD-t a meghajtóba. A megjelenő ablakban válassza ki a Licensed Software AP (Program telepítése CD-ről) vagy a Download Latest Version (Legújabb verzió letöltése) menüpontos. Ez utóbbi esetben Internet kapcsolat esetén automatikusan letöltődik és elindul a telepítése a legfrissebb kliens programnak. Telepítés után a következő parancsikon fog megjelenni az asztalon: 2) Hálózati csatlakozás Helyi csatlakozás LAN-on keresztül 1) Csatlakoztassa a DVR-t a számítógéphez LAN hálózati kábellel. Alapértelmezett DVR IP cím a következő: , illetve az alapértelmezett felhasználónév és jelszó: admin/admin 2) Állítsa a számítógép IP címét a következőre: XXX (1~255, kivéve 10) annak érdekében, hogy a számítógép és a DVR ugyanazon a domain néven legyen. 36

37 3) Kattintson az ikonra:, és lépjen be a VideoViewer programba. Alapértelmezettként a címjegyzék (ADDRESS BOOK) panel fog megjelenni a vezérlőpanel jobb oldalán 4) Kattintson erre az ikonra: majd a Címek hozzáadása ikonra:, ezután adja meg az IP címet, a felhasználói nevet és jelszót, valamint a csatlakoztatni kívánt DVR port számát. Amennyiben nem ismert az IP cím és port szám, kattintson a következő ikonra: (Keresés), majd a (Frissítés) ikonra az elérhető IP címek listázásához, melyek ugyanazzal a domain névvel rendelkeznek, mint a számítógép. A talált címek hozzáadása a következő gombbal: (Címek hozzáadása) lehetséges. A részletesebb leírást a fejezetben talál. 5) Kattintson kétszer a beírt IP címre a belépéshez. Belépéskor az Esemény napló (EVENT) fog megjelenni alapértelmezettként. Távoli hozzáférés Interneten keresztül a) Kattintson a következő ikonra:, a programba való belépéshez. Alapértelmezett beállításként a címjegyzék (ADDRESS BOOK) panel fog megjelenni a vezérlőpanel jobb oldalán. b) Kattintson az ikonra (Címjegyzék) (hozzáadás) majd a hozzáadás gombra. Írja be DVR IP címét, felhasználónevet, jelszót és a port számát, melyhez csatlakozni szeretne. Alapértelmezett DVR értékek: IP cím Felhasználó név admin Jelszó admin Port

38 Vagy: Kattintson a következő ikonra (Keresés) (Frissítés) az IP címek listázásához. A listázott címeket a következő gombbal lehet hozzáadni a címjegyzékhez: (Hozzáadás Vezérlőpult címjegyzékhez). A részletesebb leírást a fejezetben talál c) Kattintson a címjegyzékbe beírt IP címre a belépéshez. Az eseménynapló fog megjelenni alapértelmezettként. ablak jelenik meg. A programmal történő csatlakozás után az egyszerűsített megjelenítő Egyszerűsített megjelenítés 38

39 Teljes megjelenítés A gombra kattintva megjelenik a teljes képernyős kezelőfelület: 39

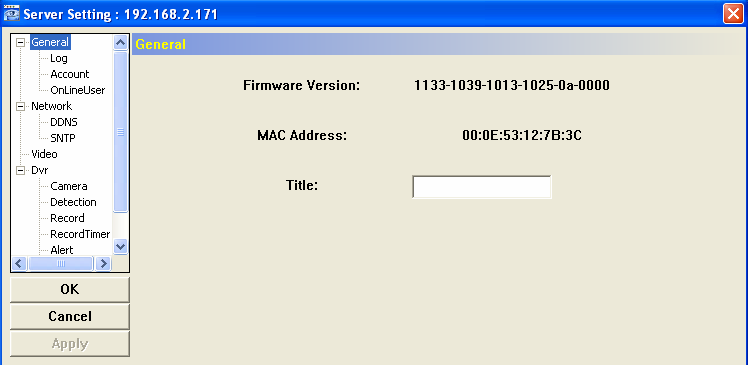

40 Főbb funkciógombok Ikonok Egysz. megj. Teljes megj. Funkció Címjegyzék Leírás Kattintson az ikonra a címjegyzék megnyitásához. Lehetőség van az egyes bejegyzések szerkesztésére, törlésére. Remote Config DVR paramétereinek beállítása Általános beállítások Record Setting Custom Setting Hálózaton keresztüli rögzítés beállítása. A kezelőfelület nyelvezetének beállítása (program újraindítást igényel). / / Eseménynapló Rögzítés / Rögzítés leállítása Pillanatkép Információ DVR vezérlőpult Az ikonra kattintással megtekintheti a program eseménynaplójának bejegyzéseit, a rögzítési eseményeket. Dátum alapján végezhet keresést vagy az egyes bejegyzésekre kattintva, elindíthatja a felvétel lejátszását. Kattintson az ikonra a hálózati rögzítés indításához / leállításához Kattintson az ikonra a kijelölt DVR megjelenített képének mentéséhez a beállított helyre. A kiválasztott DVR hálózati információinak megjelenítése. DVR vezérlőpult megjelenítése. A megjelenő ablakban az adott DVR-en, az adott jogosultsággal elérhető funkciók nyomógombjai lesznek aktívak. DVR-ek váltása Az egyes megjelenített képek közötti váltáshoz kattinson a megfelelő fülre az ablak alján. Live1: Bejelentkezés után ezzel a gombbal lehet élőképes megjelenítésre kapcsolni. Play1: Videó kiválasztása után ezzel a gombbal lehet azt lejátszani. Download: kiválasztott videó letöltése Hangerő Audió csatorna tiltása/engedélyezése ill. a hangerő beállítása (ha a DVR támogatja) 40

41 8.1.3 Program használata Rögzítés Különböző események hatására lehetőség van a felvételek rögzítésére, a DVR-rel párhuzamosan, a kliens programot futtató számítógépen is. A beállításhoz kattintson a vagy a ikonra, majd a (Record Settings) ikonra és lépjen be a rögzítési beállításokhoz. Jelölje ki a kívánt rögzítési módokat és kattintson duplán a VIDEO PATH cellára, a fájlok mentési útvonalának megadásához. Rögzítés típusa: Manual / Schedule / Motion / Alarm Kézi / Ütemezett / Mozgás / Riasztás (CPD540-nél nem működik) Hard Disk Overwrite: HDD felülírás engedélyezése Prev/Post Event Record Time: esemény előtti / utánni rögzítés idejének megadása Record Time Range: Weekly / Custom (Heti / Egyedi időzítés) Heti bontásban a hét minden napjára megadható, hogy milyen rögzítési módok érvényesek. Egyedi időzítés esetén az egyes felvételi módokat konkrét időközökre lehet beállítani. Amennyiben a MANUAL (kézi) opció ki van jelölve, kattintson a vagy ikonra a manuális rögzítés azonnali indításához. A fájlok a megadott helyre kerülnek mentésre. A jobb felső sarokban a REC felirat fog látszani. 41

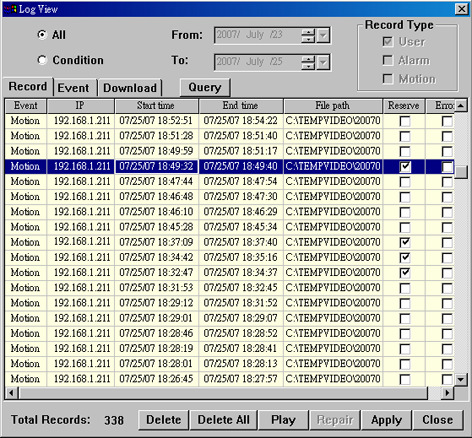

42 Amennyiben MOTION (Mozgásérzékelés) és/vagy ALARM (Riasztás) opciók vannak bejelölve, akkor az esemény bekövetkeztekor a rögzítés azonnal megkezdődik a PC-n is. A fájlok a megadott helyre kerülnek mentésre Visszajátszás A PC-n rögzített fájlok lejátszásához kattintson a következő gombra: (Log), és kattintson a Record vagy Backup fülre. Alapértelmezett beállításként, az összes hálózaton keresztül rögzített fájl listázásra kerül. A keresés gyorsításához rendezze a bejegyzéseket. Rögzített fájl azonnali lejátszásához válasszon ki egy bejegyzést a listáról és kattintson a PLAY gombra vagy kattintson duplán a kiválasztott bejegyzésre. Ezután az alábbi ábrához hasonló vezérlőpanel fog megjelenni a fő vezérlőpanel alatt. Megjegyzés: A rögzített felvételek lejátszásakor az élőképes fülön (LIVE) csak osztott képernyős megjelenítésre van lehetőség. 42

43 NO. Funkció Leírás 1 Információs sáv Ezen a területen az éppen lejátszott/letöltött fájl adatai láthatóak: fájl neve, a rögzítés ideje, lejátszási sebesség, stb. 2 Lejátszó sáv A lejátszás állapota követhető nyomon Vezérlő gombok Ez a terület csak a visszajátszás indításakor kerül engedélyezésre. (Gyors visszatekerés) / (Gyors előre tekerés) / (Stop) 3 / (Szünet) / (Lejátszás) Rewind / Forward (Gyors vissza és előretekerés) a kétszeres gyors vissza és előretekeréshez nyomja meg a gombot egyszer, a négyszeres sebességhez kétszer, a nyolcszoros sebességhez háromszor A legmagasabb elérhető sebesség 16x-os. 4 De-Interlace A vibrálás csökkentésére alkalmas kimerevített kép esetén Network Backup (Hálózati kimentés) Hálózaton keresztüli kimentéshez kattintson a ikonra, majd a vagy ikonra. A megjelenő ablakban állítsa be az időtartományt, mely közötti felvételeket le kívánja menteni vagy a jobb oldalon az esemény típusát. Az alábbihoz hasonló oldal fog megjelenítésre kerülni: Megjegyzés: A funkció működtetéséhez SUPERVISOR felhasználói szinttel kell rendelkeznie. Megjegyzés: A mentés megkezdése előtt győződjön meg róla, hogy a DVR nincs Visszajátszás módban, ellenkező esetben a mentés kezdetekor automatikusan leálll a visszajátszás. 43

44 1) Válassza ki a HDD és a kamera számát. 2) Letöltés két adott időpont között. Adja meg az időtartamot: kezdő időpont (Start Time) és befejező időpont (End Time). 3) Letöltés esemény alalpján Válassza ki a megjelenítésre kerülő események típusát. A legutóbbi események kerülnek a lista elejére - Az események szűréséhez, jelölje be az események típusát: System / Manual / Alarm / Motion / Timer, majd válassza ki a kívánt tételt a listáról. A lista egy elemére kattintva a kezdési és befejezési idő automatikusan beíródik a START és END időpontokhoz. - A korábbi, illetve későbbi események listázásához kattintson a PREV PAGE (előző oldal) vagy a NEXT PAGE (következő oldal) gombokra. Eseménylista frissítéséhez kattintson a REFRESH gombra. 4) Adja meg a menési útvonalat (File Path). 5) A fájlok mentés alatti megtekintéséhez jelölje be a Simultaneous opciót 6) Kattintson a DOWNLOAD (Letöltés) gombra. Ezzel a funkcióval a fájlok megtekinthetők miközben a számítógépre kerülnek mentésre. Megtekintés nélküli mentéshez szüntesse meg a kijelölést a Simultaneous opciónál és kattintson a DOWNLOAD gombra. A megjelenő ablakban információt kap a letöltés állapotáról E-map E-térkép A Video Viewer egy CMS program is egyben, mely lehetőséget biztosít max. 16 eszköz kezelésére és azok képeinek megjelenítésére egy felületen. A, Az E-map funkció indításához kattintson a ikonra (kizárólag a teljes képernyős kezelőfelületen keresztül érhető el). 44

45 B, A megjelenő ablak bal felső részén kattintson az egér jobb gombjával és kattintson a hozzáadni kívánt térkép típusára: Google E-map: jelenleg nem elérhető, fejlesztés alatt Single E-map: saját készítésű alaprajz hozzáadása Building E-map: többszintű alalprajz hozzáadása Google E_MAP hozzáadása (A funkció jelenleg nem elérhető, fejlesztés alatt.) Saját készítésű alaprajz hozzáadása 1. Adja meg a saját készítésű térkép azonosítóját 2. Adja meg a betölteni kívánt kép elérési útvonalát (bmp vagy jpg formátum) 3. A bal oldali listából jelölje ki az elhelyezni kívánt eszköz IP címét, majd húzza a térképre 4. Kattintson az Apply gombra a beállítások rögzítéséhez. 45

46 Többbszintű alaprajz hozzáadása 1. Adja meg az épület azonosítóját 2. Adja meg az épület szintjeinek számát 3. Válassza ki a szerkesztendő szint számát a legördülő listából 4. Adja meg a szint azonosítóját 5. Adja meg a betölteni kívánt kép elérési útvonalát (bmp vagy jpg formátum) 6. A bal oldali listából jelölje ki az elhelyezni kívánt eszköz IP címét, majd húzza a térképre 7. Ismételje meg a 3-6 lépéseket az épület minden szintjére. 8. Kattintson az Apply gombra a beállítások rögzítéséhez. C, Az egyes térképek, a hozzáadás után a bal oldali listában jelennek meg. 46

47 Ikon Leírás A csatlakoztatott eszköz IP kamera. Kijelölés esetén pirosra vált A csatlakoztatott eszköz DVR kamera. Kijelölés esetén pirosra vált. Mozgásérzékelés vagy riasztás esetén megjelenő figyelmeztetés. Az esemény megtekintéséhez kattintson a riasztást adó eszköz ikonjára az élő képek kisméretű ablakban történő megelenítéséhez. E-Térkép szerkesztése/törlése Az E-MAP ablak bal oldalán található lista egyes elemeire az egér jobb gombjával kattintva, a megjelenő ablakban lehetőség van a Szerkesztésre (Edit) vagy Törlésre (Remove) DVR beállítása távolról A DVR paramétereit távolról is beállíthatja a kliens programon keresztül. A beállítások megkezdéséhez kattintson a (Miscellaneous Control), majd a ikonra. A megjelenő ablak bal oldalán található menürendszer lehetséges a szükséges beállítások megadása. Megjegyzés: Hálózati felhasználók felvétele és a jogosultságuk beállítása csak e menürendszeren keresztül lehetséges, közvetlenül a DVR-en nem. 47

48 8.2 IE Web Browser (IE böngésző) Megtekintés és DVR kezelése IE böngészőn keresztül. Megjegyzés: Támogatott operációs rendszerek: Windows Vista / XP / 2000 Első lépés: írja be a DVR által használt IP címet az IE böngésző címsorába az alábbiak szerint és nyomja meg az ENTER gombot: pl A DVR-hez történő hozzáféréshez írja be a felhasználónevet és jelszót. Amennyiben a DVR által használt port szám NEM 80, akkor azt itt meg kell adni a következő formátumban: IPcím:portszám. Ha például a 888 port számot használja, akkor a következőt kell beírnia az IE böngésző címsorába majd nyomja meg az ENTER gombot. Második lépés: írja be a felhasználó nevet és jelszót majd kattintson az OK gombra. Az alábbiakhoz hasonló képet fog látni, amennyiben a megadott információ helyes volt. A kamerák képnek megjelenítéséhez engedélyezni kell az Active-X vezérlő telepítését, egyébként a képek nem fognak megjelenni! 48

49 NO. Funkció Leírás 1 2 Home Nyitóoldal Config. Beállítások Kattintson a következő gombra, hogy a DVR fő oldalára lépjen: Kattintson a következő gombra, hogy belépjen a DVR beállításokhoz: 3 Állapotjelző sáv Aktuális csatlakozási adatok megjelenítése 4 5 Kameraválasztó gombok Egycsatornás kiválasztás Kattintson a kamerák számára a teljes ablakban történő megjelenítéshez Nyomja meg a kamera számát (CH1 ~ CH4) a megjelenítéshez A és gombok használatával átugorhat az előző vagy következő kamerára. Kattintson a gombra az osztottképes megjelenítéshez 6 Megjelenítési mód Kattintson a gombra a kamerák egyenkénti megjelenítéséhez kezdve az 1-estől. A 4-es kamera után az 1-es kerül ismételten megjelenítésre. A kilépéshez kattintson egy másik kamera megjelenítő gombra. 7 MENÜ és kurzormozgató gombok Kattintson a gombra a Menü megnyitásához ill. a menüből történő kilépéshez. A gombokkal mozgathatja kurzort a emnün belül. 8 Eseményre keresés A gombra kattintva a megjelenő keresőablakban beállíthatja a keresési feltételeket. 9 Képernyő mentés A gomtra kattintva az aktuális megjelenített képről készíthet mentést. A megjelenő ablakban kattintson az egér jobb gombjával és válassza a Kép mentése másként menüpontot. 10 Billentyűzár A gombra kattintással távolról bekapcsolhatja a DVR előlapján. 11 ENTER A gombra kattintással léphet be egy almenübe vagy a módosítást erősítheti meg. 12 Digitális zoom 2x digitális zoom. A gombokkal mozgathatja a képkivágást 13 Keresés A keresés indításához kattintson a következő gombra: A különböző rögzítési típusok vagy idő alapján lehet a felvételkere keresni ill. meg lehet tekinteni a teljes rögzítési eseménynaplót. 49
