1 FELHASZNÁLÓI KÉZIKÖNYV Technicolor MediaConnect TG233

2

3 FELHASZNÁLÓI KÉZIKÖNYV Technicolor MediaConnect TG233

4 Szerzői jogok Szerzői jog Technicolor. Minden jog fenntartva. A dokumentum terjesztése, másolása, használata és a tartalmának megosztása a Technicolor cég írásos engedélye nélkül nem megengedett. A dokumentum tartalma csak tájékoztató jellegű, melyet a Technicolor a későbbiekben módosíthat, de a változásról nem köteles értesítést adnia. A Technicolor nem vállal felelősséget vagy kötelezettséget az esetleges tévedésekért vagy pontatlanságokért amik előfordulhatnak ebben a dokumentumban. TECHNICOLOR WORLDWIDE HEADQUARTERS 1-5, rue Jeanne d Arc Issy-les-Moulineaux France Védjegyek A következő védjegyek megtalálhatók a dokumentumban: AutoWAN sensing Technicolor védjegy. Adobe, az Adobe logó, Acrobat és Acrobat Reader az Adobe Systems, Incorporated védjegyei vagy regisztrált védjegyei. Apple és Mac OS amik az Apple Computer, Incorporated regisztrált védjegyei. Bluetooth felirat és logó amik a Bluetooth SIG, Inc tulajdonában vannak. DECT az ETSI védjegye. DLNA ami egy regisztrált védjegy, DLNA lemez logó ami egy szolgáltatás védjegy, és DLNA Certified ami a Digital Living Network Alliance védjegye. A Digital Living Network Alliance a Digital Living Network Alliance szolgáltatás védjegye. Ethernet a Xerox Corporation védjegye. Microsoft, MS-DOS, Windows, Windows NT és Windows Vista amik vagy regisztrált védjegyek vagy a Microsoft Corporation védjegyei az Egyesül Államokban és más országokban. UNIX a UNIX System Laboratories, Incorporated egy regisztrált védjegye. UPnP az UPnP Implementers Corporation hitelesített védjegye. Wi-Fi, WMM és a Wi-Fi logó amik a Wi-Fi Alliance regisztrált védjegyei. Wi-Fi CERTIFIED, Wi-Fi ZONE, Wi-Fi Protected Access, Wi-Fi Multimedia, Wi-Fi Protected Setup, WPA, WPA2 és a saját logóik a Wi-Fi Alliance védjegyei. Előfordulhatnak egyéb márkák és terméknevek, melyek a saját tulajdonosaik védjegyei vagy regisztrált védjegyei. Minden egyéb logók, védjegyek és szolgáltatás védjegyek a saját birtokosának a tulajdona, ha fel van tüntetve, ha nincs. Dokumentum Információ Státusz: v1.0 (április 2015) Hivatkozás: DMS3-CTC Rövid Cím: Felhasználói kézikönyv Technicolor MediaConnect TG233

5 TARTALOMJEGYZÉK A Felhasználói kézikönyv Az első lépések Főbb jellemzők Három használati mód TG233 media bridge Xtream media bridge Valós idejű adat és média átvitel 5GHz frekvenciasávú vezeték nélküli hálózaton Alkotóelemek Áramellátás Helyi hálózati kapcsolat Nyomógombok Üzemmód kapcsoló Állapot LED-ek Az eszköz telepítésének előkészítése Az eszköz telepítése TG233 media bridge használati mód beállítása és telepítése Xtream media bridge használati mód beállítása és telepítése Valós idejű adat és média átvitel 5GHz frekvenciasávú vezeték nélküli hálózaton használati mód beállítása és telepítése Eszközök csatlakoztatása 5GHz frekvenciasávú vezeték nélküli hálózat használatával Eszközök csatlakoztatása 5GHz frekvenciasávú vezeték nélküli hálózat használata nélkül A TG233 közvetlen csatlakoztatása egy eszközünkhöz Az 5GHz frekvenciasávú vezeték nélküli kapcsolat beállítása Konfigurációs eszközök A TG233 konfigurálása a weboldalán (GUI) keresztül A TG233 grafikus felhasználói interfészének elérése A weboldal alkotóelemei A vezeték nélküli hálózat beállításai A MAC cím lista Biztonságos hozzáférés a TG233 egységhez A TG233 frissítése és újraindítása A TG233 konfigurálása egy Technicolor Gateway-en keresztül A TG233 vezeték nélküli hozzáférési pont Csatlakozás WPS kapcsolaton keresztül A WPS aktiválása a TG233 grafikus felhasználói interfészén WPS Push Button módszer (PBC) WPS PIN módszer (PIN) Manuális csatlakozás WPS nélkül Biztonságos vezeték nélküli kapcsolat megvalósítása Támogatás i

6 TARTALOMJEGYZÉK 5.1 Telepítési hibaelhárítás Általános hibaelhárítás A vezetékes kapcsolat hibaelhárítása A vezeték nélküli kapcsolat hibaelhárítása Visszaállítás a gyári beállításokra ii

7 A FELHASZNÁLÓI KÉZIKÖNYV A Felhasználói kézikönyv A felhasználói kézikönyv tartalmából Ennek a felhasználói kézikönyvnek az a célja, hogy megmutassa Önnek: Hogyan kell beállítania a TG233 eszközét és a helyi hálózatát. Hogyan kell konfigurálnia és a főbb funkcióit használnia a TG233 eszközének. Használt szimbólumok A veszély szimbóluma jelzi, hogy fizikai sérülés előfordulása lehetséges. A figyelmeztetés szimbóluma jelzi, hogy eszközkárosodás léphet fel. Az óvatosságra figyelmeztető szimbólum jelzi, hogy a szolgáltatásban problémák merülhetnek fel. A megjegyzés szimbúluma jelzi, hogy itt további információkat olvashat az adott témáról. Terminológia Általánosságban, a Technicolor MediaConnect TG233 a továbbiakban TG233 néven fog szerepelni ebben a felhasználói kézikönyvben. Nyomdai jelölések A következő nyomdai jelölések vannak használatban az egész kézikönyvben: Ez a példa szöveg jelzi a weboldalakra mutató linkeket. Például: További információkért, látogassa meg a weboldalt. Ez a példa szöveg jelzi a belső linkeket. Például: Ha Ön többet akar megtudni erről a kézikönyről, nézze meg a A felhasználói kézikönyről szóló fejezetet. Ez a példa szöveg jelzi a fontos, az adott tartalomhoz kapcsolódó szavakat. Például: A hálózatba való belépéshez, hitelesítenie kell saját magát. Ez a példa szöveg jelzi a weboldal egy elemét (menük és gombok, párbeszéd ablakok elemei, fájl nevek, elérési utak és mappák). Például: A File menüben, kattintson az Open gombra egy fájl megnyitásához. 1

8 A FELHASZNÁLÓI KÉZIKÖNYV 2

9 1 AZ ELSŐ LÉPÉSEK 1 Az első lépések Bevezetés Ez a fejezet egy rövid áttekintést nyújt Önnek a TG233 főbb jellemzőiről és alkotóelemeiről. Ezután az eszköz telepítésével folytatjuk. Kérjük, addig ne csatlakoztasson semmilyen kábelt a TG233 egyéghez, amíg azt nem írja a kézikönyv. Ebben a fejezetben Az alfejezetek: Cím Oldal 1.1 Főbb jellemzők Három használati mód Alkotóelemek Az eszköz telepítésének előkészítése 17 3

10 1 AZ ELSŐ LÉPÉSEK 1.1 Főbb jellemzők Bevezetés Ez a rész egy rövid áttekintést nyújt Önnek a TG233 főbb jellemzőiről. IEEE n vezeték nélküli 5GHz frekvenciasávú hálózat A TG233 egységgel valós idejű 5GHz frekvenciasávú vezeték nélüli hálózat válik elérhetővé az Ön átjárója és egyéb eszközei között (például számítógép vagy laptop, IP set-top box, okostelefon, stb.) amik támogatják az IEEE n vezeték nélküli 5GHz frekvenciasávot. A TG233 négy nagy felbontású (HD) TV csatornát támogat, és csökkenti a vezetékes hálózat bonyolultságát az egész otthonában. Valós idejű média és adatátvitel A TG233 egységet be lehet állítani valós idejű média vagy adatátviteli eszközként, annak érdekében, hogy kiváló minőségű otthoni vezeték nélküli hálózati elosztást tudjon megvalósítani. A használati módoktól függően, a TG233 könnyű és rugalmas módon telepíthető. További információkat a 19. oldalon 2 Az eszköz telepítése fejezet alatt talál. A TG233 konfigurációja A TG233 weboldala (GUI) lehetővé teszi, hogy a web böngészőjén keresztül konfigurálja a TG233 egységet. További információkat a 36. oldalon 3.1 A TG233 konfigurálása a weboldalán (GUI) keresztül című rész alatt talál. Néhány Technicolor MediaAccess átjáró eszköz (például a Technicolor MediaAccess TG799vn v2) lehetővé teszi, hogy elérjük és konfiguráljuk a TG233 vezeték nélküli beállításait a MediaAccess átjáró weboldalán keresztül, a TG233 weboldalának használata helyett. További információkat a 47. oldalon 3.2 A TG233 konfigurálása egy Technicolor Gateway-en keresztül című rész alatt talál. 4

11 1 AZ ELSŐ LÉPÉSEK 1.2 Három használati mód Használati módok A következő módokon használhatja a TG233 eszközét: TG233 media bridge Xtream media bridge Valós idejű adat és média átvitel 5GHz frekvenciasávú vezeték nélküli hálózaton 5

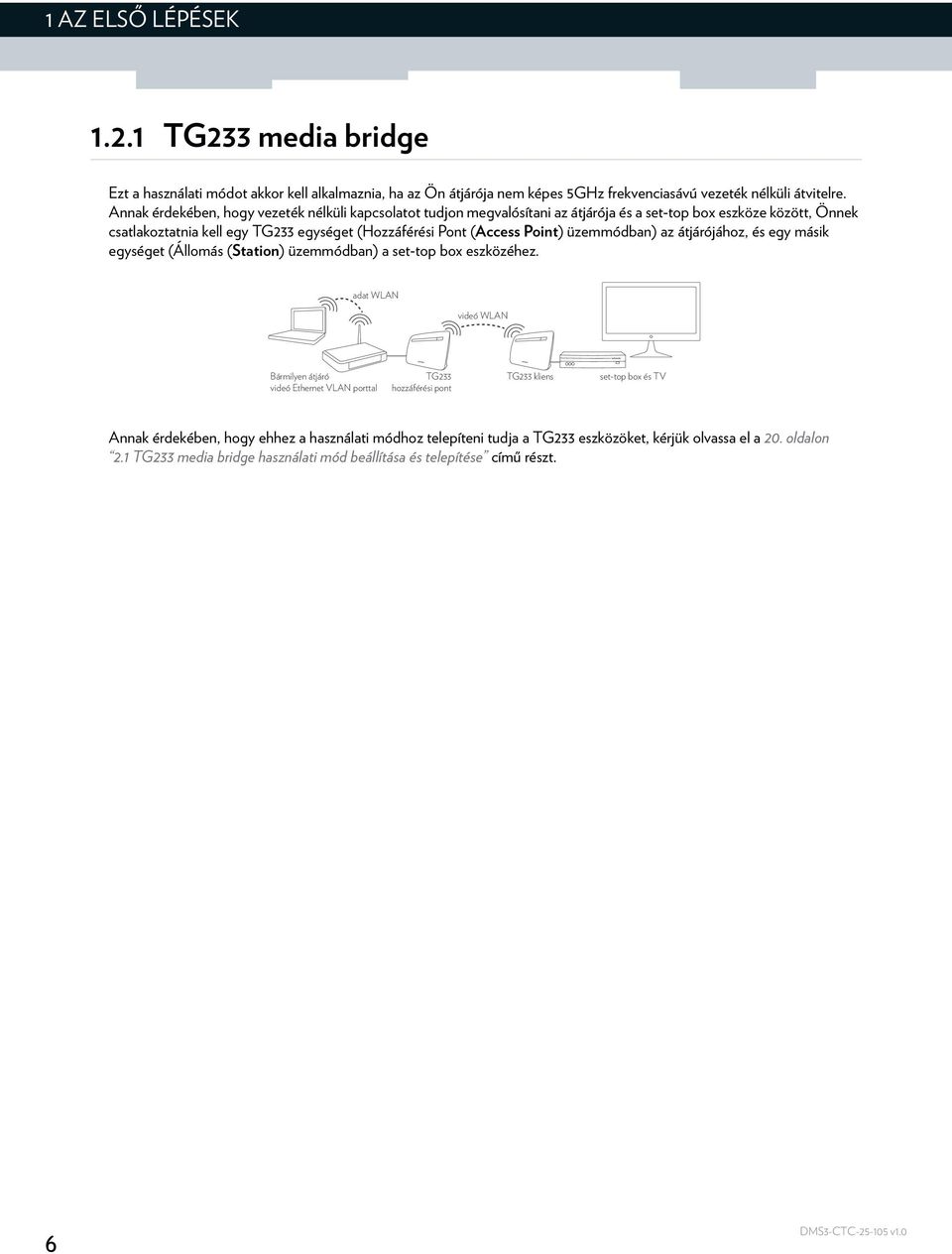

12 1 AZ ELSŐ LÉPÉSEK TG233 media bridge Ezt a használati módot akkor kell alkalmaznia, ha az Ön átjárója nem képes 5GHz frekvenciasávú vezeték nélküli átvitelre. Annak érdekében, hogy vezeték nélküli kapcsolatot tudjon megvalósítani az átjárója és a set-top box eszköze között, Önnek csatlakoztatnia kell egy TG233 egységet (Hozzáférési Pont (Access Point) üzemmódban) az átjárójához, és egy másik egységet (Állomás (Station) üzemmódban) a set-top box eszközéhez. adat WLAN videó WLAN Bármilyen átjáró videó Ethernet VLAN porttal TG233 hozzáférési pont TG233 kliens set-top box és TV Annak érdekében, hogy ehhez a használati módhoz telepíteni tudja a TG233 eszközöket, kérjük olvassa el a 20. oldalon 2.1 TG233 media bridge használati mód beállítása és telepítése című részt. 6

13 1 AZ ELSŐ LÉPÉSEK Xtream media bridge Ezt a használati módot akkor kell alkalmaznia, ha az Ön átjárója képes 5GHz frekvenciasávú vezeték nélüli átvitelre. Annak érdekében, hogy vezeték nélküli kapcsolatot tudjon megvalósítani az átjárója és a set-top box eszköze között, Önnek csak egy TG233 egységet kell csatlakoztatnia (Állomás (Station) üzzemódban) a set-top box eszközéhez. adat WLAN videó WLAN Technicolor MediaAccess TG799vn v2 5GHz Xtream átjáró integrált hozzáférési ponttal TG233 kliens set-top box és TV Annak érdekében, hogy ehhez a használati módhoz telepíteni tudja a TG233 eszközét, kérjük olvassa el a 23. oldalon 2.2 Xtream media bridge használati mód beállítása és telepítése című részt. 7

14 1 AZ ELSŐ LÉPÉSEK Valós idejű adat és média átvitel 5GHz frekvenciasávú vezeték nélküli hálózaton Ezt a használati módot akkor kell alkalmaznia, ha egy vagy több TG233 egységgel akarja kiterjeszteni az adat és média átvitelre használt 5GHz frekvenciasávú vezeték nélküli hálózatát további eszközök számára. Ha egy olyan eszközt használ (például egy laptopot, egy okostelefont, stb.) ami támogatja az 5GHz frekvenciasávú vezeték nélküli átvitelt, viszont az átjárója nem képes 5GHz frekvenciasávú vezeték nélküli átvitelre, akkor Önnek szüksége van egy TG233 egységre, amivel kiterjeszthet egy 5GHz frekvenciasávú vezeték nélküli hálózatot: adat WLAN valós idejű adat WLAN Bármilyen átjáró videó Ethernet VLAN porttal TG233 hozzáférési pont 5GHz frekvenciasávú átvitelre képes vezeték nélküli eszköz Ha egy olyan eszközt használ (például egy laptopot, egy okostelefont, stb.) ami nem támogatja az 5GHz frekvenciasávú vezeték nélküli átvitelt, akkor Önnek szüksége van kettő TG233 egységre, amikkel kiterjeszthet egy 5GHz frekvenciasávú vezeték nélküli hálózatot: adat WLAN való idejű adat WLAN Bármilyen átjáró videó Ethernet VLAN porttal TG233 hozzáférési pont TG233 kliens 5GHz frekvenciasávú vezeték nélküli átvitelre nem képes eszköz Annak érdekében, hogy ehhez a használati módhoz telepíteni tudja a TG233 eszközöket, kérjük olvass el a 26. oldalon 2.3 Valós idejű adat és média átvitel 5GHz frekvenciasávú vezeték nélküli hálózaton használati mód beállítása és telepítése című részt. 8

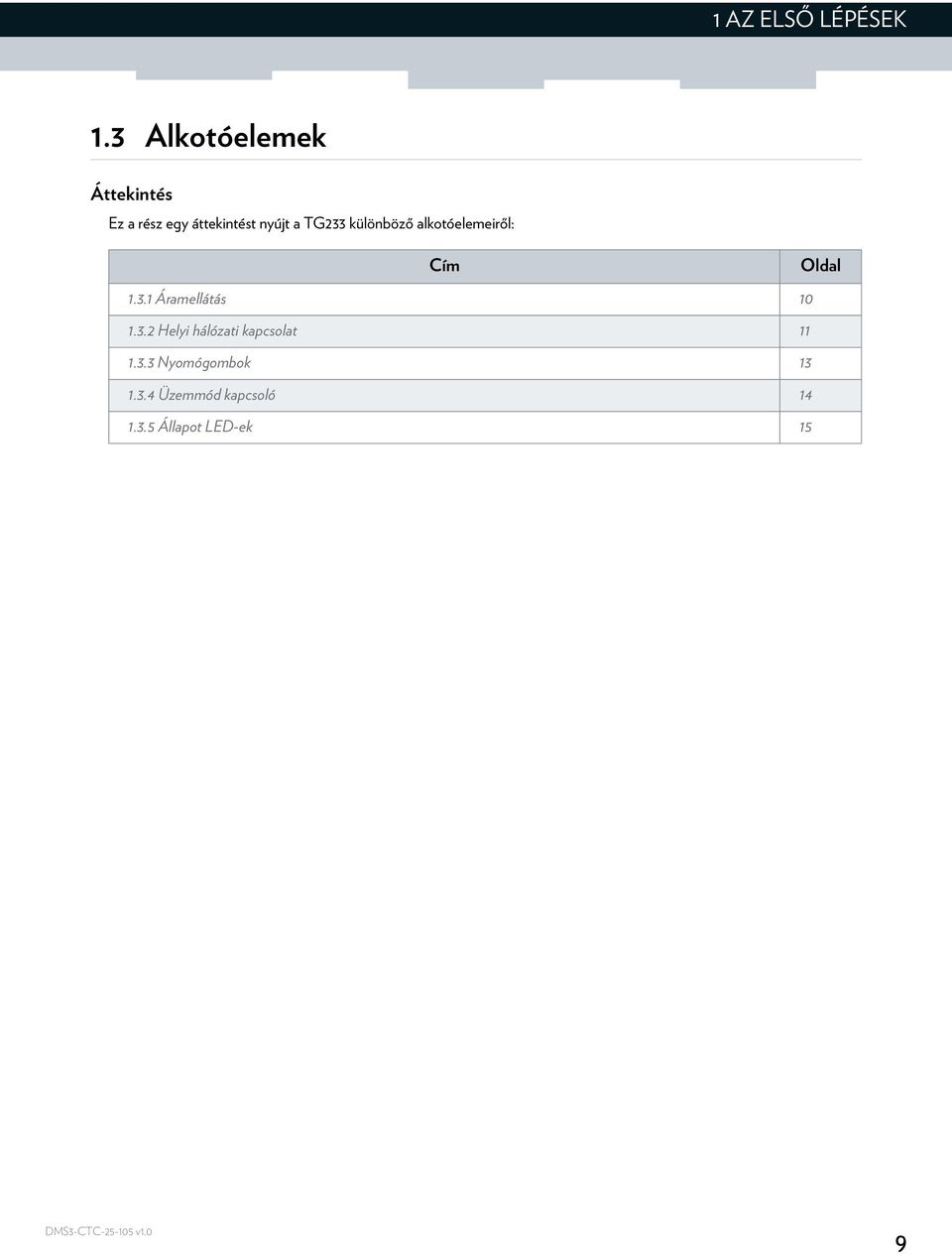

15 1 AZ ELSŐ LÉPÉSEK 1.3 Alkotóelemek Áttekintés Ez a rész egy áttekintést nyújt a TG233 különböző alkotóelemeiről: Cím Oldal Áramellátás Helyi hálózati kapcsolat Nyomógombok Üzemmód kapcsoló Állapot LED-ek 15 9

16 1 AZ ELSŐ LÉPÉSEK Áramellátás Áttekintés Tápbemeneti nyílás A tápbemeneti nyílásba ( ) tudja csatlakoztatni a tápegységet. Csak a TG233 dobozában található tápegységet használja. Bekapcsoló gomb A bekapcsoló gombbal ( ) tudja be és kikapcsolni a TG233 egységét. 10

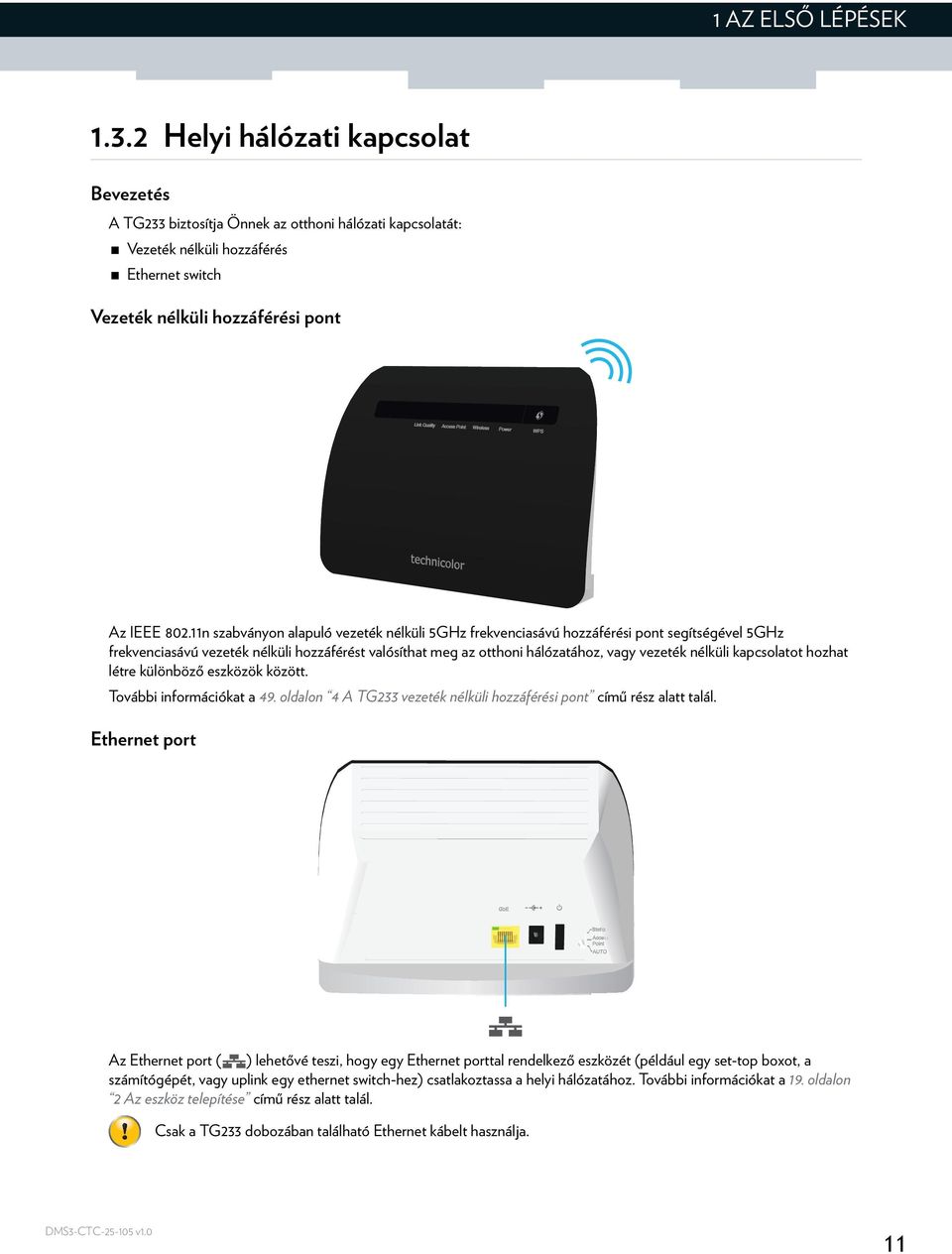

17 1 AZ ELSŐ LÉPÉSEK Helyi hálózati kapcsolat Bevezetés A TG233 biztosítja Önnek az otthoni hálózati kapcsolatát: Vezeték nélküli hozzáférés Ethernet switch Vezeték nélküli hozzáférési pont Az IEEE n szabványon alapuló vezeték nélküli 5GHz frekvenciasávú hozzáférési pont segítségével 5GHz frekvenciasávú vezeték nélküli hozzáférést valósíthat meg az otthoni hálózatához, vagy vezeték nélküli kapcsolatot hozhat létre különböző eszközök között. További információkat a 49. oldalon 4 A TG233 vezeték nélküli hozzáférési pont című rész alatt talál. Ethernet port Az Ethernet port ( ) lehetővé teszi, hogy egy Ethernet porttal rendelkező eszközét (például egy set-top boxot, a számítógépét, vagy uplink egy ethernet switch-hez) csatlakoztassa a helyi hálózatához. További információkat a 19. oldalon 2 Az eszköz telepítése című rész alatt talál. Csak a TG233 dobozában található Ethernet kábelt használja. 11

18 1 AZ ELSŐ LÉPÉSEK Ez az Ethernet port egy CAT-5(E) (vagy jobb) Ethernet kábelt igényel (mint ami a TG233 dobozában is található) a megfelelő hálózati kapcsolathoz. Ha nem biztos az Ethernet kábelei típusában, akkor kérjük használja a TG233 dobozában található Ethernet kábelt. Az Ethernet port rendelkezik egy LED-el ami jelzi a kapcsolat aktivitását. LED szín Állapot Leírás Zöld Folyamatosan világít Egy eszköz csatlakoztatva van Villog A csatlakoztatott eszköz adatokat küld és fogad A LED nem világít Nincs csatlakoztatott eszköz 12

19 1 AZ ELSŐ LÉPÉSEK Nyomógombok Áttekintés Az Ön TG233 eszköze a következő nyomógombokkal rendelkezik: WPS nyomógomb Reset nyomógomb WPS nyomógomb A WPS ( ) nyomógomb lehetővé teszi Önnek, hogy gyors és egyszerű, de mégis biztonságos módon hozzon létre vezeték nélküli kapcsolatot, anélkül hogy bármilyen vezeték nélküli hálózati beállítását meg kellene adnia manuálisan. További információkat az 50. oldalon 4.1 Csatlakozás WPS kapcsolaton keresztül című rész alatt talál. Reset nyomógomb Reset A Reset nyomógomb lehetővé teszi, hogy a TG233 eszközét visszállítsa a gyári beállításokra. További információkat az 63. oldalon 5.5 Visszaállítás a gyári beállításokra című rész alatt talál. 13

20 1 AZ ELSŐ LÉPÉSEK Üzemmód kapcsoló Üzemmód Kapcsoló Az üzemmód kapcsolóval válthat a TG233 üzemmódjai között: Állomás (Station): Ezt az üzemmódot akkor válassza, amikor a TG233 egységet egy 5GHz frekvenciasávú vezeték nélküli kliensként kell alkalmazni. A TG233 Ethernet portját tipikusan a hálózati klienséhez kell csatlakoztatnia (jellemzően a set-top boxhoz). Hozzáférési Pont (Access Point): Ezt az üzemmódot akkor válassza, amikor a TG233 egységét egy 5GHz frekvenciasávú vezeték nélküli hozzáférési pontként kell alkalmaznia. A TG233 Ethernet portját tipikusan közvetlenül az átjárójához kell csatlakoztatnia. AUTO: Ha erre állítja a kapcsolót, akkor a TG233 automatikusan érzékeli, hogy kliensként vagy hozzáférési pontként kell működnie és automatikusan átvált a megfelelő módra. A TG233 üzemmódjainak működéséről a különböző használati módok esetén, bővebb információkat az 5. oldalon 1.2 Három használati mód című fejezetben. Ha egy másik üzemmódra kapcsol, akkor a választott üzemmód csak a TG233 újraindítása után fog érvénybe lépni. Kétféleképpen van lehetősége újraindítani a TG233-t: Kapcsolja ki és be a TG233 egységét a bekapcsoló gomb használatával. Indítsa újra a TG233-t a weboldaláról. További információkat 45. oldalon A TG233 újraindítása. 14

21 1 AZ ELSŐ LÉPÉSEK Állapot LED-ek Bevezetés A TG233 előlapján található LED-ek az eszköz működésének állapotát jelzik. Link Quality Access Point Wireless Power WPS Kapcsolat minőség (Link Quality) LED Ez a LED jelzi a vezeték nélküli kapcsolat minőségének állapotát. Ez a LED csak Állomás (Station) módban működik, ami azt jelenti, hogy a TG233 egy vezeték nélküli kliensként üzemel. Szín Állapot Leírás Zöld Folyamatosan világít A kapcsolat minősége optimális. Narancssárga Folyamatosan világít A kapcsolat minősége átlagos. Vörös Folyamatosan világít A kapcsolat minősége rossz. A vezeték nélküli kapcsolat minőségének javításáért, kérjük olvassa el a 61. oldalon Bizonytalan vezeték nélküli kapcsolat című részt. Hozzáférési pont (Access Point) LED Szín Állapot Leírás Zöld Folyamatosan világít A TG233 Hozzáférési Pont üzemmódban van. Nem világít A TG233 Állomás üzemmódban van. Vezeték nélküli hálózat (Wireless) LED Szín Állapot Leírás Zöld Folyamatosan világít A kapcsolat létrejött Villog A kapcsolat létrejött és adatforgalom van 15

22 1 AZ ELSŐ LÉPÉSEK Szín Állapot Leírás Nem világít A WLAN ki van kapcsolva; vagy nincsenek csatlakoztatott eszközök Áramellátás (Power) LED Szín Állapot Leírás Zöld Folyamatosan világít Be van kapcsolva a TG233 Nem világít Ki van kapcsolva a TG233 WPS LED Szín Állapot Leírás Zöld Folyamatosan világít WPS regisztráció sikeresen befejeződött Narancssárga Villog WPS regisztráció folyamatban Vörös Gyorsan villog Nem találhatók eszközök Lassan villog Több mint egy eszköz található a hálózatban Nem világít WPS nem aktív További információkat a WPS-ről az 50. oldalon 4.1 Csatlakozás WPS kapcsolaton keresztül című rész alatt talál. 16

23 1 AZ ELSŐ LÉPÉSEK 1.4 Az eszköz telepítésének előkészítése Követelmények Mielőtt elkezdené az eszköz telepítését: Válassza ki az otthoni hálózatához megfelelő használati módot. Bővebben a használati módokról az 5. oldalon 1.2 Három használati mód című rész alatt olvashat. Kérjük ellenőrizze, hogy a szolgáltatója aktiválta a szolgáltatást amire előfizetett és a hálózati átjárója megfelelően telepítve van és működik. Az eszköz telepítésének elkezdése Készen áll a TG233 eszközök telepítésére. A telepítés megkezdéséhez, kérjük nézze meg a 19. oldalon 2 Az eszköz telepítése című részt. 17

24 1 AZ ELSŐ LÉPÉSEK 18

25 2 AZ ESZKÖZ TELEPÍTÉSE 2 Az eszköz telepítése Bevezetés Ez a fejezet segítséget nyújt Önnek a TG233 eszközök otthonában való telepítéséhez. Ez a fejezet a TG233 különböző telepítési módjait mutatja be. Válassza ki a megfelelő használati módot, majd lapozzon a releváns részhez: Használati mód Fejezet Oldal TG233 media bridge 2.1 TG233 media bridge használati mód beállítása és telepítése 20 Xtream media bridge 2.2 Xtream media bridge használati mód beállítása és telepítése 23 Valós idejű adat és média átvitel 5GHz frekvenciasávú vezeték nélküli hálózaton 2.3 Valós idejű adat és média átvitel 5GHz frekvenciasávú vezeték nélküli hálózaton használati mód beállítása és telepítése 26 Bővebb információkat a használati módokról az 5. oldalon 1.2 Három használati mód című rész alatt talál. 19

26 2 AZ ESZKÖZ TELEPÍTÉSE 2.1 TG233 media bridge használati mód beállítása és telepítése Ez a rész segítséget nyújt Önnek a TG233 eszközök TG233 media bridge használati módjához való telepítéshez. A TG233 media bridge használati módot akkor kell használnia, amikor a hálózati átjárója nem egy 5GHz frekvenciasávú vezeték nélküli átjáró. Annak érdekében, hogy vezeték néküli kapcsolatot tudjon megvalósítani a hálózati átjárója és a settop box eszköze között, Önnek csatlakoztatnia kell egy TG233 egységet (Hozzáférési pont (Access Point) üzemmódban) a hálózati átjárójához, és egy másik TG233 egységet (Állomás (Station) üzemmódban) szintén csatlakoztatnia kell a set-top box eszközéhez. További információkat a 6. oldalon TG233 media bridge című rész alatt talál. Követelmények Győződjön meg róla, hogy: Ön rendelkezik legalább kettő TG233 eszközzel a telepítéshez. A szolgáltatója aktiválta a szolgáltatást amire előfizetett és a hálózati átjárója megfelelően telepítve van és működik. A hálózati átjárójának van egy szabad Ethernet portja. Ezt az Ethernet portot ki lehet jelölni csak a videó szolgáltatások számára. Kövesse a szolgáltatójának az utasításait vagy nézzen utána az átjárója felhasználói kézikönyvében. A set-top box eszközének van egy szabad Ethernet portja. A telepítési eljárás Kövesse az alábbi lépéseket: 1 Csatlakoztasson egy TG233 a hálózati átjárójához. További információkat a 21. oldalon Csatlakoztasson egy TG233 a hálózati átjárójához című rész alatt talál. 2 Csatlakoztasson egy másik TG233 a set-top box eszközéhez. További információkat a 21. oldalon Csatlakoztasson egy TG233 a set-top box eszközéhez című rész alatt talál. 3 Ha Önnek több set-top box eszköze van amit csatlakoztatni szeretne a vezeték nélküli hálózatához, akkor egyszerűen ismételje meg a telepítési eljárást a 2. lépéstől egy másik TG233 használatával. 4 Először a hálózati átjárójához csatlakoztatott TG233 egységet kapcsolja be, majd a set-top box eszközéhez (vagy eszközökhöz) csaltakoztatott TG233 egyéget (vagy egységeket) kapcsolja be egyenként. További információkat a 22. oldalon A TG233 eszközök bekapcsolása című rész alatt talál. 5 Állítsa be a vezeték nélküli hálózati kapcsolatot a TG233 eszközök között. További információkat a 33. oldalon 2.5 Az 5GHz frekvenciasávú vezeték nélküli kapcsolat beállítása című rész alatt talál. 20

27 2 AZ ESZKÖZ TELEPÍTÉSE Csatlakoztasson egy TG233 a hálózati átjárójához Kövesse az alábbi lépéseket: 1 Az Ethernet kábel egyik végét csatlakoztassa a TG233 sárga Ethernet portjához: Csak a TG233 dobozában található Ethernet kábelt használja. Ehhez az Ethernet porthoz CAT-5(E) (vagy jobb) Ethernet kábel szükséges (például ami a TG233 dobozában található), hogy garantálni tudja a hálózati kapcsolatot. Ha nem biztos az Ethernet kábelei típusában, akkor kérjük a TG233 dobozában található Ethernet kábelt használja. 2 Csatlakoztassa az Ethernet kábel másik végét a hálózai átjárója Ethernet portjához. 3 Kapcsolja Hozzáférési Pont (Access Point) vagy AUTO pozícióba az üzemmód kapcsolót: Access Point vagy AUTO Csatlakoztasson egy TG233 a set-top box eszközéhez Kövesse az alábbi lépéseket: 1 Az Ethernet kábel egyik végét csatlakoztassa a TG233 sárga Ethernet portjához. Csak a TG233 dobozában található Ethernet kábelt használja. Ehhez az Ethernet porthoz CAT-5(E) (vagy jobb) Ethernet kábel szükséges (például ami a TG233 dobozában található), hogy garantálni tudja a hálózati kapcsolatot. Ha nem biztos az Ethernet kábelei típusában, akkor kérjük a TG233 dobozában található Ethernet kábelt használja. 21

28 2 AZ ESZKÖZ TELEPÍTÉSE 2 Csatlakoztassa az Ethernet kábel másik végét a set-top box eszköze Ethernet portjához. 3 Kapcsolja Állomás (Station) vagy Auto pozícióba az üzemmód kapcsolót. A TG233 eszközök bekapcsolása Kövesse az alábbi lépéseket: 1 Csatlakoztassa a tápkábelt a TG233 tápbementi nyílásába: 2 Csatlakoztassa a táp adaptert egy konnektorba. 3 Ismételje meg az 1. és 2. lépést a többi TG233 eszköz csaltakoztatásához. 4 Nyomja meg a bekapcsoló gombot a TG233 bekapcsolásához. Először a hálózati átjárójához csatlakoztatott TG233 egységet kapcsolja be, majd a set-top box eszközéhez (vagy eszközökhöz) csaltakoztatott TG233 egyéget (vagy egységeket) kapcsolja be egyenként. 5 Várjon legalább 2 percet, hogy a TG233 eszközök befejezzék az indulási fázist. Az Áramellátás (Power) LED-nek folyamatosan zölden kell világítania. 22

29 2 AZ ESZKÖZ TELEPÍTÉSE 2.2 Xtream media bridge használati mód beállítása és telepítése Bevezetés Ez a rész segítséget nyújt Önnek a TG233 eszközök Xtream media bridge használati módjához való telepítéshez. Az Xtream media bridge használati módot akkor tudja alkalmazni, amikor a hálózati átjárója egy 5GHz frekvenciasávú vezeték nélküli átjáró. Annak érdekében, hogy vezeték néküli kapcsolatot tudjon megvalósítani a hálózati átjárója és a settop box eszköze között, Önnek csak egy darab TG233 (Állomás (Station) üzemmódban) egységet kell csatlakoztatnia a settop box eszközéhez. További információkat a 7. oldalon Xtream media bridge című rész alatt talál. Követelmények Győződjön meg róla, hogy: Az Ön hálózati átjárója egy 5GHz frekvenciasávú vezeték nélküli átjáró. A szolgáltatója aktiválta a szolgáltatást amire előfizetett és a hálózati átjárója megfelelően telepítve van és működik. A set-top box eszközének van egy szabad Ethernet portja. A telepítési eljárás Az Xtream media bridge üzemmód otthonában történő megvalósításához, kövesse az alábbi lépéseket: 1 Csatlakoztasson egy TG233 a set-top box eszközéhez. További információkat a 24. oldalon Csatlakoztasson egy TG233 a set-top box eszközéhez című rész alatt talál. 2 Ha Önnek több set-top box eszköze van amit csatlakoztatni szeretne a vezeték nélküli hálózatához, akkor egyszerűen ismételje meg a telepítési eljárást az 1. lépéstől egy másik TG233 használatával. 3 Kapcsolja be a csatlakoztatott TG233. További információkat a 25. oldalon A TG233 bekapcsolása című rész alatt talál. Ha Önnek egynél több TG233 eszköze van, akkor kapcsolja be őket egyenként. 4 Állítsa be a vezeték nélküli hálózati kapcsolatot a TG233 eszköz (vagy eszközök) és a hálózati átjárója között. További információkat a 33. oldalon 2.5 Az 5GHz frekvenciasávú vezeték nélküli kapcsolat beállítása című rész alatt talál. 23

30 2 AZ ESZKÖZ TELEPÍTÉSE Csatlakoztasson egy TG233 a set-top box eszközéhez Kövesse az alábbi lépéseket: 1 Az Ethernet kábel egyik végét csatlakoztassa a TG233 sárga Ethernet portjához. Csak a TG233 dobozában található Ethernet kábelt használja. Ehhez az Ethernet porthoz CAT-5(E) (vagy jobb) Ethernet kábel szükséges (például ami a TG233 dobozában található), hogy garantálni tudja a hálózati kapcsolatot. Ha nem biztos az Ethernet kábelei típusában, akkor kérjük a TG233 dobozában található Ethernet kábelt használja. 2 Csatlakoztassa az Ethernet kábel másik végét a set-top box eszköze Ethernet portjához. 3 Kapcsolja Állomás (Station) vagy Auto pozícióba az üzemmód kapcsolót. Station vagy AUTO 24

31 2 AZ ESZKÖZ TELEPÍTÉSE A TG233 bekapcsolása Kövesse az alábbi lépéseket: 1 Csatlakoztassa a tápkábelt a TG233 tápbementi nyílásába: 2 Csatlakoztassa a táp adaptert egy konnektorba. 3 Nyomja meg a bekapcsoló gombot a TG233 bekapcsolásához. 4 Várjon legalább 2 percet, hogy a TG233 befejezze az indulási fázist. Az Áramellátás (Power) LED-nek folyamatosan zölden kell világítania. 25

32 2 AZ ESZKÖZ TELEPÍTÉSE 2.3 Valós idejű adat és média átvitel 5GHz frekvenciasávú vezeték nélküli hálózaton használati mód beállítása és telepítése Bevezetés Ez a rész segítséget nyújt Önnek a TG233 telepítéséhez a valós idejű adat és média átvitel 5GHz frekvenciasávú vezeték nélküli hálózaton használati mód esetén. A valós idejű adat és média átvitel 5GHz frekvenciasávú vezeték nélküli hálózaton használati mód esetén, a TG233 eszköz (vagy eszközök) kibővíti az Ön otthoni hálózatát egy valós idejű adat és média átvitelre használható 5GHz frekvenciasávú vezeték nélküli hálózati kiterjesztéssel a további eszközei felé. További információkat a 8. oldalon Valós idejű adat és média átvitel 5GHz frekvenciasávú vezeték nélküli hálózaton című rész alatt talál. Követelmények Győződjön meg róla, hogy: Az Ön eszköze (például laptop, okostelefon, stb.) támogatja a vezeték nélküli 5GHz frekvenciasávot, vagy van egy szabad Ethernet portja, hogy csatlakoztatni tudjon hozzá egy TG233 egységet Állomás (Station) üzemmódban). A szolgáltatója aktiválta a szolgáltatást, amire előfizetett és a hálózati átjárója megfelelően telepítve van és működik. Az Ön hálózati átjárójának van egy szabad Ethernet portja. A telepítési eljárás Ha az Ön eszköze (vagy eszközei) támogatják az 5GHz frekvenciasávú vezetéknélküli átvitelt, akkor folytassa a 27. oldalon Eszközök csatlakoztatása 5GHz frekvenciasávú vezeték nélküli hálózat használatával című részt. Ha az Ön eszköze (vagy eszközei) nem támogatják az 5GHz frekvenciasávú vezetéknélküli átvitelt, akkor folytassa a 29. oldalon Eszközök csatlakoztatása 5GHz frekvenciasávú vezeték nélküli hálózat használata nélkül című részt. 26

33 2 AZ ESZKÖZ TELEPÍTÉSE Eszközök csatlakoztatása 5GHz frekvenciasávú vezeték nélküli hálózat használatával A telepírési eljárás Kövesse az alábbi lépéseket: 1 Csatlakoztasson egy TG233 a hálózati átjárójához. További információkat a 27. oldalon Csatlakoztasson egy TG233 a hálózati átjárójához című rész alatt talál. 2 Kapcsolja be a csatlakoztatott TG233. További információkat a 28. oldalon A TG233 bekapcsolása című rész alatt talál. 3 Állítsa be a vezeték nélküli hálózati kapcsolatot a TG233 és többi eszköze között. További információkat a 33. oldalon 2.5 Az 5GHz frekvenciasávú vezeték nélküli kapcsolat beállítása című rész alatt talál. Csatlakoztasson egy TG233 a hálózati átjárójához Kövesse az alábbi lépéseket: 1 Az Ethernet kábel egyik végét csatlakoztassa a TG233 sárga Ethernet portjához: Csak a TG233 dobozában található Ethernet kábelt használja. Ehhez az Ethernet porthoz CAT-5(E) (vagy jobb) Ethernet kábel szükséges (például ami a TG233 dobozában található), hogy garantálni tudja a hálózati kapcsolatot. Ha nem biztos az Ethernet kábelei típusában, akkor kérjük a TG233 dobozában található Ethernet kábelt használja. 2 Csatlakoztassa az Ethernet kábel másik végét a hálózai átjárója Ethernet portjához. 27

34 2 AZ ESZKÖZ TELEPÍTÉSE 3 Kapcsolja Hozzáférési Pont (Access Point) pozícióba az üzemmód kapcsolót: Access Point A TG233 bekapcsolása Kövesse az alábbi lépéseket: 1 Csatlakoztassa a tápkábelt a TG233 tápbementi nyílásába: 2 Csatlakoztassa a táp adaptert egy konnektorba. 3 Nyomja meg a bekapcsoló gombot a TG233 bekapcsolásához. 4 Várjon legalább 2 percet, hogy a TG233 befejezze az indulási fázist. Az Áramellátás (Power) LED-nek folyamatosan zölden kell világítania. 28

35 2 AZ ESZKÖZ TELEPÍTÉSE Eszközök csatlakoztatása 5GHz frekvenciasávú vezeték nélküli hálózat használata nélkül A telepírési eljárás Kövesse az alábbi lépéseket: 1 Csatlakoztasson egy TG233 a hálózati átjárójához. További információkat a 29. oldalon Csatlakoztasson egy TG233 a hálózati átjárójához című rész alatt talál. 2 Csatlakoztasson egy másik TG233 az Ön eszközéhez. További információkat a 31. oldalon 2.4 A TG233 közvetlen csatlakoztatása egy eszközünkhöz című rész alatt talál. 3 Ha Önnek egynél több eszköze van, amit csatlakoztatni szeretne a vezeték nélküli hálózatához, akkor egyszerűen ismételje meg a telepítési eljárást a 2. lépéstől egy másik TG233 használatával. 4 Először a hálózati átjárójához csatlakoztatott TG233 egységet kapcsolja be, majd az Ön eszközéhez (vagy eszközeihez) csaltakoztatott TG233 egyéget (vagy egységeket) kapcsolja be egyenként. További információkat a 30. oldalon A TG233 eszközök bekapcsolása című rész alatt talál. 5 Állítsa be a vezeték nélküli hálózati kapcsolatot a TG233 eszközök között. További információkat a 33. oldalon 2.5 Az 5GHz frekvenciasávú vezeték nélküli kapcsolat beállítása című rész alatt talál. Csatlakoztasson egy TG233 a hálózati átjárójához Kövesse az alábbi lépéseket: 1 Az Ethernet kábel egyik végét csatlakoztassa a TG233 sárga Ethernet portjához: Csak a TG233 dobozában található Ethernet kábelt használja. Ehhez az Ethernet porthoz CAT-5(E) (vagy jobb) Ethernet kábel szükséges (például ami a TG233 dobozában található), hogy garantálni tudja a hálózati kapcsolatot. Ha nem biztos az Ethernet kábelei típusában, akkor kérjük a TG233 dobozában található Ethernet kábelt használja. 2 Csatlakoztassa az Ethernet kábel másik végét a hálózai átjárója Ethernet portjához. 29

36 2 AZ ESZKÖZ TELEPÍTÉSE 3 Kapcsolja Hozzáférési Pont (Access Point) vagy AUTO pozícióba az üzemmód kapcsolót: Access Point vagy AUTO A TG233 eszközök bekapcsolása Kövesse az alábbi lépéseket: 1 Csatlakoztassa a tápkábelt a TG233 tápbementi nyílásába: 2 Csatlakoztassa a táp adaptert egy konnektorba. 3 Ismételje meg az 1. és 2. lépést a többi TG233 eszköz csaltakoztatásához. 4 Nyomja meg a bekapcsoló gombot a TG233 bekapcsolásához. Először a hálózati átjárójához csatlakoztatott TG233 egységet kapcsolja be, majd az Ön eszközéhez (vagy eszközeihez) csaltakoztatott TG233 egyéget (vagy egységeket) kapcsolja be egyenként. 5 Várjon legalább 2 percet, hogy a TG233 eszközök befejezzék az indulási fázist. Az Áramellátás (Power) LED-nek folyamatosan zölden kell világítania. 30

37 2 AZ ESZKÖZ TELEPÍTÉSE 2.4 A TG233 közvetlen csatlakoztatása egy eszközünkhöz Bevezetés Ez a rész segítséget nyújt Önnek abban, hogy közvetlenül csatlakoztatni tudja a TG233 egységét az egyik otthoni eszközéhez (például: számítógép, nyomtató, hálózati meghajtó, stb.). Ez akkor hasznos, ha: Ön a saját eszközének a vezeték nélküli klienseként akarja használni a TG233. Ön el akarja érni a TG233 weboldalát, de egy számítógépe sincs az otthoni hálózatához csatlakoztatva. Követelmények Győzödjön meg róla, hogy: Az Ön saját eszközének van egy szabad Ethernet portja. A TG233 Ethernet portja szabad. A telepítési eljárás: Kövesse az alábbi lépéseket: 1 Az Ethernet kábel egyik végét csatlakoztassa a TG233 sárga Ethernet portjához: Csak a TG233 dobozában található Ethernet kábelt használja. Ehhez az Ethernet porthoz CAT-5(E) (vagy jobb) Ethernet kábel szükséges (például ami a TG233 dobozában található), hogy garantálni tudja a hálózati kapcsolatot. Ha nem biztos az Ethernet kábelei típusában, akkor kérjük a TG233 dobozában található Ethernet kábelt használja.\ 2 Csatlakoztassa az Ethernet kábel másik végét a számítógépéhez. 3 Állítsa az üzemmód kapcsolót a megfelelő pozícióba: Ha Ön a saját eszközének a vezeték nélküli klienseként akarja használni a TG233 (Valós idejű adat és média átvitel 5GHz frekvenciasávú vezeték nélküli hálózaton), akkor állítsa az üzemmód kapcsolót az Állomás (Station) pozícióra. 31

38 2 AZ ESZKÖZ TELEPÍTÉSE Ha csak el akarja érni a TG233 weboldalát, akkor állíthatja az üzemmód kapcsolót az Állomás (Station) vagy a Hozzáférési Pont (Access Point) pozícióba is. Station vagy Access Point 4 Csatlakoztassa a tápkábelt a TG233 tápbementi nyílásába: 5 Csatlakoztassa a táp adaptert egy konnektorba. 6 Nyomja meg a bekapcsoló gombot a TG233 bekapcsolásához. 7 Várjon legalább 2 percet, hogy a TG233 eszközök befejezzék az indulási fázist. Az Áramellátás (Power) LED-nek folyamatosan zölden kell világítania. 32

39 2 AZ ESZKÖZ TELEPÍTÉSE 2.5 Az 5GHz frekvenciasávú vezeték nélküli kapcsolat beállítása A kapcsolat sebessége A TG233 támogatja az IEEE n szabványt és 5GHz frekvenciasávot használ, ami kisebb interferenciát és jobb átvitelt biztosít a vezeték nélküli kapcsolatának. Amikor beállítja a vezeték nélküli kapcsolatát, tartsa szem előtt, hogy a következő tényezők negatív hatással lehetnek a vezeték nélküli kapcsolatára: Az akadályok (falak, mennyezetek, stb.) a vezeték nélküli hálózati eszközei között. A távolság a vezeték nélküli hálózati eszközei között. Ha problémái vannak a vezeték nélküli kapcsolatával, akkor nézze meg a 61. oldalon Bizonytalan vezeték nélküli kapcsolat című részt. A vezeték nélküli kapcsolat létrehozása Miután telepítette a TG233 eszközeit, be tudja állítani az 5GHz frekvenciasávú vezeték nélküli kapcsolatot. További információkat a vezeték nélküli kapcsolat beállításáról a 49. oldalon 4 A TG233 vezeték nélküli hozzáférési pont című rész alatt talál. 33

40 2 AZ ESZKÖZ TELEPÍTÉSE 34

41 3 KONFIGURÁCIÓS ESZKÖZÖK 3 Konfigurációs eszközök Bevezetés A következő módokon konfigurálhatja a TG233 eszközét: Lehetősége van megadni a kívánt konfigurációt a TG233 weboldalán keresztül egy web böngésző segítségével. További információkat a 36. oldalon 3.1 A TG233 konfigurálása a weboldalán (GUI) keresztül című rész alatt talál. Néhány Technicolor MediaAccess Gateway eszköz támogatja, hogy konfiguráljuk a TG233 (ami egy 5GHz frekvenciasávú vezeték nélküli hozzáférési pontként működik) a weboldalán keresztül, ha a TG233 közvetlenül a hálózati átjáróhoz van csatlakoztatva egy Ethernet kábellel. További információkat a 47. oldalon 3.2 A TG233 konfigurálása egy Technicolor Gateway-en keresztül című rész alatt talál. Ezt a funkciót nem támogatja az összes Technicolor hálózati átjáró. 35

42 3 KONFIGURÁCIÓS ESZKÖZÖK 3.1 A TG233 konfigurálása a weboldalán (GUI) keresztül Bevezetés A TG233 lehetőséget nyújt arra, hogy a weboldalán (GUI) keresztül konfigurálja egy web böngésző segítségével. Követelmények Győzödjön meg róla, hogy: Csatlakoztatott egy számítógépet a helyi hálózatához. Ha még egy számítógép sincs csatlakoztatva, akkor csatlakoztasson egy számítógépet az egyik TG233 eszközéhez. További információkat a 31. oldalon 2.4 A TG233 közvetlen csatlakoztatása egy eszközünkhöz című rész alatt talál. A JavaScript-et engedélyeznie kell a web böngészőjében (ez az alapértelmezett beállítás). További információkért nézze meg a web böngészőjének Súgó részét. 36

43 3 KONFIGURÁCIÓS ESZKÖZÖK A TG233 grafikus felhasználói interfészének elérése Az Ön TG233 eszközének az IP címe Az Ön TG233 eszközének az IP címe a következőktől függ: Ha az Ön számítógépe és a TG233 közvetlenül csatlakoznak egymáshoz: Hozzáférési pont (Access Point) üzemmódban a TG233 alapértelmezett IP címe: Állomás (Station) üzemmódban a TG233 alapértelmezett IP címe: Auto üzemmódban próbálja a és a IP címet is. Ha az Ön számítógépe és a TG233 egy hálózati átjáró segítségével érik el egymást: A hálózati átjárójának a weboldalán nézze meg a TG233 IP címét. További információkat arról, hogy hogyan tudja elérni a hálózati átjárójának a weboldalát és azon belül hogyan tudja megnézni a hozzá csatlakoztatott eszközök IP címét, a hálózati átjárójának a felhasználói kézikönyvében talál. A TG233 weboldalának elérése Kövesse az alábbi lépéseket: 1 Nyissa meg a web böngészőjét: 2 Adja meg a TG233 IP címét. Nem tudja az IP címet? Kérjük olvassa el a 37. oldalon Az Ön TG233 eszközének az IP címe című részt. 3 Adja meg a belépéshez szükséges felhasználó nevet és jelszót: Ha a szolgáltatója elküldte Önnek a belépéshez szükséges felhasználó nevet és jelszót, akkor azokat adja meg; egyéb esetben az alapértelmezett felhasználó nevet és jelszót használja. Az alapértelmezett felhasználói név: Administrator. Az alapértelmezett jelszó: hagyja üresen a mezőt vagy használja a TG233 hátoldalán lévő hozzáférési kulcsot (access key). 37

44 3 KONFIGURÁCIÓS ESZKÖZÖK Erősen ajánlott, hogy változtassa meg az alapértelmezett felhasználói nevet és jelszót. A felhasználói név és jelszó megváltoztatásához kérjük nézze meg a 44. oldalon Biztonságos hozzáférés a TG233 egységhez című részt. 4 Kattintson a LOGIN gombra a belépéshez. 38

45 3 KONFIGURÁCIÓS ESZKÖZÖK A weboldal alkotóelemei Áttekintés A következő komponensekből áll a TG233 weboldala: Címke Leírás 1 Menü 2 Tartalom ablak Menü A következő menüpontokat látjuk: Status (Állapot): Alapvető információk a TG233 eszközünkről. Config (Konfiguráció): Itt konfigurálhatja a TG233 hálózati beállításait. Tools (Eszközök): Itt ellenőrizheti a naplózási üzeneteket és itt módosíthatja a TG233 felhasználói fiókjára vonatkozó adatokat. System (Rendszer): Itt frissítheti a TG233 szoftverét és újraindíthatja az eszközt. Mindegyik menüpont számos almenüt tartalmaz. Tartalom ablak Itt láthatunk bővebb információkat és itt végezhetjük el a konfigurációs beállításokat. 39

46 3 KONFIGURÁCIÓS ESZKÖZÖK A vezeték nélküli hálózat beállításai Bevezetés A CONFIG - WIRELESS oldalon tudjuk konfigurálni a TG233 vezeték nélküli hálózati beállításait, mely két kategóriából áll: Basic (Alapbeállítások) Advanced (Haladó beállítások) A beállítások helye A Config főmenünél kattintson a Wireless menüpontra, majd kattintson a Basic vagy az Advanced fülre a kategóriák közötti váltáshoz. Basic (Alapbeállítások) A Basic almenüben a vezeték nélküli hálózati kapcsolatunk alapbeállításait konfigurálhatjuk: Device Mode (Üzemmód): Az üzemmód beállítása a megfelelő használati eset alapján. A Device Mode (Üzemmód) a TG233 hátulján lévő kapcsolóval állítható. További információkat a 14. oldalon Üzemmód kapcsoló. Wireless Band (Vezeték nélküli frekvenciasáv): A TG233 a IEEE n szabvány 5GHz frekvenciasávját használja, ami kisebb interferenciát és jobb átvitelt biztosít a vezeték nélküli kapcsolatának. ESSID: A vezeték nélküli hálózat neve. Channel (Csatorna): Kiválaszthatja a használni kívánt vezeték nélküli csatornát a legördülő listából, vagy választhatja az Auto funkciót is és akkor a TG233 automatikusan kiválasztja a megfelelő csatornát. A jelenleg használt csatorna a legördülő lista mellett látható. Encryption (Titkosítás): Itt választhatja ki a megfelelő titkosítást a vezeték nélküli kapcsolatához. További információkat a titkosítási típusokkal kapcsolatban az 56. oldalon Titkosítási típusok című rész alatt talál. Passphrase (Jelszó): Itt módosíthatja a vezeték nélküli kapcsolatához tartozó jelszót. 40

47 3 KONFIGURÁCIÓS ESZKÖZÖK Advanced (Haladó beállítások) Az Advanced almenüben a vezeték nélküli hálózati kapcsolat részletesebb konfigurációs beállításait adhatjuk meg: Broadcast SSID: Engedélyezi, hogy a TG233 által használt SSID látható legyen a többi eszköz számára. Ajánlott engedélyezni a Broadcast SSID opciót annak érdekében, hogy az otthoni hálózatában lévő eszközök megtalálják a TG233 hozzáférési pontot (Access Point). Viszont, amikor ezt engedélyezi, akkor mindenki számára látható lesz a vezeték nélküli hálózata. A vezeték nélküli kapcsolatának biztonságossá tételéhez, nézze meg az 56. oldalon 4.4 Biztonságos vezeték nélküli kapcsolat megvalósítása című részt. Bandwidth (Sávszélesség): A vezeték nélküli kapcsolat sávszélessége. Automatikusan be van állítva, csak akkor módosítsa, ha a szolgáltatója kéri rá. WPS State (WPS Állapot): A vezeték nélüli kapcsolat WPS állapota. Ha konfigurálni akarja a WPS funkciót, akkor válassza ki a Configure opciót a legördülő listából. A következő beállítások egyikét használja a WPS konfigurálásához: WPS PBC: A WPS aktiváláshoz kattintson a WPS PBC gombra. WPS PIN: Ennél a WPS PIN használati módnál adhatja meg a másik vezeték nélküli eszköz által generált PIN kódót (hálózati átjáró, vezeték nélküli kliens, stb.). WPS AP PIN: Ennél a WPS PIN használati módnál itt adhatja meg azt a PIN kódot, amit majd beállít a másik vezeték nélküli eszközön (hálózati átjáró, vezeték nélküli kliens, stb.), hogy az csatlakozni tudjon a TG233 egységéhez. Kattintson a Regenerate gombra, hogy újragenerálja a WPS AP PIN kódot. A WPS PIN kódot és WPS AP PIN kódot akkor használjuk, amikor WPS PIN módszerrel állítjuk be a vezeték nélküli hálózatunkat. További részleteket a WPS-ről az 50. oldalon 4.1 Csatlakozás WPS kapcsolaton keresztül című rész alatt talál. 41

48 3 KONFIGURÁCIÓS ESZKÖZÖK TX Rate: A kapcsolat átviteli sebessége. Hagyja az Auto opción és csak akkor módosítsa, ha a szolgáltatója kéri rá. Beacon Interval (in ms) (Alapjelidőköz): Két alapjelsugárzás közötti idő, amikor a TG233 megkapja az aktivitást jelző alapjelet. Az alapértelmezett érték: 78. DTIM Period (DTIM Időtartam): A Delivery Traffic Indication Message (DTIM) tartalmaz néhány alapjel keretet. A DTIM időtartam azt jelzi, hogy milyen gyakran (hány alapjel időköz) kellene ellenőriznie a hozzáférési pont által kiszolgált klienseknek, hogy van-e számukra letöltésre váró pufferelt adat a hozzáférési ponton. Az alapértelmezett érték: 3 (ami azt jelenti, hogy háromszor ellenőrizze a kliens két alapjel között). Short GI: Engedélyezi a rövid Guard Interval (GI) funkciót. A rövid GI segítségével, melyet az IEEE n szabványban vezettek be, növelhetjuk az átviteli sebességet, viszont magasabb csomag hiba arányt eredményez. MAC Address Filtering (MAC cím szűrés): A MAC Address Filtering funkció segítségével, MAC címek alapján végezhetünk szűrést, ami által engedélyezhetjük és tilthatjuk, hogy melyik eszközök tudjanak csatlakozni a TG233 által létrehozott vezeték nélküli hálózati kapcsolathoz. A Config MAC Filter (MAC szűrés konfigurálása) gombra kattintva juthatunk el a MAC ADDRESS LIST (A MAC cím lista) oldalra, ahol megadhatjuk a tiltani kívánt MAC címeket. További információkat a 43. oldalon A MAC cím lista című rész alatt talál. További információkat a vezeték nélküli kapcsolatokról a 49. oldalon 4 A TG233 vezeték nélküli hozzáférési pont című rész alatt talál. 42

49 3 KONFIGURÁCIÓS ESZKÖZÖK A MAC cím lista Bevezetés A Media Access Control cím (MAC cím) egy olyan egyedi azonosító, amit a gyártás során rendelnek a hálózati eszközök fizikai hálózati interfészeihez. Ha letiltunk egy MAC címet, akkor minden forgalom figyelmen kívül lesz hagyva, ami a tiltott MAC című eszköz felől érkezik. A MAC ADDRESS LIST (MAC cím lista) oldalon engedélyezhetünk vagy tilhatunk adott MAC címeket: Kattintson a Refresh (Frissítés) gombra, hogy a legfrissebb listát tudja megtekinteni. Minden MAC cím engedélyezése, kivéve a tiltottakat Ahhoz, hogy minden MAC címet engedélyezzünk, kivéve a tiltottakat, kérem kövesse az alábbi lépéseket: 1 A MAC Address Filtering listában válassza ki az Authorize (Engedélyez) opciót. 2 A MAC Address mezőben adja meg a MAC címet, amit tiltani akar. 3 A MAC Address résznél lévő legördülő listában válassza a Deny (Letilt) opciót. 4 Kattintson a Verify (Ellenőrzés) gombra, hogy ellenőrizze, hogy a megadott MAC cím korábban szerepelt-e már a MAC cím listában. 5 Kattintson a Save (Mentés) gombra, hogy elmentse a beállításait. Minden MAC cím tiltása, kivéve az engedélyezettek Ahhoz, hogy minden MAC címet tiltsunk, kivéve az engedélyezetteket, kérem kövesse az alábbi lépéseket: 1 A MAC Address Filtering listában válassza ki a Deny (Letilt) opciót. 2 A MAC Address mezőben adja meg a MAC címet, amit engedélyezni akar. 3 Kattintson a Verify (Ellenőrzés) gombra, hogy ellenőrizze, hogy a megadott MAC cím korábban szerepelt-e már a MAC cím listában. 4 A MAC Address résznél lévő legördülő listában válassza az Authorize (Engedélyez) opciót. 5 Kattintson a Save (Mentés) gombra, hogy elmentse a beállításait. 43

50 3 KONFIGURÁCIÓS ESZKÖZÖK Biztonságos hozzáférés a TG233 egységhez Bevezetés A TG233 elérését egy felhasználónévvel és egy jelszóval tehetjük védetté annak érdekében, hogy megakadályozzuk, hogy a helyi hálózatunkban bármelyik felhasználó hozzáférjen a TG233 egységünkhöz. Alapértelmezett felhasználónév és jelszó Ha a szolgáltatója nem küldte el Önnek az alapértelmezett felhasználónevet és jelszót, akkor: Az alapértelmezett felhasználónév: Administrator. Az alapértelmezett jelszó: hagyja üresen a mezőt vagy használja a TG233 hátoldalán lévő hozzáférési kulcsot (access key). Ajánlott megváltoztatni az alapértelmezett jelszót. Válasszon egy olyan jelszót, ami könnyen az eszébe jut vagy írja le a választott jelszót. Ha elfelejtette a jelszavát, akkor az egyetlen lehetősége, hogy visszaállítja a TG233 egységét a gyári beállításokra. További információkat a 63. oldalon talál a 63. oldalon 5.5 Visszaállítás a gyári beállításokra című rész alatt talál. Hogyan változtassa meg a jelszót Kövesse az alábbi lépéseket: 1 A Tools (Eszközök) menüben, kattintson az Admin fülre. Majd megjelenik az Admin oldal: 2 Az Old Passphrase (Régi Jelszó) mezőben, adja meg a régi jelszavát. Ha a régi jelszó üres volt, akkor ne adjon meg semmit az Old Passphrase (Régi Jelszó) mezőben. 3 Adja meg az új jelszavát a New Passphrase (Új Jelszó) mezőben és megerősítésként adja meg ismét a New Passphrase Again (Új Jelszó Megerősítése) mezőben. 4 Kattintson a Save gombra az új jelszó elmentéséhez. Az új jelszava mostantól aktív. A következő alkalommal amikor be akar lépni a TG233 weboldalára, akkor már az új jelszót kell megadnia. 44

51 3 KONFIGURÁCIÓS ESZKÖZÖK A TG233 frissítése és újraindítása Bevezetés A TG233 weboldalát használhatja: A TG233 szoftverének frissítése A TG233 újraindítása A TG233 szoftverének frissítése Ha letöltötte a TG233 szoftverének a legújabb verzióját a szolgáltatójának a honlapjáról, akkor a TG233 weboldalának a segítségével frissítheti az eszköz szoftverét. Kövesse az alábbi lépéseket: 1 A System (Rendszer) menüben, kattintson az Upgrade (Frissítés) fülre. 2 Kattintson a Browse/Choose File (Fájl kiválasztása) gombra a letöltött új szoftver kiválasztásához. 3 Kattintson az Upgrade (Frissítés) gombra. A frissítés elkezdődik: 4 Várjon néhány percet a frissítés befejezéséig. A TG233 újraindítása Kövesse az alábbi lépéseket: 1 A System (Rendszer) menüben, kattintson a Reboot (Újraindítás) fülre. 2 Kattintson a YES (Igen) gombra. 3 Az Ön TG233 egysége újraindul: 45

52 3 KONFIGURÁCIÓS ESZKÖZÖK 4 Amikor a frissítés befejeződött és a TG233 újraindult, akkor a TG233 weboldala ismét betöltődik és megadhatjuk a felhasználói nevet és a jelszót a belépéshez: 46

53 3 KONFIGURÁCIÓS ESZKÖZÖK 3.2 A TG233 konfigurálása egy Technicolor Gateway-en keresztül Bevezetés Bizonyos Technicolor MediaAccess Gateway (hálózati átjáró) termékek (például a Technicolor MediaAccess TG799vn v2) segítségével lehetőségünk van elérni és konfigurálni a TG233 eszközünket a MediaAccess gateway (hálózati átjáró) weboldalán keresztül, a TG233 weboldalának használata helyett. Ez akkor hasznos, ha Ön a TG233 media bridge használati módot alkalmazza az otthonában, ami által egyszerűen ellenőrizheti vagy konfigurálhatja a TG233 beállításait anélkül, hogy belépne a TG233 weboldalára. Követelmények Győzödjön meg róla, hogy: A TG233 Hozzáférési Pont (Access Point) üzemmódban van. A TG233 közvetlenül csatlakozik a MediaAccess Gateway (hálózati átjáró) eszközéhez egy Ethernet kábellel. Az Ön MediaAccess Gateway (hálózati átjáró) eszköze megfelelően telepítve van és üzemel. Csatlakoztatott egy számítógógépet MediaAccess Gateway eszközéhez (vezetékes vagy vezeték nélküli kapcsolattal). Megvalósítás Kövesse az alábbi lépéseket: 1 Lépjen be a Technicolor gateway (hálózati átjáró) eszközének a weboldalára. További információkat a Technicolor gateway weboldalának az eléréséről az eszköz felhasználói kézikönyvében talál. 2 A kezdőoldalon (Home), az Ethernet lista mellett láthatja a csatlakoztatott TG233-AP egységét: 47

54 3 KONFIGURÁCIÓS ESZKÖZÖK 3 Kattintson a TG233-AP eszközre a listában. Ezután megtekintheti a TG233 vezeték nélküli hálózati beállításait. A jobb felső sarokban kattintson a Configure (Konfigurálás) fülre, hogy konfigurálni tudja a beállításokat: Hibaelhárítás Ha a vezeték nélküli beállítások nem konfigurálhatók, vagy ha nem látja a vezeték nélküli beállításokat ezen az oldalon, akkor győződjön meg róla, hogy: A TG233 hátulján lévő üzemmód kapcsoló Hozzáférési Pont (Access Point) üzemmódra van kapcsolva. Az Ön számítógépe, a Technicolor MediaAccess Gateway (hálózati átjáró) eszköze és a TG233 egysége megfelelően csatlakoztatva van. Majd térjen vissza a 2. lépéshez és próbálja meg újra. Ha még mindig nem tudja konfigurálni, akkor az Ön hálózati átjárója nem támogatja a TG233 konfigurálását a hálózati átjáró weboldalán keresztül. Tehát Önnek a TG233 egységét annak saját weboldalán keresztül kell konfigurálnia. További információkat a 36. oldalon 3.1 A TG233 konfigurálása a weboldalán (GUI) keresztül című rész alatt talál. 48

55 4 A TG233 VEZETÉK NÉLKÜLI HOZZÁFÉRÉSI PONT 4 A TG233 vezeték nélküli hozzáférési pont Bevezetés Ez a fejezet segítséget nyújt Önnek, hogy vezeték nélküli kapcsolatot tudjon megvalósítani a TG233 eszközével. 5GHz frekvenciasáv A TG233 az IEEE n szabvány 5GHz vezeték nélküli frekvencisávját használja a vezeték nélküli kapcsolat felépítéséhez. Az 5GHz frekvencisáv nagyobb kimeneti teljesítménnyel rendelkezik, mint a 2.4GHz frekvenciasáv, ami jelenleg a legnépszerűbb a WLAN hálózatok körében. Ez a nagyobb teljesítményű megoldás lehetővé teszi, hogy teljes mértékben kihasználjuk az 5GHz frekvenciasávot, ami megbízhatóbb működést és átvitelt biztosít a videó streamek részére. Továbbá, ez a skálázható architektúra nagyon alacsony csomag hiba arányt garantál a vezeték nélküli kapcsolaton, hogy zökkenőmentesen működjön a nagy sebességű vezeték nélküli HD videó streamelés az otthonában. Ha az Xtream media bridge használati módot alkalmazta az otthonában, akkor az Ön hálózati átjárójának rendelkeznie kell egy 5GHz frekvenciasávú vezeték nélküli hozzáférési ponttal (access point). A vezeték nélküli hálózatának beállítása További információkat arról, hogyan tud vezeték nélküli kapcsolatot létrehozni a TG233 eszközével, az 50. oldalon 4.1 Csatlakozás WPS kapcsolaton keresztül vagy a 55. oldalon 4.3 Manuális csatlakozás WPS nélkül című részek alatt. Biztonságos vezeték nélküli kapcsolat létrehozása! Amikor egy védtelen nyitott kapcsolatot használ, akkor mindenki hozzáfér az Ön hálózatához, aki az Ön TG233 eszközének a hatótávolságában van. Ebben az esetben: Az emberek használhatják az Ön kapcsolatát, hogy elérjék az internetet. Hackerek használhatják az Ön kapcsolatát, hogy bűncselekményeket kövessenek el. Ön könnyen megakadályozhatja ezt azáltal, hogy biztonságos vezeték nélküli kapcsolatot hoz létre. További információkat az 56. oldalon 4.4 Biztonságos vezeték nélküli kapcsolat megvalósítása című rész alatt talál. 49

56 4 A TG233 VEZETÉK NÉLKÜLI HOZZÁFÉRÉSI PONT 4.1 Csatlakozás WPS kapcsolaton keresztül WPS A Wi-Fi Protected Setup (WPS) segítségével Ön egy gyors és könnyű módon adhat hozzá újabb vezeték nélküli klienseket a helyi hálózatához. Követelmények A vezeték nélküli 5GHz frekvenciasávú hozzáférési pontnak (access point), vagy a vezeték nélküli 5GHz frekvenciasávú kliensnek támogatnia kell a WPS funkciót, és a megfelelő WPS szolgáltatásoknak (WPS PBC és/vagy WPS PIN) engedélyezve kell lenniük. Nézze meg az eszközének a felhasználói kézikönyvét bővebb információkért. Ha az Ön hálózati átjárója nem támogatja a WPS funkciót, akkor nézze meg az 55. oldalon 4.3 Manuális csatlakozás WPS nélkül című részt a vezeték nélküli kapcsolat beállításához. Megvalósítás Kövesse az alábbi lépéseket: 1 Röviden nyomja meg a WPS gombot a TG233 előlapján: Vagy, indítsa el a WPS funkciót TG233 weboldalán. Bővebb információkat az 52. oldalon 4.2 A WPS aktiválása a TG233 grafikus felhasználói interfészén című rész alatt talál. 2 Először a WPS gomb LED-je fog lassan villogni narancssárga színben. Ez azt jelzi, hogy a TG233 jelenleg olyan vezeték nélküli hálózatokat keres amik WPS regisztrációs módban vannak. 3 Aktiválja a WPS funkciót a többi eszközén (például egy másik TG233 egységen, egy 5GHz frekvenciasávú vezeték nélküli átjárón, egy számítógépen,...). A WPS funkció aktiválásához nézze meg a többi eszközének is a felhasználói kézikönyvét. Miután befejezte a 2. lépést, két perce van a 3. lépés végrehajtásához. Vagy meg kell ismételnie a 2. és a 3. lépést még egyszer. 4 Ezután az eszközök végrehajtják a vezeték nélküli beállításokat. 50

57 4 A TG233 VEZETÉK NÉLKÜLI HOZZÁFÉRÉSI PONT 5 Végezetül, a WPS LED állapota a következők egyikére vált: Folyamatosan zölden világít Ez azt jelzi, hogy sikeresen létrejött a vezeték nélküli kapcsolat. Narancssárgán villog Ez azt jelzi, hogy a vezeték nélküli kapcsolat két végpontja nem tudta egymást megtalálni. Ismételje meg a lépéseket (nem kell várnia addig, amíg a LED lekapcsol). Vörösen villog Ez azt jelzi, hogy valamilyen hiba történt a kapcsolat felépítése során. Hibaelhárítás Ha problémák merülnek fel az eszközeinek WPS használatával történő csatlakoztatása során, akkor azt valószínűleg a következők egyike okozza: A WPS segítségével történő csatlakozás nem valósítható meg: Konfigurálja manuálisan a vezeték nélküli kapcsolatot. További információkat az 55. oldalon 4.3 Manuális csatlakozás WPS nélkül című rész alatt talál. Az eszközei a hatótávolságon kívül vannak: Ha lehetséges helyezze az eszközeit egymáshoz közelebb vagy használjon egy vezeték nélküli ismétlőt, hogy növelni tudja a vezeték nélküli hálózatának a hatótávolságát. Egy másik eszköz zavarja a kiválasztott vezeték nélküli csatornát: Változtassa meg a TG233 által használt vezeték nélküli csatornát. A vezeték nélküli csatorna megváltoztatható, ha egyszerűen újraindítja a TG233 eszközét. A TG233 weboldalán is megváltoztathatja a használt vezeték nélküli csatornát. További információkat a 61. oldalon A vezeték nélküli csatorna megváltoztatása című rész alatt talál. 51

58 4 A TG233 VEZETÉK NÉLKÜLI HOZZÁFÉRÉSI PONT 4.2 A WPS aktiválása a TG233 grafikus felhasználói interfészén Bevezetés A WPS kétféle módon indítható el a TG233 weboldalán: WPS Push Button módszer (PBC) (Nyomd meg a gombot) A WPS Push Button módszer (PBC) lehetővé teszi, hogy Ön egy gyors és könnyű módon adjon hozzá új vezeték nélküli klienseket a helyi hálózatához anélkül, hogy bármilyen vezeték nélküli beállítását meg kellene adnia (hálózat neve, hozzáférési kulcs, titkosítás típusa). WPS PIN módszer (PIN) A WPS PIN módszer (PIN) lehetővé teszi, hogy új vezeték nélküli klienseket adjon hozzá a helyi hálózatához azáltal, hogy egyszerűen megadja a WPS PIN kódot vagy WPS AP PIN kódot. 52

59 4 A TG233 VEZETÉK NÉLKÜLI HOZZÁFÉRÉSI PONT WPS Push Button módszer (PBC) Megvalósítás Kövesse az alábbi lépéseket: 1 Lépjen be a TG233 weboldalára (GUI). További információkat a TG233 weboldalának (GUI) az eléréséről a 37. oldalon A TG233 grafikus felhasználói interfészének elérése című rész alatt talál. 2 A Config menüben kattintson a Wireless almenüre. 3 Itt kattintson az Advanced fülre. 4 Válassza ki a Configured opciót a WPS State listából. 5 Kattintson a WPS PBC gombra. 6 A TG233 aktiválja a WPS funkciót: 7 Várjon néhány percet a WPS elindulásához. 53

60 4 A TG233 VEZETÉK NÉLKÜLI HOZZÁFÉRÉSI PONT WPS PIN módszer (PIN) Bevezetés Kétféle módon konfigurálhatjuk a vezeték nélküli kapcsolatunkat a WPS PIN módszer használatával: WPS PIN: Ezt akkor használja, amikor rendelkezik a vezeték nélküli hálózatában lévő többi eszköz által használt PIN kóddal. WPS AP PIN: Ezt akkor használja, amikor a TG233 PIN kódjával akarja konfigurálni a többi eszközét. WPS PIN Ahhoz, hogy a TG233 egységét konfigurálni tudja az Ön vezeték nélküli kapcsolatának WPS PIN kódjával, kérem, kövesse az alábbi lépéseket: 1 Lépjen be a TG233 weboldalára (GUI). További információkat a TG233 weboldalának (GUI) az eléréséről a 37. oldalon A TG233 grafikus felhasználói interfészének elérése című rész alatt talál. 2 A Config menüben kattintson a Wireless almenüre. 3 Itt kattintson az Advanced fülre. 4 Válassza ki a Configured opciót a WPS State listából. 5 Adja meg vezeték nélküli kapcsolatának a PIN kódját a WPS PIN mezőben és ezután kattintson a WPS PIN gombra. WPS AP PIN Ahhoz, hogy a többi eszközét konfigurálni tudja a TG233 WPS PIN kódjával, kérem, kövesse az alábbi lépéseket: 1 Lépjen be a TG233 weboldalára (GUI). További információkat a TG233 weboldalának (GUI) az eléréséről a 37. oldalon A TG233 grafikus felhasználói interfészének elérése című rész alatt talál. 2 A Config menüben kattintson a Wireless almenüre. 3 Itt kattintson az Advanced fülre. 4 Válassza ki a Configured opciót a WPS State listából. 5 Haszálja a WPS AP PIN mezőben található kódot ahhoz, hogy konfigurálja a többi eszközének a vezeték nélküli beállításait. Kattintson a Regenerate gombra a WPS AP PIN kód megújításához. 54

61 4 A TG233 VEZETÉK NÉLKÜLI HOZZÁFÉRÉSI PONT 4.3 Manuális csatlakozás WPS nélkül Előkövetelmények Mielőtt beállítaná a vezeték nélküli kapcsolatát, Önnek tudnia kell az 5GHz frekvenciasávú vezeték nélküli hozzáférési pont (Access Point) aktuális hálózati beállításait: A hálózat neve (SSID) Hozzáférési kulcs (Jelszó) A titkosítás típusa Ha Ön egynél több TG233 eszközt használ, akkor a Hozzáférési Pont (Access Point) üzemmódban lévő TG233 beállításait használja. Mi a TG233 eszközöm által használt hálózati név (SSID) és hozzáférési kulcs? Ha Ön nem változtatta meg a hálózati nevet (SSID) és a hozzáférési kulcsot, akkor az Ön TG233 eszköze a hátlapján lévő címkén szereplő hálózati nevet és hozzáférési kulcsot használja. Elfelejtette a hozzáférési kulcsot? Ha Ön megváltoztatta az alapértelmezett vezeték nélküli beállításokat és nem emlékszik rá, hogy mit adott meg hozzáférési kulcsnak, akkor próbálja a következőt: 1 Használjon egy számítógépet, ami a helyi hálózatához van csatlakoztatva. Ha egy csatlakoztatott számítógép sincs, akkor közvetlenül csatlakoztathatja a számítógépét az egyik TG233 eszközének Ethernet portjához, majd állítson be fix IP címet a számítógének. Bővebb információkat a 31. oldalon 2.4 A TG233 közvetlen csatlakoztatása egy eszközünkhöz című rész alatt talál. 2 Lépjen be a TG233 weboldalára (GUI). További információkat a 37. oldalon A TG233 weboldalának elérése című rész alatt talál. 3 A Config menüben kattintson a Wireless almenüre. 4 A CONFIG - WIRELESS oldalon található: ESSID, a hálózat neve. Encryption, a titkosítás típusa. Passphrase, a hozzáférési kulcs. Milyen titkosítási típust használ a TG233? A titkosítás típusa a TG233 weboldalának CONFIG - WIRELESS menüjében található. További információkat a 40. oldalon Basic (Alapbeállítások) című rész alatt talál. A vezeték nélküli kapcsolat beállítása manuálisan Konfigurálja a hálózati átjáróját, az egyéb eszközeit vagy egy másik TG233 eszközét is ugyanazzal a vezeték nélküli hálózati beállításokkal (hálózat neve, hozzáférési kulcs és titkosítás típusa). A TG233 vezeték nélküli hálózati beállításainak konfigurálásához, kérem nézze meg a 40. oldalon A vezeték nélküli hálózat beállításai című részt. 55

62 4 A TG233 VEZETÉK NÉLKÜLI HOZZÁFÉRÉSI PONT 4.4 Biztonságos vezeték nélküli kapcsolat megvalósítása Bevezetés Lehetősége van megvédeni a vezeték nélküli kommunikációt két eszköze között egy hozzáférési kulcs használatával. Ez azt jelenti, hogy: Csak azok a kliensek tudnak csatlakozni a hálózatához, amelyek a megfelelő Hálózati Nevet (SSID) és hozzáférési kulcsot használják. Az összes adat védett és titkosított, amely az Ön vezeték nélküli hozzáférési pontján áthalad. Titkosítási típusok Az évek során több titkosítási típust is fejlesztettek. A TG233 különböző WPA és WPA2 protokollokon alapuló titkosítási típusokat használ. Wi-Fi Protected Access (WPA) egy fejlett biztonsági szabvány a vezeték nélküli hálózatok részére, ami kíváló adatvédelmet és hálózati hozzáférés vezérlést biztosít. A kiváló adatvédelem a titkosítás használatának köszönhető, továbbá fejlett hálózati hozzáférés vezérlést és 802.1X szabványon alapuló felhasználó hitelesítést használ. Wi-Fi Protected Access 2 (WPA2), a következő biztonsági módszer a vezeték nélküli hálózatok részére, ami kiváló adatvédelmet és hálózati hozzáférés vezérlést biztosít. Magas szintű biztonságot nyújt a vállalati és a fogyasztói Wi-Fi felhasználóknak, ami által csak hitelesített felhasználók férhetnek hozzá a vezeték nélküli hálózataikhoz. Az alábbi lista egy áttekintés a támogatott titkosítási típusokról, biztonsági szint szerint csökkenő sorrendben; a legbiztonságosabb típust a lista tetején találja: WPA2-AES: A WPA protokoll legújabb és legbiztonságosabb verziója. Válassza ezt a titkosítási típust, ha az Ön 5GHz frekvenciasávú vezeték nélküli hálózati átjárója támogatja a WPA2 titkosítási típust. WPA+WPA2: Ez egy kevert módszer. Ebben a módban a WPA2 az előnyben részesítet titkosítási típus, de azok a vezeték nélküli kliensek, amik nem támogatják a WPA2, továbbra is használhatják a WPA protokollt titkosítási típusnak. Válassza ezt az opciót, ha nem támogatja minden vezeték nélküli kliense a WPA2 típust, vagy ha nem biztos benne, hogy támogatják. A vezeték nélküli kliensek, amik támogatják a WPA2 típust, azok a WPA2 típust fogják használni, a többi kliens a WPA típust használja. NONE-OPEN: Ha ezt a típust választja, akkor az eszköz nem fog titkosítást használni. Bár a TG233 lehetővé teszi, hogy ne használjunk titkosítást (NONE-OPEN), mi erősen javasoljuk, hogy használjon! Használja a WPA2-AES vagy a WPA+WPA2 típust. Megvalósítás Kövesse az alábbi lépéseket: 1 Lépjen be a TG233 weboldalára (GUI). 2 A Config menüben kattintson a Wireless almenüre. 3 Az Encryption (Titkosítás) mezőben, válassza ki a használni kívánt titkosítási típust. 4 Kattintson a Save (Mentés) gombra, hogy elmentse a beállításait. 5 Konfigurálja a másik TG233 eszközét (a TG233 media bridge használati mód) vagy az 5GHz frekvenciasávú vezeték nélküli átjáróját (az Xtream media bridge használati mód) ugyanazokkal a biztonsági beállításokkal. Csatlakoztassa újra a vezeték nélküli hálózati eszközeit. További információkat az 50. oldalon 4.1 Csatlakozás WPS kapcsolaton keresztül című rész alatt vagy az 55. oldalon 4.3 Manuális csatlakozás WPS nélkül című rész alatt talál. 56

63 5 TÁMOGATÁS 5 Támogatás Bevezetés Ez a fejezet megoldásokat javasol azokra a hibákra, amelyekkel a TG233 telepítése, konfigurálása vagy használata során találkozhat. Ha ezek a javaslatok nem oldják meg a problémát, akkor keresse fel a weboldalt vagy lépjen kapcsolatba a szolgáltatójával. Témák Ebben a fejezetben a következő témákról lesz szó: Cím Oldal 5.1 Telepítési hibaelhárítás Általános hibaelhárítás A vezetékes kapcsolat hibaelhárítása A vezeték nélküli kapcsolat hibaelhárítása Visszaállítás a gyári beállításokra 63 57

64 5 TÁMOGATÁS 5.1 Telepítési hibaelhárítás A TG233 nem található Ha nem találja a TG233 a helyi hálózatában, akkor győződjön meg róla, hogy: A TG233 be van kapcsolva és teljesen működőképes. A hálózati eszközei (például a hálózati átjárója, set-top box eszköze, stb.) rendelkeznek érvényes IP címmel, ami bármilyen cím lehet kivéve a Bővebb információkért tekintse meg a hálózati eszközének a felhasználói kézikönyvét. Nincs egy tűzfal vagy egy router elhelyezve az eszközei és a TG233 között. Nincs egyéb hálózati biztonsági szoftver (például bármilyen tűzfal szoftver) ami blokkolja a hálózati eszközeit. A hálózati eszközei megfelelően csatlakoztak a TG233 egységhez. 58

65 5 TÁMOGATÁS 5.2 Általános hibaelhárítás Egyik LED sem világít (A TG233 nem működik) Győződjön meg róla, hogy: A TG233 be van dugva egy fali konnektorba. A megfelelő tápegységet használja a TG233 eszközéhez. A TG233 áramellátással kapcsolatos követelményei a TG233 azonosító címkéjén megtalálhatóak. Csak a TG233 dobozában található tápegységet használja. A TG233 a hátlapján lévő bekapcsoló gomb segítségével be lett kapcsolva. A TG233 elérhetetlen Ha nem tudja elérni a TG233 eszközét a web böngészőjéből, akkor érdemes megfontolnia, hogy visszaállítsa a TG233 eszközét a gyári beállításokra a 63. oldalon 5.5 Visszaállítás a gyári beállításokra című részben leírtak szerint. 59

66 5 TÁMOGATÁS 5.3 A vezetékes kapcsolat hibaelhárítása Az Ethernet LED nem világít Győződjön meg róla, hogy: Az Ethernet kábel megfelelően csatlakoztatva van a TG233 Ethernet portjához és az Ön eszközéhez (hálózati átjáró, settop box, stb.). A megfelelő kábel típust használja az Ethernet csatlakozáshoz, ami egy UTP CAT5 kábel RJ-45 csatlakozókkal. Ajánlott, hogy a TG233 dobozában található Ethernet kábelt használja. 60

67 5 TÁMOGATÁS 5.4 A vezeték nélküli kapcsolat hibaelhárítása Nincs vezeték nélküli kapcsolat Próbálja a következőket: Győződjön meg róla, hogy az összes TG233 eszköze a megfelelő üzemmódban van. Ha az Xtream media bridge felhasználási mód van alkalmazva, akkor győződjön meg róla, hogy a hálózati átjárójának a vezeték nélküli része engedélyezve van. Győződjön meg róla, hogy az összes TG233 eszköze és a hálózati átjárója a megfelelő vezeték nélküli beállításokkal van konfigurálva (hálózat neve, biztonsági beállítások). Ha a jel gyenge vagy nem elérhető, akkor próbálja meg átelyezni a TG233 eszközét az optimális teljesítményhez. A vezeték nélküli csatorna megváltoztatása. Bizonytalan vezeték nélküli kapcsolat Ha a TG233 (Állomás (Station) üzemmódban) Link Quality (Kapcsolat Minőség) LED-je vörösen világít, akkor az azt jelzi, hogy a vezeték nélküli kapcsolatának minősége rossz, próbálja a következőket: Helyezze át a TG233 egységét az optimális teljesítmény érdekében. A vezeték nélküli csatorna megváltoztatása. Használja a WPA2-AES titkosítást. További információkat az 56. oldalon 4.4 Biztonságos vezeték nélküli kapcsolat megvalósítása című rész alatt talál. A vezeték nélküli csatorna megváltoztatása Kövesse az alábbi lépéseket: 1 Lépjen be a TG233 weboldalára (GUI). 2 A Config menüben kattintson a Wireless almenüre. 3 A Basic (Alapbeállítások) oldal konfigurációs beállításai megjelennek. 4 A Channel (Csatorna) listában válassa ki a használni kívánt csatornát. 5 Kattintson a Save (Mentés) gombra, hogy elmentse a beállításait. 61
