Felhasználói kézikönyv DigiTerra Explorer v5. verzió Magyar nyelven április 1.

Átírás

1 DigiTerra Explorer v5 verzió Magyar nyelven április 1.

2 Jogi nyilatkozat DigiTerra Informatikai Szolgáltató Kft Budapest, Táltos u. 15/A. A termék és az itt található információk bármikor, előzetes figyelmeztetés nélkül bármikor megváltozhatnak. A jelen kézikönyv egésze vagy részei nem reprodukálhatók, továbbíthatók semmilyen elektronikus vagy mechanikus módon (beleértve a fénymásolatot is) a DigiTerra Informatikai Szolgáltató Kft. Előzetes írásbeli engedélye nélkül. Minden jog fenntartva!

3 Tartalomjegyzék 1 BEVEZETÉS A FELHASZNÁLÓI KÉZIKÖNYV CÉLJA A FELHASZNÁLÓI KÉZIKÖNYV HASZNÁLATA A SZOFTVER RÖVID ÁTTEKINTÉSE RENDSZERKÖVETELMÉNYEK KAPCSOLATFELVÉTEL HASZNÁLAT MEGKEZDÉSE ÜDVÖZLI A DIGITERRA EXPLORER ALAPISMERETEK KÉZI SZÁMÍTÓGÉPEK KEZELÉSÉHEZ A POCKET PC ÉRINTŐKÉPERNYŐJÉNEK KEZELÉSE AZ ACTIVESYNC HASZNÁLATA ÉS TELEPÍTÉSE DIGITERRA EXPLORER TELEPÍTÉSE KÉZI ÉS ASZTALI SZÁMÍTÓGÉPRE A DIGITERRA EXPLORER SZOFTVER FRISSÍTÉSE BLUETOOTH GPS-HEZ KAPCSOLÓDÁS A POCKET PC-N A DIGITERRA EXPLORER PROGRAM INDÍTÁSA A POCKET PC-N AZ ALKALMAZÁS FELÉPÍTÉSE ÉS HASZNÁLATA ALAPVETŐ FELHASZNÁLÓI BEÁLLÍTÁSOK TÉRKÉPEZÉS A TÉRKÉPNÉZET TÉRKÉP BETÖLTÉSE, ÚJ TÉRKÉP LÉTREHOZÁSA, TÉRKÉP MENTÉSE TÉRKÉPEK ÖSSZEFŰZÉSE TÉRKÉP PUBLIKÁLÁSA, A DMP FORMÁTUM HASZNÁLATA INTERNETES TÉRKÉP MEGNYITÁSA A TÉRKÉPNÉZET NAGYÍTÁSA, KICSINYÍTÉSE, MOZGATÁSA TÉRKÉP NAGYÍTÁSA, KICSINYÍTÉSE TÉRKÉP ELTOLÁSA TÉRKÉP FORGATÁSA, FELÜLNÉZET MENTETT TÉRKÉPNÉZETI BEÁLLÍTÁSOK HASZNÁLATA A TÉRKÉPNÉZETET ALKOTÓ TÉRKÉPI RÉTEGEK KEZELÉSE TÉRKÉPRÉTEG(EK) HOZZÁADÁSA, KIRAJZOLÁSA, MENTÉSE Új réteg hozzáadása a térképnézethez Rétegek kirajzolása és a kirajzolási sorrend megváltoztatása VEKTOR RÉTEGEK MEGJELENÍTÉSE, TEMATIKUS TÉRKÉPEZÉS PONTSZERŰ GEOMETRIAI ELEMEK TEMATIKUS TÉRKÉPEZÉSE VONALAS OBJEKTUMOK TEMATIKUS TÉRKÉPEZÉSE TERÜLETEK TEMATIKUS TÉRKÉPEZÉSE FELIRATOZÁS SZIMBÓLUMOK MEGJELENÍTÉSE MŰVELETEK A TÉRKÉPEN KIVÁLASZTÁS INFORMÁCIÓKÉRÉS MÉRÉSEK A TÉRKÉPEN TÉRKÉP RAJZOLÁS, TÉRKÉP SZERKESZTÉS Szerkesztési beállítások V oldal /

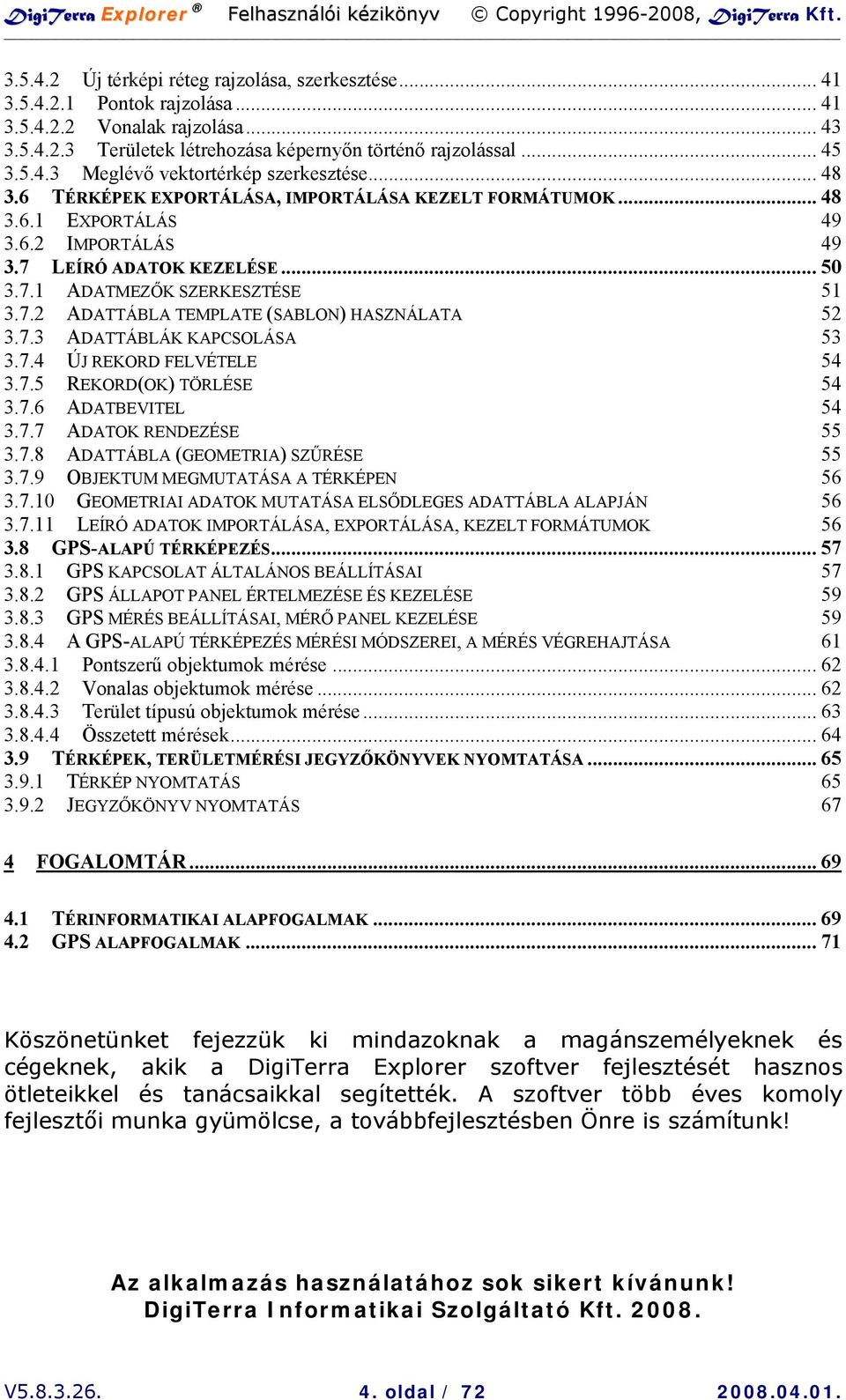

4 Új térképi réteg rajzolása, szerkesztése Pontok rajzolása Vonalak rajzolása Területek létrehozása képernyőn történő rajzolással Meglévő vektortérkép szerkesztése TÉRKÉPEK EXPORTÁLÁSA, IMPORTÁLÁSA KEZELT FORMÁTUMOK EXPORTÁLÁS IMPORTÁLÁS LEÍRÓ ADATOK KEZELÉSE ADATMEZŐK SZERKESZTÉSE ADATTÁBLA TEMPLATE (SABLON) HASZNÁLATA ADATTÁBLÁK KAPCSOLÁSA ÚJ REKORD FELVÉTELE REKORD(OK) TÖRLÉSE ADATBEVITEL ADATOK RENDEZÉSE ADATTÁBLA (GEOMETRIA) SZŰRÉSE OBJEKTUM MEGMUTATÁSA A TÉRKÉPEN GEOMETRIAI ADATOK MUTATÁSA ELSŐDLEGES ADATTÁBLA ALAPJÁN LEÍRÓ ADATOK IMPORTÁLÁSA, EXPORTÁLÁSA, KEZELT FORMÁTUMOK GPS-ALAPÚ TÉRKÉPEZÉS GPS KAPCSOLAT ÁLTALÁNOS BEÁLLÍTÁSAI GPS ÁLLAPOT PANEL ÉRTELMEZÉSE ÉS KEZELÉSE GPS MÉRÉS BEÁLLÍTÁSAI, MÉRŐ PANEL KEZELÉSE A GPS-ALAPÚ TÉRKÉPEZÉS MÉRÉSI MÓDSZEREI, A MÉRÉS VÉGREHAJTÁSA Pontszerű objektumok mérése Vonalas objektumok mérése Terület típusú objektumok mérése Összetett mérések TÉRKÉPEK, TERÜLETMÉRÉSI JEGYZŐKÖNYVEK NYOMTATÁSA TÉRKÉP NYOMTATÁS JEGYZŐKÖNYV NYOMTATÁS 67 4 FOGALOMTÁR TÉRINFORMATIKAI ALAPFOGALMAK GPS ALAPFOGALMAK Köszönetünket fejezzük ki mindazoknak a magánszemélyeknek és cégeknek, akik a DigiTerra Explorer szoftver fejlesztését hasznos ötleteikkel és tanácsaikkal segítették. A szoftver több éves komoly fejlesztői munka gyümölcse, a továbbfejlesztésben Önre is számítunk! Az alkalmazás használatához sok sikert kívánunk! DigiTerra Informatikai Szolgáltató Kft V oldal /

5 V oldal /

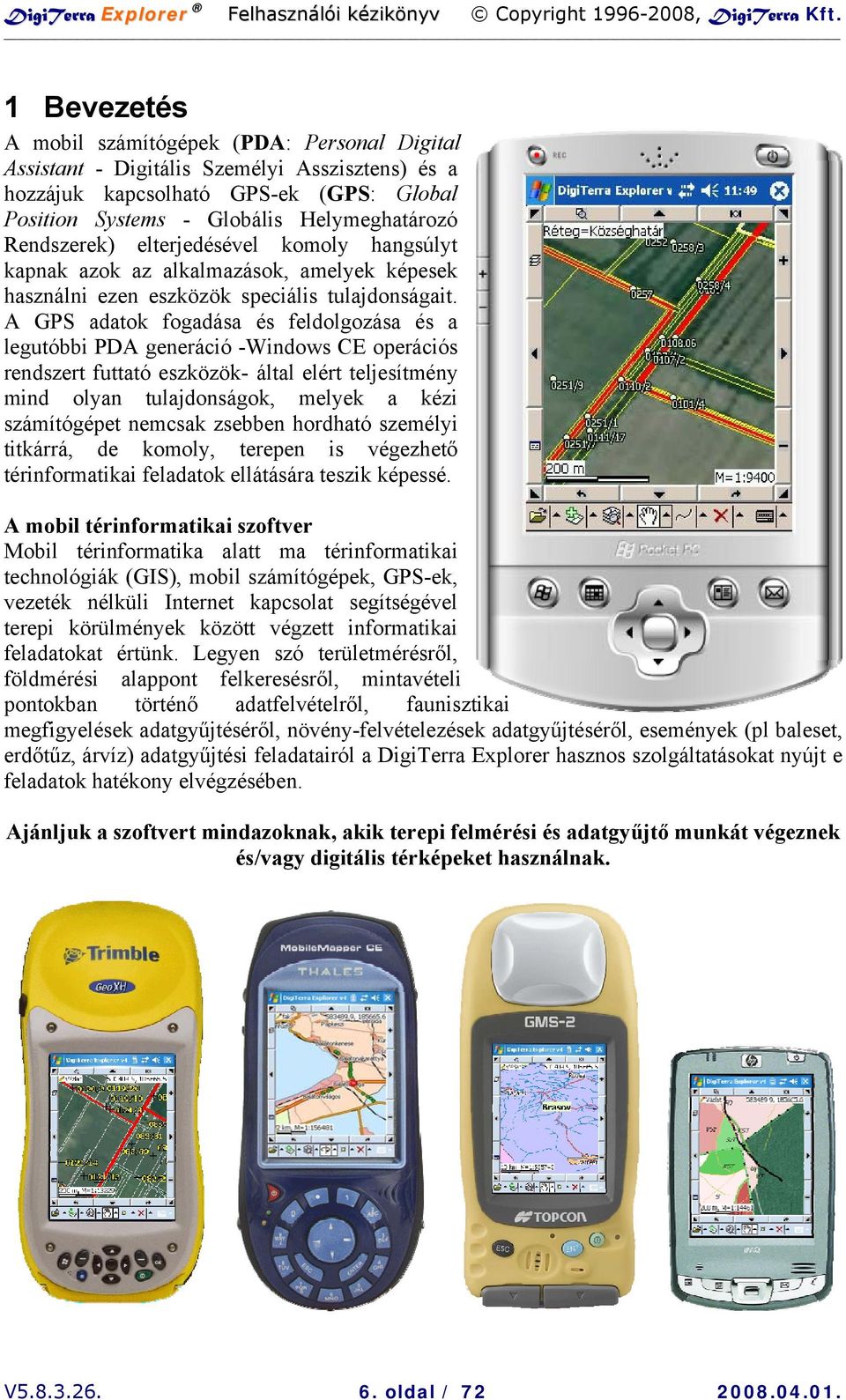

6 1 Bevezetés A mobil számítógépek (PDA: Personal Digital Assistant - Digitális Személyi Asszisztens) és a hozzájuk kapcsolható GPS-ek (GPS: Global Position Systems - Globális Helymeghatározó Rendszerek) elterjedésével komoly hangsúlyt kapnak azok az alkalmazások, amelyek képesek használni ezen eszközök speciális tulajdonságait. A GPS adatok fogadása és feldolgozása és a legutóbbi PDA generáció -Windows CE operációs rendszert futtató eszközök- által elért teljesítmény mind olyan tulajdonságok, melyek a kézi számítógépet nemcsak zsebben hordható személyi titkárrá, de komoly, terepen is végezhető térinformatikai feladatok ellátására teszik képessé. A mobil térinformatikai szoftver Mobil térinformatika alatt ma térinformatikai technológiák (GIS), mobil számítógépek, GPS-ek, vezeték nélküli Internet kapcsolat segítségével terepi körülmények között végzett informatikai feladatokat értünk. Legyen szó területmérésről, földmérési alappont felkeresésről, mintavételi pontokban történő adatfelvételről, faunisztikai megfigyelések adatgyűjtéséről, növény-felvételezések adatgyűjtéséről, események (pl baleset, erdőtűz, árvíz) adatgyűjtési feladatairól a DigiTerra Explorer hasznos szolgáltatásokat nyújt e feladatok hatékony elvégzésében. Ajánljuk a szoftvert mindazoknak, akik terepi felmérési és adatgyűjtő munkát végeznek és/vagy digitális térképeket használnak. V oldal /

7 1.1 A felhasználói kézikönyv célja A felhasználói kézikönyv célja, hogy gyakorlati példákon, komplett eljárásokon keresztül nyújtson betekintést a DigiTerra Explorer program kezelésébe és hasznos gyakorlati fogásokkal ismertesse meg a kezdő és a gyakorlott felhasználót egyaránt. A kézikönyv általános példái igyekeznek lefedni a leggyakrabban felmerülő kérdéseket, de a rendszer hatékony és teljes kihasználásához nem nélkülözhetjük a Referencia kézikönyvben tárgyalt leírást sem. 1.2 A felhasználói kézikönyv használata A felhasználói információk a program fő funkcióin alapuló témakörök szerint tagoltak. A tárgyalt témakörök példákon és gyakorlati feladatokon keresztül vezetnek végig a leggyakrabban használt programfunkciókon, keresztmetszetet nyújtva a felhasználás lehetőségeiről. Az egyes feladatok gyakorlati példákat tartalmaznak, melyek a program teljes ismerete nélkül is önállóan végrehajthatók. Válasszuk ki a példák közül azt, amelyet végre kívánunk hajtani, vagy azt, amely közel áll a megoldandó problémához. Az egyes lépések végrehajtása után kis alakítással eljuthatunk saját feladatunk megoldásáig. A feladatok egymást kiegészítik, felépítésük a gyakori és egyszerűtől a speciális és egyedi felhasználásokig tagolt. A kézikönyv végén található Fogalomtár hasznos segítségünkre lehet a gyakrabban használt kifejezések megértéséhez. A KÉZIKÖNYVBEN TALÁLHATÓ SZAKKIFEJEZÉSEK ÉS FOGALMAK MEGTALÁLHATÓK A FOGALOMTÁRBAN! V oldal /

8 1.3 A szoftver rövid áttekintése A DigiTerra Explorer főbb tulajdonságai MULTI-PLATFORM TÁMOGATÁS (WINDOWS CE 3, 4.2, 5, WINDOWS 9X/NT/2000/XP, POCKET PC 2002, WINDOWS MOBILE 2003, MOBILEMAPPER CE, TRIMBLE, TOPCON TERMÉKEK) AKTÍV KERET GYAKRAN HASZNÁLT ESZKÖZÖKKEL, TESTRE SZABHATÓ GRAFIKUS FELHASZNÁLÓI FELÜLET RASZTER ÉS VEKTOR TÉRKÉPEK VALÓSIDEJŰ NAGYÍTÁSA, ELTOLÁSA, FORGATÁSA ÉS PERSPEKTÍV DÖNTÉSE ELTERJEDT VEKTOR ÉS LEÍRÓ ADATFORMÁTUMOK KÖZVETLEN OLVASÁSA, ÍRÁSA (ATLAS BNA, DAT, DBASE, AUTODESK DXF, ITR, LOG, DIGITERRA MAP, ESRI SHAPE, MAPINFO MIF, DIGITERRA TAB, TEXT) ELTERJEDT RASZTER ADATFORMÁTUMOK KÖZVETLEN OLVASÁSA (BIL, BMP, ECW, ERS, JPEG, JP2, LAN, PCX, TIFF, GEOTIFF) KORLÁTLAN SZÁMÚ RÉTEG, OBJEKTUM CSOPORT, TEMATIKUS OSZTÁLY OBJEKTUMOK RAJZOLÁSA, SZERKESZTÉSE, MÉRÉSE, FELIRATOZÁSA LEÍRÓ ADATOK RÖGZÍTÉSE ADATBEVITELI ŰRLAPON A TERMELÉKENYSÉG ÉRDEKÉBEN ADATBEVITELI ŰRLAPOK SZERKESZTÉSE LEÍRÓ ADATOK SZERKESZTÉSE, SZŰRÉSE, RENDEZÉSE KAPCSOLT ADATTÁBLÁK HASZNÁLATA, KAPCSOLATOK HIERARCHIKUS NÉZETE (FA STRUKTÚRA) KÓD SZÓTÁRAK, ADATTÁBLA SABLONOK, ALAPÉRTÉKEK HASZNÁLATA ELLENŐRZÖTT ADATBEVITEL SZABÁLYOK HASZNÁLATÁVAL AZ ADATMINŐSÉG ÉRDEKÉBEN GPS TÁMOGATÁS ÉS ADATGYŰJTÉS, GPS FELMÉRÉS EGYSZERRE TÖBB RÉTEGBEN NAVIGÁCIÓ, ADATFELDOLGOZÁS GPS LOGFÁJLOKHOZ NEMZETKÖZI VERZIÓK A termék áttekintő bemutatása A DigiTerra Explorer a térinformatikai adatgyűjtés és feldolgozás hatékony és megbízható terepi és irodai szoftvere. Lehetőséget nyújt a terepen földrajzi adatok rögzítésére, elemzésére és leíró adataik megjelenítésére. Segítségével nagymennyiségű digitális térképi és leíró adatot vihetünk terepre. A DigiTerra MAP szoftverrel ellentétben az egyszerűbb térinformatikai eszközökkel támogatott feladatok gyors elvégzésére fókuszál. A DigiTerra Explorer Windows-alapú PC-n, Tablet PC-n, és kézi számítógépen futtatható. A szoftver számos Windows-alapú mobil számítógépet támogat! Az asztali PC-n, Tablet PC-n és a kézi számítógépen futó verziók azonos funkciókat valósítanak meg. Így a terepről az irodába betérve közvetlenül használhatja gyűjtött adatait térinformatikai rendszerében. Kényelmes körülmények között szerkesztheti térképét, mérési adatait, jegyzőkönyvet és térképet nyomtathat. Az adatintegrációs képességnek köszönhetően az adatfeldolgozás konverziók nélkül eredeti fájlformátumban történik. A terepi adatgyűjtést támogatja a GPS adatok fogadása, a differenciális mérések rögzítése és a koordináták valós idejű vetületi (EOV, UTM stb. transzformációja. Számos -kifejezetten GPS terepi adatgyűjtésre fejlesztett- eszköz áll rendelkezésre. V oldal /

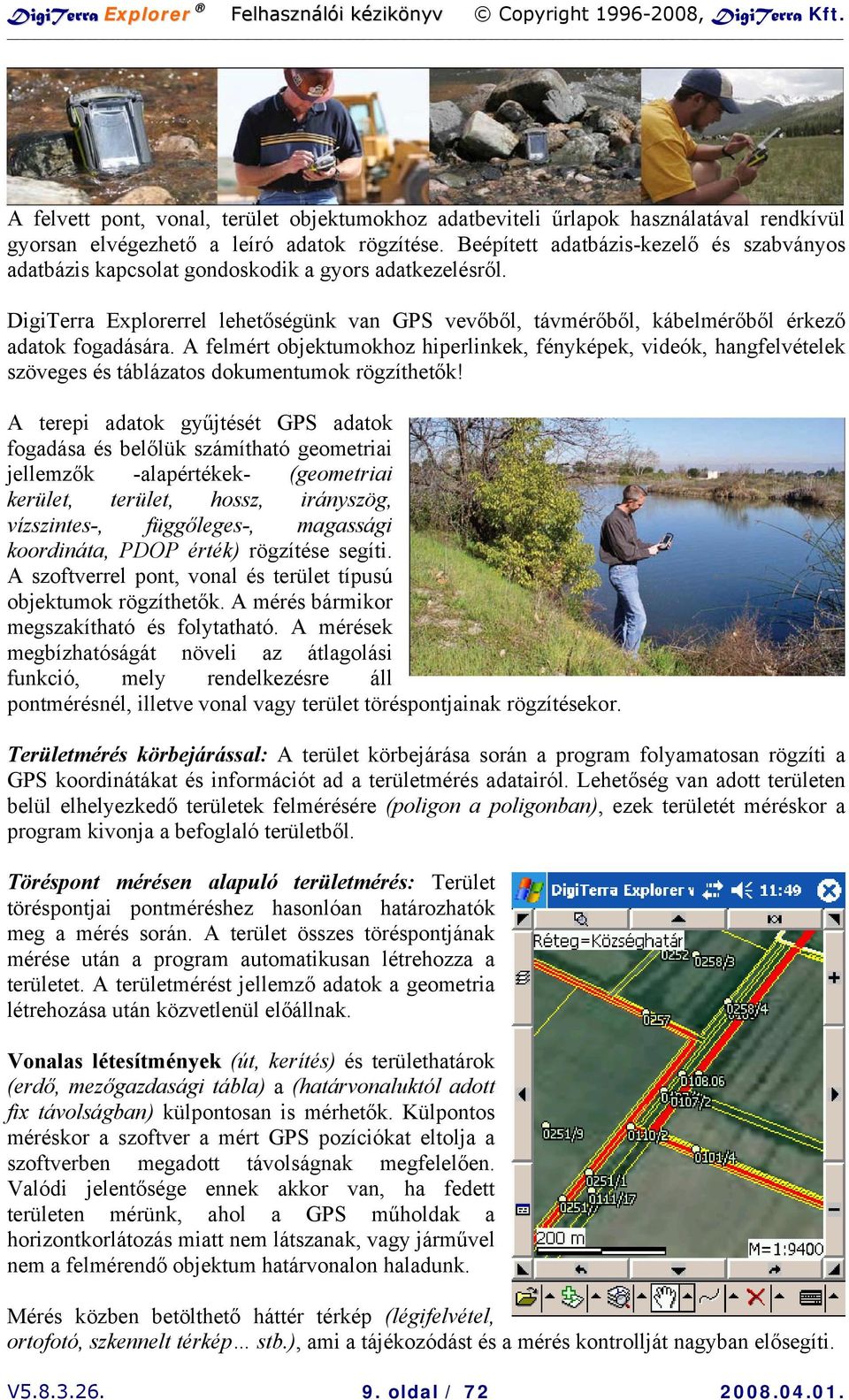

9 A felvett pont, vonal, terület objektumokhoz adatbeviteli űrlapok használatával rendkívül gyorsan elvégezhető a leíró adatok rögzítése. Beépített adatbázis-kezelő és szabványos adatbázis kapcsolat gondoskodik a gyors adatkezelésről. DigiTerra Explorerrel lehetőségünk van GPS vevőből, távmérőből, kábelmérőből érkező adatok fogadására. A felmért objektumokhoz hiperlinkek, fényképek, videók, hangfelvételek szöveges és táblázatos dokumentumok rögzíthetők! A terepi adatok gyűjtését GPS adatok fogadása és belőlük számítható geometriai jellemzők -alapértékek- (geometriai kerület, terület, hossz, irányszög, vízszintes-, függőleges-, magassági koordináta, PDOP érték) rögzítése segíti. A szoftverrel pont, vonal és terület típusú objektumok rögzíthetők. A mérés bármikor megszakítható és folytatható. A mérések megbízhatóságát növeli az átlagolási funkció, mely rendelkezésre áll pontmérésnél, illetve vonal vagy terület töréspontjainak rögzítésekor. Területmérés körbejárással: A terület körbejárása során a program folyamatosan rögzíti a GPS koordinátákat és információt ad a területmérés adatairól. Lehetőség van adott területen belül elhelyezkedő területek felmérésére (poligon a poligonban), ezek területét méréskor a program kivonja a befoglaló területből. Töréspont mérésen alapuló területmérés: Terület töréspontjai pontméréshez hasonlóan határozhatók meg a mérés során. A terület összes töréspontjának mérése után a program automatikusan létrehozza a területet. A területmérést jellemző adatok a geometria létrehozása után közvetlenül előállnak. Vonalas létesítmények (út, kerítés) és területhatárok (erdő, mezőgazdasági tábla) a (határvonaluktól adott fix távolságban) külpontosan is mérhetők. Külpontos méréskor a szoftver a mért GPS pozíciókat eltolja a szoftverben megadott távolságnak megfelelően. Valódi jelentősége ennek akkor van, ha fedett területen mérünk, ahol a GPS műholdak a horizontkorlátozás miatt nem látszanak, vagy járművel nem a felmérendő objektum határvonalon haladunk. Mérés közben betölthető háttér térkép (légifelvétel, ortofotó, szkennelt térkép stb.), ami a tájékozódást és a mérés kontrollját nagyban elősegíti. V oldal /

10 A GPS mérések vízszintesre redukált országos rendszerben történnek (EOV), de lehetőséget kínál a szoftver más nemzetközi vonatkozási rendszerekben történő valós idejű mérésre is (WGS-84, UTM). A térkép tetszőlegesen színezhető a geometriai objektumokhoz rögzített leíró adatok alapján. Vonaltípusokkal, területkitöltő mintákkal, részletes szimbólumkészlettel tetszetős és informatív térkép (tematikus térkép) állítható össze. Az adatfeldolgozás a szoftver adatintegrációs képességének köszönhetően az elterjedt térinformatikai rendszerekből és rendszerekbe konverziók nélkül, eredeti adatformátumban történik. Így, ha munkáját már megszokta DXF, SHP, MIF fájlokkal, akkor azt közvetlenül folytathatja a szoftverben. Magyar nyelvű kezelőfelület és felhasználói kézikönyv segít a szoftver funkcióinak könnyű megértésében és elsajátításában. Mit jelent a DigiTerra? Térinfomatika erdőn-mezőn! A DigiTerra szoftverfejlesztő cég és a céggel összeforrt termékek a magyarországi és nemzetközi piacon elismert térképészeti és vállalatirányítási szoftvereket jelentenek. A szoftverek magyar fejlesztők több, mint tíz éves tapasztalatának eredményei, melyeket Magyarországon többek között erdőgazdaságoknál, földhivataloknál, mezőgazdasági vállalkozásokban és a MePAR rendszerben is sikeresen alkalmaznak. Mit jelent az Explorer? A terepi adatgyűjtési feladatok megoldásai a korszerű mobil számítógépek és GPS alkalmazások korában a térinformatikába ágyazódnak. A mérési, szerkesztési eljárásokat, a térkép megjelenítést és az adatkezelést automatizáltuk és létrehoztuk az Explorer, azaz a Felfedező szoftvert. Mikor, miért válasszunk DigiTerra Explorert? HA FEL SZERETNÉ VÁLTANI A HAGYOMÁNYOS TEREPI ADATGYŰJTÉS ÉS TÉRKÉPSZERKESZTÉS IDŐIGÉNYES, HIBÁKKAL TERHELT FOLYAMATÁT. HA KI SZERETNÉ VINNI TÉRKÉPEIT ÉS TÁBLÁZATOS LEÍRÓ ADATAIT A TEREPRE EGY MOBIL HARDVEREN. HA EL SZERETNÉ FELEJTENI A TEREPI JEGYZETEK ÉS PAPÍRFECNIK GYÁRTÁSÁT ÉS AZOK IRODAI FELDOLGOZÁSÁT. HA GYORSAN, KÖLTSÉGHATÉKONYAN ÉS MEGBÍZHATÓ MINŐSÉGBEN SZERETNÉ VÉGEZNI TEREPI ADATGYŰJTÉSI MUNKÁIT. HA ELEMZÉSEIHEZ, DÖNTÉSEIHEZ TEREPEN FELVETT FRISS FÖLDRAJZI ADATOKAT SZERETNE HASZNÁLNI. HA NÖVELNI SZERETNÉ FÖLDRAJZI INFORMÁCIÓKKAL ELLÁTOTT ADATBÁZISAINAK NAPRAKÉSZSÉGÉT ÉS MEGBÍZHATÓSÁGÁT. HA TEREPEN SZERETNÉ HASZNÁLNI ÉS ÉLVEZNI A GEOINFORMATIKA ESZKÖZEIT. HA TÖBB IDŐT SZERETNE FORDÍTANI AZ ELEMZÉSEKRE A HAGYOMÁNYOS, IDŐIGÉNYES ADATGYŰJTÉS HELYETT. Kik használják a DigiTerra Explorert? A DigiTerra Explorert azoknak a felhasználóknak készítettük, akik napi terepi munkájuk során használni szeretnék a térinformatikai eszközök és technológiák szoftverben adott lehetőségeit, hogy időt és pénzt takarítsanak meg. Mezőgazdászok, erdészek, földmérők, V oldal /

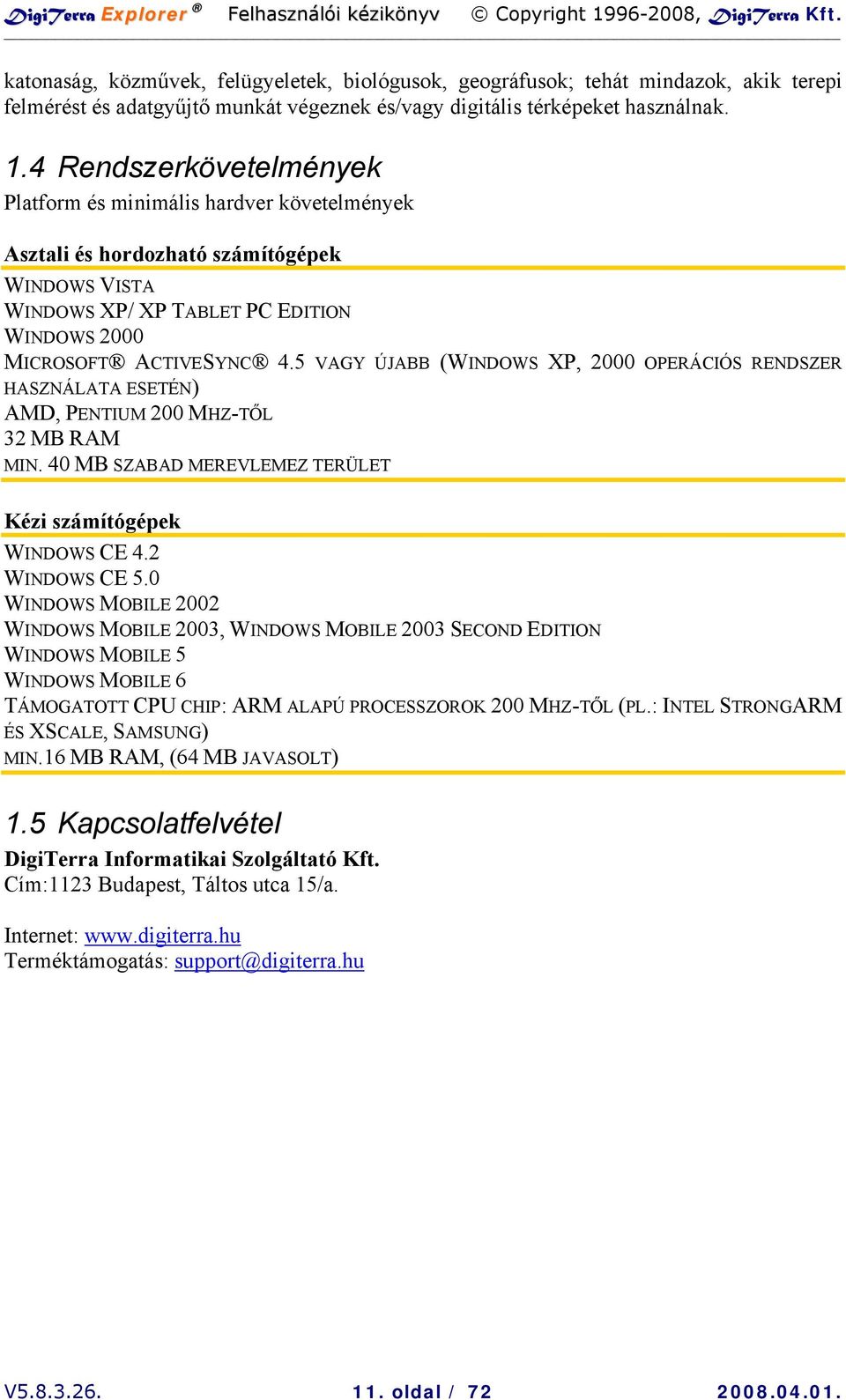

11 katonaság, közművek, felügyeletek, biológusok, geográfusok; tehát mindazok, akik terepi felmérést és adatgyűjtő munkát végeznek és/vagy digitális térképeket használnak. 1.4 Rendszerkövetelmények Platform és minimális hardver követelmények Asztali és hordozható számítógépek WINDOWS VISTA WINDOWS XP/ XP TABLET PC EDITION WINDOWS 2000 MICROSOFT ACTIVESYNC 4.5 VAGY ÚJABB (WINDOWS XP, 2000 OPERÁCIÓS RENDSZER HASZNÁLATA ESETÉN) AMD, PENTIUM 200 MHZ-TŐL 32 MB RAM MIN. 40 MB SZABAD MEREVLEMEZ TERÜLET Kézi számítógépek WINDOWS CE 4.2 WINDOWS CE 5.0 WINDOWS MOBILE 2002 WINDOWS MOBILE 2003, WINDOWS MOBILE 2003 SECOND EDITION WINDOWS MOBILE 5 WINDOWS MOBILE 6 TÁMOGATOTT CPU CHIP: ARM ALAPÚ PROCESSZOROK 200 MHZ-TŐL (PL.: INTEL STRONGARM ÉS XSCALE, SAMSUNG) MIN.16 MB RAM, (64 MB JAVASOLT) 1.5 Kapcsolatfelvétel DigiTerra Informatikai Szolgáltató Kft. Cím:1123 Budapest, Táltos utca 15/a. Internet: Terméktámogatás: support@digiterra.hu V oldal /

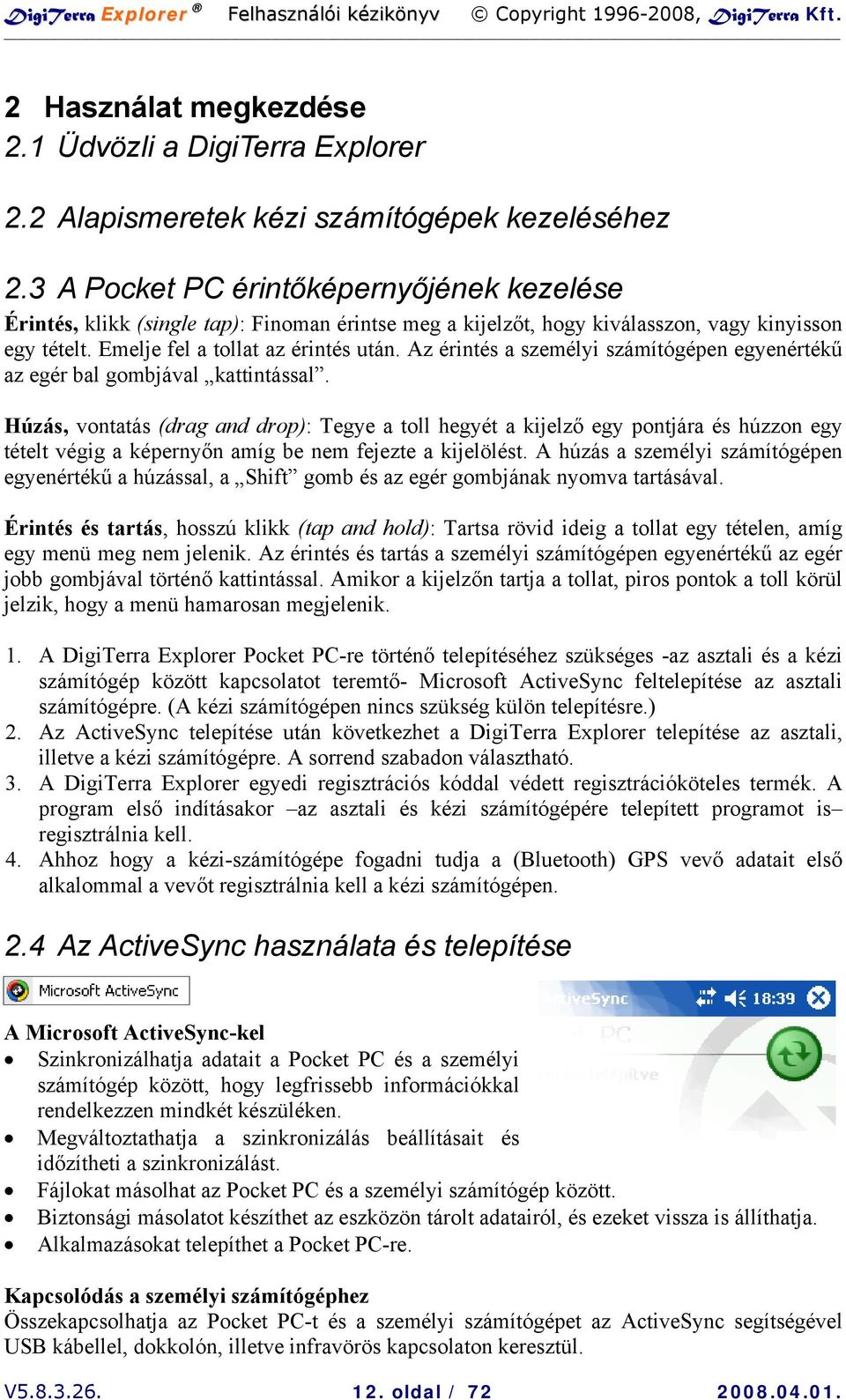

12 2 Használat megkezdése 2.1 Üdvözli a DigiTerra Explorer 2.2 Alapismeretek kézi számítógépek kezeléséhez 2.3 A Pocket PC érintőképernyőjének kezelése Érintés, klikk (single tap): Finoman érintse meg a kijelzőt, hogy kiválasszon, vagy kinyisson egy tételt. Emelje fel a tollat az érintés után. Az érintés a személyi számítógépen egyenértékű az egér bal gombjával kattintással. Húzás, vontatás (drag and drop): Tegye a toll hegyét a kijelző egy pontjára és húzzon egy tételt végig a képernyőn amíg be nem fejezte a kijelölést. A húzás a személyi számítógépen egyenértékű a húzással, a Shift gomb és az egér gombjának nyomva tartásával. Érintés és tartás, hosszú klikk (tap and hold): Tartsa rövid ideig a tollat egy tételen, amíg egy menü meg nem jelenik. Az érintés és tartás a személyi számítógépen egyenértékű az egér jobb gombjával történő kattintással. Amikor a kijelzőn tartja a tollat, piros pontok a toll körül jelzik, hogy a menü hamarosan megjelenik. 1. A DigiTerra Explorer Pocket PC-re történő telepítéséhez szükséges -az asztali és a kézi számítógép között kapcsolatot teremtő- Microsoft ActiveSync feltelepítése az asztali számítógépre. (A kézi számítógépen nincs szükség külön telepítésre.) 2. Az ActiveSync telepítése után következhet a DigiTerra Explorer telepítése az asztali, illetve a kézi számítógépre. A sorrend szabadon választható. 3. A DigiTerra Explorer egyedi regisztrációs kóddal védett regisztrációköteles termék. A program első indításakor az asztali és kézi számítógépére telepített programot is regisztrálnia kell. 4. Ahhoz hogy a kézi-számítógépe fogadni tudja a (Bluetooth) GPS vevő adatait első alkalommal a vevőt regisztrálnia kell a kézi számítógépen. 2.4 Az ActiveSync használata és telepítése A Microsoft ActiveSync-kel Szinkronizálhatja adatait a Pocket PC és a személyi számítógép között, hogy legfrissebb információkkal rendelkezzen mindkét készüléken. Megváltoztathatja a szinkronizálás beállításait és időzítheti a szinkronizálást. Fájlokat másolhat az Pocket PC és a személyi számítógép között. Biztonsági másolatot készíthet az eszközön tárolt adatairól, és ezeket vissza is állíthatja. Alkalmazásokat telepíthet a Pocket PC-re. Kapcsolódás a személyi számítógéphez Összekapcsolhatja az Pocket PC-t és a személyi számítógépet az ActiveSync segítségével USB kábellel, dokkolón, illetve infravörös kapcsolaton keresztül. V oldal /

13 Szinkronizálás a személyi számítógéppel A SZINKRONIZÁLÁSHOZ A MICROSOFT ACTIVESYNC-ET TELEPÍTSE FEL, MIELŐTT ÖSSZEKAPCSOLNÁ A POCKET PC-T A SZEMÉLYI SZÁMÍTÓGÉPPEL! Az ActiveSync telepítése közben: Kapcsolatokat (Partnership) alakíthat ki, amelyek lehetővé teszik az információ több számítógéppel való szinkronizációját is. Kiválaszthatja azokat az információkat, melyeket szinkronizálni akar a Pocket PC-vel, például Contacts (Névjegyek), Calendar (Naptár), Fájlok, stb. Ha fájlokat választott ki szinkronizálásra, másolja a kiválasztott fájlokat a Pocket PC szinkronizált mappájába. Szinkronizáláskor a fájlok átkerülnek a Pocket PC-re. A SZINKRONIZÁCIÓS BEÁLLÍTÁSOK ELVÉGZÉSÉHEZ SZÜKSÉGES A NORMÁL PARTNERSÉG (STANDARD PARTNERSHIP) KIVÁLASZTÁSA A POCKET PC CSATLAKOZÁSAKOR AZ ASZTALI SZÁMÍTÓGÉPÉN MEGJELENŐ ABLAKBAN! A VENDÉG PARTNERSÉG (GUEST PARTNERSHIP) VENDÉGKÉNT TÖRTÉNŐ KAPCSOLÓDÁST EREDMÉNYEZ, MELYBEN NINCS LEHETŐSÉGE SZINKRONIZÁCIÓS BEÁLLÍTÁSOKRA, CSUPÁN ADATOK MÁSOLÁSÁRA, ÁTHELYEZÉSÉRE! Az ActiveSync telepítéséhez a személyi számítógépre 1. Töltse le a Microsoft ActiveSync szoftver legújabb verzióját az internetről. A kézikönyv írásakor a legújabb verzió közvetlen letöltési linkje két bekezdéssel lejjebb olvasható. 2. Indítsa el a letöltött telepítőt. 3. Kövesse a telepítő varázsló (Installation Wizard) utasításait! További segítségért kattintson az ActiveSync Help gombjára a telepítés közben. 4. A telepítés befejeztével csatlakoztassa az Pocket PC-t a személyi számítógéphez. Amennyiben a kézi számítógépe csatlakoztatva van asztali gépéhez az ActiveSync automatikusan elindul, parancsikonja a tálca jobb sarkán zölden világít. A program Explore ikonjára kattintva láthatóvá válnak a kézi számítógépén található könyvtárak és állományok. Az egyszerűbb fájlműveletek (másolás, kivágás, törlés, könyvtárlétrehozás) a Windows Intézőben megszokott módon elvégezhetők. A MICROSOFT ACTIVESYNC SZOFTVER FRISS VERZIÓJÁNAK HIVATALOS LETÖLTÉSE: BD92-86FC68A646AB&DISPLAYLANG=HU A Microsoft ActiveSync működésével kapcsolatos kérdéseivel kapcsolatban használja a termék súgóját (Microsoft Active Sync Help), illetve a Microsoft terméktámogatási oldalát az interneten. MICROSOFT WINDOWS VISTA OPERÁCIÓS RENDSZERT HASZNÁLATA ESETÉN A MICROSOFT ACTIVESYNC SZOFTVER TELEPÍTÉSÉRE NINCS SZÜKSÉG, HELYETTE A MICROSOFT MOBILE DEVICE CENTER-T HASZNÁLJA, AMELY MŰKÖDÉSÉT TEKINTVE HASONLÓ A MICROSOFT ACTIVESYNC SZOFTVERHEZ. LETÖLTÉSI LINK: V oldal /

14 2.5 DigiTerra Explorer telepítése kézi és asztali számítógépre TELEPÍTÉS ELŐTT ELLENŐRIZZE, HOGY KORÁBBAN TELEPÍTVE LETT-E MÁR ASZTALI SZÁMÍTÓGÉPÉRE A MICROSOFT ACTIVESYNC NEVŰ PROGRAM 4.5 ÖS (A KÉZIKÖNYV ÍRÁSAKOR LEGÚJABB) VERZIÓJA. AZ ACTIVESYNC AKTÍV ÁLLAPOTÁT A TÁLCA JOBB SARKÁBAN ZÖLDEN MEGJELENŐ IKON JELZI! MICROSOFT WINDOWS VISTA OPERÁCIÓS RENDSZER ESETÉN NEM KELL TELEPÍTENI AZ ACTIVESYNC SZOFTVERT! A DigiTerra Explorer 5 asztali számítógépre telepíthető verziójához a telepítőt megtalálja a megvásárolt DigiTerra Explorer 5 SD kártya gyökerében DTEXPV5Setup.exe néven.* Az SD kártyáról történő telepítés lépései a következők Helyezze a DigiTerra Explorer 5 SD kártyát kézi számítógépébe, majd csatlakoztassa kézi számítógépét az asztali számítógéphez (pl. USB kábellel). Másolja át a DTEXPV5Setup.exe telepítőt asztali számítógépére a Microsoft ActiveSync, Windows Vista operációs rendszer esetében a Windows Mobile Device Center szoftver segítségével. Amennyiben rendelkezik SD kártyaolvasóval, természetesen azt is használhatja. Sikeres átmásolást követően indítsa el a telepítőt asztali számítógépén, kövesse a telepítő utasításait. * A DigiTerra Explorer 5 asztali számítógépre telepíthető verzióból a honlapon találja meg a legfrissebb verziót, ennek használatát javasoljuk! A DigiTerra Explorer 5 asztali verziója tetszőleges számú asztali számítógépre telepíthető. A szoftver teljes funkcionalitása -DigiTerra Explorer SD kártyát tartalmazócsatlakoztatott** kézi számítógéppel használható. ** Működő Microsoft ActiveSync, Windows Vista operációs rendszer esetében a Windows Mobile Device Center kapcsolat szükséges! Amennyiben nem sikerült felépíteni a kapcsolatot kézi és asztali számítógépe között, forduljon rendszergazdájához! V oldal /

15 2.6 A DigiTerra Explorer szoftver frissítése A szoftver frissítését elvégezheti az Internetről ( letölthető DigiTerra Explorer 5 telepítő csomaggal. Asztali számítógép frissítése Telepítse fel a honlapról letölthető DigiTerra Explorer 5 szoftver legújabb verzióját. A DigiTerra Explorer 5-ös szoftver előző verzióját uninstallálja a telepítés előtt. A telepítés befejezésekor az asztali számítógépre telepített szoftver frissítése befejeződött. Kézi számítógép frissítése Végezze el az asztali számítógép frissítését a fent leírt módon. A program telepítési könyvtárában található Backup_SD alkönyvtár tartalmával írja felül a DigiTerra Explorer 5 SD kártya tartalmát. A felülírást követően a kézi számítógépen futó DigiTerra Explorer szoftver frissítése befejeződött. A FRISSÍTÉS ELLENŐRZÉSÉHEZ A SZOFTVER NÉVJEGY PANELJÉN TALÁLHATÓ PROGRAMVERZIÓ AD INFORMÁCIÓT. AMENNYIBEN A VERZIÓSZÁM MEGEGYEZIK A HONLAPRÓL LETÖLTÖTT VERZIÓ SZÁMÁVAL A FRISSÍTÉS SIKERÜLT. Ha a telepítés során problémája merül fel, látogasson el honlapunk terméktámogatási oldalaira vagy küldje el a felmerült problémát -ben a support@digiterra.hu címre. V oldal /

16 2.7 Bluetooth GPS-hez kapcsolódás a Pocket PC-n 1. Kapcsolja be a GPS-t, majd indítsa el a kézi számítógépen a Bluetooth Manager programot. 2. Válassza a New Connect menüpontot. Elindul a kapcsolat varázsló (Connection Wizard), melyben megtalálja a létrehozható kapcsolatok típusainak listáját. 3. Válassza az Explore a Bluetooth device kapcsolat típust, majd nyomja meg a Next gombot. 4. A következő oldalakon egyszerűen állíthatja be a kívánt kapcsolat adatait. 5. A kapcsolat létesítéséhez jelszó (Passkey) szükséges, amely alapesetben 0000, ezt az értéket megadva a kapcsolat létrejött, a GPS kész a mérésre. AMENNYIBEN LEHETSÉGES, BÁRMELYIK OLDALON NYOMJA MEG A NEXT GOMBOT A KÖVETKEZŐ OLDALRA LÉPÉSHEZ VAGY A BACK GOMBOT AZ ELŐZŐ OLDALRA LÉPÉSHEZ. Az alábbiakban képernyőképeken követheti a kapcsolat létrehozásának egyes lépéseit. 1. Eszköz keresése 2. Eszköz választása 3. Megtalált eszköz kiválasztása 4. SPP kapcsolat létrehozása V oldal /

17 5. Hitelesítés A HITELESÍTÉSHEZ SZÜKSÉGES PASSKEY MEGADÁSAKOR ALAPESETBEN NÉGY DARAB 0 - T KELL RÖGZÍTENÜNK, DE ETTŐL AZ EGYES BLUETOOTH GPS GYÁRTÓK ELTÉRHETNEK. AZ ÚJABB PDA ESZKÖZÖKÖN, ILLETVE HORDOZHATÓ ASZTALI SZÁMÍTÓGÉPEKEN (LAPTOP) A KAPCSOLAT KIALAKÍTÁSÁNAK LÉPÉSEI ETTŐL ELTÉRHETNEK, JAVASOLJUK A BLUETOOTH ESZKÖZHÖZ KAPOTT ISMERTETŐK ÁTTEKINTÉSÉT A KAPCSOLAT KIÉPÍTÉSÉHEZ. 2.8 A DigiTerra Explorer program indítása a Pocket PC-n A program elindítása 1. Válassza ki a Start menüből a tollal a Programs menüpontot. 2. Mutasson a tollal a DigiTerra Explorer ikonra. A program háttérbe küldése Mutasson a képernyő jobb felső sarkában található x helyre háttérben futó alkalmazásként tovább működik.. A program bezárul és a Kilépés a programból Válassza ki balról az első menüből a kilépés ikont és nyomja meg. AZ ALKALMAZÁSOK A RENDELKEZÉSRE ÁLLÓ MEMÓRIA FÜGGVÉNYÉBEN AUTOMATIKUSAN BEZÁRÓDNAK. AMENNYIBEN A POCKET PC TÚL LASSÚ LENNE, BEZÁRHATJA AZ ALKALMAZÁSOKAT AZ ITASK SEGÍTSÉGÉVEL VAGY MANUÁLISAN. Bezárás az itask segítségével 1. Nyomja meg az itask gombot (Start menü Programs itask). 2. Érintse meg és tartsa a tollat a bezárandó alkalmazáson. 3. A felugró menüben válassza a Close This Task műveletet. Bezárás manuálisan 1. Érintse meg a Start menüben a Settings menüpontot, majd a System fülön a Memory ikont. 2. Érintse meg a Running Programs gombot. 3. Érintse meg a Stop All (Mindent bezár) gombot vagy válaszon ki egy alkalmazást és érintse meg a Stop gombot. V oldal /

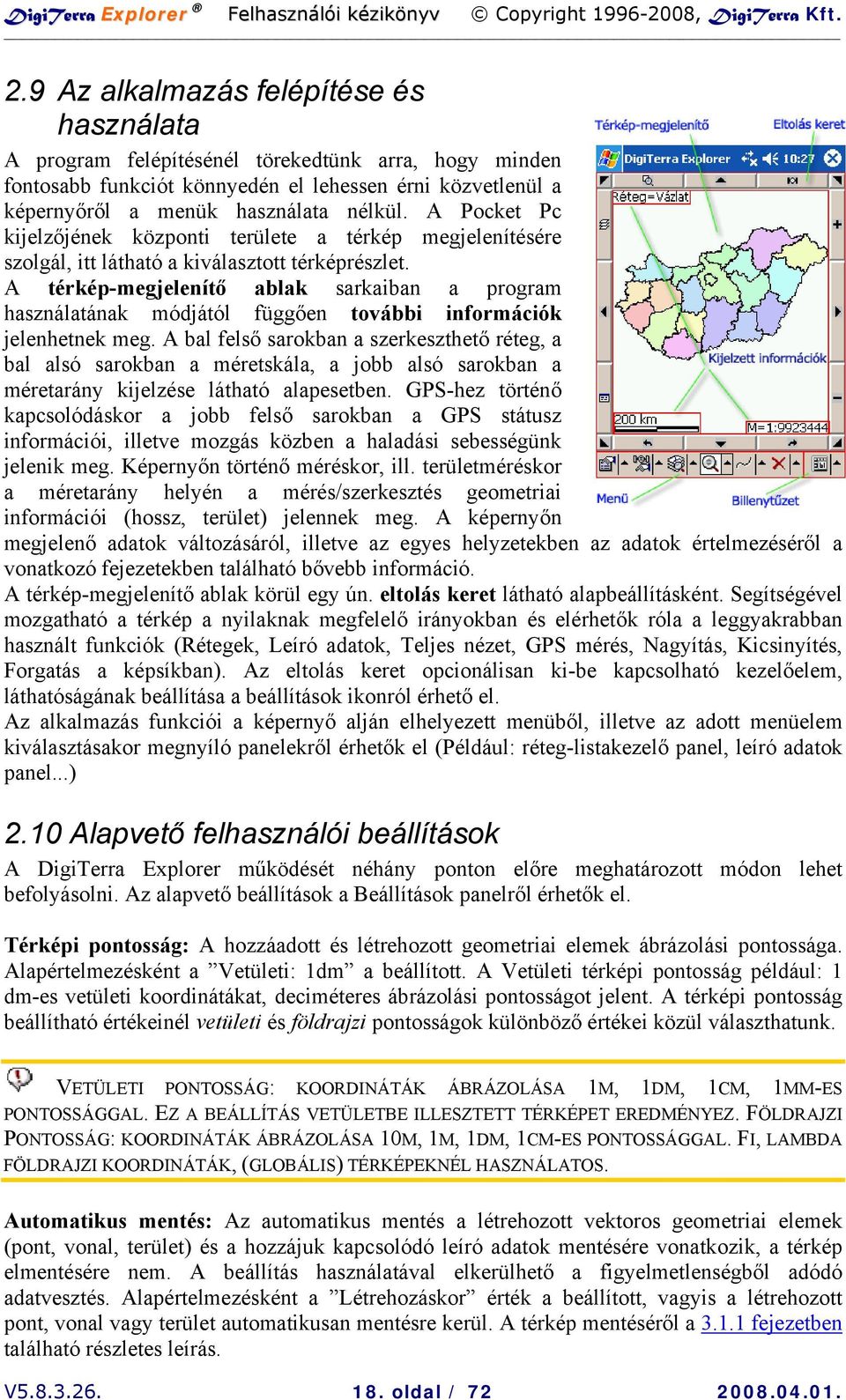

18 2.9 Az alkalmazás felépítése és használata A program felépítésénél törekedtünk arra, hogy minden fontosabb funkciót könnyedén el lehessen érni közvetlenül a képernyőről a menük használata nélkül. A Pocket Pc kijelzőjének központi területe a térkép megjelenítésére szolgál, itt látható a kiválasztott térképrészlet. A térkép-megjelenítő ablak sarkaiban a program használatának módjától függően további információk jelenhetnek meg. A bal felső sarokban a szerkeszthető réteg, a bal alsó sarokban a méretskála, a jobb alsó sarokban a méretarány kijelzése látható alapesetben. GPS-hez történő kapcsolódáskor a jobb felső sarokban a GPS státusz információi, illetve mozgás közben a haladási sebességünk jelenik meg. Képernyőn történő méréskor, ill. területméréskor a méretarány helyén a mérés/szerkesztés geometriai információi (hossz, terület) jelennek meg. A képernyőn megjelenő adatok változásáról, illetve az egyes helyzetekben az adatok értelmezéséről a vonatkozó fejezetekben található bővebb információ. A térkép-megjelenítő ablak körül egy ún. eltolás keret látható alapbeállításként. Segítségével mozgatható a térkép a nyilaknak megfelelő irányokban és elérhetők róla a leggyakrabban használt funkciók (Rétegek, Leíró adatok, Teljes nézet, GPS mérés, Nagyítás, Kicsinyítés, Forgatás a képsíkban). Az eltolás keret opcionálisan ki-be kapcsolható kezelőelem, láthatóságának beállítása a beállítások ikonról érhető el. Az alkalmazás funkciói a képernyő alján elhelyezett menüből, illetve az adott menüelem kiválasztásakor megnyíló panelekről érhetők el (Például: réteg-listakezelő panel, leíró adatok panel...) 2.10 Alapvető felhasználói beállítások A DigiTerra Explorer működését néhány ponton előre meghatározott módon lehet befolyásolni. Az alapvető beállítások a Beállítások panelről érhetők el. Térképi pontosság: A hozzáadott és létrehozott geometriai elemek ábrázolási pontossága. Alapértelmezésként a Vetületi: 1dm a beállított. A Vetületi térképi pontosság például: 1 dm-es vetületi koordinátákat, deciméteres ábrázolási pontosságot jelent. A térképi pontosság beállítható értékeinél vetületi és földrajzi pontosságok különböző értékei közül választhatunk. VETÜLETI PONTOSSÁG: KOORDINÁTÁK ÁBRÁZOLÁSA 1M, 1DM, 1CM, 1MM-ES PONTOSSÁGGAL. EZ A BEÁLLÍTÁS VETÜLETBE ILLESZTETT TÉRKÉPET EREDMÉNYEZ. FÖLDRAJZI PONTOSSÁG: KOORDINÁTÁK ÁBRÁZOLÁSA 10M, 1M, 1DM, 1CM-ES PONTOSSÁGGAL. FI, LAMBDA FÖLDRAJZI KOORDINÁTÁK, (GLOBÁLIS) TÉRKÉPEKNÉL HASZNÁLATOS. Automatikus mentés: Az automatikus mentés a létrehozott vektoros geometriai elemek (pont, vonal, terület) és a hozzájuk kapcsolódó leíró adatok mentésére vonatkozik, a térkép elmentésére nem. A beállítás használatával elkerülhető a figyelmetlenségből adódó adatvesztés. Alapértelmezésként a Létrehozáskor érték a beállított, vagyis a létrehozott pont, vonal vagy terület automatikusan mentésre kerül. A térkép mentéséről a fejezetben található részletes leírás. V oldal /

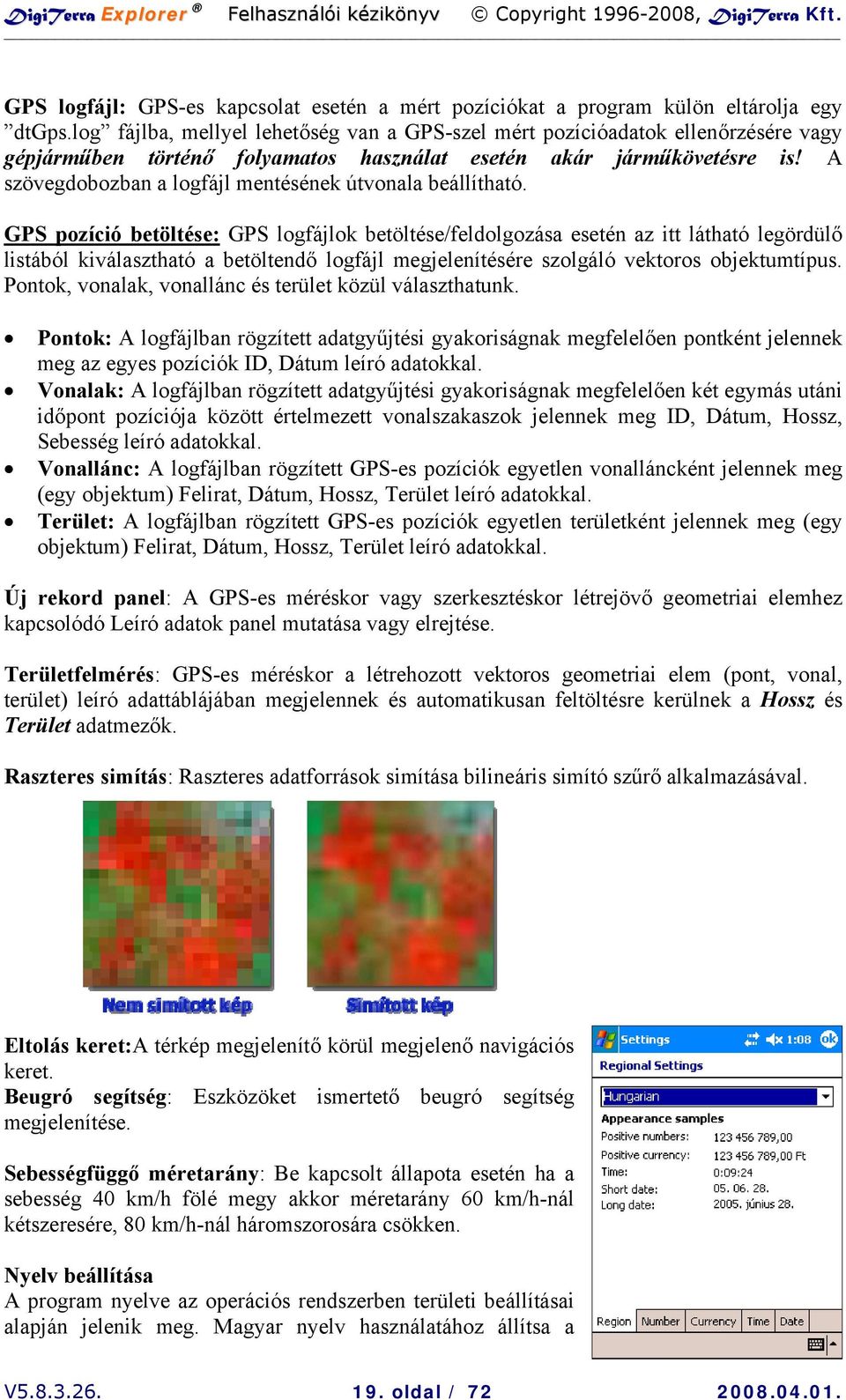

19 GPS logfájl: GPS-es kapcsolat esetén a mért pozíciókat a program külön eltárolja egy dtgps.log fájlba, mellyel lehetőség van a GPS-szel mért pozícióadatok ellenőrzésére vagy gépjárműben történő folyamatos használat esetén akár járműkövetésre is! A szövegdobozban a logfájl mentésének útvonala beállítható. GPS pozíció betöltése: GPS logfájlok betöltése/feldolgozása esetén az itt látható legördülő listából kiválasztható a betöltendő logfájl megjelenítésére szolgáló vektoros objektumtípus. Pontok, vonalak, vonallánc és terület közül választhatunk. Pontok: A logfájlban rögzített adatgyűjtési gyakoriságnak megfelelően pontként jelennek meg az egyes pozíciók ID, Dátum leíró adatokkal. Vonalak: A logfájlban rögzített adatgyűjtési gyakoriságnak megfelelően két egymás utáni időpont pozíciója között értelmezett vonalszakaszok jelennek meg ID, Dátum, Hossz, Sebesség leíró adatokkal. Vonallánc: A logfájlban rögzített GPS-es pozíciók egyetlen vonalláncként jelennek meg (egy objektum) Felirat, Dátum, Hossz, Terület leíró adatokkal. Terület: A logfájlban rögzített GPS-es pozíciók egyetlen területként jelennek meg (egy objektum) Felirat, Dátum, Hossz, Terület leíró adatokkal. Új rekord panel: A GPS-es méréskor vagy szerkesztéskor létrejövő geometriai elemhez kapcsolódó Leíró adatok panel mutatása vagy elrejtése. Területfelmérés: GPS-es méréskor a létrehozott vektoros geometriai elem (pont, vonal, terület) leíró adattáblájában megjelennek és automatikusan feltöltésre kerülnek a Hossz és Terület adatmezők. Raszteres simítás: Raszteres adatforrások simítása bilineáris simító szűrő alkalmazásával. Eltolás keret:a térkép megjelenítő körül megjelenő navigációs keret. Beugró segítség: Eszközöket ismertető beugró segítség megjelenítése. Sebességfüggő méretarány: Be kapcsolt állapota esetén ha a sebesség 40 km/h fölé megy akkor méretarány 60 km/h-nál kétszeresére, 80 km/h-nál háromszorosára csökken. Nyelv beállítása A program nyelve az operációs rendszerben területi beállításai alapján jelenik meg. Magyar nyelv használatához állítsa a V oldal /

20 területi beállításokat HUNGARIAN -re. V oldal /

21 3 Térképezés 3.1 A Térképnézet A földrajzi objektumokat leíró vektor és raszter rétegeket térképnézeteken jelenítjük meg. A rétegekből (témákból) felépülő térképnézeteket tematikus osztályozással jelenítjük meg (tematikák). A rétegek úgy képzelhetők el, mint egymásra helyezett átlátszó térképfóliák, ahol minden egyes térképi rétegnek egy fólia felel meg. A térkép megjelenítése a tematikák kombinációja. A térképnézet azonban nemcsak rétegek sorrendjét, hanem rajzi elemeinek (pont, vonal, terület) megjelenítési tulajdonságait is rögzíti. A rétegek listába szervezhetők, elmenthetők, visszatölthetők. Egyszerre egy térképnézetet jeleníthetünk meg. Az összeállított térképnézetek térkép fájlokban tárolhatók. DigiTerra Explorer által használt térképnézet fájlok típusai EXP - DigiTerra Explorer térkép DMP - DigiTerra Explorer térképcsomag APM ESRI ArcPad Map térképfájl Térkép betöltése, új térkép létrehozása, térkép mentése Az előre elkészített térképnézetek tárolt tematikáit (a rétegeket) a program segítségével, mint sablont a Térkép megnyitás ikonjára mutatva betölthetjük. Az elmentett nézet beállításai szerint a program ez elérési útvonalnak megfelelően betölti a forrásadatokat. Amennyiben az elmentett forrásfájlok közül valamelyik a tárolt relatív elérési útvonalon nem található (pl. adatok áthelyezése következtében) a program a forrásadatok elérési útvonalára rákérdez. Új térképek létrehozásakor, a rétegeket szabadon szervezheti a Rétegkezelő panel segítségével, majd elmentheti az új térképnézetet. Térkép megnyitása 1. Nyomja meg a Megnyitás ikont. 2. A Térkép megnyitás panelről a /My Documents/Magyarorszag elérési útvonalon keresse meg a Magyarorszag.exp mintaállományt 3. Nyomja meg az Ok nyomógombot! KÉZIKÖNYVBEN SZEREPLŐ PÉLDÁK A /MY DOCUMENTS/MAGYARORSZAG/ ÚTVONALON ELÉRHETŐ MAGYARORSZAG.EXP TÉRKÉPNÉZETRE ÉS RÉTEGEIRE HIVATKOZNAK! A MINTAÁLLOMÁNY LETÖRLÉS ESETÉN A TELEPÍTŐ CD-RŐL ÚJRA TELEPÍTHETŐ! Új térkép létrehozása 1. Nomja meg az Új térkép ikont. 2. Térkép létrehozás panelen állítsa be az útvonalat, ahova a térképet menteni szeretné. V oldal /

22 3. Név mezőbe írja be a térkép nevét. 4. Nyomja meg az Ok nyomógombot! Térkép mentése 1. Nyomja meg az Mentés ikont. 2. A mentés panel egyszerre szolgál a rétegekben szerkesztés következtében történt változások mentésére, illetve a térkép mentésére. Amennyiben a rétegek változásait nem kívánja menteni, nyomja meg a menteni nem kívánt réteg neve előtt szereplő kapcsolót. 3. A Térkép mentéséhez nyomja meg az Ok nyomógombot. Térkép mentése más néven 1. Nyomja meg a Mentés ikont 2. A mentés panelen nyomja meg a Térkép nyomógombot. 3. Állítsa be a mentés útvonalát, adja meg a térkép új nevét. 4. Nyomja meg az Ok nyomógombot. 5. Az útvonal és a név ezzel beállításra került, a mentéshez kattintson a Mentés panelen az Ok nyomógombra. A TÉRKÉP MENTÉSE, MÁS NÉVEN TÖRTÉNŐ MENTÉSE AZ ÚTVONAL ÉS A TÉRKÉPFÁJL NEVÉNEK ÁTÍRÁSÁVAL IS TÖRTÉNHET! ALAPÉRTELMEZÉSBEN A PROGRAM AZ EXP FORMÁTUMOT HASZNÁLJA A TÉRKÉPEK (TÉRKÉPNÉZETEK) MENTÉSÉRE Térképek összefűzése A térképnézetek megnyitásakor a program lehetőséget kínál egyszerre több Térképfájl egyidejű betöltésére és megjelenítésére az egyes térképek beállításainak megőrzésével. Az összefűzött térképnézet egy új térképnézetként elmenthető. A térképek összefűzéséhez helyezze el egy könyvtárban az összefűzendő térképeket. A Térkép megnyitás panelen jelölje ki azokat a térképeket, melyeket össze kíván fűzni, majd nyomja meg az [OK] nyomógombot Térkép publikálása, a DMP formátum használata A DigiTerra Explorer 4-es verziójában a térképek publikálása terén jelentős előrelépés történt. A DigiTerra Térképcsomagban együtt tárolhatók a térképnézetet alkotó vektoros és raszteres rétegek, leíró adatok és a térképnézet beállításai. A kimeneti formátumban (térképcsomagban) az eredeti állományok méretének felén, negyedén tárolva egyetlen fájlban tárolódik a térképnézetet alkotó összes térképi réteg a térképnézet beállításaival együtt. (méretarány, elforgatás jellege, osztályok, vonaltípus, kitöltési szín, stb ). A DMP formátum a térképek publikálásának jövőbeli szabványa lehet, gondoljunk csak az Adobe által fejlesztett PDF formátumra. A DMP térképcsomagok a DigiTerra Explorer v4 szoftverrel olvashatók, megfelelő jogosultság V oldal /

23 esetén szerkeszthetők a térképi rétegek és nyomtatható a térképnézet. A térképcsomag készítésekor lehetősége van a térképcsomag megnyitásának, szerkesztésének, nyomtatásának jogosultsághoz (sorozatszám, felhasználónév) kötésére. A térképek terjesztése a DMP formátum használata biztonságos megoldást kínál. Térkép publikálása DMP formátumban 1. Nyissa meg a korábbiakban már megismert Magyarország.exp térképnézetet a Térkép megnyitása ikonra mutatva. 2. A térképnézet DMP formátumban történő mentéséhez nyomja meg a Mentés ikont. 3. Nyomja meg a Térkép nyomógombot. 4. Válassza ki a térkép típusát, amely jelen esetben DMP. 5. Állítsa be a térkép mentésének útvonalát, majd nyomja meg az Ok nyomógombot. 6. Ismét nyomja meg az Ok nyomógombot a visszatérő ablakban. 7. A Térképcsomag mentése panelen válassza ki a védelem típusát, ha korlátozni akarja a rétegek szerkesztését, illetve nyomtatását. Alapbeállításként a Nincs védelem szerepel. A térképcsomag mentésénél lehetőség van a térképi objektumokhoz kapcsolt leíró információk alapján szűrt, vagy a térkép-megjelenítő ablakon belül látható térképi tartalom mentésére. A térképcsomag megjelenítése felhasználókhoz, illetve sorozatszámokhoz köthető. (A felhasználónév és sorozatszám a regisztrációnál tárgyalt részben szereplő regisztrációs adatokat jelentik.) Internetes térkép megnyitása Fejlesztés alatt. V oldal /

24 3.2 A térképnézet nagyítása, kicsinyítése, mozgatása Térkép nagyítása, kicsinyítése A térképnézet nagyítására az alábbi műveletek szolgálnak. Dinamikus nagyítás A térkép dinamikus nagyítása eszköz folyamatosan nagyítja a térképet. A Pocket Pc érintőképernyőjén a húzás (vontatás) művelettel valósul meg. 1. Nyomja meg a Nagyítás ikont. Nagyítás: Tegye a toll hegyét a kijelzőn látható térképnézet egy pontjára és húzza végig a képernyő teteje felé függőlegesen, folyamatosan. Kicsinyítés: Tegye a toll hegyét a kijelzőn látható térképnézet egy pontjára és húzza végig a képernyő alja felé függőlegesen, folyamatosan. 2. Vegye le a tollat a kijelzőről. A PROGRAM ASZTALI PC-N FUTÓ VERZIÓJÁBAN A NAGYÍTÁS AZ 1-ES, A KICSINYÍTÉS A 2-ES GOMBRÓL IS ELÉRHETŐ! Ablakos nagyítás Az ablakos nagyítás eszköz az ablakkal megjelölt területet nagyítja az ablak területének befoglaló méretére. Az ablak húzása közben a program a képernyő bal felső sarkában folyamatosan számolja és megjeleníti az ablak területét és kerületét. A Pocket Pc érintőképernyőn húzás (vontatás) művelettel történik az ablak területének kijelölése. 1. Nyomja meg az ablakos nagyítás ikonját. 2. Tegye a toll hegyét a kijelzőn látható térképnézet egy pontjára és húzza végig a képernyőn, mint ha egy négyszög átlóját rajzolná. 3. Vegye le a tollat a kijelzőről. Teljes nézetre nagyítás A teljes nézetre nagyítás eszköz a térképnézetet alkotó rétegek befoglaló koordinátáinak megfelelően a teljes térképi tartalomra nagyít. Nyomja meg a teljes nézetre nagyítás ikonját, a funkció az eszköz ikonjára mutatás után azonnal aktiválódik. Aktív rétegre nagyítás Az aktív rétegre nagyítás eszköz a rétegkezelőben kiválasztott réteg (aktív réteg) befoglaló koordinátáinak megfelelően az aktív réteg teljes térképi tartalmára nagyít. A RÉTEGKEZELŐ PANELEN AZ AKTÍV RÉTEG KIVÁLASZTÁSÁHOZ MUTASSON A TOLLAL A RÉTEG NEVÉRE. A KIVÁLASZTOTT RÉTEG HÁTTERE A LISTÁBAN SÖTÉTSZÜRKÉRE VÁLTOZIK. V oldal /

25 Nyomja meg az Aktív rétegre nagyítás ikonját, a funkció az eszköz ikonjára mutatás után azonnal aktiválódik. Aktív elemre nagyítás Az aktív elemre (vektoros rétegen belül kiválasztott elem) nagyítás eszköz a kiválasztott elem befoglaló koordinátáinak megfelelően az aktív elem teljes tartalmára történő nagyít. AKTÍV ELEM KIVÁLASZTÁSÁHOZ NYOMJA MEG AZ INFORMÁCIÓKÉRÉS IKONT, MAJD A MUTASSON A TOLLAL A KÍVÁNT ELEMRE. A KIVÁLASZTOTT ELEM KÖRVONALA PIROS SZÍNŰRE VÁLTOZIK. Nyomja meg az Aktív elemre nagyítás ikonját. A funkció az eszköz ikonjára mutatás után azonnal aktiválódik. Működésének előfeltétele egy aktív elem kiválasztása. Méretarány beállítás A méretarány beállítás funkcióval a térkép a beállított méretarányban jelenik meg. Az aktuális méretarány kijelzése a térkép-megjelenítő ablak jobb alsó sarkában történik. 1. Nyomja meg a méretarány ikont. 2. Adja meg a kívánt méretarányt az adatbeviteli panelen. 3. Nyomja meg az Ok nyomógombot Térkép eltolása A térkép eltolása kétféle lehet: Középpontos eltolás: A térképen kiválasztott pont alapján a térképet a képernyő közepére pozícionálja a méretarány megváltozása nélkül. Vontatás: Vontatással a térképnézet tetszőleges irányban mozgatható (mint ha papírlapot mozgatnánk a képernyőn). A nézet teljes újrarajzolása a nyomógomb felengedése után történik. Középpontos eltolás 1. Nyomja meg a Térkép eltolás ikont. 2. Tegye a toll hegyét a kijelzőn látható térképnézet egy pontjára 3. Vegye le a tollat a kijelzőről. Vontatás 1. Nyomja meg a Térkép eltolás ikont. 2. Tegye a toll hegyét a kijelzőn látható térképnézet egy pontjára és húzza végig a képernyőn. A TÉRKÉP ELTOLÁS FUNKCIÓ A PROGRAM ASZTALI PC-N FUTÓ VERZIÓJÁBAN A SZÓKÖZ (SPACE) BILLENTYŰRŐL IS ELÉRHETŐ. A KURZOR POZÍCIÓJA ALAPJÁN A TÉRKÉPET A KÉPERNYŐ KÖZEPÉRE POZÍCIONÁLJA A MÉRETARÁNY MEGVÁLTOZÁSA NÉLKÜL. V oldal /

26 A térkép síkban történő mozgatása A térkép síkban történő mozgatása az Eltolás kereten található nyilaknak megfelelő irányokban is elvégezhető. A térkép mozgatásához mutasson az Eltolás kereten látható nyilak valamelyikére, majd vegye le a tollat a kijelzőről. A térkép a nyíl irányában elmozdul. Térkép görgetése A Térkép görgetése funkció használatával a térképnézet dinamikusan tetszőleges irányba mozgatható a vontatáshoz hasonlóan, azzal a különbséggel, hogy a térkép a húzással ellentétes irányban mozog a vontatással arányos sebességgel. 1. Nyomja meg a görgetés ikont. 2. Tegye a toll hegyét a kijelzőn látható térképnézet egy pontjára, és húzza végig a képernyőn Térkép forgatása, felülnézet A Térkép forgatása funkció a térkép síkbeli elforgatását és képsíkjának perspektivikus döntését jelenti. Ezzel a lehetőséggel elérhetjük, hogy a haladási irányba perspektivikusan előre tekintve, -a Pocket PC viszonylag kisméretű képernyőjének ellenére- a merőleges vetületben szemlélt területnél nagyobb területet belássunk a térképen. A Térkép forgatása és a Térkép görgetése funkciók együttes használata a terep fölötti repülés képzetét kelti. 1. Nyomja meg a Térkép forgatása ikont. 2. Tegye a toll hegyét a kijelzőn látható térképnézet egy pontjára, és húzza végig a képernyőn. A térkép síkban történő forgatása A térkép síkban történő forgatása az Eltolás keret alján található forgási irányokban is elvégezhető. A térkép síkban történő forgatásához mutasson az Eltolás kereten látható forgási irányokat jelölő nyilak valamelyikére, majd vegye le a tollat a kijelzőről. A térkép a nyíl irányában elmozdul. Felülnézet A Felülnézet funkció az elforgatott térképnézetet merőleges vetítésű nézetbe állítja vissza és a térképet az északi irányba tájolja. Nyomja meg a felülnézet ikont aktiválódik., a funkció az eszköz ikonjára mutatás után azonnal Mentett térképnézeti beállítások használata Előző nézet, Következő nézet (nézet újra) használata A program menti a térképnézetek megjelenítésének beállításait (méretarány, forgatási szögek). Az Előző nézet, Következő nézet funkciók használatával lehetőség van a mentett nézeti beállítások újbóli megjelenítésére a mentés időrendi sorrendje szerint. V oldal /

27 Nyomja meg az Előző nézet ikont, a megjelenítés időrendje szerinti következő nézet megjelenítéséhez a Következő nézet ikont. Könyvjelzők használata A könyvjelzők a térképnézet számunkra fontos -térképnézetbe elmenthető- megjelenítési beállításai (méretarány, forgatási szögek). A könyvjelzők használatához balról a harmadik menüből mutasson a tollal a Könyvjelző menüpontra. A nagyítás, eltolás, forgatás eszközök használatával állítson be egy méretarányt és egy forgatási helyzetet. Adja meg a könyvjelző nevét a Könyvjelzők panelen, majd nyomja meg a [Felvesz] nyomógombot. A [Töröl] nyomógombbal törölhető a kiválasztott könyvjelző. A térképnézet mentésekor a felvett könyvjelzők elmentődnek. 3.3 A térképnézetet alkotó térképi rétegek kezelése A térképnézet építőelemei a térképi rétegek. A valós világ földrajzi objektumainak modellezési eljárásai alapján két alapvető síkbeli adatmodellezési típust jelenít meg a program: Vektorfájlokat és hozzájuk kapcsolódó Adattáblákat, illetve Raszterfájlokat. A térképi rétegek kezelése és szervezése a Rétegek panelen történik. A Rétegek panel megnyitása a ikonról, illetve az eltolás keret bal felső sarka alatt elhelyezett nyomógombról történhet. A rétegek kezelése nyitott adathozzáféréssel valósul meg, vagyis feldolgozásuk (olvasás, írás) eredeti formátumban történik, nincs szükség állományok importálására. A program lehetőséget kínál a térképi rétegek exportálására, így a terepen gyűjtött adatok más GIS szoftverek számára is elérhetővé válnak. A DigiTerra Explorer v4 szoftver által kezel formátumok Vektorfájlok: BNA, DAT, DXF, LOG, MAP, MIF, SHP Adattáblák: DBF, MID, TAB, TXT Raszterfájlok: BIL, BMP, ECW, ERS, JPG, JP2, LAN, PCX, RAS, TIF Vektoros rétegek A vektoros rétegek három objektumtípust ábrázolhatnak: Pont Vonal Terület (poligon) Megjelenítésüknél a rajzelem tényleges kirajzolásán kívül több megjelenítési beállítás közül választhatunk tematikus osztályozással. A tematikákon belül szelektálhatunk, megjeleníthetjük a geometriai adatok egészét, vagy valamilyen feltételt kielégítő részhalmazát. A szelektált elemek megjelenítésének alapvető paraméterei: vonalszín kitöltés szín szimbólum vonaltípus kitöltés raszter textúra A tematikus osztály az adatok csoportja, melyet valamilyen csoportosítási feltétellel hozunk létre. A feltételt a geometriai adatokhoz kapcsolt leíró adatok alapján fogalmazzuk meg. V oldal /

28 Mindegyik osztály tartalmaz egy vonalszín, kitöltés szín, szimbólum, vonaltípus, kitöltés, raszter textúra jellemzőt. A tematikus osztályok kialakításához rendszerint elegendő a leíró adatmezőt megjelölni és a program kialakítja az osztályok számát, beállítja jellemzőiket, és az osztályt meg is nevezi, vagyis elkészíti a tematikus térkép jelmagyarázatát. A geometriai adatokhoz kapcsolt leíró adatok alapján lehetőség van a geometria elemek súlypontjában -mint beillesztési pontban- felirat megjelenítésére. A megjelenítés további beállítása a kirajzolási méretarány: a rajzelemek, feliratok, szimbólumok megjelenítése méretarányhoz, méret tartományhoz köthető. Raszter rétegek A raszter tematikák megjelenítése a DigiTerra Explorerben nem rendelkezik önálló beállítási lehetőségekkel, lehetőség van azonban a kirajzolási méretarány, méret tartomány, illetve a raszter adatforrás bilineáris simítására Térképréteg(ek) hozzáadása, kirajzolása, mentése Új réteg hozzáadása a térképnézethez 1 Az Új térkép létrehozásánál tárgyalt módon hozzon létre egy Új térképet. 2 Nyomja meg a Réteg(ek) hozzáadása ikont (a Rétegek panelen a ikont is használhatja). Megjelenik a Réteg hozzáadás fájlkezelő panelje, melynek segítségével megkeresheti a térképi réteg elérési útvonalát és beállíthat fájltípust a térképi rétegek fájljaira. A beállítás a betölthető fájltípusokat maszkolja az adott könyvtárból. 3 Keresse meg a minta adatállomány Magyarország könyvtárában (\My Documents\Magyarorszag) a megye.map és a folyok.map rétegeket, jelölje ki a réteg nevére mutatással a példában szereplő két réteget. A kijelölés sikerült, ha a réteg neve előtt zöld pipa jelenik meg. A név szövegmezőben láthatja, hogy mennyi rétegfájlt választott ki betöltésre. Ha eltévesztette a kijelölést, mutasson újra a réteg nevére a kijelölés megszűntetéséhez. (Az asztali verzióban a Windows fájlkezelő paneljén már megszokott módon a Ctrl, illetve Shift + Klikk használatával adhat a nézethez egyszerre több réteget. 4 Adja hozzá a térképnézethez a két réteget az Ok nyomógomb megnyomásával az útvonal módosítása nélkül. 5 Nyomja meg ismét a Réteg(ek) hozzáadása ikont (a Rétegek panelen a nyomógombot is használhatja). Keresse meg és adja hozzá a térképnézethez a tavak.map réteget is. A rétegek megnyitásával a térképnézethez a Rétegek a program hozzáadja a betöltött térképi rétegeket. listában látható módon az első helyre V oldal /

29 Rétegek kirajzolása és a kirajzolási sorrend megváltoztatása A rétegek kirajzolása A térképi rétegek betöltése után a Rétegek panel ikonjára mutatva megszűntethető az egyes térképi rétegek kirajzolása. A kirajzolt rétegek neve mellett a ikon jelenik meg, a nem láthatók neve mellett a pipa eltűnik a jelölő négyzetből. Rétegek panel ikonjain vontatva a tollat csoportosan ki/bekapcsolhatók a vontatással érintett rétegek. A ikonra mutatva valamennyi réteg kirajzolása egyszerre ki/bekapcsolható. A rétegek kirajzolásának sorrendje Először a Rétegek panel listájának utolsó témája, legvégül az első téma rajzolódik ki a térképnézetre. A később kirajzolt rétegek felülrajzolják az előzőeket. A rétegek kirajzolási sorrendje miatt először a raszteres rétegeket (területeket ) majd a vonalakat és legvégül a pontokat kell kirajzolni. Ebben az esetben a területek nem takarják ki a pontokat, vonalakat, feliratokat és szimbólumokat. A rétegek kirajzolási sorrendjének megváltoztatása Amennyiben a réteg lista sorrendje nem megfelelő, a sorrendet a rétegek mozgatásával lehet kialakítani. 1 Hajtsa végre az Új réteg hozzáadása a térképnézethez feladatot. 2 Nyissa meg a Rétegek panelt a ikonról, vagy az eltolás keret bal felső sarka alatt elhelyezett nyomógombról. 3 Mutasson a tollal a tavak réteg nevére és vontassa a réteget a megye réteg alá. (A tavak réteg jelenleg aktív réteg, melyet sötétszürkén megjelenő háttere jelez.) 4 Nyomja meg a Rétegek panel jobb felső sarkában az Ok nyomógombot. A sorrend megváltoztatásával a jelenlegi rétegsorrendben a megye réteg kitakarja a tavak réteget. 5 A helyes sorrend kialakításához nyissa meg a Rétegek panelt újra, majd vontassa a tavak réteget a megye réteg fölé és a folyok réteg alá. 6 A Rétegek panel jobb felső sarkában az Ok nyomógomb megnyomásával zárja le a panelt és tekintse meg a térképet. A , ILLETVE A FEJEZETBEN ELSAJÁTÍTHATÓ ISMERETANYAG ALAPJÁN MÁR ÖSSZEÁLLÍTHATJA SAJÁT TÉRKÉPNÉZETEIT, ELMENTHETI ÉS VISSZATÖLTHETI AZOKAT. A TÉRKÉPI RÉTEGEK TOVÁBBI MEGJELENÍTÉSI BEÁLLÍTÁSAIRÓL (TEMATIKUS OSZTÁLYOZÁS, MÉRETARÁNYHOZ KÖTÉS, FELIRATOZÁS STB.) A KÉSŐBBIEKBEN OLVASHAT RÉSZLETESEN. 3.4 Vektor rétegek megjelenítése, tematikus térképezés A tematikus térképezés az adatok egy részhalmazát ábrázolja földrajzi elhelyezkedésüknek megfelelően. A tematikus térkép több térképi réteg kombinációja, mely tartalmazza mindazokat az információkat, melyekre kíváncsiak vagyunk. A megjelenítés a pont, vonal és terület geometriai elemek tematikus osztályozása a leíró tulajdonságok alapján. A leíró információk az adatbázisban adattáblákba szervezettek. Az elsődleges adattábla tartalmazza a geometriai elemek leírását, a további adattáblák pedig valamilyen tulajdonságot leíró adatokat tartalmaznak. A leíró adatok az adattáblák V oldal /
