1 cyan magenta yellow black borító külső APP Kft. Fehérvári út 75. H908 Győr T.: + 96 / 597 F.: + 96 / 594 info@zoldteto.hu Zöldtetők Megoldások Szerkezetek... és megbokrosodnak a tetők! katalógus Az Ön partnere: Védőár: 0 Ft

2 cyan magenta yellow black borító belső DIADEM VIRTUÁLIS HÁZ ZÖLDTETŐ FELÉPÍTMÉNYEK ÉS CSOMÓPONTOK ÁTTEKINTŐ METSZETE VIRTUÁLIS HÁZ DIADEM ZÖLDTETŐ FELÉPÍTMÉNYEK ÉS CSOMÓPONTOK ÁTTEKINTŐ METSZETE Teherhordó szerkezet a Acél trapézlemez födémszerkezet lejtésben b Vasbeton födémszerkezet c Lejtésképző réteg d Méretezett deszkázat szaruzaton e Eresztámasztó acélpipa a b c d e f g h i j Szigeteléstechnikai rétegek VLT elválasztó réteg FLW páratechnikai réteg Gyökérálló csapadékvízszigetelés Hagyományos csapadékszigetelés FLW gyökéráthatolás ellen védő fólia Extrudált PShab lemez hőszigetelés Expandált PShab hőszigetelés Szálas hőszigetelés Bitumenes szalag Győkérálló és vízszigetelő tófólia Geotechnikai rétegek 3a VLU mechanikai védőréteg VLF szűrőréteg 3c VLS védő és víztároló réteg 3d VLR elválasztó szűrőréteg Eróziógátló rétegek 3e Eroziógátló geocellák 3f JWG0 jutaháló Drénréteg 4a DiaDrain5 felületszivárgó 4b DiaDrain40 felületszivárgó 4c DiaDrain60 felületszivárgó Ültetõközegek 5a SEM extenzív ültetőközeg 5b SRM kultúrkeverék gyepvegetációhoz 5c SIM intenzív ültetőközeg 5d SUM altalaj jellegű keverék JELMAGYARÁZAT 87. OLDALAKHOZ Vegetáció 6a Szárazságtűrő, lágyszárú évelők 6b Évelők, gyep 6c Fásszárú évelők, cserjék 6d Fák, bokrok 7a 7b 7c 7d 7e 7f 7g 7h 7i Vízelvezetés szerkezetei KSE kontrollakna KSR kontrollakna KSA kontrollakna TRF teraszrács TRH állítható magasságú teraszrács TRS lábrács RNS folyóka bordásráccsal RNF folyóka hálósráccsal RNH állítható magasságú folyóka BLH teraszösszefolyó Vízszintszabályzó berendezés TGS kontrollakna 575cm 7j 7k 7l 7m Tetőösszefolyó Szegélyezõ szerkezetek 8a KLR kavicsléc 8b RDL szegélyelem cm 8c RDA szegélyelem 540 cm 8d BW beton szegélyelem 8e RDT szegélyelem 8f Perforált köpenylemez Teraszépítés anyagai 9a FK fugakereszt 9b SLH támaszláb rendszer 9c PGE virágládák Biztonságtechnika szerkezetek adrs biztonsági korlátrendszer bflg leesés ellen védő kikötési pont ,6 4,6 34,6 34,6,95,95 +9, ,80 +6, ,74 5 4,0,70,70 4,40 4,40 5 A vegetáció, gyepfelület B C SIM intenzív ültetőközeg VLF00 szűő r réteg DiaDrain 40 felületszivárgó VLR elválasztó, szűő r réteg hőszigetelés VLT elválasztó réteg gyökérálló csapadékszigetelés VLU védőréteg 36 cm lejtbeton vasbeton lemez ,69, 8% 3 DIADEM +, ,45 0, 0,35,65 3,55 3, ,75 5 3, , ,06 34,5 3,00 3, 3, ,57 6,0 6,0 9,70 6,0 9,89 0 3,4 3, ,70 +3,85 +3,5 +3,9 +0,5 +0,35 +3,85 +3,5 +0,45 +0, 3 49,44 90, 90,,5,80 +,65 +3,55 +3,80 +9,75 +9,4,00 +3,85 +3,5 +6,80 +6, , +9,75 +9,4 +6,80 +6,46 +3,85 +3,5 +0,45 0, 0,35,65 3,55 3,80 7 DIADEM 5,90 intenzív vegetáció SIM intenzív ültetőközeg VLF00 szűő r réteg DiaDrain 60 felületszivárgó VLU 0 védőréteg gyökérálló réteg vízszigetelő réteg EPS hőszigetelés párazáró réteg (FLW) 48 cm lejtbeton vasbeton lemez 0,80,70,70 D 4,6 4 34,6 34 4,00 4,40,6,6,95,95 +,70 +,, ,4,0 +6,80 +6,46,65 3,55 3,80 3 E,95 5,3 5 3,35,38,38 extenzív vegetáció SEM ültetőközeg VLF szűő r réteg DiaDrain5 felületszivárgó VLU védőréteg gyökérálló réteg hőszigetelő réteg párazáró réteg (FLW) trapézlemez tartószerkezet,, DIADEM 8 9 4,40 +5,65 +5,3 6,49 +9,75 +9,4 4,40 +6,80 +6,46 +3,85 +3,5 +0,45 +0,,65 3,55 3,80,70 F 7,70,70,70,70 4 5, ,56 4,6 4,6,75 5 3,06, ,06 3,00 3, 90 34,6, ,95,95,95,5,67 +8,34 5 4,40 4,40 G 3, 3, 5 +5,65 +5,3 +9,75 +9,4 +6,80 +6,46 3, ,85 +3,5 +0,45 +0,,65 3,55 3,80 DIADEM cserjés, kis fás vegetáció SIM/SUM intenzív ültetőközeg DiaDrain 60 felületszivárgó VLU0 védőréteg gyökérálló réteg vízszigetelő réteg 36 cm lejtbeton vasbeton lemez MY GARAGE DIADEM 3 DIADEM 7 DIADEM DIADEM ZÖLDTETÕ KOCSIBEÁLLÓRA FÉLINTENZÍV ZÖLDTETÕ INTENZÍV ZÖLDTETÕ EXTENZÍV ZÖLDTETÕ ROBUSZTUS INTENZÍV ZÖLDTETÕ A konstrukciókért, amelyek nem állnak kapcsolatban a zöldtetőkkel, nem vállalunk felelősséget. A zöldtető csomópontok csak javaslatok, amelyek segédeszközként a forrás megnevezésével szabadon felhasználhatók! Konkrét esetben kérjük, hogy konzultáljon DIADEM partnerével!

3 BEVEZETŐ TERMÉKCSOPORTOK BEVEZETŐ TARTALOM... és megbokrosodnak a tetők Víziónk a kerttel oltott város. Határozott álláspontunk, hogy nem elég a szándék, de tenni is kell környezetünk barátságosabbá, egészségesebbé, és szebbé tételéért. Ehhez mi úgy szeretnénk hozzájárulni, hogy termékeinkkel és szolgáltatásainkkal segítjük az embereket, hogy az épített környezetükbe több természetet vigyenek. BEVEZETŐ csoportok Tartalom A zöldtető előnyei Általános rétegrend DIADEM áttekintő DIADEM / DIADEM DIADEM áttekintő DIADEM 7 / DIADEM.. 7 ZÖLDTETŐK RÉTEGALKOTÓK HIDROTECHNIKA SZEGÉLYEZÉS TERASZÉPÍTÉS Cégünk a DIADEM zöldtető rendszerek és kiegészítők fejlesztésével, az anyagok gyártásával és a termékek forgalmazásával foglalkozik. einket előszeretettel alkalmazzák egész Európában a biztonságra és a minőségre nagy hangsúlyt fektető megrendelők MEGOLDÁSOK DIADEM rétegrend DIADEM tetőösszefolyó DIADEM tetőszegély DIADEM felülvilágító DIADEM garázstető DIADEM meredek tető DIADEM 3 rétegrend DIADEM 3 tetőszegély DIADEM 3 tetőösszefolyó DIADEM 3 falcsatlakozás DIADEM 3 teraszösszefolyó DIADEM 7 rétegrend DIADEM 7 faterasz DIADEM 7 szintszabályozó DIADEM 7 tetőszegély túlfolyóval..... DIADEM 7 teraszkilépő DIADEM rétegrend DIADEM útszegély DIADEM akadálymentes teraszkilépő... 6 DIADEM tetőösszefolyó Organikus anyagok, extenzív növények Organikus anyagok, intenzív növények Organikus anyagok, extenzív talajkeverékek... Organikus anyagok, intenzív talajkeverékek Rétegalkotók, felületszivárgók Rétegalkotók, geotextiliák Rétegalkotók, gyökérálló fóliák Organikus anyagok, tápanyagutánpótlás Hidrotechnika, aknák Hidrotechnika, folyókák Hidrotechnika, teraszvíznyelők Hidrotechnika, lábrácsok Hidrotechnika, balkonösszefolyó Hidrotechnika, DIADEM vízkezelési rendszer.... Szegélyezés, kavicsléc Szegélyezés, könnyű műanyag szegélyek Szegélyezés, betonszegélyek Teraszépítés, állítható magasságú támaszok Teraszépítés, fugakereszt Biztonságtechnika, korlátrendszerek Biztonságtechnika, biztonsági tetőkerítés Biztonságtechnika, leesés elleni védelem SEGÉDLET Tűzvédelmi előírások, szélszívás Fenntartási tanácsok INTERJÚ Takács Zsolt, Győri Művelődési ház Lukácsi Tamás, Mosonmagyaróvár, Lajta lakópark.. 7 TERMÉKLISTA Összesítő táblázat BIZTONSÁGTECHNIKA 3 TARTALOM TARTALOM

4 BEVEZETŐ A ZÖLDTETŐ ELŐNYEI BEVEZETŐ ÁLTALÁNOS RÉTEGREND A ZÖLDTETŐ ELŐNYEI ÖKONÓMIAI ELŐNYÖK A telekméret bővítése nélkül növekszik az ingatlan zöldterületeinek és használható szabad tereinek a mennyisége, ezáltal az emberek közvetlen lakó és munkakörnyezetének színvonala is emelkedik. Lehetőséget biztosít a lefolyási tényező csökkentésére, azaz a csapadékvíz ökológikus kezelésére az ingatlanon, ezáltal a csatornadíj is csökkenhet. Télen szigeteli, nyáron hűti az épületet, csökkenti a szigetelőlemez fizikai, kémia és biológiai terhelését, ezzel megnöveli a szerkezet élettartamát. ÖKOLÓGIAI ELŐNYÖK Új élettér a településeken, a háttérbe szorított flóra és fauna részére, támogatva ezzel a fajok megőrzésére, és fenntartására indult kezdeményezéseket. Csökkenti az ingatlan vízlefolyási értékét, visszatartja a csapadékvizet, ezáltal tehermentesíti a csatornahálózatot, és visszajuttatja a vizet a természetes körforgásba. A hőmérsékletszélsőértékek csökkentésével, a sugárzás nagy részének elnyelésével, a levegő páratartalmának növekedésével jelentősen javul a mikroklíma. Vegetáció A környezeti szempontok és az igények figyelembevételével meghatározott növénytársulás, amely extenzív tetőknél sziklakerti növényekből, főleg pozsgásokból és vadvirágokból áll, míg az intenzív kertek növényválasztékát az igények alapján a kerttervező határozza meg. SEM / SIM ültetőközeg Az extenzív tetőkkel szembeni követelményrendszer szerint megállapított összetevőkből készített mesterséges keverék, amely javasoltan 84 cm vastagságban alkalmazható tetőkön. VLF szűrőréteg Anyaga rothadásmentes anyagból készített műanyagfilc. Feladata, hogy megakadályozza a talajszemcsék kimosódását. DiaDrain felületszivárgó Extenzív zöldtetőknél a rétegvastagság, a tömeg és a vízelvezető képesség figyelembevételével a formapréselt műanyagtálcák adják a legjobb műszaki megoldást, de a kivitelezési és gazdaságossági szempontok alapján is ez a legjobb választás. Feladata a többlet vízmennyiség gyors elvezetése, a gyökérzóna szellőztetése, és víz illetve tápanyagtárolás. VLU védőréteg a a csapadékvízszigetelés mechanikai védelmét szolgálja a kivitelezés és a későbbi fenntartási munkák során. Ezenkívül nedvességet tárol, és átgyökeresedése folytán növeli a kertészeti réteg eróziós és deflációs hatásokkal szembeni ellenállását. Legalább g/m tömegű rothadásmentes textíliát alkalmazzunk. ÁLTALÁNOS RÉTEGREND Növekszik a szerkezet lépéshanggátlása, léghanggátlása, és hőszigetelő képessége is. Elnyeli a városi környezet káros anyagainak jelentős részét, és csökkenti a fényszennyezés hatását is. FLW800 gyökérvédő réteg A nem gyökérálló vízszigetelések védelmére ajánljuk, mert megakadályozza, hogy a növények gyökerei kárt okozzanak az épületszerkezetekben. Páratechnikai követelmény, hogy a gyökérvédő lemez páradiffúziós ellenállása kisebb legyen az alatta lévő vízszigetelő lemezénél. VLT elválasztóréteg Feladata a tetőszigetelés és a gyökérvédő réteg, illetve a nem összeférhető anyagok elválasztása. A felelősségteljes építéskultúra pozitív képet alkot a tulajdonosról. A napenergia hasznosítása a jelenleg ismert leghatékonyabb módszerrel a fotoszintézissel. 4 5

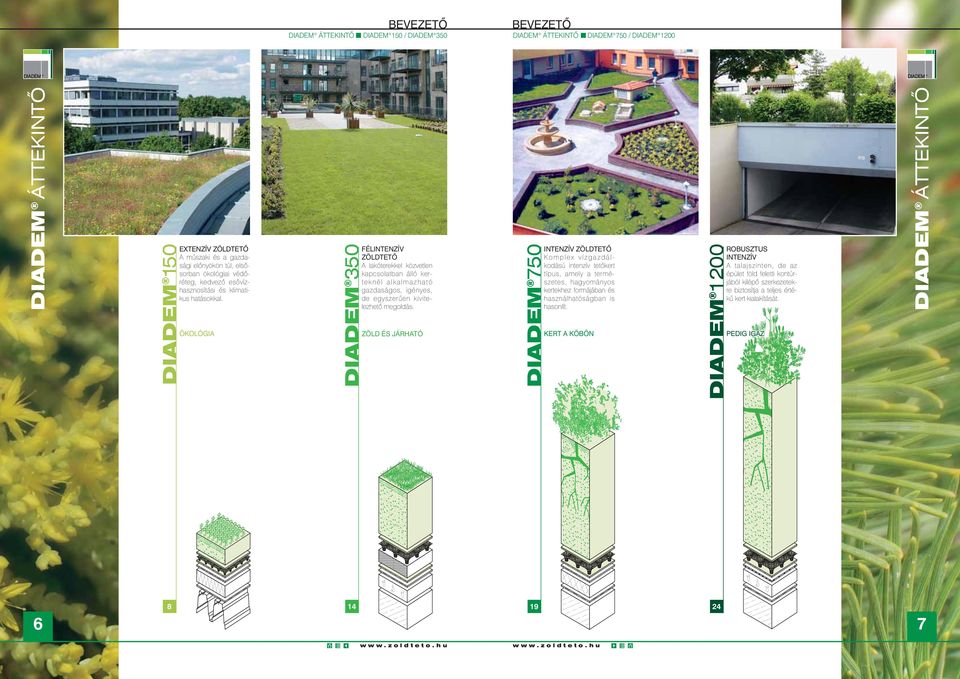

5 BEVEZETŐ BEVEZETŐ DIADEM ÁTTEKINTŐ DIADEM / DIADEM 3 DIADEM ÁTTEKINTŐ DIADEM 7 / DIADEM ÁTTEKINTŐ ÁTTEKINTŐ DIADEM DIADEM EXTENZÍV ZÖLDTETŐ A műszaki és a gazdasági előnyökön túl, elsősorban ökológiai védőréteg, kedvező esővízhasznosítási és klimatikus hatásokkal. ÖKOLÓGIA DIADEM 3 FÉLINTENZÍV ZÖLDTETŐ A lakóterekkel közvetlen kapcsolatban álló kerteknél alkalmazható gazdaságos, igényes, de egyszerűen kivitelezhető megoldás. ZÖLD ÉS JÁRHATÓ DIADEM 7 INTENZÍV ZÖLDTETŐ Komplex vízgazdálkodású intenzív tetőkert típus, amely a természetes, hagyományos kertekhez formájában és használhatóságban is hasonlít. KERT A KÖBÖN DIADEM ROBUSZTUS INTENZÍV A talajszinten, de az épület föld feletti kontúrjából kilépő szerkezetekre biztosítja a teljes értékű kert kialakítását. PEDIG IGAZ DIADEM

6 MEGOLDÁSOK DIADEM MEGOLDÁSOK DIADEM TETŐÖSSZEFOLYÓ / KSE Teljes felületén drénezett, ásványi összetevőkből álló, kis rétegvastagságú, könnyű ültetőközegre telepített szárazságtűrő, évelő növénytársulás, nem járható tetőfelületek fedésére. DIADEM Kelle öntözni, kaszálni a vegetációt A DIADEM vegetációja olyan szárazságtűrő lágyszárú évelőkből áll, amelyek a természetes élőhelyükön is nagyon mostoha körülmények között fejlődnek. Ennek következménye, hogy nagyon ellenállóak, de lassan növekednek. Így tökéletesen megfelelnek a minimális gondozás feltételeinek, a vegetációt nem kell öntözni és kaszálni sem. Mennyi idő alatt éri el a vegetáció a végleges formáját Ez nagyon függ a telepítési módtól és az élőhelytől, de 3 év alatt általában a felület közel 90%os növény fedettséget mutat. Mikor nyílnak, és milyen színűek a tetőre telepített növények virágai Ez az egész témakör lényegi kérdése, hiszen a kert szépsége a sok fáradozás elsődleges célja. Úgy is össze lehet válogatni a fajokat, hogy egész évben legyenek virágok a tetőn, de ha ökológiai szempontokat is figyelembe vesznek, akkor is színekben pompázik majdnem az egész tetőfelület áprilistólaugusztusig. Rétegfelépítés Szárazságtűrő évelő növényzet. Rétegvastagság: ~ cm Felülettömeg W kg/m max esetén: (növények nélkül) Kapcsolódó oldal: Funkció A műszaki előnyökön túl, elsősorban ökológiai védőréteg, kedvező esővízhasznosítási és klimatikus hatásokkal. A termék beépítése ökológiai igények kielégítésére, korlátozott teherbírással rendelkező, nem járható épületszerkezetekre is ajánlott. Előnyök hőszigetelő képesség, csapadékvíz hasznosítás, párologtatás, élettér a természetnek, a legtöbb födémszerkezetre adaptálható. SEM alacsony szervesanyagtartalommal rendelkező, főként ásványi alkotókból álló, jó vízáteresztő képességű ültetőközeg. A VLF nagyfokú gőz, víz és légáteresztő képességgel és ezáltal kitűnő hidraulikai tulajdonságokkal rendelkező geotextília. A DiaDrain5 típusú felületszivárgó alacsony szerkezeti teher mellett, nagy teherbíró képességgel,és kiemelt vízelevezetési és szellőztetési kapacitással rendelkező termék. a a b c h 3a 4a b Teherhordó szerkezet Acél trapézlemez födémszerkezet lejtésben Szigeteléstechnikai rétegek FLW Páratechnikai réteg Gyökérálló csapadékvízszigetelés Szálas hőszigetelés Geotechnikai rétegek VLU mechanikai védőréteg... VLF szűrőréteg... Drénréteg h c DiaDrain5 felületszivárgó... 4a 7a 3a 8a 5a 6a a 6a 7a 8a Ültetőközeg SEM extenzív ültetőközeg... Vegetáció Szárazságtűrő, lágyszárú évelők... Vízelvezetés szerkezete KSE kontrollakna... Szegélyező szerkezetek KLR kavicsléc DIADEM 8 VLU típusú geotextília szálképzésre alkalmas polipropilén alapanyagból, tűnemezeléses eljárással hőkezelt kivitelben, elsősorban a szigeteléstechnikai rétegek védelmére kerül beépítésre. Gyökérálló csapadékvízszigetelő réteg lejtésben készítve. Jó tűzvédelmi tulajdonságokkal rendelkező szálas hőszigetelő réteg, amelynek a vastagsága a mindenkori épületfizikai követelmények szerint adódik. FLW400, nagy páradiffuziós ellenállású párazáró réteg, 0.4 mm vastagságú, alacsony sűrűségű polietilén fóliából. Az irányelvek előírásai szerint a víznyelőket és a túlfolyókat a feltöltések, például kavics takarásától alapvetően szabadon, és mindenkor hozzáférhetően kell kialakítani. Nem megengedhető, hogy a vegetáció a folyókákat benője, és funkcióját korlátozza, vagy gátolja. Az összefolyó kialakításánál egy cm széles, az ültető közeggel megegyező vastagságú kavicssáv készítése szükséges. A két anyagot célszerű kavicsléccel egymástól elválasztani. A kavicssáv szerepe, hogy a felületi víz könnyen a szivárgó rétegbe jusson, a rétegrend a szegélyek mentén jól átszellőzzön, illetve, hogy távol tartsa a vegetációt a lefolyótól. 9

7 MEGOLDÁSOK DIADEM ATTIKA TÚLFOLYÓVAL / KSA, KLS MEGOLDÁSOK DIADEM FELÜLVILÁGÍTÓ / FLG DIADEM DIADEM 6b 5a h c 8a b 4a 3a a 7c c 3a 8a 4a b h b 5a a 6a a Teherhordó szerkezet Acél trapézlemez födémszerkezet lejtésben 5a Ültetőközeg SEM Extenzív ültetőközeg... a Teherhordó szerkezet Acél trapézlemez födémszerkezet lejtésben 5a Ültetőközeg SEM Extenzív ültetőközeg... b c h Szigeteléstechnikai rétegek FLW párazáró réteg Gyökérálló csapadékvízszigetelés Szálas hőszigetelés 38 6b Vegetáció Száraságtűrő, lágyszárú vegetáció... 8 b c h Szigeteléstechnikai rétegek FLW párazáró réteg Gyökérálló csapadékvízszigetelés Szálas hőszigetelés 38 6a Vegetáció Szárazságtűrő, lágyszárú évelők a Geotechnikai rétegek VLU mechanikai védőréteg... VLF szűrőréteg... 7c Vízelvezetés szerkezete KSA kontrollakna a Geotechnikai rétegek VLU mechanikai védőréteg... VLF szűrőréteg... 8a Szegélyező szerkezet KLR kavicsléc a Drénréteg DiaDrain5 felületszivárgó a Szegélyező szerkezet KLR kavicsléc a Drénréteg DiaDrain5 felületszivárgó... 3 b Biztonságtechnikai szerkezet FLG leesés ellen védő kikötési pont Gyakori de kerülendő megoldás a teraszok, és a zöldtetők külső vízelvezetése. Az irányelvek szerint minden tetőnek legalább két lefolyóval, vagy egy lefolyóval és egy túlfolyóval kell rendelkeznie. Ha már sikerült egy lefolyót megoldani, a második akár egy attikába elhelyezett túlfolyó is lehet. Természetesen itt is fontos szempont a szerkezet hozzáférhetősége, és tisztíthatósága. Észrevehetőségének köszönhetően, a homlokzaton elhelyezett, és kármentő túlfolyóként működő vízköpő a vízelvezető rendszer hibájának hasznos indikátora lehet. Alapszabály a zöldtetőépítésben, hogy bármilyen jellegű tetőáttörést, így a felülvilágítókat és a csőátvezetéseket is védő kavicssávval kell szegélyezni. A kavicssáv távol tartja a vegetációt, könnyebben hozzáférhetővé teszi a szerkezetet, és javítja a felszíni vizek elvezetését. A védő elválasztó kavicssávot minden esetben érdemes stabil szerkezettel elhatárolni az ültetőközegtől. Az áttörésekre felvezetett szigetelőlemezek mechanikai és napsugárzás elleni védelméről gondoskodni kell. Az ábra vázlatosan ismerteti a 3m szintkülönbséget meghaladó, ideiglenes munkavégzés biztonsága érdekében előírt kötelező kikötési pont beépítési módját. Az FLG kikötési pont rendelkezik a EN795 megfelelőségi minősítéssel.

8 MEGOLDÁSOK DIADEM MY GARAGE / KLS, RDT MEGOLDÁSOK DIADEM MEREDEKTETŐ / RDT, GEOCELLA DIADEM < DIADEM 8e 8a 4a 3a c b 6a 5a 8e e 6a 3a 3f 3e c d 5a 4a b c 3a 4a Teherhordó szerkezet Vasbeton födémszerkezet Szigeteléstechnikai réteg Gyökérálló csapadékvízszigetelés Geotechnikai rétegek VLU mechanikai védőréteg... VLF szűrőréteg... Drénréteg DiaDrain5 felületszivárgó a 6a 8a 8e Ültetőközeg SEM Extenzív ültetőközeg... Vegetáció Szárazságtűrő, lágyszárú évelők... Szegélyező szerkezetek KLR kavicsléc... RDT szegélyelem d e c 3a 3e 3f Teherhordó szerkezet Méretezett deszkázat szaruzaton Eresztámasztó pipák Szigeteléstechnikai réteg Gyökérálló csapadékvízszigetelés Geotechnikai rétegek VLU mechanikai védőréteg... VLF szűrőréteg... Eróziógátló rétegek Eróziógátló geocella JWG0 jutaháló 4a 5a 6a 8e Drénréteg DiaDrain5 felületszivárgó... Ültetőközeg SEM Extenzív ültetőközeg... Vegetáció Szárazságtűrő, lágyszárú évelők... Szegélyező szerkezet RDT szegélyelem Előregyártott vasbeton garázsblokkok általában attikafalak nélkül, és külső vízelvezetéssel készülnek. Ezért a legtöbb fejtörést a tető szegélyezése, vagyis a rétegek szakszerű megtámasztása jelenti. Feloldhatatlannak tűnik a folyamatos külső vízelvezetés, és a masszív lezárószerkezet biztosítása között feszülő ellentét. Nagy szakítószilárdságú geotextília és az ültetőközeg leterhelésének a segítségével az RDL szegélyelemeket elmozdulásmentesen lehet rögzíteni a tető szegélye mentén, így a vízelvezetés biztosítása mellett gyorsan és egyszerűen kialakítható a lezárószerkezet. A szegélyek mentén beépített kavicsléccel elkerülhető az ültetőközeg és a védő elválasztó sáv keveredése, így a tetőfelület is tartósan ápolt képet mutat, illetve a fenntartási munkák is egyszerűbbé válnak. Megfelelő állékonyságú aljzat mellett, 5 os tetőlejtésig, és rétegstabilan kialakított ültetőközeg esetén, általában nincs szükség külön csúszásgátló szerkezetek beépítésére. Rétegstabilizáló, és felületmegkötő jutahálók alkalmazása 0 ig legtöbb esetben elegendő biztonságot nyújt. Meredek, azaz a 0 ot meghaladó hajlásszögű tetők növényzettel történő telepítése nagy körültekintést igénylő, összetett feladat. A szerkezeti rétegek állékonyságának a biztosítása mellett vegetációstechnikai nehézségekkel is számolni kell. A különböző kúszásgátló szerkezeteket a csapadékszigetelő / gyökéráthatolás ellen védő rétegtől függetlenül, feszültségmentesen kell kialakítani. A szarufák szabad végére rögzített eresztámasz feladata a rétegrend normál irányú megtámasztása, a vízelvezetés folyamatosságának biztosítása mellett. 3

9 MEGOLDÁSOK DIADEM 3 MEGOLDÁSOK DIADEM 3 ALACSONY ATTIKA / RNS 3 DIADEM A DIADEM 3 általában talajtakaró fűfélékkel, évelőkkel és cserjékkel borított, olyan félintenzív zöldtetőfajta, amely a nagyobb használati lehetőségek, és a szélesebb formai kialakítások mellett egy észszerű beruházási kompromisszumot, a drénezett, fordított rétegrendű tetőszerkezetnek köszönhetően pedig egy kiváló műszaki megoldást nyújt. Mikor érdemes fordított, és mikor egyenes rétegrendet választani A kérdés megválaszolása meglehetősen összetett elemzést igényel. A fordított rétegrend előnye főként a szigetelőlemez védelmében, és a kivitelezés egyszerűségében rejlik, míg az egyes rétegrend a kertészeti felépítmény működését tekintve kedvezőbb. Hogyan lehet megoldani a fűnyírást a lakásokból megközelíthető felületeken Erre az elmaradhatatlan tevékenységre érdemes már a tervezés időszakában gondolni, és a tetőre egy fenntartási kijáratot is biztosítani. Áthidaló megoldás lehet, olyan apró fűnyíró droid alkalmazása, amely olyan gyakori időközönként járja a tetőfelületet, hogy az így keletkezett apró nyesedék a felületen maradhat. Meddig lehet a tetőfelületen szép a gyepfelület Folyamatos, és rendszeres gondozással könnyen elérhető, hogy a kert felfrissítése az épület felújításával azonos ciklusban történjen. Rétegfelépítés Talajtakaró növényzet fűfélékkel, évelőkkel és cserjékkel. Fajlagos felülettömeg: ~ cm Felületsúly W 3 kg/m max: (növények nélkül) Kapcsolódó oldal: Funkció Az ökológiai funkciók mellett egyre nagyobb hangsúlyt kap a használati érték. A lakóterekkel közvetlen kapcsolatban álló kerteknél alkalmazható igényes, de egyszerűen kivitelezhető megoldás. Előnyök mindennapi emberi használatra alkalmas, az ingatlan kihasználtsága, ezáltal értéke is növekszik, széles formai kialakíthatóságra van lehetőség, kedvezően alakuló beruházási költségek, ideális műszaki megoldás, hőszigetelő képesség, optimális klimatikus hatást biztosít, csapadékvíz hasznosítás, párologtatás. SRM olyan különleges minőségű talajkeverék, amely a félintenzív jellegű tetőkertek gyepkultúrájához illeszkedő, csírátlanított alapkeverékből és nagy adszorpciós képességű adalékokból és lazítókból, illetve komplex műtrágyából álló ültetőközeg. A VLF00 geotextília nagyfokú gőz, víz és légáteresztő képességgel, ezáltal kitűnő hidraulikai tulajdonságokkal rendelkezik. A DiaDrain40 típusú felületszivárgó alacsony szerkezeti önsúly mellett nagy teherbíró képességgel, és kiemelt vízelvezetési és szellőztetési kapacitással rendelkező termék. A fordított rendszerű tetőkhőz alkalmazható extrudált polisztirolhab hőszigetelő táblák. g f c c 4b 3a 7h b 5b 6b b c c f g 3a Teherhordó szerkezet Vasbeton födémszerkezet Lejtésképző réteg Szigeteléstechnikai rétegek Gyökérálló csapadékvízszigetelés Extrudált PShab lemez hőszigetelés Expandált PShab hőszigetelés Geotechnikai rétegek VLU mechanikai védő,... elválasztóréteg VLF szűrőréteg... 4b 5b 6b 7h Drénréteg DiaDrain40 felületszivárgó... Ültetőközeg SRM félintenzív ültetőközeg... Vegetáció Évelők, gyep... Vízelvezetés szerkezete RNF folyóka hálósráccsal DIADEM 3 4 A VLU típusú bitumenálló mechanikai védőelválasztóréteg, a vízszigetelés megóvására, és annak a nem bitumenálló rétegektől való elválasztására szolgál. Gyökérálló csapadékvízszigetelő réteg lejtésben készítve. Lejtésképző réteg. Monolit vasbeton födémszerkezet. Tetőfelújításoknál hatékony megoldás lehet a fordított rendszerű utólagos hőszigetelés, (PLUStető), amelynek egyedül az attikafal magassága szabhat korlátot. Adott esetben a rétegvastagság annyira megnövekedhet, hogy a réteg legfelső síkja és a szigetelés rögzítése közötti minimális 5 cm függőleges távolság sem teljesíthető. Megoldást jelenthet a helyzetre a tetőszegély mentén végigfutó folyóka beépítése, mert ilyenkor a vonatkozó irányelvek szerint a magasság a folyóka fenékszintjétől számítható. 5

10 MEGOLDÁSOK DIADEM 3 ÖSSZEFOLYÓ / KSE MEGOLDÁSOK DIADEM 3 FALCSATLAKOZÁS / DRS, RNS, PGE DIADEM 3 DIADEM 3 b c f 3a 7a 4b 8a 5b 6b c 5b 6b a 9c c 9a 4b f 3a c 7h b c c f 3a 4b Teherhordó szerkezet Vasbeton födémszerkezet Lejtésképző réteg Szigeteléstechnikai rétegek Gyökérálló csapadékvízszigetelés Extrudált PShab lemez hőszigetelés Geotechnikai rétegek VLU mechanikai védőréteg... VLF szűrőréteg... Drénréteg DiaDrain40 felületszivárgó... 5b 6b 7a 8a Ültetõközeg SRM félintenzív ültetőközeg... Vegetáció Évelők, gyep Vízelvezetés szerkezete KSE kontrollakna 5 cm... Szegélyezõ szerkezet KLR kavicsléc... c c f 3a 4b 5b Teherhordó szerkezet Lejtésképző réteg Szigeteléstechnikai rétegek Gyökérálló csapadékvízszigetelés Extrudált PShab lemez hőszigetelés Geotechnikai rétegek VLU mechanikai védőréteg... VLF szűrőréteg Drénréteg DiaDrain40 felületszivárgó... Ültetõközeg SRM félintenzív ültetőközeg b 7h 9a 9c a Vegetáció Évelők, gyep... Vízelvezetés szerkezete RNF folyóka hálósráccsal... Teraszépítés anyagai FK fugakereszt... PGE virágládák... Biztonságtechnikai szerkezet DRS biztonsági korlátrendszer Az összefolyó kialakításánál annak az elvnek kell érvényesülni, hogy a vízelvezetés folyamatossága sehol ne szakadjon meg, illetve a kapacitást se csökkentse szerkezeti keresztmetszet szűkülés. Ennek megfelelően a kirekesztőaknát a felületszivárgó rétegre kell ültetni. A hőszigetelő anyagból az összefolyó felett is legalább az összefolyóval azonos átmérőjű lyukat kell kialakítani. Az összefolyó körül a védő kavicssávnak kiemelt jelentősége van a felületi víz elvezetésében. A védő kavicssáv tisztasága azonban csak akkor tartható fenn tartósan, ha az ültetőközegtől jó vízáteresztő képességű, de merev szerkezet választja el. A homlokzati falakról gyakran azonos mennyiségű csapadék folyik le, mint a vele azonos felületű vízszintes síkokról. A lábazatoknál ezért sokkal nagyobb mennyiségű csapadék gyűlik össze, mint a tető egyéb részein. Ennek a többletvíznek az elvezetésére szolgálnak a lábazatok mentén beépítésre kerülő nyitott fenéklemezű folyókák. Fontos szerepe van a burkolat fugái között leszivárgó víznek is, ezért a kemény burkolatokat hézagkitöltés nélkül, a lapburkolat függvényében meghatározott fugaméretű (a cmes lapoknál például kb. 5 mm tágasságú), nyitott fugával kell fektetni. A fugák méretét műanyag keresztekkel lehet biztosítani. 7

11 MEGOLDÁSOK DIADEM 3 TERASZÖSSZEFOLYÓ / BLH, BW MEGOLDÁSOK DIADEM 7 DIADEM 3 j 4b 8d b Teherhordó szerkezet Vasbeton födémszerkezet Lejtésképző réteg 9a 3d f 7j c Drénréteg 3a c DiaDrain40 felületszivárgó... A DIADEM 7 olyan talajtakarókkal, és fásszárú évelőkkel, kivételes esetben fákkal is kialakított komplex vízgazdálkodású intenzív tetőkert típus, amely a természetes talajon épített kertekhez formai megjelenésben és használhatóságban is hasonlít. b c 4b 3 Fajlagos felülettömeg: ~56 cm Felületsúly W 7 kg/m maxesetén: (növények nélkül) Kapcsolódó oldal: 0 3 Funkció Teljesértékű kertélmény biztosítása mellett, komplex csapadékvízhasznosítás. A lakóterekkel közvetlen kapcsolatban álló kerteknél alkalmazható legnagyobb kertélményt nyújtó megoldás. Előnyök az ingatlan kihasználtsága, ezáltal értéke is növekszik, korlátlan formai kialakíthatóság lehetősége, komplex vízgazdálkodás. Nem teszneke kárt az épületben a növények gyökerei A korszerű gyökérálló csapadékvízszigetelések megfelelő védelmet nyújtanak a gyökerek roncsoló hatásaival szemben. Utólagos beépítés esetén gyökéráthatolás ellen védő réteg (FLW800) alkalmazása szükséges. Hogyan lehet megoldani a fűnyírást, és a nyesedék kezelését Kellő gyakorisággal végzett kaszálás esetén a nyesedék a felületen maradhat, ami a természetes tápanyagkörforgásban is fontos szerepet játszik. Lehete tavat kialakítani a tetőn Sekély mélységű dísztavak kialakítására szinte minden intenzív tetőkert esetében van lehetőség. Az egyik legfontosabb feltétel, amit szem előtt kell tartani, hogy a tető csapadékvízszigetelése független legyen a dísztó szigetelésétől. 7 DIADEM c f j 3a 3d Szigeteléstechnikai rétegek Gyökérálló csapadékvízszigetelés Extrudált PShab lemez hőszigetelés Gyökérálló és vízszigetelő tófólia Geotechnikai rétegek VLU mechanikai védőréteg... VLF szűrőréteg... VLR szűrő elválasztó réteg... 7j 8d 9a Vízelvezetés szerkezete BLH teraszösszefolyó... Szegélyező szerkezet BW beton szegélyelem... Teraszépítés anyaga FK fugakereszt Rétegfelépítés Talajtakarók, évelők és cserjék, legfeljebb közepes növekedésű fák. SIM olyan különleges minőségű talajkeverék, amely az intenzív jellegű tetőkertek növénykultúrájához illeszkedő, csírátlanított alapkerevékből és nagy adszorpciós képességű adalékokból és lazítókból, illetve komplex műtrágyából álló ültetőközeg. A VLF00 nagyfokú gőz, víz és légáteresztő képességgel, ezáltal kitűnő hidraulikai tulajdonságokkal rendelkező geotextília. DiaDrain60 tetőkertek gyors vízelvezetését, duzzasztásos rendszerű öntöztetését, vagy víztárolását, és a gyökérzóna átszellőztetését is biztosító, PS fóliából kétoldalt dombornyomott, teljes felületén perforált, nagy teherbírású dréntábla. 8 Gyakori igény a tetőfelületeken a kerti tó építése. A kis kerti tavakat ki lehet alakítani előregyártott műanyag medencével, vagy szegélyelemekből kirakott mezőbe konfekcionált fóliával is. Javaslatunk, hogy a kis tó szigetelése a csapadékvízszigeteléstől függetlenül legyen elkészítve. A zöldtető műszaki rétegrendje és a felületszivárgó rétegek akár a medence alatt is végigfuthatnak. Így a tető hidrotechnikai rétegei egységes és folyamatos rendszert képeznek. A nagy rétegvastagságú, de kisebb méretű teraszfelületek vízelvezetését a BLH idommal (7j) egyszerűen, és rugalmasan lehet megoldani. VLU0 típusú geotextíliák szálképzésre alkalmas polipropilén alapanyagból, tűnemezeléses eljárással hőkezelt kivitelben, elsősorban a szigeteléstechnikai rétegek védelmére kerülnek beépítésre. Gyökérálló csapadékvízszigetelő réteg lejtésben fektetve. Hőszigetelő és lejtésképző réteg expandált polisztirolhab lemezekből. Párazáró réteg. Monolit vasbeton szerkezet. 9

12 MEGOLDÁSOK DIADEM 7 FATERASZ ÖSSZEFOLYÓ / SLH, TRF, BW MEGOLDÁSOK DIADEM 7 TORLASZTÁSOS ÖSSZEFOLYÓ / BKS, RDA DIADEM 7 DIADEM 7 b b g 7e c 3a 9b 4c 8d i 5c 6c b b g 7m 7k c 7b 3c 5c 8a 4c 8c 6c b Teherhordó szerkezetl Vasbeton födémszerkezet 5c Ültetõközeg SIM intenzív ültetőközeg... 3 b Teherhordó szerkezet Vasbeton födémszerkezet 5c Ültetõközeg SIM intenzív ültetőközeg... 3 b c g i 3a 4c Szigeteléstechnikai rétegek Párazáró réteg Gyökérálló csapadékvízszigetelés Expandált PShab hőszigetelés Öntapadós bitumenes szalag Geotechnikai rétegek VLU0 mechanikai védőréteg... VLF00 szűrőréteg... Drénréteg DiaDrain60 felületszivárgó c 7e 8d 9b Vegetáció Fásszárú évelők, cserjék... Vízelvezetés szerkezete TRH állítható magasságú teraszrács... Szegélyezõ szerkezet BW beton szegélyelem... Teraszépítés anyaga SLH támaszláb rendszer b c g 3c 4c Szigeteléstechnikai rétegek FLW400 párazáró réteg Gyökérálló csapadékvízszigetelés Expandált PShab hőszigetelés Geotechnikai rétegek VLF00 szűrőréteg... VLS0 védő és víztároló réteg... Drénréteg DiaDrain60 felületszivárgó... (diffúziós nyílásokkal lefelé) c 7b 7k 7m 8a 8c Vegetáció Fásszárú évelők, cserjék... Vízelvezetés szerkezetei KSR kontrollakna 580cm... Vízszintszabályzó berendezés... Duzzasztó idom... Szegélyezõ szerkezetek KLR kavicsléc... RDA szegélyelem 540 cm A TRF rácsos víznyelők beépítésével a teraszburkolat alatt megbújó tetőösszefolyó is könnyen hozzáférhetővé, és tisztíthatóvá válik. A vegetációs felületeken kívül nincs szükség a drénréteg vízmegtartó képességére, ezért javasolt, hogy a szivárgókat a diffuziós nyílásokkal lefelé építsék be. A teraszlábak alatt elhelyezett felületszivárgó réteg segít a teherelosztásban, és az akadálytalan vízelvezetésben. A szivárgó feltöltése mosott kaviccsal tűzvédelmi szempontból indokolt. Az előregyártott beton szegélyelemek fugáit célszerű öntapadós bitumenes szalaggokkal letakarni, hogy a fugák mentén kifolyó víztől a burkolat ne szineződjön el. Alapelv, hogy a vízelvezetés lehetőleg megszakítás nélkül, a tető minden részén egységes legyen. Így a szegélyek alatt is folyamatos drénréteg könnyen összeköti a lefolyótól burkolattal elválasztott vegetációs rétegeket az tetőlefolyóval. A vízzel elárasztott, 0 lejtésű tetőknél kiemelt jelentősége van a drénréteg vízelvezető kapacitásának, mert a megtáplálási ponton, és a tető innen mért legtávolabbi pontján is egyenletes mennyiségben kell biztosítani az öntözővizet. A DiaDrain60 típusú felületszivárgó minden tekintetben megfelel a vízelvezetési, és az átszellőztetési követelményeknek, ezért kiválóan alkalmas az árasztásos rendszerű zöldtetők drénrétegeként. Vegetációs időszakon kívül a duzzasztás a lefolyóba épített torlasztóelem eltávolításával könnyen megszüntethető, és tavasszal az idom visszahelyezésével újból aktiválható.

13 MEGOLDÁSOK DIADEM 7 MELLVÉD TÚLFOLYÓVAL / KSA MEGOLDÁSOK DIADEM 7 TERASZKILÉPŐ / RNF, TRF DIADEM 7 DIADEM 7 g 7c 4c 3c g c 8d 5b b b 4c c 9a 7e g 3a 7h b b c b b c g 3c 4c Teherhordó szerkezet Vasbeton födémszerkezet Szigeteléstechnikai rétegek FLW párazáró réteg Gyökérálló csapadékvízszigetelés Expandált PShab hőszigetelés Geotechnikai rétegek VLF00 szűrőréteg... VLS0 védő és víztároló réteg... Drénréteg DiaDrain60 felületszivárgó... (diffúziós nyílásokkal lefelé) b 7c 8d Ültetõközeg Intenzív ültetőközeg... Vízelvezetés szerkezete KSA kontrollakna... Szegélyezõ szerkezete BW beton szegélyelem b c b c g 3a Teherhordó szerkezet Vasbeton födémszerkezet Lejtésképző réteg Szigeteléstechnikai rétegek FLW párazáró réteg Gyökérálló csapadékvízszigetelés Expandált PShab hőszigetelés Geotechnikai rétegek VLU0 mechanikai védőréteg... VLF00 szűrőréteg c 7e 7h 9a Drénréteg DiaDrain60 felületszivárgó... (diffúziós nyílásokkal lefelé) Vízelvezetés szerkezetei TRH állítható magasságú teraszrács... RNF folyóka hálósráccsal... Teraszépítés anyaga FK fugakereszt A biztonsági túlfolyók hozzáférhetőségét biztosítja az attikafalak mentén beépítésre kerülő KSA akna. Intenzív tetőknél esztétikai és fenntartási szempontokból is elkerülhetetlen a védő kavicssáv és az ültetőközeg elválasztása. Nagy figyelmet kell fordítani a függőleges felületekre felhajtott csapadékvízszigetelő rétegek védelmére is, mert a kertészeti felépítmény alól kifutva, nemcsak mechanikai sérülés, hanem fokozott napsugárzás is érheti az anyagokat. Az irányelvekben szerepel, hogy a csapadékvízszigetelő lemezeket a függőleges felületre legalább 0 cmel kell a burkolat felső síkja fölé vezetni. Ez a teraszkilépőknél már a küszöbmagasság miatt is nehezen teljesíthető. Könynyebbség azonban, hogy lábrácsok, illetve folyókák beépítése esetén lehetőség van a magasságot a burkolat felső síkja helyett a folyóka fenéklemezétől mérni. Ezzel azonban még nem oldódik meg minden nehézség, hiszen a zárt testű folyókákat be kell kötni az épület csatornahálózatába, ami minden kilépőnél általában megoldhatatlan. Ezt a problémát hidalja át a DIADEM folyókarendszer, amely a perforált fenéklemezen keresztül nemcsak vonalmentén, hanem közvetetten a drénréteg síkjába engedve a vizet a teljes felület bekapcsolódik a többletvíz elvezetésébe. Gyakorlati tapasztalat, hogy a hálósráccsal készült folyókák jobban védenek a lábazatra, illetve a nyílászárókra visszacsapódó esőtől, mint a bordásrácsos termékek. 3

14 MEGOLDÁSOK DIADEM MEGOLDÁSOK DIADEM JÁRHATÓ ÖSSZEFOLYÓ / TGS A DIADEM olyan talajtakarókkal, fásszárú évelőkkel, és fákkal kialakított robusztus intenzív tetőkert típus, amely a természetes talajon épített kertekhez közvetlenül kapcsolódhat, ezért azoktól általában nem is különböztethető meg. DIADEM Közterületen is alkalmazható A DIADEM a mélygarázsok, térszint alatti parkolóházak, aluljárók feletti parkosítás ideális megoldása. Az ültetőközeg rétegvastagsága, és a kiegészítő szerkezetek ellenállósága, védelmi szintje a közterületi beépítést is lehetővé teszi. Kialakítható a kertben jármû forgalmat is lebonyolító útfelület Itt elsősorban a födémszerkezet teherbírása a mértékadó, mert a kertészeti felépítmény rétegalkotói a járműforgalom elviselésére is alkalmas termékekből állnak össze. Mennyi lehet a vegetáció élettartama A növényzet élettartamát a DIADEM as rendszer semmiben nem korlátozza. Megfelelő öntözéssel és tápanyagutánpótlással a természetes talajon fekvő kertekkel azonos élettartamú vegetációban gyönyörködhetünk. Fajlagos felülettömeg: ~84 cm Felületsúly W kg/m maxesetén: (növények nélkül) Kapcsolódó oldal: Funkció Takarja és hasznosíthatóvá teszi a talajszint alatti épületszerkezeteket. A talajszint alatt, de az épület föld feletti konturjából kilépő szerkezetekre biztosítja a kert kialakítását. Elõnyök lehetőség adódik az épület közvetlen környezetének igényes kialakítására, eltakarja, és védi a túlnyúló épületrészeket, szabályozástól függően növeli a telek beépíthetőségét, jelentősen (0,9ről akár 0, re) csökkentheti a lefolyási tényező értékét, ezáltal javítja az ingatlan csapadékhasznosítási mutatóját, és tehermentesíti a csatornahálózatot. b c 3a 7l c 4c 6d i 8d 5c 5d Teherhordó szerkezet Ültetõközeg b c Vasbeton födémszerkezet Lejtésképző réteg 5c 5d SIM intenzív ültetőközeg... SUM intenzív ültetőközeg DIADEM c i Szigeteléstechnikai rétegek Gyökérálló csapadékvízszigetelés Bitumenes öntapadós szalag 6d Vegetáció Fák, bokrok... 9 Rétegfelépítés Talajtakarók, évelők, cserjék, és fák SUM és SIM alsó és felső ültetőközeg, lásd 3. oldal. A VLF00 nagyfokú gőz, víz és légáteresztő képességgel, ezáltal kitűnő hidraulikai tulajdonságokkal rendelkező geotextília. 3a 4c Geotechnikai rétegek VLU 0 vízmegtartó, és... mechanikai védőréteg VLF00 szűrőréteg... Drénréteg DiaDrain60 felületszivárgó l 8d Vízelvezetés szerkezete TGS kontrollakna 575cm... Szegélyezõ szerkezete BW beton szegélyelem DiaDrain60 tetőkertek gyors vízelvezetését, duzzasztásos rendszerű öntöztetését, vagy víztárolását, és a gyökérzóna átszellőztetését is biztosító, PS fóliából kétoldalt dombornyomott, teljes felületén perforált, nagy teherbírású dréntábla. VLU0 védőréteg Gyökérálló csapadékvízszigetelő réteg lejtésben fektetve. Lejtésképző réteg. Monolit vasbeton szerkezet, illetve lejtéstadó szilárd aljzat. A mélygarázson létesített zöldtetőknél szinte elkerülhetetlen, hogy gyalogos, de esetenként járműforgalommal is terhelt utakat kelljen kialakítani. Célszerű azt az elvet követni, hogy a szigetelési rétegek megszakítás nélkül a burkolatok alatt is folyamatosak legyenek, így kevesebb lesz a szerkezeti csomópont, tehát kisebb a meghibásodási lehetőség. További könnyebbség, hogy a különböző felületekről a vizet nem különkülön, hanem egy rendszerben lehet elvezetni. Kiemelten kell figyelni a felületszivárgó réteg teherbírására, és a várható kúszó alakváltozás mértékére, mert ellenkező esetben a burkolat könnyen hullámossá válhat. Amennyiben a víznyelő a burkolt felület alá esik, akkor a megfelelő teherbírású anyagok alkalmazása mellett a hozzáférhetőséget és a tisztíthatóságot szem előtt tartva kell a csomópontot kialakítani. 5

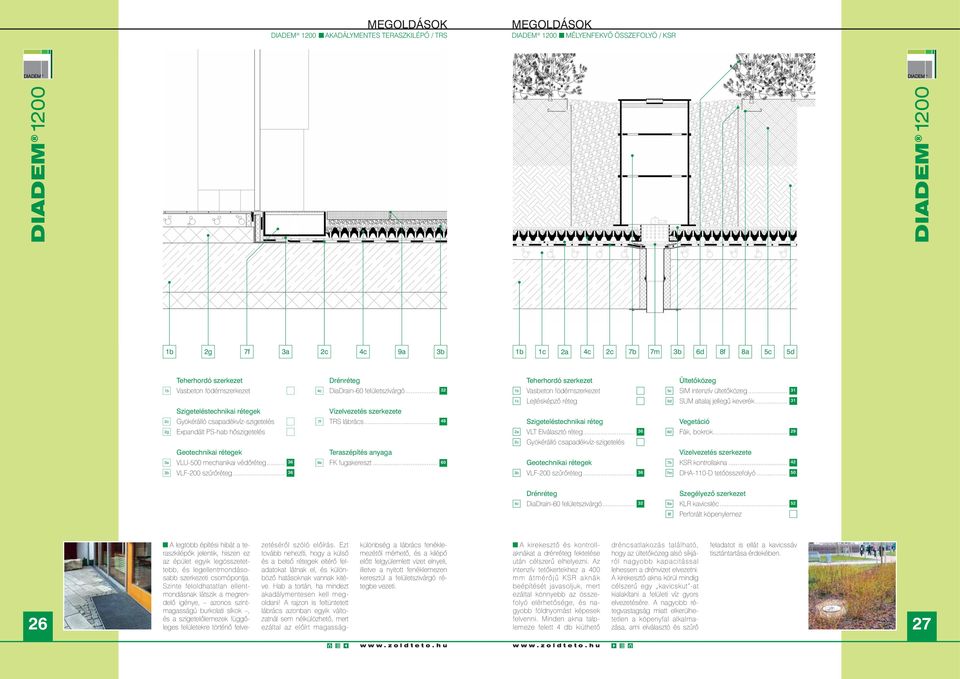

15 MEGOLDÁSOK DIADEM AKADÁLYMENTES TERASZKILÉPŐ / TRS MEGOLDÁSOK DIADEM MÉLYENFEKVŐ ÖSSZEFOLYÓ / KSR DIADEM DIADEM b g 7f 3a c 4c 9a b c a 4c c 7b 7m 6d 8f 8a 5c 5d b c g 3a Teherhordó szerkezet Vasbeton födémszerkezet Szigeteléstechnikai rétegek Gyökérálló csapadékvízszigetelés Expandált PShab hőszigetelés Geotechnikai rétegek VLU0 mechanikai védőréteg... VLF00 szűrőréteg... 4c 7f 9a Drénréteg DiaDrain60 felületszivárgó... Vízelvezetés szerkezete TRS lábrács... Teraszépítés anyaga FK fugakereszt b c a c Teherhordó szerkezet Vasbeton födémszerkezet Lejtésképző réteg Szigeteléstechnikai réteg VLT Elválasztó réteg... Gyökérálló csapadékvízszigetelés Geotechnikai rétegek VLF00 szűrőréteg... Ültetõközeg SIM intenzív ültetőközeg... SUM altalaj jellegű keverék... Vegetáció Fák, bokrok... Vízelvezetés szerkezete KSR kontrollakna... DHAD tetőösszefolyó... 7m 5c 5d 6d 7b c Drénréteg DiaDrain60 felületszivárgó... 3 Szegélyezõ szerkezet KLR kavicsléc... 8a 5 8f Perforált köpenylemez 6 A legtöbb építési hibát a teraszkilépők jelentik, hiszen ez az épület egyik legösszetettebb, és legellentmondásosabb szerkezeti csomópontja. Szinte feloldhatatlan ellentmondásnak látszik a megrendelő igénye, azonos szintmagasságú burkolati síkok, és a szigetelőlemezek függőleges felületekre történő felvezetéséről szóló előírás. Ezt tovább nehezíti, hogy a külső és a belső rétegek eltérő feladatokat látnak el, és különböző hatásoknak vannak kitéve. Hab a tortán, ha mindezt akadálymentesen kell megoldani! A rajzon is feltüntetett lábrács azonban egyik változatnál sem nélkülözhető, mert ezáltal az előírt magasságkülönbség a lábrács fenéklemezétől mérhető, és a kilépő előtt felgyülemlett vizet elnyeli, illetve a nyitott fenéklemezen keresztül a felületszivárgó rétegbe vezeti. A kirekesztő és kontrollaknákat a drénréteg fektetése után célszerű elhelyezni. Az intenzív tetőkertekhez a 400 mm átmérőjű KSR aknák beépítését javasoljuk, mert ezáltal könnyebb az összefolyó elérhetősége, és nagyobb földnyomást képesek felvenni. Minden akna talplemeze felett 4 db kiüthető dréncsatlakozás található, hogy az ültetőközeg alsó síkjáról nagyobb kapacitással lehessen a drénvizet elvezetni. A kirekesztő akna körül mindig célszerű egy kavicskut at kialakítani a felületi víz gyors elvezetésére. A nagyobb rétegvastagság miatt elkerülhetetlen a köpenyfal alkalmazása, ami elválasztó és szűrő feladatot is ellát a kavicssáv tisztántartása érdekében. 7

16 ORGANIKUS ANYAGOK EXTENZÍV NÖVÉNYEK ORGANIKUS ANYAGOK INTENZÍV NÖVÉNYEK EXTENZÍV NÖVÉNYEK FLL irányelvek../00 DIN 896 Dianthus deltoides kerti szegfű 5 cm, VIVIII, bordópiros Thymus serpyllum kakukkfű 5 cm, VVIII, lila Extenzív növényzet A DIADEM vegetációja a zöldtetők környezeti feltételeihez edzetten nevelt évelőkből áll, amelyek elsősorban sedumfajok, de további szárazságtűrő lágyszárú évelőkkel kiegészítve érjük el a kívánt fajsokféleséget, ezáltal a stabil társulást. A szükséges anyagmennyiség kb. 6 darab növénycsemete négyzetméterenként. Cerastium tomentosum molyhos madárhúr cm, VVI, fehér Dianthus pontederae magyar szegfű 5 cm, VIVIII, bordópiros Intenzív növényzet A zöldtető mint különleges élőhely meghatározott feltételei között a legjobban fejlődő, és a legkisebb gondozást igénylő, illetve az épületszerkezet szempontjából a legkisebb kockázattal telepíthető fajokat válogattunk össze a kínálatunkba. Az intenzív zöldtető megfelelő térbeli kialakítása, és formai megalkotása nem nélkülözheti a fásszárú vegetációt. Az élőhely körülményeinek, vagyis a várható fagy, és szélhatásnak, valamint a napsugárzás hatásának a figyelembe vételével, a termett talajon fekvő kertekkel azonos élmény érhető el. Ezen felül a növények habitusa is fontos eszköz a kert formai megalkotásához. Nem szabad megfeledkezni az ültetőközeg tulajdonságairól, mert csak hasonló igényekkel rendelkező taxonok tudnak az adott feltételek között szépen fejlődni. Az alábbi felsorolásban a teljesség igénye nélkül egy rövid kivonat található az intenzív zöldtetőkön leggyakrabban alkalmazott fajokból. vegetációtechnika a tájépítésben Pinus Mugo Mops törpefenyő cm, sötétzöld lomb Pinus leucodermis Compact Gem, bosnyákfenyő cm, méregzöld lomb Pinus sylvestris Argentea Compacta, erdeifenyő,0 m, ezüstszürke lomb Forsythia suspensa aranyág 0,5,5 m IVV, teltsárga Prunus tenella törpe mandula 0,6,0 m, IVV, rózsaszín INTENZÍV NÖVÉNYEK Sedum hybridum örökzöld varjúháj cm, VIVIII, sárga Achillea tomentosa molyhos cickafark 0 cm, VIVII, sárga Cytisus purpureus bíboros törpezanót 60 cm, VIVII, sárga Berberis thunbergii japánborbolya,5,5 m, IVV, sárga Geranium x magnificum pompás gólyaorr cm, VIVII, sötétlila Sedum floriferum dúsvirágú varjúháj, 5 cm, VIVIII, sárga Juniperus sabina Tamariscifolia nehézszagú boróka, 340 cm, kékeszöld lomb Erica carnea havasi hanga 0, m,iiiiv, rózsaszín Sedum sexangulare hatsoros varjúháj 5 cm, VIVIII, sárga Campanula carpatica kárpáti harangvirág 0 cm, VIVIII, kék Ononis repens kúszó iglice 040 cm, VIVII, vörös Ligustrum vulgare Lodense, fagyal 0,,7 m, sötétzöld lomb Sempervivum ssp. kövirózsafajok cm, VIVII, fehérrózsa Gypsophila repens fátyolvirág 0 cm, VIVII, fehér Microbiota decussata törpetuja 040 cm, zöld lomb Potentilla fruticosa cserjés pimpó 0,3,5 m, VIX, sárga Sedum album fehér varjúháj 5 cm, VIVII, fehér Festuca glauca deres csenkesz 0 cm, VVI, kékes lomb Cotoneaster tomentosus molyhos madárbirs,5 m, VVI, rózsaszín Euonymus fortunei repkény kecskerágó 0,5,0 m, VIVII, világoszöld Sedum spurium kaukázusi varjúháj 5 cm, VIIVIII, fehér Koeleria glauca fényperje 40 cm, VIVII, szürkészöld lomb Acer palmatum ujjas juhar 3,04,0 m, VVI, sárga Spirea albiflora japán gyöngyvessző 0,3,5 m, VVI, fehér Origanum vulgare szurokfű 5 cm, VIVIII, rózsaszín Phlox douglasii lángvirág cm, IVV, vörös Caragana aurantiaca narancssárga borsófa,0 m, V, sárga Cotinus coggygria sárga cserszömörce,04,0 m, IIIIV, sárga Iberis sempervirens örökzöld tatárvirág cm, IVVII, fehér Sedum reflexum Glaucum kövi varjúháj 0 cm, VIIVIII, sárga Buxus sempervirens örökzöld bukszus,03,0 m, IVV, sárgás Viburnum bodantense Dawn, kikeleti bangita,53,0 m, XIIII, rózsaszín Allium spaerocephalon bunkóhagyma 70 cm, VIVIII, vörös Potentilla verna pimpó 0 cm, IIIIV, sárga Ilex aquifolium téli magyal 0,,8 m, sötétzöld lomb Cornus mas som 3,05,0 m, IIIIV, sárga 8 Alyssum saxatile sziklai ternye cm, IVV, sárga Saponaira ocymoides szappanfű 5 cm, VVII, rózsa Buddleia davidii illatos nyáriorgona,04,0 m, VIIVIII, lila Anemone hupehensis kínai szellőrózsa 0,7,0 m, VIIX, fehér 9

17 ORGANIKUS ANYAGOK EXTENZÍV TALAJKEVERÉK ORGANIKUS ANYAGOK INTENZÍV TALAJKEVERÉK EXTENZÍV TALAJKEVERÉK SEM DIADEM ültetõközege Könnyű, jó vízáteresztő képességű főként ásványi anyagokból álló, alacsony szervesanyag tartalmú tetőkeverék extenzív zöldtetők vegetációjához. SRM DIADEM 3 ültetõközege Elsődlegesen gyepkultúra telepítéséhez szükséges tulajdonságokkal rendelkező, jó lélegző, és vízáteresztő képességű, nem tömörödő mesterséges keverék a szükséges indító tápanyagtartalommal. SIM DIADEM 7 ültetõközege Széles vegetáció telepítésére alkalmas, jó lélegző és tartósan jó vízáteresztő képességű könnyű tetőkeverék intenzív kultúrákhoz. SUM DIADEM altalaj Magas rétegvastagságú ültetőközegek alapjául szolgáló, alacsony szervesanyagtartalmú, jó lélegző és vízáteresztő képességű, tömörödésre kevésbé hajlamos csírátlanított keverék. INTENZÍV TALAJKEVERÉK Tulajdonságok Térfogatsúly Leiszapolható rész (<0,0063) Levegőtartalom Max. vízkapacitás Vízben oldható sók Szervesanyag tartalom ph (CaCl ) Adszorpciós kapacitás Tápanyag NPK *meg kell határozni száraz állapotra is SEM 3 WKmax esetén<0 kg/m * < m 5% > 70 Vol.% 5 5 Vol. % < 3,5 g/l,0 3,0 m% 6,5 8, mg/l SRM 3 WKmax esetén< kg/m <0m% > 70 Vol.% Vol. % <,5 g/l 6,0,0 m% 5,5 7,0 > mmol/l Tulajdonságok Térfogatsúly Leiszapolható rész (<0,0063) Levegőtartalom Max. vízkapacitás Vízben oldható sók Szervesanyag tartalom ph (CaCl ) Adszorpciós kapacitás Tápanyag NPK WK *meg kell határozni száraz állapotra is max SIM esetén< kg/m <0m% > 60 Vol.% 40 Vol. % <,0 g/l 3,0 8,0 m% 5,5 7,0 > 40 mmol/l 3 SUM 3 WKmax esetén<0 kg/m * <0m% > 55 Vol.% 3555Vol.% < 3,5 g/l 3m% 5,5 7,0 > 60 mmol/l 3

18 DIADRAIN5/40/60 Technical data Magasság Szélesség Hosszúság Töltési térfogat Súly Nyomószilárdság Víztartó kapacitás Vízelvezető képesség DIN 4095 Vízelvezető képesség DIN 4095 Vízelvezető képesség i= Anyag Szín Csomagolási egység Fektetés 3 os lejtésnél Dim [l/m ] [kg/m ] [kn/m ] [l/m ] [l/min/m] [l/m s] [l/m/s] [m /pallet] DiaDrain5 35 DiaDrain40 35 DiaDrain60 37 EN 964 DIN EN ISO958 NF T 56 FLL irányelvek 7../00 Kapcsolódó oldalak Mit jelent a CE jelölés A CE rövidítés a megfelelőség jelölésére szolgál, és a francia Conformité Européenne (európai megfelelőség) kifejezés kezdőbetűiből tevődik össze. A CE jelölés a gyártó nyilatkozata, mellyel a termék szabad forgalmazását biztosítja valamennyi EU tagállamban, valamint az Európai Gazdasági Térségben (Norvégia, Izland, Liechtenstein). A CE jel elsősorban azt igazolja, hogy a termék kielégíti azokat a biztonsági, egészségvédelmi, vagyonvédelmi, környezetvé delmi és közérdekvédelmi követelményeket, melyeket az uniós irányelvek az úgynevezett új megközelítés" szerint előírnak. Az Európai Unióban (EU) forgalmazott termékeken fel kell tüntetni a CE jelölést. A CE jelölés elhelyezésével a gyártó felelősséget vállal a termékbiztonságért, és garantálja, hogy a CE jelöléssel ellátott termék minden alkalmazható követel ménynek és előírásnak megfelel. A DiaDrain drénlemezek CE jelöléssel vannak ellátva. DiaDrain ±5 960 ± 5,,7 44,8 7,0 43 4,0 0,8 Rec. polisztirol fekete 59, átlapolva A zöldtetők tartós működését és folyamatos átszellőzését biztosító, polisztirol fóliából kétoldalt formázott, teljes felületén perforált, nagy teherbírású vízmegtartó és vízelvezető réteg. alaki méretek 958 vízszállító képesség teherbíró képesség szivárgórétegek A DiaDrain termékcsalád a főként vízszintes felületek, azaz elsősorban a zöldtetők vegetációval borított, de a gyalogos, illetve járműforgalommal terhelt felületeinek a vízelvezetésére is alkalmas. Nagy mértékadó terhelésű utak alatt (tűzoltó, és bútorszállító szolgalmi utak) mint struktúrált bennmaradó zsaluzat biztosítja a folyamatos vízelvezetést. DiaDrain ±5 960 ± 5 4,3,4 56,,3 39 6,5,3 Rec. polisztirol fekete 44 átlapolva DiaDrain ±5 960 ± 5 4,3,0 439,6 6, 486 8,,6 Rec. polisztirol fekete 35,8 átlapolva RÉTEGALKOTÓK FELÜLETSZIVÁRGÓK RÉTEGALKOTÓK FELÜLETSZIVÁRGÓK DiaDrain5 Extenzív zöldtetők drénrétege, 9 méter vízúthossz mellett, egyenletes lejtésű tetőszerkezetre. DiaDrain40 Extenzív, és félintenzív zöldtetők, 8,3 méter vízúthossz mellett, egyenetlen lejtésviszonyú, de cm kontralejtéseket nem meghaladó tetőszerkezetre. DiaDrain60 Vízzel elárasztott tetőkertek nagy kapacitású drénrétege. Bennmaradó zsaluzatként, a különböző felépítmények (utak, szegélyek) alatt biztosítja a folyamatos vízelvezetést. Megfelel a DIN 4095 által megadott irányelveknek. (DIN 4095 előírás: 0,3 l/m s a falak előtt 0,03 l/m s a tetőkön, 0,003 l/m s járólapok alatt) Minden technikai adat középérték, amelyek különböző vizsgálóintézetek és laboratóriumok mérésein alapulnak. A technikai adatok változtatásának jogát fenntartjuk Magyarországon érvényes vízhozam mellett betervezhető maximális vízhossz 3% lejtés esetén A B Elõnyök egyszerű kivitelezés, alacsony szerkezeti teher, nagy teherbírás, kiemelt vízelvezetési és szellőztetési kapacitás, formastabilitás, gazdaságos tárolás és szállítás. C Egyenes rétegrend mellett a szivárgó táblákat a VLU típusú mechanikai védőrétegre kell a tető teljes felületén hullámátlapolással fektetni. A tetőáttörések helyét a táblákból ki kell vágni, hogy a vízelvezetés mindenhol folyamatos legyen. Szakaszos kivitelezés esetén gondoskodni kell a táblák ideiglenes leterheléséről. Miért javasolt a kétoldalt formázott dréntálcák használata A drénréteg alkalmazása egyrészt a növényzet alapvető élettani szükségletei, másészt vízelvezetési szempontok miatt fontos. Csak a kétoldalt formapréselt szivárgók biztosítják a kétsíkú vízelvezetést, amelynek lényege, hogy lejtésben fektetettl szivárgótábla vezeti el a csapadékvíz nagy részét és csak a többletvíz folyik a szigetelés síkjában. Így jelentősen csökkn az XPS hőszigetelés nedvességterhelése, ezáltal növekszik a hatékonysága. Miért polisztirol A polisztirol kedvező tulajdonsága, hogy a nyári melegben is megtartja formáját, sőt kísérletek támasztják alá, hogy éves időtartam alatt sem jelentkezik lényegi alakváltozás. Melyik oldalával kell beépíteni Az esetek nagy többségében a táblákat diffúziós nyílásokkal felfelé kell beépíteni, ez alól csak azok a beépítési módok jelentenek kivételt, ahol a vízmegtartó képességre nincs szükség. Beépítéshez szükséges szerszámok A táblák darabolásához elegendő egy éles szike, de nem szabad megfeledkezni a tetőszigetelés védelméről. Csomagolási és szállítási útmutató A terméket védeni kell a tartós napsugárzástól. Mûködési vázrajz A zöldtetőkre kifejlesztett felületszivárgók elsődleges feladata, hogy a váratlanul, nagy menynyiségben jelentkező csapadékvizet (A+A) minimális lejtésviszonyok mellett is gyorsan a lefolyóba vezesse. A kétoldalt formapréselt szivárgók kétsíkú vízelvezetést biztosítanak, amelynek lényege, hogy a lejtésben fektetett szivárgótábla vezeti el a csapadékvíz nagy részét (A) és csak a többletvíz folyik a szigetelés síkjaiban (A), így jelentősen csökken a hőszigetelés nedvességterhelése, ezáltal növekszik a hatásfoka. A DiaDrain termékek ezen felül a tető teljes felületén átszellőztetik (B) a gyökérzónát, átdiffundálják (C) a kertészeti rétegeket, és jó teherbíró, illetve vízmegtartó tulajdonságokkal is rendelkeznek. DIADRAIN5/40/60

19 RÉTEGALKOTÓK FELÜLETSZIVÁRGÓK RÉTEGALKOTÓK FELÜLETSZIVÁRGÓK MDE 60 MDE60 37 Az MDE60 fogadótábla nagy teherbírású vízmegtartó szivárgólemez, mely a szigetelés áttörése nélkül, leterheléssel biztosítja a rögzítési pontokat különböző szerkezetek fogadására. EN 35:00 vízelvezető rendszerek EN 964 alaki méretek DIN EN ISO 958 vízszállító képesség FLL irányelvek 7../00; 5.3./00 szivárgó rétegek Kapcsolódó oldalak 65 A Diabolo a zöldtetőkön a vízelvezetés síkjában fekvő dréncsatorna, amelybe három oldalról tud beáramlani a víz. Biztosítja az akadálymentes vízelvezetést és a folyamatos átszellőzést. A termék egy két oldalt formázott, teljes felületén perforált, nagy teherbírású polisztirol drénlemez magból áll, amely et geotextilia köpeny vesz körül. Diabolo DIN EN ISO 959 DIN 4095 DIN EN ISO 958 FLL irányelvek vízelvezető kapacitás szivárgó rétegek vízszállító képesség szivárgó rétegek DIABOLO 40 Főként vízszintes és enyhén lejtő felületek, elsősorban zöldtetők vegetációval borított, de a gyalogos, illetve a járműforgalommal terhelt felületeinek a vízelvezetésére is alkalmas. Nagy terhelésű utak (tűzoltó és bútorszállító szolgalmi utak) alatt, mint struktúrált bennmaradó zsaluzat biztosítja a folyamatos vízelvezetést. Az MDE60 fogadótábla a tetőkre kerülő különböző kiegészítő szerkezetek (napenergia hasznosítók, klímaberendezések, stb.) és fák rögzítésére is alkalmas. Előnye, hogy minimális önsúly mellett, a tetőszigetelés áttörése nélkül, leterheléssel biztosítja a nyomóerő elosztását, illetve a húzóerő felvételét. Egyenes rétegrend mellett a szivárgó táblákat a VLU típusú mechanikai védőrétegre kell a tető teljes felületén hullámátlapolással fektetni. A tetőáttörések helyét a táblákból úgy kell kivágni, hogy a vízelvezetés mindenhol folyamatos legyen. Szakaszos kivitelezés esetén gondoskodni kell a táblák ideiglenes leterheléséről.. Csomagolási és szállítási útmutató A terméket védeni kell az erős napsugárzástól. Előnyök egyszerű kivitelezés a szigetelőréteg áttörése nélkül biztosítja a különböző szerkezetek rögzítési lehető ségét a tetőn alacsony szerkezeti teher nagy teherbírás kiemelt víztárolási és vízelvezetési kapacitás formastabilitás gazdaságos tárolás és szállításnagy teherbírás Beépítéshez szükséges szerszámok Az MDE táblákat szükség esetén apró fogazatú körfűrésszel vághatjuk el. Nagyon fontos, hogy ilyenkor tegyünk alá valamilyen lemezt (pl. 0 mm vastag fa, farost vagy műanyag), nehogy a szigetelés megsérüljön! A lefolyók és a tisztítóaknák környékén a vízgyűő jt területet megnagyobbítja és biztosítja a hosszú távú akadálymentes vízelvezetést. A tetőn kavicssávok alá beépítve meggyorsítja a vízelvezetést, valamint számol hatóvá teszi a vízhossz szállí tási útvonalakat. Teraszokon burkolat alatti összekötő csatornaként szolgál a vízgyűjtő és a vízelvezető területek között. Ez gyakran a folyóka, illetve a lefolyó. Fémlemez fedéseknél víz elvezető és vízmegtartó elem ként is működik. Ilyenkor mindig olyan szélességet kell választani, hogy az elem illeszkedjen, belefeküdjön a fémlemez fedés álló korcaiba. A szivárgó panelek a vonal menti vízelvezetés írányába kerülnek beépítésre. Egy mással ütköztetve kapcsolód nak. A kapcsolódási helyekről a jobb vízátfolyás érdekében a köpenyfal eltávolításra kerül. Beépítéshez szükséges szerszámok A táblák darabolásához elegendő egy éles szike, de nem szabad megfeledkezni a tetőszigetelés védelméről sem. Előnyök egyszerű kivitelezés alacsony szerkezeti teher nagy teherbírás kiemelt vízelevezetési és szellőztetési kapacitás formastabilitás Műszaki adatok Magasság Szélesség Hosszúság Töltési térfogat Súly Nyomószilárdság Anyag Szín Csomagolási egység Fektetés 3 os lejtésnél Dim [l/m ] [kg/m ] [kn/m ] [m /pallet] MDE ±5 960 ± 5 8,5, ABS magenta 64,6 átlapolva In accordance with DIN 4095 Guidelines. (0.3 l/m in front of walls; 0.03 l/m s on roofs; l/m s below paving) All technical data are averages of results Műszaki adatok which the various examining bodies have measured. oldalon hőkezelt geotextília 34 Szín fekete 35 We reserve the right to change technical data. Dim Magasság Szélesség Hosszúság Víztartó kapacitás [l/m ] Tömeg [kg/m] Nyomószilárdság [kn/m ] Alapanyag Diabolo ±5 960 ± 5 8,0 0,34 3 rec. polisztirol és

20 RÉTEGALKOTÓK GEOTEXTÍLIÁK RÉTEGALKOTÓK GEOTEXTÍLIÁK VLTERMÉKCSALÁD VLT VLR 60 VLF VLF00 VLU VLU0 46 VLS VLS EN ISO 58 EN ISO 39 EN ISO EN 98 EN ISO 956 MSZ 939:985 FLL irányelvek 5.3/00; 8../00 Kapcsolódó oldalak A VLtermékcsalád egy olyan szálképzésre alkalmas polipropilén alapanyagból, tűnemezeléses eljárással készített geotextília, amely a mechanikai tulajdonságai alapján kiválóan alkalmazható a zöldtetőknél jelentkező elválasztó, szűrő, védő, és vízmegtartó feladatokra. Vízáteresztő képesség Szakítószilárdság Pecsét nyomó erő Átütősziládrság Nyílásszélesség Vízmegtartó képesség Védő, és szűrőrétegek A VL típusú geotextíliák a zöldtetőkön számos funkciót látnak el, az alkalmazásuk kb. 80 %át azonban a szűrés és a mechanikai védelem teszi ki. VLT típus alkalmazása megakadályozza összeférhetetlen anyagok érintkezését. Talajtípusok elválasztására a méretezéstől függően erősebb fajtájú anyagokat alkalmaznak. A VLR termék teljesíti mindazon követelményeket, amelyek a fordított rétegrendű tetők hőszigetelés feletti elválasztó / szűrő rétegével szemben fennálnak. Technikai adatok Felületi súly Vastagság Szakítószilárdság hossz Szakítószilárdság kereszt Nyúlás CBRvizsgálat Ellenállósági osztály Nyílásméret Vízáteresztő képesség Alapanyag Sűrűség Olvadáspont Hőkezelés Tekercsszélesség Tekercshossz Tekercsméret Tekercstömeg Tekercsátmérő Szín Dim [g/m ] [kn/m] [kn/m] [%] N GRK [mm/s] 3 [g/cm ] [ C] [m] [m] [m ] [kg] ca. VLT,3 5,0 5,0 70 / , PP 0,9 65 oldalon 00 0 fekete VLR 60,5 7,0 7,0 60 / 75 0, PP 0,9 65 mindkét oldalon fekete VLF,0 8,5 8,5 75 / , 90 PP 0,9 65 nélkül fekete VLF00 00,,5,5 75 / , 90 PP 0,9 65 nélkül fekete VLU 46,8,7 3,7 75 / ,3 95 VLU0 0,5 5,4 7, 75 / ,09 VLS 405 3,0,6 3,6 / , % szintetikus szálak 0,9, ,9, ,9,38 60 mindkét oldalon nélkül 370 színes 4 színes 400 színes VLS ,0 4,4 6,0 / ,09 0,9,38 60 nélkül 0 színes VLF geotextília egy nagyon alacsony eltömödési mutatójú szűrőréteg, amely lehetővé teszi a víz elfolyását a talajból, egyúttal megakadályozza a talajszemcsék kimosódását, ezáltal a lefolyórendszer eldugulását. VLU termékek védőrétegként a kivitelezés, illetve a későbbi karbantartási munkák alatt érhető sérülésektől védik a tetőszigetelő lemezeket. VLS anyagok a kevert szálak következtében nagyobb mennyiségű víz felvételére alkalmasak. Elõnyök savakkal és lúgokkal szemben ellenálló, elasztikus tulajdonságai következtében jól felveszi a pontszerű igénybevételeket, kiváló vízáteresztő képességű, könnyen vágható, fúrható. Beépítéshez szükséges szerszámok Geotextil kés. Geotextíliák fektetése előtt a felületet elő kell készíteni, a szilárd szennyeződéseket, kavicsot és egyéb törmelékeket el kell eltávolítani a tető felszínéről. Ezután lehet a tekercseket a megfelelő átlapolást általában cm betartva kigördíteni. A hoszszanti toldásokra legalább cmt kell számolni. Szeles időben közvetlenül a kigördítés után, de a takaróréteg késedelmes kivitelezése esetén is gondoskodni kell a leplek ideiglenes leterheléséről. Rövid idejű leterhelésre kiváló megoldás lehet a geotextíliák öntözése, tartósabb leterhelésre azonban zsákos anyagot A VL geotextíliák gyökérállók Alapvetően minden vízáteresztő geotextílián akadálytalanul áthatolnak a növényi részek. Ennek a rétegnek azonban nem is feladata a gyökéráthatolás elleni védelem, sőt ellenállóság tekintetében a gyökerekkel átszőtt rétegrend kedvezőbb a friss telepítésnél. Kelle rögzíteni a rétegeket az alattuk fekvõ rétegekhez Ha a kivitelezés alatt nem tudják az ültetőközeget közvetlenül a geotextíliák kigördítése után teríteni, akkor leterheléssel, vagy ideiglenesen öntözéssel lehet a szélszívással szemben védekezni. Mennyi ideig lehet szabadon tárolni a termékeket Az UV stabilizált termékeket általában hónapig lehet a közvetlen napsugárzásnak kitenni. Milyen magasan kell felvezetni a lábazatra a védõréteget Gyakorlatilag a szigetelőlemez magasságáig fel kell vezetni a védőréteget, mert a feladata a szigetelőlemez védelme. Nem szabad azonban megfeledkezni a lábazati szerkezetek takarásáról. vagy betonlapokat célszerű alkalmazni. Csomagolási és szállítási útmutató A geotextília leplek papír csévére kerülnek feltekercselésre. A tekercseket fekete polietilén tömlő védi a káros hatásoktól, és a napsugárzástól. A tekercs végein csévezáró dugó biztosítja a védőtömlő rögzítését. A kész tekercsek méretük miatt csak fekvő helyzetben szállíthatók. A tekercsek mozgatását speciális emelő kiképzésű targoncával, vagy a tekercseken keresztül vezetett huzallal, daru segítségével kell megoldani. VLTERMÉKCSALÁD VL TERMÉKCSALÁD 37
