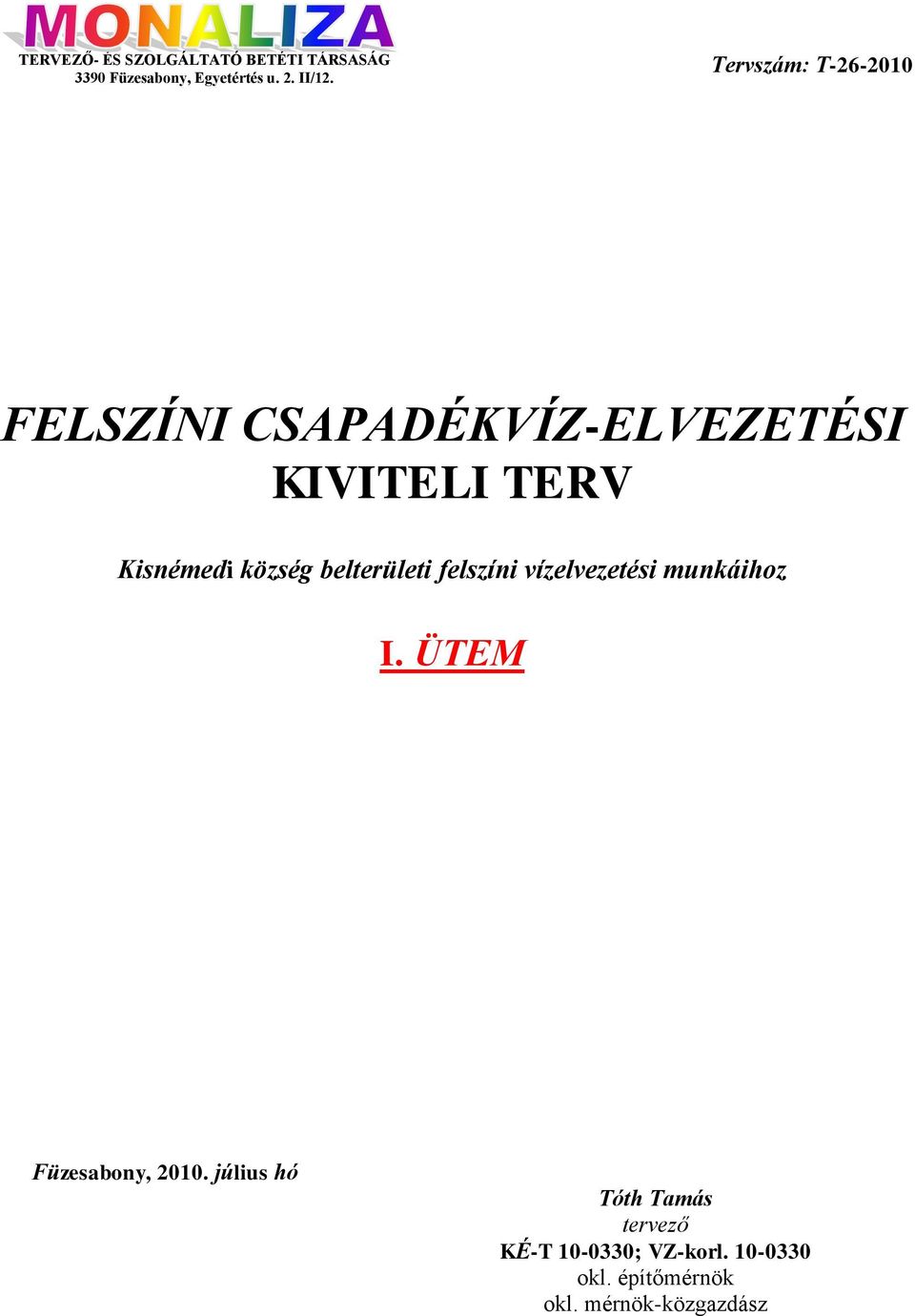

1 TERVEZŐ- ÉS SZOLGÁLTATÓ BETÉTI TÁRSASÁG 3390 Füzesabony, Egyetértés u. 2. II/12. Tervszám: T FELSZÍNI CSAPADÉKVÍZ-ELVEZETÉSI KIVITELI TERV Kisnémedi község belterületi felszíni vízelvezetési munkáihoz I. ÜTEM Füzesabony, július hó Tóth Tamás tervező KÉ-T ; VZ-korl okl. építőmérnök okl. mérnök-közgazdász

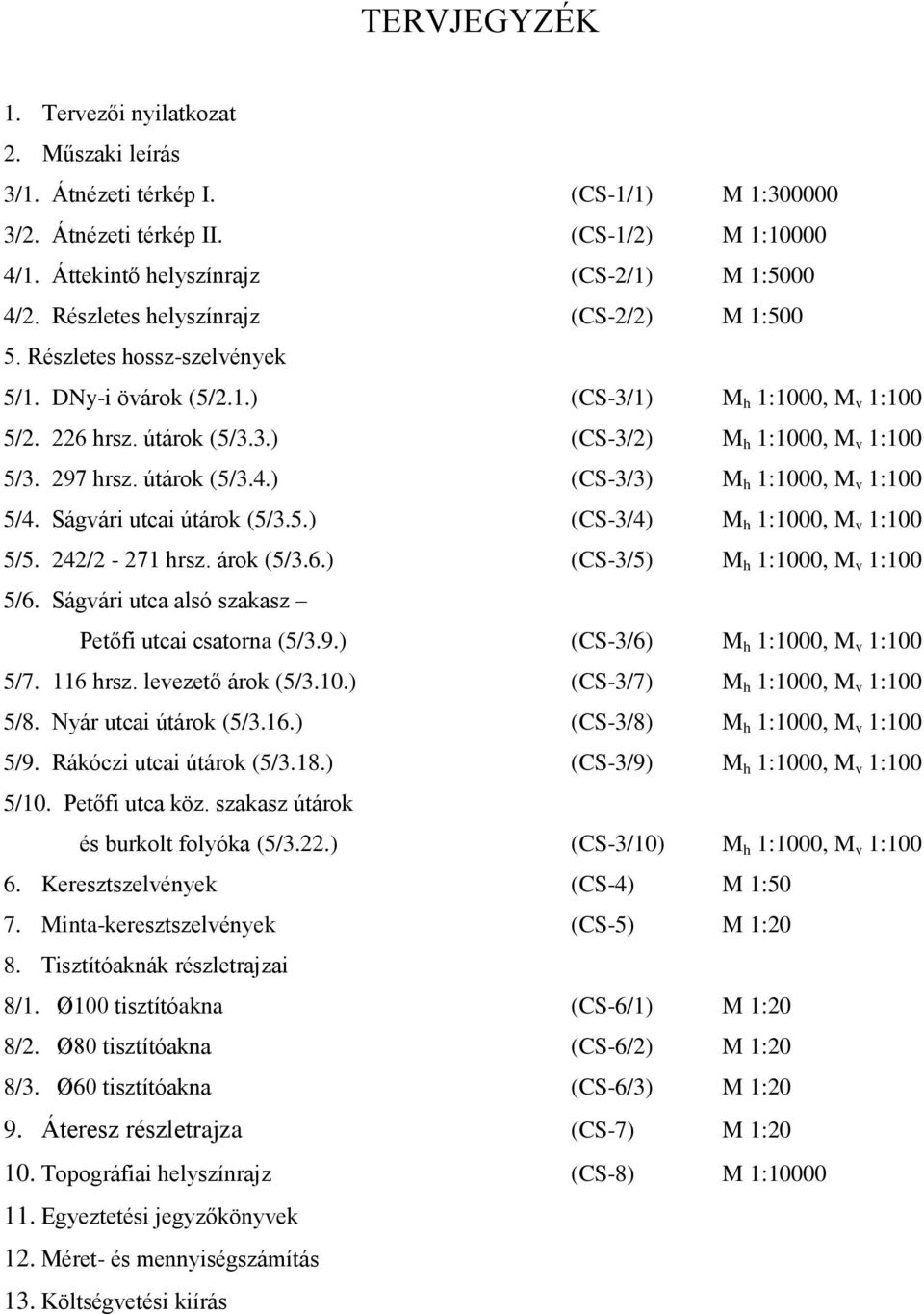

2 TERVJEGYZÉK 1. Tervezői nyilatkozat 2. Műszaki leírás 3/1. Átnézeti térkép I. (CS-1/1) M 1: /2. Átnézeti térkép II. (CS-1/2) M 1: /1. Áttekintő helyszínrajz (CS-2/1) M 1:5000 4/2. Részletes helyszínrajz (CS-2/2) M 1: Részletes hossz-szelvények 5/1. DNy-i övárok (5/2.1.) (CS-3/1) M h 1:1000, M v 1:100 5/ hrsz. útárok (5/3.3.) (CS-3/2) M h 1:1000, M v 1:100 5/ hrsz. útárok (5/3.4.) (CS-3/3) M h 1:1000, M v 1:100 5/4. Ságvári utcai útárok (5/3.5.) (CS-3/4) M h 1:1000, M v 1:100 5/5. 242/2-271 hrsz. árok (5/3.6.) (CS-3/5) M h 1:1000, M v 1:100 5/6. Ságvári utca alsó szakasz Petőfi utcai csatorna (5/3.9.) (CS-3/6) M h 1:1000, M v 1:100 5/ hrsz. levezető árok (5/3.10.) (CS-3/7) M h 1:1000, M v 1:100 5/8. Nyár utcai útárok (5/3.16.) (CS-3/8) M h 1:1000, M v 1:100 5/9. Rákóczi utcai útárok (5/3.18.) (CS-3/9) M h 1:1000, M v 1:100 5/10. Petőfi utca köz. szakasz útárok és burkolt folyóka (5/3.22.) (CS-3/10) M h 1:1000, M v 1: Keresztszelvények (CS-4) M 1:50 7. Minta-keresztszelvények (CS-5) M 1:20 8. Tisztítóaknák részletrajzai 8/1. Ø100 tisztítóakna (CS-6/1) M 1:20 8/2. Ø80 tisztítóakna (CS-6/2) M 1:20 8/3. Ø60 tisztítóakna (CS-6/3) M 1:20 9. Áteresz részletrajza (CS-7) M 1: Topográfiai helyszínrajz (CS-8) M 1: Egyeztetési jegyzőkönyvek 12. Méret- és mennyiségszámítás 13. Költségvetési kiírás

3 1. Tervezői nyilatkozat Kisnémedi község felszíni vízelvezetési kiviteli terve I. üteméhez

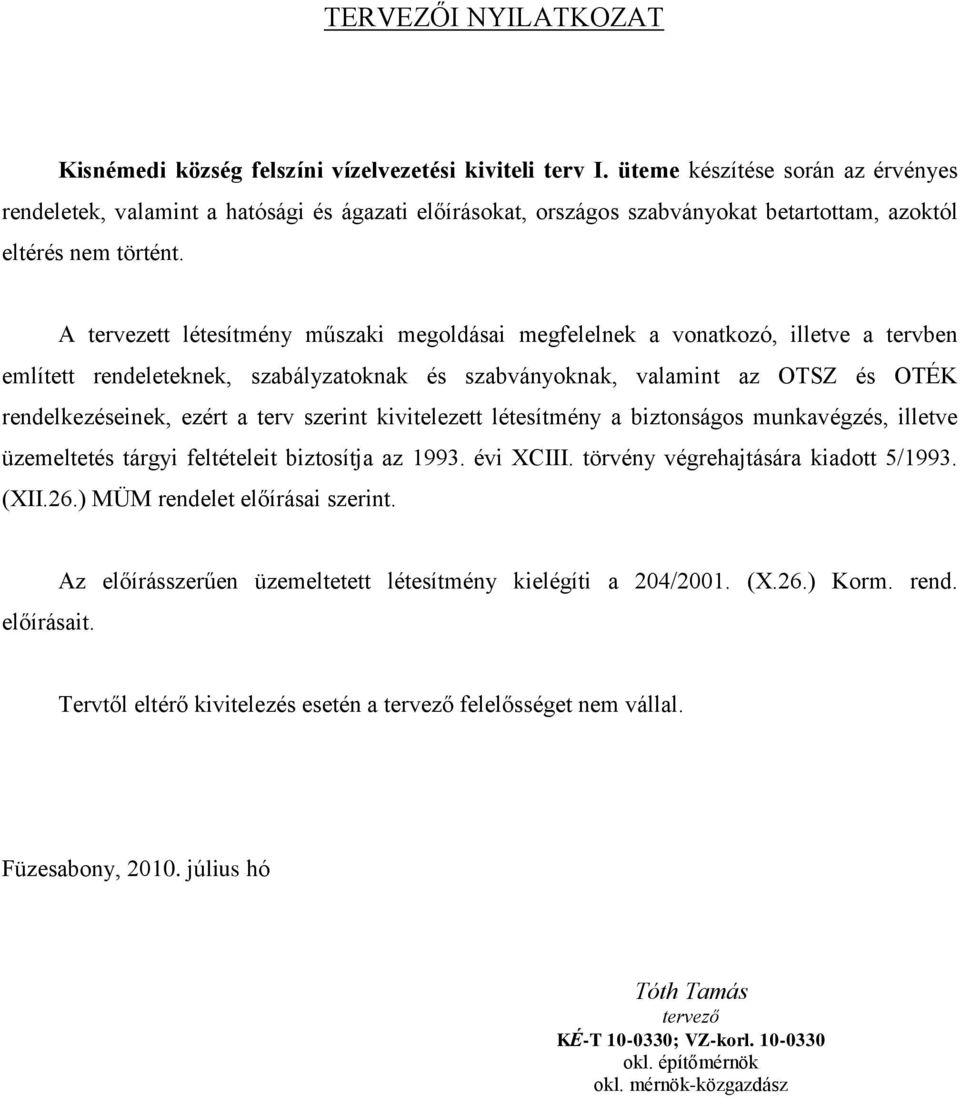

4 TERVEZŐI NYILATKOZAT Kisnémedi község felszíni vízelvezetési kiviteli terv I. üteme készítése során az érvényes rendeletek, valamint a hatósági és ágazati előírásokat, országos szabványokat betartottam, azoktól eltérés nem történt. A tervezett létesítmény műszaki megoldásai megfelelnek a vonatkozó, illetve a tervben említett rendeleteknek, szabályzatoknak és szabványoknak, valamint az OTSZ és OTÉK rendelkezéseinek, ezért a terv szerint kivitelezett létesítmény a biztonságos munkavégzés, illetve üzemeltetés tárgyi feltételeit biztosítja az évi XCIII. törvény végrehajtására kiadott 5/1993. (XII.26.) MÜM rendelet előírásai szerint. előírásait. Az előírásszerűen üzemeltetett létesítmény kielégíti a 204/2001. (X.26.) Korm. rend. Tervtől eltérő kivitelezés esetén a tervező felelősséget nem vállal. Füzesabony, július hó Tóth Tamás tervező KÉ-T ; VZ-korl okl. építőmérnök okl. mérnök-közgazdász

5 2. Műszaki leírás Kisnémedi község felszíni vízelvezetési kiviteli terve I. üteméhez

6 MŰSZAKI LEÍRÁS 1. ELŐZMÉNYEK, TERVEZÉSI FELADAT: 1.1. A tervezés előzményei, megbízás az engedélyezési terv elkészítésére: Kisnémedi község belterületén a záporszerű, nagy intenzitású esőzések az utóbbi néhány évben több alkalommal is nagyon sok problémát okoztak. Ezért a község önkormányzata elhatározta a település csapadékvíz-rendszerének felújítását, korszerűsítését. A meglévő települési útárkok, víznyelők, átereszek, folyókák a nagyobb esőzések során szine minden alkalommal felmondják a szolgálatot, és a lezúdúló csapadék a maga útját járva jut be a befogadó Némedi-patakba, ezzel nem kis kellemetlenséget okozva a lakosok számára. A település felszíni csapadékvíz-elvezető rendszere elhasználódott, az árkok, az átereszek feliszapolódtak, eltömődtek, a magasabb részekről a patak felé húzódó levezető árkok nem funkcionálnak, illetve részben ki sem épültek, a Némedi-patak medre is több szakaszon elfajult, gazos, néhol szemetes is, de szinte a teljes belterületi hosszán rendezetlen. Nyilvánvalóvá vált, hogy a probléma lokális kezelése nem nyújt elégséges megoldást. A település egészét kell vizsgálat alá venni, és megtalálni a jó és lehetőleg a végleges megoldást a község felszíni vízelvezetési problémáira. A település csapadékvíz-elvezető rendszerének felülvizsgálatával, majd a vizsgálat megállapításai alapján egy javaslat kidolgozásával, illetve ezen javaslat elfogadása után a község átfogó, komplex csapadékvíz-elvezetése engedélyezési terv-szintű megtervezésével Kisnémedi község Önkormányzata cégünket bízta meg. A megrendelés az alábbiak elvégzésére terjedt ki: 1.) a település meglévő csapadékvíz-elvezető rendszereinek állapotfelmérése, felülvizsgálata különös tekintettel az esőzések idején problémás területeken jelentkező gondok megoldására; 2.) a megoldási javaslat kidolgozása, mely a település vezetése és a lakosság egyetértésével kerül véglegesítésre; 3.) a község átfogó, komplex csapadékvíz-elvezetése engedélyezési terv-szintű megtervezése A vízjogi engedélyezési tervezés utáni lépések: Az előzetes, mindenre kiterjedő geodéziai munkálatok és az alapadatok, közműnyomvonalak beszerzése után az engedélyezési terv elkészült, amely azután a Közép-Duna-Völgyi Környezetvédelmi, Természetvédelmi és Vízügyi Igazgatóság június 18-án KTVF: /2009. iktatószámon kelt határozatával a vízjogi létesítési engedélyt is megkapta. Időközben - az engedélyezés során folyamatosan körvonalazódó végleges hatósági igények tisztázódása után - előzetes tervezői költségvetési számítás is készült a település egészére vonatkozó beavatkozás elvégzésére. A kivitelezés költségeit 2009-es áron mintegy nettó millió forintra irányoztuk elő, amely a kivitelezők bevonásával elvégzett kalkulációk pontosítása után nettó millió forintra emelkedett. Ez alapján sajnos nyilvánvlóvá vált, ami már korábban is sejtettünk, hogy egy ütemben a tervezett vízelvezetés még pályázati segítséggel és források igénybevételével sem lesz elvégezhető.

7 1.3. Pályázati lehetőségek: évben pályázati lehetőség nyílt csapadékvíz-elvezetési rendszerek korszerűsítése kivitelezésére, bár lényegesen kisebb, mintegy 60 millió forintos támogatási összeggel. Ez a keret a Kisnémedi területén elvégzendő beavatkozások költségeinek mintegy ötödét fedi le, ezért felkérést kaptunk a jogerős vízjogi engedélyezési terv alapján egy ésszerű szakaszolás kialakításához egy javaslat elkészítésére és előterjesztésére az önkormányzat részére, amely megvitatása és elfogadása után összhangban a pályázati lehetőséggel az I. ütem kiviteli terve elkészülhet, természetesen a pályázható összeghatár maximális figyelembevételével. Ez alapján az I. ütemben a település legneuralgikusabb részének, a délnyugati irányból lefolyó vizek befogadóig tartó útján lévő vízelvezetési rendszerek egy részének kiviteli terveit készítjük el, amely azért sem egyszerű, mert a szűkös rendelkezésre álló keret jelentős mértékben behatárolja mozgásterünket. Ugyanakkor mind a Megrendelő, mind a pályázat kiírója, mind pedig a lakosság elvárja, hogy egy műszakilag működő rendszert kapjon, tehát csak olyan szakaszokat vettünk számításba a tervezésnél, amely a csapadékvizek befogadóig történő elvezetését megoldja. 1.4.Jelenlegi megbízás: Jelen tervdokumentáció a település legneuralgikusabb részének, a délnyugati irányból lefolyó vizek befogadóig tartó útján lévő csapadékvíz-elvezető rendszer rekonstrukciója I. üteme kiviteli tervét tartalmazza. Tehát nevesítve a délnyugati övárok, a 226 hrsz-ú utca első szakasz árok, a 297 hrsz-ú utcai árok, a Ságvári utcai árok, a 242/2 271 hrsz-ú árok, a Ságvári utca alsó szakasza Petőfi utcai csatorna, a 116 hrsz-ú árok, a Nyár utcai árok, a Rákóczi utcai árok és a Petőfi utca középső szakasz árok kiviteli terveit foglalja magában jelen tervdokumentáció. 1.5.Egyebek: A teljesség kedvéért megjegyezzük, hogy a tervezési területen időközben a korábban történt viharkárok helyreállítása után a tovább már halaszthatatlan beavatkozások közül elkészült a Liszt Ferenc utcai árok, a József Attila utcai árok, a 226 hrsz-ú utca második szakasz árok, illetve a Rákóczi utcában az árok egy szakasza. Az ugyancsak vízjogi étesítési engedéllyel rendelkező délnyugati övárok csapadékcsatornában haladó alsó szakasza, amely az országos közút alá került betervezésre, nagy valőszínűséggel más, kedvezőbb nyomvonalon fog haladni, így az elvetésre kerülő szakasz kiviteli terveit nem készítettük el. A új szakaszra természetesen előzetesen vízjogi létesítési engedélyt kell beszerezni.

8 2. A JELENLEGI ÁLLAPOT RÉSZLETES ISMERTETÉSE. TERVEZÉS- ELŐKÉSZÍTŐ MUNKÁK: 2.1. A jelenlegi állapot részletes ismertetése: A település a Némedi-patak völgyében fekszik. A község kül- és belterületére eső csapadékvizeket ez a vízfolyás és mellékágai szállítják el a befogadójukig, a Galgáig. A Némedipatak külterületi szakasza a Galgamenti Víztársulás kezelésében van, a belterületi szakasz kezelője Kisnémedi község Önkormányzata. A medrek főleg a külterületi szakaszon növényzettel erősen benőttek, sok helyen nagy a feliszapolódás. A település topográfiai szempontból változatos, a meredek domboldalakról lezúduló csapadékvizek a völgyfenéken kisebb lejtésű patakszakaszba érkeznek, amelyben a vízsebesség csökken, itt a vízfolyások vízszintje megnő. Az utcák víztelenítése jelenleg főleg kétféle módon történik, vagy egy ill. kétoldali vízelvezető árokkal, helyenként pedig vápás rendszerű (homorú útprofilú) vízelvezetéssel. A vápás rendszerű vízelvezetés előnye, hogy kis szabályozási szélességű utaknál is megoldást biztosít, de ugyanakkor a vápa középvonalán sok hordalék gyűlhet össze, nagyobb esők alkalmával szinte lehetetlen a közlekedés, valamint télen a középen lefolyó víz megfagyhat, és ezzel balesetveszélyt teremthet. Néhány út mentén még szikkasztó árkok is találhatóak, de ezek száma csekély. A meglévő útárkok nagy többsége feliszapolódott, eltömedékelődött, a szükséges profil töredéke áll csak rendelkezésre. A kapubejárókban alkalmazott változatos átmérőjű átereszek is sok helyütt korlátozzák az útárkok átbocsátóképességét, kiöntéssel fenyegetve a környező területeket. A belterületi határok mentén a külterületi domboldalakról lefutó vizek ellen az övárokrendszer csak kismértékben épült ki, ennek hiánya az utak erodáltságán és a nagymennyiségű hordalékon látható. Az teljes övárokrendszer megépítése ezért kiemelten fontos, ez az elsődlegesen elvégzendő feladat, mert ezzel a belterületek védelmét jól meg lehet oldani. A DNY-i övárok jelentős felújításra szorul, a település északi-északkeleti részén lévő övárok részben új nyomvonalra helyezendő, az északnyugati határok pedig teljesen védtelenek a lefolyó vizekkel szemben, mivel az ide szükséges övárok szinte teljes egészében hiányzik. Az övárkok bevezetése-bekötése a befogadó Némedi-patakba szintén nem megoldott. Az övárokban összegyűlő nagy mennyiségű vizek kiöntésmentes levezetésére méretezett csatornák és levezető árkok építésével nyílik lehetőség, azonban sajnos a beépítési sajátosságok és kötöttségek miatt ez nem egyszerű feladat. A felszíni vizek érdekében a vizek környezetében nem folytathatóak olyan tevékenységek, melyek a vízminőséget kedvezőtlenül befolyásolják, így különösen - hulladékok, szennyvizek a felszíni vizekbe nem vezethetők; - összegyűjtött csapadékvizek csak abban az esetben vezethetők élővízfolyásba, ha a 203/2001. (X.26.) Korm. rendelet II/2 vízminőség-védelmi területre vonatkozó előírásait teljesítik; - növényvédelmi tevékenységek az 5/2001. (I.16.) FVM rendeletnek megfelelően a vízfelületek m-es környezetében a növényvédőszer veszélyességétől függően nem folytathatók.

9 A vizek öntisztulásának elősegítése érdekében a vízparti sávban a természetközeli ligetes fás társulások, természetközeli ökoszisztémák védelmét biztosítani kell. A pénzügyi lehetőségek miatt az ütemezett kiépítés jöhet csak szóba. Ez alapján az I. ütemben a település legneuralgikusabb részének, a délnyugati irányból lefolyó vizek befogadóig tartó útján lévő vízelvezetési rendszerek egy része készül el, konkrétan a délnyugati övárok, a 226 hrsz-ú utca első szakasz árok, a 297 hrsz-ú utcai árok, a Ságvári utcai árok, a 242/2 271 hrsz-ú árok, a Ságvári utca alsó szakasza Petőfi utcai csatorna, a 116 hrsz-ú árok, a Nyár utcai árok, a Rákóczi utcai árok és a Petőfi utca középső szakasz árka Tervezés-előkészítő munkák: A tervezés alapadatául szolgált a terület általunk évben végzett geodéziai felmérése, továbbá az Önkormányzat és a közműszolgáltatók adatszolgáltatásai, a Galgamenti Víztársulás mértékadó vízhozamokra vonatkozó információi, illetve legfőképpen Társaságunk júliusában elkészített vízjogi engedélyezési terve. A jelen kiviteli tervben szereplő magassági adatok Balti alapszintre vonatkoznak. A kiindulási magassági pont a Templom K-i falában található csap, melynek magassága 202,16 m Bf. A terep magassága a tervezési területen m közötti értékek között mozog. A tervezéshez rendelkezésre állt a terület digitális földhivatali alaptérképét. Az I. ütem csapadékvíz-elvezetés kiviteli tervéhez 1:10000 áttekintő térképet mellékeltünk-, illetve 1:1000 léptékű átnézeti helyszínrajzot és 1:500 léptékű részletes helyszínrajzokat készítettünk. A tervezés során a készülő tervet a Megrendelővel egyeztettük és az ott felmerült észrevételek figyelembevételével készült el a végleges terv.

10 3. A VÍZELVEZETÉSI RENDSZEREK KIALAKÍTÁSA: 3.1. DNY-i övárok és levezető csatorna (5-2-1): A délnyugati övárok a település Váchartyán felé eső határában a Nyár utcával párhzuamosan halad, majd a Liszt Ferenc utca, a József Attila utca, a 297 hrsz. út, valamint a 246 hrsz. utak felső végeivel érintkezve, ezekre merőlegesen húzódik az árok. Továbbvezetése a befogadó Némedi-patak felé nem megoldott, jelenleg ez az egyik fő probléma. Az övárok meglévő nyomvonala a részletes helyszínrajzon ábrázolásra került. Eszerint nyilvánvaló, hogy nagyobbrészt idegen területen, külterületi szántóföldeket érintve halad az övárok. A meder fenékszintjei teljesen rosszak. Ezért először is évben a legproblémásabb szakaszon egy ehnye mederfenék-korrekció készült el, mellyel a Rákóczi utca közepén előfordult vízbetöréseknek sikerült elejét venni. A kidolgozott megoldás a következő: a Nyár utca szabályozási szélességének 14 m-ben történő maghatározása után a későbbiekben megtervezendő és kiépítendő út külterület felőli oldalán kerül kialakításra az övárok első szakasza. Ezen szakasz és a kapcsolódó szántóterület víztelenítése a kiépült Liszt Ferenc utcai burkolt árkon keresztül történik. A következő övárok-szakasz a Liszt Ferenc utca és a József Attila utca közötti szakasz kapcsolódó külterületi szántóterület víztelenítését oldja meg, amely a szintén kiépült József Attila utcai útárkon keresztül kerül levezetésre. A József Attila utca és a 297 hrsz. út közötti szakasz és a 297 hrsz. utca utáni 150 m hosszúságú övárok-szakaszban összegyűlő csapadékvizek a 297 hrsz. árkon keresztül kerülnek továbbvezetésre a befogadó felé, míg a fennmaradó mintegy 385 m hosszúságú szakasz a 334 hrsz. utca végéig épül ki. Az övárok hosszesése a tervezési szakaszon 0,40 3,80 % értékek között változik. Mederszelvénye 1 m-es mederszélességgel, 1:1-es rézsűvel, betonlap-b urkolattal kerül kialakításra. A burkolás a mederszinttől két sorban épül, efölött a rézsű körömpontig történő kialakításával szükséges a terepre való kifuttatás. A betonlap-burkolat sszükséglet folyóméterenként: 2,40 m 2 /fm hrsz.-ú utca (5-3-3): A 226 hrsz. levezető árok nyomvonalát a későbbiekben kialakításra kerülő útburkolat helyének biztosításával az utca bal oldali részén a helyszínrajzon feltüntetett helyre kell kiépíteni úgy, hogy a Zrínyi úti meglévő burkolt árokhoz egy 61,30 fm hosszúságú Ø400-as csatornaszakasz és egy tisztítóakna (A 29 ) építésével biztosítjuk a kapcsolatot. Ebbe a tisztítóaknába terveztük bekötni a Zrínyi utcai útárkot. A tervezett levezető árok csatlakozik a Szabadság utca alatti meglévő Ø600-as átereszhez, mely a lefolyó vizek továbbvezeztését biztosítja a 130 hrsz. levezető árkon keresztül a befogadó Némedi-patak irányába. A burkolt árok hosszesése a tervezési szakaszon 13,71 %-os. Mederszelvénye 40 cm-es mederszélességgel, 1:1-es rézsűvel, egy sor betonlap-burkolattal kerül kialakításra 91,90 m hosszon hrsz.-ú árok (5-3-4): A 297 hrsz. levezető árok nyomvonalát a helyszínrajzon feltüntetett helyre kell kiépíteni a DNy-i övárokhoz kapcsolódóan a külterületi szántóról lefolyó csapadékvizek továbbvezetésének biztosítására 14,50 fm hosszon. Az árvízkárok utáni helyreállítás során megépült mintegy 100 fm burkolt árokig, amely csatlakozik a Rákóczi utca alatti meglévő Ø400-as áteresz-párhoz, mely a lefolyó vizek továbbvezeztését biztosítja a Ságvári utcai útárkon keresztül a befogadó Némedipatak irányába.

11 A burkolt árok hosszesése a tervezési szakaszon 5,05 5,43 % értékek között változik. Mederszelvénye 40 cm-es mederszélességgel, 1:1-es rézsűvel, egy sor betonlap-burkolattal kerül kialakításra 14,50 m hosszon Ságvári utcai útárok (5-3-5): A Ságvári utcai útárok nyomvonalát a helyszínrajzon feltüntetett helyre kell kiépíteni a Rákóczi úti meglévő burkolt árokhoz kapcsolódóan. Az árok keresztezi a Ságvári utca alatti meglévő Ø600-as áteresz-párt, majd a 272 hrsz. gyalogút alatti meglévő Ø600-as átereszt, majd csatlakozik a 267 hrsz ingatlan alatti meglévő monolit 1m-es nyílású csatornához, mely a lefolyó vizek továbbvezeztését biztosítja a Petőfi utcai meglévő monolit útárkon keresztül a befogadó Némedi-patak irányába. A Ságvári utcai burkolt árok hosszesése a tervezési szakaszon 1,16 9,27 % értékek között változik. Mederszelvénye 40 cm-es mederszélességgel, 1:1-es rézsűvel, két sor betonlapburkolattal kerül kialakításra összesen 325,70 m hosszon. A kapubejárók alatti átereszek Ø400- as betoncsövek /2 271 hrsz. levezető árok (5-3-6): A 242/2 271 hrsz. levezető árok nyomvonalát a helyszínrajzon feltüntetett helyre kell kiépíteni a Rákóczi úti tervezett burkolt árokhoz kapcsolódóan. Az árok keresztezi a 272 hrsz. gyalogutat, ahová egy Ø600-as átereszt terveztünk, majd egy újabb, a 271 hrsz. levezető árok következik, mely a Petőfi utca alatt kiépítendő Ø600-as átereszbe köt be egy tisztítóakna (A 30 ) közbeiktatásával. Ez biztosítja a lefolyó vizek továbbvezeztését a 111 hrsz. levezető árkon keresztül a befogadó Némedi-patak irányába. A levezető árok hosszesése a tervezési szakaszon 5,10 6,57 % értékek között változik. Mederszelvénye 40 cm-es mederszélességgel, 1:1-es rézsűvel, két sor betonlap-burkolattal kerül kialakításra összesen 283,15 m hosszon. Az átereszek anyaga S60/100 betoncső, esésük 5,39-, illetve 3,60 4,40 %-os Ságvári utca alsó szakasz Petőfi utcai csatorna (5-3-9): A Ságvári utca alsó szakasz Petőfi utcai csatorna nyomvonalát a helyszínrajzon feltüntetett helyre kell kiépíteni. A Ságvári utcában egy betonlap-burkolatú burkolt folyóka épül 34,20 fm hosszon, 40 cm szélességgel, mely az (A33 jelű vízyelőaknába kerül bekötésre. Innen a Petőfi út burkolata melletti söldsávban 54,65 fm hosszú Ø300-as csatorna épül további két akna közbeiktatásával. Végül a csatorna bekötésre kerüla 116 hrsz. levezető árokba. A burkolt folyóka 40x20x10 előregyártott betonlwpból készül, hosszesése a tervezési szakaszon 9,94 %-os. A csapadékcsatorna anyaga S30/100 betoncső, esése 2,82 16,21 % közötti értékű hrsz. levezető árok (5-3-10): A 116 hrsz. levezető árok nyomvonalát a gyalogjárda jobb oldalán a helyszínrajzon feltüntetett helyre kell kiépíteni a Ságvári utca alsó szakasz Petőfi utcai csatorna és a Némedipatak ,70 szelvénye között. A burkolt árok hosszesése a tervezési szakaszon 3,27 %-os. Mederszelvénye 40 cm-es mederszélességgel, 1:1-es rézsűvel, egy sor betonlap-burkolattal kerül kialakításra 52,00 m hosszon.

12 3.8. Nyár utcai útárok (5-3-16): A Nyár utcai útárok nyomvonalát a helyszínrajzon feltüntetett helyre a járda és a későbbiekben kiépülő burkolt út közötti területre kell kiépíteni a Liszt Ferenc úti meglévő burkolt árokhoz kapcsolódóan oly módon, hogy az épülő A 38 jelű tisztítóaknába kötjük be egy Ø300-as áteresszel. A Nyár utcai burkolt árok hosszesése a tervezési szakaszon 2,44 7,26 % értékek között változik. Mederszelvénye 40 cm-es mederszélességgel, 1:1-es rézsűvel, egy sor betonlapburkolattal kerül kialakításra összesen 190,00 m hosszon. A kapubejárók alatti átereszek Ø300- as betoncsövek Rákóczi utcai útárok (5-3-18): A Rákóczi utcai útárok nyomvonalát a helyszínrajzon feltüntetett helyre a Zrínyi utcai útárokhoz hasonló módon a meglévő földárok nyomvonalába kell kiépíteni a meglévő esésviszonyok figyelembevételével. A tervezési szakaszon csak kismértékű árokfenék-kiigazítás szükséges a hossz-szelvény szerint. A Rákóczi utcai burkolt árok hosszesése a tervezési szakaszon 0,72 11,44 % értékek között változik. A két irányú esés miatt az árok felső szakaszát a Ságvári utcai útárokba kötjük be, a középső 250 m-es szakasz a 242/2 271 hrsz. levezető árokba kerül bekötésre, míg az utca alsó 246 m-es szakasza a Kossuth út felső szakasz bal oldali útárokba köt be. Az árok mederszelvénye 40 cm-es mederszélességgel, 1:1-es rézsűvel, egy sor betonlapburkolattal kerül kialakításra összesen 371,95 m hosszon. A kapubejárók alatti átereszek Ø300- as betoncsövek Petőfi utca középső szakasz útárok és burkolt folyóka (5-3-22): A Petőfi utca középső szakasz útárok és burkolt folyóka nyomvonalát a helyszínrajzon feltüntetett helyre az út burkolatszéléhez kell kiépíteni a meglévő esésviszonyok figyelembevételével, 51,70 m hosszon, 80 cm szélességgel, 40x40x10-es betonlap-burkolat alkalmazásával a hossz-szelvény szerint. A tervezési szakaszon a burkolt folyóka esése 2, % értékek között változik. Egy víznyelőakna alkalmazásával és 4,0 m Ø300-as áteresszel a lefolyó vizeket bekötjük a meglévő burkolt útárokba.

13 4. A TERVEZETT CSAPADÉKVÍZ-ELVEZETŐ RENDSZEREK HIDROLÓGIAI MÉRETEZÉSE: 4.1. Tervezési feladat: Kisnémedi község csapadékvíz-elvezetésének biztosítására övárkokat, csapadékcsatornákat, nyílt burkolt vízelvezető árkokat, burkolt folyókákat terveztünk. Méretezendők a csapadékcsatornák-, illetve az árkok befogadók előtti szelvényei Kiindulási adatok: A számítás az MI 10167/2 és 10167/3 alapján készült. Jellemzők: Gyakoriság: 2 év Csapadék intenzitás: i p = 203 l/s/ha Csapadékintenzitás időtartama: t=10 perc Lefolyási tényező: α = 0,15 (rét, legelő) Összegyülekezési idő: a vízgyűjtő terület méretét figyelembe véve: t=10 perc. Vízgyűjtő területek: DNY-i övárok vízgyűjtő területei: A 4 = 3,85 ha; Befogadók: a Némedi-patak, az alábbiak szerint: DNY-i övárok: I. és II. bal oldali útárkai és a II. jelű út alsó szakasz jobb oldali útárka vízgyűjtő területének befogadója a K B szelvény után csapadékcsatorna-szakasz Mértékadó csapadékból származó vízhozamok: K B szelvény esetében: Q m =α i p B = 0, ,85 = 117,23 l/s Talpárok méretezése: Tervezett burkolt útárok adatai: kialakítás: nyílt burkolt árok, 40 cm-es fenékszélességgel, 1:1 rézsűvel; határsebesség: v min = 0,3 m/s, v max = 6,0 m/s; vízoszlop-magasság: h = 0,20 m; b = 0,20 m; nedvesített felület: F = (0,4+0,2) 0,20 = 0,12 m 2 ; nedvesített kerület: P = 0, ,2828 = 0,9656 m; hidraulikus sugár: R = F/P = 0,12/0,9656 = 0,1243 m; érdességi tényező burkolt ároknál: 0,013; sebességi karakterisztika: s = 19,769 m 3 /s. K B szelvény esetében: Közepes sebesség: v k = s I = 19,769 0,08 = 5,59 m/s; Vízemésztő képesség: Q = F v k = 0,12 5,59 = 0,671 m 3 /s = 671,0 l/s Talpárok méretezésének ellenőrzése: K B szelvény esetében: v min = 0,3 m/s < v k = 5,59 m/s < v max = 6,0 m/s, tehát megfelel! Q m = 117,23 l/s < 671,0 l/s = Q, tehát megfelel! Tehát a 40 cm fenékszélességű, 40 cm fenékmélységű, 1,20 m széles trapézszelvényű árok az útról és a járdáról lefolyó vizek elvezetését nagy biztonsággal képes ellátni.

14 5. A MŰTÁRGYAK KIÉPÍTÉSÉRE VONATKOZÓ ÁLTALÁNOS ELŐÍRÁSOK: 5.1. Csapadékcsatornák, aknák, víznyelők: A tervezett csatornák minimális lejtése: 2,0 ezrelék. A csatrona átmérője NÁ KG-PVC. A csatornákat homokágyazatba kell fektetni, illetve homokvisszatöltést kell alkalmazni, és azt Trγ=85 %-os tömörségi fokra kell tömöríteni. A további szelvényrészben Trγ=95 % tömörségi fokot kell elérni. A tervezett tisztító aknák előregyártott elemekből, előre gyártott szűkítő elemekből, monolit fenékrésszel épülnek. A monolit beton minősége: C 16-32/KK. Az aknák belső felületét 3 rétegű vízzáró vakolattal kell ellátni, a fenékrészen a folyyásiránynak megfelelő künetet kell kialakítani. A tisztítóaknák lefedése öntöttvas kerettel és fedlappal, a víznyelőké 48x48 cm-es öntötvas ráccsal történik Burkolt árkok, burkolt folyókák: A burkolt árkok kétféle méretben kerülnek kialakításra. Az övárok esetében 80 cm szélességű folyásfenék készül, 1:1-es rézsűvel, két sor betonlap-burkolattal. A belterületi út- és levezetőárkok esetében 40 cm szélességű folyásfenék készül, 1:1-es rézsűvel, egy sor betonlapburkolattal. A betonlapokat 10 cm homokos kavics ágyazatba kell fektetni, az ágyazatot Trγ=85 %-os tömörségi fokra kell tömöríteni. Azokon a helyeken, ahol burkolt árok a rendelkezésre álló szélesség miatt nem alakítható ki, ott 40x40x10-es betonlapokból 80 cm szélességgel burkolt folyóka épül. A betonlapokat itt is 10 cm homokos kavics ágyazatba kell fektetni, az ágyazatot pedig Trγ=85 %-os tömörségi fokra kell tömöríteni. 6. KIVITELEZÉSI ELŐÍRÁSOK Mindennemű keresztező vezetékkel kapcsolatos munkavégzéshez megfelelő szakközeg jelenléte szükséges. A vezetékek előírt körzetében gépi földmunka végzése tilos! A keresztező vezetékek pontos helyét kutatóárkokkal kell meghatározni. 7. KÖZMŰVEK, IDEGEN TERÜLET IGÉNYBEVÉTEL: A tervezett építési munka idegen területeket is érint. A tulajdonosok hozzájárulásának beszerzése a Megbízó feladatát képezi. A tervezési szakaszokon az alábbi közművek épültek ki: elektromos- és távközlési légkábel, kábeltelevízió légkábel, ivóvízvezeték, gázvezeték. A helyszínrajzokon feltüntettük a meglévő oszlopok helyét és a közművek nyomvonalát is. Az építés folyamán közművek közelében óvatos kézi feltárással meg kell győződni azok valós helyéről! A tervezés során a közművek tulajdonosaitól a közművek nyomvonalait beszereztük. A terv a közműtulajdonosokkal egyeztetésre került, az egyeztetési jegyzőkönyvek a terv mellékletét képezik. Előírásaikat maradéktalanul be kell tartani! Általánosságban megjegyezhető, hogy közművek közelében csak kézi földmunka végezhető, szakfelügyelet mellett. A kivitelezés csak a jegyzőkönyvben rögzítettek ismeretében kezdhető el.

15 Egyébként a kivitelezési munka során fokozott elővigyázatosság szükséges mivel nem kizárt további közművek előfordulása! 8. KÖRNYEZETVÉDELEM, TÁJ- ÉS TERMÉSZETVÉDELEM: A mű kivitelezése során semmiféle, a környezetre és a természetre ártalmas tevékenység nem történhet. A tervezett létesítmények mellett lévő fák épségére a kivitelezés során fokozottan ügyelni kell. Az érintett szakaszokon védett épület nincs. Az építési munkák végzésénél a zajcsökkenés érdekében a munkagépeket egy műszakban kell dolgoztatni. Ki kell küszöbölni a felesleges gépüzemeltetéseket a légszennyeződés csökkenése érdekében. A talaj- és a talajvíz szennyeződés elkerülése érdekébe a munkaterületen a gépek körüli hulladékokat össze kell gyűjteni és a kijelölt helyre kell szállítani. 9. MUNKAVÉDELMI ELÍRÁSOK: Biztosítandó és betartandó az MSZ Építőipari munkák általános biztonságtechnikai követelményei. A munkaterületet látható jelzésekkel el kell határolni. Az árkot jelző korláttal el kell látni és megfelelően meg kell világítani. Gondoskodni kell a térszín alatt elhelyezett közművezetékek, berendezések védelméről. Földmunkák: Biztosítandók és betartandók az MSZ Építőipari földmunkák, dúcolások és alapozások biztonságtechnikai követelményei. A terveket a munkakezdés előtt a kivitelezőnek felül kell vizsgálni, észrevételeit a tervező felé jelezni kell. A földmunkagép hatósugarában üzemszerű villamosvezeték nem lehet. Ismert közművezetékek felett gépi földmunka nem végezhető. Különös gond fordítandó az építési területen lévő elektromos kábelre és gázvezetékre. Közelükben csak kézi földmunka végezhető szakfelügyelet mellett. Beton és vasbetonmunkák: Biztosítandók és betartandók az MSZ Beton és vasbeton munkák biztonságtechnikai követelményei. 10. VEZETÉKKEL TÖRTÉNŐ KERESZTEZÉS: Nem volt. Füzesabony, július hó Tóth Tamás tervező KÉ-T ; VZ-korl okl. építőmérnök okl. mérnök-közgazdász

16 3. Átnézeti térképek Kisnémedi község felszíni vízelvezetési kiviteli terve I. üteméhez M 1:300000; 1:10000

17 4. Részletes helyszínrajzok Kisnémedi község felszíni vízelvezetési kiviteli terve I. üteméhez M 1:1000

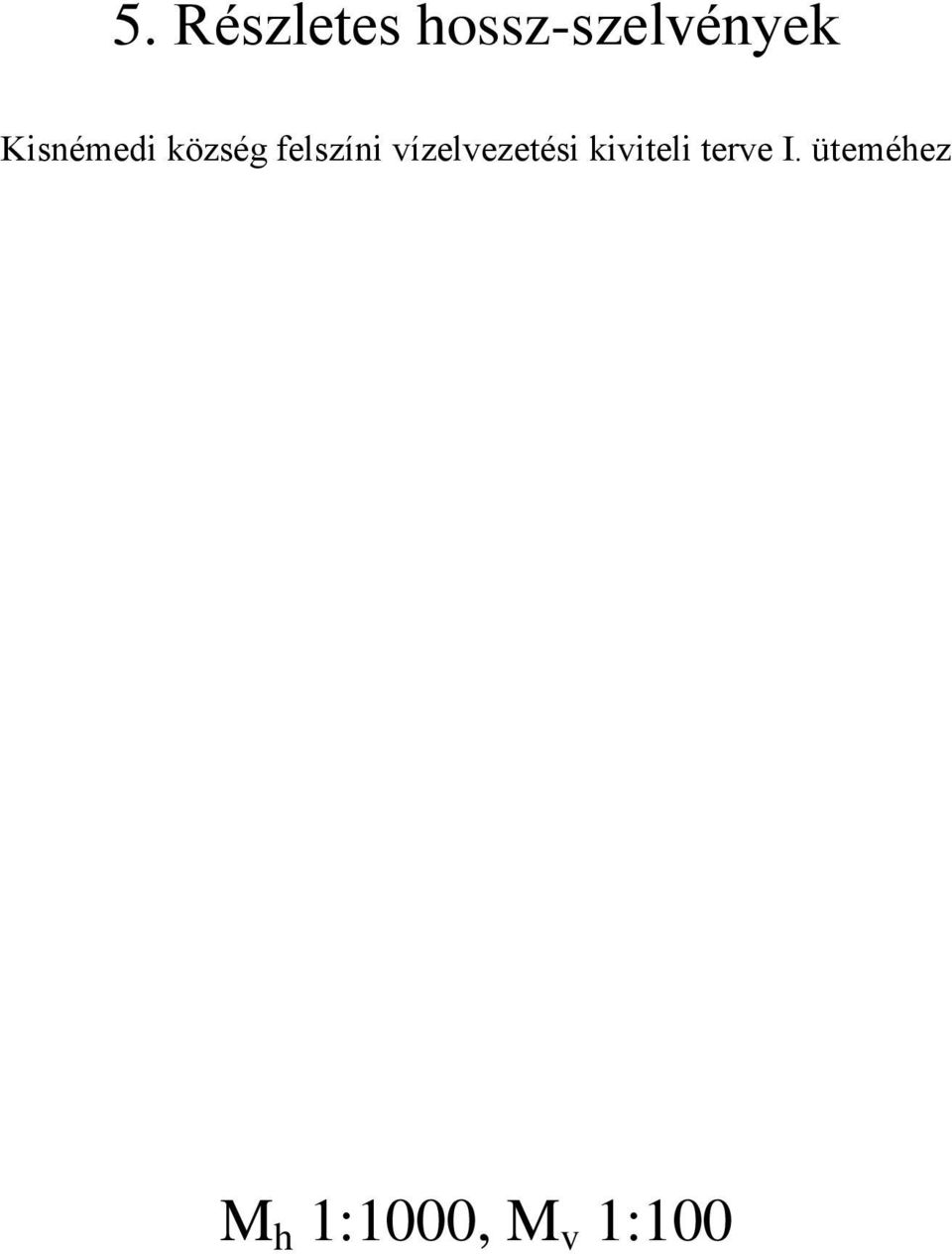

18 5. Részletes hossz-szelvények Kisnémedi község felszíni vízelvezetési kiviteli terve I. üteméhez M h 1:1000, M v 1:100

19 6. Keresztszelvények Kisnémedi község felszíni vízelvezetési kiviteli terve I. üteméhez M 1:100

20 7. Minta-keresztszelvények Kisnémedi község felszíni vízelvezetési kiviteli terve I. üteméhez M 1:50

21 8. Tisztító- és víznyelőaknák részletrajzai Kisnémedi község felszíni vízelvezetési kiviteli terve I. üteméhez M 1:20

22 9. Áteresz részletrajza Kisnémedi község felszíni vízelvezetési kiviteli terve I. üteméhez M 1:20

23 10. Topográfiai helyszínrajz Kisnémedi község felszíni vízelvezetési kiviteli terve I. üteméhez

24 11. Egyeztetési jegyzőkönyvek Kisnémedi község felszíni vízelvezetési kiviteli terve I. üteméhez - DMRV Zrt. Duna Balparti Igazgatóság, Váci Kirendeltség - ELMÜ-ÉMÁSZ Észak-Pesti Üzemigazgatóság, Budapest - INVITEL Zrt., Budaörs - RUBICOM Zrt., Fóti Kirendeltség - TIGÁZ Zrt. Gödöllői Üzem - Magyar Telekom Nyrt., Budapest

25 12. Méret- és mennyiségszámítás Kisnémedi község felszíni vízelvezetési kiviteli terve I. üteméhez

26 13. Költségvetési kiírás Kisnémedi község felszíni vízelvezetési kiviteli terve I. üteméhez
