1 BorsodChem Zrt. Hulladék Gazdálkodási Üzem tervezett szilárd térburkolatának és vízelvezetési rendszerének vízjogi létesítési engedélyezési terve Megrendelő: BorsodChem Zrt Kazincbarcika, Bolyai tér 1. Tervező: BMT Mérnökiroda Kft Salgótarján, Görbe utca 1. Szerződés azonosító: június hó

2 Tartalomjegyzék ELŐZMÉNYEK... 3 JELENLEGI ÁLLAPOT... 3 TERVEZETT MŰSZAKI MEGOLDÁS ISMERTETÉSE... 5 HIDROLÓGIAI ÉS HIDRAULIKAI SZÁMÍTÁSOK... 9 KÖZMŰKERESZTEZÉSEK ÖSSZEFOGLALÁS... 11

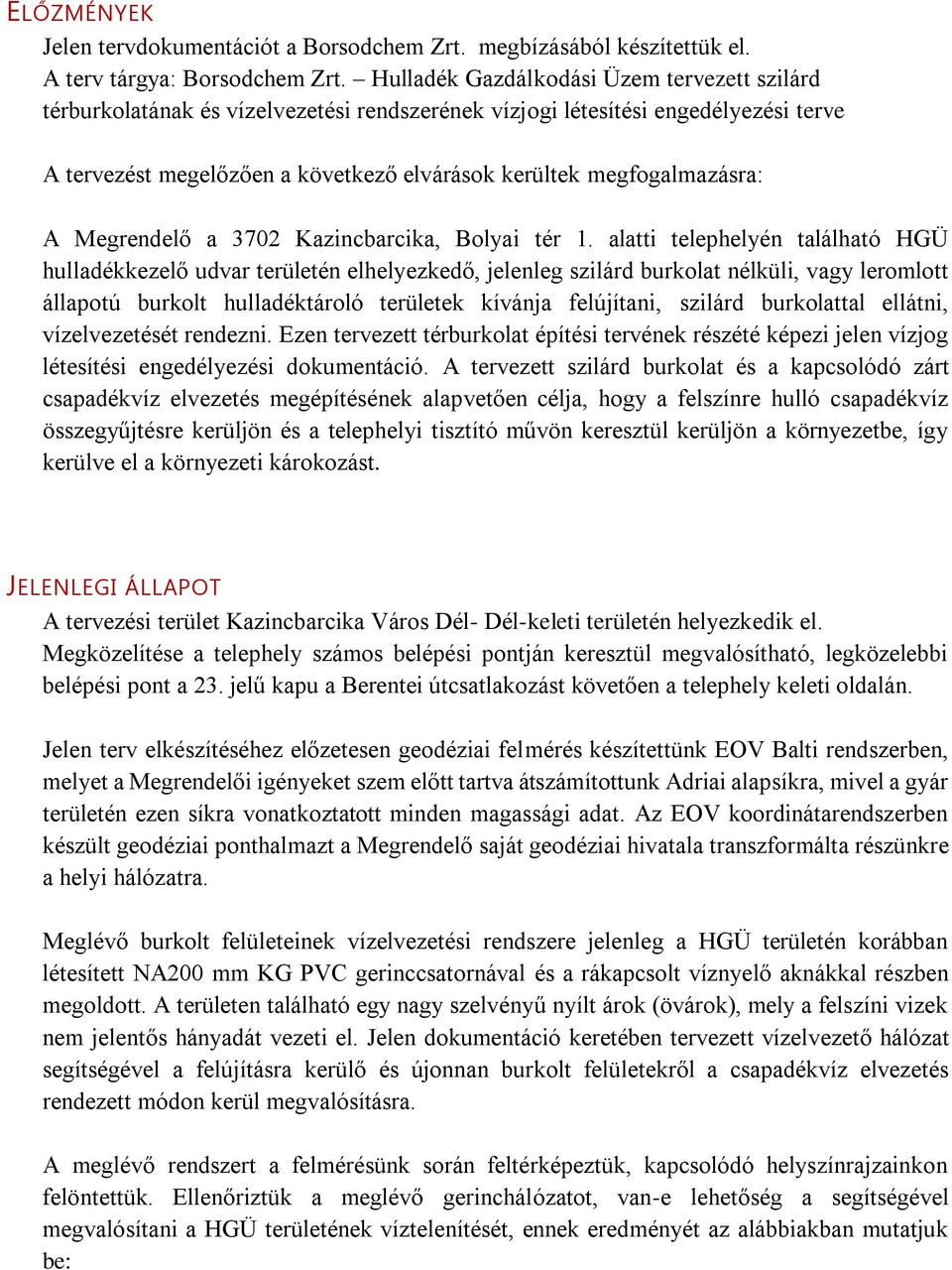

3 ELŐZMÉNYEK Jelen tervdokumentációt a Borsodchem Zrt. megbízásából készítettük el. A terv tárgya: Borsodchem Zrt. Hulladék Gazdálkodási Üzem tervezett szilárd térburkolatának és vízelvezetési rendszerének vízjogi létesítési engedélyezési terve A tervezést megelőzően a következő elvárások kerültek megfogalmazásra: A Megrendelő a 3702 Kazincbarcika, Bolyai tér 1. alatti telephelyén található HGÜ hulladékkezelő udvar területén elhelyezkedő, jelenleg szilárd burkolat nélküli, vagy leromlott állapotú burkolt hulladéktároló területek kívánja felújítani, szilárd burkolattal ellátni, vízelvezetését rendezni. Ezen tervezett térburkolat építési tervének részété képezi jelen vízjog létesítési engedélyezési dokumentáció. A tervezett szilárd burkolat és a kapcsolódó zárt csapadékvíz elvezetés megépítésének alapvetően célja, hogy a felszínre hulló csapadékvíz összegyűjtésre kerüljön és a telephelyi tisztító művön keresztül kerüljön a környezetbe, így kerülve el a környezeti károkozást. JELENLEGI ÁLLAPOT A tervezési terület Kazincbarcika Város Dél- Dél-keleti területén helyezkedik el. Megközelítése a telephely számos belépési pontján keresztül megvalósítható, legközelebbi belépési pont a 23. jelű kapu a Berentei útcsatlakozást követően a telephely keleti oldalán. Jelen terv elkészítéséhez előzetesen geodéziai felmérés készítettünk EOV Balti rendszerben, melyet a Megrendelői igényeket szem előtt tartva átszámítottunk Adriai alapsíkra, mivel a gyár területén ezen síkra vonatkoztatott minden magassági adat. Az EOV koordinátarendszerben készült geodéziai ponthalmazt a Megrendelő saját geodéziai hivatala transzformálta részünkre a helyi hálózatra. Meglévő burkolt felületeinek vízelvezetési rendszere jelenleg a HGÜ területén korábban létesített NA200 mm KG PVC gerinccsatornával és a rákapcsolt víznyelő aknákkal részben megoldott. A területen található egy nagy szelvényű nyílt árok (övárok), mely a felszíni vizek nem jelentős hányadát vezeti el. Jelen dokumentáció keretében tervezett vízelvezető hálózat segítségével a felújításra kerülő és újonnan burkolt felületekről a csapadékvíz elvezetés rendezett módon kerül megvalósításra. A meglévő rendszert a felmérésünk során feltérképeztük, kapcsolódó helyszínrajzainkon felöntettük. Ellenőriztük a meglévő gerinchálózatot, van-e lehetőség a segítségével megvalósítani a HGÜ területének víztelenítését, ennek eredményét az alábbiakban mutatjuk be:

4 Hidrológia F=0,55 ha /A meglévő vízgyűjtő terület (burkolt felületek)/ T= T1+T2 509,7143 t1 L/v 40/1,4 10,71429s t2 t2= L/v0 479/1 499 s Visszatérési idő a m 1 év 133 0,69 2 év 203 0,71 4 év 270 0,72 ip = a * t m [l/s ha], ahol t = T[s]/600 1 év ip= 148,8403 l/s 2 év ip= 227,9195 l/s 4 év ip= 303,6389 l/s α=0,95 Qm= α*ip*f= 77,76 l/s (éves gyakorisággal számítva) Hidraulika Áteresz felvett átmérője (m) KG PVC 200 0,2 Feltételezett telítettség (tizedesben) (k) 0,9 Áteresz/cső lejtése (ezrelékben) 4,1 Mértékadó vízhozam (m3/s) 0,07776 Folyásfenék érdessége (n) 0,01 Maximális víz sebesség (m/s) 7 Számított adatok: α=köbgyök(1-k)*pí*6 αrad= 1, α = a=r*cosα/2 a= 0, m b=(r*sinα/2)*2 b= 0, m h=a+r h= 0, m A=(r2*pí)- (αrad/2*2pí*r2*pí)+(a*b/2) A= 0, m2

5 P=(2*pí-αrad)*r P= 0,47239 m R=A/P R= 0, m c=1/n*r1/6 c= 62,66988 J=(kif. Sz. - bef. Sz.) / L J= 0,0041 v=c*gyök(r*j) v= 0, m/s Q=v*A Q= 0, m3/s Eredmény: Q < Q mértékadó --> Nem felel meg! A fenti elemzésből látható, hogy a meglévő NA 200 KG PVC csövekből épült csatorna hálózat nem tud több burkolt felületet vízteleníteni, a hálózatra kötés csak új gerincvezeték létesítésével valósítható meg átmeneti záportározó beépítésével (puffertározó). TERVEZETT MŰSZAKI MEGOLDÁS ISMERTETÉSE a) A hálózat leírása, főbb szerkezeti anyagai Az egyes felületeket úgy terveztük meg, hogy lehetőség legyen több ütemben megépíteni a létesítményeket, az ütemezési tervet tartva az üzemszerű működés biztosított legyen. A felületeket és a kapcsolódó csatorna szakaszokat az alábbiak szerint bontottuk meg: 26 sz. út építése jelű ág II. ütem I. jelű út építése jelű ág I. ütem II. jelű út építése jelű ág I. ütem III. jelű út építése jelű ág I. ütem K1 terület építése jelű ág I. ütem K2 terület építése jelű ág, II. ütem K3 terület építése jelű ág K4 terület építése jelű ág I. ütem; jelű ág K5 terület építése jelű ág I. ütem K6 terület építése 1-2-0; jelű ágak K7 terület építése jelű ág K8 terület építése jelű ág jelű ág I. ütem: Ezen ütemben a fentiek szerinti burkolt felületekről összegyűjtött csapadékvíz a tervezett I. jelű puffertározóba kerül bevezetésre. Az átmeneti tározást követően, és azzal egy időben DN200 KG PVC csövön került a csapadékvíz elvezetésre a I. ütem befogadójának megjelölt 30 jelű aknába, mely a meglévő gerinchálózat segítségével vezeti el a csapadékvizet a II. jelű telepi szennyvíztisztítóba. Az ág méretfelvételekor folyamatosan bővítettük a szükséges kapacitás eléréséig a gerinccsatorna méretét.

6 I. jelű puffertározó méretezése: A terevezett tározót 20 perc időtartamú csapadékra méretezzük. F=1,2143 ha α=0,95 % ip = a * t m [l/s ha], ahol t = T[s]/600 Qm=170,73 l/s 1 év ip= 148,8403 l/s/ha 2 év ip= 227,9195 l/s/ha 4 év ip= 303,6389 l/s/ha T=20 perc időtartam alatt a rendszerben összegyűlt csapadék mennyisége: l A tározó fentiek szerint felvett űrmérete: 200 m3, mivel az puffertározó levezető DN200 méretű csöve képes 20 perc alatt elszállítani a fennmaradó 4876 l-t (tervezett elvezető cső 2,5 lejtés mellett T=1200 sec alatt l vizet vezet el) jelű ág II. ütem: A gerincvezeték azonos jellel jelölt szakasza a II. ütemben épül meg csatornázási szempontból, kapcsolódása a K2 jelű területhez és a 26 sz. úthoz van. Kialakítása megegyezik a I. ütemben épülő jelű gerinccsatornával, II jelű puffertározó került betervezésre a létesítendő új hálózatra, ezzel elkerülve a meglévő DN600/b csőelemekből álló meglévő hálózat hirtelen fellépő terhelését. Az ág méretfelvételekor folyamatosan bővítettük a szükséges kapacitás eléréséig a gerinccsatorna méretét. II. jelű puffertározó méretezése: A terevezett tározót 20 perc időtartamú csapadékra méretezzük. F=1,212 ha α=0,95 % ip = a * t m [l/s ha], ahol t = T[s]/600 Qm=170,4 l/s 1 év ip= 148,8403 l/s/ha 2 év ip= 227,9195 l/s/ha 4 év ip= 303,6389 l/s/ha T=20 perc időtartam alatt a rendszerben összegyűlt csapadék mennyisége: l

7 A tározó fentiek szerint felvett űrmérete: 200 m3, mivel az puffertározó levezető DN200 méretű csöve képes 20 perc alatt elszállítani a fennmaradó 4480 l-t (tervezett elvezető cső 2,4 lejtés mellett T=1200 sec alatt l vizet vezet el). Tervezett csapadékcsatorna KG-PVC csőanyagú. Az út és térbeton burkolatokra hulló csapadékvizet a kiemelt szegély mellett illetve mélyvonalban elhelyezett víznyelőaknák gyűjtik összeg. A víznyelőaknák közúti A terhelésre alkalmas kialakítással készülnek, beton szerkezetűek 50x50 cm belméretűek és 48x48 öv. víznyelőráccsal vannak ellátva (26 sz. út mentén elhelyezett beton folyókák bekötése történik ezen aknákba), illetve 1,0 m belméretű kör alakú beton aknák kerülnek beépítésre 600 mm átmérőjű, kör alakú áttört öv. fedlappal a térburkolatokba. Bekötések NA 200 KG-PVC csövekből készülnek, gerincre történő rákötés minden esetben aknára van betervezve. A műanyag csővezetékek gumigyűrűvel csatlakoztathatók. A csőfektetést, valamint a csőkötések kivitelezését a PVC csövek alkalmazástechnikai kézikönyve alapján kell elvégezni. KG-PVC csövek alá 15 cm, mellé 30 cm, fölé 20 cm vastagságban szemcsés kőmentes anyagot Pld. homokot kell visszatölteni. A cső alatt az ágyazat tömörsége Tr 90% fejgödör kiképzéssel. A cső mellet és felett az ágyazatot egyenletes kézi tömörítéssel Tr 85%-ra kell tömöríteni. Az ágyazat anyagának max. szemnagysága nem haladhatja meg a 12 mm-t. A csövek szabadon tárolhatók, de ajánlatos a napsugárzástól megvédeni. A maximális rakodási magasság legfeljebb 1,5 m lehet. A fellépő behajlások ellen a csöveknek teljes hosszúságban fel kell feküdniük, a tok védelméről fa alátét alkalmazásával kell gondoskodni. b) Befogadók jelű ág I. ütem: 30-as jelű meglévő beton tisztító akna. Folyásfenék:275,05 maf. Kimenő lejtés: 2,0

8 1-0-0 jelű ág II. ütem: 94-es jelű meglévő beton tisztító akna. Folyásfenék:275,05 maf. Kimenő lejtés: 2,0 c) Tervezett csatornák jelű ág I. ütem: Hossza:234,61 fm Ebből: NA200 KG PVC : 64,52 fm hosszesése: 2,5-3,0 NA315 KG PVC: 52,64 fm hosszesése: 3,0 NA400 KG PVC: 78,35 fm hosszesése: 2,9-3,0 NA500 KG PVC: 39,1 fm hosszesése: 3,0-3,2 Víznyelő bekötések: NA200 KG PVC: 78,62 fm hosszesése: 6,8-11,5 Befogadó: 30 jelű meglévő beton akna jelű ág II. ütem: Hossza:139,91 fm Ebből: NA315 KG PVC: 94,24 fm hosszesése: 5,0 NA200 KG PVC:45,67 fm hosszesése: 2,4-3,0 Víznyelő bekötések: NA200 KG PVC: 180,34 fm hosszesése: 5,2-7,8 Befogadó: 94 jelű meglévő beton akna jelű ág: Hossza:73,47 fm Ebből: NA200 KG PVC : 61,79 fm hosszesése: 2,5-3,0 NA315 KG PVC: 11,68 fm hosszesése: 7,8 Befogadó: 133 jelű tervezett beton akna jelű ág: Hossza:77,97 fm Ebből: NA200 KG PVC : 77,97 fm

9 hosszesése: 5,0 Befogadó: 110 jelű tervezett beton akna jelű ág: Hossza:29,93 fm Ebből: NA200 KG PVC : 29,93 fm hosszesése: 5,0 Befogadó: 106 jelű tervezett beton akna jelű ág: Hossza:60,81 fm Ebből: NA200 KG PVC : 60,81 fm hosszesése: 5,0 Befogadó: 101 jelű tervezett beton akna HIDROLÓGIAI ÉS HIDRAULIKAI SZÁMÍTÁSOK A vízelvezető rendszerben alkalmazott szelvények vízszállító képességet az alábbi alap képletek segítségével határoztuk meg: Q= F * s * wi m 3 /sec v= s* wi m 3 /sec R = F/p K = F*s Q = K * wi m 3 /sec Q vízszállító képesség F átfolyási szelvény területes sebesség tényező v vízsebesség R hidraulikai sugár n érdességi tényező K vízhozam tényező h /D csatorna telítettség h vízmélység D csatorna átmérő Fentiek alapján a tervezett cső szakaszokat az alábbi táblázatban foglaljuk össze: (A vízszállító képessége a tervezett műtárgynak 90%-os telítettségre van ellenőrizve) jelű ág I. ütem és kapcsolódó ágak hidrológiai számítása: F=1,2143 ha

10 α=0,95 % ip = a * t m [l/s ha], ahol t = T[s]/600 1 év ip= 148,8403 l/s/ha 2 év ip= 227,9195 l/s/ha 4 év ip= 303,6389 l/s/ha jelű ág II. ütem hidrológiai számítása: F=1,212 ha α=0,95 % ip = a * t m [l/s ha], ahol t = T[s]/600 1 év ip= 148,8403 l/s/ha 2 év ip= 227,9195 l/s/ha 4 év ip= 303,6389 l/s/ha Fenti hidrológiai számítások eredményeiből a tervezett csatornahálózatot éves gyakoriságra méreteztük, 148 l/s/ha mértékadó csapadék intenzitás figyelembevételével. A hálózat méretezéséről a CS-2 jelű táblázatos mellékletben foglaltuk össze a felvett csatorna szelvények ellenőrzését. KÖZMŰKERESZTEZÉSEK a) Patak és vízfolyás keresztezések Az I. ütemben épülő jelű csapadékcsatorna gerinchálózat keresztezi a HGÜ területén található övárokban épített, meglévő 1000 mm-es békaszáj átereszt. Felmérésünk és a tervezett hossz-szelvény szerint ezen keresztezés az áteresz érintése nélkül megépíthető. Kivitelezés előtt helyszíni feltárással és a palást szint mérésével ellenőrizendő! (Békaszáj áteresz tető 135,77 maf, tervezett gerinc folyásfenék 135,85 maf a keresztezési ponton). A keresztező 500 mm-es KG PVC csövet 2,5 2,5 m hosszon be kell vonni 1 rtg. 25 mm vtg. öntapadó felülettel kiképzett kaucsuk hőszigetelő paplannal.

11 b) Közműkeresztezések általános előírásai A helyszínrajzon feltüntetett földalatti közművek nyomvonala csak tájékoztató jellegű. A kivitelezés megkezdése előtt az egyes kábelek és vezetékek nyomvonalát műszeres méréssel és kutatóárok ásással meg kell határozni. A gázvezeték 2-2 m-es környezetében gépi földmunka nem végezhető, a biztonsági övezetét a helyszínrajzon feltüntettük. A gázelosztó vezeték biztonsági övezetében végzett munkára vonatkozó előírások a 19/2009. (I.30.) korm. Rendelet 166 és a 203/1998. (XII.19.) korm. rendelet 19/A szerint a következők: A biztonsági övezeten belül az üzemeltetéshez, karbantartáshoz és javításhoz szükséges létesítmények, anyagok ideiglenesen elhelyezhetők, tevékenységek folytathatók. Szállítóvezeték és elosztóvezeték tengelyvonalától számított 2-2 méteres övezetben a 0,5 m mélységet meg nem haladó szilárd útburkolat-bontás kivételével gépi földmunka (beleértve a fúrási tevékenységet is) nem végezhető. (Kőolaj- és földgázbányászati létesítmény, szállítóvezeték, elosztóvezeték egymást és más nyomvonalas létesítmény e létesítményeket keresztezheti vagy megközelítheti abban az esetben, ha a keresztező, megközelítő létesítmény beruházója, építtetője vagy megbízásából a tervezője gondoskodik:) d) az építési területen a munkaterület átadás-átvételét megelőzően a keresztezett, megközelített létesítményt üzemeltető szakfelügyelete és felelőssége mellett a gépi földmunka tiltott övezete nyomvonalának kijelöléséről. A BorsodChem mint közműkezelő és közmű tulajdonos előírásait maradéktalanul be kell tartani. ÖSSZEFOGLALÁS Tervezett csatornák és kapcsolódó műtárgyaik a fentiek szerint alkalmasak az összegyülekezett csapadékvíz elvezetésére a befogadó telepi szennyvíztisztító mű felé. A tervezett létesítmények idegen területet nem érintenek. A tervezési területen lévő közművek üzemeltetője a BorsodChem Zrt.

12 Tárgyi csapadékvíz elevezetési létesítmények vízjogi létesítési engedély kötelesek, így a kivitelezést megkezdeni csak jogerős vízjogi engedély birtokában lehet az abban leírtaknak megfelelően. Az építés során az érvényben lévő munkavédelmi jogszabályokat és Biztonsági Szabályzatokat a legszigorúbban be kell tartani. A kivitelezés során betartandók a BorsodChem valamennyi előírása június 31. Nagy Tamás Balogh Mónika Tervező Felelős tervező KÉ-K VZ-Korl
