1 Megbízó: Nyírbogát - Kisléta szennyvízközm Önkormányzati Társulás Generál tervez : AQUA-K BT. H-4400 Nyíregyháza, Pet fi u. 16. IV/3. Tel./Fax: 42/ akvabt@gmail.com Nyírbogát-Kisléta szennyvízelvezetés és tisztítás Tervszám: AK-E-04/13 Nyírbogát-Kisléta szennyvízcsatorna hálózat és szennyvíztisztító telep építése Szennyvízhálózat építése Elvi vízjogi engedélyes tervdokumentáció szaki leírás 1

2 2013. február hó TARTALOMJEGYZÉK Készült Nyírbogát-Kisléta települések Szennyvízcsatorna hálózat és tisztítótelep építése Elvi vízjogi engedélyes tervéhez Csatornahálózat: szaki leírás 1. Nyírbogát-Kisléta szennyvízcsatorna hálózat M= 1 : és tisztító telep átnézetes helyszínrajz 2. Nyírbogát szennyvízcsatorna hálózat helyszínrajz M= 1 : Kisléta szennyvízcsatorna hálózat helyszínrajz M= 1 : Nyíregyháza, február hó 2

3 TERVEZ I NYILATKOZAT Nyírbogát-Kisléta települések Szennyvízcsatorna hálózat és tisztítótelep építése Elvi vízjogi engedélyes tervéhez Felel s tervez : neve: Kovács Gyula jogosultság száma: VZ-T/ cím: 4400 Nyíregyháza, Pet fi u /3. Szakági tervez : neve: Kovács Gyula cím: 4400 Nyíregyháza, Pet fi u /3. Megbízó: Nyírbogát-Kisléta Szennyvízközm Önkormányzati Társulás 4361 Nyírbogát, Hunyadi u. 7. Tervezett létesítmény: Nyírbogát-Kisléta települések szennyvízcsatorna hálózat és szennyvíztisztító telep Alulírott felel s tervez kijelentem, hogy a tervezett létesítmény m szaki megoldása megfelel a vonatkozó jogszabályoknak, általános érvény és eseti el írásoknak azon belül a környezetvédelmi el írásoknak-, életvédelmi és balesetvédelmi el írásoknak. A tervezés során az XCIII. Tv. 18. (1) bekezdésében foglaltakat betartottuk, a jogszabályokban és a vonatkozó nemzeti szabványokban meghatározott feltételekt l eltérés nem vált szükségessé. A tervezett m szaki megoldás megfelel az Etv. 31. (2) bekezdés c.) h) pontjaiban meghatározott követelményeknek. Nyíregyháza február Kovács Gyula tervez eng.sz.:vz-t/

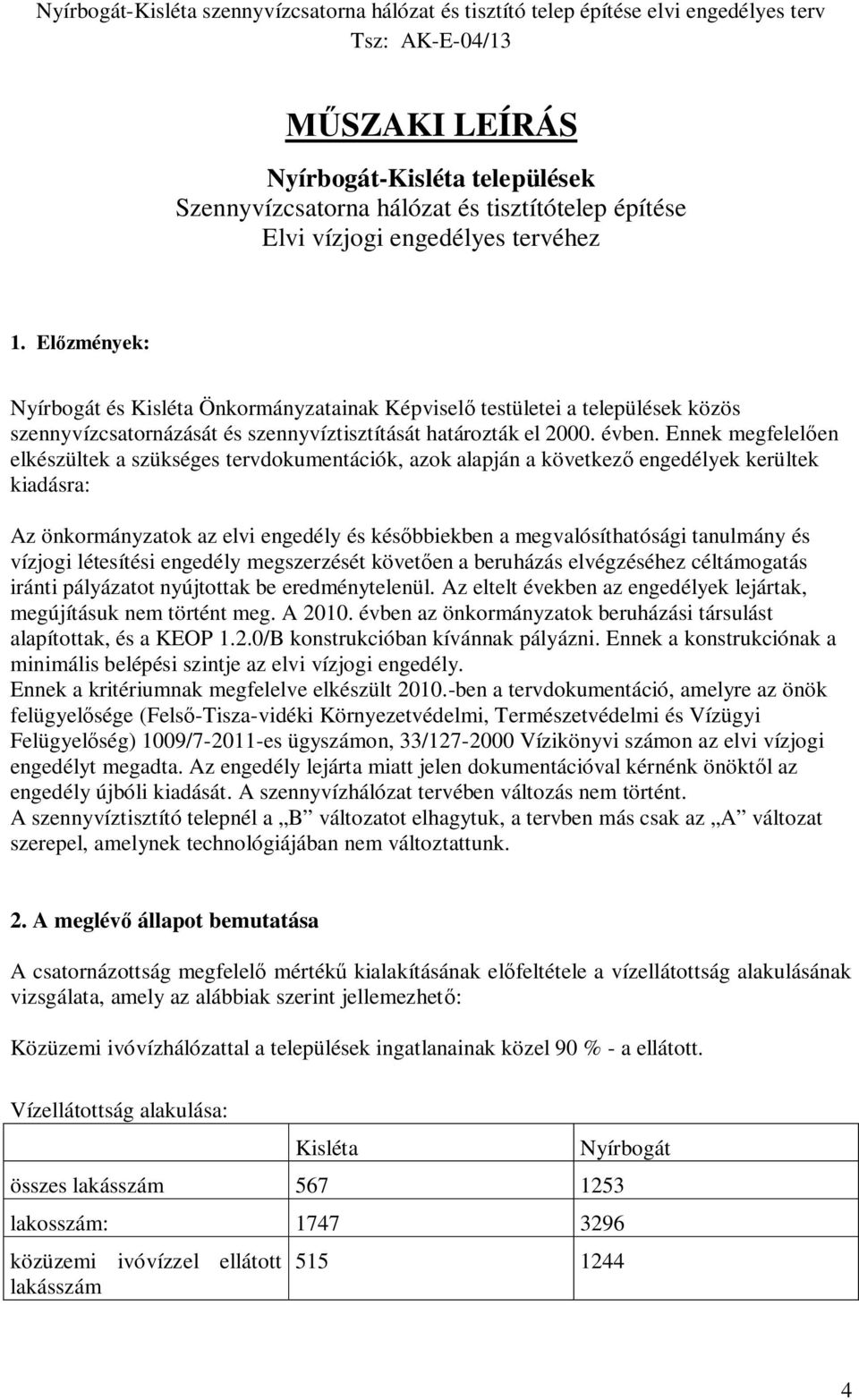

4 SZAKI LEÍRÁS Nyírbogát-Kisléta települések Szennyvízcsatorna hálózat és tisztítótelep építése Elvi vízjogi engedélyes tervéhez 1. El zmények: Nyírbogát és Kisléta Önkormányzatainak Képvisel testületei a települések közös szennyvízcsatornázását és szennyvíztisztítását határozták el évben. Ennek megfelel en elkészültek a szükséges tervdokumentációk, azok alapján a következ engedélyek kerültek kiadásra: Az önkormányzatok az elvi engedély és kés bbiekben a megvalósíthatósági tanulmány és vízjogi létesítési engedély megszerzését követ en a beruházás elvégzéséhez céltámogatás iránti pályázatot nyújtottak be eredménytelenül. Az eltelt években az engedélyek lejártak, megújításuk nem történt meg. A évben az önkormányzatok beruházási társulást alapítottak, és a KEOP 1.2.0/B konstrukcióban kívánnak pályázni. Ennek a konstrukciónak a minimális belépési szintje az elvi vízjogi engedély. Ennek a kritériumnak megfelelve elkészült ben a tervdokumentáció, amelyre az önök felügyel sége (Fels -Tisza-vidéki Környezetvédelmi, Természetvédelmi és Vízügyi Felügyel ség) 1009/ es ügyszámon, 33/ Vízikönyvi számon az elvi vízjogi engedélyt megadta. Az engedély lejárta miatt jelen dokumentációval kérnénk önökt l az engedély újbóli kiadását. A szennyvízhálózat tervében változás nem történt. A szennyvíztisztító telepnél a B változatot elhagytuk, a tervben más csak az A változat szerepel, amelynek technológiájában nem változtattunk. 2. A meglév állapot bemutatása A csatornázottság megfelel mérték kialakításának el feltétele a vízellátottság alakulásának vizsgálata, amely az alábbiak szerint jellemezhet : Közüzemi ivóvízhálózattal a települések ingatlanainak közel 90 % - a ellátott. Vízellátottság alakulása: Kisléta összes lakásszám lakosszám: közüzemi ivóvízzel ellátott lakásszám Nyírbogát

5 A település vízellátása külön-külön hálózatról történik. A csatornahálózat hiányában a településeken közm pótló m tárgyakban helyezik el a lakóházak szennyvizeit, amelyek jelent s hányada szakszer tlen kivitelezés szikkasztóként ködik. 3. Település jellemz i Település szerkezete: jellemz en szintes, családi házak alkotják a település arculatát; az úthálózat legnagyobb részben burkolt. Talajviszonyok: a tervezés jelen id szakában részletes talajmechanikai szakvélemény nem készült, de folyamatban van. A településen megvalósult létesítmények figyelembe vételével zömében az Alsó - Nyírségi tájra jellemz futóhomokos dombok alkotják a tájat. A talaj szemcsés, homokos talaj. A talajvíz átlagos szintje a terepszinthez viszonyítva 1,0 m - 3,0 m között változik. Közm ellátottság: a települések ellátottak ivóvízzel, elektromos árammal, földgázzal, hírközl kábellel. Ipari fejlesztések: A településeken nincs jelent s ipari üzem. 4. Vízigények, keletkez szennyvizek mennyisége és min ssége A víziközm vet mindkét település saját KHT-vel üzemelteti. A keletkez szennyvizek mennyiségének megállapítására szolgáló vízfelhasználás adatait az üzemeltet szolgáltatta Vízfelhasználás, vízigények Nyírbogát: Ivóvíz fogyasztás átlag Lakossági Intézmény+egyéb Fajlagos m3/év 34,41 27,43 35,19 36,41 Fajlagos l/f /d Kisléta Ivóvíz fogyasztás átlag Lakossági Intézmény+egyéb Fajlagos m3/év 27,45 27,87 29,91 24,82 25,71 Fajlagos l/f /d

6 Az egy f re jutó fajlagos vízfogyasztás értéke - a település jellegéb l adódóan - megfelel a hasonló településeken jelenleg tapasztalható nagyságrendeknek Keletkez szennyvízmennyiség Alapadatok: Nyírbogát mennyiség % Lakos szám: 3296 Lakás szám: 1253 Intézmények 10 Vállakozások: 22 Ivóvízzel ellátot lakások: % Intézmények: 10 Egyéb: 22 /lakás 2,63 Számított szv. mennyisége: m3/d Lakossági (120000*0,92)*0,9/ ,42 Intézményi 51,86 TFH (120000*0,08)*0,5/365 16,87 Összesen: 318,15 Növekmények: Idegen víz ( 2 %) 6,03 Vízfogyasztás növekedés 10 % 0,00 Összesen: 6,03 Mindösszesen: 324 Csatornahálózaton érkez szennyvíz mennyisége: m3/d 307,30 Kisléta mennyiség % Lakos szám: 1747 Lakás szám: 567 Gondozási központ 213 Egyesített szoc.int. 28 Állandó lakosszám: 1988 Ivóvízzel ellátot lakások: % Intézmények: 12 Egyéb: 12 /lakás 3,08 6

7 Számított szv. mennyisége: m3/d Lakossági (47432*0,92)*0,9*0,91/365 97,92 Intézményi 59,22 TFH (47432*0,19)*0,5/365 11,69 Összesen: 168,82 Növekmények: Idegen víz ( 2 %) 3,14 Vízfogyasztás növekedés 10 % 0,00 0,00 Összesen: 3,14 Mindösszesen: 172 Csatornahálózaton érkez szennyvíz mennyisége: 160,28 Tekintettel arra, hogy a településeken nincs jelent s ipari üzem azzal külön nem kell számolni. A keletkez szennyvízmennyiség összesítve: Nyírbogát m3/d Kisléta m3/d Csatornán érkez 307,30 160,28 TFH 16,87 11,69 Összesen: 324,17 171,97 Mindösszesen: m3/d A számított keletkez szennyvízmennyiségek valós alapra való állítását alapvet en befolyásolja a szolgáltatás igénybevétele. Órai tényezõk : - lakossági : z=1/10 Keletkez szv. hozam : Kisléta: Q h = 4.77 l/s Nyírbogát : Q h = 9.00 l/s összesen: Q h = l/s 7

8 5. Szennyvízmin ség: A két településen jelent sebb ipari tevékenység nem folyik, így a keletkez szennyvízmennyiség számottev ipari szennyezést nem tartalmaz. Ezért a településeken összegyülekez és a szennyvíztelepre vezetett szennyvíz min ssége megegyezik az átlagos kommunális szennyvíz min ségével. A meglév egyéb gazdálkodók, a kereskedelemben tevékenykednek. Nyírbogáton található 1 db pékség, valamint 1 db f részüzem, ahol csak szociális szennyvíz keletkezik. CSATORNÁZÁS : A csatornahálózat vonalvezetésénél a következ f bb szempontokat vettük figyelembe : - a maximális leásási mélység tartósan ne haladja meg a 4.00 m-t - az átlagos fektetési mélység m legyen - a csatornák indítása lehet leg 1.70 m legyen (nem túl nagy leásási mélység, és biztonságos távolság a keresztezett közm vekt l.) - a kivitelezés során minél kevesebb burkolatot kelljen bontani. A csatornahálózat elválasztott gravitációs rendszer. A csatorna anyaga KG PVC, KM PVC és KPE csõ. - gerincvezeték, NA beköt vezeték, NA nyomott szakaszméretezés szerint:, D 90, D 110 mm A csatornahálózatot úgy terveztük, hogy a gerincvezetéken maximum 100 m-ként tisztító aknát, 50 m-ként tisztító nyílást helyeztünk el. A házi bekötéseket a kerítés vonalától 1 m-re terveztük. A csatorna lejtése 2 %o - 10 %o között változik. Külön tekintettel kellett lenni arra, hogy mindkét településen belvízcsatornát keresztez a hálózat. Összesen tizenkilenc átemel betervezése vált szükségessé, melyek közül kilenc Kislétán tíz pedig Nyírbogáton szükséges. Az aknáknál a csatlakozó és gerinccsatorna aknabeköt idomait el kell helyezni. Az aknába a bekötéseket csak beköt idomokkal lehet megvalósítani. Az akna süllyedéséb l keletkez káros feszültségek megel zésére az aknáktól 1m m-re tokos, gumigy s kötést kell elhelyezni. A tisztító aknákat, a tisztítóidomokat nehéz kivitel öv. Fedlappal, a házi bekötések tisztító nyílásait könny kivitel fedlappal kell lefedni. A fedlapokat betongallérba kell ágyazni. 8

9 Szennyvízátemelõk : Figyelembe véve a terepviszonyokat, valamint a vonalvezetést jelent sen befolyásoló létesítményeket tizenkilenc átemel betervezése vált szükségessé a következ bontásban: - Kisléta 9 db - Nyírbogát 10 db A csatornahálózatok az átemel k számának megfelel fõkörbõl állnak. A körök kialakítását, a vezetékek nyonvonalát a helyszínrajzok részletezik. A vezérlés úszókapcsolókkal történik, az elektromos ellátásra külön tervet kell készíteni a kiviteli terv során. Földmunka, víztelenítés: A tapasztalatok alapján a területre az iszapos homok, homoktalaj jellemzõ. A csatorna fektetésénél az ágyazat szükségességét a helyszínen kell megállapítani. Azokon a helyeken ahol nincs szükség külön ágyazatra a kézi földmunkavégzést különös tekintettel kell elvégezni. A munkaárok rendezett fenékszintjén nem maradhatnak kemény, darabos tárgyak, gyökérbenövések. A rendelkezésre álló talajvízadatok alapján melyek a következ k: Kisléta m.bf., Nyírbogát m.bf. nincs szükség talajvízszint süllyesztésre. Közm keresztezések: A csatorna várhatóan az alábbi közm veket keresztezi : - vízvezeték - gázvezeték - telefonvezeték - elektromos vezeték - állami közút - belvízcsatorna Belvízcsatorna keresztezés : A szennyvízvezetékek a Nyírvíz Vízgazdálkodási Társulat kezelésében lév csatornákat kereszteznek. 9

10 Engedélyezendõ létesítmények jegyzéke : 1., Gravitációs gerincvezeték : - anyaga KG PVC - átmérõje : NA hossza : - Kisléta 9242 fm - Nyírbogát fm Összesen: fm 2., Házi bekötõvezeték : - anyaga KG PVC - átmérõje : NA hossza : - Kisléta 4709 fm - Nyírbogát : fm Összesen: fm 3., Nyomóvezeték : - anyaga KPE - átmérõje : D hossza : - Nyírbogát 1225 fm - anyaga KPE - átmérõje : D hossza : - Kisléta 1998 fm - anyaga KPE - átmérõje : D 90 - hossza : - Kisléta 3833 fm - Nyírbogát 4351 fm Összesen: 8184 fm 10
