1 Szerelési és karbantartási utasítás Kondenzációs fali gázkazán O Logamax plus GB Logamax plus GB Logamax plus GB042-22K Szakemberek számára Figyelmesen olvassa el a szerelés és karbantartás előtt HU (01/2009)

2 Tartalomjegyzék Tartalomjegyzék 1 Biztonsági utasítások és a szimbólumok magyarázata Biztonsági utasítások A szimbólumok magyarázata 4 2 Szállítási terjedelem 5 3 A készülék műszaki adatai Rendeltetésszerű használat EU-típusbizonyítvány és megfelelőségi nyilatkozat Típusáttekintés Típustábla A készülék műszaki leírása Külön rendelhető tartozékok Méretek és minimális távolságok A GB042-22K készülék felépítése A GB042-14/22 készülék felépítése Elektromos kapcsolási rajz Technikai adatok Kondenzvíz-elemzés mg/l 19 4 Előírások 20 5 Telepítés Fontos utasítások A felszerelés helyének kiválasztása A csővezetékek előszerelése A készülék felszerelése A csatlakozások ellenőrzése Egyedi esetek 27 6 Elektromos csatlakoztatás Általános tudnivalók Hálózati csatlakozás Tartozékok csatlakoztatása A UBA H3 kinyitása Easyswitch Tele-Control (230 V) csatlakoztatása RC10, RC20, RC30 vagy RC35 szabályozó csatlakoztatása (EMS-busz) Külső hőmérséklet érzékelő csatlakoztatása (RC30- hoz és RC35-höz) Az MM10, WM10, SM10, EM10, VM10, LM10 modulok vagy Easycom csatlakoztatása (EMS-busz) Melegvíztároló csatlakozása TB1 hőmérséklet korlátozó csatlakoztatása a padlófűtésre Cirkulációs szivattyú csatlakoztatása A külső fűtési szivattyú csatlakoztatása (primer kör) A keverőszelep nélküli fogyasztói körben (szekunder kör) lévő külső fűtési szivattyú csatlakoztatása Hálózati kábel cseréje 34 7 Üzembe helyezés Üzembe helyezés előtt A készülék be- és kikapcsolása A fűtés bekapcsolása Logamatic RC30 és RC35 fűtésszabályozó Üzembehelyezés után Melegvíztárolóval üzemelő készülékek: a melegvíz hőmérséklet beállítása GB042-22K - készülékek - a használati melegvíz hőmérsékletének beállítása Melegvízmennyiség/-hőmérséklet Nyári üzemmód állás (nincs fűtés, csak melegvíz termelés) Fagyvédelem Billentyűzár Üzemzavarok Termikus fertőtlenítés melegvíztárolóval üzemelő készülékeknél Szivattyú beragadás elleni védelem 41 8 Egyéni beállítások Mechanikus beállítások A tágulási tartály méretének ellenőrzése A fűtési szivattyú jelleggörbéjének megváltoztatása UBA H3 beállítása A UBA H3 kezelése Fűtés teljesítmény (1.A szervizfunkció) Használati melegvíz teljesítmény (1.b szerviz-funkció) Sszivattyú kapcsolási mód fűtés üzemmódhoz (1.E szerviz-funkció) Maximális előremenő hőmérséklet (2.b szerviz-funkció) Légtelenítési funkció (2.C szervizfunkció) Termikus fertőtlenítés (2.d szervizfunkció) Automatikus üzemszünet (3.A szervizfunkció) Üzemszüneti idő (3.b szervizfunkció) Kapcsolási különbség (3.C szervizfunkció) Figyelmeztető hangjelzés (4.d szervizfunkció) Szifontöltési program (4.F szervizfunkció) Ellenőrzés törlése (5.A szervizfunkció) 46 2 Logamax plus GB042 - A műszaki korszerűsítés miatt a változtatások joga fenntartva

3 Tartalomjegyzék Csatorna alkalmazás változtatása egycsatornás kapcsoló óránál (5.C szervizfunkció) Az NP - LP csatlakozó beállítása (5.E szervizfunkció) Ellenőrzés kijelzése (5.F szervizfunkció) Utolsó mentett hiba (6.A szervizfunkció) Üzemelés lámpa (7.A szervizfunkció) Minimális melegvíz-mennyiség (7.C szerviz-funkció) (GB042-22K) Külső előremenő hőmérséklet érzékelő csatlakoztatása, például hidraulikus váltó (7.d szervizfunkció) A készülék (UBA H3) visszaállítása alapbeállításra (8.E szervizfunkció) Szivattyú késleltetett kikapcsolási ideje (9.F szervizfunkció) 47 9 A gáz típusának beállítása Gáz-levegő arány (CO 2 vagy O 2 ) beállítása Gáz csatlakozási nyomás vizsgálata A füstgázértékek ellenőrzése Kéményseprő-gomb A füstgázút tömörségvizsgálata CO-mérés a füstgázban Függelék A kijelző jelzése Zavarok Gázbeállító értékek Beállítási értékek a fűtőteljesítményhez GB típusnál földgázzal Beállítási értékek a fűtőteljesítményhez GB típusnál PB-gázzal Beállítási értékek a fűtőteljesítményhez GB típusnál földgázzal Beállítási értékek a fűtőteljesítményhez GB típusnál PB-gázzal Beállítási értékek a fűtőteljesítményhez GB042-22K típusnál földgázzal Beállítási értékek a fűtőteljesítményhez GB042-22K típusnál PB-gázzal Üzembe helyezési jegyzőkönyv 70 Tárgymutató Környezetvédelem Ellenőrpzés/karbantartás Ellenőrzőlista az ellenőrzéshez/karbantartáshoz (Ellenőrzési-/Karbantartási jegyzőkönyv) A különféle munkalépések leírása A hidegvízcsőben lévő szűrőszita (GB042-22K) Lemezes hőcserélő (GB042-22K) Gázarmatúra Hidraulika egység Háromállású szelep Szivattyú és visszatérő elosztó Hőcserélő, égő és elektródák vizsgálata A kondenzvíz szifon tisztítása Membrán az előkeverőben Biztonsági szelep Tágulási tartály ellenőrzése A fűtési rendszer feltöltési nyomása Az elektromos huzalozás ellenőrzése A további alkatrészek tisztítása Fali gázkazán ürítése 64 Logamax plus GB042 - A műszaki korszerűsítés miatt a változtatások joga fenntartva 3

4 1 Biztonsági utasítások és a szimbólumok magyarázata 1 Biztonsági utasítások és a szimbólumok magyarázata 1.1 Biztonsági utasítások Gázszag esetén V Zárja el a gázcsapot ( 35. oldal). V Nyissa ki az ablakokat. V Ne használjon elektromos kapcsolókat. V A nyílt lángokat oltsa el. V A helyiségen kívülről értesítse a gázszolgáltatót és jelezze a hibát egy a Buderus által feljogosított márkaszerviznek. Füstgáz észlelése esetén V Kapcsolja ki a készüléket ( 36. oldal). V Nyissa ki az ablakokat és az ajtókat. V Jelezze a hibát egy a Buderus által feljogosított márkaszerviznek. Felszerelés, átszerelés V A készüléket csak arra jogosult márkaszerviz helyezheti üzembe vagy szerelheti át. V Ne változtassa meg a füstgázelvezető részeket. V Ha a készülék működése a helyiség levegőjétől függ: Az ajtók, ablakok és falak levegőztető- és légtelenítő nyílásait ne zárja el és ne is szűkítse le. Ha olyan ablakok kerülnek beépítésre, amelyek hézagai tömörek, gondoskodjon az égéshez szükséges levegő bejutásáról. Termikus fertőtlenítés V Forrázásveszély! A 60 C feletti hőmérsékleten történő üzemelést feltétlenül ellenőrizni kell. Ellenőrzés/karbantartás V Javaslat ügyfeleink számára: Kössön szerződést ellenőrzésre/karbantartásra éves ellenőrzéssel és az esetleges igény szerint felmerülő karbantartás elvégzésére minősített szakszervizzel. V Az üzemeltető felelős a fűtési rendszer biztonságáért és a környezetvédelmi határértékek betartásáért. V Csak eredeti gyári alkatrészeket használjon. Az Ügyfél informálása V Tájékoztassa az Ügyfelet a készülék működési mechanizmusáról és ismertesse annak használatát. V Figyelmeztesse az Ügyfelet arra, hogy a készüléken semmilyen változtatást ne végezzen. 1.2 A szimbólumok magyarázata A szövegben a biztonsági utasításokat figyelmeztető háromszöggel és szürke alnyomattal jelöltük meg. Jelzőszavak mutatják a károk csökkentése érdekében szükséges utasítások be nem tartásának következtében fellépő veszély fokozatait. A Vigyázat szó azt jelenti, hogy kisebb anyagi kár keletkezhet. A Figyelem szó azt jelenti, hogy enyhébb személyi sérülések vagy súlyos anyagi kár veszélye forog fenn. A Veszély szó azt jelenti, hogy súlyos személyi sérülésekre, különösen súlyos esetekben akár életveszélyre is számítani kell. A szövegben az utasításokat az itt látható szimbólummal jelöltük meg. Ezt a szimbólumot a szövegben egy vízszintes vonal alatt vagy felett helyeztük el. Az utasítások olyan esetekre is fontos információkkal szolgálnak, amikor az emberi élet vagy a készülékek műszaki állapota nincs veszélyben. Robbanékony és gyúlékony anyagok V Gyúlékony anyagokat (papír, hígító, festékek, stb.) ne használjon vagy tároljon a készülék közelében. Az égéshez szükséges levegő/helyiséglevegő V Az égéshez szükséges levegőt/helyiséglevegőt ne szennyezze agresszív anyagokkal (pl. halogénszénhidrogénekkel, melyek klór vagy fluorkötéseket tartalmaznak). Így elkerülheti a készülék korróziós tönkremenetelét. 4 Logamax plus GB042 - A műszaki korszerűsítés miatt a változtatások joga fenntartva

5 Szállítási terjedelem 2 2 Szállítási terjedelem O ábra 1 Gázkazán központi fűtéshez 2 Fedél (rögzítőanyaggal) 3 Rögzítőanyag (csavarok tartozékkal) 4 Készülék dokumentáció nyomtatott felirat készlet 5 Utántöltő eszköz fogantyú (országonként változó) Kiegészítő anyagok szakemberek számára (a szállítási terjedelem nem tartalmazza) A mellékelt nyomtatott információs anyaghoz a következő anyagokat lehet kérni: Alkatrészlista Szervizutasítás (zavardiagnosztikához / zavarelhárításhoz és működés-ellenőrzéshez) Ezek az anyagok a Buderus információs szolgálatnál igényelhetők. A cím ennek a szerelési útmutatónak a hátoldalán található. Logamax plus GB042 - A műszaki korszerűsítés miatt a változtatások joga fenntartva 5

6 3 A készülék mûszaki adatai 3 A készülék műszaki adatai A Logamax plus GB042-14/22 típusjelű készülékek közvetett fűtésű tároló csatlakoztatásához szükséges, beépített háromjáratú váltószeleppel rendelkező fűtőkészülékek. Ezeket a készülékeket használati melegvíz termelés nélkül, csak fűtőkészüléknek is lehet használni. A Logamax plus GB042-22K típusjelű készülékek fűtésre és melegvíz-termelésre szolgáló, átfolyási elven működő kombi készülékek. 3.1 Rendeltetésszerű használat A készüléket az MSZ EN szerint csak zárt fűtési rendszerbe szabad beszerelni. Egyéb felhasználás nem megengedett. A gyártó az ebből adódó károkért nem vállal felelősséget. A készülékeket üzleti és ipari célú technológiai hő előállítására használni nem szabad. 3.2 EU-típusbizonyítvány és megfelelőségi nyilatkozat Ez a készülék megfelel a 90/396/EWG-ben, a 92/42/ EWG-ben, a 73/23/EWG-ben és a 89/336/EWG-ben meghatározott európai irányelveknek és az EU-típusbizonyítványban leírt minta-típusnak. A készülék megfelel a fűtőberendezésekre vonatkozó rendeletben a kondenzációs kazánokkal szemben támasztott követelményeknek. A Környezeti Hatásvédelmi Szövetségi Törvény 7, 2.1 bekezdésének újrafogalmazott első és megváltoztatott negyedik rendelkezése értelmében a DIN 4702, 8. fejezet, márciusi kiadásban meghatározott vizsgálati körülmények között a füstgáz nitrogénoxid tartalma nem haladja meg a 80 mg/kwh-t. A készüléket az EN 677 szerint bevizsgáltuk. 3.3 Típusáttekintés Logamax plus GB042-14, közvetett fűtésű melegvíztároló csatlakoztatásához szükséges, beépített háromjáratú váltószeleppel rendelkező, 14 kw fűtőteljesítményű központi fűtési készülék. Logamax plus GB042-22, közvetett fűtésű melegvíztároló csatlakoztatásához szükséges, beépített háromjáratú szeleppel rendelkező, 22 kw fűtőteljesítményű központi fűtési készülék. Logamax plus GB042-22K, átfolyási elven működő kombi készülék fűtéshez és melegvíz termeléshez. Vizsgálógázadatok indexszel és gázcsoporttal az EN 437 szabványnak megfelelően: Wobbe-szám (W S ) (15 C) Gázfajta 35,25-39,11MJ/m³ Földgáz, S típus 45,7-54,8 MJ/m³ Földgáz, 2H típus 72,9-87,3 MJ/m³ Cseppfolyós gáz 3B/P 2. tábl. 3.4 Típustábla A típusjelzés (418) jobbra lent található a kereszttartón ( 3. ábra). Ezen vannak feltüntetve a készülék teljesítményével kapcsolatos adatok, a rendelési szám, az engedélyezési adatok és a kódolt gyártási szám. Termék sz. Készülékkategória (gázfajta) CE-0085 BS0253 II 2HS 3B/P (20, 28-30/37) Készülékfajta C 13, C 33, C 43, C 53, C 63, C 83, B 23, B tábl. 6 Logamax plus GB042 - A műszaki korszerűsítés miatt a változtatások joga fenntartva

7 A készülék mûszaki adatai A készülék műszaki leírása Falra szerelhető, kéménytől és helyiség mérettől független készülék Intelligens fűtésiszivattyú-kapcsolás időjárásfüggő fűtésszabályozó csatlakoztatása esetén UBA H3, 2-vezetékes BUS-szal Csatlakozókábel hálózati csatlakozódugóval Hálózati kábel csatlakozó nélkül Kijelző Automatikus gyújtás Folyamatosan szabályozott teljesítmény Teljeskörű biztosítás az UBA H3-on át ionizációs felügyelettel és mágnesszelepekkel EN 298-nak megfelelően Nincs minimálisan előírt vízmennyiség keringetés Padlófűtéshez is használható Csatlakozási lehetőség a 60/100 vagy 80/125 méretű duplacsöves füstgáz/égési levegő, illetve Ø 80 mm-es szétválasztott cső vagy egyedi cső számára. Fordulatszám-szabályozott fúvóventilátor Előkeveréses égő Hőmérséklet érzékelő és szabályozó a fűtéshez Hőmérséklet érzékelő a fűtési előremenő körben Hőmérséklet határoló a 24 V-os áramkörben Háromfokozatú fűtési szivattyú, automatikus légtelenítéssel Biztonsági szelep, manométer, tágulási tartály Csatlakozási lehetőség a tároló NTC érzékelőjéhez Füstgázhőmérséklet határoló (120 C) Melegvíz előnykapcsolás Motoros 3-járatú szelep Lemezes hőcserélő (GB042-22K) Integrált utántöltő berendezés (GB042-22K) Logamax plus GB042 - A műszaki korszerűsítés miatt a változtatások joga fenntartva 7

8 3 A készülék mûszaki adatai 3.6 Külön rendelhető tartozékok Az alábbiakban a fűtőberendezés leggyakrabban alkalmazott tartozékai találhatók. A forgalomban lévő tartozékok összefoglaló jegyzéke teljes katalógusunkban található. Szerelőpanel Füstgáz tartozékok Tölcsérszifon, csatlakozási lehetőséggel kondenzvízhez és bizonsági szelephez Átlátszó fedél Fűtésszabályozás Külső hőmérséklet érzékelő Melegvíztároló Gáztípus átépítő készlet 8 Logamax plus GB042 - A műszaki korszerűsítés miatt a változtatások joga fenntartva

9 A készülék mûszaki adatai Méretek és minimális távolságok min. 10 min * * O 2 ábra * karbantartáshoz és szervizhez Logamax plus GB042 - A műszaki korszerűsítés miatt a változtatások joga fenntartva 9

10 3 A készülék mûszaki adatai 3.8 A GB042-22K készülék felépítése O 3 ábra 10 Logamax plus GB042 - A műszaki korszerűsítés miatt a változtatások joga fenntartva

11 A készülék mûszaki adatai 3 Jelmagyarázat a 3. ábrához: 1 UBA H3 2 Főkapcsoló 3 Égőüzem-jelzőlámpa 4 Szervizgomb 5 Kéményseprő nyomógomb 6 Előremenő hőmérséklet szabályozó 7 Használati melegvíz hőmérséklet szabályozó 8 Billentyűzár 9 eco-gomb 10 Reset nyomógomb 11 Kijelző 12 Utántöltő-berendezés 13 Fűtési előremenő ág 14 Melegvíz hőmérséklet érzékelő (GB042-22K) 15 Lemezes hőcserélő (GB042-22K) 16 Váltószelep 17 Kondenzvíz szifon 18 Motor 19 Mérőcsonk csatlakozási gáznyomáshoz 20 Min. gázmennyiség beállítócsavar 21 Fűtési előremenő ág 22 Előremenő hőmérséklet érzékelő 23 Tágulási tartály 24 Égési levegő beszívása (szétválasztott cső) 25 Égési levegő beszívása 26 Füstgázcső 27 Felfüggesztőfülek 28 Ventilátor 29 Előkeverő 30 Szívócső 31 Kémlelőablak 32 Hőcserélő hőmérséklet határoló 33 Elektródakészlet 34 Füstgáz hőmérséklet határoló 35 Kondenzvízvályú 36 Ellenőrző nyílás fedele 37 Automatikus légtelenítő 38 Szivattyú-fordulatszám kapcsoló 39 Fűtési szivattyú 40 Turbina (GB042-22K) 41 Kondenzvíztömlő 42 Típustábla 43 Ürítőcsap 44 Fűtési visszatérő 45 Hidegvíz belépési pont 46 Gáz 47 Melegvíz kilépési pont 48 Biztonsági szelep (fűtőkör) Logamax plus GB042 - A műszaki korszerűsítés miatt a változtatások joga fenntartva 11

12 3 A készülék mûszaki adatai 3.9 A GB042-14/22 készülék felépítése O ábra 12 Logamax plus GB042 - A műszaki korszerűsítés miatt a változtatások joga fenntartva

13 A készülék mûszaki adatai 3 Jelmagyarázat a 4. ábrához: 1 UBA H3 2 Főkapcsoló 3 Égőüzem-jelzőlámpa 4 Szervizgomb 5 Kéményseprő nyomógomb 6 Előremenő hőmérséklet szabályozó 7 Használati melegvíz hőmérséklet szabályozó 8 Billentyűzár 9 eco-gomb 10 Reset nyomógomb 11 Kijelző 12 Fűtési előremenő ág 13 Váltószelep 14 Kondenzvíz szifon 15 Motor 16 Mérőcsonk csatlakozási gáznyomáshoz 17 Min. gázmennyiség beállítócsavar 18 Fűtési előremenő ág 19 Előremenő hőmérséklet érzékelő 20 Tágulási tartály 21 Égési levegő beszívása (szétválasztott cső) 22 Égési levegő beszívása 23 Füstgázcső 24 Felfüggesztőfülek 25 Ventilátor 26 Előkeverő 27 Szívócső 28 Kémlelőablak 29 Hőcserélő hőmérséklet határoló 30 Elektródakészlet 31 Füstgáz hőmérséklet határoló 32 Kondenzvízvályú 33 Ellenőrző nyílás fedele 34 Automatikus légtelenítő 35 Szivattyú-fordulatszám kapcsoló 36 Fűtési szivattyú 37 Kondenzvíztömlő 38 Típustábla 39 Ürítőcsap 40 Fűtési visszatérő 41 Tároló visszatérő ág 42 Gáz 43 Tároló előremenő ág 44 Biztonsági szelep (fűtőkör) Logamax plus GB042 - A műszaki korszerűsítés miatt a változtatások joga fenntartva 13

14 3 A készülék mûszaki adatai 3.10 Elektromos kapcsolási rajz LR Ls Ns N L LZ NZ PR PO NP LP B B A F AC 230 V 12 9V/25 V AC 230V O 5 ábra 14 Logamax plus GB042 - A műszaki korszerűsítés miatt a változtatások joga fenntartva

15 A készülék mûszaki adatai 3 1 Gyújtótranszformátor 2 Előremenő hőmérséklet szabályozó 3 Kapocsléc 230 V AC 4 Biztosíték T 2,5 A (230 V AC) 5 Használati melegvíz hőmérséklet szabályozó 6 TB1 hőmérsékletőr csatlakozója (230 V AC) 7 Cirkulációs szivattyú csatlakozás 8 Biztosíték T 0,5 A (5 V DC) 9 Biztosíték T 1,6 A (24 V DC) 10 Kódoló-csatlakozó 11 Transzformátor 12 Főkapcsoló 13 Dugós csatlakozós hálózati kábel 14 GB042-22K-nél melegvíz hőmérséklet érzékelő, GB042-14/22-nél külső előremenő hőmérséklet érzékelő, például hidraulikus váltó 15 Gázatmatúra 16 Füstgáz hőmérséklet határoló 17 Előremenő hőmérséklet érzékelő 18 Gyújtó elektróda 19 Ionizációs elektróda 20 Hőcserélő hőmérséklet határoló 21 Ventilátor 22 Turbina (GB042-22K) 23 Fűtési szivattyú 24 3-járatú szelep 25 Külső fűtési szivattyú csatlakoztatása (primer kör) 26 BUS-résztvevők pl. fűtésszabályozó csatlakozása 27 Külső hőmérséklet érzékelő csatlakozása 28 Tároló hőmérséklet érzékelő (NTC) csatlakoztatása Logamax plus GB042 - A műszaki korszerűsítés miatt a változtatások joga fenntartva 15

16 3 A készülék mûszaki adatai 3.11 Technikai adatok GB Egység Földgáz (2H) S gáz Propan 1) Bután Max. névleges hőteljesítmény (P max ) 40/30 C kw 14,2 14,2 14,2 14,2 Max. névleges hőteljesítmény (P max ) 50/30 C kw 14,1 14,1 14,1 14,1 Max. névleges hőteljesítmény (P max ) 80/60 C kw 13,0 13,0 13,0 13,0 Max. névleges hőterhelés (Q max ), fűtés kw 13,3 13,3 13,3 13,3 Min. névleges hőteljesítmény (P min ) 40/30 C kw 3,7 3,7 6,3 7,2 Min. névleges hőteljesítmény (P min ) 50/30 C kw 3,7 3,7 6,3 7,2 Min. névleges hőteljesítmény (P min ) 80/60 C kw 3,3 3,3 5,7 6,5 Min. névleges hőterhelés (Q min ), fűtés kw 3,4 3,4 5,8 6,6 Max. névleges hőteljesítmény (P nw ), használati melegvíz kw 13,0 13,0 13,0 13,0 Max. névleges hőterhelés (Q nw ), használati melegvíz kw 13,3 13,3 13,3 13,3 Gázfogyasztás Földgáz (G20)/(G25.1) m 3 /h 1,4 1,6 - - PB-gáz (H i = 12,9 kwh/kg) kg/h - - 1,0 1,0 Megengedett csatlakozási gáznyomás S és H földgáz mbar PB-gáz 3B/P mbar Tágulási tartály Előnyomás bar 0,5 0,5 0,5 0,5 Teljes űrtartalom l Adatok az égéstermék elvezetés számításához DIN 4705 szerint Égéstermék-tömegáram max./min. névleges hőt. g/s 5,8/1,6 5,9/1,6 5,8/2,6 5,2/2,6 Égéstermék-hőmérséklet 80/60 C max./min. hőt. C 69/58 69/58 69/58 69/58 Égéstermék-hőmérséklet 40/30 C max./min. hőt. C 49/30 49/30 49/30 49/30 Maradék szállítómagasság Pa CO 2 max. névleges hőteljesítmény esetén % 9,4 10,8 10,8 12,3 CO 2 min. névleges hőteljesítmény esetén % 8,6 9,8 10,5 12,0 Égéstermékérték-csoport G 636 szerint G 61 /G 62 G 61 /G 62 G 61 /G 62 G 61 /G 62 NO x -osztály Kondenzvíz Max. kondenzvízmennyiség (t R = 30 C) l/h 1,2 1,2 1,2 1,2 ph-érték kb. 4,8 4,8 4,8 4,8 Általános tudnivalók Elektromos feszültség AC... V Frekvencia Hz Max. teljesítményfelvétel fűtőüzem W EMV- határérték-osztály - B B B B Zajszint db (A) Védettségi mód IP X4D X4D X4D X4D Max. előremenő hőmérséklet C kb. 90 kb. 90 kb. 90 kb. 90 Fűtés max. üzemi nyomása (P MS ) bar Megengedett környezeti hőmérséklet C Névleges űrtartalom (fűtés) l 3,0 3,0 3,0 3,0 Súly (csomagolás nélkül) kg x 850 x 400 x 850 x 400 x 850 x 400 x 850 x Méretek (Sz Ma Mé) mm Max. névleges hőteljesítmény (P max ) 40/30 C kw 14,2 14,2 14,2 14,2 3. tábl. 1) Alapérték érték PB-gázhoz max liter űrtartalmú helyhez rögzített tartályok esetén 16 Logamax plus GB042 - A műszaki korszerűsítés miatt a változtatások joga fenntartva

17 A készülék mûszaki adatai 3 GB Egység Földgáz (2H) S gáz Propan 1) Bután Max. névleges hőteljesítmény (P max ) 40/30 C kw 21,8 21,8 21,7 21,7 Max. névleges hőteljesítmény (P max ) 50/30 C kw 21,6 21,6 21,6 21,6 Max. névleges hőteljesítmény (P max ) 80/60 C kw 20,3 20,3 20,3 20,3 Max. névleges hőterhelés (Q max ), fűtés kw 20,8 20,8 20,8 20,8 Min. névleges hőteljesítmény (P min ) 40/30 C kw 8,1 8,1 11,6 11,6 Min. névleges hőteljesítmény (P min ) 50/30 C kw 8,0 8,0 11,5 11,5 Min. névleges hőteljesítmény (P min ) 80/60 C kw 7,3 7,3 10,5 10,5 Min. névleges hőterhelés (Q min ), fűtés kw 7,5 7,5 10,8 10,8 Max. névleges hőteljesítmény (P nw ), használati melegvíz kw 20,4 20,4 20,4 20,4 Max. névleges hőterhelés (Q nw ), használati melegvíz kw 20,8 20,8 20,8 20,8 Gázfogyasztás Földgáz (G20)/(G25.1) m 3 /h 2,1 2,5 - - PB-gáz (H i = 12,9 kwh/kg) kg/h - - 1,5 1,5 Megengedett csatlakozási gáznyomás S és H földgáz mbar PB-gáz 3B/P mbar Tágulási tartály Előnyomás bar 0,5 0,5 0,5 0,5 Teljes űrtartalom l Adatok az égéstermék elvezetés számításához DIN 4705 szerint Égéstermék-tömegáram max./min. névleges hőt. g/s 9,0/3,5 9,2/3,5 9,0/4,8 9,6/4,7 Égéstermék-hőmérséklet 80/60 C max./min. hőt. C 81/61 81/61 81/61 81/61 Égéstermék-hőmérséklet 40/30 C max./min. hőt. C 60/32 60/32 60/32 60/32 Maradék szállítómagasság Pa CO 2 max. névleges hőteljesítmény esetén % 9,6 10,8 10,7 11,5 CO 2 min. névleges hőteljesítmény esetén % 8,7 10,0 10,6 11,0 Égéstermékérték-csoport G 636 szerint G 61 /G 62 G 61 /G 62 G 61 /G 62 G 61 /G 62 NO x -osztály Kondenzvíz Max. kondenzvízmennyiség (t R = 30 C) l/h 1,7 1,7 1,7 1,7 ph-érték kb. 4,8 4,8 4,8 4,8 Általános tudnivalók Elektromos feszültség AC... V Frekvencia Hz Max. teljesítményfelvétel fűtőüzem W EMV- határérték-osztály - B B B B Zajszint db (A) Védettségi mód IP X4D X4D X4D X4D Max. előremenő hőmérséklet C kb. 90 kb. 90 kb. 90 kb. 90 Fűtés max. üzemi nyomása (P MS ) bar Megengedett környezeti hőmérséklet C Névleges űrtartalom (fűtés) l 3,0 3,0 3,0 3,0 Súly (csomagolás nélkül) kg x 850 x 400 x 850 x 400 x 850 x 400 x 850 x Méretek (Sz Ma Mé) mm Max. névleges hőteljesítmény (P max ) 40/30 C kw 21,8 21,8 21,7 21,7 4. tábl. 1) Alapérték érték PB-gázhoz max liter űrtartalmú helyhez rögzített tartályok esetén Logamax plus GB042 - A műszaki korszerűsítés miatt a változtatások joga fenntartva 17

18 3 A készülék mûszaki adatai GB042-22K Egység Földgáz (2H) S gáz Propan 1) Bután Max. névleges hőteljesítmény (P max ) 40/30 C kw 21, ,7 24,5 Max. névleges hőteljesítmény (P max ) 50/30 C kw 21,6 21,6 21,6 24,7 Max. névleges hőteljesítmény (P max ) 80/60 C kw 20,3 20,3 20,3 23,0 Max. névleges hőterhelés (Q max ), fűtés kw 20,8 20,8 20,8 23,6 Min. névleges hőteljesítmény (P min ) 40/30 C kw 8,1 8,1 11,6 11,6 Min. névleges hőteljesítmény (P min ) 50/30 C kw 8,0 8,0 11,5 11,5 Min. névleges hőteljesítmény (P min ) 80/60 C kw 7,3 7,3 10,5 10,5 Min. névleges hőterhelés (Q min ), fűtés kw 7,5 7,5 10,8 10,8 Max. névleges hőteljesítmény (P nw ), használati melegvíz kw 27,4 27,4 27,4 27,4 Max. névleges hőterhelés (Q nw ), használati melegvíz kw 28,0 28,0 28,0 28,0 Gázfogyasztás Földgáz (G20)/(G25.1) m 3 /h 2,8 3,4 - - PB-gáz (H i = 12,9 kwh/kg) kg/h - - 2,1 2,0 Megengedett csatlakozási gáznyomás S és H földgáz mbar PB-gáz 3B/P mbar Tágulási tartály Előnyomás bar 0,5 0,5 0,5 0,5 Teljes űrtartalom l Melegvíz max. melegvíz-mennyiség l/perc Kilépési hőmérséklet C max. hidegvíz belépő hőmérséklet C Max. megengedett melegvíznyomás bar Min. dinamikus nyomás bar 0,3 0,3 0,3 0,3 Specifikus átfolyás az EN 625 szabvány szerint l/perc 13,0 13,0 13,0 13,0 Adatok az égéstermék elvezetés számításához DIN 4705 szerint Égéstermék-tömegáram max./min. névleges hőt. g/s 11,9/3,5 12,0/3,6 12,3/4,9 11,6/4,7 Égéstermék-hőmérséklet 80/60 C max./min. hőt. C 94/61 94/61 94/61 94/61 Égéstermék-hőmérséklet 40/30 C max./min. hőt. C 60/32 60/32 60/32 60/32 Maradék szállítómagasság Pa CO 2 max. névleges hőteljesítmény esetén % 9,7 11,2 10,8 11,6 CO 2 min. névleges hőteljesítmény esetén % 8,7 10,0 10,6 11,0 Égéstermékérték-csoport G 636 szerint G 61 /G 62 G 61 /G 62 G 61 /G 62 G 61 /G 62 NO x -osztály Kondenzvíz Max. kondenzvízmennyiség (t R = 30 C) l/h 1,7 1,7 1,7 1,7 ph-érték kb. 4,8 4,8 4,8 4,8 Általános tudnivalók Elektromos feszültség AC... V Frekvencia Hz Max. teljesítményfelvétel fűtőüzem W EMV- határérték-osztály - B B B B Hangnyomásszint db (A) Védettségi mód IP X4D X4D X4D X4D Max. előremenő hőmérséklet C kb. 90 kb. 90 kb. 90 kb. 90 Fűtés max. üzemi nyomása (P MS ) bar Megengedett környezeti hőmérséklet C Névleges űrtartalom (fűtés) l 3,0 3,0 3,0 3,0 Súly (csomagolás nélkül) kg x 850 x 400 x 850 x 400 x 850 x 400 x 850 x Méretek (Sz Ma Mé) mm Max. névleges hőteljesítmény (P max ) 40/30 C kw 21, ,7 24,5 5. tábl. 1) Alapérték érték PB-gázhoz max liter űrtartalmú helyhez rögzített tartályok esetén 18 Logamax plus GB042 - A műszaki korszerűsítés miatt a változtatások joga fenntartva

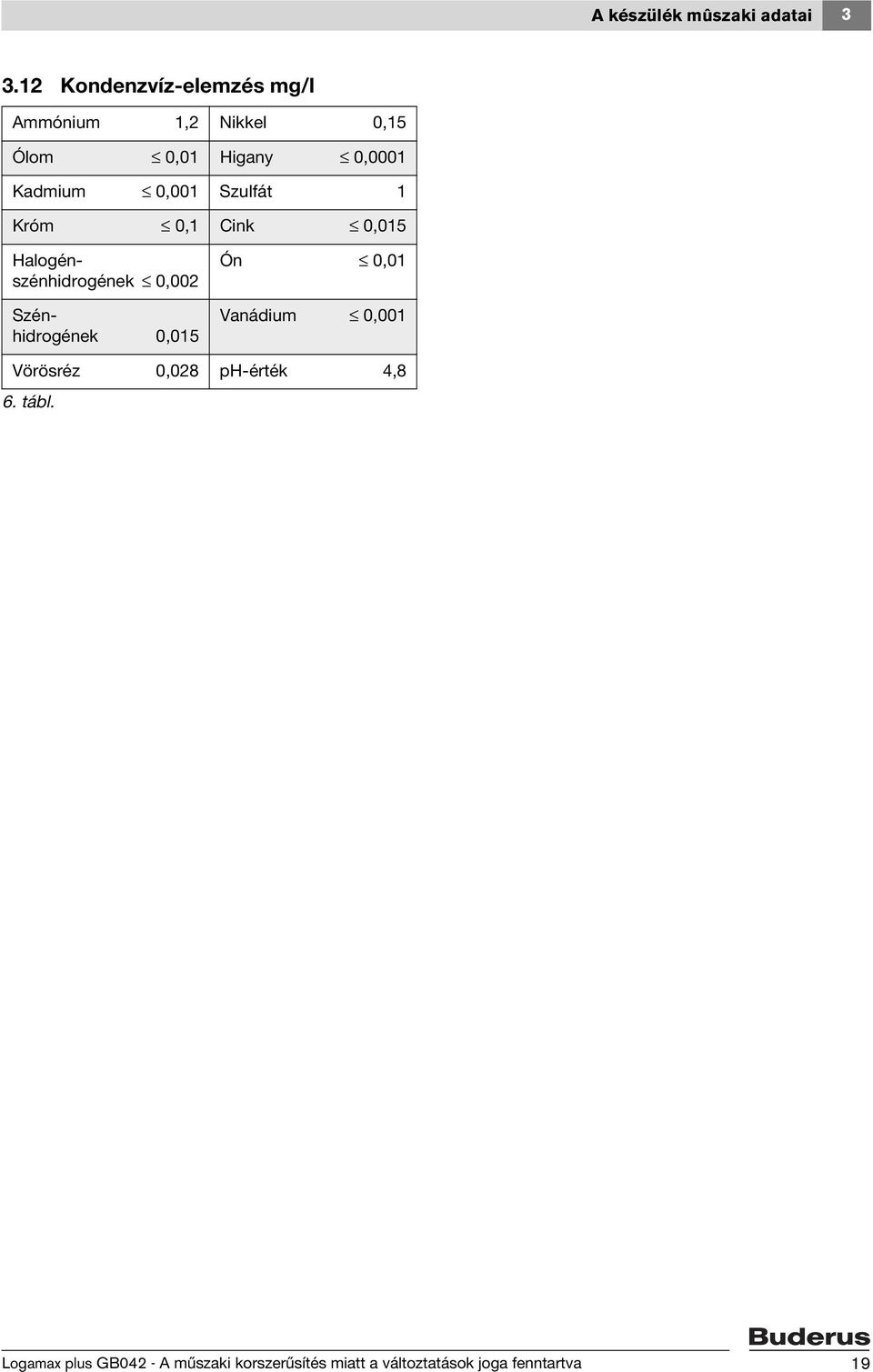

19 A készülék mûszaki adatai Kondenzvíz-elemzés mg/l Ammónium 1,2 Nikkel 0,15 Ólom 0,01 Higany 0,0001 Kadmium 0,001 Szulfát 1 Króm 0,1 Cink 0,015 Halogénszénhidrogének 0,002 Szénhidrogének 0,015 Ón 0,01 Vanádium 0,001 Vörösréz 0,028 ph-érték 4,8 6. tábl. Logamax plus GB042 - A műszaki korszerűsítés miatt a változtatások joga fenntartva 19

20 4 Elõírások 4 Előírások A következő irányelveket és előírásokat be kell tartani: Helyi építési előírások Az illetékes gázszolgáltató vállalat rendelkezései EnEG (Az energiatakarékosságról szóló törvény) EnEV (Rendelet az energiatakarékos hőszigetelésről és az épületek energiatakarékos gépészeti berendezéseiről) A szövetségi államok tüzelőtérre vonatkozó irányelvei ill. építésügyi szabályzatai, a központi tüzelőterek valamint azok tüzelőanyagtároló tereinek beépítésére vonatkozó irányelvek Beuth Kiadó Kft - Burggrafenstraße Berlin DVGW, Gazdasági- és kiadótársaság, Gáz- és víz Kft - Josef-Wirmer-Str Bonn TRGI G 600 munkalap (A gázszerelés technikai szabályai) G 670 munkalap (Tüzelőhelyek kialakítása mechanikai szellőztető készülékkel ellátott helyiségekben) TRF 1996 (Folyékony gázra vonatkozó technikai szabályok) Gazdasági- és kiadótársaság, Gáz- és víz Kft - Josef-Wirmer-Str Bonn DIN-szabványok, Beuth-Verlag GmbH - Burggrafenstraße Berlin DIN 1988, TRWI (Az ivóvíz telepítéssel kapcsolatos műszaki normák), DIN VDE 0100, 701-es cikkely (1000 V-nál alacsonyabb feszültségű erősáramú berendezések telepítése káddal vagy zuhanyozóval felszerelt helyiségekben), DIN 4751, (Fűtőberendezések; legfeljebb 110 C előremenő hőmérsékletű melegvíz fűtési rendszerek biztonságtechnikai felszerelései), DIN 4807 (Tágulási tartályok). Ausztria: A G 1 és G 2ÖVGW-irányelvek, valamint regionális építésre vonatkozó rendeletek ÖNORM H ( A korrózió és a vízkőképződés okozta károk megelőzése a max. 100 C üzemi hőmérsékletű zárt melegvíz-fűtési rendszerekben) ÖNORM H (Fagykárok megelőzése zárt fűtési rendszerekben) Svájc: SVGW- és VKF-irányelvek, kantonális és helyi előírások, valamint a PB-gázra vonatkozó irányelv 2. része 20 Logamax plus GB042 - A műszaki korszerűsítés miatt a változtatások joga fenntartva
