1 EWM 1000 Diagnosztika és hibakeresés TSE-N / A.S. 1

2 Diagnosztikai mód elérése A diagnosztikai mód eléréshez nyomja meg a START/ SZÜNET és még egy választógombot majd tekerje a programválasztót az elsö állásba az óramutatóval egyezö irányban, amíg a LED-ek nem villognak (a nyomógombok funkciója állítható, módosítható). TSE-N / A.S. 2

3 Diagnosztikai mód elérése (vertikális kezelöpanel) A diagnosztikai mód eléréséhez nyomja meg a két fölsö gombot közvetlenül a bal oldalon (funkciójuktól függetlenül), és állítsuk a programválasztót az elsö pozícióba az óramutató járásával egyezö irányban, amíg a hangjelzés meg nem szólal. TSE-N / A.S. 3

4 Diagnosztikai mód Komponens müködtetése 1 Ellenörzött funkciók: Felhasználói felület müködése Változó funkciók: minden LED sorrendben világít ha a nyomógomb le van nyomva a megfelelö LED világít, illetve a berregö megszólal (ha van) Kikötések: nincsenek TSE-N / A.S. 4

5 Diagnosztikai mód Komponens müködtetése 2 Ellenörzött funkciók: Víz feltöltés a mosótérben Müködtetett funkciók: Ajtózár Mosótér mágnesszelepe Kikötések: ajtó legyen zárva vízszint a biztonsági (túlfolyási) szint alatt kifutási idö 5 perc TSE-N / A.S. 5

6 Diagnosztikai mód Komponens müködtetése 3 Ellenörzött funkciók: Vízzel telítödik az elömosó rész Möködtetett funkciók: Ajtózár Elömosó mágnesszelepe Kikötések: ajtó legyen zárva vízszint a biztonsági (túlfolyási) szint alatt kifutási idö 5 perc TSE-N / A.S. 6

7 Diagnosztikai mód Komponens müködtetése 4 Ellenörzött funkciók: Vízzel telítödik az öblítöszeres rész Müködtetett funkciók: Ajtózár Mosás és elömosás mágnesszelepe (egyidejüleg) Kikötések: ajtó legyen zárva vízszint a biztonsági (túlfolyási) szint alatt kifutási idö 5 perc TSE-N / A.S. 7

8 Diagnosztikai mód Komponens müködtetése 5 Nem elérhetö az EWM1000 gépeken (ellenörzi a harmadik mágnesszelepet) TSE-N / A.S. 8

9 Diagnosztikai mód Komponens müködtetése 6 Ellenörzött funkciók: Fütés Müködtetett funkciók: Ajtózár Mosótér mágnesszelepe ha a szint alacsonyabb az elsö szintél Fütö elem Kikötések: ajtó zárva Vízszint az elsö szint alatt Víz hömérséklete 80 C alatt kifutási idö 10 perc vagy 90 C TSE-N / A.S. 9

10 Diagnosztikai mód Komponens müködtetése 7 Ellenörzött funkciók: Csöszivárgás teszt Változó funkciók: Ajtózár Mosótér mágnesszelep ha a szint az elsö alatt van Motor (55 f/p CW, 55 f/p CCW, 250 f/p impulzus a vízcsövel) Kikötések: ajtó zárva Vízszintnek az elsö szint felett kell lennie TSE-N / A.S. 10

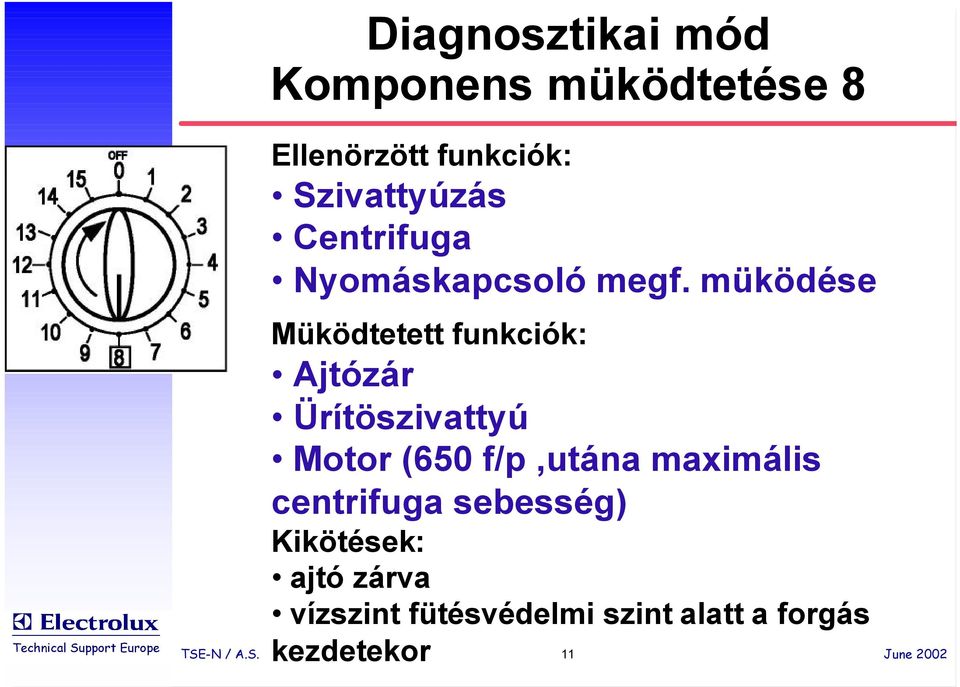

11 Diagnosztikai mód Komponens müködtetése 8 Ellenörzött funkciók: Szivattyúzás Centrifuga Nyomáskapcsoló megf. müködése Müködtetett funkciók: Ajtózár Ürítöszivattyú Motor (650 f/p,utána maximális centrifuga sebesség) Kikötések: ajtó zárva vízszint fütésvédelmi szint alatt a forgás kezdetekor TSE-N / A.S. 11

12 Diagnosztikai mód Komponens müködtetése 9 Nem érhetö el az elültöltös gépeknél (ellenörzi a dob önpozícionálását ) TSE-N / A.S. 12

13 Diagnosztikai mód Utolsó hibakód olvasása Ha egy hibakód tárolódott az EEPROMban, azt 2 villogó LED jelzi: CIKLUS VÉGE és START/SZÜNET TSE-N / A.S. 13

14 Diagnosztikai mód Utolsó hibakód kiolvasása CIKLUS VÉGE a hibakód elsö számjegyét mutatja (riasztó család) START /SZÜNET számjegyét mutatja a hibakód második a számjegyek a felvillanás folyamán jelennek meg (0.4 s be, 0.4 s ki) 2.5 s szünet után a folyamat ismétlödik Hexadec. szám A B F Villanások száma TSE-N / A.S. 14

15 Diagnosztikai mód Utolsó hibakód olvasása Egy példa: hibakód E43 Ciklus vége LED Be / ki Ido (mp) Érték LED Indít/Megáll Be / ki Ido (mp) Megáll Érték ,3 Megáll TSE-N / A.S. 15

16 Diagnosztikai mód Utolsó hibakód törlése Gép diagnosztikai módban, programválasztó 10-es állásban Nyomja meg a START/SZÜNET gombot és egyidejüleg bármely választógombot legalább 2 mpig. Megerösítésképpen minden LED elkezd villogni TSE-N / A.S. 16

17 Diagnosztikai mód Hibakód törlése vertikális panelnél Gép diagnosztikai módban, programválasztó 10-es állásban Nyomja meg a felsö két gombot baloldalt folyamatosan legalább 2 s-ig Megerösítésképpen minden LED elkezd villogni TSE-N / A.S. 17

18 Diagnosztikai mód Kilépés Diagnosztikai módból való kilépéshez kapcsolja KI a készüléket majd kapcsolja BE, és kapcsolja KI újra (ez megvédi a gépet a diagnosztikai mód ismételt kiválasztásától) TSE-N / A.S. 18

19 Riasztás megjelenítése felhasználói üzemmódban Csak a riasztásicsalád (a kód elsö számjegye) jelenik meg a felhasználó számára a CIKLUS VÉGE LED villogásával pl. E41 vagy E43 így jelenik meg: hiba állapot E61, E83, vagy EA1 sehogysem jelenik meg a felhasználónak Ciklus vége LED Be / ki Ido (mp) Érték Megáll TSE-N / A.S. 19

20 Hibakódok gyorsolvasása Az utolsó hibakód akkor is megjeleníthetö, ha a készülék nincs diagnosztikai módban: Nyomja meg a START/SZÜNET gombot és egyidejüleg egy választógombot folyamatosan legalább 2 s-ig Minden LED kialszik majd a teljes hibakódot megjelenik A folyamat ismétlödik amig a 2 nyomógomb benyomva van TSE-N / A.S. 20

21 Hibakód család 1: Víztöltés E11: víztöltési problémák a mosási ciklusban (töltöfázis idökorlátja lejárt) E13: vízszivárgás (teljes töltés idötúllépése, beleértve az újratöltést) TSE-N / A.S. 21

22 Hibakód család 2: Szivattyúzás E21: szivattyú problémák (idötúllépés) E23: ürítöszivattyú triak hiba E24: ürítöszivattyú triak hibát észlel TSE-N / A.S. 22

23 Hibakód család 3: Nyomáskapcsoló E33: egybevágóság hiánya a túlforrás védelem és az elsö szintü kapcsolók között (hosszabb 3 s-nál) E35: víz túltöltés (elárasztásvédö kapcsoló nyitva több mint 15 s-ig) E36: túlforrásvédelmi hibát érzékel (AB_S) E37: 1 st szintü hibát érzékel (L1_S) E39: túlfolyásvédö hibát érzékel (HV1_S) TSE-N / A.S. 23

24 Hibakód család 4: Ajtózár E41: ajtó nyitva (idökorlát lejárt) E42: ajtózár hiba E43: ajtózár triak áramellátási hiba E44: csukott ajtó hibát érzékel E45: ajtózár triak hibát érzékel TSE-N / A.S. 24

25 Hibakód család 5: Motor keringés E51: motor triak zárlatos E52: nincs fordulatszámmérö jel a motortól E53: motor triak hibát érzékel E54: motor (váltó) relé érzékelöi beragadtak TSE-N / A.S. 25

26 Hibakód család 6: Fütökör E61: kevés fütés a mosási ciklushoz (idötúllépés) NEM JELENIK MEG FELHASZNÁLÓI MÓDBAN! E62: túlfütés mosási ciklusnál (NTC hömérséklete > 88 C több mint 5 percig) E66: fütörelé hiba TSE-N / A.S. 26

27 Hibakód család 7: NTC érzékelö E71: NTC érzékelö hiba (határon túli értékek) TSE-N / A.S. 27

28 Hibakód család 8: Programkapcsoló E82: hiba a reset választó pozícióban E83: hiba a leolvasás pozícióban NEM JELENIK MEG FELHASZNÁLÓI MÓDBAN! TSE-N / A.S. 28

29 Hibakód család 9: Konfigurálás E93: készülék konfig. hiba E94: mosási ciklus konfig. hiba E95: kommunikációs hiba a mikroprocesszor és az EEPROM között E96: összeférhetetlenség a konfiguráció és a hardware között E97: összeférhetetlenség a beállító és a ciklus konfiguráció között TSE-N / A.S. 29

30 Hibakód család A: DSP EA1: DSP (ajtó önpozícionálás csak a felültöltös készülékeknél) NEM JELENIK MEG FELHASZNÁLÓI MÓDBAN! TSE-N / A.S. 30

31 Hibakód család B: Tápellátás EB1: tápfrekvencia határértékeken túl EB2: tápfeszültség túl magas EB3: tápfeszültség túl alacsony TSE-N / A.S. 31

32 Alkatrész diagnosztika Csatlakozó azonosítás TSE-N / A.S. 32

33 Alkatrész diagnosztika J1 = Motor csatlakozó J1-1-töl J1-2-ig: teljes állórész tekercselése: 1-3 W (motor típusától függ) TSE-N / A.S. 33

34 Alkatrész diagnosztika J1 = Motor csatlakozó J1-1-töl J1-3-ig: fél állórész tekercselése: W (1200 f/p-nél nagyobbaknál) (motor típusától függ) TSE-N / A.S. 34

35 Alkatrész diagnosztika J1 = Motor csatlakozó J1-4-töl J1-5-ig: forgórész tekercselése: W (motor típusától függ) TSE-N / A.S. 35

36 Motorok TSE-N / A.S. 36

37 Alkatrész diagnosztika J2, J6 = Ajtózár, nyomáskapcsolók PTC AJTÓZÁR! J2-4-töl J6-2-ig: bimetal PTC ajtózár, 1 kw körül 20 C-on TSE-N / A.S. 37

38 Alkatrész diagnosztika J2, J6 = Ajtózár, nyomáskapcsolók AZONNALI AJTÓZÁR! J2-4-töl J6-2-ig: mágnestekercs + PTC védö, 200 W körül 20 C-on TSE-N / A.S. 38

39 Alkatrész diagnosztika J2, J6 = Ajtózár, nyomáskapcsolók AZONNALI AJTÓZÁR! J2-5-töl J6-2-ig: bimetal PTC, 1 kw körül 20 C-on TSE-N / A.S. 39

40 Alkatrész diagnosztika J2, J6 = Ajtózár, nyomáskapcsolók AZONNALI AJTÓZÁR! J2-4-töl J2-5-ig: mágnestekercs + PTC védö + bimetal PTC, 1.2 kw körül 20 C-on TSE-N / A.S. 40

41 Alkatrész diagnosztika J2, J6 = Ajtózár, nyomáskapcsolók MINDEN AJTÓZÁR J2-1-töl J6-2-ig: ajtókapcsoló, nyitott vagy zárt TSE-N / A.S. 41

42 Alkatrész diagnosztika J2, J6 = Ajtózár, nyomáskapcsolók J2-1-töl J2-2-ig: 1 st szintkapcsoló. kapcsoló, nyitott ha a víz 1 st szint alatt, zárt ha fölött TSE-N / A.S. 42

43 Alkatrész diagnosztika J2, J6 = Ajtózár, nyomáskapcsolók J6-1-töl J2-2-ig: túlforrásvédelmi szintkapcsoló. Nyitva, ha a víz ezen szint alatti, a fütöelemek ellenállása (körülbelül 30 W) ha fölötti TSE-N / A.S. 43

44 Alkatrész diagnosztika J2, J6 = Ajtózár, nyomáskapcsolók J2-3-töl J2-6-ig: elárasztásvédö szintkapcsoló (nem minden modellen!), alapesetben zárt TSE-N / A.S. 44

45 Alkatrész diagnosztika J3 = Mágnesszelep és ürítö szivattyú J3-2-töl J3-5-ig: elömosó mágnestekercs szelep 3.75 kw körül TSE-N / A.S. 45

46 Alkatrész diagnosztika J3 = Mágnesszelep és ürítö szivattyú J3-6-töl J3-7-ig: mosó mágnesszelep 3.75 kw körül TSE-N / A.S. 46

47 Alkatrész diagnosztika J3 = Mágnestekercs szelep and ürítö szivattyú J3-1 to J3-4: ürítö szivattyú motor 170 W körül TSE-N / A.S. 47

48 Alkatrész diagnosztika J5 = NTC és Tachogenerátor J5-1-töl J5-2-ig: NTC érzékelö, 6 kw körül 20 C-on (lásd a szenzor jellemzöit más hömérsékleti értékeknél) TSE-N / A.S. 48

49 NTC karakterisztika TSE-N / A.S. 49

50 Alkatrész diagnosztika J5 = NTC és Tachogenerátor J5-1-töl J5-2-ig: tachogenerátor 65-töl 540 W -ig, motor típusától függöen. Ha a motor kézzel megforgatható alacsony AC feszültség mérhetö. TSE-N / A.S. 50

51 Motorok TSE-N / A.S. 51

52 Alkatrész diagnosztika J4 = Az ajtó vezérlámpájának elönézete J4-1-töl J4-2-ig: ajtó vezérlámpa (csak néhány modellnél!) neon lámpa, nem mérhetö ohmméterrel TSE-N / A.S. 52

53 Alkatrész diagnosztika J7 J7 külsö soros interfész: A kapcsolótábla számítógéphez csatlakoztatásához használható, beállító vagy diagnosztikai programok futtathatóak ezen keresztül? TSE-N / A.S. 53
