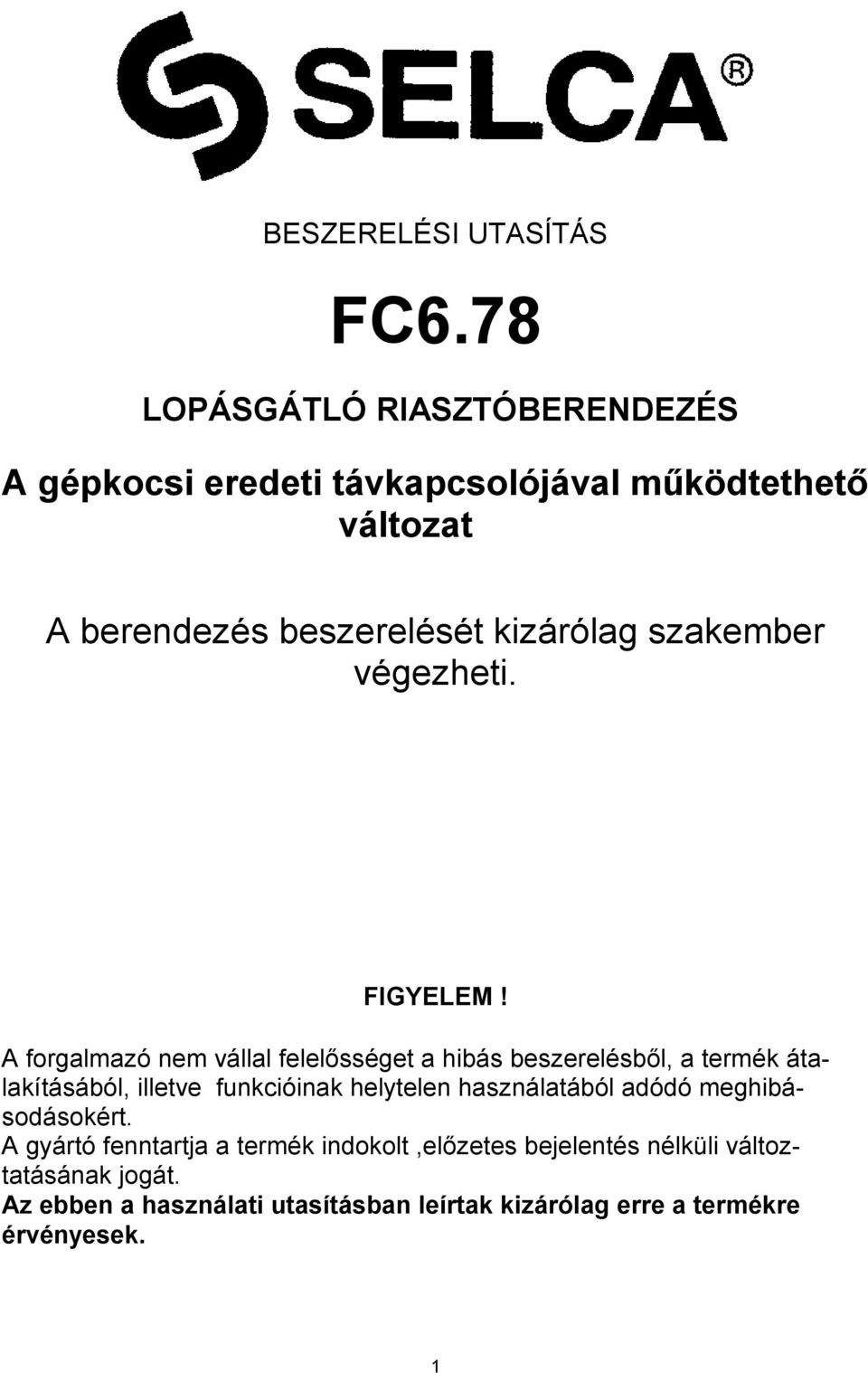

1 BESZERELÉSI UTASÍTÁS FC6.78 LOPÁSGÁTLÓ RIASZTÓBERENDEZÉS A gépkocsi eredeti távkapcsolójával működtethető változat A berendezés beszerelését kizárólag szakember végezheti. FIGYELEM! A forgalmazó nem vállal felelősséget a hibás beszerelésből, a termék átalakításából, illetve funkcióinak helytelen használatából adódó meghibásodásokért. A gyártó fenntartja a termék indokolt,előzetes bejelentés nélküli változtatásának jogát. Az ebben a használati utasításban leírtak kizárólag erre a termékre érvényesek. 1

2 BESZERELÉSI UTASÍTÁS 1. A beszerelés megkezdése előtt hagyjuk nyitva a gépkocsi ablakát. Győződjünk meg róla, hogy a kulcsok, távvezérlők, stb. a gépkocsin kívül találhatók. Olvassuk el a gépkocsi, illetve a benne található sztereó berendezés használati utasítását. Amennyiben nem ellenjavallt, az akkumulátor negatív csatlakozását kössük le. 2. A motortérben keressünk a berendezés számára megfelelő helyet. A lopásgátló riasztóberendezést hőforrásoktól és lehetséges vízszivárgástól távol helyezzük el. Ellenőrizzük a kábelköteg hosszúságát. 3. A vezetékeket megfelelő gumihüvelyen keresztül vezessük át a gépkocsi belsejébe. 4. A tartókonzolt erősítsük a gépkocsi karosszériájához. A riasztóberendezés központi egységét még ne rögzítsük véglegesen a tartókonzolhoz, hogy az ütésérzékelő érzékenységének finombeállításához hozzáférhető maradjon az egység hátoldala. 5. A LED-et és az elektronikus kulcs aljzatát is magábafoglaló egységet a műszerfalon, kívülről jól látható és a felhasználó számára könnyen hozzáférhető pontján helyezzük el. 6. A riasztóberendezés vezetékeit csatlakoztassuk a gépkocsi megfelelő vezetékeihez a következő oldalakon leírtak szerint. 7. A rendszerhez használható kiegészítő elemeket (ultrahangos érzékelők, elektromos ablakemelő, stb.) csatlakoztassuk. 8. Az akkumulátort kössük vissza amennyiben azt a szerelés megkezdése előtt leválasztottuk.élesítsük a rendszert. Ellenőrizzük az ajtó-, motorház-, csomagtartó-, ultrahangos és egyéb kiegészítő érzékelőket, illetve állítsuk be érzékenységüket. Ellenőrizzük az elektronikus kulcs működését. A riasztórendszer jelzi az érzékelő (ajtó -, ultrahangos érzékelő) hibás működését. 9. Rögzítsük a vezetékeket, helyezzük vissza a leszerelt takarólemezeket. 10. Végül ellenőrizzük ismét a riasztóberendezés helyes működését. 2

3 CSATLAKOZTATÁSI VÁZLAT FEKETE 5.SZ. ALJZAT+LED -ZÖLD FEKETE NEGATÍV ZÁRÓ IMPULZUS -PIROS BIZTOSÍTÉKHÁZ PIROS AKKUMULÁTOR FEHÉR-ZÖLD GYÚJTÁSKAPCSOLÓ ZÖLD-FEKETE ZÖLD-FEKETE -FEKETE NEGATÍV NYITÓ IMPULZUS BARNA MODUL KIMENET ULTRAHANG MODUL PIROS BARNA-FEHÉR PIROS-ZÖLD fehér piros Az irányjelző kimeneteket belső megszakító védi. A motorháztető nyitását jelző 5. sz. fekete vezeték közvetlenül a motortérben található kábelkötegből indul ki. 3

4 CSATLAKOZÁSOK PIROS Pozitív tápellátás irányjelzők áramellátása. Csatlakoztassuk egy állandó pozitív pontra a biztosítódoboz bemeneténél (+30). FEKETE Negatív tápvezeték. Csatlakoztassuk egy stabil testelő pontra ( -31). GYŐZŐDJÜNK MEG A JÓ CSATLAKOZTATÁSRÓL! Irányjelzők pozitív kimenete. A két vezeték egyikét csatlakoztassuk a jobboldali irányjelzőkre, a másikat a baloldali irányjelzőkre. ZÖLD-FEKETE ZÖLD/FEKETE Ez a vezeték végzi az elektromos motormegszakításról. A gyújtáskapcsolótól az üzemanyag-szivattyúhoz, az elektromos szelephez, az indítómotorhoz stb. menő negatív vagy a pozitív vezérlővezetéket vágjuk el. Maximális terhelhetőség: 10 A folyamatosan vagy 20 A 5 mp-ig. FEHÉR-ZÖLD Ez a vezeték gátolja meg a riasztó élesedést vezetés közben, illetve a belső telep feltöltéséről gondoskodik. Csatlakoztassuk egy gyújtás indításkor is meglévő -pozitív tápvezetékre (+15). -ZÖLD Ajtó- vagy csomagtartó nyitásérzékelő bemenet. Ajtó vagy csomagtartó nyitásakor a kapcsoló által adott negatív jelet fogadja. FEKETE 5. SZ. Motorháztető nyitásérzékelő bemenet. A motorháztető nyitásakor a kapcsoló által adott negatív jelet fogadja. BARNA Negatív kimenet kiegészítő rendszerelemekhez (max. 100 ma). Ez az áramkör a riasztó bekapcsolt állapotában negatív kimenetet biztosít. A funkció a távvezérlővel kiiktatható. PIROS-ZÖLD Kiegészítő rendszerelemek bemenete. Ez a bemenet fogadja a kiegészítőkről érzékezőnegatív jeleket (ultrahangos, radar, stb.). -PIROS Negatív kimenet (max. 100 ma) a központi ajtózár NYITÁSÁHOZ. -FEKETE Negatív kimenet (max. 100 ma) a központi ajtózár ZÁRÁSÁHOZ. ALJZAT: 1. Csatlakozó vezetékkel. 2. Csatlakozó PIROS és FEKETE vezetékkel. 4

5 KÖZPONTI AJTÓZÁR ÉS KOMFORT ZÁRÁS A beszerelés befejezését követően a zárás és nyitás időzítését beállíthatjuk (min. 1 mp, max. 30 mp). A beszerelés során elkövetett bármely hiba a gépkocsi eredeti elektromos berendezéseinek károsodását idézheti elő. Az zárás és nyitás időzítésének gyári beállítása 1 mp. A ZÁRÁS IDŐTARTAMÁNAK BEÁLLITÁSA 1. Nyissuk ki a gépkocsi vezetőoldali ajtaját. 2. Élesítsük a riasztót. 3. Az ezt követő 3 másodpercen belül (az irányjelzők felvillanása alatt) kapcsoljuk be a gépkocsi gyújtását és nyomjuk meg 3-szor a távvezérlő B jelű gombját. A gomb minden egyes megnyomását hangjelzés kíséri. 4. Várja meg amíg az irányjelző kialszik és a visszajelző led villogni kezd. Ettől számítva, a szükséges vezérlési idő elteltével kapcsolja ki a gyújtást, és csukja be az ajtót. Ezzel a programozást elvégezte. 5. Amennyiben még a LED villogása előtt kikapcsolja a gyújtást, a zárási idő 0 s lesz, tehát a riasztó nem ad ki zárásimpulzust. A NYITÁS IDŐZITÉSÉNEK BEÁLLITÁSA Az előbbi pontban leírtak szerint járjunk el. A 3. pontban azonban 6-szor nyomjuk meg a távvezérlő gombját. A BELSŐTÉRI VÉDELEM MODULJA Az ultrahang modul a gépkocsi belső terének behatolás elleni védelmét szolgálja. A lopásgátló riasztóberendezés vezetékkötegét csatlakoztassuk a gépkocsi belsejében elhelyezett modul csatlakozóira. Az érzékelőket helyezzük el a szélvédő felső sarkaiban és a maximális hatékonyság érdekében irányítsuk őket a hátsó ablak közepére. Az érzékenységet állítsuk közepes értékre (az érzékenység a beállító potméter óramutató járásával megegyező irányba történő forgatásával növelhető). Eresszük le félig a vezetőoldali ajtó ablakát, majd a gépkocsi belsejébe nyúlva teszteljük a rendszer működését: a helyes működést kettős sípszó (az élesedési időn belül) jelzi, a beállító potméterrel az érzékenység változtatható. Csukjuk a gépkocsi ablakait, majd kezünkkel csapjunk rá minden ablakra. Amennyiben a riasztás ezáltal kiváltható, csökkentsük az érzékenységet és ismételjük meg a tesztelést. 5

6 A GARANCIA FELTÉTELE. A SELCA termékeire az alábbi garancia feltételek vonatkoznak: Az eladástól számított 12 hónap a garancia a gyártási hibákból, illetve a gyártás során felhasznált anyagokból adódó hibákra és anomáliákra terjed ki a garancia nem vonatkozik azon alkatrészekre, amelyek rendeltetésszerű használat mellett elhasználódnak (pl. telepek, biztosítók) a garanciafeltételekben meghatározott segítségnyújtásra csak abban az esetben kerül sor, amennyiben a termékhez be tudják mutatni a helyesen kitöltött garancialevelet is, amelyen a gyártási szám és a dátum szerepel A GARANCIA NEM ÉRVÉNYES a módosított termékek esetében a víz/gőz által megrongált termékek esetében a helytelenül beszerelt termékek esetében a nem előírás szerint használt termékek esetében 6
