1 SiAlON kerámi miák k mechanikai viselkedésének jellemzése műszerezett ütővizsgálattal Kaulics Nikoletta Marosné Berkes Mária Lenkeyné Biró Gyöngyvér VIII. Országos Törésmechanikai Szeminárium Miskolc-Tapolca, április

2 Előzmények Si 3 N 4 alapú csúcstechnológiai kerámiák hazai gyártása (MTA, MFAKI) Eddigi alkalmazások: hősokkállóság, hajlítószilárdság Folyamatos anyagtechnológia fejlesztés anyagtulajdonságok javítása a meglévő felhasználásokban; új alkalmazási lehetőségek feltárása. Anyagtulajdonságok vizsgálata és széleskörű jellemzése

3 Előzmények ME, Mechanikai Technológiai Tanszékén: * : K IC (Indentation toughness) törési szívóssági vizsgálatok megbízhatósága * : Kopási tulajdonságok javítása felületkezelés (ionimplantáció) és térfogati hőkezelés révén * : Műszerezett ütővizsgálatok

4 Műszerezett ütővizsgálat SiAlON kerámiákon A kutatás fázisai, I. Cél: A mérési módszer jellemzőinek vizsgálata alkalmazhatóság Si 3 N 4 alapú kerámiákra; a mérés információtartalma bemetszetlen próbatesteken; egyes mérési körülmények hatásának vizsgálata;

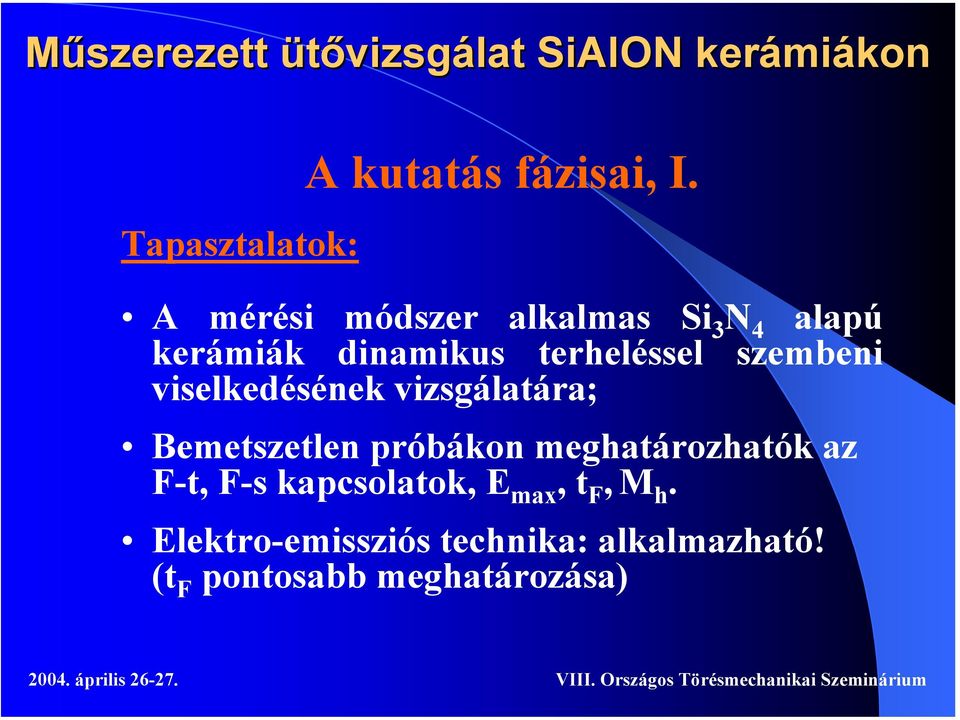

5 Műszerezett ütővizsgálat SiAlON kerámiákon Tapasztalatok: A kutatás fázisai, I. A mérési módszer alkalmas Si 3 N 4 alapú kerámiák dinamikus terheléssel szembeni viselkedésének vizsgálatára; Bemetszetlen próbákon meghatározhatók az F-t, F-s kapcsolatok, E max, t F, M h. Elektro-emissziós technika: alkalmazható! (t F pontosabb meghatározása)

6 Műszerezett ütővizsgálat SiAlON kerámiákon A kutatás fázisai, I. Tapasztalatok (folyt): Mérési körülmények hatása * F max értéke független a kalapács tömegétől; * Az adott Si 3 N 4 kerámiák vizsgálatára a 15J-os kalapács használata nem alkalmas (leolvasási pontosság, dinamikus hatások); * A mért (KV) ütőmunka és az F-s diagramból meghatározható E max törési energiák 2J-os ütési energiájú kalapács esetében jó közelítéssel azonosnak tekinthetők;

7 Műszerezett ütővizsgálat SiAlON kerámiákon A kutatás fázisai, II. Cél: Az anyagi viselkedés jellemzése Bemetszetlen próbatesteken: M h - v kapcsolata? Bemetszett próbákon K ID - meghatározásának lehetősége? K ID - v kapcsolata? Mindkét próbatesten: E max - v kapcsolata?

8 A Si 3 N 4 kerámiák tulajdonságai Általános tulajdonságok Mechanikai tulajdonságok: Gyártási módtól függően: Nagy keménység Kopásállóság Hősokk-állóság Magas szilárdság Szívósság Mérnöki alkalmazások Motoralkatrészek, forgácsolószerszámok, húzógyűrűk, csapágyak, izzító gyertya, örvénykamra, turbófeltölto forgó része, stb. Kristályszerkezet Hexagonális kristályszerkezet Kétféle polimorf módosulat: * α: nagyobb HV, kisebb K IC, equiaxiális szemcsék * β: kisebb HV, nagyobb K IC, tu alakú szemcsék Önerősítő szerkezet

9 A Si 3 N 4 kerámiák tulajdonságai Features Si 3 N 4 Al 2 O 3 SiC ZrO 2 TiN TiC Cr 2 O 3 Density, [g/cm 3 ] 2,8-3,3 3,9 3,2 5,7 5,4 4,9 5,2 Fracture toughness [MPa*m 1/2 ] ,9 Hardness [GPa] Bending strength [MPa] >262 Young modulus [GPa] >103

10 A Si 3 N 4 kerámiák tulajdonságai Általános tulajdonságok Mechanikai tulajdonságok: Gyártási módtól függően: Nagy keménység Kopásállóság Hősokk-állóság Magas szilárdság Szívósság Mérnöki alkalmazások Motoralkatrészek, forgácsolószerszámok, húzógyűrűk, csapágyak, izzító gyertya, örvénykamra, turbófeltölto forgó része, stb. Kristályszerkezet Hexagonális kristályszerkezet Kétféle polimorf módosulat: * α: nagyobb HV, kisebb K IC, equiaxiális szemcsék * β: kisebb HV, nagyobb K IC, tu alakú szemcsék Önerősítő szerkezet

11 A műszerezett ütővizsgálat Alapelv és próbaelrendezés

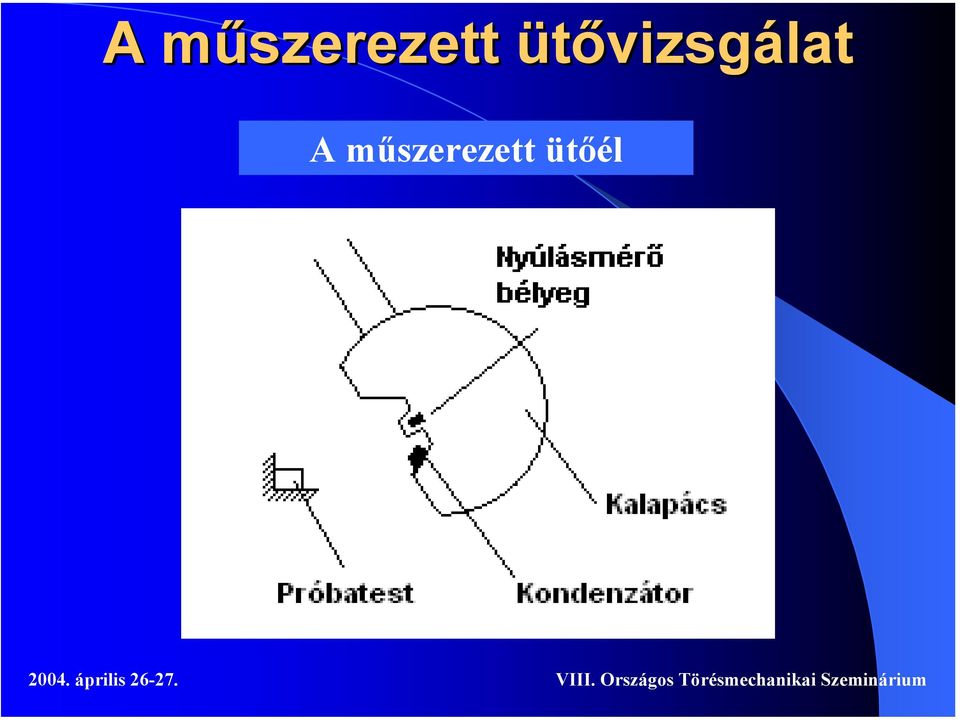

12 A műszerezett ütővizsgálat A műszerezett ütőél

13 A műszerezett ütővizsgálat A mérőrendszer elemei

14 A műszerezett ütővizsgálat A vizsgálat információ tartalma Jellemző típusa Szívóssági mérőszámok KV E max K ID (J ID ) Erő jellegű mérőszámok F gy F max Dinamikus hajlítószilárdság M h, D Egyéb mérőszámok t F s max EE-jel Mért X X X X X Származtatott X X X X

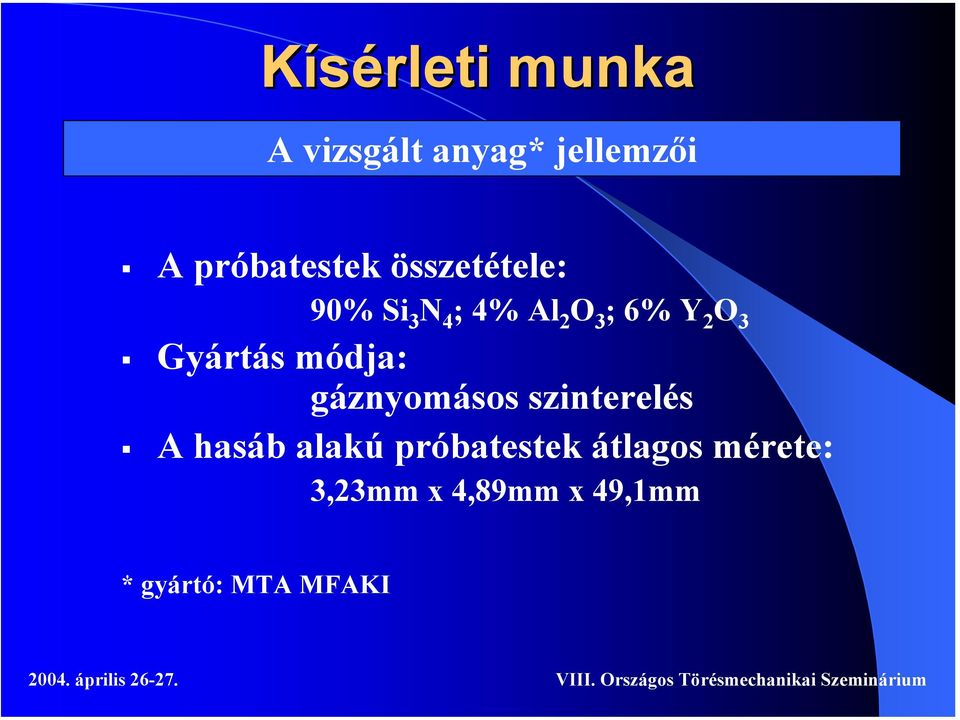

15 Kísérleti munka A vizsgált anyag* jellemzői A próbatestek összetétele: 90% Si 3 N 4 ; 4% Al 2 O 3 ; 6% Y 2 O 3 Gyártás módja: gáznyomásos szinterelés A hasáb alakú próbatestek átlagos mérete: 3,23mm x 4,89mm x 49,1mm * gyártó: MTA MFAKI

16 Próba méretei és elrendezése Kísérleti munka A vizsgálati körülmények Hőmérséklet: 2O C Terhelési sebesség: v= 0.78, ill 2.88 m/s Kalapács ütési energiája: 2J a/w=0.5

17 Kísérleti munka A kísérlet során meghatározott jellemzők F-t diagram, F max, t F F-s diagram, E max, s max A dinamikus hajlítószilárdság, M h Dinamikus törési szívósság, K ID

18 Kísérleti munka A mért és számított jellemzők F-t diagram: F max és t F, 1 vt () = v0 t Ftdt () m t0 () t st = vtdt () t 0 F-s diagram: E max és s max Force, kn 1 0,8 0,6 0,4 0,2 0 E max s max = 0 F() s ds -0,2-0,2 0,0 0,2 0,4 0,6 0,8 1,0 1,2-0,4 s, mm

19 Kísérleti munka Dinamikus hajlítószilárdság M = 3 F max s hd, 2 2 W B ahol F max : a repedésterjedés kezdetéhez tartozó erő; L s : a támaszköz; W : a próbatest ütés irányába eső mérete; B : a próbatest ütés irányára merőleges mérete. L

20 Kísérleti munka K ID meghatározásának módszerei Döntés: A 3t kritérium alapján Force, kn 0,14 0,12 0,1 0,08 0,06 0,04 0,02 0-0,02-0,04-0,06-0,1 0,0 0,1 0,2 0,3 0,4 t, ms Force, kn 0,5 0,4 0,3 0,2 0,1 0-0,1-0,1-0,2 0,0 0,1 0,2 0,3 t, ms Statikus összefüggés alapján Dinamikus key-curve Ütési válaszgörbe

21 Kísérleti munka K ID meghatározásának módszerei 1) Statikus jellegű összefüggésből: Fmax KID = Y B W ahol F max : a maximális erő; Y: geometriai függvény, (a/w)-től függ; B: a próbatest ütés irányára merőleges mérete; W: a próbatest ütés irányába eső mérete. F, a, geom,y K ID

22 Kísérleti munka K ID meghatározásának módszerei 2) Dinamikus key-curve (DKC) módszerrel : EY KID = v0 tf k * C m W CS 1+ CS dyn t F, C, E, geometriai méretek, Y K ID F-t diagram

23 Kísérleti munka K ID meghatározásának módszerei 3) Ütési válaszgörbe módszerrel : [ Kobayashi, Yamamoto] Si 3 N 4 mestergörbék Mestergörbe módszer t F, mestergörbe K ID

24 Kísérleti munka K ID meghatározásának módszerei IV. Statikus jellegű összefüggés: F max, a, geom,y K ID Dinamikus key-curve módszer: t F, C, E, geometriai méretek, Y K ID Ütési válaszgörbe: t F, mestergörbe K ID

25 Kísérleti munka Megválaszolandó kérdés t F törési idő meghatározása?! Megbízható módszer???

26 Kísérleti munka Elektro-emissziós mérés elve Alkalmazás feltétele: Megfelelő technika (eszköz) Anyag!

27 Kísérleti munka t F meghatározása elektro-emissziós méréssel 0,6 0,5 0,4 0,3 0,2 0,1 0-0,0002-0,0001-0,1 0 0,0001 0,0002 0,0003 0,0004 t, ms -0,2-0,3 F, kn F, kn F-t EE-t 1,4 1,2 1 0,8 0,6 0,4 0,2 0-0, , ,2 0, , , , , , ,4-0,6 t, ms -0,8-1 -1,2-1,4 F-t EE-t Bemetszetlen próbatest, v= 0,78 Bemetszett próbatest, v = 0,78

28 Vizsgálati eredmények I. Erő jellegű mérőszámok F max bemetszetlen próbákra F max bemetszett próbákra 1,2 1,2 1,0 1 Fmax [kn] 0,8 0,6 0,4 Fmax [kn] 0,8 0,6 0,4 0,2 0,2 0,0 0,0 0,5 1,0 1,5 2,0 2,5 3,0 Sebesség [m/s] 0 0,0 0,5 1,0 1,5 2,0 2,5 3,0 Sebesség [m/s]

29 Vizsgálati eredmények II. Energia jellegű mérőszámok Emax [J] E max bemetszetlen próbákra 0,12 0,10 0,08 0,06 0,04 0,02 0,00 0,0 0,5 1,0 1,5 2,0 2,5 3,0 Sebesség [m/s] Emax [J] E max bemetszett próbákra 0,016 0,014 0,012 0,010 0,008 0,006 0,004 0,002 0,000 0,0 0,5 1,0 1,5 2,0 2,5 3,0 Sebesség [m/s] A terhelési sebesség növelésével az E max értékek növekedtek. (összhangban áll a korábbi vizsgálati tapasztalatokkal) Bemetszett próbákra egy nagyságrenddel kisebbek voltak.

30 Vizsgálati eredmények III. Statikus és dinamikus hajlítószilárdság Statikus és dinamikus hajlítószilárdság Mh [MPa] ,5% 8,5% 7,6% 15,4% 6,0% 17,8% 0 0,7761 2,8747 Sebesség [m/s] Mh be me ts ze tle n próbákra Mh be me ts ze tt próbákra A bemetszetlen és bemetszett próbákra meghatározott hajlítószilárdságok átlagértékeinek eltérése a terhelési sebesség növelésével csökkent; Dinamikus vizsgálatok esetén a bemetszett próbákon mért hajlítószilárdság értékek relatív szórása a bemetszettekhez viszonyítva kétszeresére növekedett.

31 Vizsgálati eredmények V. A statikus és dinamikus törési szívósság számítása K IC = F max L s / (B W 3/2 ) Y, ahol Y=1,5 (a/w) 1/2 (1-a/W) - 3/2 K ID : dinamikus K-curve módszerrel EY KID = v0 tf k * C m W CS 1+ CS dyn K ID [MPa m1/2] 9 7,5 6 4,5 3 1,5 0 0,0 0,5 1,0 1,5 2,0 2,5 3,0 Sebesség [m/s]

32 Összegzés I. Bemetszett próbákon végzett műszerezett ütővizsgálat során az E max értékek a bemetszetlen próbán mértekhez képest egy nagyságrenddel kisebbek voltak A terhelési sebesség növelésével az E max értékek mindkét esetben növekedtek.

33 Összegzés II. A bemetszetlen és bemetszett próbákra meghatározott hajlítószilárdságok átlagértékeinek eltérése a terhelési sebesség növelésével csökkent; Dinamikus vizsgálatok esetén a bemetszett próbákon mért hajlítószilárdság értékek relatív szórása a bemetszettekhez viszonyítva kétszeresére növekedett.

34 Összegzés III. A vizsgált SiAlON kerámiák dinamikus törési szívósságának meghatározására a dynamic K-curve módszer alkalmazható; A módszer alkalmazásához szükséges t F törési idő elektron-emissziós technikával meghatározható.

35 A kutatás további irányai A periodikus erő-oszcilláció okozta energia elnyelődés (rugalmas hullámok csillapodása) modellezése numerikus módszerek segítségével; A mérés megbízhatóságának vizsgálata, javítása; A vizsgálat szabványosítása műszaki kerámiákra.

36 Köszönetnyilvánítás Dr. Arató Péternek : a próbatestek biztosításáért, és az értékes szakmai segítségért; Csukás Gézának és Szentpéteri Lászlónak és Csurilláné Balogh Ágnesnek és Dúl Jenőnének : a mérések során nyújtott technikai segítségért.

37 Köszönöm a figyelmüket!

38
