Polimerbetonok mechanikai tartósságának vizsgálata Vickers keménységmérő felhasználásával

Méret: px

Mutatás kezdődik a ... oldaltól:

Download "Polimerbetonok mechanikai tartósságának vizsgálata Vickers keménységmérő felhasználásával"

Zsanett Budai
7 évvel ezelőtt
Látták:

1 A TERMELÉSI FOLYAMAT MINÕSÉGKÉRDÉSEI, VIZSGÁLATOK 2.5 Polimerbetonok mechanikai tartósságának vizsgálata Vickers keménységmérő felhasználásával Tárgyszavak: építőanyag; polimerbeton; hajlítószilárdság; rugalmassági modulus; keménység; szívósság; repedés. Az építőipari anyagok egyik fontos tulajdonsága a tartósság. A mechanikai tartósság azt jelenti, hogy a kérdéses anyagból készített elem egy külső hatás okozta mechanikai sérülés után is megőrzi fizikaikémiai tulajdonságait. Olaszországi kutatók polimerbetonok, porcelán (kerámia) és természetes kőzetek hajlítószilárdságának változását vizsgálták, miután Vickers keménységmérő piramis alakú mérőtestjét különböző terheléssel a vizsgált anyag felületébe nyomták. A polimerbetonok kötőanyaga ortoftálsavalapú telítetlen poliésztergyanta (7,8%) volt, és az egyik típus szilikát (SiO 2 ), a másik típus karbonát (CaCO 3 ) töltőanyagot (92%) tartalmazott. A szilikáttartalmú polimerbetont (PBsz) 0,16% terc.-butil-perbenzoát-peroxiddal, 80 C-on, a karbonáttartalmú polimerbetont (PBk) 0,16% metil-etil-keton- és acetilaceton-peroxiddal, 40 C-on térhálósították. Mindkét esetben 0,016% kobalttartalmú gyorsítót adtak a reakcióelegyhez. A vizsgálatokhoz előkészített lapok térhálósításakor rázógépen vákuum alatt tömörítették a keveréket, hogy elkerüljék a pórusosságot. A térhálósodást differenciál pásztázó kaloriméterrel (DSC) ellenőrizték. A lapokból 200x50x8 mm-es próbatesteket vágtak ki. Ezek hajlítószilárdságát négypontos alátámasztással, 1 mm/min deformációs sebességgel mérték. A Vickers készülék piramis alakú mérőtestjét különböző terheléssel nyomták a próbatest felületébe. A maximális terhelés 140 kg volt, ezt 15 s alatt érték el, majd 20 s-ig terhelés alatt tartották. A piramis helyzetét úgy határozták meg, hogy az általa okozott négyzet alakú benyomódás sarkaiból esetleg kiinduló sugárirányú repedések párhuzamosak (vagy

repedés. Az építőipari anyagok egyik fontos tulajdonsága a tartósság.

2 merőlegesek) legyenek a próbatest szélével. Egy-egy próbatesten legalább 3 benyomódást hoztak létre. Ezekkel a benyomódásokkal modellezték a beton felületét érő esetleges ütéseket és sérüléseket. A benyomódásokat optikai és elektronmikroszkóp alatt is vizsgálták. Összehasonlításként porceláncsempét és természetes köveket (márvány, mészkő, leukogránit, fekete gránit) is hasonló vizsgálatoknak vetettek alá. A hajlítószilárdság változása a nyomófej terhelésének A hajlítószilárdság változását a nyomófej terhelésének (P) az 1. ábra mutatja; a feszültség nyúlás görbékből számított rugalmassági modulusokat (E) az 1. táblázat tartalmazza. 100 maradó hajlítószilárdság, % porcelán PBsz PBk, kőzetek ábra A vizsgált anyagok maradó hajlítószilárdsága a nyomófej terhelésének terhelés, N A vizsgált anyagok jellemzői 1. táblázat Anyagok Hajlítószilárdság, MPa E-modulus, GPa Vickers keménység, GPa Polimerbeton+szilikát ,9 Polimerbeton+karbonát ,8 Porcelán ,5 Márvány ,3 Mészkő ,8 Leukogránit ,0 Fekete gránit ,3

Összehasonlításként porceláncsempét és természetes köveket (márvány, mészkő, leukogránit, fekete gránit) is hasonló vizsgálatoknak vetettek alá.

3 Látható, hogy a rideg, merev kerámia (porcelán) mechanikai tartóssága gyenge, eredeti hajlítószilárdságát legfeljebb 5 kg-os terhelés okozta sérülésig őrzi meg, a 140 kg-os terhelés okozta sérüléskor eredeti hajlítószilárdságának 40%-át veszti el. A szilikát töltőanyagot tartalmazó polimerbeton hajlítószilárdsága csak 60 kg terheléssel okozott sérülés hatására kezd csökkenni, és a 140 kg-os terheléssel kiváltott sebhely is csak 15%-os csökkenést eredményez. A karbonáttal töltött polimerbeton és a természetes kőzetek a sérülések után is megőrzik eredeti szilárdságukat. Mikroszkópos megfigyelések és különféle jellemzők számítása A sérülés sarkaiból kiinduló repedések észlelhetők voltak optikai mikroszkóppal (25x-ös nagyítással) a porcelán próbatesteken 5 kg-nál nagyobb terhelés után, a szilikáttal töltött polimerbetonon pedig 100 kgos terhelés után. Ilyen repedések a karbonáttal töltött polimerbetonon és a természetes kőzeteken 140 kg-os terhelés után sem képződtek. Elektronmikroszkóp alatt 5 kg-os terhelésnél a porcelánon repedés még nem, de kagylós kitörések voltak láthatók (500x-os nagyítás). A karbonáttal töltött polimerbetonon 50x-es nagyítás mellett sem láttak repedést. Az optikai mikroszóppal mérhető volt a nyomófej által okozott négyzet alakú benyomódás élhossza (a), amelyből kiszámítható a Vickers keménység, H értéke: ahol α konstans, értéke 1,8544. H = P/α a 2, (1) A vizsgált minták Vickers keménységét az 1. táblázat tartalmazza. Ugyancsak az optikai mikroszkóp alatt mérték meg a benyomódás okozta repedések hosszát is (c) a porcelán és a szilikáttal töltött polimerbeton-mintákon. Ebből ki lehet számítani az ún. törési szívósságot kétféle módon is, direkt módszer -rel a következő egyenlet segítségével: K direkt d 1 / 2 / 2 ( E / H) P / c 3 = η (2) ahol η d konstans, értéke 0,016+0,004.

A szilikát töltőanyagot tartalmazó polimerbeton hajlítószilárdsága csak 60 kg terheléssel okozott sérülés hatására kezd csökkenni, és a 140 kg-os terheléssel kiváltott sebhely is csak 15%-os

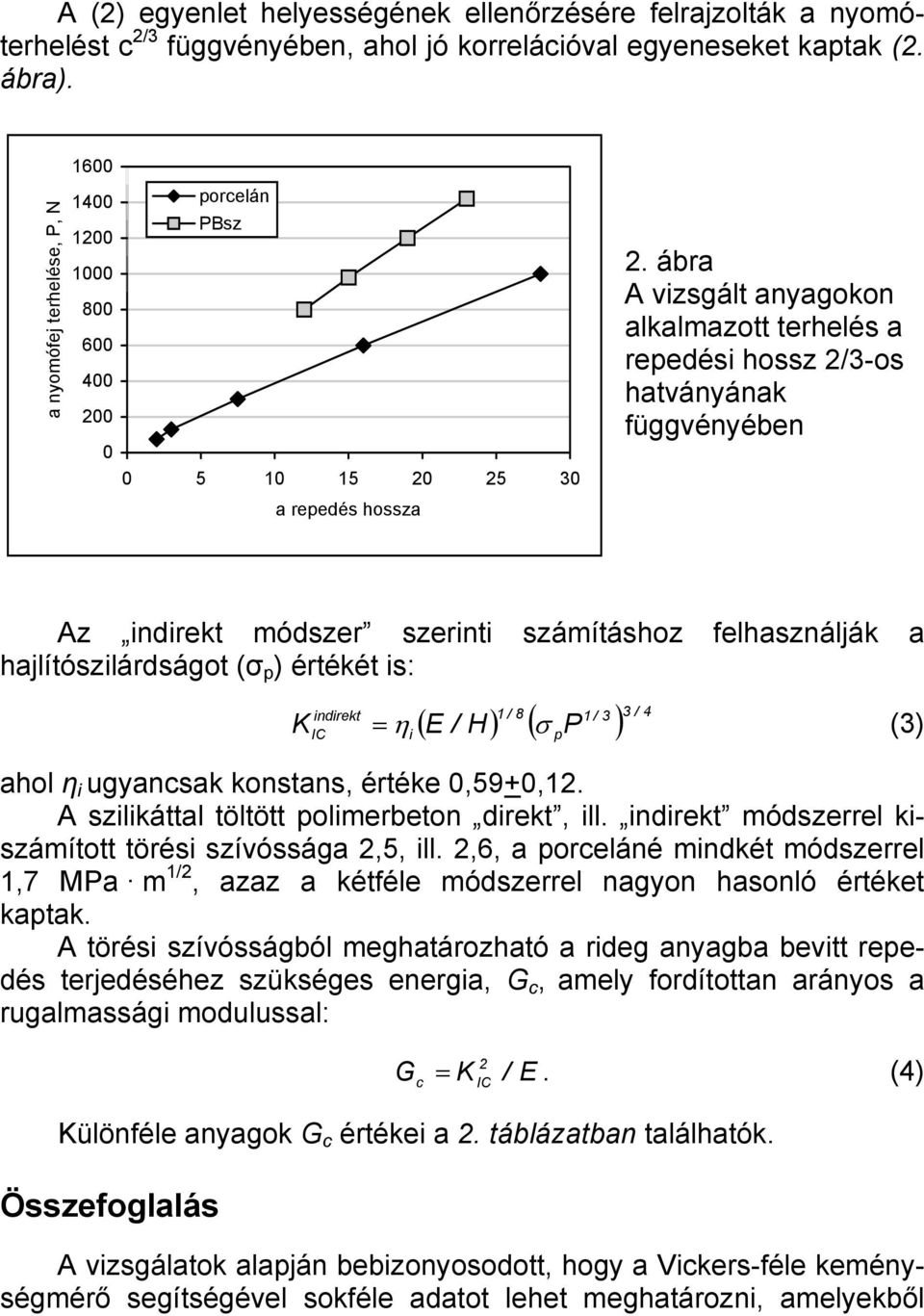

4 A (2) egyenlet helyességének ellenőrzésére felrajzolták a nyomóterhelést c 2/3, ahol jó korrelációval egyeneseket kaptak (2. ábra). a nyomófej terhelése, P, N porcelán PBsz a repedés hossza 2. ábra A vizsgált anyagokon alkalmazott terhelés a repedési hossz 2/3-os hatványának Az indirekt módszer szerinti számításhoz felhasználják a hajlítószilárdságot (σ p ) értékét is: K 8 3 ( E / H) 1 / ( σ P 1 / ) indirekt 3 / 4 = ηi p (3) ahol η i ugyancsak konstans, értéke 0,59+0,12. A szilikáttal töltött polimerbeton direkt, ill. indirekt módszerrel kiszámított törési szívóssága 2,5, ill. 2,6, a porceláné mindkét módszerrel 1,7 MPa m 1/2, azaz a kétféle módszerrel nagyon hasonló értéket kaptak. A törési szívósságból meghatározható a rideg anyagba bevitt repedés terjedéséhez szükséges energia, G c, amely fordítottan arányos a rugalmassági modulussal: 2 Gc = K / E. (4) Különféle anyagok G c értékei a 2. táblázatban találhatók. Összefoglalás A vizsgálatok alapján bebizonyosodott, hogy a Vickers-féle keménységmérő segítségével sokféle adatot lehet meghatározni, amelyekből

ábra A vizsgált anyagokon alkalmazott terhelés a repedési hossz 2/3-os hatványának Az indirekt módszer szerinti számításhoz felhasználják a hajlítószilárdságot (σ p ) értékét is: K 8 3 ( E / H) 1 / (

5 következtetni lehet az építőanyagok mechanikai tartósság -ára. Kiderült, hogy a kerámiákkal szemben a polimerbetonok jobban ellenállnak a külső hatások okozta sérüléseknek, mint pl. a szokásos kerámiák. Különböző anyagok G c értéke 2. táblázat Anyag G c, kj/m 2 Üveg 0,01 Porcelán 0,04 Beton 0,08 Polimerbeton+szilikát 0,16 Polipropilén 8 Fa 10 Acél 100 Összeállította: Pál Károlyné Soraru, G. D.; Tassone, P.: Mechanical durability of a polymer concrete: a Vickers indentation study of the strength degradation process. = Construction and Building Materials, 18. k. 8. sz okt. p Buynak, C. F.; Golis, M.: Reducing the burden of NDT. = Materials Evaluation, 62. k. 12. sz p

táblázat Anyag G c, kj/m 2 Üveg 0,01 Porcelán 0,04 Beton 0,08 Polimerbeton+szilikát 0,16 Polipropilén 8 Fa 10 Acél 100 Összeállította: Pál Károlyné Soraru, G. D.; Tassone, P.

Hasonló dokumentumok

Anyagvizsgálatok. Mechanikai vizsgálatok

Anyagvizsgálatok. Mechanikai vizsgálatok Anyagvizsgálatok Mechanikai vizsgálatok Szakítóvizsgálat EN 10002-1:2002 Célja: az anyagok egytengelyű húzó igénybevétellel szembeni ellenállásának meghatározása egy szabványosan kialakított próbatestet
