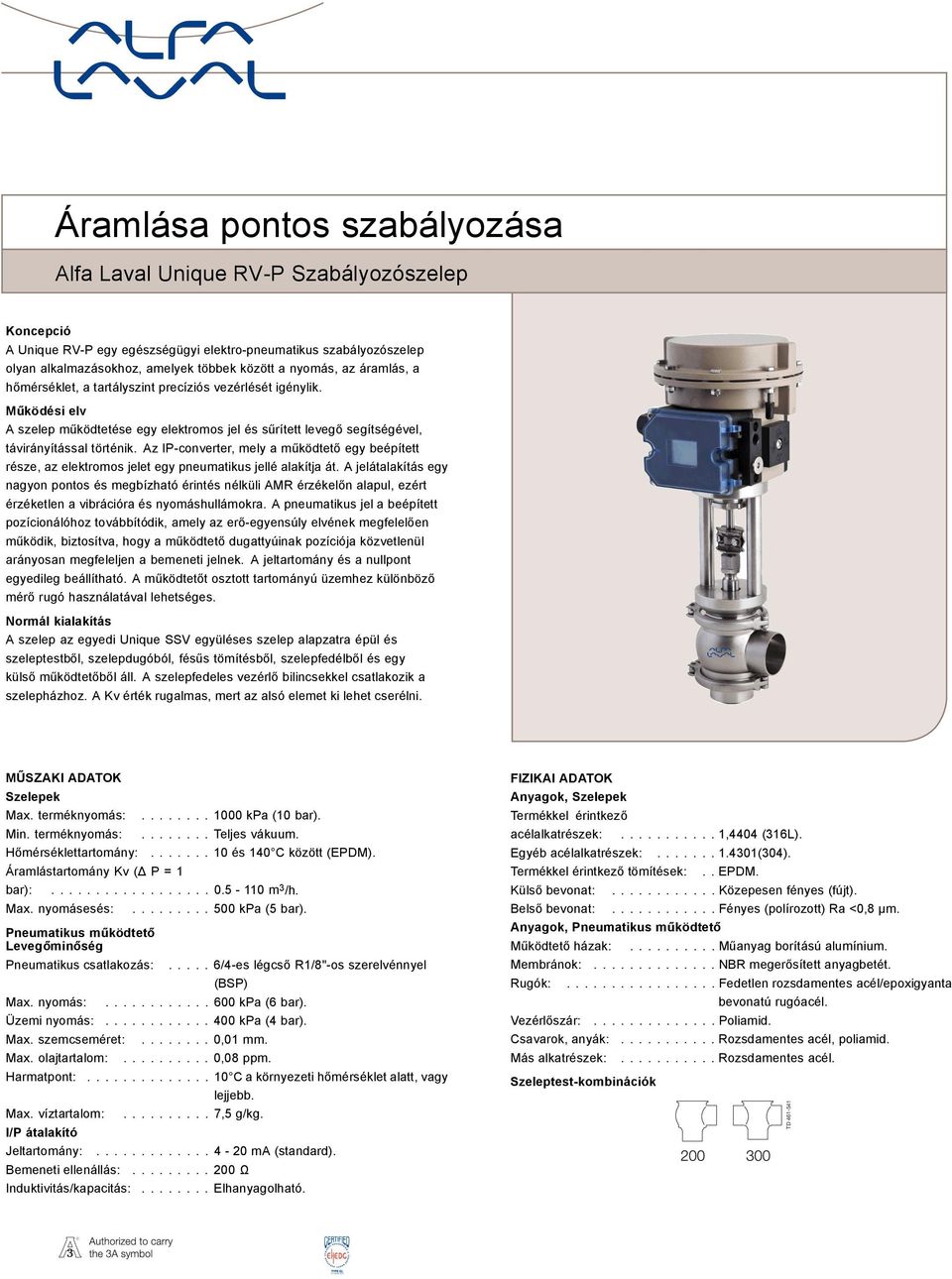

1 OC TOB E R 2008 kyáramlása pontos szabályozása Alfa Laval Unique RV-P Szabályozószelep Koncepció A Unique RV-P egy egészségügyi elektro-pneumatikus szabályozószelep olyan alkalmazásokhoz, amelyek többek között a nyomás, az áramlás, a hőmérséklet, a tartályszint precíziós vezérlését igénylik Működési elv Aszelepműködtetése egy elektromos jel és sűrített levegő segítségével, távirányítással történik Az IP-converter, mely a működtető egy beépített része, az elektromos jelet egy pneumatikus jellé alakítja át A jelátalakítás egy nagyon pontos és megbízható érintés nélküli AMR érzékelőn alapul, ezért érzéketlen a vibrációra és nyomáshullámokra A pneumatikus jel a beépített pozícionálóhoz továbbítódik, amely az erő-egyensúly elvének megfelelően működik, biztosítva, hogy a működtető dugattyúinak pozíciója közvetlenül arányosan megfeleljen a bemeneti jelnek A jeltartomány és a nullpont egyedileg beállítható A működtetőt osztott tartományú üzemhez különböző mérő rugó használatával lehetséges Normál kialakítás A szelep az egyedi Unique SSV együléses szelep alapzatra épül és szeleptestből, szelepdugóból, fésűs tömítésből, szelepfedélből ésegy külső működtetőből áll A szelepfedeles vezérlő bilincsekkel csatlakozik a szelepházhoz A Kv érték rugalmas, mert az alsó elemet ki lehet cserélni MŰSZAKI ADATOK Szelepek Maxterméknyomás: 1000kPa(10bar) Minterméknyomás: Teljesvákuum Hőmérséklettartomány: 10és140 Cközött(EPDM) Áramlástartomány Kv ( P=1 bar): m 3 /h Maxnyomásesés: 500kPa(5bar) Pneumatikus működtető Levegőminőség Pneumatikus csatlakozás: 6/4-es légcső R1/8"-os szerelvénnyel (BSP) Maxnyomás: 600kPa(6bar) Üzeminyomás: 400kPa(4bar) Maxszemcseméret: 0,01mm Maxolajtartalom: 0,08ppm Harmatpont: 10 Cakörnyezetihőmérséklet alatt, vagy lejjebb Maxvíztartalom: 7,5g/kg I/P átalakító Jeltartomány: 4-20mA(standard) Bemenetiellenállás: 200Ω Induktivitás/kapacitás: Elhanyagolható FIZIKAI ADATOK Anyagok, Szelepek Termékkel érintkező acélalkatrészek: 1,4404(316L) Egyébacélalkatrészek: 14301(304) Termékkel érintkező tömítések: EPDM Külső bevonat: Közepesenfényes(fújt) Belső bevonat: Fényes(polírozott)Ra<0,8µm Anyagok, Pneumatikus működtető Működtető házak: Műanyag borítású alumínium Membránok: NBRmegerősített anyagbetét Rugók: Fedetlenrozsdamentesacél/epoxigyanta bevonatú rugóacél Vezérlőszár: Poliamid Csavarok,anyák: Rozsdamentesacél,poliamid Másalkatrészek: Rozsdamentesacél Szeleptest-kombinációk TD

2 Pontosság Eltérés: 1,5% Hiszterézis: 0,5% Érzékenység: <01% Alégnyomáshatása: 0,1% 1,4 és 6 bar között Levegőfogyasztásállandóállapotúkörülményekközött: 0,6bar-osjelnyomásnálésmax6bar-os 100 In/h nyomásellátás alatt Környezeti hőmérséklet: -25 C-+70 C Védettségiosztály: IP66 Áramlási méretek/csőcsatlakozók Opciók Szelep Működtető Csőcsatlakozók (mm) A Menetes vég vagy clamp csatlakozás az igényelt szabvány szerint Kv átm (típusszám) (mm) ISO DIN/DN NO NC B HNBR vagy fluortartalmú gumi (FPM) fésűs tömítések 0,5 E C Profibus kommunikáció 1,0 E D Aszeptikus konfiguráció Max 8 bar 2 E E E E E L L L

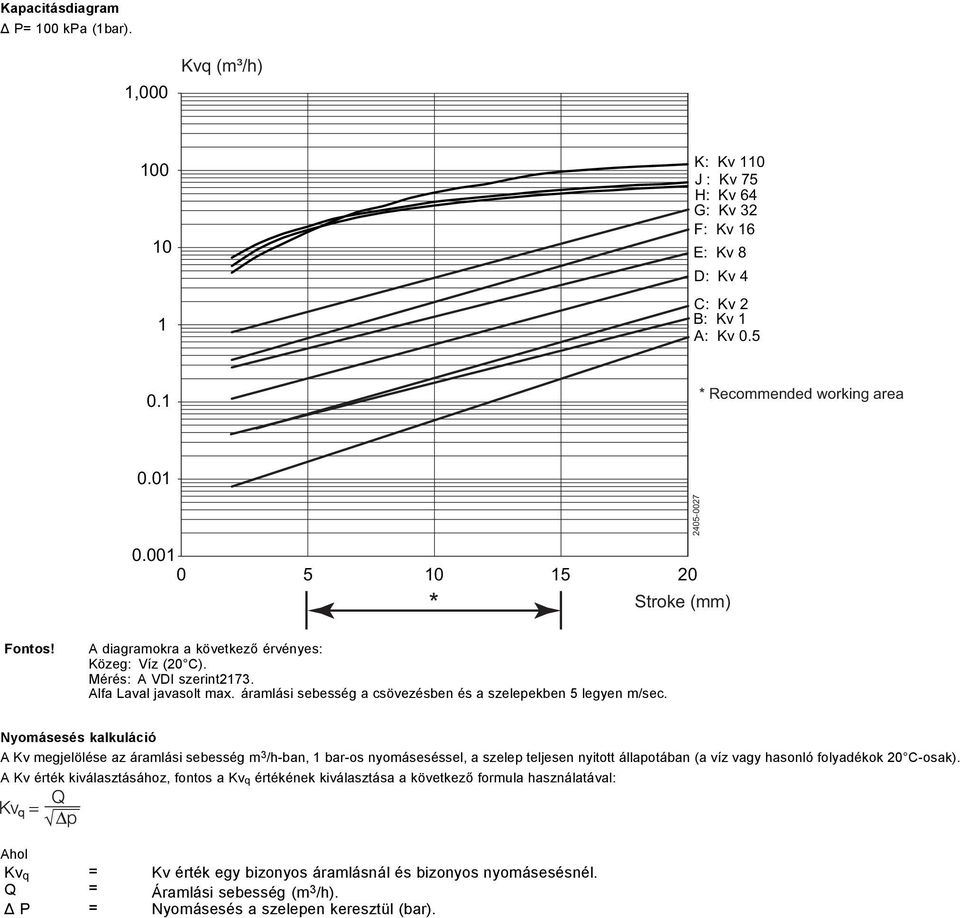

3 Kapacitásdiagram P= 100 kpa (1bar) 1,000 Kvq (m³/h) K: Kv 110 J : Kv 75 H: Kv 64 G: Kv 32 F: Kv 16 E: Kv 8 D: Kv 4 C: Kv 2 B: Kv 1 A: Kv * Recommended working area * Stroke (mm) Fontos! A diagramokra a következő érvényes: Közeg: Víz (20 C) Mérés: A VDI szerint2173 Alfa Laval javasolt max áramlási sebesség a csövezésben és a szelepekben 5 legyen m/sec Nyomásesés kalkuláció A Kv megjelölése az áramlási sebesség m 3 /h-ban, 1 bar-os nyomáseséssel, a szelep teljesen nyitott állapotában (a víz vagy hasonló folyadékok 20 C-osak) A Kv érték kiválasztásához, fontos a Kv q értékének kiválasztása a következő formula használatával: Ahol Kv q = Kv érték egy bizonyos áramlásnál és bizonyos nyomásesésnél Q = Áramlási sebesség (m 3 /h) P = Nyomásesés a szelepen keresztül (bar)

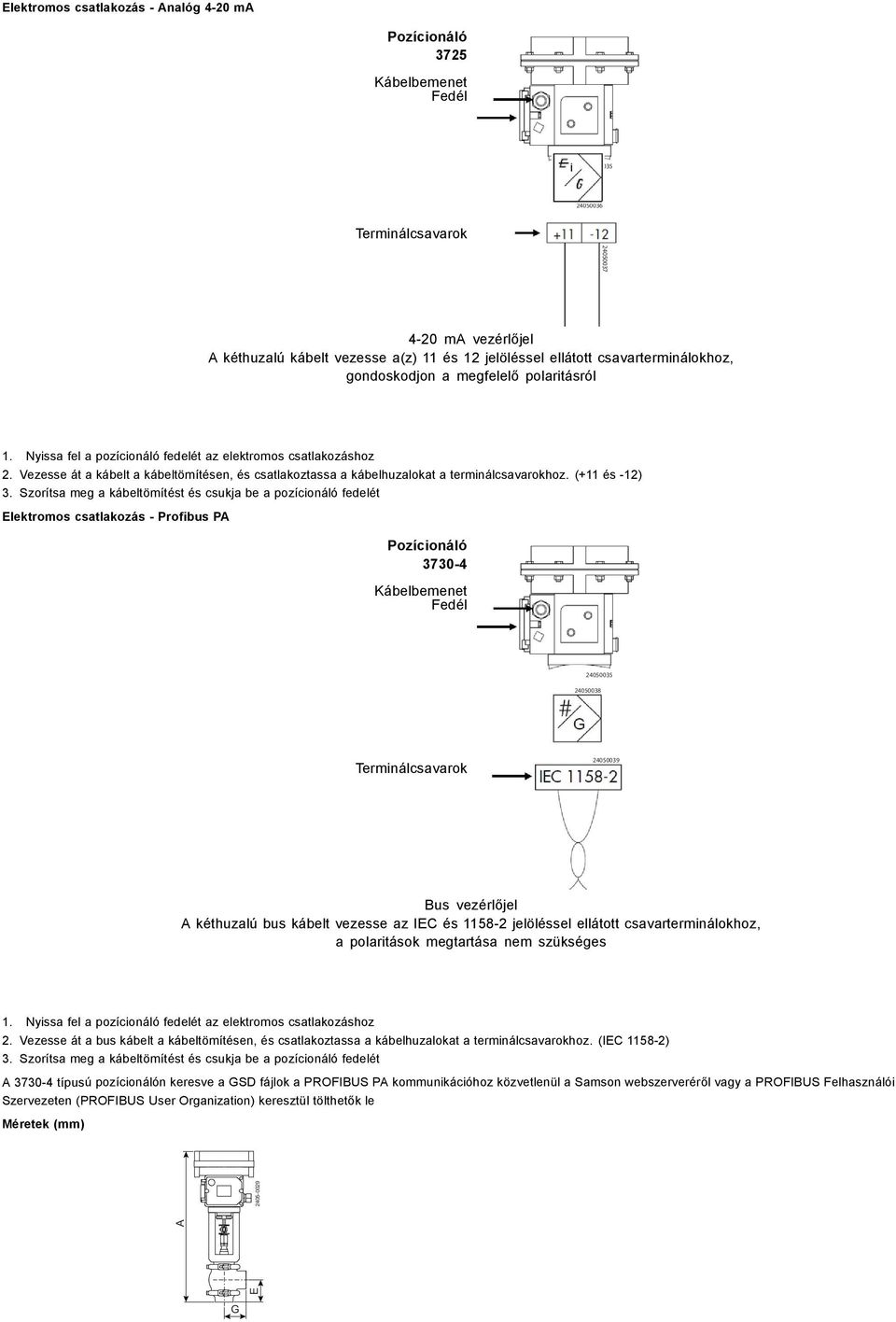

4 Elektromos csatlakozás - Analóg 4-20 ma Pozícionáló 3725 Kábelbemenet Fedél Terminálcsavarok ma vezérlőjel A kéthuzalú kábelt vezesse a(z) 11 és 12 jelöléssel ellátott csavarterminálokhoz, gondoskodjon a megfelelő polaritásról 1 Nyissa fel a pozícionáló fedelét az elektromos csatlakozáshoz 2 Vezesse át a kábelt a kábeltömítésen, és csatlakoztassa a kábelhuzalokat a terminálcsavarokhoz (+11 és -12) 3 Szorítsa meg a kábeltömítést és csukja be a pozícionáló fedelét Elektromos csatlakozás - Profibus PA Pozícionáló Kábelbemenet Fedél Terminálcsavarok Bus vezérlőjel A kéthuzalú bus kábelt vezesse az IEC és jelöléssel ellátott csavarterminálokhoz, a polaritások megtartása nem szükséges 1 Nyissa fel a pozícionáló fedelét az elektromos csatlakozáshoz 2 Vezesse át a bus kábelt a kábeltömítésen, és csatlakoztassa a kábelhuzalokat a terminálcsavarokhoz (IEC ) 3 Szorítsa meg a kábeltömítést és csukja be a pozícionáló fedelét A típusú pozícionálón keresve a GSD fájlok a PROFIBUS PA kommunikációhoz közvetlenül a Samson webszerveréről vagy a PROFIBUS Felhasználói Szervezeten (PROFIBUS User Organization) keresztül tölthetők le Méretek (mm) E A G

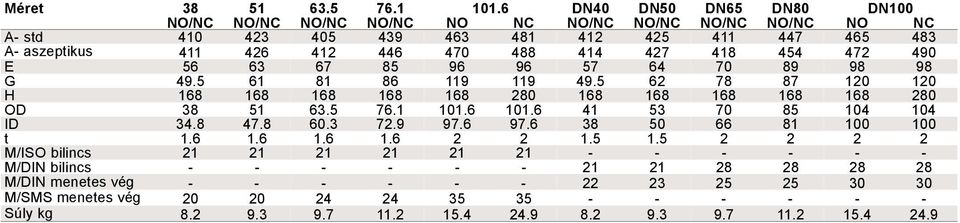

5 Méret DN40 DN50 DN65 DN80 DN100 NO/NC NO/NC NO/NC NO/NC NO NC NO/NC NO/NC NO/NC NO/NC NO NC A- std A- aszeptikus E G H OD ID t M/ISO bilincs M/DIN bilincs M/DIN menetes vég M/SMS menetes vég Súly kg

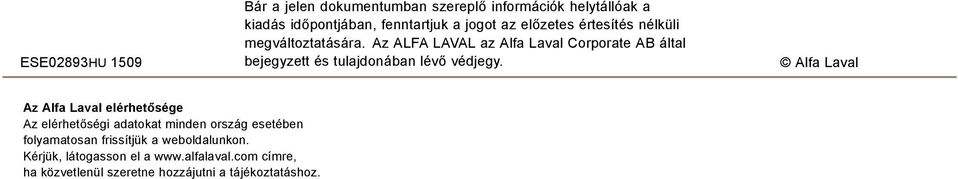

6 ESE02893HU 1509 Bár a jelen dokumentumban szereplő információk helytállóak a kiadás időpontjában, fenntartjuk a jogot az előzetes értesítés nélküli megváltoztatására Az ALFA LAVAL az Alfa Laval Corporate AB által bejegyzett és tulajdonában lévő védjegy Alfa Laval Az Alfa Laval elérhetősége Az elérhetőségi adatokat minden ország esetében folyamatosan frissítjük a weboldalunkon Kérjük, látogasson el a wwwalfalavalcom címre, ha közvetlenül szeretne hozzájutni a tájékoztatáshoz
