1 TARTALOMJEGYZÉK Tartalomjegyzék 1 Bevezetõ 2 Nikecell (EPS) Általános Ismeretek Nikecell (EPS) magastetõkben szarufák alatt Nikecell (EPS) magastetõkben szarufák között Nikecell (EPS) magastetõkben szarufák felett Nikecell (EPS) lejtésképzõ elemek Nikecell (EPS) lapostetõkben, nemjárható tetõ esetén Nikecell (EPS) lapostetõkben, járható terasztetõ esetén Nikecell (EPS) lapostetõkben, tetõparkoló esetén Nikecell (EPS) lapostetõkben, zöldtetõ esetén 24 3 Nikecell (EPS) padlásfödém esetén 26 4 Nikecell (EPS) pincefödém esetén 28 5 Nikecell (EPS) pincefalakban 30 6 Nikecell (EPS) árkárfödém esetén 32 7 Nikecell (EPS) padlók hõszigetelésében Nikecell (EPS) falakon, ragasztott hõszigeteléssel dryvit rendszer Nikecell (EPS) falak hõszigetelésében réteges falszerkezetben Nikecell (EPS) falak hõszigetelésében 40 9 Nikecell (EPS) hõhidakon és épületdilatációkban Nikecell LH (EPS) lépéshangszigetelõk 44 1

2 Bevezetõ A hõszigetelés szükségessége napjainkban nem kérdéses. A felhasználásra kerülõ hõszigetelõanyagok, a szigetelés épületszerkezeti kialakítása, a szigetelt rétegek hõ -, páratechnikai és akusztikai tulajdonságai, valamint a szigetelés mértéke, mindezek kivitelezési részletkérdései, annál több problémát vetnek fel. A NIKECELL Kft. és jogelõdje több mint három évtizede állít elõ és forgalmaz expandált polisztirol hõszigetelõ termékeket Nikecell márkanéven. Az anyag közkedvelt, elõnyös tulajdonságait a hazai építõipar elismeri, az évrõl-évre történõ termelésnövekedés és értékesítés igazolja a piac fogadókészségét. Tudjuk, hogy a hõszigetelés ritkán vagy talán sosem fordul elõ önmagában. Mindig kapcsolódik, csatlakozik más épületszerkezeti elemekhez, építõanyagokhoz (falak, tetõk, ragasztások, vakolások, stb.) Valamennyi megoldási, társítási lehetõséget nem tudjuk érinteni, de a Nikecell (EPS) termékek felhasználásának, beépítésének kivitelezéstechnológiai sajátosságát minél teljesebb mértékben szeretnénk bemutatni. A mûszaki szabályozások folyamatos változása okán, három hatályos szabványt szükségesnek tartunk megemlíteni: - MSZ EN 13163:2001 az un. EPS anyagszabvány, - MSZ 7573:2002 az un. EPS alkalmazási szabvány és az - EN 13499:2003 az un. teljes homlokzati hõszigetelõ rendszerek EPS-el A felsorolt elõírások egyértelmûvé tették és EU szinten egységesítették az építõipari felhasználású expandált polisztirol termékek mûszaki paramétereit, alkalmazhatóságát, megfelelõségi, alkalmazási és beépítési feltételeit. 2

3 HOVA KELL Nikecell (EPS)? A Nikecell (EPS) termékek felhasználási területei: MI A VÁLASZTÉK? Nikecell (EPS) termékválaszték: - normál keményhab lemezek NC (EPS) 30, 70, 100, 150, 200, D (EPS 80) (egyenes, félhornyos, vagy csaphornyos élképzéssel) - magastetõ hõszigetelõ elemek TA, Styrotect-S, TF - lapostetõk Lejtésképzõ elemei, - tekercselhetõ termékek RS szõnyeg és RS szegélyelem - elõhabosított gyöngy - NC LH (EPS T2) lépéshangszigetelõ lemezek MIBÕL VAN ÉS HOGYAN KÉSZÜL? A Nikecell (EPS) expandált polisztirol. Alapanyaga; hõre lágyuló polimerizált sztirol és pentán, valamint égéskésleltetõ adalék. Elõhabosítás során a gõzzel hõkezelt gyöngyöcskék megpuhulnak és a hõmérsékletnövekedés hatására a pentán gázzá alakulva "felfújja" azokat. A gyöngyszemcsén belül, apró cellák alakulnak ki. Mikor a hõkezelés megszûnik, a gyöngyök kérge megkeményedik és a hajtóanyag, a lehûlés következtében összehúzódik. A nyomáskiegyenlítõdés folytán a kemény héjú gömbbe levegõ diffundál. A pihentetés során a gyöngyök kihûlnek, leadják a gõzölés során felvett nedvességet, és ezt követõen történik a tömbösítés. Zárt formában újabb gõzölésnek teszik ki az elõhabosított gyöngyöt. A szemcsék összepréselõdnek, összehegednek. A kész tömböket pihentetni kell, majd elektromosan fûtött, fém szállal kerül méretre-vágásra. Az NC D (EPS 80) (dryvit-nikecell) lemezek méretre vágását megelõzõen, a kész tömböket térfogat-állandóságig pihentetik. Így érhetõ el, hogy az 1000x- 500 mm-es és kívánt vastagságú lemezek garantáltan méretállandóak. Az NC LH (EPS T2) lépéshangszigetelõ lemezeket gyártásközi un. roppantással alkalmassá teszik úsztatott padlókban lépéshangok elnyelésére. 3

4 MIT TUD? A Nikecell (EPS) hõszigetelõ lemezek mûszaki jellemzõi: Típus : NC (EPS) 30 NC (EPS) 70 NC (EPS) 100 NC (EPS) 150 NC (EPS) 200 NC D (EPS 80) NC LH (EPS T2) Nyomószilárdság 10% összenyomódás mellett (kpa) dinamikai merevség: 30 MN/m 3 Hõvezetési tényezõ közölt (W/mK) 0,048 0,040 0,038 0,035 0,035 0,039 0,045 Hõvezetési tényezõ tervezési (W/mK) 0,049 0,041 0,039 0,035 0,035 0,040 0,045 Testsûrüség kb.: (kg/m 3 ) Páradiffúziós Ellenállási szám Színjelölés kék 2 x kék sárga fekete 2 x fekete piros zöld MIK A JELLEMZÕ MÉRETEI? A Nikecell (EPS) általános felhasználási formája a lemez, mely üzemi körülmények között, elektromos fûtõszállal méretre vágott termék. Táblaméretek: 1000x500, 1000x 1000, 2000x1000, 3000x1000 mm Vastagsági méretválaszték: 10 mmtõl 1000 mm-ig, 10 mm-es lépcsõkben. Egyedi megrendelésre, eltérõ vastagság is készíthetõ. A különbözõ alakú és rendeltetésû Nikecell (EPS) termékek, fizikai tulajdonságaikban nem térnek el a normál lemezektõl. További megmunkálás következtében alakulnak ki a speciális elemek, így: - Magastetõ hõszigetelõ elemek: A TA (szarufák alatti) NC (EPS) 70 vagy NC (EPS) 100 anyagból, a TF (szarufák feletti) NC (EPS) 150 vagy NC (EPS) 200 alapanyagból, csaphornyos élképzéssel készülnek. Névleges táblaméretük 1000x1000 mm, hasznos (tényleges) méretük 980x980 mm. A Styrotect-S 1000x600 mm névleges méretû, 980x580 mm hasznos (tényleges) méretü termék. A csaphornyos élképzésen túl a Styrotect-S hosszanti horonymarással készül. A hornyokra merõleges irányban az elemek kismértékben összenyomhatóak. - Lejtésképzõ elemek: Általában NC (EPS) 100-as, vagy 150-es anyagból. Tetõalaprajz alapján készített elemkonszignáció szerinti vastagsági mérettel, jellemzõen 1000x1000 mm táblaméretben, üzemi körülmények között vágva. - Jégék elemek: állandó mérettel készülnek NC (EPS) 100 anyagból. 240 mm széles, 80 mm magassággal induló ékforma, 1000 mm elemhosszal. - Félhornyos, vagy csaphornyos élképzésû normál lemezek megrendelésre kerülnek gyártásra. A félhornyos lemez min. 40 mm vastag, míg a csaphornyos min. 50 mm vastag. Járatos táblaméret az 1000x1000 és az 1000x500 mm MILYEN TULAJDONSÁGOKKAL RENDELKEZIK? A Nikecell (EPS) kiváló hõszigetelõképességû, de a normál hõszigetelõ termékek, rossz hangszigetelõk. Lépéshangokat csillapító padlók, úsztató rétegeként, csak a speciális eljárással gyártott, NC LH (EPS T2) lépéshagszigetelõ termékek alkalmazhatóak. A Nikecell (EPS) 4

5 könnyû, jól megmunkálható, megfelelõ szilárdságú, az építõiparban általában használatos anyagokkal öszszeférhetõ. Tartósan nedves környezetben, képes nedvességfelvételre, ami bár nem károsítja az anyagot, de rontja hõszigetelõ tulajdonságait, ezért minden beépítési helyen gondoskodni kell a megfelelõ nedvességvédelemrõl. Hõvezetési tényezõ: Az expandált polisztirol hab jó hõszigetelõ képességét a cellákba zárt levegõnek köszönheti. A testsûrüség növelésével a gyártott tartományban a hõvezetési tényezõ értéke csökken. Tervezési értéknél figyelembe lettek véve a beépítési viszonyok és körülmények hatásai. Éghetõség: A Nikecell (EPS) termékek nehezen éghetõek. Hõállóság: A termékek - 65 o C és + 80 o C hõmérséklettartományban megtartják eredeti fizikai tulajdonságaikat, tartósan +70 o C feletti környezetben alkalmazása nem javasolt. Térfogatállandóság: A Nikecell (EPS) gyártásához alkalmazott korszerû tömbösítõ berendezéseken és eljárások következtében, rövidebb idõ után elérhetõ a térfogatállandóság. Nedvességállóság: A Nikecell (EPS) hõszigetelõ termékek, nedvességtõl védett helyeken fejtik ki hõszigetelõ képességüket. Vegyszerállóság: A termékek összeférhetõek az építkezéseken általában használatos anyagokkal. Ellenállnak: híg savaknak, lúgoknak, sóoldatoknak, illékony összetevõt nem tartalmazó bitumeneknek, legfeljebb +70 o C-ig, oldószermentes bitumenes hidegragasztóknak, alifás alkoholoknak. Károsítják: szerves oldószerek (aceton, benzol, nitrohigító, dízelolaj, benzin, xilol, terpentin) Kölcsönhatás a környezettel: A Nikecelleknek egészséget- és környezetet károsító hatása nincs. Freonmentes. Anyagát gombák, baktériumok nem támadják meg. Állatoknak táplálékul-, növényeknek tápanyagforrásként nem szolgál. Rágcsálók, rovarok megrongálhatják, ezért azok távoltartásáról mechanikai védelemmel a beépítés helyén kell gondoskodni. Feldolgozhatóság: A Nikecell expandált polisztirolhab termékek egyszerûen, könnyen feldolgozhatóak. Jól vághatóak éles vágóeszközzel, sûrû fogazatú kézi fûrésszel, elektromosan fûtött vágókéses kézi-, vagy gépi vágóval. Tárolás, szállítás: Tûzveszélyességi osztályuk: E Euroosztály, az ide tartozó anyagokra elõírt szabályok szerint kell kezelni és tárolni. Tartós tárolásnál a lemezeket ultraibolya fénytõl, valamint a hõvezetési tényezõ változásának elkerülésére, víztõl védeni kell. A fenti feltételek teljesülése mellett a Nikecell (EPS) lemezek korlátlan ideig felhasználhatóak. 5

6 Hol, melyiket alkalmazzuk? NC (EPS) 30 NC (EPS) 70 NC (EPS) 100 NC (EPS) 150 NC (EPS) 200 NC D (EPS 80) NC LH (EPS T2) Magastetõkben: - szarufák felett Magastetõkben: - szarufák között Magastetõkben: - szarufák alatt Lapostetõkben: - nem járható tetõn Lapostetõkben: - járható tetõben, terasztetõben Lapostetõkben: - tetõparkolónál Lapostetõkben: - zöldtetõkben Padlásfödémben: Pinceszinten: - mennyezeten Pinceszinten: - oldalfalakban Árkádfödémnél: Talajra kerülõ padlók: - normál vagy fûtött Talajra kerülõ padlók: - ipari padlóknál Külsõ falaknál: - dryvit rendszer Külsõ falaknál: - réteges falakban Dilatációképzésnél: Álmennyezeteknél: Bentmaradó zsaluzatként: Lépéshangszigetelés: MIT KELL TUDNI A NIKECELL (EPS) ALKALMAZÁSA ELÕTT? Hõvezetési és páratechnikai szempontok: Összevetve más hõszigetelõ anyagokkal, hasonló testsûrûségi- és szilárdsági kategóriákban (ásványgyapot, üveggyapot, extrudált polisztirolhab, poliuretánhab stb. hõvezetési tényezõ értékei általában 0,029 és 0,045 W/mK között változnak) nagyságrendi különbség nincs az elérhetõ hõszigetelõképességek között. Páratechnikai vonatkozásban már jelentõs eltérések tapasztalhatóak, (a fenti kategóriába sorolt különbözõ hõszigetelõ anyagok páradiffúziós ellenállási száma = 1,1-180 között változik) ezt adott réteges szerkezet tervezése során körültekintõen kell vizsgálni. Megfigyelhetõ az is, hogy nagy pórustartalmú, kis páradiffúziós ellenállású falazatok esetében -fokozott páraterhelés esetén- a nagyobb páradiffúziós ellenállású hõszigetelõanyag a homlokzaton, kedvezõen befolyásolja a falazat viselkedését. A Nikecell (EPS) termékek betervezését hasonlóan minden más hõszigetelõ anyaghoz minden esetben hõ- és páratechnikai méretezésnek, ellenõrzésnek kell megelõznie! Csak a pontosan méretezett, szakszerûen betervezett és beépített, rendeltetésszerûen használt épületszerkezetnél várható a kifogástalan, gazdaságos és zavarmentes viselkedés. Mechanikai igénybevétellel szembeni ellenállás: A 2003-ban hatályba lépett MSZ EN 13163:2001 szabvány, a hõszigetelõ EPS termékek csoportosítását nyomófeszültség-kategóriák szerint határozta meg. A mûszaki adatokban szereplõ nyomófeszültség 10% összenyomódás mellett értendõ. Ezeket a feszültségeket vesszük figyelembe rövid ideig ható terhek esetén. Tartós terhek esetében a 2% összenyomódás mellett elérhetõ szilárdsági 6

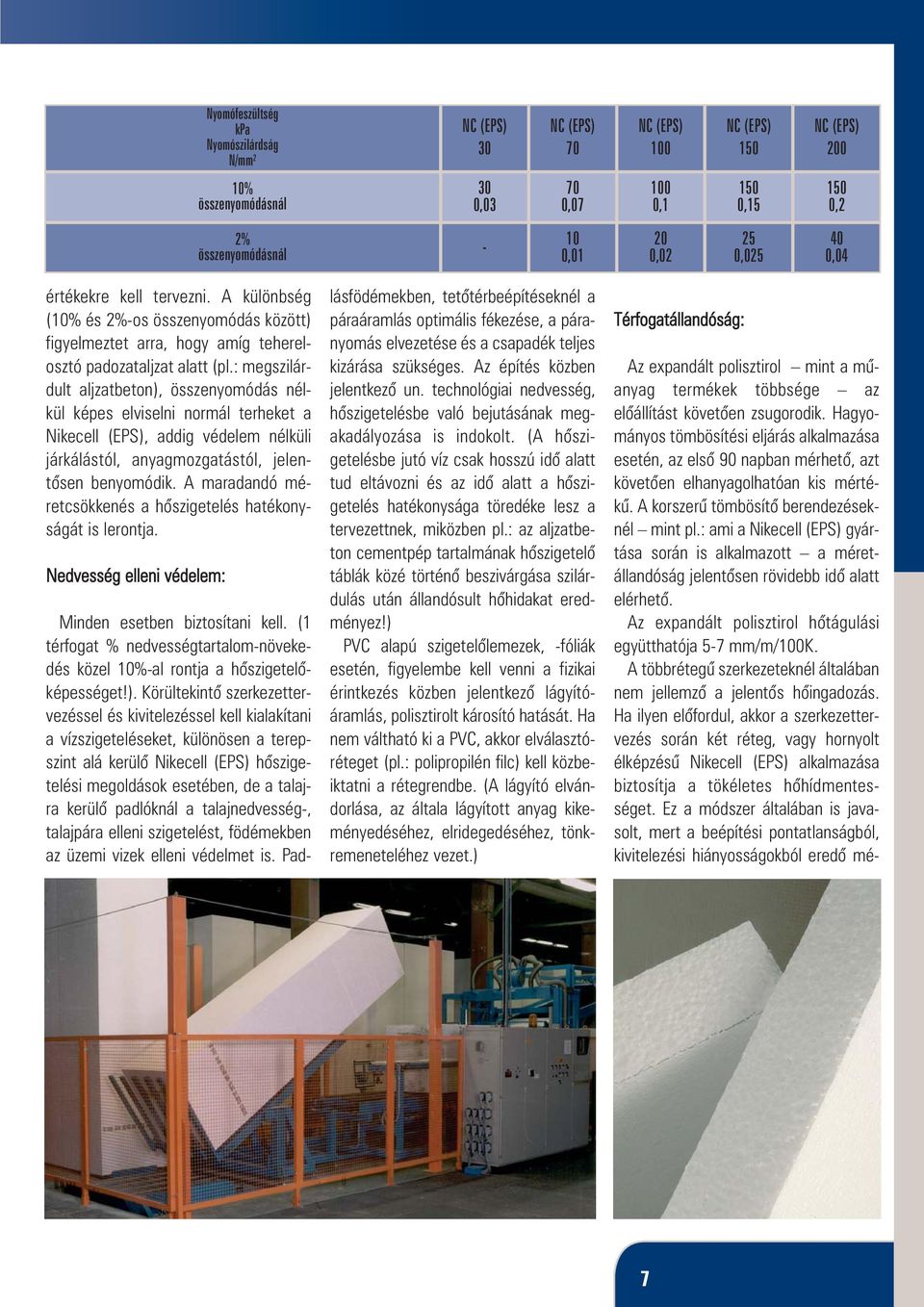

7 Nyomófeszültség kpa Nyomószilárdság N/mm 2 NC (EPS) 30 NC (EPS) 70 NC (EPS) 100 NC (EPS) 150 NC (EPS) % összenyomódásnál 30 0, , , , ,2 2% összenyomódásnál , , , ,04 értékekre kell tervezni. A különbség (10% és 2%-os összenyomódás között) figyelmeztet arra, hogy amíg teherelosztó padozataljzat alatt (pl.: megszilárdult aljzatbeton), összenyomódás nélkül képes elviselni normál terheket a Nikecell (EPS), addig védelem nélküli járkálástól, anyagmozgatástól, jelentõsen benyomódik. A maradandó méretcsökkenés a hõszigetelés hatékonyságát is lerontja. Nedvesség elleni védelem: Minden esetben biztosítani kell. (1 térfogat % nedvességtartalom-növekedés közel 10%-al rontja a hõszigetelõképességet!). Körültekintõ szerkezettervezéssel és kivitelezéssel kell kialakítani a vízszigeteléseket, különösen a terepszint alá kerülõ Nikecell (EPS) hõszigetelési megoldások esetében, de a talajra kerülõ padlóknál a talajnedvesség-, talajpára elleni szigetelést, födémekben az üzemi vizek elleni védelmet is. Padlásfödémekben, tetõtérbeépítéseknél a páraáramlás optimális fékezése, a páranyomás elvezetése és a csapadék teljes kizárása szükséges. Az építés közben jelentkezõ un. technológiai nedvesség, hõszigetelésbe való bejutásának megakadályozása is indokolt. (A hõszigetelésbe jutó víz csak hosszú idõ alatt tud eltávozni és az idõ alatt a hõszigetelés hatékonysága töredéke lesz a tervezettnek, miközben pl.: az aljzatbeton cementpép tartalmának hõszigetelõ táblák közé történõ beszivárgása szilárdulás után állandósult hõhidakat eredményez!) PVC alapú szigetelõlemezek, -fóliák esetén, figyelembe kell venni a fizikai érintkezés közben jelentkezõ lágyítóáramlás, polisztirolt károsító hatását. Ha nem váltható ki a PVC, akkor elválasztóréteget (pl.: polipropilén filc) kell közbeiktatni a rétegrendbe. (A lágyító elvándorlása, az általa lágyított anyag kikeményedéséhez, elridegedéséhez, tönkremeneteléhez vezet.) Térfogatállandóság: Az expandált polisztirol mint a mûanyag termékek többsége az elõállítást követõen zsugorodik. Hagyományos tömbösítési eljárás alkalmazása esetén, az elsõ 90 napban mérhetõ, azt követõen elhanyagolhatóan kis mértékû. A korszerû tömbösítõ berendezéseknél mint pl.: ami a Nikecell (EPS) gyártása során is alkalmazott a méretállandóság jelentõsen rövidebb idõ alatt elérhetõ. Az expandált polisztirol hõtágulási együtthatója 5-7 mm/m/100k. A többrétegû szerkezeteknél általában nem jellemzõ a jelentõs hõingadozás. Ha ilyen elõfordul, akkor a szerkezettervezés során két réteg, vagy hornyolt élképzésû Nikecell (EPS) alkalmazása biztosítja a tökéletes hõhídmentességet. Ez a módszer általában is javasolt, mert a beépítési pontatlanságból, kivitelezési hiányosságokból eredõ mé- 7

8 retkülönbségek kompenzálása, az egymástól eltoltan elhelyezett illesztési hézagok révén tökéletesen megoldható. Nem keletkeznek átmenõ hézagok. Hõállóság és égési tulajdonságok: Az expandált polisztirol hõre lágyuló sztirol alapanyagú. Tehát hõmérsékletemelkedés hatására ( o C felett) a Nikecell (EPS) is lágyulni kezd, ami kihat terhelhetõségére, méretállandóságára. Ezért nem javasolt, a tartósan +70 o C feletti hõmérsékletnek kitett helyeken való alkalmazása. Alacsony hõmérsékleten tetszõlegesen felhasználható, akár o C hõmérséklet-tartományban is, ami viszont az építõiparban már nem jellemzõ. A Nikecell (EPS) termékek nehezen éghetõek. Az anyag tûzterhelésnek kitéve ég, de az égéshõ elvételét követõen önkioltóan viselkedik. Égés közben mérgezõ anyagok nem keletkeznek. Az anyagban lévõ adalékoknak köszönhetõen, un. csepegve égés jelenség nincs, tehát megolvadva, csepegve a tüzet nem terjeszti tovább. Réteges szerkezeteknél figyelemmel kell lenni arra, hogy ha neméghetõ burkolattal van ellátva a Nikecell (EPS) (üvegháló erõsítésû dryvit ragasztókeverékkéreg, gipszkarton lap, cementkötésû fagyapot, stb.) de tartósan o C feletti hõterhelést kap, akkor az anyag elolvad, összeroskad, tönkremegy. Vegyszerekkel való érintkezés: A Nikecell (EPS) termékeket a szerves oldószerek (aceton, benzol, nitrohígító, dízelolaj, benzin, xilol, terpentin) károsítják, ezért ilyen anyagokkal közvetlenül nem érintkezhet. Olyan helyiségekben, ahol oldószertartalmú anyagok gyártását, feldolgozását végzik, vagy olyan mértékben alkalmazzák, hogy a helyiség légterének oldószertartalma magas, ott beépítése nem javasolt. Ez a körülmény érvényes a ragasztók esetében is. Oldószeres ragasztók az expandált polisztirolt károsítják, roncsolják, tehát alkalmazásuk nem lehetséges. Környezeti hatás: A Nikecell (EPS) kémiailag semleges hatású, így a környezetbe jutva azt nem szennyezi. Környezetterhelõ, mert a természetben igen lassan bomlok le. Bomlását legjobban az UV sugárzás gyorsítja, ezért nem csak a beépítési helyen, de tartós raktározás közben is védeni kell az intenzív napsugárzástól. (megsárgul, felülete elporlad). Szakszerûen alkalmazott, védett beépítési helyen, minõségét korlátlan ideig megõrzi. A Nikecell (EPS) termékek, semmilyen élõkörnyezetre-, természetre káros hatást kifejtõ anyagot nem tartalmaznak. Baktériumoknak, gombáknak, vagy fejlettebb élõlényeknek táplálékául nem szolgálnak. Éppígy nem tápláléka rovaroknak, rágcsálóknak, bár figyelemmel az anyag kellemes tapintására, kifejezetten jó hõérzeti hatására ha hozzáférnek hajlandóak beleköltözni, befészkelni, bevackolódni abba. Az anyag viszonylag csekély mechanikai ellenállóképessége következtében ez megtörténhet. Ezért a beépítések során mindig gondoskodni kell, az ilyen irányú támadások lehetséges helyein, a megfelelõ 8

9 mechanikai védelem biztosításáról. Az expandált polisztirol termékek és így a Nikecell (EPS) lemezek is az építõiparban általában használatos anyagokkal összeférnek. Különbözõ anyagokkal való együttdolgozásuk, ragasztásos (diszperziós ragasztók), vagy mechanikai rögzítések (tárcsás-, vagy tányéros dübelek) révén megoldott. A Nikecell (EPS) a hulladékok jegyzékében; EVC "nem veszélyes" csoportba sorolt. HOGYAN KELL FELDOLGOZNI, BEÉPÍTENI? A Nikecell (EPS) könnyen alakítható hagyományos asztalos kéziszerszámokkal. Apró fogú kézi fûrésszel (kisebb a roncsolódás, anyagmorzsalék-keletkezés) elektromos fûtõszállal, elektromosan fûtött vágókéssel, éles késsel. Egyedi méretek esetén helyszíni méretre vágás a legbiztosabb megoldás. Így elkerülhetõ a mm pontos üzemi vágás és a helyszíni építõiparban általánosan elfogadott méretpontosság közötti különbségbõl adódó eltérés. Kisebb egyenetlenségek csiszolással pontosíthatóak. Csiszolásra 20-as 30-as szemcseeloszlású faipari csiszolóvásznak lapra, vagy simítóra feszítve megfelelõek. Két rétegben történõ beépítés esetén, nyomásra igénybevett szerkezeteknél (pl.: padlók) gazdaságos két szomszédos számjelû Nikecell (EPS) alkalmazása. Pl.: alsó rétegként NC (EPS) 100, felsõ rétegként NC (EPS) 150. Mindig a nagyobb szilárdságú anyag kerüljön felülre. Így a fokozatos teherelosztás következtében biztonsággal megfelel a kisebb teherbírású típus is. Biztosítani kell az anyag építés közbeni sérülésének, káros mértékû be-, vagy összenyomódásának elkerülését. Vízszintesen terhelt helyeken a szilárd burkolat elkészítéséig indokolt a teherelosztó pallóról, deszkázatról történõ munkavégzés. Különösen NC LH (EPS T2) és NC (EPS) 70 anyagtípus alkalmazása esetén. A közkeletûen használt lépésálló kifejezés pontosan nem meghatározott szilárdsági kategória. (pl.: az NC (EPS) 70-es anyag is elvisel telitalpas, óvatos járást maradandó károsodás, összenyomódás nélkül, míg az NC (EPS) 200 is megsérül, maradandóan összenyomódik, ha tele talicskát tolnak rajta, tele betonos vödröt raknak rá, vagy figyelmetlenül közlekednek erõteljes sarok-járással, vasalt sarkú bakancsban) Nem terhelt beépítési helyeken (pl.: szerelt falak, tetõtérbeépítések) általában megfelel a NC (EPS) 30-as anyag, de ha egyéb okokból nagyobb szilárdság szükséges, akkor a két réteg, azonos minõségû legyen. Fontos a hézagok eltolása, kötésben történõ elhelyezés. Egy rétegben történõ hõszigetelés beépítése esetén, célszerû félhornyos, vagy fokozott légzárású csaphornyos él képzésû lemezek rendelése és beépítése. A két (vagy több) rétegû hõszigetelés beépítése során, egyedileg kell mérlegelni, hogy indokolt-e a két réteg egymáshoz, esetleg burkolathoz, vagy szomszédos réteghez történõ ragasztása. Általában beszorítással megoldható az elmozdulásmentesség, leterhelésre kerülõ beépítési helyeken a végleges leterhelõ réteg beépítése elõtt ideiglenes megoldás szükséges. (szélkárok elkerülése)! 9

10 1.01. Nikecell (EPS) magastetõkben szarufák alatt Hõszigetelési munkák megkezdése elõtt el kell végezni a fedélszék faanyagának lángmentesítését, és gombásodás elleni védõszeres kezelését. A tetõszerkezet rétegfelépítése és csomóponti kialakítása során, az általános elvek érvényesek: belsõ burkolat felett párafékezõ réteg beépítése hõszigetelés felett tetõvédõ fólia elhelyezése átszellõzõ légrés a tetõvédõ fólia felett. Tetõfedés Lécezés Ellenléc Mûködõ átszellõzõ légrés. Min.25 mm Tetõvédõ fólia Mûködõ átszellõzõ légrés. Min.25 mm Nikecell (EPS) TA NC (EPS) 70 Beépítése a tetõfedés elkészítése után. Ideiglenes rögzítés a szarufákhoz. Belsõ burkolat rögzítése a párafékezõ fólián keresztül a szarufákhoz. Szarufa Belsõ burkolat Párafékezõ, vagy párazáró fólia páratechnikai ellenõrzésnek megfelelõen. Tartószerkezeti vonatkozásban, a belsõ burkolat elkészítéséig a Nikecell (EPS) TA öntartó, majd a burkolat és a szarufák közé van beszorítva. Az elemek csaphornyos kialakítása biztosítja a szerkezeti együttdolgozást. A tetõszerkezet oldalirányú merevségét szarufák közötti szélrácsokkal, vagy rozsdamentes fémszalag viharléccel kell biztosítani. Épületszerkezeti vonatkozásban a belsõ oldali hõszigetelés végig van vezetve a belsõ burkolat és a tetõszerkezet között. A burkolás elkészítéséig csavarozással, vagy speciális fém karmokkal (mint pl.: a Bierbach rögzítõelem) van rögzítve a szarufákhoz. Fontos, hogy a légrés mûködjön (alul legyen megfelelõ légbevezetõ nyílás, min. 400 cm 2 /m, gerincnél, vagy a tetõ hõszigeteletlen felsõ övében kivezetõ nyílások legyenek!) a légrés alsó bevezetõ sávja legyen lezárva rovarhálóval, ráccsal (madarak, rovarok ellen!) A hõszigetelés beépítése alulról felfele történik és a csaphornyos élképzés folytán, légzáró és hõhídmentes megoldást biztosít. Épületfizikai szempontból a Nikecell (EPS) TA elemek beépítése során egy nagy hatékonyságú hõszigetelés érhetõ el, ami páratechnikai szempontból nem érzékeny. A Nikecell (EPS) TA betervezését megelõzõen hasonlóan minden réteges térelhatároló szerkezethez Szabvány szerinti ellenõrzéseket el kell végezni! Az NC (EP S) TA beépítése: 1./ Ha nincs a tetõszerkezetbe tetõvédõ vízszigetelés (fólia) beépítve, akkor 10

11 azt pótolni kell. Utólagos tetõtérbeépítés esetén mérlegelni kell, a héjazat, esetleg lécezés cseréjét, szükség szerinti javítását. Ha a lécezés cseréje szükséges, akkor a szarufák felett elhelyezhetõ az új tetõvédõ szigetelés. 2./ A Nikecell TA elemeket alulról fölfele kell beépíteni, a csaphornyos élek szoros illesztésével. A szükség szerinti szabás, darabolás, egyszerû kézi fûrésszel elvégezhetõ. Az elemek rögzítése a szarufákhoz történhet alátétes csavarozással, de a hõhídmentes megoldás Bierbach-kapocs rögzítõelemek alkalmazása. Az alul rögzített lemez felsõ élébe kell mélyeszteni a kapocs fogazatát, majd a kapocs talpát a szarufához kell szegezni. A következõ hõszigetelõ elem csaphornyos széle bezárja a kapocs szerkezetét, ezáltal biztosítva a hõhídmentességet. 3./ A hõszigetelés teljes elkészítése után történik a belsõ burkolat elhelyezett, folyamatosan beépítve a párafékezõ fóliát (pl.: 0,2 mm-es PE fólia). A hõszigetelési igények folyamatos emelkedése miatt, napjainkra a 10 cm-es hõszigetelés-vastagsági minimumról el kell mozdulni a 15, majd fokozatosan a 20 cm-es vastagság irányába. A korábban elterjedt U 0,4 W/m 2 -es hõátbocsátási érték helyett, napjaink és a közeljövõ hazai elõirányzata; U 0,25 W/m 2 K. Amennyiben a fent jelzett Nikecell (EPS) TA beépítése önmagában nem biztosítja a megfelelõ hõszigetelõ képességet, abban az esetben kombinálni kell szarufák közé beépített hõszigetelõanyaggal. Ez lehet Nikecell (EPS) normál lemez (pl.: NC (EPS 30, vagy 70) vagy szálas anyag is, ami tûzvédelmi és akusztikai szempontból kedvezõbb, míg nedvességérzékenysége miatt (anyagba kerülõ nedvesség, kicsapódó pára rontja annak hõszigetelõ képességét) alkalmazása mérlegelendõ. A Nikecell (EPS) termékek valamennyi szálas hõszigetelõ anyaggal összeférhetõek. Jelenleg Magyarországon nincs kötelezõ hõátbocsátási minimum megállapítva, de a hõérzeti és állagvédelmi követelményeknek ferdetetõk esetében is teljesülniük kell. Nevezetesen: - ellenõrizni kell, hogy a belsõ burkolat felületi hõmérséklete ne térjen el ± 3 o C- al az adott helyiség léghõmérsékletétõl. - páratechnikai vonatkozásban; sem a belsõ burkolaton, sem pedig a szerkezeten belül párakicsapódás, páratorlódás nem engedhetõ meg. Tudni kell, hogy olyan belsõ felületeken, ahol a relatív nedvességtartalom 72 órát meghaladó idõtartamig 75% feletti, ott a penészedés megindul. Ugyanez érvényes a tetõtérbeépítések térelhatároló rétegfelépítésein belül is, hisz tartós párásodás, nedvességkicsapódás faszerkezetek esetén fakárosodást, fabetegségek megindulását okozza, míg fém szerkezetek, -elemek esetén fokozódik a korrózióveszély. - tetõfedés (a tetõfedés anyaga és színe - hõelnyelõ képessége - hatással van az átszellõztetett légrésben kialakuló természetes légáramlásra. Zárt fedés és sötét héjjazat fokozza a légáramlást. "Hézagos" fedés, világos szín mérsékli a légáramlást) - léc (méretét a fedés anyagának m2 súlya határozza meg) - ellenléc (vastagsága min 25 mm, de a jobb légáramlás 40 mm-nél kedvezõbb) - átszellõztetett légrés a hõszigetelésen átdiffundáló pára elvezetésére - tetõvédõ fólia - Nikecell (EPS) hõszigetelés egyenes élképzésü lemezekkel egy (hõhídveszély!), vagy két rétegben, félhornyos, Nikecell (EPS) TA csaphornyos élképzés esetén egy rétegben - párafékezõ fólia (páratechnikai ellenõrzés alapján, normál klímán Nikecell (EPS) hõszigetelés alkalmazása esetén nem indokolt) - belsõ burkolat (belsõépítészeti igény szerint) Hõátbocsátási tényezõ: NC (EPS) 70 TA/100 NC (EPS) 70 TA/120 NC (EPS) 100 TA/100 NC (EPS) 100 TA/120 U = 0,38 W/m 2 K U = 0,32 W/m 2 K U = 0,38 W/m 2 K U = 0,32 W/m 2 K 11

12 1.02. Nikecell (EPS) magastetõkben szarufák között Hõszigetelési munkák megkezdése elõtt el kell végezni a fedélszék faanyagának lángmentesítését, és gombásodás elleni védõszeres kezelését. A tetõszerkezet rétegfelépítése és csomóponti kialakítása során, az általános elvek érvényesek: belsõ burkolat felett párafékezõ réteg beépítése hõszigetelés felett tetõvédõ fólia elhelyezése átszellõzõ légrés a tetõvédõ fólia felett. Tetõfedés Lécezés Tetõvédõ fólia Mûködõ átszellõzõ légrés (min. 25 mm vtg) Mûködõ!!! Átszellõzõ légrés min. 25 mm vtg Ellenléc Szarufa Styrotect-S ( NC (EPS) 70 ) Pontos szabással és gondos beillesztéssel megelõzhetõek az elhelyezési hézagok. A hõszigetelés ideiglenes és végleges rögzítését a beszorítás biztosítja. Belsõ burkolat belsõépítészeti igény szerint Párafékezõ, vagy párazáró fólia páratechnikai ellenõrzésnek megfelelõen. Általánosan alkalmazott megoldás a Nikecell (EPS) normál kemény hablemezek beépítése. A normál lemezek alkalmazásának hátrányai: egyenes élképzés esetén (normál lemezeknél ez általános) az ütköztetett érintkezések hézagai hõhídként jelentkezhetnek szabási pontatlanságból a hõszigetelés és a szarufák között rés marad (hõhíd! Nem csak hõveszteséget okoz, hanem a szarufák oldalán párakondenzáció léphet fel, ami nedvességtartalom-növekedést eredményez, penészedésnek, farontó gombáknak megtelepedési lehetõséget nyújt!) A Styrotect-S speciális magastetõhõszigetelõ elem alapanyaga; NC (EPS) 70. A lemezek élképzése csaphornyos, felülete hosszanti horonymarással készül. A hornyokra merõleges irányban az elemek kismértékben összenyomhatóak. Így biztosítható a pontos illeszkedés. A beszorítás, a belsõ burkolat, valamint: szarufa vastagságú hõszigetelés esetén a felsõ burkolat közé, míg nagyobb szarufamagasság esetén, annak oldalára szegezett lécezés segítségével kerül megoldásra. Fontos, hogy a légrés mûködjön (alul legyen megfelelõ légbevezetõ nyílás, min. 400 cm 2 /m, gerincnél, vagy a tetõ hõszigeteletlen felsõ övében kivezetõ nyílások legyenek!) a légrés alsó bevezetõ sávja legyen lezárva rovarhálóval, ráccsal (madarak, rovarok ellen!) Épületfizikai szempontból a szarufák közötti hõszigetelés nem tekinthetõ az egész felületen egyenértékûnek. A szarufáknál a hõszigetelés megszakad, itt 12

13 feltétlenül vizsgálni kell a páratechnikai viselkedést. Megfelelõ páratechnikai eredmények mellett, általában hõszigetelési hiányosság nem merül fel, mert a belsõ burkolat, a min. 12 cm vastag szarufa kisebb hõszigetelési értéke, kompenzálható a szarufaközökbe tervezett hõszigetelés kismértékû túlméretezésével. A Styrotect-S beépítése: 1./ El kell készíteni a fedélszék külsõ rétegét. Tetõvédõ fólia lécezés héjjazatkészítés (célszerû a hõszigetelést, már védett térben beépíteni!) 2./ A hõszigetelõ táblák beépítése alulról felfele történik. Az elsõ lemez hosszanti oldaláról le kell vágni a csapot. Az egymás mellé kerülõ lemezeket, a szarufák közötti hely 1%-ával szélesebbre kell szabni. 3./ Ha a szarufa-köz csak kismértékben nagyobb a Styrotect-S szélességénél, akkor egy lemezt félbe kell vágni és mellészabni a kiegészítõ elemet. Az elsõ darab a következõ sor kezdõ eleme lesz. Így minimális a szabási veszteség. 4./ A hõszigetelõ lemezeket csappal felfelé kell behelyezni, kissé meghajlított alakban bepasszítva a szarufák közé. Síkbaállítás során a hosszanti vájatok megengedik az összenyomódást, és az elem tökéletesen illeszkedik a szarufák oldalához. 5./ A kész hõszigetelés után el kell készíteni a terv szerinti belsõ burkolatot. Burkolás során folyamatosan be kell építeni a párafékezõ fóliát. Hõhídmentes rétegfelépítést eredményez a belsõ oldalon, szarufák elõtt is végigvezetett méretezett Nikecell (EPS) hõszigetelõlemez beépítése (pl.: mm vtg. NC (EPS) 70) A hõszigetelési igények folyamatos emelkedése miatt, napjainkra a 10 cmes hõszigetelés-vastagsági minimumról el kell mozdulni a 15, majd fokozatosan a 20 cm-es vastagság irányába. A korábban elterjedt U 0,4 W/m 2 -es hõátbocsátási érték helyett, napjaink és a közeljövõ hazai elõirányzata; U 0,25 W/m 2 K. Fokozható a hõszigetelési vastagság két réteg Styrotect-S beépítésével is, amennyiben a rendelkezésre álló szarufa-magasság azt lehetõvé teszi. Amenynyiben egy réteg Styrotect-S hõszigetelés beépítése önmagában nem biztosítja a megfelelõ hõszigetelõ képességet, abban az esetben kombinálni kell szarufák elé (azok belsõ síkján a burkolat alá) beépített hõszigetelõ-anyaggal. Ez lehet Nikecell (EPS) normál lemez pl.: NC (EPS) 70, vagy 100. Jelenleg Magyarországon nincs kötelezõ hõátbocsátási minimum megállapítva, de a hõérzeti és állagvédelmi követelményeknek ferdetetõk esetében is teljesülniük kell. Nevezetesen: - ellenõrizni kell, hogy a belsõ burkolat felületi hõmérséklete ne térjen el ± 3 o C- al az adott helyiség léghõmérsékletétõl. - páratechnikai vonatkozásban; sem a belsõ burkolaton, sem pedig a szerkezeten belül párakicsapódás, páratorlódás nem engedhetõ meg. Tudni kell, hogy olyan belsõ felületeken, ahol a relatív nedvességtartalom 72 órát meghaladó idõtartamig 75% feletti, ott a penészedés megindul. Ugyanez érvényes a tetõtérbeépítések Styrotect-S 80 Styrotect-S 100 Styrotect-S 120 Hõátbocsátási tényezõ: - tetõfedés (a tetõfedés anyaga és színe - hõelnyelõ képessége- hatással van az átszellõztetett légrésben kialakuló természetes légáramlásra. Zárt fedés és sötét héjjazat fokozza a légáramlást. "Hézagos" fedés, világos szín mérsékli a légáramlást) - léc (méretét a fedés anyagának m2 súlya határozza meg) - ellenléc (vastagsága min 24 mm, de a jobb légáramlás 40 mm-nél kedvezõbb) - páraáteresztõ tetõvédõ fólia - átszellõztetett légrés a hõszigetelésen átdiffundáló pára elvezetésére - Styrotect-S hõszigetelés (NC (EPS) 70) csaphornyos élképzéssel egy vagy két rétegben - párafékezõ fólia (páratechnikai ellenõrzés alapján, normál klímán Nikecell (EPS) hõszigetelés alkalmazása esetén nem indokolt) - belsõ burkolat (belsõépítészeti igény szerint) térelhatároló rétegfelépítésein belül is, hisz tartós párásodás, nedvességkicsapódás faszerkezetek esetén fakárosodást, fabetegségek megindulását okozza, míg fém szerkezetek, -elemek esetén fokozódik a korrózióveszély. U = 0,52 W/m 2 K U = 0,42 W/m 2 K U = 0,36 W/m 2 K 13

14 1.03. Nikecell (EPS) magastetõkben szarufák felett Hõszigetelési munkák megkezdése elõtt el kell végezni a fedélszék faanyagának lángmentesítését, és gombásodás elleni védõszeres kezelését. A tetõszerkezet rétegfelépítése és csomóponti kialakítása során, az általános elvek érvényesek: belsõ burkolat felett párafékezõ réteg beépítése hõszigetelés felett tetõvédõ fólia elhelyezése átszellõzõ légrés a tetõvédõ fólia felett. Tetõfedés Lécezés fedés szerint Mûködõ átszellõzõ légrés Tetõvédõ fólia Ellenléc Mûködõ átszellõzõ légrés Távtartó alátét palló Ellenléc Párafékezõ, vagy párazáró fólia páratechnikai ellenõrzésnek megfelelõen. Nikecell (EPS) TF NC (EPS) 150 Elhelyezés a belsõ burkolatra terített és páratechnikailag méretezett fólián egy rétegben, csaphornyok által biztosított hõhídmentes, légzáró csatlakozásokkal. Ideiglenes rögzítés leterheléssel, majd az alátétpallón át. Belsõ burkolat belsõépítészeti igény szerint Mivel itt a hõszigetelésen túl, követelmény a megfelelõ légzárás, hõhíd-mentesség és a kellõ teherbírás, ezért kerültek kifejlesztésre az NC (EPS) 150 vagy az NC (EPS) 200 anyagból készülõ TF magastetõ hõszigetelõ elemek. A nyomó-igénybevétel, mivel ferde felületen adódik, lejtésirányú terhelést is eredményez. Ennek felvétele részben a héjjazattartó vázzal, részben a nagy nyomószilárdságú hõszigetelõ elemek alsó (eresz menti) megtámasztásával történik. Az alsó megtámasztás történhet ereszgerendával, mikor a szarufa alsó végére - méretezett kötéssel- hõszigetelés vastagságú gerenda kerül, vagy betétfás megoldással, amikor a szarufavégeken (csüngõ eresz szarufavégein) hõszigetelés + ellenléc vastagságú betétfák kerülnek rögzítésre, és azokon szarufákra merõlegesen végigfuttatott deszka, vagy palló végzi a megtámasztást. A héjjazattartó vázat, hõszigetelésen átmenõ szegezéssel, vagy csavaros kötésekkel kell rögzíteni, melyek hossza általában: ellenléc + hõszigetelés vastagsága mm. A kötõelemek szárvastagsága 6-8 mm. Figyelemmel a szélszívás okozta húzóigénybevételekre is, nem csak szarufákra merõleges irányban bevert szegeket kell alkalmazni, hanem a szarufa síkjával 67 o -os szöget bezáró, ferde irányú kötõelemeket is. Így a tiszta húzással szemben, hajlításra vannak igénybevéve a kötõelemek, kihúzás ellen viharbiztossá téve a tetõt. A szarufák méreteit, szarufatávolságokat, hõszigetelés alatti burkolat vastagságát, ellenléc és lécméreteket a te- 14

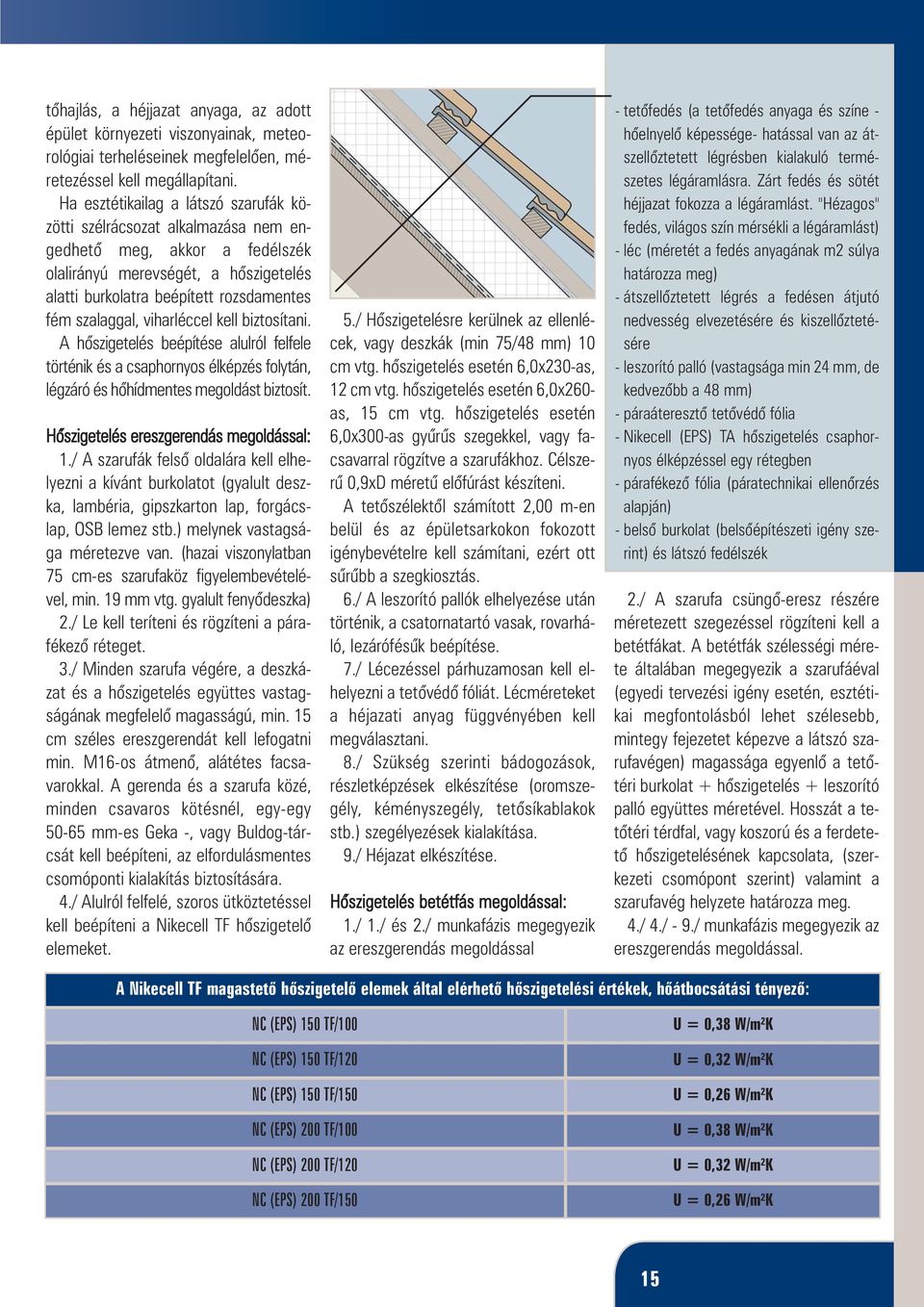

15 tõhajlás, a héjjazat anyaga, az adott épület környezeti viszonyainak, meteorológiai terheléseinek megfelelõen, méretezéssel kell megállapítani. Ha esztétikailag a látszó szarufák közötti szélrácsozat alkalmazása nem engedhetõ meg, akkor a fedélszék olalirányú merevségét, a hõszigetelés alatti burkolatra beépített rozsdamentes fém szalaggal, viharléccel kell biztosítani. A hõszigetelés beépítése alulról felfele történik és a csaphornyos élképzés folytán, légzáró és hõhídmentes megoldást biztosít. Hõszigetelés ereszgerendás megoldással: 1./ A szarufák felsõ oldalára kell elhelyezni a kívánt burkolatot (gyalult deszka, lambéria, gipszkarton lap, forgácslap, OSB lemez stb.) melynek vastagsága méretezve van. (hazai viszonylatban 75 cm-es szarufaköz figyelembevételével, min. 19 mm vtg. gyalult fenyõdeszka) 2./ Le kell teríteni és rögzíteni a párafékezõ réteget. 3./ Minden szarufa végére, a deszkázat és a hõszigetelés együttes vastagságának megfelelõ magasságú, min. 15 cm széles ereszgerendát kell lefogatni min. M16-os átmenõ, alátétes facsavarokkal. A gerenda és a szarufa közé, minden csavaros kötésnél, egy-egy mm-es Geka -, vagy Buldog-tárcsát kell beépíteni, az elfordulásmentes csomóponti kialakítás biztosítására. 4./ Alulról felfelé, szoros ütköztetéssel kell beépíteni a Nikecell TF hõszigetelõ elemeket. 5./ Hõszigetelésre kerülnek az ellenlécek, vagy deszkák (min 75/48 mm) 10 cm vtg. hõszigetelés esetén 6,0x230-as, 12 cm vtg. hõszigetelés esetén 6,0x260- as, 15 cm vtg. hõszigetelés esetén 6,0x300-as gyûrûs szegekkel, vagy facsavarral rögzítve a szarufákhoz. Célszerû 0,9xD méretû elõfúrást készíteni. A tetõszélektõl számított 2,00 m-en belül és az épületsarkokon fokozott igénybevételre kell számítani, ezért ott sûrûbb a szegkiosztás. 6./ A leszorító pallók elhelyezése után történik, a csatornatartó vasak, rovarháló, lezárófésûk beépítése. 7./ Lécezéssel párhuzamosan kell elhelyezni a tetõvédõ fóliát. Lécméreteket a héjazati anyag függvényében kell megválasztani. 8./ Szükség szerinti bádogozások, részletképzések elkészítése (oromszegély, kéményszegély, tetõsíkablakok stb.) szegélyezések kialakítása. 9./ Héjazat elkészítése. Hõszigetelés betétfás megoldással: 1./ 1./ és 2./ munkafázis megegyezik az ereszgerendás megoldással - tetõfedés (a tetõfedés anyaga és színe - hõelnyelõ képessége- hatással van az átszellõztetett légrésben kialakuló természetes légáramlásra. Zárt fedés és sötét héjjazat fokozza a légáramlást. "Hézagos" fedés, világos szín mérsékli a légáramlást) - léc (méretét a fedés anyagának m2 súlya határozza meg) - átszellõztetett légrés a fedésen átjutó nedvesség elvezetésére és kiszellõztetésére - leszorító palló (vastagsága min 24 mm, de kedvezõbb a 48 mm) - páraáteresztõ tetõvédõ fólia - Nikecell (EPS) TA hõszigetelés csaphornyos élképzéssel egy rétegben - párafékezõ fólia (páratechnikai ellenõrzés alapján) - belsõ burkolat (belsõépítészeti igény szerint) és látszó fedélszék 2./ A szarufa csüngõ-eresz részére méretezett szegezéssel rögzíteni kell a betétfákat. A betétfák szélességi mérete általában megegyezik a szarufáéval (egyedi tervezési igény esetén, esztétikai megfontolásból lehet szélesebb, mintegy fejezetet képezve a látszó szarufavégen) magassága egyenlõ a tetõtéri burkolat + hõszigetelés + leszorító palló együttes méretével. Hosszát a tetõtéri térdfal, vagy koszorú és a ferdetetõ hõszigetelésének kapcsolata, (szerkezeti csomópont szerint) valamint a szarufavég helyzete határozza meg. 4./ 4./ - 9./ munkafázis megegyezik az ereszgerendás megoldással. A Nikecell TF magastetõ hõszigetelõ elemek által elérhetõ hõszigetelési értékek, hõátbocsátási tényezõ: NC (EPS) 150 TF/100 NC (EPS) 150 TF/120 NC (EPS) 150 TF/150 NC (EPS) 200 TF/100 NC (EPS) 200 TF/120 NC (EPS) 200 TF/150 U = 0,38 W/m 2 K U = 0,32 W/m 2 K U = 0,26 W/m 2 K U = 0,38 W/m 2 K U = 0,32 W/m 2 K U = 0,26 W/m 2 K 15

16 Nikecell (EPS) lejtésképzõ elemek Üzemi körülmények között, méretrevágott termék. Az elemek befoglaló méretadatai 1000x1000 mm, fél elemeknél 1000 x500 mm. Vastagsági méretük az egyedi lapostetõk alapján készülõ, elemkonszignáció szerint kerül meghatározásra. Anyagminõség a tetõterhelés mértékétõl függõen NC (EPS) 100, 150, vagy 200-as. A Nikecell (EPS) Lejtésképzõ alapanyaga általában NC (EPS) 100 A lejtésképzõ elemeket leterhelés nélküli vízszigetelés esetén, nem elégséges ragasztással rögzíteni. Mechanikai kiegészítés (alátétes csavarozás, dübelezés) is szükséges. Tudni kell, hogy a mechanikai rögzítés hõhíd (!) és kilyukasztja a párazáró fóliát (!) Elemválaszték L 1000 x 1000 mm-es Lejtésképzõ elem négyzet FL 500 x 1000 Alsófél elem fekvõ téglalap HL 1000 x 500 Hosszában fél elem álló téglalap V b 1000 x 1000 Vápaelem balos háromszög V j 1000 x 1000 Vápaelem jobbos háromszög E b 1000 x 1000 Élképzõ elem balos háromszög E j 1000 x 1000 Élképzõ elem jobbos háromszög J 1000 x 240 Jégék elem ékelem 0-ról 80 mm-re A Lejtésképzõ elemek kiváló hõszigetelõ képességét célszerû figyelembe venni a lapostetõk hõtechnikai méretezése során, de kis testsûrüsége miatt, mint önálló lejtésképzõ, vagy csak un. lefolyóra-lejtés kialakítására is alkalmazható. A Jég-ék elem állandó méretekkel készül NC (EPS) 100 anyagminõséggel. Rendeltetése: az attikafal és tetõfelépítmények, valamint a lejtõs tetõk közti nagy átmenetben, a vízszigetelõ anyag élettartam-növelése, vízszigetelés kihúzódásának megelõzése. Azonosító és/vagy megrendelési adatok: Megrendelésnél elõször az anyagminõséget, utána az elem jelét, majd méreteit kell megadni mm-ben. 16

17 anyagminõség elem jele lejtés irányú szélesség lejtés irányra merõleges méret legnagyobb vastagság legkisebb vastagság NC (EPS) 100 L 1000 x 1000 x (azaz: NC (EPS) 100 L 1000 x 1000 x 50-35) Szabályos négyszög alaprajzú, kifele lejtõ lapostetõn, egyirányú, vagy szimmetrikus kétirányú lejtés esetén, gyakorlatilag anyagveszteség nélkül alakíthatóak ki a kívánt lejtésviszonyok. Attikafalas, befele lejtõ lapostetõknél, a lejtésképzõ elemek többféle képen oszthatóak ki, azonos tetõlejtés kialakítása esetén is más, hasznos anyaghányad mellett. A leggazdaságosabb megoldás kb. 5-10%-os helyszíni vágási anyagveszteséget eredményez. Kiinduló pont a lefolyók tengelypontja, majd az általában derékszögû épülethatároló vonalakkal 45 o -os szöget bezáró átlókon képzett esésvonalakhoz rendezett fektetés. Mintegy koncentrikus négyszögek alakjában, hálóba kerülnek elhelyezésre az elemek. Azonos elrendezés, de kötésben történõ fektetés esetén, a vágási veszteség kb %, bár szilárdabb az elemek elhelyezkedése, jobb az együttdolgozás a hõmozgásból és más terhelésekbõl adódó igénybevételek esetén. Ha nem 45 o -os esésvonalak kerülnek kialakításra, hanem a hagyományos, (ömlesztett lejtésképzõ anyagoknál: polisztirol gyöngy-beton, perlitbeton, stb. megszokott) sarokpontot a lefolyó tengelyével összekötõ egyenesek által határolt háromszögeket kell lefedni, akkor hálóba rakva 20-25%, míg kötésbe rakott mód esetén 25-30% az anyagveszteség. A lejtésképzõ elemek elhelyezése, a NIKECELL Kft által szolgáltatott, elemkiosztási vázrajz alapján történik. A lapostetõ rétegrendjének kialakítása és a kivitelezés szervezése határozza meg, hogy kell-e építés közben rögzíteni elmozdulás ellen az elemeket, vagy csak ideiglenes leterhelésük az indokolt. Ha rögzítés szükséges, akkor beton alapra a dryvit Ragasztók, a Montaplast-S bitumenes tapasz, vagy az Insta-Stik egykomponensen PUR ragasztó a megfelelõ, pontokban alkalmazva. Mechanikai rögzítés esetén a tárcsás-, vagy tányéros mûanyag dübelek. Anyagszükségletek: dryvit Primus Ragasztó kb. 1 kg/m 2 + azonos mennyiségû cement, dryvit Poralakú Ragasztó kb. 2 kg/m 2, tányéros dübelbõl, min. Ø8-as szárméretû, min. 50 mm tárcsaátmérõjû és a szilárd alapba min. beton esetén 50 mm, vasbeton esetén 35 mm horgonyzási mélységû szárhosszusággal, m 2 -ként min. 2 db. Elemfektetés menete: 1./ Szállítás során tételesen át kell venni, az egyedileg azonosító jelöléssel ellátott, egységcsomagokban szolgáltatott Lejtésképzõ elemeket. 2./ Meg kell tervezni a fektetés sorrendjét, és annak megfelelõen kell csoportosítani az egyes tetõegységekre kerülõ elemcsomagokat. 3./ Elemkiosztási vázrajz szerint, egyegy "háromszögnyi" területre ( tetõ határoló vonalának két végpontja és a lefolyó tengelypontját összekötõ, esésvonalak alkotta háromszög) alulról (lefolyótól) 4./ 45 o -os esésvonalaknál, derékszögû alaprajz és pontos fektetés esetén a vápa elemek pontosan illeszkednek. 5./ Ha nem 45 o -os az esésvonal, és a tetõ derékszögûsége sem biztos, akkor célszerûbb az egész L elemek helyszíni vápába-vágása. Egy-egy háromszögnyi terület fektetésének befejezése után, a sarokpont és a lefolyótengely között csaptató-zsinórral kijelölt egyenes mentén, pontosan vághatóak az elemek. 6./ A kész háromszög mellé kell beszabni és fektetni a terv szerinti elemeket. 7./ Fektetés során ügyelni kell, a már kész felület épségére, benyomódás elleni védelmérõl gondoskodni kell. 8./ A felület egyenetlensége (aljzategyenetlenségbõl, fektetési pontatlanságból, stb) összecsiszolással korrigálható. Csiszolásra as szemcseeloszlású, faipari csiszolóvászon, simítóra feszítve megfelelõ. 9./ A tervezett rétegrendnek megfelelõen, el kell készíteni a lapostetõ vízszigetelését, az alkalmazott anyagok sajátosságainak megfelelõen és a szigetelési szabályok betartásával. 17

18 2.01. Nikecell (EPS) lapostetõkben, nemjárható tetõ esetén A Nikecell (EPS) normál keményhab lemezek csak egyenes rétegrendû lapostetõkben és kettõs hõszigetelésû ("duó-") tetõk vízszigetelés alatti hõszigetelõ rétegeként alkalmazhatóak. Az egyenes rétegrendû tetõkben a hõszigetelés mindig a vízszigetelés alatt helyezkedik el. Általános felépítés: födém tartószerkezete - hõszigetelés - lejtésképzõ réteg - vízszigetelés - védõréteg, vagy járófelület. Fordított tetõkön, a Nikecell (EPS) hõszigetelõ termékek, vízszigetelés feletti beépítésre nem alkalmasak! Vízszigetelõ tetõfedés megfelelõ védõréteggel, vagy -bevonattal Mechanikai rögzítés ha nem készül leterhelõ réteg Elválasztó, páranyomás-levezetõ réteg ragasztása pontokban. A páranyomás levezetését mindig biztosítani kell. Nikecell (EPS) NC (EPS) 100 A hõszigetelés lehet normál lemez; egy réteg esetén javasolt a lépcsõs élképzésû lemez, kétrétegû normál lemez esetén eltolt táblaillesztésekkel. Födém tartószerkezete Párafékezõ, vagy párazáró fólia páratechnikai ellenõrzésnek megfelelõen. Mechanikai rögzítés esetén párazárást nem lehet figyelembe venni. Leterhelés nélküli és leterhelt hõszigetelés, könnyû teherhordó szerkezeteken: Egyes építési rendszerekben a tetõfödémek teherhordó szerkezeti acél trapézlemezbõl, vagy nagyméretû elõregyártott vasbeton héjpanelekbõl készülnek. Ha a vízszigetelés anyaga, vagy más szempont miatt szükség van lejtésképzésre, akkor az Nikecell (EPS) Lejtésképzõ elemekkel megoldható. A lejtésképzõ elemek elõnye, hogy a szükséges hõszigetelés és a kis önsúly mellett, a kívánt lejtés mértékét is biztosítja. A könnyû- és könnyített tartószerkezetekre általában jellemzõ, hogy kisebb merevségük miatt, alakváltozásuk és hõmozgásuk nagyobb mértékû. Ezért a felettük beépítésre kerülõ szerkezeteket nem célszerû ragasztással rögzíteni. Ha a teherhordó szerkezet terhelhetõsége lehetõvé teszi, akkor célszerûbb a leterhelés alkalmazása, míg kisebb teherbírási tartalék esetén a mechanikai rögzítés (csavarozás, szegecselés, dübelezés). A vasbeton héjszerkezeteknél a mechanikai rögzítés általában nem jöhet szóba a vékony kéreg miatt. A beépítés menete: 1./ Tartószerkezeten el kell helyezni a párafékezõ fóliát. Ez acél trapézlemez tartók esetében sem hagyható el, mert az illesztéseknél, átmenõ szegecses rögzítéseknél nem párazáró a szerkezet. 2./ Ha a kívánt lejtést a födém önmaga nem biztosítja, akkor a normál lemezek (esetleg hornyolt élképzésü táblák) helyett a Nikecell (EPS) Lejtésképzõ elemek alkalmazása szükséges. 18

19 3./ Hõszigetelésre kerül a gõznyomáskiegyenlítõ (-levezetõ ) réteg és ekkor kell beépíteni a páraszellõzõket. 4./ A beépítés során a benyomódástól védeni kell a hõszigetelõ lemezeket. 5./ El kell készíteni a vízszigetelõ réteget. 6./ Mechanikai rögzítés esetén, a vízszigetelõ anyagot (annak technológiai elõírásai szerint) páranyomás levezetõés hõszigetelõ rétegen keresztül lehet az acél tartóhoz rögzíteni. Ezt a rögzítési módot figyelembe kell venni, a párafékezõ réteg és a hõszigetelés méretezése során. Különös gondot kell fordítani a vízszigetelés fényvisszaverõ tulajdonságaira. Sötét-, fényelnyelõ vízszigetelõk alatt, olyan magas hõmérséklet alakulhat ki, ami a Nikecell (EPS) szilárdságát és tartósságát veszélyeztetheti (lásd hõállóság fejezetben!) 7./ Leterheléses módszer esetén a vízszigetelésre, elválasztó réteget (mûanyag filcet, geo-textíliát) kell teríteni. Ez a megoldás megóvja a vízszigetelést az idõjárási és környezeti terhelésektõl. Csökkenti a hõmozgásból eredõ igénybevételeket az egész födémben (tartó - hõszigetelés - vízszigetelés). Leterhelt hõszigetelés lépcsõs beépítéssel: A hõszigetelés anyaga általában NC (EPS) 100. A hõszigetelés lépcsõs beépítése lehetõvé teszi, hogy kisebb legyen a lejtést adó réteg vastagsága, ezáltal csökkenthetõ a födém állandó terhelésének mértéke. A hõszigetelés méretezése során a legkisebb vastagságnak is ki kell elégítenie a hõtechnikai követelményeket. - védõ és/vagy leterhelõ réteg - vízszigetelés az anyag fektetés-technológiai sajátosságai szerint - elválasztó, páranyomás-levezetõ réteg - Nikecell (EPS) hõszigetelés normál lemezbõl vagy lejtésképzõ elemként - párafékezõ vagy párazáró réteg - födém tartószerkezete A beépítés menete: 1./ A normál NC (EPS) lemezek elhelyezése a fogadó aljzat elõkészítése után történhet. Az aljzat legyen szilárd, lehetõleg száraz. Nagy egyenetlenségeket, törmeléket, szennyezõdéseket el kell távolítani, szükség esetén ki kell egyenlíteni. 2./ Páratechnikai tervezés alapján el kell helyezni a párafékezõ réteget. 3./ A hõszigetelõ táblák elhelyezése fektetési terv alapján készíthetõ. Ez biztosítja a lejtés folyamatosságát és a lejtésképzõ réteg legvékonyabb helyén is a megfelelõ szilárdságot. 4./ A beépítés során a benyomódástól védeni kell a hõszigetelõ lemezeket. 5./ Építés közbeni elmozdulás ellen, általában ideiglenes leterheléssel kell védekezni. Ha elhagyható a párafékezõ réteg, és szükséges az ideiglenes rögzítés, akkor a beton aljzathoz és az egymás feletti lemezeket pontszerû ragasztással (dryvit Ragasztók, Insta-Stik, stb.) kell biztosítani. 6./ El kell készíteni a vízszigetelés aljzatát. 7./ Gõznyomás-levezetõ réteg és páraszellõzõk beépítése. 8./ Vízszigetelés elkészítése. 9./ Elválasztó réteg beépítése. 10./ Leterhelés elhelyezése. Leterhelt hõszigetelés lejtést adó leterheléssel: Legáltalánosabb megoldás. A rétegrend a hagyományos: födém - hõszigetelés - lejtést adó réteg - vízszigetelés. A beépítés menete: 1./ mint a lépcsõs hõszigetelés 1./ - 2./ munkafázisa 2./ hõszigetelõ lemezek fektetése. 3./ mint a lépcsõs hõszigetelés 4./ - 8./ munkafázisa A leterhelõ réteg egyben lejtést adó is lehet A hõszigetelõ réteg Nikecell (EPS) NC (EPS) két rétegben, eltolt illesztésekkel - egy rétegben csaphornyos, vagy félhornyos élképzéssel - Nikecell Lejtésképzõ réteggel 19

20 2.02. Nikecell (EPS) lapostetõkben, járható terasztetõ esetén A hõszigetelés anyag általában NC (EPS) 100, igény esetén, NC (EPS) 150, vagy 200. A hõszigetelés egyenes élképzésû (egy, vagy két rétegben, eltolt illesztésekkel), félhornyos, vagy csaphornyos, mindegyik esetben szoros ütközéssel fektetve. Aljzatbeton Kültéri burkolati ragasztó Fagyálló burkolat Elválasztó, szigetelést védõ réteg Vízszigetelés Páranyomást levezetõ elválasztó réteg Védõbeton aljzat Lehet lejtést adó réteg is Párafékezõ, vagy párazáró fólia páratechnikai ellenõrzésnek megfelelõen. Elválasztó, szigetelést védõ réteg Tartófödém Nikecell (EPS) NC (EPS) 100 Normál-, vagy Lejtésképzõ Nikecell (EPS) esetén 2 rétegben, egy rétegû hõszigetelés esetén; félhornyos, vagy csaphornyos. Általában nem szükséges a hõszigetelõ lemezek ragasztásos, vagy más módon való rögzítése, hisz a burkolat és annak aljzata biztosítja az elmozdulás-mentességet. A több évtizedes tetõteraszfelújítási tapasztalatok eredményeként került bevezetésre, az elválasztó rétegek beépítése a szerkezeti rendbe. Ezáltal a hõmozgásból eredõ károsodások jelentõsen lecsökkenthetõek. Önállóan képes mozogni a burkolat és aljzata, valamint a hõszigetelés és a tartószerkezet. Nagy gondot kell fordítani a burkolat, annak ágyazó-, vagy ragasztóanyagának és a vízszigetelés feletti lejtbeton, vagy aljzat fagyállóságára. A víz bejutásának megakadályozását a falcsatlakozásoknál is meg kell oldani. A beépítés menete: 1./ A szilárd, tiszta, kiálló szemcséktõl mentes, lehetõleg száraz födémen el kell helyezni a párafékezõ fóliát. 2./ Nikecell lemezek fektetése. 3./ Technológiai fólia (pl.: 0,2 mm-es PE fólia) terítése, toldásoknál min. 10 cm átfedéssel. A fólia egyben elválasztó rétegként is viselkedik. 4./ Lejtbeton készítése min. C 8 minõségben, és legalább 5 cm vastagsággal. 10 m 2 -nél nagyobb egybefüggõ felület dilatálásáról gondoskodni kell. 5./ Elválasztó, páranyomás-levezetõ réteg (geo-textília, mûanyag filc) beépítése, kialakítva (általában a burkolat és falcsatlakozásoknál) a párakiszellõzés lehetõségét. 6./ Vízszigetelés elkészítése, az alkal- 20
