1 Objektum orientált software fejlesztés (Bevezetés) Lajos Miskolci Egyetem Általános Informatikai Tanszék Út az objektum orientált szemléletig 1. Klasszikus módszerek: program = adatszerkezetek + algoritmusok Alapkérdés: mi legyen a strukturálás alapja? 1. Processz alapú módszerek (top-down) A struktúrálás alapja a függvény. Példa: strukturált analízis és tervezés SADT Lajos Objektum orientált software fejlesztés OOSE / 2 Út az objektum orientált szemléletig 2. Hiányosságai: nem veszi figyelembe a software "fejlődő" természetét feltételezi, hogy van "top" (eseményvezérelt rendszer?) háttérbe szorul a program adatszerkezete nem "termel" újrafelhasználható elemeket. Jó a kis-közepes rendszerek esetén illetve a tervezés tanulása során. Lajos Objektum orientált software fejlesztés OOSE / 3

2 Út az objektum orientált szemléletig Adat alapú tervezési módszerek A struktúra alapja az adatszerkezet. Példa: Jackson módszer, SSADM Sajátosságai: rugalmasabb, inkább biztosít újrafelhasználható elemeket jobban segíti a program módosítását. Lajos Objektum orientált software fejlesztés OOSE / 4 Út az objektum orientált szemléletig Hibrid módszerek Példa: strukturált programozás (Dijsktra) Megpróbálja párhuzamosan finomítani az adatés függvénystruktúrát. Hátrány: ez is top-down módszer. Lajos Objektum orientált software fejlesztés OOSE / 5 Objektum orientált fejlesztés alapelve 1 Az adatalapú fejlesztési módszerekből nőtt ki. Program: egymással kommunikáló objektumok halmaza. Struktúra: az osztályok közötti reláció Viselkedés: az objektumok közötti üzenetváltások Lajos Objektum orientált software fejlesztés OOSE / 6

3 Objektum orientált fejlesztés alapelve 2 A programkészítés folyamatát modellkészítésnek tekintjük. Bertrand Meyer-től származó definíció: Software rendszerek felépítése absztrakt adattípusok implementációinak strukturált együtteséből. Lajos Objektum orientált software fejlesztés OOSE / 7 Az OO modell előnyei áttekinthetőség nem kell informatikusnak lennie az olvasónak, így alkalmas a megrendelővel történő egyeztetésre könnyen módosítható, átstrukturálható, kiegészíthető az elvi modell könnyen transzformálható implementációs modellé Lajos Objektum orientált software fejlesztés OOSE / 8 Az OO szemlélet absztrakciós eszköz Az objektum: egyediséggel rendelkező diszkrét entitás jellemzői: attribútumok, műveletek attribútum együttes: objektum állapot, ennek időbeli változása az objektum viselkedése műveletek(operations): implementálva módszernek (method) hívjuk Lajos Objektum orientált software fejlesztés OOSE / 9

4 OO absztrakció (folytatás) objektumok közötti interakciók: (message passing, event generating) üzenet(message), esemény (event) (lehet szintén objektum!) csak biztosított interface-en keresztül történhet. a műveletek valósítják meg Lajos Objektum orientált software fejlesztés OOSE / 10 OO absztrakció (folytatás) Példányosítás Általánosítás és pontosítás Kifizetés kifiz dátuma végösszeg Kp kifizetés kiad biz. Átutalásos kfizetés pénzf. jelzõszám Lajos Objektum orientált software fejlesztés OOSE / 11 Polimorfizmus OO absztrakció (folytatás) Alakzat forgatás() Kör forgatás() Elipszis forgatás() Téglalap forgatás() Lajos Objektum orientált software fejlesztés OOSE / 12

5 OO absztrakció (folytatás) Absztrakt osztály (csak interfészt specifikál) Paraméterezett osztály (osztályok mintája) Lajos Objektum orientált software fejlesztés OOSE / 13 OO szemlélet absztrakciós eszközei Lajos Objektum orientált software fejlesztés OOSE / 14 Objektum orientált technológiák programnyelvek (OOP) software tervezés (OOD) software specifikáció (OOA) software követelmény analízis (OORA) adatbázisok (OODBMS) interaktív felhasználói felületek (GUI) osztott rendszerek (CORBA, DCOM, RMI) Lajos Objektum orientált software fejlesztés OOSE / 15

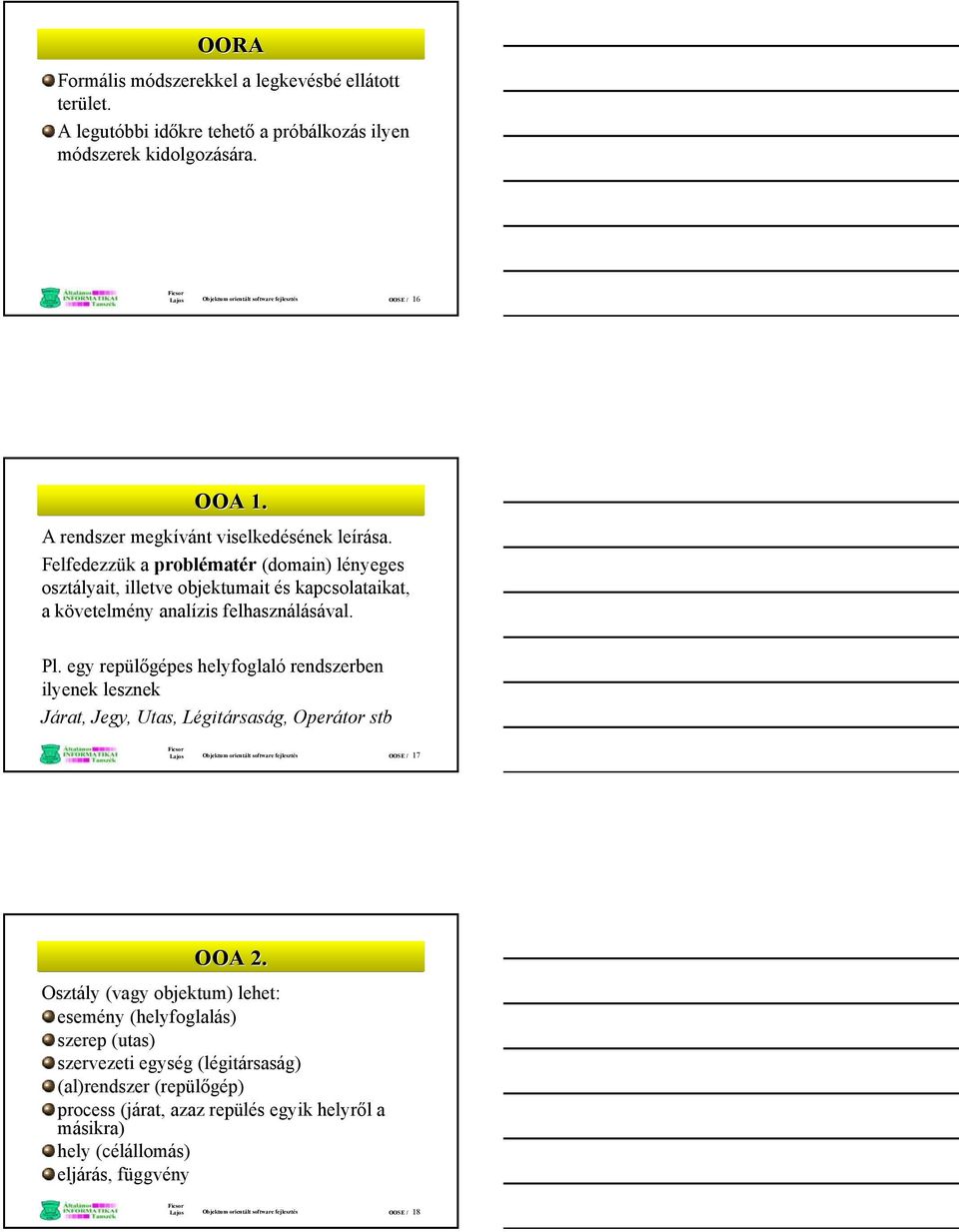

6 OORA Formális módszerekkel a legkevésbé ellátott terület. A legutóbbi időkre tehető a próbálkozás ilyen módszerek kidolgozására. Lajos Objektum orientált software fejlesztés OOSE / 16 OOA 1. A rendszer megkívánt viselkedésének leírása. Felfedezzük a problématér (domain) lényeges osztályait, illetve objektumait és kapcsolataikat, a követelmény analízis felhasználásával. Pl. egy repülőgépes helyfoglaló rendszerben ilyenek lesznek Járat, Jegy, Utas, Légitársaság, Operátor stb Lajos Objektum orientált software fejlesztés OOSE / 17 OOA 2. Osztály (vagy objektum) lehet: esemény (helyfoglalás) szerep (utas) szervezeti egység (légitársaság) (al)rendszer (repülőgép) process (járat, azaz repülés egyik helyről a másikra) hely (célállomás) eljárás, függvény Lajos Objektum orientált software fejlesztés OOSE / 18

7 OOD 1. Feladata megtalálni és kiválasztani a megoldási tér osztályait és objektumait, azok viszonyait és együttműködésük módját A megoldási tér osztályai problématér osztályainak a leképezései a megoldás céljából a tervező által létrehozott osztályok Lajos Objektum orientált software fejlesztés OOSE / 19 OOD 2. Az analízis és a tervezési fázis nem válik el élesen az OOSD-ben! A fejlesztés az inkrementális életciklus modellt (fejlesztési stratégiát) használja, és iteratív jellegű. Egy lépés (iteráció), amely egyre részletesebb absztrakciós szinten ciklikusan ismétlődik: Lajos Objektum orientált software fejlesztés OOSE / 20 Start OOD 3. Stop Objektumok (és osztályaik) azonosítása Az osztályok, kapcsolatok és operációk implementálása Statikus struktúra kialakítása (Osztályok és kapcsolataik definiálása) Modell értékelése Dinamikus struktúra kialakítása (Processek és operációk definiálása) Lajos Objektum orientált software fejlesztés OOSE / 21

8 OOD 4. A folyamat akkor ér véget, ha nem szükséges további absztrakciós szint a felfedezett osztályok és objektumok már létező (újrahasznosítható) software komponensek kombinációival implementálhatók Lajos Objektum orientált software fejlesztés OOSE / 22 OOD 5. Lehetséges absztrakciós szintek: problématér réteg (ez mindig van!) felhasználói interface réteg file-rendszer réteg processz management réteg adatbáziskezelő réteg eszköz interface réteg stb. Lajos Objektum orientált software fejlesztés OOSE / 23 A modellalkotás alapproblémái A fejlesztés alapvető problémái: A fejlesztendő rendszer komplex, tehát a modellje is az. Biztosítani (és ellenőrizni) kell, hogy a modell valóban a megoldandó feladatot reprezentálja. Megoldási lehetőségek: Inkrementális és iteratív fejlesztés Modell nézetek Lajos Objektum orientált software fejlesztés OOSE / 24

9 Inkrementum, iteráció Nem egyszerre építjük fel a teljes modellt (inkrementális életciklus modell) Ha szükséges, még az inkrementumok felépítését is részekre (iterációkra) osztjuk. Előnyök: Egyszerre viszonylag egyszerű feladatot kell megoldani Gyakori részeredmény, amely ellenőrizhető Lajos Objektum orientált software fejlesztés OOSE / 25 Nézetrendszer 1. Nem egy modellt készítünk el, hanem a rendszer különböző nézőpontú modelljeit Előnyök A rendszer egyszerűbben átlátható, ha egyszerre csak egy adott nézőpontból kell vizsgálni. A különböző nézőpontból készített modellek összevethetők, és a modell helyességének ellenőrzésére használhatók fel. Lajos Objektum orientált software fejlesztés OOSE / 26 Nézetrendszer 2. Nézőpontok: Problématér Használati nézet Megoldási tér Strukturális, statikus nézet Dinamikus nézet Implementációs nézet Környezeti nézet Lajos Objektum orientált software fejlesztés OOSE / 27

10 Használati nézet A rendszer a felhasználó nézőpontjából Ezt a modellt a követelmény analízis és a specifikációs fázis állítja elő Ez tekinthető a problématér modelljének Lajos Objektum orientált software fejlesztés OOSE / 28 Strukturális, statikus nézet A rendszer egységei és azok kapcsolata A megoldási tér osztályai, objektumai Lajos Objektum orientált software fejlesztés OOSE / 29 Dinamikus nézet A rendszer egyes részeinek (objektumainak) viselkedése a működés során. A részek lehetséges állapotai Milyen események következtében megy egyik állapotból a másikba Az üzenetküldések sorozata (időben) Egy adott állapotban végrehajtandó tevékenységsor Lajos Objektum orientált software fejlesztés OOSE / 30

11 Implementációs nézet A megoldáshoz szükséges szoftver elemek, és azok kapcsolatai Lajos Objektum orientált software fejlesztés OOSE / 31 Környezeti nézet A rendszer működéséhez szükséges hardware és software erőforrások, és ezek kapcsolatai Lajos Objektum orientált software fejlesztés OOSE / 32 Objektum orientált módszerek 1. A módszerek részei: lépések (fázisok) leírása (feladatok és eredményeik) jelölésrendszer fejlesztési vezérelvek (pl. hogyan azonosíthatjuk az objektumokat?) Lajos Objektum orientált software fejlesztés OOSE / 33

12 Objektum orientált módszerek 2. eszközök (CASE rendszer, vagy alacsonyabb szintű segédeszközök) pragmatizmusok, heurisztikus elvek (a gyakorlati alkalmazások összegyűjtött tapasztalatai). Lajos Objektum orientált software fejlesztés OOSE / 34 Imertebb fejlesztési módszertanok 1. OMT (Object Modelling Technique, Rumbaugh, 1991, majd 1993) OOD (Object Oriented Design, Booch, 1991, majd 1993) OOA (Object Oriented Analysis, Coad & Yourdon, 1991) OOSD (Object-Oriented Structured Design, Wasserman, 1990) Lajos Objektum orientált software fejlesztés OOSE / 35 Imertebb fejlesztési módszertanok 2. HOOD (Hierachical Object Oriented Design, 1989) Responsibility -Driven Design, Wirfs & Buck, 1990 OOSE (Object Oriented Software Engineering, Jacobson, 1992) RUP (Rational Unified Process) (UML + fejlesztési folyamat ajánlás, ) Lajos Objektum orientált software fejlesztés OOSE / 36
